Upphandling färjetrafik Svinö-Degerby Bilaga 13b A.1 KÖRNING MED FJÄRRKONTROLLEN VID ANGÖRING, FLYTLÄGE

Storlek: px

Starta visningen från sidan:

Download "Upphandling färjetrafik Svinö-Degerby Bilaga 13b A.1 KÖRNING MED FJÄRRKONTROLLEN VID ANGÖRING, FLYTLÄGE"

Per-Olof Pålsson
för 5 år sedan
Visningar:

1 LANDRAMP SVINÖ OCH DEGERBY BRUKSANVISNING A AUTOMATKÖRNING A.1 KÖRNING MED FJÄRRKONTROLLEN VID ANGÖRING, FLYTLÄGE A.1.1 A.1.2 A.1.3 A.1.4 A.1.5 LYFT PÅ NÖDSTOPPSKNAPPEN (RÖD LAMPA VID BATTERISYMBOL BÖRJAR LYSA) OCH TRYCK PÅ GRÖN STARTKNAPP (GRÖN LAMPA VID ANTENNSYMBOL BÖRJAR BLINKA, RÖD LAMPA SLOCKNAR). KONTROLLERA ATT RAMPEN ÄR OVAN TRÖSKEL PÅ FÄRJAN (M/S SKARVEN) ELLER ATT HORNEN ÄR OVAN MOTSTYCKENA PÅ FÄRJAN (M/S KNIPAN) KÖR RAMPEN NER PÅ FÄRJAN GENOM ATT TRYCKA PÅ KNAPP RAMP NED TILLS ATT DET GRÖNA TRAFIKLJUS RIKTAT MOT FÄRJAN TÄNDS. RAMPEN ÄR NU I FLYTLÄGE. ÖPPNA TRAFIKBOMMEN MED ATT TRYCKA PÅ KNAPP BOM UPP. LÄMNA FJÄRRKONTROLLEN PÅ VID LOSSNING OCH LASTNING, STÄNG AV DEN VID LÄNGRE VILOPAUS GENOM ATT TRYCKA NED NÖDSTOPPSKNAPPEN A.2 KÖRNING MED FJÄRRKONTROLLEN VID AVGÅNG, FLYTLÄGE A2.1 LYFT PÅ NÖDSTOPPSKNAPPEN (RÖD LAMPA VID BATTERISYMBOL BÖRJAR LYSA) OCH TRYCK PÅ GRÖN STARTKNAPP (GRÖN LAMPA VID ANTENNSYMBOL BÖRJAR BLINKA, RÖD LAMPA SLOCKNAR) A.2.2 A.2.3 A.2.4 STÄNG TRAFIKBOMMEN GENOM ATT TRYCKA PÅ KNAPP BOM NED. KÖR RAMPEN TILLRÄCKLIGT UPP GENOM ATT TRYCKA PÅ KNAPP RAMP UPP SÅ ATT FJÄRJAN FRITT KAN AVGÅ (RÖTT TRAFIKLJUSET TÄNDS MOT FÄRJAN) VÄLJ LÄMPLIGT LÅSLÄGE GENOM ATT TRYCKA PÅ LÅSLÄGETS SIFFRA PÅ FJÄRRKONTROLLEN. VÄNTA TILLS RAMPEN LAGT SIG I

2 VALT LÅSLÄGE OCH TRAFIKLJUSET MOT FÄRJAN BÖRJAR LYSA GRÖNT. A.2.5 TRYCK NED NÖDSTOPPSKNAPPEN (PUMPAR STOPPAR OCH TRAFIKLJUSET MOT FÄRJAN SLÄCKS) A.3 KÖRNING MED FJÄRRKONTROLLEN TILL ÖNSKADE LÅSLÄGET A.3.1 A.3.2 A.3.3 A.3.4 A.3.5 A.3.6 A.3.7 LYFT PÅ NÖDSTOPPSKNAPPEN (RÖD LAMPA VID BATTERISYMBOL BÖRJAR LYSA) OCH TRYCK PÅ GRÖN STARTKNAPP (GRÖN LAMPA VID ANTENNSYMBOL BÖRJAR BLINKA, RÖD LAMPA SLOCKNAR). VÄLJ RAMPENS NYA HÖJDLÄGE GENOM ATT TRYCKA EN GÅNG PÅ KNAPPEN FÖR ÖNSKAT LÅSLÄGE. RAMPEN FLYTTAR SIG AUTOMATISKT TILL DET ÖNSKADE LÅSLÄGET, PUMPARNA STANNAR OCH DET GRÖNA TRAFIKLJUSET TÄNDS MOT FÄRJAN. ÖPPNA LYFTBOMMEN MED ATT TRYCKA PÅ KNAPP BOM UPP. DET GRÖNA KÖRLJUSET EMOT FARTYGET LYSER FORTFARANDE OCH MOT LAND SÅ LYSER ÄNNU DET RÖDA LJUSET. ÄNDRA TRAFIKLJUSETS MOT LAND TILL GRÖNT MED ATT TRYCKA PÅ KNAPPEN FÖR TRAFIKLJUS DÅ FORDONEN FRÅN LAND FÅR KÖRA OMBORD. EFTER LASTNING SÄNK LYFTBOMMEN GENOM ATT TRYCKA PÅ KNAPP BOM NED, VARVID TRAFIKLJUSET SLÄCKS. TRYCK NED NÖDSTOPPSKNAPPEN. A.4 KÖRNING FRÅN VÄGGPANELEN PÅ TEKNIKHUSET VID ANGÖRING, FLYTLÄGE A.2.1 A.4.2 KOPPLA PÅ STYRSTRÖMMEN GENOM ATT VRIDA HUVUDBRYTARE, VIT LAMPA MÄRKT STYRSPÄNNING BÖRJAR LYSA. KONTROLLERA ATT RAMPEN ÄR OVAN TRÖSKEL AV FÄRJAN (M/S SKARVEN) ELLER ATT HORNEN ÄR OVAN MOTSTYCKENA PÅ FÄRJAN (M/S KNIPAN).

3 A.4.3 A.4.4 A.4.5 KÖR RAMPEN NER PÅ FÄRJAN GENOM ATT TRYCKA PÅ KNAPP RAMP NED TILLS ATT DET GRÖN TRAFIKLJUSET MOT FÄRJAN TÄNDS, RAMPEN ÄR NU I FLYTLÄGE ÖPPNA TRAFIKBOMMEN MED ATT TRYCKA PÅ KNAPP BOM UPP. LÄMNA STYRSTRÖMMEN PÅ VID LOSSNING OCH LASTNING, STÄNG AV DEN VID LÄNGRE VILOPAUS GENOM ATT VRIDA HUVUDBRYTTARE A.5 KÖRNING FRÅN VÄGGPANELEN PÅ TEKNIKHUSET VID AVGÅNG, FLYTLÄGE A5.1 KOPPLA PÅ STYRSTRÖMMEN VID BEHOV. A.5.2 A.5.3 A.5.4 A.5.5 STÄNG TRAFIKBOMMEN GENOM ATT TRYCKA PÅ KNAPP BOM NED. KÖR RAMPEN TILLRÄCKLIGT UPP SÅ ATT FJÄRJAN FRITT KAN AVGÅ (RÖTT TRAFIKLJUSET TÄNDS MOT FÄRJAN). VÄLJ LÄMPLIGT LÅSLÄGE GENOM ATT TRYCKA PÅ LÅSLÄGETS SIFFRA PÅ VÄGGPANELEN. VÄNTA TILLS RAMPEN LAGT SIG I VALT LÅSLÄGE OCH TRAFIKLJUSET MOT FÄRJAN BÖRJAR LYSA GRÖNT. STÄNG AV STYRSTRÖMMEN (PUMPAR STOPPAR OCH TRAFIKLJUSET MOT FÄRJAN SLÄCKS) A.6 KÖRNING FRÅN VÄGGPANELEN TILL ÖNSKADE LÅSLÄGET A.6.1 A.6.2 A.6.3 A.6.4 A.6.5 A.6.6 KOPPLA PÅ STYRSTRÖMMEN GENOM ATT VRIDA HUVUDBRYTARE, VIT LAMPA MÄRKT STYRSPÄNNING BÖRJAR LYSA TRYCK PÅ KNAPPEN TILL ÖNSKAT RAMPLÄGE (SIFFRA). RAMPEN FLYTTAR SIG AUTOMATISKT TILL DET ÖNSKADE LÅSLÄGET PUMPARNA STANNAR OCH DE RÖDA TRAFIKLJUSEN TÄNDS. ÖPPNA LYFTBOMMEN MED ATT TRYCKA PÅ RESPEKTIVE KNAPP SÅ ATT DET GRÖNA KÖRLJUSET EMOT FARTYGET TÄNDS OCH MOT LAND SÅ LYSER ÄNNU DET RÖDA TRAFIKLJUSET. ÄNDRA TRAFIKLJUSETS RIKTNING MED ATT TRYCKA PÅ RESPEK- TIVE OMKOPPLARE. EFTER UTFÖRD LASTNING SÄNK LYFTBOMMEN, VARVID TRAFIK- LJUSEN SLOCKNAR.

4 A.6.7 KOPPLA BORT STYRSTRÖMMEN B MANUELL KÖRNING ( UTFÖRES ENDAST I UNDANTAGSFALL ) B.1 FRÅN VÄGGPANELEN PÅ TEKNIKHUSET B.1.1 KOPPLA PÅ STRÖMMEN MEDELST NYCKEL ( NYCKEL FÖRVARAS I HUVUDCENTRALEN ) B.1.2 KÖR IGÅNG HYDRAULPUMPARNA. B.1.3 KÖR UPP BÅDA SIDORNA AV RAMPEN EN LITEN BIT, SÅ ATT LÅSTAPPARNA ÄR MITT FRAMFÖR LÅSHÅLEN. B.1.4 KÖR LÅSTAPPARNA TILL ÖPPET-LÄGE. B.1.5 B.1.6 B.1.7 KÖR RAMPEN TILL ÖNSKAT LÄGE, SÅ ATT LÅSTAPPARNA ÄR MITT FRAMFÖR LÅSHÅLEN. KÖR LÅSTAPPARNA TILL FAST-LÄGE SÄNK NER RAMPEN PÅ LÅSTAPPARNA. B.1.8 STANNA PUMPARNA. B.1.9 KOPPLA BORT STRÖMMEN MED NYCKELBRYTAREN OCH ÅTERSTÄLL STRÖMNYCKELN TILL FÖRVARINGSPLATSEN I HUVUDCENTRALEN. KÖRNING AV RAMPEN ÄR MÖJLIG ENDAST FRÅN ETT STÄLLE I TAGET. DÅ RAMPEN I SVINÖ ELLER DEGERBY LÄMNAS ÖVER NATTEN SKALL RAMPEN VARA I LÅSLÄGE. NÄR MAN NÄSTA MORGON SKALL ANVÄNDA RAMPEN STARTAR MAN ENLIGT PUNKT A1 OVAN. (FJÄRRKONTROLLEN MED ATT LYFTA NÖDSTOPPET PÅ FJÄRRKONTROLLEM, TRYCKA PÅ GRÖN STARTKNAPP OCH SEDAN TRYCKA PÅ KNAPPEN FÖR MANÖVRERING AV RAMPEN UPP) LYFTA RAMPEN GENOM ATT TRYCKA PÅ KNAPPEN FÖR "RAMP

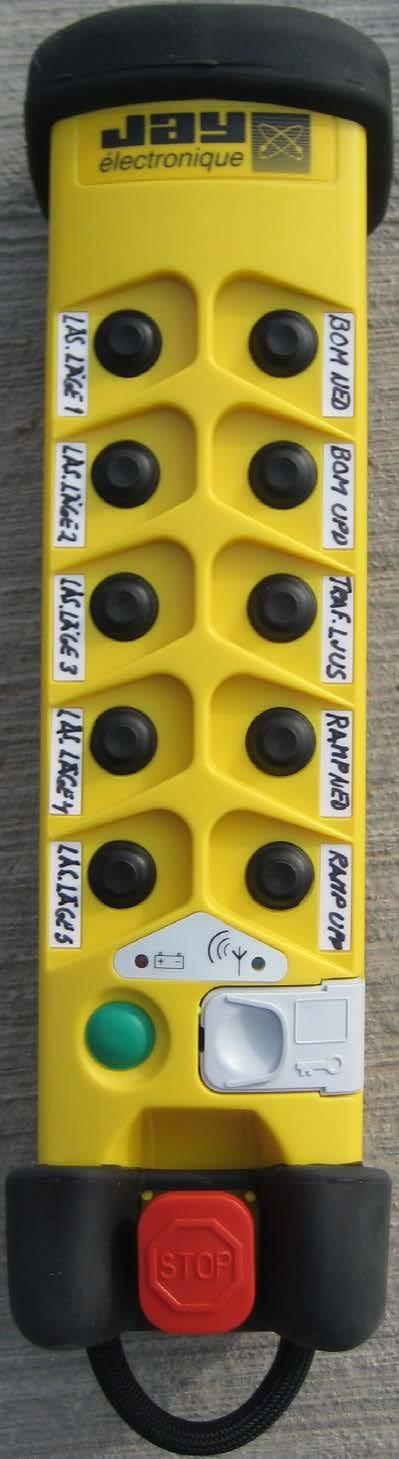

5 BILD PÅ FJÄRRKONTROLL

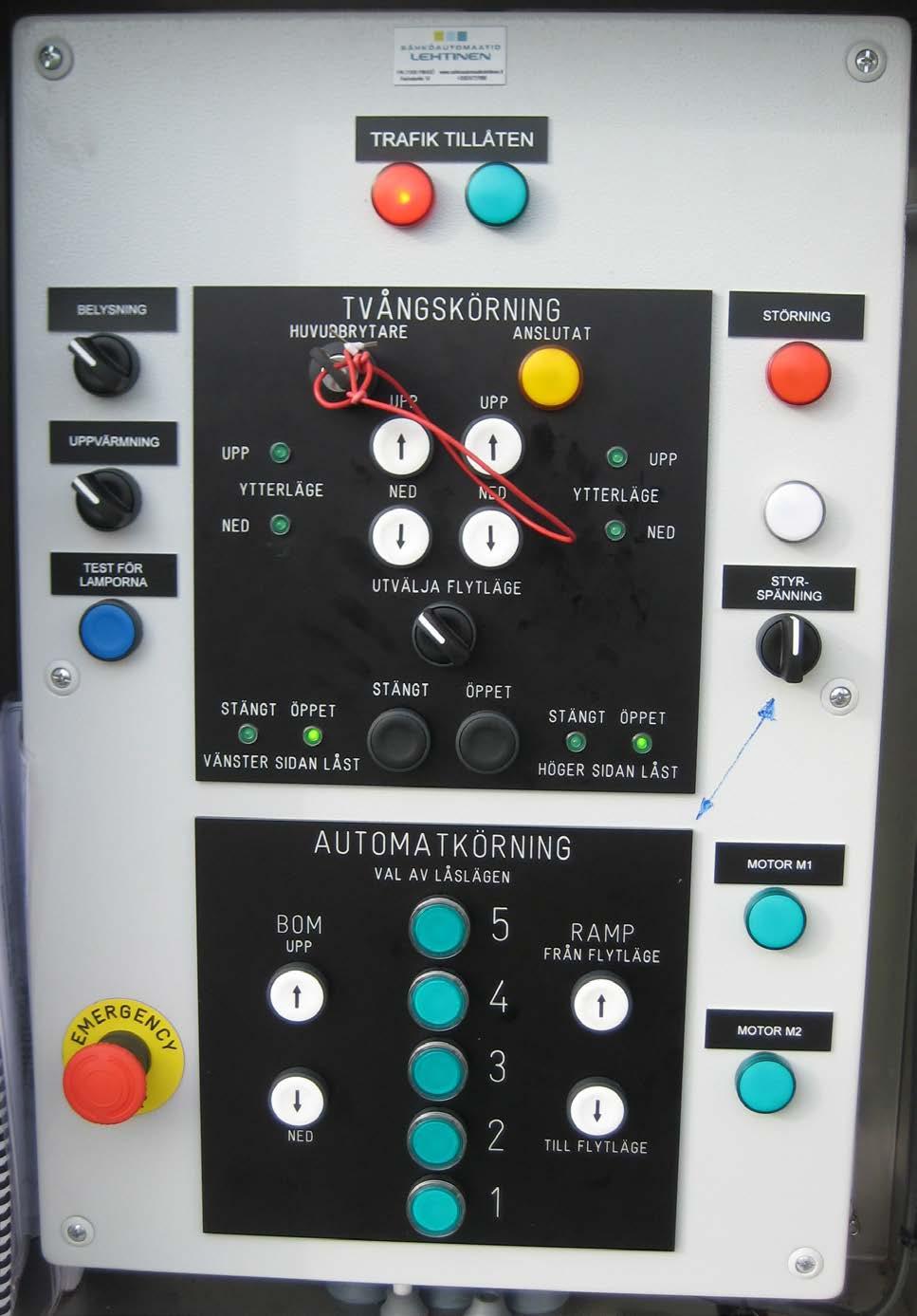

6 BILD PÅ KONTROLLPANEL PÅ TEKNIKHUSVÄGG.
