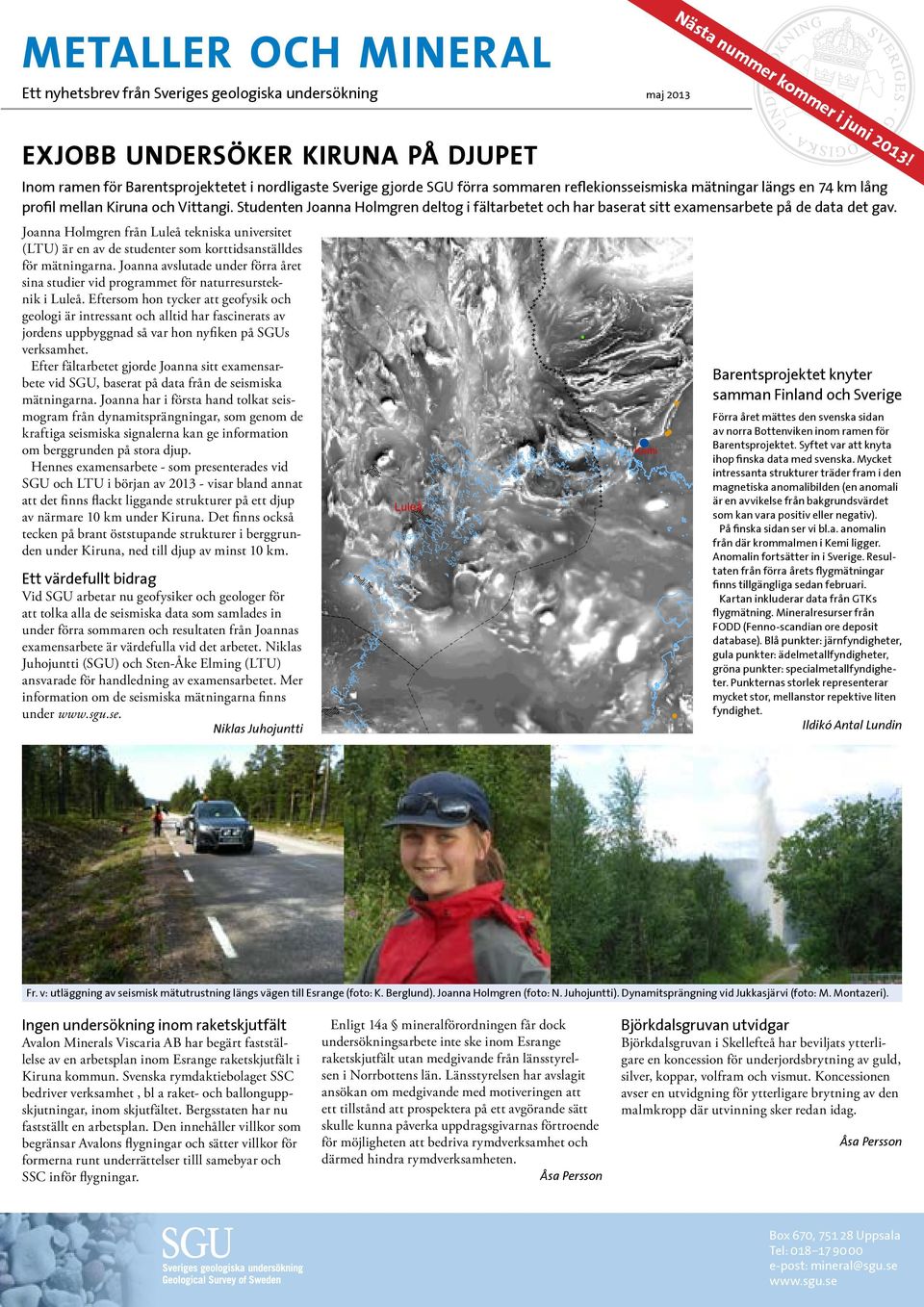

1 metaller och mineral Ett nyhetsbrev från Sveriges geologiska undersökning maj 213 Nästa nummer kommer i juni 213 exjobb undersöker kiruna på djupet Inom ramen för Barentsprojektetet i nordligaste Sverige gjorde SGU förra sommaren reflekionsseismiska mätningar längs en 74 km lång profil mellan Kiruna och Vittangi. Studenten Joanna Holmgren deltog i fältarbetet och har baserat sitt examensarbete på de data det gav. Joanna Holmgren från Luleå tekniska universitet (LTU) är en av de studenter som korttidsanställdes för mätningarna. Joanna avslutade under förra året sina studier vid programmet för naturresursteknik i Luleå. Eftersom hon tycker att geofysik och geologi är intressant och alltid har fascinerats av jordens uppbyggnad så var hon nyfiken på SGUs verksamhet. Efter fältarbetet gjorde Joanna sitt examensarbete vid SGU, baserat på data från de seismiska mätningarna. Joanna har i första hand tolkat seismogram från dynamitsprängningar, som genom de kraftiga seismiska signalerna kan ge information om berggrunden på stora djup. Hennes examensarbete - som presenterades vid SGU och LTU i början av visar bland annat att det finns flackt liggande strukturer på ett djup av närmare 1 km under Kiruna. Det finns också tecken på brant öststupande strukturer i berggrunden under Kiruna, ned till djup av minst 1 km. Ett värdefullt bidrag Vid SGU arbetar nu geofysiker och geologer för att tolka alla de seismiska data som samlades in under förra sommaren och resultaten från Joannas examensarbete är värdefulla vid det arbetet. Niklas Juhojuntti (SGU) och Sten-Åke Elming (LTU) ansvarade för handledning av examensarbetet. Mer information om de seismiska mätningarna finns under Niklas Juhojuntti Luleå Metal_grou, Size_categ Ferrous metals, Very large Precious metals, Medium Special metals, Small Kemi Barentsprojektet knyter samman Finland och Sverige Förra året mättes den svenska sidan av norra Bottenviken inom ramen för Barentsprojektet. Syftet var att knyta ihop finska data med svenska. Mycket intressanta strukturer träder fram i den magnetiska anomalibilden (en anomali är en avvikelse från bakgrundsvärdet som kan vara positiv eller negativ). På finska sidan ser vi bl.a. anomalin från där krommalmen i Kemi ligger. Anomalin fortsätter in i Sverige. Resultaten från förra årets flygmätningar finns tillgängliga sedan februari. Kartan inkluderar data från GTKs flygmätning. Mineralresurser från FODD (Fenno-scandian ore deposit database). Blå punkter: järnfyndigheter, gula punkter: ädelmetallfyndigheter, gröna punkter: specialmetallfyndigheter. Punkternas storlek representerar mycket stor, mellanstor repektive liten fyndighet. Ildikó Antal Lundin Fr. v: utläggning av seismisk mätutrustning längs vägen till Esrange (foto: K. Berglund). Joanna Holmgren (foto: N. Juhojuntti). Dynamitsprängning vid Jukkasjärvi (foto: M. Montazeri). Ingen undersökning inom raketskjutfält Avalon Minerals Viscaria AB har begärt fastställelse av en arbetsplan inom Esrange raketskjutfält i Kiruna kommun. Svenska rymdaktiebolaget SSC bedriver verksamhet, bl a raket- och ballonguppskjutningar, inom skjutfältet. Bergsstaten har nu fastställt en arbetsplan. Den innehåller villkor som begränsar Avalons flygningar och sätter villkor för formerna runt underrättelser tilll samebyar och SSC inför flygningar. Enligt 14a mineralförordningen får dock undersökningsarbete inte ske inom Esrange raketskjutfält utan medgivande från länsstyrelsen i Norrbottens län. Länsstyrelsen har avslagit ansökan om medgivande med motiveringen att ett tillstånd att prospektera på ett avgörande sätt skulle kunna påverka uppdragsgivarnas förtroende för möjligheten att bedriva rymdverksamhet och därmed hindra rymdverksamheten. Åsa Persson Björkdalsgruvan utvidgar Björkdalsgruvan i Skellefteå har beviljats ytterligare en koncession för underjordsbrytning av guld, silver, koppar, volfram och vismut. Koncessionen avser en utvidgning för ytterligare brytning av den malmkropp där utvinning sker redan idag. Åsa Persson Box 67, Uppsala Tel: e-post: mineral@sgu.se

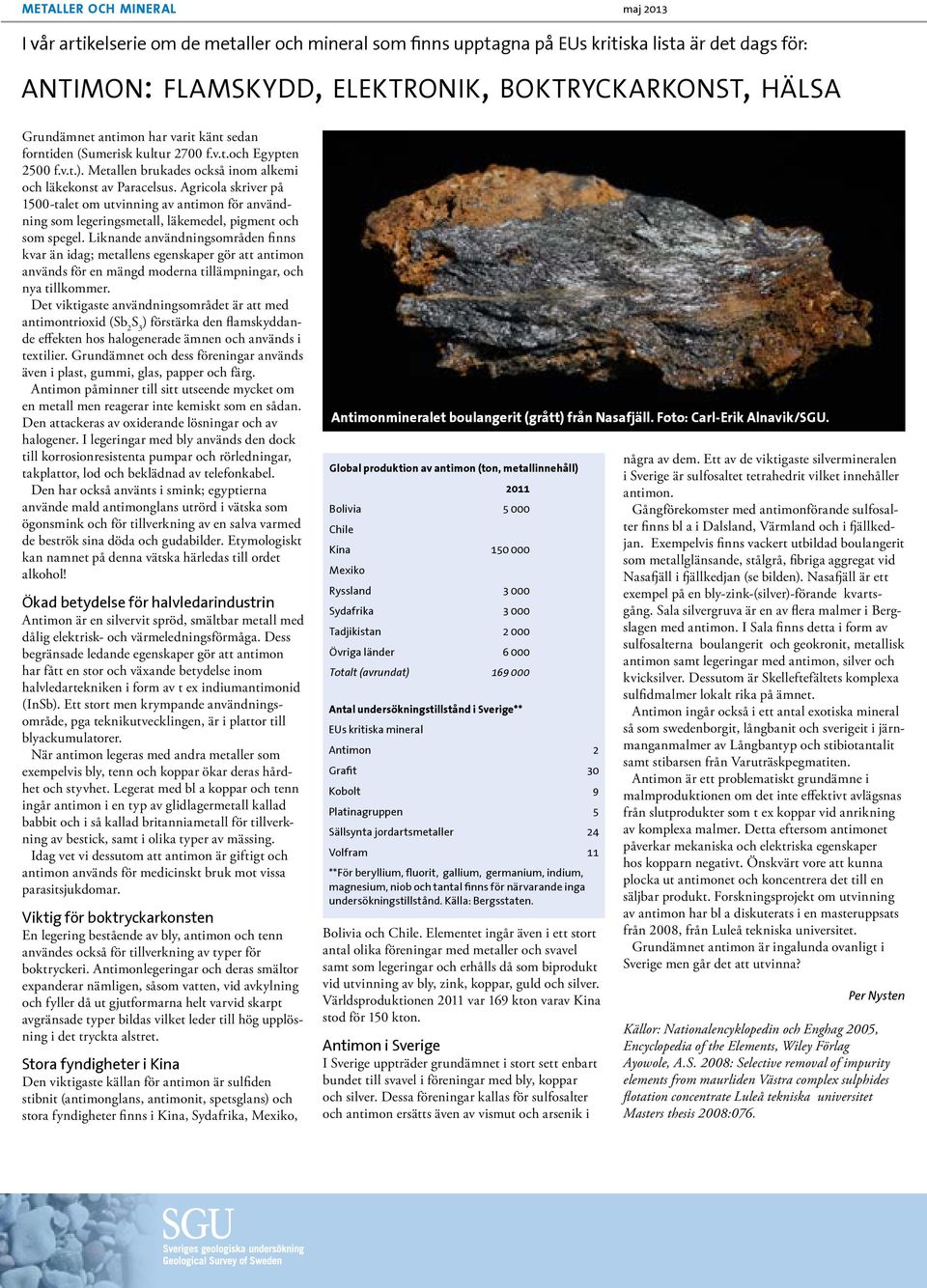

2 metaller och mineral maj 213 I vår artikelserie om de metaller och mineral som finns upptagna på EUs kritiska lista är det dags för: antimon: flamskydd, elektronik, boktryckarkonst, hälsa Grundämnet antimon har varit känt sedan forntiden (Sumerisk kultur 27 f.v.t.och Egypten 25 f.v.t.). Metallen brukades också inom alkemi och läkekonst av Paracelsus. Agricola skriver på 15-talet om utvinning av antimon för användning som legeringsmetall, läkemedel, pigment och som spegel. Liknande användningsområden finns kvar än idag; metallens egenskaper gör att antimon används för en mängd moderna tillämpningar, och nya tillkommer. Det viktigaste användningsområdet är att med antimontrioxid (Sb 2 S 3 ) förstärka den flamskyddande effekten hos halogenerade ämnen och används i textilier. Grundämnet och dess föreningar används även i plast, gummi, glas, papper och färg. Antimon påminner till sitt utseende mycket om en metall men reagerar inte kemiskt som en sådan. Den attackeras av oxiderande lösningar och av halogener. I legeringar med bly används den dock till korrosionresistenta pumpar och rörledningar, takplattor, lod och beklädnad av telefonkabel. Den har också använts i smink; egyptierna använde mald antimonglans utrörd i vätska som ögonsmink och för tillverkning av en salva varmed de beströk sina döda och gudabilder. Etymologiskt kan namnet på denna vätska härledas till ordet alkohol Ökad betydelse för halvledarindustrin Antimon är en silvervit spröd, smältbar metall med dålig elektrisk- och värmeledningsförmåga. Dess begränsade ledande egenskaper gör att antimon har fått en stor och växande betydelse inom halvledartekniken i form av t ex indiumantimonid (InSb). Ett stort men krympande användningsområde, pga teknikutvecklingen, är i plattor till blyackumulatorer. När antimon legeras med andra metaller som exempelvis bly, tenn och koppar ökar deras hårdhet och styvhet. Legerat med bl a koppar och tenn ingår antimon i en typ av glidlagermetall kallad babbit och i så kallad britanniametall för tillverkning av bestick, samt i olika typer av mässing. Idag vet vi dessutom att antimon är giftigt och antimon används för medicinskt bruk mot vissa parasitsjukdomar. Viktig för boktryckarkonsten En legering bestående av bly, antimon och tenn användes också för tillverkning av typer för boktryckeri. Antimonlegeringar och deras smältor expanderar nämligen, såsom vatten, vid avkylning och fyller då ut gjutformarna helt varvid skarpt avgränsade typer bildas vilket leder till hög upplösning i det tryckta alstret. Stora fyndigheter i Kina Den viktigaste källan för antimon är sulfiden stibnit (antimonglans, antimonit, spetsglans) och stora fyndigheter finns i Kina, Sydafrika, Mexiko, Antimonmineralet boulangerit (grått) från Nasafjäll. Foto: Carl-Erik Alnavik/SGU. Global produktion av antimon (ton, metallinnehåll) 211 Bolivia 5 Chile Kina 15 Mexiko Ryssland 3 Sydafrika 3 Tadjikistan 2 Övriga länder 6 Totalt (avrundat) 169 Antal undersökningstillstånd i Sverige** EUs kritiska mineral Antimon 2 Grafit 3 Kobolt 9 Platinagruppen 5 Sällsynta jordartsmetaller 24 Volfram 11 **För beryllium, fluorit, gallium, germanium, indium, magnesium, niob och tantal finns för närvarande inga undersökningstillstånd. Källa: Bergsstaten. Bolivia och Chile. Elementet ingår även i ett stort antal olika föreningar med metaller och svavel samt som legeringar och erhålls då som biprodukt vid utvinning av bly, zink, koppar, guld och silver. Världsproduktionen 211 var 169 varav Kina stod för 15. Antimon i Sverige I Sverige uppträder grundämnet i stort sett enbart bundet till svavel i föreningar med bly, koppar och silver. Dessa föreningar kallas för sulfosalter och antimon ersätts även av vismut och arsenik i några av dem. Ett av de viktigaste silvermineralen i Sverige är sulfosaltet tetrahedrit vilket innehåller antimon. Gångförekomster med antimonförande sulfosalter finns bl a i Dalsland, Värmland och i fjällkedjan. Exempelvis finns vackert utbildad boulangerit som metallglänsande, stålgrå, fibriga aggregat vid Nasafjäll i fjällkedjan (se bilden). Nasafjäll är ett exempel på en bly-zink-(silver)-förande kvartsgång. Sala silvergruva är en av flera malmer i Bergslagen med antimon. I Sala finns detta i form av sulfosalterna boulangerit och geokronit, metallisk antimon samt legeringar med antimon, silver och kvicksilver. Dessutom är Skelleftefältets komplexa sulfidmalmer lokalt rika på ämnet. Antimon ingår också i ett antal exotiska mineral så som swedenborgit, långbanit och sverigeit i järnmanganmalmer av Långbantyp och stibiotantalit samt stibarsen från Varuträskpegmatiten. Antimon är ett problematiskt grundämne i malmproduktionen om det inte effektivt avlägsnas från slutprodukter som t ex koppar vid anrikning av komplexa malmer. Detta eftersom antimonet påverkar mekaniska och elektriska egenskaper hos kopparn negativt. Önskvärt vore att kunna plocka ut antimonet och koncentrera det till en säljbar produkt. Forskningsprojekt om utvinning av antimon har bl a diskuterats i en masteruppsats från 28, från Luleå tekniska universitet. Grundämnet antimon är ingalunda ovanligt i Sverige men går det att utvinna? Per Nysten Källor: Nationalencyklopedin och Enghag 25, Encyclopedia of the Elements, Wiley Förlag Ayowole, A.S. 28: Selective removal of impurity elements from maurliden Västra complex sulphides flotation concentrate Luleå tekniska universitet Masters thesis 28:76.

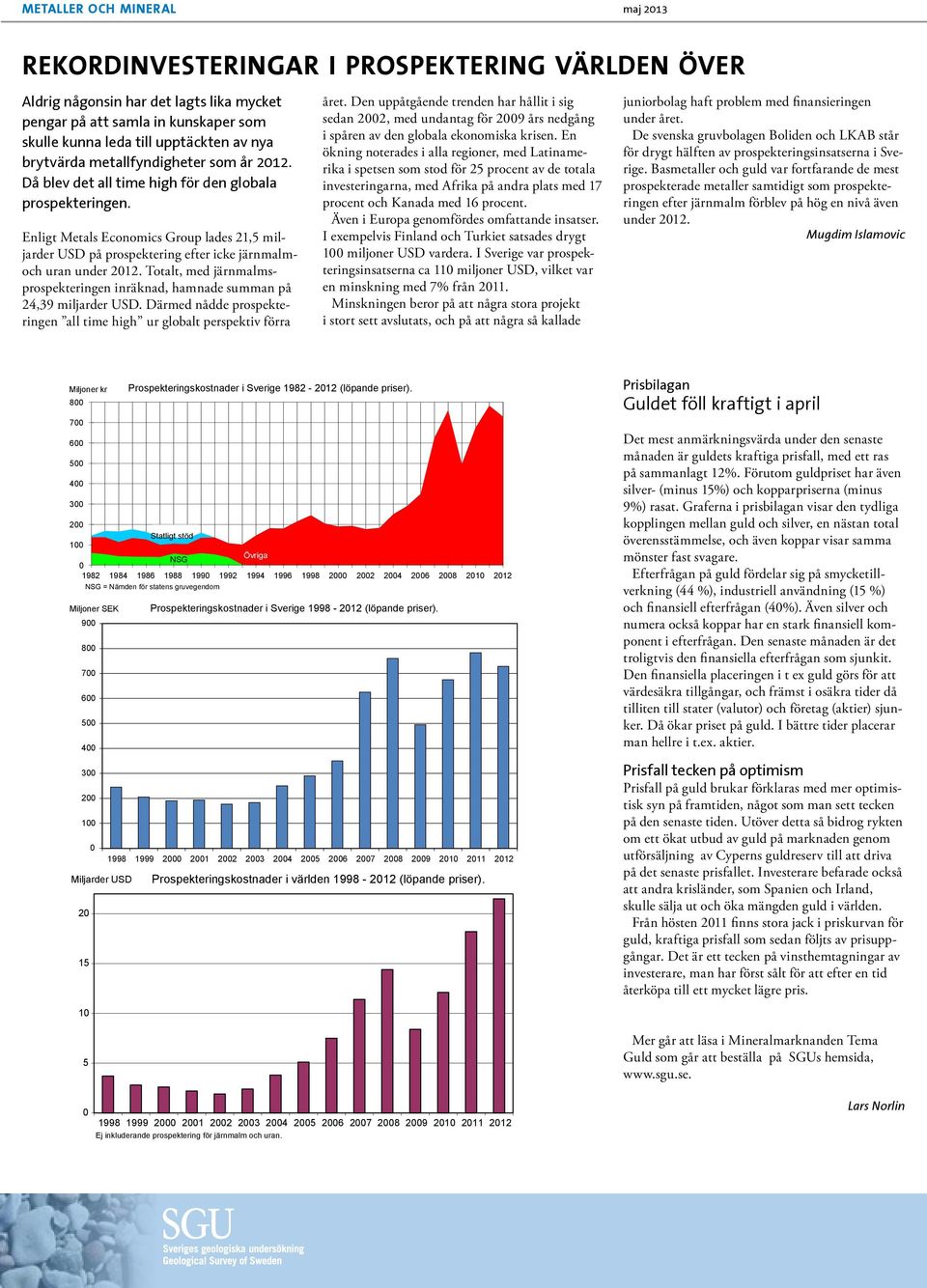

3 metaller och mineral maj 213 rekordinvesteringar i prospektering världen över Aldrig någonsin har det lagts lika mycket pengar på att samla in kunskaper som skulle kunna leda till upptäckten av nya brytvärda metallfyndigheter som år 212. Då blev det all time high för den globala prospekteringen. Enligt Metals Economics Group lades 21,5 miljarder USD på prospektering efter icke järnmalmoch uran under 212. Totalt, med järnmalmsprospekteringen inräknad, hamnade summan på 24,39 miljarder USD. Därmed nådde prospekteringen all time high ur globalt perspektiv förra året. Den uppåtgående trenden har hållit i sig sedan 22, med undantag för 29 års nedgång i spåren av den globala ekonomiska krisen. En ökning noterades i alla regioner, med Latinamerika i spetsen som stod för 25 procent av de totala investeringarna, med Afrika på andra plats med 17 procent och Kanada med 16 procent. Även i Europa genomfördes omfattande insatser. I exempelvis Finland och Turkiet satsades drygt 1 miljoner USD vardera. I Sverige var prospekteringsinsatserna ca 11 miljoner USD, vilket var en minskning med 7% från 211. Minskningen beror på att några stora projekt i stort sett avslutats, och på att några så kallade juniorbolag haft problem med finansieringen under året. De svenska gruvbolagen Boliden och LKAB står för drygt hälften av prospekteringsinsatserna i Sverige. Basmetaller och guld var fortfarande de mest prospekterade metaller samtidigt som prospekteringen efter järnmalm förblev på hög en nivå även under 212. Mugdim Islamovic Miljoner kr Prospekteringskostnader i Sverige (löpande priser) Statligt stöd 1 Övriga NSG NSG = Nämden för statens gruvegendom Miljoner SEK Prospekteringskostnader i Sverige (löpande priser) Miljarder USD Prospekteringskostnader i världen (löpande priser) bilagan Guldet föll kraftigt i april Det mest anmärkningsvärda under den senaste månaden är guldets kraftiga prisfall, med ett ras på sammanlagt 12%. Förutom guldpriset har även silver- (minus 15%) och kopparpriserna (minus 9%) rasat. Graferna i prisbilagan visar den tydliga kopplingen mellan guld och silver, en nästan total överensstämmelse, och även koppar visar samma mönster fast svagare. Efterfrågan på guld fördelar sig på smycketillverkning (44 %), industriell användning (15 %) och finansiell efterfrågan (4%). Även silver och numera också koppar har en stark finansiell komponent i efterfrågan. Den senaste månaden är det troligtvis den finansiella efterfrågan som sjunkit. Den finansiella placeringen i t ex guld görs för att värdesäkra tillgångar, och främst i osäkra tider då tilliten till stater (valutor) och företag (aktier) sjunker. Då ökar priset på guld. I bättre tider placerar man hellre i t.ex. aktier. fall tecken på optimism fall på guld brukar förklaras med mer optimistisk syn på framtiden, något som man sett tecken på den senaste tiden. Utöver detta så bidrog rykten om ett ökat utbud av guld på marknaden genom utförsäljning av Cyperns guldreserv till att driva på det senaste prisfallet. Investerare befarade också att andra krisländer, som Spanien och Irland, skulle sälja ut och öka mängden guld i världen. Från hösten 211 finns stora jack i priskurvan för guld, kraftiga prisfall som sedan följts av prisuppgångar. Det är ett tecken på vinsthemtagningar av investerare, man har först sålt för att efter en tid återköpa till ett mycket lägre pris. 1 5 Mer går att läsa i Mineralmarknanden Tema Guld som går att beställa på SGUs hemsida, Ej inkluderande prospektering för järnmalm och uran. Lars Norlin

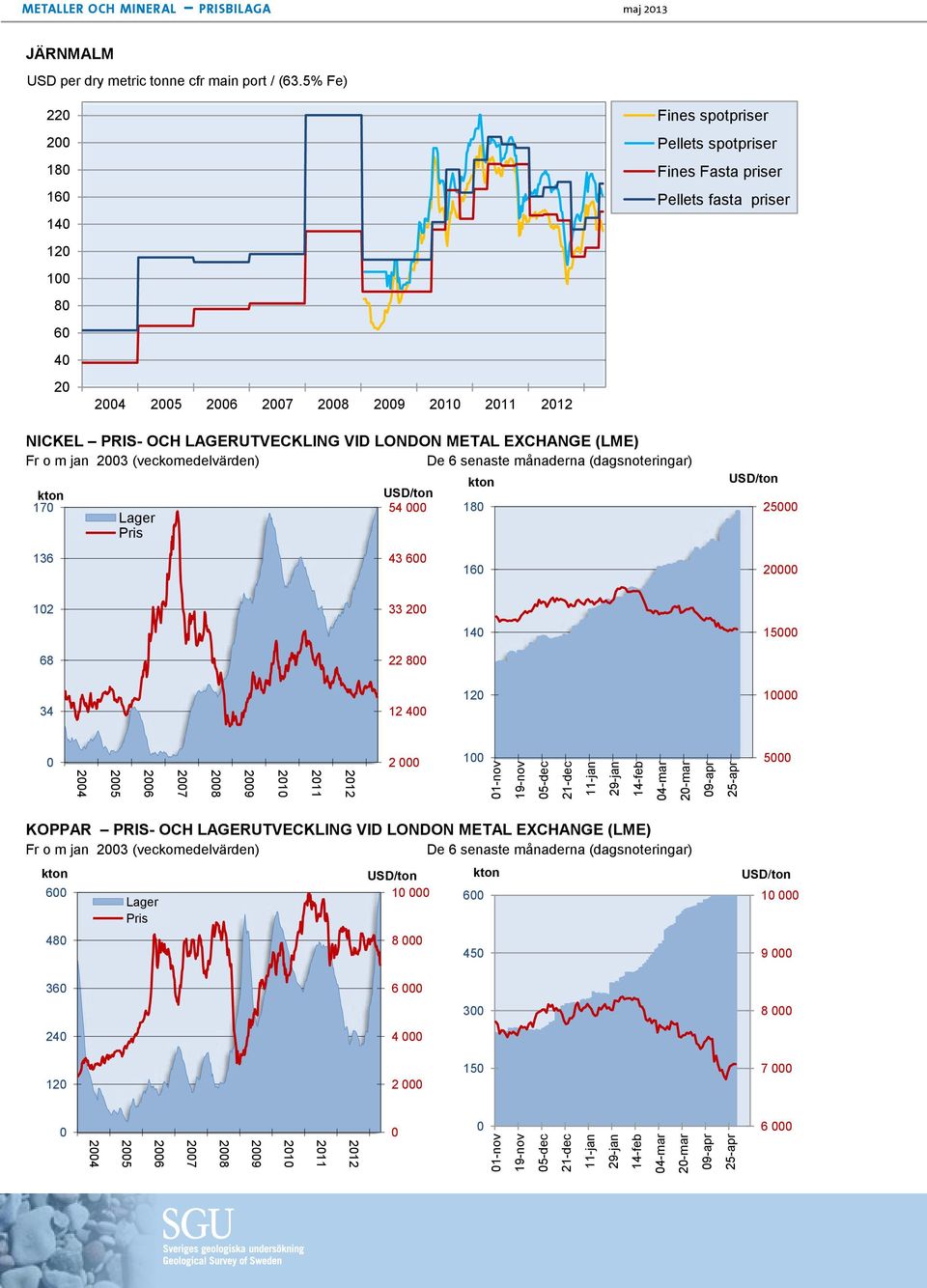

4 metaller och mineral prisbilaga maj 213 JÄRNMALM USD per dry metric tonne cfr main port / (63.5% Fe) Fines spotpriser Pellets spotpriser Fines Fasta priser Pellets fasta priser NICKEL PRIS- OCH LAGERUTVECKLING VID LONDON METAL EXCHANGE (LME) Fr o m jan 23 (veckomedelvärden) De 6 senaste månaderna (dagsnoteringar) : 9969 kr/ton nov 5-dec 4-mar 2-mar 9-apr 5 KOPPAR PRIS- OCH LAGERUTVECKLING VID LONDON METAL EXCHANGE (LME) Fr o m jan 23 (veckomedelvärden) De 6 senaste månaderna (dagsnoteringar) : kr/ton nov 5-dec 4-mar 2-mar 9-apr 6

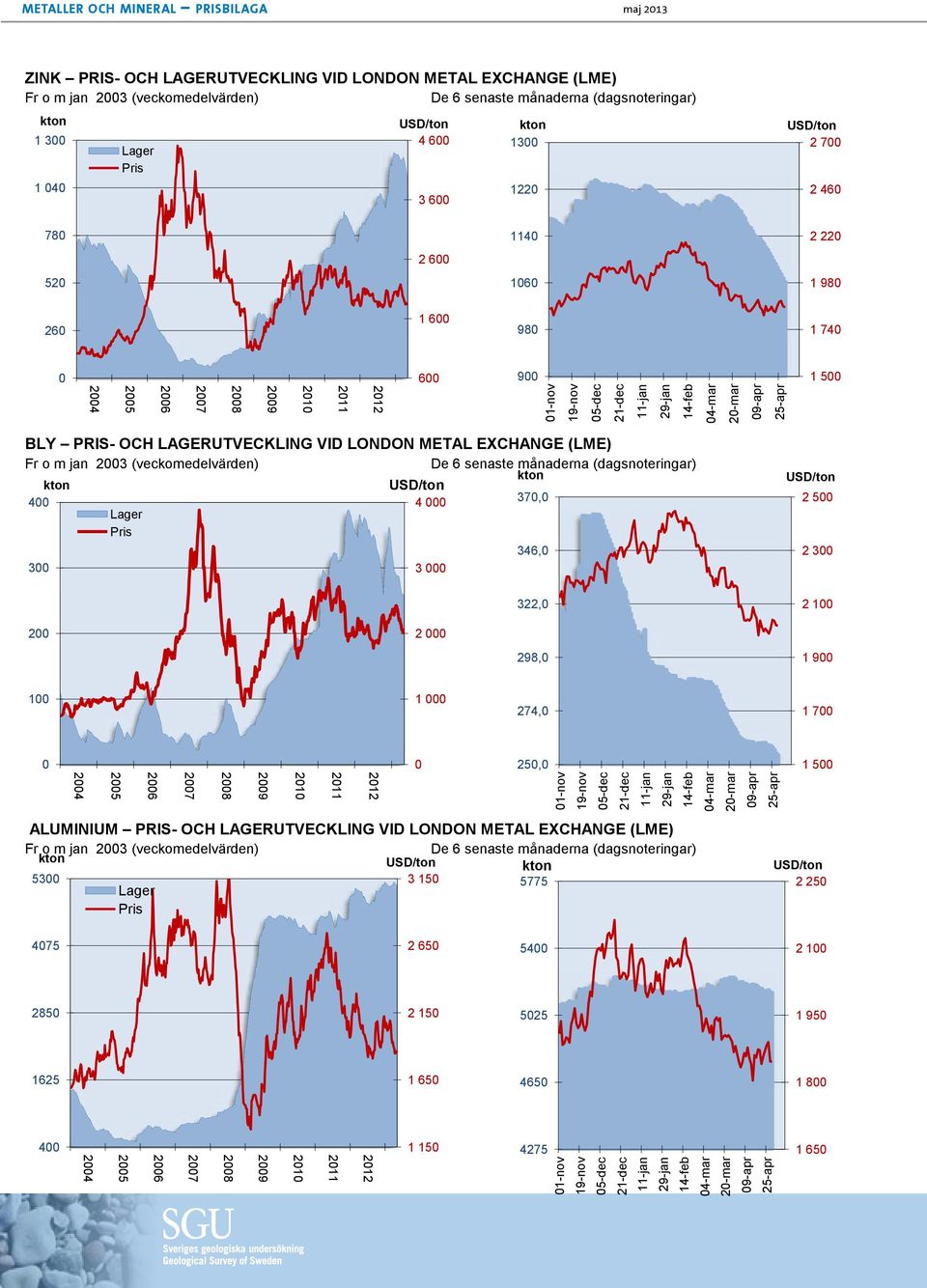

5 metaller och mineral prisbilaga maj 213 ZINK PRIS- OCH LAGERUTVECKLING VID LONDON METAL EXCHANGE (LME) Fr o m jan 23 (veckomedelvärden) De 6 senaste månaderna (dagsnoteringar) : 1216 kr/ton nov 5-dec 4-mar 2-mar 9-apr 1 5 BLY PRIS- OCH LAGERUTVECKLING VID LONDON METAL EXCHANGE (LME) Fr o m jan 23 (veckomedelvärden) De 6 senaste månaderna (dagsnoteringar) , , , : kr/ton , , ALUMINIUM PRIS- OCH LAGERUTVECKLING VID LONDON METAL EXCHANGE (LME) Fr o m jan 23 (veckomedelvärden) De 6 senaste månaderna (dagsnoteringar) , 1-nov 5-dec 4-mar 2-mar 9-apr : kr/ton nov 5-dec 4-mar 2-mar 9-apr 1 65

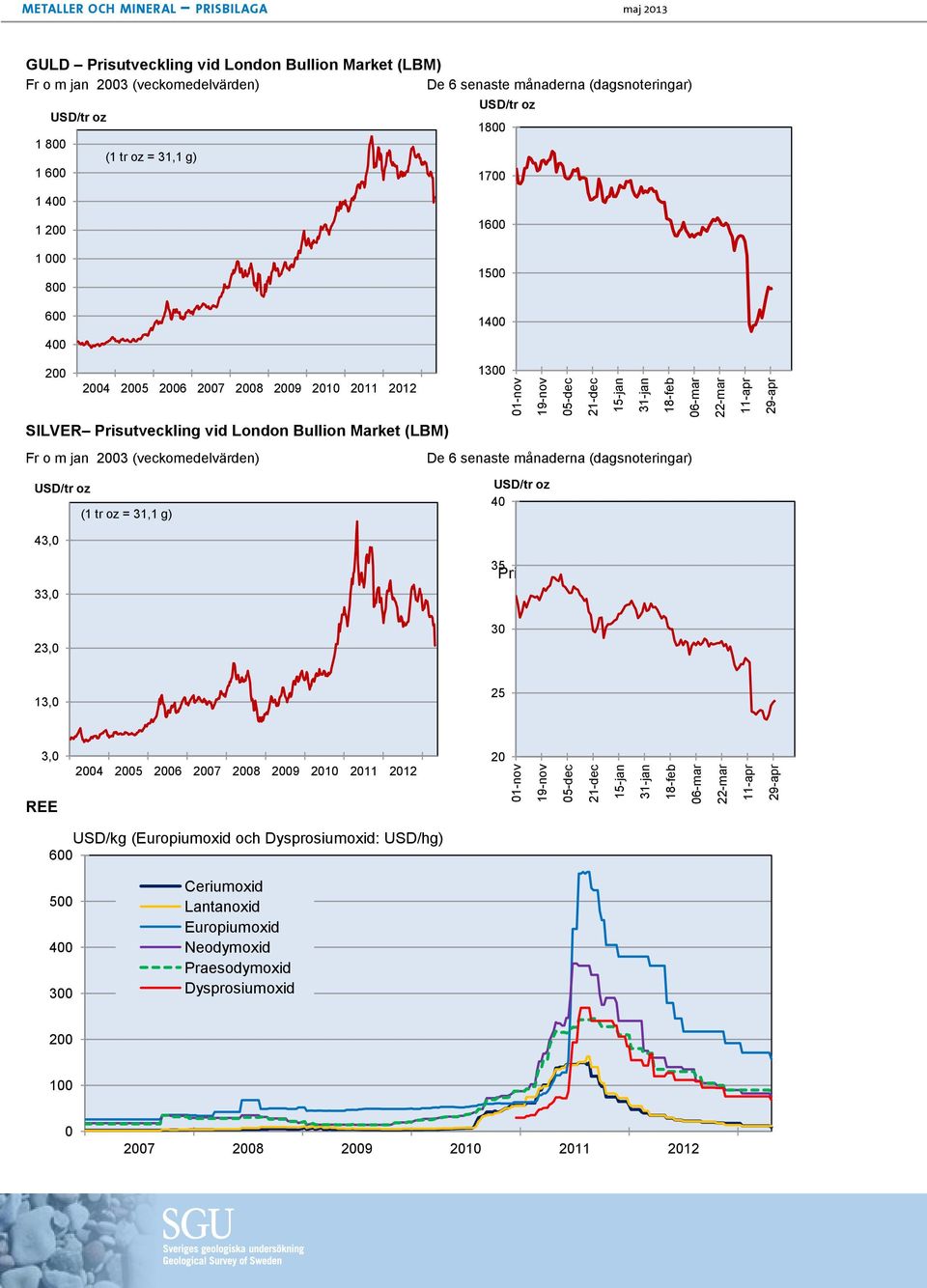

6 metaller och mineral prisbilaga maj 213 GULD utveckling vid London Bullion Market (LBM) Fr o m jan 23 (veckomedelvärden) De 6 senaste månaderna (dagsnoteringar) (1 tr oz = 31,1 g) SILVER utveckling vid London Bullion Market (LBM) Fr o m jan 23 (veckomedelvärden) De 6 senaste månaderna (dagsnoteringar) 13 1-nov 5-dec 15-jan 31-jan 18-feb 6-mar 22-mar 11-apr 29-apr (1 tr oz = 31,1 g) 4 43, 33, 23, : 5151 kr/kg 3 13, 25 3, REE nov 5-dec 15-jan 31-jan 18-feb 6-mar 22-mar 11-apr 29-apr USD/kg (Europiumoxid och Dysprosiumoxid: USD/hg) Ceriumoxid Lantanoxid Europiumoxid Neodymoxid Praesodymoxid Dysprosiumoxid
