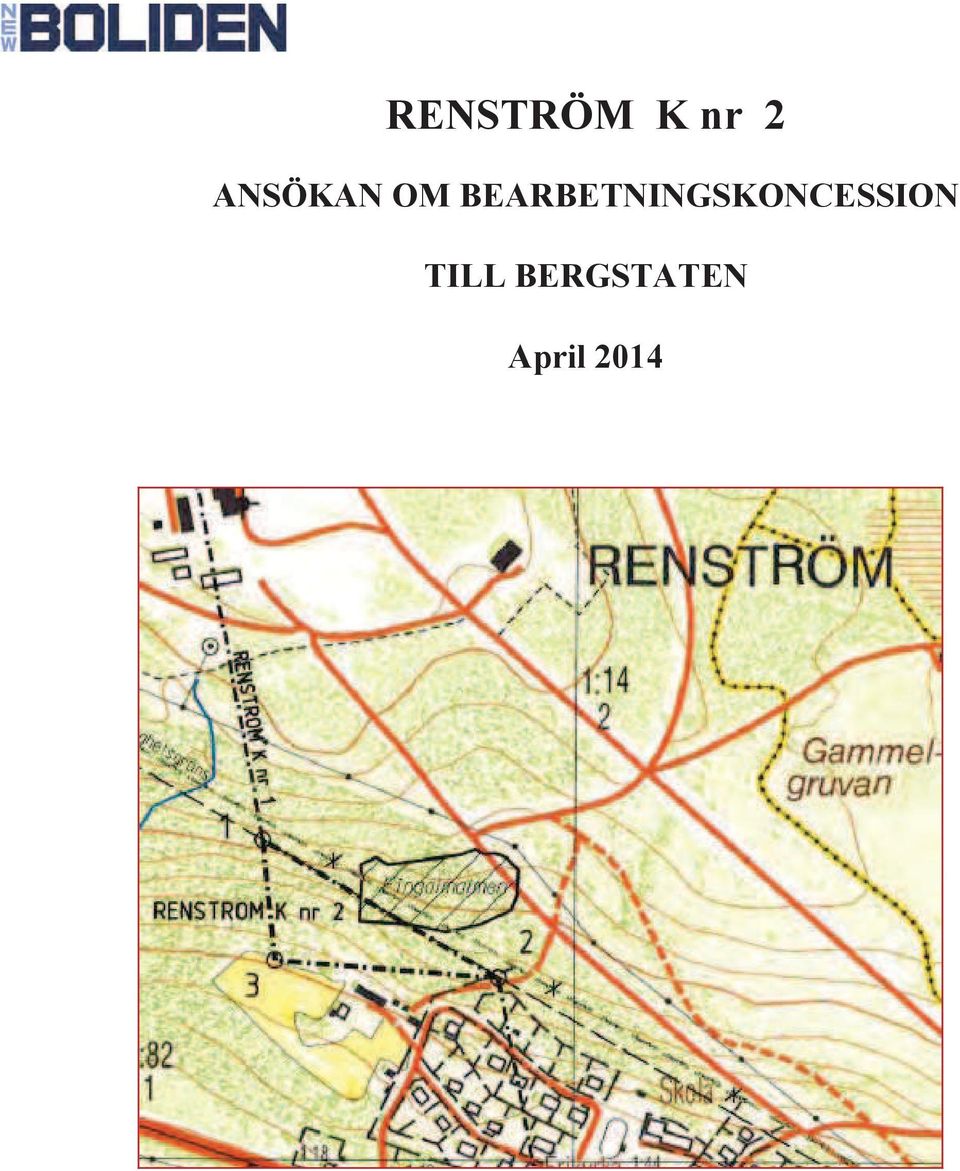

1 RENSTRÖM K nr 2 ANSÖKAN OM BEARBETNINGSKONCESSION TILL BERGSTATEN April 2014

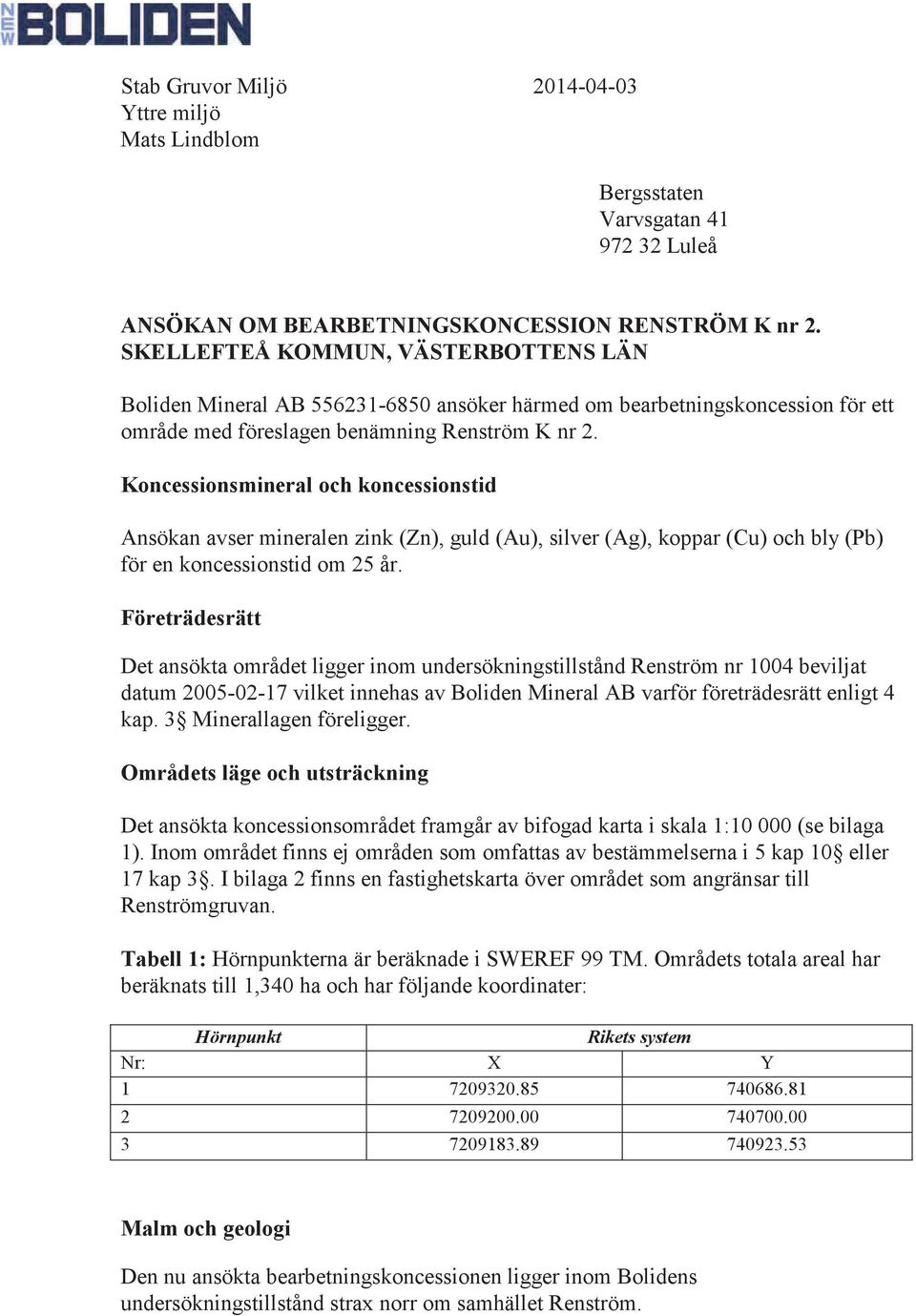

2 Stab Gruvor Miljö Yttre miljö Mats Lindblom Bergsstaten Varvsgatan Luleå ANSÖKAN OM BEARBETNINGSKONCESSION RENSTRÖM K nr 2. SKELLEFTEÅ KOMMUN, VÄSTERBOTTENS LÄN Boliden Mineral AB ansöker härmed om bearbetningskoncession för ett område med föreslagen benämning Renström K nr 2. Koncessionsmineral och koncessionstid Ansökan avser mineralen zink (Zn), guld (Au), silver (Ag), koppar (Cu) och bly (Pb) för en koncessionstid om 25 år. Företrädesrätt Det ansökta området ligger inom undersökningstillstånd Renström nr 1004 beviljat datum vilket innehas av Boliden Mineral AB varför företrädesrätt enligt 4 kap. 3 Minerallagen föreligger. Områdets läge och utsträckning Det ansökta koncessionsområdet framgår av bifogad karta i skala 1: (se bilaga 1). Inom området finns ej områden som omfattas av bestämmelserna i 5 kap 10 eller 17 kap 3. I bilaga 2 finns en fastighetskarta över området som angränsar till Renströmgruvan. Tabell 1: Hörnpunkterna är beräknade i SWEREF 99 TM. Områdets totala areal har beräknats till 1,340 ha och har följande koordinater: Hörnpunkt Rikets system Nr: X Y Malm och geologi Den nu ansökta bearbetningskoncessionen ligger inom Bolidens undersökningstillstånd strax norr om samhället Renström.

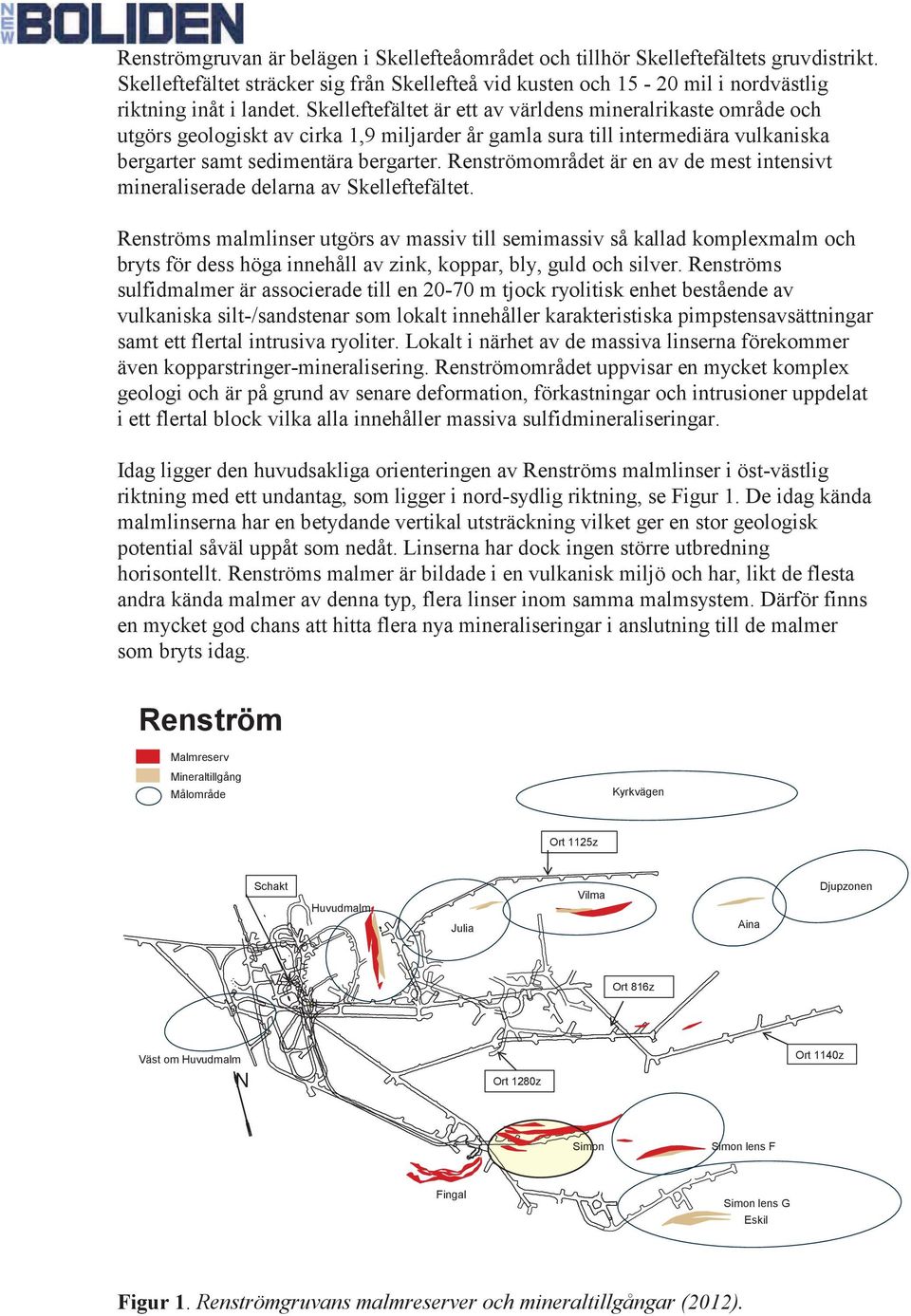

3 Renströmgruvan är belägen i Skellefteåområdet och tillhör Skelleftefältets gruvdistrikt. Skelleftefältet sträcker sig från Skellefteå vid kusten och mil i nordvästlig riktning inåt i landet. Skelleftefältet är ett av världens mineralrikaste område och utgörs geologiskt av cirka 1,9 miljarder år gamla sura till intermediära vulkaniska bergarter samt sedimentära bergarter. Renströmområdet är en av de mest intensivt mineraliserade delarna av Skelleftefältet. Renströms malmlinser utgörs av massiv till semimassiv så kallad komplexmalm och bryts för dess höga innehåll av zink, koppar, bly, guld och silver. Renströms sulfidmalmer är associerade till en m tjock ryolitisk enhet bestående av vulkaniska silt-/sandstenar som lokalt innehåller karakteristiska pimpstensavsättningar samt ett flertal intrusiva ryoliter. Lokalt i närhet av de massiva linserna förekommer även kopparstringer-mineralisering. Renströmområdet uppvisar en mycket komplex geologi och är på grund av senare deformation, förkastningar och intrusioner uppdelat i ett flertal block vilka alla innehåller massiva sulfidmineraliseringar. Idag ligger den huvudsakliga orienteringen av Renströms malmlinser i öst-västlig riktning med ett undantag, som ligger i nord-sydlig riktning, se Figur 1. De idag kända malmlinserna har en betydande vertikal utsträckning vilket ger en stor geologisk potential såväl uppåt som nedåt. Linserna har dock ingen större utbredning horisontellt. Renströms malmer är bildade i en vulkanisk miljö och har, likt de flesta andra kända malmer av denna typ, flera linser inom samma malmsystem. Därför finns en mycket god chans att hitta flera nya mineraliseringar i anslutning till de malmer som bryts idag. Renström Malmreserv Mineraltillgång Målområde Kyrkvägen Ort 1125z Schakt Huvudmalm Julia Vilma Aina Djupzonen Ort 816z Väst om Huvudmalm N Ort 1280z Ort 1140z Simon Simon lens F Fingal Simon lens G Eskil Figur 1. Renströmgruvans malmreserver och mineraltillgångar (2012).

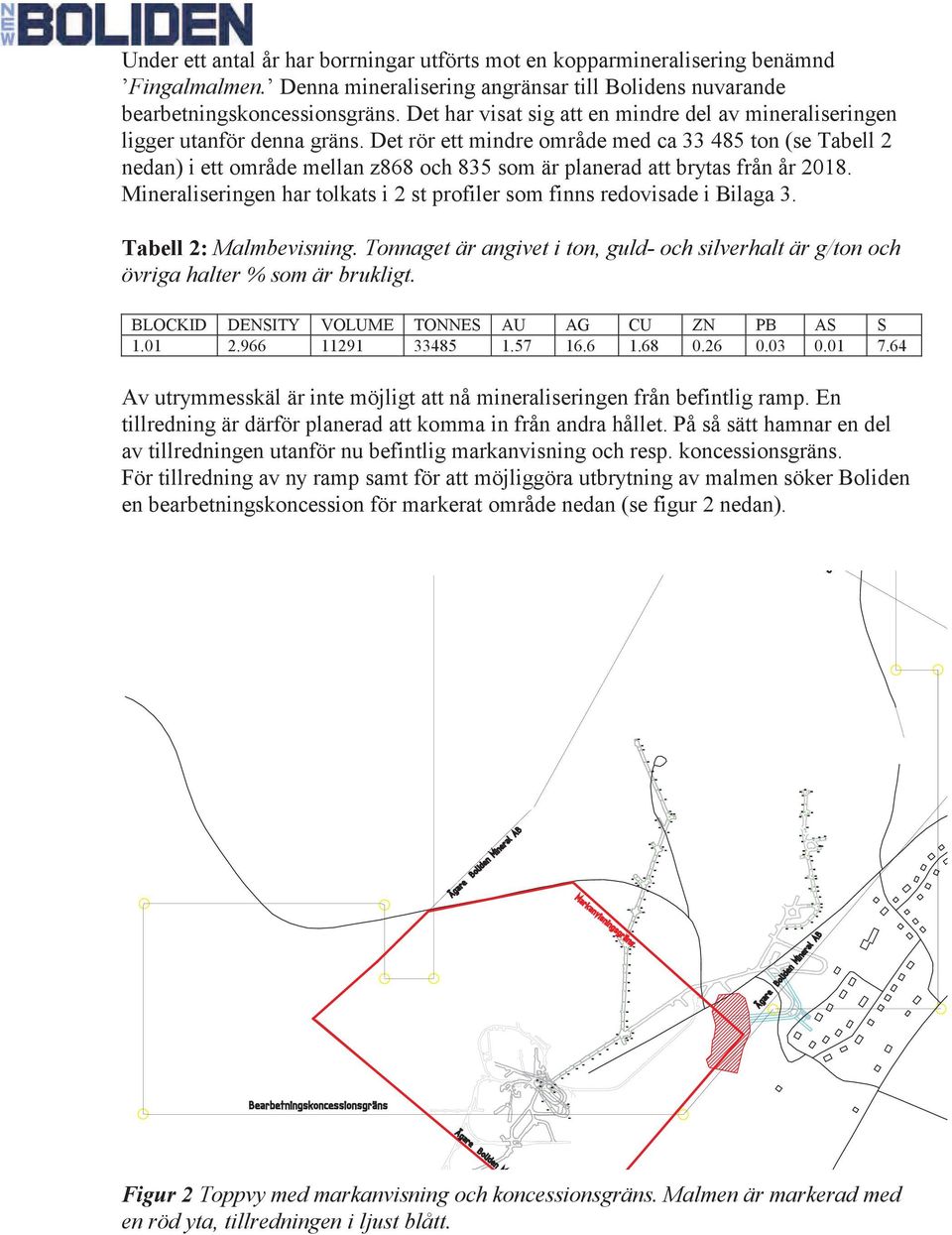

4 Under ett antal år har borrningar utförts mot en kopparmineralisering benämnd Fingalmalmen. Denna mineralisering angränsar till Bolidens nuvarande bearbetningskoncessionsgräns. Det har visat sig att en mindre del av mineraliseringen ligger utanför denna gräns. Det rör ett mindre område med ca ton (se Tabell 2 nedan) i ett område mellan z868 och 835 som är planerad att brytas från år Mineraliseringen har tolkats i 2 st profiler som finns redovisade i Bilaga 3. Tabell 2: Malmbevisning. Tonnaget är angivet i ton, guld- och silverhalt är g/ton och övriga halter % som är brukligt. BLOCKID DENSITY VOLUME TONNES AU AG CU ZN PB AS S Av utrymmesskäl är inte möjligt att nå mineraliseringen från befintlig ramp. En tillredning är därför planerad att komma in från andra hållet. På så sätt hamnar en del av tillredningen utanför nu befintlig markanvisning och resp. koncessionsgräns. För tillredning av ny ramp samt för att möjliggöra utbrytning av malmen söker Boliden en bearbetningskoncession för markerat område nedan (se figur 2 nedan). Figur 2 Toppvy med markanvisning och koncessionsgräns. Malmen är markerad med en röd yta, tillredningen i ljust blått.

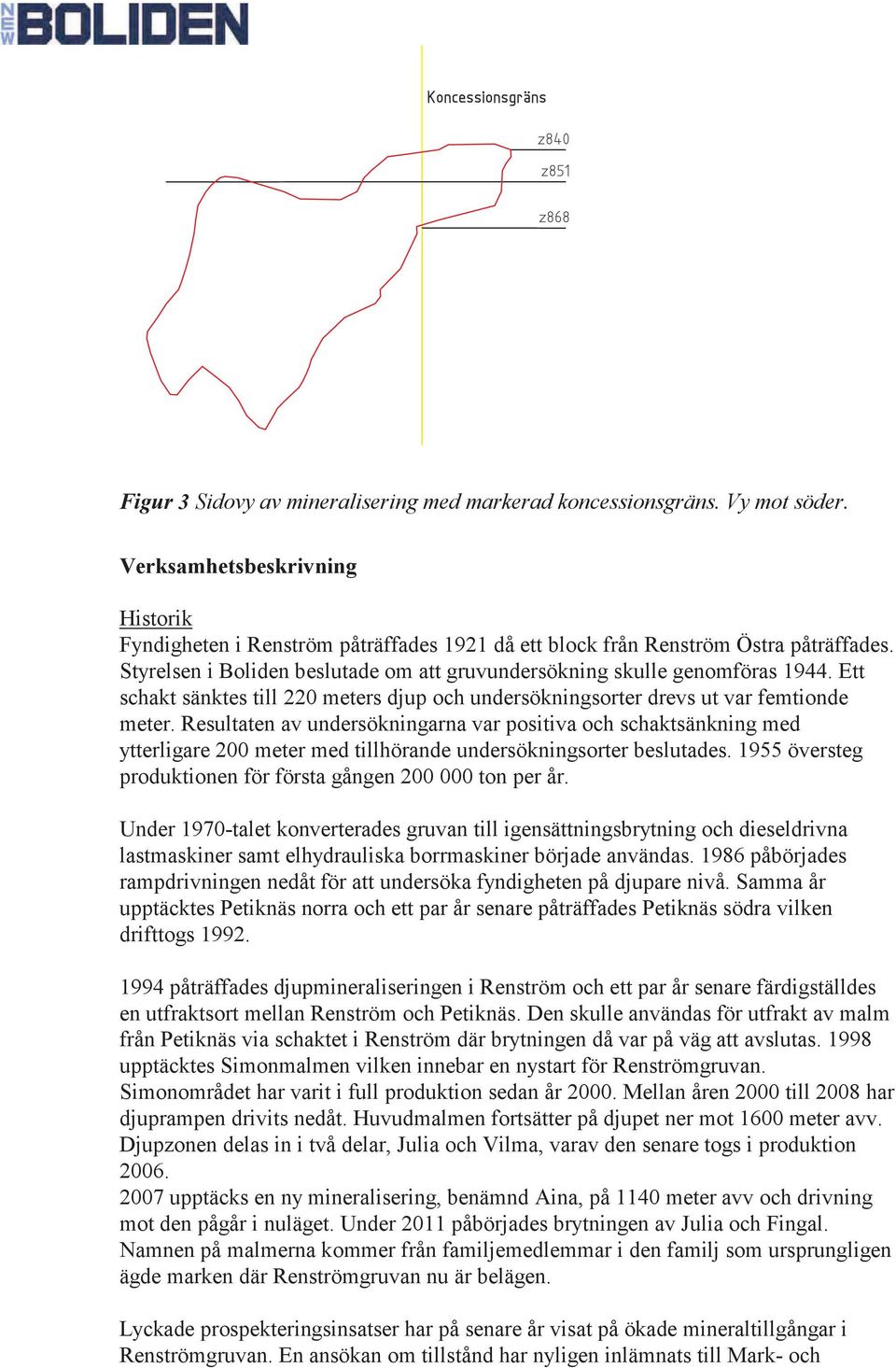

5 Figur 3 Sidovy av mineralisering med markerad koncessionsgräns. Vy mot söder. Verksamhetsbeskrivning Historik Fyndigheten i Renström påträffades 1921 då ett block från Renström Östra påträffades. Styrelsen i Boliden beslutade om att gruvundersökning skulle genomföras Ett schakt sänktes till 220 meters djup och undersökningsorter drevs ut var femtionde meter. Resultaten av undersökningarna var positiva och schaktsänkning med ytterligare 200 meter med tillhörande undersökningsorter beslutades översteg produktionen för första gången ton per år. Under 1970-talet konverterades gruvan till igensättningsbrytning och dieseldrivna lastmaskiner samt elhydrauliska borrmaskiner började användas påbörjades rampdrivningen nedåt för att undersöka fyndigheten på djupare nivå. Samma år upptäcktes Petiknäs norra och ett par år senare påträffades Petiknäs södra vilken drifttogs påträffades djupmineraliseringen i Renström och ett par år senare färdigställdes en utfraktsort mellan Renström och Petiknäs. Den skulle användas för utfrakt av malm från Petiknäs via schaktet i Renström där brytningen då var på väg att avslutas upptäcktes Simonmalmen vilken innebar en nystart för Renströmgruvan. Simonområdet har varit i full produktion sedan år Mellan åren 2000 till 2008 har djuprampen drivits nedåt. Huvudmalmen fortsätter på djupet ner mot 1600 meter avv. Djupzonen delas in i två delar, Julia och Vilma, varav den senare togs i produktion upptäcks en ny mineralisering, benämnd Aina, på 1140 meter avv och drivning mot den pågår i nuläget. Under 2011 påbörjades brytningen av Julia och Fingal. Namnen på malmerna kommer från familjemedlemmar i den familj som ursprungligen ägde marken där Renströmgruvan nu är belägen. Lyckade prospekteringsinsatser har på senare år visat på ökade mineraltillgångar i Renströmgruvan. En ansökan om tillstånd har nyligen inlämnats till Mark- och

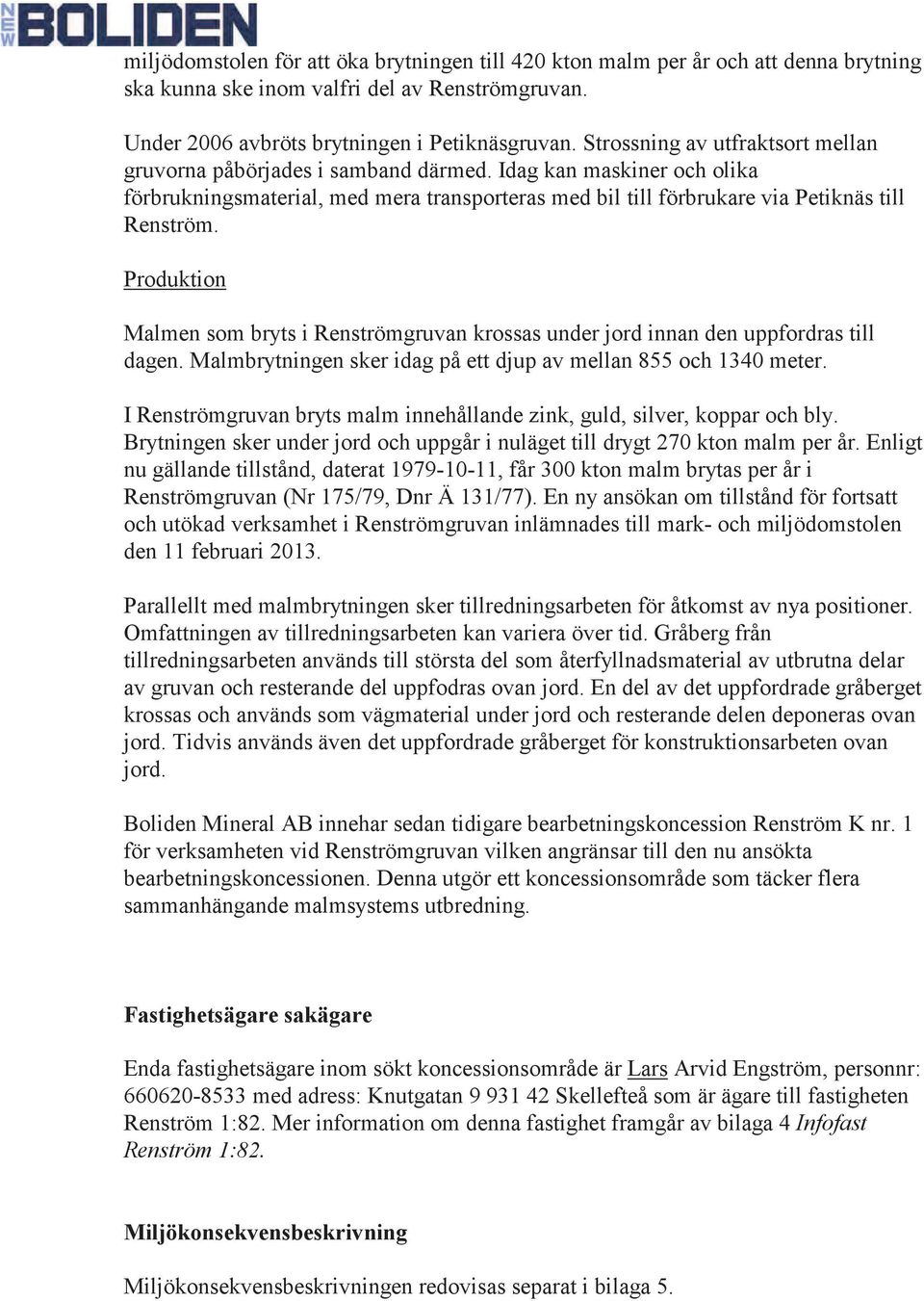

6 miljödomstolen för att öka brytningen till 420 kton malm per år och att denna brytning ska kunna ske inom valfri del av Renströmgruvan. Under 2006 avbröts brytningen i Petiknäsgruvan. Strossning av utfraktsort mellan gruvorna påbörjades i samband därmed. Idag kan maskiner och olika förbrukningsmaterial, med mera transporteras med bil till förbrukare via Petiknäs till Renström. Produktion Malmen som bryts i Renströmgruvan krossas under jord innan den uppfordras till dagen. Malmbrytningen sker idag på ett djup av mellan 855 och 1340 meter. I Renströmgruvan bryts malm innehållande zink, guld, silver, koppar och bly. Brytningen sker under jord och uppgår i nuläget till drygt 270 kton malm per år. Enligt nu gällande tillstånd, daterat , får 300 kton malm brytas per år i Renströmgruvan (Nr 175/79, Dnr Ä 131/77). En ny ansökan om tillstånd för fortsatt och utökad verksamhet i Renströmgruvan inlämnades till mark- och miljödomstolen den 11 februari Parallellt med malmbrytningen sker tillredningsarbeten för åtkomst av nya positioner. Omfattningen av tillredningsarbeten kan variera över tid. Gråberg från tillredningsarbeten används till största del som återfyllnadsmaterial av utbrutna delar av gruvan och resterande del uppfodras ovan jord. En del av det uppfordrade gråberget krossas och används som vägmaterial under jord och resterande delen deponeras ovan jord. Tidvis används även det uppfordrade gråberget för konstruktionsarbeten ovan jord. Boliden Mineral AB innehar sedan tidigare bearbetningskoncession Renström K nr. 1 för verksamheten vid Renströmgruvan vilken angränsar till den nu ansökta bearbetningskoncessionen. Denna utgör ett koncessionsområde som täcker flera sammanhängande malmsystems utbredning. Fastighetsägare sakägare Enda fastighetsägare inom sökt koncessionsområde är Lars Arvid Engström, personnr: med adress: Knutgatan Skellefteå som är ägare till fastigheten Renström 1:82. Mer information om denna fastighet framgår av bilaga 4 Infofast Renström 1:82. Miljökonsekvensbeskrivning Miljökonsekvensbeskrivningen redovisas separat i bilaga 5.

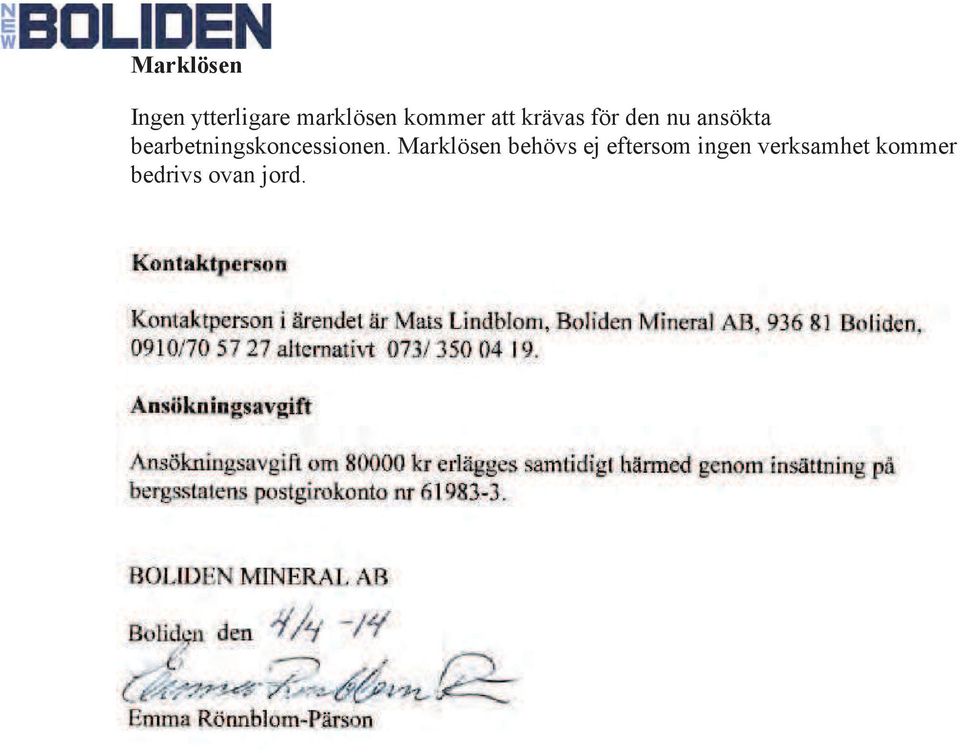

7 Marklösen Ingen ytterligare marklösen kommer att krävas för den nu ansökta bearbetningskoncessionen. Marklösen behövs ej eftersom ingen verksamhet kommer bedrivs ovan jord.
