GESTALTNINGSKONCEPT FÖRSLAG MINI-ÅVC ÄLTA BESKRIVANDE TEXT

Transkript

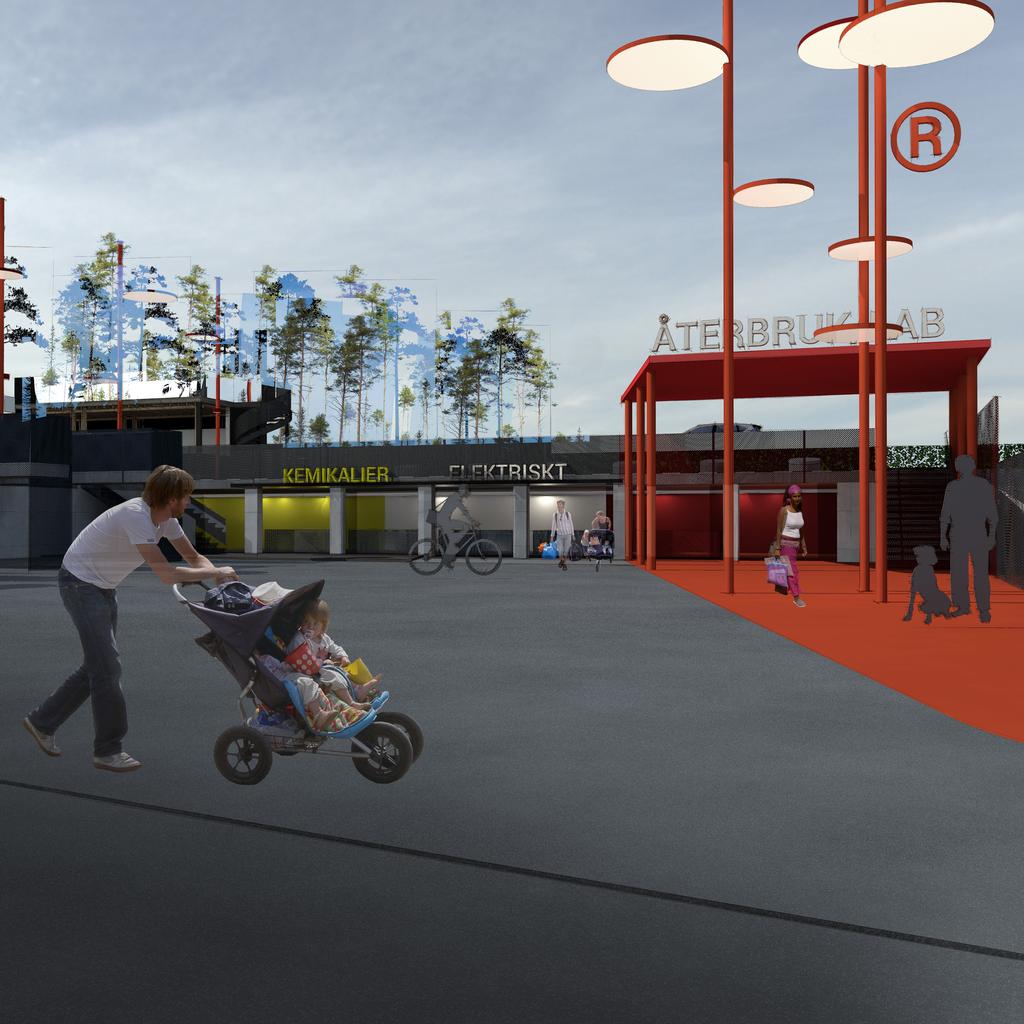

1 Dnr B Ankom BESKRIVANDE TEXT Gestaltningen av Storkällans Återvinningscentral binder samman anläggningen med den omgivande karaktäristiska tallskogen i öst. Här läks naturen ihop med och får rama in anläggningens grundkonstruktion, som skapas av en uppsättning betongmoduler. Dessa moduler bildar en rampyta som omsluter ett inre torg, med plats för rader av containrar, liksom inlämningsfunktioner i lokaler under rampytan. Torgets körbara yta möter en anläggningsyta för gångtrafik framför lokalerna och till trappor upp till rampen. Lokalen för återbruk ges en stark karaktär med en tydlig entré som bjuder in brukaren att se inlämning till återbruk som första val. Här innanför finns också det lab som är tänkt att ge möjlighet för skolungdomar att upptäcka möjligheterna med att skapa, lappa, och laga i inlämnat material och objekt. Utöver det finns inlämningsfunktioner i separata lokaler för farligt avfall (över disk), vitvaror och elavfall. Inlämningsfunktioner i form av sk. drop box på rampen, tas också om hand i lokalerna under rampen. Material- och färgval har en viktig roll att spela. Det ska sammanhållet skapa en anläggning med en oväntat attraktiv gestalt, som vill få oss att känna materialens värde och roll i ett kretslopp. Betongen ger en ren och neutral grund. Marksten i infärgad betong adderar varmare och kallare, mörkare och ljusare toner, som tydliggör funktionerna och layouten, liksom en finstämd mönsterbild. En viktig aspekt är att tydliggöra de ytor som delas mellan fordon och gångtrafik. Ibland delas dessa och då är de tydligt avgränsade. Ibland delas de, vilket en avvikande färg- och mönsterbild gör oss uppmärksamma på. Till detta kommer lyfts valda detaljer i en varmröd kulör. Återbrukets entré, personalpaviljongen, liksom en rad av specialgestaltade lyktstolpar ges denna röda färg. Sträckmetall i olika grad av öppenhet bildar semitransparenta färgytor, som bildar staket längs ramperna (mörkt grå) och sidofasad på personalpaviljongen (varmröd). Öppnare staket, delvis täckta av växtlighet ramar in området som helhet. Anläggningens estetiska och dekorativa gestalt har skapats genom väl valda färg-, formoch materialval i de bärande funktionella ytorna. Marksten som tål tung trafik, men som också ger anläggningen ett estetiskt värde och tydliggör flöden. Framlyft entré till den fraktion som hamnar direkt under minimera i avfallstrappan, dvs återbruka. En annan bärande del av gestaltningen är de specialframtagna armaturerna. Belysningsstolpar i rad längs rampen relaterar till den motstående raden av tallar strax utanför. Här integreras allmänbelysning och riktad belysning, liksom skyltar till respektive container/fraktion. Lokalerna, liksom anläggningens huvudskylt får friliggande metallbokstäver, placerade ovanför respektive inlämning, respektive längs rampens långsida. Detaljinformation till lokalerna placeras innanför de uppdragna garageportarna, som tydliggörs genom sin interiöra färgsättning, ett grepp som ger en lugnt intryck när dessa inte är öppna. En personalpaviljong i rampens sydöstliga hörn ges en markerad karaktär genom omslutande sidor i sträckmetall och en glasad front mot rampen skapar utblick för personalen liksom öppenhet och tillgänglighet för brukarna. En spiraltrappa leder upp till takterassen som ger en utsiktspunkt över anläggning liksom mot tallskogen. Här finns biodlingar. Längs med långsidan av rampen, med början nedanför personalbyggnaden bildas en anlagd naturyta för odling i odlingslådor. Återvinning kopplas till ett större kretsloppsprocess genom närheten till naturen och deltagande i aktiviteter.

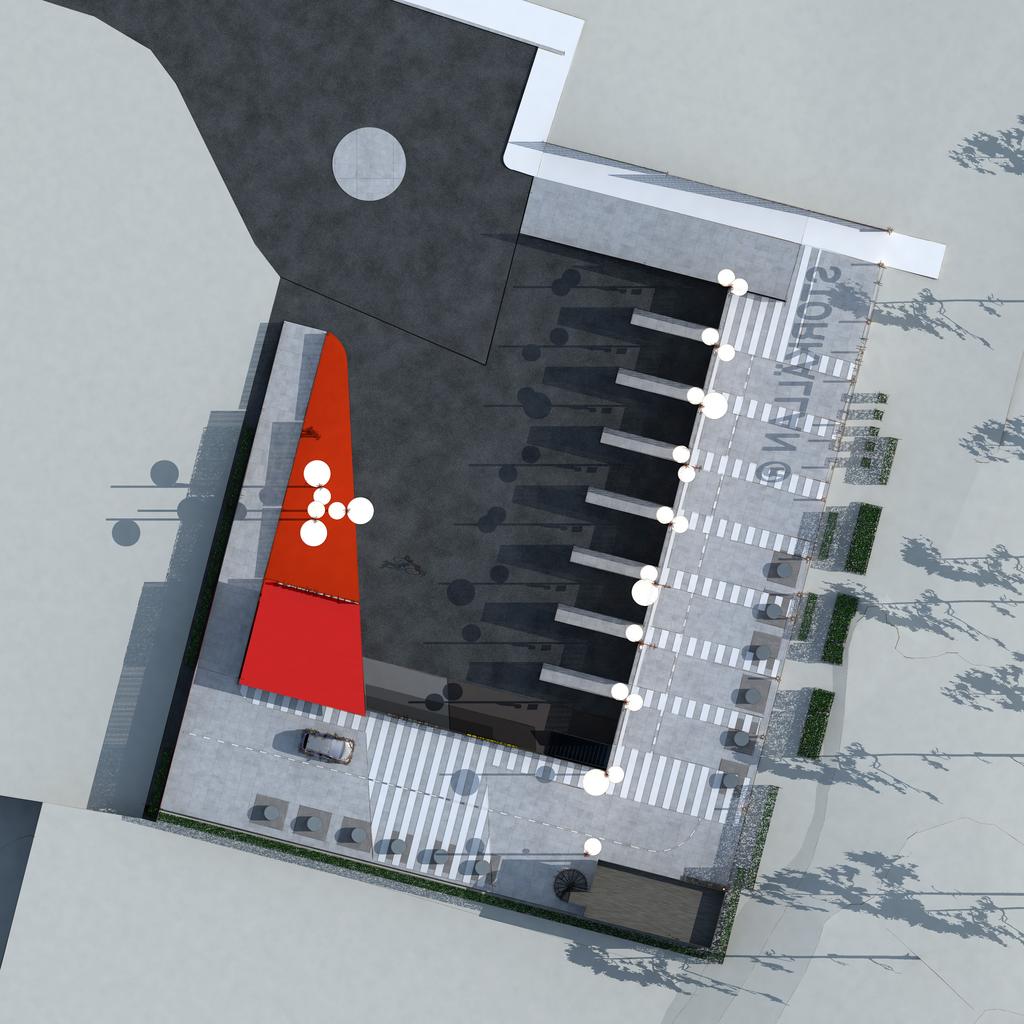

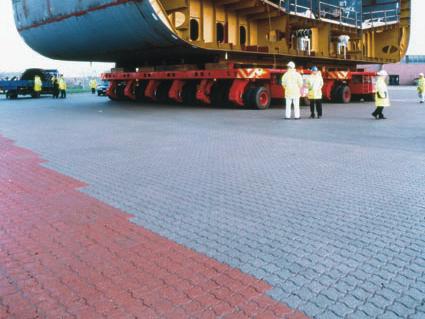

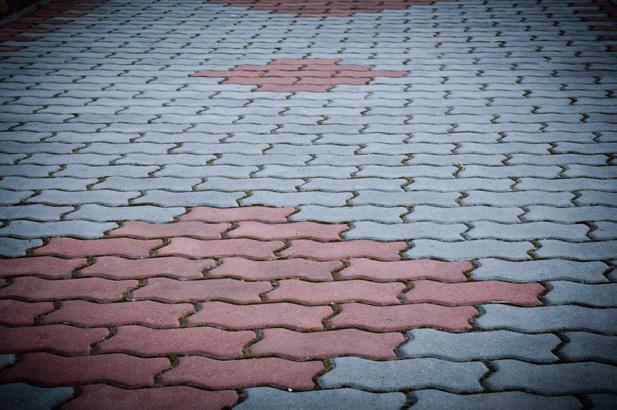

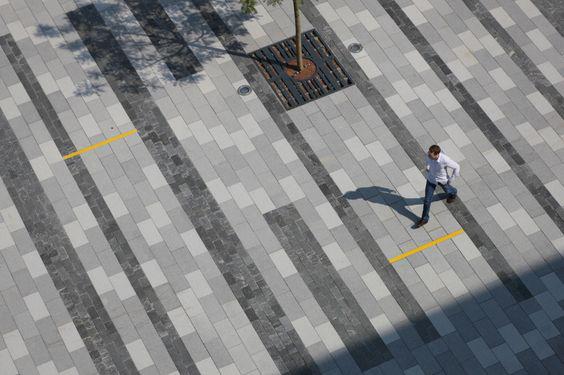

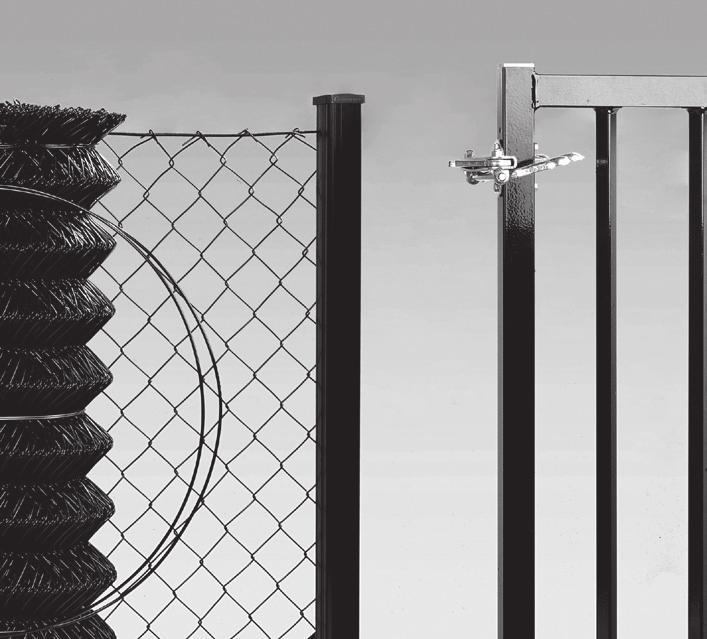

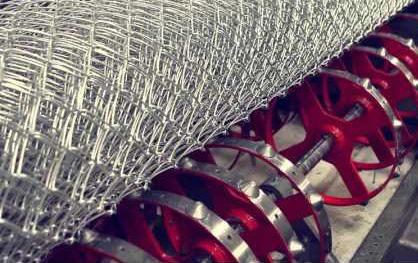

2 7,30 % 14,59 % x 160 = x 194 = BILAGA 1, MATERIALFÖRTECKNING, sid 1 P P ,30 % 14,59 % 7,30 % A C B D E x 160 = ,43 % 10,86 % ÅTERBRUK ELEKTRISKT KEMISKT MATERIAL 7 MATERIAL 6 MATERIAL 5 MATERIAL 4 MATERIAL 3 MATERIAL 2 MATERIAL 1 15 x 160 = F G R ,43 % 10,86 % 5,43 % 15 x 160 = P RAL STORKÄLLAN PLAN 0 PREL MARKSTEN Inre torg: A PLAN 0 Skala 1:300 A. Accentuerad påfart, första del av ramp. Siena, Starka Betong Kulör Antracit 11, Ljusgrå 12 (alt. Vit 20) mönsterlagd i pilform upp mot ramp. B. Entréyta. Återbruk/LAB, yta för fotgängare, trottoarkant mot C. Mönsterlagd i kulör Röd 1, Röd 2 C. Svart asfalt/marksten Siena 100 mm, Starka Betong(ev. mönsterlagd i kulör Mellanbrun 5 och Antracit 11) EcoPrec tätskikt beläggning under marksten D, E. Entréyta kemiskt/elektriskt/vitvaror yta för fotgängare, trottoarkant mot C. Siena, Starka Betong Mönsterlagd i kulör Antracit 11, Ljusgrå 12 PLAN 1 F. Ramp, betongmoduler, ModuloBetong G. Mönstrad yta, delad yta fotgängare/fordon Infärgad betong STÄNGSEL, STAKET, FASAD: Yttre och inre områdesskydd Yttre områdesgräns: Gunnebostängsel Tråd galvad Stolpar RAL 3013, NCS 2060-Y80R Grindar 3013, NCS 2060-Y80R (palissad alt. sträckmetall) Inre staket längs ramper, mot containrar Sträckmetall, RAL 7024, NCS 7502-B Fasad och staket spiraltrapp, personalbyggnad Sträckmetall samt metalldetaljer RAL 3013, NCS 2060-Y80R

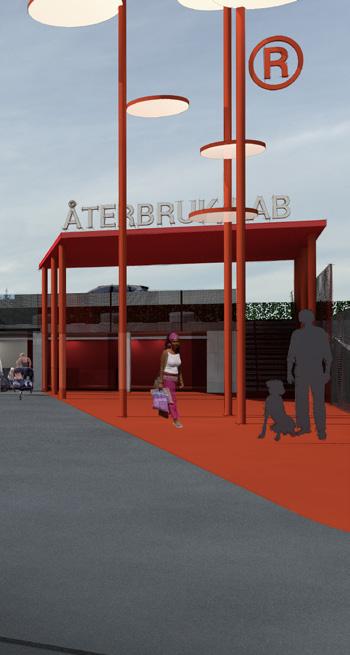

3 BILAGA 1, MATERIALFÖRTECKNING, sid 2 RAL 3013 SKYLT ANLÄGGNING Vattenskurna metallbokstäver monterade mot stålställning, belysta underifrån. Borstad aluminium, alt. pulverlackade RAL White Aluminium BELYSNINGSSTOLPE MED SKYLTSYSTEM Specialtillverkad belysningsarmatur längs containerramp, samt kluster vid entré Återbruk/Lab. Integrerat, belyst skyltsystem RAL 3013, NCS 2060-Y80R SKYLT ÅTERVINNINGSBUTIKER Mindre vattenskurna metallbokstäver monterade mot stålställning belysta underifrån. Borstad aluminium, alt. pulverlackade RAL White Aluminium + RAL 3013, NCS 2060-Y80R SKYLT ÅTERVINNINGSBUTIKER Mindre vattenskurna metallbokstäver monterade mot stålställning belysta underifrån. Borstad aluminium, alt. pulverlackade RAL White Aluminium

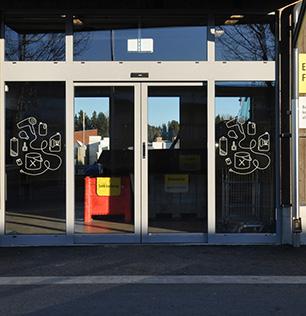

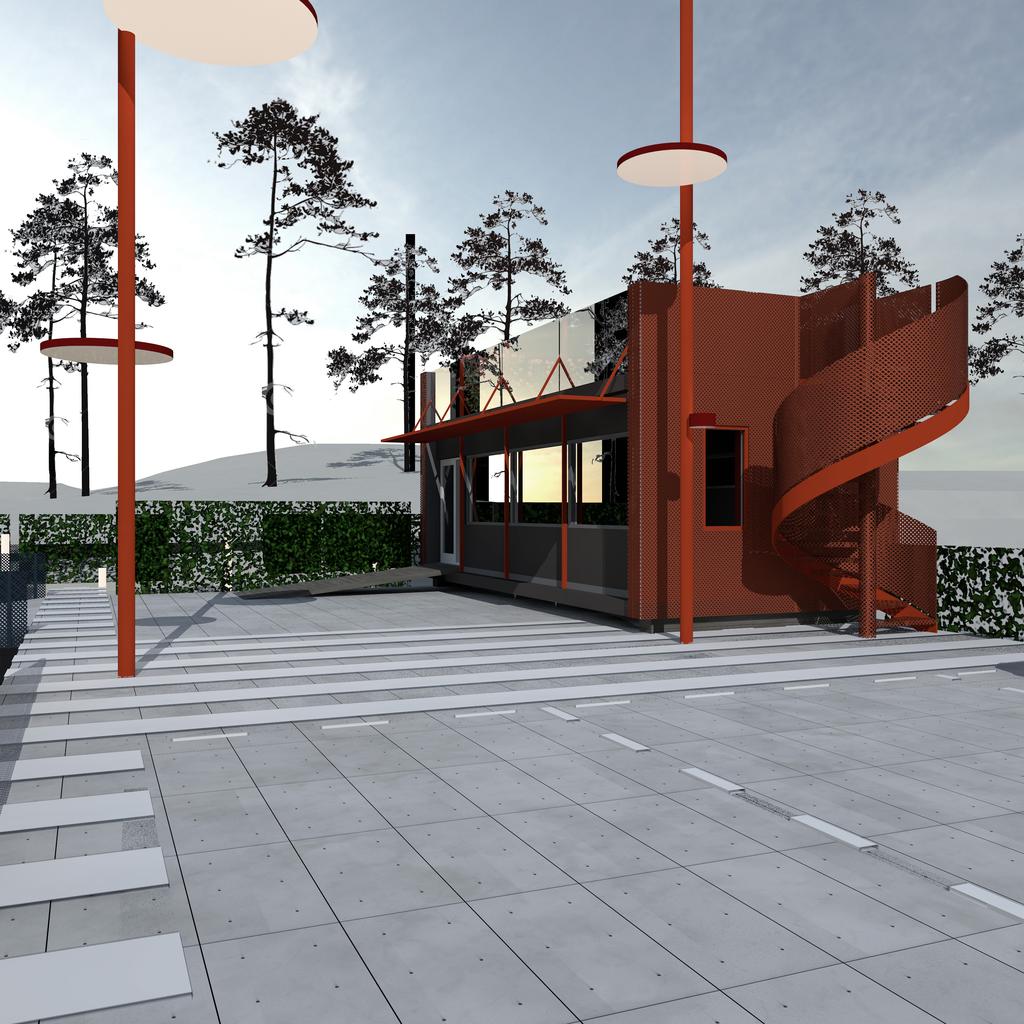

4 BILAGA 1, MATERIALFÖRTECKNING, sid 3 TAKSKJUTPORT, ENTRÉER Entréer inlämning Kemiskt/Elektriskt/Vitvaror pulverlackade RAL White Aluminium Glasad entré inlämning Återbruk/LAB skjutdörrar sensor FASAD PERSONALPAVILJONG Fasadytor: fasadskiva kulörlackerad mörk grå och sträckmetall, kulörlackerad rödbrun. Trappdetaljer, skärmtak etc. kulörlackerad stål. Kulörer se kulörspecifikation.

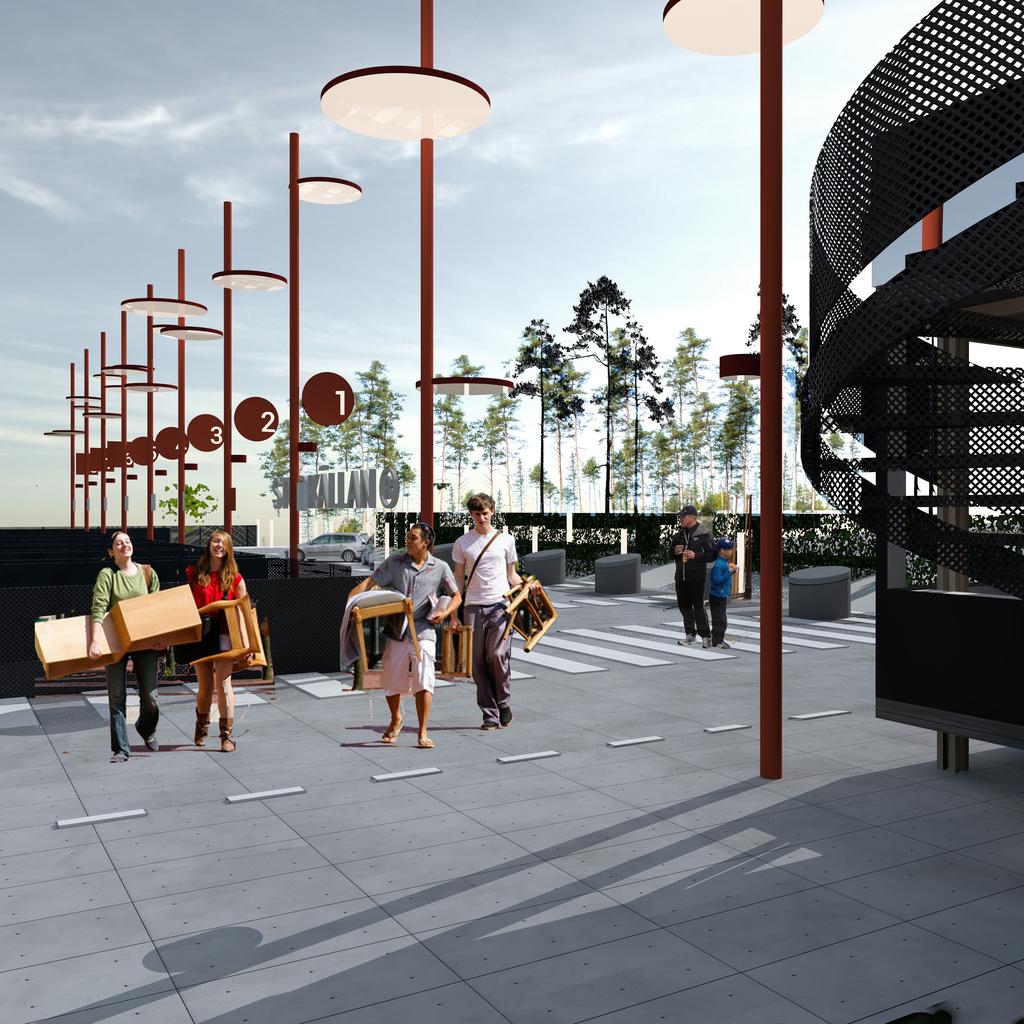

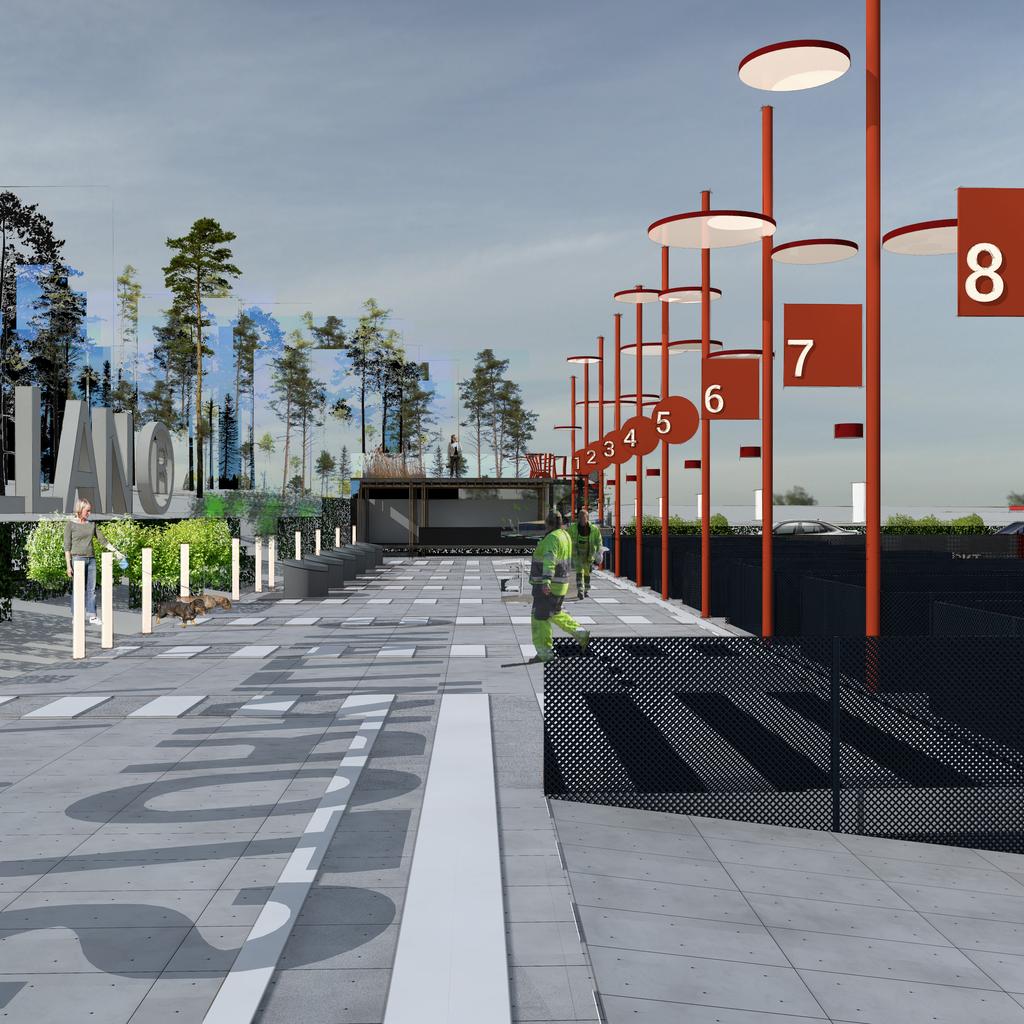

5 BILAGA 2, ILLUSTRATIONER

6 BILAGA 2, ILLUSTRATIONER

7 BILAGA 2, ILLUSTRATIONER

8 BILAGA 2, ILLUSTRATIONER
