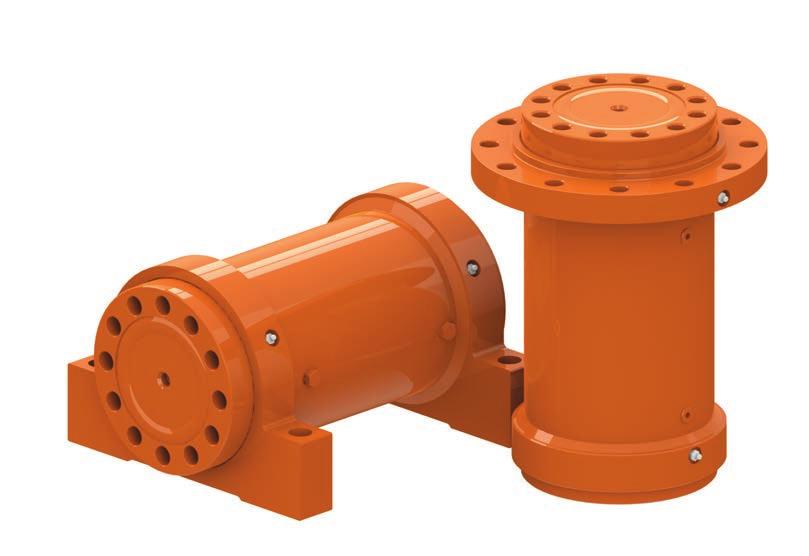

1 Spiralformade hydrauliska vriddon

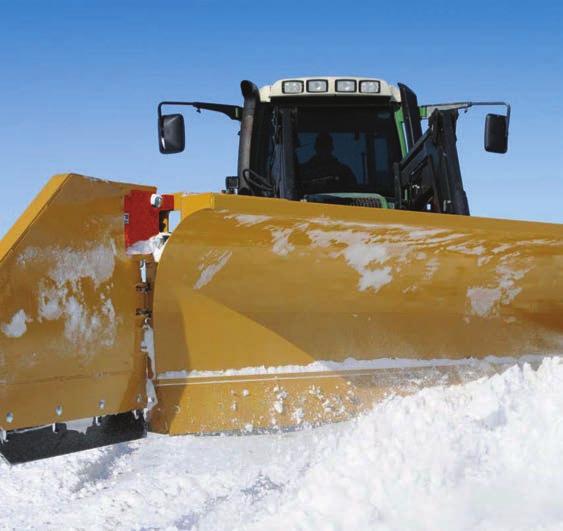

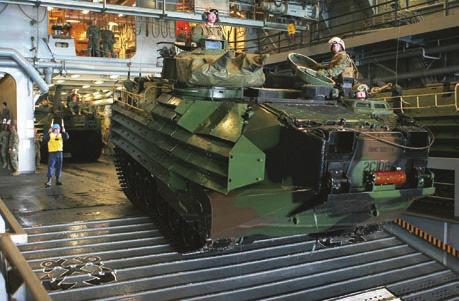

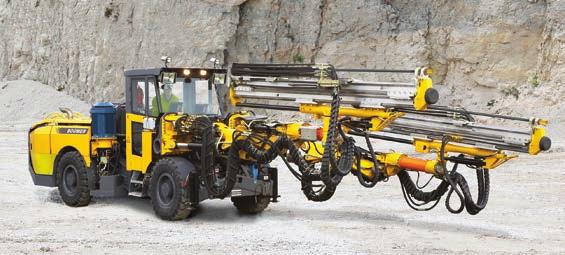

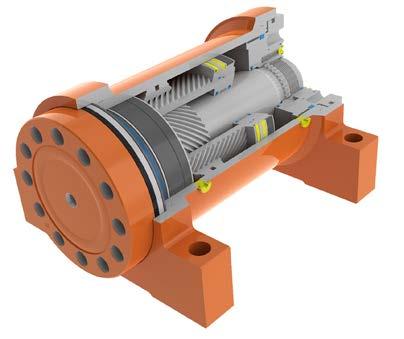

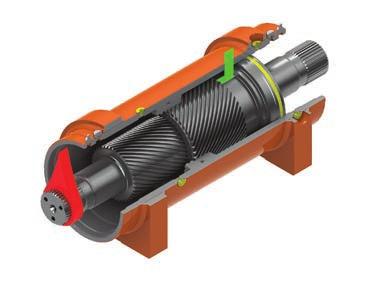

2 Driftteknik Branscher som betjänas Jordbruk Bygg Energi Marint Materialhantering Militära Gruvdrift Lastbil/släpvagn och många andra Helacs innovativa driftteknik för glidande-spline konverterar en linjär kolvrörelse till en kraftfull axelrotation. Varje ställdon består av ett hölje och två rörliga delar den centrala axeln och kolven. Spiralformade splinetänder på axeln greppar tag i matchande tänder på kolvens innerdiameter. En andra uppsättning spiralformade splines på kolvens ytterdiameter samverkar med det inkapslade driftdonet. Startposition Kolven är helt i botten. Staplar visar startpositionerna för kolv och axel. Kåpan med det inkapslade driftdonet rör sig inte. Slutposition När hydrauliskt tryck appliceras på kolven flyttas den axiellt, medan de spiralformade kugghjulen får kolven och axeln att rotera samtidigt. Applicering av tryck på den motsatta porten koer att återföra kolven och axeln till deras utgångslägen. Startposition Slutposition 2 Parker Hannifin Corporation

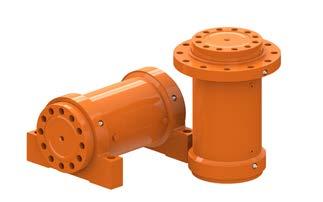

3 Funktioner och Fördelar I över 45 år har Helac visat vägen i manöverdonsteknik och innovation. Vårt omfattande sortiment av kompakta och kraftfulla roterande ställdon erbjuder enkla och kostnadseffektiva lösningar för att flytta, stödja och placera roterande laster i otaliga tillämpningar. Helacs ställdon är avsedda att ersätta flera komponenter och fungera som en roterande enhet, monteringsfäst och lager, allt-i-ett. De har enormt utgående vridmoment och exceptionell kapacitet för lastbärighet i kompakta mått. Kraftfull: Högt vridmoment, Hög bärighet Tålig: Rörliga delar inkapslade, Lämplig för tuffa miljöer Kompakt: Hög effekttäthet, Passar i trånga utryen Håller Positionen: Inget internt läckage, Smidig drift, Ingen extern broms behövs Förenklar: Eliminerar lager, kopplingar och fästen, Minskar stycklista, Förenklar försörjningskedjan, montering och underhål Körs I revers under Överbelastings Förhållanden: Hydraulisk säkring, Förhindrar mekaniska skador Driftsinformation L10-serien Rotation 180 och 360 Maximalt drivmoment: 192 till Nm Maximalt hållmoment: 633 till Nm Maximalt bygelmoment: 565 till Nm Maximalt grenställsmoment: 565 till Nm Montering: Fläns Driftsinformation L30-serien Rotation 180 och 360 Maximalt drivmoment: till Nm Maximalt hållmoment: till Nm Maximalt bygelmoment: till Nm Maximalt grenställsmoment: till Nm Montering: Fläns eller fot Driftsinformation L20-serien Rotation 180 Maximalt drivmoment: 509 till Nm Maximalt hållmoment: till Nm Maximalt bygelmoment: till Nm Maximalt grenställsmoment: till Nm Montering: Fot Driftsinformation T-serien Rotation 200 och 220 Maximalt drivmoment: till Nm Maximalt hållmoment: till Nm Maximalt bygelmoment: till Nm Montering: Fot 3 Parker Hannifin Corporation

4 Ställdonets prestanda Vridmoment kontra hydraultryck och belastningar Drivmoment och hållmoment är ungefärligt linjära med hydraultrycket. Allteftersom momentlaster ökar kan drivmomentet minskas med upp till 15 %. Vridmoment Kontra Tryck Vridmoment Kontra Tryck 300% 120% Vridmoment, %-Klassat 250% 200% 150% 100% 50% Vridmoment, %-Klassat 100% 80% 60% 40% 20% 0% 0 25% 50% 75% 100% 0% 0 25% 50% 75% 100% Tryck - % Klassat Vridmoment - %-Graderat Driv Håll Driv Håll Referensguide Över Specifikationer Grenställsmontering Montage en Chevauchement C Radiell belastning B Grenställsmontering C Radiell belastning B Bygelmontering A Vridmoment A Vridmoment D Axiell lbelastning D Axiell lbelastning Digitala ritningar kan fås i följande format: PDF, STP, DWG och DXF. Skicka ett e-postmeddelande till actuators@helac.com eller ring (USA och Kanada) eller (internationellt). 4 Parker Hannifin Corporation

5 Model Code / Ordering Information L M - RF / 90 - S1-0 - H/G Ställdonsserie Måttsystem Huskonfiguration Specialrotation Axel-/ Ventilalternativ Standardrotation ändlockskonfiguration Tätningar/ Alternativ L10 L20 L30 T20 T30 L10: 1.7, 3.0, 5.5, 9.5, 15, 25 L20: 4.5, 8.2, 15, 25, 39 L30: 17, 25, 42, 65, 95, 125, 165, 215, 380 T20: 25, 45, 60 T30: 27 E Engelskt system M Metersystemet ES or MS Specialanpassad design L10: RF Bakre fläns L20: FT Fotmontering L30: FT Fotmontering FF Frontfläns T20: FT Fotmontering T30: FT Fotmontering L10: grader grader L endast L eller 360 endast L20: grader L30: grader grader T endast T20: grader T o only T30: grader Standarddesign med internt stopprör som begränsar rotationen anger slutet på rotationen. Stopprör är tillgängliga för var 10:e grad. C Ventil med motvikt 0 Ingen ventil V Ventilredo** H Standardtätningar och -lager S Specialtätningar och -lager*** G Kan smörjas av kunden* L10: S1 Hål för fästen i enbart. L20: S1 Hål för fästen i med genomgående hål för dragstång (modell 4.5, 8.2 och 15k) L20: S2 Monteringshål i axel och flänsar på ändlocket (modell 25 och 39k) L30: S1 Monteringshål för fästen i enbart L30: S2 Monteringshål i skaftet och flänsar på ändlocket T20/T30: DS Dubbelspline T20/T30: DA Dubbeladapter *Smörjning är standard för L30 och T20-60-modeller. Alternativ gäller enbart L10-modeller. ** Endast tillgängligt för L10- och L20-modeller. *** Endast hög volym koden definierar standardkonfigurationer för våra ställdon. Kontakta Helac Corporation för specialkrav. 5 Parker Hannifin Corporation

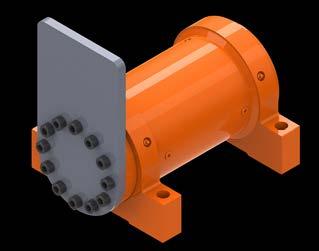

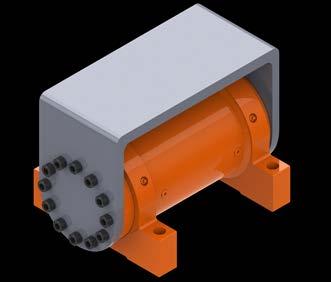

6 Monteringsalternativ Skräddarsydda produkter Helac Corporation kan anpassa sina roterande ställdon för att möta unika krav. Skräddarsydd teknik kan variera från lätt till komplett, och erbjuds till de kunder vars behov av ställdon matchar våra programkrav. Grenställsmontering Lasten monteras på en och stöds bara i ena änden av axeln. Grenställsmontering rekoenderas inte för arbetsplattformar eller för andra kritiska och säkerhetsrelaterade tillämpningar. Skenmontering Bygelmontering Lasten stöds i båda ändarna av axeln. Gaffelmontering L10-Serien Grenställsmontering L20-Serien Den övre delen av fästet är bultad till en. Den nedre delen är säkrad genom en dragstång som passerar genom spindelhålet. Grenställsmontering Bygelmontering L30-Serien Grenställsmontering Bygelmontering Der obere Teil der Klaer wird mit dem Wellenschaft verschraubt; der untere Teil wird mit dem Endkappenflansch verschraubt. VARNING: OLÄMPLIGT VAL, INSTALLATION ELLER ANVÄNDNING AV HELAC-PRODUKTER ELLER -SYSTEM KAN RESULTERA I FEL OCH ORSAKA DÖDSFALL, PERSONSKADA ELLER SKADA PÅ EGENDOM. 6 Parker Hannifin Corporation

7 Ventilkonfigurationer Valfria fabriksmonterade motviktsventiler förhindrar rotation i händelse av ett hydrauliskt linjefel, kontrollerar rotationen när lasten passerar över centrum och skyddar ställdonet mot alltför stort vridmoment. ACTUATOR AUX P1 A1 P2/V2 DUAL CBV L10 med motviktsventil A2 AUX P2 P1/V1 Hydraulschema för motbalanseringsventiler som tillval L20 med motviktsventil T20 med motviktsventil L10-, L20- and T20-Serierna Ventilblocken är tillverkade i aluminium och trippelbultade på en platt monteringsyta på ställdonets hölje. Tre bultar säkrar ventilblocket till ställdonet. Se sidor från specifikationen för ventilläge. Pilotförhållandet är 3:1. Ventilerna är inställda till att öppna vid psi ±300 psi (228 bar ±21 bar). L30 Serien Standardventil för L30-17 och L graders modeller Ventilblocken är tillverkade i aluminium och trippelbultade på en platt monteringsyta på ställdonets hölje. Tre bultar säkrar ventilblocket till ställdonet. Se sidor från specifikationen för ventilläge. Pilotförhållandet är 3:1. Ventilerna är inställda till att öppna vid psi ±300 psi (228 bar ±21 bar). L30 med motviktsventil, ingen tub (endast vissa modeller) L30 med motviktsventil, med tub (endast vissa modeller) Standardventil för alla andra ställdon i L30-serien Ventilblocken är tillverkade i segjärn och fastbultade på en platt monteringsyta på ställdonets hölje, vanligtvis över port P1. Fabriksinstallerade stålrör ansluter ventilen till port P2. Ventilplaceringar och rörledningar skiljer sig mellan storlekar. Se sidor från specifikation för mer detaljer. Pilotförhållandet är 2.5:1. Ventilerna är inställda till att öppna vid psi ± 360 psi (250 bar ± 25 bar). Alternativet för en Redo Ventil Finns endast till vissa modeller där ställdonet har en platt monteringsdyna som är maskinbearbetad på höljet med gängade hål för att ta emot fästbultarna till ventilen. Portarna för ställdon-till-ventil har gängade pluggar som tillåter manöverdonet att användas med eller utan en ventil. 7 Parker Hannifin Corporation

8 L10 Specifikationer Axelfäns Kapselfläns Drivmoment Nm vid 207 bar Hållmoment Nm vid 207 bar Vridmomentskapacitet Grenställsmontering Nm Radiell Kapacitet Axiell Kapacitet Slagvolym 180 o cm 3 Slagvolym 360 o cm 3 Ungefärlig Vikt 180 o Ungefärlig Vikt 360 o * *L Specifikationsdiagram är endast avsedda som allmän referens. Se ritningen för de faktiska värdena och toleranserna. 8 Parker Hannifin Corporation

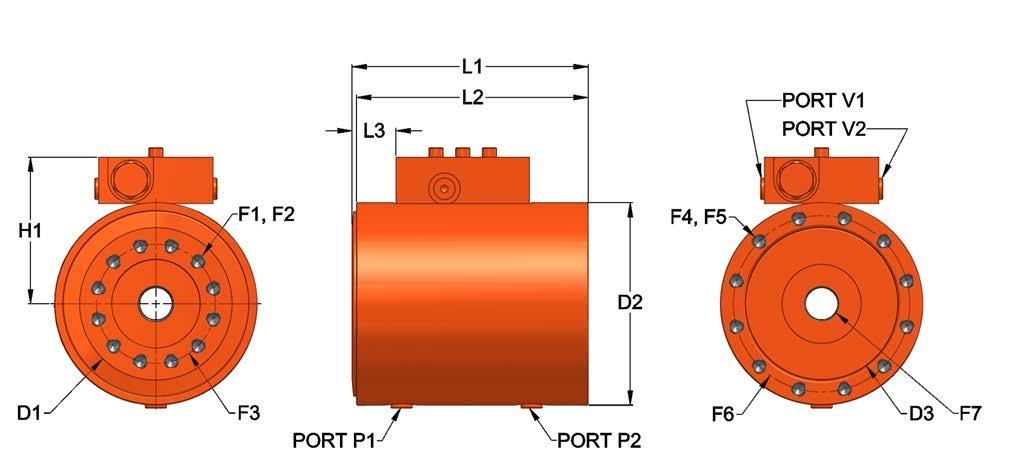

9 L10 Specifikationer D1 Diameter för axelmonteringsytan D2 Husdiameter D3 Innerdiameter för monteringsfläns F1 Gängat monteringshål,, djup F2 Antal monteringshål, F3 Bultcirkelns diameter, F4 Gängat monteringshål, husfläns, djup F5 Antal monteringshål, kapselfläns F6 Bultcirkelns diameter, husfläns F7 Axelhåldiameter M8 x 1.25 x M8 x 1.25 x M8 x 1.25 x12 M10 x 1.5 x M8 x 1.25 x M10 x 1.5 x * M12 x 1.75 x M12 x 1.75 x M12 x 1.75 x M12 x 1.75 x M16 x 2 x M12 x 1.75 x H1 Centrumlinjen till ventiltoppen L1 Total längd 180 o L1 Total längd 360 o L2 Total längd, icke-roterande 180 o L2 Total längd, icke-roterande 360 o L3 Axelfläns till motviktsventil 180 o L3 Axelfläns till motviktsventil 360 o * * * Model * P1, P2 Portar, hus ISO /BSPP G -serie av portar. Storlekarna är 1/8. Se ritningarna för detaljer. V1, V2 Portar, ventil ISO /BSPP G -serie av portar. Storlekarna är 1/8. Se ritningarna för detaljer. *L o Specification charts are for general reference only. Consult drawings for actual values and tolerances. 9 Parker Hannifin Corporation

10 L20 Specifikationer L20-25, 39 Axelfläns L20-25, 39 Ändlock L20-4.5, 8.2, 15 Axelfläns L20-4.5, 8.2, 15 Ändlock Drivmoment Nm vid 207 bar Hållmoment Nm vid 207 bar Momentkapacitet Bygelmoment Nm Momentkapacitet Grenställsmontering Nm Radiell Kapacitet Axiell Kapacitet Slagvolym 180 o cm 3 Ungefärlig Vikt Specifikationstabeller är endast avsedda som allmän referens. Se ritningen för de faktiska värdena och toleranserna. 10 Parker Hannifin Corporation

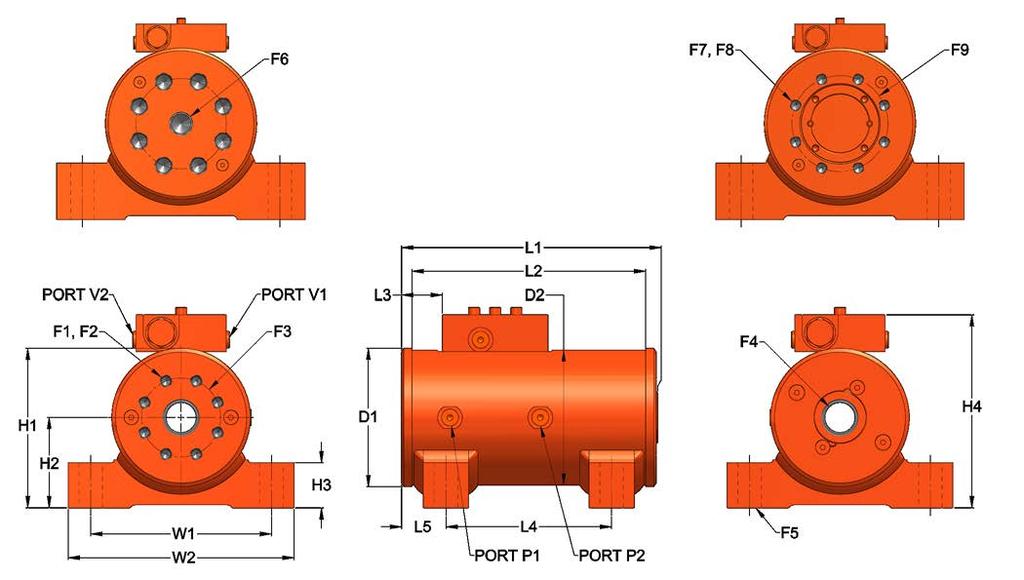

11 L20 Specifikationer D1 Axelns och munstyckets flänsdiameter D2 Husdiameter F1 Gängat monteringshål,, djup F2 Antal monteringshål, F3 Bultcirkelns diameter, F4 Spelrum för bult för axelhål (S1), djup F5 Spelrum för hål i husfot, nödvändig bultstorlek F6 Gängat hål i axelcentrum, djup F7 Gängat monteringshål, ändkåpans fläns (S2), djup F8 Antal monteringshål, ändkåpans fläns (S2) M10 x 1.5 x M20 genom M M10 x 1.5 x M24 genom M M12 x 1.75 x M24 genom M M20 x 2.5 x M24 M24 x 3 x25 M12 x 1.75 x M20 x 2.5 x M30 1-1/4-7 X x2.00 M16 X 2 x23 10 F9 Bultcirkelns diameter, ändkåpans fläns (S2) H1 Total höjd (exklusive ventil) H2 Höjd till centrum H3 Fotens höjd H4 Total höjd (med ventil) L1 Total längd L2 Total längd, ickeroterande L3 Axelfläns till motviktsventil L4 Monteringslängd L5 Axelfläns till monteringshål W1 Monteringsbredd W2 Total bredd P1, P2 Portar, hus V1, V2 Portar, ventil ISO-11926/SAE-serie av portar. Storlekar är 7/16. Se ritningar för detaljer. ISO-11926/SAE-serie av portar. Storlekar är 7/16. Se ritningar för detaljer. Specifikationstabeller är endast avsedda som allmän referens. Se ritningen för de faktiska värdena och toleranserna. 11 Parker Hannifin Corporation

12 L30 Specifikationer Axelfläns S2 Alternativ S1 Alternativ Ändlocksfläns L30-serien, fotmontering Drivmoment Nm vid 207 bar Hållmoment Nm vid 207 bar Momentkapacitet Grenställsmontering Nm Momentkapacitet Bygelmontering 180 o Nm Momentkapacitet Bygelmontering 360 o Nm Radiell Kapacitet Axiell Kapacitet * Slagvolym 180 o cm 3 Slagvolym 360 o cm 3 Ungefärlig Vikt 180 o Ungefärlig Vikt 360 o * * L Standardrotation är 210. * En rotation på 180 uppnås genom att införliva ett stopprör inne i ställdonet på 210. Kontakta Helac Corporation för mer information. Specifikationstabeller är endast avsedda som allmän referens. Se ritningen för de faktiska värdena och toleranserna. 12 Parker Hannifin Corporation

13 L30 Specifikationer D1 Axelns och munstyckets flänsdiameter D2 Husdiameter F1 Gängat monteringshål,, djup (F2 Antal monteringshål: 12) F3 Bultcirkelns diameter, F4 Gängat monteringshål, ändkåpans fläns, S2, djup (F5 Antal monteringshål: 12) F6 Bultcirkelns diameter, ändkåpans fläns, S2 F7 Spelrum för hål i husfot, nödvändig bultstorlek M12 x 1.75 x M10 x 1.5 x M M16 x 2 x M12 x 1.75 x M M20 x 2.5 x M16 x 2 x M M22 x 2.5 x M20 x 2.5 x M M24 x 3 x M22 x 2.5 x M M27 x 3 x M24 x 3 x M M27 x 3 x M24 x 3 x M M30 x 3.5 x M27 x 3 x M36 380* M30 x 3.5 x M27 x 3 x M36 H1 Total höjd (exklusive ventil) H2 Höjd till centrum H3 Fotens höjd H4 Total höjd (med ventil) L1 Total längd 180 o L1 Total längd 360 o L2 Total längd, icke-roterande 180 o L2 Total längd, icke-roterande 360 o L3 Axelfläns till motviktsventil 180 o L3 Axelfläns till motviktsventilvalve 360 o * L4 Monteringslängd 180 o L4 Monteringslängd 360 o L5 Axelfläns till monteringshål W1 Monteringsbredd W2 Total bredd * P1, P2 Portar, hus ISO /BSPP G -serien av portar. Storlekarna varierar från 1/4 till 1/2. Se ritningarna för detaljer. V1, V2 Portar, ventil ISO /BSPP G -serien av portar. Storlekarna varierar från 1/4 till 1/2. Se ritningarna för detaljer. Specifikationstabeller är endast avsedda som allmän referens. Se ritningen för de faktiska värdena och toleranserna. 13 Parker Hannifin Corporation

14 L30 Specifikationer Bortre Sidan Axel - Och Monteringsfläns L30-serien, flänsmontering Drivmoment Nm vid 207 bar Hållmoment Nm vid 207 bar Momentkapacitet S1-tillval, grenställsmontering Nm Radiell Kapacitet Axiell Kapacitet * Slagvolym 180 o cm 3 Slagvolym 360 o cm 3 Ungefärlig Vikt 180 o Ungefärlig Vikt 360 o * * L Standardrotation är 210. * En rotation på 180 uppnås genom att införliva ett stopprör inne i ställdonet på 210. Kontakta Helac Corporation för mer information. Specifikationstabeller är endast avsedda som allmän referens. Se ritningen för de faktiska värdena och toleranserna. 14 Parker Hannifin Corporation

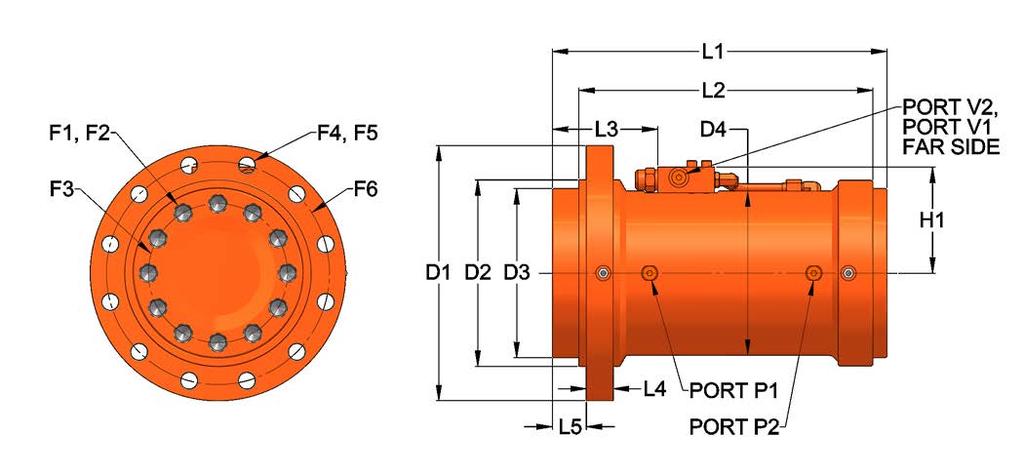

15 L30 Specifikationer D1 Total flänsdiameter D2 Pilotdiameter D3 Axelns och munstyckets flänsdiameter D4 Husdiameter F1 Gängat monteringshål,, djup (F2 Antal monteringshål: 12) F3 Bultcirkelns diameter, F4 Spelrum för hål i husfläns, nödvändig bultstorlek (F5 Antal monteringshål: 12) M12 x 1.75 x M M16 x 2 x M ) M20 x 2.5 x M M22 x 2.5 x M M24 x 3 x M M27 x 3 x M M27 x 3 x M M30 x 3.5 x M30 380* M30 x 3.5 x M30 F6 Bultcirkelns diameter, husfläns H1 Centrumlinjen till ventiltoppen L1 Total längd 180 o L1 Total längd 360 o L2 Total längd, icke-roterande 180 o L2 Total längd, ickeroterande 360 o L3 Axelfläns till motviktsventil 180 o L3 Axelfläns till motviktsventil 360 o L4 Monteringsflänsens tjocklek * L5 Axelfläns till monteringsflänsens yta * 55.9 P1, P2 Portar, hus ISO /BSPP G -serie av portar. Storlekar varierar från 1/4 till 1/2. Se ritningar för detaljer. Specifikationstabeller är endast avsedda som allmän referens. Se ritningen för de faktiska värdena och toleranserna. V1, V2 Portar, ventil ISO /BSPP G -serie av portar. Storlekar varierar från 1/4 till 1/2. Se ritningar för detaljer. 15 Parker Hannifin Corporation

16 T-Serien Specifikationer T20-60, 200 Rotation T20-60 T20-25, 45, 220 Rotation T30-27 Drivmoment Nm vid 207 bar Hållmoment Nm vid 207 bar Standardrotation Momentkapacitet Bygelmontering Nm Radiell Kapacitet Axiell Kapacitet Slagvolym cm 3 Ungefärlig Vikt T o T o T o T o Specifikationstabeller är endast avsedda som allmän referens. Se ritningen för de faktiska värdena och toleranserna. 16 Parker Hannifin Corporation

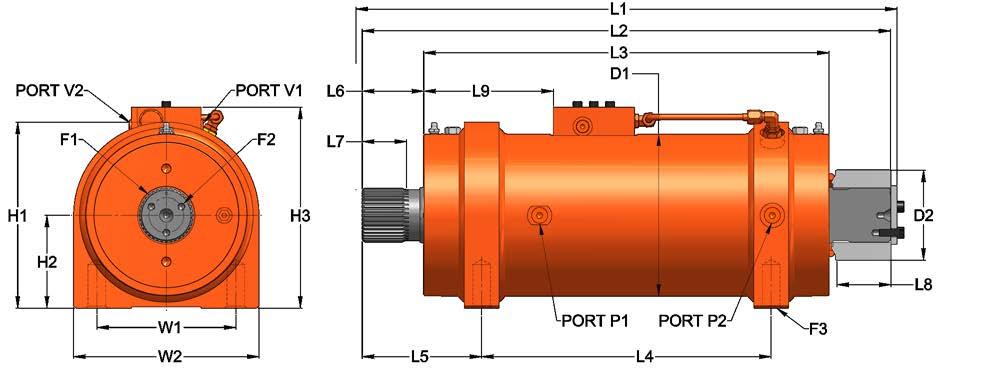

17 T-Serien Specifikationer D1 Husdiameter D2 Tillval splineadapterdiameter F1 Axelspline, båda ändarna F2 Axel med gängat monteringshål, båda ändarna, djup F3 Gängat monteringshål, husets fot (F4 T30-27, endast), djup H1 Total höjd (exklusive ventil) H2 Höjd till centrum H3 Total höjd (inklusive ventil) T M12 x 1.75 x35.1 M16 x 2 x T Metriska modeller M12 x 1.75 x35.1 M16 x 2 x uppfyller DIN5480. T Se ritningar för specifika detaljer. M12 x 1.75 x35.1 M20 x 2.5 x T M12 x 1.75 antal 1 x35.1 M22 x 2.5 x L1 Total längd, roterande, med adapter som tillval L2 Total längd, roterande, utan adapter som tillval L3 Total längd, ickeroterande L4 Monteringslängd L5 Monteringshålet till slutet på axeln L6 Axelförlängning L7 Splinelängd T T T T L8 Tillval splineadapterlängd L9 Husänden till ventil L10 Monteringslängd L11 Monteringshålet till slutet på axeln W1 Monteringsbredd W2 Total bredd för fot T T T T T20-25 T30-27 T20-45 T20-60 P1, P2 Portar, hus ISO /BSPP G -serien av portar. Storlekarna varierar från 1/8 till 1/4. Se ritningarna för detaljer. V1, V2 Portar, ventil ISO /BSPP G -serien av portar. Storlekarna varierar från 1/8 till 1/4. Se ritningarna för detaljer. Specifikationstabeller är endast avsedda som allmän referens. Se ritningen för de faktiska värdena och toleranserna. 17 Parker Hannifin Corporation

18 Anteckningar 18 Parker Hannifin Corporation

19 I överensstäelse med vår policy för fortsatt produktförbättring kan specifikationer och information i denna katalog ändras. Copyright 2017 av Parker Hannifin Corporation. Alla rättigheter förbehållna. VARNING FEL ELLER URVÄNLIG UTVECKLING ELLER OMSÄTTIGT ANVÄNDNING AV PRODUKTERNA OCH / ELLER SYSTEMEN SOM BESKRIVS HÄR ELLER RELATERADE PUNKTER KAN LÄMNA DÖD, PERSONLIG SKADA OCH EGENDOMS SKADE. Detta dokument och annan information från Parker Hannifin Corporation, dess dotterbolag och auktoriserade distributörer tillhandahåller produkt- och / eller systemalternativ för vidare utredning av användare som har expertis. Det är viktigt att du analyserar alla aspekter av din ansökan, inklusive konsekvenser av eventuella fel och granska informationen om produkten eller systemet i den nuvarande produktkatalogen. På grund av de olika driftsförhållandena och användningsområdena för dessa produkter eller system är användaren genom sin egen analys och provning ensam ansvarig för det slutliga urvalet av produkter och system och säkerställer att alla prestanda, säkerhet och varningskrav i ansökan är uppfylld. Produkterna som beskrivs häri, inklusive utan begränsning, produktegenskaper, specifikationer, mönster, tillgänglighet och prissättning, kan ändras av Parker Hannifin Corporation och dess dotterbolag när som helst utan föregående meddelande. Erbjudande om försäljning De produkter som beskrivs i detta dokument erbjuds härmed till försäljning av Parker Hannifin Corporation, dess dotterbolag eller dess auktoriserade distributörer. Detta erbjudande och dess acceptans regleras av bestäelser som anges på en separat sida i dokumentet "Erbjudande om försäljning". 19 Parker Hannifin Corporation
