1 Bergu pneumatiska transportsystem Pneumatiska transportsystem Innovativa lösningar, även för svåra och slitande material Kapacitet: kg / h Transport avstånd : 3 till 2000 m

2 Pneumatiska transportsystem Kundanpassade system. Bergu Scandinavia AB viktigaste princip är planering, tillverkning, installation och idrifttagning av hela system, speciellt konstruerade för att uppfylla kundens krav och bulkmaterial som skall bearbetas och transporteras. Produkt prövas i vårt Testcenter som genomförs för att stödja val av komponenter och processdesign. Konsekvent projektledning och schemaläggning förfaranden i kombination med omfattande dokumentation är viktiga komponenter för Bergu Scandinavia AB i samband med den framgångsrika hanteringen av projekten. Har du några frågor om våra produkter eller behöver du ytterligare information. Tveka inte att kontakta oss! Telefon : , e-post : rolf.bergu@telia.com

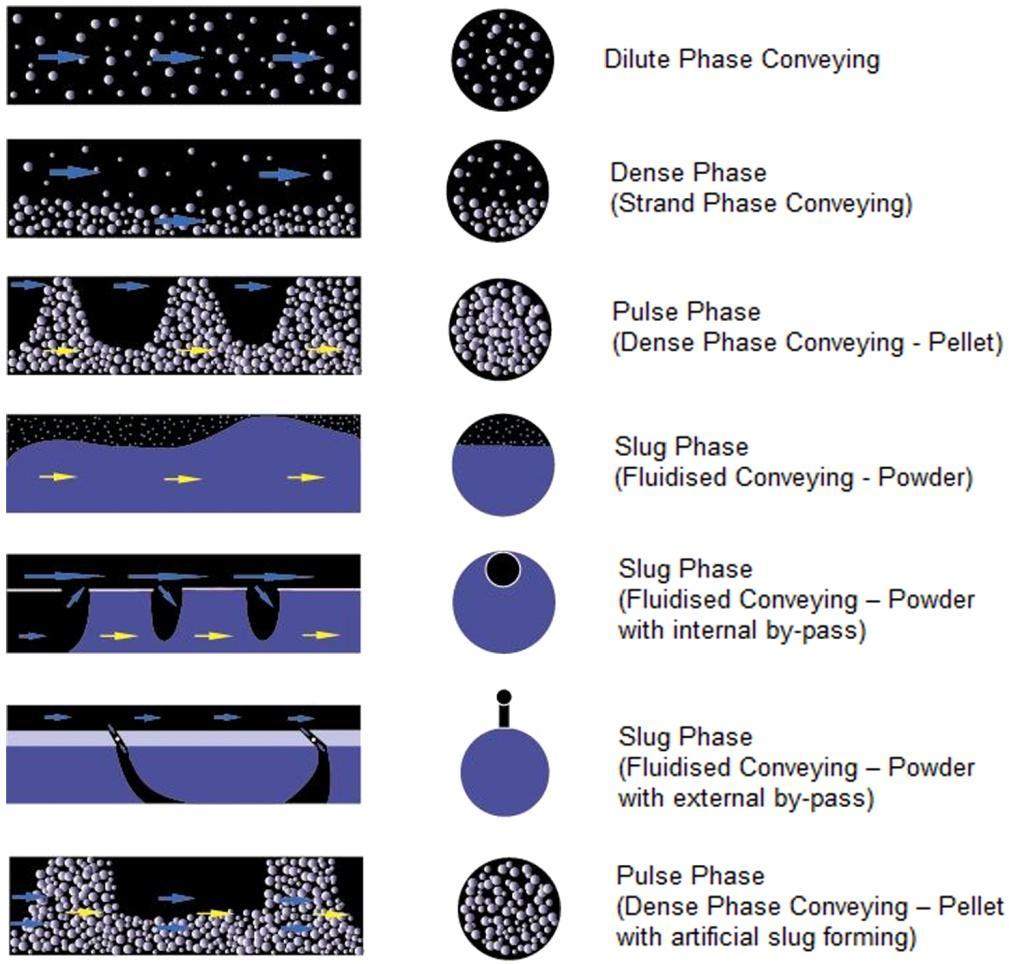

3 Schematisk överblick av pneumatiska transportsystem

4 Schematisk överblick av pneumatiska transportsystem

5 Kundanpassade lösningar för pneumatiskt transportsystem Bergu pneumatisk transportsystem: Låg driftskostnad Kontinuerlig eller sats Pålitlig och robust Dammfri och hygenisk Helautomatisk Skonsam transport Ingen segregation av material under transport Låg luftförbrukning Ekonomisk transport vid gas ex nitrogen transport. Minimal slitage på böjar och rör Enkel rengöring

6 Bergu Dilute Phase standard transport Dilute Phase Med 1 kg transportluft kan Bergu transportera 1 10 kg pulver. Transporthastighet m/sec. Transporttryck Bar Filter Big Bag Emptier Silo/Hopper Rotary valve

7 Bergu Dense Phase standard transport Dense Phase Med 1 kg of transportluft kan Bergu transportera kg pulver. Transporthastighet m/sec. Transporttryck 2,0 4.0 Bar Silo Filter Silo/Hopper Pneumatic Conveyor

8 Bergu Continues Dense Phase standard transport Dense Phase Med 1 kg of transportluft kan Bergu transportera kg pulver. Transporthastighet m/sec. Transporttryck 2,0 4.0 Bar Silo Filter Silo/Hopper Pneumatic Conveyor

9 Bergu Dense Phase Booster transport Dense Phase Med 1 kg of transportluft kan Bergu transportera kg pulver. Transporthastighet m/sec. Transporttryck 2,0 4.0 Bar Silo Air for booster Filter Silo/Hopper Pneumatic Conveyor

10 Bergu Slug Phase Internal By-pass transport Slug Phase Med 1 kg transportluft kan Bergu transportera kg pulver. Transporthastighet 5 15 m/sec. Transporttryck 2,0 5.0 Bar Silo Filter Silo/Hopper Pneumatic Conveyor Air for by-pass

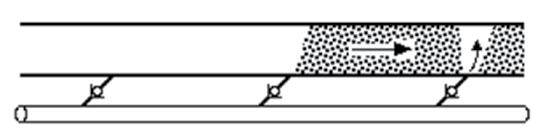

11 Bergu Slug Phase External By-pass Conveying Slug Phase With 1 kg of conveying air Bergu can transport kg of product. Conveying velocity 5 15 m/sec. Air pressure 2,0 5.0 Bar Silo Filter Silo/Hopper Pneumatic Conveyor Air for by-pass

12 Bergu Pulse Phase transport Pulse Phase Med 1 kg transportluft kan Bergu transportera kg pulver. Transporthastighet 1 5 m/sec. Transporttryck 3,0 7.0 Bar Silo Filter Silo/Hopper Pneumatic Conveyor Air for puls

13 Bergu Standard utrustning för pneumatisk transport Pneumatiska sändare frå 50 l l Bergu har ett stort sortiment av produkter för pneumatisk transport.

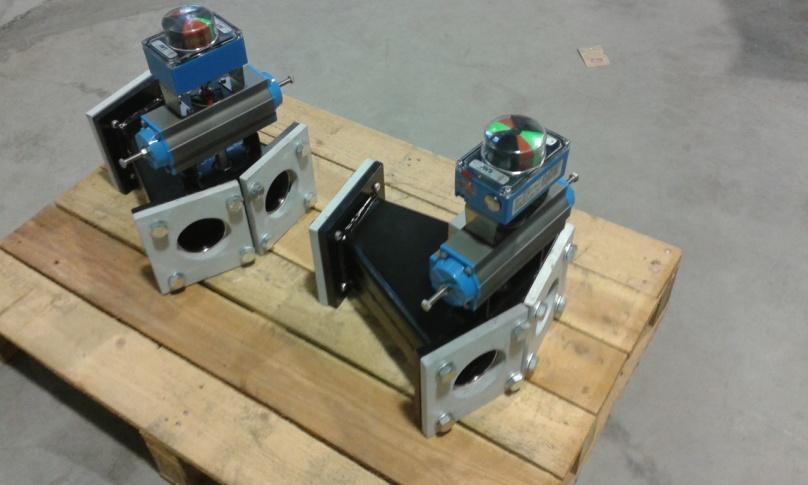

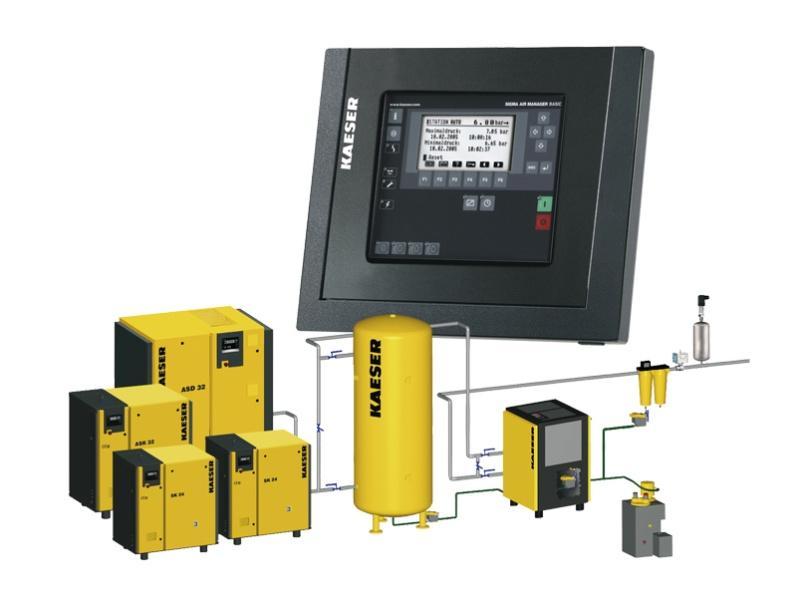

14 Utrustning för pneumatisk transport Pneumatisk sändare: Pneumatisk sändartank Växelventil Komplett tryckluftsanl.: För vacuum, låg, medium och högt tryck för transportsystem. Transportledning: Rör, flänsar och kopplingar, rörböjar, boosters.

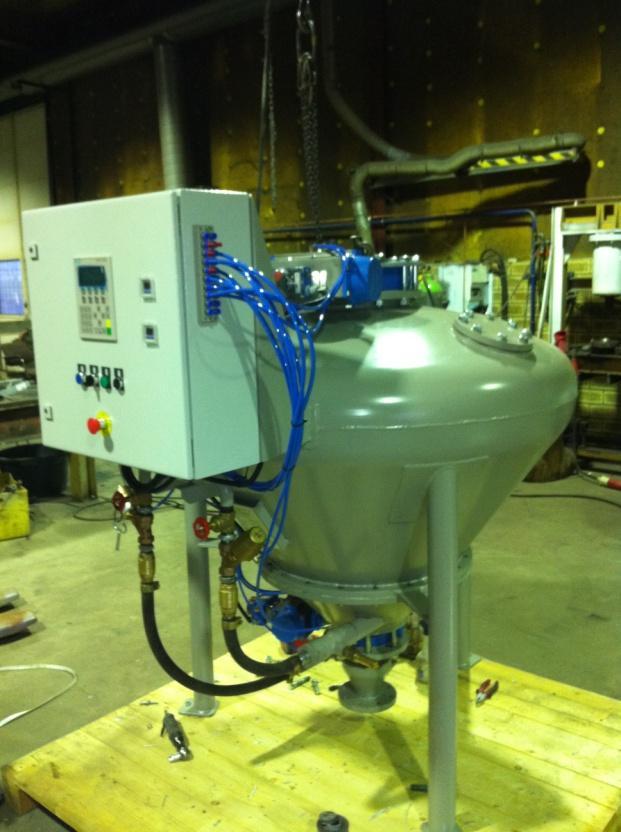

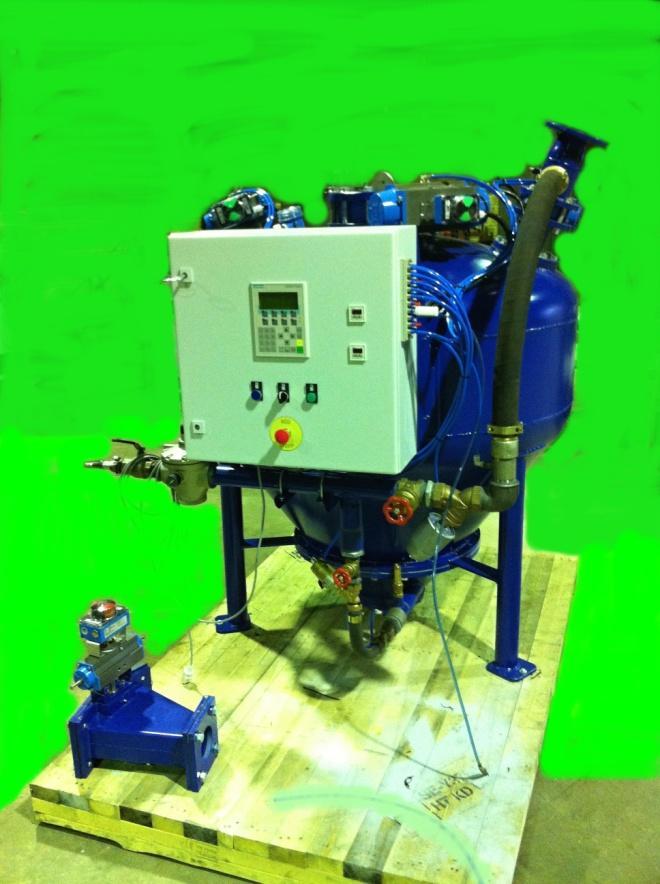

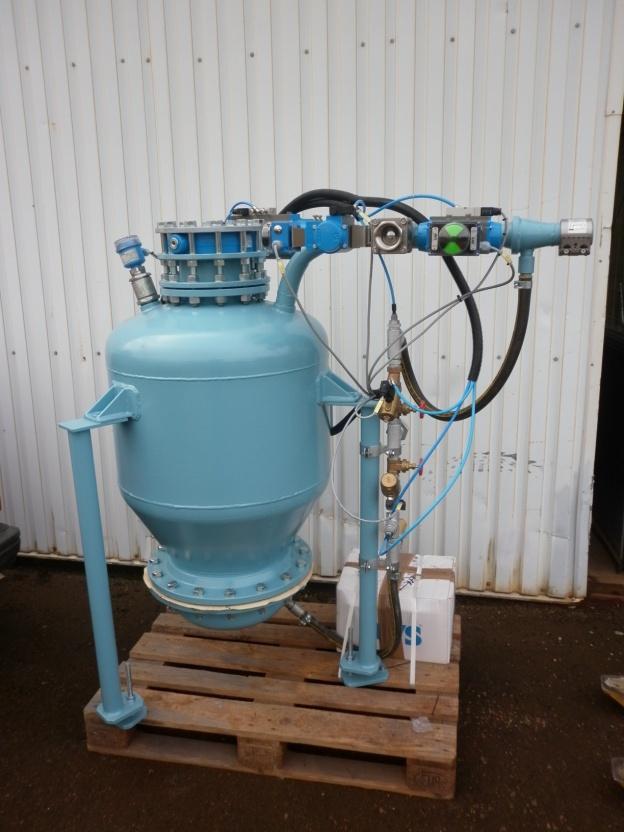

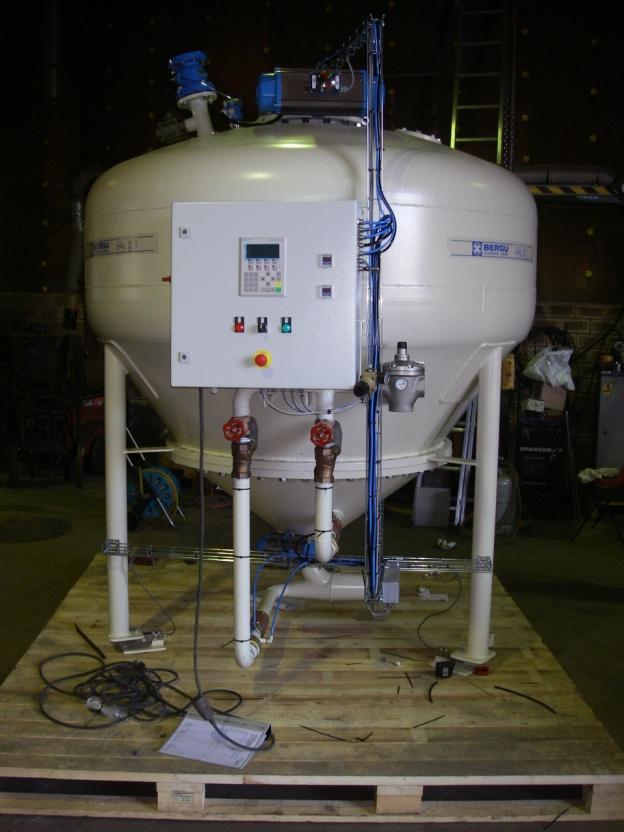

15 Pneumatisk sändartank

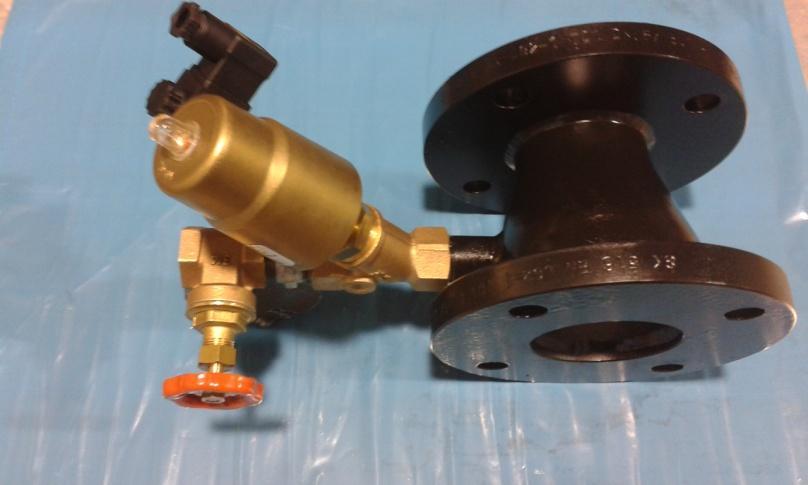

16 Utrustning för transportledning

17 Utrustning för pneumatisk transport Rörledning Special rörledning och slitrörböjar Växelventiler Filter Silo and mottagningsbehållare Siloutrustning Mät- och vågutrustning Made in SWEDEN Design in Sweden Built in Sweden This is BERGU
