1 Patronfilter Filtermaterial Det finns många olika filtreringsbehov för olika typer av material, som skall sugas/ventileras. Vi samarbetar med flera av världens största producenter samt ledande forskningsinstitut för filtermateriel. Detta borgar för att vi som leverantör skall kunna klara Era behov. Filter för sugning av torra och mycket fina partiklar - av cellulosapapper. Oljefilter för sugning av olja och oljehaltiga vätskor - av polyesterfibrer Standardfilter 2,38 m 2 vikt 1,7 kg Absolutfilter 1,56 m 2 vikt 2,3 kg Tvättbart filter för olje - och vätskesugning 2,38 m 2 vikt 2,2 kg Hållare för patronfilter Hållaren är avsedd för norcleans el- och ejektorsugare samt koppen under grovavskiljaren. Hållaren passar till samtliga patronfilter Hållare för patronfilter vikt 0,4 kg Filterpåse - uppsamling Engångs filterpåse system 50 volym 30 liter. Påsen används som förfilter. Detta filter samlar upp största delen av det uppsugna materialet och skyddar på så sätt kontrollfiltret. Tack vare att påsen är tillverkad i ett non-woven-material, så har den ett mycket lågt motstånd Engångs filterpåse L=725 B=575 5-pack Engångs filterpåse L=725 B= pack 29

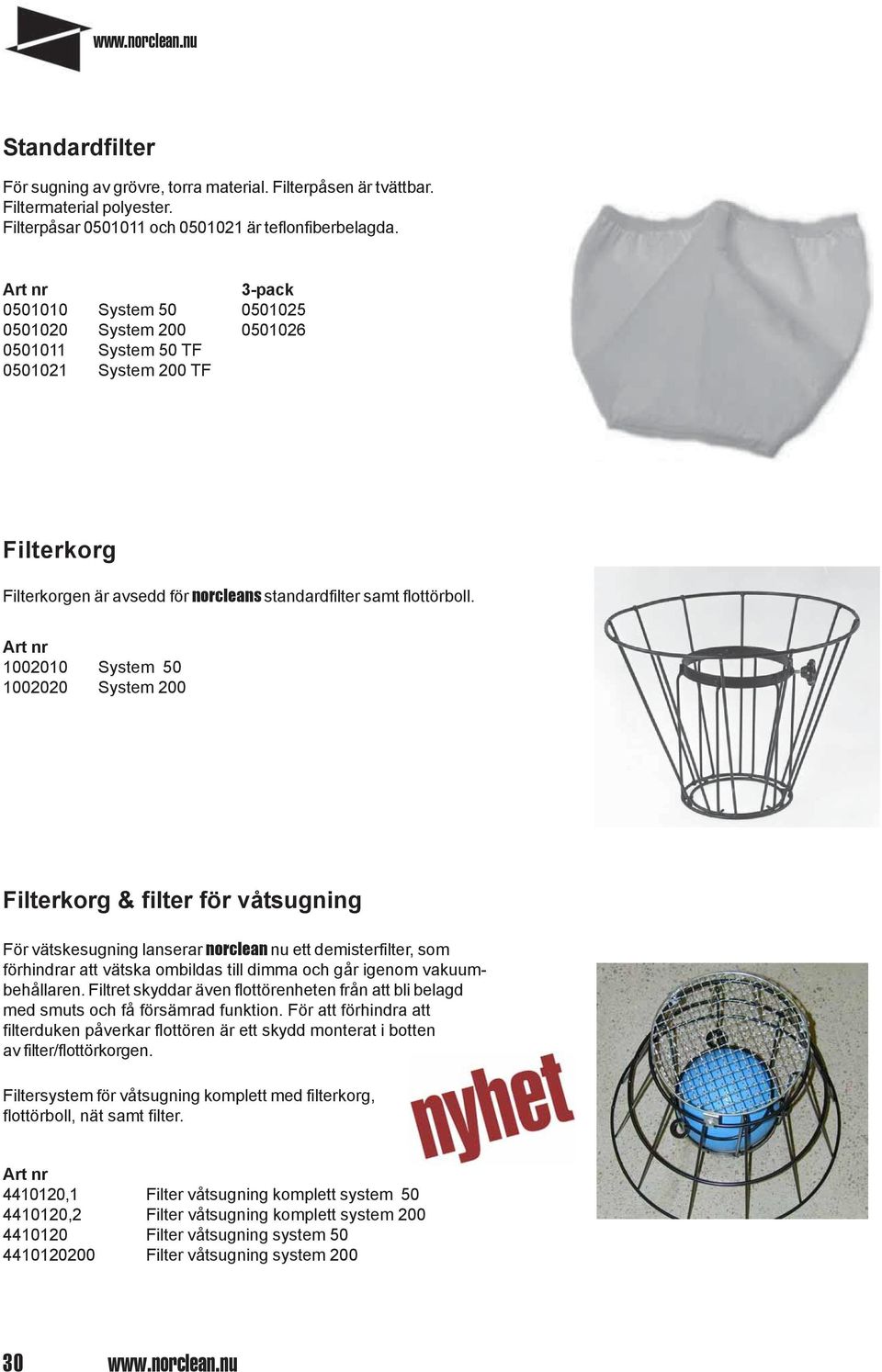

2 Standardfilter För sugning av grövre, torra material. Filterpåsen är tvättbar. Filtermaterial polyester. Filterpåsar och är teflonfiberbelagda. 3-pack System System System 50 TF System 200 TF Filterkorg Filterkorgen är avsedd för norcleans standardfilter samt flottörboll System System 200 Filterkorg & filter för våtsugning För vätskesugning lanserar norclean nu ett demisterfilter, som förhindrar att vätska ombildas till dimma och går igenom vakuumbehållaren. Filtret skyddar även flottörenheten från att bli belagd med smuts och få försämrad funktion. För att förhindra att filterduken påverkar flottören är ett skydd monterat i botten av filter/flottörkorgen. Filtersystem för våtsugning komplett med filterkorg, flottörboll, nät samt filter ,1 Filter våtsugning komplett system ,2 Filter våtsugning komplett system Filter våtsugning system Filter våtsugning system

3 Filterkorg för patronfilter system 50 Denna filterkorg är speciellt framtagen för att ge möjlighet att använda norcleans standardfilter som förfilter vid användning av patronfilter. Filterkorgen fästs på hållaren till patronfiltret. Filterkorgen är avsedd för norcleans standardfilter samt patronfilter Filterkorg system 50 Flottörboll Flottör vid sugning av stora mängder vätska. Bollen flyter upp och stänger av insugningen av vätskan System 50 / 200 NVF-filter Filtermaterialet i norcleans NVF-filter består av sintrad polyeten i stavform, vilket innebär, att filtren är självbärande. De finns i ett flertal olika storlekar och varianter alla med samma unika egenskaper hög avskiljningsgrad samt lättrensade. Inbyggd tryckluftstank, som med förinställda intervaller eller vid varje frånslag av sugaren backspolar filtret, för att det på nytt skall kunna starta med optimal verkningsgrad. Våra NVF-filter finns i enheter för system 50 med en filteryta på 1,6 m² samt system 200 med en filteryta på 3,15 m² alternativt 5,25 m². Filtren finns även som fristående filter, och man kan då ha otaliga kombinationer för att öka filterytan System 50 1,6 m System 200 3,15 m System 200 5,25 m 2 31

4 NVF filterstav med O-ring och mutter Då man byter filterstavar, skall även O-ring och mutter bytas. Vridmoment för mutter 5 Nm (handkraft ) Filterstav vyon F L=300 standard -70 o o C Filterstav vyon F L=500 standard -70 o o C Filterstav vyon F L=400 standard -70 o o C Filterstav vyon T L= Filterstav vyon T L= Filterstav vyon T L= Filterstav vyon PPF L= Filterstav vyon FA L= Packning för NVF 1,6-I Packning för NVF 3,15-I, 5,25-I Mutter för filterstavar O-ring för filterstavar Ventil för rensning (ny modell) Membran för rensningsventil (äldre ventil) Spollock för NVF-filter Elektropneumatiskt spjäll för att uppnå maximal rensning av filter typ NVF. Används speciellt till större anläggningar. Locket stänger luftflödet, så att man vid utlösningen av tryckluftstanken för renspolning förhindrar att luften går baklänges mot sugaren, utan all luft riktas neråt mot filterenheten, och man får på så vis en optimal verkningsgrad på rengöringen Spollock NVF intag D=102 D=602 H=153 mm vikt 15,5 kg Väggsilo för NVF-filter Denna silo används framför allt som uppsamlingsbehållare i kombination med NVF-filter. Den finns i två utföranden system 50 samt system 200. Uppsamlingsbehållare, som är mycket lämplig att kombinera med ett NVF-filter samt silo i olika utföranden Silo med väggfäste system 50 d=51 mm volym 47 liter D=390 H=330 mm vikt 12,6 kg Silo med väggfäste system 200 d=76 mm volym 67 liter D=591 H=620 mm vikt 25 kg 32

5 Behållare system 50 Dessa behållare är speciellt framtagna för att klara våra sugare med stora undertryck och ofta mycket tuffa miljöer. Behållarna är som de flesta av våra produkter pulverlackerade på fabriken i Sandefjord. Vi levererar behållare i system 50 och 200 samt silos i olika utföranden. Utöver pulverlackerat utförande levererar vi i rostfria och syrafasta material Behållare med avtappningskran R2 samt sugstuts D=51 mm vikt 9,3 kg Behållare med sugstuts D=51 mm vikt 9,3 kg Behållare att användas i dubbelbehållarsystem Behållare utan intag vikt 7,1 kg Handtag till behållare Kulventil 2 OBS! Till norclean behållare system 50 med intag D=51 mm skall användas slanganslutning art nr Behållare system Behållare med avtappningskran R11/4 samt sugstuts D=51 mm försedd med pump 230 V AC Volym under sugstuts 40 lit Behållare med pump 110 V AC Spännhandtag Alla behållare kan utrustas med spännhandtag för att hålla sugare eller avskiljare på plats Spännhandtag 2 st Behållare system 50 rostfritt SS Behållare med sugstuts D=51 mm vikt 7,4 kg Behållare utan sugstuts vikt 7,9 kg Behållare med sugstuts D=51 mm samt avtappningskran R 2 vikt 9,0 kg Behållare för dubbelbehållarsystem Fakta behållare system 50 Alla behållare system 50 har 40 liters rymd under sugstuts. Saknas sugstuts är volymen 67 l. Behållarna är koniska. D=390 H=630 mm. OBS! Slanganslutning art nr

6 Behållare system Behållare utan intag D=590 H=875 mm vikt 18,4 kg Behållare med intag D=51 D=590 H=875 mm vikt 18,6 kg Tillbehör Slanganslutning till behållare Handtag till behållare Behållare system 200 med intag Behållare med intag D=76 mm D=590 H-875 mm vikt 19 kg Slanganslutning till behållare Handtag till behållare Alternativa slanganslutningar Slanganslutning mm Slanganslutning mm Slanganslutning mm Behållare system 200 med kran Behållare med avtappningskran R2 samt intag D=51 mm D=590 mm H=875 mm vikt 20,8 kg Slanganslutning till behållare Handtag till behållare Kulventil 2 Tillbehör Slanganslutning till behållare Slanganslutning D=51 mm 34

7 Tralla fast system 50 Liten smidig tralla för transport av behållare system 50. B-550 L=860 H=1000 mm vikt 14,7 kg Hjul D=125 samt 225 mm Tralla system Tralla för behållare med pump Tillbehörskorg Tralla tippbar system 50 Smidig tralla för transport och tömning av behållare system 50. Behållaren är upphängd i ledade vipparmar, som fungerar som gångjärn vid tömning. Tralla för transport och tömning av behållare system 50 B=550 L=860 H=1000 mm vikt 13,6 kg Hjul D=125 samt 225 mm Tralla tippbar system Tillbehörskorg Vipparm Tralla dubbel tippbar system 50 Smidig tralla för transport och tömning av två behållare system 50. Behållarna är upphängda i ledade vipparmar, somfungerar som gångjärn vid tömning Tippbar tralla system 2x Tillbehörskorg Vipparm Mobil lätt och robust tralla för två behållare L=1480 B=550 H=1000 mm vikt 16,5 kg Hjul D=125 samt 225 mm Tillbehörskorg för trallor Tillbehörskorg för ram system

8 Tralla för silo system 50 För silo system 50 och behållare. Trallan är utrustad med gaffellådor för truckhantering. Trallan har två fasta och två svängbara hjul D=200 samt 250 mm L=1480 H=1500 B=720 mm vikt 53 kg Tralla för silo system Vipparm Tralla NT-4 system 200 Behållaren hålls på plats med en bygel som fälls över behållaren. Stora hjul D=305 mm L=1050 H=830 B=850 mm vikt 20,1 kg Tralla NT-4 system 200 Tralla tippbar system 200 Tippbar tralla för gaffeltruckshantering. Samtliga behållare system 200 passar i denna vagn. Lämplig för tömning av tungt material eller tömning i containers. L=990 H=1150 B=730 vikt 59 kg hjul D=200 mm Tippbar tralla system

9 Silo system 50 för vägg och ben Denna silo lämpar sig framför allt till hantering av mindre mängder spån, sand och granulat o dyl i mindre centralsuganläggningar. Med spännhandtag och sugintag D=51 mm. Silosarna har hållare för ben eller fäste för siloram eller vägg. Volym 58 l Silo system 50 för vägg Silo system 50 för ben x ben L=1500 mm vikt 3 x 5,1kg - benen är böjda Slitplatta för silo system 50 Silo system 200 för vägg och ben Denna silo system 200 är avsedd att sitta på vägg. Den är försedd med spännhandtag för att hålla sugare eller föravskiljare och har ett sugintag på 76 mm, där man med olika slanganslutningar på 51, 63 och 76 mm kan ansluta slangar. Med spännhandtag och sugintag för slanganslutning D= mm. Silosarna har hållare för ben eller fäste för siloram eller vägg. Volym 146 l Silo systen 200 för vägg D=591 H=1115 mm vikt 44 kg Silo systen 200 för vägg u/stuts D=591 H=1115 mm vikt 44 kg Silo system 200 för ben D=591 H=1115 mm vikt 44 kg Silo system 200 för ben u/stuts D=591 H=1115 mm vikt 44 kg Slanganslutning mm Slanganslutning mm Slanganslutning mm Slitplatta för silo system Stutshållare D=76 aluminium Triangelram system 200 Triangelram för silo system 200 med hållare för ben. Avstånd mellan benen 1106 mm x triangelram system 200 vikt 10,1 kg cc ben 1106 mm x ben böjda 1 st L=1500 mm 5,5 kg x ben raka 1 st L=1500 mm vikt 5,1 kg x ben raka 1 st L=2200 mm vikt 7,9 kg x stag för ben vikt 2,1 kg x hållare för stag vikt 0,35 kg 37

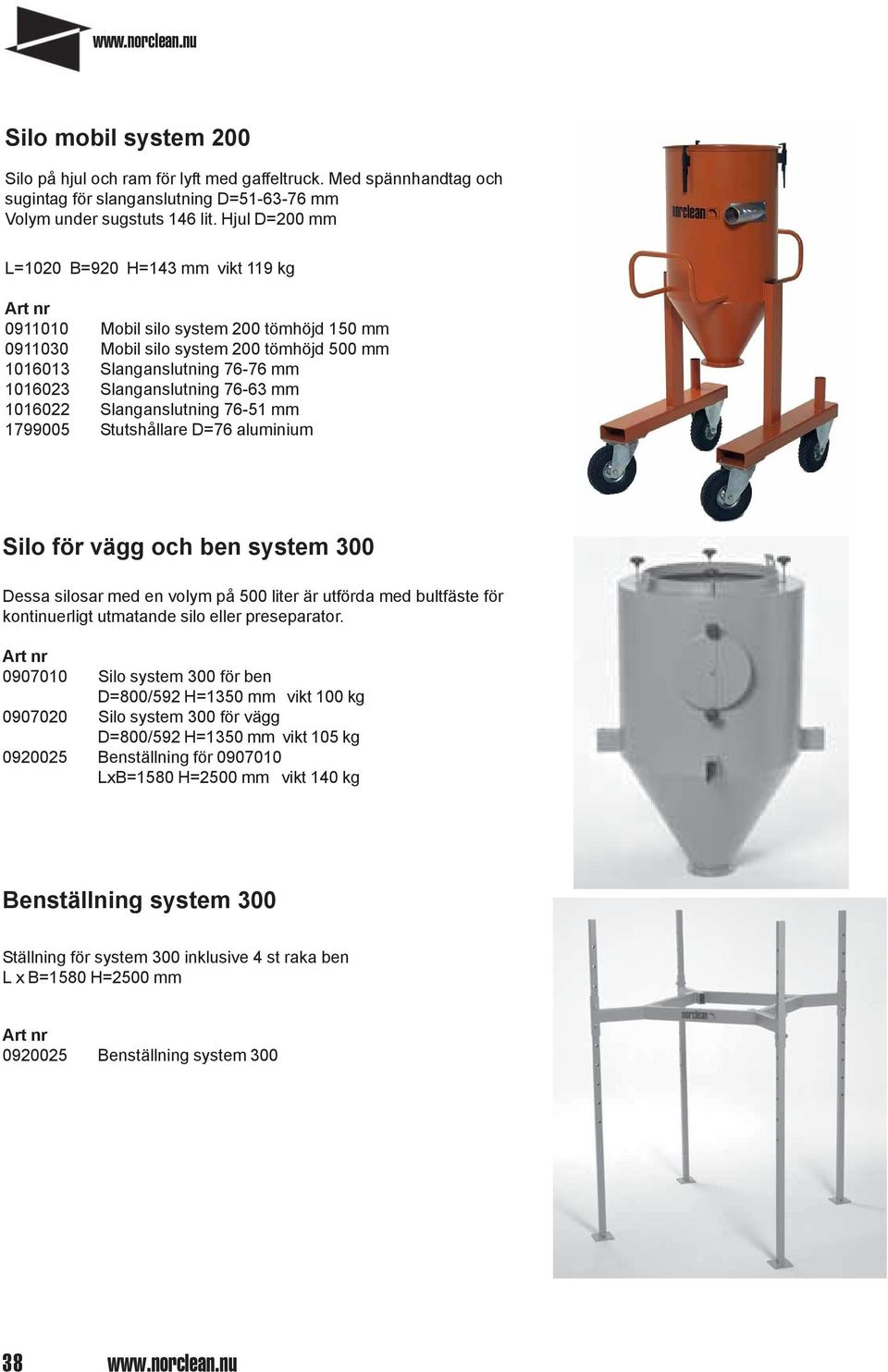

10 Silo mobil system 200 Silo på hjul och ram för lyft med gaffeltruck. Med spännhandtag och sugintag för slanganslutning D= mm Volym under sugstuts 146 lit. Hjul D=200 mm L=1020 B=920 H=143 mm vikt 119 kg Mobil silo system 200 tömhöjd 150 mm Mobil silo system 200 tömhöjd 500 mm Slanganslutning mm Slanganslutning mm Slanganslutning mm Stutshållare D=76 aluminium Silo för vägg och ben system 300 Dessa silosar med en volym på 500 liter är utförda med bultfäste för kontinuerligt utmatande silo eller preseparator Silo system 300 för ben D=800/592 H=1350 mm vikt 100 kg Silo system 300 för vägg D=800/592 H=1350 mm vikt 105 kg Benställning för LxB=1580 H=2500 mm vikt 140 kg Benställning system 300 Ställning för system 300 inklusive 4 st raka ben L x B=1580 H=2500 mm Benställning system

11 Kontinuerligt utmatande silo system 200 En tidsstyrning sköter om detta automatiskt och tömmer den övre silon efter den tid som är inställd. Silon monteras på en silo 200/300 och utrustas med en balansventil. En växelventil sörjer för att det i den nedre silon är antingen under- eller övertryck. Vikt 42,2 kg D=602 Ht=750 Hp=490 mm Kontinuerligt utmatande silo system 200/300 Siloram dubbel Ram med gaffellådor. Standardhål för montage på båda sidorna Ram för silo system Ram för silo system sidig C Ram för silo system sidig för blästerklocka Siloram enkel Ram med gaffellådor. Standardhål för montage på en av sidorna C Ram för silo system 50 för Ram för silo system 200 för

12 Utmatningsventil pneumatisk & manuell Pneumatiskt styrd tömningsventil. Sammanbyggd med ejektorsugare kan man enkelt koppla så att ventilen öppnas vid varje frånslag. Manuellt manövrerad tömningsventil Pneumatisk ventil inv D=150 mm vikt 2,5 kg Packning Manuell ventil inv D=150 mm vikt 2,9 kg Packning Utmatningsventil balans Utmatningsventil som regleras med en justerbar motvikt. När vakuumkällan stängs av, öppnas ventilen med hjälp av det uppsamlade materialet, som skall matas ut Balansventil med justerbar motvikt inv D=150 mm vikt 3,1 kg A Balansventil för big bag-hållare Packning Utmatningsventil premaflex Utmatningsventil med tryckluftsstyrd slanghylsa, som styr utmatningsfunktionen. Ventilerna levereras med anslutningsfläns till silo samt reduceringsventil Premaflexventil inv D=60 H=275 mm vikt 13,5 kg Premaflex slanghylsa Premaflexventil inv D=75 H=305 mm vikt 18 kg Premaflex slanghylsa Premaflexventil inv D=95 H=340 mm vikt 26 kg Premaflex slanghylsa 95 Alla premaflexventiler levereras med reduceringsventil. 40

13 Utmatningsventil Butterfly En vridspjällsventil för tömning av silo. Med ventilen är det mycket lätt att dosera material i utmatningen. Ventilen är 100-procentigt vakuumtät Vridspjällventil 100% tät inv D=150 mm H=45 mm vikt 4,3 kg Packning Säckhållare För enkel och rationell utmatning till säck med norclean utmatningsventiler. Säckhållarna levereras med spännrem för infästning av säck. Säckhållare för system 50, 200 samt Säckhållare för , -230 D=400 H=700 mm Säckhållare för , -241, -242 D=400 H=70 mm B Säckhållare för inkl packning och remfäste H=70 mm vikt 3,2 kg 1080 Plastpåse 50 lit extra kraftig plast Säckhållare BigBag Säckhållare framtagen för tömning till storsäck. Enheten innehåller en utmatningsventil typ balans, som öppnar och tömmer vid varje frånslag av vakuumenheten. Ramen runt ventilen är till för att sträcka ut säcken, och tuben är utrustad med spänne för en dammfri utmatning. Vid vägg/rammontage används distansfäste för att öka distansen från vägg/ram Bigbag-hållare med utmatningsventil L=800 H=200 B=600 mm vikt 17,5 kg 1085 Big bag 1000 kg 1 m 3 / 0,5 m 3 OBS! Vid montage på silo 200 liter används Distansfäste 41
