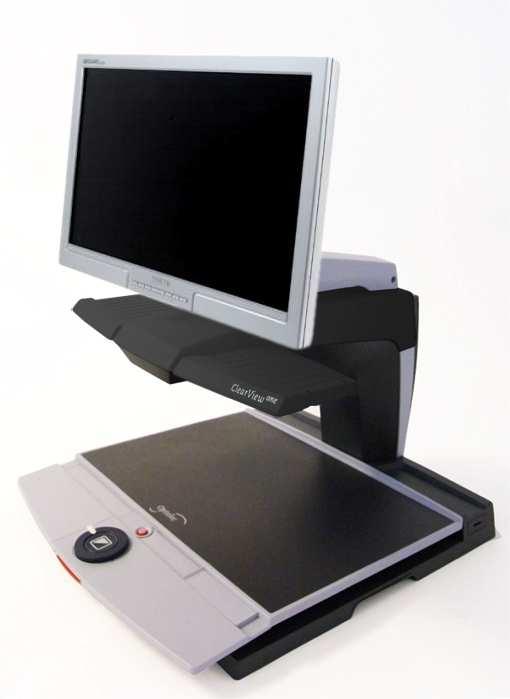

3 1 Grattis till din ClearView One Grattis till inköpet av din ClearView One från Optelec. ClearView One är ett förstorande videosystem med autofokus designat för människor med svag syn. ClearView One ger dig möjlighet att njuta av läsning, skrivning, titta på foton, utöva hobbyarbeten, handarbeten och mycket mer. Var god läs noga igenom denna manual innan du installerar och börjar använda ditt system. Om du har ytterligare frågor eller behov efter att du läst denna manual, tveka inte att kontakta oss eller din lokala återförsäljare. Clearview One levereras med en ej specificerad standardmonitor monterad på en monitorarm. Vilken monitor som levereras med beror på dagsutbudet av lämpliga monitorer. Normalt skall det inte vara nödvändigt at justera något på monitorn, men om man önskar göra det så hänvisas till manualen för den. Sida 3 av 16

4 2 Säkerhet och underhåll Läs noga igenom dessa instruktioner innan du installerar ditt system. Behåll denna användarmanual som en guide vid framtida förfrågningar. Använd ClearView One inomhus. Utsätt inte enheten för extrema eller snabba förändringar i temperatur eller luftfuktighet. Placera inte din ClearView+ nära ett element, annan värmekälla eller i direkt solljus. Dessa förhållanden kan skada enhetens elektronik eller optik. Placera inte detta system på en instabil yta. Systemet kan falla och gå sönder eller skada användaren. Håll monitorn i ett ordentligt grepp när du justerar in den på plats för att garantera stabilitet i hela systemet. Läsbordet innehåller rörliga delar. Ta det försiktigt när du justerar skärmpositionen eller manövrerar läsbordet. Skada kan uppstå om fingrar eller kläddelar fastnar i de mekaniska delarna. Om du har svårigheter att använda enheten säkert, var god sök råd eller kontakta din återförsäljare. Kontakta din återförsäljare för att få service om utrustningen kräver det. Öppna inte din enhet då detta upphäver garantin. Enheten innehåller inga delar som får utsättas för användarservice. Om du flyttar ClearView One till en annan plats, drag ut monitorsladden från basenheten för en enkel och säker transport. Bär basenheten med hjälp av bärgreppen på båda sidor om basenhetens bord. Stäng alltid av strömmen när systemet inte används. Drag alltid ut sladden innan du rengör systemet. Använd en mjuk fuktig tygbit för att rengöra utsidan. Använd inte Sida 4 av 16

5 rengöringsmedel eller slipmedel eftersom dessa skadar din enhet. Använd enbart den medföljande strömadaptern. Sida 5 av 16

6 3 Uppackning, installation och inställningar ClearView+ är ett modulbaserat system med en standard VGA-utgång. Detta betyder att du kan ansluta din ClearView One till nästan vilken VGA-kompatibel datormonitor som helst, såsom CRT-monitorer eller TFT-monitorer. Din ClearView+ består av: - Basenheten med läsbordet och en inbyggd kontrollpanel. - Elektronikboxen med en kameramodul, ljuskälla samt in- och utgångar. - Strömadapter och kablar för att ansluta ClearView+ till ett vägguttag. - Användarmanual och ett installationsschema. - Bildskärm med arm. **Om ditt ClearView+system levereras i separata moduler, ta hjälp av det medföljande installationsschemat för att installera de separata modulerna. Packa försiktigt upp alla moduler innan installationen. Efter installationen kan du slå igång din ClearView+ via den lilla runda röda på/av-knappen på läsbordet. Det tar ungefär 10 sekunder för kameraenheten att förbereda innan den visar en bild. Inom ungefär 1 minut kommer ljuskällan på din ClearView+ att nå full ljusstyrka vilket krävs för en optimal bildkvalité. Spara helst förpackningen för att kunna använda den om systemet skall transporteras i framtiden. Förpackningen kan Sida 6 av 16

7 alltid återlämnas till Polar Print för återvinning, annars kan kartongen återvinnas som wellpapp och övrigt förpackningsmaterial som brännbart avfall. Sida 7 av 16

8 4 Handhavande Håll dina händer på vriststöden på framkanten av läsbordet när du använder din ClearView One. Slå Av / På Tryck på knappen Av/På för att slå på både systemet och monitorn. ClearView+ kommer att starta upp med samma färg som var aktiverad när den stängdes av. En monitor av annan modell än ClearView+ måste slås på/av separat. Justera förstoringen Vrid på förstoringsknappen, i centrum av kontrollpanelen, medurs för att öka förstoringen och moturs för att minska förstoringen. Olika visningslägen När man trycker på denna knapp växlar man mellan olika visningslägen. 1- Fotoläge med full färgskala 2- Läsläge: Detta läge förstärker kontrasten på förgrunden och bakgrunden. Bilder och text visas i svart-vitt. 3- Inverterat läsläge: Detta läge inverterar bakgrundsoch förgrundsfärgen med förstärkt kontrast. Sida 8 av 16

9 Genom att trycka på knappen för att växla visningsläge och autofokuslås samtidigt kan man välja vilka färger som skall visa i de båda läslägen som finns (artificiella färger). Varje tryck ger en ny färgkombination. Olika alternativ för reglage Längst till höger på läsbordet finns tre knappar som kan döljas under ett plastlock. Locket kan dölja alla eller några av knapparna. Autofokuslås ClearView+ har ett system för automatisk fokus. Systemet fokuserar automatiskt på alla material som placeras under kameran för att producera en skarp bild på bildskärmen. När man slår igång ClearView+ kommer systemet att starta i autofokusläge. Tryck på knappen för autofokus för att stoppa den kontinuerliga fokuseringen. Detta är användbart när man skriver, målar eller utför handarbeten. När autofokusen befinner sig i låst läge tänds ett rött ljus på den centrala kontrollknappen (läge / förstoring). För att åter slå igång autofokus, tryck på knappen för autofokus igen. Den röda ljusindikatorn kommer att slås av. Ett långt tryck på denna knapp aktiveras en ljuspunkt på läsbordet. Detta ljus befinner sig i mitten på läsbordet och visar var mitten på bildskärmsbilden finns. Placera en penna i indikatorljuster på läsbordet och du kommer att se pennan i mitten på bildskärmen. Sida 9 av 16

10 Justera kontrasten Tryck ner och håll inne den högra knappen för att öka kontrasten på bilden som visas på skärmen. Tryck på den vänstra knappen för att minska kontrasten. Broms på Läsbordet Tryck upp den röda knappen en aning i framkanten av bordet för att låsa bordets rörlighet. Den låsta positionen gör att det går att använda bordet i en stabil position. Det underlättar vid handskrivning eller målning på läsbordet. Bordet kan låsas upp genom att trycka knappen uppåt igen. Notera: När strömmen är avslagen eller ej ansluten kommer bromsen automatiskt att aktiveras (låst position). När ClearView One går igång kommer bromsen automatiskt att inaktiveras (upplåst position). Försäkra dig om att läsbordet ligger i startpositionen innan du slår av enheten. 5 Pedal som extra tillbehör Det går att köpa till en pedal som extra tillbehör. Pedalen ansluts till kontakten på enhetens baksida och används för att växla mellan bild från den inbyggda kameran, en ansluten PC eller annan ansluten VGA-källa såsom en extern kamera. det finns två lägen, hel kamerabild och hel datorbild. Sida 10 av 16

11 6 Felsökning Ingen bild visas på din ClearView+monitor efter du slagit igång enheten: - Kontrollera att strömmen är igång (röda strömknappen på läsbordet). - Kontrollera alla kabelanslutningar och hårdvaruanslutningar. - Kontrollera att monitorn är igång om det inte är en ClearView+monitor. Bilden är ur fokus - Kontrollera statusen på autofokuslåset (rött ljus runt lägesknappen betyder låst fokus). Tryck fokusknappen för att återvända till autofokus. - Rengör spegeln i kameraenheten noggrant med en tygbit som ej repar. - Rengör monitorn med en tygbit som ej repar, fuktad med glasrengöring. Bilder och text är grå eller har dålig kontrast - Tryck på lägesknappen för att växla till läsläge med hög kontrast. - Öka ljusstyrkan/kontrasten via kontrollpanelen. - Om du använder din egen monitor: ändra inställningarna för ljusstyrkan och kontrasten på din monitor. Läsbordet går ej att flytta eller är svårrörligt - Lås upp bordet genom att dra i spaken under framkanten av bordet. - Kontrollera om glidskenorna är nedsmutsade med damm eller annat. Sida 11 av 16

12 Nollställning Om du upplever svårigheter med handhavandet kan du prova nollställa enheten till fabriksinställningarna. Slå av enheten, vänta 3 sekunder, tryck sedan ner samt håll inne på/av-knappen i 3 sekunder. Din ClearView+ startas med standardinställningar. Sida 12 av 16

13 7 Garantivillkor Optelec garanterar att din ClearView+ skall vara fri från defekter i material och sammansättning vid tiden för dess leverans. Garantin är inte överförbar och gäller ej för grupper, flera användare eller verksamheter. ClearView+ har designats för slutanvändare / enskilda inköpare för användning i hem- och kontorsmiljöer. Optelec reserverar rättigheterna till att reparera eller ersätta en inköpt ClearView+ med en liknande eller bättre produkt. Under inga omständigheter skall Optelec eller dess återförsäljare ställas till svars för skador som uppkommit av indirekta omständigheter. Optelec tar inget ansvar för användning av denna enhet på annat sätt än det beskrivet i denna manual. Polar Print lämnar 3 års garanti. Sida 13 av 16

14 8 Uppfyllda krav Denna produkt uppfyller säkerhets- och EMS-kraven för följande direktiv: EN 60065: 2002 EN : 1997 EN class B: 1999 EN : 1992 CENELEC generic emission standard EN : 1997 Generic immunity standard EN 14971: 2001 Risk analysis Medical devices 93/42/EEC Class 1, Medical device directive 89/336/EEC, EMC directive 73/23/EEC, Low Voltage directive Denna enhet bär märkning med godkännande från CE, FCC och UL. 9 Specifikationer för ClearView One Fokus : Autofokus Förstoring : 2,5 X 50 X med 17 bildskärm, 3 X 60 X med 19 bildskärm Dimensioner för enhetens bas : 44 x 50 cm Strömförsörjning : Volt AC. 12 Volt / 8.3A max. Frekvens i strömnätet : Hz Effekförbrukning : 40 W Effektförbrukning i viloläge : 1 W Sida 14 av 16

15 Operationsförhållanden Temperatur Luftfuktighet : +5 C to +35 C : < 70%, ingen kondensering Lagrings- & transportförhållanden Temperatur : -10 C till 40 C Luftfuktighet : < 95 %, ingen kondensering Inga ytmaterial är allergiframkallande. Denna instruktionsbok gäller i tillämpliga delar för följande artikelnummer: Sida 15 av 16
