1 ' SmartView Synergy SI Version

2 Polar Print SmartView Synergi SI Användarmanual

3 INNEHÅLLSFÖRTECKNING Användarmanual för SmartView Synergy SI... 5 Om HumanWare Viktig säkerhetsinformation... 6 Störningar Översikt över SmartView Synergy SI Introduktion Packa upp systemet Konfigurering Montering Fysisk beskrivning av SmartView Synergy SI SmartView Synergy SI Anslutningar Använda läsbordet Justera bildskärmen Kontrollpanel och knappar Beskrivning av kontrollpanelens knappar På /av Knapp för att välja läsläge Läsläge med andra färger Läsläge med begränsat antal färger Färglägesknappen Ändra förstoring Ratt för ljusstyrka Huvudmeny Navigera i menyn Använda reglage Alternativ i huvudmeny Färg (endast färgläge) Färg (endast färgläge) Fokus Ljudsignaler Språk Visning av förstoringsnivå Frekvens på omgivningsbelysning Startbild Systeminformation Återställ till fabriksinställningar

4 5 Felsökning Om skärmen är svart: Om bilden är suddig: Om texten ser grå ut eller har låg kontrast: Om färgerna är bleka: Om kontrasten är låg: Om ljusstyrkan är låg: Om positionsindikatorslampan inte visas: Om det finns ett begränsat antal artificiella färger: Om du har fastnat i menyn: Om startskärmen inte försvinner: Om SmartView Synergy SI återställs: Om läsbordet inte går att röra: Skicka tillbaka för service Återvinning Tekniska specifikationer Produktens mått och vikt Förstoringsintervall Belysning Nätadapter Utrustningsklassificering (IEC 601-1) Miljö Garanti

5 Användarmanual för SmartView Synergy SI Copyright 2010 tillhör HumanWare med ensamrätt. Ingen del av denna publikation får reproduceras eller distribueras i någon form eller på något sätt, ej heller förvaras i en databas eller i ett informationshämtningssystem, utan skriftligt tillstånd från HumanWare Limited. Alla åtgärder har vidtagits för att säkerställa att informationen i denna publikation är korrekt vid tillfället för utgivningen av upplagan. Varken HumanWare Limited eller HumanWares agenter tar på sig något ansvar för fel eller utelämnanden. Inget ansvar tas heller för skador som orsakats genom användning av den information som publikationen innehåller. Om HumanWare HumanWare ( är världsledande inom tekniska hjälpmedel för synskadade. HumanWare skapar produkter för människor som är blinda, har nedsatt syn och/eller har inlärningssvårigheter. De innovativa produkterna från HumanWare omfattar BrailleNote, det ledande anteckningshjälpmedlet för blinda i utbildning, affärsverksamhet och personligt bruk, samt Victor Reader-serien med världsledande digitala ljudboksspelare och HumanWares unika läsmaskin myreader2 för människor med nedsatt syn förutom SmartView Synergy SI. 5

6 1 Viktig säkerhetsinformation Behåll denna användarmanual, den kan behövas i framtiden. Använd SmartView Synergy inomhus. Utsätt inte enheten för extrema eller snabba förändringar i temperatur eller luftfuktighet. Placera inte din Läs-TV nära ett element, annan värmekälla eller i direkt solljus. Placera Läs-TV:n på et stabilt bord. Systemet kan falla och gå sönder eller skada användaren. Läsbordet och bildskärmen innehåller rörliga delar. Ta det försiktigt när du justerar skärmpositionen eller manövrerar läsbordet. Om du har svårigheter att använda enheten säkert, var god sök råd eller kontakta din återförsäljare. Kontakta din återförsäljare vid eventuella problem. Öppna inte din enhet då detta upphäver garantin. Enheten innehåller inga delar som får utsättas för användarservice. Om du flyttar SmartView Synergy till en annan plats, håll i bärgreppen på båda sidor om basenhetens bord. Stäng av apparaten när den inte används. Drag alltid ut sladden innan du rengör systemet. Använd en mjuk fuktig tygbit för att rengöra utsidan. Använd inte rengöringsmedel eller slipmedel eftersom dessa skadar din enhet. Använd enbart den medföljande strömadaptern. 6

7 En varningsetiketten för LED-ljus (klass 2) finns placerad på undersidan av basenhetens plasthuvud, enligt ritningen nedan. Stirra inte in i LEDljuset! 7

8 Varning! Lyft ej i bildskärmsarmen Belasta inte läsbordet för hårt när det är utdraget. 8

9 Störningar Det kan uppstå tillfälliga försämringar av bilden om SmartView Synergy SI utsätts för ett kraftigt radiofrekvensfält, elektrostatisk urladdning eller tillfälliga elektriska störningar. En elektrostatisk urladdning (orsakad av statisk elektricitet) kan orsaka att skärmen släcks. Om detta skulle inträffa skall enheten slås av och sedan på igen. Denna produkt har som en säkerhetsfunktion utrustats med en jordad kontakt och skall bara anslutas till jordat eluttag. Kontakta en elektriker för att byta ut ditt eluttag mot ett jordat uttag vid behov. Elektromagnetisk kompabilitet: Användning av tillbehör och kablar som inte har specificerats av HumanWare kan resultera i ökad stålning och kan förorsaka störningar. SmartView Synergy SI skall inte användas i närhet av annan utrustning. 9

10 2 Översikt över SmartView Synergy SI Introduktion SmartView Synergy SI är ett elektroniskt förstoringssystem, Läs-TV, som förstorar text, föremål och handlingar för att hjälpa till med att återställa och bibehålla självständigheten hos personer med synproblem. Packa upp systemet Förpackningen innehåller följande artiklar: Synergy SI-basenhet LCD-skärm Kontrollpanel Nätadapter (med kabel) Användarhandbok Komma igång-guide Konfigurering SmartView Synergy SI har en integrerad 22 tums bildskräm och en fast kontrollpanel. En fjärrkontrollpanel finns som tillbehör. OBS! Fjärrkontrollpanelen är ansluten till basen genom en kabel. Den fasta kontrollpanelen är ansluten till den integrerade LCD-skärmen. Alla kontrollpanelens egenskaper finns också på fjärrkontrollpanelen. 10

11 Montering 1. Lyft basenheten ur lådan genom att hålla i enhetens nederdel. 2. Ta ut bildskärmen ur lådan. 3. Placera bildskärmen högst upp på armen och dra den försiktigt nedåt. 4. Anslut kablar och ström till LCD-skärmen. 11

12 5. Anslut nätadaptern och nätsladden. OBS! Enheten kan levereras förmonterad. Varning: Lyft inte enheten i armen. Lyft endast genom att hålla i handtagen i enhetens nedre del. 12

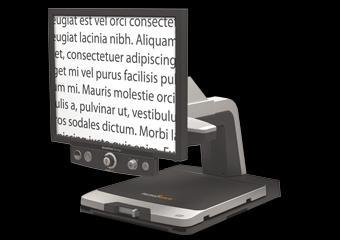

13 Fysisk beskrivning av SmartView Synergy SI SmartView Synergy SI 1- Bildskärm 2- Kontrollpanel 3- Kamera och positionsindikator 4- Låsning av läsbord 5- Läsbord 6- Anslutningar 13

14 Anslutningar 1- Strömanslutning 2- USB-underhållsport 3- Anslutning till fjärrkontroll Använda läsbordet Det som skall förstoras placeras på läsbordet. Rör sen läsbordet för att förstora olika delar av det som placerats på det. För att läsa en text flyttar du bordet mot dig och letar upp början av meningen. Flytta bordet till vänster för att följa meningen när du läser vidare. För att byta rad flyttar du bordet till höger och aningen bort från dig själv. Läsbordet är utrustat med läsbordslåsning. Reglaget för låsningen finns i mitten av bordets framkant. Det går att ställa reglaget i mellanlägen så att läsbordet går trögare utan att vara helt låst. För att öka motståndet i läsbordet drar du reglaget till höger. Ju mer du skjuter reglaget till höger, desto svårare blir det att flytta läsbordet. När reglaget står längst till höger kommer läsbordet att befinna sig i låst läge. För att minska motståndet flyttar du reglaget till vänster. Justera bildskärmen Bildskärmens vinkel och höjd kan justeras för att ge en bra läsergonomi. För att justera bildskärmen håller du i båda sidor av skärmen. Flytta skärmen upp eller ned för att justera skärmen i höjdled. Luta skärmen framåt / bakåt och vrid vänster / höger tills du hittar det bästa läget. 14

15 3 Kontrollpanel och knappar. Från vänster till höger består kontrollpanelen av följande knappar och rattar: 1 - Läsläge 2 - Färgläge 4 - Förstoringsratt 6 - Ljusstyrka 7 - På / av Beskrivning av kontrollpanelens knappar På /av Strömknappen är den sista knappen till höger. Den används för att slå på och av SmartView Synergy SI. När systemet är påslaget lyser lamporna över bordet och strömknappen lyser grönt. Knapp för att välja läsläge Knappen för att välja läsläge med ökad kontrast finns längst till vänster på kontrollpanelen. När man är i färgläge - tryck på knappen för läsläge för att växla till läsläge med ökad kontrast. I läsläge är det lättare att läsa en text. Det går att välja olika färgkombinationer. Läsläge med andra färger Tryck ytterligare gånger på läslägesknappen för att bläddra genom de 16 kombinationerna av för- och bakgrundsfärger. Den valda färgkombinationen kommer att sparas som ditt val när enheten stängs av. Läsläge med begränsat antal färger Det går att begränsa antalet färgkombinationer. För att växla mellan alla färginställningar och begränsad färginställning trycker du in och håller ned Läsläge i fem sekunder. Ett bekräftelsepip kommer att höras om alternativet ljudsignaler på har aktiverats i huvudmenyn. 15

16 Om du trycker och håller ned Läsläge i fem sekunder när du har valt inställningen för alla 16 färgkombinationer kommer färgkombinationerna att begränsas: aktuella för- och bakgrundsfärger, inverterade för- och bakgrundsfärger, svart på vitt och vitt på svart. Observera att aktivering av begränsade färger är ditt aktuella val är svart på vitt eller vitt på svart kommer att begränsa de tillgängliga alternativen till dessa två kombinationer. OBS! Läsläges-knappen används också för att lämna menyn, samt för linjeoch rullgardiner. Färglägesknappen I läsläge kan du använda färgknappen för att växla till färgläge. I detta läge visas bilder i alla färger. OBS! Om du trycker in och håller ned knappen Färg i två sekunder aktiveras huvudmenyn. När du är i denna meny, kommer färgknappen att användas för att göra urval. Ändra förstoring Förstoringsratten används för att ändra storlek på bilden som visas på skärmen. Vrid ratten medurs för att öka storleken eller vrid den moturs för att minska storleken. Det finns 24 olika förstoringsnivåer. Ratt för ljusstyrka I läsläge eller färgläge kan du vrida ratten för ljusstyrka medurs eller moturs för att öka eller minska ljusnivån. Separata ljusnivåer sparas för ökade kontrast- eller färglägen. OBS! Från menyn används ratten för ljusstyrka för att bläddra genom menyalternativen. Ratten för ljusstyrka används också för att justera ljusstyrka, färg eller kontrast via menyn. När du använder linje- och övertäckningsalternativet används ratten för ljusstyrka för att flytta och justera linjen och övertäckningarna. När den används för att navigera mellan menyalternativ eller för att justera linje och övertäckningar, ändrar inte knappen Ljusstyrka aktuell ljusstyrka. 16

17 4 Huvudmeny För att komma till huvudmenyn trycker du in och håller ned färgknappen i två sekunder. Ett pipljud hörs och huvudmenyn visas på skärmen. Observera att icke-felsignaler kan inaktiveras i huvudmenyn. Navigera i menyn När menyn används kommer kontrollpanelens normala funktioner att ersättas av menyfunktioner. Ratten för ljusstyrka används för att flytta upp och ned mellan menyalternativen. Färgknappen används för att välja alternativ. Knappen för läsläge används för att flytta upp från undermenyn för språk till huvudmenyn. Den används också för att lämna huvudmenyn och gå tillbaka till applikationen. Använda reglage Reglage används vid reglering av kontrast- och färgmenyalternativ. Använd ratten för ljusstyrka för justering när ett reglage visas. En medurs vridning på ratten ljusstyrka ökar värdet i inställningen medan en moturs vridning minskar värdet i inställningen. Bekräfta det nya värdet genom att trycka på färgknappen. Tryck på knappen för läsläge om du vill avbryta ändringen som gjorts för den valda inställningen och återvända till menyn. Alternativ i huvudmeny Huvudmenyn utgörs av följande delar: Färg (endast färgläge) Vid val av detta alternativ visas ett reglage för färg, som gör att du kan justera färgnivåer. Färger kan endast justeras i färgläge. Alla försök att justera färg i textläge kommer att resultera i en felsignal. Färg (endast färgläge) Det går att snabbt växla mellan två olika inställningar för färgnivåer, naturliga eller förstärkta färger. De fungerar som förinställda värden som du kan välja och ändra. Fokus Det går att växla mellan autofokus och fast fokus. Det fasta fokusalternativet är användbart t.ex. vid handarbeten. Även när man skriver kan det vara användbart för att kameran inte skall fokusera på pennan, men den 17

18 automatiska fokuseringen är så snabb så de flesta användare anser inte att det är nödvändigt att koppla bort den när man skriver. Ljudsignaler Det går att stänga av ljudsignaler. Felsignaler fortsätter vara aktiverade. Språk Det går att välja visningsspråk på skärmen. Följande språk stöds: Amerikansk engelska, kanadensisk franska, brittisk engelska, tyska, spanska, finska, italienska, holländska, norska, portugisiska och svenska. Visning av förstoringsnivå Välj detta alternativ för att aktivera eller inaktivera visning av förstoringsnivå nivå när förstoringens ändras. Frekvens på omgivningsbelysning Två alternativ finns tillgängliga: 50 Hz och 60 Hz. Välj enligt ditt lands elfrekvens. Exempel: 50 Hz används i Europa och Japan, 60 Hz i Nordamerika. Startbild Detta menyalternativ används för att aktivera eller inaktivera startbilden när systemet har slås på. Systeminformation Vid val av detta alternativ visas startskärmen som normalt visas när systemet startas upp. Återställ till fabriksinställningar Använd detta alternativ för att återställa systemets originalinställningar. 18

19 5 Felsökning Om skärmen är svart: Slå av enheten och slå på den igen. Det kan hjälpa om videoinställningarna har blivit fel. Kontrollera att nätadaptern är rätt ansluten. Kontrollera att strömmen är på i vägguttaget. Kontrollera att den gröna strömindikatorn lyser. Kontrollera att alla kablar är korrekt anslutna. Kontrollera att skärmen är påslagen. Detta gäller endast för externa skärmar. Den inbyggda bildskärmen slås på automatiskt när enheten aktiveras. Kontrollera att nivåerna för ljusstyrka och kontrast är uppvridna. Vrid förstoringsratten moturs för minimal förstoring. Om bilden är suddig: Försök att flytta ditt läsmaterial från läsbordet och sätt sedan tillbaka det igen. Kontrollera om fokus är inställt på automatiskt eller fast. Se fokus i avsnittet för huvudmenyns alternativ. Rengör skärmen med en rengöringsvätska för glas. Om texten ser grå ut eller har låg kontrast: Tryck på knappen läsläge för att ställa in förstärkt kontrast. Kontrollera ljusstyrka och kontrast. De skall vara inställda på minst 50 %. Observera att kontrasten inte kan justeras läsläge, byt till färgläge först. Se avsnittet om läsläge för mer information. Kontrollera om lamporna över läsbordet är påslagna. Om färgerna är bleka: Kontrollera att färginställningen i menyn är 100 %. Kontrollera om lamporna över läsbordet fungerar. 19

20 Om kontrasten är låg: Kontrollera kontrastinställningen i menyn. Kontrasten kan endast justeras i färgläge. Om ljusstyrkan är låg: Kontrollera ljusstyrkan. Använd ljusratten för att göra justeringar. Kom ihåg att det finns olika inställningar för färg- och läs-läge. Kontrollera att båda lamporna över läsbordet fungerar. Om positionsindikatorslampan inte visas: Ta bort alla föremål från läsbordet och se om positionsindikatorslampan är synlig på läsbordsytan. Vissa färger på papprets som skall förstoras kan dölja ljuset från positionsindikatorn. Den syns bäst på vitt papper. Om det finns ett begränsat antal artificiella färger: Tryck på knappen för läsläge för att säkerställa att läsläge är valt. Tryck in och håll ned knappen för läsläge i fem sekunder tills du hör ett pip. Om du har fastnat i menyn: Tryck på knappen för läsläge. Tryck på På / av för att slå av enheten och slå sedan på den igen. Om startskärmen inte försvinner: Tryck på På / av för att slå av enheten och slå sedan på den igen. Kontakta återförsäljaren eller teknisk support. Om SmartView Synergy SI återställs: Kontrollera alla anslutningar och försäkra dig om att de är korrekt inkopplade. Kontakta återförsäljaren om enheten fortsätter att återställas. 20

21 Om läsbordet inte går att röra: Säkerställ att bordslåset inte är aktiverat. Läsbordet är låst om reglaget står längst till höger. För reglaget till vänster för att låsa upp och minska friktion. Försäkra dig om att det inte finns några föremål i närheten av din arbetsyta som hindrar dig från att flytta bordet. Bordets bana måste också vara fri från hinder. Övriga problem: Slå av och på SmartView Synergy SI. 6 Skicka tillbaka för service Kontakta din återförsäljare eller teknisk support om du har problem med din SmartView Synergy SI. 7 Återvinning Om du inte längre behöver SmartView Synergy SI:s så försök först se om den kan återanvändas av någon annan. Är livslängden slut skall systemet lämnas till återvinning. Det går alltid att lämna tillbaks Smartview Synergi SI till Polar Print för återvinning. 21

22 8 Tekniska specifikationer Produktens mått och vikt Konfigurering Bredd Djup Minimal höjd Maximal höjd Vikt 22 tums skärm 508 mm 533 mm 533 mm 635 mm 15,7 kg/ Förstoringsintervall 22 tums skärm: 2,4x till 75x Belysning LED-produkt av klass 2 Genomsnittlig livslängd: mer än timmar Nätadapter Inspänning: Strömstyrka: Effekt: V AC Hz 0,9 A 92 W Utrustningsklassificering (IEC 601-1) Typ av skydd: Klass I Höljets skyddsgrad IP20 Kontinuerligt driftläge Miljö Drifttemperatur Transport och förvaringstemperatur Driftfuktighet Transport och förvaringsfuktighet Driftaltitud Transport och förvaringsaltitud Transport- och förvaringsbarometertryck 10 till 40 C -20 till 60 C 20 % till 80 % (RF) 10 % till 95 % (RF) -200 till m -200 till m kpa 22

23 9 Garanti Denna enhet är en högkvalitetsprodukt, byggd och förpackad med omsorg. Alla enheter och komponenter har garanti mot alla operativa fel enligt följande: Garantitid; 3 år. Garantin täcker delar och arbete. Om någon defekt skulle uppstå så kontakta närmaste återförsäljare eller tillverkaren. Kontakta HumanWare eller kontrollera vår webbsida för andra språkversioner av denna handbok. 23
