TL / BE 10 / BKE / BKE REV VKM / BP 10 / BPR 10 / BP 100 / BPR 100 / BPR 100 PRO / BP 1000 BK / RM / BC 1000 / BCR 1000 / RMS / WS 320 BIO

Transkript

1 Slagklippare för lantbruk och grönytor TL / BE 10 / BKE / BKE REV VKM / BP 10 / BPR 10 / BP 100 / BPR 100 / BPR 100 PRO / BP 1000 BK / RM / BC 1000 / BCR 1000 / RMS / WS 320 BIO be strong, be KUHN

2 2

3 TL BE 10 BKE BKE REV VKM BP 10 BPR 10 BP 100 BPR 100 BPR 100 PRO BP 1000 BK RM BC 1000 BCR 1000 RMS WS 320 BIO EN SLAGKLIPPARE FÖR VARJE ANVÄNDNINGSOMRÅDE! Kraven på slagklippare avsedda för användning i lantbruk och för underhåll av grönytor varierar beroende på växtmaterial, rådande förhållanden och operatörskraven. I KUHN s breda utbud av slagklippare till lantbruk och landskapsskötsel finns det en modell för praktiskt taget varje situation. HÖGKVALITATIV PUTSNING ÄR YTTERST VIKTIGT Välklippta växtrester och material från grönytor är en vän för din jord när det gäller bekämpning av ogräs, skadedjur och sjukdomar och för att snabbt bryta ned organiska material till matjord. Detta görs enklast om växtresterna fi nputsas, om arbetshöjden är jämn och om resterna sprids ut jämnt över ytan. TRE KRITERIER FÖR FELFRI PUTSNING En rotor med stor diameter, tillräcklig överlappning mellan slagorna och en hög linjär hastighet. Är dessa tre krav uppfyllda fi nns inga hinder för ett perfekt klippresultat. KUHN uppfyller dessa villkor med sina rotorer och kompletterar med spiralformad montering av slagorna som dels ökar sugkraften för ett renare snitt, dels sprider ut resterna jämnt på marken. Innehåll Fördelarna med putsning sid. 4 Introduktion till KUHN slagklippare sid. 6 Slagklippare (gräs) sid. 8 Universalklippare sid. 14 Slagklippare (fält) sid. 28 Val av slagor sid. 38 Tekniska specifi kationer sid. 40 En del modeller är inte tillgängliga i alla länder. Fråga din lokala återförsäljare. 3

4 VARFÖR PUTSNING? På betesmarker och fält erbjuder slagklippare många användningsområden och agronomiska fördelar. En anpassad hantering av skörderester är en integrerad del av dagens jordbruksproduktion, särskilt vid minimerad jordbearbetning, där skörderester normalt inte plöjs ned, utan blandas med jorden i ytskiktet. Finputsning och en jämn spridning är nyckelfaktorer för att: - påskynda nedbrytning och omvandling till humus. - skapa gynnsamma förhållanden för enhetlig groning hos efterföljande gröda. - bekämpa vissa skadedjur, sjukdomar och ogräs. 4

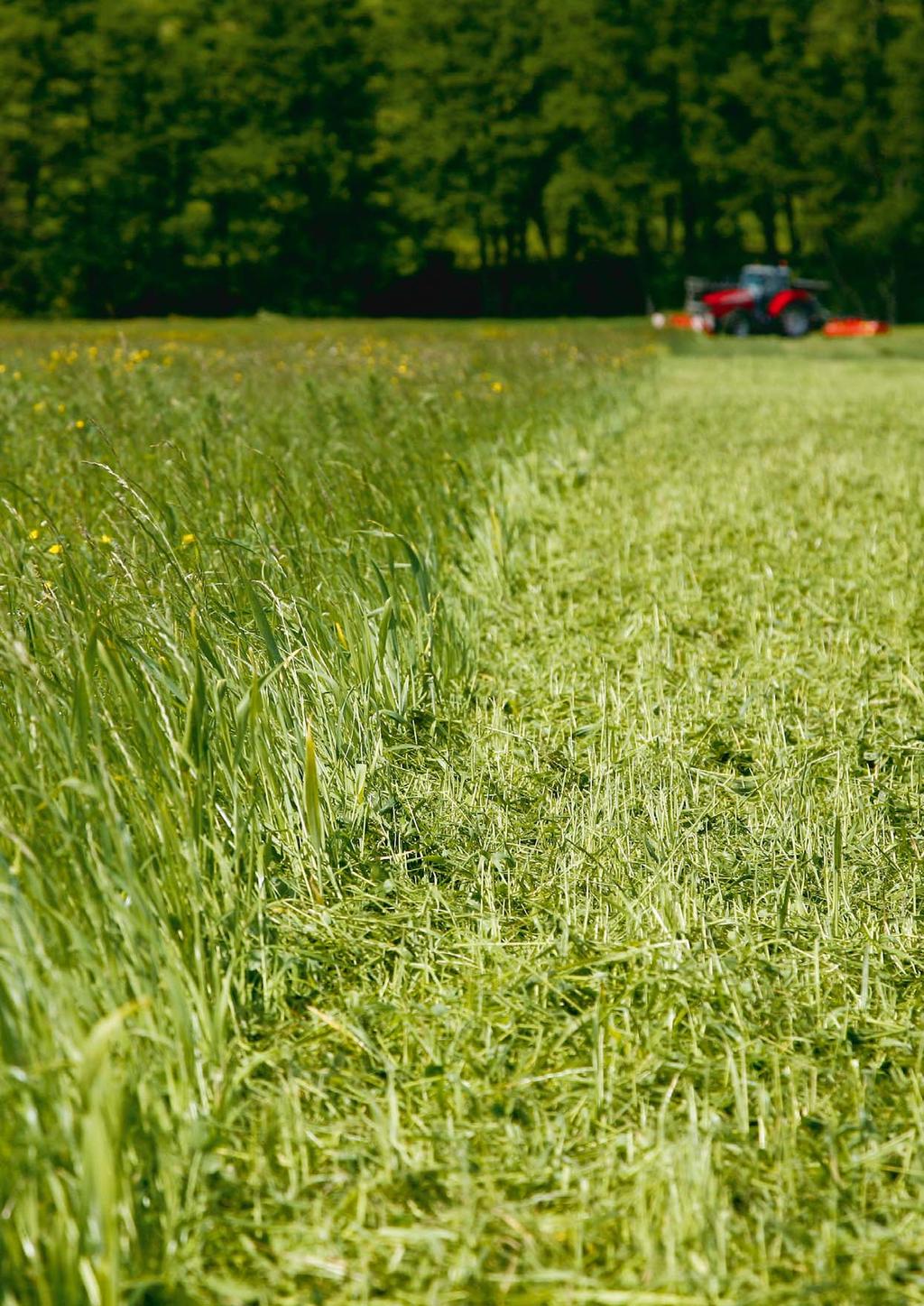

5 Underhålla eller förbättra betesmark Boskap väljer det bästa gräset, vilket gör att mindre attraktiva sorter blir kvar på betesmarken. Om detta lågkvalitativa gräs inte putsas, kommer det att spridas genom frön eller växtutbredning. Detta sänker den övergripande kvaliteten på betesmarkerna och följaktligen även avkastningen för djurhållningen. Effektiv destruktion av tillfälliga täckgrödor Putsning av tillfälliga grödor för att försvaga och förstöra dem före sådd av nästa gröda är ett miljövänligt alternativ till kemisk besprutning. I detta sammanhang är det viktigt att även tänka på miljöbestämmelser och -lagstiftning, både på regional och internationell nivå. Stöd för markens bördighet Inblandning av organiskt material är den viktigaste åtgärden för att förbättra markens bördighet. Ju fi nare växtresterna sönderdelas, desto större yta organiskt material får mikroorganismerna att angripa och bryta ned till humus. En hög humushalt har många fördelar: förbättrad förmåga att binda vatten och ta upp näringsämnen, minskat näringsläckage, förbättrad markstruktur och -stabilitet samt ökad biologisk aktivitet. Jämn groning hos efterföljande gröda Växtrester som fi nhackas och sprids ut jämnt underlättar en hög precision vid sådd av efterföljande gröda. Det bör inte fi nnas kvar majs eller halm som inte har brutits ned eftersom detta kan förhindra normal groning och tillväxt hos grödan. Håll ogräset borta Många ogräs sprider sig från fältgränsen in på fältet där de breder ut sig över hela åkern om de inte stoppas. En effektiv förebyggande åtgärd är klippning av gräsremsor längs fältkanterna för att stänga ute losta med fl era ogräs. Ingen övervintringsmiljö för skadedjur och sjukdomar En del modeller fi nns inte i alla länder. Fråga din lokala återförsäljare. Växelbruk med hög andel majs och vete skapar idealiska förhållanden för skadedjur och sjukdomar. Putsning är ett effektivt instrument för att förstöra majsstubben som tjänar som övervintringsmiljö för skadedjur som den europeiska majsmotten. En snabbare nedbrytning gör också att inga växtrester ligger kvar på markytan tills vetet blommar nästa gång, vilket förhindrar överföring av fusariumsporer (se tabell nedan). Effekten av jordbearbetningsåtgärder och putsning av relativa DONinnehåll (mycotoxin förbunden med fusarium) på vete. Källa: långtidsförsök Boigneville - Arvalis, det franska institutet för lantbruksforskning. DON (plöjning 100 %) Jordfräs Putsning jordfräs Semavator Direktsådd Putsning direktsådd

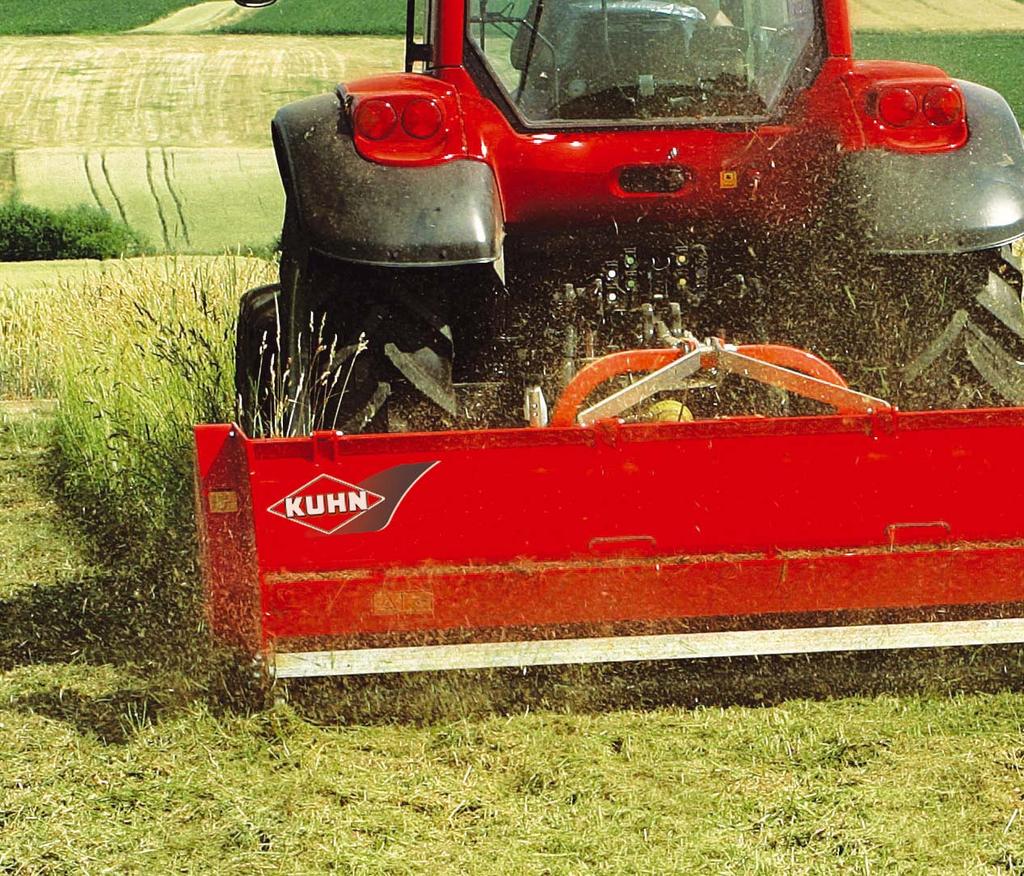

6 KUHN SLAGKLIPPARE KLIPPKVALITET OCH -TEKNIK NÄR DEN ÄR SOM BÄST KUHN s slagklippare har utvecklats med fokus på två stora utmaningar: - robusta maskiner med lång livslängd, - hög klippkvalitet, vilket betyder fullständig och fin putsning av allt restmaterial på fältet, av tillfälliga täckgrödor, oönskad tillväxt eller oönskade grässorter på betesmarkerna. 6 KUHNS FÖRDELAR FÖR OPTIMAL PUTSNING De konkreta tekniska lösningarna är lika många och mångsidiga som KUHN s sortiment av slagklippare. Varje modell är perfekt anpassad eller kan anpassas optimalt för sin uppgift och rådande förhållanden. Men gemensamt för dem alla är egenskaper som ger förbättrad putsning och maskinerna har även gjorts ännu robustare och mer tillförlitliga. Läs mer om KUHN s fördelar i översikten nedan. En del modeller fi nns inte i alla länder. Fråga din lokala återförsäljare.

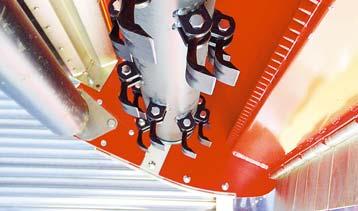

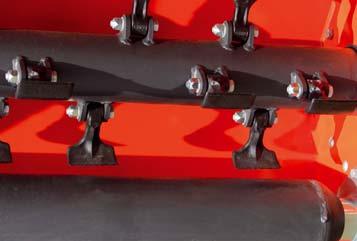

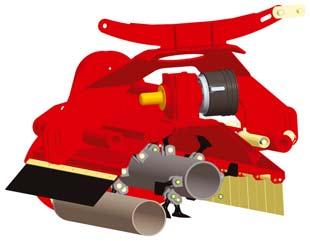

7 KUHN-lösning Klippkvalitet Syfte Spiralformad montering av slagor* Ökad sugeffekt: alla växtrester samlas upp och leds in i rotorhuset Rotorhastighet och diameter Förbättrad sugeffekt och maximal aggressivitet Slagor Stort urval av slagor för alla typer av växtrester Motstål* Valsen placerad så nära rotorn som möjligt* Förbättrad putsning till följd av minskat avstånd mellan motstål och slagor Mycket exakt markföljning, valsen rengörs av slagorna, växtresterna kastas ut över valsen för snabbare nedbrytning KUHN-lösning Höghållfasthetsstål Lyftram Lagerskålar i bronslegering / bärtapparna spärrade mot rotation Dubbelt skydd på insidan av huven* Antalet kilremmar Powerband-kilremmar Automatisk remspänning* NON-STOP säkerhet* *Standard- och tillvalsutrustning kan variera från modell till modell. Robust maskin Syfte Garanterad hållfasthet och stabilitet Extremt robust Ökad vridstyvhet, högre motstånd mot mekaniska begränsningar, tillförlitliga leder Ökat motstånd mot slitage och slag Optimal kraftöverföring Tillförlitligare och med lägre underhållskostnader än standardremmar Ingen slirningsrisk När klippenheten slår i ett hinder svängs den bakåt och återgår automatiskt 7

8 KUHN SLAGKLIPPARE FÖR UNDERHÅLL AV GRÖNYTOR EN SERIE MED MÅNGA ANVÄNDNINGSOMRÅDEN Från underhållsarbete i parker och trädgårdar till skötsel av alla slags grönytor och fruktodlingar: KUHN s serie slagklippare presterar utmärkt vid hantering av låga till medelhöga volymer av växtrester. Med sina korta slagor och den anpassade storleken på huven lämpar sig maskinerna perfekt för användning på gräsytor. Serie TL BE 10 BKE BKE REV Typ av lyft bak front, bak eller reverserad körriktning bak front eller bak Användningsområde standard professionell Typ av växtrester gräs Modellutbud TL 120 / TL 150 / TL 180: Bakmonterade slagklippare med 1,19 1,78 m arbetsbredd för montering på kompakttraktorer och avsedda för vanlig användning i park- och trädgårdsunderhåll. BE 14 / BE 16 / BE 18 / BE 20: Mycket fl exibla slagklippare (front, bak, reverserad körriktning) med arbetsbredder från 1,40 till 2,00 m för professionellt bruk (kommunala grönytor etc). BKE 150 / BKE 180 / BKE 210 / BKE 230 / BKE 250: Stort utbud av modeller för snabb och effektiv grönyteskötsel. Hackbredd från 1,53 till 2,50. BKE 150 REV / BKE 180 REV / BKE 210 REV / BKE 230 REV/ BKE 250 REV: BKE-modellerna i reverserbart utförande för fullständig upptagning av växtrester. 8 En del modeller är inte tillgängliga i alla länder. Fråga din lokala återförsäljare.

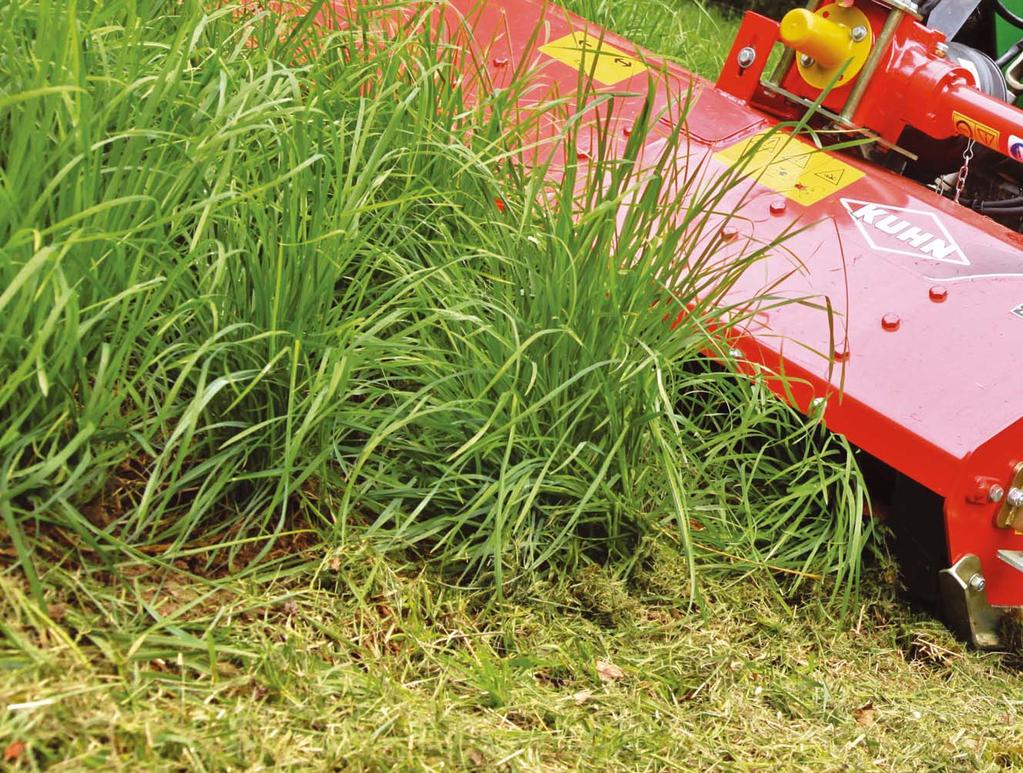

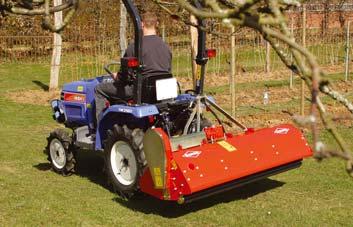

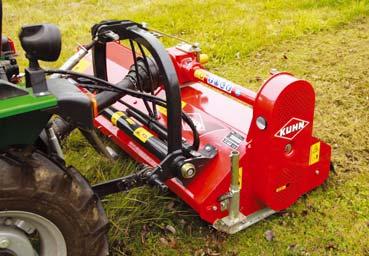

9 TL KOMPAKT ÄR SNYGGT! KUHN TL slagklippare är avsedda för underhåll av parker och trädgårdar. De har utvecklats för att användas med kompakttraktorer. Tack vare sin konstruktion och sina spiralmonterade slagor finns det inte längre något som hindrar en högkvalitativ putsning av gräsmattor och grönytor. KONSTRUERAD FÖR KOMPAKTTRAKTORER Då de är monterade på en trepunktslyft, kat. 1 eller 1N, har TL-modellerna anpassats för användning med kompakttraktorer. TL150 och 180 kan fås med redskapslåsning som möjliggör offset (förskjutning). PERFEKT TILL GRÖNYTOR - Höjdreglering av valsen. - Främre valsposition: - för perfekt markföljning, - valsen är självrengörande genom slagorna, - utkastning av putsade växtrester över valsen förhindrar att det putsade gräset komprimeras och påskyndar nedbrytningen för ett perfekt resultat. HÖGKVALITATIV SLAGNING Perfekt anpassade slagor i stort antal för gräsklippning med ett oöverträffat resultat. Motstål i huven höjer klippkvalitén. 9

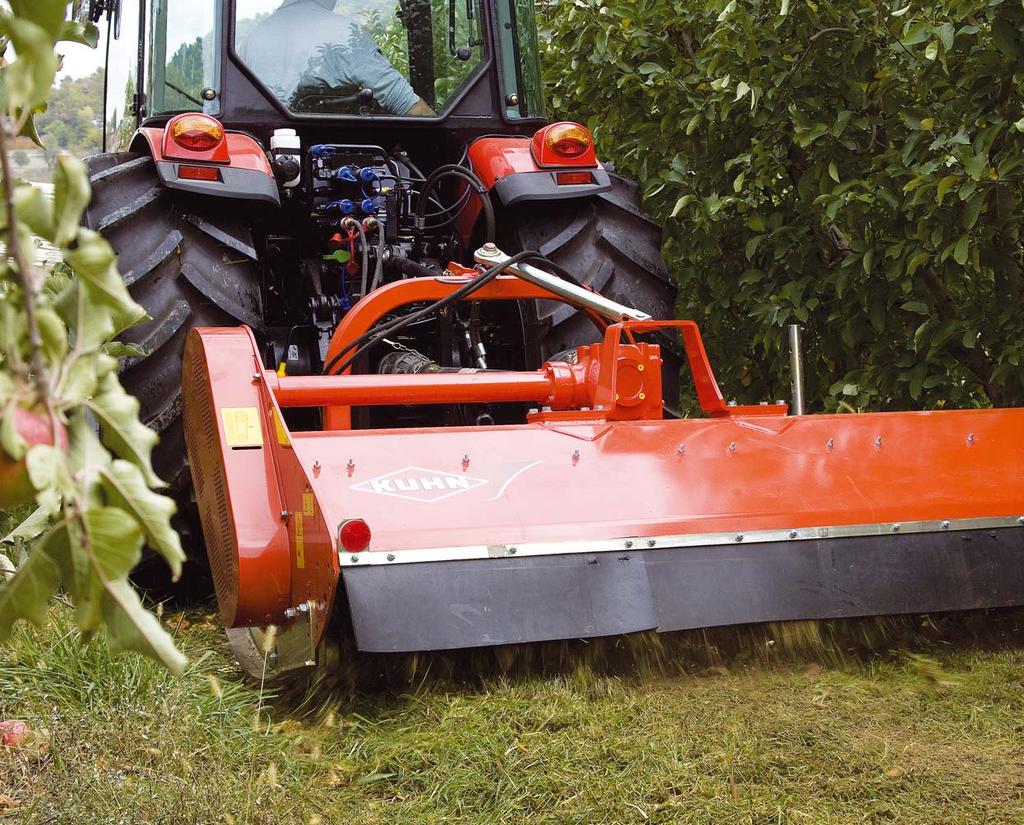

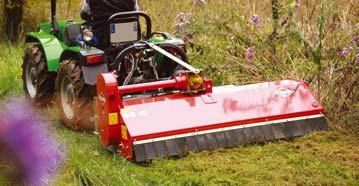

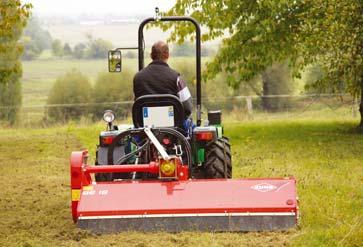

10 BE FLEXIBEL FÖR PROFESSIONELL PARK- OCH TRÄDGÅRDSSKÖTSEL Underhållsarbeten i parker och vallskörd är de främsta användningsområdena för KUHN s nya BE-maskiner. De är konstruerade för att användas med trädgårds- eller kompakttraktorer och kan antingen bogseras monterade i traktorns bakre eller främre lyft eller köras i reverserat läge. Maskinerna, som finns i fyra arbetsbredder från 1,40 till 2,00 m, imponerar med sin mångsidighet. 1 EN LÖSNING FÖR NÄSTAN ALLA BEHOV! Det stora trumfkortet: KUHN s BE-modeller finns för montering fram eller bak på traktorn samt i utförande med reverserbar drivning. För användning på främre trepunktslyft eller på traktor med reverserad drivning går det att beställa en sats för modifiering av redskapslåsning. I samtliga fall levereras den mittmonterade växellådan utrustad med två ingångar och integrerat frihjul (540 eller rpm). 1. Bakre fästpunkt av standardtyp på maskinen. 2. BE-klippare i reverserat läge En del modeller fi nns inte i alla länder. Fråga din lokala återförsäljare.

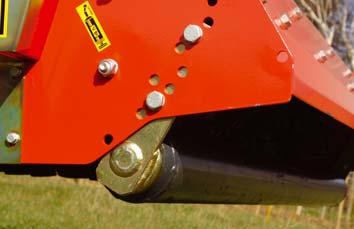

11 3 4 ÄNNU FLER LYFTALTERNATIV Som standard kan du välja mellan en fast redskapslåsning med två möjliga lägen eller hydraulisk förskjutning. PATENT 3. UTMÄRKT MARKFÖLJNING Arbetshöjden ställs in med en vals som mäter 160 mm i diameter, med fasta ändstycken som är monterade på dubbla kullagerrader, utrustade med smörjpunkter. Valsen är placerad mycket nära rotorn. På så sätt säkerställs bästa möjliga anpassning till terrängen. En annan fördel är att valsen rengörs automatiskt av slagorna. 4. SNABB NEDBRYTNING AV VÄXTRESTER Tack vare den optimerade huven och valsens position kastas det putsade gräset ut över valsen och riskerar därmed inte att pressas ihop. Gräset sprids jämnt bakom maskinen där nedbrytningen kan starta direkt, utan fördröjning. ARBETAR SOM EN GRÄSKLIPPARE! Standardhammarslagor med patenterad konstruktion för att förhindra att rotorn skadas. 11

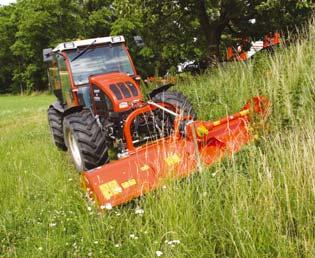

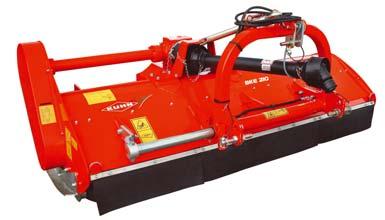

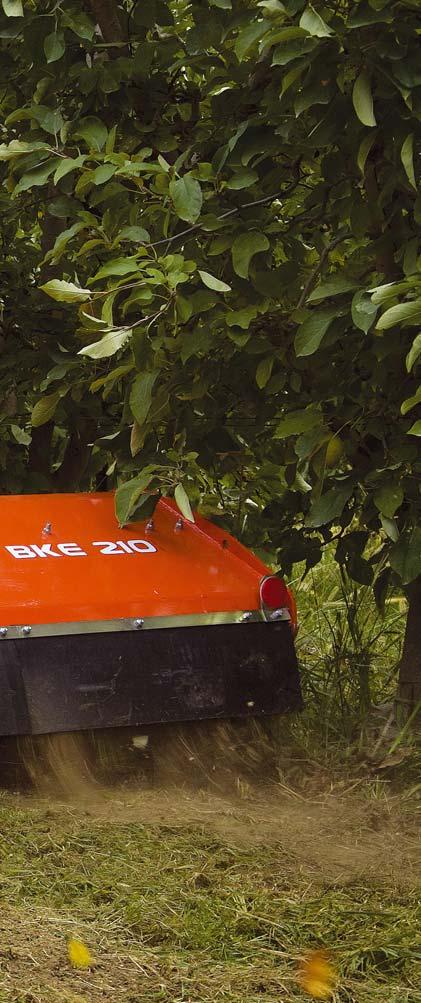

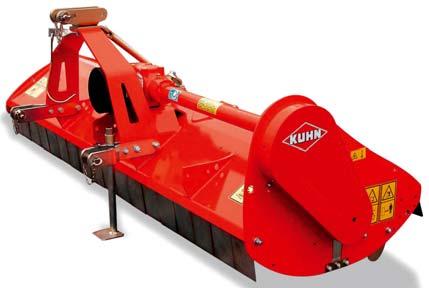

12 BKE BKE REV STANDARD I GRÄSPUTSARSERIEN BKE- och BKE REV-serierna: Ett brett urval modeller med fem arbetsbredder i utförande för bakmontering och med reverserbar körning finns tillgängliga. Dessa båda serier är KUHN s standardmaskiner för underhåll av gräsytor som parker, grönytor och betesmarker. OPTIMERAD KONSTRUKTION FÖR FÖRSTKLASSIGT ARBETE Den optimerade profi len på slagklipparens rotorhus säkerställer att stora mängder växtrester kan hackas samtidigt som effektförbrukningen hålls nere. Stödvalsen, som är placerad mycket nära rotorn, gör att maskinen kan följa markprofi len perfekt och ger en förbättrad nedbrytning. 12

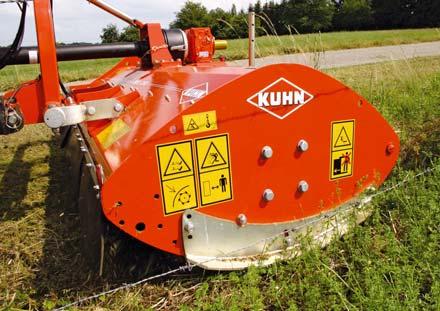

13 SIDOFÖRSKJUTNING BKE- och BKE REV-modellerna kan användas med två olika typer av sidoförskjutning: mekanisk sidoförskjutning, hydraulisk sidoförskjutning. 1 2 MINDRE SLITAGE. FÖRBÄTTRAT SKYDD. 1. EXTRA SKYDD Den fastskruvade 4 mm tjocka skyddsplåten på insidan minimerar slitaget och skyddar mot främmande föremål. 2. FÖR INTENSIVT BRUK Välj valsen med avtagbara ändstycken som är utrustad med förstärkta kullager som kräver minimalt underhåll och sänker reservdelskostnaderna. En del modeller fi nns inte i alla länder. Fråga din lokala återförsäljare. 3 FÖR ÄNNU BÄTTRE MARKFÖLJNING 3. PÅ OJÄMN MARK Släpskorna, i kombination med valsen, skyddar sidoväggarna, förbättrar maskinens stabilitet och förbättrar spårningen. 4. FRAMHJUL De extra framhjulen är tänkta att användas på frontmonterad BKE REV och förbättrar maskinens markföljningsegenskaper

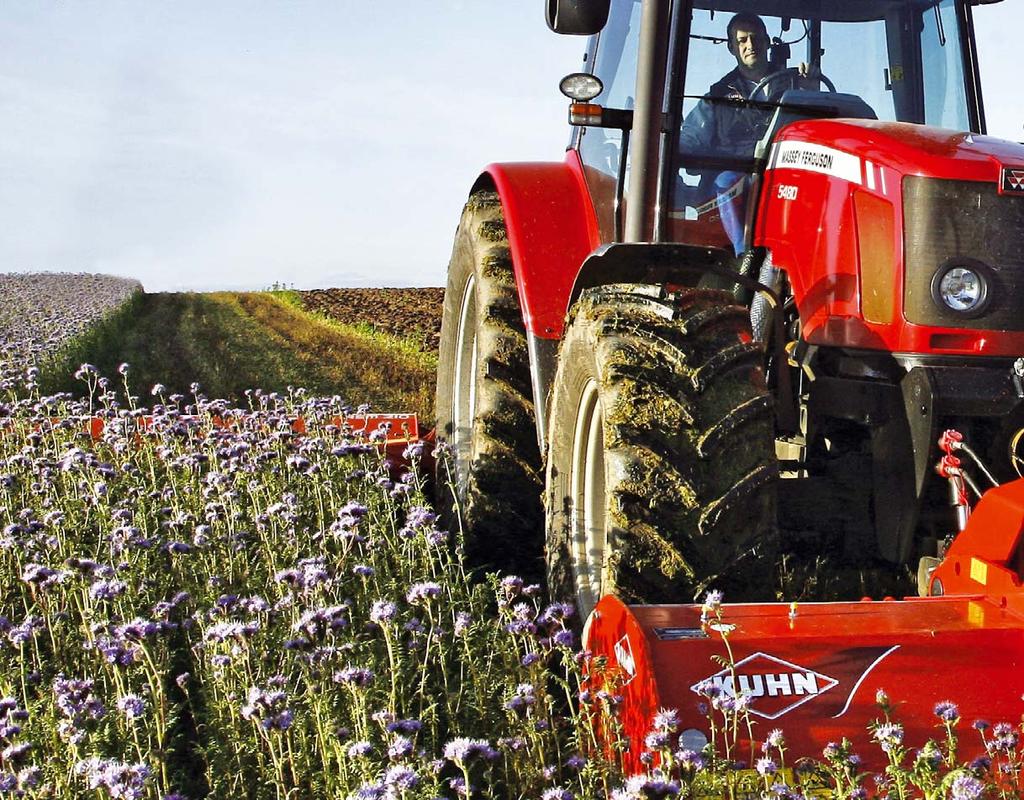

14 KUHN SLAGKLIPPARE UNIVERSAL EN RIKTIG UNIVERSALSERIE KUHN s universalmodeller erbjuder dig en serie slagklippare som lämpar sig för betesputs och underhåll av mark som ligger i träda, men också för destruktion av mellangrödor och täckgrödor. Serie VKM BP 10 BPR 10 BP 100 BPR 100 BPR 100 PRO BP 8300 BP 8340 Typ av tillkoppling bak front- eller bakmonterad (på BPR - snabbväxling) reverserbar drivning front/bak (8300) eller reverserad (8340) Huvudsaklig användning undervegetation, betesmark, mark i träda betesmark, trädesmark (för lättare arbete) undervegetation, betesmark, mark i träda betesmark, mark i träda, skörderester Modellutbud * (*enbart på BP) 210** (**enbart på BPR) (kan användas med BPR 100 PRO) VKM 210 / VKM 240 / VKM 280 / VKM 305: Optimal till underhåll av betesmark och för att främja gräsåterväxt. Med arbetsbredder från 2,09 till 3,03 m. BP 24 / BP 28 / BP 30 BPR 28 / BPR 30: Serien för lättare arbeten i antingen bakre (BP) eller reverserbart utförande (BPR) och en arbetsbredd från 2,79 till 3,03 m. BP 240 / BP 280 / BP 305 BPR 210 / BPR 240 / BPR 280 / BPR 305: KUHN s universalmaskiner i utförande för bakmontering (BP 100) och för frontmontering (BPR 100). Arbetsbredder från 2,10 till 3,03 m. BPR 280 PRO / BPR 305 PRO: Konstruerad för intensivt bruk med effektstarka traktorer. BP 8300 / BP 8340: Två sidmonterade klippenheter kombinerat med en central klippenhet för en arbetsbredd på hela 8,30 m: front/bak trippelkombination BP 8300, BP 8340 med reverserbar drivning. 14 En del modeller fi nns inte i alla länder. Fråga din lokala återförsäljare.

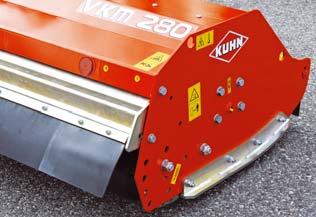

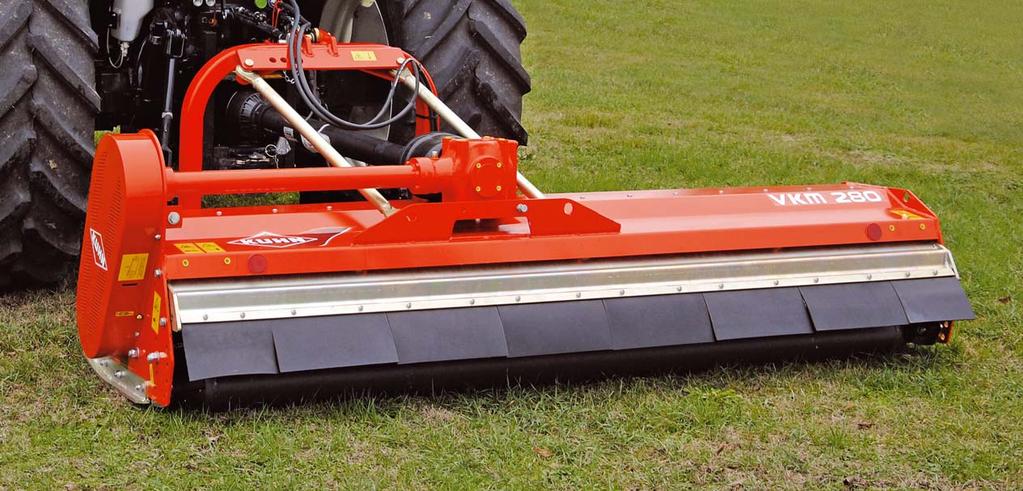

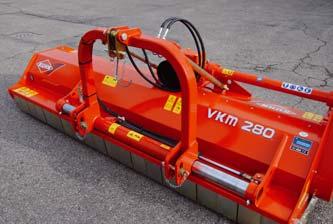

15 VKM ENKEL SKÖTSEL FRÅN GRÄS TILL SLY VKM-serien är framför allt avsedd för användning på betesmarker och mark i träda, men kan även användas för putsning av växtmaterial från beskärning. I VKM-serien kommer du garanterat att hitta en universalklippare som uppfyller just dina behov! PUTSNING AV HÖGSTA KVALITET Spiralformen på VKM-rotorns slagor är optimerad för: - mjuk rotation utan ryck, - hög sugeffekt för ett rent snitt, - jämn distribution av växtresterna för snabbare nedbrytning.. TILLFÖRLITLIG VALS MED AVTAGBARA ÄNDSTYCKEN - Dubbla rader med kullager för ökad livslängd, perfekt tätning och smörjsystem. - Valsen är monterad närmast rotorn för effektiv markföljning och rengörs automatiskt av slagorna. KOMPAKT ENHET VKM är utrustad med en sidoförskjutning i form av ett glidrör (mekaniskt som standard, hydrauliskt som tillval). Konstruktionen gör maskinen mer kompakt med tyngdpunkten närmare traktorn. «UNIVERSALKONSTRUKTION» Den låga konstruktionen, med rundade kanter, inbyggda rotorlager och släta sidor utan vassa kanter, gör att du kommer åt att putsa nästan överallt, även under träd och vinrankor. Slagklipparen kan också utrustas med räfspinnar för vedartade rester. Med den justerbara bakre huven kan putsningsgraden anpassas efter mängden växtrester. 15

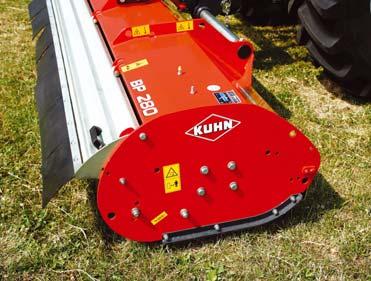

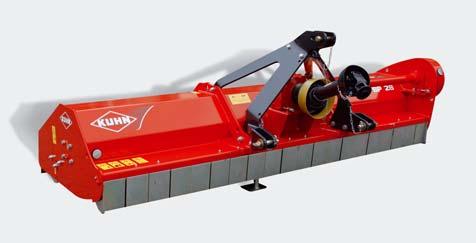

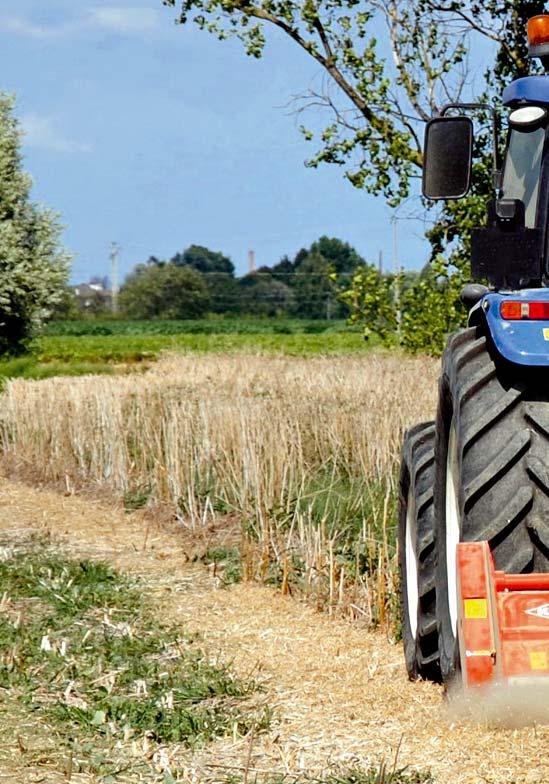

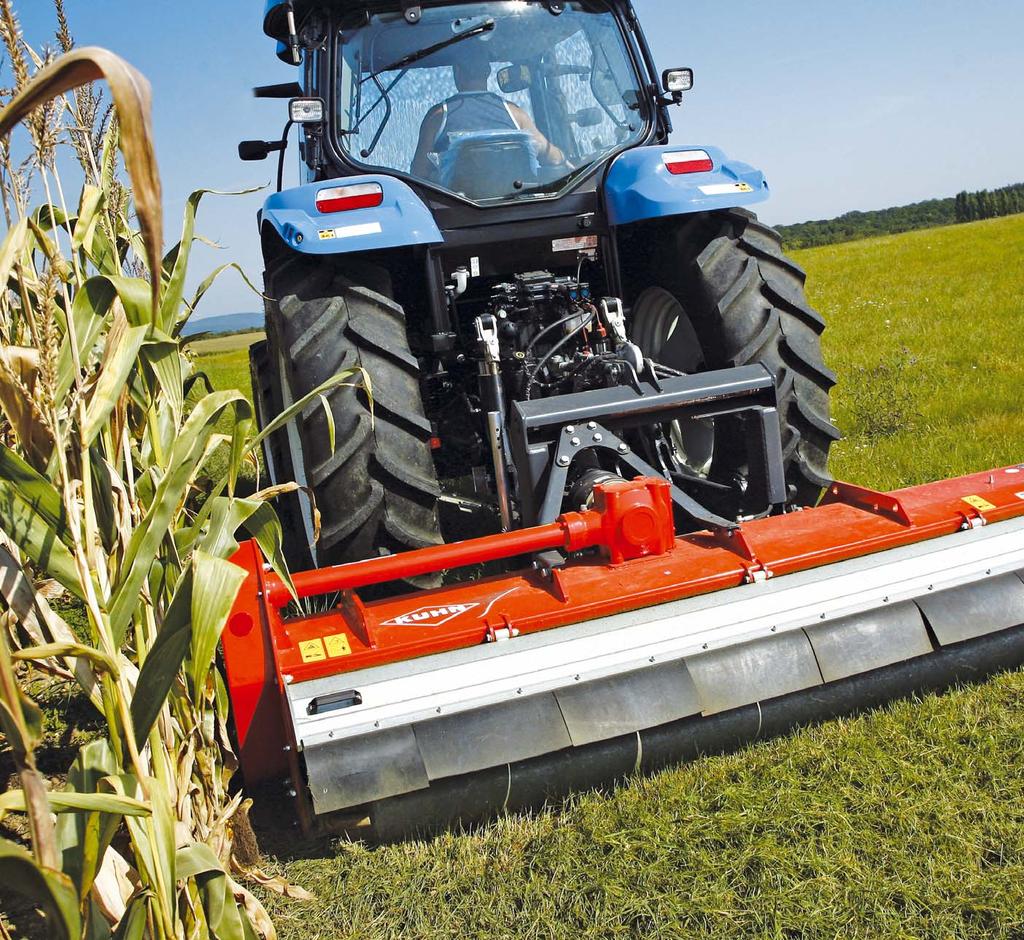

16 BP BPR NÄR PUTSNING HÖR TILL VARDAGSJOBBET BP 10- och BPR 10-serierna är utformade för putsning av alla typer av gräsytor, från hantering av ogräs längs fältens kanter till betesputs eller underhåll av grönytor i parker och trädgårdar. Såväl spannmålsgårdar och djurgårdar som kommunal verksamhet kan dra nytta av maskinernas utmärkta pris/prestandaförhållande, när de söker efter en universalmaskin för dagligt underhållsarbete. Med sina front- och bakmonteringsalternativ samt möjlighet till sidoförskjutning är BPR 28- och BPR 30-modellerna den perfekta lösningen för gårdar med skiftande förutsättningar och svårtillgängliga områden. TILLKOPPLING BP 24/28/30: FAST TILLKOPPLING På BP 28 och BP 30 är växellådan centralt placerad på grund av den fasta mittramen. Bärtapparna har stöd i båda ändarna. BP 24/28/30: JUSTERBAR TILLKOPPLING Lyftramen kan skjutas ut mekaniskt eller hydrauliskt på ett glidrör och levereras med en excentrisk växellåda för möjlighet till utökad förskjutning med upp till 45 cm åt höger. Ramen och toppstången är anslutna via en ledad stång för förbättrad markföljning. 16 BPR 28/30: TILLKOPPLING MED SIDOFÖRSKJUTNING BPR:s dubbla monteringsram gör att manskinen kan monteras antingen fram eller bak genom att man helt enkelt vänder transmissionen. Som standard är dessa modeller utrustade med en hydraulisk sidoförskjutning av ramen på 45 cm. För ökad tillförlitlighet och kompakta maskinmått sker förskjutningen genom att ramen glider över två tuber som styrs på tefl onringar.

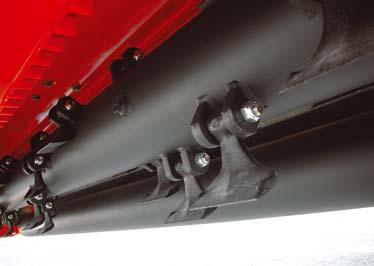

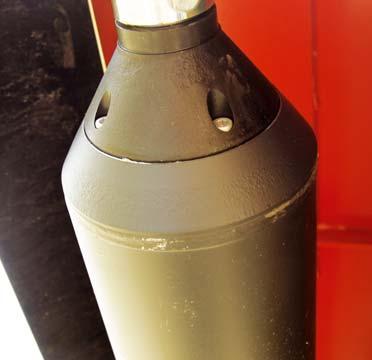

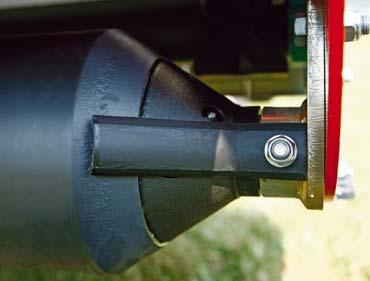

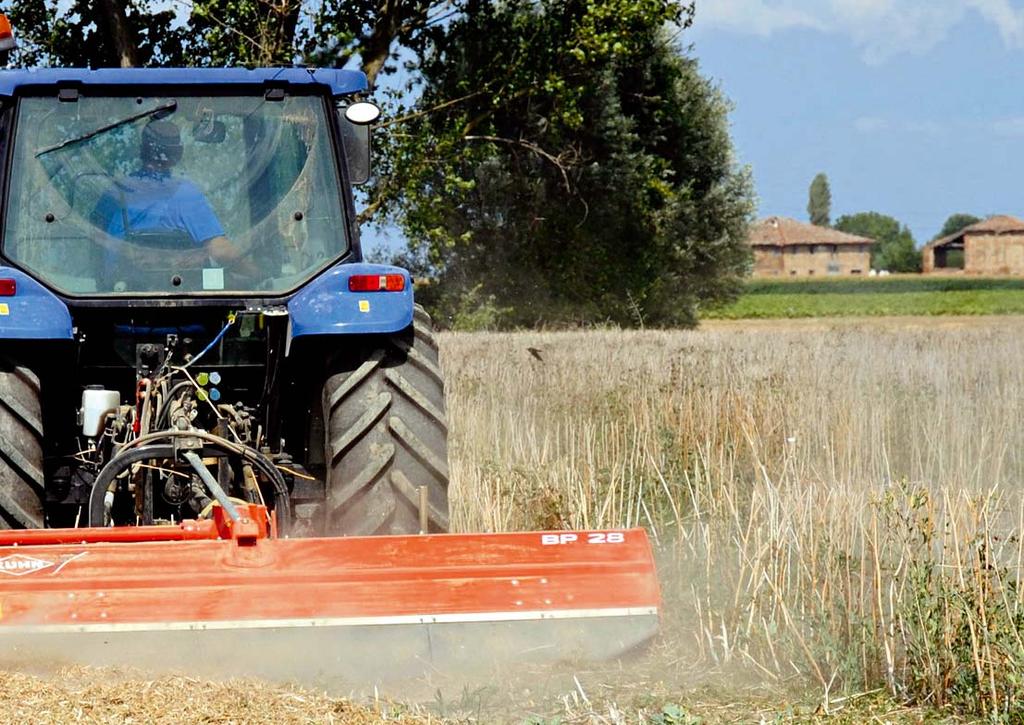

17 ROBUST KONSTRUKTION För KUHN är lång livslängd och motståndskraft mot stötar viktigt. Därför har BP-serien ett rotorhus av 6 mm tjock metall med 8 mm tjocka sidoväggar. De båda motstålen (1 taggigt, 1 slätt) är fastsvetsade i rotorhuset. Alla modeller är inte tillgängliga i alla länder. Fråga din lokala återförsäljare. HÖGPRESTERANDE ROTOR Rotorns spiralformade konstruktion garanterar perfekt sugförmåga och jämn spridning över marken bakom rotorn. Fler starka egenskaper för en varaktig, hög prestanda: robust infästning av slagor och rotationssäkrade fästskruvar rotorhastighet på upp till rpm för ett rent snitt högkapacitetsrotor som drivs av 4 SPBX V-remmar. KONTROLLERAD SNITTLÄNGD ÄR LIKA MED KONTROLLERAD ARBETSKVALITET För effektivt arbete och bevarande av täckgrödor är det viktigt att kunna reglera klipphöjden. Detta görs antingen genom: - en 200 mm stödvals med fasta eller löstagbara ändstycken, placerad mycket nära rotorn för förbättrad markföljning, utkastning av gräs över valsen och automatisk rengöring via slagorna (BP 10 och BPR 10). - semi-pivoterande hjul fästa i slagklipparens chassi (BP 10). 17

18 BP ENKELT UNDERHÅLL Möjlighet till sidoförskjutning, ställbar bakre del av huven, olika slagor att välja mellan: tack vare sin mångsidighet kan slagklipparen användas inom många områden, exempelvis betesputs, underhåll av fruktodlingar och osådda arealer men även för putsning av skörderester eller mellangrödor

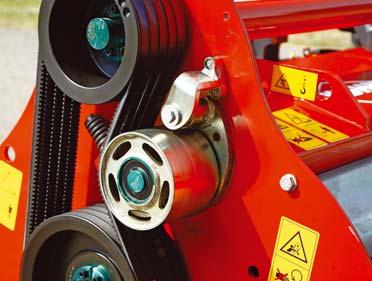

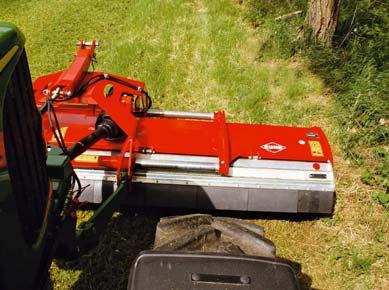

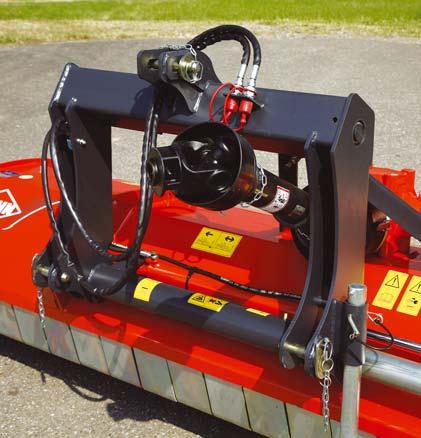

19 STÅR EMOT TIDENS TAND Tillkopplingsramens konstruktion med sin hållbara struktur av monterade delar är mycker robust. Som standard kan BP 100-modellerna förskjutas mekaniskt 58 cm åt höger. Detta uppnås med hjälp av ett system med skjutbara dubbelrör (ett nedre och ett övre rör). Konstruktionen minskar maskinens överhäng och begränsar påfrestningarna på dragramen vid arbete i offset-läge. Bärtapparna är låsta och kan följdaktligen inte rotera. Den övre kopplingen är utrustad med ett avlångt hål för förbättrad markföljning på ojämnt underlag. 3 ETT ARBETE PÅ GRÄNSEN TILL PERFEKTION: - rotor med åtta rader slagor och spiralformad montering för ökad insugning av växtrester och perfekt utspridning på marken, - två motstål för putsning i toppkvalitet, - möjlighet till montering av hammarslagor eller Y-slagor. ROBUST HUV FÖR MÅNGA ANVÄNDNINGSOMRÅDEN Konstruktionen består av två balkar klädda med fastsvetsad metallplåt för ökat motstånd. Den bakre delen av huven är justerbar. Ställ in den på minimiläget för putsning av mindre tät vegetation eller maximal produktåtervinning. Ställ in den på max vid putsning av tät vegetation eller om du vill hålla en högre arbetstakt samtidigt som du begränsar effektbehovet. KOLL PÅ ARBETSHÖJDEN BP 100 kan utrustas med antingen: - en vals med Ø 220 mm med avtagbara ändstycken. Valsen är placerad nära rotorn för exakt markföljning. - eller semi-pivoterande hjul som monterats på sidoväggarna. VÄLBYGGD TRANSMISSION BP 100 är utrustad med: - växellåda anpassad för traktorer med en effekt på högst 175hk, - automatiskt remspänningssystem, - tre till fem kilremmar beroende på modell. Alla modeller är inte tillgängliga i alla länder. Fråga din lokala återförsäljare. 19

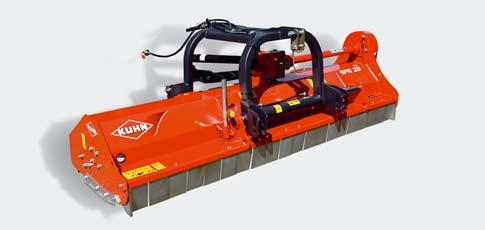

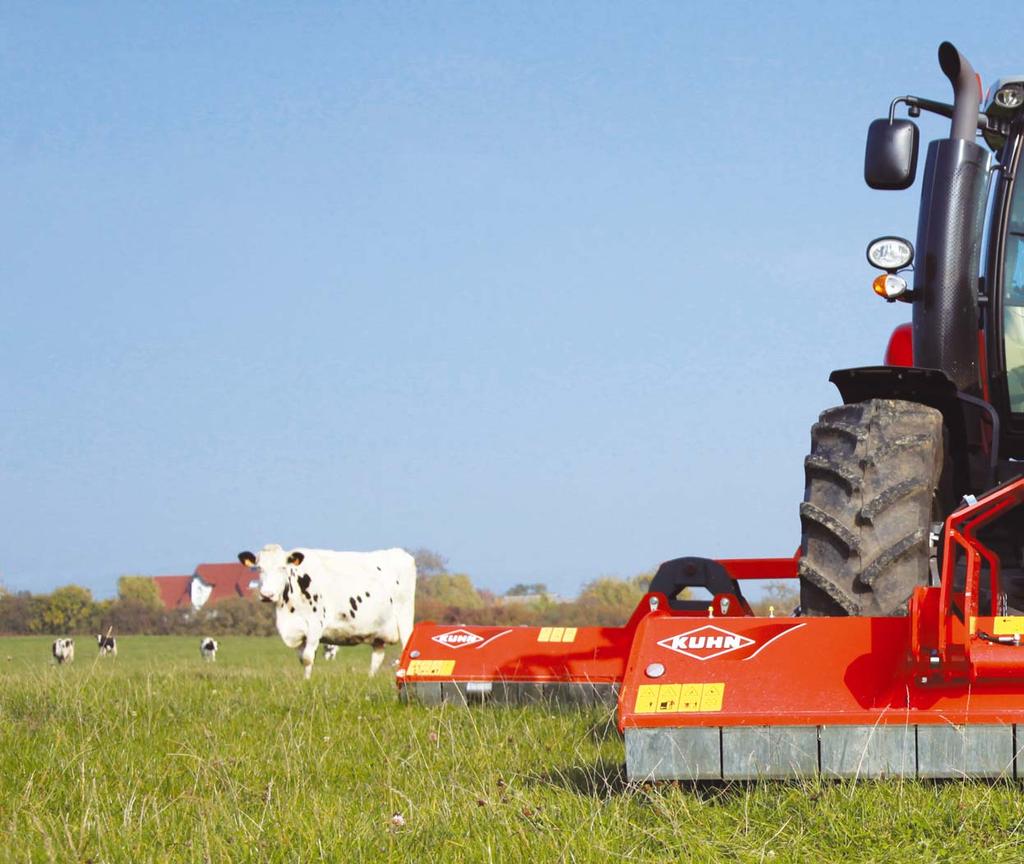

20 BPR MYCKET MÅNGSIDIG Med en reverserbar BPR-klippare kan du enkelt underhålla betesmarker och mark i träda. Men du kan också putsa skörderester. Med maskinen frontmonterad kör inte traktorn över växterna, vilket gör att putsningen blir effektivare. BPR är kompatibel med alla traktorer på marknaden. Den kan kopplas till traktorns främre eller bakre trepunktslyft. Arbetet kan också utföras med en kombination av front- och bakmonterade redskap inklusive KUHN s utrustning för vägrensunderhåll, grensågar och gräsklippare. 58 CM OFFSET GENOM GLIDRÖRELSE Den glidande förskjutningen på 58 cm gör att du kommer åt även i de mest svårtillgängliga hörn. BPR 100-modellerna är utrustade med hydraulisk förskjutning som standard. PERFEKT MARKFÖLJNING För reglering av arbetshöjden har BPR 100 en vals (Ø 220 mm) med avtagbara ändstycken för enklare underhåll. Den är placerad närmast rotorn för att garantera : - perfekt markföljning, - självrengöring via slagorna, - goda rullegenskaper i alla situationer. VÄLBYGGD TRANSMISSION BPR 100 är utrustad med: - växellåda anpassad för traktorer med en effekt på upp till 175hk, - automatiskt remspänningssystem, - tre till fem kilremmar beroende på modell. 20

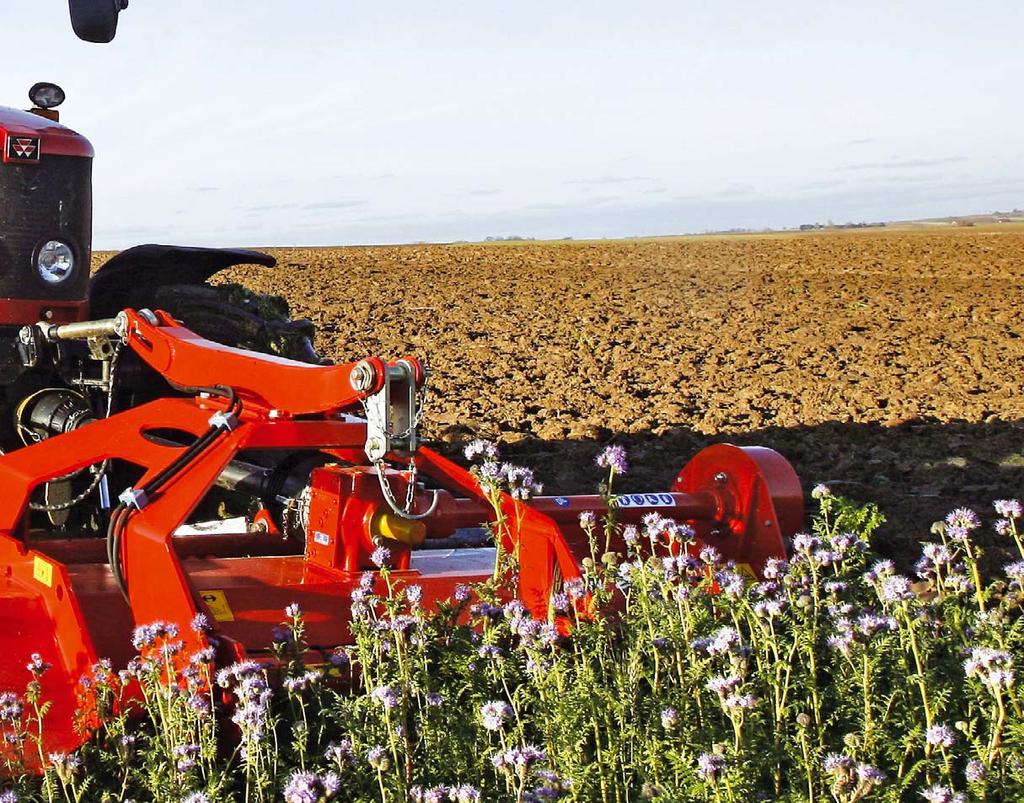

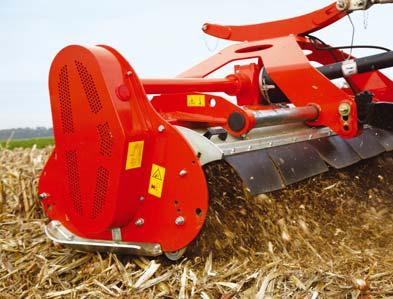

21 En del modeller fi nns inte i alla länder. Fråga din lokala återförsäljare. PUTSNING AV HÖGSTA KVALITET! ÖPPNINGSBAR HUV FÖR HÖG FLEXIBILITET Den öppningsbara huven breddar användningsområdet. Den kan justeras efter mängd och typ av växter som ska putsas. ROTORHUS: FÖR ÖKAD LIVSLÄNGD I standardutförande är rotorhuset förstärkt med en 4 mm tjock beklädnad för ökad livslängd och är utrustad med två motstål (ett taggigt och ett plant) för fi n hackning. EFFEKTIV ROTOR Rotorn, med åtta rader slagor, suger effektivt upp de växtrester som ska putsas, även de som pressats mot marken, för putsning av högsta möjliga kvalitet. 21

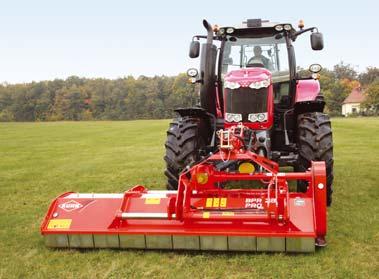

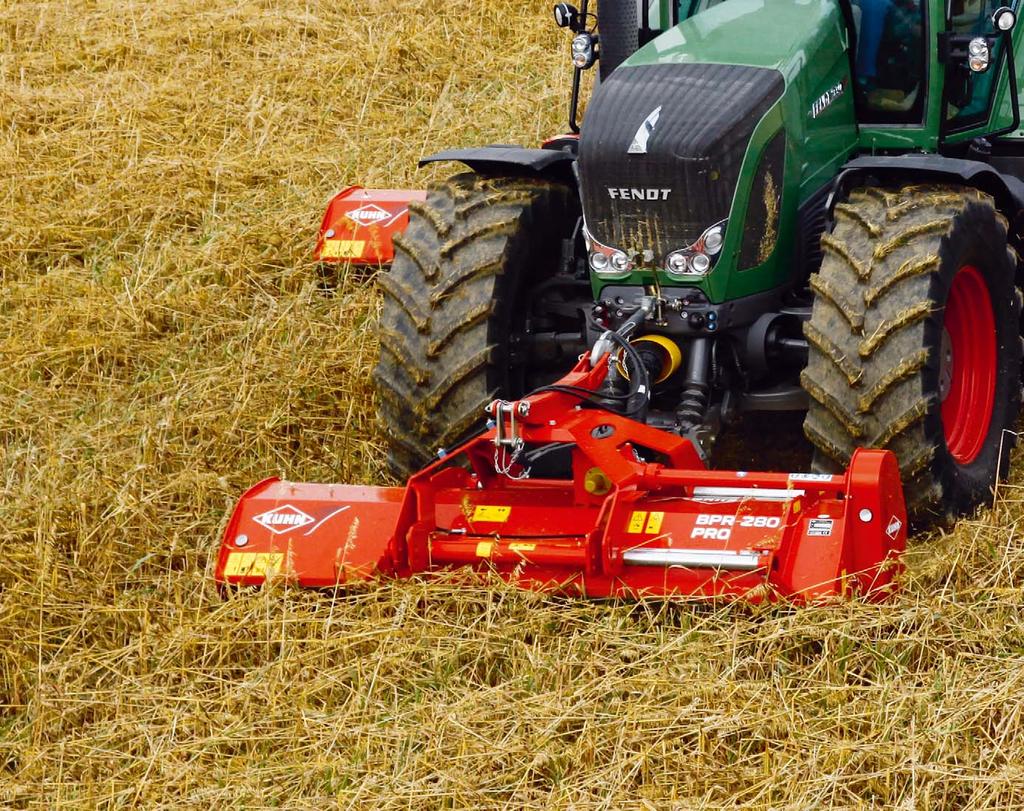

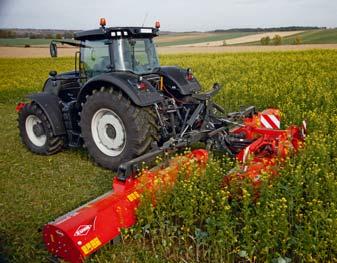

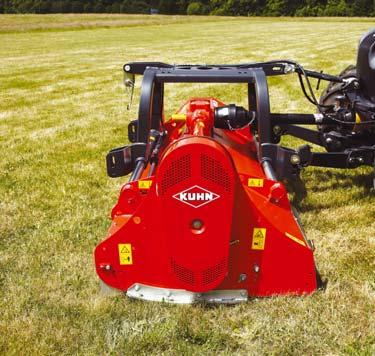

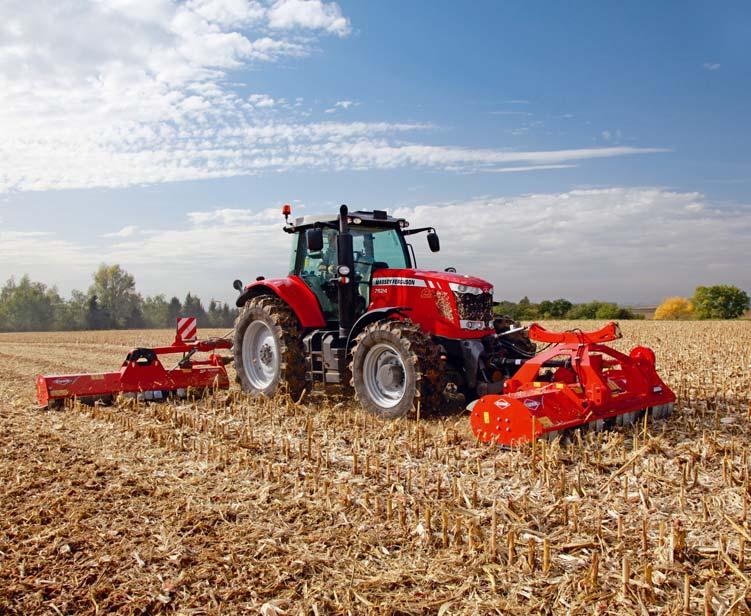

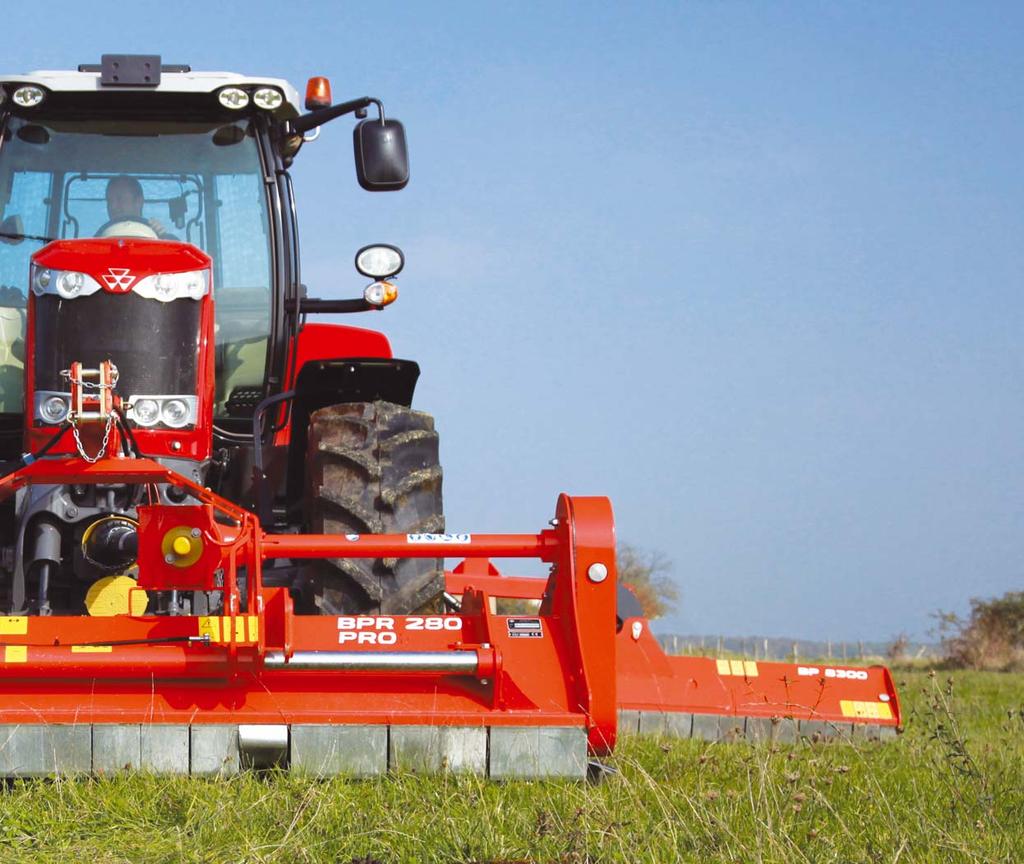

22 BPR 280 PRO 305 PRO EN FRONTMONTERAD BPR 100 PRO FÖR KRAFTFULLA KOMBINATIONER BPR 100 PRO-modellerna, med arbetsbredderna 2,80 respektive 3,05 m, kan enkelt monteras fram eller bak på traktorn. Med sin kraftfulla växellåda och en högre placerad redskapslåsning än BPR 100, är PRO-modellerna specialkonstruerade för intensiv användning tillsammans med effektstarka traktorer. Slagklipparna klarar allt från gräs till skörderester och täckgrödor. HÖG KAPACITET FÖR ENTREPRENAD OCH STORA GÅRDAR! De frontmonterade slagklipparna BPR 280 och 305 PRO passar perfekt tillsammans med den breda bakmonterade slagklipparen BP BPR 280 PRO kan även användas tillsammans med BP Identiska slagor, infästningar för slagorna och antal motstål möjliggör ett enhetligt putsningsresultat. 22

23 ANPASSADE FÖR INTENSIVT ARBETE MED EFFEKTSTARKA TRAKTORER BPR 100 PRO är konstruerade för traktorer upp till 230 hk. Infästningspunkten har höjts för att möjliggöra montering på effektstarka traktorer. Toppstången har fl ytande upphängning för att ge förbättrad markföljning. Den robusta horisontella drivningen består av fem Powerband-kilremmar utrustade med ett automatiskt remspänningssystem för att klara påfrestningar under de mest krävande arbetsförhållanden. KONSTRUERAD FÖR PUTSNING AV HÖGSTA KVALITET Rotorn, med 465 mm Ø, är försedd med tunga hammarslagor som är perfekt anpassade för putsning av betesmarker, täckgrödor och vedartade skörderester. För extra fi n putsning är BPR 100 PRO utrustad med två motstål (ett tredje fi nns som tillval). Den öppningsbara huven gör att maskinen kan anpassas efter olika volymer av växtrester. MÅNGSIDIGT REDSKAP BPR 100 PRO monteras enkelt i den främre eller bakre trepunktslyften på din traktor. Liksom BPR 100-modellerna är även BPR 100 PRO utrustad med en 580 mm hydraulisk sidoförskjutning som standard. Enheten glider längs två rör med 70 mm Ø, inklusive tefl ongenomföringar och separat smörjanordning för ökad tillförlitlighet. En del modeller fi nns inte i alla länder. Fråga din lokala återförsäljare. 23

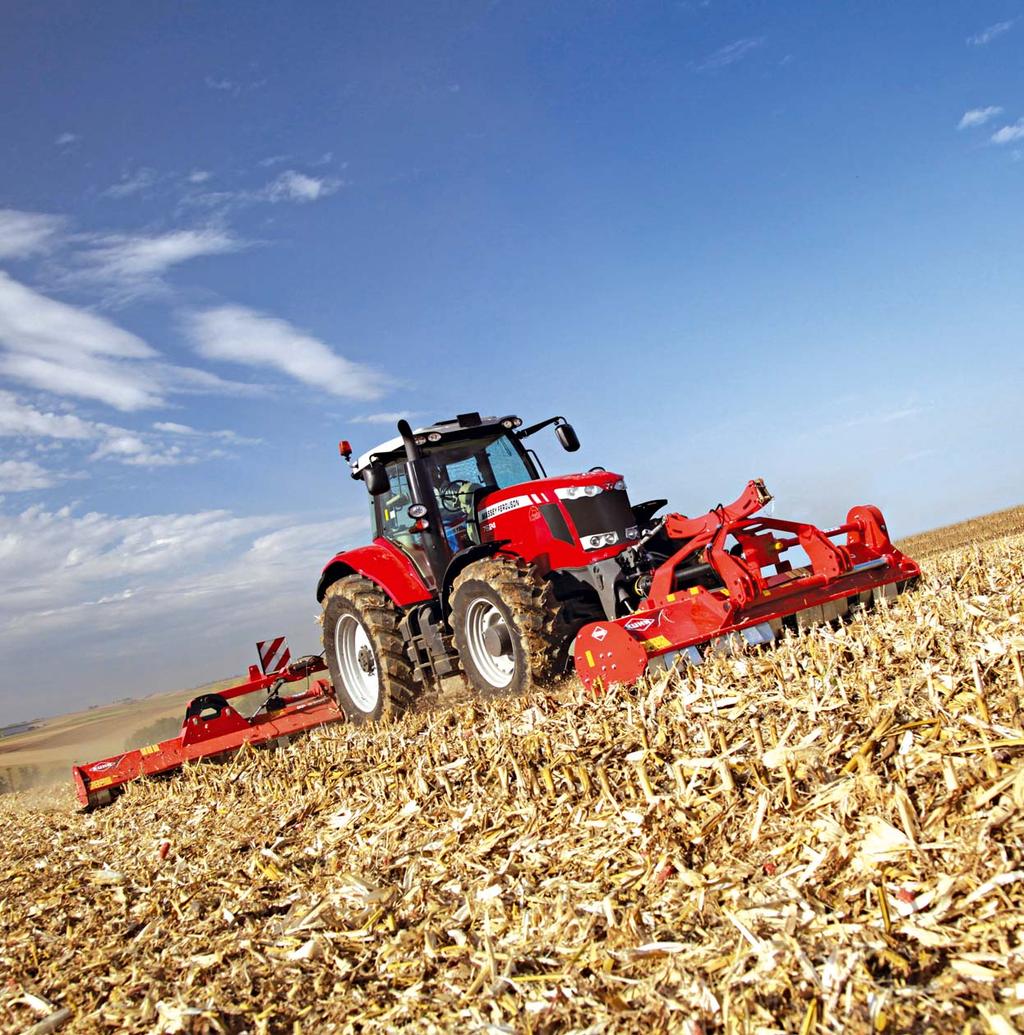

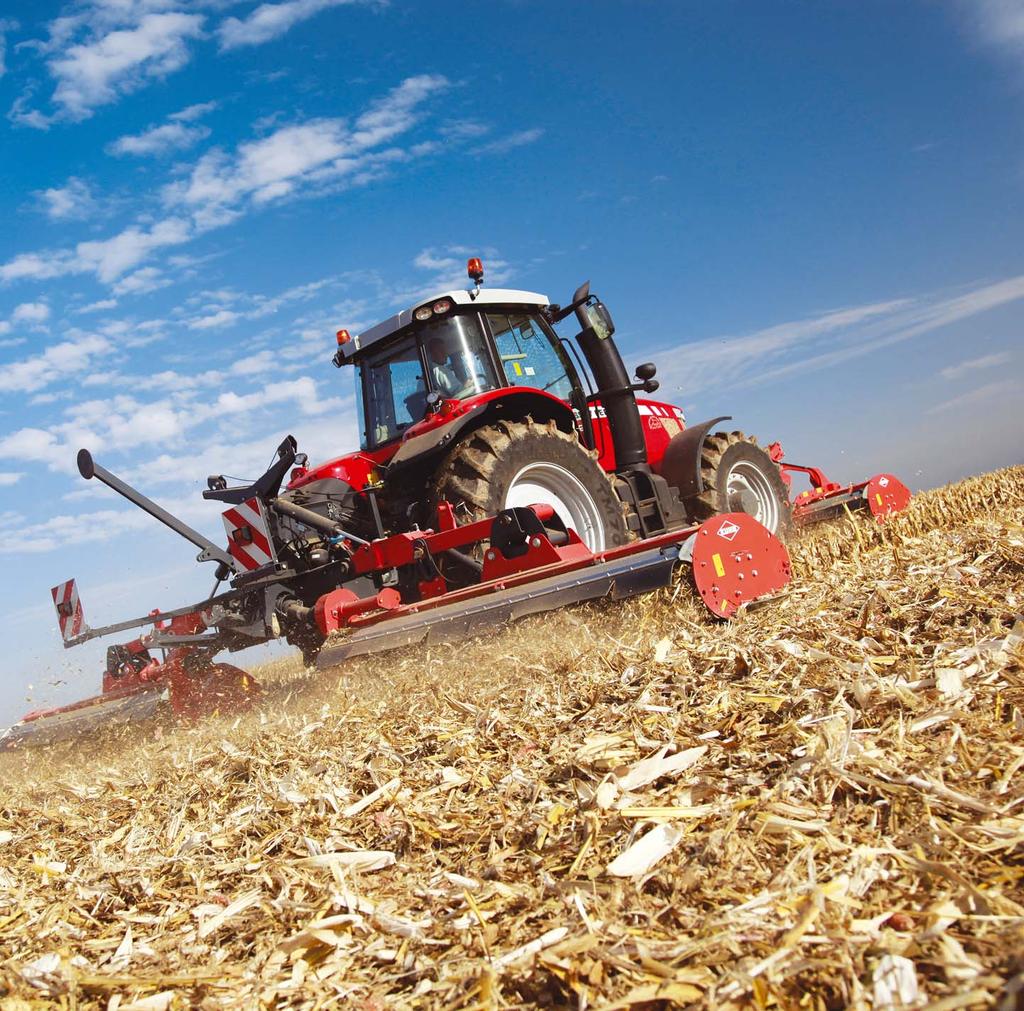

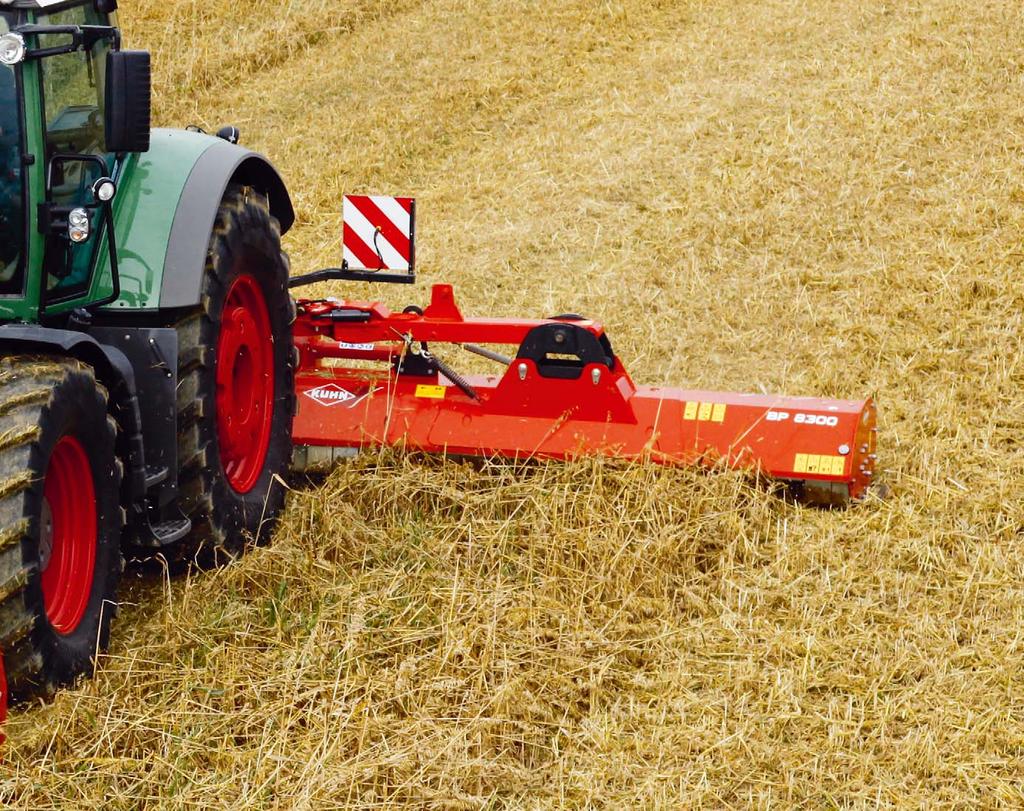

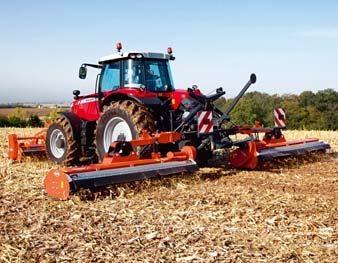

24 BP PERFEKT RESULTAT! Oavsett om du har ett större lantbruk eller arbetar med entreprenad så är universalmodellerna BP 8300 och BP 8340 byggda för dina behov. Som trippelkombination med en BPR 280 PRO eller BPR 305 PRO är kapaciteten imponerande med en arbetsbredd på 8,30 m. Slagklipparna är främst avsedda för underhåll av betesmarker, mark som ligger i träda och gräsytor, men deras mångsidighet gör att de även kan användas för att putsa täckgrödor (raps, phacelia...), skörderester och majsstubb. Eftersom växterna inte körs över av traktorhjulen kan växtresterna lättare sugas in i klippenheten. 24

25 RESULTAT AV HÖGSTA KVALITET Rotorns diameter på 465 mm med spiralformad placering av slagorna, kombinerat med att karossen är utrustad med öppningsbar huv, innebär att de breda slagklipparna kan hantera stora växtmängder, även i höga hastigheter. Växtresterna kastas ut över pressvalsen, vilket gör att de inte packas. Detta resulterar i snabbare nedbrytning av växtmaterialet. EXKLUSIVT EN SLAGKLIPPARE MED VIKTREDUKTION OCH NON-STOP PÅKÖRNINGSSKYDD! BP 8300 och 8340 har en ram som är unik på marknaden. Den är utrustad med LIFT- CONTROL-tekniken som även används på KUHN s bredaste slåttermaskiner och har egenskaper som är unika för en slagklippare. I detalj: - Central upphängning på båda enheterna för utmärkt markföljning. - Klippenheterna är utrustade med viktreduktionssystem som minskar belastningen på valsen. - Non-stop påkörningsskydd kombineras med ett system som lyfter klippenheten för att ge ett optimalt skydd mot hinder när den rör sig bakåt. - Lyftsystemet är integrerat med ramen för enkel manövrering. Resultatet: perfekt klippning och sänkta kostnader! TILLFÖRLITLIG ÄVEN VID MYCKET INTENSIV ANVÄNDNING För att klara de tuffaste jobben är dessa slagklippare utrustade med: - en växellåda som konstruerats för traktorer upp till 330 hk, - minskat underhåll SFT sekundära PTO-axlar, - en drivenhet för varje klippenhet, med fem SPBX-kilremmar vardera, - ett automatiskt remspänningssystem. «PRO» RAM De båda klippenheterna är utrustade med: - fastsvetsad skyddsplåt för optimalt skydd mot slitage och slag, - två motstål för fi n klippning (ett tredje som tillval), - öppningsbar huv för anpassning till alla slags arbetsförhållanden, - pressvals med avtagbara ändstycken, Ø 220 mm, - horisontella släpskor, - rotor med hammarstödsaxlar (Ø 20 mm) i specialbehandlat stål. En del modeller fi nns inte i alla länder. Fråga din återförsäljare. BP 8300: FRÄMRE/BAKRE TRIPPELKOMBINATION Denna bakre trippelenhet används tillsammans med en frontmonterad BPR PRO för att tillgodose behovet av en effektiv och välbalanserad trippelkombination med hög kapacitet. BP 8340: FÖR REVERSERAD KÖRRIKTNING Tack vare enkel montering och förbättrad sikt under arbetet är BP 8300 med reverserbar körriktning mycket smidig att använda. Alla tre enheterna kan enkelt övervakas samtidigt. 25

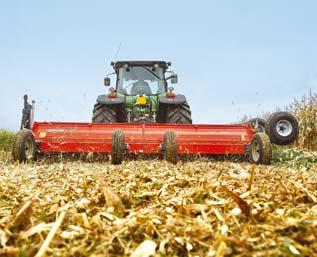

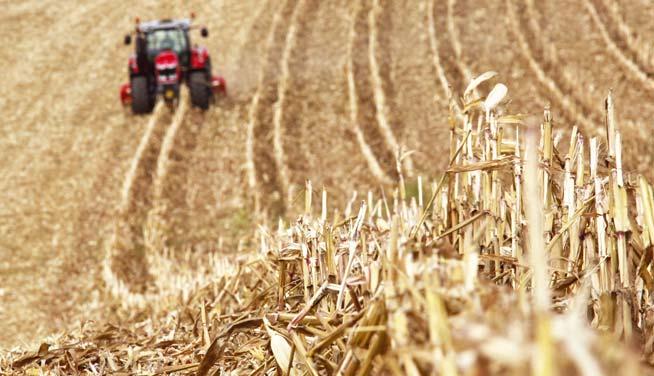

26 KUHN SLAGKLIPPARE FÄLT SERIEN SOM KLARAR STORA VOLYMER VÄXTRESTER Välputsade växtrester är din och jordens bästa vän eftersom de motverkar skadedjursangrepp och sjukdomar och snabbt förvandlar det organiska materialet till näringsrik humus. Upptäck KUHN s serie slagklippare som ger ett utmärkt klippresultat och bra spridning vid alla arbeten som behöver utföras ute på fälten. Serie BK RM RM R BC 1000 BCR 1000 RMS 820 WS 320 BIO Typ av tillkoppling bak front, bak eller reverserad körriktning bak front eller reverserad körriktning Främsta användningsområden mark i träda, mellangrödor och skörderester mellangrödor och skörderester skörd av energigrödor Modeller BK 230 / BK 280 / BK 320: För lantbruk med blandad växtodling. Arbetsbredder på 2,30, 2,80 respektive 3,20 m. Med öppningsbar huv för underhållsarbeten. RM 240 / RM 280 / RM 320 / RM 400: Med arbetsbredder på 2,36 till 4,01 m, har testats med goda resultat på spannmålsgårdar och maskinstationer världen över. RM 480 R / RM 610 R: Ännu högre kapacitet erbjuder den hopfällbara versionen för enkel vägtransport. Arbetsbredder på 4,80 respektive 6,10 m. 26

27 BC 2800 / BC 3200 / 4000 / 4500 / BCR 2800: Dessa nya modeller, med arbetsbredder från 2,79 till 4,52 m, är ett exempel på bästa tänkbara synergi av robusthet och klippning av hög kvalitet. Den reverserbara BCR 2800 möter behovet av en frontmonterad modell med hög kapacitet. RMS 820: En enastående vridstyv maskin för stora gårdar. Klippbredden är 8,20 m och modellen är anpassad för traktorer med mycket hög motoreffekt. WS 320 BIO: Frontmonterad med integrerad strängläggare för skörd av energigrödor. Kan användas i kombination med en balpress. Två arbetsmoment i en och samma överfart! En del modeller fi nns inte i alla länder. Fråga din återförsäljare. 27

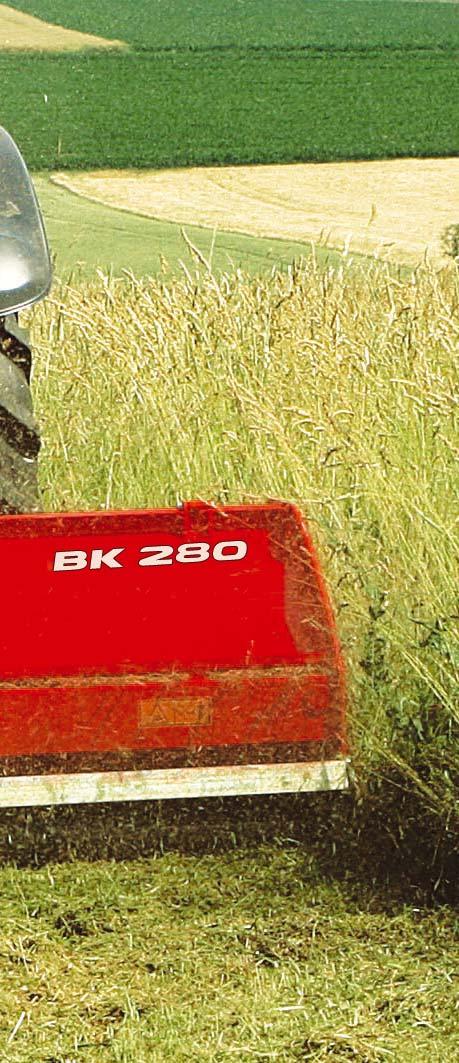

28 BK ALLROUNDMASKINEN FÖR LANTBRUK MED BLANDAD INRIKTNING BK-modellerna är avsedda för gårdar med blandad inriktning. Slagklipparna, som finns i arbetsbredderna 2,40 m, 2,80 m respektive 3,20 m, är konstruerade för effektiv putsning av skörderester, halm, majs- eller solrosstjälkar, arealuttag och betesmarker. INNEBÖRDEN AV EFFEKTIV PUTSNING Putsning påskyndar nedbrytningen av växtrester. Ett bra resultat uppnås om merparten av växtresterna är kortare än 5 cm, om snittlängden är enhetlig och om de putsade växtresterna sprids ut jämnt över marken. Med KUHN-modellerna kan du räkna med beprövade lösningar för att uppnå dessa krav. VIKTIGA PUNKTER FÖR ÖKAD LIVSLÄNGD - Kopplingsanordningen säkerställer att traktorn/redskapskopplingen är mycket stabil. - Frihjulet är integrerat i växellådan som standard. - Huv med dubbla höljen kan fås som tillval.

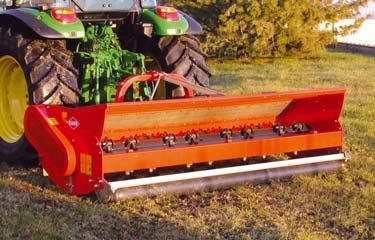

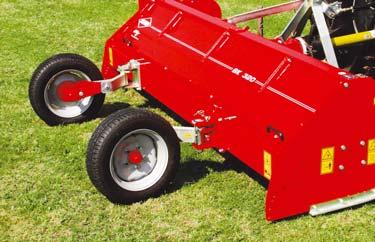

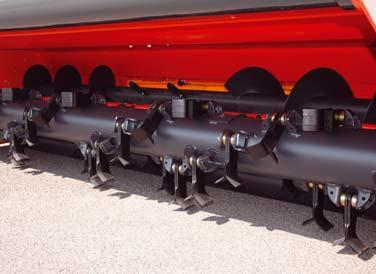

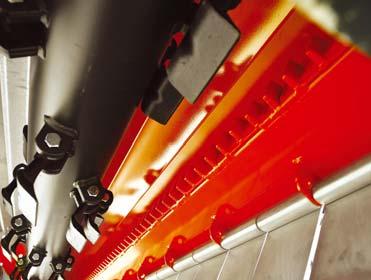

29 ROTOR FÖR PERFEKT PUTSNING Den höga linjära hastigheten i kombination med den stora överlappningen mellan slagorna säkerställer putsning av hög kvalitet. Den stora rotordiametern gör att du kan hantera stora mängder växtrester. SLAGOR Rotorn är försedd med fyra rader slagor att välja mellan: - universalslagor med särskilda stubbhakar för effektivare putsning av stubb och spannmål, - långa hammarslagor för material med högre vedhalt: majs- och solrosstjälkar, underhåll av slåtterängar. PERFEKT REGLERAD SNITTHÖJD Till dessa maskiner fi nns två styranordningar för att reglera arbetshöjden: - semi-pivoterande hjul, - vals. Breda höjdjusterbara släpskor fi nns som tillval. ENKELT BYTA SLAGOR Den bakre delen av huven kan öppnas manuellt för att underlätta åtkomst till rotorn. Detta gör det enkelt att byta ut slagorna. GÖR DITT LIV LITE ENKLARE! BEGRÄNSAT UNDERHÅLL För att göra livet ännu lite enklare för dig är rotorn underhållsfri tack vare de permanentsmorda lagren. Även frihjulet i den mittmonterade växellådan är underhållsfri. HYDRAULISK FÖRSKJUTNING BK 230- och BK 280-modellerna kan förses med en hydraulisk sidoförskjutning på 40 cm åt höger för putsning på fält där det fi nns hinder: i fruktodlingar, på fält med stora stenar etc. TRANSPORT I LÄNGDLED BK 320 kan transporteras i längdled för att underlätta vid smala passager och vid transport på smala vägar. En del modeller är inte tillgängliga i alla länder. Fråga din återförsäljare. 29

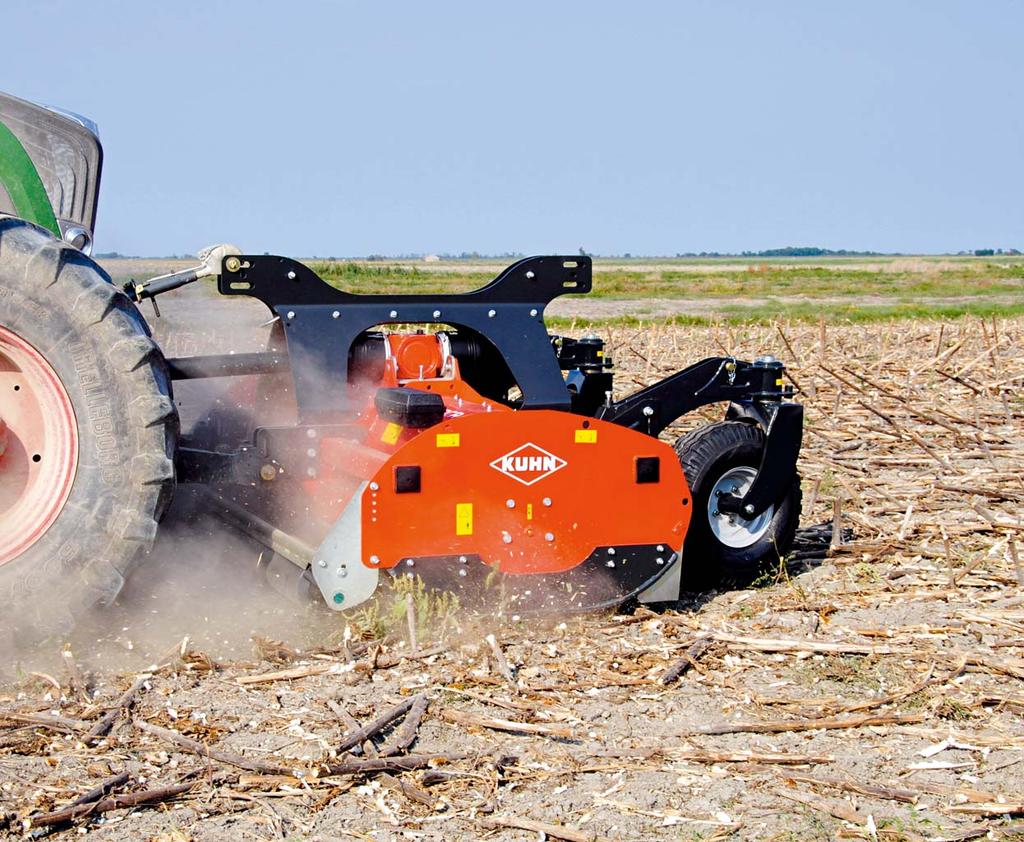

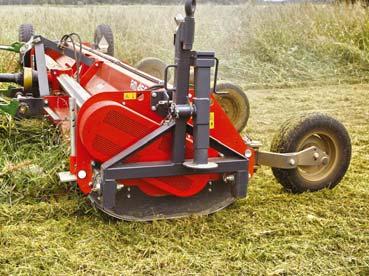

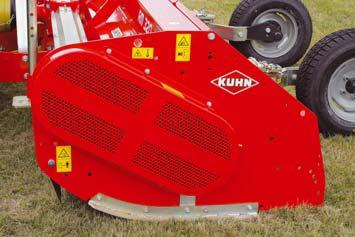

30 RM RM 480 R 610 R 30 UTFORMAD FÖR INTENSIV ANVÄNDNING RM-modellerna med horisontell axel, både stel och fällbar, är anpassade för putsning av skördematerial som halm, solros- eller majsstjälkar, men kan även användas för underhåll av betesmarker och ängar. De huvudsakliga användningsområdena är dock på spannmålsgårdar, maskinstationer och för entreprenadarbeten. TRE KRITERIER FÖR HÖGSTA MÖJLIGA KVALITET En rotor med stor diameter, tillräckligt stor överlappning mellan slagorna och en hög linjär hastighet: detta är de tre viktigaste sakerna att tänka på vid utformningen av rotorn. KUHN uppfyller samtliga dessa kriterier och kompletterar med en spiralformad montering av slagorna för att öka sugkraften för ett bättre snitt och för jämn spridning av växtresterna. TILLFÖRLITLIG - HEKTAR EFTER HEKTAR RM-maskinerna, liksom deras extremt robusta huv, har visat prov på sin höga prestanda ute på fälten under många år. Hemligheten: konstruktionen med tre stora sektionsbalkar gör att de klarar även de svåraste förhållanden. För extra skydd mot stenar är samtliga RM-modeller utrustade med en 4 mm fastskruvad skyddsplåt.

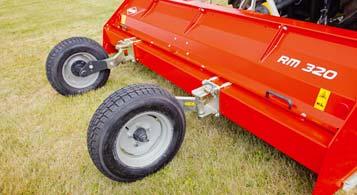

31 ARBETSKVALITET EN SLAGA FÖR VARJE BEHOV REGLERA STUBBHÖJDEN Stubbhöjden justeras med hjälp av antingen: - pivoterande hjul som kan justeras i höjdoch sidled för putsning av skörderester, - eller med en vals för hantering av arealuttag och vall. För bättre markföljning är 3-punktslyften i «fl ytande» läge EXAKT PUTSNING AV ALLA SORTERS VÄXTRESTER Y-slagorna med en mellanslaga fi nfördelar resterna för snabbare nedbrytning. De ger även förbättrad insugning av framför allt grödor som kilats fast. 2. EN RENT SNITT FÖR DE FLESTA VEDARTADE VÄXTER De långa hammarslagorna är anpassade för putsning av gräs, majsoch solrosstjälkar. En del modeller fi nns inte i alla länder. Fråga din återförsäljare. 31

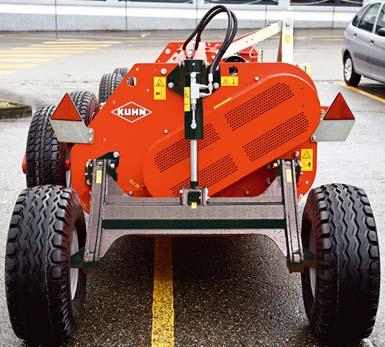

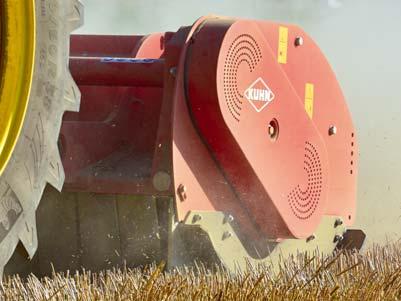

32 RM VRIDSTYVA VERSIONER FÖR HÖGRE KOMFORT I BESVÄRLIG TERRÄNG RM-modellerna används på ett stort antal gårdar världen över. Deras goda renommé är det bästa beviset på hållbarheten och den höga kvalitén på putsningen. De vridstyva versionerna finns i arbetsbredder från 2,40 till 4,01 m. DRIVNING ANPASSAD TILL HÖG EFFEKT Tack vare de dubbla drivenheterna på RM 320 och RM 400 distribueras kraftöverföringen bättre till komponenterna i drivlinan. FÖR ENKLA BYTEN AV SLAGOR Den bakre delen av huven kan öppnas manuellt för enklare åtkomst till rotorn i samband med underhåll. Detta gör det enkelt att byta ut slagorna. FÖR ÖKAD KOMFORT OCH SÄKERHET UNDER TRANSPORT Till RM 400-hacken fi nns en hydraulisk anordning för transport i längdriktningen. Med denna överstiger hacken inte traktorns bredd och kan transporteras lugnt och säkert. 32

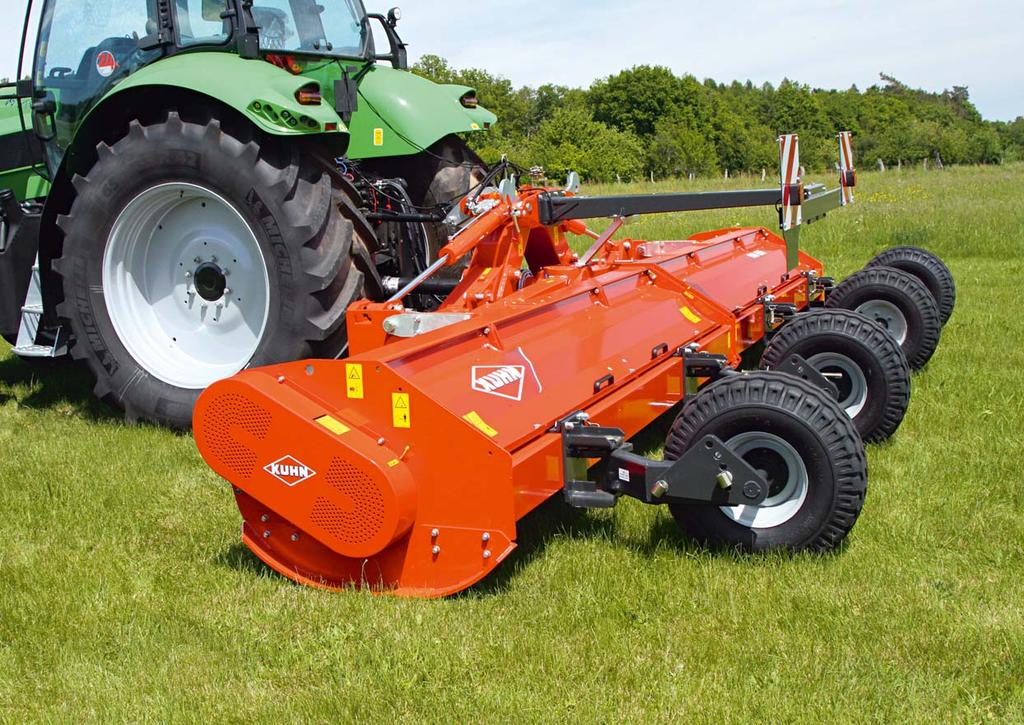

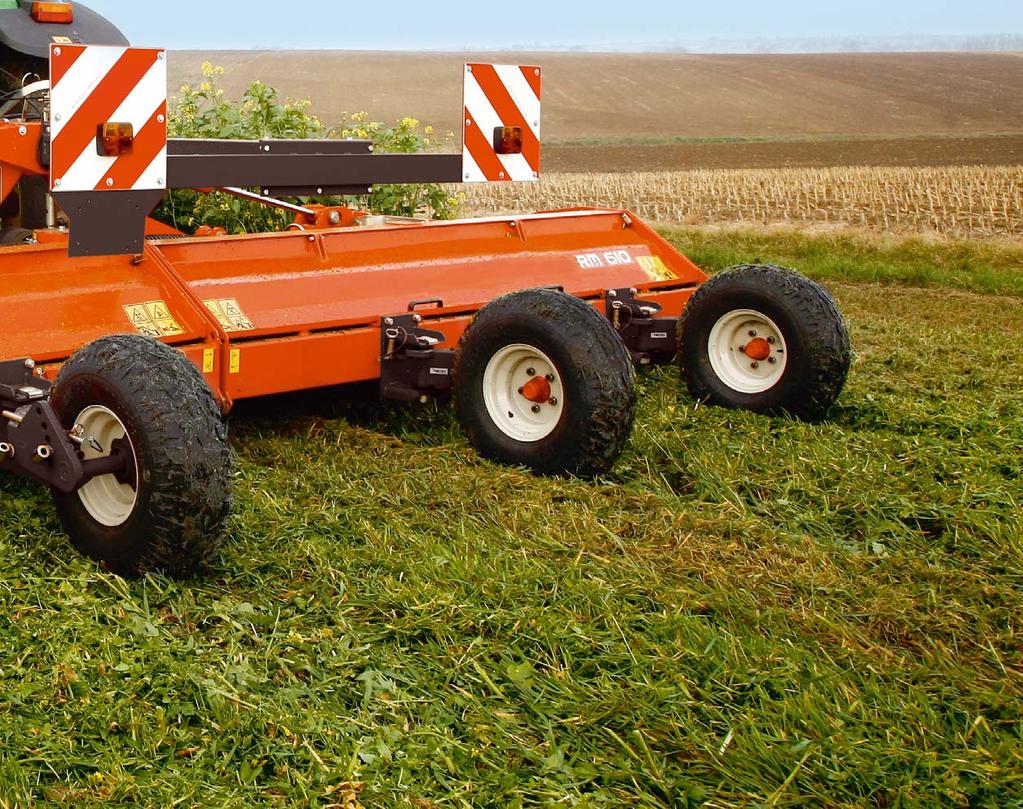

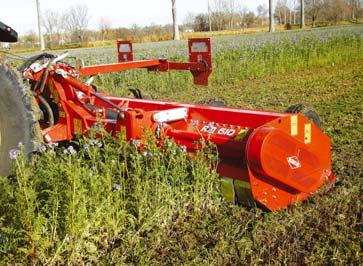

33 RM 480 R 610 R FÄLLBARA VERSIONER FÖR ÖKAD PRODUKTIVITET! De rejäla, fällbara slagklipparna i RM R-serien, med en arbetsbredd på 4,80 respektive 6,10 m, garanterar en exceptionellt hög kapacitet. Tack vare den hydrauliska fällfunktionen kortas även tiden det tar att förflytta sig mellan fälten. HÖGT MOTSTÅND MOT BELASTNING Huvudramen består av kraftiga profi ler som ger hög vridstyvhet och hög mekanisk hållfasthet. Dessutom är varje halva av slagklipparen monterad på huvudramen med en ledtapp som inte kan rotera och därför skyddar redskapet mot slitage. HELT SÄKER PÅ VÄGARNA De båda klippenheterna fälls ut och ihop hydrauliskt och låses under transport för högsta säkerhet. Belysning och signalutrustning ingår som standard. EFFEKTIV HANTERING AV MITTSTRÄNGEN För att reducera mittsträngen till ett minimum, har vi optimerat sugeffekten vid maskinens mittpunkt. Flödet av växtrester leds in i en av enheterna med ett ökat antal slagor i denna del, där det även sitter en fördelare. Som tillval kan en hydrauliskt driven tallrik monteras framtill mellan de båda enheterna för att helt ta bort växtresterna mellan dem. En del modeller fi nns inte i alla länder. Fråga din återförsäljare. 33

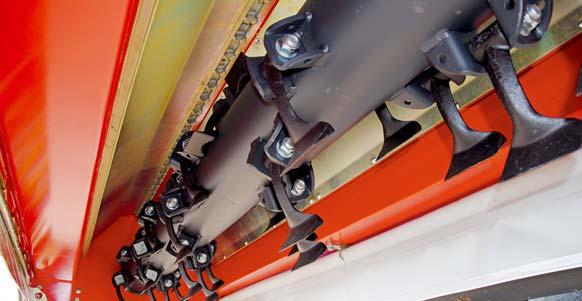

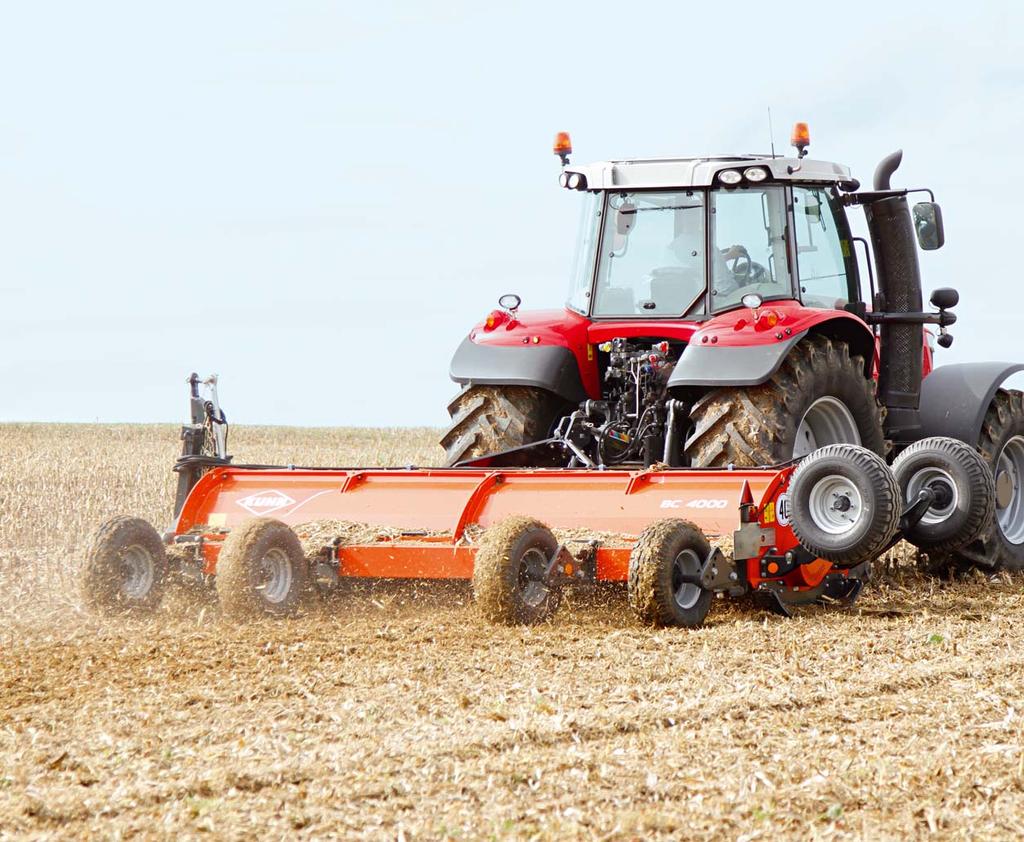

34 BC BCR 2800 DEN BÄSTA KOMBINATIONEN AV ROBUSTHET OCH HÖG ARBETSKVALITET BC 1000-klipparna passar perfekt för spannmålsodlare, maskinstationer och entreprenörer. De är speciellt utformade för intensivt arbete tillsammans med traktorer med en effekt upp till 350 hk. Med arbetsbredder från 2,80 upp till 4,52 m klarar de stora volymer växtrester utan problem, även vid hög arbetshastighet. GARANTERAD ROBUSTHET BC 1000-modellerna har utformats för att fungera i intensivt arbete. Den nya karossen säkerställer tillförlitlig bearbetning av många hektar. De stora sektionsbalkarna, den avancerade remdriften (från 3,20 m) och de stora hjulen förstärker dessa modeller på ett sätt som utan tvekan kommer att övertyga dig. HÖGKVALITATIV PUTSNING AV OLIKA VÄXTRESTER För att gynna nedbrytningen av jordmikrober strävar man efter ett jämnt och fi nt klippresultat. Därför är BC- och BCR 1000-klipparna utrustade med: - En rotor med stor diameter där åtta rader slagor placerats i spiralform. Denna utformning förbättrar uppsugningen av växtrester till rotorn och ger en jämn spridning av växtresterna. - Möjligheten att välja mellan hammarslagor eller universalslagor med mellanslagor för optimal anpassning till typen av växtrester. - Två motstål fastsvetsade inuti huven för ett perfekt hackresultat. 34

35 BCR 2800: EN MÅNGSIDIG LÖSNING Denna reverserbara modell kan monteras med antingen singel- eller tvillingkoppling, vilket gör att den kan placeras antingen fram eller bak på traktorn. Monteras den i fronten kan klipparen kombineras med ett bakre skörderedskap alternativt ytterligare en slagklippare. Detta ger en betydande kapacitetsökning. BC 2800 ÄR NU DLG-TESTAD OCH GODKÄND BC 2800 universalklippare fick mycket bra resultat i en «DLG approved»-test som utfördes under 2015/16 i kategorierna «Arbetets kvalitet», Effektbehov», KUHN MASKINFÖRSÄLJNING BC 2800 UNIVERSALHACK Arbetets kvalitet Effektbehov Hantering Prestanda i fält DLG Testrapport 6316 «Hantering» och «Prestanda i fält». Testet undersökte hur slagklipparen arbetade i majsstubb. För att bedöma prestandan i fält kördes maskinen på fem gårdar. Alla lantbrukarna fyllde i en enkät efter att ha använt slagklipparen. SNABBT OCH ENKELT UNDERHÅLL Byte av slagor görs enkelt genom att öppna huven. För att få åtkomst till kilremmarna behöver du bara lossa en bult på skyddet. - två motstål svetsade inuti huven ger ett perfekt snitt. Testkriteria Testresultat* Betyg** Visuell bedömning av arbetets kvalitet Överensstämmelse i snittlängder bra + Arbetets kvalitet mycket bra ++ Tvärdistribution av klippt material bra + Användarbedömningar efter fälttest Till- och frånkoppling bra + Tillgång till servicepunkter bra + Rengöring före vägtransport bra + *Det mest frekvent tilldelade Side-shift funktion tillfredställande o betyget. Förekomst av vibrationer inga ++ **Betygssystem: mycket Påkörningsskydd bra + bra (++), bra Reglering av klipphöjd bra + (+), tillfredsställande Förekomst av blockeringar mycket sällsynt ++ (o), ej tillfredsställande (-) 35

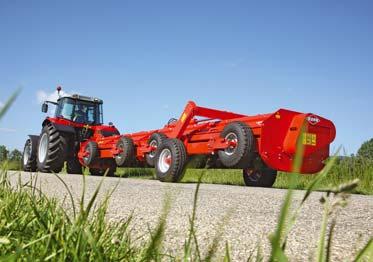

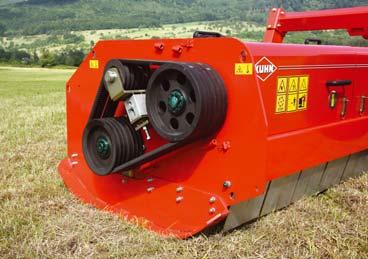

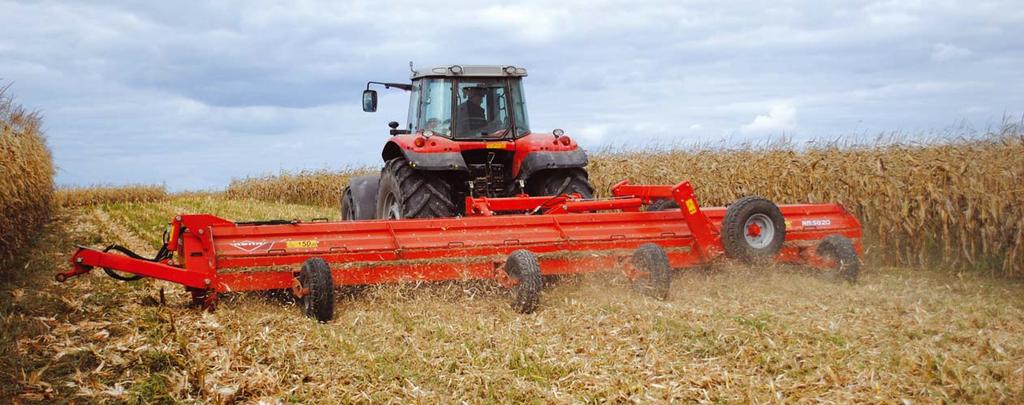

36 RMS 820 EN ENASTÅENDE SLAGKLIPPARE FÖR STORA SPANNMÅLSGÅRDAR! Några av slagklipparens basfakta som talar för sig själv: - arbetsbredd från 8,20 m, - godkänd för traktorer med en effekt på upp till 450 hk, - med en vikt på kg. Detta är den perfekta slagklipparen för extra stora ytor som putsas intensivt och som gör att maskinen utsätts för höga belastningar och stora påfrestningar. Utöver detta kan du räkna med KUHN-maskinernas välkända egenskaper som en stor rotor med spiralformad montering av slagorna och höga slaghastigheter för oöverträffad kvalitet. Stubbhöjden regleras med hjälp av fyra pivoterande hjul. NÄR MASKINERNA SKA BETA AV HEKTAR EFTER HEKTAR MÅSTE DE VARA TILLFÖRLITLIGA! 36 PRAKTISK OCH SÄKER TRANSPORT För en maskin av den här storleken måste man hitta innovativa transportlösningar. På RMS 820 är såväl den hydrauliska transportanordningen som den hydrauliska dragstången utrustade med dubbelverkande cylindrar med pilotstyrda ventiler. Både säkert och praktiskt! ROBUST CHASSI Det svetsade chassit består av fyra balkar för ökad vridstyvhet: en fram, en övre och två nedre balkar. Även ramkomponenterna är mycket kraftiga och skyddsplåten som är fastskruvad i chassit går att byta ut. 2. ROBUST ROTORDRIVNING Kraftöverföringen från transmissionen till komponenterna i drivlinan har förbättrats tack vare de dubbla drivenheterna. På varje sida drivs rotorn av sex SPBX högkapacitetskilremmar som är utrustade med en automatisk remspänningsanordning. En del modeller fi nns inte i alla länder. Fråga din återförsäljare.

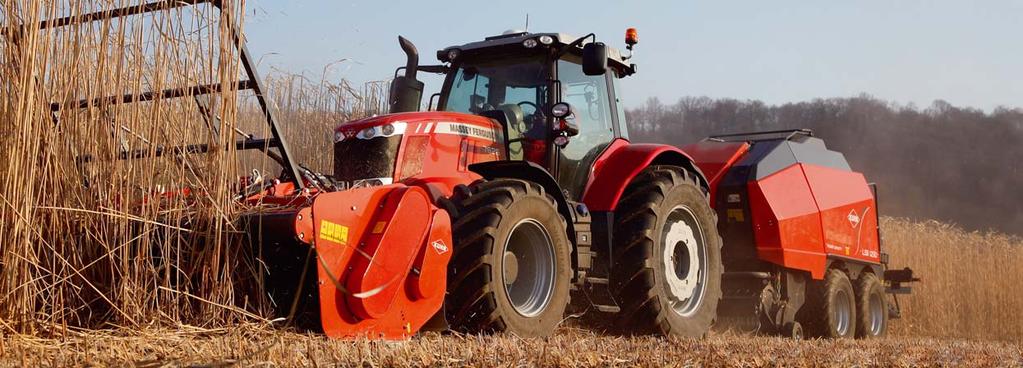

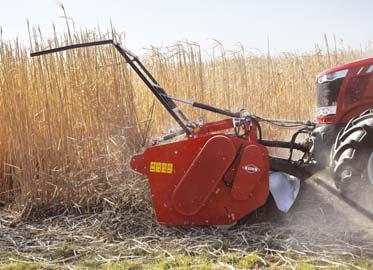

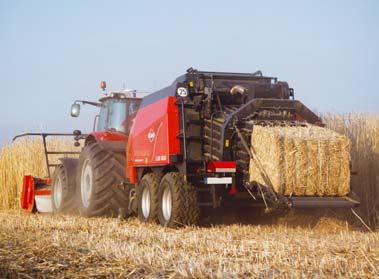

37 WS 320 BIO INTE BARA PUTSNING, UTAN ÄVEN SKÖRD! WS 320 BIO är en specialmaskin för energigrödor som har konstruerats för skörd av grödor. Den kan arbeta tillsammans med en balpress - en verklig innovation på marknaden. Slagklipparen är frontmonterad med en inbyggd strängläggare för skörd av högvolymgrödor som miskantus och durra. Används slagklipparen tillsammans med en balpress kan en ensam förare skörda, lägga och pressa grödan i balar! ÖVERTYGANDE FÖRDELAR GENTEMOT BEFINTLIGA SKÖRDESYSTEM Jämfört med självgående fälthackar eller slagning och pressning i olika steg sticker WS 320 BIO ut tack vare följande egenskaper: - en enda person kan sköta hela skördeprocessen, - förenklad transportlogistik, - mindre förvaringsplats krävs för balarna, särskilt om de komprimeras med högdensitetsbalpress till fyrkantsbalar, - lägre bränsleförbrukning, - minskad jordpackning på grund av färre överfarter av stora maskiner på fältet. BRA INFÅNGNINGSEGENSKAPER För att bättre kunna fånga grödan, som vanligtvis är hög och tät, är slagklipparen utrustad med frontkåpa och cylinder som kan justeras hydrauliskt. WS 320 BIO lämpar sig för alla typer av vegetation med höga volymer. Den kan till och med arbeta under svåra förhållanden med gröda som har kilats fast. ANPASSA HANTERINGEN EFTER SPANNMÅLSSKÖRDEN Rotorhastigheten sänks för att ta emot snittlängder som överstiger 15 cm. Endast då kan de pressas till balar. Om du behöver klippa fi nare än så rekommenderar vi att du använder en hack under balpressen. Valsen kan ställas in för att ge önskad snitthöjd, från 4 till 15 cm. EN ÖVERFART, TRE ARBETS- MOMENT Strängarna läggs samman med en skruv som är monterad bakom rotorn. Skruven drivs av en hydraulmotor som är kopplad direkt till traktorn. Rotationshastigheten kan justeras för att passa arbetsförhållandena (materialmängd, körhastighet framåt). Det hackade materialet sprids enhetligt via en central öppning på slagklipparens baksida. Därmed undviker man att materialet krossas av traktorhjulen. Pressningen, som kan göras parallellt eller ej, blir också enklare. En del modeller fi nns inte i alla länder. Fråga din återförsäljare. 37

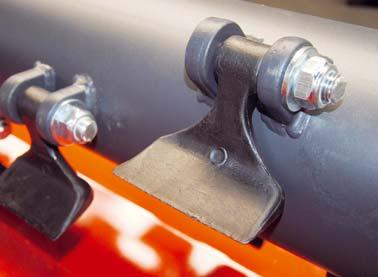

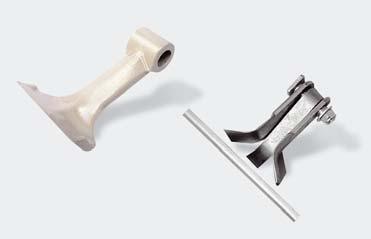

38 SLAGKLIPPARE VÄLJ RÄTT SLAGA *Det går inte att montera andra slagor Montering kan göras på fabriken Kontakta KUHN RESERVDELAR Montering ej möjlig Typ Restmaterial Slagor HAMMARSLAGOR Gräs/kvistar och grenar/vedrester Standardgräs Gräs i besvärlig terräng (mycket sten ) Gräs och vedrester (rankskott, rester efter beskäring) Mark i träda, vedartade skörderester Hammarslagor Ledade hammarslagor Tunga hammarslagor Långa hammarslagor UNIVERSALSLAGOR Undervegetation/ skörderester Undervegetation av standardtyp Röjning, vedartade skörderester på plats (stubb) Spannmålsrester (majsutsäde, halm ): ökad sugeffekt Universalslagor Raka universalslagor Universalslagor med mellanslagor LEDADE SKOP- SLAGOR Gräs Ledade skopslagor - särskild rotor* LEDADE SKOP- KNIVAR Gräs Ledade skopknivar 38

39 ! KORTA SLAGOR För slagklippare med lågt och medelhögt rotorhus LÅNGA SLAGOR För slagklippare med högt rotorhus Underhåll, grönytor och jordbruksområden Universal Annat (biomassa, bioenergi, ) Grödor TL BE 10 BKE BKE REV VKM BP 100 BP 10 BPR 10 BPR 100 BPR 100 PRO- BP 8300 BP 8340 WS 320 BIO BK-RM RM-R - BC BCR RMS 39

40 Tekniska specifikationer Slagklippare gräs Arbetsbredd (m) Transportbredd (m) TL BE BKE BKE REV ,19 1,46 1,78 1,35 1,60 1,92 PTO-varvtal (rpm) / / 1.000* Lägsta traktoreffekt (kw/hk)** Högsta tillåtna DIN-motoreffekt (kw/hk) vid rpm (eller 540 om detta är enda tillgängliga version) / / Tillkoppling 3-punkts, kat. 1 Sidoförskjutning (mm) ingen förskjutning (120) (150/180) 1,40 1,60 1,80 2,00 1,60 1,80 2,00/ 2, / ,53 1,80 1,71 2, / ,14 2,29 2,50 2,36 2,51 2, / ,53 1,80 1,71 1, / ,14 2,29 2,50 2,36 2,51 2, / / / / / /100 3-punkts, kat. 1 (14/16) 3-punkts, kat. 1 eller 2 (18/20) 280 (14/16) (18/20) 3-punkts, kat. 1 (150) 3-punkts, kat. 1 eller 2 (180) punkts, kat punkts, kat. 1 (150) 3-punkts, kat. 1 eller 2 (180); fram eller bak punkts, kat. 2, fram eller bak Frihjul (integrerad i växellådan) Rotordrivning 2 SPA-kilremmar 3 SPBX-kilremmar (2 på BE 14) 3 SPBX-kilremmar 4 SPBX-kilremmar 3 SPBX-kilremmar 4 SPBX-kilremmar Rotordiameter (mm) Rotorhastighet (rpm) PTO 540 rpm PTO rpm * Linjär slaghastighet PTO 540 rpm 44,2 45, , ,1 (m/s) PTO rpm - 46,6-43,6* 42,6* Antal ledade slagor Antal hammarslagor Antal Y-slagor Motstål (slät, svetsad) (slät, fastskruvad) Släpskor - Höjdreglering via vals via vals med via hjul eller vals med fasta eller avtagbara ändstycken fasta eller avtagbara ändar med semi-pivoterande hjul eller vals med fasta ändstycken Valsdiameter (mm) Däck - 16 x lagers Vikt inkl utrustning (kg) standard tillval - ej tillgängligt *Fabriksmonterad. **Beroende på arbetsförhållanden och i synnerhet volym och typ av växtrester KUHN RESERVDELAR Konstruerade och tillverkade för att stå emot tiden KUHN s gjuterier, fabriker och den avancerade tillverkningsprocessen gör att vi kan tillverka reservdelar som står emot tiden. Du kan lugnt förlita dig på vår kompetens och på våra originalreservdelar. Lantbrukare drar nytta av kundsupport och våra logistiktjänster via valfritt KUHN PARTS reservdelslager, som tillhandahåller snabba och tillförlitliga reparationslösningar i samarbete med din närmaste auktoriserade KUHN-återförsäljare. 40 be strong, be KUHN

41 Tekniska specifikationer Slagklippare universal VKM BP BPR BP PRO PRO Arbetsbredd (m) 2,09 2,37 2,79 3,03 2,37 2,79 3,03 2,37 2,79 3,03 2,79 3,03 2,10 2,37 2,79 3,03 2,79 3,03 8,30 Transportbredd (m) 2,25 2,55 2,98 3,21 2,55 2,96 3,19 2,55 2,99 eller 3,10(**) 3,34 2,95 3,19 2,27 2,55 3,00 3,34 2,96 3,34 3,00 PTO-hastighet (rpm) 540/ Lägsta traktoreffekt (kw/hk)*** / / / / / / / Högsta tillåtna DIN-motoreffekt (kw/hk) vid1.000 rpm (eller 540 om detta är enda tillgängliga version) / Tillkoppling 3-punkts, kat / / / / /230 3-punkts, kat. 2 - reverserad körriktning - fast eller fl ytande Sidoförskjutning (mm) 520 (210) Frihjul (integrerad i växellådan) 520 (210) punkts, kat. 2 eller 3 - fram el. bak - fast eller fl ytande / punkts, kat. 2 eller Rotordrivning (antal kilremmar) Rotordiameter (mm) 465 Rotorhastighet (rpm) PTO 540 rpm PTO rpm Linjär slaghastighet (m/s) PTO 540 rpm 48 (210/240) - 44 (280/305) PTO rpm 48 (280/305) * Antal hammarslagor Antal Y-slagor Antal ledade slagor Motstål (1 taggig, 1 slät) 3:e motstål - Släpskor Höjdreglering semi-pivoterande hjul eller vals med avtagbara ändstycken vals med fasta eller avtagbara ändstycken Valsdiameter (mm) hjul med icke-utbytbara däck 185/70 R Däck (210/240) - hjul med utbytbara däck 185/70 R13 (280/305) Vikt inkl utrustning (kg) standard tillval - ej tillgängligt *Fabriksmonterad. **Beroende på land. ***Beroende på arbetsförhållanden och i synnerhet volym och typ av växtrester R14 185/ vals med avtagbara ändstycken En del modeller fi nns inte i alla länder. Fråga din återförsäljare. 41

42 Tekniska specifikationer Slagklippare fält BK RM BC BCR RMS WS R R BIO Arbetsbredd (m) 2,30-2,80 3,20 2,36 2,80 3,23 4,01 4,80 6,10 2,79 3,23 4,01 4,52 2,79 8,20 3,23 Transportbredd (m) 2,50 3,00 3,47 2,55 3,00 3,48 4,35 2,50 2,99 3,47 4,35 4,93 2,99 längdled transport - dragarmar 3,48 PTO-hastighet (rpm) Lägsta traktoreffekt (kw/hk)* Högsta tillåta DIN-motoreffekt (kw/hk) vid rpm (eller 540 om detta är enda tillgängliga version) / / / Tillkoppling 3-punkts, kat (540/1.000 på RM 240) / / punkts, kat.2 - halvautomatisk (fast på RM 240/ 280/320**) / /350 3-punkts, kat. 2 eller / / punkts, kat. 2 (kat. 2 och 3, halvautomatisk på BC 4000/4500) Frihjul (integrerad i växellådan) Rotordrivning SPBX-kilremmar SPBX-kilremmar SPBXkilremmar SPBX-kilremmar / / / / / /300 4 SPBXkilremmar 3-punkts, kat. 3 el. 4 - snabbkoppling kompatibel 6+6 SPCXkilremmar 3-punkts, kat. 2 el. 3 - fast eller fl ytande 5-trådar Powerband Rotordiameter (mm) ( ) 647 ( ) (730 på BC 4000/4500) Rotorhastighet (rpm) PTO 540 rpm PTO rpm (230) (280) (280) (320) (240) Linjär slaghastighet (m/s) PTO 540 rpm PTO rpm 67,6 (230) - 62 (280) 66,3 (280) - 59,5 (320) Antal långa hammarslagor Antal Y-slagor med mellanslagor (240) Antal Y-slagor Släpskor - Motstål (1 slät, 1 taggig) (1 slät, fastskruvad) - Höjdreglering semi-pivoterande hjul eller valsar semi-pivoterande hjul eller valsar vals med avtagbara ändstycken eller semi-pivoterande hjul 4 pivoterande stödhjul Valsdiameter (mm) Däck 185/60-R14 195/65-15 ( ) 10.0/ / x / PR 10 PR - ( ) vals med avtagbara ändstycken Vikt inkl utrustning (kg) standard tillval - inte tillgängligt *Beroende på arbetsförhållanden och i synnerhet volym och typ av växtrester. ** Beroende på land och konfi guration.
