BP/ BPR / BP 8300 KO N S TE N AT T UN DERHÅLLA GRÄSYTOR

Transkript

1 BP/ / BP 8300 KO N S TE N AT T UN DERHÅLLA GRÄSYTOR

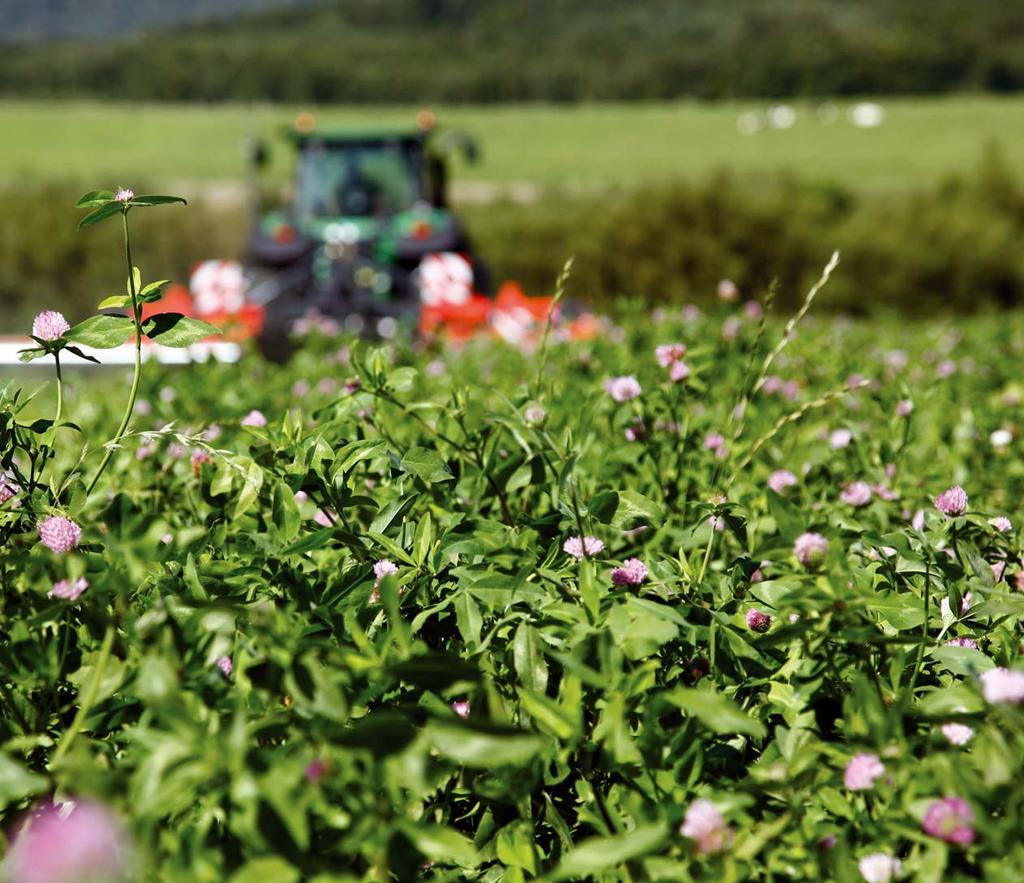

2 BP / MULCHMASKINER KUHN mulchmaskiner KUHN erbjuder en serie universalmulchmaskiner som är lämpliga för underhåll av betesmarker och trädor och för mulchning av fånggröda och växtrester. KUHNs teknik innebär: Underhåll av hög kvalitet tack vare slagornas höga hastighet, rotorns konstruktion och många slagor per meter. Hållbara och driftsäkra mulchmaskiner: tillförlitlig mekanisk konstruktion och kraftfulla ramar. Lättanvända maskiner som underlättar arbetet och ger ökad produktivitet. Den omfattande BP- och -serien har arbetsbredder som säkerställer hög avverkning på gården och utmärkt användarvänlighet. Kvalitetsbete är det första tecknet på att betesmarken underhålls väl. Efter varje betessäsong eller före återväxt kan betesmarken behöva underhållas för att bevara dess kvalitet och slå ut rator. Krossning av rator fyller fl era funktioner: Rensning: genom att krossa taggiga växter. Mekanisk förslåtter: även om det betyder att boskapen förlorar foder bidrar det till att bevara betesmarkens kvalitet genom att det underlättar jordbearbetning och förbättrar förhållandet blad/ stjälk. Ogräsborttagning: för betesmarker med blandade växter där kemisk ogräsbekämpning inte är möjlig. Denna åtgärd måste vidtas innan ogräset går i ax för att undvika att dess frön sprids. Krossningsprincipen går ut på att klippa växten och hejda dess utveckling. Därför rekommenderas avverkning med minst 5 cm höjd. På så sätt bevaras jordbearbetningsnivån för gräsväxter samtidigt som ärtväxter skyddas. KUHN erbj rbjuder mulchlösninganga ro och uppfyl ler samtidigt högt ställda krav på: Lägre kostnader Goda erfarenheter

3 Komfort och livskvalitet Kontakt och rådgi vningng Trygg service

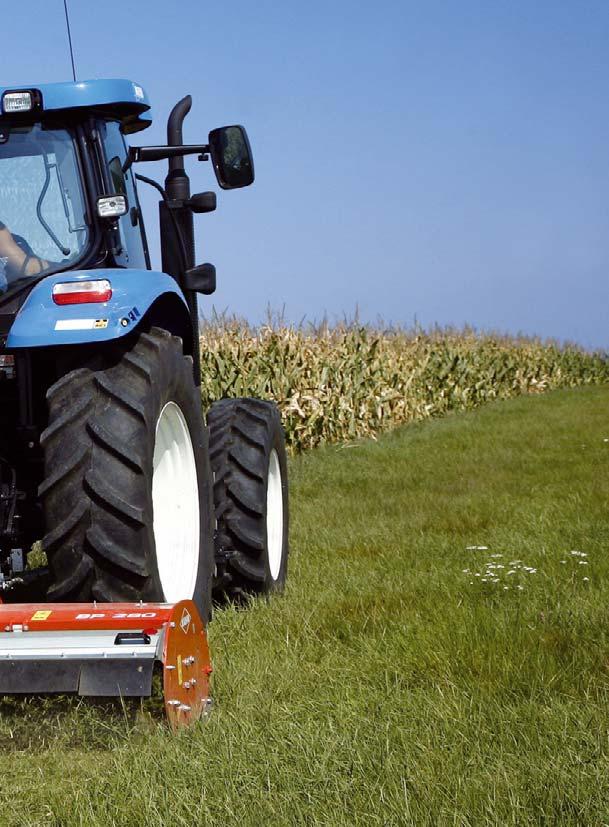

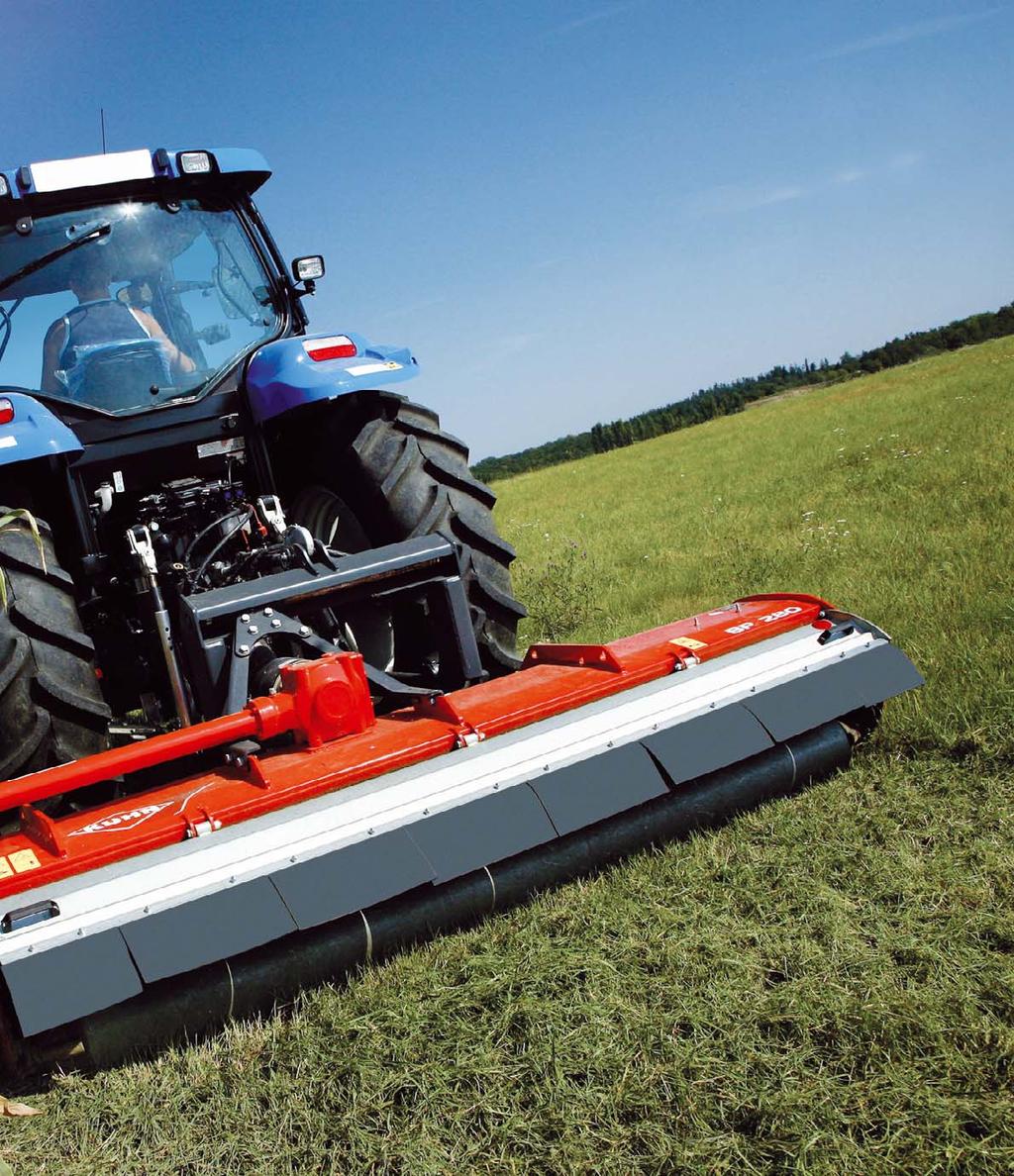

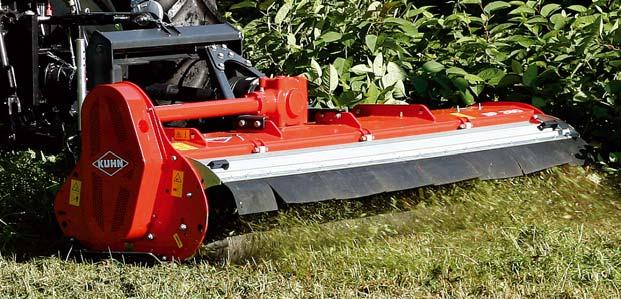

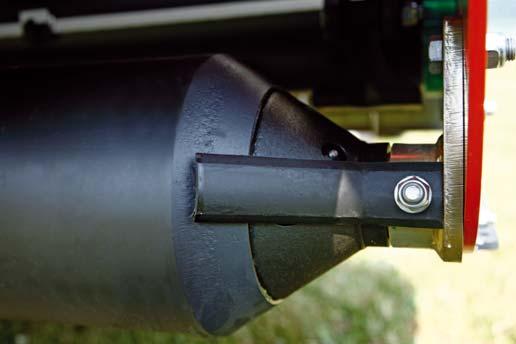

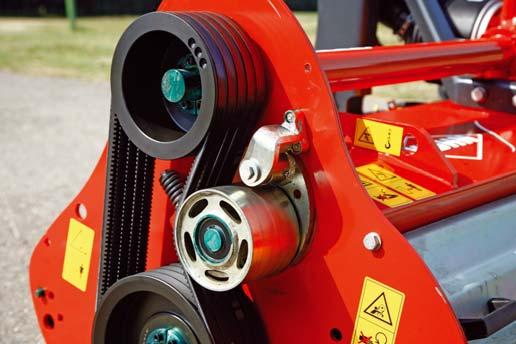

4 BP 240 / 280 / 305 MULCHMASKINER Din underhållspartner V Tack vare mulchmaskinensn mångs idighet kan den användas till ett fl ertal olika arbeten som underhåll av betesm ark, frukt tr ädgårdar och osådda ytor. 4 Reglerad arbetshöjd BP kan utrustas med två alternativ: - En 220 mm stödvals med avtagbara ändlager. - Halvt svängbara hjul på sidoväggarna Perfekt drivning BP är utrustad med: - Transmission för upp till 125 hk. - Automatisk remspänning. - 3 till 5 remmar beroende på modell.

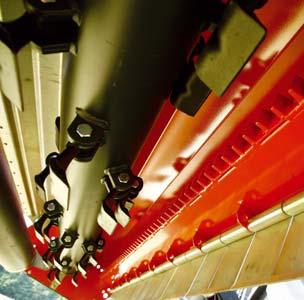

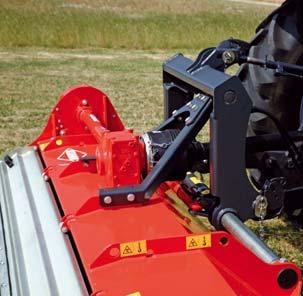

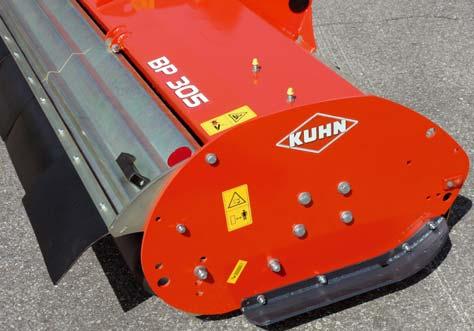

5 Ny fästanordning Fästanordningen är en konstruktion med flera delar som garanterar styrka och hållbarhet. Maskinen kan förskjutas 58 cm i sidled med hjälp av ett glidsystem med dubbla rör. Med denna konstruktion får maskinen mindre överhäng och konstruktionen belastas mindre vid förskjutning. 5 Mångsidig och robust huv - Uppbyggd med 2 balkar. - Svetsad plåtbeklädnad. - Ställbar bakre huv. - Huvform optimerad för hög kapacitet. Perfekt krossade växtrester - Rotor med slagor i 8 rader för ökad sugeffekt på växtrester och perfekt fördelning över marken. - 2 motstål för ökad mulchning av materialet. - Kan utrustas med hammarslagor, Y-slagor och en kombination av Y-slagor och raka slagor.

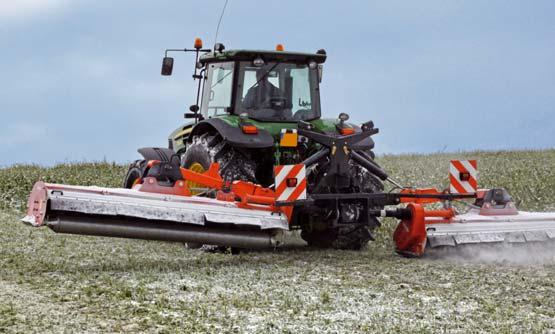

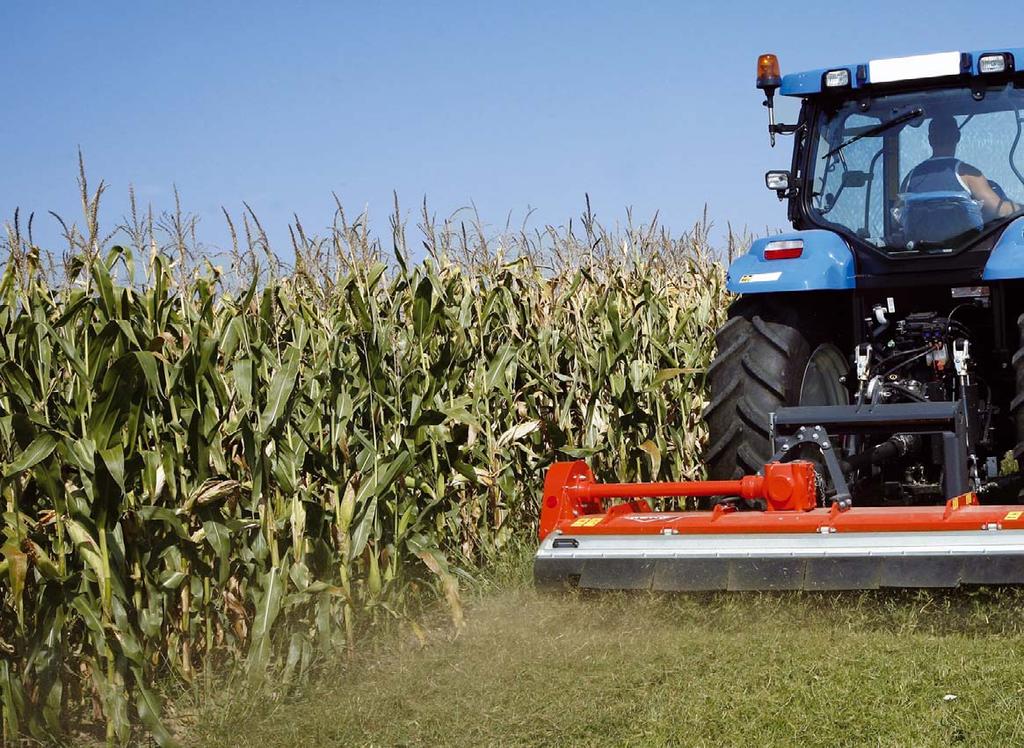

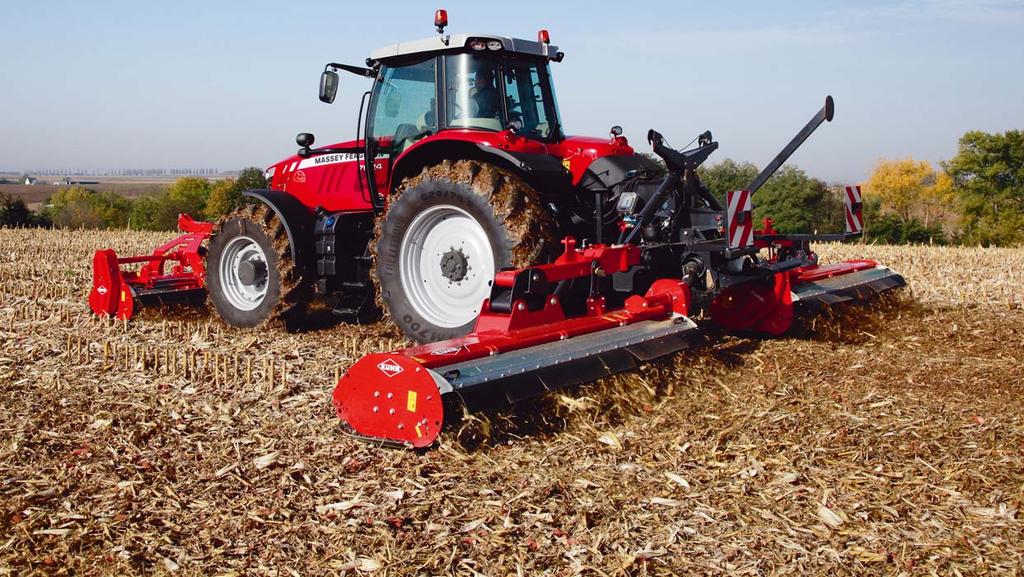

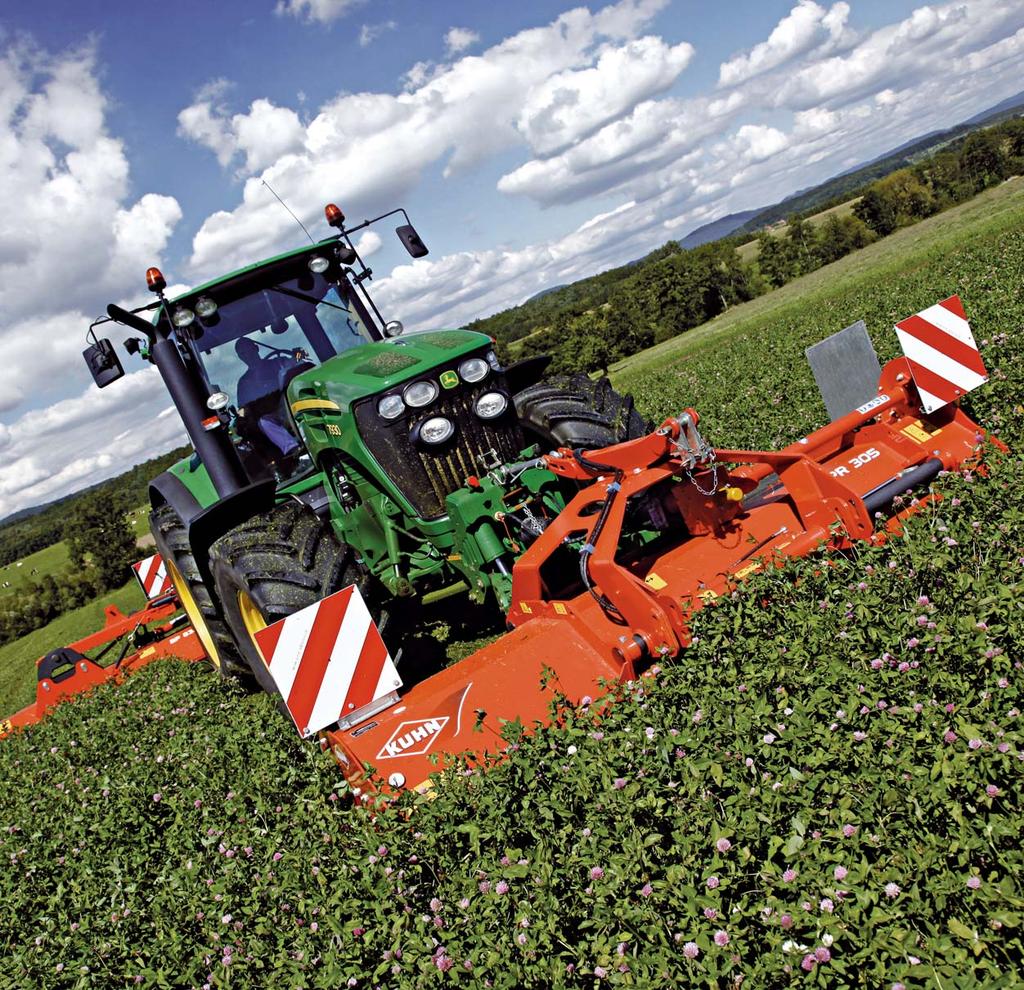

6 BP 8300 MULCHMASKINER Hög kapacitet V eller 305 PRO i fronten, ger den en mycket hög kapacitet. Konstoruktionen är gjord för att köra stora ytor med gräs, men fungerar även utmärkt till att putsa ner växtrester på tex en fånggröda eller majsstubb. 6 En professionell konstruktion: De två mulchenheterna är utrustade med: - Svetsad innerplåt för optimalt skydd emot förslitning och främmande föremål. - Två motknivar för att finfördela materialet. - En ställbar bakre plåt för att kunna anpassas till alla förhållanden. - Stödvals med avtagbara ändar för enkelt underhåll med 200 mm diameter. - Rotor med 20 mm axlar i specialhärdat stål för lång livslängd. 100 % mulchning i hög hastighet Rotorn på 465 mm med spiralmonterade verktyg och en kaross med ställbar bakre huv innebär att BP 8300 kan krossa en stor mängd vegetation, även i hög hastighet. Vegetationen kastas ut ovanför stödrullen och plattas därmed inte till på marken, vilket gör att nedbrytningen går snabbare.

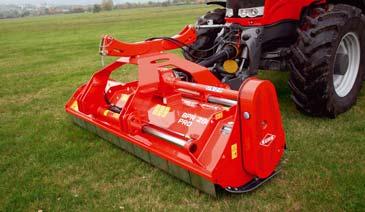

7 NYHET 100 % Driftssäkerhet För att klara de mest intensiva körnignarna, är BP 8300 utrustad med en växellåda som klarar upp till 270 hk, PTO axlar med minskat underhåll, fem SBX remmar och automa- tisk remspänning. Montera 100 PRO i fronten - en kraftfull kombination 100 PRO modellerna finns tillgängliga i arbetsbredder på 2,8 0 m och 3,05 m och passar utmärkt ihop med BP Den är konstruerad för intensiv användning på traktorer med hög effekt. Viktiga detaljer: - Växellåda för upp till 185 hk PTO effekt. - Drivningng med högprestandaremmar. - Automatisk remspänningng - Samma rotor och slagor - Två motknivar (tre som tillval) 7 Betesputsare med hydraulisk avfjädring och automatiskt påkörningsskydd! BP 8300 har en ram som är utrustade med samma avfjädring, LIFT CONTROL som finns på de bredaste slåttermaskinerna. Uppdelat blir det: - Pendlande infästning i centrum på båda mulchenheterna för perfekt markföljning. - Ställbart marktryck avlastar stödvalsen. - Non-stop påkörningsskydd kombinerat med lyft av mulchenheterna. - Lyft av mulchenheterna är integrerat i ramen för enkel manövrering.

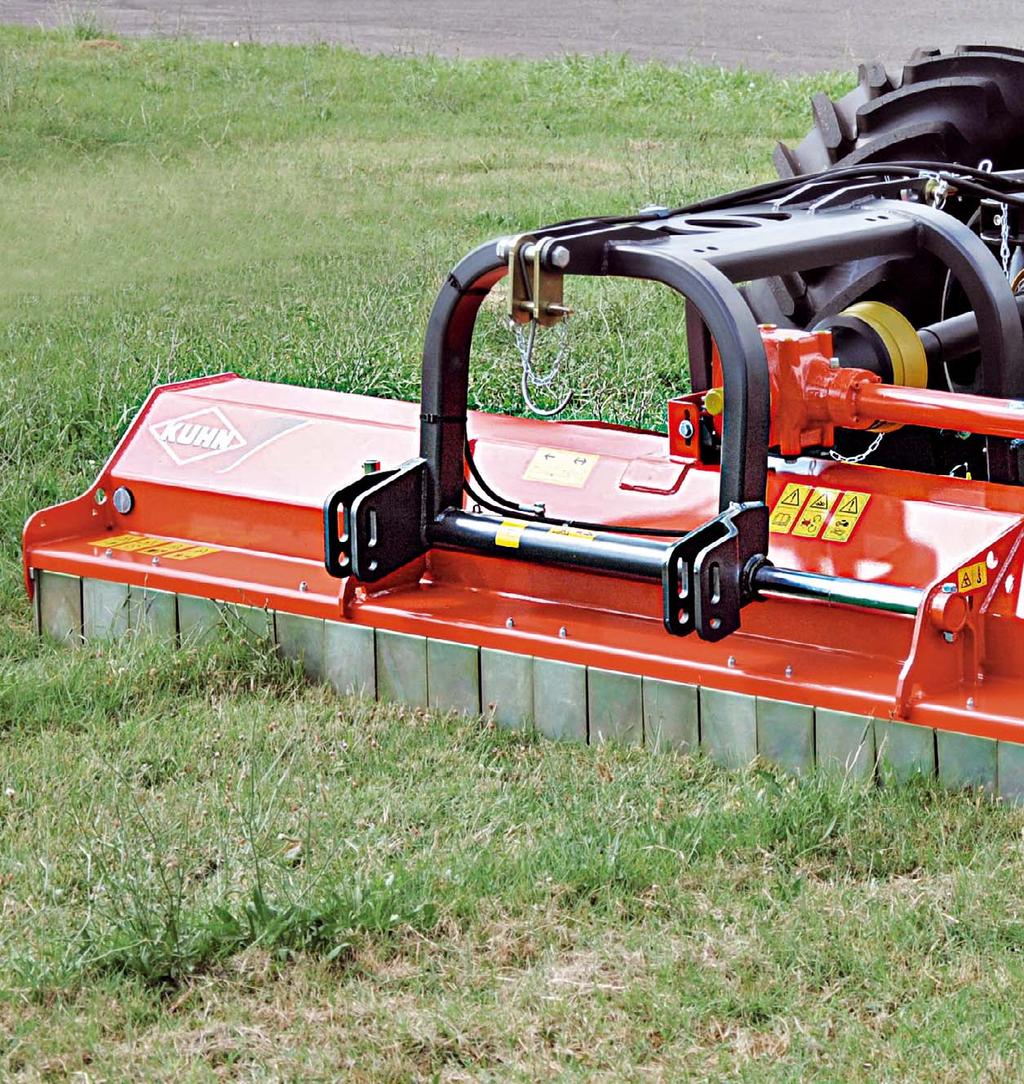

8 28 / 30 MULCHMASKINER V Konsten att underhålla gräsytor BP -seririenns mulcchm hmas askin 100 är koons n tr trueera r d för mind ndree gåård nd årdarr medd bl blanndj djor o dbbrukk elle ler bbooskappsshhållnningg. le Serrienn ärr avse seedd för und nderrhåll av än ä gar occh ouupppodlad maark ochh finnns i breddeernaa 2,880 m occh 3,005 m. m Masskinnerrna n är pe p rffek ekta ta för ör meell ellannstoora traaktorrer.. 8 Dubbel upphängning Sidoförskjutning Ra R amen am me m en m me ed d du ub bb be bel ell upp pphä häng ngni ning ng gö örr atttt ma asski kine nen e en nkke eltlt kka an fr fro on ntt-- elllle err bak akmo mon ntter te erras ras as. BP R-se seri rien en 28/ 8/ ha arr en in inby byg gg gd u up pp ph hän äng gn nin ing me med hyydrau drauli dr aulilisk au isk sk för örsskkj kju jutn tnin ing på ing på 40 mm mm som om sta tan nd dard. ard ar d.. Fö örr bästa ässtta ä a hå h ållllb ba arhe rrh het et occh h kom ompakt pakktthe pa het fö försskj kju utts up upp ph hän äng ängn gn nin ings gsra ram me en gen ge no om at att de den g gllid ide err på 2 rö rör m rör me ed st styyrrni ning ng av tefl teflo te on nring ri ngar ar.

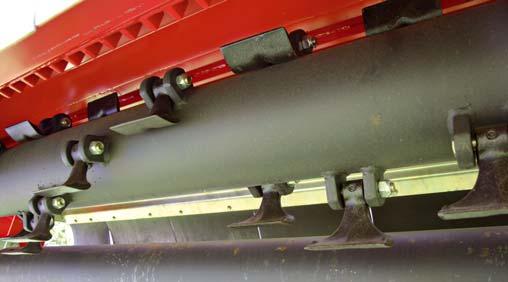

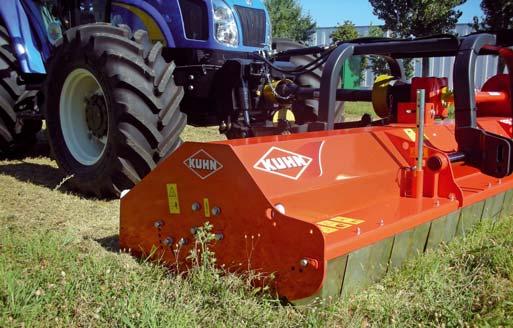

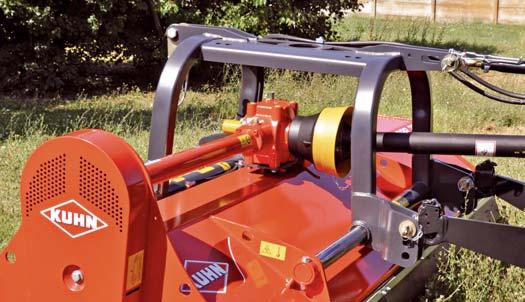

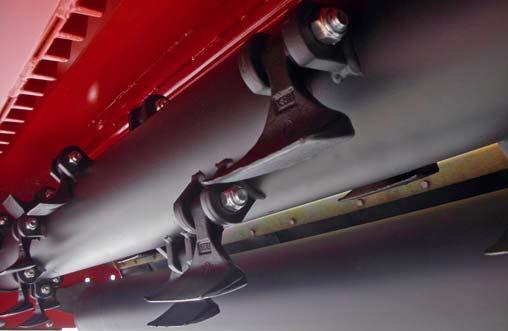

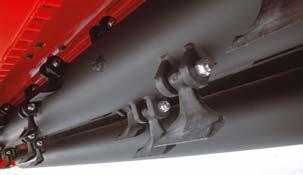

9 Kaross Karossen består av 6 mm tjock plåt i den utvändiga konstruktionen och 8 mm tjocka sidoväggar. På insidan har karossen två svetsade motstål. Det finns 2 lösningar för höjdreglering: - En standardstödvals med 220 mm i diameter. - En 220 mm stödvals med borttagbara ändar. I båda fallen sitter stödvalsen så nära rotorn som möjligt för effektivt markavstånd och självrensning av slagorna. 9 Rotor För ett perfekt resultat under alla arbetsförhållanden är maskinen utrustad med en rotor som har slagor i 8 rader och som är 465 mm i diameter. Tack vare att slagorna är spiralmonterade sugs växtrester in och krossas samtidigt som det krossade materialet sprids jämnt över marken. Drivning Rotordrivningen består av: - En huvudväxel för upp till 125 hk med varv/min, inkoppling från båda sidorna och frihjul. - Sidodrivning med 4 remmar. Kåpan sitter fast med en enda skruv för snabb och enkel kontroll av remspänningen.

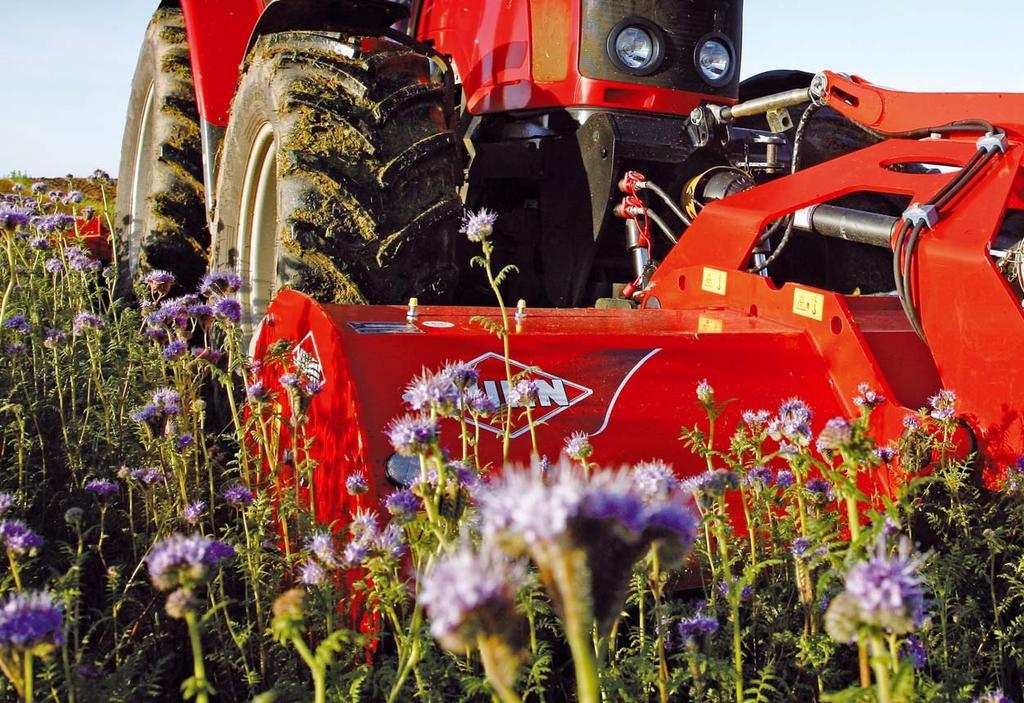

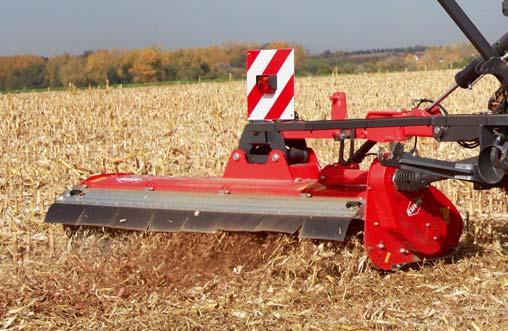

10 210 / 240 / 280 / 305 MUL CHMASKIN ER Front- eller bakmontering: extra mångsidighet Med den vänd ndbara mulchma mask skin inen kan du dr a nytta av de nya fördelarna för underhåll av betesma rk och trä dor. Med en frontmonterad -maskin kör inte tra ktorn öv er växterna som ska avverkas as, vilket ger ett jäm nare mulchresultat. passar på alla traktorer efterso m den kan monteras fram eller bak. Des sutom ka n en maskin fram kombineras med en maskin bak, exempelvis KUH UHNs häc äck- ellerer släntklippare ellerer gr äskl ippare. 10 Perfekt markkontakt För perfekt reglering av arbetshöjden har en stödvals med 220 mm i diameter och avtagbara ändar som sitter så nära rotorn som möjligt. Det innebär följande fördelar: - Perfekt markkontakt. - Självrensning av slagor. - Maskinen rullar lätt i alla lägen. - Enklare underhåll. Perfekt drivning är utrustad med: - Transmission för upp till 125 hk. - Automatisk remspänning. - 3 till 5 remmar beroende på modell.

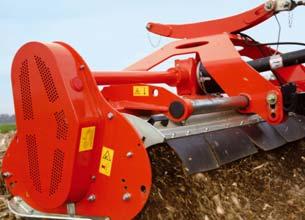

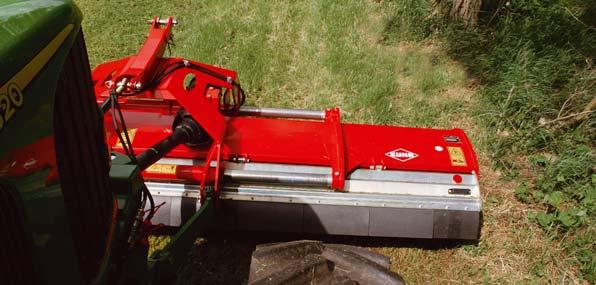

11 Oslagbar hackkvalitet Anpassar ar sig till allala arbetsförhållande Den ställbara plåten gör maskinen mer flexib el. Den kan öppnas mer eller mindre beroende på mängd och typ av gröda som ska hackas. 11 Avvisarplåt visa ökar livslängden Avvisarhuven är i standardutförande förstärkt med en 4 mm tjock plåt som längre livslängd. Den är även utrustad med två motstål (1 tandat och ett slätt) för perfekt hackning. Förskjutningng med glidrörelse Maskinen kan förskju tas 58 cm med en glidrörelse för att nå de mest svåråtkomliga hörnen. Hydraulisk förskju tning är standardutrustning på maskinen. 58 cm Rotor med otrolig sugverkan Rotorn är försedd med åtta rader slagor och suger effektivt upp alla växtrester so ska hackas och ger på så vis en helt oslagbar mulchning.

12 TEKNISKA DATA BP 240 BP 280 BP BP PRO 305 PRO Arbetsbredd (m) ) 2,37 2,79 3,03 2,79 3,03 2,09 2,37 2,79 3,03 8,30 2,79 3,03 Transportbredd (m) 2,68 2,99 3,34 2,96 3,19 2,26 2,68 2,99 3,34 3,00 2,99 3,34 Effektbehov kw (hk) 42/57 49/67 58/78 49/67 58/78 40/54 42/57 49/67 58/78 120/ / Max. tillåten traktoreffekt kw (hk) 92/125** /67 136/185** Sidoförskjutning (mm) Frilöpskoppling Rotordrivning (SPBX remmar) Standard integrerad i transmissionen Yttre rotordiameter (mm) 465 Rotordiameter (mm) x Plåttjocklek (mm) 193,8 x 8 193,7 x ,8 x 8 193,7 x 10 5-strand Powerband Rotorvarvtal (o/min) 540 rpm 1000 rpm Periferihatighet slagor m/sek 540 rpm 1000 rpm Antal hammarslagor Antal Y-slagor Antal Y-slagor + mellanslaga Djupreglering * 3.10 m for France ** with 1000 rpm drive Använd bara reservdelar från KUHN Mulchmaskiner med olika slagor Y-slagor J Böjd, behandlad stål; - Vändbara; - Hög slitstyrka; - Används för stjälkar, stubb. Hammarslagor Tillverkade i smitt stål - Optimal hållfasthet tack vare förstärkt material i skaft och kanter - Självslipande profil - Skopformade för perfekt sugverkan - Används för stjälkar, stubb, träda. Patent sökt. En del maskiner är mycket tunga. Traktorns maximala axelbelastning och lyftkraft ska alltid följas, detsamma gäller totalvikten för traktor och maskin. Belastningen på framaxeln ska alltid vara minst 20 % av traktorns egenvikt. För länderna inom EU gäller att våra maskiner uppfyller de uppställda EU-maskindirektiven, i andra länder kommer våra maskiner att utrustas med erforderliga skyddsanordningar enligt gällande bestämmelser. Av tydlighetsskäl visas maskinerna på illustrationerna i vissa fall med demonterade säkerhetsanordningar. Skyddsanordningarna skall annars alltid vara monterade och placerade i korrekt läge såsom anges i instruktionsbokens säkerhetsanvisningar. Maskinerna levereras med den säkerhetsutrustning som krävs i respektive land. Illustrationer, fotografier, tekniska datauppgifter och vikter är ungefärliga och utan förpliktelse. Rätten till ändringar förbehålles. Maskinerna och maskinutrustningarna som visas i denna broschyr kan vara skyddade av ett eller flera patent och/eller mönsterskydd. Registrerade varumärken i ett eller flera länder. ÅTERFÖRSÄLJARE Via stödvals avtagbara ändlager eller stödhjul Via stödvals med fasta eller avtagbara ändlager Via stödvalse avtagbara ändlager Stödvalsdiameter (mm) 220 Däck 185/ Vikt med utrustning ca. (kg) Mellanslaga JX Böjt, härdat stål - Användningsområde: gräs Useful information: mounting screws and nuts - screw part no. J nut part no. J Rekommendationer vid utbyte av slagor: Innan knivar byts ut rekommenderar vi att dessa ersätts med nya av samma vikt.montera knivarna så att dessa sitter jämnt fördelat på motstående sida av rotorn. De lättaste delarna monteras i mitten på rotorn och de tyngsta i ändarna. KUHN stämpeln är ett intyg på att delarna är original, kräv att du får det. För att skydda miljön är denna broschyr tryckt på oblekt papper / Tryckt i Frankrike SE Copyright 2013 KUHN - R KUHN S.A. - F Saverne Cedex
