1 Instruktionsmanual Körning & Skötsel _C.pdf Vibrationsvält CC300 Motor Kubota D803-CR-TE4B Serienummer xxA Originalinstruktion Reservation för ändringar Tryckt i Sverige

2

3 Innehållsförteckning Inledning... Maskinen... Användningsområde... Varningssymboler... Säkerhetsinfo... Allmänt... 2 CE-märkning och Deklaration om överensstämmelse... 3 Säkerhet - Allmänna Säkerhetsföreskrifter... 5 Säkerhet - vid körning... 7 Arbetskörning... 7 Kantkörning... 7 Speciella anvisningar... 9 Standardoljor och andra rekommenderade oljor... 9 Högre omgivningstemperatur över +40 C (04 F)... 9 Lägre omgivningstemperatur - Frostrisk... 9 Temperaturer... 9 Högtryckstvätt... 9 Brandbekämpning... 0 Överrullningsskydd (ROPS)... 0 Batterihantering... 0 Starthjälp... Tekniska Data... 3 Vibrationer - Förarplats... 3 Ljudvärden... 3 Lutning... 3 Dimensioner, toppvy... 4 Dimensioner, sidovy... 5 Vikter och volymer... 6 Arbetskapacitet... 6 Allmänt _C.pdf

4 Åtdragningsmoment... 8 ROPS - bultar... 9 Hydraulsystem... 9 Maskinbeskrivning... 2 Dieselmotor... 2 Elsystem... 2 Framdrivningsystem/Transmission... 2 Bromssystem... 2 Styrsystem... 2 ROPS... 2 Identifiering Produktidentifikationsnummer på ram Förklaring av 7PIN serienummer Maskinskylt Motorskyltar Placering dekaler Säkerhetsdekaler Infodekaler Instrument/Reglage Visning - Instrument och manöverorgan Visning - Kontrollpanel och reglage Funktionsbeskrivning Elsystem Säkringar på maskin Säkringar vid batterifrånskiljare Reläer vid batterifrånskiljare Handhavande Före start Batterifrånskiljare - Tillslag Förarstol (Std) - Inställning _C.pdf

5 Förarstol (Option) - Inställning Parkeringsbroms - Kontroll Instrument och lampor - Kontroll Interlock Förarplats Start Start av dieselmotor Körning Körning av vält Interlock/Nödstopp/Parkeringsbroms - Kontroll... 4 Urbränning (regenerering) av DPF-filter... 4 Vibration Manuell/Automatisk vibration Bromsning Normal bromsning Nödbromsning Avstängning Parkering Blockering av vals Batterifrånskiljare Långtidsuppställning Dieselmotor Batteri Luftrenare, avgasrör Bränsletank Hydraultank Vattentank Styrcylinder, gångjärn, etc Kåpor, presenning Övrigt _C.pdf

6 Lyftning Låsning av styrled Lyftning av vält Upplåsning av styrled Bogsering/Bärgning Kortare bogsering med avstängd dieselmotor Friläggning av broms... 5 Bogsering av vält Transport Lastsäkring CC Fällbar ROPS (Tillbehör) Körinstruktioner - Sammanfattning Felförebyggande underhåll Ankomst och Leveranskontroll Garanti Underhåll - Smörjmedel och symboler... 6 Skötselsymboler Underhåll - Skötselschema Service och tillsynspunkter Allmänt Var 0:e drifttimme (Dagligen) De 50 FÖRSTA drifttimmarna Var 50:e drifttimme (Varje vecka) Var 250 / 750 / 250 / 750:e drifttimme Var 500 / 500:e drifttimme Var 000:e drifttimme Var 2000:e drifttimme Service - Check lista Skötselåtgärder, 0h... 7 Kontroll - Kylvattensystem _C.pdf

7 Kylare Kontroll - Rengöring Hydraultank, Nivåkontroll - påfyllning Nedfällning av motorhuv Luftcirkulation - Kontroll Bränsletank - Påfyllning Vattentank - Påfyllning Sprinklersystem/Vals Kontroll - Rengöring Skrapor, fasta Kontroll - Inställning Skrapor, fjädrande (Tillbehör) Kontroll - Inställning Bromsfunktion - Kontroll Skötselåtgärder, 50h Indikator för luftrenare Luftrenare Kontroll - Byte av huvudfilter Luftfilterindikator - Återställning Säkerhetsfilter - Byte Luftrenare - Rengöring... 8 Styrcylinder och styrled - Smörjning... 8 Bränsleförfilter - Dränering Skötselåtgärder, 250h Batteri - Kontroll av kondition Motorolja och oljefilter - Byte Kylare Kontroll - Rengöring Skötselåtgärder, 500h Batteri - Kontroll av kondition _C.pdf

8 Motorolja och oljefilter - Byte Vals, oljenivå Kontroll - påfyllning Gummielement och fästskruvar Kontroll Reglage - Smörjning Hydraultankens lock - Kontroll Reglage - Smörjning... 9 Kontroll - Kylvattensystem... 9 Byte av bränslefilter Byte av Dieselmotorns förfilter Byte av dieselmotorns oljeseparatorfilter Skötselåtgärder, 000h Batteri - Kontroll av kondition Motorolja och oljefilter - Byte Vals, oljenivå Kontroll - påfyllning Gummielement och fästskruvar Kontroll Reglage - Smörjning Hydraultankens lock - Kontroll Reglage - Smörjning Kontroll - Kylvattensystem Byte av bränslefilter Byte av Dieselmotorns förfilter... 0 Hydrauloljetank - Dränering... 0 Byte av hydrauloljefilter Skötselåtgärder, 2000h Batteri - Kontroll av kondition Motorolja och oljefilter - Byte _C.pdf

9 Vals, oljenivå Kontroll - påfyllning Gummielement och fästskruvar Kontroll Reglage - Smörjning Hydraultankens lock - Kontroll Reglage - Smörjning Kontroll - Kylvattensystem Byte av hydrauloljefilter... 0 Hydrauloljetank - Dränering... Hydraultank - Oljebyte... 2 Byte av Dieselmotorns förfilter... 3 Byte av bränslefilter... 4 Vals - Oljebyte... 4 Vattentank - Avtappning... 5 Vattenpump - Avtappning... 5 Bränsletank - Rengöring... 6 Vattentank - Rengöring... 6 Styrled - Kontroll _C.pdf

10 _C.pdf

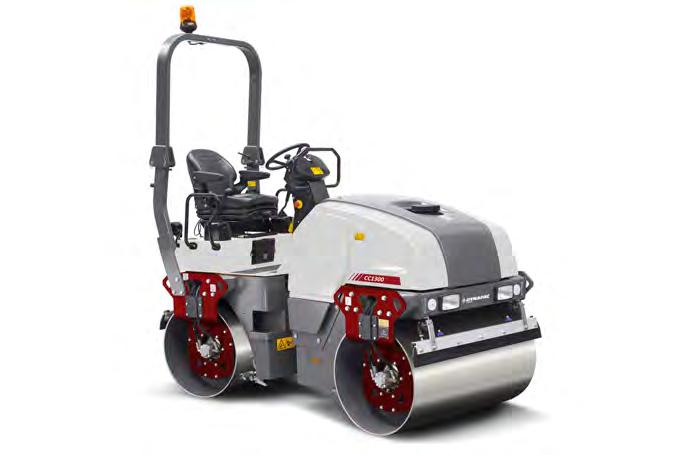

11 Inledning Inledning Maskinen Dynapac CC300 är en självgående vibrerande tandemvält i 4-tonsklassen med 300 mm breda valsar. Den är försedd med drivning, bromsar och vibration för båda valsarna. Användningsområde CC300 är främst gjord för asfaltpackning, men packningskapaciteten är även god för förstärkningslager och bärlager. Välten är främst avsedd för asfaltpackning på gator och mindre vägar inne i större samhällen. Kapaciteten är tillräcklig för att följa en mindre asfaltläggare. Varningssymboler VARNING! Anger risk eller riskabelt förfarande som kan leda till allvarliga eller livshotande personskador om varningen ej beaktas. VARSAMHET! Anger risk eller riskabelt förfarande som kan leda till maskin- eller egendomsskador om varningen inte beaktas. Säkerhetsinfo Rekommenderas att åtminstone träna maskinoperatör i handhavande och dagligt underhåll av maskinen enligt instruktionsmanualens innehåll. Tillåt inga passagerare på maskinen samt sitt ner i förarsätet vid all körning. Säkerhetshandboken som medföljer maskinen skall läsas av varje maskinoperatör. Följ alltid säkerhetsföreskrifterna och avlägsna inte boken ifrån maskinen. Föraren uppmanas att noga läsa de säkerhetsföreskrifter som är inkluderade i denna manual. Följ alltid säkerhetsföreskrifterna och förvara handboken på lättåtkomlig plats. Läs hela manualen innan maskinen startas och något skötselarbete påbörjas _C.pdf

12 Inledning Ersätt instruktionsböckerna direkt om de saknas, är skadade eller oläsbara. Sörj för god ventilation (utsug) om motorn körs inomhus. Allmänt Denna instruktion innehåller anvisningar för maskinens körning och användning, samt skötsel och underhåll. Det är viktigt att maskinen sköts på korrekt sätt så att den fungerar väl. Maskinen ska hållas så ren att eventuellt läckage, lösa bultar och lösa anslutningar upptäcks i tid. Spola ej med högtryckstvätt direkt mot packningar och lagerdelningar i styrled och vals samt elektronik. Gör det till en vana att varje dag innan arbetet påbörjas utföra en allmän kontroll av maskinen så att eventuellt läckage eller andra problem beaktas. Kontrollera även på marken under maskinen, där är det oftast lättare att upptäcka eventuellt läckage. TÄNK PÅ MILJÖN! Se till att olja, bränsle och andra miljöfarliga ämnen inte förorenar miljön. Lämna alltid utbytta filter, avtappad olja och eventuella bränslerester för miljöriktigt omhändertagande. Den här handboken innehåller instruktioner för periodiskt underhåll, där var 0:e och 50:e timmes underhåll är sådant som kan utföras av maskinens förare. Övriga underhållsintervaller skall utföras av behörig (Dynapac) servicepersonal. Ytterligare instruktioner för motorn finns i tillverkarens motorhandbok. Vissa underhåll och kontroller på dieselmotorer skall utföras av motorleverantörs certifierad personal _C.pdf

13 Inledning CE-märkning och Deklaration om överensstämmelse (Gäller maskiner som marknadsförs inom EU/EEA) Denna maskin är CE-märkt. Detta visar att vid leverans uppfyller denna maskin de grundläggande hälso- och säkerhetskrav som gäller för maskinen, enligt maskindirektivet 2006/42/EC och att den uppfyller övriga för maskinen tillämpliga förordningar och direktiv. Med maskinen levereras en "Deklaration om överensstämmelse" som anger de tillämpliga förordningar och direktiv med tillägg, samt de harmoniserade standarder och andra regler som tillämpats och som enligt regelverket skriftligen måste deklareras _C.pdf 3

14 Inledning _C.pdf

15 Säkerhet - Allmänna Säkerhetsföreskrifter Säkerhet - Allmänna Säkerhetsföreskrifter ( Läs även Säkerhetsmanualen ). Operatören måste vara väl införstådd med innehållet avsnittet KÖRNING innan välten startas. 2. Försäkra er om att alla instruktionerna i avsnittet SKÖTSEL har följts. 3. Endast tränade och/eller erfarna förare bör köra välten. Tillåt inga passagerare på välten. Sitt ner i förarsätet vid all körning. 4. Kör aldrig välten om den är i behov av justeringar eller reparationer. 5. Klättra upp och ner från välten endast när den står stilla. Använd de fotsteg, handtag och räcken som finns. Vid upp/ned-steg rekommenderas "tre-punkts-grepp", alltid två fötter och en hand eller en fot och två händer i kontakt med maskinen. Hoppa aldrig ner från maskinen. 6. Överrullningsskydd (ROPS=Roll Over Protective Structure) bör alltid användas då maskinen används på osäkra underlag. 7. Kör långsamt i skarpa svängar. 8. Undvik att köra på snedden i sluttningar, kör rakt upp eller ner. 9. Om underlaget inte har full bärighet eller nära branter, kör aldrig med valsen utanför kanten. Undvik att köra nära kanter, diken o dyl. och vid markförhållande som påverkar bärigheten för välten. 0. Försäkra er om att det inte finns några hinder i färdriktningen, på marken eller i luften.. Kör speciellt försiktigt på ojämn mark. 2. Använd den säkerhetsutrustning som finns. På maskin försedd med ROPS/ROPS-hytt skall sitsbältet användas. 3. Håll välten ren. Avlägsna omedelbart smuts och fett från förarplattformen. Håll alla skyltar och dekaler rena och fullt läsbara. 4. Säkerhetsåtgärder före bränslepåfyllning: - Stanna motorn - Rök inte. - Inga öppna lågor får finnas i närheten. - Jorda påfyllningsanordningens munstycke mot tankens påfyllningsstos för att undvika gnistor _C.pdf 5

16 Säkerhet - Allmänna Säkerhetsföreskrifter 5. Före reparationer eller service: - Placera stoppklossar vid valsarna/hjulen. - Lås midjestyrningen om så erfordras. - Placera stödklossar under uthängande utrustning, som t ex avjämnarblad, singelspridare. 6. Om ljudnivån är högre än 80 db(a) rekommenderas hörselskydd. Ljudnivån kan variera beroende på maskinens utrustning och på vilket underlag maskinen används på. 7. Gör inga förändringar eller modifieringar på välten, det kan påverka säkerheten. Förändringar får endast utföras efter skriftligt godkännande från Dynapac. 8. Använd helst inte välten innan hydrauloljan har uppnått sin normala arbetstemperatur. Bromssträckan kan bli längre när oljan är kall. Se instruktionerna i avsnittet STOPP. 9. För ditt eget skydd använd alltid: - hjälm - arbetsskor med klämskydd - hörselskydd - reflekterande kläder/varselväst - arbetshandskar _C.pdf

17 Säkerhet - vid körning Säkerhet - vid körning Förhindra personer att komma in eller befinna sig i farozonen, dvs ett avstånd på åtminstone 7 m i alla riktningar från arbetande maskiner. Operatören kan tillåta en person att befinna sig i farozonen, men skall då vara uppmärksam och manövrera maskinen endast när personen är synlig eller har givit klara tecken på var han eller hon befinner sig. Undvik all körning längs med sidolutningar. Kör uppför och nerför lutningen vid arbete i backar. Arbetskörning Undvik att köra nära kanter, diken o dyl. och vid markförhållande som påverkar bärigheten för välten. Var även uppmärksam på hinder som kan finnas ovanför maskinen såsom nedhängande ledningar, trädgrenar o dyl. Var särskilt uppmärksam på underlagets stabilitet vid packning nära kanter och hål. Packa inte med större överlapp från föregående stråk än att vältens stabilitet bibehålls. Överväg andra packningsmetoder t ex fjärrstyrd eller gångmanövrerad vält nära stup eller vid osäker bärighet på underlaget. ROPS, (överrullningsskydd), eller ROPS-godkänd hytt, rekommenderas alltid vid körning i lutningar eller på osäkra underlag. Använd alltid sitsbälte. Kantkörning Om underlaget inte har full bärighet eller nära branter, kör aldrig med valsen utanför kanten. Tänk på att maskinens tyngdpunkt förflyttas utåt vid styrutslag. Exempelvis åt höger vid styrutslag åt vänster _C.pdf 7

18 Säkerhet - vid körning _C.pdf

19 Speciella anvisningar Speciella anvisningar Standardoljor och andra rekommenderade oljor Vid leverans från fabriken är de olika systemen och komponenterna fyllda med oljor som anges i smörjmedelsspecifikationen, dessa kan användas i omgivningstemperaturer från -5 C till + 40 C (5 F - 05 F). För biologisk hydraulolja gäller maximal omgivningstemperatur +35 C (95 F) Högre omgivningstemperatur över +40 C (04 F) Vid körning i högre omgivningstemperatur, dock max. +50 C (22 F), gäller följande rekommendationer: Dieselmotorn klarar denna temperatur med normaloljan, men i de övriga komponenterna måste följande oljor användas : Hydraulsystem med mineralolja Shell Tellus S2V00 eller motsvarande. Lägre omgivningstemperatur - Frostrisk Se till att bevattningssystemet är tömt/dränerat på allt vatten (sprinkler, slangar, tank/ar) eller att frostskyddsvätska är tillsatt, för att förhindra att systemet fryser. Temperaturer Temperaturgränserna gäller för maskin i standardutförande. Maskiner försedda med extra utrustning, som bullerdämpning etc. kan kräva viss uppmärksamhet i de övre temperaturområdena. Högtryckstvätt Spruta ej direkt mot elkomponenter eller instrumentpanel. Placera en plastpåse över tanklocket och försegla med ett gummiband. Detta för att undvika att vatten under tryck passerar tanklockets andningshål. Detta kan orsaka driftstörningar, som t ex igensatta filter. Spola ej med högtryckstvätt direkt mot packningar och lagerdelningar i styrled och vals samt elektronik _C.pdf 9

20 Speciella anvisningar När maskinen tvättas skall inte vattenstrålen riktas direkt mot tanklock, eller in i avgasrör. Detta är speciellt viktigt när högtryckstvätt används. Brandbekämpning Vid brand i maskinen använd i första hand en brandsläckare av typ ABC-pulver. Det går även att använda en brandsläckare av typ BE-kolsyra. Överrullningsskydd (ROPS) Om maskinen är utrustad med överrullningsskydd (ROPS - Roll Over Protective Structure), får absolut inga svetsmontage eller borrade hål upptagas i bågen. Reparera aldrig en skadad ROPS-båge, den måste bytas mot en ny! Batterihantering Vid demontering av batterier skall den negativa polklämman alltid lossas först. Vid montering av batterier ansluts alltid först den positiva polklämman. Kassera förbrukat batteri på godkänt, miljövänligt sätt - batterier innehåller giftigt bly. Använd inte en snabbladdare för laddning av batteriet. Det kan minska batteriets livslängd _C.pdf

21 Speciella anvisningar Starthjälp Koppla inte minuskabeln till det urladdade batteriets minuspol. Om en gnista skulle uppstå, skulle den knallgas som bildas runt batteriet kunna antändas Kontrollera alltid att starthjälpsbatteriet har samma spänning som det urladdade batteriet Slå ifrån tändningen och samtliga strömförbrukare, och stäng av motorn på den hjälpande maskinen. Koppla först starthjälpsbatteriets pluspol () till det urladdade batteriets pluspol (2), och därefter starthjälpsbatteriets minuspol (3) till exempelvis en skruv (4) eller motorns lyftögla i maskinen med det urladdade batteriet. Starta motorn på den hjälpande maskinen och låt den gå en stund. Prova nu att starta den andra maskinen. Koppla bort kablarna i omvänd ordning. Fig. Starthjälp _C.pdf

22 Speciella anvisningar _C.pdf

23 Tekniska Data Tekniska Data Vibrationer - Förarplats (ISO 263) Vibrationsnivåerna är uppmätta enligt körcykel beskrivet i EU-direktiv 2000/4/EC på EUutrustad maskin, med tillslagna vibrationer på mjukt polymermaterial och med förarstolen i transportläge. Uppmätta helkroppsvibrationer underskrider det i direktiv 2002/44/EC angivna insatsvärdet på 0,5 m/s². (Gränsvärdet är,5 m/s²) Enligt samma direktiv underskrider de uppmätta hand-/armvibrationerna det angivna insatsvärdet på 2,5 m/s². (Gränsvärdet är 5 m/s²) Ljudvärden Ljudvärdena är uppmätta enligt körcykel beskrivet i EU-direktiv 2000/4/EC på EU-utrustad maskin, med tillslagna vibrationer på mjukt polymermaterial och med förarstolen i transportläge. Garanterad ljudeffektnivå, L wa 03 db (A) Ljudtrycksnivå vid förarens öra (plattform), L pa 80 ±3 db (A) Avvikelser från ovanstånde värden kan förekomma beroende på vilka arbetsbetingelser som råder. Max 20 eller 36% Lutning Tippningsvinkeln är uppmätt på plant, hårt underlag med stillastående maskin. Styrvinkeln är noll, vibrationerna avstängda och alla tankar fulla. Tänk på att löst underlag, utstyrning av maskinen, vibrationstillslag, körhastighet och förhöjning av tyngdpunkten gör att tippning kan ske även vid mindre lutning än den här angivna _C.pdf 3

24 Tekniska Data Dimensioner, toppvy Dimensioner mm in B Maskinbredd B (utan ROPS) Maskinbredd R Svängradie, yttre R 2 Svängradie, inre W Valsbredd _C.pdf

25 Tekniska Data Dimensioner, sidovy Dimensioner mm in A Axelavstånd D Diameter, vals H Höjd, med ROPS H 2 Höjd, utan ROPS K K L Längd S Tjocklek, valssvep, Nominellt _C.pdf 5

26 Tekniska Data Vikter och volymer Vikter Vikt CECE, Standardutrustad vält 3900 kg 8,600 lbs Vätskevolymer Bränsletank 50 liter 52.9 qts Vattentank 200 liter 2.4 qts Arbetskapacitet Kompakteringsdata Statisk linjelast 4,5 kg/cm 8.2 psi Amplitud 0,5 mm 0.09 in Vibrationsfrekvens 52 Hz 3,20 vpm Centrifugalkraft 33 kn 7,425 lb Framdrivning Notera: Frekvens är mätt med högt varvtal. Amplitud är mätt som verkligt värde och inte nominellt. Hastighetsområde 0-0 km/h mph Stigförmåga (teoretisk) 36 % Motor Fabrikat/Modell Allmänt Kubota D803-CR-TE4B Effekt (SAE J995) 37.0 kw 49,6 hp Motorvarvtal 2700 rpm _C.pdf

27 Tekniska Data Elsystem Batteri Generator 2V 74Ah 2V 60A Säkringar Se avsnittet Elsystem - säkringar _C.pdf 7

28 Tekniska Data Åtdragningsmoment Åtdragningsmoment i Nm för anoljade eller torra skruvar vid användning av momentnyckel. Metrisk grovgänga, blankförzinkade (fzb): M - gänga HÅLLFASTHETSKLASS: 8.8, Oljad 8.8, Torr 0.9, Oljad 0.9, Torr 2.9, Oljad 2.9, Torr M6 8,4 9,4 2 3,4 4,6 6,3 M M M M M M M M M Metrisk grovgänga, Zinkbehandlade (Dacromet/GEOMET): HÅLLFASTHETSKLASS: M- gänga 0.9, Oljad 0.9, Torr 2.9, Oljad 2.9, Torr M6 2,0 5,0 4,6 8,3 M M M M M M M M M _C.pdf

29 Tekniska Data ROPS-bultarna skall alltid momentdragas torra. ROPS - bultar Bultdimension : M6 (PN ) Hållfasthetsklass : 0.9 Åtdragningsmoment : 92 Nm, momentklass 2 (Dacrometbehandlade) Öppningstryck Hydraulsystem MPa Drivsystem 35,0 Matarsystem 2,2 Vibrationssystem 20,0 Styrsystem 8,0 Bromsfriläggning, _C.pdf 9

30 Tekniska Data _C.pdf

31 Maskinbeskrivning Maskinbeskrivning Dieselmotor Maskinen är utrustad med en vattenkyld rak trecylindrig, fyrtakts dieselmotor. Elsystem Maskinen har följande styrenheter (ECU-Electronic Control Unit) och elektroniska enheter. Huvud-ECU (för maskinen) Framdrivningsystem/Transmission Framdrivningssystemet är ett hydrostatiskt system med en hydraulpump som försörjer två parallellkopplade motorer. Motorerna driver främre respektive bakre vals. Maskinens hastighet är proportionell mot körspakens utslag/utvinkling från neutralläget. Bromssystem Bromssystemet består av servicebroms, sekundärbroms och parkeringsbroms. Servicebromsen är hydrostatisk och aktiveras genom att körspaken förs mot neutralläget. Sekundär-/Parkeringsbroms Sekundär- och parkeringsbromsystemet består av fjäderansatta lamellbromsar i motorerna. Bromsarna friläggs med hydraultryck och manövreras med en brytare på instrumentpanelen. Styrsystem Styrsystemet är ett hydrostatiskt system. Styrventilen på rattstammen fördelar flöde till styrcylindern som påverkar midjeleden. Styrvinkeln är proportionell mot rattutslaget. ROPS ROPS är en förkortning av "Roll Over Protective Structure" (överrullningsskydd). Om någon del av ROPS-bågens skyddande konstruktion har plastisk deformation eller sprickor, skall ROPS-båge bytas ut direkt. Utför aldrig otillåtna ändringar på ROPS-bågen utan att först ha diskuterat förändringen med Dynapacs produktionsenhet. Dynapac avgör om förändringen kan påverka att godkännandet enligt ROPS standarder blir ogiltigt _C.pdf 2

32 Maskinbeskrivning Identifiering Produktidentifikationsnummer på ram Maskinens PIN (Produktidentifikationsnummer) (), är instansat på främre ramens högra kant. Fig. PIN Främre ram. Serienummer V x A A B C F Förklaring av 7PIN serienummer A= Tillverkare B= Familj/Modell C= Kontrolltecken F= Serienummer _C.pdf

33 Maskinbeskrivning Maskinskylt Maskinskylten () sitter fäst på förarplattformens vänstra framkant. På skylten står tillverkarens namn och adress, typ av maskin, PIN-produktidentifikationsnummer (serienummer), arbetsvikt, motoreffekt och tillverkningsår. Om maskinen levereras utanför EU kan skylten sakna CE-märkning och tillverkningsår. Fig. Förarplattform. Maskinskylt 3 Vid reservdelsbeställning ange maskinens PIN (serienummer). Motorskyltar Motorns typskylt () är placerad ovan på ventilkåpan. På skylten står typ av motor, serienummer och motordata. Vid reservdelsbeställning ange motorns serienummer. Se även motorns handbok. 2 Fig. Motor. Typskylt 2. EPA-skylt 3. EU-skylt _C.pdf 23

34 Maskinbeskrivning Placering dekaler _C.pdf

35 Maskinbeskrivning Fig. Placering, dekaler och skyltar Varning, Klämzon Lyftställe Varning, Roterande motordelar Hydraulolja Bio-hydraulolja PANOLIN 3. Varning, Låsning Handboksfack Varning, Instruktionsmanual Batterifrånskiljare Varning, Brännheta ytor Fästpunkt Lyftskylt Ljudeffektnivå Dieselbränsle Hydrauloljenivå Bränsle med låg svavelhalt Varning, Startgas Startinstruktion Varning, Låsning under transport 9. Vatten _C.pdf 25

36 Maskinbeskrivning Säkerhetsdekaler Se alltid till att alla säkerhetsdekaler är fullt läsbara, avlägsna smuts och beställ nya om säkerhetsdekalerna har blivit oläsbara. Använd artikelnumret som finns på varje dekal Varning - Klämzon, midjeled/vals. Håll behörigt avstånd från klämzonen. (Två klämzoner på maskin med pivåstyrning) Varning - Roterande motordelar. Håll händerna på säkert avstånd Varning - Brännheta ytor i motorrummet. Håll händerna på säkert avstånd Varning - Instruktionsmanual Uppmaning till föraren att läsa maskinens säkerhets-, kör- och skötselinstruktioner innan maskinen tas i bruk Varning - Klämrisk Midjeleden skall vara låst under lyftning. Läs instruktionsmanualen Varning - Startgas Startgas får ej användas _C.pdf

37 Maskinbeskrivning Varning - Låsning Midjeleden skall vara låst under transport och lyft, men vara öppen under körning. Läs instruktionsmanualen. Infodekaler Ljudeffektnivå Dieselbränsle Lyftställe Lyftskylt Handboksfack Batterifrånskiljare Hydraulolja Hydrauloljenivå Fästpunkt Bio-hydraulolja, PANOLIN Vatten Varningslampor Startinstruktion Bränsle med låg svavelhalt _C.pdf 27

38 Maskinbeskrivning Instrument/Reglage Visning - Instrument och manöverorgan Fig. Instrument och manöverpanel Manuell/automatisk sprinkler 23. Låg bränslenivå 3. * Sprinkler timer 24. Oljetryck, motor 4. * Trafikbelysning 25. Parkeringsbromslampa 5. Arbetsbelysning 26. Bränslenivå 6. * Varningsblinkers 27. Vattentemperatur, motor 7. * Roterande varningsljus 28. Batteri/laddning 8. * Körriktningsvisare 29. Glödning 9. Signalhorn 30. Timräknare 20. Vibration manuell/automatisk 3. Parkeringsbroms 2. * Vibrationsväljare 32. Motor diagnostik kontrollampa allvarligt fel 22. Kontrollpanel 33. Motor diagnostik kontrollampa mindre allvarligt fel 34. Kontrollampa, vattenavskiljare * = Tillbehör 35. Kontrollampa, parkerad urbränning (regenerering) 36. Brytare, parkerad urbränning (regenerering) 37. Varvtalsväljare, LO/HI _C.pdf

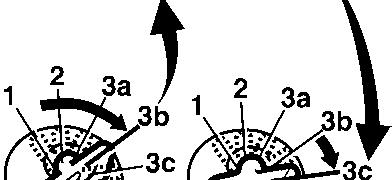

39 Maskinbeskrivning Visning - Kontrollpanel och reglage Fig. Förarplats Fig. Förarplats Startströmställare 3 Nödstopp 4 Vibration Till/Från 5 Handboksfack 6 Fram/backreglage 7 Sitskontakt 8 Säkringsdosa 9 Instrumentskydd Funktionsbeskrivning Nr Benämning Symbol Funktion. Startströmställare Läge -2: Avstängt läge, nyckel kan tas ur. Läge 3a: Alla instrument och elektriska reglage strömförsöjda. Läge 3b: Glödning. Håll kvar startströmställaren i detta läge tills lampan slocknar. Startmotorn aktiveras i nästa läge. Läge 3c: Aktivering av startmotor _C.pdf 29

40 Maskinbeskrivning Nr Benämning Symbol Funktion 2. Varvtalsväljare, dieselmotor Tvålägesbrytare för tomgång (LO) och arbetsvarvtal (HI). OBS! Vid start av maskinen måste reglaget stå i tomgångsläge (LO). Dieselmotorn går även ner på lägre varvtal vid stillestånd. Mer än ca. 0 sek om F&B-reglaget är i neutralläge. Om F&B-reglaget flyttas ur neutralläge, går varvtalet upp till inställt varvtal igen. 3. Nödstopp I intryckt läge aktiveras nödstoppet. Bromsarna slår till och motorn stannar. Var beredd på ett hastigt stopp. 4. Vibration Till/Från. Strömbrytare Då strömbrytaren trycks in och släppes kopplas vibrationerna in. Ytterligare en tryckning och vibrationerna kopplas ur. 5. Handboksfack Drag upp och fäll ut facket i överkant, vid tillgång till handböcker 6. Fram/Backreglage Innan dieselmotorn startas skall reglaget stå i neutralläge, motorn går inte att starta med reglaget i andra lägen. Vältens körriktning och hastighet regleras med fram/backreglaget. Förs spaken framåt går välten framåt osv. Hastigheten för välten är proportionell mot spakens avstånd från neutralläget. Ju längre från neutral ju högre hastighet. 7. Sitskontakt Sitt i förarstolen vid all körning. Om föraren reser sig under körning ljuder en summer, efter 4 sekunder slår bromsarna till och motorn stannar. 8. Säkringssdosa (på styrpelare) Innehåller säkringar för elsystemet. Se under rubriken "Elsystem" för beskrivning av de olika säkringarnas funktion. 9. Instrumentskydd Fälls över instrumentplåt som väder och instrumentskydd. Låsbart 2. Sprinkler, strömbrytare Övre läge = tillslag av vattenflödet till valsen. Mellanläge = Bevattning avstängd Undre läge = tillslag av vattenflödet till valsen via fram/backreglage. Vattenflödet kan regleras med hjälp av sprinkler timer (3). 3. Sprinkler timer Steglöst inställning av vattenflödet från 0-00%. Fungerar bara då AUTO (2) är nedtryckt. 4. Trafikbelysning, strömbrytare Övre läge = Trafikbelysningen tänds (Tillbehör) Mellanläge = Belysning avstängd Undre läge = Parkeringsljuset tänds 5. Arbetsbelysning strömbrytare I nedtryckt läge tänds arbetsbelysningen _C.pdf

41 Maskinbeskrivning Nr Benämning Symbol Funktion 6. Varningsblinkers, strömbrytare (Tillbehör) I nedtryckt läge tänds varningsblinkern 7. Roterande varningsljus, strömbrytare I nedtryckt läge tänds det roterande varningsljuset 8. Körriktningsvisare, strömbrytare (Tillbehör) I nedtryckt läge till vänster blinkar vänster körriktningsvisare osv. I mittläge är funktionen avstängd. 9. Signalhorn, strömbrytare I nedtryckt läge ljuder signalhornet. 20. Vibration MAN/AUTO strömbrytare I övre läge slås vibrationerna på fram/backreglaget till/ifrån med strömbrytare. Funktionen aktiveras med strömbrytare. I mittläge är vibrationssystemet helt avstängt. I undre läge slås vibrationerna till eller ifrån automatiskt via fram/backreglaget. 2. Vibrationsväljare strömbrytare (Std på Plus-varianten) Övre läge = Vibration avstängd på framvals Undre läge = Vibration på bägge valsarna. 22. Kontrollpanel 23. Varningslampa, låg bränslenivå Lampan lyser då bränslenivån i dieseltanken är låg. 24. Varningslampa oljetryck Lampan lyser om smörjoljetrycket i dieselmotorn är för lågt. Stoppa omedelbart motorn och sök felet. 25. Varningslampa parkeringsbroms Lampan lyser när parkeringsbroms är aktiverad. 26. Bränslenivå Visar bränslenivån i dieseltanken. 27. Varningslampa, vattentemperatur Lampan lyser om vattentemperaturen blir för hög. 28. Varningslampa, batteriladdning. Om lampan lyser när dieselmotorn är igång, laddar inte generatorn. Stoppa dieselmotorn och sök felet. 29. Varningslampa, glödning Lampan måste slockna innan startströmställaren flyttas till läge 3c för aktivering av startmotorn. 30. Timräknare Visar antalet drifttimmar för motorn _C.pdf 3

42 Maskinbeskrivning Nr Benämning Symbol Funktion 3. Parkeringsbroms Till/Från, strömbrytare För att aktivera bromsarna tryck överst på brytaren för att ändra vippans läge. För att frilägga bromsarna tryck ner den röda delen samtidigt som brytaren och ändra vippans läge. OBS! Vid start av maskinen måste parkeringsbromsen vara aktiverad. Använd alltid parkeringsbromsen vid stillastående på lutande underlag. 32. Motor diagnostik Kontrolllampa röd. Allvarligt fel: Stäng genast av motorn! Åtgärda innan omstart. 33. Motor diagnostik Kontrolllampa gul.mindre allvarligt fel: Åtgärda snarast möjligt. 34. Vattenavskiljare Kontrollampa gul. Om lampan lyser med fast sken har vatten kommit in i tanken. Stanna välten och dränera bränslefiltret. (se avsnitt i kapitel "Skötselåtgärder 50h") 35. Urbränning (regenerering) parkerad Kontrollampa gul. Om lampan blinkar ska en parkerad urbränning (regenerering) sättas igång. 36. Urbränning (regenerering)parkerad, Strömbrytare I nedtryckt läge aktiveras parkerad urbränning. Om indikatorn i brytaren blinkar ska en parkerad urbränning (regenerering) sättas igång _C.pdf

43 Maskinbeskrivning Elsystem Säkringar på maskin Figuren visar de olika säkringarnas placering. 2 Tabellen nedan visar säkringarnas amperestyrka samt funktion. Samtliga säkringar är av s.k. flatstiftstyp. Fig. Säkringsdosor. Övre 2. Nedre Säkringsdosa, övre. ECU, Interlock, Neutralläge, Buzzer (F.) 20A. Reserv Säkringsdosa, nedre 2. Signalhorn, Roterande varningsljus (F.2) 0A 2. Flödesdelare, Sprinkler Kombi (F2.2) 0A 3. ECU tändning på (F.3) 5A 4. Generator tändning på, Indikeringsrelä förvärmning (F.4) 5A 5. EGR ventil (F.5) 20A 6. Blinkrelä, 2V uttag (F.6) 0A 7. Positionsljus, Arbetsbelysning fram (F.7) 5A 8. Trafikbelysning, Arbetsbelysning bak (F.8) 5A _C.pdf 33

44 Maskinbeskrivning Säkringar vid batterifrånskiljare 2 3 Figuren visar de olika säkringarnas placering. Tabellen nedan visar säkringarnas amperestyrka samt funktion. Samtliga säkringar är av s.k. flatstiftstyp. 4. F3 Huvudsäkring 30A 2. F4 Startrelä 50A 3. F8 Bränslepump, motor ECM 20A 4. F20 Förvärmning 80A Fig. Batterifrånskiljare Reläer vid batterifrånskiljare K Startrelä 2. K2 Huvudrelä, motorrum ECM 3. K5 Relä, glödplugg 4. Kx Relä. glödpluggslampa Fig. Batterifrånskiljare _C.pdf

45 Handhavande Fig. Motorrum. Batterifrånskiljare 2. Eluttag, 2V 2 Handhavande Före start Batterifrånskiljare - Tillslag Glöm inte att utföra daglig skötsel. Se instruktionerna för skötsel. Batterifrånskiljaren sitter placerad på vänster sida i motorrummet. Ställ nyckeln () i tillslaget läge. Hela välten är nu strömförsörjd. Motorhuven skall vara olåst under körning, om batterifrånskiljaren inte har fri åtkomlighet från utsidan, för att snabbt kunna bryta batterispänningen vid behov. Förarstol (Std) - Inställning Ställ in förarstolen så att sittställningen blir bekväm och manöverreglagen lätt åtkomliga. Stolen har nedanstående inställningsmöjlighet. - Längdinställning () Fig. Förarstol. Handtag - Längdinställning Kontrollera alltid att stolen är i låst läge innan körning påbörjas _C.pdf 35

46 Handhavande 2 Förarstol (Option) - Inställning Ställ in förarstolen så att sittställningen blir bekväm och manöverreglagen lätt åtkomliga. Stolen har nedanstående inställningsmöjligheter Längdinställning () - Viktinställning (2) - Ryggstödslutning (3) Fig. Förarstol. Låsspak - Längdinställning 2. Viktinställning 3. Ryggstödslutning 4. Sitsbälte Kontrollera alltid att stolen är i låst läge innan körning påbörjas. Glöm ej att använda sitsbältet (4). 9 Parkeringsbroms - Kontroll Tillse att parkeringsbromsen (6) är aktiverad. Välten kan börja rulla när dieselmotorn startas på lutande underlag om inte parkeringsbromsen är tillslagen. 6 Fig. Instrumentpanel 6. Parkeringsbroms 9. Bromsvarningslampa _C.pdf

47 Handhavande Instrument och lampor - Kontroll 22 2 Tillse att nödstoppet är utdraget och parkeringsbromsen är aktiverad. När fram-/backreglaget står i neutralt läge är automatisk bromsfunktion inkopplad. 3 Vrid strömställaren () till läge 3a. Kontrollera så att varningslamporna i varningspanelen (22) lyser. Ställ strömställaren (2) för sprinkler till driftläge och kontrollera att systemet fungerar. Fig. Instrumentpanel. Startströmställare 3. Nödstopp 2. Strömställare bevattning 22. Varningspanel Interlock Välten är utrustad med Interlock. Om man under körning framåt/bakåt reser sig upp från förarstolen stängs dieselmotorn av efter 4 sek. Är reglaget placerat i neutralläge när man reser sig ljuder summern tills man aktiverar parkeringsbromsknappen. Om parkeringsbromsen är aktiverad så stannar inte dieselmotorn. Skulle man av någon anledning föra fram/backreglaget ur neutralläget utan att sitta i förarstolen och utan ha aktiverat parkeringsbromsknappen stängs dieselmotorn av direkt. Sitt ner vid all körning! _C.pdf 37

48 Handhavande Förarplats Om ROPS-båge (överrullningsskydd) är monterad på välten, använd alltid det då befintliga sitsbältet (), tillsammans med skyddshjälm. 2 Fig. Förarplats. Sitsbälte 2. Skyddsräcken 3. Gummielement 4. Halkskydd 4 3 Byt alltid sitsbältet () till ett nytt, då bältet blivit slitet eller har utsatts för stora krafter. Kontrollera att plattformens gummielement (3) är hela. Om elementen är slitna påverkas komforten negativt. Tillse att plattformens halksskydd (4) är i god kondition, byt till nya om friktionen är dålig _C.pdf

49 Handhavande Start Start av dieselmotor Se till att nödstoppet (3) är utdragen och parkeringsbromsen (3) aktiverad. Ställ fram/backreglaget (6) i neutralläge. Dieselmotorn går inte att starta vid övriga lägen på reglaget. Ställ vibrationsomställaren (20) för manuell/automatiskt vibration i (läge O). Ställ varvtalsväljaren (37) i läge för tomgång: Låg. 3 6 Fig. Reglagepanel. Startströmställare 3. Nödstopp 6. Fram/Backreglage 20. Vibrationsomställare man/auto 29. Glödninglampa 3. Parkeringsbroms 37. Varvtalsväljare Förvärmning: Vrid startnyckel till läge II. När glödningslampan (29) har slocknat: Vrid startnyckel åt höger till läge III. Så snart motorn startat, släpp startnyckeln. Kör inte med startmotorn för länge, gör hellre ett uppehåll någon minut om dieselmotorn inte startar. Varmkör dieselmotorn på tomgång under några minuter, längre tid om lufttemperaturen är under +0 C (50 F) _C.pdf 39

50 Handhavande Fig. Kontrollpanel 24. Oljetryckslampa 25. Bromslampa 28. Laddningslampa 29. Glödningslampa 25 Kontrollera under varmkörningen att varningslamporna för oljetryck (24) och laddning (28) är släckta. Parkeringsbromslampan (25) skall vara tänd, så länge som parkeringsbromsen är aktiverad. Vid uppstart och körning med kall maskin, kall hydraulolja, är bromssträckorna längre än när oljan har uppnått normal driftstemperatur. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. 37 Körning Körning av vält Maskinen får ej under några omständigheter köras från marken. Föraren måste alltid sitta i förarsätet vid all körning. 3 Kontrollera att arbetsområdet framför och bakom välten är fritt. 6 Fig. Instrumentpanel. Startströmställare 3. Nödstopp 6. Fram/backreglage 37. Varvtalsväljare Lossa parkeringsbromsen och kontrollera att parkeringsbromslampan slocknar. Ställ varvtalsväljaren (37) i läge Hög. Kontrollera att styrningen fungerar genom att vrida ratten en gång åt höger och en gång åt vänster, när välten står stilla. Vid packning av asfalt, glöm inte att slå på sprinklersystemet (2) _C.pdf

51 Handhavande Interlock/Nödstopp/Parkeringsbroms - Kontroll Interlock, nödstopp och parkeringsbroms måste kontrolleras dagligen innan körning. Funktionskontroll av interlock och nödstopp kräver omstart. Interlockens funktion kontrolleras genom att föraren reser sig upp från stolen när välten går väldigt sakta framåt/bakåt. (Kontrolleras i båda färdriktningarna). Håll fast i ratten och var beredd på ett hastigt stopp. Summer ljuder och efter 4 sekunder stängs dieselmotorn av och bromsarna aktiveras. Kontrollera nödstoppets funktion genom att trycka in nödstoppet när välten går väldigt sakta framåt/bakåt. (Kontrolleras i båda färdriktningarna). Håll fast i ratten och var beredd på ett hastigt stopp. Dieselmotorn stängs av och bromsarna aktiveras. Kontrollera parkeringsbromsens funktion genom att aktivera parkeringsbromsen när välten går väldigt sakta framåt/bakåt. (Kontrolleras i båda färdriktningarna). Håll fast i ratten och var beredd på ett hastigt stopp när bromsarna aktiveras. Dieselmotorn stängs inte av Fig. Kontrollpanel 32. Kontrollampa, allvarligt fel 35. Kontrollampa, parkerad urbränning (regenerering) 36. Brytare för parkerad urbränning (regenerering) av DPF-filter Urbränning (regenerering) av DPF-filter Maskinen är utrustad med ett dieselpartikelfilter (DPF-filter). Dieselmotorn gör automatiskt en urbränning av sot vid behov och ingen indikering visas vid normal körning. Om maskinen körs mycket på dellast, start-stopp och vid låga temperaturer etc, kan en parkerad urbränning (regenerering) behöva göras. Detta indikeras med att lampan för Parkerad urbränning (regenerering) krävs (Parked Regen Requested) (35) börjar blinka parallellt med brytaren (36). Föraren ska parkera maskinen på lämplig plats, samt låta motorn vara igång. Parkeringsbromsen skall vara aktiverad, maskinen skall stå stilla samt körspaken vara i neutralläge. Motorn ska vara väl varmkörd. För att starta den parkerade urbränningen (regenerering), ska brytaren för Parkerad urbränning (regenerering) krävs (Parked Regen Requested) (36) tryckas ned. Detta görs genom att föra upp den gula spärren och _C.pdf 4

52 Handhavande trycka ned brytaren. Därefter återfjädras brytaren. Motorn går upp i varvtal och lampan övergår i fast sken Parkerad urbränning (regenerering) pågår (Parked Regen Occuring) (35). Urbränningen (regenerering) av DPF-filtret pågår i ca 20 min, därefter återgår motorn till lågt varvtal och lampan slocknar. När urbränningen är färdig och ifall maskinen ska användas igen, ska parkeringsbromsen avaktiveras. Nu kan maskinen åter användas. Om man inte kan göra en parkerad urbränning (regenerering), då man kanske befinner sig på olämplig plats eller rådande arbetsbetingelse inte tillåter detta, skall följande göras: - Kör välten snarast möjligt till lämplig plats - Parkera välten, aktivera parkeringsbromsen och utför parkerad urbränning (regenerering). Ignoreras de gulblinkande indikationerna på parkerad urbränning (regenerering) (35, 36), kommer felkoder att sättas och motorns effekt att reduceras. Vid upprepade ignoreringar av indikationerna, kommer den röda kontrollampan (32) att lysa med fast sken. Stäng omedelbart av motorn, aktivera parkeringsbromsen och kontakta omedelbart en servicetekniker. Se till att det finns utrymme för bra ventilation kring maskinen. Temperatur uppemot 350 C (662 F) kan genereras vid avgasröret under en urbränning (regenerering) av DPF-filtret. Motorhuven skall hållas stängd under tiden urbränning (regenerering)pågår! _C.pdf

53 Handhavande Vibration 2 20 Fig. Instrumentpanel 20. Strömbrytare Man/Aut. 2. Strömbrytare, Vibrationsväljare Manuell/Automatisk vibration Med strömbrytare (20) väljes manuellt eller automatiskt tillslag/avstängning av vibrationer. I läge manuell måste föraren aktivera vibrationerna via strömbrytaren på fram/backreglagets handtags undersida. I läge automat aktiveras vibrationerna när den förinställda hastigheten uppnåtts. Avstängning sker automatiskt när den lägsta förinställda hastigheten uppnåtts. Vibration på en vals (Tillbehör) Med strömbrytaren (2) väljes vibrering med enbart bakre vals eller två valsar tillslag/avstängning. I läge vibration tillslagna måste föraren aktivera vibrationerna via strömbrytaren (20) på fram/backreglaget. I nedre läge aktiveras vibrationerna på bägge valsarna. I övre läge är vibrationen på framvalsen avstängd _C.pdf 43

54 Handhavande Bromsning Normal bromsning Slå ifrån vibrationerna genom att trycka in strömbrytaren (4). Stanna välten genom att ställa fram/backreglaget (6) i neutralläge. Vid uppstart och körning med kall maskin, kall hydraulolja, är bromssträckorna längre än när oljan har uppnått normal driftstemperatur. Lämna aldrig förarplattformen utan att parkeringsbromsen (3) är aktiverad. Fig. Reglagepanel 4. Vibration Till/från 6. Fram/backreglage 3. Parkeringsbroms 37. Varvtalsväljare 3 6 Nödbromsning Normalt sker bromsning med fram/backreglaget (6). Den hydrostatiska transmissionen bromsar välten när reglaget förs mot neutralläget. Det finns en broms i varje drivmotor som fungerar som nödbroms vid körning, samt parkeringsbroms vid stillastående. Vid nödbromsning tryck in nödstoppet (3), håll fast i ratten och var beredd på ett hastigt stopp. Motorn stannar. Fig. Reglagepanel 3. Nödstopp 6. Fram/backreglage Efter nödbromsning, återställ fram/backreglaget (6) till neutralläge, drag ut nödstoppet samt aktivera parkeringsbromsen. Återstarta motorn _C.pdf

55 Handhavande 22 Avstängning Ställ varvtalsväljaren (37) till i läge Låg och låt motorn gå på tomgång några minuter för nedkylning Aktivera parkeringsbromsen (3). Titta på instrument och varningslampor ifall några felindikationer visas, stäng av belysning och andra elfunktioner. Vrid startströmställaren () åt vänster till avstängt läge. Vid arbetspassets slut fäll över instrumentskyddet (9) samt lås detta. Fig. Instrumentpanel. Startströmställare 9. Instrumentskydd 22. Panel för varningslampor 3. Parkeringsbroms 37. Varvtalsväljare Parkering Blockering av vals Lämna aldrig välten med dieselmotorn igång utan att först aktivera parkeringsbromsen. Se till att välten parkeras på trafiksäker plats. Blockera valsarna mot underlaget om välten placeras på lutande underlag. Fig. Valsdel. Bromsblock Tänk på frysrisken vintertid. Töm vattentank. Fyll frostskyddsvätska i dieselmotorns kylsystem. Se även skötselinstruktionen _C.pdf 45

56 Handhavande Fig. Batteriutrymme. Batterifrånskiljare 2. Eluttag, 2V 2 Batterifrånskiljare Vid arbetspassets slut skall batterifrånskiljaren () slås ifrån och nyckeln tas ur. Detta förhindrar urladdning av batteriet, samt försvårar för obehöriga att starta och köra maskinen. Lås även huven till motorrummet _C.pdf

57 Långtidsuppställning Långtidsuppställning Vid längre uppställningstid än en månad måste nedanstående anvisningar följas. Åtgärderna gäller för en stilleståndstid upp till 6 månader. Före återanvändning av välten måste nedan * märkta punkter återställas. Fig. Väderskyddad vält Tvätta maskinen och bättra på färgytor för att undvika rostbildning. Behandla utsatta detaljer med rostskyddsmedel, smörj maskinen grundligt och applicera fett på ev. omålade ytor. Dieselmotor * Se tillverkarens anvisningar i motorns instruktionsbok, som medföljer maskinen. Batteri * Demontera batteriet/batterierna från maskinen, rengör utvändigt samt underhållsladda. Luftrenare, avgasrör * Täck luftrenaren (se under rubriken "Var 50:e drifttimme" samt under rubriken "Var 000:e drifttimme) eller dess inloppsöppning med plast eller tejp, även avgasrörets öppning skall täckas. Detta utföres för att förhindra fuktinträngning i motorn. Bränsletank Fyll bränsletanken helt, för att förhindra att kondensvatten uppstår. Hydraultank Fyll hydraultanken till översta nivåmarkeringen (se under rubriken "Var 0:e drifttimme"). Vattentank Töm vattentanken helt, för att undvika beväxtning _C.pdf 47

58 Långtidsuppställning Styrcylinder, gångjärn, etc. Smörj styrledens lager och styrcylinderns bägge lagringar med fett (se under rubriken "Var 50:e drifttimme"). Infetta styrcylinderns kolvstång med konserveringsfett. Även gångjärnen till motorrummens och hyttens dörrar, samt fram/back-reglagets bägge ändar (blanka delar) infettas (se under rubriken "Var 500:e drifttimme"). Kåpor, presenning * Fäll över instrumentskyddet över instrumentpanelen. * Täck över hela maskinen med en presenning, som måste sluta en bit över marken. * Förvara om möjligt maskinen inomhus och helst i lokal med jämn temperatur _C.pdf

59 Övrigt Övrigt Lyftning Låsning av styrled Innan välten lyfts måste styrleden låsas mot plötslig vridning. 3 2 Fig. Vänster sida av styrled. Låsstång 2. Låssprint 3. Hållare Vrid på ratten så att maskinen står i läge för körning rakt fram. Stäng av maskinen och aktivera parkeringsbromsen. Dra därefter ned den blankförzinkade låsstången () från sina hållare (3), samt placera den underifrån i hålet på nedre styrledsfästet. Tryck igenom stången tills överänden syns i hålet på övre styrledsfästet. Blockera därefter stången med låssprinten (2). Vikt: se lyftskylt på välten Lyftning av vält Maskinens maximala vikt avläses på lyftskylten (). Se också Tekniska specifikationer. Lyftdon såsom kättingar, stållinor, stroppar och lyftkrokar måste vara dimensionerade enligt gällande säkerhetsbestämmelser för lyftdon. Fig. Lyftning av vält. Lyftskylt Gå inte under hängande last! Se till att lyftdonets krokar sitter säkert i sina lägen _C.pdf 49

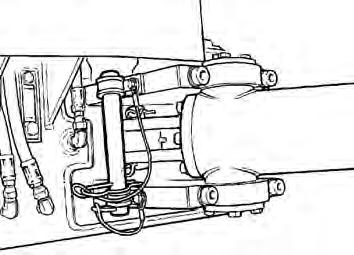

60 Övrigt 3 Upplåsning av styrled Glöm inte att återmontera låsstången () i sina hållare, före körning. 2 Fig. Vänster sida av styrled. Låsstång 2. Låssprint 3. Hållare Bogsering/Bärgning Välten kan förflyttas upp till 300 meter (330 yards) enligt följande alternativ. Kortare bogsering med avstängd dieselmotor Blockera valsarna med bromsblock som säkerhet mot rullning, välten kan börja rulla när bromsarna lossas hydrauliskt. Fig. Framdrivningspump. By-pass skruv Öppna motorhuven och tillse att framdrivningspumpen blir åtkomlig. På pumpen sitter en by pass skruv () som ska skruvas loss moturs (max två varv), för att sätta systemet (portarna A och B) i by-pass läge. Denna funktion gör att en maskin kan förflyttas utan att drivaxeln på framdrivningspumpen roteras. Vid återställning ska by pass skruven () skruvas åt medurs (max två varv) _C.pdf

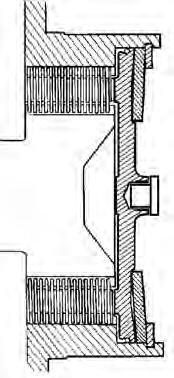

61 Övrigt Friläggning av broms 3 2 Aktivera parkeringsbromsen samt stoppa dieselmotorn. Blockera valsen med bromsblock som säkerhet mot rullning. välten kan börja rulla när bromsarna lossas. Lamellbromsarna i varje drivmotor måste friläggas mekaniskt, på nedan beskrivet sätt, innan välten kan bogseras. Fig. Vänster valssida. Bromsverktyg 2. Fästskruv 3. Friläggningsmutter 4 Tag bort centrumpluggen (4) med hjälp av en skruvmejsel. Skruva bort bromsverktyget () från sitt gängade fästhål. Därefter fästes bromsverktyget () i centrumhålet genom att skruven (2) drages in tills den når botten i hålet. Nu åtdrages muttern (3) mot bromsverktyget tills man känner att det är stopp, bromsen är nu frilagd. Fig. Bromshus 4. Centrumplugg Återställning av broms Efter bogsering skruvas muttern ut igen. Bromsarna återgår då till sitt normala läge. Skruva sedan bort bromsverktyget och återmontera detta i sitt fästhål. Återmontera centrumpluggen (4) för att motverka framtida rostbildning i det gängade hålet _C.pdf 5

62 Övrigt Bogsering av vält Vid bogsering/bärgning måste välten motbromsas. Använd alltid bogserstång. Välten har nu ingen bromsförmåga. Välten måste bogseras långsamt, max 3 km/h (2 mph) samt endast en kortare sträcka, max 300 m (000 ft). Fig. Bogsering Vid bogsering/bärgning av en maskin så måste bogserdonet anslutas i de bägge lyfthålen. Dragkraften ska verka i maskinens längsled enligt figur. Max total dragkraft 30 kn (29225 lbf). Återställ vidtagna bogseråtgärder. Transport Spänn fast och säkra maskinen enligt lastsäkringscertifikatet för specifik maskin om det är tillgängligt och tillämpligt. Om inte, spänn fast och säkra maskinen enligt de lastsäkringsregler som gäller för det land där transporten sker. Surrning får aldrig ske över maskinens midjeled, ej heller över maskinens förarplattform. Innan surrning påbörjas tillse att : maskinens parkeringsbroms är ansatt och funktionsduglig midjeledslåset är i stängt läge maskinen står symmetriskt placerad i sidled i transportfordonet surrningsutrustningen är i fullgott skick och uppfyller gällande regler för transportsäkring _C.pdf

63 Övrigt Lastsäkring CC300 Säkring av vibrationsvält CC300 från Dynapac för transport. Vält lastad framåt Färdriktning - 2 = dubbelsurrningar, d v s en surrning med två parter som fästes i två olika surrningsfästen, 3-4 symmetriskt placerade på höger och vänster sida. 5 = gummi Surrningarnas tillåtna avståndsintervall i meter ( - 4: Dubbelsurrningar, LC minst,7 ton (700 dan), STF 300 kg (300daN)) Dubbel L - L2 Dubbel L3 - L4 0,6-3,0 0, - 3,0 Avståndet L ovan är mellan punkten D och E. D är den projicerade punkten rakt i sidled vinkelrätt mot flakkanten från surrningsfästet C på välten. E är surrningsfästet på flakkanten. L2 L3 förhåller sig på motsvarande sätt _C.pdf 53

64 Övrigt Lastbäraren - Vibrationsvälten är lastad centrerad på flaket i sidled (± 5 cm). - Parkeringsbromsen är ansatt och funktionsduglig med effekt och midjeledslåset är i stängt läge. - Valsen är placerad på gummimellanlägg så att den statiska friktionen mellan ytorna är minst 0,6. - Kontaktytorna är rena, våta eller torra, samt fria från frost, is och snö. - Surrningsfästena på lastbäraren har LC/MSL minst 2 ton. Surrningar - Surrningarna består av spännband eller kätting med tillåten belastning (LC/MSL) minst,7 ton ( 700 dan) samt förspänning S TF minst 300 kg (300 dan). Surrningarna efterspännes vid behov. - Var och en av surrning - 4 är antingen en dubbel eller två enkla surrningar. En dubbelsurrning går i en sling genom en surrningspunkt eller runt en maskindel ner i två olika fästen i flaket. - Surrningar i samma riktning är placerade i olika surrningsfästen i trailern. Surrningar som är dragna i motsatta riktningar får dock placeras i samma surrningsfäste. - Surrningarna är så korta som möjligt. - Surrningskrokarna ska inte kunna tappa sitt grepp om surrningen blir slack. - Surrningarna är skyddade mot vassa kanter och hörn. - Surrningarna är placerade symmetriskt parvis på höger och vänster sida. Fällbar ROPS (Tillbehör) Maskinen kan vara utrustad med fällbar ROPS. Vid upp- och nedfällning av ROPS föreligger risk för klämskador. Om välten är utrustad med fällbar skyddsbåge s.k. ROPS, får maskinen endast köras med skyddsbågen i uppfällt och spärrat läge. Fig. Fällbar ROPS _C.pdf

65 Övrigt Vid fällning av skyddsbågen, lossas spännskruven (), drag ut sprinten (2) samt drag ut dubben (3), gör likadant på bägge sidor av bågen. Om det finns utrymme, fäll bågen bakåt. Glöm ej att demontera roterande varningsljuset innan bågen fälls. Efter att bågen fällts, återmontera sprint och dubb i sina lägen. Fig. Skyddsbågens låsanordning. Spännskruv 2. Sprint 3. Dubb 4. Gummibuffert Vid uppfällning av bågen, förfar i motsatt ordning mot ovanstående. Se alltid till att bågen är spärrad i uppfällt läge innan körning. Smörj spännskruven () samt dubben (3) då och då med vattenbeständigt fett _C.pdf 55

66 Körinstruktioner - Sammanfattning _C.pdf

67 Körinstruktioner - Sammanfattning Körinstruktioner - Sammanfattning. Följ SÄKERHETSFÖRESKRIFTERNA i Säkerhetshandboken. 2. Försäkra er om att alla instruktionerna i HANDBOKEN FÖR SKÖTSEL/UNDERHÅLL har följts. 3. Ställ batterifrånskiljaren i läge TILL. 4. Ställ fram/back-reglaget i läge NEUTRAL. 5. Ställ vibrationsströmställaren för Manuell/Automat i läge Ställ varvtalsreglaget i läge fullvarv. 7. Ställ nödstoppet i utdraget läge. 8. Starta motorn och varmkör den. 9. Ställ varvtalsreglaget i arbetsläge. 0. Kör välten. Hantera fram/back-reglaget försiktigt.. Kontrollera bromsarna, kör sakta. Var observant på att bromssträckan blir längre om välten är kall. 2. Vibrera endast då välten är i rörelse. 3. Kontrollera att valsarna bevattnas ordentligt när så erfordras. 4. VID FARA: - Tryck in NÖDSTOPPET - Håll fast i ratten. - Förbered er på ett hastigt stopp. Motorn stannar. 5. Vid parkering: - Stanna motorn och blockera valsarna. 6. Vid lyftning: - Se avsnittet i Instruktionsmanualen. 7. Vid bogsering: - Se avsnittet i Instruktionsmanualen. 8. Vid transport: - Se avsnittet i Instruktionsmanualen. 9. Vid bärgning - Se avsnittet i Instruktionsmanualen _C.pdf 57

68 Körinstruktioner - Sammanfattning _C.pdf

69 Felförebyggande underhåll Felförebyggande underhåll För att maskinen skall fungera tillfredställande och till lägsta möjliga kostnad, krävs fullständigt underhåll. Avsnittet Underhåll innehåller de periodiska underhållsarbeten som skall genomföras på maskinen. De rekommenderade underhållsintervallerna förutsätter att maskinen används under normala miljöoch arbetsförhållanden. Ankomst och Leveranskontroll Innan maskinen lämnar fabriken så testas den och injusteras. Vid ankomst, innan leverans till kund, måste en leveranskontroll ske enligt garantidokumentets checklista. Eventuella transportskador skall omedelbart anmälas till transportföretaget, då dessa ej täcks av produktgarantin. Garanti Garantin är giltig endast om den föreskrivna leveranskontrollen och de separata service inspektionerna är gjorda enligt Garantidokumentet, samt att maskinen registrerats för garantistart. Garantin gäller ej om skador skett på grund av otillräcklig service, felanvändning av maskinen, användning av smörjmedel och hydrauloljor som ej överstämmer med de angivna i manualen, eller att andra justeringar gjorts utan rätt behörighet _C.pdf 59

70 Felförebyggande underhåll _C.pdf

71 Underhåll - Smörjmedel och symboler Underhåll - Smörjmedel och symboler Använd alltid högklassiga smörjmedel i anvisad mängd. För stor mängd fett eller olja kan medföra varmgång med snabb förslitning som följd. Vätskevolymer Vals, olja 6 liter 6.3 qts Hydraultank 29 liter 30.7 qts Olja i hydraulsystem liter.6 qts Dieselmotor - smörjolja (inkl. byte av filter) 7,25 liter 7 qts Kylvätska 8 liter 8.5 qts MOTOROLJA Lufttemperatur -5 C C (5 F-22 F) Dynapac Engine Oil 200 P/N (5 liter) P/N (20 liter) P/N (209 liter) HYDRAULOLJA Lufttemperatur -5 C C (5 F-22 F) Dynapac Hydraulic 300 P/N (20 liter) P/N (209 liter) BIOLOGISK HYDRAULOLJA, PANOLIN VALSOLJA FETT Lufttemperatur över +50 C (22 F) Maskinen kan från fabrik vara fylld med biologisk nedbrytbar olja. Vid byte/påfyllning måste motsvarande användas. Lufttemperatur -5 C C (5 F-04 F) Lufttemperatur 0 C - över +40 C (32 F- över 04 F) Shell Tellus S2 V00 PANOLIN HLP Synth 46 ( Dynapac Gear Oil 300 Shell Spirax AX 85W/40, API GL-5 BRÄNSLE Se motorns handbok. - - P/N (5 liter) P/N (20 liter) P/N (209 liter) Dynapac Roller Grease P/N (0.4 kg) KYLVÄTSKA Frostsäkert till ca -37 C (-34,6 F). Dynapac Coolant 00 (blandas 50/50 med vatten). P/N (20 liter) Vid körning i extremt hög eller låg ytterlufttemperatur krävs andra driv- och smörjmedel. Se under kapitlet "Speciella anvisningar" eller kontakta Dynapac _C.pdf 6

72 Underhåll - Smörjmedel och symboler Skötselsymboler Motor, oljenivå Luftfilter Motor, oljefilter Batteri Hydrauloljetank, nivå Sprinkler Hydraulolja, filter Sprinklervatten Vals. oljenivå Återvinning Olja för smörjning Bränslefilter _C.pdf

73 Underhåll - Skötselschema Underhåll - Skötselschema Service och tillsynspunkter Fig. Service och tillsynspunkter. Bränsletank 8. Sprinklersystem 5. Styrled 2. Bränslepåfyllning 9. Skrapor 6. Styrcylinder fästen 3. Kylare 0. Gummielement och fästskruvar 7. Påfyllningspluggar/Vals 4. Luftrenare. Hydrauloljepåfyllning 8. Oljenivå i vals 5. Batteri 2. Hydrauloljetank 9. Nödstopp 6. Dieselmotor 3. Hydrauloljefilter 7. Vattentank 4. Hydrauloljenivåglas _C.pdf 63

74 Underhåll - Skötselschema Allmänt De periodiska åtgärderna skall i första hand utföras efter uppgivet antal drifttimmar, i andra hand efter tidsperioden varje dag, varje vecka etc. Avlägsna alltid all utvändig smuts före påfyllning, eller vid kontroll av oljor och bränsle, och vid smörjning med fett eller olja. För motorn gäller dessutom tillverkarens anvisningar som finns i motorns instruktionsbok. Vissa underhåll och kontroller på dieselmotorer skall utföras av motorleverantörs certifierad personal. Pos. i fig Åtgärd Före dagens första start 3 Kontrollera fri kylluftcirkulation 4 Kontrollera kylvätskenivån Var 0:e drifttimme (Dagligen) För sidanvisningar till avsnitten, se Innehållsförteckningen! Anmärkning 6 Kontrollera oljenivån i dieselmotorn Se motorns instruktionsbok 4 Kontrollera oljenivån i hydraultanken Fyll bränsletanken 7 Fyll vattentanken 8 Kontrollera sprinklersystemet 9 Kontrollera skrapinställningen 22 Kontrollera fjädrande skrapor Tillbehör 9 Prova bromsarna Kontrollera fläktremmen _C.pdf

75 Underhåll - Skötselschema De 50 FÖRSTA drifttimmarna För sidanvisningar till avsnitten, se Innehållsförteckningen! Pos. i fig Åtgärd Anmärkning 6 Byt dieselmotorns smörjolja och oljefilter Se motorns instruktionsbok 6 Byt dieselmotorns bränslefilter Se motorns instruktionsbok 3 Byt hydrauloljefilter Pos. i fig Åtgärd 4 Kontrollera luftrenaren. Kontrollera att slangar och anslutningar är täta 5 Smörj styrleden 6 Smörj styrcylinderns fästen Var 50:e drifttimme (Varje vecka) För sidanvisningar till avsnitten, se Innehållsförteckningen! Anmärkning Bytes vid behov 6 Dränering av bränsleförfilter Utförs om kontrolllampan för vattenavskiljare lyser i instrumentpanelen. Pos. i fig Åtgärd 5 Kontrollera batteriet Var 250 / 750 / 250 / 750:e drifttimme För sidanvisningar till avsnitten, se Innehållsförteckningen! Anmärkning 6 Byt dieselmotorns smörjolja och oljefilter Se även motorns instruktionsbok Rengör kylaren Justera dieselmotorns drivrem Kontrollera luftinsugslangar Se motorns instruktionsbok _C.pdf 65

76 Underhåll - Skötselschema Pos. i fig Åtgärd 5 Kontrollera batteriet Var 500 / 500:e drifttimme För sidanvisningar till avsnitten, se Innehållsförteckningen! Anmärkning 6 Byt dieselmotorns smörjolja och oljefilter Se även motorns instruktionsbok 8 Kontrollera oljenivån i valsen 0 Kontrollera gummielement och skruvförband Kontrollera hydrauloljetankens lock/avluftning 6 Smörj ledpunkter och reglage 6 Byt dieselmotorns kilrem Se motorns instruktionsbok 3 Kontrollera kylvätskans fryspunkt Byt kylvätska vartannat år 4 Byt luftfilterelement 6 Byte av dieselmotorns bränslefilter Se även motorns instruktionsbok 6 Byte av dieselmotorns förfilter Se även motorns instruktionsbok 6 Rengör bränslefiltrets vattenseparator *) gäller 500h 33 Byt filter i oljeseparator *) gäller 500h _C.pdf

77 Underhåll - Skötselschema Pos. i fig Åtgärd 5 Kontrollera batteriet Var 000:e drifttimme För sidanvisningar till avsnitten, se Innehållsförteckningen! Anmärkning 6 Byt dieselmotorns smörjolja och oljefilter Se även motorns instruktionsbok 8 Kontrollera oljenivån i valsen 0 Kontrollera gummielement och skruvförband Kontrollera hydrauloljetankens lock/avluftning 6 Smörj ledpunkter och reglage 6 Byt dieselmotorns kilrem Se motorns instruktionsbok 3 Kontrollera kylvätskans fryspunkt Byt kylvätska vartannat år 4 Byt luftfilterelement 6 Byt dieselmotorns bränslefilter Se även motorns instruktionsbok 6 Byt dieselmotorns förfilter Se även motorns instruktionsbok 2 Dränera kondensvatten i hydraultank 3 Byt hydrauloljefilter _C.pdf 67

78 Underhåll - Skötselschema Pos. i fig Åtgärd Var 2000:e drifttimme För sidanvisningar till avsnitten, se Innehållsförteckningen! Anmärkning 6 Byt dieselmotorns smörjolja och oljefilter Se motorns instruktionsbok 8 Kontrollera oljenivån i valsen 0 Kontrollera gummielement och skruvförband Kontrollera hydrauloljetankens lock/avluftning 6 Smörj ledpunkter och reglage 6 Kontrollera dieselmotorns kilrem 3 Kontrollera kylvätskans fryspunkt. Byt kylvätska vartannat år 4 Byt luftfilterelement 3 Byt hydrauloljefilter 2 Dränera kondensvatten i hydraultank 6 Byt dieselmotorns bränslefilter Se motorns instruktiosbok 6 Byt dieselmotorns förfilter Se motorns instruktionsbok 2 Byt olja i hydraultanken 8 Byt olja i valsarna 7 Töm och rengör vattentanken Töm och rengör bränsletanken 5 Kontrollera styrledens kondition _C.pdf

79 Service - Check lista Underhåll - Skötselschema _C.pdf 69

80 Underhåll - Skötselschema _C.pdf

81 Skötselåtgärder, 0h Skötselåtgärder, 0h Var 0:e drifttimme (Dagligen) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Kontroll - Kylvattensystem 2 Kontrollera så att alla slangar/slanganslutningar är hela och täta. Fyll på kylvätska enligt smörjmedelspecifikationen. Iakttag största försiktighet om påfyllningslocket måste öppnas när motorn är varm. Använd handskar och skyddsglasögon. Kontrollera även fryspunkten. Byt kylvätska vartannat år. Fig. Kylvattenbehållare. Påfyllningslock 2. Nivåglas _C.pdf 7

82 Skötselåtgärder, 0h Kylare Kontroll - Rengöring Kontrollera att luftpassagen sker obehindrat genom kylarna () och (2). Nedsmutsad kylare blåses ren med tryckluft, eller tvättas med högtryckstvätt. Blås eller tvätta kylaren i omvänd riktning mot kylluften. Iakttag försiktighet vid högtryckstvättning. Håll ej sprutmunstycket för nära kylaren. 2 Fig. Motorrum. Vattenkylare 2. Hydrauloljekylare Använd skyddsglasögon vid arbete med tryckluft eller högtryckstvätt _C.pdf

83 Skötselåtgärder, 0h Hydraultank, Nivåkontroll - påfyllning Kontrollera att oljenivån ligger mellan min. och max. markeringarna. Fyll på hydraulolja, enligt smörjmedelspecifikationen, om nivån är för låg. Fig. Hydrauloljetank. Nivåglas Öppna motorhuven helt, skruva av påfyllningslocket samt fyll på hydraulolja (enligt smörjmedelsspecifikationen) om nivån är för låg. Fig. Motorrum. Hydrauloljepåfyllning _C.pdf 73

84 Skötselåtgärder, 0h 3 Nedfällning av motorhuv Stå på vänster sida av motorhuven. Tryck in den röda knappen (3) och fäll motorhuven försiktigt tills gasfjädern (2) kommit i spåret. Släpp den röda knappen (3) och fäll nu ned motorhuven helt. 2 Fig. Motorrum. Motorhuv 2. Gasfjäder 3. Knapp Luftcirkulation - Kontroll Kontrollera att dieselmotorn har fri kylluftcirkulation genom skyddsgaller () i motorrum. Fig. Höger vältsida. Kylluftgaller _C.pdf

85 Skötselåtgärder, 0h Bränsletank - Påfyllning Fyll bränsletanken varje dag innan arbetet börjar, skruva av det låsbara tanklocket () samt fyll dieselbränslet till påfyllningsrörets nedre kant. Stoppa dieselmotorn. Kortslut (tryck) påfyllningspistolen mot oisolerad del av välten före tankning, samt mot påfyllningsröret under tankning. Tanka aldrig med dieselmotorn igång, rök inte, samt undvik bränslespill. Fig. Bränsletank. Tanklock Bränsletanken rymmer 50 liter. Vattentank - Påfyllning Skruva bort tanklocket (), samt fyll på rent vatten. Ta inte bort silen. Se tekniska specificationer för volymen i tanken. Enda tillsats: Liten mängd miljövänlig frostskyddsvätska. Fig. Vattentank. Tanklock _C.pdf 75

86 Skötselåtgärder, 0h Sprinklersystem/Vals Kontroll - Rengöring Starta sprinklersystemet, samt kontrollera att inget munstycke () är igensatt, om erforderligt rengör täppt munstycke, samt grovfilter som är placerat vid vattenpumpen, se följande figurer. Vid frysrisk bör sprinkler- systemet dräneras. Fig. Vals. Munstycke Demontera det igensatta munstycket för hand. Blås munstycke (2) och finfilter (4) rent med tryckluft, alternativt montera ersättningsdetaljer, och rengör de igensatta vid ett senare tillfälle, Använd skyddsglasögon vid arbete med tryckluft. Fig. Munstycke. Hylsa 2. Munstycke 3. Packning 4. Sil _C.pdf

87 Skötselåtgärder, 0h Skrapor, fasta Kontroll - Inställning 2 3 Fig. Vals. Skrapblad 2. Låsmutter 3. Fästplåt Kontrollera att skraporna är fria från skador. Justera skraporna så att de ligger -2 mm från valsen. Vid speciella asfaltmassor kan lätt anliggning av skrapbladen () mot valsarna vara bättre. Asfaltrester kan samlas på skrapan vilket kan påverka anliggningskraften. Rengör vid behov. Genom att lossa låssmuttern (2) kan skrapbladet justeras för högre eller lägre anliggningstryck mot valsen. Lås inställningen genom att dra fast låsmuttern (2) mot fästplåten (3). Justera anliggningen på skrapans bägge fästen. Glöm ej att dra fast samtliga skruvar efter utförd justering. Skrapor, fjädrande (Tillbehör) Kontroll - Inställning 2 Vid transportkörning skall de fjädrande skraporna fällas ifrån valsen. 2 Fig. Fjädrande skrapor. Skrapblad 2. Justerskruvar _C.pdf 77

88 Skötselåtgärder, 0h Fig. Pumpsystem. Vattenfilter 2. Avstängningskran 3. Vattenpump 3 2 Vid rengöring av grovfilter () öppna kranen (2) samt lossa filterhuset. Rengör filter och filterhus, kontrollera att gummipackningen i filterhuset är hel. Efter kontroll och eventuell rengöring, starta systemet och kontrollera funktionen. En dräneringskran är placerad i den vänstra delen av utrymmet till pumpsystemet. Genom denna kan man dränera både tank och pumpsystem. Bromsfunktion - Kontroll 25 Kontrollera bromsfunktionen på följande sätt: Fig. Instrumentpanel 3. Nödstopp 25. Parkeringsbromslampa 3 Kör välten väldigt sakta framåt. Håll fast i ratten, var beredd på ett hastigt stopp. Tryck in nödstoppet (3) Välten ska stanna tvärt och motorn slås av. Efter bromskontrollen, ställ fram/backreglaget i neutralläge. Drag ut nödstoppet (3). Starta motorn. Välten är nu körklar. Se även avsnitt i handboken för körning _C.pdf

89 Skötselåtgärder, 50h Skötselåtgärder, 50h Var 50:e drifttimme (Varje vecka) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Indikator för luftrenare 2 Visar indikatorn() på luftrenaren rött sken ska luftrenarens huvudfilter (2) bytas. Dammfickan töms genom att trycka med fingrarna på gummibälgen. Kontrollera också om luftslangarna är hela. Rengör luftrenaren vid extremt dammiga driftförhållanden. Fig. Luftrenare. Indikator 2. Huvudfilter Luftrenare Kontroll - Byte av huvudfilter Byt luftrenarens huvudfilter när luftfilterindikatorn visar rött. Indikatorn är monterad på luftrenarens anslutningsrör _C.pdf 79

90 Skötselåtgärder, 50h 6 2 Fig. Luftrenare. Låsklaffar 2. Lock 3. Huvudfilter 4. Säkerhetsfilter 5. Filterhus 6. Dammventil Lossa låsklaffarna (), drag därefter av locket (2) och drag ut huvudfiltret (3). Avlägsna inte säkerhetsfiltret (4). Rengör luftrenaren vid behov, se avsnittet Luftrenare - Rengöring. Vid byte av huvudfilter (3), sätt in ett nytt samt återmontera luftrenaren i omvänd ordning. Kontrollera dammventilens (6) kondition, byt vid behov. Vid återmontering av locket, se till att dammventilen är placerade i nedåt läge. Fig. Indikator. Knapp Luftfilterindikator - Återställning Luftfiltrets indikator är placerat på filtret eller i dess närhet. Efter byte av luftfilter skall luftfilterindikatorn återställas. Detta görs genom att trycka på "knappen" () på toppen av indikatorn. Säkerhetsfilter - Byte Byt säkerhetsfiltret mot ett nytt efter var 3:e byte av huvudfilter. Vid byte av säkerhetsfilter (), drag ut det gamla filtret ur sin hållare, sätt in ett nytt samt återmontera luftrenaren i omvänd ordning. Rengör luftrenaren vid behov, se avsnittet Luftrenare - Rengöring. Fig. Luftfilter. Säkerhetsfilter _C.pdf

91 Skötselåtgärder, 50h Luftrenare - Rengöring Torka av insidan av lock (2) och filterhus (5), se tidigare bild. Torka rent på båda sidor om utloppsröret. Torka även av båda ytor för utloppsröret, se vidstående bild. Kontrollera att slangklämmorna mellan filterhus och insugningsslang är åtdragna samt att slangarna är hela. Kontrollera hela slangsystemet fram till motorn. Inre kant på utloppsröret. Yttre kant på utloppsröret. Styrcylinder och styrled - Smörjning Ingen får uppehålla sig kring styrleden när motorn går. Klämrisk föreligger när styrningen manövreras. Aktivera parkeringsbromsen innan smörjning. Fig. Huvudfilter. Smörjnipplar Vrid ratten så fullt styrutslag åt vänster erhålles. Samtliga fyra smörjnipplar () är nu åtkomliga från maskinens högra sida. Torka av smörjnipplarna (). Smörj varje nippel med fem pumpslag från handfettspruta. Kontrollera att fett tränger igenom lagren. Om fett inte tränger igenom lagren, kan det vara nödvändigt att avlasta midjeleden med en domkraft och samtidigt upprepa smörjningen _C.pdf 8

92 Skötselåtgärder, 50h Bränsleförfilter - Dränering Lossa dräneringspluggen () i botten på bränslefiltret. Tillse att alla avlagringar följer med ut med hjälp av den sekundära handpumpen (2). 2 Så snart enbart rent bränsle kommer ut, stäng åter dräneringspluggen (). Fig. Bränsleförfilter. Dräneringsplugg 2. Handpump _C.pdf

93 Skötselåtgärder, 250h Skötselåtgärder, 250h Var 250 / 750 / 250 / drifttimme (var 3:e månad) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Batteri - Kontroll av kondition Batteriet är av underhållsfri förseglad typ och ska ej efterfyllas. Fig. Batteri Använd aldrig öppen låga när vätskenivå kontrolleras. Det bildas explosiv gas i batteriet när generatorn laddar. Vid demontering av batteriet, lossa alltid minuskabeln först. Vid montering av batteriet, anslut alltid pluskabeln först. Kabelskorna skall vara väl åtdragna och rena. Korroderade kabelanslutningar rengörs och fettas in med syrafritt vaselin. Torka av batteriets ovansida _C.pdf 83

94 Skötselåtgärder, 250h Motorolja och oljefilter - Byte 3 Varmkör motorn innan oljan tappas av. Stäng av motorn, samt tryck in nödstoppet. Iaktag försiktighet vid avtappning av motorolja. Använd handskar och skyddsglasögon. 4 Fig. Motorrum höger sida. Dräneringsslang 2. Avtappningsplugg 3. Påfyllningslock 4. Oljefilter 2 Ställ ett kärl rymmande minst 8 liter (2 gal) under avtappningspluggen (2). Lossa oljepåfyllningslocket (3), samt lossa avtappningpluggen (2) i änden av dräneringsslangen (). Låt all motorolja rinna ut. Lämna den avtappade oljan till deponi. Se motorns instruktionsbok vid olje- och filterbyte, för erhållande av detalinstruktioner. Tag bort oljefiltret (4) samt sätt dit ett nytt. Samla upp eventuellt spill. Sätt tillbaka avtappningspluggen (2) i slangändan. Fyll på ny motorolja, se under rubriken smörjmedel, för rätt oljekvalitet, sätt tillbaka påfyllningslock (3) och kontrollera rätt nivå på oljestickan. Starta motorn och låt den gå på tomgång några minuter, kontrollera under tiden tätheten runt oljefiltret och avtappningsplugg. Stäng av motorn, vänta någon minut och kontrollera oljenivån. Fyll på mer olja vid behov _C.pdf

95 Skötselåtgärder, 250h Kylare Kontroll - Rengöring Kontrollera att luftpassagen sker obehindrat genom kylarna () och (2). Nedsmutsad kylare blåses ren med tryckluft, eller tvättas med högtryckstvätt. Blås eller tvätta kylaren i omvänd riktning mot kylluften. Iakttag försiktighet vid högtryckstvättning. Håll ej sprutmunstycket för nära kylaren. 2 Fig. Motorrum. Vattenkylare 2. Hydrauloljekylare Använd skyddsglasögon vid arbete med tryckluft eller högtryckstvätt _C.pdf 85

96 Skötselåtgärder, 250h _C.pdf

97 Skötselåtgärder, 500h Skötselåtgärder, 500h Var 500 / 500:e... drifttimme (varje halvår) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Batteri - Kontroll av kondition Batteriet är av underhållsfri förseglad typ och ska ej efterfyllas. Fig. Batteri Använd aldrig öppen låga när vätskenivå kontrolleras. Det bildas explosiv gas i batteriet när generatorn laddar. Vid demontering av batteriet, lossa alltid minuskabeln först. Vid montering av batteriet, anslut alltid pluskabeln först. Kabelskorna skall vara väl åtdragna och rena. Korroderade kabelanslutningar rengörs och fettas in med syrafritt vaselin. Torka av batteriets ovansida _C.pdf 87

98 Skötselåtgärder, 500h Motorolja och oljefilter - Byte 3 Varmkör motorn innan oljan tappas av. Stäng av motorn, samt tryck in nödstoppet. Iaktag försiktighet vid avtappning av motorolja. Använd handskar och skyddsglasögon. 4 Fig. Motorrum höger sida. Dräneringsslang 2. Avtappningsplugg 3. Påfyllningslock 4. Oljefilter 2 Ställ ett kärl rymmande minst 8 liter (2 gal) under avtappningspluggen (2). Lossa oljepåfyllningslocket (3), samt lossa avtappningpluggen (2) i änden av dräneringsslangen (). Låt all motorolja rinna ut. Lämna den avtappade oljan till deponi. Se motorns instruktionsbok vid olje- och filterbyte, för erhållande av detalinstruktioner. Tag bort oljefiltret (4) samt sätt dit ett nytt. Samla upp eventuellt spill. Sätt tillbaka avtappningspluggen (2) i slangändan. Fyll på ny motorolja, se under rubriken smörjmedel, för rätt oljekvalitet, sätt tillbaka påfyllningslock (3) och kontrollera rätt nivå på oljestickan. Starta motorn och låt den gå på tomgång några minuter, kontrollera under tiden tätheten runt oljefiltret och avtappningsplugg. Stäng av motorn, vänta någon minut och kontrollera oljenivån. Fyll på mer olja vid behov _C.pdf

99 Skötselåtgärder, 500h Vals, oljenivå Kontroll - påfyllning Kör välten sakta tills oljepluggen () kommer mitt för det halvcirkelformade uttaget i valsupphängningen. Skruva bort pluggen samt kontrollera att oljenivån når upp till hålets underkant. Om så erfordras fyll på ny och ren olja. Använd olja enligt smörjmedelsspecifikationen. Rengör den magnetiska oljepluggen () från eventuella metallrester, samt återmontera pluggen. Fig. Vals drivsida. Oljeplugg Gummielement och fästskruvar Kontroll Kontrollera samtliga gummielement (). Byt alla element om mer än 25% av antalet på en sida av valsen har sprickor djupare än 0-5 mm ( in). Fig. Vals vibrationssida. Gummielement 2. Fästskruvar 2 Använd ett knivblad eller annat spetsigt föremål som hjälp vid kontrollen. Kontrollera också att fästskruvarna (2) är åtdragna _C.pdf 89

100 Skötselåtgärder, 500h Reglage - Smörjning Smörj Fram-/backreglaget i motorrummet, med några droppar olja. Om reglaget börjar gå trögt efter en längre tids användning, demontera då kåpa och Fram-/backspak vid förarplats samt smörj upp mekaniken. 2 Fig. Motorrum. Fram-/backreglage 2. Tanklock Hydraultankens lock - Kontroll Skruva bort och kontrollera att tanklocket (2) inte är igensatt. Luften skall ha fri passage genom locket i bägge riktningarna. Om någon riktning är täppt rengör med lite dieselolja och blås med tryckluft tills fri passage erhålles eller byt ut locket mot ett nytt. Använd skyddglasögon vid arbete med tryckluft _C.pdf

101 Skötselåtgärder, 500h Reglage - Smörjning Smörj Fram-/backreglagets mekanik. Demontera skyddsplåten () genom att lossa skruvarna (2) på ovansidan av plåten, samt smörj mekaniken under kåpan/plåten med olja. 2 Fig. Fram-/backreglage. Skyddsplåt 2. Fästskruvar Kontroll - Kylvattensystem 2 Kontrollera så att alla slangar/slanganslutningar är hela och täta. Fyll på kylvätska enligt smörjmedelspecifikationen. Iakttag största försiktighet om påfyllningslocket måste öppnas när motorn är varm. Använd handskar och skyddsglasögon. Kontrollera även fryspunkten. Byt kylvätska vartannat år. Fig. Kylvattenbehållare. Påfyllningslock 2. Nivåglas _C.pdf 9

102 Skötselåtgärder, 500h Byte av bränslefilter Ställ ett kärl under för att samla upp bränslet som rinner ut när filtret lossas. Lossa och skruva bort bränslefiltret (). Filtret lämnas till deponi det är av engångstyp och kan inte rengöras. Fig. Motorrum. Bränslefilter Se motorns instruktionsbok vid bränslefilterbyte, för erhållande av detaljinstruktioner. Starta motorn och kontrollera täthet vid bränslefilter. OBS! De nya bränslefiltren får ej under några omständigheter förfyllas med bränsle innan montering pga renhetskraven på bränslesystemet, använd handpumpen på bränsleförfiltret för att fylla på ifrån maskinens bränslesystem _C.pdf

103 Skötselåtgärder, 500h Byte av Dieselmotorns förfilter 2 Aktivera parkeringsbromsen. Stäng av motorn samt avlägsna plåten på vänster ramsida (vid batterifrånskiljaren) genom att lossa de tre bultarna (3). Lossa slangklämmorna (2) med en skruvmejsel. 3 Ställ ett kärl under för att samla upp bränslet som rinner ut när filtret lossas. Fig. Motorrum. Förfilter 2. Slangklämmor 3. Bultar Ta bort förfiltret () och lämna till deponi. Det är av engångstyp och kan inte rengöras. Montera ett nytt förfilter samt dra fast slangklämmorna igen. Starta motorn och kontrollera täthet vid förfiltret. Sörj för god ventilation (utsug) om dieselmotor körs inomhus. Risk för koloxidförgiftning _C.pdf 93

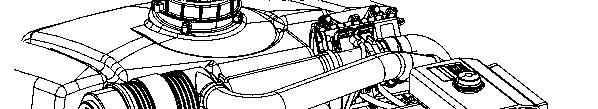

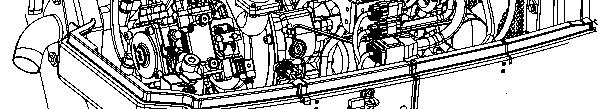

104 Skötselåtgärder, 500h Byte av dieselmotorns oljeseparatorfilter (gäller 500h) OBS! Motorn skall vara avstängd vid filterbyte. Lossa filtrets bottenlock (2) och ta ur filterinsats och o-ring (3). Fig. Motorrum. Oljeseparatorfilter 4 Ta bort filterinsats (3) och lämna detta för miljöriktigt omhändertagande. Det är av engångstyp och kan ej rengöras. 3 2 Torka ur eventuella avlagringar i bottenlocket (2) och filterhuset (4). Fig. Oljeseparatorfilter 2. Lock 3. Filterinsats och o-ring 4. Filterhus Montera ny filterinsats med o-ring (3) och återmontera bottenlocket (2). Starta dieselmotorn och låt den gå på fullvarv en halv minut. Kontrollera att filterlocket (2) håller tätt _C.pdf

105 Skötselåtgärder, 000h Skötselåtgärder, 000h Utförs efter 000 drifttimmar (varje år) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Batteri - Kontroll av kondition Batteriet är av underhållsfri förseglad typ och ska ej efterfyllas. Fig. Batteri Använd aldrig öppen låga när vätskenivå kontrolleras. Det bildas explosiv gas i batteriet när generatorn laddar. Vid demontering av batteriet, lossa alltid minuskabeln först. Vid montering av batteriet, anslut alltid pluskabeln först. Kabelskorna skall vara väl åtdragna och rena. Korroderade kabelanslutningar rengörs och fettas in med syrafritt vaselin. Torka av batteriets ovansida _C.pdf 95

106 Skötselåtgärder, 000h Motorolja och oljefilter - Byte 3 Varmkör motorn innan oljan tappas av. Stäng av motorn, samt tryck in nödstoppet. Iaktag försiktighet vid avtappning av motorolja. Använd handskar och skyddsglasögon. 4 Fig. Motorrum höger sida. Dräneringsslang 2. Avtappningsplugg 3. Påfyllningslock 4. Oljefilter 2 Ställ ett kärl rymmande minst 8 liter (2 gal) under avtappningspluggen (2). Lossa oljepåfyllningslocket (3), samt lossa avtappningpluggen (2) i änden av dräneringsslangen (). Låt all motorolja rinna ut. Lämna den avtappade oljan till deponi. Se motorns instruktionsbok vid olje- och filterbyte, för erhållande av detalinstruktioner. Tag bort oljefiltret (4) samt sätt dit ett nytt. Samla upp eventuellt spill. Sätt tillbaka avtappningspluggen (2) i slangändan. Fyll på ny motorolja, se under rubriken smörjmedel, för rätt oljekvalitet, sätt tillbaka påfyllningslock (3) och kontrollera rätt nivå på oljestickan. Starta motorn och låt den gå på tomgång några minuter, kontrollera under tiden tätheten runt oljefiltret och avtappningsplugg. Stäng av motorn, vänta någon minut och kontrollera oljenivån. Fyll på mer olja vid behov _C.pdf

107 Skötselåtgärder, 000h Vals, oljenivå Kontroll - påfyllning Kör välten sakta tills oljepluggen () kommer mitt för det halvcirkelformade uttaget i valsupphängningen. Skruva bort pluggen samt kontrollera att oljenivån når upp till hålets underkant. Om så erfordras fyll på ny och ren olja. Använd olja enligt smörjmedelsspecifikationen. Rengör den magnetiska oljepluggen () från eventuella metallrester, samt återmontera pluggen. Fig. Vals drivsida. Oljeplugg Gummielement och fästskruvar Kontroll Kontrollera samtliga gummielement (). Byt alla element om mer än 25% av antalet på en sida av valsen har sprickor djupare än 0-5 mm ( in). Fig. Vals vibrationssida. Gummielement 2. Fästskruvar 2 Använd ett knivblad eller annat spetsigt föremål som hjälp vid kontrollen. Kontrollera också att fästskruvarna (2) är åtdragna _C.pdf 97

108 Skötselåtgärder, 000h Reglage - Smörjning Smörj Fram-/backreglaget i motorrummet, med några droppar olja. Om reglaget börjar gå trögt efter en längre tids användning, demontera då kåpa och Fram-/backspak vid förarplats samt smörj upp mekaniken. 2 Fig. Motorrum. Fram-/backreglage 2. Tanklock Hydraultankens lock - Kontroll Skruva bort och kontrollera att tanklocket (2) inte är igensatt. Luften skall ha fri passage genom locket i bägge riktningarna. Om någon riktning är täppt rengör med lite dieselolja och blås med tryckluft tills fri passage erhålles eller byt ut locket mot ett nytt. Använd skyddglasögon vid arbete med tryckluft _C.pdf

109 Skötselåtgärder, 000h Reglage - Smörjning Smörj Fram-/backreglagets mekanik. Demontera skyddsplåten () genom att lossa skruvarna (2) på ovansidan av plåten, samt smörj mekaniken under kåpan/plåten med olja. 2 Fig. Fram-/backreglage. Skyddsplåt 2. Fästskruvar Kontroll - Kylvattensystem 2 Kontrollera så att alla slangar/slanganslutningar är hela och täta. Fyll på kylvätska enligt smörjmedelspecifikationen. Iakttag största försiktighet om påfyllningslocket måste öppnas när motorn är varm. Använd handskar och skyddsglasögon. Kontrollera även fryspunkten. Byt kylvätska vartannat år. Fig. Kylvattenbehållare. Påfyllningslock 2. Nivåglas _C.pdf 99

110 Skötselåtgärder, 000h Byte av bränslefilter Ställ ett kärl under för att samla upp bränslet som rinner ut när filtret lossas. Lossa och skruva bort bränslefiltret (). Filtret lämnas till deponi det är av engångstyp och kan inte rengöras. Fig. Motorrum. Bränslefilter Se motorns instruktionsbok vid bränslefilterbyte, för erhållande av detaljinstruktioner. Starta motorn och kontrollera täthet vid bränslefilter. OBS! De nya bränslefiltren får ej under några omständigheter förfyllas med bränsle innan montering pga renhetskraven på bränslesystemet, använd handpumpen på bränsleförfiltret för att fylla på ifrån maskinens bränslesystem _C.pdf

111 Skötselåtgärder, 000h Byte av Dieselmotorns förfilter 3 2 Aktivera parkeringsbromsen. Stäng av motorn samt avlägsna plåten på vänster ramsida (vid batterifrånskiljaren) genom att lossa de tre bultarna (3). Lossa slangklämmorna (2) med en skruvmejsel. Ställ ett kärl under för att samla upp bränslet som rinner ut när filtret lossas. Fig. Motorrum. Förfilter 2. Slangklämmor 3. Bultar Ta bort förfiltret () och lämna till deponi. Det är av engångstyp och kan inte rengöras. Montera ett nytt förfilter samt dra fast slangklämmorna igen. Starta motorn och kontrollera täthet vid förfiltret. Sörj för god ventilation (utsug) om dieselmotor körs inomhus. Risk för koloxidförgiftning. Hydrauloljetank - Dränering Kondensvatten i hydraultanken tappas ur genom pluggen (). Avtappningen sker när välten stått stilla en längre tid - t ex efter en natts stillastående. Var mycket försiktig vid dräneringen. Tappa inte pluggen, så att all hydraulolja rinner ut. Fig. Vänster ramsida. Avtappningsplugg Tappa ur på följande sätt: Ställ ett uppsamlingskärl under pluggen (). Lossa och låt eventuellt kondensvatten rinna ut. Dra fast pluggen _C.pdf 0

112 Skötselåtgärder, 000h Byte av hydrauloljefilter Lossa fästskruvarna () på vardera sida av välten. Demontera skyddskåpan (2). 2 Fig. Motorrum. Fästskruvar 2. Skyddskåpa Lossa det röda locket (3) samt dra upp filterinsatsen (4). Återmontera det röda locket tillfälligt, så att inte damm och smuts kommer ner i tanken. 3 Fig. Hydrauloljefilter 3. Lock _C.pdf

113 Skötselåtgärder, 000h 5 Lossa filterinsatsen (4) från handtaget (5). 6 3 Ta bort filtrer (4) och lämna detta för miljöriktigt omhändertagande. Det är av engångstyp och kan ej rengöras. 4 Fig. Hydrauloljefilter 3. Lock 4. Filterinsats 5. Handtag 6. Filterhållare Montera den nya insatsen på handtaget samt återmontera enheten i filterhållaren (6). Återmontera det röda locket. Starta dieselmotorn och låt den gå på fullvarv en halv minut. Kontrollera att filterlocket (3) håller tätt _C.pdf 03

114 Skötselåtgärder, 000h _C.pdf

115 Skötselåtgärder, 2000h Skötselåtgärder, 2000h Utförs efter 2000 drifttimmar (vartannat år) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Batteri - Kontroll av kondition Batteriet är av underhållsfri förseglad typ och ska ej efterfyllas. Fig. Batteri Använd aldrig öppen låga när vätskenivå kontrolleras. Det bildas explosiv gas i batteriet när generatorn laddar. Vid demontering av batteriet, lossa alltid minuskabeln först. Vid montering av batteriet, anslut alltid pluskabeln först. Kabelskorna skall vara väl åtdragna och rena. Korroderade kabelanslutningar rengörs och fettas in med syrafritt vaselin. Torka av batteriets ovansida _C.pdf 05

116 Skötselåtgärder, 2000h Motorolja och oljefilter - Byte 3 Varmkör motorn innan oljan tappas av. Stäng av motorn, samt tryck in nödstoppet. Iaktag försiktighet vid avtappning av motorolja. Använd handskar och skyddsglasögon. 4 Fig. Motorrum höger sida. Dräneringsslang 2. Avtappningsplugg 3. Påfyllningslock 4. Oljefilter 2 Ställ ett kärl rymmande minst 8 liter (2 gal) under avtappningspluggen (2). Lossa oljepåfyllningslocket (3), samt lossa avtappningpluggen (2) i änden av dräneringsslangen (). Låt all motorolja rinna ut. Lämna den avtappade oljan till deponi. Se motorns instruktionsbok vid olje- och filterbyte, för erhållande av detalinstruktioner. Tag bort oljefiltret (4) samt sätt dit ett nytt. Samla upp eventuellt spill. Sätt tillbaka avtappningspluggen (2) i slangändan. Fyll på ny motorolja, se under rubriken smörjmedel, för rätt oljekvalitet, sätt tillbaka påfyllningslock (3) och kontrollera rätt nivå på oljestickan. Starta motorn och låt den gå på tomgång några minuter, kontrollera under tiden tätheten runt oljefiltret och avtappningsplugg. Stäng av motorn, vänta någon minut och kontrollera oljenivån. Fyll på mer olja vid behov _C.pdf

117 Skötselåtgärder, 2000h Vals, oljenivå Kontroll - påfyllning Kör välten sakta tills oljepluggen () kommer mitt för det halvcirkelformade uttaget i valsupphängningen. Skruva bort pluggen samt kontrollera att oljenivån når upp till hålets underkant. Om så erfordras fyll på ny och ren olja. Använd olja enligt smörjmedelsspecifikationen. Rengör den magnetiska oljepluggen () från eventuella metallrester, samt återmontera pluggen. Fig. Vals drivsida. Oljeplugg Gummielement och fästskruvar Kontroll Kontrollera samtliga gummielement (). Byt alla element om mer än 25% av antalet på en sida av valsen har sprickor djupare än 0-5 mm ( in). Fig. Vals vibrationssida. Gummielement 2. Fästskruvar 2 Använd ett knivblad eller annat spetsigt föremål som hjälp vid kontrollen. Kontrollera också att fästskruvarna (2) är åtdragna _C.pdf 07

118 Skötselåtgärder, 2000h Reglage - Smörjning Smörj Fram-/backreglaget i motorrummet, med några droppar olja. Om reglaget börjar gå trögt efter en längre tids användning, demontera då kåpa och Fram-/backspak vid förarplats samt smörj upp mekaniken. 2 Fig. Motorrum. Fram-/backreglage 2. Tanklock Hydraultankens lock - Kontroll Skruva bort och kontrollera att tanklocket (2) inte är igensatt. Luften skall ha fri passage genom locket i bägge riktningarna. Om någon riktning är täppt rengör med lite dieselolja och blås med tryckluft tills fri passage erhålles eller byt ut locket mot ett nytt. Använd skyddglasögon vid arbete med tryckluft _C.pdf

119 Skötselåtgärder, 2000h Reglage - Smörjning Smörj Fram-/backreglagets mekanik. Demontera skyddsplåten () genom att lossa skruvarna (2) på ovansidan av plåten, samt smörj mekaniken under kåpan/plåten med olja. 2 Fig. Fram-/backreglage. Skyddsplåt 2. Fästskruvar Kontroll - Kylvattensystem 2 Kontrollera så att alla slangar/slanganslutningar är hela och täta. Fyll på kylvätska enligt smörjmedelspecifikationen. Iakttag största försiktighet om påfyllningslocket måste öppnas när motorn är varm. Använd handskar och skyddsglasögon. Kontrollera även fryspunkten. Byt kylvätska vartannat år. Fig. Kylvattenbehållare. Påfyllningslock 2. Nivåglas _C.pdf 09

120 Skötselåtgärder, 2000h Byte av hydrauloljefilter Lossa fästskruvarna () på vardera sida av välten. Demontera skyddskåpan (2). 2 Fig. Motorrum. Fästskruvar 2. Skyddskåpa Lossa det röda locket (3) samt dra upp filterinsatsen (4). Återmontera det röda locket tillfälligt, så att inte damm och smuts kommer ner i tanken. 3 Fig. Hydrauloljefilter 3. Lock _C.pdf

121 Skötselåtgärder, 2000h 5 Lossa filterinsatsen (4) från handtaget (5). 6 3 Ta bort filtrer (4) och lämna detta för miljöriktigt omhändertagande. Det är av engångstyp och kan ej rengöras. 4 Fig. Hydrauloljefilter 3. Lock 4. Filterinsats 5. Handtag 6. Filterhållare Montera den nya insatsen på handtaget samt återmontera enheten i filterhållaren (6). Återmontera det röda locket. Starta dieselmotorn och låt den gå på fullvarv en halv minut. Kontrollera att filterlocket (3) håller tätt. Hydrauloljetank - Dränering Kondensvatten i hydraultanken tappas ur genom pluggen (). Avtappningen sker när välten stått stilla en längre tid - t ex efter en natts stillastående. Var mycket försiktig vid dräneringen. Tappa inte pluggen, så att all hydraulolja rinner ut. Fig. Vänster ramsida. Avtappningsplugg Tappa ur på följande sätt: Ställ ett uppsamlingskärl under pluggen (). Lossa och låt eventuellt kondensvatten rinna ut. Dra fast pluggen _C.pdf

122 Skötselåtgärder, 2000h Hydraultank - Oljebyte Risk för brännskador föreligger vid avtappning av varm olja. Akta händerna. Placera ett kärl under pluggen. Kärlet bör rymma minst 40 liter. Samla upp oljan och lämna till deponi. Fig. Vänster ramsida. Avtappningsplugg Skruva bort avtappningspluggen () och låt all olja rinna ut. Torka av samt sätt tillbaka avtappningspluggen. Fyll på ny och ren hydraulolja med kvalitet enligt smörjmedelspecifikationen. Byt hydrauloljefiltret. Se under rubriken "Var 000:e drifttimme". Starta dieselmotorn och kör de olika hydraulfunktionerna. Kontrollera oljenivån i tanken och efterfyll om nödvändigt _C.pdf

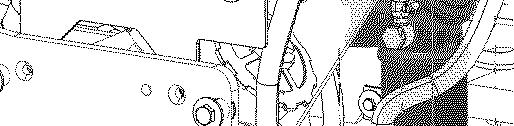

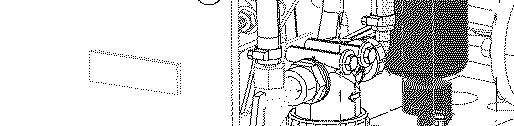

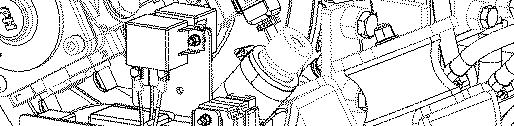

123 Skötselåtgärder, 2000h Byte av Dieselmotorns förfilter 3 2 Aktivera parkeringsbromsen. Stäng av motorn samt avlägsna plåten på vänster ramsida (vid batterifrånskiljaren) genom att lossa de tre bultarna (3). Lossa slangklämmorna (2) med en skruvmejsel. Ställ ett kärl under för att samla upp bränslet som rinner ut när filtret lossas. Fig. Motorrum. Förfilter 2. Slangklämmor 3. Bultar Ta bort förfiltret () och lämna till deponi. Det är av engångstyp och kan inte rengöras. Montera ett nytt förfilter samt dra fast slangklämmorna igen. Starta motorn och kontrollera täthet vid förfiltret. Sörj för god ventilation (utsug) om dieselmotor körs inomhus. Risk för koloxidförgiftning _C.pdf 3
