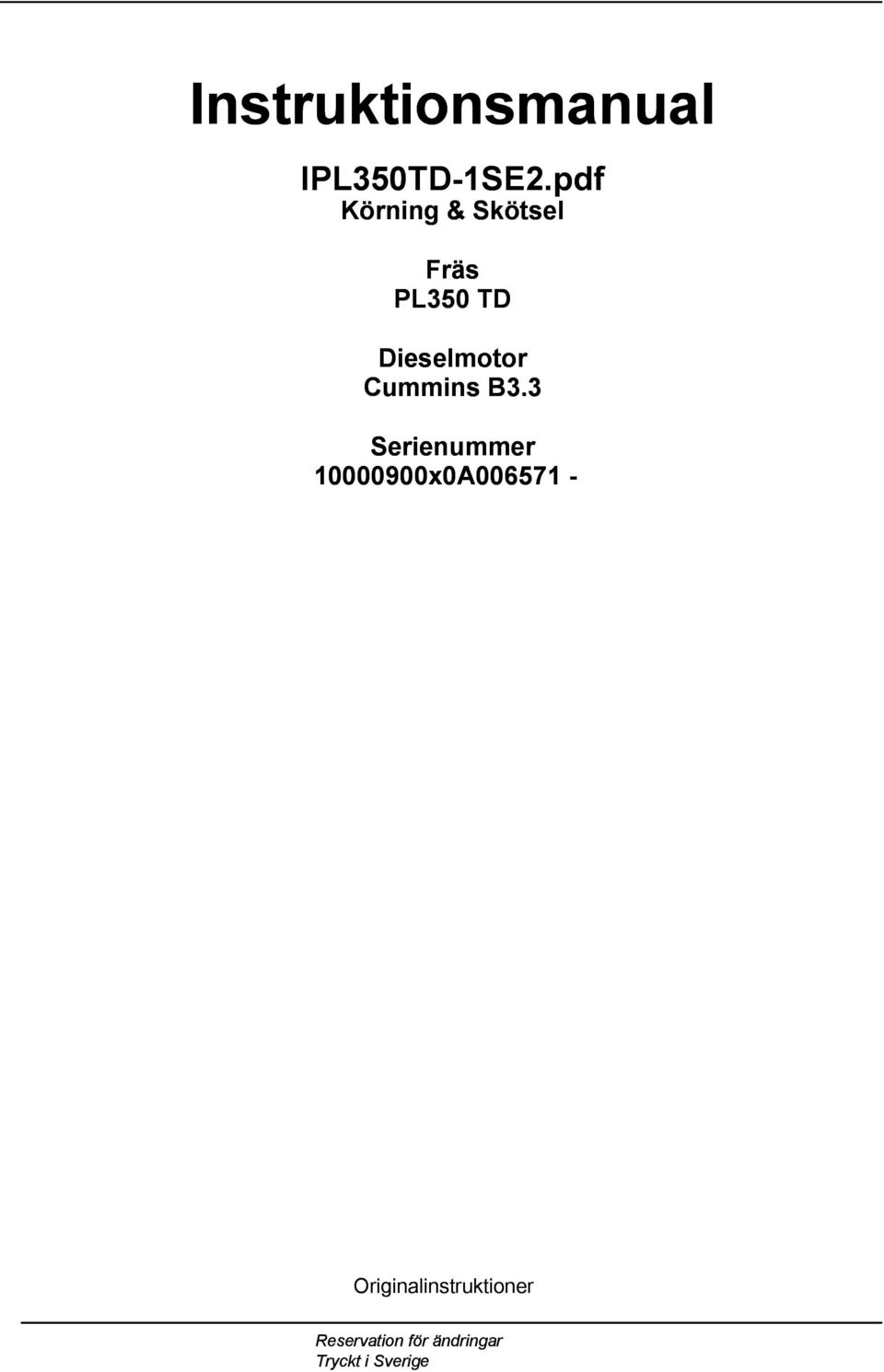

1 Instruktionsmanual IPL350TD-SE2.pdf Körning & Skötsel Fräs PL350 TD Dieselmotor Cummins B3.3 Serienummer x0A Originalinstruktioner Reservation för ändringar Tryckt i Sverige

2

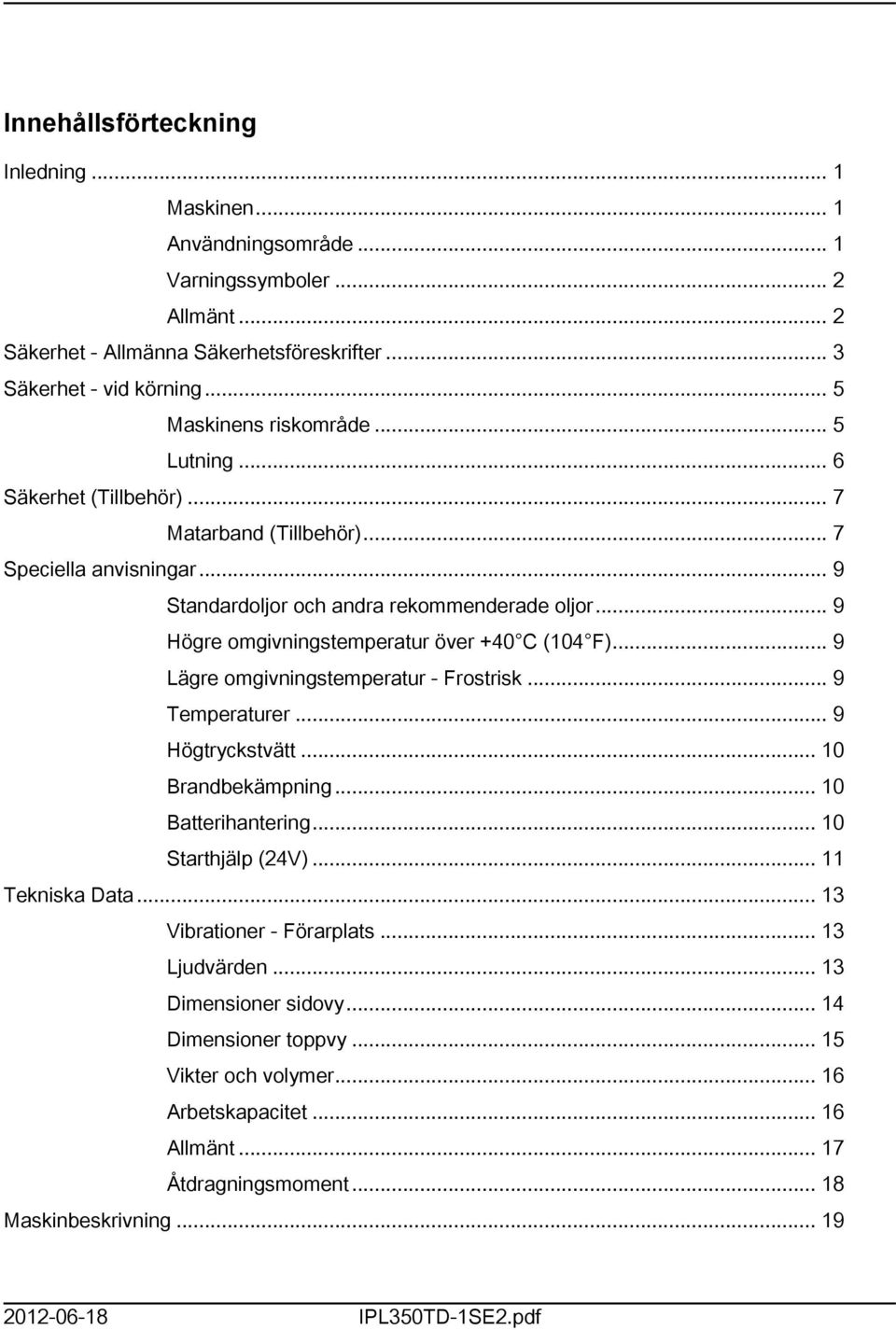

3 Innehållsförteckning Inledning... Maskinen... Användningsområde... Varningssymboler... 2 Allmänt... 2 Säkerhet - Allmänna Säkerhetsföreskrifter... 3 Säkerhet - vid körning... 5 Maskinens riskområde... 5 Lutning... 6 Säkerhet (Tillbehör)... 7 Matarband (Tillbehör)... 7 Speciella anvisningar... 9 Standardoljor och andra rekommenderade oljor... 9 Högre omgivningstemperatur över +40 C (04 F)... 9 Lägre omgivningstemperatur - Frostrisk... 9 Temperaturer... 9 Högtryckstvätt... 0 Brandbekämpning... 0 Batterihantering... 0 Starthjälp (24V)... Tekniska Data... 3 Vibrationer - Förarplats... 3 Ljudvärden... 3 Dimensioner sidovy... 4 Dimensioner toppvy... 5 Vikter och volymer... 6 Arbetskapacitet... 6 Allmänt... 7 Åtdragningsmoment... 8 Maskinbeskrivning IPL350TD-SE2.pdf

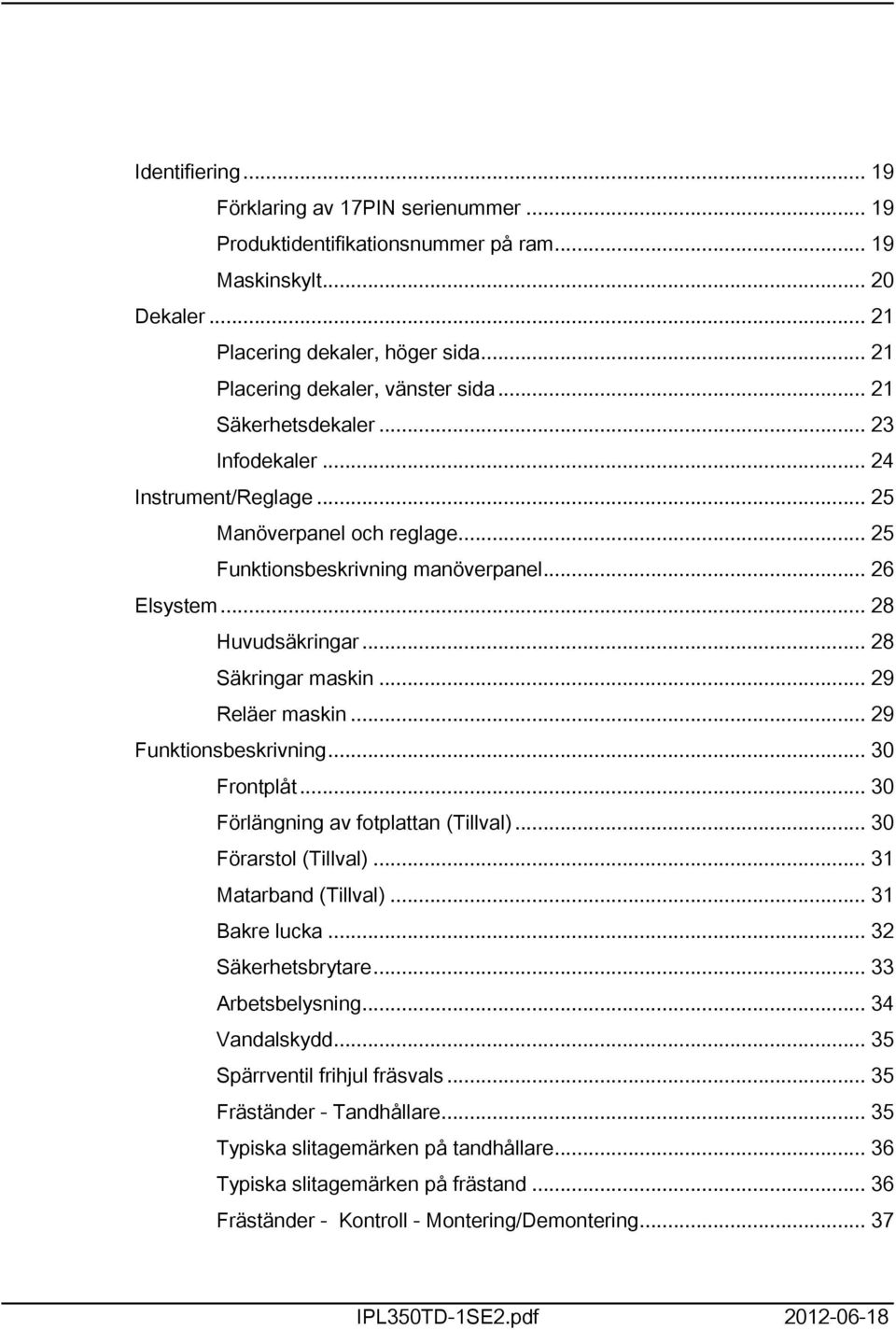

4 Identifiering... 9 Förklaring av 7PIN serienummer... 9 Produktidentifikationsnummer på ram... 9 Maskinskylt Dekaler... 2 Placering dekaler, höger sida... 2 Placering dekaler, vänster sida... 2 Säkerhetsdekaler Infodekaler Instrument/Reglage Manöverpanel och reglage Funktionsbeskrivning manöverpanel Elsystem Huvudsäkringar Säkringar maskin Reläer maskin Funktionsbeskrivning Frontplåt Förlängning av fotplattan (Tillval) Förarstol (Tillval)... 3 Matarband (Tillval)... 3 Bakre lucka Säkerhetsbrytare Arbetsbelysning Vandalskydd Spärrventil frihjul fräsvals Fräständer - Tandhållare Typiska slitagemärken på tandhållare Typiska slitagemärken på frästand Fräständer - Kontroll - Montering/Demontering IPL350TD-SE2.pdf

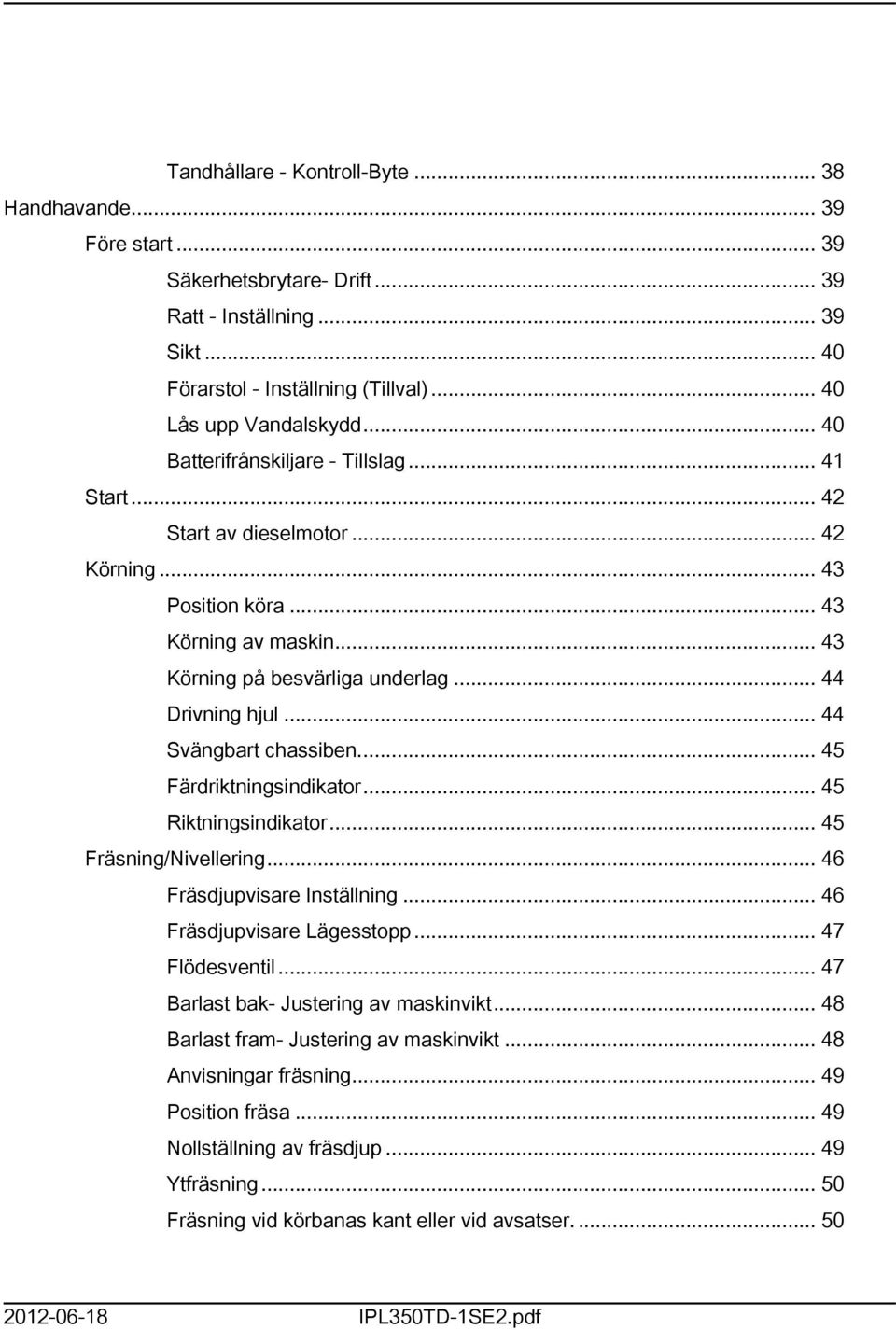

5 Tandhållare - Kontroll-Byte Handhavande Före start Säkerhetsbrytare- Drift Ratt - Inställning Sikt Förarstol - Inställning (Tillval) Lås upp Vandalskydd Batterifrånskiljare - Tillslag... 4 Start Start av dieselmotor Körning Position köra Körning av maskin Körning på besvärliga underlag Drivning hjul Svängbart chassiben Färdriktningsindikator Riktningsindikator Fräsning/Nivellering Fräsdjupvisare Inställning Fräsdjupvisare Lägesstopp Flödesventil Barlast bak- Justering av maskinvikt Barlast fram- Justering av maskinvikt Anvisningar fräsning Position fräsa Nollställning av fräsdjup Ytfräsning Fräsning vid körbanas kant eller vid avsatser IPL350TD-SE2.pdf

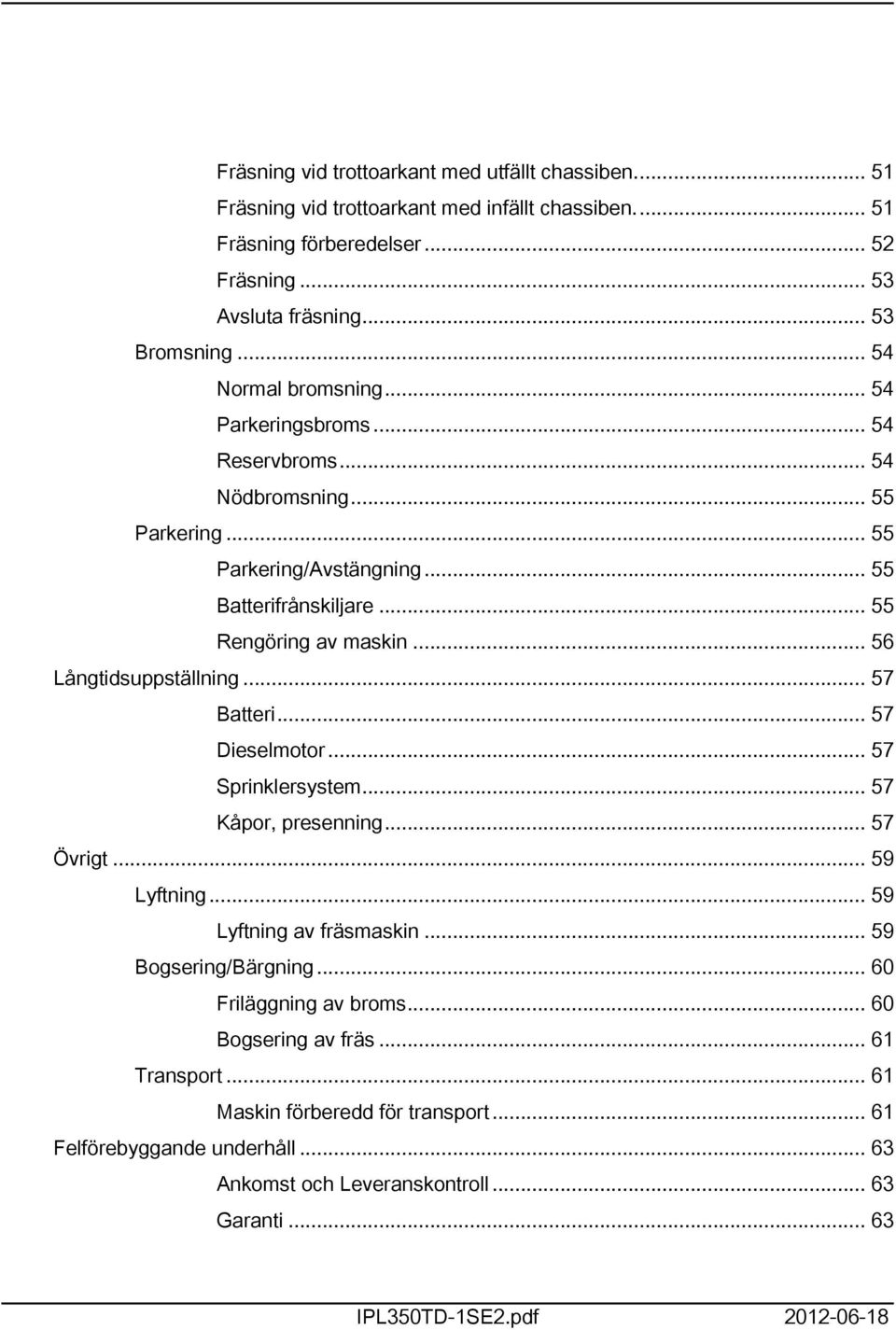

6 Fräsning vid trottoarkant med utfällt chassiben... 5 Fräsning vid trottoarkant med infällt chassiben... 5 Fräsning förberedelser Fräsning Avsluta fräsning Bromsning Normal bromsning Parkeringsbroms Reservbroms Nödbromsning Parkering Parkering/Avstängning Batterifrånskiljare Rengöring av maskin Långtidsuppställning Batteri Dieselmotor Sprinklersystem Kåpor, presenning Övrigt Lyftning Lyftning av fräsmaskin Bogsering/Bärgning Friläggning av broms Bogsering av fräs... 6 Transport... 6 Maskin förberedd för transport... 6 Felförebyggande underhåll Ankomst och Leveranskontroll Garanti IPL350TD-SE2.pdf

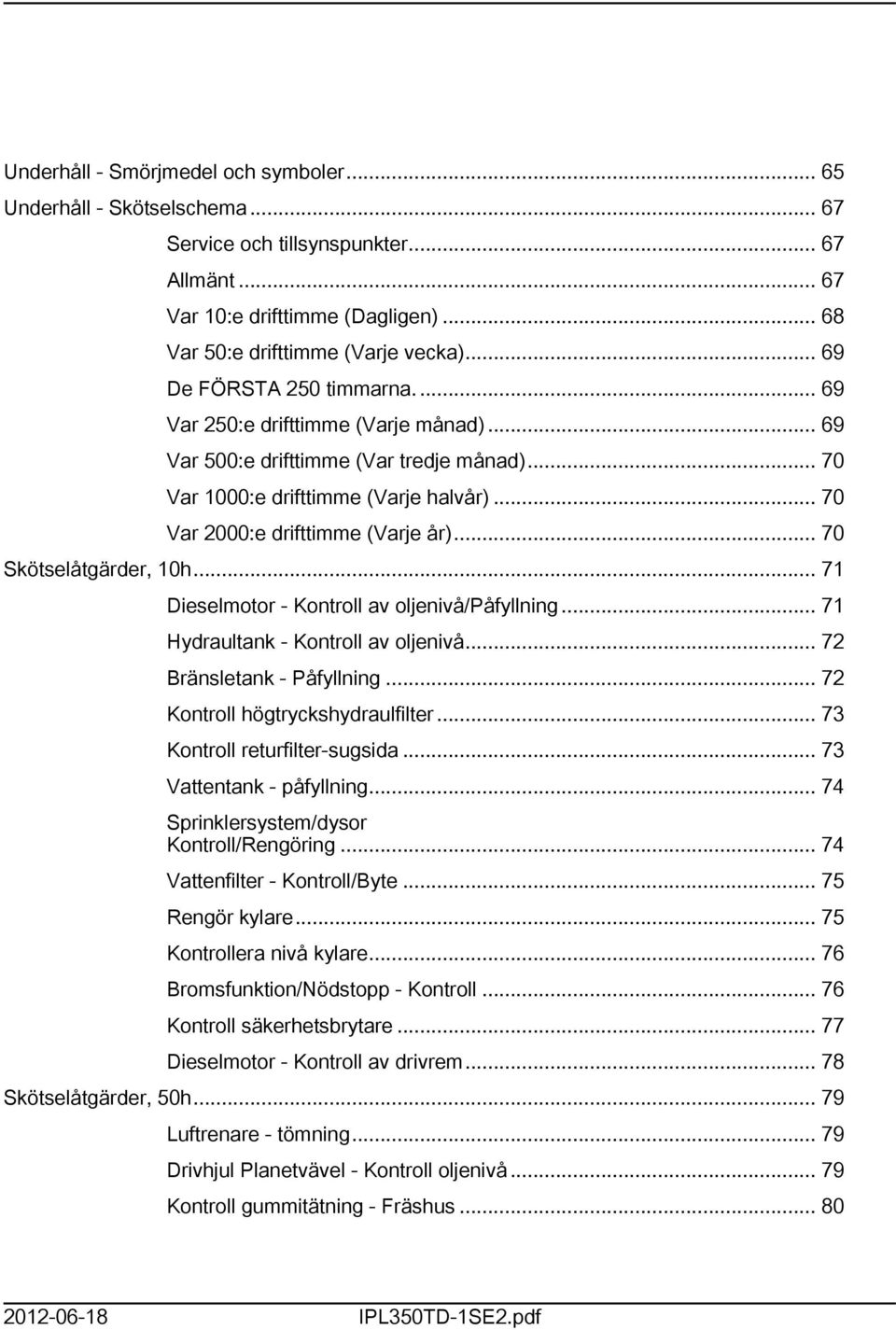

7 Underhåll - Smörjmedel och symboler Underhåll - Skötselschema Service och tillsynspunkter Allmänt Var 0:e drifttimme (Dagligen) Var 50:e drifttimme (Varje vecka) De FÖRSTA 250 timmarna Var 250:e drifttimme (Varje månad) Var 500:e drifttimme (Var tredje månad) Var 000:e drifttimme (Varje halvår) Var 2000:e drifttimme (Varje år) Skötselåtgärder, 0h... 7 Dieselmotor - Kontroll av oljenivå/påfyllning... 7 Hydraultank - Kontroll av oljenivå Bränsletank - Påfyllning Kontroll högtryckshydraulfilter Kontroll returfilter-sugsida Vattentank - påfyllning Sprinklersystem/dysor Kontroll/Rengöring Vattenfilter - Kontroll/Byte Rengör kylare Kontrollera nivå kylare Bromsfunktion/Nödstopp - Kontroll Kontroll säkerhetsbrytare Dieselmotor - Kontroll av drivrem Skötselåtgärder, 50h Luftrenare - tömning Drivhjul Planetvävel - Kontroll oljenivå Kontroll gummitätning - Fräshus IPL350TD-SE2.pdf

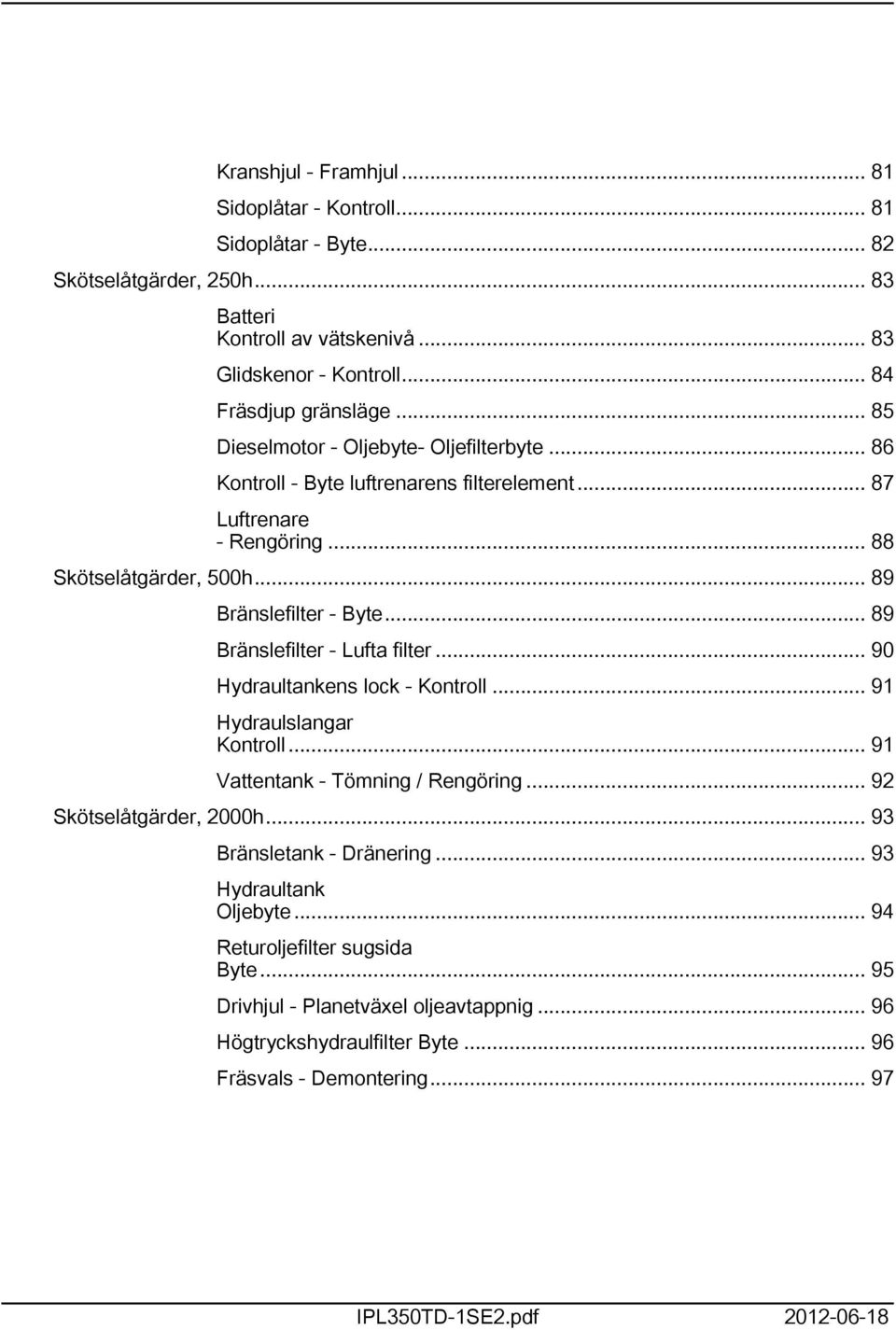

8 Kranshjul - Framhjul... 8 Sidoplåtar - Kontroll... 8 Sidoplåtar - Byte Skötselåtgärder, 250h Batteri Kontroll av vätskenivå Glidskenor - Kontroll Fräsdjup gränsläge Dieselmotor - Oljebyte- Oljefilterbyte Kontroll - Byte luftrenarens filterelement Luftrenare - Rengöring Skötselåtgärder, 500h Bränslefilter - Byte Bränslefilter - Lufta filter Hydraultankens lock - Kontroll... 9 Hydraulslangar Kontroll... 9 Vattentank - Tömning / Rengöring Skötselåtgärder, 2000h Bränsletank - Dränering Hydraultank Oljebyte Returoljefilter sugsida Byte Drivhjul - Planetväxel oljeavtappnig Högtryckshydraulfilter Byte Fräsvals - Demontering IPL350TD-SE2.pdf

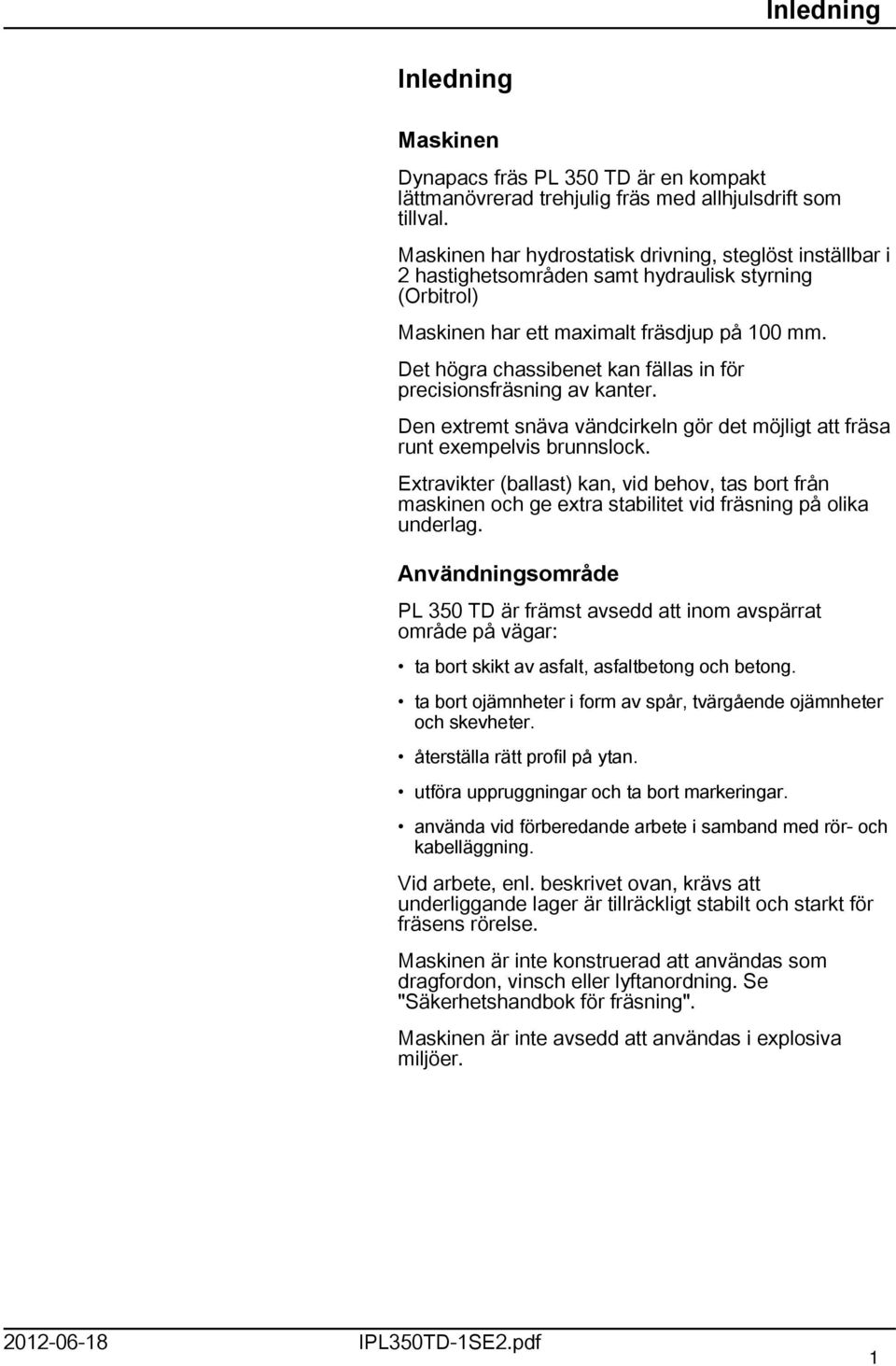

9 Inledning Inledning Maskinen Dynapacs fräs PL 350 TD är en kompakt lättmanövrerad trehjulig fräs med allhjulsdrift som tillval. Maskinen har hydrostatisk drivning, steglöst inställbar i 2 hastighetsområden samt hydraulisk styrning (Orbitrol) Maskinen har ett maximalt fräsdjup på 00 mm. Det högra chassibenet kan fällas in för precisionsfräsning av kanter. Den extremt snäva vändcirkeln gör det möjligt att fräsa runt exempelvis brunnslock. Extravikter (ballast) kan, vid behov, tas bort från maskinen och ge extra stabilitet vid fräsning på olika underlag. Användningsområde PL 350 TD är främst avsedd att inom avspärrat område på vägar: ta bort skikt av asfalt, asfaltbetong och betong. ta bort ojämnheter i form av spår, tvärgående ojämnheter och skevheter. återställa rätt profil på ytan. utföra uppruggningar och ta bort markeringar. använda vid förberedande arbete i samband med rör- och kabelläggning. Vid arbete, enl. beskrivet ovan, krävs att underliggande lager är tillräckligt stabilt och starkt för fräsens rörelse. Maskinen är inte konstruerad att användas som dragfordon, vinsch eller lyftanordning. Se "Säkerhetshandbok för fräsning". Maskinen är inte avsedd att användas i explosiva miljöer IPL350TD-SE2.pdf

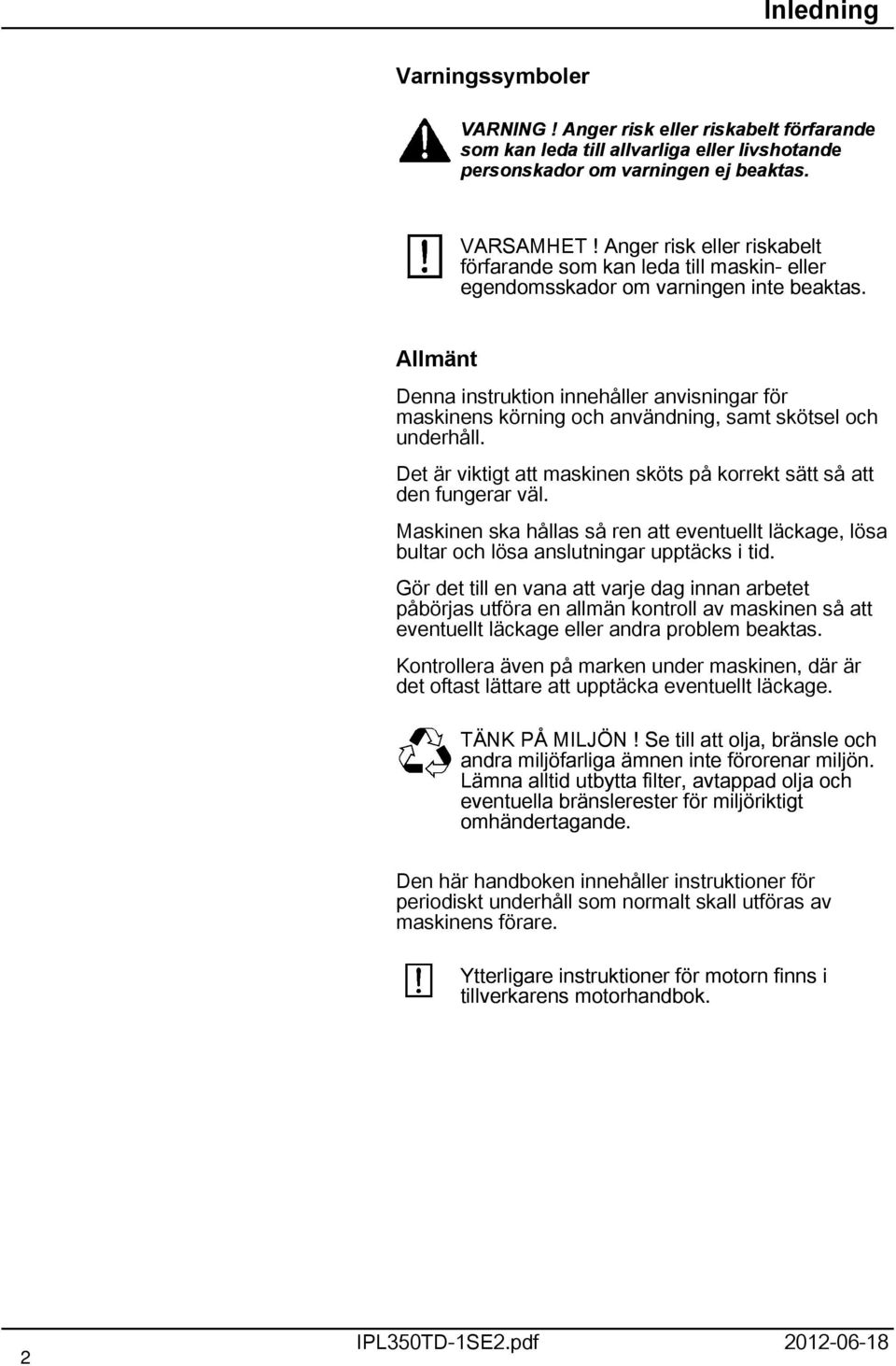

10 Inledning Varningssymboler VARNING! Anger risk eller riskabelt förfarande som kan leda till allvarliga eller livshotande personskador om varningen ej beaktas. VARSAMHET! Anger risk eller riskabelt förfarande som kan leda till maskin- eller egendomsskador om varningen inte beaktas. Allmänt Denna instruktion innehåller anvisningar för maskinens körning och användning, samt skötsel och underhåll. Det är viktigt att maskinen sköts på korrekt sätt så att den fungerar väl. Maskinen ska hållas så ren att eventuellt läckage, lösa bultar och lösa anslutningar upptäcks i tid. Gör det till en vana att varje dag innan arbetet påbörjas utföra en allmän kontroll av maskinen så att eventuellt läckage eller andra problem beaktas. Kontrollera även på marken under maskinen, där är det oftast lättare att upptäcka eventuellt läckage. TÄNK PÅ MILJÖN! Se till att olja, bränsle och andra miljöfarliga ämnen inte förorenar miljön. Lämna alltid utbytta filter, avtappad olja och eventuella bränslerester för miljöriktigt omhändertagande. Den här handboken innehåller instruktioner för periodiskt underhåll som normalt skall utföras av maskinens förare. Ytterligare instruktioner för motorn finns i tillverkarens motorhandbok. 2 IPL350TD-SE2.pdf

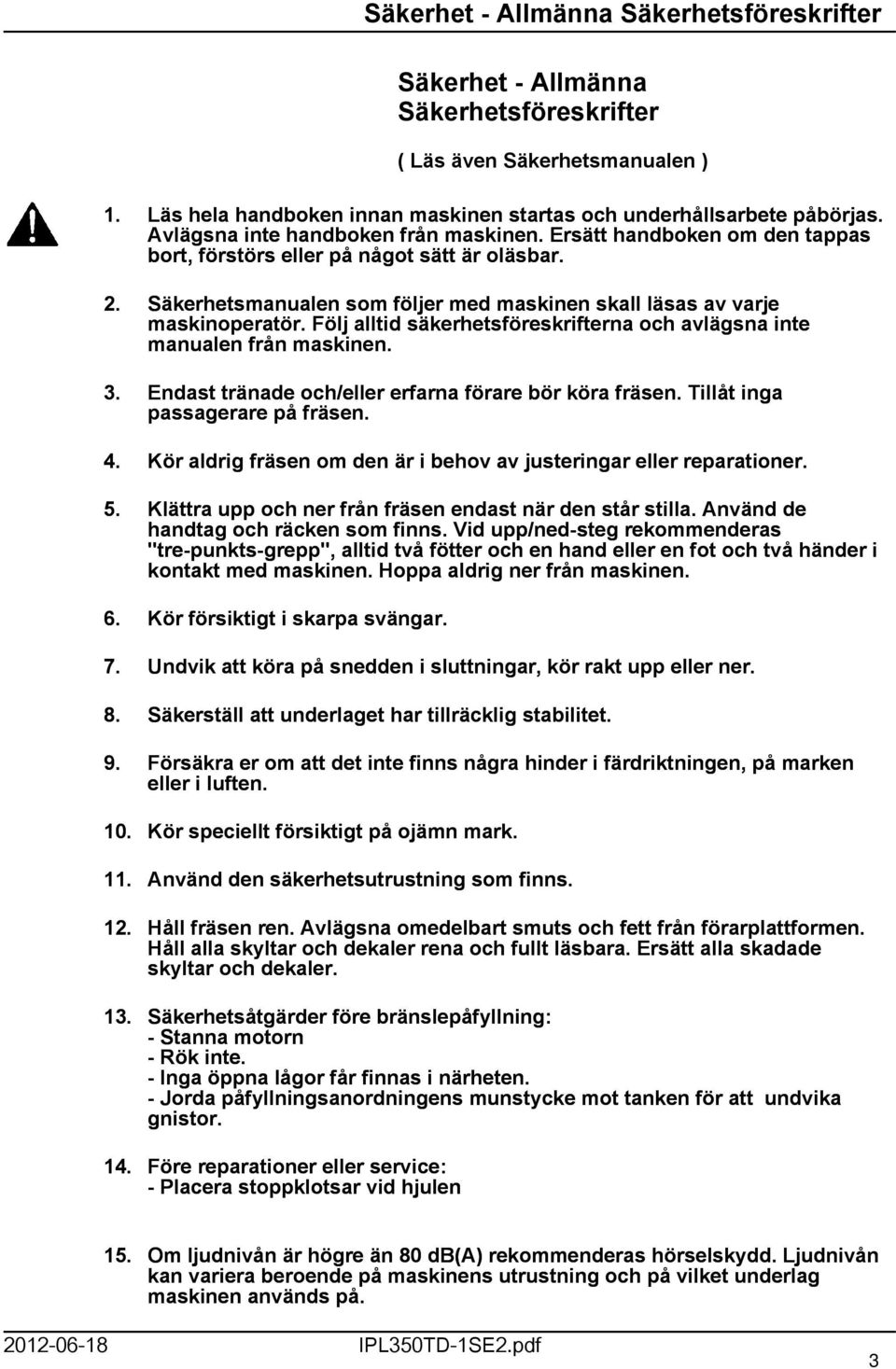

11 Säkerhet - Allmänna Säkerhetsföreskrifter Säkerhet - Allmänna Säkerhetsföreskrifter ( Läs även Säkerhetsmanualen ). Läs hela handboken innan maskinen startas och underhållsarbete påbörjas. Avlägsna inte handboken från maskinen. Ersätt handboken om den tappas bort, förstörs eller på något sätt är oläsbar. 2. Säkerhetsmanualen som följer med maskinen skall läsas av varje maskinoperatör. Följ alltid säkerhetsföreskrifterna och avlägsna inte manualen från maskinen. 3. Endast tränade och/eller erfarna förare bör köra fräsen. Tillåt inga passagerare på fräsen. 4. Kör aldrig fräsen om den är i behov av justeringar eller reparationer. 5. Klättra upp och ner från fräsen endast när den står stilla. Använd de handtag och räcken som finns. Vid upp/ned-steg rekommenderas "tre-punkts-grepp", alltid två fötter och en hand eller en fot och två händer i kontakt med maskinen. Hoppa aldrig ner från maskinen. 6. Kör försiktigt i skarpa svängar. 7. Undvik att köra på snedden i sluttningar, kör rakt upp eller ner. 8. Säkerställ att underlaget har tillräcklig stabilitet. 9. Försäkra er om att det inte finns några hinder i färdriktningen, på marken eller i luften. 0. Kör speciellt försiktigt på ojämn mark.. Använd den säkerhetsutrustning som finns. 2. Håll fräsen ren. Avlägsna omedelbart smuts och fett från förarplattformen. Håll alla skyltar och dekaler rena och fullt läsbara. Ersätt alla skadade skyltar och dekaler. 3. Säkerhetsåtgärder före bränslepåfyllning: - Stanna motorn - Rök inte. - Inga öppna lågor får finnas i närheten. - Jorda påfyllningsanordningens munstycke mot tanken för att undvika gnistor. 4. Före reparationer eller service: - Placera stoppklotsar vid hjulen 5. Om ljudnivån är högre än 80 db(a) rekommenderas hörselskydd. Ljudnivån kan variera beroende på maskinens utrustning och på vilket underlag maskinen används på IPL350TD-SE2.pdf 3

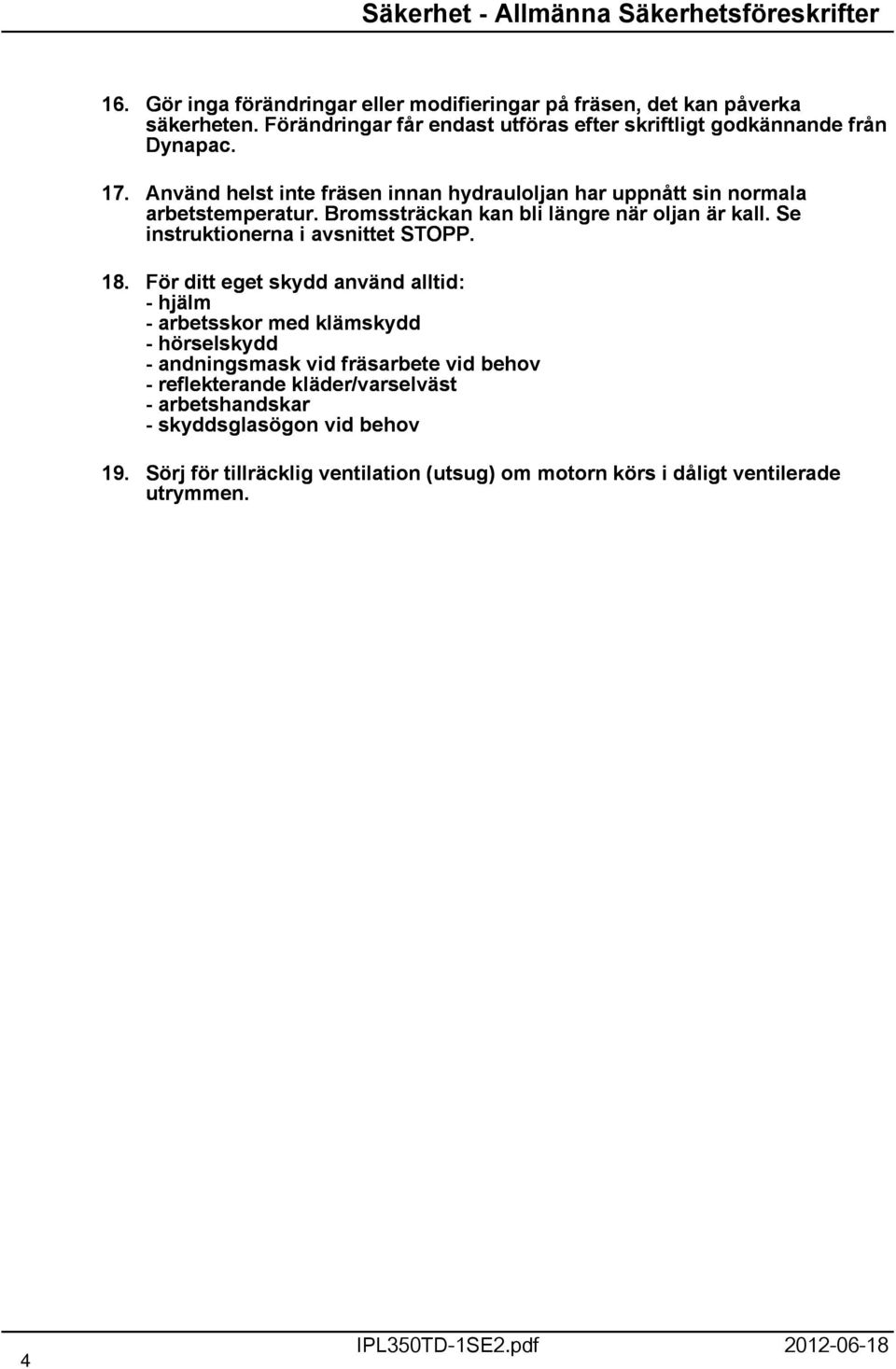

12 Säkerhet - Allmänna Säkerhetsföreskrifter 6. Gör inga förändringar eller modifieringar på fräsen, det kan påverka säkerheten. Förändringar får endast utföras efter skriftligt godkännande från Dynapac. 7. Använd helst inte fräsen innan hydrauloljan har uppnått sin normala arbetstemperatur. Bromssträckan kan bli längre när oljan är kall. Se instruktionerna i avsnittet STOPP. 8. För ditt eget skydd använd alltid: - hjälm - arbetsskor med klämskydd - hörselskydd - andningsmask vid fräsarbete vid behov - reflekterande kläder/varselväst - arbetshandskar - skyddsglasögon vid behov 9. Sörj för tillräcklig ventilation (utsug) om motorn körs i dåligt ventilerade utrymmen. 4 IPL350TD-SE2.pdf

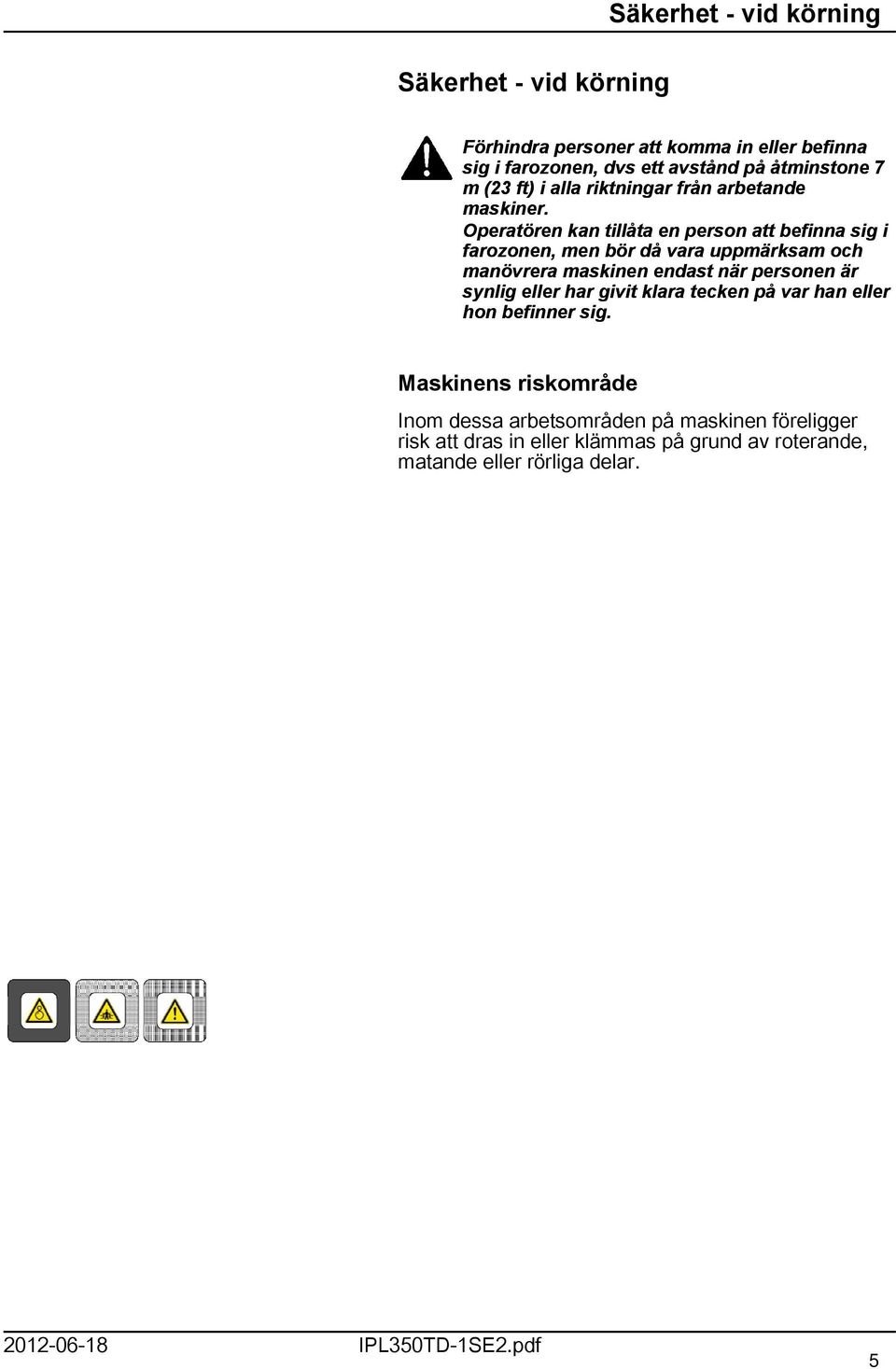

13 Säkerhet - vid körning Säkerhet - vid körning Förhindra personer att komma in eller befinna sig i farozonen, dvs ett avstånd på åtminstone 7 m (23 ft) i alla riktningar från arbetande maskiner. Operatören kan tillåta en person att befinna sig i farozonen, men bör då vara uppmärksam och manövrera maskinen endast när personen är synlig eller har givit klara tecken på var han eller hon befinner sig. Maskinens riskområde Inom dessa arbetsområden på maskinen föreligger risk att dras in eller klämmas på grund av roterande, matande eller rörliga delar IPL350TD-SE2.pdf 5

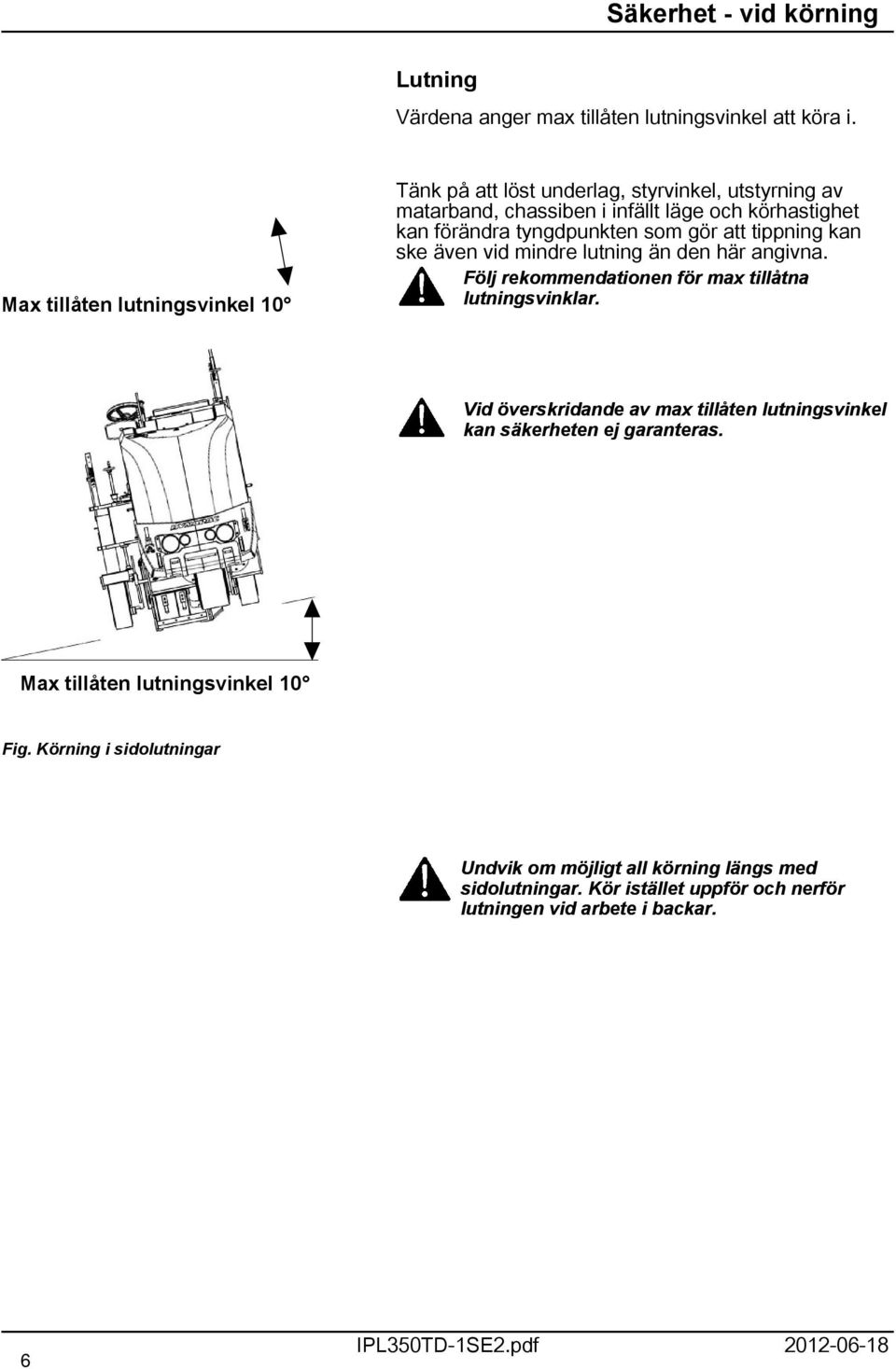

14 Säkerhet - vid körning Lutning Värdena anger max tillåten lutningsvinkel att köra i. Max tillåten lutningsvinkel 0 Tänk på att löst underlag, styrvinkel, utstyrning av matarband, chassiben i infällt läge och körhastighet kan förändra tyngdpunkten som gör att tippning kan ske även vid mindre lutning än den här angivna. Följ rekommendationen för max tillåtna lutningsvinklar. Vid överskridande av max tillåten lutningsvinkel kan säkerheten ej garanteras. Max tillåten lutningsvinkel 0 Fig. Körning i sidolutningar Undvik om möjligt all körning längs med sidolutningar. Kör istället uppför och nerför lutningen vid arbete i backar. 6 IPL350TD-SE2.pdf

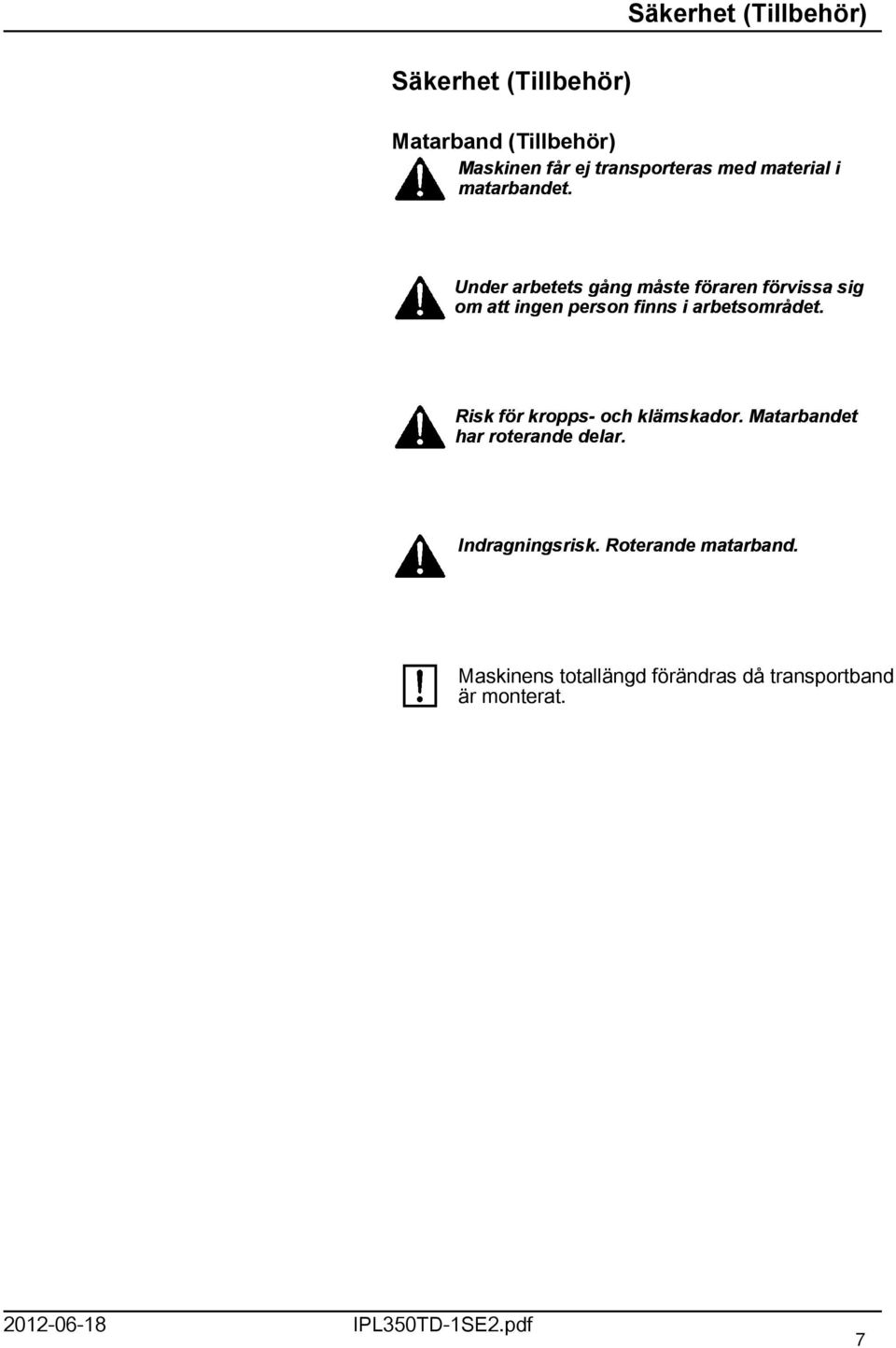

15 Säkerhet (Tillbehör) Säkerhet (Tillbehör) Matarband (Tillbehör) Maskinen får ej transporteras med material i matarbandet. Under arbetets gång måste föraren förvissa sig om att ingen person finns i arbetsområdet. Risk för kropps- och klämskador. Matarbandet har roterande delar. Indragningsrisk. Roterande matarband. Maskinens totallängd förändras då transportband är monterat IPL350TD-SE2.pdf 7

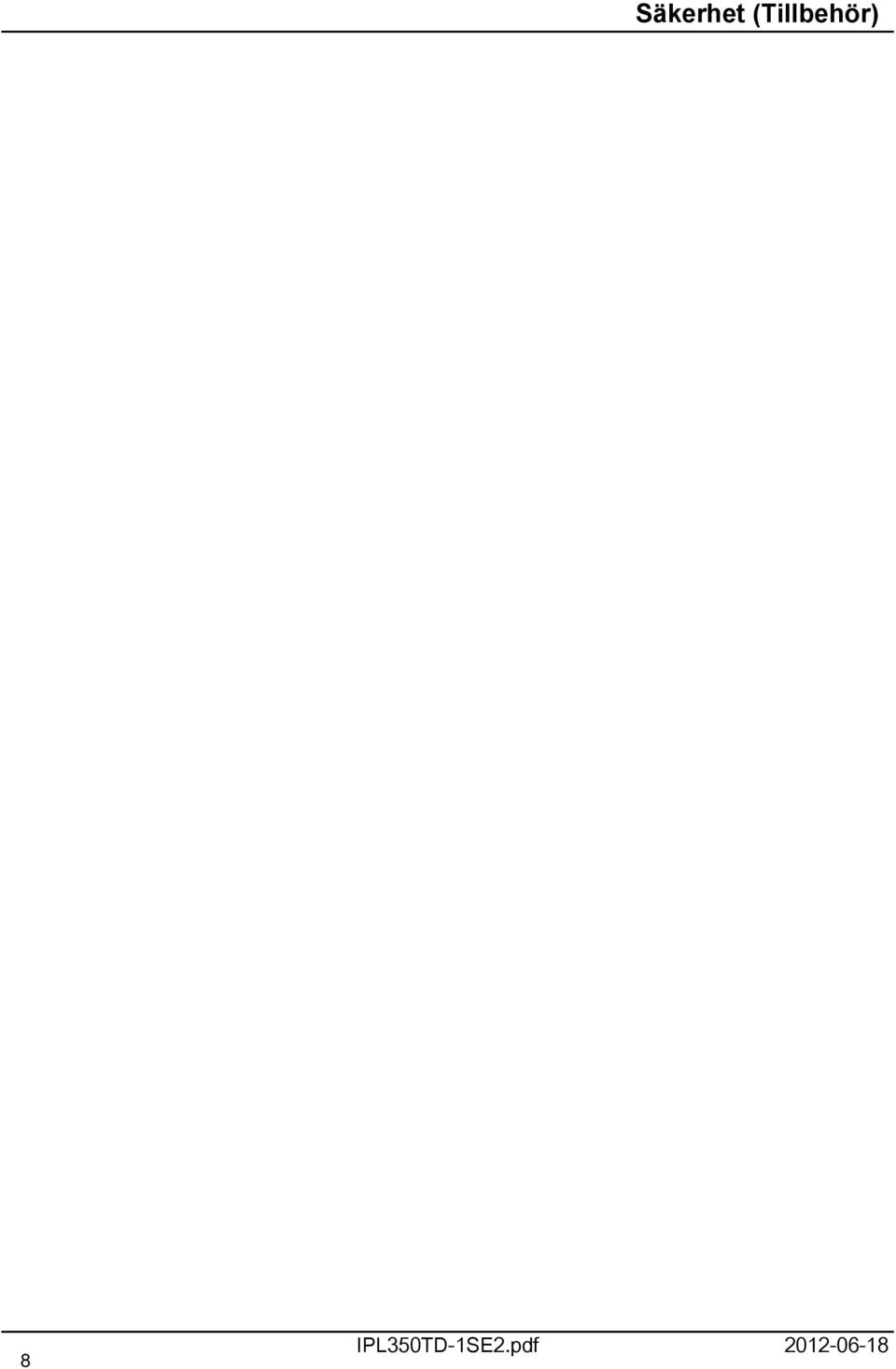

16 Säkerhet (Tillbehör) 8 IPL350TD-SE2.pdf

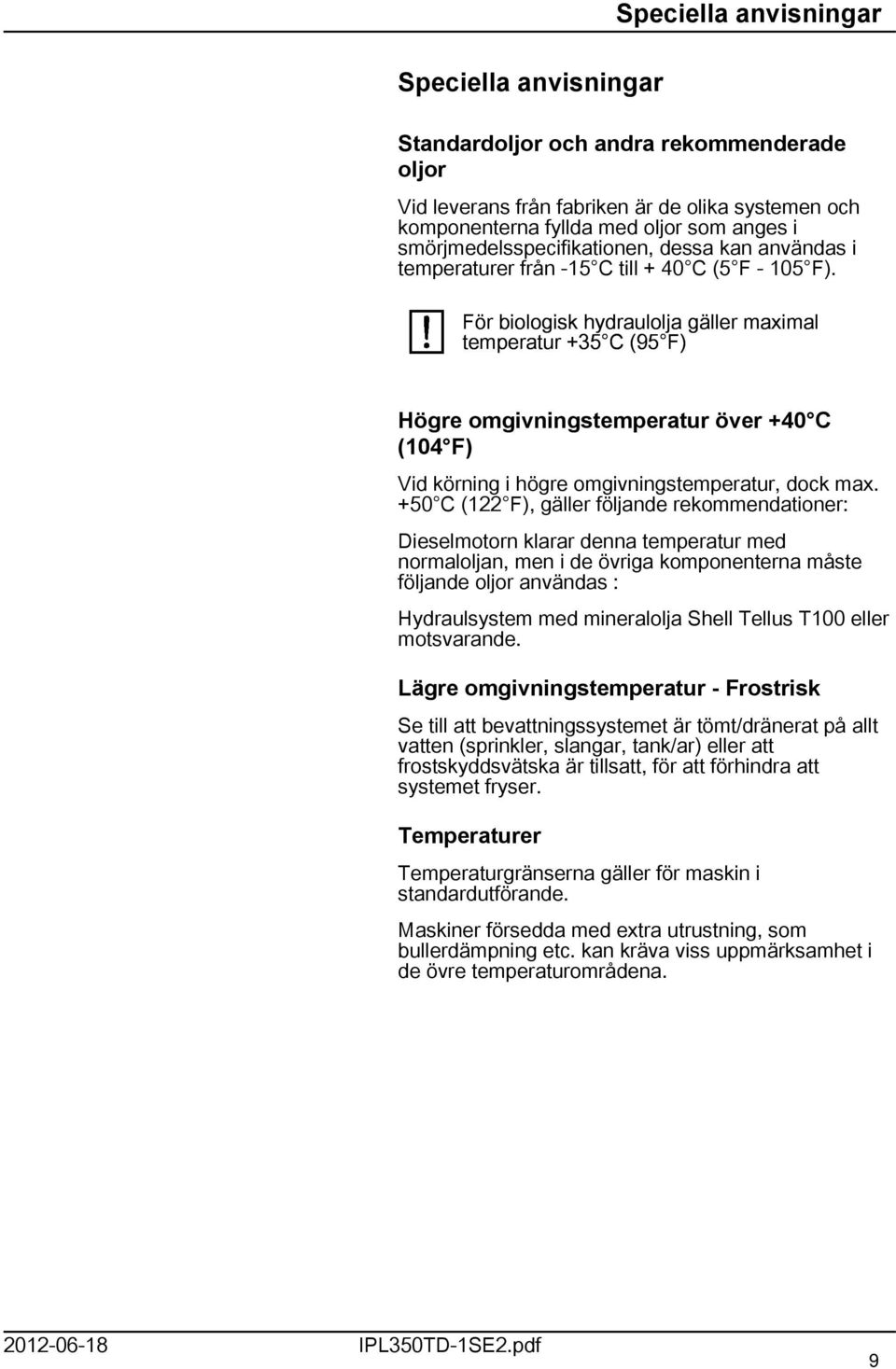

17 Speciella anvisningar Speciella anvisningar Standardoljor och andra rekommenderade oljor Vid leverans från fabriken är de olika systemen och komponenterna fyllda med oljor som anges i smörjmedelsspecifikationen, dessa kan användas i temperaturer från -5 C till + 40 C (5 F - 05 F). För biologisk hydraulolja gäller maximal temperatur +35 C (95 F) Högre omgivningstemperatur över +40 C (04 F) Vid körning i högre omgivningstemperatur, dock max. +50 C (22 F), gäller följande rekommendationer: Dieselmotorn klarar denna temperatur med normaloljan, men i de övriga komponenterna måste följande oljor användas : Hydraulsystem med mineralolja Shell Tellus T00 eller motsvarande. Lägre omgivningstemperatur - Frostrisk Se till att bevattningssystemet är tömt/dränerat på allt vatten (sprinkler, slangar, tank/ar) eller att frostskyddsvätska är tillsatt, för att förhindra att systemet fryser. Temperaturer Temperaturgränserna gäller för maskin i standardutförande. Maskiner försedda med extra utrustning, som bullerdämpning etc. kan kräva viss uppmärksamhet i de övre temperaturområdena IPL350TD-SE2.pdf 9

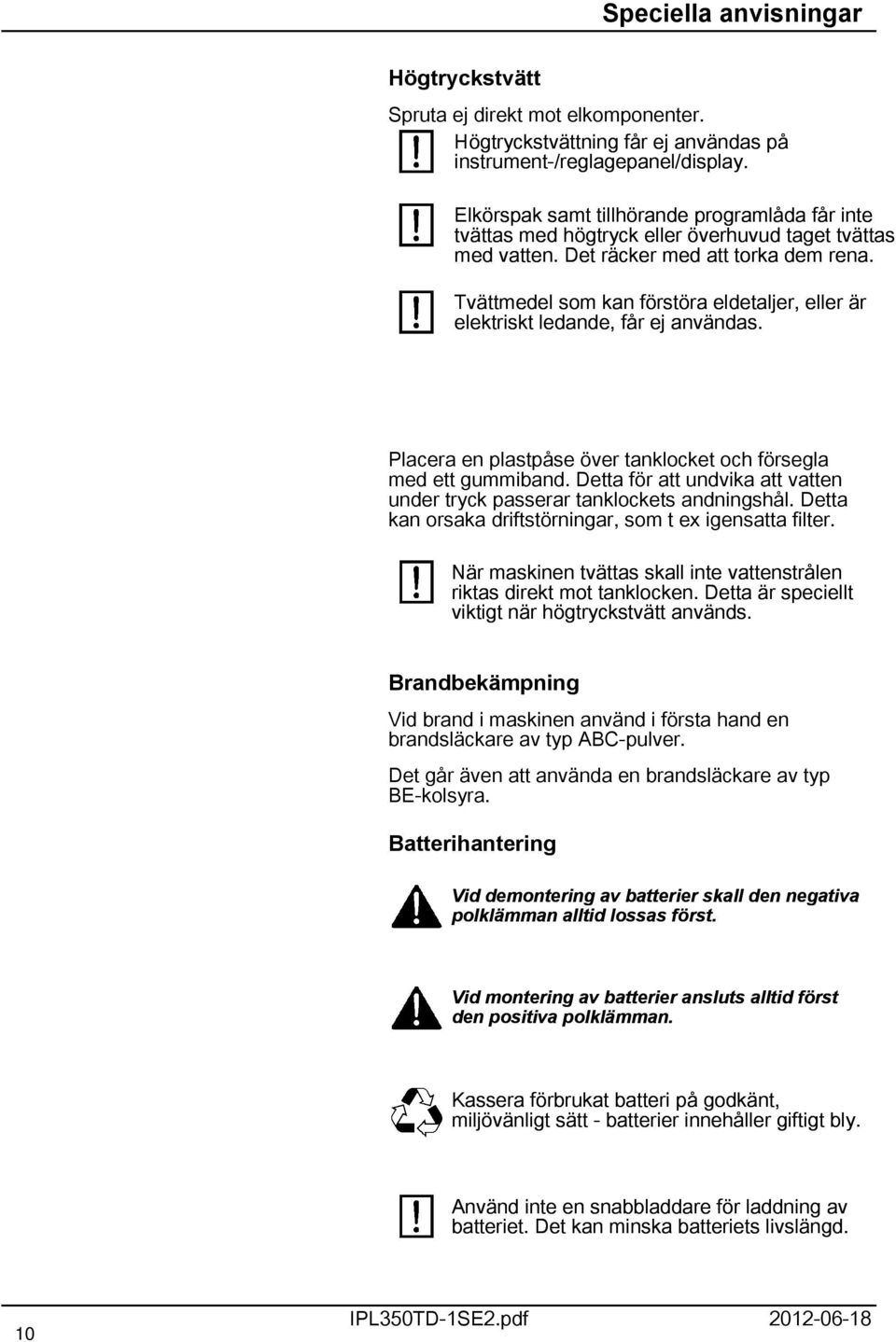

18 Speciella anvisningar Högtryckstvätt Spruta ej direkt mot elkomponenter. Högtryckstvättning får ej användas på instrument-/reglagepanel/display. Elkörspak samt tillhörande programlåda får inte tvättas med högtryck eller överhuvud taget tvättas med vatten. Det räcker med att torka dem rena. Tvättmedel som kan förstöra eldetaljer, eller är elektriskt ledande, får ej användas. Placera en plastpåse över tanklocket och försegla med ett gummiband. Detta för att undvika att vatten under tryck passerar tanklockets andningshål. Detta kan orsaka driftstörningar, som t ex igensatta filter. När maskinen tvättas skall inte vattenstrålen riktas direkt mot tanklocken. Detta är speciellt viktigt när högtryckstvätt används. Brandbekämpning Vid brand i maskinen använd i första hand en brandsläckare av typ ABC-pulver. Det går även att använda en brandsläckare av typ BE-kolsyra. Batterihantering Vid demontering av batterier skall den negativa polklämman alltid lossas först. Vid montering av batterier ansluts alltid först den positiva polklämman. Kassera förbrukat batteri på godkänt, miljövänligt sätt - batterier innehåller giftigt bly. Använd inte en snabbladdare för laddning av batteriet. Det kan minska batteriets livslängd. 0 IPL350TD-SE2.pdf

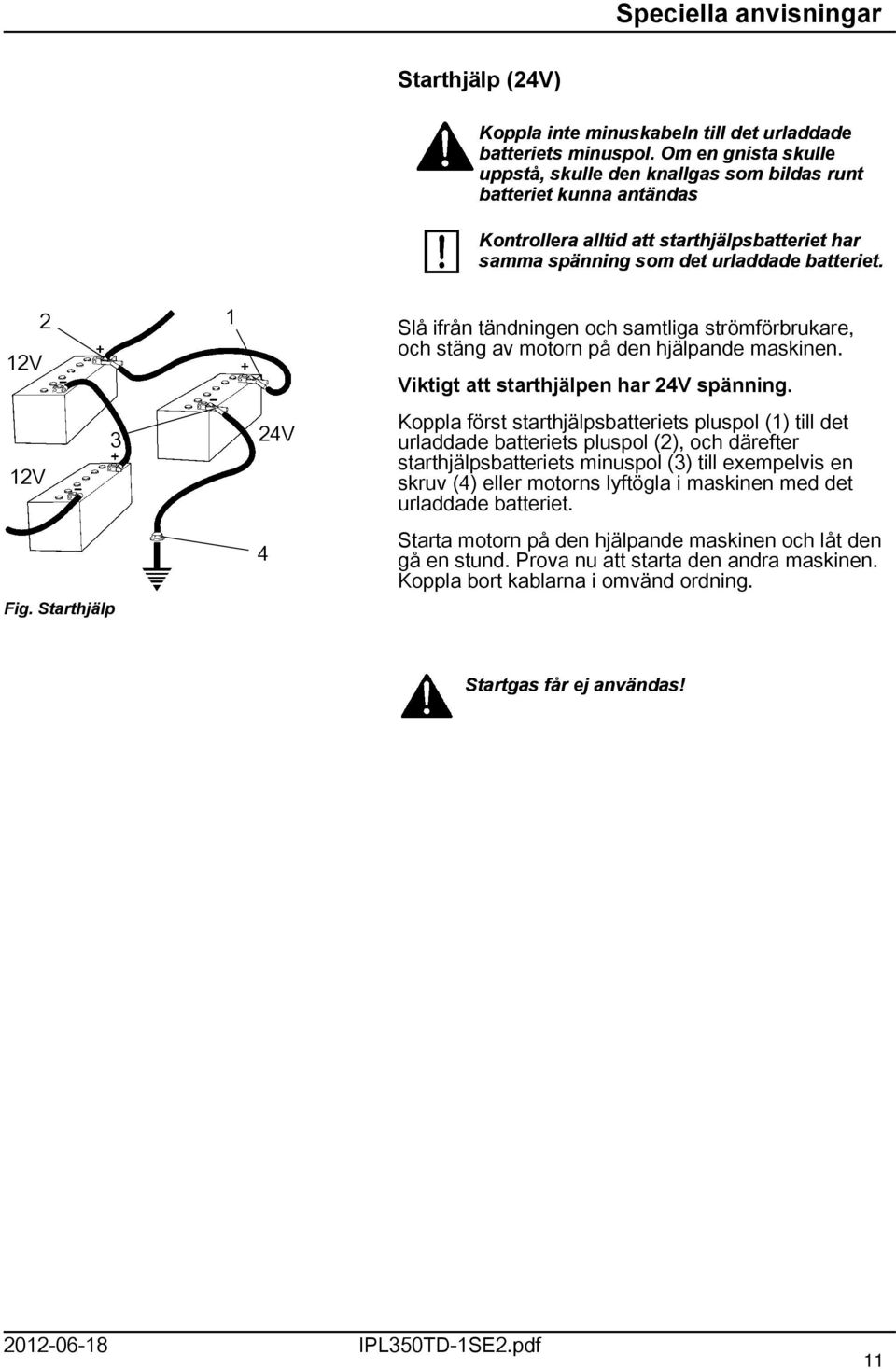

19 Speciella anvisningar Starthjälp (24V) Koppla inte minuskabeln till det urladdade batteriets minuspol. Om en gnista skulle uppstå, skulle den knallgas som bildas runt batteriet kunna antändas Kontrollera alltid att starthjälpsbatteriet har samma spänning som det urladdade batteriet. 2 2V Slå ifrån tändningen och samtliga strömförbrukare, och stäng av motorn på den hjälpande maskinen. Viktigt att starthjälpen har 24V spänning. 2V 3 24V Koppla först starthjälpsbatteriets pluspol () till det urladdade batteriets pluspol (2), och därefter starthjälpsbatteriets minuspol (3) till exempelvis en skruv (4) eller motorns lyftögla i maskinen med det urladdade batteriet. Fig. Starthjälp 4 Starta motorn på den hjälpande maskinen och låt den gå en stund. Prova nu att starta den andra maskinen. Koppla bort kablarna i omvänd ordning. Startgas får ej användas! IPL350TD-SE2.pdf

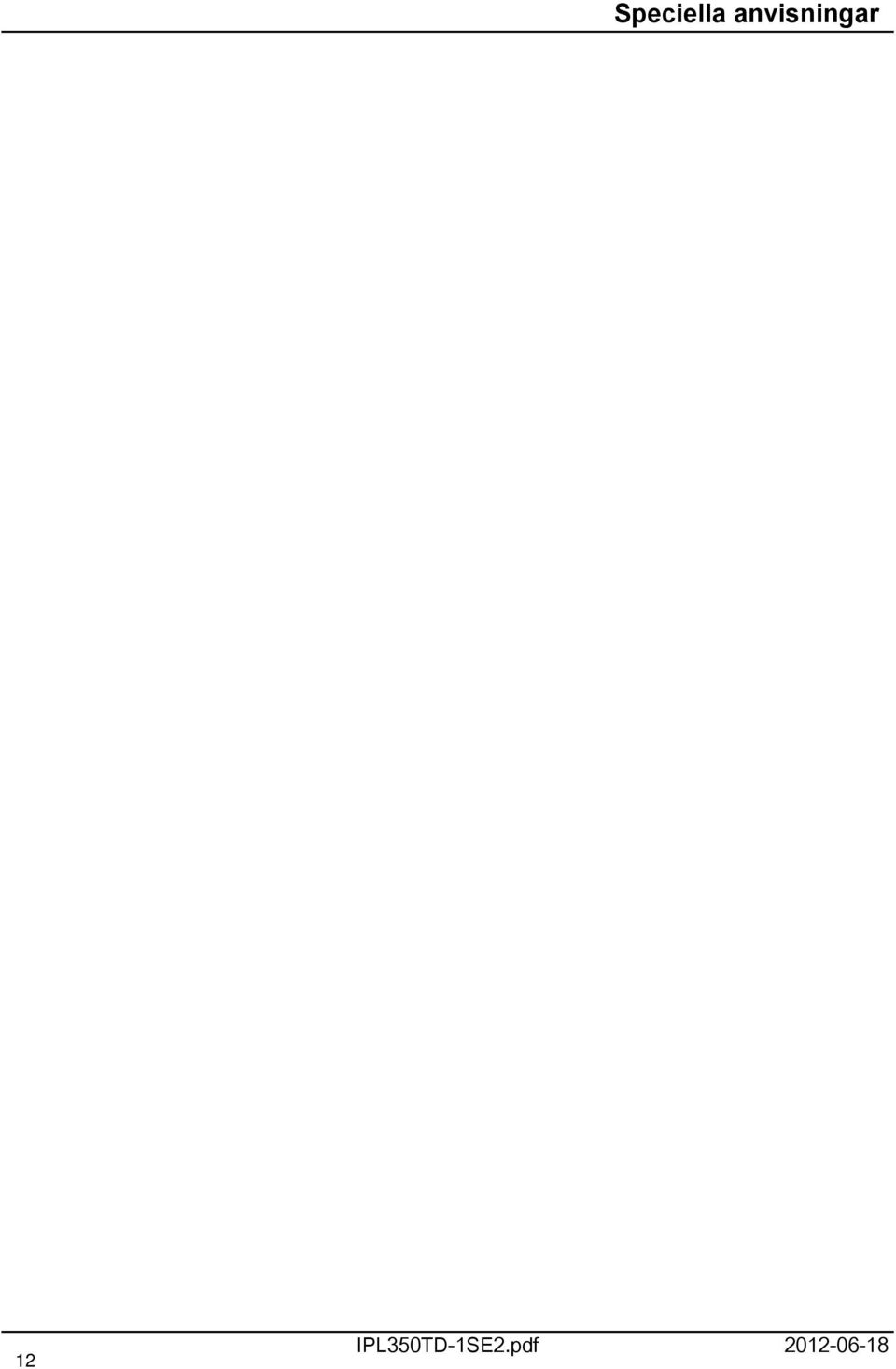

20 Speciella anvisningar 2 IPL350TD-SE2.pdf

21 Tekniska Data Tekniska Data Vibrationer - Förarplats (ISO 263) Vibrationsnivåerna är uppmätta enligt körcykel beskrivet i EU-direktiv 2000/4/EC på EU-utrustad maskin, nominellt varvtal på dieselmotorn och fräs- och transportanordningar i drift och på mjukt polymermaterial och med förarstolen i transportläge. Uppmätta helkroppsvibrationer underskrider det i direktiv 2002/44/EC angivna insatsvärdet på 0,5 m/s². (Gränsvärdet är,5 m/s²) Enligt samma direktiv underskrider de uppmätta hand-/armvibrationerna det angivnainsatsvärdet på 2,5 m/s². (Gränsvärdet är 5 m/s²) Ljudvärden Ljudnivåerna är uppmätta enligt körcykel beskrivet i EU-direktiv 2000/4/EC på EU-utrustad maskin, nominellt varvtal på dieselmotorn och fräs- och transportanordningar i drift. Garanterad ljudeffektnivå, L wa 45 kw 05 db (A) Ljudtrycksnivå vid förarens öra (plattform), L pa 86 db (A) Avvikelser från ovanstånde värden kan förekomma beroende på vilka arbetsbetingelser som råder IPL350TD-SE2.pdf 3

22 Tekniska Data Dimensioner sidovy Dimensioner mm grader inch A B C D E F 375-4,8 G ,6 H ,4 I I ,6 J K V IPL350TD-SE2.pdf

23 Tekniska Data Dimensioner toppvy Dimensioner mm grader inch L 40-6 M N 290 -,4 O P ,5 S 30-5,6 T T2-0 - U U IPL350TD-SE2.pdf 5

24 Tekniska Data Vikter PL 350 TD Vikter och volymer Transportvikt: min - max kg Ibs Arbetsvikt (CE) min - max kg lbs Max arbetsvikt, fullt lastad (CE) 4950 kg 000 lbs Maskinvikt utan ballast min - max kg Ibs Barlast fram 550 kg 200 lbs Barlast bak 545 kg 200 Ibs Transportband m, inkl. skrapa (tillval) 5 kg 255 lbs Vätskevolymer PL350TD Bränsletank 25 l 33 gal Motorolja 7,5 l 8 qts Hydrauloljetank 0 l 6 qts Vattentank 400 l 23 gal Planetväxel drivhjul 0,75 l 0,8 qts Kylvatten motor 4,5 l 4,8 qts Prestanda PL350 TD Arbetskapacitet Transporthastighet 0-5,8 km/h 0-3,5 mph Arbetshastighet 0-25 m/min 0-0,06 mpm PL350 TD Fräsbredd 350 mm 3,8 inch Fräsdjup 00 mm 4 inch Kantavstånd 2 mm 0,5 inch Skärdiameter 520 mm 20,5 inch Antal fräsverktyg-system C0HD max 42 st 6 IPL350TD-SE2.pdf

25 Tekniska Data Motor PL350 TD Allmänt Tillverkare/typ Cummins B3.3 Max Effekt (SAEJ995) Motorvarvtal Cylindervolym Bränsletyp Kylning Antal cylindrar Bränsleförbrukning, full last Bränsleförbrukning, 2/3 last 45 kw 60 hp/2,200 rpm 2200 rpm 3300 cm3 Diesel Vatten 4 st,6 l/h 8,0 l/h Elsystem Spänning Högkapacitets batterier Generator Säkringar 24 V 2x 2 V, 74 Ah 24 V / 35 A se avsnitt säkringar Hydraulsystem Tryckgenerering Tryckfördelning Hydraulpumpar, flänsmonterade på dieselmotor Separata hydraulkretsar för frästrumma, drivsystem, chassiben och styrning IPL350TD-SE2.pdf 7

26 Tekniska Data Åtdragningsmoment Åtdragningsmoment i Nm för anoljade eller torra skruvar vid användning av momentnyckel. Metrisk grovgänga, blankförzinkade (fzb): M - gänga HÅLLFASTHETSKLASS: 8.8, Oljad 8.8, Torr 0.9, Oljad 0.9, Torr 2.9, Oljad 2.9, Torr M6 8,4 9,4 2 3,4 4,6 6,3 M M M M M M M M M Metrisk grovgänga, Zinkbehandlade (Dacromet/GEOMET): HÅLLFASTHETSKLASS: M- gänga 0.9, Oljad 0.9, Torr 2.9, Oljad 2.9, Torr M6 2,0 5,0 4,6 8,3 M M M M M M M M M IPL350TD-SE2.pdf

27 Maskinbeskrivning Maskinbeskrivning Identifiering V 0 A A B C D E F Förklaring av 7PIN serienummer A= Tillverkare B= Familj/Modell C= Kontrolltecken D= Ingen kodning E= Produktionsenhet F= Serienummer Produktidentifikationsnummer på ram Maskinens PIN (Produktidentifikationsnummer) (), är instansat på ramens främre högra sida. Fig. PIN Främre ram IPL350TD-SE2.pdf 9

28 Maskinbeskrivning Maskinskylt Maskinskylten () sitter fäst på ramdelens högra sida, vid chassibenet. På skylten står bl a tillverkarens namn och adress, typ av maskin, PIN-produktidentifikationsnummer (serienummer), arbetsvikt, motoreffekt, axelvikt fram/bak och tillverkningsår. Fig. PL 350 TD. Maskinskylt Vid reservdelsbeställning ange maskinens PIN nummer. 20 IPL350TD-SE2.pdf

29 Maskinbeskrivning Dekaler Placering dekaler, höger sida Fig. Placering, dekaler och skyltar Fästpunkt Hydrauloljenivå Varning, klämrisk Varning, Startgas Varning, Roterande D Lyftskylt frästrumma 4. Kylarvätska Använd hörselskydd Lyftställe Varning, Instruktionsmanual Varning, Brännheta ytor Ljudnivå Vatten Placering dekaler, vänster sida IPL350TD-SE2.pdf 2

30 Maskinbeskrivning Fig. Placering, dekaler och skyltar Fästpunkt Dieselbränsle Lyftställe Lyftskylt Varning, Bromsfriläggning Batterifrånskiljare Varning, roterande motordelar Handboksfack Varning, Brännheta ytor IPL350TD-SE2.pdf

31 Maskinbeskrivning Säkerhetsdekaler Se alltid till att alla säkerhetsdekaler är fullt läsbara, avlägsna smuts och beställ nya om säkerhetsdekalerna har blivit oläsbara. Använd artikelnumret som finns på varje dekal Varning - Roterande motordelar. Håll händerna på säkert avstånd från riskområdet Varning - Bromsfriläggning Aktivera inte bromsfriläggningen utan att ha läst kapitlet om bogsering. Risk för klämskador Varning - Brännheta ytor i motorrummet. Håll händerna på säkert avstånd från riskområdet Varning - Instruktionsmanual Uppmaning till föraren att läsa maskinens säkerhets-, kör- och skötselinstruktioner innan maskinen tas i bruk Varning - Startgas Startgas får ej användas Varning - Klämzon Risk för klämskador. Håll behörigt avstånd från riskzonen IPL350TD-SE2.pdf 23

32 Maskinbeskrivning D Varning - Roterande frästrumma Håll behörigt avstånd från riskzonen. Infodekaler Handboksfack Ljudeffektnivå Batterifrånskiljare Dieselbränsle Vatten Hydrauloljenivå Fästpunkt Lyftskylt Lyftställe Hörselskydd Kylarvätska 24 IPL350TD-SE2.pdf

33 Maskinbeskrivning Instrument/Reglage Manöverpanel och reglage Fig. Manöverpanel Varningslampa roterande 0 Chassiben vänster Höja/Sänka 9 Timräknare 2 Belysningsknapp Lägesställning vattenpump 20 Varningslampa, hydraulfilter (sugfilter) 3 Växellägesbrytare 2 * Nivåsystem AV/PÅ 2 Varningslampa, oljetryck 4 Hastighetsbegränsare 3 * Lägesinställning Matarband/Hydraulisk hammare 22 Indikering, Förvärmning dieselmotor 5 Fram/Back reglage 4 * Lägesväljare skrapa 23 Varningslampa, batteriladdning 6 Signalhorn 5 * Flytläge skrapa 24 Startspärr 7 Tändningslås 6 Nödstopp 25 Varningslampa, motortemperatur 8 Drivning fräsvals 7 Eluttag, 24 volt 26 Varvtalsväljare dieselmotor 9 Chassiben höger Höja/Sänka 8 Temperaturmätare, kylvatten * Tillbehör IPL350TD-SE2.pdf 25

34 Maskinbeskrivning Nr Benämning Symbol Funktion Funktionsbeskrivning manöverpanel Roterande varningsljus Aktivera roterande varningsljus genom att trycka ned strömbrytaren i läge. 2 Belysning, strömbrytare Läge 0 Belysning avstängd Läge : Körbelysning (halvljus, manöverbelysning) Läge 2: Arbetsbelysning (arbetsstrålkastare, halvljus, manöverbelysning) 3 Växellägesbrytare Läge :Transportläge Läge 2: Arbetsläge Läge 3: Arbetsväxel+differentialspärr. Används när ett av hjulen spinner. Växling mellan lägen kan endast ske när körspaken står i neutralläge. 4 Hastighetsbegränsare Steglös begränsning av maxhastighet. Min.läge: Tomgång Max.läge: Nominellt 5 Fram/Back reglage Fram/Back: Steglös inställning av körhastighet. Neutralläge: Motorn kan startas på tomgång. Maskinen bromsad. Max hastighet ställs in med förinställningsreglaget. 6 Signalhorn I intryckt läge ljuder signalhornet. 7 Tändningslås Läge P: Parkeringsljus aktivt. Läge 0: Den elekriska kretsen bruten.sekundär broms tillslagen. Läge I: Alla instrument och elektriska reglage är strömförsörjda. Läge II: Startfunktion. Motorn kan bara startas om körspaken är i neutralläge, fräsvalsen ej inkopplad samt brytare för höj/sänk är i neutralläge 8 Drivning frästrumma Tryck på brytaren för att aktivera frästrummans drivning. Lampa indikerar funktionsval. Tryck på brytaren igen för att avaktivera frästrumman Maskinen får inte vara så lågt nersänkt att fräsvalsen har kontakt med underlaget vid start av fräsvals. Drivningen kan endast aktiveras med arbetsväxel ilagd och körspak i neutralläge. 9, 0 Chassiben vänster/höger höj/sänk Spak fram: Höjning av maskin Spak back: Sänkning av maskin För jämn höjning av maskin aktiveras höger och vänster sida samtidigt 26 IPL350TD-SE2.pdf

35 Maskinbeskrivning Nr Benämning Symbol Funktion Lägesreglage Sprinklerpump Läge 0: Sprinklerpump avstängd Läge AUTO: Sprinklersystemet startas per automatik när fram/back spaken aktiveras. Läge :Konstant vattentillförsel 2 Nivåsystem AV/PÅ Läge 0: Nivellering avstängd Läge : Nivellering på Justering med anslutna nivelleringsutrustningar kan endast ske i läge. 3 Lägesreglage Matarband Läge 0: Bandet avstängd Läge AUTO: Transportbandet startas per automatik när fram/back spaken aktiveras. Läge :Bandet aktiverat. Hydraulisk hammare (tillval) Läge 0: Hammare avstängd Läge : Hammare på Läge AUTO: ej i funktion Hammaren skall endast användas när maskinen står still 4 Skrapa Upp/Ned Skrapan höjs/sänks så länge brytaren aktiveras. Plåten sänks automatiskt när brytaren släpps. 5 Skrapa flytläge Skrapa i flytläge, sjunker av sin egen vikt. 6 Nödstopp Stänger av dieselmotor, drivenheter och styrning. 7 Uttag Extra uttag 24 V. 8 Temperaturmätare, kylsystem Visar temperatur på kylvatten 9 Arbetstimmar, räknare Visar antal drifttimmar 20 Varningslampa, hydraulfilter (sugfilter) 2 Varningslampa, oljetryck dieselmotor Lyser med röd lampa när hydraulfilter (sugfilter) är igensatt och behöver bytas Tänds röd lampa under drift eller inte slocknar efter uppstart, stäng ner motorn och felsök 22 Förvärmning dieselmotor, kontroll Gul lampa skall vara släckt innan dieselmotorn startas 23 Varningslampa, batteriladdning Om lampan lyser när dieselmotorn är igång, laddar inte generatorn. Stoppa dieselmotorn och felsök. 24 Varningslampa, Säkerhetsspärr Aktiverad funktion eller ett intryckt nödstopp tillåter inte maskinen att starta. 25 Varningslampa, kylsystem Tänds röd lampa under drift eller inte slocknar efter uppstart, stäng ner motorn och felsök 26 Varvtalsväljare, dieselmotor Steglös inställning av varvtal. Spak i läge fram: Tomgång Spak i läge back: Nominellt IPL350TD-SE2.pdf 27

36 Maskinbeskrivning Elsystem Det elektriska regler- och kontrollsystemet är avsäkrat med säkringar och 5 reläer. Antalet är beroende på hur mycket extra utrustning den aktuella maskinen har. Säkringsdosan, och reläerna är placerade bakom vänster mototlucka. Maskinen är utrustad med 24 V elsystem och växelströmsgenerator. Huvudsäkringar Det finns fyra huvudsäkringar placerade bakom den vänstra luckan på motorutrymmet. Fig. Motorrum, placering huvudsäkringar. F. Huvudsäkring 50A F.2 Huvudsäkring generator 50A 28 IPL350TD-SE2.pdf

37 Maskinbeskrivning 2 osv... Säkringar maskin Figuren visar de olika säkringarnas placering. Tabellen nedan visar säkringarnas amperestyrka samt funktion. Samtliga säkringar är av s.k. flatstiftstyp. Säkringsdosor: Fig. Säkringar på maskin. Säkerhetsspärr 0A 2. Kontrollampor 0A 3. Förvärmning dieselmotor 5A 4. Kontrollenhet dator 0A 5. Frästrumma, skrapa, vattensystem, matarband (tillval) 0A 7. Arbetsbelysning 25A 8. Roterande varningsljus 5A 9. Signalhorn, summer 0A 0. Nivellering 0A. Uttag operatörspanel 24V 0A Reläer maskin Reläer: Fig. Reläer K K2 K0 K K2 Startspärr Vattensystem Frästrumma Frästrumma Matarband IPL350TD-SE2.pdf 29

38 Funktionsbeskrivning Maskinbeskrivning 2 Frontplåt Den manuella frontplåten () förhindrar spridning av fräsmassor. Vid rengöring eller underhåll på fräsvals eller fräsvalshus kan frontplåten höjas upp genom handtaget, placerat framför ratten (2). Frontplåten skall vara i nerfällt läge under fräsning! Fig.. Frontplåt 2. Handtag frontplåt 2 Förlängning av fotplattan (Tillval) En extra förlängning av fotplattan () kan hakas på befintlig fotplatta för mer utrymme. Under plattan sitter 2 justerskruvar som låses fast efter anpassning av plattan. Ett utfällbart stödhandtag (2) monteras fast i fästet placerat på maskinramen. Fig.. Extra fotplatta 2. Stödhandtag 30 IPL350TD-SE2.pdf

39 Maskinbeskrivning Förarstol (Tillval) Förarstolen kan monteras bort och ståplattan användas. - Lossa låsklämmorna på båda konsolerna och för hela förarsätet åt en sida. Ta bort förarsätet. Montering av stolen sker i omvänd ordning. Fig. Underrede stol, låsskruvar Matarband (Tillval) Matarbandet kan justeras i höjd och sidled. Utmatning i höjdled ändras genom vevhandtaget (). Förflyttning i sidled görs genom att lossa låsanordningen (2). Vrid hela matarbandet för hand till önskat läge. Lås fast låsanordningen. Justeringar ska endast göras när maskinen är avstängd! Fig. Matarband. Vevhandtag 2. Låsanordning IPL350TD-SE2.pdf 3

40 Maskinbeskrivning Bakre lucka Frästrumman och extravikterna nås från bakre luckan () som öppnas genom att öppna låssprinten (2) och dra spärren (3) åt sidan. Stäng luckan ordentligt innan fräsarbete påbörjas. Om luckan är öppen och säkerhetsbrytaren (4) avaktiverad är transmissionen till frästrumman avstängd Fig. Bakre lucka. Bakre lucka 2. Låssprint 3. Fig. Spärr Öppen bakre lucka 4. Säkerhetsbrytare 32 IPL350TD-SE2.pdf

41 Maskinbeskrivning Säkerhetsbrytare Det finns 2 st. säkerhetsbrytare, en placerad under ståplattan () och en bakom bakre luckan (2). Säkerhetsbrytare för ståplatta bryter driften och maskinen stannar efter en kort sträcka om trycket från föraren kliver av från plattan. Säkerhetsbrytare vid bakre luckan bryter frästvalsens drift när luckan är öppen. Fig.. Säkerhetsbrytare ståplatta Om någon av säkerhetsbrytarna avaktiverats måste körspaken föras till neutralläge innan vidare färd kan ske. 2 Fig. 2. Säkerhetsbrytare bakre lucka IPL350TD-SE2.pdf 33

42 Maskinbeskrivning Arbetsbelysning Runtom fordonsramen finns 24 volts uttag placerade avsedda för arbetsbelysning. OBS! Uttagen är på 24 volt! Placera arbetsbelysningen i position och säkra med vingmutter () Fig. Arbetsbelysning.Vingmutter Roterande varningsljus, placerad på vänster sida om operatörspanelen, kan justeras i höjdled genom att lossa skruv (2), ställ in rätt höjd och skruva fast skruven igen. 2 Fig. Höjdjustering roterande varningsljus 2. Skruv 34 IPL350TD-SE2.pdf

43 Maskinbeskrivning Vandalskydd På körpanelen sitter vandalskydd. Stäng och lås efter avslutat arbete. Fig. Vandalskydd Spärrventil frihjul fräsvals Spärrventilen () används vid underhållsarbete eller byte av fräständer. För att frikoppla/spärra fräsvalsfrihjulet: Läge vertikalt: Frihjulet spärrat - Fräsläge Läge horisontellt: Frihjul fritt - Möjligt att vrida fräsvals. Fig. Frihjul fräsvals. Spärrventil frihjul 2 Fräständer - Tandhållare System: C0HD Det tvåväxlade snabbväxlingssystemet C0HD består av:. Fräständer 2. Tandhållare Fig. Snabbväxlingssystem. Frästand 2. Tandhållare IPL350TD-SE2.pdf 35

44 Maskinbeskrivning Typiska slitagemärken på tandhållare Ny, oanvänd tandhållare Kraftigt slitage på tändernas anläggningsytor eller slitring, byt snarast Kraftigt slitage på tänders anläggningsytor eller slitring, byt snarast Kraftigt slitage på sidorna, byt snarast Typiska slitagemärken på frästand Skicket på fräständer, slitringar och tandhållare skall kontrolleras flera gånger per dag. Byt omedelbart vid synligt slitage eller skada. Ny, oanvänd fräsbit Sliten fräsbit, byt snarast Eroderad fräsbit, byt snarast Ensidigt sliten fräsbit, byt snarast Utsliten fräsbit, byt snarast Avbruten fräsbit, byt snarast Avbruten fräsbit, byt snarast 36 IPL350TD-SE2.pdf

45 Maskinbeskrivning Fräständer - Kontroll - Montering/Demontering Skicket på fräständerna skall kontrolleras flera gånger per dag. Byt omedelbart vid synligt slitage, onormala vibrationer vid fräsning eller annan skada. Demontering av skadad eller sliten tand: Sätt drivjärnet i hålet på tandhållarens baksida och slå ut tanden med en hammare. Fig. Demontering av frästand Rengör hål och anläggningsytor noga innan montering av nya tänder! Montering av ny tand: - Slå in de nya fräständerna i tandhållaren med hjälp av en hammare. Hammare av koppar, mässing eller plast skall användas! Stålhammare skadar frästandens spets! Fig. Montering av frästand Säkerställ efter montering att fräständerna kan roteras och inte sitter helt fast = mindre slitage på verktyget IPL350TD-SE2.pdf 37

46 Maskinbeskrivning Fig. Ta bort tandhållare defekt Tandhållare - Kontroll-Byte Tandhållaren byts endast när de är defekta. - Ta bort den defekta hållaren. Rengör anläggningsytan noggrant. - Placera den nya hållaren, med isatt bits, på valsen och svetsa fast. Se till att spetsen på det nya bitset hamnar i samma position som tidigare. Fig. Placera ny tandhållare 38 IPL350TD-SE2.pdf

47 Handhavande Handhavande Före start Kontroll före start Innan uppstart av dieselmotorn: Glöm inte att utföra daglig skötsel. Se instruktionerna för skötsel. Gå runt maskinen och kontrollera att inga synliga skador eller läckage finns på maskinen. Kontrollera säkerhets- och skyddsanordningar. Säkerhetsbrytare- Drift Fräsen är utrustad med säkerhetsbrytare. Går föraren av ståplatta bryts driften och maskinen stannar efter en kort sträcka. Om säkerhetsbrytaren avaktiverats måste körspaken föras till neutralläge innan drift kan ske. Stå på plattan vid all körning! Fig. Säkerhetsbrytare åkdrift Ratt - Inställning Ratten kan ställas i höjdled med hjälp av spaken () bakom ratten. Fig. Styrpulpet. Inställning ratt IPL350TD-SE2.pdf 39

48 Handhavande Sikt Tillse att sikten, både framåt och bakåt, är fullgod före start. Ställ in arbetsspegel för god bakåtsikt. Fig. Arbetsspegel 3 Förarstol - Inställning (Tillval) Ställ in förarstolen så att sittställningen blir bekväm och manöverreglagen lätt åtkomliga. Fig. Förarstol. Låsspak - Längdinställning 2. Vred - höjdinställning 3. Vred - Viktinställning 2 Stolen har nedanstående inställningsmöjligheter. - Längdinställning () - Höjdinställning (2) - Viktinställning (3) Kontrollera alltid att stolen är i låst läge innan körning påbörjas. Lås upp Vandalskydd Lås upp och fäll upp vandalskydd på panelen innan start. Fig. Vandalskydd 40 IPL350TD-SE2.pdf

49 Handhavande 2 Instrument- och lampkontroll Vrid strömbrytaren () till läge och Kontrollera att varningslamporna för motorn (2) tänds upp. Kontrollera att roterande varningsljus (3) samt övrig belysning (4) fungerar. 4 3 Fig. Huvudmanöverpanel Batterifrånskiljare - Tillslag Batterifrånskiljaren sitter placerad under vänster motorhuv. Vrid nyckeln i tillslaget läge. Hela fräsen är nu strömförsörjd. Fig. Batterifrånskiljare IPL350TD-SE2.pdf 4

50 Handhavande Start Fig. Manöverpanel. Fram/Backreglage 2. Skrapa 3. Drivning fräsvals 4. Tändningslås 5. Kontrollampa förvärmning 4 Start av dieselmotor Tillse att nödstoppet inte är aktiverat. Ställ fram/backreglaget () i neutralläge, se till att skrapan står i flytläge (2) samt att övriga reglage står i läge 0. Dieselmotorn går inte att starta vid reglagens övriga lägen. Vrid tändningsnyckeln (4) till pos.. Vänta till kontrollampa förvärmning (5) har slocknat och vrid därefter tändningsnyckeln till pos. 2 för att starta dieselmotorn. Släpp så snart motorn startat. Kör inte med startmotorn för länge (max 30sek), gör hellre ett uppehåll någon minut om dieselmotorn inte startar. Varmkör dieselmotorn på tomgång utan belastning under några minuter, längre tid om lufttemperaturen är under +0 C (50 F). Fräsvalsen skall vara inkopplad. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Vid uppstart och körning med kall maskin, kall hydraulolja, är bromssträckorna längre än när oljan har uppnått normal drifttemperatur. 42 IPL350TD-SE2.pdf

51 Handhavande Körning Position köra Maskin höjd Fig. Position köra Körning av maskin Maskinen får ej under några omständigheter köras från marken. Föraren måste stå på plattformen eller sitta i förarsätet vid all körning. Fig. Manöverpanel. Nivellering (höj/sänk maskin) Höj maskinen () så frästrumman går fri från marken (ca 0cm). Kontrollera att styrningen fungerar genom att vrida ratten en gång åt höger och en gång åt vänster, när fräsen står stilla. Kontrollera att arbetsområdet framför och bakom fräsen är fritt IPL350TD-SE2.pdf 43

52 Handhavande - Sätt växellägesbrytaren (2) i transportläge för att förflytta maskinen i transportfart. = Transportväxel = Arbetsväxel 5 Fig. Manöverpanel 2. Växellägesbrytare 3. Begränsning av hastighet 4. Fram/Back-reglage 5. Mätare Transportväxel får endast användas vid transportkörning på jämt underlag. - Ställ varvtalsreglage för dieselmotorn (3) på full effekt. För fram/backreglaget (4) försiktigt framåt eller bakåt beroende på önskad körriktning. Hastigheten ökar ju längre man för reglaget från neutralläget. Hastigheten skall alltid regleras med fram/backreglaget, aldrig med motorns varvtal. Kontrollera under körningen att alla mätaren (5) visar normala värden. Vid onormala värden stoppa omedelbart fräsen och dieselmotorn. Kontrollera samt åtgärda fel, se även kapitel för skötsel samt motorns handbok. Körning på besvärliga underlag Drivning hjul Om maskinen skulle fastna och hjulen slirar sätts körspak i läge "Stop" och därefter växellägesbrytaren () i läge "differentialspärr" (2). När maskinen återfått fäste ställ vreden i ursprungligt läge. När differentialspärren är aktiverad går det inte att svänga maskinen tvärt eller köra runt skarpa hörnor. 2 Fig. Manöverpanel Växellägesbrytare 2. Läge differentialspärr 44 IPL350TD-SE2.pdf

53 Handhavande Svängbart chassiben. De högra chassibenet kan vid behov fällas in mot maskinens sida. Chassibenets hjul måste manuellt hållas i rätt position under förflyttningen. Fig. Svänbart chassiben. Sprint 2. Bult 2 Sänk maskinen till markläge och höj upp höger chassiben till översta läget.. Dra ur sprinten och sväng in chassibenet mot maskinen. 2. Säkra chassibenet, sätt i sprinten igen. Färdriktningsindikator Färdriktningsindikatorn sitter på ovansidan av maskinen. Indikatorn är kopplad mot framhjulets styrning och visar lägesriktningen på framhjulet. Fig.. Färdriktning indikering Riktningsindikator Riktningsindikatorn sitter på fordonsramen. I utfällt läge är den en hjälp till föraren att manövrera maskinen rakt vid fräsning. Indikatorns utdragslängd justeras med stoppskruvar () och höjden justeras med vingmuttrar (2). 2 Fig. Riktningsindikator. Stoppskruv 2. Vingmutter IPL350TD-SE2.pdf 45

54 Handhavande Fräsning/Nivellering Fräsdjupvisare Inställning 2 2 Justerbar fräsdjupindikator finns vid vardera chassiben. Höger chassibens indikator ha en skala för båda sidornas position: - Chassiben utsvängt. - Chassiben insvängt. Maskinen ska stå på plan mark vid inställning: Sänk den roterande fräsvalsen till båda sidorna skrapar lätt mot marken. Justera indikatorn genom att lossa fästskruven () och sätta indikering (2) till 0. Dra åt fästskruv. Slaglängden på vardera chassiben visas i centimeter och som tillval i tum. Fig. Fräsdjupvisare. Fästskruv 2. Indikering 46 IPL350TD-SE2.pdf

55 Handhavande Fräsdjupvisare Lägesstopp Justerbara lägesstopp för fräsdjup finns vid vardera chassiben. När önskat fräsdjup är inställt kan denna nivån låsas med hjälp av ett lägesstopp. Vrid axeln till önskat läge med hjälp av veven (). Lås fast axeln med låsspaken (2). Innan fräsdjupet kan ökas måste lägesstoppet först lossas och axeln vevas upp. 2 Fig. Lägesstopp fräsdjup. Vev 2. Låsspak Flödesventil Justering av hastigheten för att höja/sänka de båda chassibenen görs med hjälp av respektive flödesventil. () Chassibenen ska röra sig lätt. Fig. Flödesventil. Flödesventil IPL350TD-SE2.pdf 47

56 Handhavande 2 3 Barlast bak- Justering av maskinvikt Maskinvikten bör alltid vara så hög som möjligt vid fräsning. Vid behov, ex vid inomhusarbeten där det finns källarvåning under, finns möjligheten att ta bort vikter för att reducera maskinvikten. Vikterna, placerade innanför bakre luckan på maskinen staplas på varandra och hålls på plats av en skena (2) och skruv (3). Fig. Barlast. Vikter 2. Skena 3. Skruv Barlast fram- Justering av maskinvikt Maskinvikten bör alltid vara så hög som möjligt vid fräsning. Vid behov, ex vid inomhusarbeten där det finns källarvåning under,finns möjligheten att demontera frontplåten fram på maskinen för att reducera maskinvikten. Fig. Barlast. Frontplåt 48 IPL350TD-SE2.pdf

57 Handhavande Anvisningar fräsning Position fräsa Maskin sänkt - Fräsvalsen sänkt Fig. Position fräsa Nollställning av fräsdjup Fräsvalsen körs på låg rotationshastighet. Sänk fräsen tills fräsens tänder skrapar mot marken, utmed hela fräsvalsens bredd. Nollställ skalan för fräsdjup. Nollställning ska göras både på insvängda och utsvängda chassiben. Gör alltid nollställningen på horisontellt, inte lutande underlag. Fig. Nollställning IPL350TD-SE2.pdf 49

58 Handhavande Ytfräsning Med utvikt höger chassiben: Höger chassiben går i det redan frästa och rengjorda förstaspåret. Djupinställning: - höger = 0 - Vänster = önskat fräsdjup Med invikt höger chassiben: Höger chassiben kör framför fräsvalsen där det ännu inte är fräst. Fig. Ytfräsning Djupinställning: Samma fräsdjup på höger och vänster sida. Fräsning vid körbanas kant eller vid avsatser. Djupinställning: - vänster - önskat fräsdjup - höger - önskat fräsdjup + avsatsens höjd alternativt att fräsen är horisontell. Fräsen ska alltid hållas i horisontellt läge när fräsposition intas! Fig. Fräsning vid körbanas kant eller vid avsatser. 50 IPL350TD-SE2.pdf

59 Handhavande Fräsning vid trottoarkant med utfällt chassiben. Fördelar: - Hög fräsprecision - Exakt fräsyta - Direkt fräsning mot trottoarkant är möjlig. Nackdelar: - Under vissa omständigheter är det inte möjligt att nå önskat fräsdjup. Fig. Fräsning vid trottoarkant med utsvängt chassiben. Fräsning vid trottoarkant med infällt chassiben. Fördelar: - Max fräsdjup uppnås. - Direkt fräsning mot trottoarkant är möjlig. Nackdelar: - Lägre fräsprecision. Maskinen är mycket känslig för ojämnheter. Fig. Fräsning vid trottoarkant med infällt chassiben IPL350TD-SE2.pdf 5

60 Handhavande Fräsning förberedelser Innan fräsning påbörjas skall alla hydrauliska funktioner på maskinen kontrolleras! Om en varningslampa tänds på manöverpanelen skall fräsningen inte påbörjas! Kontrollera lampans betydelse och åtgärda felet Fig. Huvudmanöverpanel. Chassiben vänster 2. Chassiben höger 3. Växellägesbrytare 4. Varvtalsreglage dieselmotor 5. Drivning fräsvals 6. Vattenpump 7. Begränsning av hastighet 8. Nivelleringsfunktion -Sänk maskinen manuellt så långt det går utan att fräsvalsen kommer i kontakt med marken genom de båda brytarna "chassiben höger och vänster" (, 2). Aktivera följande funktioner på manöverpanelen: - Sätt växellägesbrytaren (3) i arbetsläge (sköldpadda) - Sätt varvtalsreglaget för dieselmotorn (4) på maxeffekt. - Sätt drivning fräsvals (5) i läge PÅ - Sätt vattenpumpen (6) i läge AUTO eller - Sätt hastigheten (7) i önskat läge. - Sätt nivelleringsfunktionen i läge (8) (Funktion tillval) 52 IPL350TD-SE2.pdf

61 Handhavande Fig. Huvudmanöverpanel. Chassiben vänster 2. Chassiben höger 3. Vattenpump 4. Körspak 5. Hastighetsjustering Fräsning Fräsning kan påbörjas när maskinen är stillastående, alla förberedelser är klara: -Sänk maskinen tills fräsvalsen skrapar lätt mot marken genom de båda brytarna "chassiben höger och vänster" (, 2). - Nollställ fräsdjupsvisarna på båda sidorna. (se kapitel Fräsdjupvisare inställning) - Sänk försiktigt maskinen till önskat fräsdjup (,2). Fräsdjupet visas på respektive fräsdjupsvisare. - Sätt vattenpumpen i läge AUTO (3) - Förflytta maskinen genom att föra körspaken (4) från neutralläge. - Vid behov, justera till lämplig hastigheten (5). Sprinklersystemet och matarbandets automatiska funktioner kopplas in så fort fräsvalsen är igång och körspaken aktiveras. Avsluta fräsning - Stanna maskinen, sätt körspaken () i neutralläge. - Har nivelleringsautomatik använts stäng av funktionen genom att sätta brytare Automatikläge (2) i läge Fig. Manöverpanel. Körspak 2. Nivellering 3. Chassiben vänster 4. Chassiben höger 5. Fräsvals drivning 6. Vattenpump 7. Växellägesbrytare Höj maskinen jämnt, manövrera brytarna för chassiben vänster (3) och chassiben höger (4) samtidigt tills nödvändig markfrigång uppnåtts. - Låt fräsvalsen drivning (5) och vattenpumpen (6) eftergå några minuter, stäng sedan av funktionerna. Köra från platsen: - Sätt växellägesbrytaren (7) i transportläge. Kör maskinen framåt genom att föra körspaken () sakta framåt IPL350TD-SE2.pdf 53

62 Handhavande Bromsning Normal bromsning Normalt sker bromsning med körspaken (). Den hydrostatiska transmissionen bromsar maskinen när spaken förs mot neutralläget. Vid uppstart och körning med kall maskin, kall hydraulolja, är bromssträckorna längre än när oljan har uppnått normal driftstemperatur. Fig. Manöverpanel. Fram/Back reglage Parkeringsbroms Genom att ställa körspaken () i neutralläge stannar maskinen och parkeringsbromsen (Multi-disc i främre motorn) aktiveras. Parkeringsbromsen är aktiverad även när motorn är avstängd. Reservbroms Vrid tändningsnyckeln () till läge 0. Dieselmotorn stannar, den hydrostatiska transmissionen bromsar och Multi-disc i främre motor slår till. Slå på tändningen i läge "II" för att starta upp dieselmotorn. Fig. Manöverpanel. Tändningslås 54 IPL350TD-SE2.pdf

63 Handhavande Nödbromsning Vid nödbromsning, tryck in nödstoppet (), håll fast i ratten och var beredd på ett hastigt stopp. Motorn stannar. Fig. Manöverpanel. Nödstopp 2. Tändningslås 2 När nödstoppsknapp aktiveras:dieselmotorn stannar, den hydrostatiska transmissionen bromsar och Multi-disc i främre motor slår till. Efter nödbromsning slå på tändningen (2) i läge "II" för att starta upp dieselmotorn. Parkering Parkering/Avstängning Parkera alltid maskinen på en så jämn yta som möjligt. Parkera aldrig maskinen med motorn igång! 2 Fig. Manöverpanel. Drifttimmar 2. Tändningslås Innan maskinen lämnas: Sänk maskinen tills fräsvalsen nästan är i kontakt med marken. - Läs av status för drifttimmar () och kontrollera om underhåll skall utföras innan maskinen stängs av. - Stäng av motorn och dra ut tändningsnyckeln. (2) Fäll över vandalskydden samt lås dessa. Batterifrånskiljare Vid arbetspassets slut skall batterifrånskiljaren slås ifrån och nyckeln tas ur. Fig. Batterifrånskiljare Detta förhindrar urladdning av batteriet, samt försvårar för obehöriga att starta och köra maskinen. Lås även alla servicedörrar/luckor IPL350TD-SE2.pdf 55

64 Handhavande Rengöring av maskin Efter dagens slut skall maskinen rengöras med vatten. Ta bort alla rester av fräsmaterial. Efter rengöring, smörj in lager samt stödben. Kontrollera att sidoplåtar, frontplåt och skrapa sitter fast ordentligt och glider i sina spår utan att fastna. Gör rent i spåren dagligen. Spruta inte vatten direkt på lager och elektroniska komponenter! 56 IPL350TD-SE2.pdf

65 Långtidsuppställning Långtidsuppställning Vid längre uppställningstid än en månad måste nedanstående anvisningar följas. Före återanvändning av fräsen måste nedan * märkta punkter återställas. Tvätta maskinen och bättra på färgytor för att undvika rostbildning. Behandla utsatta detaljer med rostskyddsmedel, smörj maskinen grundligt och applicera fett på ev. omålade ytor. Batteri * Demontera batteriet från maskinen, rengör det utvändigt, smörj in kabelanslutningarna (polerna) samt underhållsladda batteriet en gång per månad. För övrigt är batteriet underhållsfritt. Dieselmotor * Se tillverkarens anvisningar i motorns instruktionsbok. Sprinklersystem * Töm vattentank och alla slangar på allt vatten. Töm filterhus och vattenpump. Lossa alla sprinklermunstycken. Se skötselinstruktionerna för "Bevattningssystem - avtappning". Kåpor, presenning * Fäll över instrumentskyddet över instrumentpanelen. * Täck över hela maskinen med en presenning, som måste sluta en bit över marken. * Förvara om möjligt maskinen inomhus och helst i lokal med jämn temperatur. Vid stillestånd över 6 månader upp till år skall dessutom följande punkter utföras utöver ovanstående åtgärder: * Tappa av motorolja och fyll dieselmotorn med godkänd konserveringsolja IPL350TD-SE2.pdf 57

66 Långtidsuppställning 58 IPL350TD-SE2.pdf

67 Övrigt Tillåten lyftvikt: se lyftskylt på fräsen Övrigt Lyftning Lyftning av fräsmaskin Det finns 4 lyftpunkter på maskinen, avsedda för lyft av maskin. Lyft sker med lyftok så att kättingarna/linorna är vertikala. Matarbandet (tillval) skall vara demonterat innan lyft sker. Fig. Maskin förberedd för lyft, sidovy Höger chassiben skall vara i utfällt läge och låsas med sprinten. Maskinens maximala vikt avläses på maskinskylten placerad vid svängbart chassiben. Lyftdon såsom kättingar, stållinor, stroppar och lyftkrokar måste vara dimensionerade enligt gällande säkerhetsbestämmelser för lyftdon. Fig. Maskin förberedd för lyft, vy framifrån Gå inte under hängande last! Se till att lyftdonets krokar sitter säkert i sina lägen. Maskinen skall hållas i vågrätt läge under lyft! IPL350TD-SE2.pdf 59

68 Övrigt Bogsering/Bärgning 2 3 Fräsen kan förflyttas upp till 300 meter enligt följande alternativ. Friläggning av broms Blockera hjulen med bromsblock som säkerhet mot rullning, maskinen kan börja rulla när bromsarna lossas hydrauliskt. Fig. Bromsfriläggningsventil. Låsmutter 2. stoppskruv 3. Pumphandtag Friläggningspumpen för bromsarna sitter placerad på vänster sida. - Lossa låsmuttern () på handpumpen och skruva in stoppskruven (2) så långt det går. Dra åt låsmuttern. Pumpa med hantaget (3) tills bromsarna är frilagda. Bromsarna frigörs vid ett tryck på 30 bar. 4 För att frigöra drivsystemet vid bogsering måste ventilen (4) bakom bakre luckan öppnas: Läge bogsering: Ventil i läge öppen (neråt) Läge drift: Ventil i läge stängd (åt höger) Återställ broms: Lossa låsmuttern och skruva ut stoppskruven några varv. Dra åt låsmutter. Sätt ventil i läge "Drift". Fig. Ventil frigöra drivsystem 60 IPL350TD-SE2.pdf
