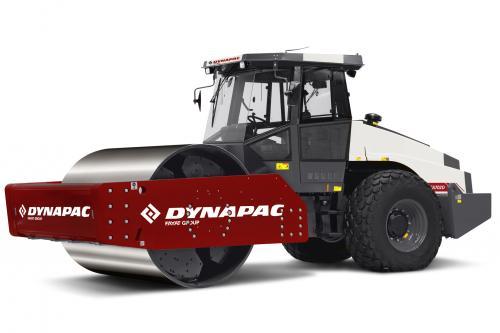

1 Instruktionsmanual Körning & Skötsel _B.pdf Vibrationsvält CA702 Motor Cummins QSB 6.7C Serienummer xxA Originalinstruktion Reservation för ändringar Tryckt i Sverige

2

3 Innehållsförteckning Inledning... Maskinen... Användningsområden... Varningssymboler... Säkerhetsinfo... Allmänt... 2 CE-märkning och Deklaration om överensstämmelse... 3 Säkerhet - Allmänna Säkerhetsföreskrifter... 5 Säkerhet - vid körning... 7 Kantkörning... 7 Arbetskörning... 7 Säkerhet (Tillbehör)... 9 Luftkonditionering... 9 Speciella anvisningar... Standardoljor och andra rekommenderade oljor... Högre omgivningstemperatur över +40 C (04 F)... Temperaturer... Högtryckstvätt... Brandbekämpning... 2 Överrullningsskydd (ROPS), ROPS-godkänd hytt... 2 Batterihantering... 2 Starthjälp... 3 Tekniska Data... 5 Vibrationer - Förarplats... 5 Ljudvärden... 5 Elsystem... 5 Lutning... 5 Dimensioner, sidovy... 6 Dimensioner, toppvy... 7 Vikter och volymer _B.pdf

4 Arbetskapacitet... 8 Allmänt... 8 Åtdragningsmoment Hydraulsystem... 2 Klimatanläggning (Tillbehör)... 2 Maskinbeskrivning Identifiering Produktidentifikationsnummer på ram Maskinskylt Förklaring av 7PIN serienummer Motorskyltar Dekaler Placering dekaler Säkerhetsdekaler Infodekaler Instrument/Reglage Visning - Instrument och manöverorgan Visning - Kontrollpanel och reglage Funktionsbeskrivning... 3 Manöverorgan i hytt Funktionsbeskrivning av instrument och reglage i hytt Elsystem Säkringar Säkringar på maskin Säkringar i hytt Huvudsäkringar Säkringar vid batterifrånskiljare Reläer Reläer i hytt Handhavande _B.pdf

5 Före start... 4 Batterifrånskiljare - Tillslag... 4 Förarstol - Inställning... 4 Manöverenhet - Inställning Förarstol i hytt - Inställning Instrument och lampor - Kontroll Parkeringsbroms - Kontroll Interlock Förarplats Sikt Start Start av dieselmotor Körning Körning av vält Körning på besvärliga underlag Vibration Amplitud/frekvens - Omställning Manuell vibration - Tillslag Bromsning... 5 Nödbromsning... 5 Normal bromsning... 5 Avstängning Parkering Batterifrånskiljare Blockering av vals Långtidsuppställning Dieselmotor Batteri Luftrenare, avgasrör Bränsletank _B.pdf

6 Hydraultank Däck (Allväders-) Styrcylinder, gångjärn, etc Kåpor, presenning Övrigt Lyftning Lyftning av vält Låsning av styrled Upplåsning av styrled Bogsering/Bärgning Alternativ Kortare bogsering med fungerande dieselmotor Alternativ Kortare bogsering då dieselmotorn inte fungerar Bromsfriläggningspump Bogsering av vält Vält förberedd för transport Körinstruktioner - Sammanfattning... 6 Felförebyggande underhåll Ankomst och Leveranskontroll Garanti Underhåll - Smörjmedel och symboler Skötselsymboler Underhåll - Skötselschema Service och tillsynspunkter Allmänt Var 0:e drifttimme (Dagligen) De 50 FÖRSTA drifttimmarna Var 50:e drifttimme (Varje vecka)... 7 Var 250 / 750 / 250 / 750:e drifttimme _B.pdf

7 Var 500 / 500:e drifttimme Var 000:e drifttimme Var 2000:e drifttimme Vartannat år Service - Check lista Skötselåtgärder, 0h Skrapor - Kontroll, justering Skrapor, Pad-vals Flexibla skrapor (Tillbehör) Luftcirkulation - Kontroll Kylvätskenivå - Kontroll Dieselmotor - Kontroll av oljenivå Hydraultank - Kontroll av oljenivå Bränsletank - Påfyllning... 8 Bromsfunktion - Kontroll Skötselåtgärder, 50h Luftrenare Kontroll - Byte av huvudfilter Säkerhetsfilter - Byte Luftrenare - Rengöring Däck - Lufttryck - Hjulmuttrar - Åtdragning Luftkonditionering (Tillbehör) - Kontroll Skötselåtgärder, 250h Bakaxelns differential - Kontroll av oljenivå Bakaxelns fördelningslåda - Kontroll av oljenivå Bakaxelns planetväxlar - Kontroll av oljenivå Valsväxellåda - Kontroll av oljenivå Valskassett - Kontroll av oljenivå Valskassett - Rengörning av ventilationsskruv _B.pdf

8 Kylare - Kontroll/Rengörning Bultförband - Kontrolldragning Gummielement och fästskruvar - Kontroll... 9 Batteri - Kontroll av vätskenivå... 9 Battericell Luftkonditionering (Tillbehör) - Kontroll Skötselåtgärder, 500h Byte av bränslefilter Bakaxelns differential - Kontroll av oljenivå Bakaxelns fördelningslåda - Kontroll av oljenivå Bakaxelns planetväxlar - Kontroll av oljenivå Valsväxellåda - Kontroll av oljenivå Valskassett - Kontroll av oljenivå Valskassett - Rengörning av ventilationsskruv Kylare - Kontroll/Rengörning Bultförband - Kontrolldragning Gummielement och fästskruvar - Kontroll Batteri - Kontroll av vätskenivå Battericell Luftkonditionering (Tillbehör) - Kontroll Reglage och ledpunkter - Smörjning Bränsleförfilter - Rengörning Dieselmotor - Olje och Filterbyte... 0 Styrkedja och stollagring - Smörjning... 0 Stollagring - Smörjning Skötselåtgärder, 000h Hydrauloljefilter - Byte Bakaxelns differential - Kontroll av oljenivå _B.pdf

9 Bakaxelns fördelningslåda - Kontroll av oljenivå Bakaxelns planetväxlar - Kontroll av oljenivå Valsväxellåda - Kontroll av oljenivå Valskassett - Kontroll av oljenivå Valskassett - Rengörning av ventilationsskruv Kylare - Kontroll/Rengörning Gummielement och fästskruvar - Kontroll Batteri - Kontroll av vätskenivå Battericell Luftkonditionering (Tillbehör) - Kontroll Byte av bränslefilter Reglage och ledpunkter - Smörjning... 0 Bränsleförfilter - Rengörning... 0 Dieselmotor - Olje och Filterbyte... Styrkedja och stollagring - Smörjning... Stollagring - Smörjning... 2 Bultförband - Kontrolldragning Hydrauloljetank - Dränering... 3 Bränsletank - Dränering... 4 Bakaxelns differential - Oljebyte... 4 Bakaxelns fördelningslåda - Oljebyte... 5 Bakaxelns planetväxlar - Oljebyte... 5 Luftkonditionering (Tillbehör) Friskluftfilter - Byte... 6 Midjeled - Åtdragning... 7 Skötselåtgärder, 2000h... 9 Hydrauloljefilter - Byte... 9 Bakaxelns differential - Kontroll av oljenivå Bakaxelns fördelningslåda - Kontroll av oljenivå _B.pdf

10 Bakaxelns planetväxlar - Kontroll av oljenivå... 2 Valsväxellåda - Kontroll av oljenivå... 2 Hydrauloljetank - Oljebyte Valskassett - Kontroll av oljenivå Valskassett - Rengörning av ventilationsskruv Gummielement och fästskruvar - Kontroll Batteri - Kontroll av vätskenivå Luftkonditionering (Tillbehör) - Kontroll Byte av bränslefilter Luftkonditionering (Tillbehör) - Översyn Reglage och ledpunkter - Smörjning Bränsleförfilter - Rengörning Kylare - Kontroll/Rengörning Battericell Valskassett - Oljebyte Valsväxellåda - Oljebyte Midjeled - Åtdragning Torkfilter- Kontroll Kompressor - Kontroll (Tillbehör)... 3 Luftkonditionering (Tillbehör) Friskluftfilter - Byte... 3 Styrled och Styrcylindrar - kontroll Fram/backreglage - Smörjning Bultförband - Kontrolldragning Bakaxelns planetväxlar - Oljebyte Bakaxelns fördelningslåda - Oljebyte Bakaxelns differential - Oljebyte Bränsletank - Dränering _B.pdf

11 Hydrauloljetank - Dränering Stollagring - Smörjning Styrkedja och stollagring - Smörjning Dieselmotor - Olje och Filterbyte _B.pdf

12 _B.pdf

13 Inledning Inledning Maskinen En av Dynapacs tunga jordpackningsvältar är CA702. Den finns i D (slätvals) respektive PD (padfot) -version. Användningsområden D-versionen är avsedd för packning av sprängsten. PD-versionen har sitt största användningsområde på kohesiva material och förvittrade stenmaterial. Alla typer av bärlager och föstärkningslager kan packas, och utbytbara valsar t.ex. D till PD, och vice versa, ger ännu större mångsidighet vid val av användningsområde. Hytt samt säkerhetsrelaterade tillbehör beskrivs i denna handbok. Övriga tillbehör, som packningsmätare, färdskrivare och fältdator beskrivs i separata instruktioner. Varningssymboler VARNING! Anger risk eller riskabelt förfarande som kan leda till allvarliga eller livshotande personskador om varningen ej beaktas. VARSAMHET! Anger risk eller riskabelt förfarande som kan leda till maskin- eller egendomsskador om varningen inte beaktas. Säkerhetsinfo Rekommenderas att åtminstone träna maskinoperatör i handhavande och dagligt underhåll av maskinen enligt instruktionsmanualens innehåll. Tillåt inga passagerare på maskinen samt sitt ner i förarsätet vid all körning. Säkerhetshandboken som medföljer maskinen skall läsas av varje maskinoperatör. Följ alltid säkerhetsföreskrifterna och avlägsna inte boken ifrån maskinen _B.pdf

14 Inledning Föraren uppmanas att noga läsa de säkerhetsföreskrifter som är inkluderade i denna manual. Följ alltid säkerhetsföreskrifterna och förvara handboken på lättåtkomlig plats. Läs hela manualen innan maskinen startas och något skötselarbete påbörjas. Sörj för god ventilation (utsug) om motorn körs inomhus. Allmänt Denna instruktion innehåller anvisningar för maskinens körning och användning, samt skötsel och underhåll. Det är viktigt att maskinen sköts på korrekt sätt så att den fungerar väl. Maskinen ska hållas så ren att eventuellt läckage, lösa bultar och lösa anslutningar upptäcks i tid. Gör det till en vana att varje dag innan arbetet påbörjas utföra en allmän kontroll av maskinen så att eventuellt läckage eller andra problem beaktas. Kontrollera även på marken under maskinen, där är det oftast lättare att upptäcka eventuellt läckage. TÄNK PÅ MILJÖN! Se till att olja, bränsle och andra miljöfarliga ämnen inte förorenar miljön. Lämna alltid utbytta filter, avtappad olja och eventuella bränslerester för miljöriktigt omhändertagande. Den här handboken innehåller instruktioner för periodiskt underhåll, där var 0:e och 50:e timmes underhåll är sådant som kan utföras av maskinens förare. Övriga underhållsintervaller skall utföras av behörig (Dynapac) servicepersonal. Ytterligare instruktioner för motorn finns i tillverkarens motorhandbok. Vissa underhåll och kontroller på dieselmotorer skall utföras av motorleverantörs certifierad personal _B.pdf

15 Inledning CE-märkning och Deklaration om överensstämmelse (Gäller maskiner som marknadsförs inom EU/EEA) Denna maskin är CE-märkt. Detta visar att vid leverans uppfyller denna maskin de grundläggande hälso- och säkerhetskrav som gäller för maskinen, enligt maskindirektivet 2006/42/EC och att den uppfyller övriga för maskinen tillämpliga förordningar och direktiv. Med maskinen levereras en "Deklaration om överensstämmelse" som anger de tillämpliga förordningar och direktiv med tillägg, samt de harmoniserade standarder och andra regler som tillämpats och som enligt regelverket skriftligen måste deklareras _B.pdf 3

16 Inledning _B.pdf

17 Säkerhet - Allmänna Säkerhetsföreskrifter Säkerhet - Allmänna Säkerhetsföreskrifter ( Läs även Säkerhetsmanualen ). Operatören måste vara väl införstådd med innehållet avsnittet KÖRNING innan välten startas. 2. Försäkra er om att alla instruktionerna i avsnittet SKÖTSEL har följts. 3. Endast tränade och/eller erfarna förare bör köra välten. Tillåt inga passagerare på välten. Sitt ner i förarsätet vid all körning. 4. Kör aldrig välten om den är i behov av justeringar eller reparationer. 5. Klättra upp och ner från välten endast när den står stilla. Använd de fotsteg, handtag och räcken som finns. Vid upp/ned-steg rekommenderas "tre-punkts-grepp", alltid två fötter och en hand eller en fot och två händer i kontakt med maskinen. Hoppa aldrig ner från maskinen. 6. Överrullningsskydd (ROPS=Roll Over Protective Structure) bör alltid användas då maskinen används på osäkra underlag. 7. Kör långsamt i skarpa svängar. 8. Undvik att köra på snedden i sluttningar, kör rakt upp eller ner. 9. Om underlaget inte har full bärighet eller nära branter, kör aldrig med valsen utanför kanten. Undvik att köra nära kanter, diken o dyl. och vid markförhållande som påverkar bärigheten för välten. 0. Försäkra er om att det inte finns några hinder i färdriktningen, på marken eller i luften.. Kör speciellt försiktigt på ojämn mark. 2. Använd den säkerhetsutrustning som finns. På maskin försedd med ROPS/ROPS-hytt skall sitsbältet användas. 3. Håll välten ren. Avlägsna omedelbart smuts och fett från förarplattformen. Håll alla skyltar och dekaler rena och fullt läsbara. 4. Säkerhetsåtgärder före bränslepåfyllning: - Stanna motorn - Rök inte. - Inga öppna lågor får finnas i närheten. - Jorda påfyllningsanordningens munstycke mot tankens påfyllningsstos för att undvika gnistor _B.pdf 5

18 Säkerhet - Allmänna Säkerhetsföreskrifter 5. Före reparationer eller service: - Placera stoppklossar vid valsarna/hjulen. - Lås midjestyrningen om så erfordras. - Placera stödklossar under uthängande utrustning, som t ex avjämnarblad, singelspridare. 6. Om ljudnivån är högre än 80 db(a) rekommenderas hörselskydd. Ljudnivån kan variera beroende på maskinens utrustning och på vilket underlag maskinen används på. 7. Gör inga förändringar eller modifieringar på välten, det kan påverka säkerheten. Förändringar får endast utföras efter skriftligt godkännande från Dynapac. 8. Använd helst inte välten innan hydrauloljan har uppnått sin normala arbetstemperatur. Bromssträckan kan bli längre när oljan är kall. Se instruktionerna i avsnittet STOPP. 9. För ditt eget skydd använd alltid: - hjälm - arbetsskor med klämskydd - hörselskydd - reflekterande kläder/varselväst - arbetshandskar _B.pdf

19 Säkerhet - vid körning Säkerhet - vid körning Förhindra personer att komma in eller befinna sig i farozonen, dvs ett avstånd på åtminstone 7 m i alla riktningar från arbetande maskiner. Operatören kan tillåta en person att befinna sig i farozonen, men skall då vara uppmärksam och manövrera maskinen endast när personen är synlig eller har givit klara tecken på var han eller hon befinner sig. Undvik all körning längs med sidolutningar. Kör uppför och nerför lutningen vid arbete i backar. Kantkörning Om underlaget inte har full bärighet eller nära branter, kör aldrig med valsen utanför kanten. Tänk på att maskinens tyngdpunkt förflyttas utåt vid styrutslag. Exempelvis åt höger vid styrutslag åt vänster. Arbetskörning Undvik att köra nära kanter, diken o dyl. och vid markförhållande som påverkar bärigheten för välten. Var även uppmärksam på hinder som kan finnas ovanför maskinen såsom nedhängande ledningar, trädgrenar o dyl. Var särskilt uppmärksam på underlagets stabilitet vid packning nära kanter och hål. Packa inte med större överlapp från föregående stråk än att vältens stabilitet bibehålls. Överväg andra packningsmetoder t ex fjärrstyrd eller gångmanövrerad vält nära stup eller vid osäker bärighet på underlaget. Vid nödutrymning av hytten, lossa befintlig hammare placerad på högra bakre hyttstolpen, samt krossa bakre rutan. ROPS, (överrullningsskydd), eller ROPS-godkänd hytt, rekommenderas alltid vid körning i lutningar eller på osäkra underlag. Använd alltid sitsbälte _B.pdf 7

20 Säkerhet - vid körning _B.pdf

21 Säkerhet (Tillbehör) Luftkonditionering Säkerhet (Tillbehör) Systemet som beskriv i denna bok är av typen ACC (Automatisk klimat kontroll) Systemet innehåller köldmedium under tryck. Det är förbjudet att släppa ut köldmedier i atmosfären. Kylsystemet befinner sig under tryck. Felaktig hantering kan resultera i allvarliga personskador. Slangkopplingarna får ej lossas. Fig. Hytt Systemet måste efterfyllas av auktoriserad personal med godkänt köldmedie vid behov. Fig. Luftkonditionering _B.pdf 9

22 Säkerhet (Tillbehör) _B.pdf

23 Speciella anvisningar Speciella anvisningar Standardoljor och andra rekommenderade oljor Vid leverans från fabriken är de olika systemen och komponenterna fyllda med oljor som anges i smörjmedelsspecifikationen, dessa kan användas i omgivningstemperaturer från -5 C till + 40 C (5 F - 05 F). För biologisk hydraulolja gäller maximal omgivningstemperatur +35 C (95 F) Högre omgivningstemperatur över +40 C (04 F) Vid körning i högre omgivningstemperatur, dock max. +50 C (22 F), gäller följande rekommendationer: Dieselmotorn klarar denna temperatur med normaloljan, men i de övriga komponenterna måste följande oljor användas : Hydraulsystem med mineralolja Shell Tellus S2V00 eller motsvarande. Andra komponenter som använder transmissionsolja: Shell Spirax AX 85W/40 eller motsvarande. Temperaturer Temperaturgränserna gäller för maskin i standardutförande. Maskiner försedda med extra utrustning, som bullerdämpning etc. kan kräva viss uppmärksamhet i de övre temperaturområdena. Högtryckstvätt Spruta ej direkt mot elkomponenter _B.pdf

24 Speciella anvisningar Högtryckstvättning får ej användas på instrumentpanel/display. Tvättmedel som kan förstöra eldetaljer, eller är elektriskt ledande, får ej användas. I vissa fall finns en elkörspak samt tillhörande programlåda (ECU) i motorrummet som inte får tvättas med högtryck eller överhuvud taget tvättas med vatten. Det räcker med att torka dem rena.samma gäller för motorprogramlåda (motor-ecu) Placera en plastpåse över tanklocket och försegla med ett gummiband. Detta för att undvika att vatten under tryck passerar tanklockets andningshål. Detta kan orsaka driftstörningar, som t ex igensatta filter. När maskinen tvättas skall inte vattenstrålen riktas direkt mot tanklock, eller in i avgasrör. Detta är speciellt viktigt när högtryckstvätt används. Brandbekämpning Vid brand i maskinen använd i första hand en brandsläckare av typ ABC-pulver. Det går även att använda en brandsläckare av typ BE-kolsyra. Överrullningsskydd (ROPS), ROPS-godkänd hytt Om maskinen är utrustad med överrullningsskydd (ROPS - Roll Over Protective Structure), eller ROPS-godkänd hytt, får absolut inga svetsmontage eller borrade hål upptagas i bågen, eller hytten. Reparera aldrig en skadad ROPS-båge eller hytt, den måste bytas mot en ny! Batterihantering Vid demontering av batterier skall den negativa polklämman alltid lossas först _B.pdf

25 Speciella anvisningar Vid montering av batterier ansluts alltid först den positiva polklämman. Kassera förbrukat batteri på godkänt, miljövänligt sätt - batterier innehåller giftigt bly. Använd inte en snabbladdare för laddning av batteriet. Det kan minska batteriets livslängd. Starthjälp Koppla inte minuskabeln till det urladdade batteriets minuspol. Om en gnista skulle uppstå, skulle den knallgas som bildas runt batteriet kunna antändas Kontrollera alltid att starthjälpsbatteriet har samma spänning som det urladdade batteriet Slå ifrån tändningen och samtliga strömförbrukare, och stäng av motorn på den hjälpande maskinen. Koppla först starthjälpsbatteriets pluspol () till det urladdade batteriets pluspol (2), och därefter starthjälpsbatteriets minuspol (3) till exempelvis en skruv (4) eller motorns lyftögla i maskinen med det urladdade batteriet. Starta motorn på den hjälpande maskinen och låt den gå en stund. Prova nu att starta den andra maskinen. Koppla bort kablarna i omvänd ordning. Fig. Starthjälp _B.pdf 3

26 Speciella anvisningar _B.pdf

27 Tekniska Data Tekniska Data Vibrationer - Förarplats (ISO 263) Vibrationsnivåerna är uppmätta enligt körcykel beskrivet i EU-direktiv 2000/4/EC på EUutrustad maskin, med tillslagna vibrationer på mjukt polymermaterial och med förarstolen i transportläge. Uppmätta helkroppsvibrationer underskrider det i direktiv 2002/44/EC angivna insatsvärdet på 0,5 m/s². (Gränsvärdet är,5 m/s²) Enligt samma direktiv underskrider de uppmätta hand-/armvibrationerna det angivna insatsvärdet på 2,5 m/s². (Gränsvärdet är 5 m/s²) Ljudvärden Ljudvärdena är uppmätta enligt körcykel beskrivet i EU-direktiv 2000/4/EC på EU-utrustad maskin, med tillslagna vibrationer på mjukt polymermaterial och med förarstolen i transportläge. Garanterad ljudeffektnivå, L wa Ljudtrycksnivå vid förarens öra (plattform), L pa Ljudtrycksnivå vid förarens öra (hytt) L pa 09 db (A) 86 db (A) 76 ±3 db (A) Elsystem Maskinerna är EMC testade enligt EN 3309:2000. "Construction machinery" Max 20 eller 36% Lutning Tippningsvinkeln är uppmätt på plant, hårt underlag med stillastående maskin. Styrvinkeln är noll, vibrationerna avstängda och alla tankar fulla. Tänk på att löst underlag, utstyrning av maskinen, vibrationstillslag, körhastighet och förhöjning av tyngdpunkten gör att tippning kan ske även vid mindre lutning än den här angivna _B.pdf 5

28 Tekniska Data Dimensioner, sidovy Dimensioner mm in A Axelavstånd, vals och hjul 334 3,5 L Längd, standardutrustad vält (D/PD) 6535 / ,28 / 257,28 H Höjd, med hytt (D/PD) 2982 / ,4 / 9,8 H 2 Höjd, utan hytt (D/PD) 2206 / ,85 / 89,37 D Diameter, vals (D/PD) 700 / ,9 / 66, S Tjocklek, valssvep, Nominellt (D/PD) 40 / 30,57 /,8 P Höjd, pads (PD) 00 3,94 K Frigång, traktorram (D/PD) 458 / / 8 K 2 Frigång, valsram (D/PD) 483 / / _B.pdf

29 Tekniska Data Dimensioner, toppvy Dimensioner mm in B Bredd, standardutrustad vält ,27 O Överhäng, vänster ramsida 35 5,3 O 2 Överhäng, höger ramsida 55 6, R Svängradie, yttre ,2 R 2 Svängradie, innre ,66 W Bredd, traktordel ,76 W 2 Bredd, vals ,86 α ±38 ± _B.pdf 7

30 Tekniska Data Vikter Vikter och volymer Arbetsvikt, utan hytt (D/PD) / kg 5809 / lbs Arbetsvikt, med hytt (D/PD) / kg / lbs Vätskevolymer Bränsletank 320 liter 84,54 gal Arbetskapacitet Kompakteringsdata Statisk linjelast (D/PD) 80,0 / - kg/cm 448,0 / - pli Statisk linjelast, med hytt (D/PD) 80,8 / - kg/cm 452,5 / - pli Amplitud, hög (D/PD) 2,0 / 2,0 mm 0,078 / 0,078 in Amplitud, låg (D/PD),3 /,3 mm 0,039 / 0,039 in Vibrationsfrekvens, hög/låg amplitud Centrifugalkraft, hög amplitud (D/PD) Centrifugalkraft, låg amplitud (D/PD) 28 / 30 Hz 680 / 800 vpm 330 / 330 kn 7486 / 7486 lb 254 / 254 kn 570 / 570 lb Motor Notera: Frekvens är mätt med högt varvtal. Amplitud är mätt som verkligt värde och inte nominellt. Allmänt Fabrikat/Modell Cummins QSB 6.7C Water cooled turbo diesel with after cooler Effekt (SAE J995) 64kW 220 hp Motorvarvtal, tomgång Motorvarvtal, lastning/lossning Motorvarvtal, arbets-/transport 900 rpm 500 rpm 2200 rpm _B.pdf

31 Tekniska Data Däck Däckdimension Lufttryck Std-typ 23, x 26,0 2 ply 220 kpa (2,2 kp/cm) (32 psi) Traktortyp 23, x 26,0 2 ply 220 kpa (2,2 kp/cm) (32 psi) Elsystem Batteri Generator Säkringar 2V 70Ah 2V 95A Se avsnittet Elsystem - säkringar _B.pdf 9

32 Tekniska Data Åtdragningsmoment Åtdragningsmoment i Nm för anoljade eller torra skruvar vid användning av momentnyckel. Metrisk grovgänga, blankförzinkade (fzb): M - gänga HÅLLFASTHETSKLASS: 8.8, Oljad 8.8, Torr 0.9, Oljad 0.9, Torr 2.9, Oljad 2.9, Torr M6 8,4 9,4 2 3,4 4,6 6,3 M M M M M M M M M Metrisk grovgänga, Zinkbehandlade (Dacromet/GEOMET): HÅLLFASTHETSKLASS: M- gänga 0.9, Oljad 0.9, Torr 2.9, Oljad 2.9, Torr M6 2,0 5,0 4,6 8,3 M M M M M M M M M _B.pdf

33 Tekniska Data Öppningstryck Hydraulsystem MPa Drivsystem 42,0 Matarsystem 3,0 Vibrationssystem 42,0 Styrsystem 7,5 Bromsfriläggning 2,2 Klimatanläggning (Tillbehör) Systemet som beskrivs i denna bok är av typen ACC (Automatisk Klimat Kontroll), dvs. system som håller den inställda temperaturen i hytten under förutsättning att fönster och dörrar hålles stängda. Köldmedelsbenämning: HFC-R34:A Köldmedelsvikt vid nyfyllnad: 600 gram (3.53 lbs) _B.pdf 2

34 Tekniska Data _B.pdf

35 Maskinbeskrivning Maskinbeskrivning Identifiering Produktidentifikationsnummer på ram Maskinens PIN (Produktidentifikationsnummer) (), är instansat på främre rambalkens högra kant eller på högra ramsidans övre kant. Fig. Främre ram. PIN Maskinskylt Maskinskylten () sitter fäst på främre ramdelens vänstra sida, vid styrleden. På skylten står tillverkarens namn och adress, typ av maskin, PIN-produktidentifikationsnummer (serienummer), arbetsvikt, motoreffekt och tillverkningsår. (Om maskinen levereras utanför EU finns inte CE-märkningen med och vissa maskiner kan även sakna märkning av tillverkningsår). Fig. Förarplattform. Maskinskylt Vid reservdelsbeställning ange maskinens PIN nummer _B.pdf 23

36 Maskinbeskrivning V x A A B C F Förklaring av 7PIN serienummer A= Tillverkare B= Familj/Modell C= Kontrolltecken F= Serienummer Motorskyltar Motorns typskyltar () sitter fast på toppen och på höger sida utav motorn. På skyltarna står typ av motor, serienummer och motordata. Vid reservdelsbeställning ange motorns serienummer. Se även motorns handbok. Fig. Motor. Typskylt/EPA-skylt _B.pdf

37 Maskinbeskrivning Dekaler Placering dekaler 2, Varning, Klämzon Varning, Låsning Ljudeffektnivå Varning, Roterande Varning, Giftig gas Hydraulolja/ / motordelar Biohydraulolja Varning, Brännheta Lyftskylt 5. Fästpunkt ytor 4. Varning, Ballastat Ringtryck Handboksfack däck. 5. Nödutgång Dieselbränsle Batterifrånskiljare Varning, Läs Lyftställe Varningsskylt instruktionsmanual 9 Varning, Bromsfriläggning _B.pdf 25

38 Maskinbeskrivning Säkerhetsdekaler Se alltid till att alla säkerhetsdekaler är fullt läsbara, avlägsna smuts och beställ nya om säkerhetsdekalerna har blivit oläsbara. Använd artikelnumret som finns på varje dekal Varning - Klämzon, midjeled/vals. Håll behörigt avstånd från klämzonen. (Två klämzoner på maskin med pivåstyrning) Varning - Roterande motordelar. Håll händerna på säkert avstånd Varning - Brännheta ytor i motorrummet. Håll händerna på säkert avstånd Varning - Instruktionsmanual Uppmaning till föraren att läsa maskinens säkerhets-, kör- och skötselinstruktioner innan maskinen tas i bruk Varning - Klämrisk Midjeleden skall vara låst under lyftning. Läs instruktionsmanualen Varning - Giftig gas (tillbehör, ACC) Läs instruktionsmanualen _B.pdf

39 Maskinbeskrivning Nödutgång Varning - Ballastat däck. Läs instruktionsboken. Mer information i avsnitt i Tekniska specifikationer Varning - Bromsfriläggning Aktivera inte bromsfriläggningen utan att ha läst kapitlet om bogsering. Risk för klämskador _B.pdf 27

40 Maskinbeskrivning Infodekaler Ljudeffektnivå Dieselbränsle Lyftställe Lyftskylt Handboksfack Batterifrånskiljare Hydraulolja Bio-hydraulolja Fästpunkt Ringtryck _B.pdf

41 Maskinbeskrivning Instrument/Reglage Visning - Instrument och manöverorgan Fig. Instrument och manöverpanel. Startströmbrytare 2. * Varv-/Frekvensväljare 3. * Arbetsbelysning 4. * Roterande varningsljus 5. * Blinkersomkopplare 6. * Varningsblinkers 7. * Helljusomkopplare 8. * Parkerings/halvljusomkopplare 9. * Anti-spinn, felindikering 0. * Voltmätare. * Hydrauloljetemperatur 2. * Motortemperatur 3. * Motorvarvtal/Vibrationfrekvens 4. * Packningsmätare/Hastighetsmätare (se pos. 2) 5. Bränslenivåmätare 6. Förvärmningslampa 7. Reserv 8. Felindikeringslampa 9. Diagnostic "PÅ" 20. Bläddra i felkoder 2. * Hastighetsmätare (om packningsmätare sitter i pos. 4) 22. Felindikeringslampa 23. Varvtalsvred 24. Amplitudväljare Låg/0/Hög 25. * CMV väljare * = Tillbehör _B.pdf 29

42 Maskinbeskrivning Visning - Kontrollpanel och reglage Fig. Kontrollpanel och manöverpanel 26. Timräknare 34. Varningslampa bränslenivå 27. Bromsvarningslampa 35. Hastighetsväljare, vals/hjul 28. Varningslampa motoroljetryck 36. Reserv 29. Varningslampa hydrauloljefilter 37. Nödstopp 30. Varningslampa luftfilter 38. Vibration Till/Från 3. Varningslampa laddning 39. Fram/Back-reglage 32. Varningslampa, hydrauloljetemperatur 40. Signalhorn 33. Varningslampa motortemperatur 4. Antispinfunktion (Tillbehör) 42. Parkeringsbroms Till/Från _B.pdf

43 Maskinbeskrivning Funktionsbeskrivning Nr Benämning Symbol Funktion Startströmbrytare Den elektriska kretsen bruten. Alla instrument och elektriska reglage är strömförsörjda. Aktivering av startmotorn. 2 Motorvarvtal/Frekvensväljare (Tillbehör) I detta läge visas aktuellt motorvarvtal. I detta läge visas vibrationsfrekvensen (Vänster läge har ingen funktion. 3 Arbetsbelysning bakåt, strömbrytare (Tillbehör). 4 Roterande varningsljus, strömbrytare (Tillbehör). 5 Körriktningsvisare, strömbrytare (Tillbehör). 6 Varningsblinkers, strömbrytare (Tillbehör). 7 Hel/Halvljus, strömbrytare med kontrollampa (Tillbehör). 8 Trafikbelysning, strömställare (Tillbehör). Vid vridning åt höger tänds arbets-belysningen. Vi vridning åt höger tänds roterande varningsljuset. Vid vridning åt vänster blinkar vänster körriktningsvisare osv. I mittläge är blinkfunktionen avstängd. Vid vridning åt höger tänds varningsblinkern. I högerläge lyser helljuset samt strömbrytaren. I vänsterläge lyser halvljuset. Belysning avstängd. Tändning av parkeringsljus. Tändning av arbetsbelysning fram. 9 Varningslampa, felaktig Anti-spinnfunktion (Tillbehör) Om lampan blinkar fungerar det hydrauliska framdrivningssystemet otillfredställande, sök felet. 0 Voltmätare (Tillbehör). Visar elsystemets spänning. Normalt visarområde 2-5 volt. Temperaturmätare, hydraulolja (Tillbehör). 2 Temperaturmätare, vatten (Tillbehör). 3 Motorvarvtal / Frekvensmätare (Tillbehör). Visar hydrauloljans temperatur. Normalt temperaturområde C (49-76 F). Stoppa dieselmotorn om mätaren visar över 85 C (85 F). Sök felet. Visar vattnets temperatur. Normalt temperaturområde är ca 90 C (94 F). Stoppa dieselmotorn om mätaren visar över 03 C (27 F). Sök felet. Den inre skalan visar aktuellt motorvarvtal. Den yttre skalan visar vibrationsfrekvensen. 4 Packningsmätare (Tillbehör) Se separat instruktion _B.pdf 3

44 Maskinbeskrivning Nr Benämning Symbol Funktion 5 Bränslenivåmätare Visar bränsletankens innehåll. 6 Förvärmningslampa Lyser när förvärmning av dieselmotorn pågår och startströmställaren är i läge I. 7 Reserv 8 Felindikeringslampa, "Ej allvarligt fel" Indikerar fel samt visar felkod tillsammans med vred 9. Se felkoder vid flik X i maskinpärmen. 9 Diagnostic "PÅ" Kollar felkod tillsammans med lampa 8 och Bläddra i felkoder Vridning åt höger (+): Stegar framåt. Vridning åt vänster (-): Stegar bakåt. 2 Hastighetsmätare (Tillbehör). Den yttre skalan visar hastigheten i km/h. Den inre skalan visar hastigheten i mph. 22 Felindikeringslampa, Allvarligt fel Stoppa motorn. 23 Varvtalsvred för Dieselmotor 900 = Tomgångsvarvtal 500 = Varvtal för lastning/lossning 2200 = Arbets - och transportvarvtal 24 Amplitudväljare. I vänsterläge erhålles låg amplitud. I läge 0 är vibrationen avstängd. I höger läge erhålles hög amplitud. 25 CMV väljare (Tillbehör). Läge 50 ger visning på yttre skalan. Läge 50 ger visning på inre skalan. 26 Timräknare Gångtiden för dieselmotorn visas i timmar. 27 Bromsvarningslampa Lampan lyser när parkerings eller reservbromsreglaget är nedtryckt och bromsarna är tillslagna. 28 Varningslampa, oljetryck Lampan lyser om smörjoljetrycket i dieselmotorn är för lågt. Stoppa omedelbart motorn och sök felet. 29 Varningslampa, hydrauloljefilter Om lampan lyser när dieselmotorn går på fullvarv skall hydrauloljefiltret bytas. 30 Varningslampa, luftfilter Om lampan lyser när dieselmotorn går på fullvarv skall luftfiltret rengöras eller bytas. 3 Varningslampa, batteriladdning Om lampan lyser när dieselmotorn är igång, laddar inte generatorn. Stoppa dieselmotorn och sök felet. 32 Varningslampa, hydrauloljetemperatur Om lampan lyser är hydrauloljan för varm. Kör inte välten, kyl ner oljan genom att låta dieselmotorn gå på tomgång samt sök felet _B.pdf

45 Maskinbeskrivning Nr Benämning Symbol Funktion 33 Varningslampa, motortemperatur Om lampan lyser är motorn för varm. Stanna omedelbart motorn och sök felet. Se även motorns handbok. 34 Varningslampa, låg bränslenivå När lampan tänds finns det endast bränsle för en kortare körtid. Tanka snarast möjligt. 35 Hastighetsväljare Läge : Arbetsläge Läge 2: Används om valsen slirar. Läge 3: Används om bakdäcken slirar. Läge 4: Transportläge 37 Nödstopp I intryckt läge aktiveras nödstoppet. Bromsen slår till och motorn stannar. Var beredd på ett hastigt stopp. 38 Vibration Till/Från, strömbrytare Då strömbrytaren trycks in och släppes kopplas vibrationerna in, ytterligare en tryckning och vibrationerna kopplas ur. Ovanstående gäller enbart när amplitudväljaren 7 är i läge Hög eller Låg. 39 Fram/Backreglage Innan dieselmotorn startas skall reglaget stå i neutralläge, motorn går inte att starta i med reglaget i andra lägen. Vältens körriktning och hastighet regleras med fram/backreglaget. Förs spaken framåt går välten framåt osv. Hastigheten för välten är proportionell mot spakens avstånd från neutralläget. Ju längre från neutral ju högre hastighet. 40 Signalhorn, strömbrytare I intryckt läge ljuder signalhornet. 4 Antispinfunktion (Tillbehör) Vredet i vänster läge ger optimerad antispin-funktion framåt. Vredet i mitt-läge ger optimerad antispin-funktion bakåt. Ställ vredet i höger läge vid transportkörning. 42 Parkeringsbroms Till/Från I höger läge så aktiveras parkeringsbromsen och maskinen stannar med motorn igång. Använd alltid parkeringsbromsen vid stillastående på lutande underlag _B.pdf 33

46 Maskinbeskrivning Manöverorgan i hytt Förbandslåda (tillbehör) 6 Fig. Hyttak, fram Fig. Hytt, höger sida Fig. Hytt höger sida (tillbehör AC) 2 3 Fig. Hytt, bak Fig. Hyttak, bak _B.pdf

47 Maskinbeskrivning Funktionsbeskrivning av instrument och reglage i hytt Nr Benämning Symbol Funktion Arbetsbelysning fram, strömbrytare Trycks in och främre arbetsbelysning tänds. 2 Arbetsbelysning bak, strömbrytare Trycks in och bakre arbetsbelysning tänds. 3 Torkare fram, strömbrytare Trycks ned och främre torkare träder i funktion. 4 Torkare bak, strömbrytare Trycks ned och bakre torkare träder i funktion. 5 Spolning av främre och bakre vindrutor, strömbrytare Tryckning i överkant ger spolning på främre rutan. Tryckning i nederkant ger spolning på bakre rutan. 6 Säkringsdosa (hytt) Innehåller säkringar för elsystemet. Se under rubrik "Elsystem" i skötsel handboken för beskrivning av de olika säkringarnas funktion. 7 Värmereglage I högeläge erhålles maximal värme. I vänsterläge är värmen avstängd. 8 Luftfläkt, strömbrytare I vänsterläge är fläkten avstängd. I höger ökar luftmängden i hytten i tre steg. 9 Recirkulation av hyttluft, strömbrytare I vänsterläge är den recirculerande luftmängden maximal. I högerläge minimal. 0 Temperaturgivare Känner av innertemperaturen. Får ej övertäckas. Luftkonitionering, strömbrytare Startar och stoppar luftkonditioneringen. 2 Handboksfack Förvaringsutrymme för vältens säkerhets- och instruktionshandböcker. 3 Hammare för nödutrymning Vid nödutrymning av hytt, lossa hammaren och krossa BAKRE rutan _B.pdf 35

48 Maskinbeskrivning Elsystem Fig. Instrumentpanel. Säkringsdosor (4 st) 2. Snabbskruvar 3. Reläer Säkringar Det elektriska regler- och kontrollsystemet är avsäkrat med 27 säkringar och 2 reläer. Antalet är beroende på hur mycket extra utrustning den aktuella maskinen har. De fyra säkringsdosorna (), och reläerna (3) är placerade bakom den nedre instrumentplåten, Vilken lossas genom att vrida de fyra snabbskruvarna (2) ett /4 varv. Maskinen är utrustad med 2 V elsystem och växelströmsgenerator _B.pdf

49 Maskinbeskrivning Säkringar på maskin Fig. Säkringsdosor, vänster och höger sida Figuren visar de olika säkringarnas placering. Tabellen nedan visar säkringarnas amperestyrka samt funktion. Samtliga säkringar är av s.k. flatstiftstyp. Färdskrivare och minne till radio är avsäkrade vid batterifrånskiljaren med 0,5A respektive 3A. Säkringsdosor, vänster sida Säkringsdosor, höger sida. Bromsventil, startrelä, timräknare 7.5A. * Arbetsbelysning vänster 20A 2. VBS-relä 7.5A 2. * Arbetsbelysning höger, Instrumentbelysning 3. Indikeringspanel 7.5A 3. * Huvudstrålkastare vänster 7.5A 4. Signalhorn 7.5A 4. * Huvudstrålkastare höger, ** Instrumentbelysning 5. * Låg/Hög hastighet/avjämnarblad 7.5A 5. Reserv 6. * Backalarm 3A 6. Reserv 7. Instrumentering 7.5A 7. * Roterande varningsljus 0A 8. * Packningsmätare 3A 8. * Blinkers huvudsäkring 0A 9. * Roterande varningsljus 7.5A 9. * Positionsljus vänster fram och bak 7.5A 0. * Anti-spin/DCO 7.5/0A 0. * Positionsljus höger fram och bak 5A. * Torkarmotor Fram, simpel hytt 20A. * Blinkers vänster fram, bak och sida 5A 2. * 2-volts uttag hytt/innerbelysning simpel hytt * Tillbehör * Tillbehör 20A 7.5A 20A 2. * Blinkers höger fram, bak och sida 5A ** När trafikbelysning är monterad _B.pdf 37

50 Maskinbeskrivning Fig. Säkringsdosa i hyttak. Air condition, 20A kondensorfläktar 2. Främre hyttstrålkastare, 0A Radio 3. Inre hyttelysning 5A 4. Air-Condition fläkt 25A 5. Bakre 0A vindrutetorkare/spolning 6. Främre vindrutetorkare/spolning 0A Säkringar i hytt Elsystemet i hytten har en egen säkringsdosa, som är placerad i främre delen av högra sidan i hyttaket. Figuren visar de olika säkringarnas amperestyrka samt funktion. Samtliga säkringar är av så kallad flatstiftstyp. Huvudsäkringar 3 Det finns fyra huvudsäkringar (2). Dessa finns bakom batterifrånskiljaren. Man behöver lossa de tre skruvarna för att få loss plastkåpan. Säkringarna är av typen flatstift. Fig. Motorrum. Startrelä 2. Huvudsäkringar 3. Förvärmningsräler 2 Startreläet () och förvärmningsreläerna (3) för dieselmotorn är även monterade här. Matning standard 30A (Grön) Matning hytt * 50A (Röd) Matning belysning * 40A (Orange) Matning Air condition * 30A (Grön) * Tillbehör _B.pdf

51 Maskinbeskrivning Säkringar vid batterifrånskiljare 5 Säkringars placering vid batterifrånskiljaren i motorrrumet. QSB-motor (tändning) 5A Diagnostiklampor motor 5A ECM elektronik 30A Eluttag, 2V 0A Fig. Motorrum. QSB-motor (tändning) 2. Diagnostiklampor motor 3. ECM elektronik 4. Säkring, Elluttag 2V 5. Eluttag 2V 6. Reserv Reläer Fig. Instrumentpanel K2 K3 K4 K6 K7 K8 K9 K0 VBS relä Huvudrelä Signalhorn relä Bränslenivå relä * Back alarm relä * Ljus relä * Blink relä Broms relä * Tillbehör _B.pdf 39

52 Maskinbeskrivning 2 3 Reläer i hytt För att byta reläerna för air conditionfläkt och kondensorfläkt på hyttaket samt radion. skruva bort instrumentpanel (). 4 Fig. Hyttak fram. Instrumentplåt 2. K30 Relä för air condition fläkt 3. K3 Relä för kond- fläktar + radio 4. Säkringsdosa _B.pdf

53 Handhavande Handhavande Före start Batterifrånskiljare - Tillslag Glöm inte att utföra daglig skötsel. Se instruktionerna för skötsel. Batterifrånskiljaren sitter placerad i motorrummet. Ställ nyckeln () i tillslaget läge. Hela välten är nu strömförsörjd. Motorhuven skall vara olåst under körning för att snabbt kunna bryta batterispänningen vid behov. Fig. Motorrum. Batterifrånskiljare 3 2 Fig. Förarstol. Låsspak - Längdinställning 2. Handtag - Viktinställning 3. Låsspak - Rattlutning Förarstol - Inställning Ställ in förarstolen så att sittställningen blir bekväm och manöverreglagen lätt åtkomliga. Stolen har nedanstående inställningsmöjligheter. - Längdinställning () - Viktinställning (2) Rattlutningen kan justeras om låsspaken (3) frigöres, lås fast rattstången i sitt nya läge. Kontrollera alltid att stolen är i låst läge innan körning påbörjas _B.pdf 4

54 Handhavande Fig. Förarplats. Låsspak - runtsvängning (Tillbehör) 2. Låsspak - rattlutning 3. Låsspak - längdinställning 4. Handtag - ryggstödslutning 5. Handtag - viktinställning 5 Manöverenhet - Inställning Manöverenheten har två inställningsmöjligheter, runtsvängning samt rattlutning. Runtsvängning kan utföras om spaken () drages uppåt. Rattlutningen kan justeras om låsspaken (2) frigöres, lås fast rattstången igen i sitt nya läge. Stolen har nedanstående inställningsmöjligheter: - Längdinställning (3) - Lutning av ryggstöd (4) - Viktinställning (5) Kontrollera alltid att stolen är i låst läge innan körning påbörjas Fig. Förarplats. Handtag - längdinställning 2. Ratt - höjdinställning 3. Ratt - sittdynslutning 4. Ratt - ryggstödslutning 5. Ratt - armstödslutning 6. Ratt - svankstödsinställning 4 5 Förarstol i hytt - Inställning Manöverenheten har tre inställningsmöjligheter, tväråkning, rundsvängning, samt rattlutning. Ställ in förarstolen så att sittställningen blir bekväm och manöverreglagen lätt åtkomliga. Stolen har följande inställningsmöjligheter : - Längdinställning () - Höjdinställning (2) - Lutning av sittdyna (3) - Lutning av ryggstöd (4) - Lutning av armstöd (5) - Svankstödsinställning (6) Kontrollera alltid att stolen är i låst läge innan körningen påbörjas _B.pdf

55 Handhavande Fig. Instrumentpanel. Startströmställare 0. Voltmätare (Tillbehör) 5. Bränslemätare 6. Förvärmningslampa 26. Drifttimräknare 27. Bromslampa 28. Oljetryckslampa 3. Laddningslampa Instrument och lampor - Kontroll Vrid strömbrytaren () till mittläget, alla varningslamporna skall nu vara tända i ca 5 sekunder och summern ljuda. Kontrollera under denna tiden att varningslamporna lyser. Kontrollera att voltmätaren (0) visar minst 2 volt, och att bränslemätaren (5) ger utslag. Kontrollera att varningslamporna för laddning (3), oljetryck (28) och parkeringsbroms (27) lyser. Drifttimräknaren (26) registrerar och visar antalet timmar som dieselmotorn går. Förvärmningslampan (6) skall lysa. 42 Parkeringsbroms - Kontroll Tillse att parkeringsbromsvredet (42) är i aktiverat läge. Välten kan börja rulla när dieselmotorn startas på lutande underlag om inte parkeringsbromsen är aktiverad. Fig. Reglagepanel 42. Parkeringsbromsvred _B.pdf 43

56 Handhavande Interlock Välten är utrustad med Interlock. Dieselmotorn stängs av efter 4 sek. om man reser sig upp från förarstolen. Detta inträffar vare sig fram/backreglaget är i neutraleller drivläge. Om parkeringsbromsen är aktiverad så stannar inte dieselmotorn. Sitt ner vid all körning! Förarplats Om hytt är monterad på välten, använd alltid det då befintliga sitsbältet (), tillsammans med skyddshjälm. 2 Byt alltid sitsbältet () till ett nytt, då bältet blivit slitet eller har utsatts för stora krafter. 3 4 Kontrollera att plattformens gummielement (3) är hela, om elementen är slitna påverkas komforten negativt. Fig. Förarplats. Sitsbälte 2. Hytt 3. Gummielement 4. Halkskydd Tillse att plattformens halksskydd (4) är i god kondition, byt till nya om friktionen är dålig. Om maskinen är utrustad med hytt, tillse att dörren är stängd vid förflyttning _B.pdf

57 Handhavande Sikt Tillse att sikten, både framåt och bakåt, är fullgod före start. Alla hyttrutor skall vara rena och backspeglar inställda för god bakåtsikt. Fig. sikt _B.pdf 45

58 Handhavande 37 Fig. Reglagepanel 37. Nödstopp 39. Fram/Backreglage 42. Parkeringsbromsvred Start Start av dieselmotor Drag upp nödstoppet (37) och aktivera parkeringsbromsen (42). Ställ fram/backreglaget (39) i neutralläge. Dieselmotorn går inte att starta vid övriga lägen på reglaget. Ställ amplitudväljaren (24) för Låg/Hög vibration i läge O. Sätt varvtalsreglaget (23) i läge för tomgång. Vrid startströmbrytaren () åt höger till första läget, nu lyser förvärmingslampan (6). När lampan slocknat vrides vredet till startläge och släpps så snart motorn startat. Detta är framförallt viktigt vid kallstart av maskinen. Kör inte med startmotorn för länge, gör hellre ett uppehåll någon minut om dieselmotorn inte startar. Varmkör dieselmotorn på tomgång under några minuter, längre tid om lufttemperataturen är under +0 C (50 F) Fig.Instrumentpanel. Startströmställare 0. Voltmätare (Tillbehör) 6. Förvärmningslampa 23. Varvtalsreglage 24. Amplitudväljare 27. Bromslampa 28. Oljetryckslampa 3. Laddningslampa Kontrollera under varmkörningen att varningslamporna för oljetryck (28) och laddning (3) är släckta, samt att voltmätaren (0) visar 3-4 volt. Varningslampan (27) för parkeringsbroms, skall fortfarande vara tänd. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Vid uppstart och körning med kall maskin, kall hydraulolja, är bromssträckorna längre än när oljan har uppnått normal drifttemperatur _B.pdf

59 Handhavande Körning Körning av vält Maskinen får ej under några omständigheter köras från marken. Föraren måste sitta i förarsätet vid all körning. 3 Fig. Instrumentpanel 3. Varvräknare (Tillbehör) 23. Varvtalsvred 23 Vrid varvtalsvredet (23) till läge 2200 rpm. Avaktivera parkeringsbromsen och kontrollera att styrningen fungerar genom att vrida ratten en gång åt höger och en gång åt vänster, när välten står stilla. Kontrollera att arbetsområdet framför och bakom välten är fritt _B.pdf 47

60 Handhavande Avaktivera parkeringsbromsvredet (42) och kontrollera att varningslampan för parkeringsbroms nu är släckt. Var beredd att välten kan börja rulla om den står i en lutning. Fig. Reglagepanel 35. Hastighetsväljare 39. Fram/Backreglage 42. Parkeringsbromsvred Ställ hastighetsväljaren (35) i önskat läge, se dekal på reglagepanelen. Max-hastigheter Låg vals/låg bakaxel 3 km/h Hög vals/låg bakaxel 5 km/h Låg vals/hög bakaxel 4 km/h Hög vals/hög bakaxel 8 km/h Läge hög/hög får endast användas vid transportkörning på jämt underlag. För fram/backreglaget (39) försiktigt framåt eller bakåt beroende på önskad körriktning. Hastigheten ökar ju längre man för reglaget från neutralläget. Hastigheten skall alltid regleras med fram/backreglaget, aldrig med motorns varvtal. Kontrollera parkeringsbromsens funktion genom att aktivera parkeringsbromsvredet (42) när välten går sakta framåt _B.pdf

61 Handhavande 2 30 Kontrollera under körningen att mätarna visar normala värden. Vid onormala värden eller om summern börja ljuda, stoppa omedelbart välten och dieselmotorn. Kontrollera samt åtgärda fel, se även kapitel för skötsel samt motorns handbok. Om varningslampan för luftfilter (30) tänds under körning (vid fullvarv på dieselmotorn), skall huvudfiltret rengöras eller bytas, se Skötselhandboken. Fig. Instrumentpanel. Hydrauloljetemperatur (Tillbehör) 2. Motortemperatur (Tillbehör) 30. Varningslampa, luftfilter Körning på besvärliga underlag Om maskinen skulle fastna ställ vredet för drivning enligt nedan. Om valsen slirar: Vrid vredet (35) till Läge 2 Om bakdäcken slirar: Vrid vredet (35) till Läge 3. När maskinen återfått fäste ställ vreden i ursprungligt läge. Fig. Reglagepanel 35. Hastighetsväljare 2. Läge 2 3. Läge _B.pdf 49

62 Handhavande Vibration 24 Amplitud/frekvens - Omställning Vibrering på valsarna kan ställas i två lägen och omställning sker med strömbrytare (24). Med vredet i vänsterläge erhålles låg amplitud/hög frekvens, i högerläge hög amplitud/låg frekvens. Amplitudinställning får inte göras när vibrationerna är igång. Stäng först av vibrationerna och vänta tills de upphört, innan amplitudinställning sker. Fig. Instrumentpanel 24. Amplitudväljare Låg/0/Hög 38 Manuell vibration - Tillslag Vibrering bör inte ske med stillastående vält, underlag och maskin kan skadas. Fig. Reglagepanel 38. Strömbrytare, vibration Till/Från In och urkoppling av vibrering sker med strömbrytaren (38) på framsidan av fram/backreglaget. Slå alltid ifrån vibreringen innan välten stannat helt. Om parkeringsbromsen är aktiverad så stannar inte dieselmotorn _B.pdf

63 Handhavande Bromsning Fig. Reglagepanel 37. Nödstopp 39. Fram-/Backreglage Fig.Reglagepanel 38. Strömbrytare vibration Till/Från 39. Fram/Backreglage 42. Parkeringsbromsvred Nödbromsning Normalt sker bromsning med fram/backreglaget. Den hydrostatiska transmissionen bromsar välten när reglaget förs mot neutralläget. Dessutom finns en lamellbroms i valsmotorn och bakaxeln som fungerar som reservbroms vid körning, samt parkering vid stillastående. Vid nödbromsning, tryck ner nödstoppet (37), håll fast i ratten och var beredd på ett hastigt stopp. Bromsarna slår till och dieselmotorn stannar. Efter nödbromsning, återför fram/backreglaget till neutralläge, samt drag upp nödstoppet (37). Då välten är utrustad med Interlock så måste man sitta ner i förarstolen för att kunna återstarta motorn. Normal bromsning Slå ifrån vibrationerna genom att trycka in strömbrytaren (38). Stanna välten genom att ställa fram/backreglaget (39) i neutralläge. Vrid tillbaka varvtalsreglaget till tomgångsläget och låt motorn gå på tomgång några minuter för nedkylning. Vid uppstart och körning med kall maskin, kall hydraulolja, är bromssträckorna längre än när oljan har uppnått normal driftstemperatur. Aktivera parkeringsbromsvredet (42), även vid kortare stopp på lutande underlag _B.pdf 5

64 Handhavande 2 Avstängning Titta på instrument och varningslampor ifall några felindikationer visas, stäng av belysning och andra elfunktioner. Vrid startströmbrytaren () åt vänster till avstängd läge. Fäll över instrumentskyddet, (på vältar utan hytt) samt lås detta. Fig. Instrumentpanel. Startströmbrytare 2. Panel för varningslampor Parkering Batterifrånskiljare Vid arbetspassets slut skall batterifrånskiljaren () slås ifrån och nyckeln tas ur. Detta förhindrar urladdning av batteriet, samt försvårar för obehöriga att starta och köra maskinen. Lås även huvarna till motorrummet. Fig. Traktorram, vänster bak. Batterifrånskiljare Blockering av vals Lämna aldrig välten med motorn igång utan att trycka ned reserv/parkeringsbromsknappen. Se till att välten parkeras på trafiksäker plats. Blockera valsarna mot underlaget om välten placeras på lutande underlag. Fig. Uppställning. Bromsblock Tänk också på frysrisken vintertid. Fyll frostskyddsvätska i dieselmotorns kylsystem samt i spolarvätskebehållaren i hytt. Se även skötselinstruktionen _B.pdf

65 Långtidsuppställning Långtidsuppställning Vid längre uppställningstid än en månad måste nedanstående anvisningar följas. Åtgärderna gäller för en stilleståndstid upp till 6 månader. Före återanvändning av välten måste nedan * märkta punkter återställas. Fig. Väderskyddad vält Tvätta maskinen och bättra på färgytor för att undvika rostbildning. Behandla utsatta detaljer med rostskyddsmedel, smörj maskinen grundligt och applicera fett på ev. omålade ytor. Dieselmotor * Se tillverkarens anvisningar i motorns instruktionsbok, som medföljer maskinen. Batteri * Demontera batteriet från maskinen, rengör det utvändigt, kontrollera att vätskenivån är korrekt (se under rubriken "Var 50:e drifttimme") samt underhållsladda batteriet en gång per månad. Luftrenare, avgasrör * Täck luftrenaren (se under rubriken "Var 50:e drifttimme" samt under rubriken "Var 000:e drifttimme) eller dess inloppsöppning med plast eller tejp, även avgasrörets öppning skall täckas. Detta utföres för att förhindra fuktinträngning i motorn. Bränsletank Fyll bränsletanken helt, för att förhindra att kondensvatten uppstår. Hydraultank Fyll hydraultanken till översta nivåmarkeringen (se under rubriken "Var 0:e drifttimme"). Däck (Allväders-) Tillse att lufttrycket är 220 kpa (2,2 kp/cm 2 ) _B.pdf 53

66 Långtidsuppställning Styrcylinder, gångjärn, etc. Infetta styrcylinderns kolvstång med konserveringsfett. Även gångjärnen till motorrummens och hyttens dörrar, samt fram/back-reglagets bägge ändar (blanka delar) infettas (se under rubriken "Var 500:e drifttimme"). Kåpor, presenning * Fäll över instrumentskyddet över instrumentpanelen. * Täck över hela maskinen med en presenning, som måste sluta en bit över marken. * Förvara om möjligt maskinen inomhus och helst i lokal med jämn temperatur _B.pdf

67 Övrigt Övrigt Vikt: se lyftskylt på välten Lyftning Lyftning av vält Maskinens maximala vikt avläses på lyft skylten (). Se också Tekniska specifikationer. Lyftdon såsom kättingar, stållinor, stroppar och lyftkrokar måste vara dimensionerade enligt gällande säkerhetsbestämmelser för lyftdon. Gå inte under hängande last! Se till att lyftdonets krokar sitter säkert i sina lägen. Fig. Vält förberedd för lyft. Lyftskylt 3 Låsning av styrled Innan välten lyfts måste styrleden låsas mot plötslig vridning. 4 2 Fig. Styrled i låst läge. Låsarm 2. Låssprint 3. Låsdubb 4. Låsöra Vrid på ratten så att maskinen står i läge för körning rakt fram. Tryck ner reserv/parkeringsbromsknappen. Drag ur den understa wireförsedda låssprinten (2), drag upp den wireförsedda låsdubben (3). Fäll ut låsarmen () samt placera den över låsörat (4) på traktorramen. Montera låsdubben (3) i hålen genom låsarm () och låsöra (4), säkra dubbens läge med låssprinten (2) _B.pdf 55

68 Övrigt Låsning av styrled Innan välten lyfts måste styrleden låsas mot plötslig vridning. 2 Fig. Styrledslås, låst. Låshandtag 2. Låsdubb 3 Vrid på ratten så att maskinen står i läge för körning rakt fram. Aktivera parkeringsbromsen. Främre ram skall stå i linje med bakre ram. Lyft lås i handtag () samtidigt som den vrids medurs. Se till att dubb (2) hamnar i läge enligt bild. Bygel skall ha kontakt med yta på gjuten hållare. Om detta inte skett beror det troligen av att maskinhalvorna ej är i linje, styr då maskin så detta sker. Upplåsning av styrled Glöm inte att återställa styrledslåset till öppet läge före körning. 4 2 Fäll tillbaka låsarmen () samt säkra den i låsörat (4) med låsdubben (3). Sätt i den understa wireförsedda låssprinten (2) för att säkra låsdubben (3). Låsörat (4) är placerat på valsramen. Fig. Styrled i öppet läge. Låsarm 2. Låssprint 3. Låsdubb 4. Låsöra _B.pdf

69 Övrigt Upplåsning av styrled Glöm inte att återställa styrledslåset på styrleden till öppet läge före körning. 2 Fig. Styrledslås, öppet. Låshandtag 2. Låsdubb Lyft lås i handtag santidigt som den vrids moturs. Se till att lås hamnar i läge på dubb genom att försöka vrida handtaget medurs eller moturs utan att lyfta låset. Bogsering/Bärgning Välten kan förflyttas upp till 300 meter (330 yards) enligt följande alternativ. 2 2 Alternativ Kortare bogsering med fungerande dieselmotor Tryck ner reserv/parkeringsbromsknappen, samt stoppa tillfälligt dieselmotorn. Blockera valsarna med bromsblock som säkerhet mot rullning. Fig. Framdrivningspump. Bogserventil 2. Låsmutter Lossa bägge bogserventilerna () (mittersta sexkantmuttern) tre varv moturs, håll emot på flerfunktionsventilen (2) (nedersta sexkantmuttern). Ventilerna sitter på framdrivningspumpen. Starta dieselmotorn och låt den gå på tomgång. Välten kan nu bogseras och även styras, om styrsystemet är i fungerande skick _B.pdf 57

70 Övrigt Alternativ 2 Kortare bogsering då dieselmotorn inte fungerar Blockera valsen och hjulen med bromsblock som säkerhet mot rullning, välten kan börja rulla när bromsarna lossas mekaniskt. 2 Lossa först bägge bogserventilerna enligt alternativ. Sätt in en stålstång i pumpreglaget (2) och pumpa genom att föra stången upp och ner tills bromsarna frigörs eller tills ett visst hydrauliskt motstånd känns. Bromsarna har nu släppt och välten kan bogseras med LÅG hastighet. Fig. Pump för frigörning av broms. Handtag för aktivering av bromsen 2. Pumpreglage Efter bogsering. Dra i handtaget () och bromsen aktiveras. Lås alltid pumpen med hänglås, då den inte används _B.pdf

71 Övrigt Bromsfriläggningspump Blockera valsarna med bromsblock som säkerhet mot rullning. Välten kan börja rulla när bromsarna lossas hydrauliskt. Friläggningspumpen har ett skydd () monterat som måste tas bort före bromsfriläggning. Fig. Bromsfriläggningspump med skydd. Skydd 2 3 Möjliggör bogsering : Tryck in bromsfriläggningsknappen (3). Pumpa med armen (2) tills bromsarna är frilagda. Välten kan nu bogseras. Efter bogsering dras bromsfriläggningsknappen (3) ut och bromsen aktiveras. Om dieselmotorn är åter i fungerande skick och startas återaktiveras bromsen om matartryck uppnås. Fig. Bromsfriläggningspump 2. Pumparm 3. Bromsfriläggningsknapp Maskinen får inte förflyttas med högre hastighet än 3 km/h (2 mph) och inte längre än 300 meter (330 yards). I annat fall föreligger risk för skador på drivmotorerna _B.pdf 59

72 Övrigt Bogsering av vält Vid bogsering/bärgning måste välten motbromsas, använd alltid bogserstång, välten har nu ingen bromsförmåga. Välten måste bogseras långsamt, max 3km/h (2 mph) samt endast en kortare sträcka, max 300m (330 yards). Vid bogsering/bärgning av en maskin så måste bogserdonet anslutas i de bägge lyfthålen. Dragkraften ska verka i maskinens längsled enligt figur. Max total dragkraft 40 kn (9048 lbf). Fig. Bogsering Återställ vidtagna bogseråtgärder enligt alternativ eller 2 på föregående sidor. Vält förberedd för transport Lås styrleden före lyft och transport, följ instruktionerna under respektive rubrik. Blockera valsarna med bromsblock () som förankras i transportfordonet. 3 Fig. Transport. Bromsblock 2. Pallning 3. Spännband 2 3 Palla (2) under valsramen för att undvika överbelastning av valsens gummiupphängning vid fastspänningen. Spänn fast välten med spännband i alla fyra hörnen, dekaler (3) visar fästpunkterna. Glöm inte att återställa styrledslåset till öppet läge innan välten startas igen _B.pdf

73 Körinstruktioner - Sammanfattning Körinstruktioner - Sammanfattning. Följ SÄKERHETSFÖRESKRIFTERNA i Säkerhetshandboken. 2. Försäkra er om att alla instruktionerna i HANDBOKEN FÖR SKÖTSEL/UNDERHÅLL har följts. 3. Ställ batterifrånskiljaren i läge TILL. 4. Ställ fram/back-reglaget i läge NEUTRAL. 5. Ställ vibrationsströmställaren för Manuell/Automat i läge Ställ varvtalsvredet i läge för tomgång (900 rpm). 7. Starta motorn och varmkör den. 8. Ställ varvtalsvredet i arbetsläge (2200 rpm). 9. Ställ reserv/parkeringsbromsen i uppdraget läge. 0. Kör välten. hantera fram/back-reglaget försiktigt.. Kontrollera bromsarna. var observant på att bromssträckan blir längre om välten är kall. 2. Vibrera endast då välten är i rörelse. 3. VID FARA: - Tryck ner NÖDSTOPPET - Håll fast i ratten. - Förbered er på ett hastigt stopp. 4. Vid parkering: - Aktivera parkeringsbromsen. - Stanna motorn och blockera vals och hjul. 5. Vid lyftning: - Se avsnittet i Instruktionsmanualen. 6. Vid bogsering: - Se avsnittet i Instruktionsmanualen. 7. Vid transport: - Se avsnittet i Instruktionsmanualen. 8. Vid bärgning - Se avsnittet i Instruktionsmanualen _B.pdf 6

74 Körinstruktioner - Sammanfattning _B.pdf

75 Felförebyggande underhåll Felförebyggande underhåll För att maskinen skall fungera tillfredställande och till lägsta möjliga kostnad, krävs fullständigt underhåll. Avsnittet Underhåll innehåller de periodiska underhållsarbeten som skall genomföras på maskinen. De rekommenderade underhållsintervallerna förutsätter att maskinen används under normala miljöoch arbetsförhållanden. Ankomst och Leveranskontroll Innan maskinen lämnar fabriken så testas den och injusteras. Vid ankomst, innan leverans till kund, måste en leveranskontroll ske enligt garantidokumentets checklista. Eventuella transportskador skall omedelbart anmälas till transportföretaget, då dessa ej täcks av produktgarantin. Garanti Garantin är giltig endast om den föreskrivna leveranskontrollen och de separata service inspektionerna är gjorda enligt Garantidokumentet, samt att maskinen registrerats för garantistart. Garantin gäller ej om skador skett på grund av otillräcklig service, felanvändning av maskinen, användning av smörjmedel och hydrauloljor som ej överstämmer med de angivna i manualen, eller att andra justeringar gjorts utan rätt behörighet _B.pdf 63

76 Felförebyggande underhåll _B.pdf

77 Underhåll - Smörjmedel och symboler Underhåll - Smörjmedel och symboler Vätskevolymer Bakaxel - Differential 2,5 liter 3,2 qts - Planetväxel 3,6 liter/sida 3,7 qts/side - Fördelningslåda,9 liter 2,0 qts/side Valsväxel 5 liter 5,3 qts Valskassett 2,3 liter/sida 2, qts Hydraultank 52 liter 3,74 gal Olja i hydraulsystem 43 liter 45,4 qts Smörjolja, Dieselmotor 6,5 liter 7,4 qts Kylvätska, Dieselmotor 26 liter 27,4 qts Använd alltid högklassiga smörjmedel i anvisad mängd. För stor mängd fett eller olja kan medföra varmgång med snabb förslitning som följd. Vid körning i extremt hög eller låg ytterlufttemperatur krävs andra driv- och smörjmedel. Se under kapitlet "Speciella anvisningar" eller kontakta Dynapac _B.pdf 65

78 Underhåll - Smörjmedel och symboler MOTOROLJA Lufttemperatur -5 C C (5 F-22 F) Dynapac Engine oil 200 P/N (5 liter), P/N (20 liter) HYDRAULOLJA Lufttemperatur -5 C C (5 F-22 F) Dynapac Hydraulic 300 P/N (20 liter), P/N (209 liter) Lufttemperatur över +50 C (22 F) Shell Tellus S2 V00 eller motsvarande. BIOLOGISK HYDRAULOLJA, PANOLIN Maskinen kan från fabrik vara fylld med biologisk nedbrytbar olja. Vid byte/påfyllning måste motsvarande användas. PANOLIN HLP Synth 46 ( BIOLOGISK HYDRAULOLJA Maskinen kan från fabrik vara fylld med biologisk nedbrytbar olja. Vid byte/påfyllning måste motsvarande användas. BP Biohyd SE-S46 VALSOLJA Lufttemperatur -5 C C (5 F-04 F) Dynapac Drum Oil 000 P/N (5 liter), P/N (20 liter) FETT Dynapac Roller Grease (0.4kg) för midjeleden. Shell Retinax LX2 för övriga smörjställen. BRÄNSLE Se motorns handbok. - - P/N TRANSMISSIONSOLJA Lufttemperatur -5 C C (5 F-04 F) Lufttemperatur 0 C (32 F) - över +40 C (04 F) KYLVÄTSKA Frostsäkert till ca -37 C (-34,6 F). Dynapac Gear oil 300 Shell Spirax AX 85W-40, API GL-5 eller motsvarande. Dynapac coolant 00, (blandas 50/50 med vatten). P/N (5 liter), P/N (20 liter), P/N (209 liter) P/N _B.pdf

79 Underhåll - Smörjmedel och symboler Skötselsymboler Motor, oljenivå Lufttryck Motor, oljefilter Luftfilter Hydrauloljetank, nivå Batteri Hydraulolja, filter Återvinning Transmission, oljenivå Bränslefilter Vals, oljenivå Kylvätska, nivå Olja för smörjning _B.pdf 67

80 Underhåll - Smörjmedel och symboler _B.pdf

81 Underhåll - Skötselschema Underhåll - Skötselschema Service och tillsynspunkter Fig. Service och tillsynspunkter Kylargaller 4. Skrapor 27. Motorns upphängning, 4 st 2. Oljenivå, dieselmotor 5. Valsolja, nivåplugg, 2 st 28. Matarpump, bränsle 3. Bränslefilter, bränsleförfilter 6. Gummielement och fästskruvar 29. Dieselbränsle, påfyllning 4. Luftfilter 7. Styrled 30. Batteri 5. Motorhuv, gångjärn 8. Styrcylindrar, 2st 3. Kylare 6. Hydrauloljetank, nivåglas 9. Svänghjulskåpa, hydraulpumpar 32. Hydrauloljekylare 7. Luftningsfilter 20. Hjulmuttrar 33. Drivremmar, kylning, generator 8. Hydrauloljefilter, 2 st 2. Däck, lufttryck 34. Styrkedja 9. Dränering, hydrauloljetank 22. Bakaxel, differential och 35. Stollagring fördelningslåda 0. Hydraulolja, påfyllning 23. Bakaxel, planetväxlar, 2 st 36. Styrkedja. Säkringsdosa 24. Bakaxelupphängning, 2 sidor 37. Fram-/backreglage 2. Valsolja, påfyllning, 2 st 25. Oljefilter, dieselmotor 38. Friskluftsfilter * 3. Valsväxellåda 26. Dränering, bränsletank 39. Aircondition * * Tillbehör Allmänt De periodiska åtgärderna skall i första hand utföras efter uppgivet antal drifttimmar, i andra hand efter tidsperioden varje dag, varje vecka etc _B.pdf 69

82 Underhåll - Skötselschema Avlägsna alltid all utvändig smuts före påfyllning, eller vid kontroll av oljor och bränsle, och vid smörjning med fett eller olja. För motorn gäller dessutom tillverkarens anvisningar som finns i motorns instruktionsbok. Vissa underhåll och kontroller på dieselmotorer skall utföras av motorleverantörs certifierad personal. Var 0:e drifttimme (Dagligen) För sidanvisningar till avsnitten, se Innehållsförteckningen! Pos. i fig Åtgärd Anmärkning Före dagens första start 4 Kontrollera skrapinställningen Kontrollera fri kylluftcirkulation 3 Kontrollera kylvätskenivå Se motorns instruktionsbok 2 Kontrollera oljenivån i dieselmotorn Se motorns instruktionsbok 29 Fyll bränsletanken 6 Kontrollera oljenivå hydraultank Kontrollera bromsarna De 50 FÖRSTA drifttimmarna För sidanvisningar till avsnitten, se Innehållsförteckningen! Pos. i fig Åtgärd Anmärkning 2 Byt dieselmotorns smörjolja och oljefilter Se motorns instruktionsbok 3 Byt dieselmotorns bränslefilter Se motorns instruktionsbok 8 Byt hydrauloljefilter 2 Byt valsoljan _B.pdf

83 Underhåll - Skötselschema Pos. i fig Åtgärd Kontrollera att slangar och anslutningar är täta Var 50:e drifttimme (Varje vecka) För sidanvisningar till avsnitten, se Innehållsförteckningen! Anmärkning 4 Kontrollera/Rengör luftrenarens filterelement Bytes vid behov 20 Kontrollera åtdragningen av hjulmuttrar 2 Kontrollera däckens lufttryck 39 Kontrollera luftkonditioneringen Tillbehör Pos. i fig Åtgärd 22 Kontrollera oljenivån i bakaxelns differential och fördelningslåda 23 Kontrollera oljenivån i bakaxelns planetväxlar 3 Kontrollera oljenivån i valsväxellåda 5 Kontrollera oljenivån i valskassetten 32 Rengör kylarna Var 250 / 750 / 250 / 750:e drifttimme För sidanvisningar till avsnitten, se Innehållsförteckningen! Anmärkning 20, 24 Kontrollera bultförband Gäller endast vid ny eller renoverad komponent 6 Kontrollera gummielement och skruvförband 30 Kontrollera batteriet 39 Kontrollera luftkonditioneringen Tillbehör _B.pdf 7

84 Underhåll - Skötselschema Var 500 / 500:e drifttimme För sidanvisningar till avsnitten, se Innehållsförteckningen! Pos. i fig Åtgärd Anmärkning 22 Kontrollera oljenivån i bakaxelns differential och fördelningslåda 23 Kontrollera oljenivån i bakaxelns planetväxlar 3 Kontrollera oljenivån i valsväxellåda 5 Kontrollera oljenivån i valskassetten 32 Rengör kylarna 20, 24 Kontrollera bultförband Gäller endast vid ny eller renoverad komponent 6 Kontrollera gummielement och skruvförband 30 Kontrollera batteriet 39 Kontrollera luftkonditioneringen Tillbehör 3 Byt bränslefilter Se motorns instruktionsbok 5 Smörj reglage och ledpunkter 3 Rengör bränsleförfiltret 25 Byt dieselmotorns smörjolja och oljefilter Se motorns instruktionsbok 36 Smörj styrkedjan Tillbehör 35 Smörj stollagringen Tillbehör _B.pdf

85 Underhåll - Skötselschema Pos. i fig Åtgärd 3 Kontrollera oljenivån i valsväxellåda 5 Kontrollera oljenivån i valskassetten 32 Rengör kylarna Var 000:e drifttimme För sidanvisningar till avsnitten, se Innehållsförteckningen! Anmärkning 20, 24 Kontrollera bultförband Gäller endast vid ny eller renoverad komponent 6 Kontrollera gummielement och skruvförband 30 Kontrollera batteriet 39 Kontrollera luftkonditioneringen Tillbehör 3 Byt bränslefilter Se motorns instruktionsbok 5 Smörj reglage och ledpunkter 3 Rengör bränsleförfiltret 25 Byt dieselmotorns smörjolja och oljefilter Se motorns instruktionsbok 36 Smörj styrkedjan Tillbehör 35 Smörj stollagringen Tillbehör 7 Kontrollera luftningsfilter på hydraultanken 8 Byt hydrauloljefilter 9 Dränera kondensorvatten i hydrauloljetanken 26 Dränera kondensorvatten i bränsletanken 22 Byt olja i bakaxelns differential och fördelningslåda 23 Byt olja i bakaxelns planetväxlar 38 Byt friskluftsfilter i hytt Tillbehör Kontrollera dieselmotorns ventilspel Se motorns instruktionsbok 33 Kontrollera remspänningen för drivremsystem Se motorns instruktionsbok Midjeled - Åtdragning _B.pdf 73

86 Underhåll - Skötselschema Pos. i fig Åtgärd 32 Rengör kylarna Var 2000:e drifttimme För sidanvisningar till avsnitten, se Innehållsförteckningen! Anmärkning 20, 24 Kontrollera bultförband Gäller endast vid ny eller renoverad komponent 6 Kontrollera gummielement och skruvförband 30 Kontrollera batteriet 39 Kontrollera luftkonditioneringen Tillbehör 3 Byt bränslefilter Se motorns instruktionsbok 5 Smörj reglage och ledpunkter 3 Rengör bränsleförfiltret 25 Byt dieselmotorns smörjolja och oljefilter Se motorns instruktionsbok 36 Smörj styrkedjan Tillbehör 35 Smörj stollagringen Tillbehör 7 Kontrollera luftningsfilter på hydraultanken 8 Byt hydrauloljefilter 9 Dränera kondensorvatten i hydrauloljetanken 26 Dränera kondensorvatten i bränsletanken 22 Byt olja i bakaxelns differential och fördelningslåda 23 Byt olja i bakaxelns planetväxlar 38 Byt friskluftsfilter i hytt Tillbehör Kontrollera dieselmotorns ventilspel Se motorns instruktionsbok 33 Kontrollera remspänningen för drivremsystem Se motorns instruktionsbok Midjeled - Åtdragning 9 Byt olja i hydraultanken 0 Byt olja i hydraultanken 2 Byt olja i valskassetten 5 Byt olja i valskassetten 3 Byt olja i valsväxeln 37 Smörj Fram/Backreglaget 7 Kontroll av styrled 8 Kontroll av styrcylindrar 39 Översyn av luftkonditionering Tillbehör _B.pdf

87 Underhåll - Skötselschema Vartannat år För sidanvisningar till avsnitten, se Innehållsförteckningen! Pos. i fig Åtgärd Anmärkning 3 Byt kylvätska (glykol) _B.pdf 75

88 Service - Check lista Underhåll - Skötselschema _B.pdf

89 Skötselåtgärder, 0h Skötselåtgärder, 0h Var 0:e drifttimme (Dagligen) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Skrapor - Kontroll, justering Det är viktigt att tänka på att valsen flyttar sig då maskinen svänger, om man justerar närmare än nedan angivna värden så kan man skada skraporna eller få en ökad förslitning på valsen. Om erforderligt justera avståndet till vals på följande sätt: Lossa skruvarna (2) på skarpfästet. Justera därefter skrapbladet () till 20 mm från valsen. Drag fast skruvarna (2). Upprepa proceduren på dom andra skrapbladen (4st). 2 Fig. Skrapor. Skrapblad (4st) 2. Skruvar _B.pdf 77

90 Skötselåtgärder, 0h Skrapor, Pad-vals Lossa skruvarna (), justera därefter varje skraptand (2) till 25 mm (,0 in) mellan skraptand och vals. Centrera varje skraptand (2) mellan padsen. Drag fast skruvarna (). 2 Fig. Skrapor. Skruvar 2. Skraptand (8st) Flexibla skrapor (Tillbehör) Lossa skruvarna (2). Justera därefter skrapbladen () till lätt anläggning mot valsen. Drag fast skruvarna (2). 2 2 Fig. Skrapor. Skrapblad 2. Skruvar _B.pdf

91 Skötselåtgärder, 0h 2 Luftcirkulation - Kontroll Kontrollera att motorn har fri kylluftcirkulation genom skyddsgaller (2) i motorhuv. Motorhuven öppnas genom att vrida låsarmen () uppåt. Fäll upp huven till helt öppet läge och kontrollera att den röda säkerhetsspärren på vänster gasfjäder är i spärrläge. Om motorhuvens gasfjäder kopplas ifrån och huven fälls till övre läget - spärra huven, så att den inte slår igen oavsiktligt Fig. Motorhuv. Huvlås 2. Skyddsgaller Kylvätskenivå - Kontroll 2 3 Kontrollera att kylvätskenivån ligger mellan max/min markering. Iakttag största försiktighet om kylarlocket måste öppnas när motorn är varm. Använd handskar och skyddsglasögon. Fig. Vattentank. Max nivå 2. Min nivå 3. Påfyllningslock Vid påfyllning, använd kylvätska som består av 50% vatten och 50% frostskyddsmedel. Se smörjmedelsspecifikationen i denna instruktion och motorhandboken. Byt kylvätska och spola ur systemet vartannat år. Kontrollera också att luften har fri passage genom kylaren _B.pdf 79

92 Skötselåtgärder, 0h Dieselmotor - Kontroll av oljenivå Se upp för eventuella varma motordelar och varm kylare när oljestickan avlägsnas. Risk för brännskador föreligger. Stickan sitter placerad på motorns högra sida. Drag upp stickan () och kontrollera att oljenivån ligger mellan övre och undre nivåmärket. För ytterligare detaljer se motorns instruktionbok. Fig. Motorrum. Oljemätsticka Hydraultank - Kontroll av oljenivå 2 Ställ välten på plant underlag och kontrollera att oljans läge i nivåglaset () ligger mellan max - min markeringen. Fyll på hydraulolja enligt smörjmedelsspecifikationen om nivån är för låg. Fig. Hydrauloljetank. Nivåglas 2. Påfyllningsrör _B.pdf

93 Skötselåtgärder, 0h Bränsletank - Påfyllning Fyll bränsletanken varje dag, bränslet fylles till påfyllningsrörets nedre kant. Använd dieselbränsle enligt motortillverkarens specifikation. Stoppa dieselmotorn. Kortslut (tryck) påfyllningspistolen mot oisolerad del av välten före tankning, samt mot påfyllningsröret () under tankning. Fig. Bränsletank. Påfyllningsrör Tanka aldrig med dieselmotorn igång, rök inte, samt undvik bränslespill. Tanken rymmer 320 liter bränsle _B.pdf 8

94 Skötselåtgärder, 0h Bromsfunktion - Kontroll Kontrollera bromsfunktionen på följande sätt : Kontroll av nödstopp Fig. Regalgepanel. Nödstopp 2. Fram/Backreglage 2 Kör välten sakta framåt. Håll fast i ratten, var beredd på ett hastigt stopp. Tryck ned nödstoppet (). Välten ska stanna tvärt och motorn ska slås av. Efter nödstoppskontrollen, ställ fram/backreglaget (2) i neutralläge. Drag upp nödstoppet (). Starta motorn. Välten är nu körklar. Kontroll av parkeringsbroms Fig. Regalgepanel. Parkeringsbromsvred 2. Fram/Backreglage 2 Kör välten sakta framåt. Håll fast i ratten, var beredd på ett hastigt stopp. Aktivera parkeringsbromsvredet (). Välten ska stanna tvärt med motorn igång. Efter parkeringsbromskontrollen, ställ fram/backreglaget (2) i neutralläge. Återställ parkeringsbromsvredet (). Välten är nu körklar. Se även avsnitt i handboken för körning _B.pdf

95 Skötselåtgärder, 50h Skötselåtgärder, 50h Var 50:e drifttimme (Varje vecka) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Luftrenare Kontroll - Byte av huvudfilter Byt luftrenarens huvudfilter när varningslampan på kontrollpanelen lyser vid fullvarv på dieselmotorn. 6 2 Fig. Luftrenare. Låsklaffar 2. Lock 3. Huvudfilter 4. Säkerhetsfilter 5. Filterhus 6. Dammventil Lossa låsklaffarna (), drag därefter av locket (2) och drag ut huvudfiltret (3). Avlägsna inte säkerhetsfiltret (4). Rengör luftrenaren vid behov, se avsnittet Luftrenare - Rengöring. Vid byte av huvudfilter (3), sätt in ett nytt samt återmontera luftrenaren i omvänd ordning. Kontrollera dammventilens (6) kondition, byt vid behov. Vid återmontering av locket, se till att dammventilen är placerade i nedåt läge _B.pdf 83

96 Skötselåtgärder, 50h Säkerhetsfilter - Byte Byt säkerhetsfiltret mot ett nytt efter var 3:e byte av huvudfilter. Vid byte av säkerhetsfilter (), drag ut det gamla filtret ur sin hållare, sätt in ett nytt samt återmontera luftrenaren i omvänd ordning. Rengör luftrenaren vid behov, se avsnittet Luftrenare - Rengöring. Fig. Luftfilter. Säkerhetsfilter Luftrenare - Rengöring Torka av insidan av lock (2) och filterhus (5), se tidigare bild. Torka rent på båda sidor om utloppsröret. Torka även av båda ytor för utloppsröret, se vidstående bild. Kontrollera att slangklämmorna mellan filterhus och insugningsslang är åtdragna samt att slangarna är hela. Kontrollera hela slangsystemet fram till motorn. Inre kant på utloppsröret. Yttre kant på utloppsröret _B.pdf

97 Skötselåtgärder, 50h Däck - Lufttryck - Hjulmuttrar - Åtdragning 2 Kontrollera lufttrycket med en lufttrycksmätare. När däcken är vätskefyllda måste luftventilen () stå i "läge kl. 2" vid pumpning. Rekommenderat lufttryck: Se Tekniska Specifikationer. Kontrollera båda däcken. Vid byte av däck är det viktigt att båda däcken har samma rullningsradie, detta för att slirspärren i bakaxeln skall fungera korrekt. Fig. Hjul. Luftventil 2. Hjulmutter Kontrollera åtdragningsmomentet på hjulmuttrarna (2) med 630 Nm (63 kpm). Kontrollera båda hjulen och samtliga muttrar. (Gäller bara för ny maskin eller nymonterade hjul). Vid luftpåfyllning, se säkerhetshandboken som medföljer välten. Luftkonditionering (Tillbehör) - Kontroll Systemet som beskrivs i denna bok är av typen ACC (Automatisk klimat kontroll). Arbeta aldrig under välten med motorn igång. Parkera på plant underlag, blockera hjulen och tryck ned parkeringsbromsreglaget. Fig. Torkfilter. Siktglas Öppna motorhuven när enheten är i drift och kontrollera med hjälp av siktglaset () att det inte finns synliga bubblor på torkfiltret. Filtret sitter placerat på vänster sida i motorrummets framkant. Om bubblor är synliga i siktglaset är detta ett tecken på att köldmedienivån är för låg. Stoppa då enheten. Det finns risk för skada på enheten om den körs med för låg köldmedienivå _B.pdf 85

98 Skötselåtgärder, 50h Vid märkbart försämrad kapacitet på kylförmågan, rengör kondensorelementet () som är placerat på hyttakets bakkant. Rengör även kylenheten inne i hytten. Se under rubriken 2000 timmar, luftkonditionering - översyn. Fig. Hytt. Kondensorelement _B.pdf

99 Skötselåtgärder, 250h Skötselåtgärder, 250h Var 250 / 750 / 250 / drifttimme (var 3:e månad) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Bakaxelns differential - Kontroll av oljenivå Arbeta aldrig under välten med motorn igång. Parkera på plant underlag. Blockera hjulen. Fig. Nivåkontroll - differentialhus. Nivå-/Påfyllningspluggar (2 st) Torka rent samt ta bort nivå-/påfyllnadspluggarna () och kontrollera att oljenivån når upp till plugghålens underkant. Pluggarna finns på fram- respektive baksidan av bakaxeln. Vid låg nivå fyll på olja till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Rengör och återmontera pluggarna _B.pdf 87

100 Skötselåtgärder, 250h Bakaxelns fördelningslåda - Kontroll av oljenivå Arbeta aldrig under välten med motorn igång. Parkera på plant underlag. Blockera hjulen. Torka rent samt ta bort nivå-/påfyllnadspluggen () och kontrollera att oljenivån når upp till plugghålets underkant. Vid låg nivå fyll på olja till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Rengör och återmontera pluggen. Fig. Nivåkontroll - fördelningslåda. Nivå-/Påfyllningsplugg Bakaxelns planetväxlar - Kontroll av oljenivå Fig. Nivåkontroll - planetväxel. Nivå-/Påfyllningsplugg Ställ välten så att nivåpluggen () i planetväxeln står i "läge kl 9". Torka rent samt ta bort nivåpluggen () och kontrollera att oljenivån når upp till plugghålets underkant. Vid låg nivå fyll på olja till rätt nivå. Använd tansmissionsolja. Se smörjmedelspecifikation. Rengör och återmontera pluggen. Kontrollera oljenivån, på samma sätt, i bakaxelns andra planetväxel _B.pdf

101 Skötselåtgärder, 250h Valsväxellåda - Kontroll av oljenivå 3 2 Torka rent kring nivåpluggen () och lossa pluggen. Kontrollera att oljan når upp till plugghålets underkant. Vid låg nivå fyll till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Ställ valsen så att påfyllningspluggen (2) står rakt upp. Rengör och återmontera pluggarna. Fig. Nivåkontroll - valsväxellåda. Nivåplugg 2. Påfyllningsplugg 3. Avtappningsplugg Valskassett - Kontroll av oljenivå Ställ maskinen på ett plant underlag med indikatorpinnen () på insidan av valsen i nivå med valsramens ovansida. Fig. Vänster valssida. Indikatorpinne Torka ren påfyllninspluggen () och nivåpluggen (3) från smuts. Skruva bort påfyllningspluggen (). 2 3 Fig. Höger valssida. Påfyllningsplugg 2. Avtappningsplugg 3. Nivåplugg _B.pdf 89

102 Skötselåtgärder, 250h 2 3 Fig. Valskassett 2. Avtappningsplugg 3. Nivåplugg Lossa därefter nivåpluggen (3) på kassettens undersida och skruva ut denna tills hålet mitt på pluggen blir synligt. Fyll nu på olja genom påfyllningspluggen () tills det börjar att rinna ut genom nivåpluggens (3) hål. Nivån är korrekt när det slutar att rinna. Var noga med att endast använda Dynapac Drum oil 000 i kassetterna. Överfyll ej med olja, risk för varmgång. Rengör och återmontera pluggarna. Upprepa nu proceduren på motsatt sida. Valskassett - Rengörning av ventilationsskruv Rengör valsens ventilationshål och ventilationsskruv (). Hålet är till för att eliminera övertryck inuti valsen. Fig. Vals. Ventilationsskruv 3 Kylare - Kontroll/Rengörning Kontrollera att luftpassagen sker obehindrat genom kylarna (), (2) och (3). Nedsmutsade kylare blåses rena med tryckluft, eller tvättas med högtryckstvätt. Blås eller tvätta kylaren i omvänd ordning mot kylluften. Iakttag försiktighet vid högtryckstvättning, håll ej sprutmunstycket för nära kylaren. 2 Fig. Motorrun. Vattenkylare 2. Laddluftkylare 3. Hydrauloljekylare Använd skyddsglasögon vid arbete med tryckluft eller högtryckstvätt _B.pdf

103 Skötselåtgärder, 250h 3 2 Fig. Höger maskinsida. Styrpump 2. Bakaxel 3. Motorupphängning 4. Hjulmuttrar 4 Bultförband - Kontrolldragning. Styrpump mot dieselmotor () 38 Nm. Bakaxelupphängning (2) 330 Nm anoljad. Motorupphängning (3). Kontrollera att samtliga M2 bultar är fastdragna (20 st), 78 Nm. Hjulmuttrar (4). Kontrollera att samtliga muttrar är åtdragna, 630 Nm anoljad. (Ovanstående gäller endast för ny eller utbytt komponent). Fig. Vals vibrationssida. Gummielement 2. Fästskruvar 2 Gummielement och fästskruvar - Kontroll Kontrollera samtliga gummielement (), byt alla element om mer än 25% av antalet på en sida av valsen har sprickor djupare än 0-5 mm. Använd knivblad eller annat spetsigt föremål som hjälp vid kontrollen. Kontrollera också att fästskruvarna (2) är dragna. Batteri - Kontroll av vätskenivå 2 Använd aldrig öppen låga när vätskenivån kontrolleras, det bildas explosiv gas i batteriet när generatorn laddar. 3 Fig. Batterihylla. Snabbskruvar 2. Batterilucka 3. Batteri Lyft upp motorhuven och lossa snabbskruvarna (). Lyft upp batteriluckan (2). Torka av batteriets ovansida. Använd skyddsglasögon. Batteriet innehåller frätande syra. Skölj med vatten vid eventuell kroppskontakt _B.pdf 9

104 Skötselåtgärder, 250h Battericell Fig. Vätskenivå i batteri. Cell-lock 2. Vätskenivå 3. Platta mm (0.4 in) Ta bort cell-locken () och kontrollera att vätskenivån (2) står ca 0 mm (0.4 in) över plattorna (3). Nivåkontrollen skall utföras för samtliga celler. Är nivån lägre skall destillerat vatten fyllas på, till rätt nivå. Är lufttemperaturen under fryspunkten skall motorn köras en stund sedan destillerat vatten fyllts på. Det är annars risk att batterivätskan fryser. Kontrollera att ventilationshålen i cell-locken inte är igensatta, sätt därefter tillbaka locken. Kabelskorna skall vara väl åtdragna och rena. Korroderade kabelanslutningar rengörs och fettas in med syrafritt vaselin. Vid demontering av batteri, lossa alltid minuskabeln först. Vid montering av batteriet, anslut alltid pluskabeln först. Tag vara på det gamla batteriet vid eventuellt byte. Batteriet innehåller miljöfarligt bly. Vid elsvetsning på maskinen, lossa batteriets jordkabel och därefter samtliga elanslutningar till generatorn. Luftkonditionering (Tillbehör) - Kontroll 2 Inspektera köldmedieslangar och anslutningar och se till att det inte finns några tecken på oljefilm som kan indikera läckage av köldmedium. Fig. Luftkonditionering. Köldmedieslangar 2. Kondensorelement _B.pdf

105 Skötselåtgärder, 500h Skötselåtgärder, 500h Var 500 / 500:e... drifttimme (varje halvår) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Byte av bränslefilter Ställ ett kärl under för att samla upp bränslet som rinner ut när filtret lossas. Lossa och skruva bort bränslefiltret (). Filtret lämnas till deponi det är av engångstyp och kan inte rengöras. Fig. Motorrum. Bränslefilter Se motorns instruktionsbok vid bränslefilterbyte, för erhållande av detaljinstruktioner. Starta motorn och kontrollera täthet vid bränslefilter _B.pdf 93

106 Skötselåtgärder, 500h Bakaxelns differential - Kontroll av oljenivå Arbeta aldrig under välten med motorn igång. Parkera på plant underlag. Blockera hjulen. Fig. Nivåkontroll - differentialhus. Nivå-/Påfyllningspluggar (2 st) Torka rent samt ta bort nivå-/påfyllnadspluggarna () och kontrollera att oljenivån når upp till plugghålens underkant. Pluggarna finns på fram- respektive baksidan av bakaxeln. Vid låg nivå fyll på olja till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Rengör och återmontera pluggarna. Bakaxelns fördelningslåda - Kontroll av oljenivå Arbeta aldrig under välten med motorn igång. Parkera på plant underlag. Blockera hjulen. Torka rent samt ta bort nivå-/påfyllnadspluggen () och kontrollera att oljenivån når upp till plugghålets underkant. Vid låg nivå fyll på olja till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Rengör och återmontera pluggen. Fig. Nivåkontroll - fördelningslåda. Nivå-/Påfyllningsplugg _B.pdf

107 Skötselåtgärder, 500h Bakaxelns planetväxlar - Kontroll av oljenivå Fig. Nivåkontroll - planetväxel. Nivå-/Påfyllningsplugg Ställ välten så att nivåpluggen () i planetväxeln står i "läge kl 9". Torka rent samt ta bort nivåpluggen () och kontrollera att oljenivån når upp till plugghålets underkant. Vid låg nivå fyll på olja till rätt nivå. Använd tansmissionsolja. Se smörjmedelspecifikation. Rengör och återmontera pluggen. Kontrollera oljenivån, på samma sätt, i bakaxelns andra planetväxel. Valsväxellåda - Kontroll av oljenivå 3 2 Torka rent kring nivåpluggen () och lossa pluggen. Kontrollera att oljan når upp till plugghålets underkant. Vid låg nivå fyll till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Ställ valsen så att påfyllningspluggen (2) står rakt upp. Rengör och återmontera pluggarna. Fig. Nivåkontroll - valsväxellåda. Nivåplugg 2. Påfyllningsplugg 3. Avtappningsplugg _B.pdf 95

108 Skötselåtgärder, 500h Valskassett - Kontroll av oljenivå Ställ maskinen på ett plant underlag med indikatorpinnen () på insidan av valsen i nivå med valsramens ovansida. Fig. Vänster valssida. Indikatorpinne Torka ren påfyllninspluggen () och nivåpluggen (3) från smuts. Skruva bort påfyllningspluggen (). 2 3 Fig. Höger valssida. Påfyllningsplugg 2. Avtappningsplugg 3. Nivåplugg 2 3 Fig. Valskassett 2. Avtappningsplugg 3. Nivåplugg Lossa därefter nivåpluggen (3) på kassettens undersida och skruva ut denna tills hålet mitt på pluggen blir synligt. Fyll nu på olja genom påfyllningspluggen () tills det börjar att rinna ut genom nivåpluggens (3) hål. Nivån är korrekt när det slutar att rinna. Var noga med att endast använda Dynapac Drum oil 000 i kassetterna. Överfyll ej med olja, risk för varmgång. Rengör och återmontera pluggarna. Upprepa nu proceduren på motsatt sida _B.pdf

109 Skötselåtgärder, 500h Valskassett - Rengörning av ventilationsskruv Rengör valsens ventilationshål och ventilationsskruv (). Hålet är till för att eliminera övertryck inuti valsen. Fig. Vals. Ventilationsskruv 3 Kylare - Kontroll/Rengörning Kontrollera att luftpassagen sker obehindrat genom kylarna (), (2) och (3). Nedsmutsade kylare blåses rena med tryckluft, eller tvättas med högtryckstvätt. Blås eller tvätta kylaren i omvänd ordning mot kylluften. Iakttag försiktighet vid högtryckstvättning, håll ej sprutmunstycket för nära kylaren. 2 Fig. Motorrun. Vattenkylare 2. Laddluftkylare 3. Hydrauloljekylare Använd skyddsglasögon vid arbete med tryckluft eller högtryckstvätt. 3 2 Fig. Höger maskinsida. Styrpump 2. Bakaxel 3. Motorupphängning 4. Hjulmuttrar 4 Bultförband - Kontrolldragning. Styrpump mot dieselmotor () 38 Nm. Bakaxelupphängning (2) 330 Nm anoljad. Motorupphängning (3). Kontrollera att samtliga M2 bultar är fastdragna (20 st), 78 Nm. Hjulmuttrar (4). Kontrollera att samtliga muttrar är åtdragna, 630 Nm anoljad. (Ovanstående gäller endast för ny eller utbytt komponent) _B.pdf 97

110 Skötselåtgärder, 500h Fig. Vals vibrationssida. Gummielement 2. Fästskruvar 2 Gummielement och fästskruvar - Kontroll Kontrollera samtliga gummielement (), byt alla element om mer än 25% av antalet på en sida av valsen har sprickor djupare än 0-5 mm. Använd knivblad eller annat spetsigt föremål som hjälp vid kontrollen. Kontrollera också att fästskruvarna (2) är dragna. Batteri - Kontroll av vätskenivå 2 Använd aldrig öppen låga när vätskenivån kontrolleras, det bildas explosiv gas i batteriet när generatorn laddar. 3 Fig. Batterihylla. Snabbskruvar 2. Batterilucka 3. Batteri Lyft upp motorhuven och lossa snabbskruvarna (). Lyft upp batteriluckan (2). Torka av batteriets ovansida. Använd skyddsglasögon. Batteriet innehåller frätande syra. Skölj med vatten vid eventuell kroppskontakt _B.pdf

111 Skötselåtgärder, 500h Battericell Fig. Vätskenivå i batteri. Cell-lock 2. Vätskenivå 3. Platta mm (0.4 in) Ta bort cell-locken () och kontrollera att vätskenivån (2) står ca 0 mm (0.4 in) över plattorna (3). Nivåkontrollen skall utföras för samtliga celler. Är nivån lägre skall destillerat vatten fyllas på, till rätt nivå. Är lufttemperaturen under fryspunkten skall motorn köras en stund sedan destillerat vatten fyllts på. Det är annars risk att batterivätskan fryser. Kontrollera att ventilationshålen i cell-locken inte är igensatta, sätt därefter tillbaka locken. Kabelskorna skall vara väl åtdragna och rena. Korroderade kabelanslutningar rengörs och fettas in med syrafritt vaselin. Vid demontering av batteri, lossa alltid minuskabeln först. Vid montering av batteriet, anslut alltid pluskabeln först. Tag vara på det gamla batteriet vid eventuellt byte. Batteriet innehåller miljöfarligt bly. Vid elsvetsning på maskinen, lossa batteriets jordkabel och därefter samtliga elanslutningar till generatorn. Luftkonditionering (Tillbehör) - Kontroll 2 Inspektera köldmedieslangar och anslutningar och se till att det inte finns några tecken på oljefilm som kan indikera läckage av köldmedium. Fig. Luftkonditionering. Köldmedieslangar 2. Kondensorelement _B.pdf 99

112 Skötselåtgärder, 500h Reglage och ledpunkter - Smörjning Smörj motorhuvens gångjärn () och förarstolens glidskenor med fett, övriga ledpunkter och reglage smörjes med olja. Hyttdörrarnas gångjärn smörjes med fett. Se smörjmedelspecifikationen. Fig. Motorhuv. Gångjärn Bränsleförfilter - Rengörning Sörj för god ventilation (utsug) om dieselmotor körs inomhus. Risk för koloxidförgiftning. Se motorns instruktionsbok vid filterrengörning, kapitlet bränslesystem. Fig. Motorrum. Bränsleförfilter _B.pdf

113 Skötselåtgärder, 500h Dieselmotor - Olje och Filterbyte Iakttag försiktighet vid avtappning av varm motorolja. Använd handskar och skyddsglasögon. 2 Fig. Vänster motorsida. Avtappningsplugg 2. Oljefilter Oljeavtappningpluggen () är lättast åtkommlig från motorns undersida och sitter monterad med en slang på bakaxeln. Tappa av oljan när motorn är varm. Ställ ett kärl rymmande 9 liter (5 gal) under avtappningspluggen. Byt samtidigt motorns oljefilter (2). Se motorns instruktionsbok. Lämna den avtappade oljan och filtret till deponi. Styrkedja och stollagring - Smörjning a Tillbehör på vältar utan hytt. Tänk på att kedjan är en vital del i styrningen Fig. Undersida av förarplats. Styrkedja 2. Kedjespännare 3. Justermutter 4. Muttrar 5. Styrventilfäste Rengör och smörj kedjan () mellan stollagring och styrventil, använd fett. Kedjan är åtkomlig från förarplatsens undersida. Kedjan behöver inte tas bort. Om kedjan slackar så att måttet "a" understiger 30 mm (.2 in) justera kedjan enl. följande: Lossa muttrarana (4) och justera fästet (5) bakåt med justermuttern (3) tills måttet "a" blir 50 mm (2 in) _B.pdf 0

114 Skötselåtgärder, 500h Stollagring - Smörjning 5 6 Tillbehör på vältar utan hytt. Tänk på att kedjan är en vital del i styrningen Fig. Stollagring. Smörjnippel 2. Kugghjul 3. Styrkedja 4. Justerskruv 5. Kåpa 6. Glidskenor 7. Svängspärr 2 Lossa kåpan (5) så att smörjnippeln () blir åtkomlig. Smörj förarstolens svänglagring med tre pumpslag med handfettspruta. Smörj spärren (7) för stolens låsning (åtkommlig från undersidan). Smörj också stolens glidskenor (6) med fett. Om stolen börjar gå trögt vid omställning skall den smörjas oftare än som här anges. Rengör och smörj kedjan (3) mellan stolen och rattstången, använd fett. Om kedjan slackar vid kugghjulet (2) lossa skruvarna (4) och förflytta rattstången framåt, dra fast skruvarna och kontrollera kedjans spänning _B.pdf

115 Skötselåtgärder, 000h Skötselåtgärder, 000h Utförs efter 000 drifttimmar (varje år) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Hydrauloljefilter - Byte 2 3 Lossa påfyllningslocket/luftningsfiltret (2) uppe på tanken så att eventuellt övertryck inne i tanken elimineras. Kontrollera att luftningsfiltret (2) inte är igensatt, luft skall ha fri passage genom locket i bägge riktningarna. Om någon riktning är täppt, rengör med lite dieselolja och blås med tryckluft tills fri passage erhålles, eller byt ut locket mot ett nytt. Använd skyddsglasögon vid arbete med tryckluft. Fig. Hydrauloljetank 2. Påfyllningslock/Luftningsfilter 3. Nivåglas _B.pdf 03

116 Skötselåtgärder, 000h Bakaxelns differential - Kontroll av oljenivå Arbeta aldrig under välten med motorn igång. Parkera på plant underlag. Blockera hjulen. Fig. Nivåkontroll - differentialhus. Nivå-/Påfyllningspluggar (2 st) Torka rent samt ta bort nivå-/påfyllnadspluggarna () och kontrollera att oljenivån når upp till plugghålens underkant. Pluggarna finns på fram- respektive baksidan av bakaxeln. Vid låg nivå fyll på olja till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Rengör och återmontera pluggarna. Bakaxelns fördelningslåda - Kontroll av oljenivå Arbeta aldrig under välten med motorn igång. Parkera på plant underlag. Blockera hjulen. Torka rent samt ta bort nivå-/påfyllnadspluggen () och kontrollera att oljenivån når upp till plugghålets underkant. Vid låg nivå fyll på olja till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Rengör och återmontera pluggen. Fig. Nivåkontroll - fördelningslåda. Nivå-/Påfyllningsplugg _B.pdf

117 Skötselåtgärder, 000h Bakaxelns planetväxlar - Kontroll av oljenivå Fig. Nivåkontroll - planetväxel. Nivå-/Påfyllningsplugg Ställ välten så att nivåpluggen () i planetväxeln står i "läge kl 9". Torka rent samt ta bort nivåpluggen () och kontrollera att oljenivån når upp till plugghålets underkant. Vid låg nivå fyll på olja till rätt nivå. Använd tansmissionsolja. Se smörjmedelspecifikation. Rengör och återmontera pluggen. Kontrollera oljenivån, på samma sätt, i bakaxelns andra planetväxel. Valsväxellåda - Kontroll av oljenivå 3 2 Torka rent kring nivåpluggen () och lossa pluggen. Kontrollera att oljan når upp till plugghålets underkant. Vid låg nivå fyll till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Ställ valsen så att påfyllningspluggen (2) står rakt upp. Rengör och återmontera pluggarna. Fig. Nivåkontroll - valsväxellåda. Nivåplugg 2. Påfyllningsplugg 3. Avtappningsplugg _B.pdf 05

118 Skötselåtgärder, 000h Valskassett - Kontroll av oljenivå Ställ maskinen på ett plant underlag med indikatorpinnen () på insidan av valsen i nivå med valsramens ovansida. Fig. Vänster valssida. Indikatorpinne Torka ren påfyllninspluggen () och nivåpluggen (3) från smuts. Skruva bort påfyllningspluggen (). 2 3 Fig. Höger valssida. Påfyllningsplugg 2. Avtappningsplugg 3. Nivåplugg 2 3 Fig. Valskassett 2. Avtappningsplugg 3. Nivåplugg Lossa därefter nivåpluggen (3) på kassettens undersida och skruva ut denna tills hålet mitt på pluggen blir synligt. Fyll nu på olja genom påfyllningspluggen () tills det börjar att rinna ut genom nivåpluggens (3) hål. Nivån är korrekt när det slutar att rinna. Var noga med att endast använda Dynapac Drum oil 000 i kassetterna. Överfyll ej med olja, risk för varmgång. Rengör och återmontera pluggarna. Upprepa nu proceduren på motsatt sida _B.pdf

119 Skötselåtgärder, 000h Valskassett - Rengörning av ventilationsskruv Rengör valsens ventilationshål och ventilationsskruv (). Hålet är till för att eliminera övertryck inuti valsen. Fig. Vals. Ventilationsskruv 3 Kylare - Kontroll/Rengörning Kontrollera att luftpassagen sker obehindrat genom kylarna (), (2) och (3). Nedsmutsade kylare blåses rena med tryckluft, eller tvättas med högtryckstvätt. Blås eller tvätta kylaren i omvänd ordning mot kylluften. Iakttag försiktighet vid högtryckstvättning, håll ej sprutmunstycket för nära kylaren. 2 Fig. Motorrun. Vattenkylare 2. Laddluftkylare 3. Hydrauloljekylare Använd skyddsglasögon vid arbete med tryckluft eller högtryckstvätt. Fig. Vals vibrationssida. Gummielement 2. Fästskruvar 2 Gummielement och fästskruvar - Kontroll Kontrollera samtliga gummielement (), byt alla element om mer än 25% av antalet på en sida av valsen har sprickor djupare än 0-5 mm. Använd knivblad eller annat spetsigt föremål som hjälp vid kontrollen. Kontrollera också att fästskruvarna (2) är dragna _B.pdf 07

120 Skötselåtgärder, 000h Batteri - Kontroll av vätskenivå 2 Använd aldrig öppen låga när vätskenivån kontrolleras, det bildas explosiv gas i batteriet när generatorn laddar. 3 Fig. Batterihylla. Snabbskruvar 2. Batterilucka 3. Batteri Lyft upp motorhuven och lossa snabbskruvarna (). Lyft upp batteriluckan (2). Torka av batteriets ovansida. Använd skyddsglasögon. Batteriet innehåller frätande syra. Skölj med vatten vid eventuell kroppskontakt. Battericell Fig. Vätskenivå i batteri. Cell-lock 2. Vätskenivå 3. Platta mm (0.4 in) Ta bort cell-locken () och kontrollera att vätskenivån (2) står ca 0 mm (0.4 in) över plattorna (3). Nivåkontrollen skall utföras för samtliga celler. Är nivån lägre skall destillerat vatten fyllas på, till rätt nivå. Är lufttemperaturen under fryspunkten skall motorn köras en stund sedan destillerat vatten fyllts på. Det är annars risk att batterivätskan fryser. Kontrollera att ventilationshålen i cell-locken inte är igensatta, sätt därefter tillbaka locken. Kabelskorna skall vara väl åtdragna och rena. Korroderade kabelanslutningar rengörs och fettas in med syrafritt vaselin. Vid demontering av batteri, lossa alltid minuskabeln först. Vid montering av batteriet, anslut alltid pluskabeln först. Tag vara på det gamla batteriet vid eventuellt byte. Batteriet innehåller miljöfarligt bly. Vid elsvetsning på maskinen, lossa batteriets jordkabel och därefter samtliga elanslutningar till generatorn _B.pdf

121 Skötselåtgärder, 000h Luftkonditionering (Tillbehör) - Kontroll 2 Inspektera köldmedieslangar och anslutningar och se till att det inte finns några tecken på oljefilm som kan indikera läckage av köldmedium. Fig. Luftkonditionering. Köldmedieslangar 2. Kondensorelement Byte av bränslefilter Ställ ett kärl under för att samla upp bränslet som rinner ut när filtret lossas. Lossa och skruva bort bränslefiltret (). Filtret lämnas till deponi det är av engångstyp och kan inte rengöras. Fig. Motorrum. Bränslefilter Se motorns instruktionsbok vid bränslefilterbyte, för erhållande av detaljinstruktioner. Starta motorn och kontrollera täthet vid bränslefilter _B.pdf 09

122 Skötselåtgärder, 000h Reglage och ledpunkter - Smörjning Smörj motorhuvens gångjärn () och förarstolens glidskenor med fett, övriga ledpunkter och reglage smörjes med olja. Hyttdörrarnas gångjärn smörjes med fett. Se smörjmedelspecifikationen. Fig. Motorhuv. Gångjärn Bränsleförfilter - Rengörning Sörj för god ventilation (utsug) om dieselmotor körs inomhus. Risk för koloxidförgiftning. Se motorns instruktionsbok vid filterrengörning, kapitlet bränslesystem. Fig. Motorrum. Bränsleförfilter _B.pdf

123 Skötselåtgärder, 000h Dieselmotor - Olje och Filterbyte Iakttag försiktighet vid avtappning av varm motorolja. Använd handskar och skyddsglasögon. 2 Fig. Vänster motorsida. Avtappningsplugg 2. Oljefilter Oljeavtappningpluggen () är lättast åtkommlig från motorns undersida och sitter monterad med en slang på bakaxeln. Tappa av oljan när motorn är varm. Ställ ett kärl rymmande 9 liter (5 gal) under avtappningspluggen. Byt samtidigt motorns oljefilter (2). Se motorns instruktionsbok. Lämna den avtappade oljan och filtret till deponi. Styrkedja och stollagring - Smörjning a Tillbehör på vältar utan hytt. Tänk på att kedjan är en vital del i styrningen Fig. Undersida av förarplats. Styrkedja 2. Kedjespännare 3. Justermutter 4. Muttrar 5. Styrventilfäste Rengör och smörj kedjan () mellan stollagring och styrventil, använd fett. Kedjan är åtkomlig från förarplatsens undersida. Kedjan behöver inte tas bort. Om kedjan slackar så att måttet "a" understiger 30 mm (.2 in) justera kedjan enl. följande: Lossa muttrarana (4) och justera fästet (5) bakåt med justermuttern (3) tills måttet "a" blir 50 mm (2 in) _B.pdf

124 Skötselåtgärder, 000h Stollagring - Smörjning 5 6 Tillbehör på vältar utan hytt. Tänk på att kedjan är en vital del i styrningen Fig. Stollagring. Smörjnippel 2. Kugghjul 3. Styrkedja 4. Justerskruv 5. Kåpa 6. Glidskenor 7. Svängspärr 2 Lossa kåpan (5) så att smörjnippeln () blir åtkomlig. Smörj förarstolens svänglagring med tre pumpslag med handfettspruta. Smörj spärren (7) för stolens låsning (åtkommlig från undersidan). Smörj också stolens glidskenor (6) med fett. Om stolen börjar gå trögt vid omställning skall den smörjas oftare än som här anges. Rengör och smörj kedjan (3) mellan stolen och rattstången, använd fett. Om kedjan slackar vid kugghjulet (2) lossa skruvarna (4) och förflytta rattstången framåt, dra fast skruvarna och kontrollera kedjans spänning. 3 2 Fig. Höger maskinsida. Styrpump 2. Bakaxel 3. Motorupphängning 4. Hjulmuttrar 4 Bultförband - Kontrolldragning. Styrpump mot dieselmotor () 38 Nm. Bakaxelupphängning (2) 330 Nm anoljad. Motorupphängning (3). Kontrollera att samtliga M2 bultar är fastdragna (20 st), 78 Nm. Hjulmuttrar (4). Kontrollera att samtliga muttrar är åtdragna, 630 Nm anoljad. (Ovanstående gäller endast för ny eller utbytt komponent) _B.pdf

125 Skötselåtgärder, 000h Rengör noggrant runt oljefiltrerna. Ta bort oljefiltren (), och lämna till deponi. De är av engångstyp och kan inte rengöras. Se till att de gamla tätningsringarna inte sitter kvar på filterhållarna. Läckage uppstår annars mellan de nya och de gamla tätningarna. Fig. Motorrum. Hydrauloljefilter (2st). Rengör filterhållarnas tätningsytor noggrant. Stryk ett tunt lager ren hydraulolja på de nya filtrens tätningar. Skruva fast filtren för hand. Skruva först tills filtrets tätning ligger an mot filterfästet. Skruva sedan ytterligare ett halvt varv. Dra inte filtret för hårt, tätningen kan skadas. Starta dieselmotorn och kontrollera att det inte läcker hydraulolja från filtren. Kontrollera oljenivån genom nivåglaset (3) samt efterfyll vid behov. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Hydrauloljetank - Dränering Fig. Hydrauloljetank undersida. Avtappningskran 2. Plugg 2 Kondensvatten i hydrauloljetanken dräneras ur genom avtappningskranen (). Dräneringen skall ske när välten stått stilla en längre tid tex. efter en natts stillastående. Dränera enligt följande sätt: Ta bort pluggen (2). Håll ett uppsamlingskärl under kranen. Öppna kranen () och dränera ut ev. kondensvatten. Stäng avtappningskranen. Sätt tillbaka pluggen _B.pdf 3

126 Skötselåtgärder, 000h Bränsletank - Dränering Vatten och sediment i bränsletanken dräneras ut genom avtappningspluggen i bränsletankens botten. Var mycket försiktig vid dräneringen. Tappa inte pluggen, så att allt bränsle rinner ut. Fig. Bränsletank. Dräneringsplugg Dräneringen skall ske när välten stått stilla en längre tid, tex. efter en natts stillastående. Bränslenivån bör vara så låg som möjligt. Helst bör välten ha stått med dränerpluggen något lägre så att vatten och sediment samlas vid dränerpluggen (). Dränera på följande sätt: Håll ett uppsamlingskärl under pluggen (). Lossa pluggen och dränera ur vatten och sediment tills enbart rent dieselbränsle kommer fram vid pluggen. Skruva fast pluggen igen. Bakaxelns differential - Oljebyte 2 Arbeta aldrig under välten med motorn igång. Parkera på plant underlag. Blockera hjulen. Fig. Bakaxel. Nivå-/Påfyllningspluggar (2 st) 2. Avtappningspluggar (3 st) 2 Torka rent samt ta bort dom två nivå-/påfyllningspluggarna () och alla tre avtappningspluggarna (2). Nivå-/påfyllningspluggarna sitter på fram- respektive baksidan av axeln och avtappningspluggarna sitter på undersidan respektive baksidan. Tappa därefter ur oljan i ett kärl. Volymen är ca 2,5 liter (3.2 qts). Samla upp oljan och lämna till deponi. Sätt tillbaks avtappningspluggarna och fyll till rätt nivå. Sätt tillbaks nivå-/påfyllningspluggarna. Använd transmissionsolja, se smörjmedelspecifikationen _B.pdf

127 Skötselåtgärder, 000h Bakaxelns fördelningslåda - Oljebyte Arbeta aldrig under välten med motorn igång. Parkera på plant underlag. Blockera hjulen. Torka rent samt ta bort nivå-/påfyllningspluggen () och avtappningspluggen (2), tappa därefter ur oljan i ett kärl. Volymen är ca,9 liter (2.0 qts). Samla upp oljan och lämna till deponi. 2 Fig. Fördelningslåda. Nivå-/Påfyllningsplugg 2. Avtappningsplugg Sätt tillbaks avtappningspluggen och fyll till rätt nivå. Sätt tillbaks nivå-/påfyllningspluggen. Använd transmissionsolja, se smörjmedelspecifikationen. Bakaxelns planetväxlar - Oljebyte Ställ välten så att pluggen () kommer i sitt nedersta läge. Torka rent och lossa pluggen () och tappa ur oljan i ett kärl. Volymen är ca. 3,6 liter (3.7 qts). Samla upp oljan och lämna till deponi. Fig. Planetväxel/läge för avtappning. Plugg _B.pdf 5

128 Skötselåtgärder, 000h Ställ välten så att pluggen () i planetväxeln står i "läge kl 9". Fyll på olja till underkant på nivåhålet. Använd transmissionsolja. Se smörjmedelspecifikationen. Rengör och återmontera pluggen. Byt olja på samma sätt i bakaxelns andra planetväxel. Fig. Planetväxel/läge för påfyllning. Plugg Luftkonditionering (Tillbehör) Friskluftfilter - Byte 2 2 Använd en trappstege för att nå filtret (). Alternativt går det att nå filtret via höger hyttfönster. Fig. Hytt. Friskluftfilter 2. Skruv (x2) Lossa de två skruvarna (2) på hyttens högra sida. Ta ner hela hållaren och lossa filterinsatsen. Ersätt med ett nytt filter. Filtret kan behövas att bytas oftare om maskinen arbetar i en dammig omgivning _B.pdf

129 Skötselåtgärder, 000h Midjeled - Åtdragning Ingen får uppehålla sig kring styrleden när motorn är igång. Klämrisk föreligger när styrningen manövreras. Stäng av motorn och aktivera parkeringsbromsen innan smörjning. Fig. Midjeled. Mutter (24mm) För att göra denna momentkontroll behöver du en momentnyckel som klarar minst 300 Nm Det enklaste sättet att identifiera om du har denna typ av midjeled är att den har en ny typ av mutter (24mm) () på toppen som bilden visar. Korrekt moment bör vara 270 Nm när maskinens läge är rakt fram _B.pdf 7

130 Skötselåtgärder, 000h _B.pdf

131 Skötselåtgärder, 2000h Skötselåtgärder, 2000h Utförs efter 2000 drifttimmar (vartannat år) Ställ välten på ett plant underlag. Motorn skall vara avstängd samt parkeringsbromsen aktiverad vid all kontroll och justerarbeten på välten, om inget annat anges. Sörj för god ventilation (utsug) om dieselmotorn körs inomhus. Risk för koloxidförgiftning. Hydrauloljefilter - Byte 2 3 Lossa påfyllningslocket/luftningsfiltret (2) uppe på tanken så att eventuellt övertryck inne i tanken elimineras. Kontrollera att luftningsfiltret (2) inte är igensatt, luft skall ha fri passage genom locket i bägge riktningarna. Om någon riktning är täppt, rengör med lite dieselolja och blås med tryckluft tills fri passage erhålles, eller byt ut locket mot ett nytt. Använd skyddsglasögon vid arbete med tryckluft. Fig. Hydrauloljetank 2. Påfyllningslock/Luftningsfilter 3. Nivåglas _B.pdf 9

132 Skötselåtgärder, 2000h Bakaxelns differential - Kontroll av oljenivå Arbeta aldrig under välten med motorn igång. Parkera på plant underlag. Blockera hjulen. Fig. Nivåkontroll - differentialhus. Nivå-/Påfyllningspluggar (2 st) Torka rent samt ta bort nivå-/påfyllnadspluggarna () och kontrollera att oljenivån når upp till plugghålens underkant. Pluggarna finns på fram- respektive baksidan av bakaxeln. Vid låg nivå fyll på olja till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Rengör och återmontera pluggarna. Bakaxelns fördelningslåda - Kontroll av oljenivå Arbeta aldrig under välten med motorn igång. Parkera på plant underlag. Blockera hjulen. Torka rent samt ta bort nivå-/påfyllnadspluggen () och kontrollera att oljenivån når upp till plugghålets underkant. Vid låg nivå fyll på olja till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Rengör och återmontera pluggen. Fig. Nivåkontroll - fördelningslåda. Nivå-/Påfyllningsplugg _B.pdf

133 Skötselåtgärder, 2000h Bakaxelns planetväxlar - Kontroll av oljenivå Fig. Nivåkontroll - planetväxel. Nivå-/Påfyllningsplugg Ställ välten så att nivåpluggen () i planetväxeln står i "läge kl 9". Torka rent samt ta bort nivåpluggen () och kontrollera att oljenivån når upp till plugghålets underkant. Vid låg nivå fyll på olja till rätt nivå. Använd tansmissionsolja. Se smörjmedelspecifikation. Rengör och återmontera pluggen. Kontrollera oljenivån, på samma sätt, i bakaxelns andra planetväxel. Valsväxellåda - Kontroll av oljenivå 3 2 Torka rent kring nivåpluggen () och lossa pluggen. Kontrollera att oljan når upp till plugghålets underkant. Vid låg nivå fyll till rätt nivå. Använd transmissionsolja, se smörjmedelspecifikation. Ställ valsen så att påfyllningspluggen (2) står rakt upp. Rengör och återmontera pluggarna. Fig. Nivåkontroll - valsväxellåda. Nivåplugg 2. Påfyllningsplugg 3. Avtappningsplugg _B.pdf 2

134 Skötselåtgärder, 2000h Hydrauloljetank - Oljebyte Ordna med ett kärl för uppsamling av oljan. Kärlet bör rymma minst 60 liter (6 gal). Iakttag försiktighet vid avtappning av varm hydraulolja. Använd handskar och skyddsglasögon. Fig. Hydrauloljetank undersida. Avtappningskran 2. Plugg 2 Lämpligt kärl är ett tomt oljefat eller liknande som ställs upp bredvid välten. Oljan får sedan rinna i en slang från avtappningskranen () till oljefatet, efter att pluggen (2) har avlägsnats och kranen öppnats. Samla upp oljan och lämna till deponi. Fyll på ny hydraulolja enligt anvisningar under rubrik "Hydraultank - kontroll av oljenivå". Byt samtidigt hydrauloljefiltren. Starta dieselmotorn och kör de olika hydraulfunktionerna. Kontrollera oljenivån och efterfyll om nödvändigt. Valskassett - Kontroll av oljenivå Ställ maskinen på ett plant underlag med indikatorpinnen () på insidan av valsen i nivå med valsramens ovansida. Fig. Vänster valssida. Indikatorpinne _B.pdf

135 Skötselåtgärder, 2000h Torka ren påfyllninspluggen () och nivåpluggen (3) från smuts. Skruva bort påfyllningspluggen (). 2 3 Fig. Höger valssida. Påfyllningsplugg 2. Avtappningsplugg 3. Nivåplugg 2 3 Fig. Valskassett 2. Avtappningsplugg 3. Nivåplugg Lossa därefter nivåpluggen (3) på kassettens undersida och skruva ut denna tills hålet mitt på pluggen blir synligt. Fyll nu på olja genom påfyllningspluggen () tills det börjar att rinna ut genom nivåpluggens (3) hål. Nivån är korrekt när det slutar att rinna. Var noga med att endast använda Dynapac Drum oil 000 i kassetterna. Överfyll ej med olja, risk för varmgång. Rengör och återmontera pluggarna. Upprepa nu proceduren på motsatt sida. Valskassett - Rengörning av ventilationsskruv Rengör valsens ventilationshål och ventilationsskruv (). Hålet är till för att eliminera övertryck inuti valsen. Fig. Vals. Ventilationsskruv _B.pdf 23
