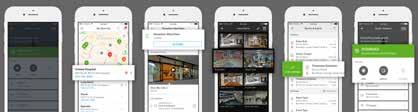

1 Cloud-Hosted Service NetAXS Molnbaserade tjänster för passerkontroll NetAXS är nu integrerat med MAXPRO Cloud. MAXPRO Cloud ger en fullständigt integrerad tjänsteplattform med passerkontroll och videosäkerhet. MAXPRO Cloud är perfekt för små till medelstora företag. Enkel och skalbar säkerhetslösning för en eller flera anläggningar. Användare kan alltid hantera säkerhetssystemet oavsett var de befinner sig via webbläsare eller vår innovativa prisbelönta app. Fjärrkonfiguration och -administrering av anläggningar, enheter, scheman och användare minskar operativa kostnader och effektiviserar systemet för installationer som omfattar flera anläggningar. Vårt molnförberedda sortiment av -panel underlättar installation, dels tack vare Plug & Play-anslutning och automatisk registrering av dörrar och läsare, dels eftersom inga kostsamma egna servrar eller programvara behöver installeras på plats. Alltsammans faktorer som minskar både konfigurationskostnader och installationstid. Molnbaserat system effektivt och skalbart och enkelt att bygga ut eftersom varken programvara eller egna servrar behövs Säkert system med https-inloggning, 256-bitars kryptering och datacentraler med hög tillgänglighet Plug- & Play-utrustning som integrerar inbrottslarm, passerkontroll och videoövervakning Förkonfiguration av konton, anläggningar, scheman och personal sparar installationstid på plats Flera anläggningar, enheter, scheman och användare kan hanteras gemensamt i molnet Avsett för små till medelstora företag med en eller flera anläggningar Enheternas firmware kan överföras från molnet, inget behov av tekniker som utför installation/uppgradering på plats Systemet kan enkelt skalas upp och anpassas efter hand som kundernas behov ökar Affärsfastigheter Professionella tjänster Franchiseverksamhet Kontorsfastigheter Avlägset belägna anläggningar Fastighetsskötsel

2 FÖRDELAR MED SYSTEMET Säker molnbaserad administration av passerkontroll Plug & Play-anslutna passerkontrollpaneler, förberedda för molntjänster Smidig molnbaserad konfiguration och administration av lösning för passerkontroll på flera anläggningar Systemåtkomst oavsett var man befinner sig via standardwebbläsare Administration av flera anläggningar via iosoch Android -app Låsning och upplåsning av dörrar kan hanteras oavsett var operatören befinner sig Automatisk och schemalagd rapportering Lättinstallerad och kostnadseffektiv Fullständigt skalbar arkitektur med distribuerad gatewayimplementering Hantera användarnas passeruppgifter på storskaliga installationer Fjärrkonfiguration minskar behovet av teknikeruttryckning Fjärruppgradering av firmware Kartbaserad konfiguration och administration Underrättelser i realtid med videoklipp av händelser Information om hälsa och status för kamera-, passerkontrolloch inbrottslarmsystem på alla kundens anläggningar Intuitivt användargränssnitt Inställbara kontrollpaneler Google Maps-baserat överlägg Behovsbaserade/schemalagda rapporter Integrerad lösning för passerkontroll, inbrottslarm och videövervakning Dynamiska våningsplankartor Larm- och händelseövervakning i realtid Avancerad mobilapp Kontrollpanelsvy med information om hälsa, status och händelser Lösning för hantering av flera anläggningar med passerkontroll, inbrottslarm och videövervakning Fjärrlåsning och -upplåsning av dörrar Administration av användaråtkomst Integrerad lösning för passerkontroll, inbrottslarm och videövervakning Funktion för uppspelning av inspelad video Larm och meddelanden Inbrottslarmsystem som kan larmas och larmas av

3 SNABBREFERENSGUIDE: NETAXS-123 Molnbaserad passerkontroll, skalbar och distribuerad arkitektur Kompakt plasthölje Kontrollpanel (NXC1) Ethernet-port: Anslutning till webbläsar-, MAXPRO Cloud- eller WIN-PAKprogram USB-port: Smidig konfiguration och felsökning via bärbar dator Färgkodade poldekaler Löstagbara kopplingsplintar Inbyggd vandaliseringsoch sabotagebrytare PoE- och 12 VDC-matning Flera fäst- och jordningspunkter Renare och mer enhetliga installationer 4 A-, 12 VDCmatning Universalinspänning ( VAC) 3,5 A finns att tillgå för matning av tillbehör över 1 A för respektive dörrs strömförsörjning Standard metall hölje 12 V reservbatteri Kopplingsplint med inspänningssäkring In- och utomhusbruk (IP55-klassad) NXD1 1-dörrs tilläggskort OM30BHOND Montering i fönsterkarmspost OM15BHOND Montering i fönsterkarmspost NX1P 1-dörrs kompakt plasthölje 1-dörrs standard metallhölje NXD2 2-dörrars tilläggskort OM40BHOND väggmontering OM55BHOND Väggmontering med knappsats ART.NR FÖR BESTÄLLNING NX1P* NetAXS WEBBASERAD PASSERKONTROLL DÖRRAR REKOMMENDERADE TILLBEHÖR ARTIKELNUMMER BESKRIVNING OMNICLASS-LÄSARE OMNICLASS (STÖD FÖR HOLD-LINE) OM30BHOND Montering i fönsterkarmspost OM15BHOND Montering i fönsterkarmspost OM40BHOND Väggmontering OM55BHOND Väggmontering med knappsats KORT NX2P OKP0N34 PXKEYH2K2 34-bitars OmniClass smart 2K2-kort av PVC 34-bitars OmniClass smart 2K2-kort av PVC NX2MPS NX3MPS

4 INTEGRERAD MULTISITE-LÖSNING FÖR VIDEO, INBROTTSLARM OCH PASSERKONTROLL Varje panel konfigureras som en gateway Plug & Play-registrering Förenklad konfiguration och administration av flera anläggningar Konfigurera och hantera paneler och läsare för flera anläggningar Administrera användares passeruppgifter Hantera scheman Lägga till och ta bort kort Låsa och låsa upp dörrar Koppla ihop kameror och dörrar Åtkomst när- och varsomhelst ENVR / HQA DVR Plats- 1 (Video) Multisite-lösning (integrerat inbrottslarm, passerkontroll och videoövervakning) GALAXY Plats- 2 (passerkontroll och inbrottslarm) Phone Tablet Laptop Computer SYSTEMÖVERSIKT 1 DÖRR Typisk PoE-konfiguration Kompakt plast hölje PoE-kontakt LAN/WAN Internet CAT5 eller CAT6 kabel MAXPRO Cloud Användargränssnitt och mobilapp 1 Typisk koppling 3 Exit Device Kontakt Läsare 2 Läsare 2 Strike 2 DÖRRAR

5 2 DÖRRAR 1-dörrs standard metall hölje visas med 1-dörrs tilläggskort Ethernet koppling 4 LAN/WAN Internet MAXPRO Cloud Användargränssnitt och mobilapp 1 4 A, 12 VDC matning 1-dörrs tilläggskort 5, 6 (NXD1) Batteri Typisk koppling Exit Device Kontakt Strike Läsare 2 3 DÖRRAR 1-dörrs standard metall hölje visas med 2-dörrs tilläggskort Ethernet koppling 4 LAN/WAN Internet MAXPRO Cloud Användargränssnitt och mobilapp 1 4 A, 12 VDC matning 2-Door Add-on Board 7 (NXD2) Batteri Typisk koppling Exit Device Kontakt Strike Läsare 2 1. Även kompatibel med WIN-PAK XE, WIN-PAK SE, WIN-PAK PE och WIN-PAK PRO CS (administrerad åtkomst) 2. Vid användning av IN- och UTLÄSARE måste BÅDA läsarna ha HÅLL-ledningar VDC, 450 ma, är den maximala matningseffekt som är tillgänglig för dörrslag, läsare och indataenheter vid användning av Ethernet-matning (PoE 802.3af). Om enheten är externt matad med 12 VDC finns stöd för högre strömstyrka. 4. USB-kompatibel för lokal konfiguration 5. 1-dörrs tilläggskort kompatibelt med det kompakta plasthöljet 6. Kräver extern matning vid användning i kompakt plasthölje 7. 2-dörrars tilläggskort är inte kompatibelt med det kompakta plasthöljet 8. -paneler bör konfigureras som gatewaypaneler vid uppkoppling till MAXPRO Cloud.

6 SPECIFIKATIONER OCH FUNKTIONER LÄSARE/DÖRRAR NX1P 1, 2 1-, 2- eller 3-DÖRRARS passerkontroll Dörr-/läsarkapacitet 1-DÖRRS passerkontroll (NXD1- eller NXD2-tilläggskontor krävs för andra eller tredje dörr) Läsarkapacitet för dubbelkontroll (IN-/UT-Läsare per dörr) Läserkompatibilitet JA 3 IN- och UT-läsarkapacitet per dörr (läsare måste ha stöd för HOLD line) Stöd för Wiegand-standardprotokoll, ABA stöds ej UTSIGNALER Antal utsignaler Utsignalsexpansion Relämatning Två SPDT-reläer (bygelvalbara NO- eller NC-kontakter) per dörr med märkdata 3 A vid 28 VDC Två öppna kollektorutsignaler (OC) (16 ma, 12 VDC), läsar-led (extra) och läsarsummer (extra) per dörr finns att tillgå. 2-dörrars lösning har totalt 8 utsignaler: 4 reläer, 4 OC (kräver NXD1-tilläggskort) Valbar: +12 VDC självmatad ELLER 0 28 VDC extern matning 2-dörrarslösning har totalt 8 utsignaler: 4 reläer, 4 OC (kräver NXD1-tilläggskort) 3-dörrarslösning har totalt 12 utsignaler: 6 reläer INSIGNALER Antal insignaler Insignalsexpansion Kontrollenheten har totalt sex konfigurerbara, övervakade insignalspunkter med fyra olika lägen (fabriksinställningarna är Status, REX, Reader Tamper A [Läsare A vandaliserad], Reader Tamper B [Läsare B vandaliserad], Power Fail [Strömavbrott] och General Input [Allmän insignal]) 2-dörrarslösning har totalt 10 insignaler (kräver NXD1-tilläggskort) 2-dörrarslösning har totalt 10 insignaler (kräver NXD1-tilläggskort) 3-dörrarslösning har totalt 14 insignaler (kräver NXD2-tilläggskort) Strömavbrott och panalvandalisering Ja Ja Ryckt ur väggen -vandaliseringsfunktion Ja -- INGÅENDE MATNING UTGÅENDE MATNING Enhetsmatning Ethernet-matning (PoE 802.3af) eller extern 12 VDC-matning 93 VAC 264 VAC, 50/60 Hz, ingående matning ger 12 VDC, 4 A, utgående matning Vägguttag eller sladdansluten AC-matning -- Ja Kretskortsmatning Ethernet-matning (PoE) eller +12 VDC-matning +12 VDC via medföljande nätadapter Matning av läsare och indataenheter Matning för lås/dörrslag Matning på 12 VDC, 450 ma, är tillgänglig för dörrslag, läsare och indataenheter vid användning av Ethernet-matning (PoE). Om högre strömstyrka krävs, använd extern 12 VDC-matning. 1,15 A per dörr för lås/dörrslag, läsare och indataenheter (3,5 A vid totalt 12 VDC) Reservbatterisystem Externt 4 12 VDC-batteri, 7 Ah Material Slagtålig plast Metall HÖLJE INSTALLATION SYSTEMINFORMATION Höljets fysiska mått (h x b x d) 197 x 197 x 70 mm 354 x 303 x 120 mm Inkoppling av passerkontrollshål/urtag 7 19 Löstagbara terminalblock med färgkodade dekaler Ja Ja Grafiska inkopplingskort/dekaler Ja Ja Oförlorbar monteringsbeslag Ja Ja Anslutningspunkter för kabelskärm -- Ja Realtidsklocka Datum och tid synkroniserad vid anslutning till molntjänst. Geo-tidszon måste konfigureras och laddas ner till panelen manuellt av användaren Klocksynkronisering Ja via NTP-nätversserver Processor Freescale Coldfire (32-bitars) Systemets medeltid mellan fel h Märktemperaturer 0 C 49 C ( F) vid drift, 55 C till +85 C ( 67 till 185 F) vid förvaring Intyg och godkännanden UL-294-godkänd som uppfyller CE- och FCC-krav UL-294-godkänd som uppfyller CE- och FCC-krav

7 SPECIFIKATIONER OCH FUNKTIONER NX1P Statuslampor 12 LED-lampor totalt (12 V-matning, PoE, överström, Ethernet, läsare, dörrstatus, körning, relästatus) LEDlampor KOMMU- NIKATION Inbyggda kommunikationsalternativ Ethernet, USB 5 VÄRD 3 driftslägen MAXPRO Cloud WIN-PAK XE, SE, PE, CS Fristående DÖRRPASSERING Dörrpasseringslägen Endast kort, kort och pinkod, kort eller pinkod, endast pinkod, nedstängning, inaktiverad, arbetsledare, ledsagare, kort med begränsad användning, utgångsdatum, förstakortsregel, snödagsregel, tidszonsväxling, skydd mot dubbelpassering, tvång 3 Förreglingar för anpassade åtgärder Ja Ja Skydd mot dubbelpassering Lokal och global funktion, hård och mjuk implementering, tillåter skydd mot dubbelpassering vid användning av in- och utläsare för dörr (lokalt och globalt) 3 Kapacitet för kort- och händelsebuffert Kortkapacitet: , händelsekapacitet: Firmware-versioner och -uppgraderingar Säkerhetskopiering av databas Molnbaserad firmwareinstallation Molnbaserad konfiguration och säkerhetskopiering av databas KORT OCH DATABAS Exportfunktioner Kortdatabas, larm och händelser (CSV-format) 3 Maximal storlek för kortformat 75-bitars (maximalt antal kort = 64-bitars) 3 Tidszoner Behörighetsnivåer 128 Semestrar Standardkortformat Stöd för 8 standardkortformat (ytterligare kortformat kan läggas in direkt på panelen) MATNING Universalmatning Ethernet-matning (PoE 802.3af) Ja VAC-matning, 50/60 Hz Åtkomst och säkerhet SSL-baserad https-inloggning Åtkomst via standardwebbläsare för PC eller Mac (Google Chrome rekommenderas för bästa användarupplevelse) Mobilapp (ios och Android) MAXPRO CLOUD Konfiguration Kartbaserad konfiguration och administration: Kundspecifika konton, grupper och anläggningar Operatörs- och anläggningsbehörigheter Passeruppgifter och kort för användare Åtkomstroller (privilegier) Paneler, dörrar och läsare Scheman och semestrar In- och utsignaler Förreglingar Regler Läsar- och kalendersökning Kartbaserad övervakning och kontroll över dörrstatus Aktivering och inaktivering av läsare B

8 SPECIFIKATIONER OCH FUNKTIONER NX1P Händelser och meddelanden Regelbaserad konfiguration av händelser och meddelanden E-post- och pushmeddelanden Larmövervakning i realtid Dörr-kamerasammankoppling Dagens meddelanden Kontrollpanelsvy MAXPRO CLOUD Rapporter Automisk rapportering för flera anläggningar, dagligen, varje vecka och varje månad Händelserapporter Kortrapporter Revisionsrapporter Export i pdf- och Excel-format Kontrollpanelsvy Kontroll Låsning och -upplåsning av dörrar Momentan upplåsning Spärra passering Nedstängning Återgå till normal/tidsschema Passerkontroll på anläggningsnivå via mobilapp Shuntning och avshuntning av insignal Dörrkontroll via larmsida 1. En andra dörr kan läggas till med hjälp av ett NXD1-tilläggskort, men Ethernet-matning (PoE) omgärdas av restriktioner (se fotnot 2) VDC, 450 ma, är den maximala matningseffekt som är tillgänglig för dörrslag, läsare och indataenheter vid användning av Ethernet-matning (802.3af PoE). Om enheten matas externt finns stöd för högre strömstyrka. 3. Vid användning av MAXPRO Cloud kan det hända att den här funktionen är begränsad eller inte är tillgänglig. 4. Ett externt aggregat för avbrottsfri strömförsörjning krävs för drift av PoE-matningskällan för reservbatteriet. 5. USB-port för konfiguration och felsökning. 6. Programvarukompatibilitet för NetAXS a) MAXPRO Cloud har endast stöd för konfigurerad som en gateway. BESTÄLLNINGSINFORMATION MAXPRO CLOUD PASSERKONTROLLTJÄNSTER MÅNADSAVGIFTER För en dörr REFERENS MPC-A000 För mer information: Honeywell Security and Fire Ampèrestraat TR Purmerend Nederländerna Tfn: +31 (0) Honeywell förbehåller sig rätten att, utan att meddela detta (vare sig i för- eller efterhand), göra ändringar i produktens utförande eller specifikationer. All varumärken tillhör sina respektive ägare. HSFV-NetAXSCL-02-SE(0318)DS-Z 2018 Honeywell International Inc.
