1 Välkommen till Sandvik

2 Säkerheten främst Sandviks mål är att aldrig orsaka skada hos våra anställda, miljön vi arbetar inom, våra kunder och leverantörer Protective Equipment Emergency Number Emergency Exit Alarm Assembly Point 2 Change footer at: View > Slide Master. Select the first slide master and go to Insert > Header & Footer to change the text. Apply to all.

3 Agenda 12:30 Per Svedensten & Martin Nilsson, Sandvik SRP AB, Presentation av Sandvik SRP. 13:15 Michael Andersson, Höganäs, Rödhake kugg, dags för start av beräkningsjämförelser. 13:45 Thomas Svensson, SP Mekanik, Projektförslag: Spektrumutmattning kring utmattningsgräns. 14:15 Kaffe 14:45 Årsmöte, se separat agenda 08:45 Guidad fabriksrundvandring, Sandvik SRP AB. 10:00 Kaffe 10:30 Kent Cronholm, Chalmers och VCE, Försöksplanering och lastanalys avseende dumprar. 11:00 Ali Cetin, NTNU, Probabilistisk modell för prediktion av utmattningsgräns 11:30 Lunch. 16:15 Grim Gjennes, LINKftr, Utmattningsberäkningar med P.FAT. 16:45 Mikael Segersäll, LiTH, Influence of thermomechanical fatigue and creep on microstructure and properties of high temperature alloys. 17:15 Avfärd till hotell i Malmö. 19:15 Gemensam middag i Malmö. 3 Sandvik Machining Solutions

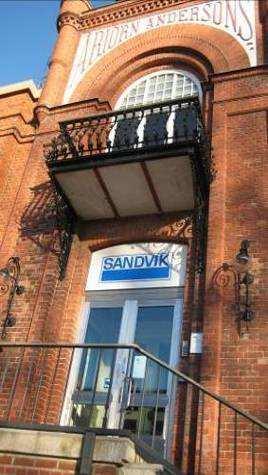

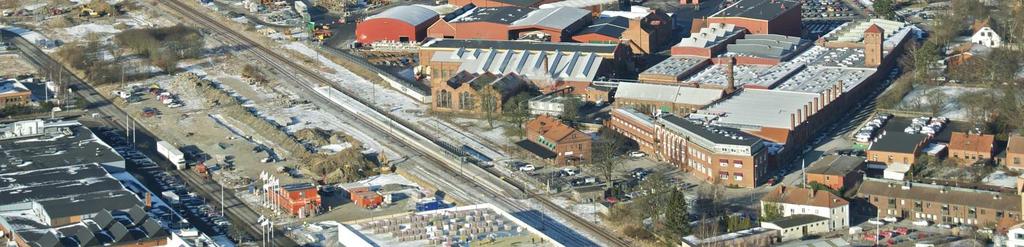

4 Sandvik i Svedala Huvudkontor och kompetenscenter för krossning 4 Sandvik Machining Solutions

5 Historia Grundades 1862 i Sandviken, Sverige. Göran Fredrik Göransson använde Bessemermetoden först i världen för att producera stål i industriell skala. Ett tekniskt genombrott och en innovation som startade företaget. 5 Sandvik Machining Solutions

6 Affärsidé Sandvik utvecklar, tillverkar och marknadsför högteknologiska produkter, som bidrar till att förbättra produktiviteten och lönsamheten för våra kunder. Verksamheten är huvudsakligen koncentrerad till områden där Sandvik är eller har möjlighet att bli världsledande. Vision Industrier över hela världen behöver ständigt utveckla sin produktivitet och lönsamhet. Sandvik gör detta möjligt. Vi hjälper våra kunder att uppfylla och till och med överträffa sina mål. Vi vill ses som våra kunders produktivitetspartner.

7 En stark EHS-kultur I alla våra handlingar tar vi hänsyn till människor och miljö, något som är djupt förankrat i våra kärnvärden. På Sandvik hjälper vi varandra att prioritera säkerhet. Att arbeta med EHS är fullt integrerat i vårt sätt att göra affärer och implementeras genom effektiva ledningssystem och processer. 7 Change footer at: View > Slide Master. Select the first slide master and go to Insert > Header & Footer to change the text. Apply to all.

8 Sandvik en global ledare Sandvik Group Sandvik Construction Sandvik Machining Solutions Sandvik Materials Technology Sandvik Mining Sandvik Venture Erbjuder avancerade lösningar inom konstruktions- och anläggningsbranschen. En global marknadsledande tillverkare av verktyg och verktygssystem för avancerade industriprocesser inom skärande bearbetning. En världsledande tillverkare av högt förädlade produkter i avancerade material, speciallegeringar, metalliska och keramiska motståndsmaterial. En världsledande global leverantör av utrustning och verktyg, service och tekniska lösningar för gruvindustrin. Process Systems Hard Materials Diamond Innovations Wolfram 8 Sandvik Machining Solutions

9 Sandvik en global ledare Sandvik Group Orderingång MSEK Fakturering MSEK Avkastning på sysselsatt kapital 19,8 % Rörelseresultat 13,7 % Antal aktielägare Andel aktieägare utanför Sverige 36 % Investeringar i anläggningar MSEK Antal produktionsenheter 180 Antal anställda års siffror Sandvik Construction Sandvik Machining Solutions Sandvik Materials Technology Sandvik Mining Sandvik Venture 9 Sandvik Machining Solutions

10 Sandvik en global ledare Affärsområdenas nyckeltal Sandvik Group Sandvik Construction Sandvik Machining Solutions Sandvik Materials Technology Sandvik Mining Sandvik Venture Fakturering MSEK Rörelse resultat* 22% Fakturering MSEK 4% Fakturering MSEK Rörelse resultat* 16% Rörelseresultat* Fakturering MSEK 17% Rörelseresultat* Fakturering MSEK 8% Rörelseresultat* Antal anställda Antal anställda Antal anställda Antal anställda Antal anställda * Justerat för kostnader för nedskrivning och omstrukturering. 10 Sandvik Machining Solutions

11 18 % 34 % 18 % 10 % Global närvaro 9 % Fakturering 2012, andel av koncernens totala fakturering 11 % 11 Sandvik Machining Solutions

12 Marknader och kundsegment Fakturering 2012, andel av koncernens totala fakturering Kundsegment Flygindustri 4 % Konsumentrelaterad industri 3 % Övrigt 4 % 34 % 18 % Energi 9 % Europa Asien Gruvor 40 % 18 % 11 % Fordonsindustri 10 % Nordamerika Australien 10 % 9 % Anläggningsindustri 11 % Afrika Förändring jämfört med 2011 Sydamerika Verkstadsindustri 19 % Andel av försäljningen

13 3 % Kundsegment Andel av försäljningen Övrigt 4 % Konsument- Relaterad industri Fordonsindustri 11 % 12 % 19 % Gruvor System 4 % Gruvor Utrustning 19 % 15 % Gruvor Eftermarknad 3 % Flygindustri 12 % Energiindustri Verkstadsindustri Anläggningsindustri 13 Sandvik Machining Solutions

14 Forskning och utveckling En drivkraft för tillväxt och lönsamhet Omkring MSEK/år Mer än anställda inom FoU Cirka aktiva patent Nya produkter en förutsättning för fortsatt lönsam tillväxt 14 Sandvik Machining Solutions

15 Sandvik i Svedala Viktiga händelser i vår historia 1882 Åbjörn Andersson & Co. grundas Första stenkrossen (käftkross) tillverkas Arbrå Verkstads AB grundas Companie Francaise Blaw Knox (CFBK) grundas CFBK startar efter 2:a världskriget tillverkning av konkrossar på licens från Telsmith Åbjörn Andersson startar tillverkning av konkrossar på licens från Allis Chalmers Corp AB Åbjörn Andersson och Arbrå Verkstads AB slås samman och bildar Svedala-Arbrå AB Allis Chalmers Corporation köper Svedala-Arbrå AB 1987 Trelleborg AB köper Allis Chalmers Corp Svedala Industri AB säljs ut och placeras på Stockholmsbörsen CFBK köps upp av Svedala Industri AB CFBK, Arbra Mobile Equipment och Svedala-Arbra säljs till Sandvik 2009 Arbrå avvecklas 15 Sandvik Machining Solutions

16 Tillverkning av krossar SVEDALA, SVERIGE SWADLINCOTE; GB BERGNEUSTADT, TYSKLAND CHAUNY, FRANKRIKE SHANGHAI, KINA PUNE, INDIEN VESPASIANO, BRASILIEN NS

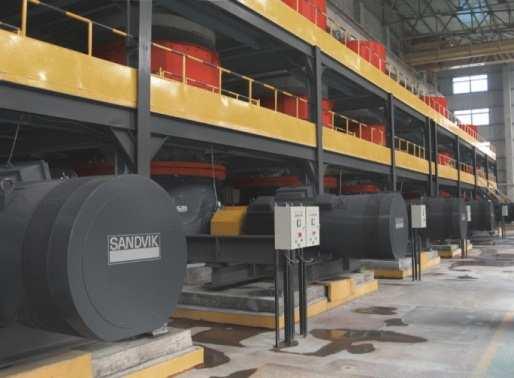

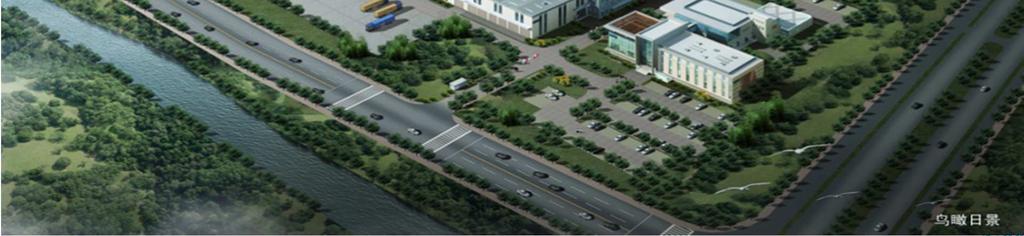

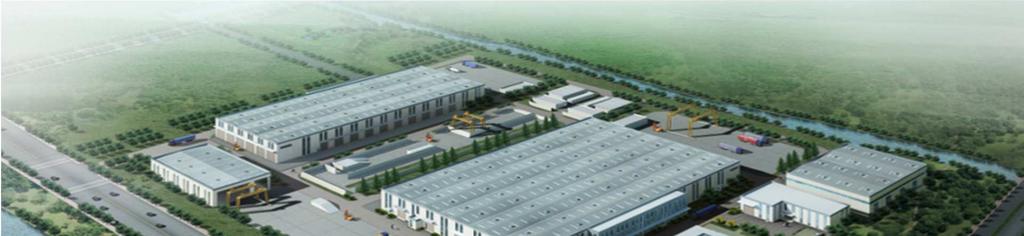

17 Monteringsfabrik, Shanghai i Kina Färdigt gods och utskeppning Produktionslokaler Godsmotagning Reginalt lager Utbildningslokal Om fabriken Fabriksområde kvm Byggnader kvm Produktionslokaler kvm Kontor och matsal 5000 kvm Utbildningslokaler 1000 kvm Regionalt lager 2900 kvm Andra ytor kvm Godsmotagning kvm Utskeppning 7000 kvm Vägar, parkering, ect kvm Kontor och matsal NT

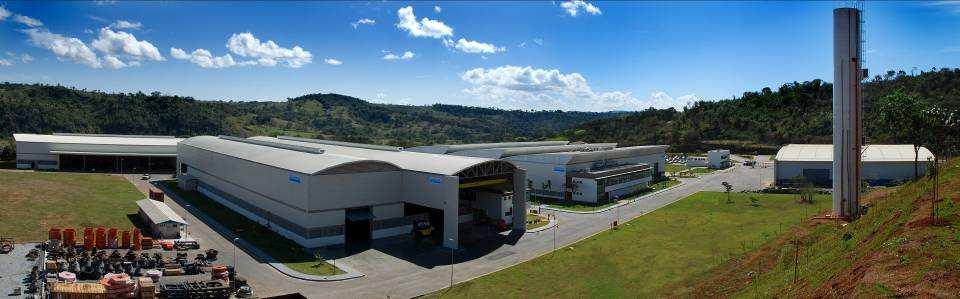

18 NU Monteringsfabrik, Vespasiano i Brasilien

19 NV Gjuteri och montering i Svedala ca 500 anställda Tillverkning Produktorganisation Utveckling krossar Säljstöd Eftermarknad

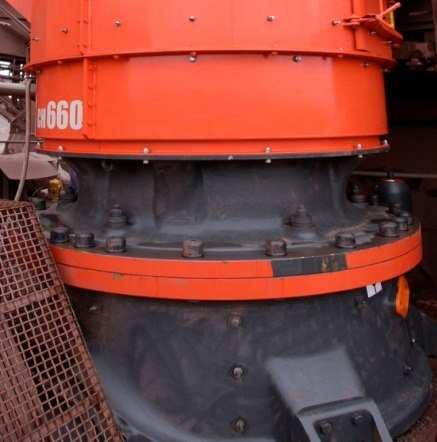

20 Sandvik, tillverkning i Svedala Produkter hûcqholpp^o hlkholpp^o spf=holpp^o j^kd^kpqüi drjjf OM

21 O N Funktion Käftkross

22 O O Funktion Konkross

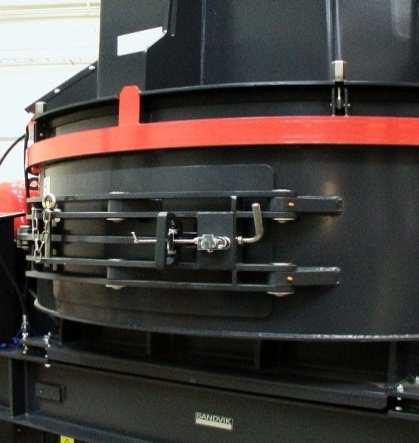

23 O P Funktion VSI (Slagkross)

24 Kross och Sortering Vad har man det till?

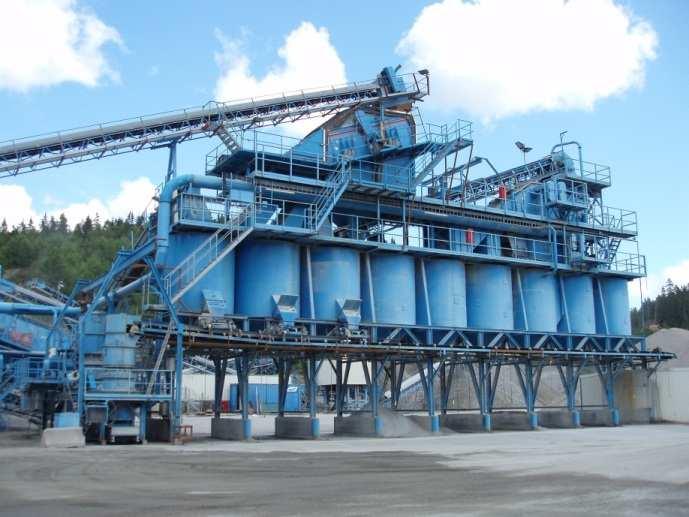

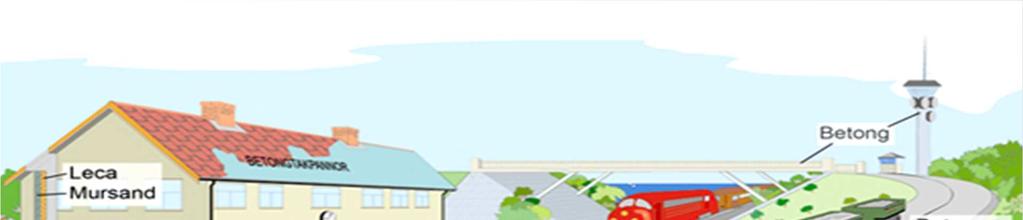

25 Ballastindustrin - Applikationer Infrastruktur Byggnader _ÉíçåÖ iéå~ jìêë~åç== iéå~= _ÉíçåÖI=ã~â~Ç~ãI Öêìë=çÅÜ=ÄÉíçåÖ== páåöéä= p~åçöêìë== gçêç== p~åçöêìëi iéâ~=éääéê j~â~ç~ã== pé êã~â~ç~ã cáäéêçìâ _ êä~öéê c êëí êâåáåöëä~öéê cáäíéêë~åç _ÉíçåÖI= dêìë=éääéê ~ëñ~äí gçêç== aê åéêáåöëê ê

26 Ballastindustrin - Produkter Primära produkter Obundna lager vid vägbyggnad och liknande Järnvägsballast Material kring och under byggnader Produkter för vidare förädling Asfaltsfraktioner Betongfraktioner

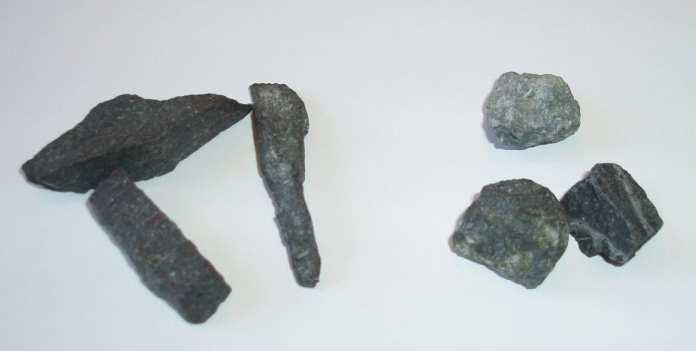

27 Ballastindustrin - Utmaningar Samtliga produkter produceras samtidigt Rensiktning Kornform Lågt produktvärde vs transportkostnader Okänd industri med stor omfattning Allmänhetens uppfattning om täkter

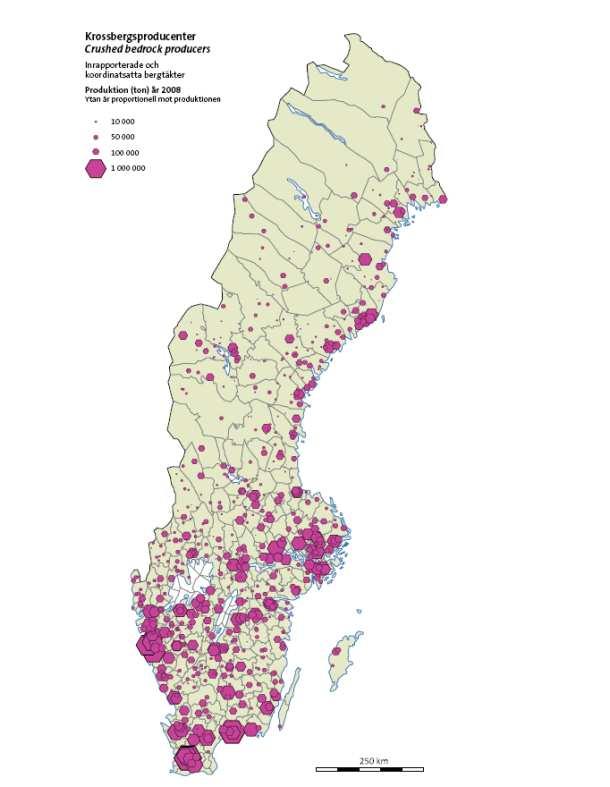

28 Ballastindustrin - Produktion i Sverige Årlig produktion ca 100 miljoner ton (ca 20 miljoner ton naturgrus) ca 2100 täkter Större aktörer Skanska NCC Jehanders (Heidelberg Cement) Swerock

29 Ballastindustrin - Produktion i Världen Årsproduktion av ballast ca 40 miljarder ton Årsproduktion av cement ca 2,8 miljarder ton Kina Ballast 5 miljarder ton redovisat. (10 miljarder) Cement 1.4 miljarder ton (varav 10% exporteras) Övriga världen, ballast USA 2,5 miljarder ton EU 3 miljarder ton Indien 1 miljard ton redovisat. (2 miljarder ton)

30 Gruvindustrin - Slutprodukter Metaller Diamanter Mineraler Kol

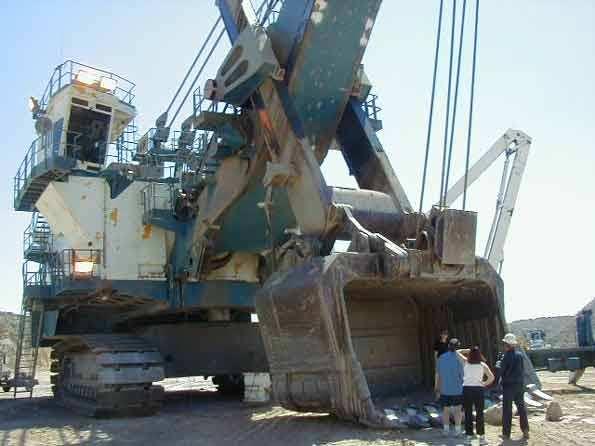

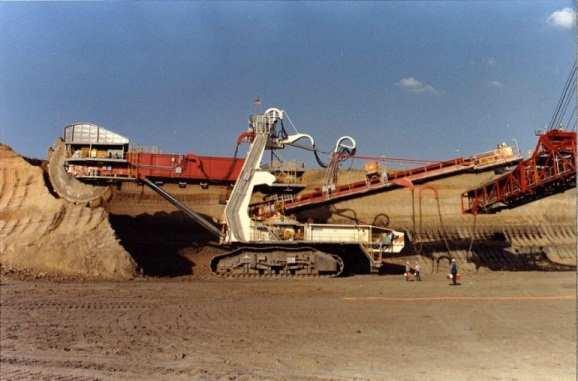

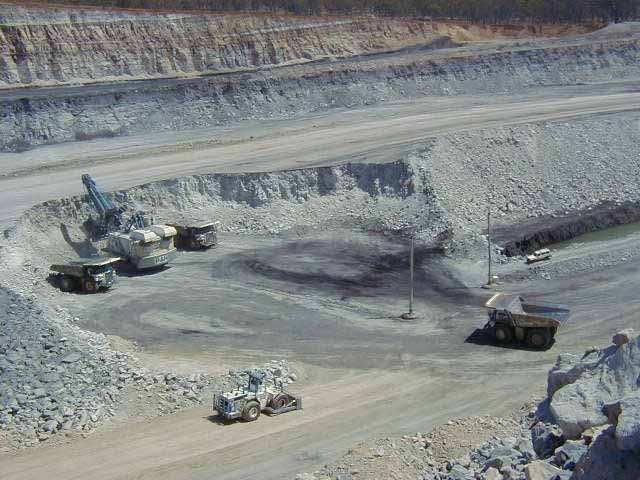

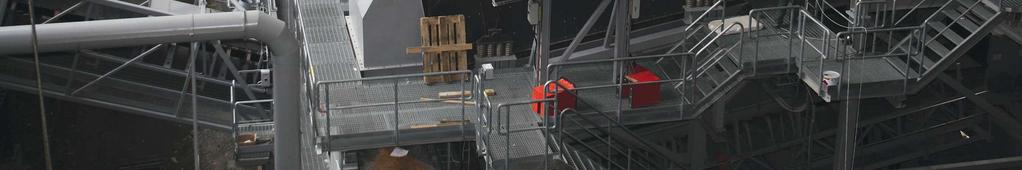

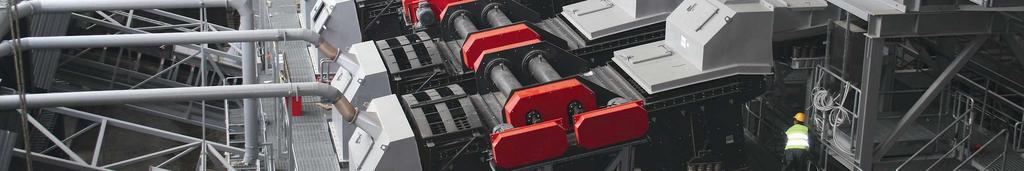

31 Gruvindustrin Ovan och under jord Kross och sortering för vidare förädling Typiskt stora anläggningar i jämförelse med ballastindustrin

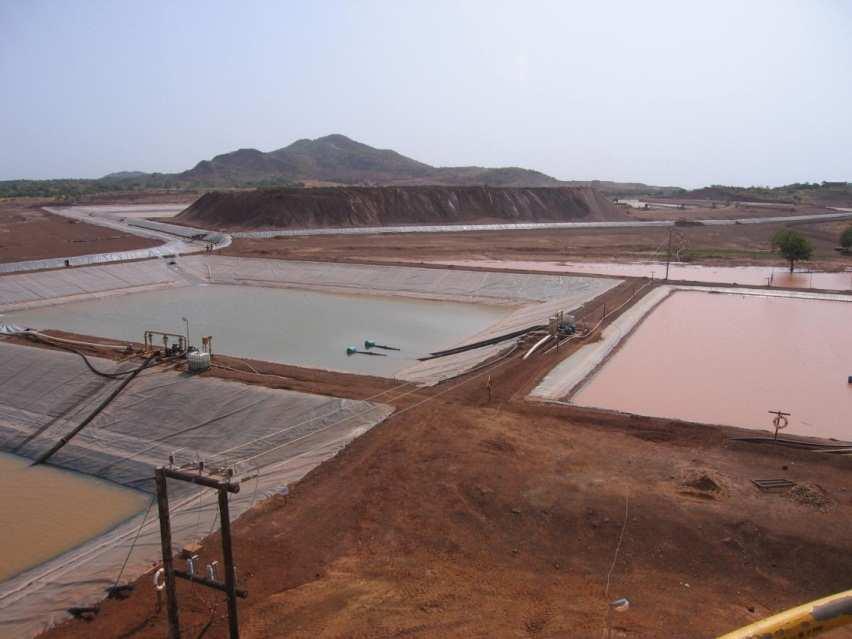

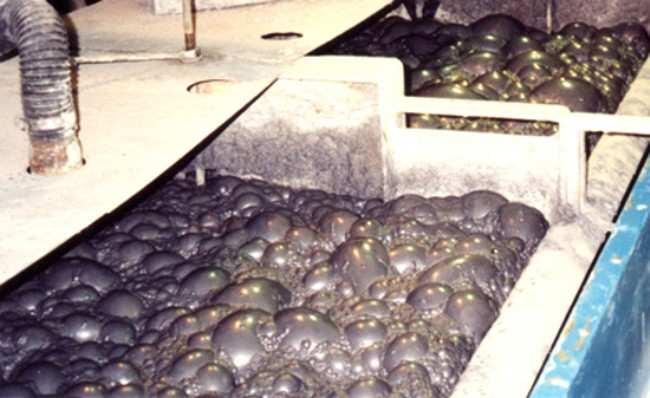

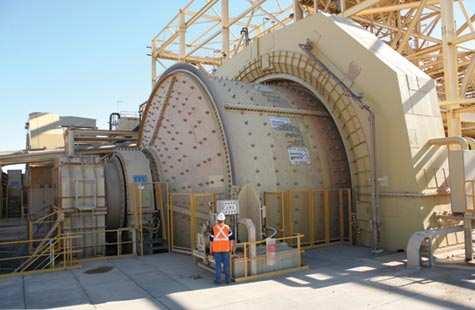

32 Gruvindustrin - Produktion Efter kross och sorteringsprocessen vidarebehandlas stenmaterialet vidare för att extrahera de värdefulla mineralerna. Kvarnprocesser för reducering till mineralkornsstorlek Flotation för att separera mineraler från gråberg Lakningsprocesser för att extrahera mineraler från stenmaterial

33 Gruvindustrin - Utmaningar Reduktion Mycket stora volymer 24/7 drift. Tillgänglighet viktig Stora ingrepp i naturen Lokalisering av gruvan styrs helt av geologi

34 Gruvindustrin - Sveriges största gruvor LKAB Kiruna och Gällivare. Järnmalm ca 25 miljoner ton malm. Underjordsbrytning Boliden Aitik Kopparmalm, biprodukt: Guld 32 miljoner ton malm, miljoner ton gråberg. Ovanjordsbrytning

35 Gruvindustrin - Världen Största aktörerna 1. BHP Billiton 2. Vale CVRD 3. Rio Tinto 4. Barrick 5. Anglo American 6. Chinalco Stora gruvnationer: Chile, Koppar Australien, järn, guld Kina, järn, kol Sydafrika, guld, diamanter USA, koppar Brasilien, järn

36 Crusher R&D Analysis we use for product development Sandvik Machining Solutions

37 Mechanical analyses Road map Analyses of machine elements - By FEA or analytical methods - Bolted joints - Shrink fits - Bearings, gears Dynamic analyses - Eigenfrequencies (frames) - Dynamic responses - Multi Body Simulations (suspensions) FE-analysis (FEA) HyperWorks - HyperMesh, Radioss SolidWorks Simulation Structural design - Structural design - Optimization Fatigue analysis - Weld design - Base material, Casted parts Verification - Strain measurements - Acceleration measurements - Displacement measurements Static analyses - Static stress analyses - Analyses of stability, buckling - Nonlinear contact analyses Static evaluation - Design below yield - Weld design - Stability - Design according to codes UTMIS Feb. 2013

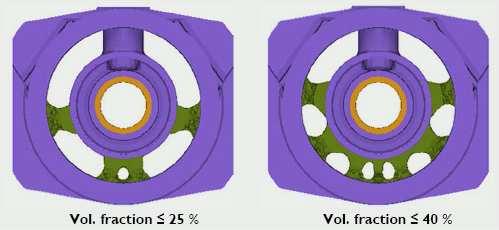

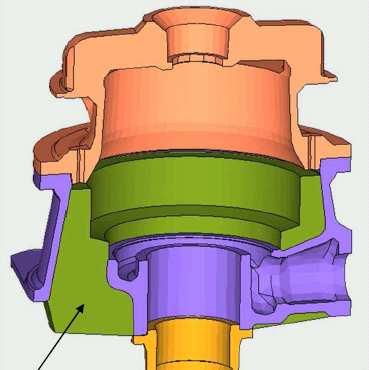

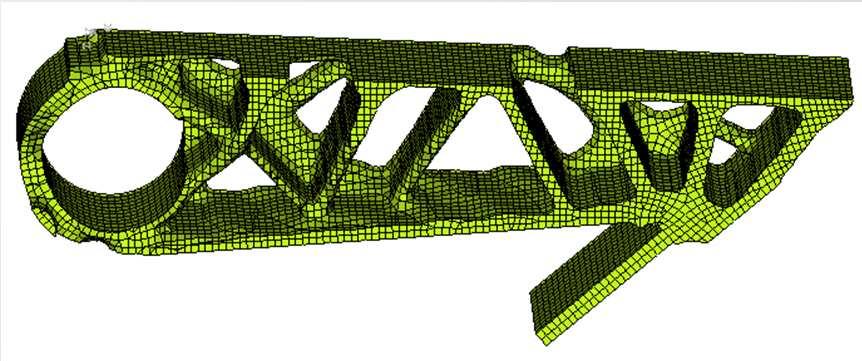

38 Concept design Topology optimization using OptiStruct Early in the concept design of new products Method for optimizing the material distribution within a design domain. The results from the optimization is only a draft or road map for the designer. aéëáöå=ççã~áå jçîáåö=à~ï UTMIS Feb. 2013

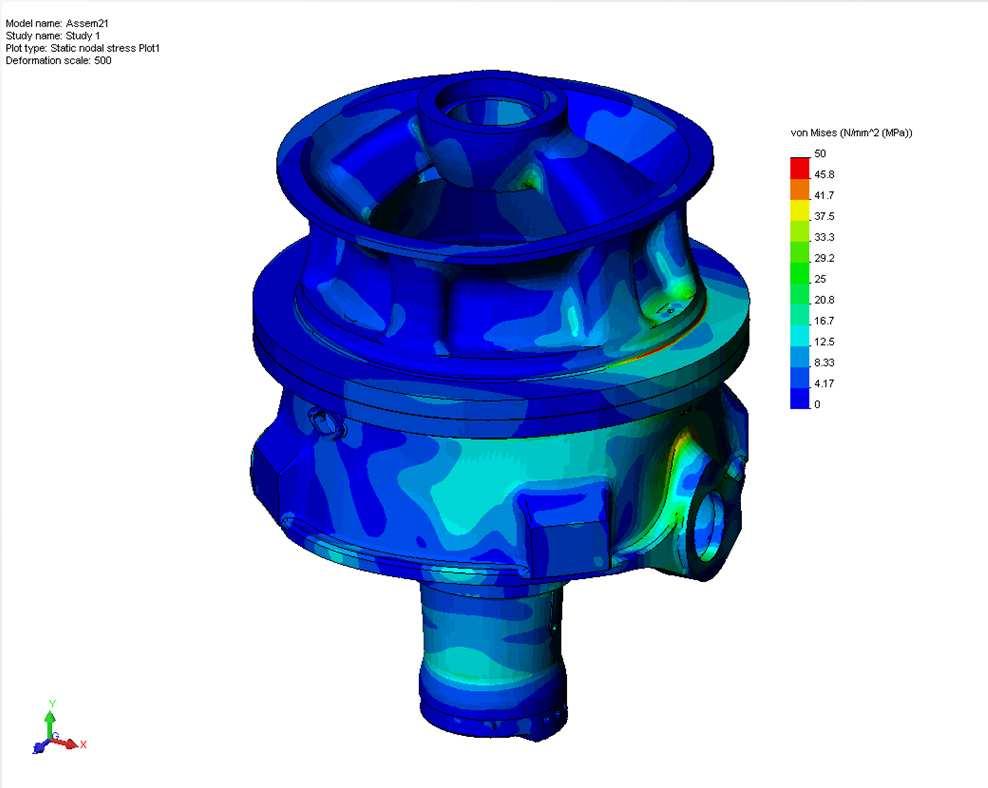

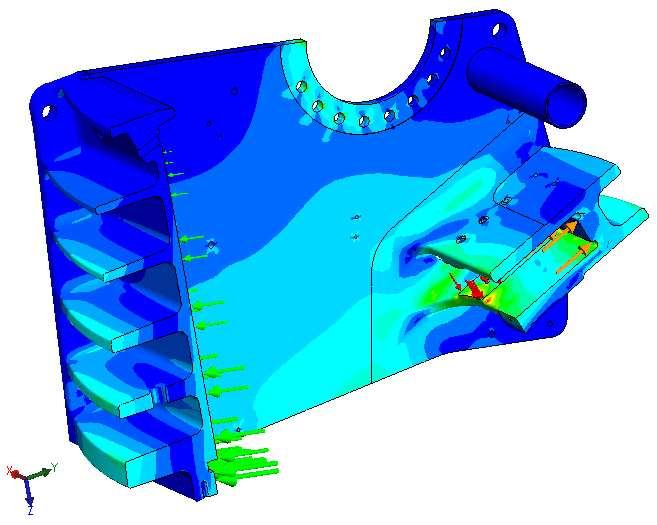

39 Strength analyses and fatigue evaluations Stress analyses using HyperWorks or Solid Works Simulation Fatigue evaluations based on principle stresses UTMIS Feb. 2013

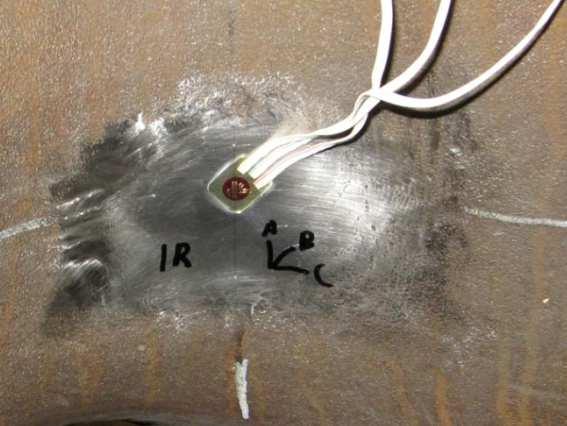

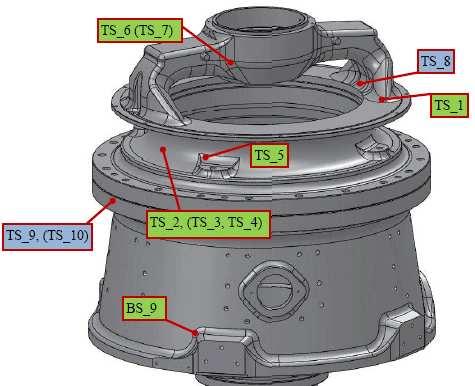

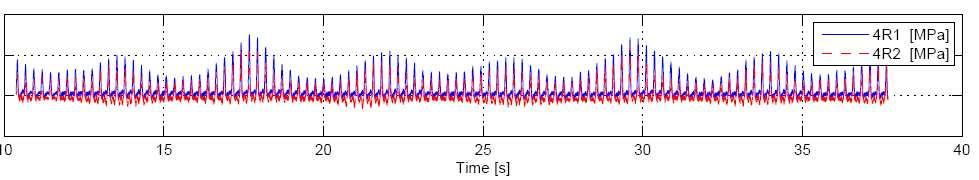

40 Verification of analyses Strain gauge measurements Strain gauge measurements are performed in order to: Verify max. fatigue utilization Correlation to FE-analyses Collect load spectrum data for improved fatigue assessments UTMIS Feb. 2013

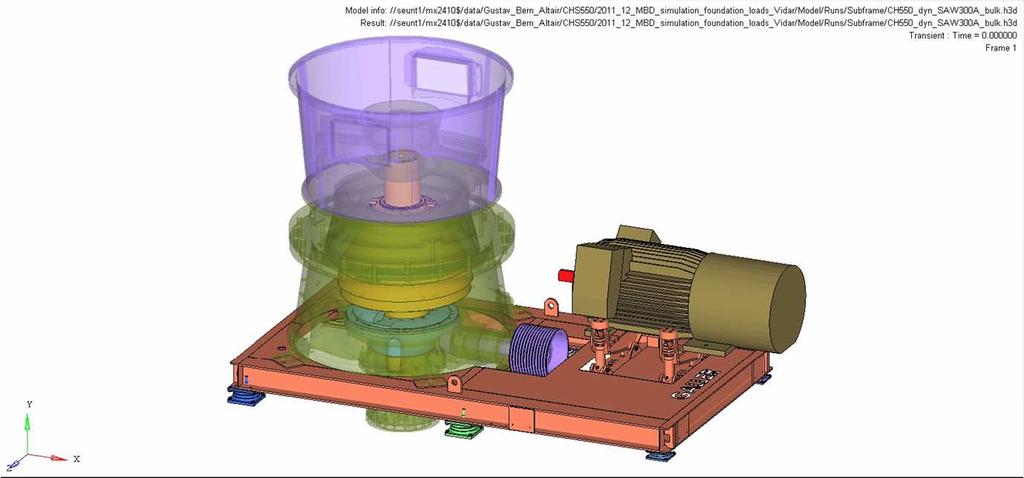

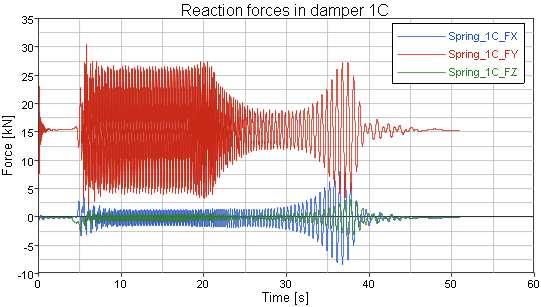

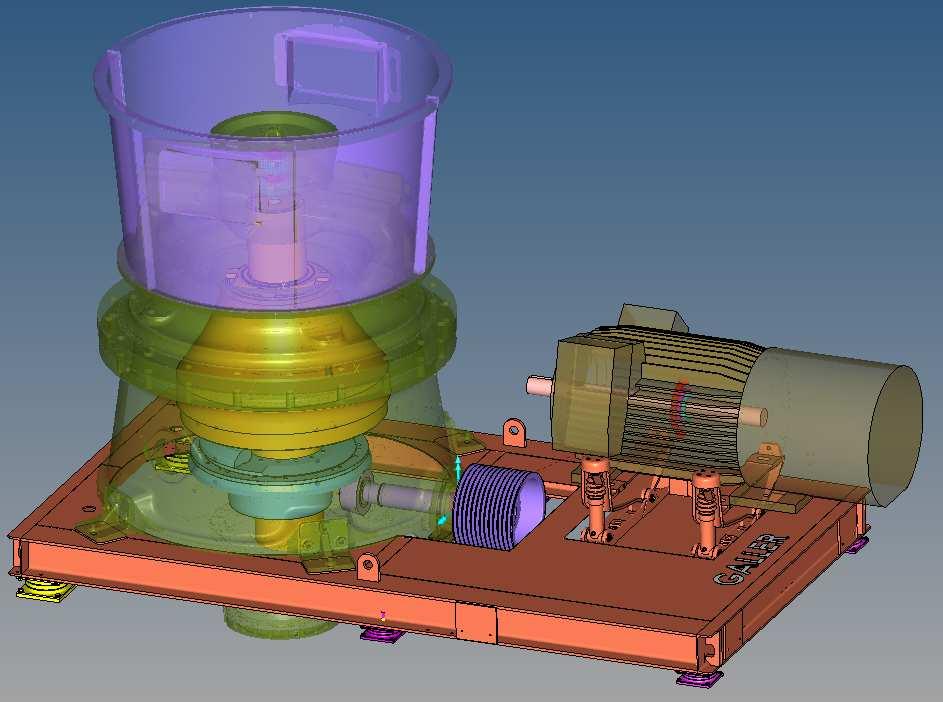

41 Multi-body Dynamics Foundation loads Used for dimensioning of vibration suspension, rubber dampers Determination of foundation loads Rigid body model (6 DOFs in total) with force fields representing dampers Overcritical running during stationary conditions == > natural frequencies are excited during start and stop. UTMIS Feb. 2013

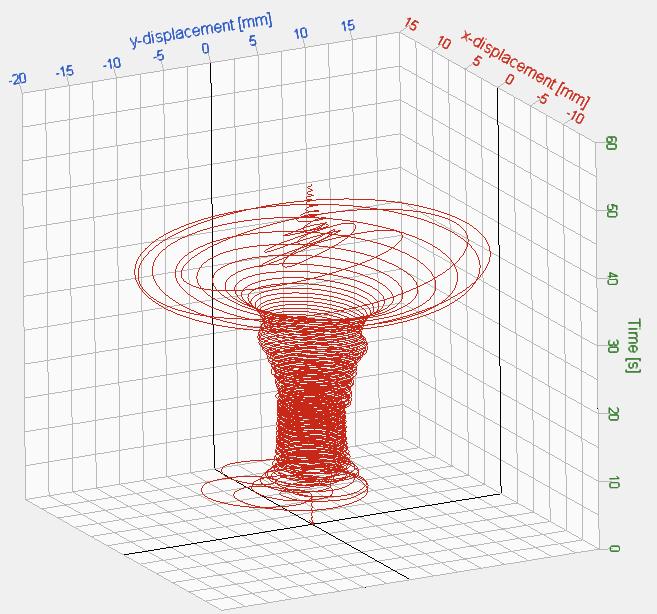

42 Multi-body Dynamics Foundation loads UTMIS Feb. 2013

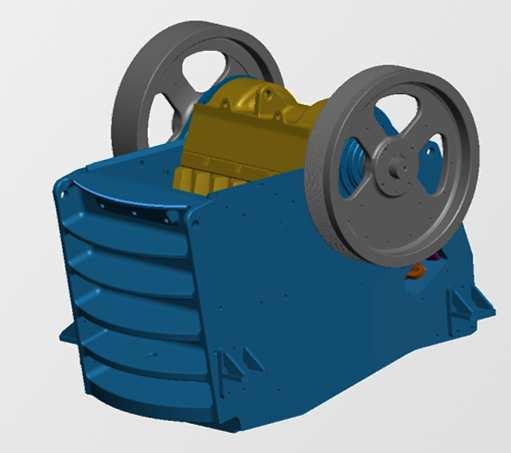

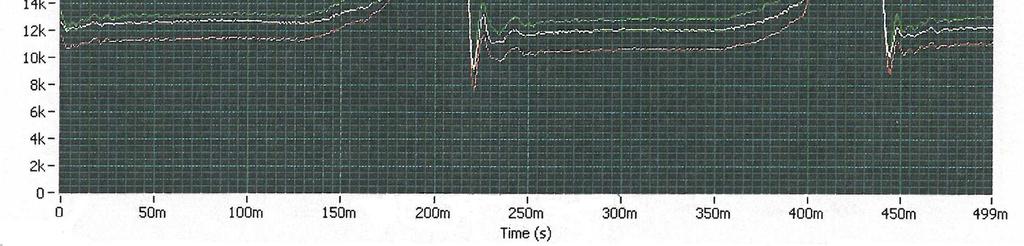

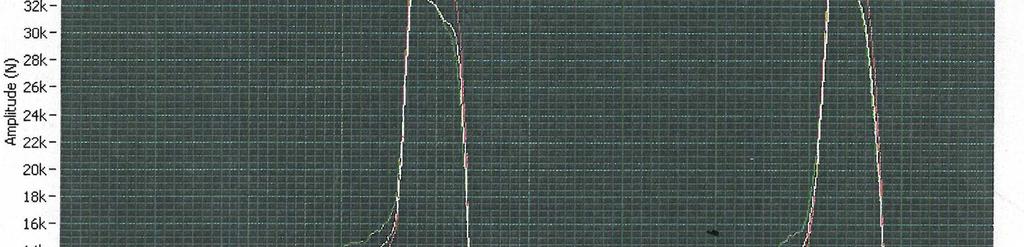

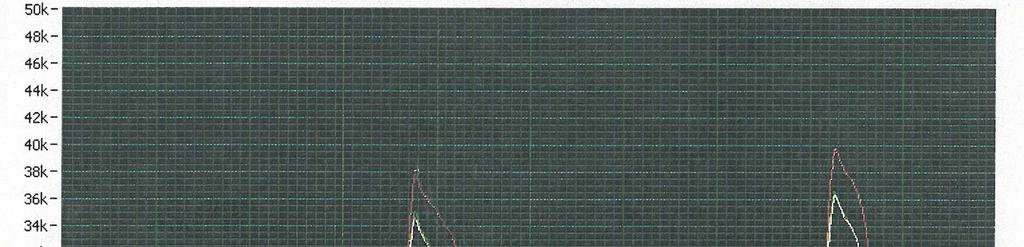

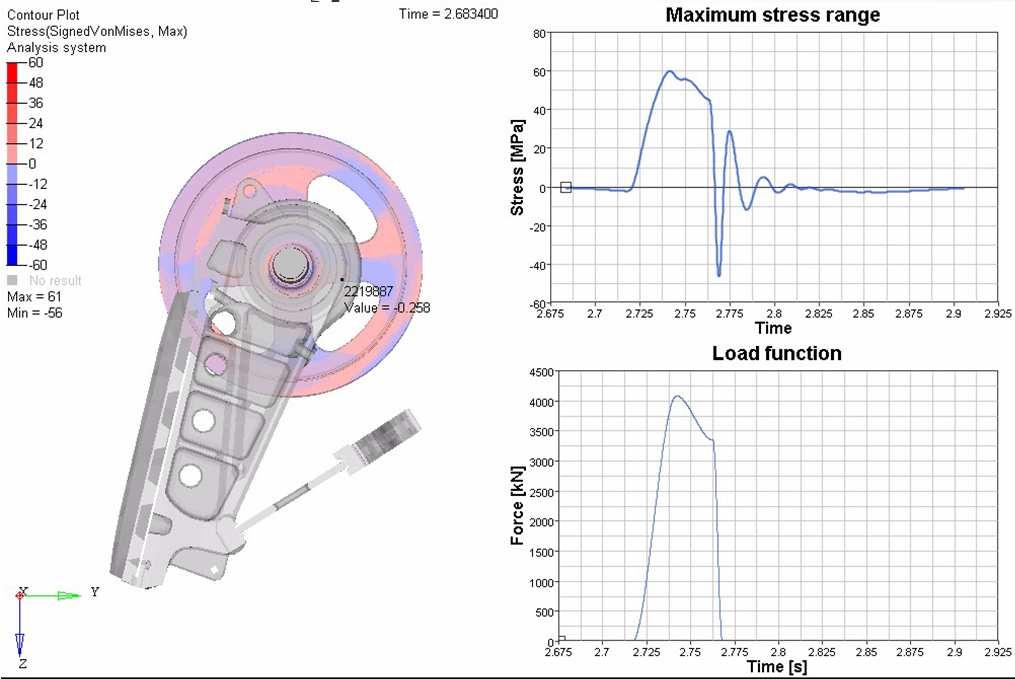

43 Multi-body Dynamics Using flexible bodies Driving the simulation The crusher is powered by a torque applied to the driving flywheel. The torque relates to the speed of the crusher shaft, according to the motor characteristics. Crushing load function The shape of the load function is derived from measurements and is tuned against the energy consumed. UTMIS Feb. 2013

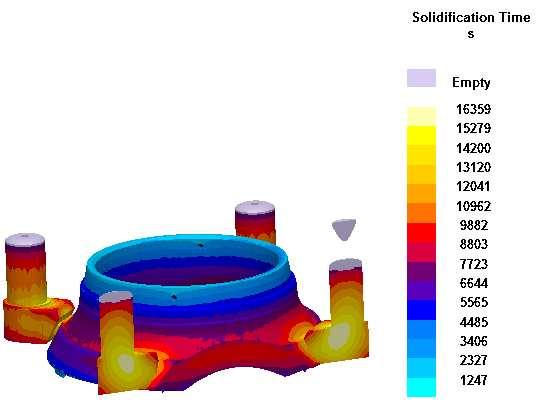

44 Steel casting simulations Using MagmaSoft Used early in the design process to: Improve manufacturability and cost reduction Optimize feeding Predict risks for porosities, cracks (hot-tearing and cold cracks), erosion or sand penetrations Avoid casting critical regions coincidence with fatigue hot-spots UTMIS Feb. 2013
