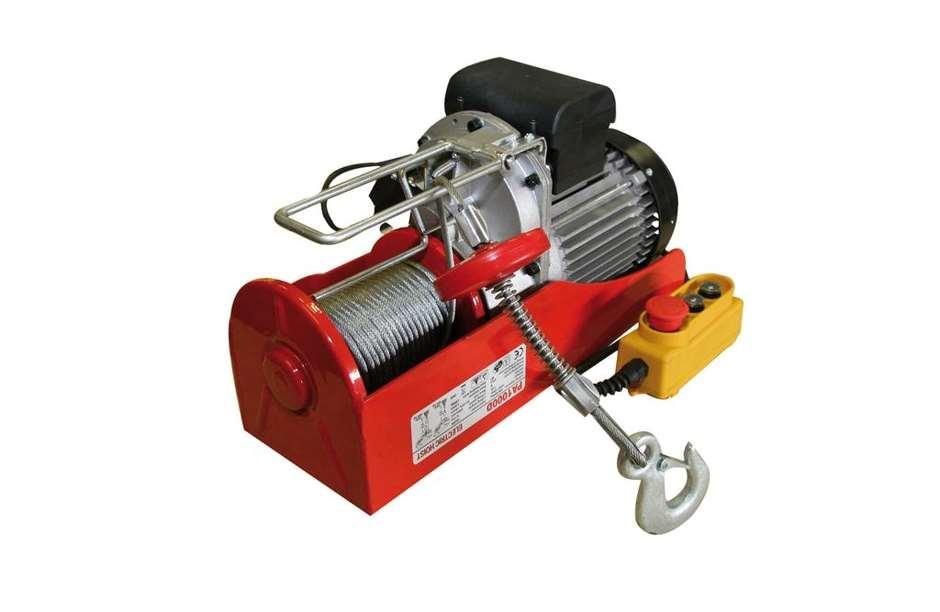

2 Inledning: Denna manual gäller följande 250kg, 600kg och 1000kg. Anslutning 220 V 50Hz. Användning: De här vinscharna är endast tillverkade för att lyfta föremål och bör endast användas av personer som läst bruksanvisningen och är förtegen om säkerhetsföreskrifterna. Det är du som användare som ansvarar för att vinschen används på ett säkert sätt. Vinschen är utrustad med 1st extra taljblock, stoppfunktion för ut- och inkörning av vajer och termokontakt (automatisk) för överbelastning av motor. Elvinshen har en driftstid på 8000 lyft och är inte lämplig för professionell användning. Elvinschen ska inte användas till att lyfta smältgods, i temperaturer under 0 grader och i aggressiva miljöer (korrosion på vajer och elektriska anslutningar). Elvinsch: Översikt: (No1) Ram. (No2) Utköringssäkring. (No3) Inkörningssäkring. (No4) Klump för inkörnings säkring. (No5) Vinda. (No6) Wire. (No7) Krok. (No8) Kabel till kontroll. (No9) Kontrollbox. (No10) Kontakt för höj/sänk. (No11) Nödstopp. (No12) Motor.

3 Säkerhetsföreskrifter: Var uppmärksam på att nätanslutningen är densamma som står på typskylten (220V 50Hz). Stickkontakt ska vara jordad. Det är inte tillåtet att lyfta mer än det angivna på typskylten. Strömanslutningen ska inte brytas under lyft. Ta stickkontakt ur efter avslutad användning. Håll barn och åskådare på lämpligt avstånd. Undvik att lasten svänger från sida till sida och håll ett öga på lasten, stå aldrig under lasten. Får inte användas för att förflytta personer. Elvinschen ska användas med full koncentration. Lämna ej last hängande i vinschen. Montering/uppsättning Elvinschen är tillverkad med upphängning på fyrkantiga/rektangulära rör. Rörets dimension ska vara anpassat för vinschen lyftkraft (fig 4). Uppsättningen ska ske i att samarbeta med fackfolk som kan garantera för upphängningspunkterna styrka och fastgörning.

4 Taljblock: Det medföljer ett taljblock se (fig. 5 och 6) När denna används fördubblas elvinschens lyftkraft. Montering av taljblock. Montering av lyftkrok på elvinsch. Användning: Börja med att ta bort skyddsplasten från vajertrumman och kontrollera att vajern är fast monterad i trumman. Vinschen bör inte användas vid temperatur under -25 och över 55. Om mycket tunga föremål ska lyftas är det viktigt att vajern stramas till lätt innan lyft. Använd inte ändstoppfunktionen som automatisk stoppfunktion, dessa är nödstoppkontakter. Vinschen är utrustad med termokontakt som vid tillfälle av överbelastning slår ifrån. Termokontakten slår till av sig själv efter avkylning. Därefter ska föremålets vikt reduceras. Detta är den endaste överbelastningssäkringen som är på vinschen. Det är inte tillåtet att använda denna som överbelastningssäkring. Var uppmärksam på att vajern är korrekt upprullad på trumman. Se fig. 2

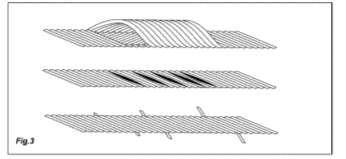

5 Se alltid till att stå på avstånd från föremålet som ska lyftas, rulla ut kabeln till fjärrkontrollen. Rulla ihop kabeln till fjärrkontrollen efter användning (fig 7.). Fig. 7. Fjärrkontroll. No 11 nödstopp trycks in genom stop och vrids med uret vid inkoppling. No 10 dubbelkontakt för höj och sänkfunktion. No 9 Handtag Drift: Kontrollera att nödstoppkontakten är utlöst (röd knapp vrids med uret). Tryck pil upp för att lyfta. Tryck pil ned för att sänka. För att avlasta wiren är vinschen utrustad med en inkörningssäkring som stänger för hissfunktionen när klumpen (No 4. fig. 1) nuddar bygeln. Detsamma gäller vid utkörning, som stoppar trumman när det är ca. 2 omgångar tillbaka på trumman. Eftersyn och underhåll: Ta ur stickkontakten när det utförs eftersyn på vinschen! Vid 1 lyft menas att vajern kört ut och kört in igen med belastning på. För varje 30 lyft kontrolleras wiren. Se foto (fig3) Efter 100 lyft kontrolleras wiren, att utkörningssäkringen stänger av motorn, det skall vara ca 2 omgångar wire tillbaka på trumman. Att inkörningssäkringen fungerar medan spelet körs in lyfts inkörningsbygeln och spelet skall stoppa. Kontrollera kablar och anslutningar. Kontrollera att bromsen fungerar korrekt, detta görs genom att köra med spelet och lyssna efter märkliga ljud, samtidig som man startar och stoppar. Efter 200 lyft kontrolleras och smörjs wiren. Efter 1000 lyft kontrolleras att bult och skruv är spända och ram efter brott och repor.

6 Elektrisk diagram: 250/600Kg elvinsch (Emergency) stop switch Thermal Cut-out switch Motor UP Down Press u1 u2z1 z ~230V 50Hz Switch Capacitor Control cord Down limited switch Up limited switch Elektrisk diagram: 1000Kg elvinsch Emergency stop switch Up limited switch Capacitor Thermal cut-out Switch Motor Up u1 u2z1 Down Press z2 ~230V 50Hz Switcth Control cord Down limited switch

7 Tekniska data: Modell Kg Kg Kg Strömförsörjning 220V 50Hz 220V 50Hz 220V 50Hz Strömförbrukning Amp 2,2 4,6 7,4 Strömförbrukning Watt Max lyftkapacitet i Kg 125/ / /999 Max lyfthöjd i meter 6/12 6/12 6/12 Lyfthastighet i meter 4/8 4/8 4/8 Wire diameter i mm 3,0 4,5 5,6 Wire brottstyrka (N/mm²) IP klass IP 54 IP 54 IP 54 Egenvikt i kg 10,5 17,5 31 Mekanisk gruppering M1 M1 M1 Isolerings grupp B B B 1 lyft består av en arbetsperiod på 10 minuter, och man räknar med att vinschen körs ca. 2,5 minut. Dvs. att man kan ca. köra 3 lyft på 10 minuter. (S3-25%-10Min) Max lyftkapacitet är definierat med taljblocken monterad. Lyfthastigheten = den långsammaste är med taljblocken monterad.

8 Sprängskiss: 250/600Kg

9 Reservdelar: 250/600Kg No Artnamn Antal No Artnamn Antal 1 Ram 1 30 Anker 1 2 Holder 2 31 Stator 1 3 Umbracobult 4 32 Motorhus 1 4 Bolt undersænket 2 33 Bromsfjäder 1 5 Bussning 1 34 Broms 1 6 Låspinn 1 35 Lager 1 7 Trumma 1 36 Motorbagdæksel 1 8 Skive f tromle 1 37 Umbracobult (lång) 1 9 Klods 1 38 Blæsehus 1 10 Wire 1 39 Blæser 1 11 Låsbussning 1 40 Säkringskontakt 2 12 Låseblik 1 41 Pakning f kontaktpind 2 13 Krok 1 42 Kontakt in 1 14 Indløbssikring arm 1 43 Kontakt udløb 1 15 Udløbs sikring arm 1 44 Kontakthus 1 16 Umbracobult 1 45 Beslag för kontakthus 1 17 Trumaxel 1 46 Ledningsterminaler 1 18 Kile 1 47 Kabel f kontrollhandtag 1 19 Lager 1 48 Forsyningskabel 1 20 Gearkasse 1 49 Ledningstætning (lille) 1 21 Skruv 8 50 Ledningstætning (stor) 1 22 Gear 1st trin 1 51 Bult f krok (taljblock) 2 23 Packning 1 52 Bult 2 24 Lager 1 53 Taljeblok halvdele 1 25 Mellemgear 1 54 Krok f taljblock 1 26 Gear 2nd gear 1 55 Kontakt t höj och sänk 1 27 Leje 1 56 Kontakt nödstopp 1 28 Hus forrest 1 57 Kontrollhandtag 1 29 Leje 1 58 Kondensator 1

10 Sprängskiss: 1000Kg

11 Reservdelar: 1000Kg No Artnamn Antal No Artnamn Antal 1 Ram 1 31 Stator 1 2 Holder 2 32 Motorhus 1 3 Umbracobult 4 33 Bromsfjäder 1 4 Bolt undersænket 2 34 Bremse 1 5 Lager 1 35 Lager 1 6 Låsepind 1 36 Motorbagdæksel 1 7 Trumma 1 37 Umbracobult (lång) 4 8 Fjäder 1 38 Blæsehus 1 9 Klods 1 39 Blæser 1 10 Wire 1 40 Tryckstift 2 11 Låsbussning 1 41 Packning t tryckstift 2 12 Låseblik 1 42 Kontakt indløb 1 13 Krok 1 43 Kontakt udløb 1 14 Indløbssikring arm 1 44 Kontakthus 1 15 Udløbs sikring arm 1 45 Beslag f kontakthus 1 16 Umbracobult 1 46 Ledningsterminaler 1 17 Trumaxel 1 47 Kabel t kontrollhandtag (4) 1 18 Kile 2 48 Forsyningskabel 1 19 Leje 1 49 Ledningstætning (lille) 1 20 Gearkasse 1 50 Ledningstætning (stor) 1 21 Skruv 8 51 Bolt f krog (taljeblok) 2 22 Gear 1st trin 1 52 Bolt f taljeblok 2 23 Pakning 1 53 Taljeblok halvdele 1 24 Leje 1 54 Krog f taljeblok 1 25 Mellemgear 1 55 Kontakt f hæve og sænke 1 26 Gear 2nd gear 1 56 Kontakt nødstop 1 27 Leje 1 57 Kontrolhåndtag 1 28 Hus forrest 1 58 Kondensator 1 29 Leje 1 59 Dæksel f kondensatore 1 30 Anker 1 60 Microkontakt f udløb 1
