Används t.ex. i fabriks- och lagerbyggnader till drag och lyft av gods.

Transkript

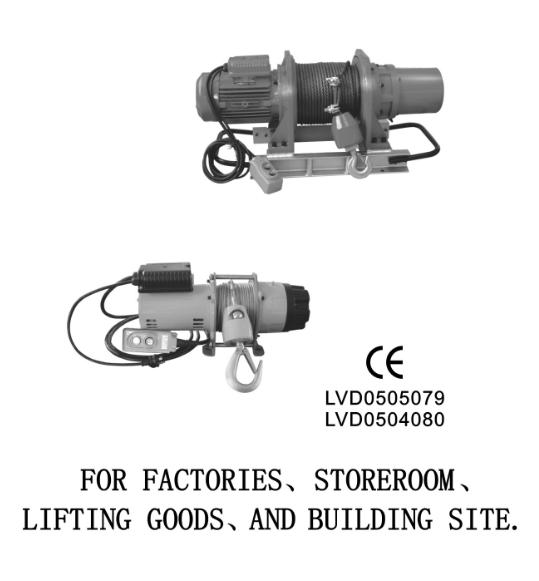

1 Manual LV-W200E-250E300E-300E1-500E1-750E1-1000E1 Används t.ex. i fabriks- och lagerbyggnader till drag och lyft av gods. 1

2 2

3 Egenskaper och användning LV-W serien bygger på KDJ grundmodellen producerad av Kaixun. Serien är utvecklad på bakgrund av genomtestade principer kombinerat med avancerad västlig teknologi. Väsentliga egenskaper är liten volym, låg egenvikt, lätt installation och pålitlighet. Produkten är avsedd och godkänd till drag och lyft av last. Används t. ex. i lagerbyggnader, höghuskonstruktioner samt vid last- och lossning på hamnområden. Strömförsörjning är för de mindre modellerna (upp till LV-W300E) 230VAC och för större modeller (300E1 och större) 380VAC, vilket möjliggör bruk överallt där denna energikälla finns. Den elektriska spänningen (V) utgör normalt under 10 % av typskyltens angivelse. Produkten är inte avsedd till användning i följande miljö: - Under -20 och över C - Miljöer med explosionsfara t.ex. gasutsläpp - Giftiga potentielt explosionsfarliga miljöer - Kraftigt åskoväder. Karakteristisk struktur Motor: 230V vinscharna karakteriseras vid en enfas motor. 3-fas (380V) vinscharna har den typiska 3-lager motor: snabb start, låg friktion. Isolerings grad B. Växellåda: Planetväxellåda används för att reducera hastigheten. Värmebehandlad huvudplatta och planethjul säkrar pålitlighet och långvarig funktion. Det gjutna växelhuset säkrar hög brytstyrka och maximal precision av roterande delar som härmed kan utnyttja den minimala friktionen. Broms: Elektromagnetisk friktionsbroms som säkrar lasten vid strömavbrott. Skulle strömmen svikta vill den elektromekaniska friktionsbromsen omedelbart aktiveras, och lasten säkras därmed mot att falla. Trumma, wire och krok: Stålwiren är monterad på trumman med säkerhetsbult. Konstruktionen säkrar att wiren inte faller av samt möjliggör ett lätt byte av wiren alternativt ändring av riktning. 3

4 Viktig teknisk data Capacity (µ F) Se notering under schema S3-25 %: Efter en arbetsperiod på 5 min. ska vinschen svalna i 15 min. Val och montering av strömkabel Kablarnas specifikationer har betydelse för vinschens prestation och livslängd. Undvik att använda mindre strömkablar än angivet i detta schema: mm 2 angivelsen för strömkablarna gäller upp till 50m. Här över används tjockare strömkablar. Sörj för att kablarna är monterade korrekt och ordentligt. Tänd och släck för strömmen på huvudströmbrytaren. Efter varje inrullning av strömkablarna kontrollera att kontakterna fortfarande är fastspända och monterade ordentligt. För att säkra mot överslag ska vinschen kopplas till jord. 4

5 Säkert bruk av vinschen Oavsett var maskinen monteras och används kommer säkerheten i första hand! Maskinen bör endast användas av kompetent person med vetskap om de potentiella riskerna. När maskinen arbetar, ska annan personal inte befinna sig vid kroken, eventuell lastplattform eller under hängande last. Det är inte tillåtet att använda reservdelar eller maskinkomponenter som inte är original. Stålwire, lastplattform eller andra hängande delar ska kontrolleras regelbundet. Konstateras skador eller brott ska delen repareras eller bytas ut innan maskinen används igen. Provkör vinschen varje gång innan användning och kontrollera följande: a) Strömkontakter (grundligt och korrekt monterat) b) Fjärrkontroll (tänd/släck) c) Om det finns onormala ljud under test/körning d) Om stålkabeln är skadad. Finns det brott eller flera brutna trådar i större sektioner byts wiren. e) Att wiren är placerad korrekt på trumman (ingen väsentlig överlappning eller korsning) f) Att det alltid är minst 3 varv av wiren kvar på trumman när wiren är helt ute(infästningen av wiren på trumman är inte dimensionerad till max. last) g) Att maskinens fixering (montering på underlag) och stadighet är absolut maximal. h) Följ anvisningarna i denna manual vid bruk av vinschen. i) Undvik att använda kroppen till slutlig placering av hängande last. j) Sörj för att wiren är stram före lyft/drag. k) Undvik att låta tung last hänga fritt i för lång tid. l) Vinschen får inte användas till persontransport. Installation/montering och test Montera vinschen på ett solitt och stabilt underlag. Använd monteringshålen i vinschens fötter. Test vid första användning: Avvikelser i strömspänningen får inte överstiga ± 10 % i förhållande till vinschens specifikationer. Kontrollera att fjärrkontrollens manöverknappar svarar till vinschens reaktion (upp/ner) Lyft och sänk testlasten åtskilliga gånger för att säkra att det inte förekommer onaturliga vibrationer eller annat misstänkt och oförväntat missljud från vinschen. Kontrollera, att bromsen fungerar i förbindelse med lyft (bryt strömmen) Underhåll Kontrollera wiren. Är den rostig eller angripen körs den ut i full längd och smörjs med fett. Smörj vinschens planetväxel var 3:e månad. Vinschen bör användas regelbundet. En genomgång av vinschen i sin helhet ska ske regelbundet och normalt 1 gång om året. 5

6 Allmän feldiagnos och lösningar Allmänna fel Orsak Lösning Motorn startar inte ingen ström Strömkabel defekt Fjärrkontroll funkar inte Utbränd kondensator Tänd för strömmen Reparera kabel Reparera/justera fjärrkontrollen Byta kondensator (380V) Kortslutning Likriktaren skadad(230v) Byt likriktare Last glider för länge efter stopp Ovanligt högt ljud Elektrisk läckage Mycket missljud från motor när det trycks upp. Kan inte lyfta tung last Bromsfjäder deformerad Friktions skiva sliten För mycket fett på friktionsskiva Överlast Fett/smörjning fattas Växellåda och lager slitet efter lång tids användning Monteringsbultar lösa Har ingen jord /kontakt Interna kablar vidrör vinschens skal För lite Volt För tunn strömkabel Avstånd mellan friktions skiva och bromsblock för litet Bromsklossar nerslitna Byt bromsfjäder Kontrollera eller byt friktionsskiva Ta bort fett Mindre last Smörj Kontrollera växellåda- byt ut om nödvändigt Kontrollera monteringsbultar Kontrollera och anslut till jord Kontrollera eller lossa intern koppling Kontrollera Volt Kontrollera strömkablar Byt friktions skiva eller justera avstånd (0,35-0,45mm) Byt bromsklossar Kabelschema kabelfjärr Diagram 230VAC vinsch (1 fas) Diagram 380 VAC vinsch (3-fas) 6

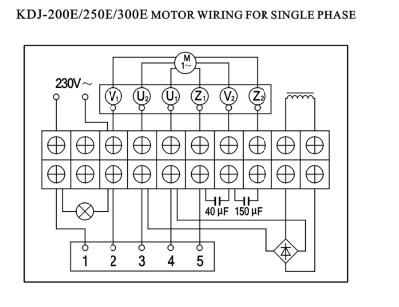

7 Kopplingsschema-motor: LV-W 200E/250E/300E en fas Kopplingsschema-motor: LV-W 300E1 3-fas 7

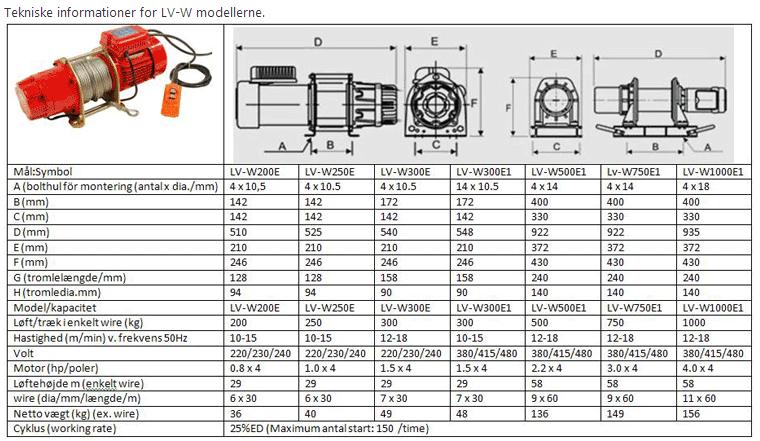

8 Kopplingsschema-motor: LV-W 500E1/750E1/1000E1 3- faset Generella specifikationer LV-W modeller 8

9 Sprängskiss LV-W200E7250E/300E 9

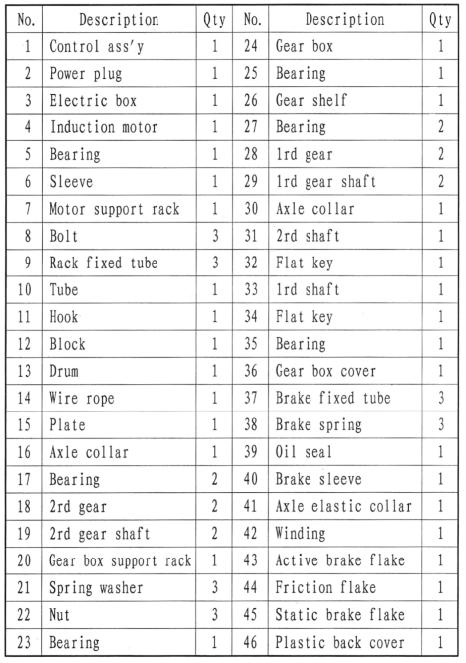

10 Reservdelar 10

11 Sprängskiss LV-W300E1 11

12 Reservdelar LV-W300E1 12

13 Sprängskiss LV-W500E1/750E1/1000E1 13

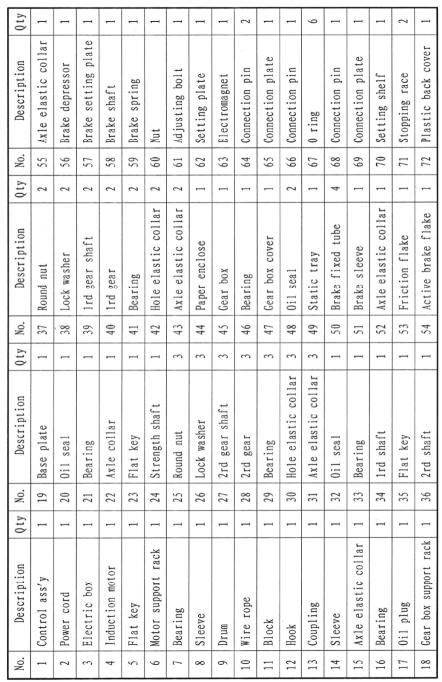

14 Reservdelar LV-W500E1/750E1/1000E1 COPYRIGHT LaubjergVinsch 14
