Professionell digital höjdmätare/ Multifunktionell utomhusklocka II Bruksanvisning

Transkript

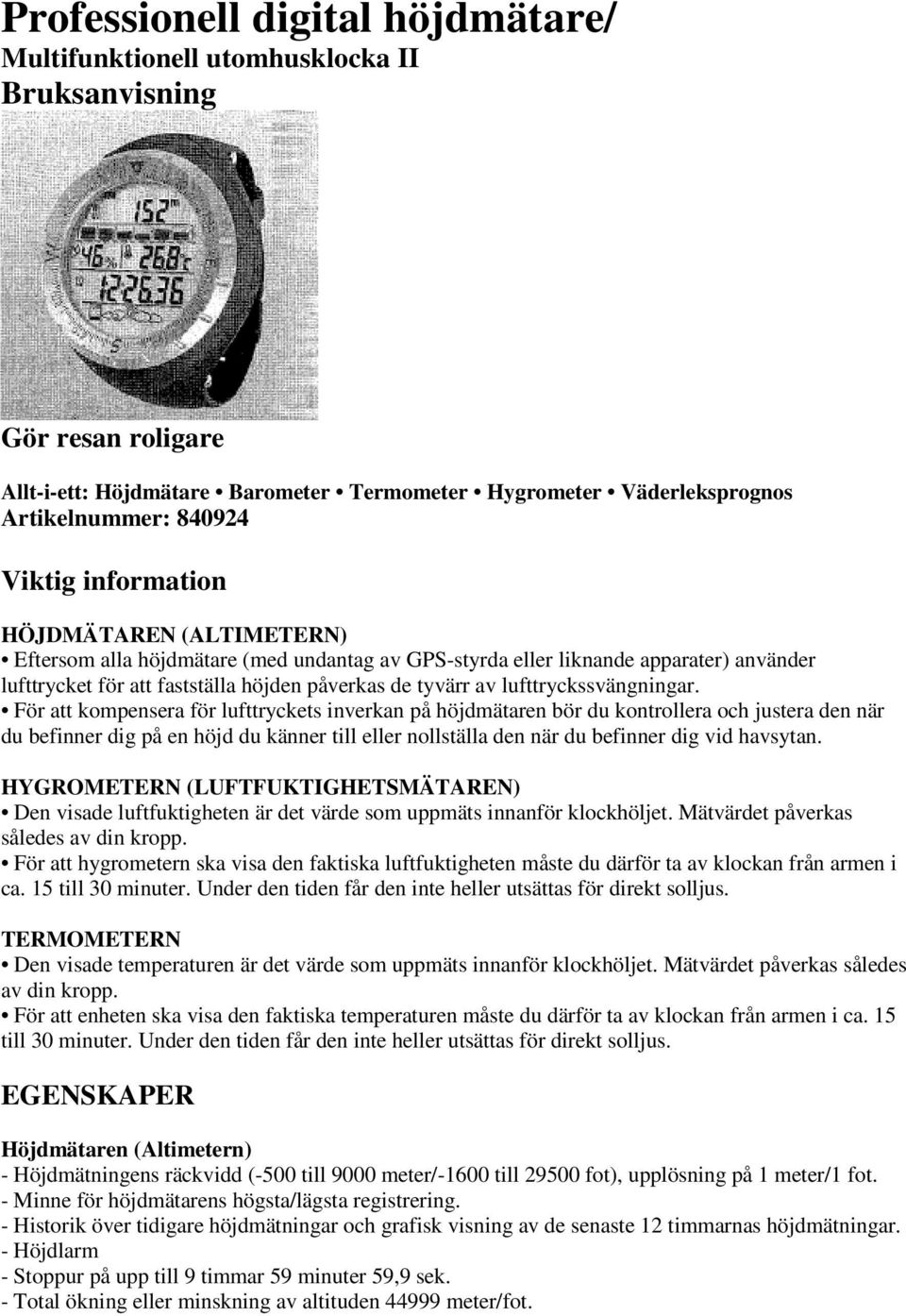

1 Professionell digital höjdmätare/ Multifunktionell utomhusklocka II Bruksanvisning Gör resan roligare Allt-i-ett: Höjdmätare Barometer Termometer Hygrometer Väderleksprognos Artikelnummer: Viktig information HÖJDMÄTAREN (ALTIMETERN) Eftersom alla höjdmätare (med undantag av GPS-styrda eller liknande apparater) använder lufttrycket för att fastställa höjden påverkas de tyvärr av lufttryckssvängningar. För att kompensera för lufttryckets inverkan på höjdmätaren bör du kontrollera och justera den när du befinner dig på en höjd du känner till eller nollställa den när du befinner dig vid havsytan. HYGROMETERN (LUFTFUKTIGHETSMÄTAREN) Den visade luftfuktigheten är det värde som uppmäts innanför klockhöljet. Mätvärdet påverkas således av din kropp. För att hygrometern ska visa den faktiska luftfuktigheten måste du därför ta av klockan från armen i ca. 15 till 30 minuter. Under den tiden får den inte heller utsättas för direkt solljus. TERMOMETERN Den visade temperaturen är det värde som uppmäts innanför klockhöljet. Mätvärdet påverkas således av din kropp. För att enheten ska visa den faktiska temperaturen måste du därför ta av klockan från armen i ca. 15 till 30 minuter. Under den tiden får den inte heller utsättas för direkt solljus. EGENSKAPER Höjdmätaren (Altimetern) - Höjdmätningens räckvidd (-500 till 9000 meter/-1600 till fot), upplösning på 1 meter/1 fot. - Minne för höjdmätarens högsta/lägsta registrering. - Historik över tidigare höjdmätningar och grafisk visning av de senaste 12 timmarnas höjdmätningar. - Höjdlarm - Stoppur på upp till 9 timmar 59 minuter 59,9 sek. - Total ökning eller minskning av altituden meter/fot.

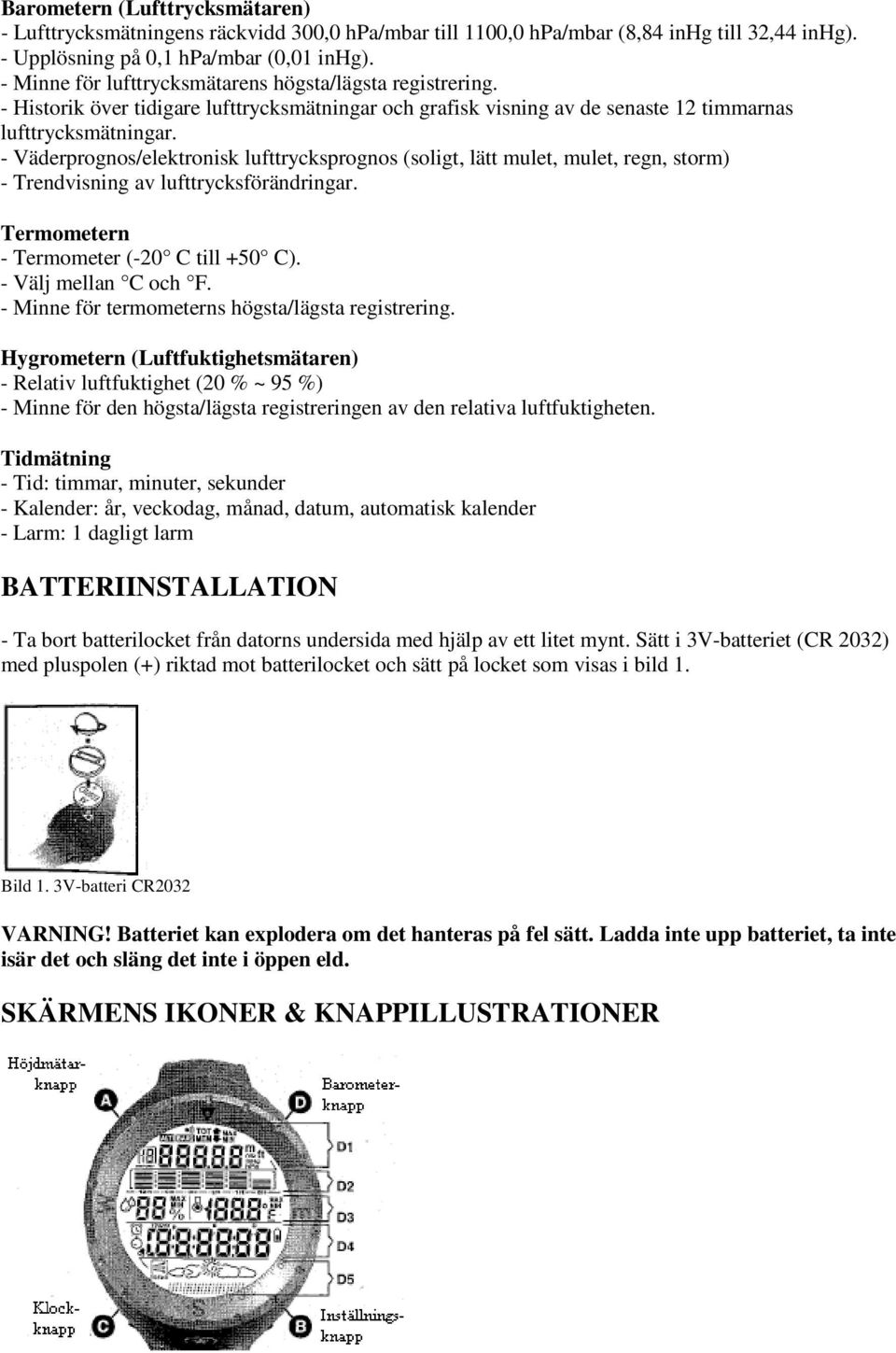

2 Barometern (Lufttrycksmätaren) - Lufttrycksmätningens räckvidd 300,0 hpa/mbar till 1100,0 hpa/mbar (8,84 inhg till 32,44 inhg). - Upplösning på 0,1 hpa/mbar (0,01 inhg). - Minne för lufttrycksmätarens högsta/lägsta registrering. - Historik över tidigare lufttrycksmätningar och grafisk visning av de senaste 12 timmarnas lufttrycksmätningar. - Väderprognos/elektronisk lufttrycksprognos (soligt, lätt mulet, mulet, regn, storm) - Trendvisning av lufttrycksförändringar. Termometern - Termometer (-20 C till +50 C). - Välj mellan C och F. - Minne för termometerns högsta/lägsta registrering. Hygrometern (Luftfuktighetsmätaren) - Relativ luftfuktighet (20 % ~ 95 %) - Minne för den högsta/lägsta registreringen av den relativa luftfuktigheten. Tidmätning - Tid: timmar, minuter, sekunder - Kalender: år, veckodag, månad, datum, automatisk kalender - Larm: 1 dagligt larm BATTERIINSTALLATION - Ta bort batterilocket från datorns undersida med hjälp av ett litet mynt. Sätt i 3V-batteriet (CR 2032) med pluspolen (+) riktad mot batterilocket och sätt på locket som visas i bild 1. Bild 1. 3V-batteri CR2032 VARNING! Batteriet kan explodera om det hanteras på fel sätt. Ladda inte upp batteriet, ta inte isär det och släng det inte i öppen eld. SKÄRMENS IKONER & KNAPPILLUSTRATIONER

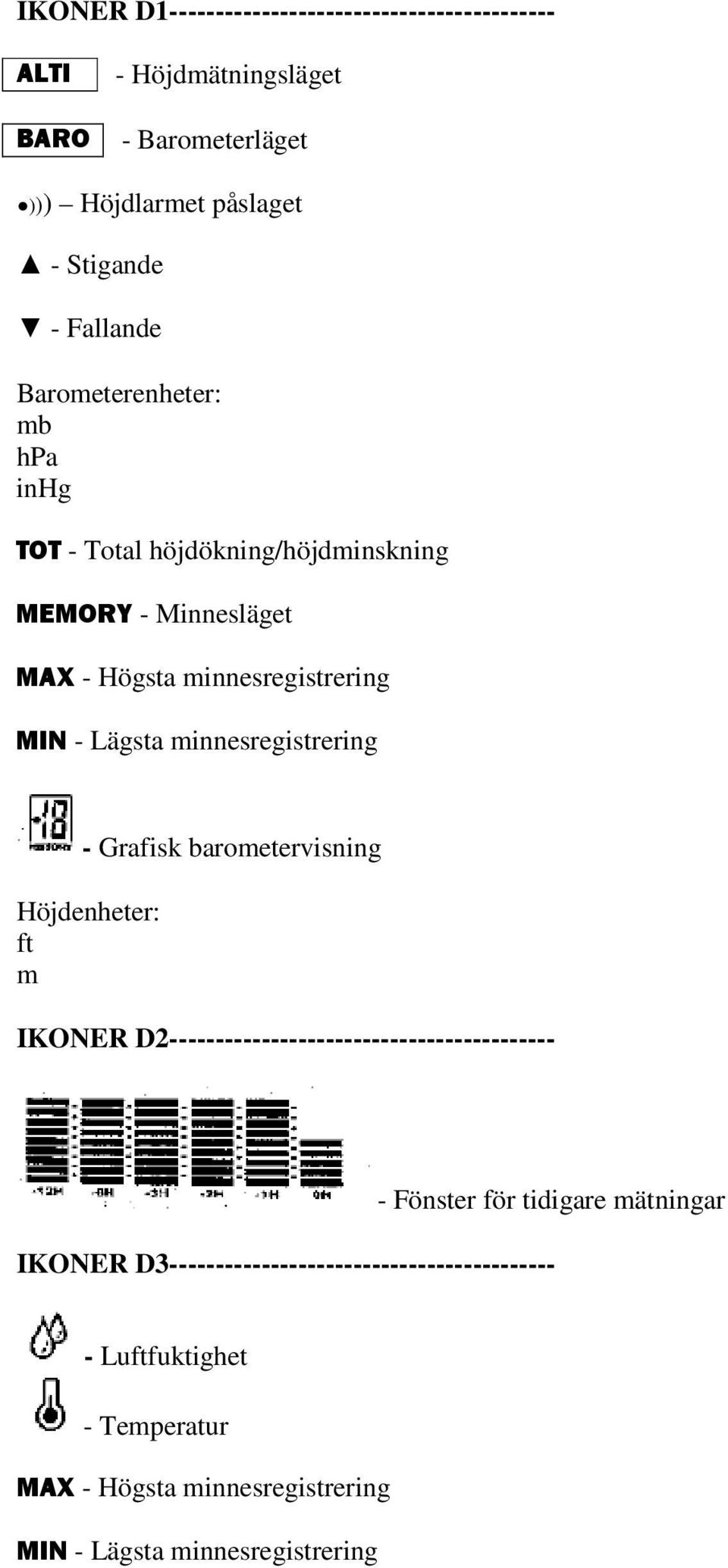

3 IKONER D Höjdmätningsläget - Barometerläget ))) Höjdlarmet påslaget - Stigande - Fallande Barometerenheter: mb hpa inhg - Total höjdökning/höjdminskning - Minnesläget - Högsta minnesregistrering - Lägsta minnesregistrering - Grafisk barometervisning Höjdenheter: ft m IKONER D Fönster för tidigare mätningar IKONER D Luftfuktighet - Temperatur - Högsta minnesregistrering - Lägsta minnesregistrering

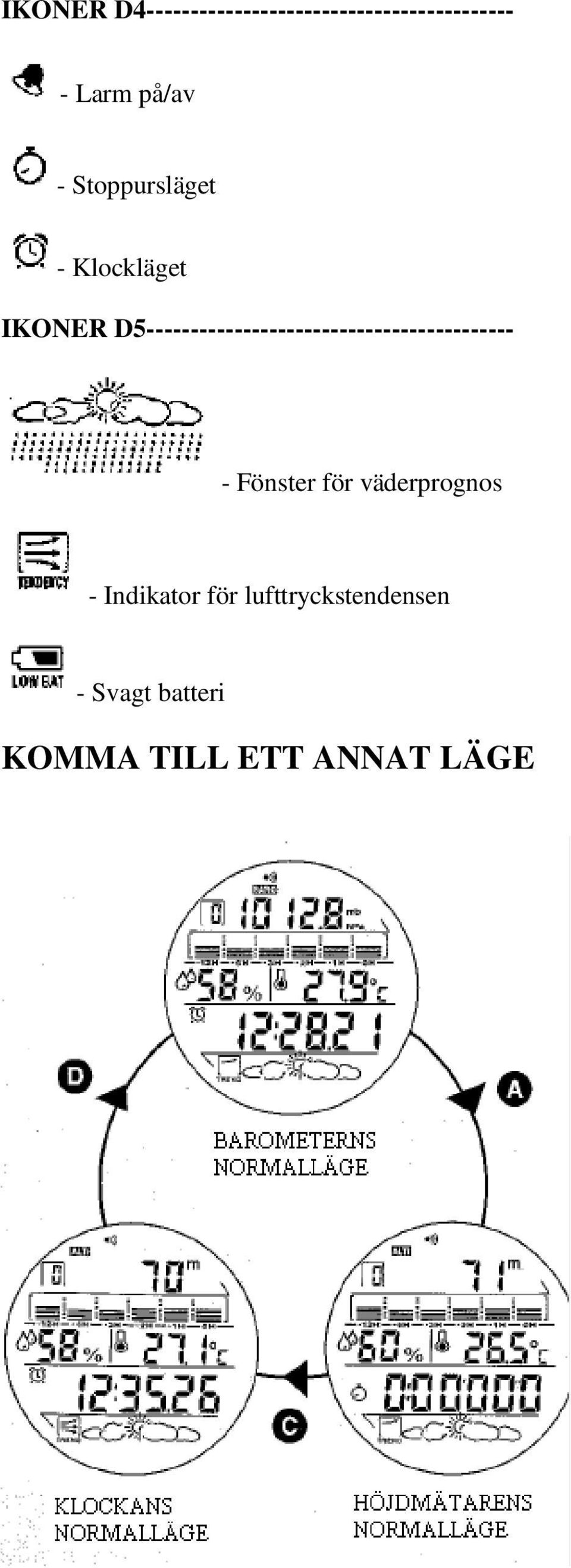

4 IKONER D Larm på/av - Stoppursläget - Klockläget IKONER D Fönster för väderprognos - Indikator för lufttryckstendensen - Svagt batteri KOMMA TILL ETT ANNAT LÄGE

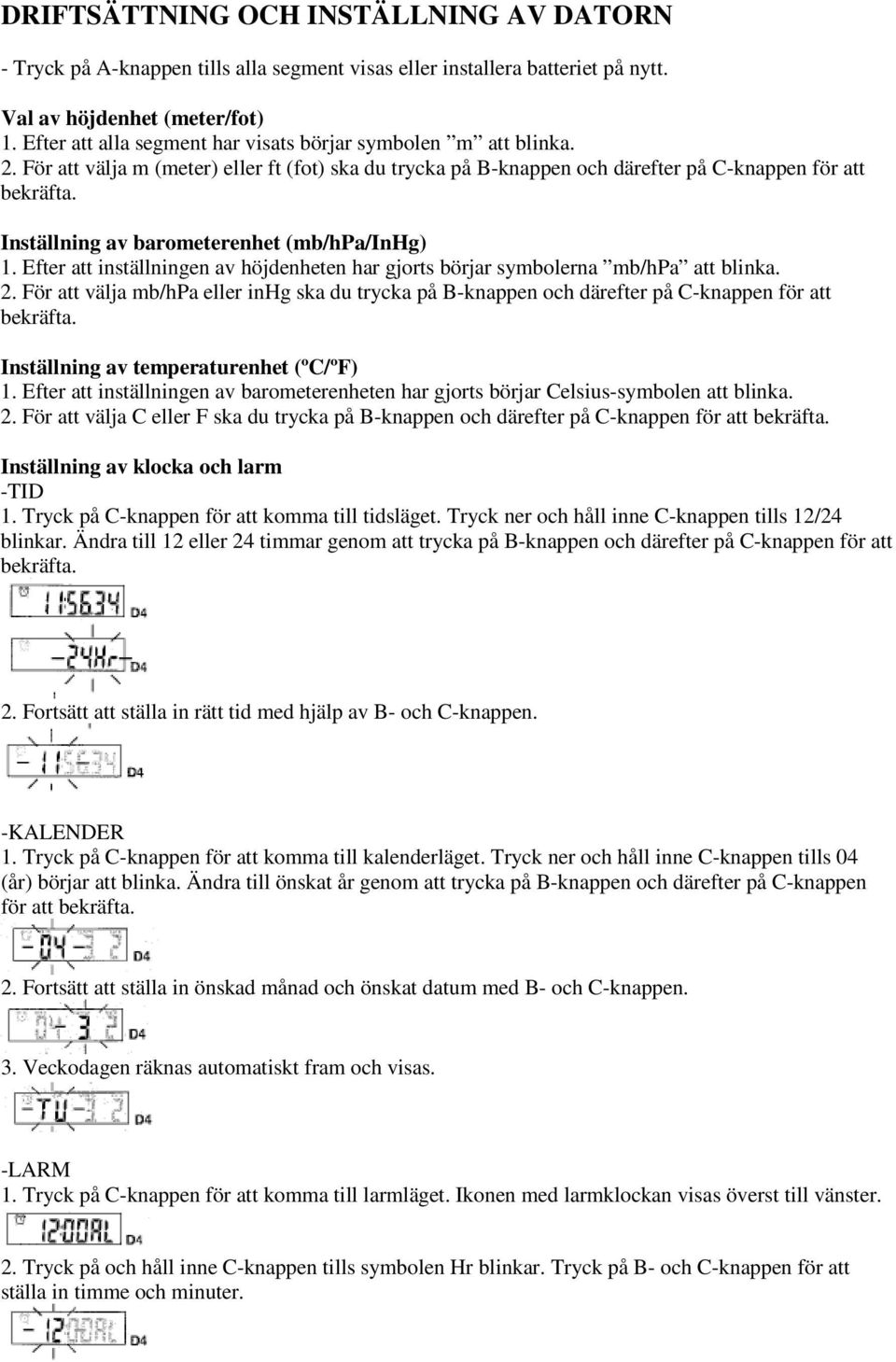

5 DRIFTSÄTTNING OCH INSTÄLLNING AV DATORN - Tryck på A-knappen tills alla segment visas eller installera batteriet på nytt. Val av höjdenhet (meter/fot) 1. Efter att alla segment har visats börjar symbolen m att blinka. 2. För att välja m (meter) eller ft (fot) ska du trycka på B-knappen och därefter på C-knappen för att bekräfta. Inställning av barometerenhet (mb/hpa/inhg) 1. Efter att inställningen av höjdenheten har gjorts börjar symbolerna mb/hpa att blinka. 2. För att välja mb/hpa eller inhg ska du trycka på B-knappen och därefter på C-knappen för att bekräfta. Inställning av temperaturenhet (ºC/ºF) 1. Efter att inställningen av barometerenheten har gjorts börjar Celsius-symbolen att blinka. 2. För att välja C eller F ska du trycka på B-knappen och därefter på C-knappen för att bekräfta. Inställning av klocka och larm -TID 1. Tryck på C-knappen för att komma till tidsläget. Tryck ner och håll inne C-knappen tills 12/24 blinkar. Ändra till 12 eller 24 timmar genom att trycka på B-knappen och därefter på C-knappen för att bekräfta. 2. Fortsätt att ställa in rätt tid med hjälp av B- och C-knappen. -KALENDER 1. Tryck på C-knappen för att komma till kalenderläget. Tryck ner och håll inne C-knappen tills 04 (år) börjar att blinka. Ändra till önskat år genom att trycka på B-knappen och därefter på C-knappen för att bekräfta. 2. Fortsätt att ställa in önskad månad och önskat datum med B- och C-knappen. 3. Veckodagen räknas automatiskt fram och visas. -LARM 1. Tryck på C-knappen för att komma till larmläget. Ikonen med larmklockan visas överst till vänster. 2. Tryck på och håll inne C-knappen tills symbolen Hr blinkar. Tryck på B- och C-knappen för att ställa in timme och minuter.

6 3. När larmtiden ställts in ska du trycka på B-knappen för att aktivera larmfunktionen. En klockikon visas i nedre vänstra hörnet. 4. Tryck på B-knappen på nytt för att avsluta larmfunktionen. BAROMETERN (LUFTTRYCKSMÄTAREN) Tryck på D-knappen för att komma till barometerläget. Justering av barometer- och vädervisningen 1. För att justera barometern och vädervisningen kan det vara bra att utgå från en väderprognos. 2. Tryck på D-knappen för att komma till normalläget och håll sedan D-knappen nere på nytt. Barometersiffrorna börjar att blinka. 3. Tryck på B-knappen för att göra inställningen och sedan på D-knappen för att bekräfta. 4. Upprepa steg 3 för att göra önskade inställningar. 5. När du har ställt in barometersiffrorna ska du trycka på B-knappen för att välja aktuell vädervisning och sedan på D-knappen för att bekräfta. Väderprognos 1. Enheten kan upptäcka förändringar i lufttrycket och därigenom förutspå vädret för de följande 8 timmarna. 2. Väderprognosen gäller för de följande 8 timmarna. Den stämmer inte alltid överens med den rådande vädersituationen. 3. All allmän teknik som bygger på atmosfäriskt lufttryck har en noggrannhet på ca. 70 %. Därför kan inget ansvar tas för eventuella problem som kan uppstå till följd av en felaktig prognos. 4. Beroende på barometerförändringar visar lufttryckstrenden om vädret blir fint (bild 1. uppåt) stabilt (bild 2. stabilt) eller försämras (bild 3. nedåt). Det finns fem olika vädersymboler: soligt, lätt mulet, mulet, regn och storm. Bild 1 Bild 2 Bild 3 finare väder stabilt sämre väder soligt lätt mulet mulet regn storm Högsta och lägsta värde 1. Tryck på D-knappen för att komma till minnesläget

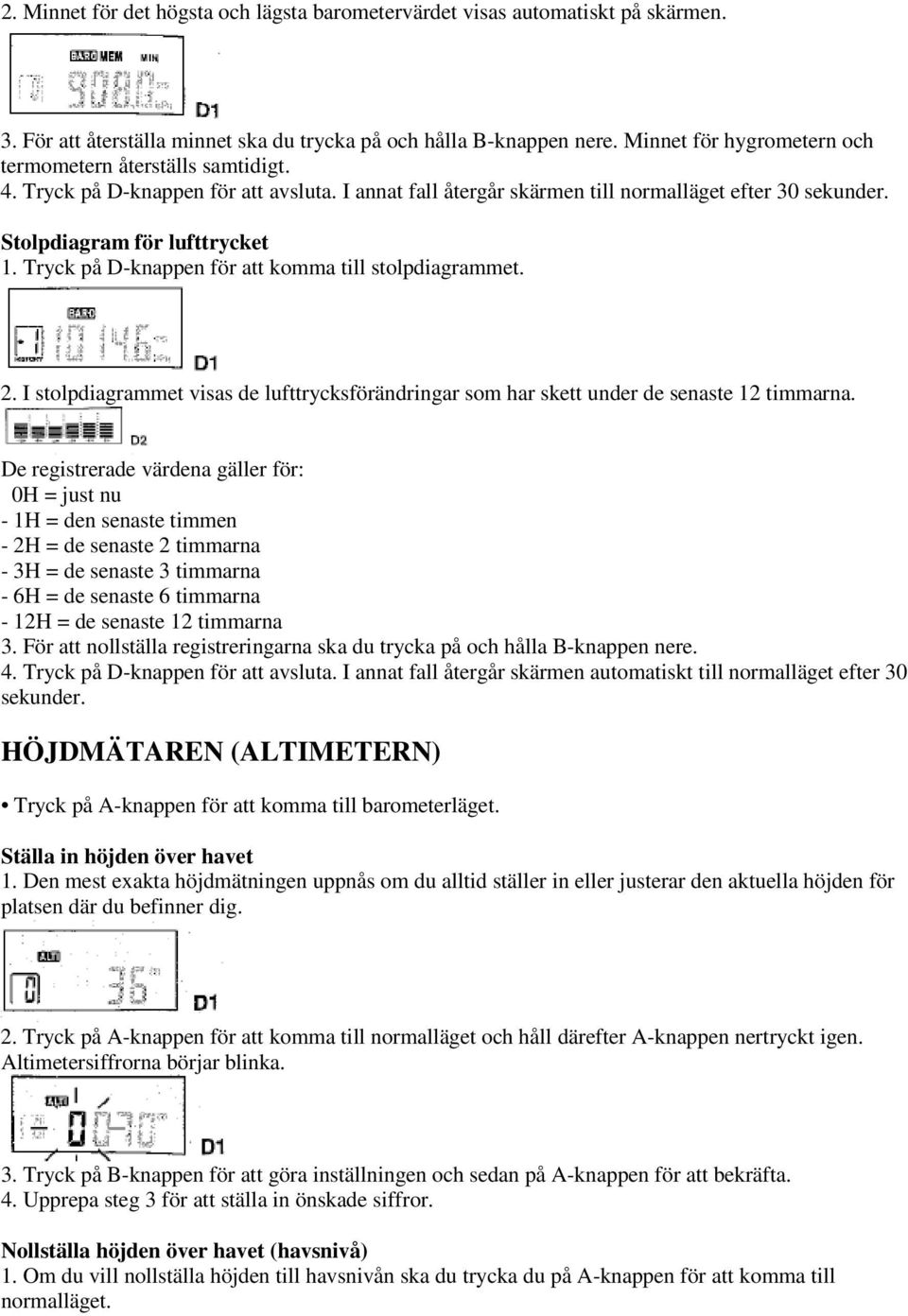

7 2. Minnet för det högsta och lägsta barometervärdet visas automatiskt på skärmen. 3. För att återställa minnet ska du trycka på och hålla B-knappen nere. Minnet för hygrometern och termometern återställs samtidigt. 4. Tryck på D-knappen för att avsluta. I annat fall återgår skärmen till normalläget efter 30 sekunder. Stolpdiagram för lufttrycket 1. Tryck på D-knappen för att komma till stolpdiagrammet. 2. I stolpdiagrammet visas de lufttrycksförändringar som har skett under de senaste 12 timmarna. De registrerade värdena gäller för: 0H = just nu - 1H = den senaste timmen - 2H = de senaste 2 timmarna - 3H = de senaste 3 timmarna - 6H = de senaste 6 timmarna - 12H = de senaste 12 timmarna 3. För att nollställa registreringarna ska du trycka på och hålla B-knappen nere. 4. Tryck på D-knappen för att avsluta. I annat fall återgår skärmen automatiskt till normalläget efter 30 sekunder. HÖJDMÄTAREN (ALTIMETERN) Tryck på A-knappen för att komma till barometerläget. Ställa in höjden över havet 1. Den mest exakta höjdmätningen uppnås om du alltid ställer in eller justerar den aktuella höjden för platsen där du befinner dig. 2. Tryck på A-knappen för att komma till normalläget och håll därefter A-knappen nertryckt igen. Altimetersiffrorna börjar blinka. 3. Tryck på B-knappen för att göra inställningen och sedan på A-knappen för att bekräfta. 4. Upprepa steg 3 för att ställa in önskade siffror. Nollställa höjden över havet (havsnivå) 1. Om du vill nollställa höjden till havsnivån ska du trycka du på A-knappen för att komma till normalläget.

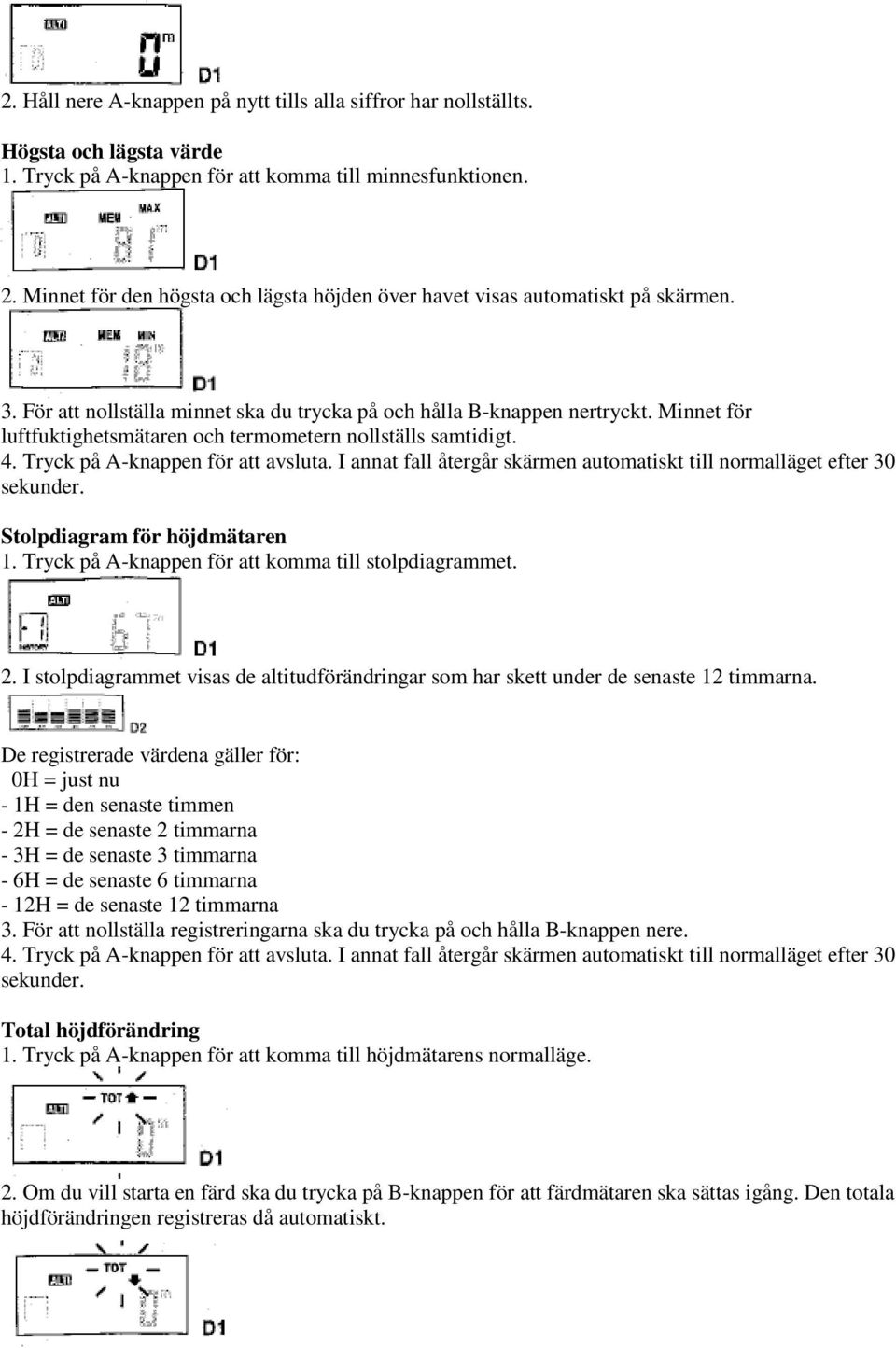

8 2. Håll nere A-knappen på nytt tills alla siffror har nollställts. Högsta och lägsta värde 1. Tryck på A-knappen för att komma till minnesfunktionen. 2. Minnet för den högsta och lägsta höjden över havet visas automatiskt på skärmen. 3. För att nollställa minnet ska du trycka på och hålla B-knappen nertryckt. Minnet för luftfuktighetsmätaren och termometern nollställs samtidigt. 4. Tryck på A-knappen för att avsluta. I annat fall återgår skärmen automatiskt till normalläget efter 30 sekunder. Stolpdiagram för höjdmätaren 1. Tryck på A-knappen för att komma till stolpdiagrammet. 2. I stolpdiagrammet visas de altitudförändringar som har skett under de senaste 12 timmarna. De registrerade värdena gäller för: 0H = just nu - 1H = den senaste timmen - 2H = de senaste 2 timmarna - 3H = de senaste 3 timmarna - 6H = de senaste 6 timmarna - 12H = de senaste 12 timmarna 3. För att nollställa registreringarna ska du trycka på och hålla B-knappen nere. 4. Tryck på A-knappen för att avsluta. I annat fall återgår skärmen automatiskt till normalläget efter 30 sekunder. Total höjdförändring 1. Tryck på A-knappen för att komma till höjdmätarens normalläge. 2. Om du vill starta en färd ska du trycka på B-knappen för att färdmätaren ska sättas igång. Den totala höjdförändringen registreras då automatiskt.

9 3. För att avsluta färden trycker du på B-knappen igen och färdmätaren stannar. Den totala höjdförändringen upphör då att beräknas. 4. Om du vill avläsa den totala höjdförändringen ska du trycka på A-knappen för att den totala höjdförändringen ska visas. Tryck sedan på B-knappen för att välja att se den totala ökningen () eller den totala minskningen (). 5. Tryck på A-knappen för att avsluta. I annat fall återgår skärmen automatiskt till normalläget efter 30 sekunder. Från (A) till (B) (ökningen ) Total höjdförändring för ökningen () = d1+d2+d3 Från (B) till (C) (minskningen ) Total höjdförändring för minskningen () = d5+d6+d7 Altitudlarm 1. Tryck ner A-knappen för att komma till funktionen för höjdlarmet. 2. För att ställa in larmets målhöjd ska du trycka på och hålla A-knappen nertryckt tills tecknen börjar att blinka. 3. Tryck på B-knappen för att ställa in siffrorna och sedan på A-knappen för att bekräfta. 4. Upprepa steg 3 för att ställa in önskade siffror. 5. När du har ställt in målhöjden trycker du på B-knappen för att aktivera eller avaktivera larmet. 6. När du når målhöjden på din väg uppåt ljuder altitudlarmet.pip..pip..pip i 1 minut samtidigt som UPP-ikonen blinkar. När du når målhöjden på din väg neråt ljuder altitudlarmet.pip pip..pip pip..pip pip i 1 minut samtidigt som NED-ikonen blinkar.

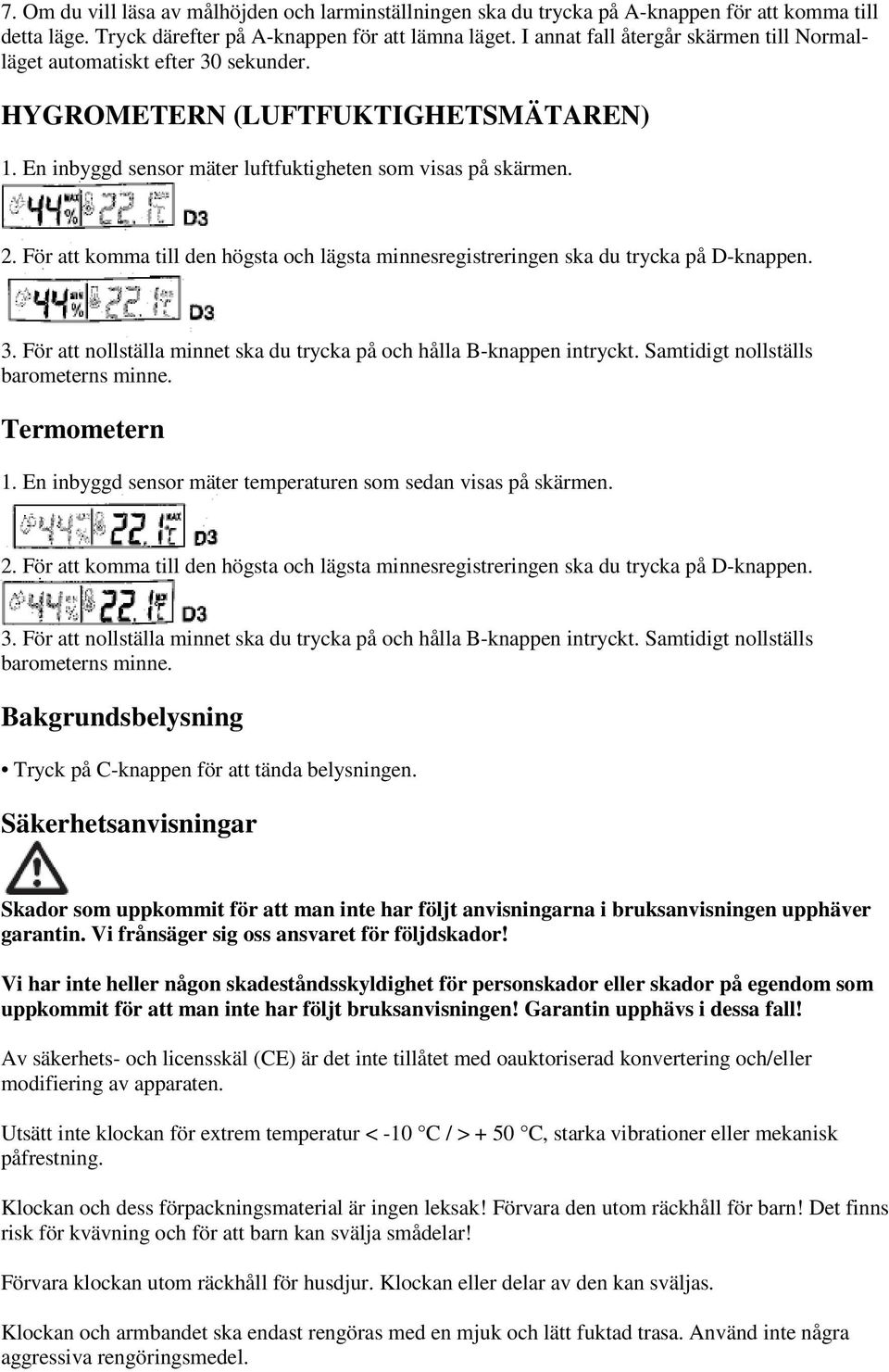

10 7. Om du vill läsa av målhöjden och larminställningen ska du trycka på A-knappen för att komma till detta läge. Tryck därefter på A-knappen för att lämna läget. I annat fall återgår skärmen till Normalläget automatiskt efter 30 sekunder. HYGROMETERN (LUFTFUKTIGHETSMÄTAREN) 1. En inbyggd sensor mäter luftfuktigheten som visas på skärmen. 2. För att komma till den högsta och lägsta minnesregistreringen ska du trycka på D-knappen. 3. För att nollställa minnet ska du trycka på och hålla B-knappen intryckt. Samtidigt nollställs barometerns minne. Termometern 1. En inbyggd sensor mäter temperaturen som sedan visas på skärmen. 2. För att komma till den högsta och lägsta minnesregistreringen ska du trycka på D-knappen. 3. För att nollställa minnet ska du trycka på och hålla B-knappen intryckt. Samtidigt nollställs barometerns minne. Bakgrundsbelysning Tryck på C-knappen för att tända belysningen. Säkerhetsanvisningar Skador som uppkommit för att man inte har följt anvisningarna i bruksanvisningen upphäver garantin. Vi frånsäger sig oss ansvaret för följdskador! Vi har inte heller någon skadeståndsskyldighet för personskador eller skador på egendom som uppkommit för att man inte har följt bruksanvisningen! Garantin upphävs i dessa fall! Av säkerhets- och licensskäl (CE) är det inte tillåtet med oauktoriserad konvertering och/eller modifiering av apparaten. Utsätt inte klockan för extrem temperatur < -10 C / > + 50 C, starka vibrationer eller mekanisk påfrestning. Klockan och dess förpackningsmaterial är ingen leksak! Förvara den utom räckhåll för barn! Det finns risk för kvävning och för att barn kan svälja smådelar! Förvara klockan utom räckhåll för husdjur. Klockan eller delar av den kan sväljas. Klockan och armbandet ska endast rengöras med en mjuk och lätt fuktad trasa. Använd inte några aggressiva rengöringsmedel.

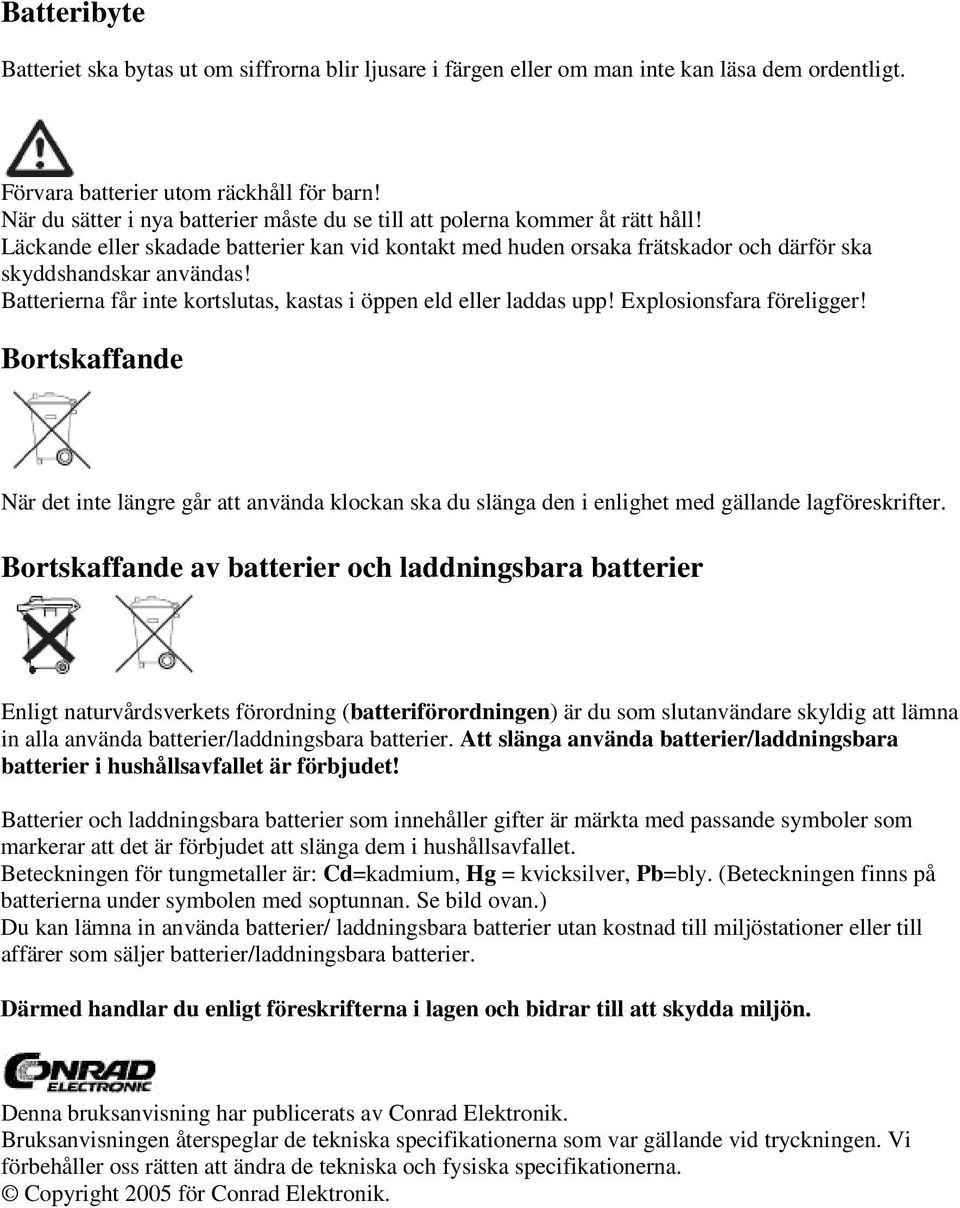

11 Batteribyte Batteriet ska bytas ut om siffrorna blir ljusare i färgen eller om man inte kan läsa dem ordentligt. Förvara batterier utom räckhåll för barn! När du sätter i nya batterier måste du se till att polerna kommer åt rätt håll! Läckande eller skadade batterier kan vid kontakt med huden orsaka frätskador och därför ska skyddshandskar användas! Batterierna får inte kortslutas, kastas i öppen eld eller laddas upp! Explosionsfara föreligger! Bortskaffande När det inte längre går att använda klockan ska du slänga den i enlighet med gällande lagföreskrifter. Bortskaffande av batterier och laddningsbara batterier Enligt naturvårdsverkets förordning (batteriförordningen) är du som slutanvändare skyldig att lämna in alla använda batterier/laddningsbara batterier. Att slänga använda batterier/laddningsbara batterier i hushållsavfallet är förbjudet! Batterier och laddningsbara batterier som innehåller gifter är märkta med passande symboler som markerar att det är förbjudet att slänga dem i hushållsavfallet. Beteckningen för tungmetaller är: Cd=kadmium, Hg = kvicksilver, Pb=bly. (Beteckningen finns på batterierna under symbolen med soptunnan. Se bild ovan.) Du kan lämna in använda batterier/ laddningsbara batterier utan kostnad till miljöstationer eller till affärer som säljer batterier/laddningsbara batterier. Därmed handlar du enligt föreskrifterna i lagen och bidrar till att skydda miljön. Denna bruksanvisning har publicerats av Conrad Elektronik. Bruksanvisningen återspeglar de tekniska specifikationerna som var gällande vid tryckningen. Vi förbehåller oss rätten att ändra de tekniska och fysiska specifikationerna. Copyright 2005 för Conrad Elektronik.
