1 Mura din Exaktvilla

2 Mura din Exaktvilla Att bygga ett eget hus från grunden och få det precis som man själv önskar är en dröm för många. Det sker kanske bara en gång i livet och då är det naturligtvis viktigt att det blir ett välbyggt och hållbart hus. Ett murat och putsat hus är just detta. Stabilt och byggt i en modern konstruktion som är både brandsäker och okänslig för fukt. Det förblir dessutom nästintill underhållsfritt och kommer att vara till glädje för ett antal generationer. Vårt innovativa Mursystem Exakt ger en murningsupplevelse utöver det vanliga och arbetet blir enklare, snabbare och effektivare. Med dess exakta block får du ett välisolerat hus med värmelagrande egenskaper, vilket ger betydligt lägre uppvärmningskostnader och ett jämnt och behagligt inomhusklimat. Den inbyggda isoleringen är allt du behöver för att skapa ett hem som stänger ute kylan på vintern och håller sig svalt på sommaren. Att bygga en villa kräver kunskap inom ett flertal hantverksområden. Den här broschyren beskriver tillvägagångssättet på ett övergripande sätt och kan med fördel ligga till grund för såväl eget byggande som för ett uppdrag till en byggentreprenör. Vad inspirerar dig? När du bygger ett eget hus ställs du inför många val och möjligheter. En murad och putsad konstruktion innebär stor flexibilitet och frihet, bland annat vad gäller fönster- och dörröppningar men även husets placering på tomten. Ta gärna en bild och mejla Finja, info@finja.se, för att få ditt verk publicerat på hemsidan. Byggs villan enligt denna beskrivning är boarean 134 m². Detta är dock endast ett förslag och utformningen kan givetvis modifieras utifrån behov och önskemål. Ritningar kan laddas ner från Tänk på! Dygnstemperaturen måste vara minst 5 C vid murnings- och putsningsarbete, samt ett par efterföljande dagar, för att materialen ska fungera på rätt sätt. I beskrivningen specificeras inte grus, makadam, dränering och yttre detaljer som är beroende av tomtens utseende och egenskaper. Denna broschyr beskriver hur man bygger husets stomme, det vill säga grund, väggar och tak. Övrigt material som till exempel invändig tak- och golvbeklädnad samt installations- och inredningsdetaljer ingår inte i husets stomme och specificeras inte i beskrivningen. 2

3 Villa Exakt Det här behöver du: Grund Geoduk Finja Exakt-element 350 XPS 400 Finja Exakt-element 350 ytterhörn XPS 400 Finja Plastspik 180 mm Finja Fixeringskil Finja Spikplåt Fogskum Armeringsjärn Ø12, B500BT Armeringsjärn rostfritt Ø8 Byglar Ø6, B500BT Armeringsnät Nps50, N6150, 5 x 2,35 m Armeringsdistanser 50 mm Finja Isoleringsskiva S mm, rak kant, 600 x 1200 mm Finja Isoleringsskiva S mm, rak kant, 600 x 1200 mm Färdig betong, kvalitet C25/30 Yttervägg Finja Isolerblock Exakt 350 Finja Hörn-/avslutsblock Exakt 350 Finja U-block 350 Finja Passblock Isolerblock Exakt 350 Finja Passblock hörn-/avslutsblock Exakt 350 Finja Armering Exakt 350 Finja Bistål Bi40 obehandlat Finja U-blocksisolering 350 Finja Fasadnät, bredd 250 mm Finja Fasadnät, bredd 1000 mm Finja Nätfäste Universal Finja Murbruk Exakt Finja Grundningsbruk A Finja Puts- & Murbruk C Finja Finbetong Finja Isolerbalk Exakt 350 x 197 x 1495 mm Finja Isolerbalk Exakt 350 x 197 x 1795 mm Finja Isolerbalk Exakt 350 x 197 x 4495 mm Stålbalk HEA140 Grundpapp YEP 2500 Mjukfog/Drev/Bottenlist Ytterdörr typ YD 16/21 med sidoljus Groventrédörr typ YD 10/21 Altandörr typ pardörr 16/21-21 Fönster utåtgående vridbart 12/13, 3-glas Fönster runda Ø 900 mm, ej öppningsbara Fönster 7/21, 3-glas, ej öppningsbara Fönsterbleck och dörrbleck Ventilgaller 150 x 150 mm av förzinkad plåt Innervägg Finja Murblock Fördel 120 Finja Murblock Fördel 150 Finja Passblock 150 Finja Lättklinkerbalk 120 x 190 x 1495 mm Finja Lättklinkerbalk 150 x 190 x 1495 mm Finja Lättklinkerbalk 150 x 190 x 2395 mm Finja Bistål Bi40 obehandlat Finja Murbruk B Finja Puts- & Murbruk C Innerdörr 9/21 Tak Prefabricerade takstolar. Takstolsplan och takstolsritningar tillhandahålls av takstolstillverkare. Hammarband 38 x 145 mm Råspont 22 mm Takpapp typ underlagspapp YAP 2200 Ströläkt 25 x 38 mm Bärläkt 25 x 38 mm Bärläkt 45 x 70 mm (vid takfot) Nockbräda 38 x 125 mm Takfotsplåt Takpannor 2-kupiga ytbehandlade med tillbehör Nockpannor Underslagsbrädor 22 x 120 mm Takfotsbrädor 22 x 170 mm Insektsnät bredd 500 mm Hängrännor 125 mm Hängrännsbeslag: Krokar och ändbeslag Stuprör 2,5 m Böjar 45 grader Rännanslutningar Rörsvep Trådspik 2,8 x 75 mm och 3,4 x 100 mm galvade Pappspik 20 x 2,8 mm galvade Fasadplugg HRD-UGT 10/50 c/c 600 Finja Luftspaltsskiva Plastfolie diffusionstät och åldringsbeständig Glespanel 28 x 70 mm Mineralull 145 mm Mineralull 120 mm med pappyta BMF 90 x 90 vinkel med förstärkning Ankarspik AS 440 Verktyg Vanliga snickar- och murarverktyg, betongblandare, vattenslang, skottkärra, Finja Murlåda Exakt 350, blockklippare, vibroplatta och avvägningsinstrument, vibrobrygga eller vibrostav. Tänk på att många specialverktyg går att hyra. 3

4 Betongvägen 1, Finja +46(0)

5 5 Betongvägen 1, Finja +46(0)

6 Grunden Medarbetare från kommunen utför utsättning, det vill säga mäter ut villans placering på tomten samt höjden på grundplattan. Förbered utsättningen genom att sätta upp profiler en bit utanför grunden. Slå ner tre reglar i varje hörn, enligt ritning, på vilka utsättaren markerar höjden på villans grundplatta. Horisontella brädor vägs därefter av och monteras på denna höjd, varpå utsättaren markerar husets placering på brädorna med spik. Spänn profiltrådar mellan spiken i varje riktning. Schakta bort all matjord till ett djup av minst 400 mm under slutlig marknivå. Schakta också för dräneringsledningen utanför grunden. Bestäm med kommunen vilka anslutningspunkter som gäller. Marken i schaktbotten måste klara ett grundtryck på 100 kpa. Finns minsta tveksamhet bör en grundundersökning göras för att fastställa markens bärförmåga. Lägg geoduk på den avschaktade marken för att skilja markens finmaterial från makadam. Lägg ut VA-ledningar samt tomrör för el. Lägg ut minst 150 mm makadam där Exakt-element ska monteras. Packa väl med vibroplatta. Vid tjockare uppfyllnad packa skiktvis om cirka 200 mm. Väg av eller mät ut höjden från profiltråden till minimum 440 mm från färdigt betonggolv och jämna av nivån där Exakt-element ska monteras. Bredden på den avjämnade nivån ska vara mm. Lägg på ett översta skikt med max stenstorlek 8 mm och jämna av till 420 mm under färdigt betonggolv. Tips! Passa på att planera trädgården och skapa ett riktigt personligt hem. Fundera på vad du önskar; trädgårdsmur, uteplats, grill, förråd, garage eller något helt annat. Armeringsnät Armeringsbyglar Cellplast Exakt-element Makadam Cellplast Geoduk Dräneringsrör Placera ut Exakt-elementen och justera dem med hjälp av profiltrådarna och vattenpass. Börja med hörnelementen. På varje sida av byggnaden ska ett element kapas till anpassad längd. Förankra Exakt-elementen i varandra med fixeringskilar och en spikplåt per skarv. Fyll med makadam till underkant på cellplasten för hela plattan. Packa väl där betongplattan ska bli tjockare i kant och under alla innerväggar som ska muras. Lägg ut Isoleringsskiva S100 i tre lager. Under bärande väggar ska dock Isoleringsskiva S200 användas och då endast i två lager. Fixera isoleringsskivorna till varandra och i kantelementen med plastspik. Armera kantbalkarna med byglar och armeringsjärn enligt anvisningarna för Exakt-element. Lägg ut armeringsnät N6150 på armeringsdistanser och överlappa 400 mm. Tänk efter innan gjutning så allt är klart, nödvändiga rör, avsättningar och ledningar, eventuella rör för golvvärme och tilluftsrör för öppen spis. 6

7 Lägg dräneringsrör utanför grunden i jämn lutning 1:200 och med minst 50 mm makadam under och minst 100 mm över. Lägg ut dagvattenledning samt stuprörsavsättningar. Bestäm med kommunen om anslutningspunkter eller infiltration. Återfyll med dränerande material mot grunden till minst 200 mm under elementens överkant innan gjutning. Beställ färdig betong och gjut betongplattan 100 mm tjock. Fyll upp med betong samtidigt i yttre och inre balk i grundelementen. För bästa resultat används en vibrobrygga, alternativt kan betongen vibreras med vibrostav och dras av med en rätskiva. Träskura eller stålslipa ytan. Skydda betongen mot snabb uttorkning genom att eftervattna den i cirka fem dygn. Låt slutligen betongen härda ytterligare två dygn. Ytterväggar Planera blockfördelningen innan murningen påbörjas och placera ut blocken strategiskt på varje murningssträcka. Det ska vara särskilda block för hörn samt vid avslutning mot fönster och dörrar. Välj mellan två metoder att mura hörnen. Alternativet till höger kräver lite mer arbetsinsats men ger den bästa isoleringen. Mura i förband i hörnen, det vill säga se till att skarvarna mellan blocken hamnar mitt över blocken i föregående skift. Montera och loda in hörnstolpar som är högre än vad väggarna ska bli. På dessa fäster du murarsnöre att följa vid murningen. Markera den övre kanten på varje skift och flytta upp snöret efter hand. Gör en ursparing i hörn-/avslutsblocket så att isoleringen i normalblocket möter isoleringen i hörn-/avslutsblocket. Fäst grundpapp med utefog mot grunden där väggarna ska ta form. Blanda Murbruk Exakt enligt anvisningarna på förpackningen, lägg ut bruket med murslev i två strängar under blockens lättklinkerdelar och placera ut det första skiftet. Börja i ett hörn med ett Hörn-/ avslutsblock Exakt och fortsätt därefter med Isolerblock Exakt. Inget bruk läggs i de vertikala fogarna. Justera utifrån snöret och se till att ovankanten på blocken är 200 mm ovanför grunden. Ju noggrannare du är i första skiftet desto enklare blir det att mura kommande skift. Flytta upp snöret 200 mm och mura nästa skift. Fyll Murlåda Exakt med bruk och dra framåt så att två strängar bruk bildas på lättklinkerdelarna. Inget bruk ska hamna på cellplasten. Rulla efter hand ut Armering Exakt i första skiftet och sedan i vart tredje skift samt i översta skiftet. Överlappa 300 mm och fixera armeringen med tandspackel. I hörn rullas armering ut från båda håll till dess att den överlappar hela hörnet. Mura på samma sätt till och med skift 10. Mura skift 11 med Passblock Isolerblock Exakt för att höjden ska stämma överens med dörröppningar. 7

8 Lämna öppningar för fönster och dörrar och avsluta varje skift på båda sidor om dessa med Passblock hörn-/avslutsblock Exakt. Skift under och över alla fönster, samt över alla dörrar, förses med Armering Exakt i fönstrets/dörrens bredd plus 500 mm på varje sida. Över varje öppning placeras en Isolerbalk Exakt så att upplagslängden på väggen blir minst 250 mm i var ända. Mura klart skift 12 med Isolerblock Exakt. Mura skift 13 med U-block. Placera U-blocksisoleringen på högkant ytterst i U-blocken och gjut in två bistål. Blanda Grovbetong enligt anvisningarna på förpackningen och fyll U-blocken. Bistål Grovbetong U-blocksisoleringen U-block Isolerbalk Passblock hörn-/ avslutsblock Hörn-/avslutsblock Armering Isolerblock Över fönsterpartiet med altandörr, på villans baksida, måste väggen kompletteras med en stålbalk HEA140 som upplag för takstolar. Balkens längd ska vara 4,5 m och placerad med minst 700 mm upplagslängd förbi öppningen. Skapa plats för stålbalken i U-blockens yttersida med hjälp av vinkelslip. Avjämna vid behov med Murbruk Exakt. Avsluta murningsarbetet med att avjämna murens ovansida med Grundningsbruk A och kontrollera att alla ytterväggar är i våg. Avvikelsen får inte vara mer än + 5 mm. Rörelsefog Murverk längre än meter måste förses med en rörelsefog från grundplatta till tak. Fogen ska gå helt igenom muren och får inte ha genomgående armering. Täta med elastisk och övermålningsbar fogmassa utvändigt och invändigt. Spår för elledningar med mera får inte göras djupare än 25 mm i ytterväggar byggda med Isolerblock Exakt. Kompletteringsnäta vid samtliga hörn tillhörande fönster- och dörröppningar Över varje öppning placeras en balk. 8

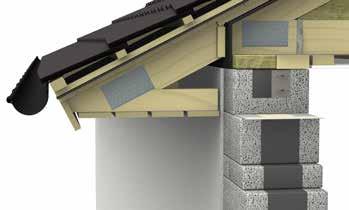

9 Innerväggar Loda in och fäst brädor på ytterväggarna vid sidan om innerväggarna. Märk ut en skiftgång om 200 mm och spänn upp ett murarsnöre. Blanda Murbruk B enligt anvisningarna på förpackningen. Lägg ut bruk med murslev och mura första skiftet med Murblock Fördel 120 respektive 150 enligt ritning. Inget bruk läggs i de vertikala fogarna. Flytta upp snöret och mura nästa skift. Mura blocken i förband. Armera med bistål i första skiftet och sedan i vart tredje skift samt i översta skiftet. Bistålen ska bockas runt hörn med 600 mm och skarvas med 500 mm. Förankra de inre väggarna i de yttre genom att i vartannat skift borra in två stycken 6 mm armeringsdubbar 90 mm in. Dubblängd 300 mm. Mura på samma sätt till och med skift 10. Mura skift 11 med Passblock 150 för att höjden ska stämma överens med dörröppningar. Lägg sedan balkar med längd 1495 mm centriskt över dörrar och mura slutligen skift 12 med Murblock Fördel. Tak Beställ takstolar från en takstolsleverantör. Konstruktionsritningar, materialbeskrivning och detaljerad byggbeskrivning ingår i priset. För frågor om takstolar gällande exempelvis konstruktion, material och montering hänvisar vi till en takstolsleverantör. Fäst hammarband 38 x 145 mm i linje med väggens insida med fasadplugg HRD-UFS 10/50 c/c 400. Lyft upp, placera ut och förankra takstolarna i hammarbandet enligt takstolsleverantörens anvisningar. Spika provisoriska strävor på takstolarna för att fixera dem i rätt läge. Tag bort strävorna efterhand som råsponten spikas på. Hammarband Spänn ett förzinkat dragband 25 x 2,0 mm över takstolarnas underarmar invid ytterväggens insida och låt det gå ner cirka 5 skift på väggen lite snett utåt sidan och fäst med spikplugg HPS-1 6/40 x 65 i varje block. Dragband Fäst remstycket i betongen med hjälp av spikplugg. För mer specifika anvisningar se Arbetsanvisning Mursystem Exakt. Spika råspont 22 mm på takstolarna. Börja nerifrån takfoten med sponten uppåt. Montera rännkrokar och takfotsplåt. Fäst därefter underlagspapp på råsponten enligt tillverkarens anvisningar. Spika ströläkt 25 x 38 mm från takfot till nock och sedan, vinkelrätt mot dessa, bärläkt 25 x 38 mm. Den nedersta bärläkten ska vara 9

10 45 x 70 mm. Avståndet mellan bärläkten är beroende av takpannorna, följ tillverkarens anvisningar. Montera takpannor enligt tillverkarens anvisningar. Anlita plåtslagare för inklädnad av rörgenomföringar i taket. Montera läkt mot takstolarna 45 mm från undertak (råsponten). För luftspaltsskivan på plats mellan läkt och undertak så att det bildas en luftspalt. Fäst diffusionsspärr, plastfolie, på takstolarnas underarmar ända ut till väggarna. Montera glespanel 28 x 70 mm med c/c 300 mm. Isolera innertaket med totalt 410 mm mineralull. Det översta skiktet ska ha en vindtät ovansida av papp. Vänta tills fasaden är putsad. Fäst sedan insektsnät, underslagsbrädor och takfotsbrädor mot takstolsändarna. Montera hängrännor och stuprör. Koppla stuprören till dagvattenledningen. Putsa och måla Blanda Grundningsbruk A till en vällingliknande konsistens och grunda utsidan med ett 2 mm tunt lager. Använd en kalkkvast för att rugga upp ytan en aning. När bruket har torkat fästs Fasadnät på utsidan med Nätfäste Universal och varmförzinkad spik, cirka 10 st./m 2. Överlappa nätet 50 mm. Alla vertikala smygar nätas minst 150 mm in på väggen och minst 50 mm in mot karmen. Smala väggsektioner ( 600 mm), t.ex. mellan två närliggande fönster, nätas på hela ytan och minst 50 mm in mot karmen. Låt bruket vittorka minst ett dygn. Husets insida behöver inte grundas och helnätas. Kompletteringsnäta vid samtliga hörn tillhörande fönster- och dörröppningar på både in- och utsida med extra förstärkningsnät 250 x 500 mm. Blanda Puts- och Murbruk C enligt anvisningarna på förpackningen. Slå på ett 10 mm tjockt lager och putsa in- och utsida, efter banor av läkt som lodas in. Använd trälister som ger ett 10 mm tjockt putslager. Putsa nerifrån och upp i en sågande rörelse. När väggen är jämn tag bort trälisterna och fyll hålen efter dem med putsbruk. För att få raka kanter i de yttre hörnen putsas de med hjälp av en rak bräda som sticker ut 10 mm från väggen. Brädan spikas fast i linje med väggen och i lod. Fäst ytterligare en lodrät trälist längre in på väggen och putsa sedan på samma sätt som ovan. Lossa därefter försiktigt brädorna och fyll bruk i hålen som har uppkommit efter spikarna. Tips! Få goda råd om murning och putsning i anvisningarna Hjälp vid murning och Hjälp vid putsning som finns på Finjas hemsida. Har utsidan nätats och putsats behöver insidan inte grundas och helnätas. Precis som på utsidan bör dock samtliga hörn tillhörande fönster- och dörröppningar kompletteras med extra förstärkningsnät 250 x 500 mm, varpå insidan putsas likt ovan. Beroende på väder, eftervattna putsen under tre dagar. 10

11 Finja Ädelputs När du önskar en extra vacker puts, välj mellan tre sorters ädelputs med olika ytstruktur stänkputs, spritputs och rivputs. Putsen appliceras av fackman med spruta och kompressor. Här finns också möjlighet att få släta dekorationsband runt fönster och dörrar eller som hörnmarkering. Det finns flera olika kulörer att välja mellan, se för mer information. Finja Gipsputs Bredspackla väggarna med Gipsputs före eventuell tapetsering samt vid önskemål om helt släta väggar. Finja golvavjämning Den gjutna betongplattan behöver ofta avjämnas före beläggning med till exempel plastmatta, klinker eller trägolv. Finja har flera olika produkter för golvavjämning. Välj avjämningsmassa och följ arbetsanvisningarna på Finjas hemsida. En nygjuten betongplatta ska härda minst en månad innan arbete med avjämning påbörjas. Tips! Ett murat och putsat hus kan målas i vilken färg som helst. Gå runt i grannskapet och studera färgerna på husen. Eftersträva harmoni med omgivningen när du gör ditt val. Produktblad med detaljerad information för respektive Finjaprodukt kan laddas ner från nov Denna broschyr har som syfte att inspirera och visa exempel på hur olika arbeten kan utföras. Finja ansvarar inte för konstruktionslösningar då omgivningen, underlagets beskaffenhet och kvalitet spelar viktig roll. För aktuell information se alltid
