2 Uppföljning Väla Gård - Plusenergikontor LÅGAN och SBUF-projekt Syftet Projektet syftar till att öka kunskaperna om installationer i kontorsbyggnader, som är noll-/plus-energihus. Installationssystemen i dessa byggnader arbetar med lägre installerade effekter och är därigenom känsligare för brister. Metod Ett driftuppföljningsprojekt har initierats för Väla gård med syftet att i detalj dokumentera och analysera energianvändningen samt optimera driften av installationerna. Den detaljerade driftuppföljningen loggar 300 signaler. Signalerna består av temperaturer, RF, CO2, närvaro, luftflöden, styrsignaler, börvärden, effekter, energimätare, etc. Signalerna sparas med variabelt tidssteg (COV). 2

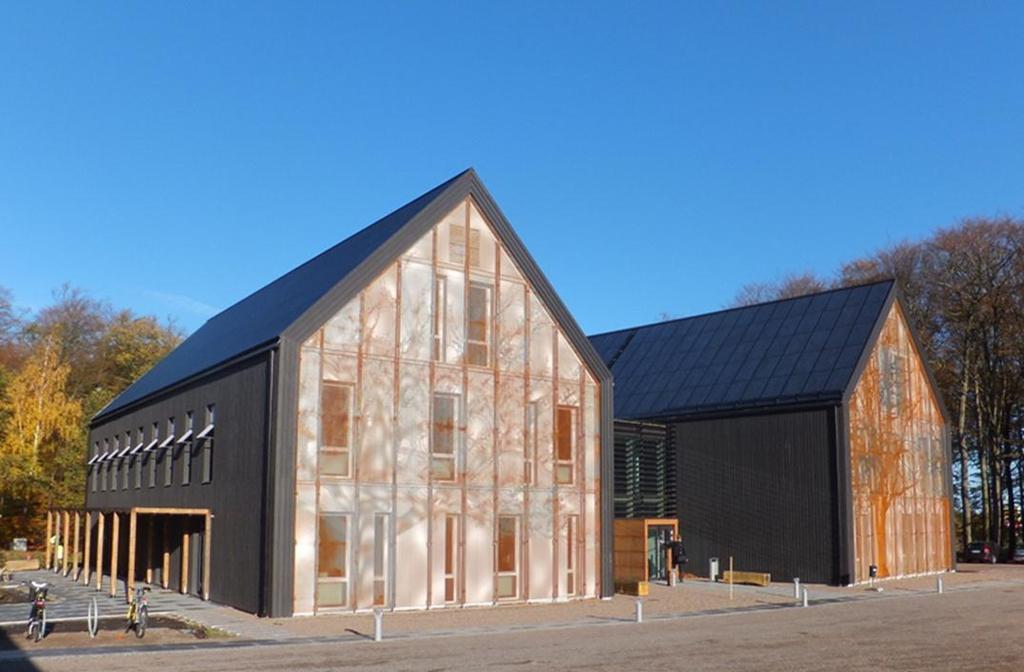

3 Uppföljning Väla Gård Plusenergikontor Väla Gård är det nya lokala Skanskakontoret i Helsingborg. Kontoret ligger vid norra infarten till Helsingborg, strax väster om Väla centrum. 3

4 Uppföljning Väla Gård - Plusenergikontor Presentationen delas upp i Beskrivning - Byggnadsskal - Installationssystem Mätdatainsamling Driftuppföljning - solelproduktion - verksamhetsel - ventilation - inneklimat - värme / kyla Sammanfattning 4

5 Uppföljning Väla Gård - Plusenergikontor Väla Gård erhöll Solenergipriset 2013 för årets anläggning 2012 med motivering: Tekniskt och estetiskt väl utförda byggnader som på ett förtjänstfullt sätt visar möjligheterna att kombinera låg energianvändning med byggnadsintegrerad solel i nya byggnader. Väla Gård har erhållit Skåne Solar Award 2013 med motiveringen Installationen medger ett effektivt utnyttjande av både den tillgängliga ytan och brukandet av den producerade elen samtidigt som anläggningen som helhet visar en arkitektonisk sida med potential att mångfaldiga solcellsutbyggnaden i det skånska kulturlandskapet. Väla Gård är certifierat enligt LEED högsta nivå Platinum med högst poängresultat i Europa. Väla Gård erhöll Sweden Green Building Awards 2013 pris för bästa LEED-byggnad, men även priset för Bästa Gröna Byggnad. 5

6 Beskrivning -Byggnadsskal Stommen är en prefabricerad betongsstomme med väggar av 120 mm betong med 200 mm cellplast, tilläggsisolerad med 95 mm mineralull utvändigt samt har en fasadbeklädnad av stående träpanel. Under bottenplattan har man 350 mm cellplast och sadeltaket har mm stenull. Fönster 0,9 W/m 2 K, G-värdet varierar mellan fasaderna 0,31 alt 0,46 Man valde prefabricerad betongstomme för att få en ökad lufttäthet och mindre fuktrisk under produktionen. 6

7 Beskrivning - Installationssystem Installationssystem Bergvärmepumpsystem producerar värme och tappvarmvatten. Värmepumparna är dimensionerade för att producera mer än den beräknade toppbelastningen, för det fullt utbyggda området med sammanlagt 4 byggnader. Kylan är främst frikyla från borrhålen och skulle kyleffekten inte räcka till finns möjlighet att använda värmepumparna för att producera mer kyla och dumpa överskottsvärmen i en kylmedelskylare. Ventilationen i varje husdel är ett ventilationsaggregat med VAV-system, som styrs av närvaro, temperatur samt även CO2 i konferensrummen. Ventilationens drifttider är mån-fre

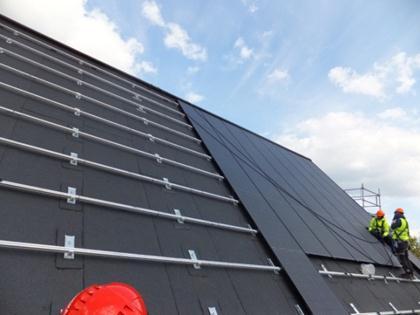

8 Beskrivning - Solelproduktion Solelproduktion Montage av solcellsmodulerna på Hus B (norra huset) samt växelriktarna i fläktrummet. Total är det 288 solcellsmoduler och 5 st växelriktare och toppeffekten för solcellsanläggningen är 70 kw. Solcellernas elproduktionen är beräknad till kwh, vilket motsvarar 37 kwh/m 2 A temp,år. 8

9 Beräknad energiprestanda Väla Gård kontorets (A temp 1750 m 2 ) totala energianvändning för uppvärmning, kylning och fastighetsel är energiberäknat till 16 kwh/m 2,år (el) och hyresgästelen till 25 kwh/m 2,år. När man med beräkningar kontrollerar samstämmigheten mellan solcellernas elproduktion och byggnadens energianvändning ger det att 8 kwh/m 2,år av solcellernas elproduktion kan nyttjas direkt, så då blir energianvändningen enligt BBR 8 kwh/m 2,år På årsbasis räcker solelproduktionen till fastighetsenergin och huvuddelen av verksamhetsenergin 9

10 Drift och energiuppföljning Vid drift och energiuppföljning är det viktigt att inte bara titta på energianvändningen och dess delar utan att analysera de olika systemens funktion, börvärden, reglersignalers rimlighet, etc. Hur varierar ventilationsflödet under veckan? Hur varierar styrsignalerna och temperaturerna hos ventilationsaggregaten? Det är hur de olika delsystems fungerar tillsammans, som påverkar energianvändningen i de olika delsystemen, som summeras upp till byggnadens energiprestanda. 10

11 Mätdatainsamling Byggnadens styrdator sköter mätdatainsamling i byggnaden via Modbus och KNX samt lägger mätvärdena i sin OPC-server. Collectorn (datorprogram) hämtar mätvärdena från OPC-servern. Har det varit en viss förändring (COV) av mätvärdena skickas de till en databas i Molnet. För analys hämtas mätvärden med exempelvis Excel-AddIn 11

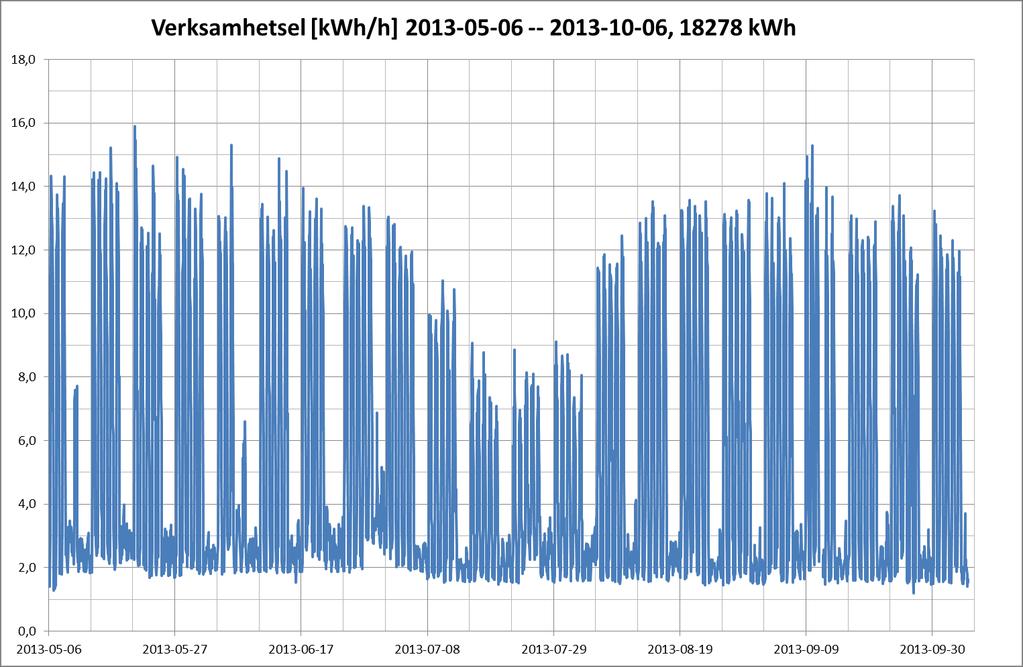

12 Driftuppföljning - Verksamhetsel Belysningen består av energieffektiva armaturer, som kan dimmas och styrs av närvaro och dagsljus. För att minimera verksamhetselen ska huvuddelen av eluttagen slås ifrån när byggnaden larmas på. Alla vitvaror är minst A-klassade. Kyl och Frys är A++. På årsbasis blir det 25 kwh/m 2,år varav Matautomat 3, W Kaffemaskin 1 0,28 55 W Kaffemaskin 2 0,44 85 W Vattenautomat 0,16 31 W Sveby kontorsindata Normalt 50 kwh/m 2,år Best Practice 39 kwh/m 2,år Framtiden 18 kwh/m 2,år 12

13 Driftuppföljning - solelproduktion Solelproduktionen var 26 april 9 oktober kwh. Beräknad solproduktion för samma period är kwh, vilket ger att den faktiska elproduktionen ligger 15% högre. 13

14 Driftuppföljning - Ventilation Tilluftsflöden l/s, SFP 0,7-0,8 kw/(m 3 /s) 14

15 Driftuppföljning - Inneklimat Rum 121 är ett litet konferensrum CO2-halten indikerar att det var trångt där 30 sept Rumstemperaturgivaren blir påblåst vid forcering 15

16 Driftuppföljning - Värme Extrapolerar man på detta lilla underlag till energisignatur indikerar det att man erhåller en dimensionerande värmeeffekt på kw värme (ej el till vp), vilket motsvarar 12 W/m 2 Atemp 16

17 Driftuppföljning - Kyla Kylanvändningen har varit 3840 kwh kyla (ej el) under sommaren, vilket är mycket lågt jämfört med energiberäkningen. 17

18 Sammanfattning Uppföljning Väla Gård - Plusenergikontor 1. Verksamhetselen ligger enligt beräkningen på låga 25 kwh/m 2,år inkl Matautomaten på 4 kwh/m 2,år 2. Solelproduktionen ligger 15 % över den beräknade 3. Låga luftflöden och mycket låg elanvändning till FTX-ventilationen, SFP 0,7 0,8 kw/(m 3 /s) 4. Det lilla värmebehovet som varit sedan början av september indikerar att värmeanvändningen är i rätt storleksordning 5. Kylan är mycket låg 18
