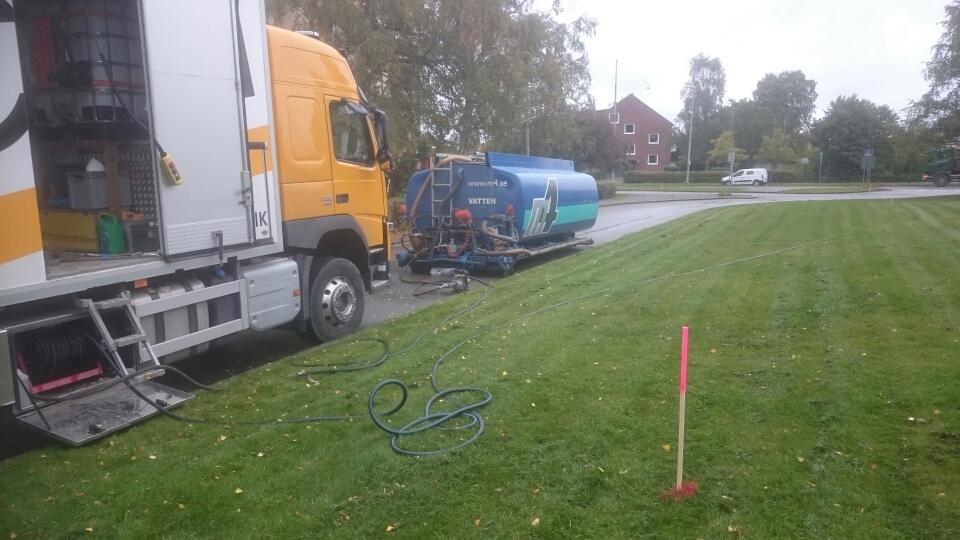

1 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Utrednings PM Geoteknik Markförhållanden och grundläggning Stockholm Beställare: PQ Projektledning / Structor Miljöteknik AB Beställarens projektnummer: Structor Geoteknik Stockholm AB Uppdragsansvarig: Anders Hugner Handläggare: Rogin Ramak Structor Geoteknik Stockholm AB, org nr: Solnavägen 4, Stockholm Tel:

2 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Utrednings PM Geoteknik Markförhållanden och grundläggning sid. 2(9) INNEHÅLLSFÖRTECKNING 1 INLEDNING UNDERLAG, UTFÖRDA MARKUNDERSÖKNINGAR MARKFÖRHÅLLANDEN BEFINTLIGA KONSTRUKTIONER TOPOGRAFI OCH VEGETATION JORD OCH BERG YT- OCH GRUNDVATTENFÖRHÅLLANDEN STABILITETS- OCH SÄTTNINGSFÖRHÅLLANDEN MARKFÖRORENINGAR MARK- OCH GRUNDLÄGGNINGSARBETEN GRUNDLÄGGNING SCHAKT- OCH FYLLNINGSARBETEN MARKRADON MARKFÖRORENINGAR LOD (LOKALT OMHÄNDERTAGANDE AV DAGVATTEN) OMGIVNINGSPÅVERKAN KOMPLETTERANDE UTREDNINGAR OCH UNDERSÖKNINGAR... 9 REFERENSER... 9 K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 Utrednings PM Geoteknik.docx

3 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Utrednings PM Geoteknik Markförhållanden och grundläggning sid. 3(9) INLEDNING På uppdrag av PQ Projektledning, via Structor Miljöteknik AB, har Structor Geoteknik Stockholm AB utfört en översiktlig geoteknisk undersökning och utredning på fastigheten Eskilshem 4:1 i Kapellbacken i Eskilstuna kommun. Syftet med undersökningen har varit att utgöra underlag för detaljplan. Inom fastigheten planeras fyra punkthus (bostäder) längs med Norra Stationsgatan. I korsningen Norra Stationsgatan/Carlavägen planeras tre punkthus (servicehus för äldre). Under och mellan bostadshusen planeras genomgående garage (Figur 1). Planerade våningsantal varierar mellan fyra till fem för bostadshusen och mellan fem till sju för servicehusen. Föreliggande handling ska användas som underlag för upprättande av ny detaljplan samt för fortsatt utredning vad avser grundläggning, markarbeten och dagvattenhantering. Figur 1 - Urklipp från planunderlag upprättad av Joliark, daterad UNDERLAG, UTFÖRDA MARKUNDERSÖKNINGAR Till underlag för den geotekniska utredningen och denna PM ligger geotekniska undersökningar utförda av Structor Geoteknik Stockholm AB under perioden till K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 Utrednings PM Geoteknik.docx

4 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Utrednings PM Geoteknik Markförhållanden och grundläggning sid. 4(9) Geotekniska undersökningar som har utförts i detta uppdrag har bestått av: Jord-bergsondering klass 2 Slagsondering Trycksondering Upptagning av störda jordprover med provtagningsskruv Installation av grundvattenrör och lodning i rören två gånger Resultaten av utförda geotekniska undersökningar redovisas otolkade i en separat handling, Markteknisk undersökningsrapport Geoteknik, (MUR Geoteknik) daterad och upprättad av Structor Geoteknik Stockholm AB. Som underlag till denna PM har även följande använts: Planunderlag skiss i pdf-format, upprättad av Joliark för RG Förvaltnings AB, daterad SGU:s jordartskarta 3 MARKFÖRHÅLLANDEN 3.1 Befintliga konstruktioner Det undersökta området är obebyggt. Intill områdets nordvästra del går Norra Stationsgatan och norr om området passerar Carlavägen. Befintliga flerbostadshus finns utanför området längs Norra Stationsgatan samt villor utanför området nära Carlavägen. Markförlagda ledningar förekommer i området och består av dagvatten-, vatten-, fjärrvärme-, opto- och elledningar. 3.2 Topografi och vegetation Det undersökta området består av en grönyta och enstaka träd. Intill området i öst är Kapellbacken belägen på en slänt täckt av skog. Slänten och skogsområdet består delvis av berg i dagen. Markytan lutar svagt mot Norra Stationsgatan. Marknivåerna i de undersökta punkterna varierar mellan ca +15 vid skogskanten i sydöst och +11 närmast Norra Stationsgatan. Partierna med berg i dagen vid skogskanten har marknivåer varierande mellan ca +14 till Jord och berg Enligt översiktlig kartering av jordlager redovisat i SGU:s kartvisare (Figur 2) utgörs jorden i området främst av berg och sandig morän. I utkanten av området i nordväst förekommer glacial lera. K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 Utrednings PM Geoteknik.docx

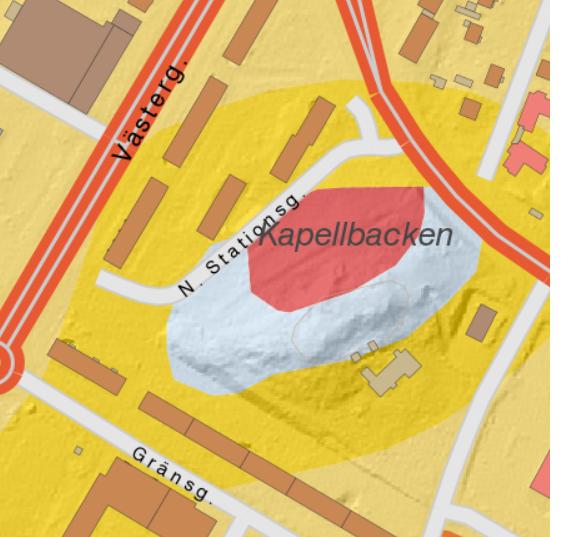

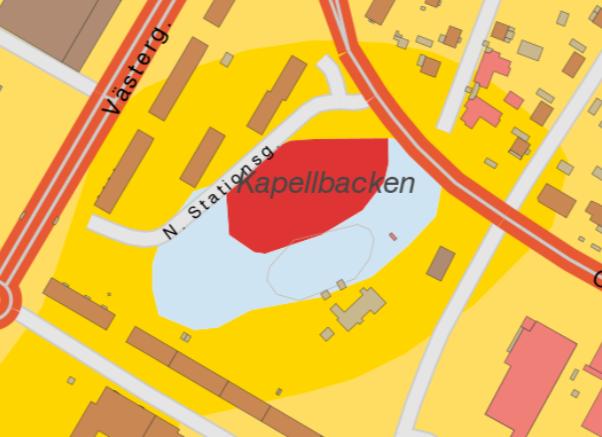

5 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Utrednings PM Geoteknik Markförhållanden och grundläggning sid. 5(9) Figur 2 - Översiktlig kartering av jordarter enligt SGU:s kartvisare, hämtad Gult = lera, rött = berg, ljusblått = sandig morän Enligt de nu utförda geotekniska undersökningarna inom området utgörs jordlagerföljden från markytan och nedåt huvudsakligen av fyllning ovan torrskorpelera och därunder morän på berg. Fyllningen har en mäktighet på ca 0,5 till 1 m. Fyllningen utgörs av sand, silt samt lera och i enstaka punkter även av stenar. Torrskorpeleran är generellt siltig. I en punkt centralt på området är den bedömd som något rostfläckig. Torrskorpans mäktighet varierar mellan ca 0,5 till 1,5 m. Enligt utförda sonderingar har ingen torrskorpa påträffats längs de östra delarna av undersökningsområdet, mot slänten. Enligt utförd provtagning förekommer ca 0,5 m lera under torrskorpan i ett fåtal punkter i mitten av området och i nordväst. Moränens mäktighet varierar mellan 0 till 2,5 m. Mäktigheten är som minst i de norra delarna av undersökningsområdet. Moränen är siltig enligt upptagna jordprover. Mindre block eller större sten har påträffats i moränen i en undersökningspunkt inom den södra delen av området. Bergöverytan är undersökt med jord-bergsondering i 10 punkter. I dessa punkter varierar bergöverytans nivå mellan +14,5 och +8 (djup mellan 0,5 och 3,5 m). Djupet till berg ökar från sydöst till nordväst. Partier med berg i dagen finns vid undersökningsområdets östra del. 3.4 Yt- och grundvattenförhållanden Ett undre grundvattenmagasin förekommer i den norra delen av området, där lera finns. Två grundvattenrör har installerats i den norra (SG1015) respektive södra delen (SG1014) av området. Lodning utförd i grundvattenröret i den södra delen av områden var torrt på nivå +8,4, vilket motsvarar djup 3 m under markytan. Lodning vid samma tidpunkt i grundvattenröret installerat i norr visade att grundvattnets trycknivå låg på +9,9 vilket motsvarar djup 2,1 m under markytan i den punkten. K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 Utrednings PM Geoteknik.docx

6 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Utrednings PM Geoteknik Markförhållanden och grundläggning sid. 6(9) Dessa grundvattenrör mäter grundvattnets trycknivå i det undre grundvattenmagasinet i moränen under leran. Grundvattnets strömningsriktning är troligen åt sydväst, mot Eskilstunaån som är belägen ca 450 m sydväst om utredningsområdet. 3.5 Stabilitets- och sättningsförhållanden Stabiliteten i området bedöms som gynnsam i befintliga förhållanden. Då förekommande lera är torrskorpefast, men några få undantag, samt starkt överkonsoliderad, är sättningsförhållandena sådana att uppfyllnader mellan husen ger mycket små och hanterbara marksättningar. 3.6 Markföroreningar Structor Miljöteknik AB har upprättat ett dokument Provtagningsprogram för miljöteknisk markundersökning i samband med detaljplan, daterad I denna handling beskrivs tänkbara föroreningskällor. Structor Miljöteknik AB har även utfört en miljöteknisk markundersökning i samband med den geotekniska fältundersökningen. Resultatet av denna undersökning finns sammanfattad i rapporten Eskilshem 4:1, del av Kapellbacken. Rapport för genomförd miljöteknisk markundersökning daterad MARK- OCH GRUNDLÄGGNINGSARBETEN 4.1 Grundläggning En inledande bedömning, baserat på resultat från utförda geotekniska undersökningar, är att grundläggningen för de planerade byggnaderna kan göras på kortare plintar nedförda till fast botten för delar av byggnaderna närmast Norra Stationsgatan. I högre liggande terräng, alla delar av byggnadernas östra del, är det sannolikt att grundläggningsnivå är nära till berg eller till och med under bergöverytan. Där grundläggs då med platta på packad sprängbotten. För stora laster kan det bli aktuellt att lokalt föra ner dessa på rensat fast berg. Då det saknas underlag på planerade lägsta golvnivåer för de tänkta byggnaderna, är rekommenderat grundläggningssätt i detta skede befattat med viss osäkerhet. 4.2 Schakt- och fyllningsarbeten Bergschakt erfordras i de östra delarna av området, troligen även i de västra delarna beroende på grundläggningsdjup. Tillåtna schaktsläntlutningar vid jordschakt kan tillsvidare antas till 1:1,5. Detta under förutsättning att schakten inte är djupare än 2 m, att grundvattenytan och dess trycknivå ligger under schaktbottennivån samt att laster inte läggs upp närmare släntkrön än vad som motsvarar schaktdjupet 1. Då jorden innehåller silt ska den förutsättas vara tjälfarlig vid kall väderlek och flytbenägen i vattenmättat tillstånd. Frostskydd av schaktbottnar och schaktslänter bör utföras vintertid. K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 Utrednings PM Geoteknik.docx

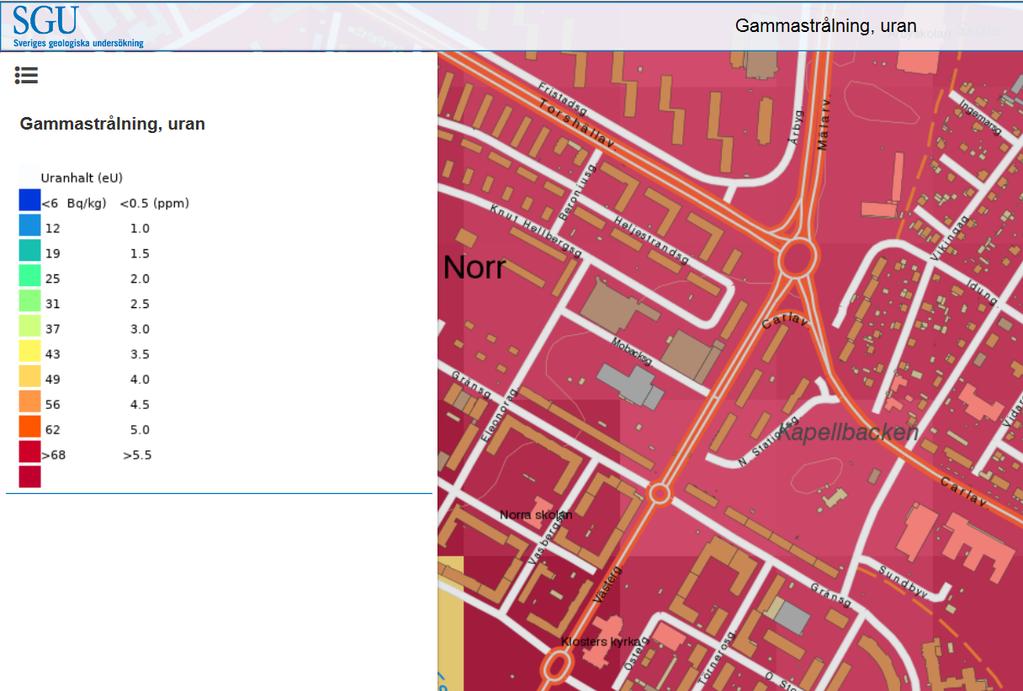

7 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Utrednings PM Geoteknik Markförhållanden och grundläggning sid. 7(9) Förekomst av sand i befintlig fyllningsjord gör att det ska förutsättas att schakter kan vara erosionsbenägna vid nederbörd samt i vattenmättat tillstånd. Schaktslänter och bottnar som står öppna länge bör därför täckas vid ihållande nederbörd. 4.3 Markradon Baserat på tillgängligt kartunderlag via SGU ( Figur 3) ska marken tillsvidare klassas som högradonmark. Detta innebär att byggnader som saknar underliggande garage i detta läge ska förutsättas projekterade och utförda med radonsäker grund. Eventuell fyllning med krossmaterial under och mot byggnader skall utföras med material med låg uranhalt. Byggnader på ventilerat garage erhåller en s.k. radonsäker grundkonstruktion och markradonförhållanden behöver då inte utredas vidare. Enligt Boverkets byggregler BFS 2011:6 får radongashaltens årsmedelvärde i en ny byggnad inte överskrida 200 Bq/m 3 i rum där personer vistas mer än tillfälligt 2. Figur 3 - Översiktlig kartering av gammastrålning enligt SGU:s kartvisare, hämtad Markföroreningar Hantering av eventuell förorenad befintlig fyllningsjord, naturlig jord och vatten i mark ska ske enligt utredning av Structor Miljöteknik AB. 4.5 LOD (Lokalt Omhändertagande av Dagvatten) Lokalt omhändertagande av dagvatten (LOD) genom infiltration och perkolation till grundvattenmagasinet bedöms vara möjligt i moränen och fastmarkspartierna (Figur 4). Alternativt kan fördröjning av dagvattnet utföras i fördröjningsmagasin och med gröna tak. Efter fördröjning leds dagvattnet vidare till det kommunala dagvattennätet. K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 Utrednings PM Geoteknik.docx

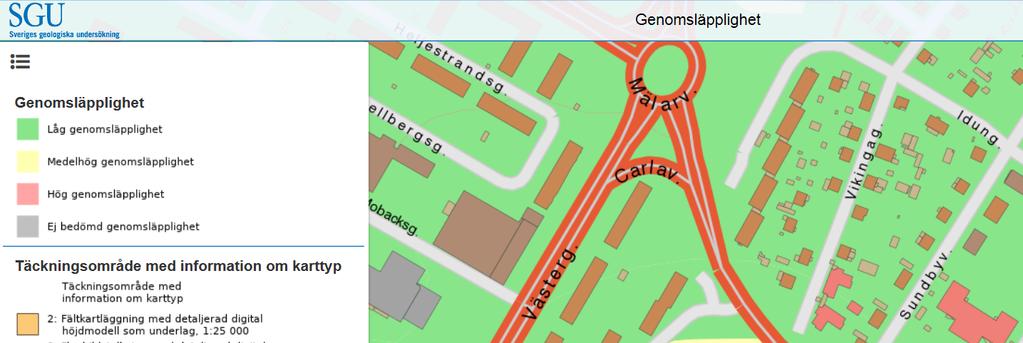

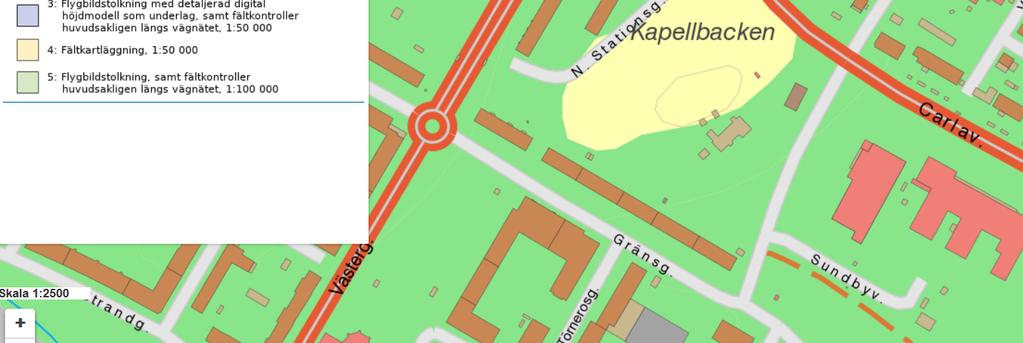

8 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Utrednings PM Geoteknik Markförhållanden och grundläggning sid. 8(9) Figur 4 - Översiktlig kartering av genomsläpplighet enligt SGU:s kartvisare, hämtad OMGIVNINGSPÅVERKAN Mark- och grundläggningsarbete i form av sprängning, schaktning, packning, pålning och spontning medför spridning av markvibrationer, deformationer, buller och damm. För att undvika eller minimera risker för skador hos tredje man, måste därför en riskanalys för vibrationsalstrande mark- och grundläggningsarbete upprättas innan schakt- och grundläggningsarbetet påbörjas. Riskanalysen ska innehålla gränsvärden för vibrationer, deformationer och buller med tillhörande kontrollprogram. Riskanalysen bör inte upprättas förrän byggnaderna har fastställda planlägen och fastställda nivåer på lägsta golv och ev. garage/källare. Lämpligen görs därför riskanalysen under bygghandlingsprojekteringen om mark- och grundläggningsarbetet ska utföras som en utförandeentreprenad. K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 Utrednings PM Geoteknik.docx

9 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Utrednings PM Geoteknik Markförhållanden och grundläggning sid. 9(9) KOMPLETTERANDE UTREDNINGAR OCH UNDERSÖKNINGAR Inför fortsatt utrednings- och projekteringsarbete bör följande kompletterande utredningar och undersökningar utföras i följande kronologisk ordning: Fortsatt lodning av installerade grundvattenrör för att få information om variationer på grundvattennivåer och som sedan bör utgöra underlag för detaljdimensionering av dränering och val av lämplig lägsta golvnivå. Utöver detta utgöra underlag till hur schaktningsarbeten ska bedrivas för delar som kan komma att vara under grundvattnets trycknivå. Antal mättillfällen samordnas lämpligen med glesa avläsningar om färdigställandet ligger flera år framåt i tiden och med tätare avläsningar om färdigställandet ligger inom ett à två år. Markradonundersökning för byggnader som planeras utan underliggande garage Kompletterande geoteknisk undersökning i samråd med konstruktör för detaljdimensionering av plattgrundläggning, plintar och sulor Upprättande av riskanalys för vibrationsalstrande mark- och grundläggningsarbeten (sprängningsarbeten i huvudsak). Structor Geoteknik Stockholm AB Anders Hugner Uppdragsansvarig/Interngranskare Rogin Ramak Handläggare Referenser 1 Svensk Byggtjänst och Statens geotekniska institut/sbuf. Schakta säkert Säkerhet vid schaktning i jord. Maj Boverket Åtgärder mot radon i bostäder. Oktober Upplaga 5 K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 Utrednings PM Geoteknik.docx

10 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Markteknisk undersökningsrapport Geoteknik Stockholm Beställare: PQ Projektledning / Structor Miljöteknik AB Projektnummer: Structor Geoteknik Stockholm AB Uppdragsansvarig: Anders Hugner Handläggare: Madelene Sundin Structor Geoteknik Stockholm AB, org nr: Solnavägen 4, Stockholm Tel:

11 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Markteknisk undersökningsrapport Geoteknik sid. 2(7) INNEHÅLLSFÖRTECKNING 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI ARKIVMATERIAL BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH YTBESKAFFENHET BEFINTLIGA KONSTRUKTIONER POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD FÄLTGEOTEKNIKER KALIBRERING OCH CERTIFIERING GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR GEOHYDROLOGISKA UNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR OCH UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER MILJÖTEKNISKA FÄLTUNDERSÖKNINGAR HÄRLEDDA VÄRDEN GEOLOGISK JORDLAGERBESKRIVNING HÅLLFASTHETSEGENSKAPER DEFORMATIONSEGENSKAPER GEOHYDROLOGISKA EGENSKAPER VÄRDERING AV UNDERSÖKNING... 7 BILAGOR 1. Mätrapport fält 2. Försöksrapport fält 3. Koordinatförteckning undersökningspunkter 4. Fältanteckningar miljöprovtagning RITNINGAR G Plan 1:400 (A1) G G Profiler A-A F-F H1:100 L1:200/1:100 (A1) K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 MUR Geoteknik.docx

12 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Markteknisk undersökningsrapport Geoteknik sid. 3(7) Denna rapport innehåller endast resultaten av utförda fältundersökningar. Tolkning av geotekniska förhållanden, materialparametrar och geotekniska åtgärder m.m. redovisas i en separat handling - Utrednings PM Geoteknik - daterad OBJEKT Structor Geoteknik Stockholm AB har på uppdrag av PQ Projektledning via Structor Miljöteknik upprättat denna Marktekniska undersökningsrapport Geoteknik (MUR Geoteknik). Kontaktperson hos Structor Miljöteknik är Elin Waara. Byggherren RG Förvaltning har för avsikt att uppföra 5-6 stycken flerbostadshus inklusive servicehus för äldre längs Norra Stationsgatan på fastigheten Eskilshem 4:1 i området Kapellbacken i Eskilstuna kommun. I denna MUR Geoteknik redovisas resultatet från geotekniska undersökningar för flerbostadshus vid fastigheten Eskilshem 4:1, Kapellbacken i Eskilstuna, Eskilstuna kommun. 2 ÄNDAMÅL Föreliggande handling syftar till att redovisa resultaten från utförda geotekniska undersökningar inom utredningsområdet. Handlingen skall användas som underlag vid fortsatt utredning och projektering av mark- och grundläggningsarbeten tillsammans med en separat Utrednings PM Geoteknik 3 UNDERLAG FÖR UNDERSÖKNINGEN Som underlag för undersökningen har följande handlingar, källor och material används: SGU:s jordartskarta Information om befintliga ledningar via ledningskollen.se Digital grundkarta i DWG-format Situationsplan i dwg-format Fotografier från undersökningsområdet tillhandahållna av Elin Waara, Structor Miljöteknik. 4 STYRANDE DOKUMENT Denna rapport ansluter till Eurokod 7 del 1, SS-EN med tillhörande nationell bilaga, Boverkets konstruktionsregler EKS 10, BFS 2011:10 med ändringar t.o.m. BFS 2015:6. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering och SS-EN , SGF Rapport 1:2013 samt SS-EN ISO utförande Beteckningssystem SGF/BGS beteckningssystem 2001:2 K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 MUR Geoteknik.docx

13 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Markteknisk undersökningsrapport Geoteknik sid. 4(7) Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Provtagning allmänt Geoteknisk undersökning och provning - Provtagning genom borrnings- och utgrävningsmetoder och grundvattenmätningar - Del 1: Tekniskt utförande (EN ISO :2006) Slagsondering SGF Metodblad tung slagsondering daterad Jb-sondering SGF Rapport 4:2012 Metodbeskrivning för jord-bergsondering Mekanisk SGF Metodblad daterad trycksondering Skruvprovtagning Geoteknisk fälthandbok SGF Rapport 1:2013, Provtagningsmetoder; skruvprovtagare Tabell 3. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Installation av Geoteknisk fälthandbok SGF Rapport 1:2013, kapitel 10 och grundvattenrör och Geoteknisk undersökning och provning - Provtagning genom portrycksspets borrnings- och utgrävningsmetoder och grundvattenmätningar - Del 1: Tekniskt utförande (EN ISO :2006) Avläsning Geoteknisk undersökning och provning - Provtagning genom borrnings- och utgrävningsmetoder och grundvattenmätningar - Del 1: Tekniskt utförande (EN ISO :2006) 5 GEOTEKNISK KATEGORI Undersökningarna är utförda för Geoteknisk kategori 2. 6 ARKIVMATERIAL Någon inventering av tidigare utförda geotekniska undersökningar i området har inte utförts. 7 BEFINTLIGA FÖRHÅLLANDEN 7.1 Topografi och ytbeskaffenhet Undersökningarna har utförts på en öppen grönyta med enstaka träd. Strax sydöst om undersökningsområdet ligger Kapellbacken men en slänt täckt av ett skogsparti. Slänten sluttar åt sydöst. Här har berg i dagen påträffats. Vid undersökningsområdet sluttar marken lätt mot Norra Stationsgatan. Marknivån vid de inmätta undersökningspunkterna varierar mellan ca +15 på områdets sydöstra del närmast skogskanten till ca närmast Norra Stationsgatan. Enligt Jordartskartan utförd av SGU utgörs området av sandig morän och berg. I närheten av området finns glacial lera och postglacial lera. K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 MUR Geoteknik.docx

14 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Markteknisk undersökningsrapport Geoteknik sid. 5(7) Jordartskartan, Sveriges geologiska undersökning (SGU) hämtad Befintliga konstruktioner Längs den nordvästra delen av Norra Stationsgatan finns befintlig flerbostadsbebyggelse. Vid undersökningsområdet finns dagvattenledningar. Strax utanför området finns vatten- och dagvattenledningar, fjärrvärme, opto och el. 8 POSITIONERING Det mättekniska fältarbetet utfördes av VAP med Lena Kihlström som ansvarig mätningstekniker. Använt koordinatsystem är Sweref i plan och RH2000 i höjd. Utsättning av undersökningspunkter utfördes enligt bifogad mätrapport, bilaga 1. 9 GEOTEKNISKA FÄLTUNDERSÖKNINGAR 9.1 Utförda undersökningar Undersökningsarbetet omfattade följande: Jord- och bergsondering klass 2 i 10 undersökningspunkter Trycksondering i 9 undersökningspunkter Slagsondering i 15 undersökningspunkter Upptagning av störda jordprover med provtagningsskruv i 15 undersökningspunkter Det geotekniska och miljötekniska fältarbetet utfördes enligt fältrapport, bilaga Undersökningsperiod Geotekniska och miljötekniska fältarbeten utfördes till Mätningsarbeten utfördes K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 MUR Geoteknik.docx

15 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Markteknisk undersökningsrapport Geoteknik sid. 6(7) Fältgeotekniker Det geotekniska och miljötekniska fältarbetet utfördes av Structor Geoteknik Stockholm AB med Henrik Nordén som ansvarig fältgeotekniker och Filip Nordén som biträdande fältgeotekniker. Elin Waara närvarade vid den miljötekniska provtagningen. 9.4 Kalibrering och certifiering Se bilaga GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR Några geotekniska laboratorieundersökningar har inte utförts inom ramen för detta projekt. Provtagningen som utfördes vid fältarbetet har fältbenämnts. 11 GEOHYDROLOGISKA UNDERSÖKNINGAR 11.1 Utförda undersökningar och undersökningsperiod Två grundvattenrör benämnda SG1014 och SG1015 har installerats och lodats. Rören installerades Nedan följer en tabell över samtliga lodningstillfällen. Grundvattenrör SG1014 Datum Marknivå (m.ö.h.) Nivå grundvatten (m.ö.h.) Djup under markytan (m) Kommentar ,363 +8,53 2,83 Vattennivå ej stabil ,363 Torr Grundvattenrör SG1015 Datum Marknivå (m.ö.h.) Nivå grundvatten (m.ö.h.) Djup under markytan (m) Kommentar , ,39 0,53 Vattennivå ej stabil ,919 +9,87 2, Fältingenjörer Se MILJÖTEKNISKA FÄLTUNDERSÖKNINGAR Structor Miljöteknik utförde miljötekniska undersökningar i samband med den geotekniska undersökningen. Fältresultatet av undersökningen finns i bilaga 4. K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 MUR Geoteknik.docx

16 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostadshus Markteknisk undersökningsrapport Geoteknik sid. 7(7) HÄRLEDDA VÄRDEN 13.1 Geologisk jordlagerbeskrivning Jordlagerföljden består från markytan och nedåt generellt av fyllning ovan torrskorpelera följt av morän på berg Hållfasthetsegenskaper Någon redovisning av härledda värden på hållfasthetsegenskaper har ej gjorts då någon sådan undersökning ej kunde utföras i de undersökta punkterna Deformationsegenskaper Någon redovisning av härledda värden på deformationsegenskaper har ej gjorts då någon sådan undersökning ej kunde utföras i de undersökta punkterna Geohydrologiska egenskaper Redovisning av härledda värden på uppmätta grundvattennivåer, vattenytor m m redovisas på ritningar G VÄRDERING AV UNDERSÖKNING Vingförsök kunde ej utföras p.g.a. för fast jord. Ostörd jordprovtagning i lös lera kunde ej utföras p.g.a. att det genomgående var fast jord eller torrskorpelera. Tänkt CPT-sondering utgick, då det bedömdes som inte lämpligt att utföra, då det var begränsade lagertjocklekar med lera som var för fast för sonderingsmetoden. Structor Geoteknik Stockholm AB Anders Hugner Uppdragsansvarig och interngranskare Madelene Sundin Handläggare K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\G17087 MUR Geoteknik.docx

17 Objekt: Utsättning av provtagningspunkter för miljöteknisk undersökning vid Kapellbacken Eskilshem 4:1 Eskilstuna Ribbingsgatan 11, Örebro Tel Fax E-post: Beställare: Structor Miljöteknik AB Eskilstuna Sign LK Uppdragsnr Datum Koordinatsystem vid mätning: Rev.datum Plan: SWEREF Höjd: RH2000 Polygonpunkter: - Höjdfix: - Instrument: Trimble R6 SWEPOS GNSS Nätverks-RTK Levererat koordinatsystem: Koordinatsystem: SWEREF Höjdsystem: RH2000 Redovisade filer: Inm dwg, inm pxy Mätningstekniker Lena Kihlström U:\Mät\17\17634\Fältarbeten\Mätning\Koordinatsystem doc Sid 1(1)

18 Eskilshem 4:1, del av Kapellbacken, Eskilstuna Fältrapport Geoteknik Stockholm Beställare: Structor Miljöteknik AB Beställarens projektnummer: Structor Geoteknik Stockholm AB Uppdragsansvarig: Anders Hugner Handläggare: Madelene Sundin Structor Geoteknik Stockholm AB, org nr: Solnavägen 4, Stockholm Tel:

19 Eskilshem 4:1, del av Kapellbacken, Eskilstuna Fältrapport Geoteknik sid. 2(6) ALLMÄN INFORMATION UPPDRAG Uppdragsnamn: Geoteknisk utredning Eskilshem 4:1, del av Kapellbacken, Eskilstuna Plats: Norra Stationsgatan, Eskilstuna. Undersökningar utförda DELTAGARE Beställare: Structor Miljöteknik Kontaktperson: Elin Waara Uppdragsanvarig: Anders Hugner Ansvarig fältgeotekniker: Henrik Nordén Biträdande fältgeotekniker: Filip Nordén GEOTEKNISKA INSTRUMENT Borrbandvagn: Geotech 505DD nr 531 BILAGOR Dagböcker Kalibreringsprotokoll borrbandvagn Geotech 505DD nr 531 K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Fältarbeten\Fältarbeten resultat\structor Geoteknik\Fältrapport Kapellbacken G17087.docx

20 Eskilshem 4:1, del av Kapellbacken, Eskilstuna Fältrapport Geoteknik sid. 3(6) FÄLTRAPPORT GEOTEKNISKT UNDERSÖKNINGSPROGRAM Undersökningsprogram upprättat av Anders Hugner, Structor Geoteknik Stockholm AB Syfte med undersökningarna Utredning och underlag till detaljplan för nya bostäder. Tabell 1 Sammanställning planerade undersökningar Metod Antal Anmärkning Jb2 9 CPT 2 Skr 5 Gvr 2 Tr 8 Slb 2 PEH-rör 3 Miljöprovtagning 6 Vb 1 Kv 1 UTFÖRDA UNDERSÖKNINGAR Tabell 2 Utförda underökningar BorrID Metod Datum Anmärkning Signatur SM:KB_1 Miljöprovtagning Flyttad 0,5m FNN SM:KB_2 Miljöprovtagning FNN SM:KB_3 Miljöprovtagning FNN SM:KB_4 Miljöprovtagning FNN SM:KB_5 Miljöprovtagning FNN SM:KB_6 Miljöprovtagning FNN SM:KB_7 Miljöprovtagning FNN SM:KB_8 Miljöprovtagning FNN SM:KB_9 Miljöprovtagning FNN SM:KB_10 Miljöprovtagning FNN 17SG105 Jb FNN K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Fältarbeten\Fältarbeten resultat\structor Geoteknik\Fältrapport Kapellbacken G17087.docx

21 Eskilshem 4:1, del av Kapellbacken, Eskilstuna Fältrapport Geoteknik sid. 4(6) Tabell 2 Utförda underökningar (forts.) BorrID Metod Datum Anmärkning Signatur 17SG106 Jb FNN 17SG107 Jb FNN 17SG108 Jb FNN 17SG110 Jb FNN 17SG111 Jb FNN 17SG112 Tr, Slb FNN 17SG113 Tr FNN 17SG114 Jb-2, Skr FNN 17SG115 Tr FNN 17SG101 Jb-2, Gv-rör, Skr FNN 17SG102 Jb FNN 17SG103 Jb FNN 17SG104 Tr FNN 17SG106 Tr, Skr FNN 17SG108 Tr FNN 17SG109 Tr, Skr FNN Tr, Slb, Skr, Gvrör FNN 17SG111 17SG116 Slb FNN 17SG117 Slb FNN 17SG110 Tr FNN Tabell 3 Installerade grundvattenrör GrundvattenrörID Typ Uppstick Spetsdjup Funktionskontroll Avläsning GW 17SG101: 1 1,5 3,5 Komm 3cm/s Avläsning Gv-rör SG1014 stålrör m.ö.my. m.u.my 4,33 m.u.r.t 20/9 17SG111: 1 1,45 3,05 Komm 3cm/s Avläsning Gv-rör SG1015 stålrör m.ö.my m.u.my 1,98 m.u.r.t 20/9 Filnamnet är detsamma som BorrID, se Tabell 2 och 3. Provning utan bergnivå: BorrID.SND Provning med bergnivåtolkning: BorrID.TLK Provtagning: BorrID.PRV Grundvatten och portrycksinstallationer: GrundvattenrörID.GVR Länk (autografdata): K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Fältarbeten\Fältarbeten resultat\structor Geoteknik Rådata är sparad på länk angiven nedan. Länk (rådata): Fältdator Panasonic C/borrdata G17087 och E: SDHC G17087 K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Fältarbeten\Fältarbeten resultat\structor Geoteknik\Fältrapport Kapellbacken G17087.docx

22 Eskilshem 4:1, del av Kapellbacken, Eskilstuna Fältrapport Geoteknik sid. 5(6) Tabell 4 Antal utförda undersökningar fördelat på metod Metod Antal Anmärkning Provtagning Kategori A SS-EN ISO :2006 Kategori B 10 SS-EN ISO :2006 Kategori C SS-EN ISO :2006 Grund- och porvattensobservationer Öppna system SS-EN ISO :2006 Slutna system SS-EN ISO :2006 Provtagning SS-EN ISO :2006 Provning CPT, CPTU SS-EN ISO :2012 Vim (WST) SS.EN ISO/TS :2005 SPT SS-EN ISO :2005 DP (DPSH-A) Mycket tung hejarsondering SS-EN ISO :2005 IN-situ metoder PMT Pressometer SS-EN ISO :2012 FDT Flexibel borrhålsdilatometer SS-EN ISO :2012 DMT Platt dilatometer SIS-CEN ISO/TS :2005 Övriga (ej Europastandarder) Jb-tot/Jb-2/Jb 10 SGF Rapport 4:2012 Slb 4 SGF Metodblad Vb SGF Rapport 2:93 Tr 9 SGF Metodblad KVALITETSINFORMATION OCH OBSERVATIONER Avvikelser från styrande dokument samt observationer som kan ha påverkat undersökningens resultat. Tabell 5 Ståldimension, kronstorlek och annan information Metod Stål-/krondimension/spolmedium/instrument Anmärkning Jb-1/Jb-2 44 mm stål/57 mm stiftkrona med backventil/luft Skr 44 mm stål/70 mm Skr Tr 32 mm stål/ Vriden spets K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Fältarbeten\Fältarbeten resultat\structor Geoteknik\Fältrapport Kapellbacken G17087.docx

23 Eskilshem 4:1, del av Kapellbacken, Eskilstuna Fältrapport Geoteknik sid. 6(6) Tabell 6 Kvalitetsinformation och observationer Avser borrid Metod Datum Information ÖVRIG INFORMATION Structor Geoteknik Stockholm AB Anders Hugner Uppdragsansvarig Madeleine Sundin Handläggare Filip Nordén Interngranskare K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Fältarbeten\Fältarbeten resultat\structor Geoteknik\Fältrapport Kapellbacken G17087.docx

24 KALIBRERINGSCERTIFIKAT FÖR BANDVAGN531 Bandvagn nr: Datum för kalibrering: Kalibrerad av: NiclasP Sign. Vridmoment kraft Kogersida: Ventilsida: Faktor K1: 1,08 Faktor K1: 1,00 Faktor K2: 0,005 Faktor K2: 0,000 Kraftgivare 0-1 kn Kraftkonstant: 1,11 Kraftgivare 0-50 kn Kraftkonstant: 1,06 Maxkraft: 55,08 Djupmätare 1 meter= 1 m H/V-givare Ventilsida: 20 H/V = 20 H/V Kogersida: 20 H/V = 20 H/V Kompenserat vridmoment

25 Vridmoment (knm) KALIBRERINGSCERTIFIKAT FÖR BANDVAGN531 Geotech momentgivare Nm Vridmoment kraft Bandvagn nr: Datum för kalibrering: Kalibrerad av: Referensgivare: NiclasP G78496 OBS! Släng detta blad; vridmoment är ej kalibrerat. Faktor K1: 1,08 Faktor K2: 0,005 Referens Vridmoment Differens Noggrannhet knm knm knm % 0,000 0,000 0,000 0,000 0,050 0,043 0,007 13,584 0,100 0,108-0,008-8,050 0,200 0,205-0,005-2,690 0,300 0,292 0,008 2,678 0,400 0,400 0,000-0,071 0,500 0,487 0,013 2,597 0,600 0,596 0,004 0,748 0,7 Vridmoment (kogersida) 0,6 0,5 0,4 0,3 0,2 0, ,1 0,2 0,3 0,4 0,5 0,6 0,7 Referens (knm) Vridmoment Referens

26 Kraft (kn) KALIBRERINGSCERTIFIKAT FÖR BANDVAGN531 Kraftgivare 0-1 kn Bandvagn nr: Datum för kalibrering: Kalibrerad av: Referensgivare: Kraftkonstant: 1, NiclasP G78496 OBS! Släng detta blad; 0-1 kn är ej kalibrerat. Referens Kraft Differens Noggrannhet kn kn kn % 0,000 0,000 0,000 0,000 0,100 0,078 0,022 22,300 0,200 0,200 0,000 0,100 0,300 0,289 0,011 3,800 0,400 0,389 0,012 2,875 0,500 0,488 0,012 2,320 0,600 0,611-0,011-1,750 0,700 0,688 0,012 1,686 0,800 0,799 0,001 0,100 0,900 0,888 0,012 1,333 1,000 1,010-0,010-1,010 Kraftgivare 0-1 kn 1,200 1,000 0,800 0,600 0,400 0,200 0,000 0,000 0,200 0,400 0,600 0,800 1,000 1,200 Referens (kn) Kraft kn Referens kn

27 Kraft (kn) KALIBRERINGSCERTIFIKAT FÖR BANDVAGN531 Kraftgivare 0-50 kn Bandvagn nr: Datum för kalibrering: Kalibrerad av: Referensgivare: NiclasP G78496 Kraftkonstant: 1,06 Maxkraft: 55,078 OBS! Släng detta blad; 0-50 kn är ej kalibrerat. Referens Kraft Differens Noggrannhet kn kn kn % 0,000 0,000 0,000 0,000 1,000 0,986 0,014 1,420 2,000 1,961 0,039 1,950 4,000 3,954 0,046 1,155 6,000 5,957 0,043 0,713 8,000 7,982 0,018 0,227 10,000 9,975 0,025 0,254 15,000 14,978 0,022 0,148 20,000 20,013-0,013-0,064 25,000 25,027-0,027-0,106 30,000 30,051-0,051-0,170 35,000 35,086-0,086-0,246 40,000 40,110-0,110-0,276 45,000 45,156-0,156-0,347 50,000 50,244-0,244-0,488 55,000 55,078-0,078-0,141 60,000 Kraftgivare 0-50 kn 50,000 40,000 30,000 20,000 10,000 0,000 0,000 10,000 20,000 30,000 40,000 50,000 60,000 Referens (kn) Kraft kn Referens kn

28 Avläst värde (MPa) KALIBRERINGSCERTIFIKAT FÖR BANDVAGN531 Tryckgivare 25 MPa Vridtryck Bandvagn nr: Datum för kalibrering: Kalibrerad av: Referensgivare: NiclasP 0 OBS! Släng detta blad; vridtryck är ej kalibrerat. Referens Vridtryck Differens Noggrannhet Mpa Mpa kn % 0,000 0,000 0,000 0,000 2,000 2,130-0,130-6,500 4,000 4,370-0,370-9,250 6,000 6,470-0,470-7,833 8,000 8,840-0,840-10,500 10,000 10,850-0,850-8,500 12,000 12,880-0,880-7,333 14,000 14,860-0,860-6,143 16,000 16,880-0,880-5,500 18,000 18,880-0,880-4,889 20,000 20,830-0,830-4,150 25,000 Vridtryck 20,000 15,000 10,000 5,000 Referensgivare: Avläst värde: 0,000 0,000 5,000 10,000 15,000 20,000 25,000 Referens (MPa)

29 Hammartryck (MPa) KALIBRERINGSCERTIFIKAT FÖR BANDVAGN531 Tryckgivare 25 MPa Hammartryck Bandvagn nr: Datum för kalibrering: Kalibrerad av: Referensgivare: NiclasP 0 OBS! Släng detta blad; hammartryck är ej kalibrerat. Referens Hammartryck Differens Noggrannhet Mpa Mpa kn % 0,000 0,000 0,000 0,000 2,000 2,460-0,460-23,000 4,000 4,420-0,420-10,500 6,000 6,500-0,500-8,333 8,000 8,510-0,510-6,375 10,000 10,450-0,450-4,500 12,000 12,420-0,420-3,500 14,000 14,320-0,320-2,286 15,000 Hammartryck 10,000 5,000 Referens Hammartryck 0,000 0,000 2,000 4,000 6,000 8,000 10,000 12,000 14,000 16,000 Referens (MPa)

30 KALIBRERINGSCERTIFIKAT FÖR BANDVAGN531 Djupmätare och H/V-givare Bandvagn nr: 531 Datum för kalibrering: Kalibrerad av: NiclasP Djupmätare 1 meter= 1 m H/V-givare Ventilsida: 20 H/V = 20 H/V Kogersida: 20 H/V = 20 H/V

31 Eskilshem 4:1, del av Kapellbacken, Eskilstuna kommun Nya flerbostaddshus Bilaga 3 Markteknisk undersökningsrapport Geoteknik sid. 1(1) KOORDINATFÖRTECKNING UNDERSÖKNINGSPUNKTER Koordinatsystem: SWEREF Höjdsystem: RH2000 ID X Y Z TYP 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH 17SG BH SG GVR SG GVR SM_KB_ BH SM_KB_ BH SM_KB_ BH SM_KB_ BH SM_KB_ BH SM_KB_ BH SM_KB_ BH SM_KB_ BH SM_KB_ BH SM_KB_ BH K:\G17087 GU Eskilshem 4_1, Kapellbacken, Eskilstuna\G\Dokument\Bilagor\Koordinatförteckning undersökningspunkter.docx

32 Miljöteknisk markundersökning Kapellbacken Provtagare: Elin Waara 18 september Provnamn Provmärkning Provtagningsdjup (m) Jordart PID (ppm) XRF nr XRF resultat HDI Anmärkning Labanalys SM:KB_1 SM:KB_1_0,0-0,5 0,0-0,5 Fyll. Le, si, sa. 0 Inget SM:KB_1_0,5-0,9 0,5-0,9 Fyll. Le, si. 0 Inget SM:KB_1_0,9-1,5 0,9-1,5 Let. Si. 0 Inget SM:KB_1_1,5-2,0 1,5-2,0 Siltig morän. 0 Inget Stopp vid 2 m vid slagsondering. Inget grundvatten, inget gv-rör. Punkten är flyttad ca 4 m mot Ö vid utsättning. SM:KB_2 SM:KB_2_0,0-0,5 0,0-0,5 Fyll. Le, si, sa. 0 Inget SM:KB_2_0,5-1,0 0,5-1,0 Let. Si. 0 Inget SM:KB_2_1,0-1,4 1,0-1,4 Let. Si. 0 Inget SM:KB_2_1,4-1,6 1,4-1,6 Siltig morän. 0 Inget Stopp vid 1,9 m vid slagsondering. Inget grundvatten. SM:KB_3 SM:KB_3_0,0-0,6 0,0-0,6 Fyll. Le, si, sa. 0 Lite SM:KB_3_0,6-1,0 0,6-1,0 Let. 0 Inget SM:KB_3_1,0-1,8 1,0-1,8 Let. 0 Lite SM:KB_3_1,8-2,0 1,8-2,0 Le. 0 Lite SM:KB_3_2,0-2,2 2,0-2,2 Morän. 0 Inget Stopp vid 2,2 m vid slagsondering. Inget grundvatten, inget gv-rör. SM:KM_4 SM:KB_4_0,0-0,6 0,0-0,6 Fyll. Le, si, sa. 0 Lite SM:KB_4_0,6-0,9 0,6-0,9 Let. 0 Inget Stopp vid 0,9 m vid slagsondering. Inget grundvatten. SM:KM_5 SM:KB_5_0,0-0,5 0,0-0,5 Fyll. Le, si, sa. 0 Lite SM:KB_5_0,5-0,8 0,5-0,8 Fyll. Le, si, sa. 0 Inget SM:KB_5_0,8-1,0 0,8-1,0 Let. 0 Inget SM:KB_5_1,0-1,5 1,0-1,5 Let. 0 Inget SM:KB_5_1,5-2,0 1,5-2,0 Let. 0 Inget SM:KB_5_2,0-2,1 2,0-2,1 Morän. 0 Inget Stopp vid 2,1 m vid slagsondering. Inget grundvatten.

33 Miljöteknisk markundersökning Kapellbacken Provtagare: Elin Waara 18 september Provnamn Provmärkning Provtagningsdjup (m) Jordart PID (ppm) XRF nr XRF resultat HDI Anmärkning Labanalys SM:KB_6 SM:KB_6_0,0-0,5 0,0-0,5 Fyll. Le, si, sa. 0 Inget SM:KB_6_0,5-1,0 0,5-1,0 Let. 0 Inget SM:KB_6_1,0-1,2 1,0-1,2 Let. 0 Inget SM:KB_6_1,2-1,5 1,2-1,5 Morän. Siltig. 0 Inget Stopp vid 1,7 m vid slagsondering. Inget grundvatten. SM:KB_7 SM:KB_7_0,0-0,3 0,0-0,3 Fyll. Le, si. 0 Inget Stopp vid 0,3 m vid slagsondering. Skruvborr flyttad flera gånger. Inget grundvatten. SM:KB_8 SM:KB_8_0,0-0,5 0,0-0,5 Fyll. Le, si. 0 Inget SM:KB_8_0,5-0,8 0,5-0,8 Let. 0 Inget SM:KB_8_0,8-1,0 0,8-1,0 Let. 0 Inget SM:KB_8_1,0-1,5 1,0-1,5 Morän. Siltig. 0 Inget Stopp vid 1,5 m vid slagsondering. Inget grundvatten. SM:KM_9 SM:KB_9_0,0-0,5 0,0-0,5 Fyll. Le, si. 0 Inget SM:KB_9_0,5-0,8 0,5-0,8 Let. 0 Inget Stopp vid 0,9 m vid slagsondering. Inget grundvatten. SM:KB_10 SM:KB_10_0,0-0,6 0,0-0,6 Fyll. Le, si, sa. 0 Inget SM:KB_10_0,6-1,0 0,6-1,0 Let. 0 Inget SM:KB_10_1,0-1,4 1,0-1,4 Let. 0 Inget Stopp vid 1,4 m vid slagsondering. Inget grundvatten.

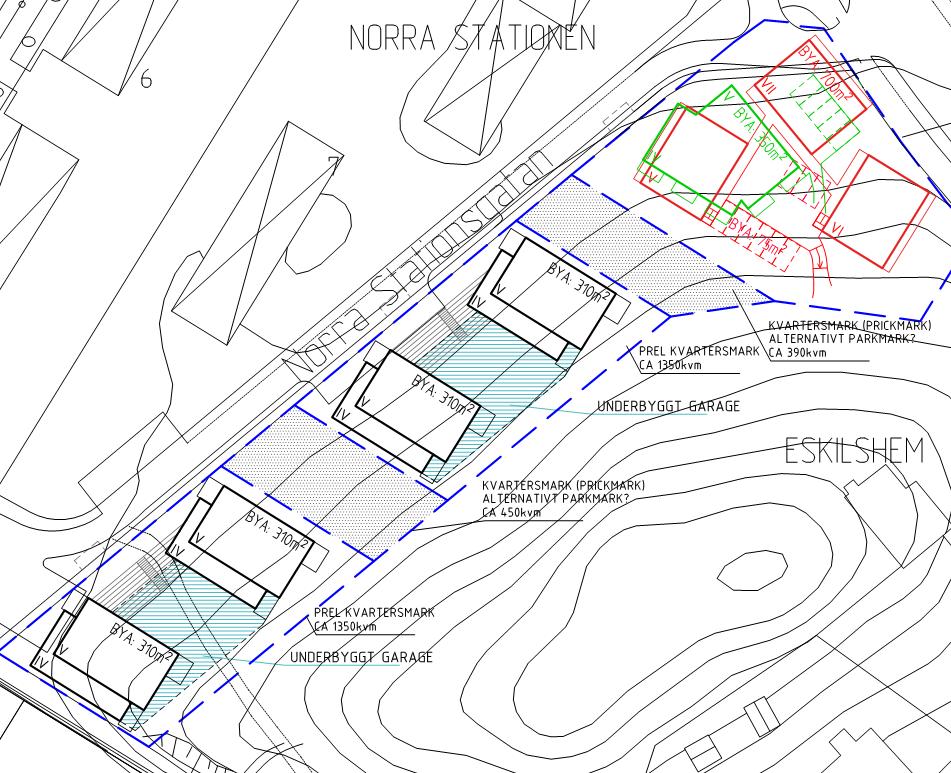

34 Norra Stationsgatan ESKILSHEM 4:1 DEL AV KAPELLBACKEN Gränsgatan Sundbyvägen
