1 OPTIMALA LÖSNINGAR Skydda känsliga optiska fibrer, särskilt där åtkomst till fibern krävs, och du kommer undvika kostsamma signal- och datafel. Essentra erbjuder ett omfattande utbud av fiberoptiska produkter, som uppfyller kraven hos tele- och datakommunikations applikationer på alla nivåer. Våra produkter är utformade för att eliminera potentiella risker såsom makro- och mikro böjar orsakade av felaktig hantering av optiska fibrer under installation, underhåll och uppgradering.

2 FIBERHANTERING Skarvbrickor och skarvhållare Fiberclips och hållare Fiberrullar och fiberledare Rör och tillbehör för att begränsa fiberböjning 456 Fiber Breakout och förgreningar Fiber dragavlastning, pluggar och lock

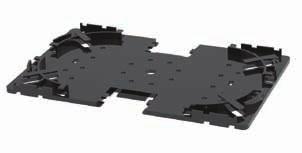

3 SKARVBRICKOR OCH STÖD Skarvbrick-system för optisk fiber OFST Lock, brickor och gångjärn säljs separat eller i en sats: OFST-A-P-1 Fiber-routing mellan brickor är möjlig genom slitsar längs en av långsidorna OFSTH färgkodade gångjärn anger vilken sida av brickan från vilken man skall öppna Kan användas med OFSH skarvhållare, OFSP slitskydd och OFBLT böjningsbegränsande rör Typ 1 LAGRING AV MÖRK FIBER Typ 2 TYP TYP TYP TYP Typ 3 Typ 4 TYP TYP TYP TYP Typ Beskrivning Material Färg OFST-1-L 1 OF Splice Tray Lid PPE + PS, Blandning, RMS-105 Svart 20 OFST-1-M 2 OF Skarvbricka hanterad med radie-kontroll och lagring av mörk fiber OFST-1-P 3 OF Skarvbricka, utan ytterligare tillbehör med baslagringsförmåga OFSTH-1-RED 4 OF Skarvbricka, gångjärn OFSTH-1-GRN 4 OF Skarvbricka, gångjärn OFST-A-P-1 - Skarvbricksats inkluderar: 1 x OFST-1-L, 1 x OFST-1-P, 2 x OFSTH-1-RED, 2 x OFSTH-1-GRN Glasfylld UL94 V0 Nylon 6/6, RMS-18A Glasfylled UL94 V0 Nylon 6/6, RMS-18A PP, RMS-150 & TPE, RMS-182 PP, RMS-150 & TPE, RMS-182 Svart 20 Svart 20 Röd 20 Grön 20 Se ovan Se ovan tel fax

4 SKARVBRICKOR OCH STÖD Hållare skarvhylsor OFSH-6 Naturfärgad PP, RMS-150 och TPE, RMS-182 OFSH 6 3.5L OPTIONAL LOCK SÄLJS SEPARAT REF REF 4 FOT X Ø 5 VALFRI VIDHÄFTANDE LAPP Innehåll OFSH Inget vidhäftningsmedel 10 OFSH-6-3.5A Med vidhäftningsmedel, RMS OFSH-6-3.5L Bara lock 10 Fiberskarvhållare OFSH-T Svart OFSH-T-6 utformad för att hålla upp till 6 x 3mm fiber eller komponenter, dvs. kopplare, skarvskydd (OFSP på sida 439) och WDM er OFSH-T-12 utformad för att hålla up till 12 krympskydd för skarvar OFSH-T Skarvhållare kan användas med OFST-seriens skarvbrickor OFSH-T-6 OFSH-T-12 Artikelnummer Antal/ UL94 V2 UL94 V0 25% Glasfylld UL94 V0 förp. Nylon 6/6, RMS-01 Nylon 6/6, RMS-19 Nylon 6/6, RMS-104 OFSH-T-6-01BLK (svart) OFSH-T-6-19BLK (svart) OFSH-T-6-GFBLK (svart) 100 OFSH-T-12-01BLK (svart) OFSH-T-12-19BLK (svart) sales@essentracomponents.se web 437

5 SKARVBRICKOR OCH STÖD Skarvbricka EFA Svart UL94 V0 Nylon 6, RMS-390 Ingjutna delar upprätthåller krökningsradie på 30mm Accepterar Isolatorclips EFA04 61, 63 och (visade nedan) för att hålla i skarvkomponenter Accepterar 16-vägs Fiberclips EFA04 06 och uppdelade i ett 4-vägssegment för att hålla i skarvkomponenter 8 x Ø 2.8mm på 30mm PCD EFA vägs skarvhållare OFSH2 Svart UL94 V0 Nylon 6/6, RMS-19 Typ 1 Typ 2 REF REF REF Typ Monteromgsmetod Skarvskydd, storlek efter värmekrympning OFSH ,8mm abrasiv lapp, RMS-375 Upp till OFSH Inget vidhäftningsmedel Upp till OFSH M3 OR #4 Scruv Upp till tel fax

6 SKARVBRICKOR OCH STÖD Skarvskydd OFSP/ROFSP Yttre rör - Värmekrympning 3:1 kvot, Polyolefin, RMS-225 Inre rör - Genomsynlig PE Copolymer, vidhäftningsmedel, RMS-226 Stav - OFSP - SS, RMS-227 ROFSP - Keramisk, RMS-170 Typ Typ 1 1 ROSTFRITT STÅL STAV INRE RÖR YTTRE RÖR Typ 22 KERAMISK STAV INRE RÖR YTTRE RÖR Typ Dimension (mm) Antal/ A Nominell höljelängd, ref. rör Ø Rod Ø Ø Ref. B Inre C Nominal D Återtäckt förp OFSP OFSP OFSP OFSP OFSP OFSP OFSP OFSP OFSP OFSP ROFSP X 1 4 X X Optisk fiber, platt grenrör OFFM Naturfärgad PTFE UL94 V0, RMS-291 Grå glasfylld UL94 V0 PBT, RMS-290 Maximum 12 fibrer Ett utbud av flänsade krympsatser för terminering (OFTK Series) finns tillgängliga för att ge en stark mekanisk förankring för vanliga storlekar av element/blåsta fiberrör och OFBLT Det fiberoptiska platta grenröret kan göra breakout och skydda den primära fibern från kabelrör, bandfibrer eller en blåst fiberenhet. Det ingående fiberröret är fastsatt med ett fastklämningssystem som är gjutet i produkten. Varje utgående fiber är skyddad i ett 900 µm (my) PTFE-rör, också fastsatt av en gjuten detaljl miniflex 2 HÅL Ø3 Varje säck försedd med: OFFM 10 grenör, inga rör 10 OFFM Grenrör 120M spole PTFE NAT 10 x 30mm lång silikontub 10 x 15mm lång silikontub 10 bitar PE skum vidhäftande tejp 10 Produktnummer Material PTFE NAT Naturfärgad PTFE UL94 V0, RMS m Expanderbar hållare för optisk fiber OFEB Naturfärgad UL94 V-0 Nylon 6/6, RMS-19 Vidhäftande baksida, RMS-15 6 x Ø3 TYP. 0,8 TJOCK, DUBBELSIDIG VIDHÄFTANDE TEJP OFEB sales@essentracomponents.se web 439

7 FIBERCLIPS OCH STÖD Kopplingsbara skarvhållare EFA04-18/EFA04-71 Svart UL94 V0 Nylon 6, RMS-390; Vidhäftningsmedel RMS-143 EFA04 18 kan tas isär för att skapa individuella clips. EFA04 18 VALFRI OPTIONAL VIDHÄFTANDE ADHESIVE PAD LAPP EFA04 71 X03 Ø3.9 EFA04 71 X01 Ø2.9 EFA04 71 X02 Ø3.4 Innehåll EFA VÄGS 3,9mm, 6-vägs 3,4mm, 6-vägs 2,9mm Kopplarclips 100 EFA04-18-ASS EFA med 8 vidhäftande lappar 100 EFA vägs 2,9mm Kopplarclip 100 EFA04-71-P01 EFA med 3 vidhäftande lappar 100 EFA vägs 3.4mm Kopplarclip 100 EFA04-71-P02 EFA med 3 vidhäftande lappar 100 EFA vägs 3,9mm Kopplarclip 100 EFA04-71-P03 EFA med 2 vidhäftande lappa tel fax

8 FIBERCLIPS OCH STÖD Clips för isolering EFA04-6X UL94 V0 Nylon 6, RMS-390; Vidhäftaode, RMS-143 Utformad för användning i Array Tray EFA (visad ovan) Kan monteras med skruvar eller nitar med självhäftande pads, vänligen se Sektion C EFA har anti-rotationspinnar för att säkert hålla fast när skruv eller nit används. Typ 1 Typ 2 Typ Innehåll Färg Dimension (mm) A B. EFA MM Clip för isolering Röd EFA04-61-ASS 1 6MM Clip för isolering med vidhäftande pads Röd EFA ,5MM Clip för isolering Grön EFA04-63-ASS 2 5,5MM Clip för isolering med vidhäftande pads Grön EFA ,5MM Clip för isolering Gul EFA04-64-ASS 2 4,5MM Clip för isolering med vidhäftande pads Gul sales@essentracomponents.se web 441

9 FIBERCLIPS OCH STÖD 16-vägs fiberclips EFA04-06/EFA04-08 UL94 V0 Nylon 6, RMS-390; vidhäftande RMS-143 Kan tas isär för att skapa 3 individuella clips som håller 4, 4 och 8 komponenter En isärtagen 4-vägs kan användas i skarvbricka EFA VALFRI VIDHÄFTANDE LAPP Innehåll Färg A (mm) EFA vägs 3mm fiberclip Svart EFA04-06-ASS 16-vägs 3mm fiberclip med vidhäftande lapp Svart EFA vägs 2mm fiberclip Blå EFA04-08-ASS 16-vägs 2mm fiberclip med vidhäftande lapp Blå Hållare för skarvning av optiska fibrer OFSH-4 Natur Håller 12 x 2,7mm or 4 x 4,2mm skarvar Hålls fast med antingen en självhäftande pad RMS-270, inkluderad, eller med en skruv eller nit Material OFSH LA UL94 V-2 Nylon 6/6, RMS OFSH LA UL94 V-0 Nylon 6/6, RMS tel fax

10 FIBERCLIPS OCH STÖD Fiberclip EFA ASS Svart UL94 V0 Nylon 6, RMS-390 För 3mm diameter fiber eller komponenter, dvs. kopplare, skarvskydd och WDM-er SJÄLVHÄFTANDE LAPP Innehåll EFA ASS 3mm fiberclip med vidhäftning, RMS OFBLT Monteringssadel OFTGSP Naturfärgad UL94 V0 Nylon 6/6, RMS-19 Typ 1 Typ 2 Typ 1 Monteringshål, detalj Typ 2 Monteringshål, detalj Typ Hål Ø Paneltjocklek, max. Antal/ förp. OFTGSP ± OFTGSP ± sales@essentracomponents.se web 443

11 FIBERCLIPS OCH STÖD Fiberhållare miniatyr MOFNSB Vidhäftande baksida: RMS-15 TYPISK PLATS FÖR RELEASE-FLIK DUBBELSIDIG VIDHÄFTANDE TEJP Naturfärgad Nylon 6/6, RMS-01 Naturfärgad UL94 V0 Nylon, 6/6RMS-19 MOFNSB-2-01A-RT MOFNSB-2-19A-RT 1000 Hållare för OFBLT skyddsrör OFSMB Svart glasfylld UL94 V0 Nylon, RMS-104 Miniflex-teknologi tillverkad Richco - patenterad Multi-vinkeljärn slitsade för optiska fibrer är till för att användas vid distributionspunkter där fiberhantering i god ordning, skydd och dragavlastning krävs En ytterligare säkerhetsfunktion medger placering av en kabelbindare runt OFSMB-er vilket förhindrar avlägsnande av kvarhållna tuber OFBLT kvarhållning: >70N Håller ett maximum av 12 tuber T YP. Ø8.5 T YP. Ø5 TYP. 10 BASTJOCKLEK 2.18 OFSMB-4-05GFBK tel fax

12 FIBERCLIPS OCH STÖD Hållare för optiska fibrer på bas, 3mm OFHB3 Naturfärgad UL94 V0 Nylon 6/6, RMS-19 Vidhäftande baksida: RMS TYP. 4 x Ø 3 CABLES DUBBELSIDIG VIDHÄFTANDE TEJP TYPISK PLATS FÖR RELEASE-FLIK Produktnummer OFHB3-4-19A-RT 1000 Hållare för optiska fibrer på bas, 2mm OFHB2 Naturfärgad Nylon 6/6, RMS-19 4 x Ø 2 TYP. TYPISK PLATS FÖR RELEASE-FLIK 0.8 TJOCK DUBBELSIDIG VIDHÄFTANDE, RMS-102 OFHB2-4A1-RT sales@essentracomponents.se web 445

13 FIBERCLIPS OCH STÖD Skarvhållare för optisk fiber, blindhålsmontering OFB-BH Naturfärgad UL94 V0 Nylon 6/6, RMS-19 Typ 1 REF KABLAR REF REF Typ 2 KABLAR REF 9.1 REF 25 REF Typ Hål Ø Paneltjocklek OFB-BH ± Min OFB-BH ± Min Skarvhållare för optiska fibrer, 3mm, Plug-In,4 slitsar OFB3P Naturfärgad UL94 V0 Nylon 6/6, RMS-19 Anti-rotationspinne förhindrar att fibern viker sig på grund av att hållaren vrider sig i monteringshålet REKOMMENDERADE MONTERINGSHÅL I 1.6 MAX. TJOCK PANEL OFB3P tel fax

14 HÄR ÄR NÅGRA FÅ AV VÅRA NYA PRODUKTER Kåpor, pluggar och skydd Sidorna Säkerhetsförseglingar Sidorna Rörelsekontroll Sidorna Nyhet Handtag och rattar Sidorna Gångjärn Sidorna Lås Sidorna Kabelskydd Sidorna Magneter Sidorna Hårdvara för kretskort Sidorna Fjädrar Sidorna ÖVER PRODUKTER BESÖK VÅR WEBBPLATS REDAN IDAG!

15 VI GÖR DET LÄTT FÖR ER Över produkter i lager - ni hittar lätt det ni behöver! Det är lätt att beställa - ring oss eller beställ online Vi har över 1 miljard komponenter i lager - och alla kan levereras redan nästa dag FLER ALTERNATIV GRATIS PROVER SNABB LEVERANSTID 448 TEL: FAX:

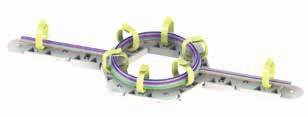

16 FIBERRULLAR OCH FIBERLEDARE Rullanordning för optisk fiber OFCC/OFCG Svart styv PVC, RMS-04; Vidhäftande, RMS-15 Två clips snäpper ihop och skapar en clip med en jämn, kurvad yta för att bereda plats för fiber-optiska knippen Typ 1 Typ 2 DUBBELSIDIG VIDHÄFTANDE TEJP 1,6 TJOCK R40,6 MIN.. Typ OFCC-16A-RT OFCG Kedjeplatta OFCP Naturfärgad UL94 V0 Nylon 6/6; RMS-19 Komplettera cirkeln för en spole för extra fibrer för att skapa ett Y för breakout-punkter Alla förbindelser måste ha en krökningsradio större än 30mm OFCP Optisk fiber, stödande bas OFSB Utformad för användning i tillämpningar för fiberoptisk patchpanel 4.75 DIA. 4.8 DIA. R TYP. VÄGGTJOCKLEK 0.8 TJOCK, DUBBELSIDIG VIDHÄFTANDE TEJP 26 DIA. Artikelnummer Naturfärgad UL94 V2 Nylon 6/6, RMS-01 Naturfärgad UL94 V0 Nylon 6/6, RMS-19 Monteringsmetod OFSB A OFSB A Vidhäftande tejp, RMS OFSB OFSB Skruv- eller nitmontering 100 Nitar för montering Hål Ø Paneltjocklek, område SR SR SR SR SR SR SR sales@essentracomponents.se web 449

17 FIBERRULLAR OCH FIBERLEDARE Fiberrullar EFA04 UL94 V0 Nylon 6, RMS-390; Vidhäftningsmedel: RMS-143 Monteras på kort med hjälp av distanselement EFA04 27 ASS Stapelbar med stapelpelare EFA04 53 ASS Typ 1 kan tas isär till 4 st 90 böjkontrollanordningar Typ 1 8 Hål, Ø2.8 C/SK Ø4.6 med 0.5 mm parallell 90 Inkluderad i 30 mm PCD Typ 2 8 Hål Ø2.8, C/SK Ø4.6 med 0.5 parallell 90 Inkluderad i 30 mm PCD Typ 3 4 Hål Ø2.8, C/SK Ø4.6 med 0.5 parallell 90 Inkluderad i 30 mm PCD 4 Hål Ø4 igenom i 15 mm PCD Artikelnummer Typ Innehåll "C" (mm) Max. Fiberförvaring EFA mm radie fiberrulle m 900 my fiber 100 EFA04-04-ASS 1 EFA med 4 självhäftande lappar m 900 my fiber 100 EFA mm radie fiberrulle m 900 my fiber 100 EFA04-21-ASS 1 EFA med 4 självhäftande lappar m 900 my fiber 100 EFA mm radie fiberrulle m 900 my fiber 100 EFA04-10-ASS 2 EFA med 4 självhäftande lappar m 900 my fiber 100 EFA mm radie fiberrulle m 900 my fiber 100 EFA04-14-ASS 2 EFA med 4 självhäftande lappar m 900 my fiber 100 EFA mm radie fiberrulle 8 15 m 900 my fiber 100 EFA04-76-ASS 2 EFA med 4 självhäftande lappar 8 15 m 900 my fiber 100 EFA mm radie fiberrulle m 900 my fiber 100 EFA04-23-ASS 3 EFA med 4 självhäftande lappar m 900 my fiber tel fax

18 FIBERRULLAR OCH FIBERLEDARE Fiberrulle, Standoff EFA04-27-ASS Svart UL94 V0 Nylon 6, RMS-390 Standoff är monterad med nit från kortets botten med SRHR-3555-nit Rullen snäpper in i toppen på standoffen, och hålls på plats Monteringspelare för fiberrulle EFA04-53-ASS Svart UL94 V0 Nylon 6, RMS-390 Pelaren är monterad med nitar från kortets botten med SRHR-3555-nit Rullar hålls på plats med användning av den inkluderade fjäderclipen för fasthållning FJÄDERCLIP FÖR FASTHÅLLNING ÄR INKLUDERAD EFA04-27-ASS 50 EFA04-53-ASS 100 Upprullningsspole för fiber EFA04-67-ASS Svart UL94 V0 Nylon 6, RMS-390 Upprullad fiber tejpas för att upprätthålla krökningsradie och ge identifikation (tejp ingår ej) Rulle i två delar tas sedan isär för att enkelt avlägsna fibern Lagrar up till 8m 900 my fiber vid en radie av 30mm Kan återanvändas EFA04-67-ASS 50 sales@essentracomponents.se web 451

19 FIBERRULLAR OCH FIBERLEDARE Hörnledare EFA04-34 Svart UL94 V0 Nylon 6, RMS-390 Upprätthåller krökningsradie runt en 90 -sväng Typ 3 Typ 4 Typ 1 Typ 2 Typ Innehåll A Höjd EFA mm Radie hörnguide EFA04-34-P02 1 Guide med självhäftande lapp EFA04-34-R02 1 Guide med SRHR-3555 Nitar EFA04-34-PR2 1 Guide med lapp och nitar EFA mm Radie hörnguide EFA04-34-P05 1 Guide med självhäftande lapp EFA04-34-R05 1 Guide med SRHR-3555 Nitar EFA04-34-PR5 1 Guide med lapp och nitar EFA mm Radie hörnguide EFA04-34-P01 2 Guide med självhäftande lapp EFA04-34-R01 2 Guide med SRHR-3555 Nitar EFA04-34-PR1 2 Guide med lapp och nitar EFA mm Radie hörnguide EFA04-34-P10 2 Guide med självhäftande lapp EFA04-34-R10 2 Guide med SRHR-3555 Nitar EFA04-34-PR0 2 Guide med lapp och nitar EFA mm Radie hörnguide EFA04-34-P04 2 Guide med självhäftande lapp EFA04-34-R04 2 Guide med SRHR-3555 Nitar EFA04-34-PR4 2 Guide med lapp och nitar EFA mm Radie hörnguide EFA04-34-P03 3 Guide med självhäftande lapp EFA04-34-R03 3 Guide med SRHR-3555 Nitar EFA04-34-PR3 3 Guide med lapp och nitar EFA mm Radie hörnguide EFA04-34-P06 3 Guide med självhäftande lapp EFA04-34-R06 3 Guide med SRHR-3555 Nitar EFA04-34-PR6 3 Guide med lapp och nitar EFA Bandguide för fibrer EFA04-34-P07 4 Guide med självhäftande lapp EFA04-34-R07 4 Guide med SRHR-3555 Nitar EFA04-34-PR7 4 Guide med lapp och nitar tel fax

20 FIBERRULLAR OCH FIBERLEDARE Rak ledare EFA04 60 Svart UL94 V0 Nylon 6, RMS-390 Innehåll EFA Guide 100 EFA04-60-P01 Guide med självhäftande lapp 100 EFA04-60-R01 Guide med SRHR-3555 Nitar 100 EFA04-60-PR1 Guide med lapp och nitar 100 Flexible optisk fiber Guidesystem OFFG/OFFGSP Svart UL94 V0 Nylon 6/6, RMS-19 För användning med 250 och 900 my fiber Fibern kan komma in eller gå ut vid vilken punkt som helst, utan risk att den hakar sig eller viker sig OFFG-165M-19-BK T YP. SKAPAR EN 25,0 BÖJNINGSBEGRÄNSANDE FUNKTION NÄR KANALEN ÄR BÖJD IN PÅ PLATS T YP. T YP. T YP. T YP. SÅ KAN LEDAREN KLIPPAS TILL OLIKA LÄNGDER VID FLEXIBLA LÄNKSEKTIONER OFFGSP-F OFFGSP-R T YP. Patenterad FÖR ATT SNÄPPA FAST I ETT 2.5±0,05 HÅL I ETT 1,6 KORTTJOCKLEK FÖR ATT SNÄPPA FAST I ETT 2.5±0,05 HÅL I ETT 1,6 KORTTJOCKLEK OFFG Band för montering Standoff-höjd A OFFGSP-F-19-BK Platt stödpelare OFFGSP-R-05-BK Standoff stödpelare OFFGSP-R-10-BK Standoff stödpelare OFFGSP-R-16-BK Standoff stödpelare OFFG-165M-19-BK sales@essentracomponents.se web 453

21 FIBERRULLAR OCH FIBERLEDARE Optisk fiberhållare OFNS Typ 1 Typ 2 Typ 3 Typ 4 Typ 5 Typ 6 SE FIGUR Dimension (mm) Monteringshåtjocklek Pack Qty Panel- Std Naturfärgad UL94 V2 Nylon Svart UL94 V2 Nylon Naturfärgad UL94 V0 Nylon Typ A B C D 6/6, RMS-01 6/6, RMS-01 6/6, RMS-19 OFNS OFNS B OFNS Ø OFNS OFNS B OFNS Ø OFNS OFNS B OFNS Ø OFNS OFNS B OFNS Ø OFNS-16-S OFNS-16-S307-01B OFNS-16-S kvadrat OFNS OFNS B OFNS Ø OFNS13-S9.5M-01 OFNS-13-S9.5M-01B OFNS13-S9.5M kvadrat OFNS16-S9.5M-01 OFNS-16-S9.5M-01B OFNS16-S9.5M Ø OFNS28-S9.5M-01 OFNS-28-S9.5M-01B OFNS28-S9.5M kvadrat OFNSB16-01A2-RT - OFNSB16-19A2-RT tjock vidhäftare RMS tjock vidhäftare RMS OFNSB13-01A2-RT - OFNSB13-19A2-RT tjock vidhäftare RMS tjock vidhäftare RMS tel fax

22 FIBER RULLAR OCH FIBERLEDARE Hållare för rack för optisk fiber OFRB Svart UL94 V0 Nylon 6/6, RMS-19 Monteras in i ett 19-tums rack med 1/4-vridning SEKTION A-A PANELDETALJ, PANEL 1,6 TJOCKL Dimensioner (mm) A B OFRB-1BK OFRB-2BK DET FINNS MER ONLINE! Köp Online Beställ gratis prover Lätt att hitta rätt produkter ÖVER 6000 NYA PRODUKTER Ladda ner CAD-filer i 3D sales@essentracomponents.se web 455

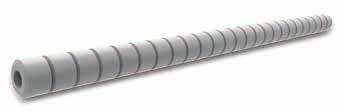

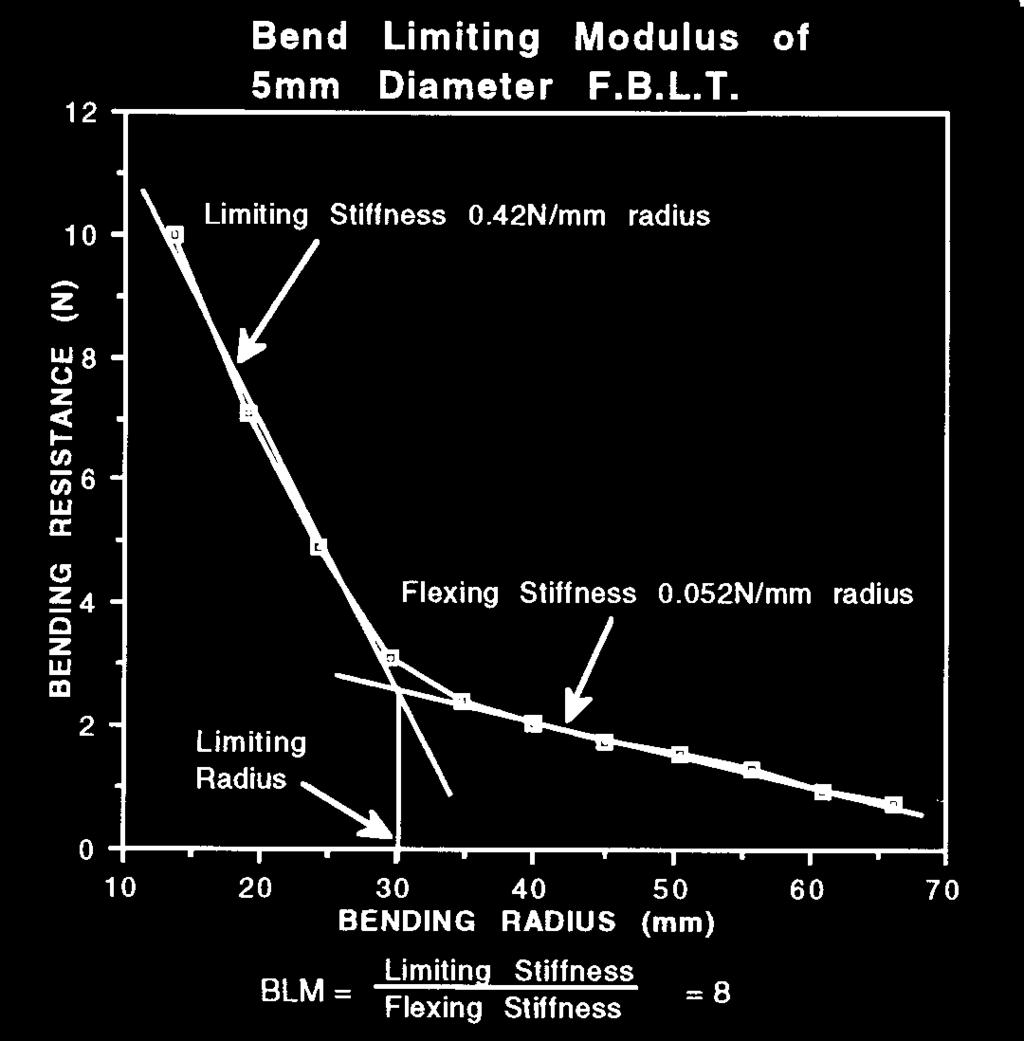

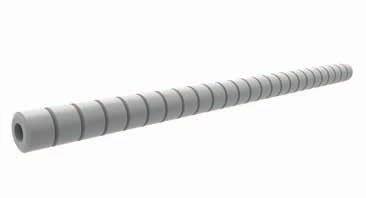

23 RÖR OCH TILLBEHÖR FÖR ATT BEGRÄNSA FIBERBÖJNING Rör för att begränsa böjning av optiska fiber OFBLT Rör för att begränsa böjning av optiska fibrer erbjuder det yppersta skyddet för fibrer, och avlägsnar problem såsom krossning, vikning och mikroböjning, medan de tillhandahåller en hel självstyrande lösning för hantering av läggning av fiber. Lämplig för tillämpningar med blåsta fibrer över korta avstånd och för lokala FTTH/FTTB-tillämpningar BÖJMOTSTÅND (N) Böjningsbegränsande modul med 5mm Diameter OFBLT Begränsande Radie Begränsande styvhet 0,42N/mm radie Böjande styfhet 0,052N/mm radie KRÖKNINGSRADIE (mm) BLM = Begränsande styvhet = 8 Böjande styvhet Dimension (mm) D d Installeringsverktyg krävs Vit PP, RMS-86 Svart PBT, RMS-140 (Meter) Standardversion OFBLT PP OFBLT PP OFBLT-31-05V OFBLT-33-05V OFBLT PP OFBLT V Dragsnöre-(Pull-Cord)version OFBLTP PP OFBLTP-31505PP OFBLTP V OFBLTP-42635PP OFBLTP V Slitsversion OFBLTS PP OFZT-2-14-RD 100 OFBLTS PP OFBLTS V OFZT-3-14-BLK 100 OFBLTS PP OFBLTS V OFZT-3-14-BLK 100 Tub- och rörclip TPCE Ø 5,1 För OFBLT 5mm OD FÖR ATT SNÄPPA FAST I EN Ø 6,5 ± 0,075 HOLE, I EN 0,8-1,6 TJOCK PANEL Naturfärgad UL94 V2 Nylon 6/6, RMS-01 Naturfärgad UL94 V0 Nylon 6/6, RMS-19 A (mm). TPCE5-51-4M-01 TPCE5-51-4M TPCE5-51-6M-01 TPCE5-51-6M TPCE5-51-8M-01 TPCE5-51-8M TPCE M-01 TPCE M tel fax

24 Hållare för OFBLT fiberskyddsrör OFSSMB Svart glasfylld UL94 V0 Nylon, RMS-104 OFBLT kvarhållning: >70N Håller ett maximum av 3 tuber Förmåga att haka fast på andra OFSSMB-er HÅL Ø5 FIBER - BREAKOUT OCH FÖRGRENINGAR HÅL Ø OFSSMB-1-05GFBK 10 Optisk fiberkabel, Breakout-enhet OFCBU Svart UL94 V0 Nylon 6/6, RMS-19; Bult: Rostfritt stål Vid distributionspunkter behöver kablar med fler än en fiber separera de individuella fibrerna eller kabelelementen och skyddade av ett hanteringssystem. Kabeldelen som tillhandhåller styrka måste termineras och ankras för att förhindra skador på fibrerna från kabelrörelse eller utdragning av kabel Dimensioner (mm) Antal/ d1 d2 D H L X Y förp OFCBU B Fiberoptisk kabel Genomföringsbox OFCBUGB Kabelkvarhållning: >1,5kN OFBLT kvarhållning: >100N Maximum 24 kabelelement eller 24 fiberbuntar Kabel Ø Innehåll OFCBUGB Genomföringsbox (OFCBU BLK) Ihopsatt 1 OFCBUGB Genomföringsbox (OFCBU BLK) Ihopsatt 1 OFCBUGB Genomföringsbox (OFCBU BLK) Ihopsatt 1 OFCBUGB Genomföringsbox (OFCBU BLK) Säljs separat 1 OFCBUGB Genomföringsbox (OFCBU BLK) Säljs separat 1 Optisk fiber, grenrör OFM Svart UL94 V0 Nylon 6/6, RMS-19 Grenrör 1 till 4 för optisk fiber möjliggörför små fiberkablar med flertal fibrer och aramid eller liknande styrkeförstärkning eller central GRP-styrkemedlem att mekaniskt och säkert termineras. Grenröret kan stackas, och håller fast tuber med mer än 100N. Ett utvecklinskit finns också, och det innehåller alla adaptrar, OFM BLK REF. Storlek på inkommande kabel Adapterfärg OFM-C BK Svart 10 OFM-C BK 3-4 Blå 10 OFM-C BK Brun 10 OFM-C BK Grön 10 OFM-C BK Röd 10 OFM-C BK Svart gummi 10 OFM-C BK Svart gummi 10 OFM-T-05-19BLK 5 OFBLT Tvåfärgad svart 10 OFM-T BLK OFBLT Tvåfärgad blå 10 sales@essentracomponents.se web 457

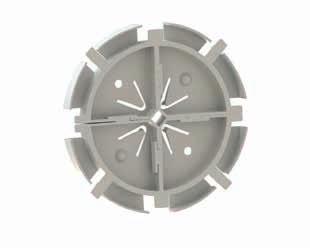

25 FIBER - BREAKOUT OCH FÖRGRENINGAR Fiberoptisk Duplexer OFD Svart UL94 V0 Nylon 6/6, RMS-19 Den fiberoptiska duplexern möjliggör för kablar med aramidkardelar att brytas ut och mekaniskt termineras terminated Duplexern ger ett utbud av inputadaptrar för att täcka OFBLT, fiberbuntar, kablar och skarvsladdar från 2.5mm till 7.00mm i diameter. För kablar up till 10.8 mm diameter, så är en gummihylsa medskickad Rörkvarhållning: >100N För ett utvecklingskit som innheåller alla adaptrar, beställ: OFD-C-05-19BLK Dimension (mm) Del L B b H d OFD series Storlek på inkommande kabel Adapterfärg OFDC BK Svart 10 OFDC BK 3-4 Blå 10 OFDC BK Brun 10 OFDC BK Grön 10 OFDC BK Röd 10 OFDC BK Svart gummi 10 OFDC BK Svart gummi 10 OFDC BK 5 OFBLT Tvåfärgad svart 10 OFDC BK 6.35 OFBLT Tvåfärgad böå 10 Segment av optisk fiber 90, 30mm Radie OFS90 Naturfärgad UL94 V0 Nylon 6/6, RMS-19 Sätt ihop två delar för bandkontroll runt en 180 sväng När fyra delar har monterats ihop, lagrar den ungefär 60m 900 my-fiber REF. REF. SE TABELL T YP. T YP. T YP. FÖRESLAGEN PLATS FÖR MONTERINGSHÅL OFS90-30R 100 Nitar för montering Paneltjocklek, område Hål Ø Monterings-. SRV Upp till SRV SRV SRV SRV SRV SRV SRV tel fax
