Instruktionsbok KEEPING THE WORLD SEWING

Transkript

1 Instruktionsbok KEEPING THE WORLD SEWING

2 SÄKERHETSFÖRESKRIFTER Denna hushållssymaskin är konstruerad och byggd för att överensstämma med standard IEC/EN Nätanslutning Den här symaskinen får endast användas med den spänning som anges på märkplåten. Säkerhetsföreskrifter Den här symaskinen får inte användas av personer (däribland barn) med nedsatt fysisk, sensorisk eller psykisk förmåga eller med otillräckliga erfarenheter och kunskaper, såvida det inte sker under övervakning av och med instruktioner om hur man använder symaskinen från en person som ansvarar för deras säkerhet. Barn ska vara under tillsyn så att de inte får tillfälle att leka med symaskinen. Symaskinen får aldrig lämnas utan uppsikt när den är inkopplad. Koppla alltid ur symaskinen från elnätet när du inte använder den och innan du rengör den. Stäng av symaskinen ( 0 ) varje gång du ska göra något i området runt nålen, till exempel trä nålen, byta nål, ta upp undertråden eller byta pressarfot. Använd aldrig symaskinen om sladden eller stickproppen skadats. Se upp för rörliga delar. Var speciellt uppmärksam på symaskinsnålen. Använd skyddsglasögon. Använd symaskinen endast på det sätt som beskrivs i den här bruksanvisningen. Använd endast tillbehör som rekommenderas av tillverkaren och som anges i den här bruksanvisningen. Observera att denna produkt vid kassering måste lämnas för säker återvinning i enlighet med relevant nationell lagstiftning för elektriska/elektroniska produkter. Vid osäkerhet, kontakta din återförsäljare för vägledning.

3 Innehållsförteckning 1 Lär känna din maskin 1:5 Maskinöversikt 1:6 Nålområde...1:7 Baksidan...1:7 Tillbehörslåda...1:7 Broderenhetens delar...1:7 Tillbehör 1:8 Tillbehör som ingår...1:8 Broderbågar som ingår...1:8 Tillbehör som ingår men inte visas på bild...1:9 Pressarfötter...1:9 Sömmar 1:11 2 Inställningar 2:1 Uppackning 2:2 Anslut nätsladden och fotreglaget...2:2 Packa ihop efter sömnad...2:2 Adjustable E LIGHT 2:3 Friarm 2:3 Trådkniv 2:3 Trådrullehållare 2:4 Horisontellt läge...2:4 Vertikalt läge...2:4 Extra trådrullehållare...2:4 Trädning av övertråden 2:5 Horisontell trådrullehållare...2:5 Nålträdare...2:5 Trädning med tvillingnål...2:6 Trådsensor...2:6 Spola undertråd 2:7 Spola undertråd via nålen...2:7 Spola undertråd vid brodering eller sömnad...2:8 Sätta i spolen...2:8 Pressarfot 2:9 Byta pressarfot...2:9 EXCLUSIVE SENSORSYSTEM...2:9 Byta nål 2:9 Sänka matartänderna 2:9 Nålar 2:10 Trådar 2:11 Mellanlägg 2:11 Pictogrampenna 2:11 USB-portar 2:12 USB Embroidery stick...2:12 Ansluta maskinen till datorn 2:13 Programvaran 4D Embroidery...2:13 Installera programmet...2:13 Installera drivrutiner och ansluta brodermaskinen..2:13 Starta programmen...2:14 Modulen Embroidery Machine Communication...2:14 Hur du uppdaterar symaskinen...2:14 3 Den optimala interaktiva skärmen 3:1 Hur skärmen används...3:2 Verktygsfält 3:2 Snabbhjälp...3:2 Utökat verktygsfält 3:3 Sömmeny 3:3 Teckensnittsmeny 3:4 Brodermeny 3:4 EMBROIDERY ADVISOR 3:5 File Manager 3:5 SET Menu 3:6 Söminställningar (endast aktiva i sömnadsläget)...3:6 Sömnadsinställningar...3:7 Maskininställningar...3:9 Ljudinställningar...3:10 Skärm- och ljusinställningar...3:11 Informationsmeny 3:12 Verktygsfält i nederkanten 3:12 Funktionsknappar 3:13 Speed + och...3:13 Start/Stop...3:13 Trådklipp...3:13 Nålstoppläge upp/ner...3:13 Mönsteromstart...3:13 STOP...3:14 FIX...3:14 EXCLUSIVE SENSORSYSTEM 3:14 Automatiskt pressarfotslyft och extra lyft...3:14 Automatiskt pressarfot ner och vändläge...3:14 Backmatning...3:15 Vanliga ikoner/funktioner 3:15 4 Sömnad 4:1 Sömnadsläge översikt över ikonerna 4:2 Exclusive SEWING ADVISOR 4:3 Materialval...4:3 Sömnadstekniker...4:4 Extended SEWING ADVISOR...4:4 Verktygsfält 4:5 Välj söm 4:5 Söminställningar 4:6 Söminställningar i SET Menu...4:8 EXCLUSIVE SENSOR SYSTEM Automatiskt pressarfotstryck...4:9 Sömnadstekniker 4:10 Sy ihop...4:10 Överkasta...4:11 Sy ihop och överkasta...4:12 Sy ihop/överkasta för muddar...4:12 Tråckla...4:13 Fålla osynligt...4:13 Fålla...4:14 Jeansfåll...4:14 Elastisk fåll...4:14 Perfekt balanserade knapphål...4:15 Manuellt knapphål...4:16 Programmerbar knappsömnad...4:17 4-vägssömmar meny S...4:18 8-vägssömmar meny T...4:19 Tränsar...4:20 Manuell träns...4:20

4 Spara i Mina sömmar...4:21 Särskilda sömnadstekniker...4:22 Dekorativa taperingsömmar...4:22 Pop up-meddelanden om sömnaden 4:23 5 Programmering 5:1 Programmering översikt över ikonerna 5:2 Programmering i sömnadsläget 5:3 Programmering i redigera broderi 5:3 Redigera söm- eller bokstavsprogrammet 5:4 Justera hela programmet...5:4 Spara i Mina sömmar...5:5 Spara programmet i Mina ler...5:5 Kommandon för sömprogrammet...5:6 Sy ett sömprogram...5:6 Viktig information om programmeringsläget 5:7 Pop up-meddelanden i programmeringen 5:8 6 Broderinställningar 6:1 Översikt över broderenheten 6:2 Översikt över broderbågen...6:2 Symaskinens broderier 6:3 DESIGNER DIAMOND exempelhäfte...6:3 Anslut broderenheten 6:3 Ta av broderenheten 6:3 Spänna fast tyget i broderbågen 6:4 Skjut fast broderbågen 6:4 Automatiskt trådklipp av hoppstygn 6:4 Komma igång med brodering 6:5 7 Redigera broderi 7:1 Redigera broderi översikt över ikonerna 7:2 Huvudfunktioner i det utökade verktygsfältet för redigera broderi 7:3 Hämta en söm...7:3 Hämta ett teckensnitt...7:3 Ladda ner ett broderi...7:3 Exclusive EMBROIDERY ADVISOR...7:3 File Manager...7:3 SET Menu...7:3 Informationsmeny...7:3 Funktionsknappar 7:4 Mina broderbågar 7:5 Design Shaping 7:5 Resize 7:7 Viktig information om resize...7:8 Redigera färg 7:9 Redigera sömprogram 7:10 Helskärm 7:10 Växla mellan 2-dimensionell/ 3-dimensionell visning 7:10 Zooma 7:10 Programmering av broderteckensnitt 7:11 Justeringar 7:12 Val av broderier 7:13 Avancerat val...7:14 Välj broderi, övning...7:15 Pop up-meddelanden i redigera broderi 7:16 8 Sy broderi 8:1 Gå in i läget för att sy broderiet...8:2 Sy broderi översikt över ikonerna 8:2 Design Positioning 8:3 Använda Design Positioning...8:4 Design Positioning Wizard...8:4 Design Positioning-övning...8:5 Tråckla i broderbågen 8:6 Flytta broderbågen 8:6 Helskärm 8:7 Ikonen för färgfunktioner 8:7 Smart Save 8:7 Hörnkontroll 8:8 Växla mellan 2-dimensionell/ 3-dimensionell visning 8:8 Zooma 8:8 Återstående broderingstid för varje färg 8:8 Trådspänningskontroll 8:8 Stega stygn för stygn-kontroll 8:8 Gå till stygn...8:9 Återgå till redigera broderi 8:9 Antal stygn i mönsterkombinationen 8:9 Antal stygn i aktuellt färgblock 8:9 Färgblocksförteckning 8:9 Funktionsknappar i sy broderi 8:10 Speed + och...8:10 STOP...8:10 FIX...8:10 Automatiskt pressarfot ner och vändläge...8:10 Automatiskt pressarfotslyft och extra lyft...8:10 Trådklipp...8:10 Start/Stop...8:10 Nålstopp upp/ner/trådklippningsläge...8:10 Mönsteromstart/åtkomst av spolen...8:10 Pop up-meddelanden om Sy broderi 8:11 Design Positioning...8:12 9 File Manager 9:1 File Manager 9:2 Tillgängligt minne...9:3 Bläddra i File Manager 9:3 Lista...9:3 Organisera 9:6 Pop up-meddelanden om File Manager 9:7 10 Underhåll 10:1 Rengöring av maskinen 10:2 Felsökning 10:3 Index 10:5 Immateriell egendom 10:11

5 1 Lär känna din maskin

6 Lär känna din maskin Maskinöversikt Lock 2. Förtrådspänning 3. Trådspänningsbrickor 4. Trådtilldragare 5. Trådskåror 6. Trådspänningsskiva för undertrådsspolning 7. Trådkniv 8. Adjustable E LIGHT system 9. Stygnplåt 10. Lucka till spolkorgen 11. Knapplinjal och inbyggt måttband 12. Bottenplatta 13. Backmatning 14. Backmatningsindikator 15. Speed + och STOP 17. FIX 18. Automatiskt pressarfot ner och vändläge 19. Automatiskt pressarfotslyft och extra lyft 20. Start/Stop 21. Knapp för trådklipp 22. Nålstoppläge upp/ner 23. Mönsteromstart 24. Huvudsaklig trådrullehållare 25. Trådledare för spolning 26. Extra trådrullehållare 27. Undertrådsspolning 28. Trådkniv för undertråd 29. Spolreglage 30. Handhjul 31. Optimala interaktiva skärmen 32. Inbyggda USB-portar 33. Strömbrytare, anslutningar till nätsladd och fotreglage 34. Hållare för pekpinne 1:6

7 Nålområde 35. Uttag för automatisk knapphålsmätare 36. Inbyggd nålträdare 37. Nålfäste 38. Nålhållare 39. Övertrådsledare 40. Pressarfotsstång och pressarfotsfäste 41. Pressarfot Lär känna din maskin Baksidan 42. Handtag 43. Friarm 44. Uttag för broderenhet Tillbehörslåda Tillbehörslådan har specialutrymmen för pressarfötter och spolar samt plats för nålar och andra tillbehör. Förvara tillbehören i tillbehörslådan så att de är lätt tillgängliga. 45. Fack för tillbehör 46. Fack för pressarfötter 47. Löstagbar hållare för spolar 48. Hål för nålar Broderenhetens delar (typ BE 17) 49. Frikopplingsknapp för broderenheten (på undersidan) 50. Broderarm 51. Broderbågsfäste 52. Justeringsfötter 53. Låda för brodertillbehör 54. Broderenhetsuttag :7

8 Tillbehör Tillbehör som ingår 54. Pekpinne 55. Trådnät 56. Kant/quiltlinjal 57. Filtbricka 58. USB Embroidery stick (1 GB) 59. Skruvmejsel 60. Sprättare 61. Borste stora trådskivor (en sitter på maskinen vid leverans) 63. Medelstor trådskiva (sitter på maskinen vid leverans) 64. Liten trådskiva 65. Universalverktyg/ lyftbricka 66. Klämmor (16) Spolar (en i maskinen vid leverans) 68 Pictogrampenna 69. Hoop Ease (360 x 200 mm) Broderbågar som ingår 70. DESIGNER Royal Hoop (360 x 200 mm) 71. DESIGNER Crown Hoop (260 x 200 mm) 72. DESIGNER Splendid Square Hoop (120 x 120 mm) Lär känna din maskin :8

9 Tillbehör som ingår men inte visas på bild 4D Embroidery Machine Communication-cd Skyddshuv (på maskinen vid leverans) Sax Transportväska med packinsats Fotreglage Nätsladd USB-kabel till pc Nålar Brodertråd Tyg och mellanlägg DESIGNER DIAMOND exempel-cd DESIGNER DIAMOND exempelhäfte Instruktionsbok Tillbehörskatalog Snabbguide en för sömnad/en för brodering Garantikort Lär känna din maskin Pressarfötter 7 Standardfot A Sitter på maskinen vid leverans. Den här pressarfoten används framför allt för raksöm och sicksack med stygnlängd över 1,0. 7 Dekorsömsfot B Använd den här pressarfoten när du syr tät sicksack (satinsöm) med en stygnlängd under 1,0 mm, och andra nyttosömmar eller dekorsömmar. Spåret på undersidan av pressarfoten är konstruerat för att pressarfoten ska glida smidigt över sömmarna. 7 Knapphålsfot C För manuella knapphål. Den här pressarfoten har en mätskala så att du kan avgöra längden på knapphålet. Mittlinjen är 15 mm från tygkanten. De två spåren på undersidan gör att pressarfoten glider smidigt över knapphålsstolparna. Fingret på pressarfotens baksida håller iläggstråden, om sådan används till knapphålen. Blindsömsfot D Den här pressarfoten används för blindsöm. Innerkanten på foten leder tyget. Pressarfotens högertå är utformad för att löpa längs fållkanten. 7 Blixtlåsfot E Den här pressarfoten kan snäppas fast till höger eller vänster om nålen. På så sätt går det lätt att sy längs båda sidorna av blixtlåset. Ändra nålpositionen till höger eller vänster för att sy närmare blixtlåständerna eller för att täcka större snoddar. 7 Glidfot H Den här pressarfoten, med non-stick-beläggning, används vid sömnad i skum, vinyl, plast eller skinn så att materialen inte fastnar under pressarfoten. 1:9

10 Lär känna din maskin Kantsömsfot J Den här pressarfoten används för att överkasta och sy ihop/ överkasta, t.ex. för sömmar med en stygnbredd på 5,0 och 5,5 mm. Stygnen bildas ovanför stiftet, vilket motverkar att tyget drar ihop sig i kanten. Patchwork pressarfot P 6 mm Den här pressarfoten används för hopfogning av quiltblock. Pressarfoten har avståndsmarkeringar 6 respektive 3 mm från nålen. Broderfot R Den här pressarfoten används för frihandsbrodering/-quiltning/- sömnad och broderier för båge. 7 Pressarfot S Den här pressarfoten används för sidmatnings-/ omnigramsömmar. 7 Dekorsömsfot B Med en transparent pressarfot vid dekorsömnad syr man enkelt sömmarna på rätt ställe. Den har ett likadant urtag på undersidan som pressarfot B. 7 Automatisk knapphålsmätare Anslut till maskinen och ange önskad knapphålslängd för att sy likadana knapphål i ett moment. Mittmarkeringen är 15 mm från tygkanten. Självhäftande glidplattor Används med pressarfot C/den automatiska knapphålsmätaren vid sömnad av knapphål på plastbelagt tyg, skinn etc. 1:10

11 Sömmar Lär känna din maskin Söm Sömnr Sömnamn Pressarfot Användning A1, A2, A3 A4, A5, A6 A7, A8, A9 A10, A11, A12 A13 Raksöm, nålen i vänster-, mitt- och högerläge Elastisk söm, nålen i vänster-, mitt- och högerläge Förstärkt raksöm, nålen i vänster-, mitt- och högerläge Sicksack, nålen i vänster-, mitt- och högerläge A A A A För alla typer av sömnad. Tryck på stygnbredd och sidledes spegelvändning för att välja mellan 29 olika nålpositioner. För sömmar i trikå och elastiska tyger. Förstärkta och elastiska sömmar. Öka stygnlängden vid kantstickning. 29 olika nålpositioner. För sömnad på spetsar, band och applikationer. Trestegssicksack A För överkastning, lagning, lappning och sömnad på resår. Passar för tunna till medeltjocka tyger. Slingrande söm A För lagning och applikationer i elastiska material. A14 Fyrstegssicksack A För överkastning, lagning, lappning och sömnad på resår på glesvävda tyger. A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 Överkastningssöm J Sy ihop och överkasta i ett moment längs kanten eller klipp rent senare. För tunna elastiska och oelastiska tyger. Elastisk överkastningssöm B Sy ihop och överkasta i ett moment längs kanten eller klipp rent senare. För medeltjocka till kraftiga elastiska tyger. Dubbel overlock B Sy ihop och överkasta i ett moment längs kanten eller klipp rent senare. För kraftiga elastiska och kraftiga vävda tyger. Overlocksöm B Sy ihop och överkasta i ett moment längs kanten eller klipp rent senare. För medeltjocka elastiska tyger. Flatlock B Dekorativa fållar och överlappande sömmar, skärp och band. För medeltjocka/kraftiga elastiska tyger. Elastisk fogsöm B För överlappande sömmar i trikå. För att sy tygkanal över smal resår. Förstärkt sicksack B För hopfogning av tygstycken kant i kant eller överlappning i skinn. För dekorsömnad. Tråckelsöm A För hopfogning av två tygstycken med lång stygnlängd och minskad trådspänning. Elastisk osynlig fållsöm D För osynliga fållar på medeltjocka till kraftiga elastiska tyger. Ej elastisk osynlig fållsöm D För osynliga fållar på medeltjocka till kraftiga vävda tyger. Musselsöm A För kantning, sy över kanten på tunna elastiska tyger och på skrå på vävda tyger. A26 1:11

12 Lär känna din maskin 2 mm satinsöm B För applikationer, sömnad på spetsar och band. För tunna till medeltjocka tyger. A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 4 mm satinsöm B För applikationer, sömnad på spetsar och band. För tunna till medeltjocka tyger. 6 mm satinsöm B För applikationer, sömnad på spetsar och band. För kraftiga tyger. Elastisk söm eller smocksöm B Sy över två rader resårband för att rynka. Fagottsöm B För hopfogning av två tygstycken med avslutade kanter samt elastisk rynkning. Träns B Förstärk ckor, skjortöppningar, skärphällor och nederdelen av blixtlås. Stoppsöm (framåt och bakåt) Stoppsöm (sidledes) Förstärkt stoppsöm A A A Laga och stoppa småhål på arbetskläder, jeans, dukar och linnehanddukar. Sy över hålet och tryck sedan på backmatning för att sy era lagningssömmar och sedan stanna automatiskt. För lagning av små revor. Laga och stoppa arbetskläder, jeans, dukar och linnehanddukar. Sy över hålet och tryck sedan på backmatning för att sy era lagningssömmar och sedan stanna automatiskt. Träns, manuell B Förstärk ckor, skjortöppningar, skärphällor och nederdelen av blixtlås. Rynksöm A För rynkning. Skärphällesöm A För fastsättning av skärphällor. Trestegssicksack J För överkastning, lagning, lappning och sömnad på resår. Passar för tunna till medeltjocka tyger. Tvåstegssicksack A För hopfogning av två tygstycken med avslutade kanter samt elastisk rynkning. A40 A41 A42 Raksöm med FIX A Börjar och slutar med sömmar framåt och bakåt. Rak tråckelsöm A Använd fotreglaget när du tråcklar ihop tygbitar. Mata fram tyget genom att ytta det till nästa tråckelläge när pressarfoten höjs. Matartänderna sänks automatiskt. Sicksacktråckling A Använd fotreglaget när du tråcklar ihop tyglager. Flytta till nästa tråckelläge när pressarfoten höjs. A43 B1 Knapphål med bred träns C För medelgrova till kraftiga tyger med extra klippmån. B2 Tränsat knapphål Automatisk knapphålsmätare/ pressarfot C För de esta tygtjocklekar. B3 Tränsat knapphål med rundat slut Automatisk knapphålsmätare/ pressarfot C För tunna tyger. B4 Knapphål med rundat slut Automatisk knapphålsmätare/ pressarfot C För blusar och barnkläder. 1:12

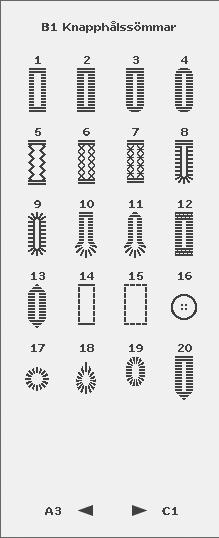

13 Lär känna din maskin B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 Förstärkt knapphål på kraftigt tyg Förstärkt knapphål på medeltjockt tyg Förstärkt prydnadsknapphål på medeltjockt tyg Sekelskiftesknapphål Sekelskiftesknapphål med rundat slut Skräddarknapphål Skräddarknapphål med spets Knapphål på kraftigt tyg Dekorativa modeknapphål Knapphål för skinn (raksöm) Knapphål med passpoal (raksöm) Automatisk isyning av knapp Automatisk knapphålsmätare/ pressarfot C C C Automatisk knapphålsmätare/ pressarfot C Automatisk knapphålsmätare/ pressarfot C Automatisk knapphålsmätare/ pressarfot C Automatisk knapphålsmätare/ pressarfot C Automatisk knapphålsmätare/ pressarfot C Automatisk knapphålsmätare/ pressarfot C A A För nyttosömnad och kraftiga tyger. För medeltjocka tyger. För medeltjocka tyger. För handsytt utseende på tunna, ömtåliga tyger. Tips! Öka längden och bredden när du syr knapphål på jeans. Använd tjockare tråd. För handsytt utseende på tunna, ömtåliga tyger. Kvadratiskt slut för skräddarsydda kavajer, rockar etc. Avsmalnande slut för skräddarsydda plagg. Med förstärkta tränsar. För de esta tygtjocklekar. För skinn och mocka. - För knappsömnad Runt snörhål B För skärp, snoddar etc. Droppformat snörhål B Med extra klippmån för knapphål med passpoal. För spetsar och dekorationer. Ovalt snörhål B För spetsar och dekorationer. B19 B20 Dekorativa modeknapphål Automatisk knapphålsmätare/ pressarfot C För de esta tygtjocklekar. Obs! Skötselrådssömmar (A49 A57). Tryck på snabbhjälp och tryck på sömmen för att identi era sömmens namn. Sy etiketter till dina klädesplagg. 1:13

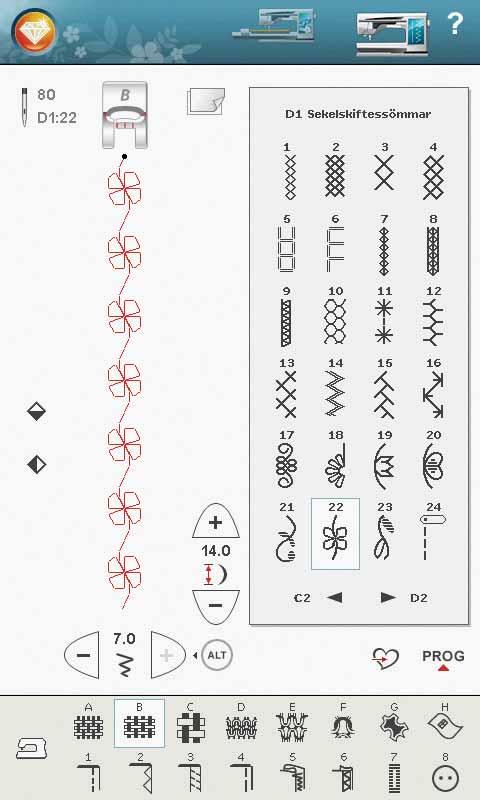

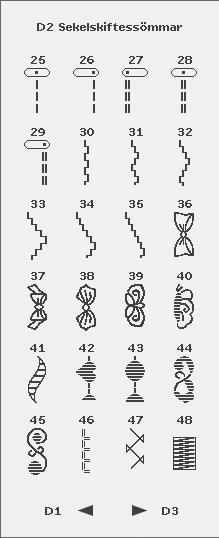

14 Lär känna din maskin A Nyttosömmar B Knapphålssömmar C Pictogramsömmar D Sekelskiftessömmar 1:14

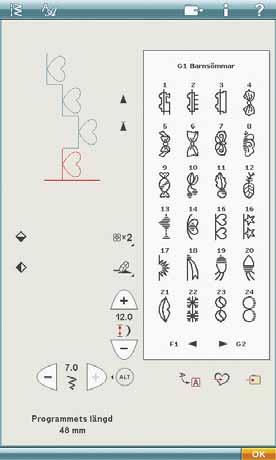

15 Lär känna din maskin E Quiltsömmar F Applikationssömmar G Barnsömmar 1:15

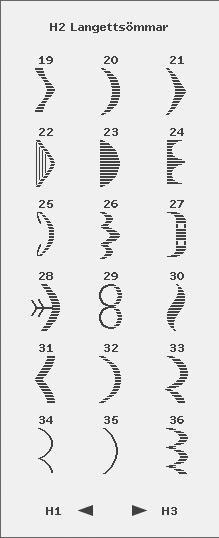

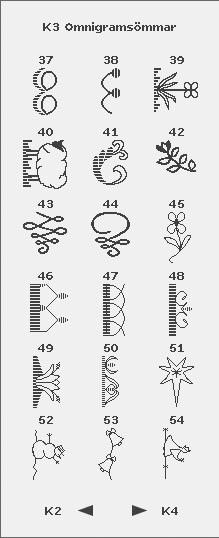

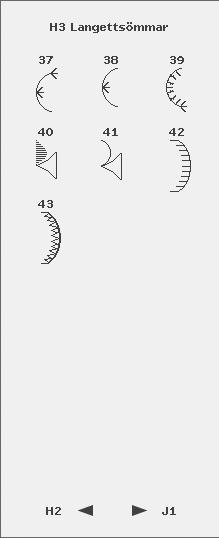

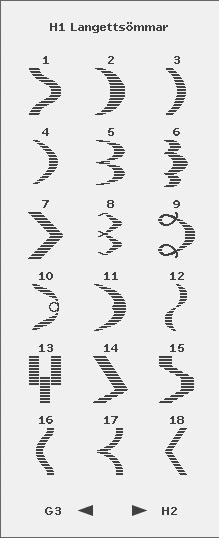

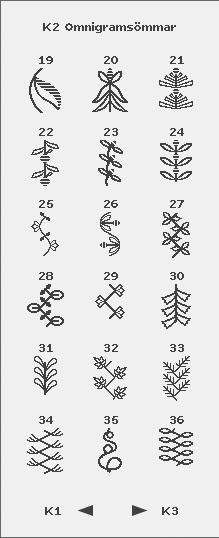

16 Lär känna din maskin H Langettsömmar J Vintage-sömmar K Omnigramsömmar 1:16

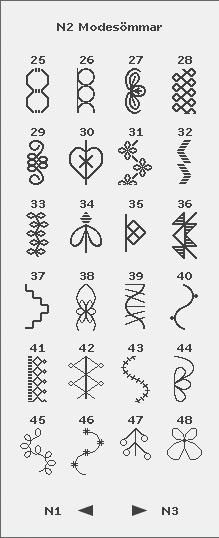

17 Lär känna din maskin L Dekorsömmar M Hobbysömmar N Modesömmar S 4-vägssömmar T 8-vägssömmar 1:17

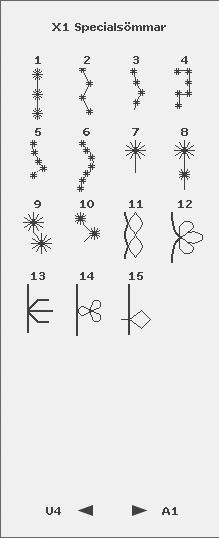

18 Lär känna din maskin X Specialsömmar Z Dekorativa taperingsömmar Block (teckensnitt) Outline block (teckensnitt) Brush Line (teckensnitt) Script (teckensnitt) Cyrillic (teckensnitt) Hiragana (teckensnitt) 1:18

19 2 Inställningar

20 Uppackning 1. Ställ kartongen på ett stadigt, plant underlag. Ta av maskinens skyddshuv. Lyft ut maskinen ur lådan och ta bort det yttre emballaget. 2. Ta bort övrigt förpackningsmaterial och plastpåsen. Inställningar Anslut nätsladden och fotreglaget Nätsladden och fotreglaget nner du bland tillbehören. Obs! Innan fotreglaget ansluts, kontrollera att det är av typ FR5 (se fotreglagets undersida). 1. Dra ut sladden ur fotreglaget. Anslut fotreglagets sladd till det främre uttaget längst ner till höger på maskinen (1). 2. Anslut nätsladden till det bakre uttaget längst ner till höger på maskinen (2). 3. Sätt strömbrytaren på (ON) för att sätta på strömmen och belysningen (3). ON OFF Packa ihop efter sömnad 1. Tryck på PÅ/AV-reglaget (3) för att stänga av. 2. Dra ur sladden ur vägguttaget och därefter ur maskinen (2). 3. Dra ut fotreglagets sladd ur maskinen (1). Dra lätt i sladden och släpp. Sladden vindas in i fotreglaget. 4. Lägg alla tillbehör i tillbehörslådan. Skjut fast lådan runt friarmen på maskinen. 5. Placera fotreglaget i utrymmet ovanför friarmen. 6. Trä huven över maskinen. 2:2

21 Adjustable E LIGHT Maskinen har LED (lysdioder) som fördelar ljuset jämnt över arbetsytan och tar bort skuggorna. Du kan ställa in ljusets styrka och färg i SET Menu. Inställningar Friarm Dra av tillbehörslådan för att använda friarmen. När lådan är monterad på maskinen hålls den på plats av en spärr. Ta bort tillbehörslådan genom att skjuta den åt vänster. Trådkniv Det nns tre trådknivar på maskinen. Den första sitter nära spolaxeln (A), så att man kan skära av tråden före och efter spolning av undertråd. Den andra sitter intill spolområdet (B), så att man kan skära av undertråden när spolen har placerats i maskinen. Den tredje nns till vänster på maskinen (C), så att man kan skära av över- och undertråden manuellt. Dra snabbt båda trådarna ner över trådkniven, bakifrån och framåt. A B C 2:3

22 Trådrullehållare Maskinen har två trådrullehållare, en fast och en extra. Trådrullehållarna passar för alla typer av trådar. Den fasta trådrullehållaren är justerbar och kan ställas in både horisontellt (tråden hasplas av från trådrullen) och vertikalt (trådrullehållaren roterar). Använd det horisontella läget till vanliga sytråd och det vertikala till stora spolar eller specialtråd. Horisontellt läge Sätt en trådskiva och trådrulle på trådrullehållaren. Se till att tråden hasplas av över toppen. Sätt på den andra trådskivan. Använd en trådskiva som är något större än trådrullen. Sätt en liten trådskiva framför smala trådrullar. Sätt en stor trådskiva framför breda trådrullar. Placera trådskivan så att den platta sidan pressas mot trådrullen. Det ska inte nnas något utrymme mellan trådskivan och trådrullen. Vertikalt läge Fäll upp trådrullehållaren till vertikalt läge. Placera den stora trådskivan samt ltbrickan under trådrullen. Filtbrickan förhindrar att tråden löper av för fort. Sätt trådrullen på trådrullehållaren. Sätt inte någon trådskiva överst på trådrullehållaren i vertikalt läge eftersom den kan hindra trådrullen att rotera. Inställningar Extra trådrullehållare Den extra trådhållaren används vid spolning av undertråd från en annan trådrulle eller vid sömnad med tvillingnål. Fäll upp den extra trådrullehållaren. Sätt på den stora trådskivan och placera en ltbricka under trådrullen. Sätt trådrullen på den extra trådrullehållaren. 2:4

23 Inställningar Trädning av övertråden Kontrollera att pressarfoten är upplyft och att nålen är i sitt högsta läge. Horisontell trådrullehållare 1. Ta tag i tråden vid trådrullen med höger hand. 2. Använd vänster hand och för tråden över och bakom förtrådspänningen (A) samt under trådledaren (B). För sedan tråden mellan trådspänningsskivorna (C). 3. Fortsätt att trä i pilarnas riktning. För tråden från höger och in i skåran på trådtilldragaren (D). 4. Dra ner tråden till den sista trådledaren (E), strax ovanför nålen. D C A B E Nålträdare Med nålträdaren träds nålen automatiskt. Nålen måste vara i det övre läget när den inbyggda nålträdaren ska användas. Vi rekommenderar även att du sänker pressarfoten. 1. Använd handtaget och dra nålträdaren så långt ner det går. Nålträdarens hake (G) går in genom nålsögat. 2. Lägg tråden över haken (F) bakifrån och sedan under nålträdarhaken (G). 3. Låt nålträdaren svänga tillbaka mjukt. Kroken drar tråden genom nålsögat och bildar en ögla bakom nålen. Dra ut trådöglan bakom nålen. Obs! Nålträdaren är konstruerad för nålar i storlek Den kan inte användas för nr 60 eller mindre nålar, vingnål, tvillingnål, trillingnål eller tillsammans med den automatiska knapphålsmätaren. Det nns även vissa extra tillbehör som kräver manuell trädning av nålen. Nålen ska trädas framifrån och bak. Luckan till spolkorgen kan användas som förstoringsglas och underlätta trädningen. F G F G 2:5

24 Inställningar Trädning med tvillingnål Byt ut nålen mot en tvillingnål. Kontrollera att pressarfoten är upplyft och att nålen står i det högsta läget. 1. Fäll upp den horisontella trådrullehållaren till vertikalt läge. Fäll upp den extra trådrullehållaren till vertikalt läge. Sätt på en stor trådskiva och en ltbricka på båda. Sätt på trådrullarna. 2. För tråden upp över och bakom förtrådspänningen (A) samt under trådledaren (B). Följ trådskåran och lägg tråden mellan trådspänningsbrickorna (C). Se till att trådarna hamnar på vardera sidan av trådspänningsbrickorna. 3. Trä ner genom den högra trådskåran och därefter uppåt genom den vänstra trådskåran. 4. Dra trådarna från höger in i trådtilldragaren (D) och ner i den vänstra trådskåran. Se till att den ena tråden hamnar innanför övertrådsledaren (E) och den andra utanför. Kontrollera att trådarna inte tvinnar ihop sig. D E C A B E Trådsensor Om övertråden går av eller undertråden tar slut, stannar maskinen och ett pop up-meddelande visas på skärmen. Om övertråden går av: trä om maskinen och tryck på OK i pop up-fönstret. Om undertråden tar slut: sätt i en full spole och fortsätt sy. 2:6

25 Spola undertråd Spola undertråd via nålen Se till att pressarfoten och nålen är i det övre läget. 1. Sätt en tom spole på spolaxeln på maskinens ovansida. Den kan bara placeras på ett sätt; med logotypen vänd uppåt. Använd bara originalspolar från HUSQVARNA VIKING. 2. Trä maskinen med den fasta trådrullehållaren i horisontalläge. Obs! Om trådrullen är för stor för att få plats i horisontellt läge, följ anvisningarna under Spola specialtråd nedan. 3. Dra tråden från nålen, under pressarfoten och upp till höger via trådledaren (A). Obs! Pressarfoten måste vara av metall om du ska spola undertråd från nålen. 4. Trä tråden inifrån och ut genom hålet i spolen. 5. Tryck spolreglaget mot den tomma spolen. Ett popup-meddelande öppnas på skärmen. Ställ in spolhastigheten genom att dra i pilen på skjutreglaget med pekpinnen. Stanna och starta spolningen av undertråd med hjälp av knapparna på skärmen. Håll ett fast tag i trådänden när du börjar spola tråden. Klipp av den utstickande trådänden när spolningen har börjat. Obs! Det är viktigt att du klipper av trådänden intill spolen. Spolaxelspaken slår ifrån och spolningen avslutas automatiskt när spolen är full. Pop up-fönstret stängs. Ta bort spolen och skär av tråden med undertrådskniven. Spola specialtråd Vi rekommenderar att du inte spolar specialtråd, som transparent tråd eller andra elastiska trådar, metalltråd eller platta metalltrådar via nålen. Sådana trådar ska alltid spolas med lägsta hastighet. 1. Sätt en tom spole på spolaxeln på maskinens ovansida. Den kan bara placeras på ett sätt; med logotypen vänd uppåt. Använd bara originalspolar från HUSQVARNA VIKING. 2. Placera den stora trådrullebrickan och en ltbricka under trådrullen på den fasta trådrullehållaren i vertikalt läge. 3. För tråden över förtrådspänningen (B) och ner runt trådspänningsbrickan (C). För den därefter genom trådledaren (D) enligt illustrationen. 4. Se Spola undertråd via nålen, steg 4-5. Inställningar B C A Obs! Om du använder en äldre version av HUSQVARNA VIKING -spolar, som saknar hål, kan du börja med att vira era varv tråd runt spolen. D 2:7

26 Spola undertråd vid brodering eller sömnad 1. Fäll upp den extra trådrullehållaren. Placera den stora trådskivan, en ltbricka och trådrulle på trådrullehållaren. 2. För undertråden runt trådspänningsbrickan (A) och genom trådledaren (B) enligt illustrationen. 3. Trä tråden inifrån och ut genom hålet i spolen. 4. Tryck spolreglaget mot den tomma spolen. Ett pop-up-meddelande öppnas på skärmen. Ställ in spolhastigheten genom att dra i pilen på skjutreglaget med pekpinnen. Stanna och starta spolningen av undertråd med hjälp av knapparna på skärmen. Håll ett fast tag i trådänden när du börjar spola tråden. Spolaxelspaken slår ifrån och spolningen avslutas automatiskt när spolen är full. Pop up-fönstret stängs. Ta bort spolen och skär av tråden med undertrådskniven. Inställningar A B Obs! Se till att tråden inte kommer åt trådskivan på den horisontella trådrullepinnen vid spolningen. Om den gör det, placera trådskivan och trådrullen högre upp på den vertikala trådrullehållaren. 1 2 Sätta i spolen 1. Ta av locket till spolkapseln genom att dra det mot dig. 2. Placera spolen i spolkapseln. Den kan bara placeras på ett sätt; med logotypen vänd uppåt. Tråden ska hasplas av från vänster på spolen. Spolen kommer då att rotera motsols när du drar i tråden. 3. Sätt ngret på spolen så att den inte kan rotera. Dra samtidigt i tråden åt höger och sedan åt vänster in i trådspänningsbrickan (C), så att tråden klickar på plats. 4. Fortsätt att trä runt om (D) och till höger om trådkniven (E). Sätt på luckan till spolkapseln (F). Dra tråden åt vänster för att skära av den (G). 3 D E C 4 G F 2:8

27 Pressarfot Byta pressarfot 1. Kontrollera att nålen är i sitt högsta läge. Dra pressarfoten nedåt och mot dig. 2. Passa in det tvärgående stiftet på pressarfoten i hålet på pressarfotsfästet 3. Tryck in pressarfoten i klämman tills den fastnar. Inställningar EXCLUSIVE SENSORSYSTEM Tack vare det automatiska pressarfotstrycket känner pressarfoten av tjockleken på tyget, broderiet eller sömmen, så att du kan sy smidigt och jämnt med perfekt tygmatning. Om du vill se de aktuella inställningarna för pressarfotstrycket på det valda tyget, och justera manuellt för specialtekniker, kan du gå in på SET Menu (se sidan 3:6). Byta nål 1. Använd hålet i universalverktyget för att hålla i nålen. 2. Lossa nålskruven. 3. Ta bort nålen. 4. Sätt i den nya nålen med hjälp av universalverktyget. För in den nya nålen med den platta sidan bakåt så långt upp det går. 5. Dra åt nålskruven. Sänka matartänderna Maskinen höjer och sänker matartänderna automatiskt beroende på vilken söm du har valt. Till exempel sänks matartänderna vid knappsömnad, frihandssömnad och brodering. Matartänderna sänks även automatiskt vid användning av pressarfot extra lyft. När du väljer en ny söm höjs matartänderna automatiskt igen när du börjar sy. 2:9

28 Nålar Symaskinsnålen spelar en viktig roll för ett bra resultat. Använd enbart kvalitetsnålar. Vi rekommenderar nålar från system 130/705H. Nålbrevet som medföljer maskinen innehåller nålar i de vanligaste använda storlekarna. Universalnål (A) Universalnålarna har en lite avrundad spets och nns i era grovlekar. Används för vanlig sömnad till en mängd olika tygkvaliteter. Inställningar Stretchnål (B) Stretchnålar har en speciell utformning för att förhindra överhoppade stygn i elastiska material. Används till stickade material, baddräkter, eece, mocka- och skinnimitationer. A B C D E Brodernål (C) Brodernålar har en speciell utformning, en något rundad spets och en aning större nålsöga för att inte skada tråd och material. Används till metall- och andra specialtrådar för brodering och dekorativ sömnad. Jeansnål (D) Jeansnålar har en vass spets som går igenom tätvävda tyger utan att nålen böjs. För kanvas, denim och mikro ber. Vingnålar (E) Vingnålen har breda vingar på båda sidor, som gör små hål i tyget vid sömnad av olika hålsömmar på naturmaterial. Obs! Byt nål ofta. Använd alltid en rak nål med vass spets (F). En skadad nål (G) kan orsaka överhoppade stygn, bruten nål eller avsliten tråd. En skadad nål kan också förstöra stygnplåten. Använd inte asymmetriska tvillingnålar (H), för de kan skada symaskinen. F G H 2:10

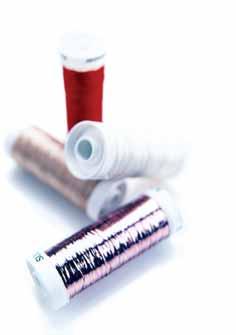

29 Trådar Det nns många trådvarianter på marknaden, utvecklade för olika ändamål. Universaltråd Universaltrådar tillverkas av syntetmaterial, bomull eller bomullsomspunnen polyester. Den här trådtypen används för sömnad av klädesplagg och andra projekt. Brodertråd Brodertrådar tillverkas av olika brer: rayon, polyester, akryl eller metall. Trådarna ger ett mjukt, glansigt resultat åt broderier och annan dekorativ sömnad. Använd broderundertråd vid brodering den är tunn och höjer inte upp tyget under broderiet. Obs! Vid brodering med metalltråd eller platt plasttråd kan du behöva använda en nål med större nålsöga samt sy med lägre hastighet. Trä symaskinen med trådrullen i vertikalt läge. Transparent tråd Transparent tråd, även kallad en bertråd, är en enkel, genomskinlig syntettråd. Den används för quiltning och annan dekorativ sömnad. Trä symaskinen med trådrullen i vertikalt läge. Spola undertråd på låg tt och stanna när spolen är halvfull. Obs! Vissa tyger har mycket överskottsfärg som kan färga av sig på andra tyger och även på symaskinen. Denna missfärgning kan vara mycket svår eller omöjlig att få bort. Fleece och denim, särskilt i rött och blått, innehåller ofta överskottsfärg. Om du misstänker att tyget/plagget innehåller mycket överskottsfärg ska du tvätta det innan du börjar sy/brodera för att undvika missfärgning av maskinen. Inställningar Mellanlägg Rivbara mellanlägg Rivbara mellanlägg används till vävda tyger med stadga. Lägg mellanlägget under tyget när du syr dekorsömmar eller spänn fast det med tyget i broderbågen för brodering. Dra bort över ödigt mellanlägg när du har sytt klart. Påpressbart rivbart mellanlägg Påpressbart, rivbart mellanlägg är ett stabilt mellanlägg med en glansig sida som kan pressas fast på tyget. Det rekommenderas för alla stickade tyger och tyger utan stadga. Pressa fast det på tygets avigsida innan du syr dekorsömmar eller spänner fast det i en broderbåge. Dra bort över ödigt mellanlägg när du har sytt klart. Klippbart mellanlägg Klippbart mellanlägg går inte att riva, så det måste klippas bort. Det rekommenderas för alla stickade tyger och tyger utan stadga, särskilt vid brodering i båge. Vattenlösligt mellanlägg Vattenlösligt mellanlägg placeras ovanpå tyget vid dekorering/brodering på tyger med lugg eller öglor, till exempel frotté. Vid hålsömsbrodering, däremot, placeras det under tyget. Lägg i vatten för att lösa upp mellanlägget. Det nns i olika tjocklekar. Mellanlägg som löses upp av värme Mellanlägg som löses upp av värme är ett stadigt, glesvävt material som används för tekniker som hålsöm och spetssömnad utanför tygkanten. Värm för att lösa upp mellanlägget. Mellanlägg med klistrande yta Mellanlägg med klistrande yta används för brodering i båge när tyget är för ömtåligt eller för litet för att spännas fast. Spänn fast det klistrande mellanlägget i broderbågen med skyddspappret uppåt. Dra av pappret och fäst tyget på den klistrande ytan. Riv bort mellanlägget när du har sytt klart. Pictogrampenna Använd en luft- eller vattenlöslig markeringspenna för broderier och pictogram på alla typer av tyg. Färgen försvinner efter några timmar. Kallt vatten kan också användas för att helt ta bort markeringarna. Se till att alla markeringar är borta innan tyget stryks eller tvättas med tvål eller tvättmedel. 2:11

30 USB-portar Maskinen har två USB-portar: en för att ansluta symaskinen till datorn och en där du kan ansluta en USB Embroidery stick, cd-enhet, USB-hubb eller mus. Obs! Kontakta din lokala auktoriserade HUSQVARNA VIKING -återförsäljare om USB-enheter till maskinen. USB Embroidery stick Maskinen levereras med ett USB Embroidery stick. Använd USB-minnet för att spara broderier och andra ler eller för att ytta ler mellan datorn och symaskinen. Inställningar Ansluta till och koppla från en USB-port Sätt in USB Embroidery stick eller andra enheter i den övre porten. USB-kontakterna kan bara sättas in på ett sätt pressa inte in dem i portarna! USB-kabeln för pc som följer med maskinen (P/N: ) ska sättas in i den nedre porten. Anslut inga andra kablar till den porten. Anslut den andra änden av kabeln till pc:n. Obs! Installera Embroidery Machine Communication-cd:n innan du ansluter maskinen till pc:n. Dra USB Embroidery stick eller USB-kontakten försiktigt rakt ut ur porten när du vill koppla bort den. OFF ON Använd USB Embroidery stick En lampa i ena änden på USB Embroidery stick indikerar att den är korrekt isatt. När du hämtar från eller sparar på USB Embroidery stick så blinkar lampan och ett timglas visas på skärmen. Obs! Dra inte ur USB Embroidery stick när timglaset eller File Manager visas på skärmen. Då kan lerna på USB Embroidery stick skadas. Obs! USB Embroidery stick som medföljer maskinen kan sitta kvar i maskinen när du sätter på huven. Se till att skyddet på USB Embroidery stick är vänt nedåt. 2:12

31 Ansluta maskinen till datorn Med maskinen följer en Embroidery Machine Communication-cd (längst bak på insidan av omslaget till instruktionsboken). Cd:n ska installeras innan maskinen ansluts till datorn första gången. När programvaran på cd:n är installerad och maskinen och datorn är sammankopplade via USB-kabeln kan du enkelt ytta broderier och andra ler till maskinen Obs! Datorn måste ha Windows XP eller Windows Vista. Programvaran 4D Embroidery Datoranslutning Modulen Embroidery Machine Communication installeras automatiskt. Den krävs för att du ska kunna använda Skicka till-alternativen i 4D Embroidery System och Skicka era i 4D Organizer. 4D QuickFont Skapa teckensnitts ler (.vf3) till sy- och brodermaskinen HUSQVARNA VIKING DESIGNER DIAMOND av de esta TrueType - och OpenType -teckensnitt på datorn. 4D Organizer Hitta enkelt dina mönster och bilder. Dela upp dem efter storlek och skriv ut valda grupper som hela arbetsblad eller miniatyrbildskataloger. Konvertera dina motiv mellan olika broderformat, till bilder eller till skrivbordsunderlägg på datorn. Skapa en egen HTML-katalog med dina broderier. Installera programmet Om du har andra HUSQVARNA VIKING 4D Embroidery System-program kanske du måste installera 4D Embroidery System 8.2 (eller senare) Update istället för programvaran till Embroidery Machine Communication. Lägg sedan till sy- och brodermaskinen HUSQVARNA VIKING DESIGNER DIAMOND i Machine Manager i 4D Con gure, enligt beskrivningen under steg 5. Fortsätt installera drivrutiner (steg 6) och registrera sedan maskinen. 1. Kontrollera att brodermaskinen inte är ansluten till datorn. 2. Se till att du är inloggad på datorn, med ett användarnamn som har administratörsrättigheter för datorn, och installera sedan programmet från den medföljande cd:n. 3. Sätt in cd:n. I Windows Vista kan ett AutoPlaymeddelande visas där du tillfrågas vad du vill göra med cd-skivan. Klicka på alternativet Run Menu.exe. Välj önskat språk och klicka på alternativet Installera programvaran Embroidery Machine Communication i menyn. Inställningar 4. Följ instruktionerna i installationsguiden. När du tillfrågas om din installationskod, ange följande nummer: Välj din maskintyp i 4D Con gure Wizard under MyMachines: Sy- och brodermaskinen HUSQVARNA VIKING DESIGNER DIAMOND. Välj syoch brodermaskinen HUSQVARNA VIKING DESIGNER DIAMOND under Skicka 1 eller Skicka 2. Du rekommenderas ställa in modulen Embroidery Machine Communication så att den startar automatiskt när Windows startar. Obs! Mer information om installation och registrering nns i introduktionen till 4D Embroidery System och i mappen Instruktionsböcker på cd:n. Installera drivrutiner och ansluta brodermaskinen Windows Vista 6. Klicka på Installera drivrutiner för din version av Windows Vista i huvudmenyn på cd:n. Om följande Kontrollmeddelande för användarkonto visas: Ett program kräver ditt godkännande för att fortsätta, klickar du på Fortsätt. 7. Under installationen kan det visas ett säkerhetsmeddelande med frågan Vill du installera programvaran till den här enheten?. Klicka på Installera för att fortsätta. Klicka på Slutför när du har kommit till sista sidan. 8. Nu kan du ansluta brodermaskinen till datorn. Ett meddelande visas och du får veta när brodermaskinen är klar att använda. 2:13

32 Windows XP 6. Klicka på Installera drivrutiner för Windows XP i huvudmenyn på cd:n. Det nns bara drivrutiner för 32-bitars Windows XP. 7. Om be ntliga drivrutiner påträffas under installationen kommer du att få information om att drivrutinerna har tagits bort och att datorn måste startas om. Klicka på OK om du vill starta om datorn. Installationen fortsätter när datorn har startats om. 8. I slutet av installationen uppmanas du att ansluta brodermaskinen. Klicka på Slutför när du har kommit till sista sidan. Låt program-cd:n till 4D Embroidery System sitta kvar i datorn. 9. Guiden Ny programvara har hittats öppnas. Markera Nej, inte den här gången på första sidan och klicka sedan på Nästa. Välj Installera programmet automatiskt och klicka på Nästa. En varning visas att drivrutinerna inte är signerade. Detta brukar inte vara något problem. Klicka på Fortsätt ändå, så slutförs installationen av drivrutinerna automatiskt. Registrera dig genast så att du kan utnyttja följande: Systemkontroll och tillgång till rekommenderade onlineuppdateringar för sy- och brodermaskinen DESIGNER DIAMOND (Smart Update). Följ instruktionerna i slutet av programinstallationen. Du kan också när som helst klicka på knappen Registrera i 4D Con gure. Obs! Sy- och brodermaskinen DESIGNER DIAMOND måste vara ansluten och påslagen, och modulen Embroidery Machine Communication aktiverad för att du ska kunna registrera programvaran. Starta programmen Genvägar på skrivbordet 1. Dubbelklicka på genvägen till programmappen 4D Embroidery System. En lista över programmen visas. 2. Dubbelklicka på 4D Organizer, 4D QuickFont eller 4D Con gure för att starta programmet. Du kan även använda startmenyn och öppna modulerna under Start, Alla program, 4D Embroidery System. Inställningar Modulen Embroidery Machine Communication Modulen Embroidery Machine Communication måste vara aktiverad ( eller ) för att du ska kunna använda brodermaskinen tillsammans med datorn. Ikonerna nns i nedre högra hörnet av datorskärmen. Om modulen Embroidery Machine Communication inte är aktiverad kan den startas från iken Skicka i 4D Con gure. Visa och skriva ut pdf-guider Du hittar alla referens- och exempelguider till programvaran för 4D Embroidery System om du går till Start, Alla program, 4D Embroidery System och sedan väljer Referensguider eller Exempelguider. Välj rätt mapp och klicka därefter på den önskade pdf-guiden. Dubbelklicka på namnet och öppna relevant pdf- l (du måste ha Adobe Acrobat Reader installerad på datorn). För att installera Acrobat Reader sätter du in cd:n till 4D Embroidery System och väljer programmet i menyn. Hur du uppdaterar symaskinen Se till att ofta besöka vår hemsida på och/eller din lokala auktoriserade HUSQVARNA VIKING -återförsäljare för uppdateringar och uppgraderingar till maskinen och instruktionsboken. Uppdateringsinstruktioner 1. Öppna 4D Con gure och anslut maskinen till datorn. Klicka på Smart Update. 2. Följ anvisningarna på skärmen för att uppdatera maskinen. Obs! För att ta del av uppdateringarna måste maskinen registreras. Uppdatering med hjälp av HUSQVARNA VIKING USB Embroidery stick Gå till webbplatsen för HUSQVARNA VIKING på Där hittar du information om tillgängliga uppdateringar. Följ uppdateringsguiden och förbered USB embroidery stick för uppdateringen. Ställ in maskinen på uppdateringsläge genom att trycka på och hålla in knapparna mönsteromstart och nålstopp uppe/nere samtidigt som du kopplar på maskinen. Följ instruktionerna på skärmen när du uppdaterar via USB Embroidery stick. När uppdateringen är klar startas maskinen automatiskt om. 2:14

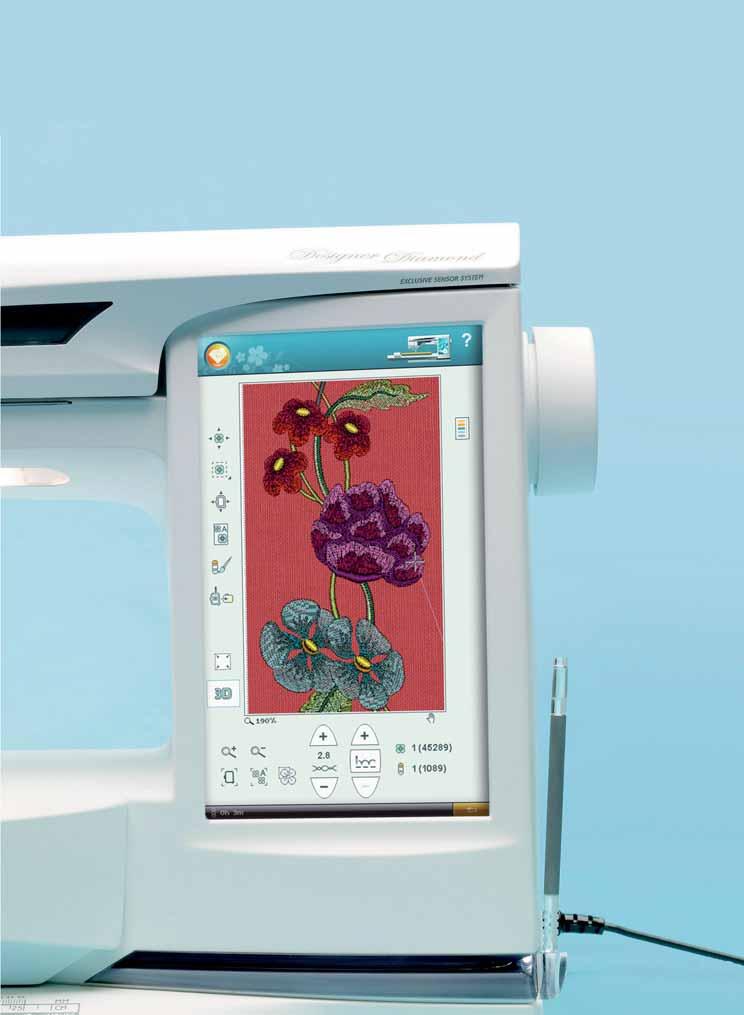

33 3 Den optimala interaktiva skärmen

34 Den optimala interaktiva skärmen Det här avsnittet av instruktionsboken kommer att underlätta för dig att navigera på den optimala interaktiva skärmen. Vi börjar överst på skärmen och arbetar oss nedåt. Hur skärmen används Skärmen är mycket enkel att använda tryck på den med pekpinnen för att göra dina val. Verktygsfält I verktygsfältet nner du ikonen för startmenyn, ikonen för sömnads-/broderläget samt ikonen för snabbhjälp. Den optimala interaktiva skärmen Ikonen för startmenyn Tryck på ikonen för startmenyn för att öppna det utökade verktygsfältet. Det utökade verktygsfältet används för att välja och aktivera olika fönster. Innehållet i det utökade verktygsfältet ändras efter läget du be nner dig i. Startmeny Sömnads-/broderläge Snabbhjälp Ikonen för sömnads-/broderläget Växla mellan sömnadsläge och broderläge med hjälp av ikonen för sömnads-/broderläge. Ikonen för det aktiva läget är markerad och förstorad. Broderläget När du öppnar broderläget aktiveras redigera broderi. Här kan du ändra broderiets utseende. Du kan ändra färg, storlek och form, samt placera och rotera broderierna. Du kan också kombinera, spara och ta bort broderier. Broderierna visas tredimensionellt i broderfältet på skärmen. Du kan redigera broderierna vare sig broderenheten sitter på eller inte. För att sy broderiet, växla från redigera broderi till sy broderi genom att trycka på GO!-ikonen i nedre högra hörnet av den optimala interaktiva skärmen. Broderenheten måste vara ansluten. I sy broderi visas funktioner som är användbara vid brodering. Snabbhjälp Tryck på ikonen för snabbhjälp i övre högra hörnet av skärmen. Den börjar blinka för att visa att snabbhjälpen är aktiverad. Tryck på den ikon och den del av skärmen som du vill ha information om. Ett pop up-meddelande lämnar en kortfattad beskrivning. Tryck på OK för att stänga pop up-fönstret och gå ur snabbhjälpen. Om du har anslutit en USB-mus är det ännu enklare att använda den inbyggda snabbhjälpen. Placera markören på den ikon som du vill veta mer om och högerklicka med musen. Snabbhjälpen öppnas omedelbart. 3:2

35 Utökat verktygsfält Huvudfunktioner i verktygsfältet för sömnads-/ broderläge Aktivera valfri funktion genom att trycka på ikonen för startmenyn och öppna det utökade verktygsfältet. I det utökade verktygsfältet kan de olika funktionerna aktiveras. Tryck på den funktion som du vill aktivera och göra justeringar med. Det utökade verktygsfältets utseende ändras beroende på om det är sömnadsläge eller broderläge som är aktiverat. Sömmeny I den här menyn nner du era olika sömmenyer i rullgardinsmenyn: A Nyttosömmar: Sömmar för klädsömnad och lagning. B Knapphålssömmar: Olika typer av knapphål, snörhål och knappsömnad. C Pictogramsömmar: Pictogram med satindetaljer för programmering av egna originalmönster med satinsömmar. D Sekelskiftessömmar: För hålsöm, smocksöm och sömnad på spetsar och band. E Quiltsömmar: Sömmar för alla typer av quilttekniker. F Applikationssömmar: För applikationssömnad med olika effekter. G Barnsömmar: Sömmar som passar till barnkläder och andra sömnadsarbeten för barn. H Langettsömmar: Skapa langettdetaljer och avsluta kanter med vackra langettsömmar. J Vintage-sömmar: Ett urval av quiltsömmar som passar för crazy patch-quiltning och dekorsömnad. K Omnigramsömmar: Programmera sömmarna i ett obegränsat antal kombinationer. Sömmarna formas genom sidmatning. Stygnbredden kan ökas till 40 mm eller mer. L Dekorsömmar: För dekorsömnad. M Hobbysömmar: För dekorsömmar som utsmyckning av handarbeten. N Modesömmar: Modesömmar för dekoration av klädesplagg och accessoarer. S 4-vägssömmar: För sömnad i olika riktningar och lappsömnad med hjälp av friarmen. T 8-vägssömmar: Sy raksöm och förstärkt raksöm i åtta olika riktningar utan att vrida tyget. Den optimala interaktiva skärmen Startmeny Sömmeny Brodermeny Teckensnittsmeny Sömmenyer Undermenyer med sömmar Information SET Menu File Manager EMBROIDERY ADVISOR 3:3

36 U Mina sömmar: Spara dina personligt justerade sömmar, favoritsömmar och sömprogram. X Specialsömmar: Sy specialtekniker, bland annat knutsömmar och kantsömmar. Extra tillbehör kan behövas. Använd snabbhjälpen för detaljerad information. Z Dekorativa taperingsömmar: Dekorativa sömmar med tapering. Den optimala interaktiva skärmen Teckensnittsmeny Välja söm Välj först en sömmeny när du ska välja söm. För varje meny nns det en eller era undermenyer. För varje undermeny visas en förteckning med sömmar. Välj en söm genom att trycka på den. Rullningslist Teckensnittsmeny Välj ett teckensnitt Tryck på ikonen för teckensnittsmenyn, så visas aktuell rullgardinsmeny. Både sömteckensnitt och broderteckensnitt visas i broderläget. Välj ett teckensnitt genom att trycka på det. Använd rullningslisten för att se ytterligare teckensnitt. När ett broderteckensnitt har valts öppnas Embroidery text editor automatiskt. Varje teckensnitt kan väljas i olika storlekar. När ett sömteckensnitt väljs öppnas programmeringsläget automatiskt. Obs! Broderteckensnitt visas bara om broderläget är aktiverat. Brodermeny Välj ett broderi Öppna brodermenyn genom att trycka på ikonen med blomman i det utökade verktygsfältet. Välj ett broderi genom att trycka på det. Använd rullningslisten för att se ytterligare broderier. Obs! När ett broderi har valts växlar maskinen automatiskt över till broderläget och broderiet laddas ner i redigera broderi. Brodermeny Rullningslist 3:4

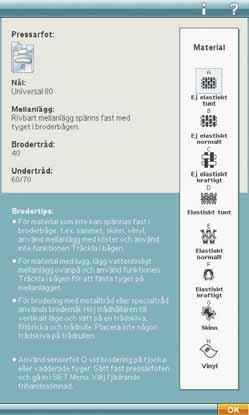

37 Den optimala interaktiva skärmen EMBROIDERY ADVISOR EMBROIDERY ADVISOR -funktionen rekommenderar bästa nål, mellanlägg och tråd för tyget. Ange material och tygtjocklek som du vill använda för broderiet och följ rekommendationerna. EMBROIDERY ADVISOR funktionen ger även tips för brodering på specialtyger eller med specialtrådar. Tryck på OK för att stänga EMBROIDERY ADVISOR -funktionen. SET Menu Information File Manager EMBROIDERY ADVISOR File Manager I File Manager kan du enkelt lägga till, ytta, ta bort och kopiera broderier, teckensnitt och stygn ler. Ladda ner och spara broderier i det inbyggda minnet, externa enheter anslutna till USB-portarna, datorn eller USB Embroidery stick. Tryck på en mapp och håll nedtryckt för att öppna den. Du kan välja era broderier samtidigt. Tryck på de broderier som du vill öppna och tryck sedan och håll nedtryckt (se sidan 3:15) på det senast valda broderiet. Samtliga broderier som du har valt öppnas i redigera broderi. 3:5

38 SET Menu I SET Menu kan du ändra de automatiska inställningarna och göra personliga justeringar av söminställningarna, sömnadsinställningarna, maskininställningarna, ljudinställningarna samt skärm- och ljusinställningarna. Tryck på ikonerna för att aktivera en funktion eller öppna en lista med alternativ. Om du ändrar maskin-, ljud-, skärm- eller ljusinställningar sparas dessa när du stänger av maskinen. Ändringar i söminställningarna sparas inte när maskinen stängs av. Söminställningar (endast aktiva i sömnadsläget) I fönstret för söminställningar kan du ställa in trådspänning och pressarfotstryck, samt balansera en söm eller ett knapphål. Inställningarna gäller bara för den aktulla sömmen. Om en annan söm väljs eller om samma söm väljs igen återgår inställningarna till ursprungsläget. Den optimala interaktiva skärmen Söminställningar Sömnadsinställningar Maskininställningar Ljudinställningar Skärm- och ljusinställningar Trådspänning Tryck på + för att öka och för att minska övertrådsspänningen för olika specialtrådar, specialtekniker eller speciella tyger. Läs mer om trådspänning i kapitlet om sömnad. Det förinställda numret är svart. Automatiskt pressarfotstryck Öppna sömnadsläget. Tryck på + för att öka och för att minska pressarfotstrycket mot tyget. Balansinställningar När du syr på specialtyger eller använder en specialteknik kan balansen i sömmen behöva justeras. Sy först på en stuvbit med mellanlägg under. Välj söminställningar i SET Menu. Ändra bilden av sömmen på skärmen med + och, så att den stämmer överens med din sydda provlapp. Justera sömmen på skärmen så att den ser ut som ditt obalanserade sydda exempel. När du syr på nytt på samma tyg korrigeras balansen. Maskinen balanserar sömmen åt dig. Obs! Använd ikonerna för panorering. Med panorera kan du se hela sömmen. Panorera Balanslängd Balansbredd Automatiskt pressarfotstryck Trådspänning 3:6

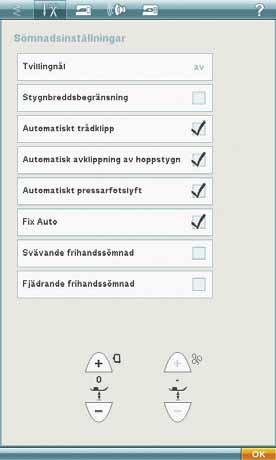

39 Sömnadsinställningar Tvillingnål Tryck på ikonen för tvillingnål för att öppna en lista där du kan välja bredd på tvillingnålen. När du har valt storlek på tvillingnålen begränsas stygnbredden för vald nålstorlek för att förhindra nålbrott. Inställningen nns kvar tills du väljer bort tvillingnålsbredd. När en tvillingnålsstorlek har valts visas ett pop up-meddelande när du sätter på maskinen. Ett varningsmeddelande visas också om du väljer en söm som är för bred för den valda tvillingnålsstorleken. Stygnbredden på sömmarna justeras automatiskt så att den passar tvillingnålen. Välj bort tvillingnål för att återgå till normal sömnad. Stygnbreddsbegränsning Välj stygnbreddsbegränsning vid användning av stygnplåt eller pressarfot för raksöm. Nålpositionen låses till mittläget för alla sömmar, för att motverka att nålen, pressarfoten och stygnplåten skadas. När du sätter på maskinen, med den här inställningen aktiverad, och vid val av sömmar som inte är raksöm, visas ett pop up-meddelande som upplyser om att maskinen är inställd på raksöm. Välj bort stygnbreddsbegränsning för att återgå till normal sömnad. Obs! Tvillingnålssäkerhet och stygnbreddsbegränsning kan inte användas samtidigt. Automatiskt trådklipp Välj automatiskt trådklipp i sömnadsinställningarna för att aktivera funktionen. Trådarna klipps av automatiskt och pressarfoten höjs vid färgbyten eller när ett broderi eller knapphål är färdigsytt. När den är bortvald utförs inga trådklipp automatiskt. Den optimala interaktiva skärmen Automatisk avklippning av hoppstygn Maskinen har funktionen automatisk avklippning av hoppstygn. Tack vare den sparar du tid och behöver inte klippa bort trådar när broderiet är färdigsytt. Standardinställningarna är aktiverade. När du broderar klipps tråden till hoppstygnet på ovansidan av automatiskt och trådänden dras ner till tygets baksida. OBS! Maskinen klipper även av tråden efter trådbyte till ny färg. Håll i trådändan när du börjar brodera igen, så att du enkelt kan ta bort den när den har skurits av. Alla broderier är inte programmerade för automatisk avklippning av hoppstygn. Kommandon som klipper av hoppstygn kan läggas till i alla broderier med hjälp av 4D -programmet. Vissa broderier kan ha inlagda klippkommandon redan när du köper dem. Om du vill kontrollera om ett broderi har inlagda klippkommandon kan du öppna det i 4D Stitch Editor och se om det har symbolen för detta. Obs! Om både fram- och baksidan av broderiet ska vara synliga är det bättre att stänga av det automatiska trådklippet och klippa av trådarna för hand. 3:7

40 Automatiskt pressarfotslyft När denna är vald är automatiskt pressarfotslyft aktiverat. Pressarfoten höjs till vridläge, till exempel vid sömnad med nålen i det nedre läget. När den är bortvald förblir pressarfoten nedsänkt, även när maskinen stannar med nålen i det nedre läget eller efter trådklipp. Fix Auto När Fix Auto är aktiverad syr maskinen fäststygn i början av sömmen. Om funktionen inte är aktiverad används FIXknappen på maskinens framsida för att fästa sömmen eller stänga av FIX i början av en söm. Svävande frihandssömnad Aktivera denna för att ställa in maskinen för svävande frihandssömnad med pressarfot R. Matartänderna sänks automatiskt. När du syr frihandssömnad med låg hastighet höjs och sänks pressarfoten för varje stygn för att hålla fast tyget på stygnplåten medan stygnet formas. Vid högre hastighet svävar pressarfoten över tyget medan du syr. Tyget måste föras manuellt. För att justera pressarfotshöjden vid svävande frihandssömnad, tryck på Kontroll av pressarfotshöjd och justera. Den optimala interaktiva skärmen Fjädrande frihandssömnad Välj fjädrande frihandssömnad för att aktivera det fjädrande frihandsläget. Matartänderna sänks automatiskt. Den fjädrande pressarfoten höjs och sänks för varje stygn för att hålla fast tyget på stygnplåten medan stygnet formas. Tyget måste föras manuellt. Om du använder sensorfot Q bör fjädrande frihandssömnad och stygnbreddsbegränsning aktiveras. Obs! Den fjädrande öppna pressarfoten för frihandsquiltning nns som extra tillbehör och kan köpas hos din lokala auktoriserade symaskinsåterförsäljare. Använd den inte om svävande frihandssömnad är aktiverad, eftersom pressarfoten kan skadas. Pressarfotshöjd vid brodering Kontroll av pressarfotshöjd (svävande frihandssömnad) 3:8

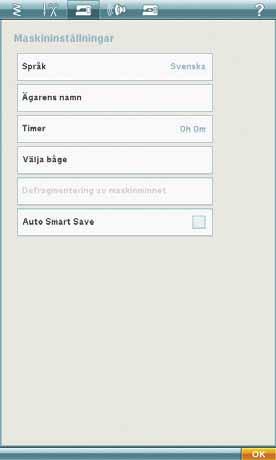

41 Maskininställningar Inställningarna som görs på skärmen sparas när maskinen stängs av. Språk Tryck på ikonen för språk för att se de olika språken. Välj önskat språk genom att trycka på det. Ägarens namn Tryck på ikonen för ägarens namn för att öppna ett fönster där du kan skriva in ditt namn. Timer Välj timer för att visa total sömnads- och brodertid för maskinen. Tryck på ikonen för att återställa timern. Välja båge Tryck på ikonen välja båge och välj bland de broderbågar du har. När du laddar ner ett broderi för första gången väljer maskinen den mest lämpliga broderbågen bland dem som du har angivit under välja båge. Defragmentering av maskinminnet För att optimera sömnaden och broderingen kan du ibland behöva defragmentera maskinminnet. Ett pop up-meddelande upplyser om när detta bör ske. Gå in på maskininställningar under SET Menu och klicka på Defragmentering av maskinminnet för att sätta igång. Defragmenteringen kan ta upp till 45 minuter att genomföra. Auto Smart Save När Auto Smart Save har valts utför maskinen en Smart Save med jämna mellanrum under broderingen samt även när broderiet är klart. Obs! När Auto Smart Save är aktiverat tar det längre tid att öppna sy broderi och du kan behöva defragmentera maskinminnet oftare. Den optimala interaktiva skärmen 3:9

42 Ljudinställningar Du kan ändra ljudinställningarna på maskinen så att den varnar i olika situationer. Välj vilken ljudfunktion du vill ändra. Välj sedan det ljud som du vill spela upp genom att trycka på ikonen. Du hör ljudet när du trycker på ljudknappen. Varje typ av varning kan ha ett eget ljud. Stäng pop up-fönstret genom att trycka på OK. Användarde nierat ljud Du kan använda egna ljud ler i maskinen. Tryck på den ljudinställning som du vill ändra. Längst ner i förteckningen över ljud nner du användarde nierat ljud. Tryck på ikonen för användarde nierat ljud och håll nedtryckt, så öppnas Mina ler där du kan ändra ljudet. Obs! När du trycker på den här ikonen första gången öppnas Mina ler. Välj en ljud l och tryck på OK. Namnet på den nedladdade ljud len visas intill ikonen. Ljudlängden för ikonbekräftelse, avaktiverad knapp/ikon samt varnings- och uppmärksamhetsmeddelanden är max 5 sekunder. För start och avslutning av broderi är den maximala ljudlängden 30 sekunder. Obs! Du kan enbart spela upp PCM-kodade WAVE- ler. För bästa resultat ska len vara 8-bitars mono. Maskinen stöder inte komprimerade ljud ler. Spara alltid ljud lerna i mappen Mina ler på maskinen. Repetera ljud När funktionen är aktiverad, så upprepas signalen för vissa varnings- och uppmärksamhetsmeddelanden med jämna mellanrum tills den stängs av. Volym Du kan ändra volymen med skjutreglaget. Alla ljudinställningar påverkas om volymen ändras. Den optimala interaktiva skärmen 3:10

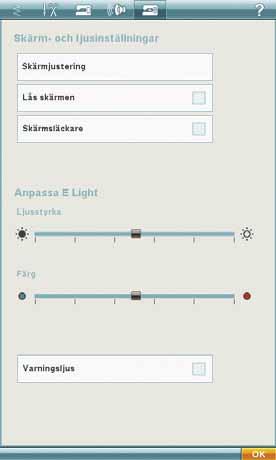

43 Skärm- och ljusinställningar Skärmjustering När man trycker på ikonerna på skärmen kan den behöva kalibreras för eventuella justeringar. Vid skärmjustering öppnas ett specialfönster för skärmkalibrering. Följ anvisningarna på skärmen för att kalibrera. Lås skärmen Om det nns risk att du stöter till den interaktiva skärmen medan du syr, så att sömmen eller inställningarna ändras kan du enkelt låsa skärmen. När låset är aktiverat låser sig skärmen automatiskt om den inte används inom tio sekunder. Skärmen förblir låst tills du trycker på ikonen igen. Skärmsläckare När den är aktiverad släcks skärmen efter tio minuter om den inte används. Tryck på skärmen eller på valfri knapp för att aktivera skärmen igen. Varningsljus När detta är aktiverat blinkar en lampa när det kommer varningsmeddelanden. När varningsljuset är avaktiverat hörs bara ljudsignalen. Adjustable E LIGHT Ställ in ljusstyrka och färg för Adjustable E LIGHT funktionen på maskinen så att de passar perfekt för alla typer av material, färger och ljusförhållanden i ditt syrum. För skjutreglagen åt höger eller vänster i fälten för ljusstyrka och färg. För ljusstyrka skjuts reglaget åt höger för att öka och åt vänster för att minska ljuset. Skjut färgreglaget åt vänster för kallare ljus och åt höger för varmare ljus. Den optimala interaktiva skärmen 3:11

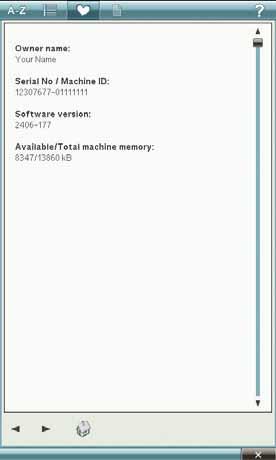

44 Informationsmeny Använd informationsmenyn för att enkelt se hjälpavsnitten och få information. Informationsmenyn är en inbyggd nerkortad version av instruktionsboken. När du trycker på ikonen för informationsmenyn i verktygsfältet har du fyra alternativ att välja bland: index, kategori, min info och text. Bläddra igenom ämnena med hjälp av pekpinnen på skjutreglaget till höger på skärmen. Den vänstra pilen i det nedre vänstra hörnet av skärmen öppnar föregående sida. Om du klickar på den högra pilen kommer du till nästa sida (om det nns någon). Index Index visar hjälpavsnitten i alfabetisk ordning. Kategori Kategori visar hjälpavsnitten indelade i samma kategorier som i instruktionsbokens innehållsförteckning. Min info Min info innehåller ägarens namn, maskinens programinformation och serienummer. Text Du kan öppna och läsa text- och html- ler på maskinen. Gå in på File Manager och tryck på Mina ler för att öppna en text- eller html- l. Tryck på den l du vill öppna och håll nedtryckt. Filen öppnas i ett textfönster. Där kommer den att ligga så länge maskinen är påslagen. Verktygsfält i nederkanten Redigera broderi I det nedre högra hörnet av redigera broderi nns GO!- ikonen. Tryck på ikonen för att öppna sy broderi. Sy broderi Ikonen för att återgå nns i det nedre högra hörnet av fönstret för sy broderi. Tryck på ikonen för att återgå till redigera broderi. OK Bekräftar inställningar eller ändringar och återgår till föregående fönster. Avbryt Avbryter inställningar och ändringar och återgår till föregående fönster. Den optimala interaktiva skärmen 3:12

45 Den optimala interaktiva skärmen Start/Stop Speed + och Automatiskt pressarfotslyft och extra lyft STOP Automatiskt pressarfot ner och vändläge FIX Trådklipp Nålstopp upp/ner Mönsteromstart Funktionsknappar Speed + och Alla sömmar i maskinen har en förinställd, rekommenderad sömnadshastighet. När du väljer en söm ställer maskinen automatiskt in bästa sömnadshastighet för den sömmen. Tryck på Speed + eller för att öka eller minska högsta tillåtna sömnadshastighet. Trycker du på hastighet när du inte syr, så anger ett pop up-meddelande den aktuella hastighetsinställningen. Hastigheten kan ställas in med hjälp av skjutreglaget i pop up-fönstret. Om du ändrar hastigheten medan du syr visas inget pop up-meddelande. Start/Stop Tryck på knappen för att starta och stanna när du syr eller broderar, utan att använda fotreglaget. Tryck på START/ STOP för att starta och sedan en gång till för att stanna. Trådklipp Sömnadsläget Tryck på det automatiska trådklippet så skär maskinen av över- och undertråden, höjer pressarfoten och nålen samt aktiverar FIX-funktionen för nästa söm. Tryck på det automatiska trådklippet medan du syr för att skära av trådarna i slutet av en söm eller ett sömprogram. Knappen börjar blinka för att tala om att klippning är aktiverad. När sömmen eller sömprogrammet är klart skärs överoch undertråden av. Det automatiska trådklippet kan programmeras, se kapitlet Programmering. Nålstoppläge upp/ner Sömnadsläget Tryck på nålstoppläge upp/ner för att föra nålen uppåt eller nedåt. Samtidigt ändras det inställda nålstoppläget. Den här funktionen ställer även in nålläge uppe eller nere när du slutar sy. Du kan även trampa lätt på fotreglaget för att höja eller sänka nålen när du har slutat sy. Sy broderi Maskinen yttar bågen framåt, mot dig, för enkel avklippning av trådar. Mönsteromstart Sömnadsläget När du stannar mitt i en söm kan du trycka på mönsteromstart för att börja sy från början av sömmen igen. Alla specialinställningar som du har gjort nns med i nästa söm eller sömprogram. Sy broderi Tryck på mönsteromstart så förs broderbågen bakåt för att du lätt ska komma åt spolen. Om du trycker på mönsteromstart igen yttar maskinen tillbaka bågen till läget för det aktuella stygnet. Obs! Maskinen skär av trådarna automatiskt efter vissa sömmar, som exempelvis knapphål i ett steg. Det automatiska trådklippet kan avaktiveras i SET Menu, se sidan 3-9. Sy broderi Det automatiska trådklippet skär av trådarna och höjer pressarfoten. När broderiet är klart skärs både över- och undertråd av automatiskt. 3:13

46 Den optimala interaktiva skärmen Start/Stop Speed + och Automatiskt pressarfotslyft och extra lyft STOP Automatiskt pressarfot ner och vändläge FIX Trådklipp Nålstoppläge upp/ner Mönsteromstart STOP Sömnadsläget STOP används för att avsluta en söm. Maskinen fäster tråden och stannar automatiskt när en söm eller ett sömprogram är färdigsytt. När STOP har valts visas bara en söm på skärmen. STOP-knappen tänds när du trycker på den. Tryck på STOP en gång till för att avaktivera funktionen eller välj en ny söm. STOP-knappen släcks. STOPfunktionen kan programmeras, se kapitlet Programmering. STOP-funktionen stängs av när sömmen är klar. Sy broderi Välj STOP för att ta bort stoppen för färgbyte eller för att skapa monokroma (enfärgade) broderier, se kapitlet Sy broderi. FIX Sömnadsläget FIX används för att fästa en söm. FIX aktiveras automatiskt när du väljer en söm eller använder det automatiska trådklippet, mönsteromstart eller STOP. Du kan även aktivera funktionen genom att trycka på FIX medan du syr. I början syr maskinen några fäststygn och fortsätter sedan med den valda sömmen. Tryck på FIX medan du syr så gör maskinen några fäststygn och stannar automatiskt. FIXknappen tänds när funktionen aktiveras. Tryck på den upplysta knappen för att stänga av funktionen. FIX-funktionen kan programmeras, se kapitlet Programmering. Obs! Fix Auto kan avaktiveras i SET Menu, under maskininställningar (se sidan 3 8). Om du inte trycker på FIXknappen syr maskinen inga fäststygn. EXCLUSIVE SENSORSYSTEM Tack vare EXCLUSIVE SENSORSYSTEM -funktionen känner pressarfoten kontinuerligt av tjockleken på tyget, broderiet eller sömmen, så att du kan sy smidigt och jämnt med perfekt tygmatning. Gå in på sömnadsinställningarna under SET Menu för att se de aktuella inställningarna för pressarfotstrycket för det valda tyget och göra justeringar. Automatiskt pressarfotslyft och extra lyft Tryck på det automatiska pressarfotslyftet för att höja pressarfoten. Tryck på knappen igen så höjs pressarfoten till det extra lyft-läget och matartänderna sänks automatiskt så att det går lättare att föra in tjockt tyg under pressarfoten. Automatiskt pressarfot ner och vändläge Pressarfoten sänks automatiskt när du börjar sy. Sömnadsläget Tryck på knappen för automatiskt pressarfot ner och vändläge, så sänks pressarfoten helt. Tyget hålls ordentligt på plats under pressarfoten. Tryck på automatiskt pressarfot ner en gång till för att komma till vändläget. Broderläget Tryck på automatiskt pressarfot ner i broderläget för att sänka pressarfoten precis så mycket att den kan glida över materialet. Sy broderi Tryck på FIX för att tråckla en kontur av brodererområdet som fäster tyget på mellanlägget. 3:14

47 Backmatning Tryck på backmatningsknappen innan du börjar sy för låst backmatning. Backmatningsindikatorn tänds och maskinen syr bakåt tills du trycker på knappen igen för att avbryta. Om du trycker in backmatningsknappen medan du syr, syr maskinen bakåt så länge du håller knappen intryckt. Backmatningsindikatorn är tänd när backmatningsknappen är intryckt. Backmatning används även vid sömnad av knapphål, lagningssömmar och avsmalnande sömmar för att stega mellan de olika momenten i sömmen. Den optimala interaktiva skärmen Backmatningsindikator Vanliga ikoner/funktioner Följande ikoner och funktioner på skärmen används ofta. Tryck och håll nedtryckt Vissa ikoner har extra funktioner, markerade med en pil i nedre högra hörnet. Tryck på ikonen och håll nedtryckt i några sekunder för att komma åt extrafunktionen. Kontrollfunktioner Broderläget Kontrollfunktionerna används för justeringar. Det nns fyra sådana funktioner: placera, rotera, förstora/förminska och panorera. När en kontrollfunktion har valts kan du göra justeringar genom att trycka på pilarna i kontrollen eller genom att trycka med pekpinnen på skärmen. Kontrollens utseende ändras efter vilken funktion som har valts. Placering Rotera Tryck och håll nedtryckt Panorera Resize 3:15

48 3:16 Den optimala interaktiva skärmen

49 4 Sömnad

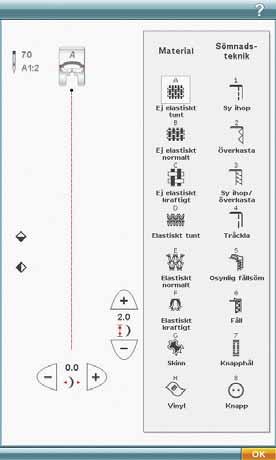

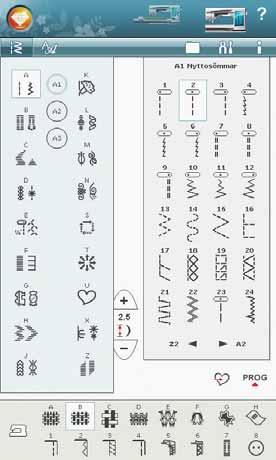

50 Sömnad Sömnadsläget I sömnadsläget kan du välja sömmar, justera och sy dem. Den valda sömmen visas i naturlig storlek i stygnfältet. Rekommendationer och maskininställningar visas överst. Du kan även gå in i programmeringsläget och skapa egna sömprogram. Läs mer om hur man programmerar sömmar i kapitlet Programmering. Sömnadsläge översikt över ikonerna Startmeny Mellanlägg rekommenderas Rekommenderad nål Vald söm Sömmens början Rekommenderad pressarfot Snabbhjälp Sömnads-/broderläge Namn på sömmeny Sömvalsyta Längdledes spegelvändning Sidledes spegelvändning Stygnlängd Bläddra igenom menyerna Spara i Mina sömmar Stygnbredd Extended SEWING ADVISOR Programmering Exclusive SEWING ADVISOR Tyg Sömnadsteknik ALT-ikonen 4:2

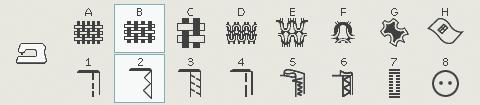

51 Exclusive SEWING ADVISOR Symaskinen har en Exclusive SEWING ADVISOR -funktion från HUSQVARNA VIKING. Den nns längst ner på skärmen och är alltid aktiverad. Innan du börjar sy, tryck på typ av material och tygtjocklek och därefter på den sömnadsteknik som du vill använda. Exclusive SEWING ADVISOR -funktionen ställer in bästa söm, stygnlängd, stygnbredd, sömnadshastighet, trådspänning och pressarfotstryck för sömnadsprojektet. Sömmen visas på skärmen tillsammans med rekommenderad pressarfot och nål. Det nns även en Extended SEWING ADVISOR funktion med text. Tryck på symaskinsikonen för att öppna Extended SEWING ADVISOR -funktionen. Materialval Ej elastiskt eller elastiskt Skillnaden mellan ej elastiska och elastiska material är sättet på vilket trådarna är sammanfogade. Ej elastiska eller vävda material är sammansatta av två trådsystem, varp på längden och väft på tvären, som korsar varandra i räta vinklar. Ett elastiskt eller stickat material består av ett enda trådsystem som binds ihop i maskor. Stickade tyger är normalt elastiska. Som regel anges ej elastiskt för vävda material utan stretch, och elastiskt för töjbara material. Sömnad Förslag på material A EJ ELASTISKT TUNT: chiffong, organza, batist, siden, ylle, schaly etc. B EJ ELASTISKT NORMALT: kalikå, quilttyger, yllekräpp, poplin etc. C EJ ELASTISKT KRAFTIGT: denim, kostymtyg och kapptyg av ylle, kanvas, frotté etc. D ELASTISKT TUNT: charmeuse, nylon, trikå, slätstickad jersey etc. E ELASTISKT NORMALT: patentstickat, velour, baddräktstyg etc. F ELASTISKT KRAFTIGT: trikå, eece etc. Skinn och vinyl Skinn är djurhud med pälsen borttagen. Skinn kan vara slätt läder eller mocka och är något töjbart. G SKINN: för mocka och skinn. Vinyl är ett syntetiskt material, ofta med en väv på avigsidan. Vinyl kan vara slätt eller mönstrat och vissa vinylkvaliteter är elastiska. H VINYL: för vinyl samt skinn- och mockaimitation. Vävt tyg (ej elastiskt). Skinn. Stickat tyg (elastiskt). Vinyl. 4:3

52 Sömnadstekniker 1 SY IHOP: Syr ihop två tygstycken. 2 ÖVERKASTA: Överkastar tygkanten för att förhindra att tyget fransar sig ger släta kanter. 3 SY IHOP/ÖVERKASTA: Syr sömmen och överkastar kanten i ett moment. 4 TRÅCKLA: En tillfällig söm för provning av kläder, rynkning och markering. 5 FÅLLA OSYNLIGT: Skapar en osynlig fåll på klädesplagg. Rekommenderas inte för tunna tyger eller skinn/vinyl. Maskinen väljer den söm som passar bäst till tyget. 6 FÅLLA: Väljer bästa synliga fåll eller kantstickning för materialet och tygtjockleken. 7 SY KNAPPHÅL: Exclusive SEWING ADVISOR funktionen väljer det knapphål som passar bäst till tyget. 8 SY I KNAPP: För knappsömnad. Obs! Om en olämplig kombination väljs (till exempel ej elastiskt tunt och fålla osynligt) avger maskinen en ljudsignal och teknikerna väljs inte. Sömmen kan sys även om maskinen inte rekommenderar det. Extended SEWING ADVISOR Extended SEWING ADVISOR -funktionen beskriver varje ikon i text. Öppna den genom att trycka på ikonen för Extended SEWING ADVISOR. Ange det tyg och den sömnadsteknik du vill ha genom att trycka på knapparna. Sömmen som har valts av Exclusive SEWING ADVISOR -funktionen och inställningarna visas till vänster. Du kan justera sömmens bredd, längd och spegelvända sömmen med hjälp av knapparna. Tryck på OK för att återgå till sömnadsläget. Sömnad 4:4

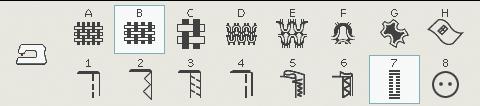

53 Sömnad Verktygsfält I verktygsfältet nner du ikonen för startmenyn (som öppnar den utökade startmenyn), ikonen för sömnads-/ broderläge (som växlar mellan sömnads- och broderläge) samt ikonen för snabbhjälp. Tryck på ikonen för snabbhjälp och tryck därefter på det som du vill ha information om på skärmen. I det utökade verktygsfältet nns sömmenyn, teckensnittsmenyn, File Manager, SET Menu och information i sömnadsläget. Läs mer om funktionerna i kapitel 3, Den optimala interaktiva skärmen. Välj söm För att välja en söm, tryck på den aktuella sömmen i sömvalsytan. Du kan även gå igenom sömförteckningen, med hjälp av pilen nedanför sömmarna. Siffran för den aktuella underkategorin visas bredvid rullningslisten. Tryck på ikonen för utökat verktygsfält och välj sömmar, för att gå in i någon av menyerna. En meny öppnas där du kan välja bland de olika menyerna. Vissa av menyerna har undermenyer. Tryck på knapparna för undermenyerna för att öppna dem. Ladda ner en söm från annan plats Ladda ner sömmar som du har sparat i File Manager eller på andra ställen. Tryck på ikonen för File Manager i det utökade verktygsfältet. File Manager-fönstret öppnas. Tryck på sömmen och håll nedtryckt eller tryck på OK för att ladda ner den. Startmeny Sömmeny Teckensnittsmeny File Manager SET Menu Information 4:5

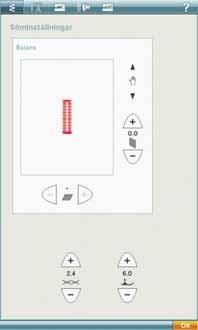

54 Söminställningar Maskinen gör bästa möjliga inställningar för varje vald söm. Du kan göra egna justeringar av den valda sömmen. Ändringarna påverkar bara den aktuella sömmen. De ändrade inställningarna återställs till standard när du väljer en annan söm. De ändrade inställningarna sparas inte automatiskt när maskinen stängs av. Den justerade sömmen kan sparas i Mina sömmar (se kapitel 5, Programmering). Sömnad Spara i Mina sömmar ALT Vad är en söm? En söm kan vara ett speciellt stygn som till exempel i raksöm eller två enskilda stygn som i sicksack. En söm är även sammansättningen av alla enskilda stygn i sömmen, som till exempel trestegssicksack eller dekorsöm. ALT Kontrollerna på skärmen kan förändras beroende på vilken söm du har valt. Vissa sömmar har er än två kontroller och i sådana fall visas ALT. När du trycker på ALT ändras den ena eller båda kontrollerna. Pilarna intill ALT anger vilken. Tryck på ALT en gång till för att ändra tillbaka till de ursprungliga kontrollerna. Nedan nns en beskrivning av de olika kontroller som kan visas när man väljer en söm. Sömplacering För vissa sömmar, till exempel raksöm, blir stygnbreddsikonen en sömplaceringsikon. Använd + för att ytta sömmen åt höger och för att ytta sömmen åt vänster när du syr raksöm. Maskinen har maximalt 29 nålpositioner (för raksöm). När ALT har valts för en söm med stygnbredd kan kantlägena för sömmen yttas från höger till vänster. Sömplaceringen kan endast ändras inom maximal stygnbredd. En ändring av sömmens placering begränsar även stygnbreddsinställningen. 4:6

55 Sömnad Stygnbredd Öka eller minska stygnbredden med hjälp av + och. Standardinställningarna visas med svarta siffror, justerade inställningar med röda. Stygnlängd Öka eller minska stygnlängden med hjälp av + och. Om du förlänger en sicksacksöm eller dekorsöm förlängs hela sömmen. Om du förlänger en satinsöm med justerbar stygntäthet, blir hela sömmen längre men med bibehållen stygntäthet. Obs! Den inställda stygnbredden och stygnlängden visas mellan + och. En varningssignal ljuder om du försöker överskrida lägsta och högsta möjliga inställning för bredd och längd. Standardinställningen visas i svart. Ändrade inställningar visas i rött. Knappstorlek När du ska sy knapphål med den automatiska knapphålsmätaren kan du ställa in knappens storlek. Mät knappen och ange storleken i fältet för knappstorlek. Stygnlängd Stygnlängd + Knappsömnad När du syr i en knapp kan du ställa in antalet stygn. Tryck på + eller för att öka eller minska antalet stygn (se 4:17). Stygntäthet Stygntäthetskontrollen ställer in stygntätheten (det avstånd mellan satinstygnen som bygger upp sömmen). Tätheten påverkar inte längden på sömmen som helhet. Tryck på + för att öka värdet. Tryck på för att minska värdet. Obs! Detta används ofta när man syr med specialtrådar och önskar en mindre tät satinsöm. Spegelvändning Tryck på ikonen för sidledes spegelvändning för att spegelvända sömmar eller sömprogram sidledes. Tryck på ikonen för längdledes spegelvändning för att spegelvända sömmar eller sömprogram längdledes. Stygntäthet + Längdledes spegelvändning Stygntäthet Sidledes spegelvändning 4:7

56 Sömnad Söminställningar i SET Menu Om du vill kontrollera trådspänningen, balansen och pressarfotstrycket för en speci k söm kan du gå in under SET Menu. Tryck på startmeny för att öppna den utökade startmenyn. Tryck på ikonen för SET Menu i den utökade startmenyn och därefter på söminställning för att se de aktuella inställningarna för sömmen. Startmeny Söminställningar SET Menu Trådspänning Kontrollen för övertrådsspänningen nns under söminställningen i SET Menu. Tryck på + för att öka och för att minska övertrådsspänningen. Panorera Balanslängd Balansbredd För att få en snygg och hållbar söm ska du kontrollera att övertrådsspänningen är korrekt inställd, d.v.s. att trådarna möts jämnt mellan de två tyglagren vid vanlig sömnad. Om undertråden syns på tygets ovansida är övertrådsspänningen för hård. Minska övertrådsspänningen. Om övertråden syns på tygets undersida är övertrådsspänningen för lös. Öka övertrådsspänningen. När du syr dekorsömmar och knapphål ska övertråden synas på tygets baksida. Balans När du syr på specialtyger eller använder en specialteknik kan balansen behöva justeras. Sy först på en stuvbit. Tryck på SET-ikonen i det utökade verktygsfältet. Gå in på söminställningar för att öppna fönstret för balansinställning. Balansera sömmen med hjälp av ikonerna + och. Använd panoreringsikonerna för att se hela sömmen. Ändra bilden på skärmen för att passa till din sydda provlapp. När du syr på nytt korrigeras balansen. Knapphål kan också balanseras. Automatiskt pressarfotstryck Trådspänning Panorera Balanslängd Balansbredd 4:8

57 EXCLUSIVE SENSOR SYSTEM Automatiskt pressarfotstryck Tack vare det automatiska pressarfotstrycket känner maskinen av tjockleken på tyget, broderiet eller sömmen, så att du kan sy smidigt och jämnt med perfekt tygmatning. Gå in på söminställningarna för att se de aktuella inställningarna för pressarfotstrycket för det valda tyget och göra justeringar. Sömnad Automatiskt pressarfotstryck Höj och sänk pressarfoten Automatiskt pressarfotslyft och extra lyft höjer pressarfoten. Automatiskt pressarfot ner och vändläge sänker pressarfoten. För att sänka pressarfoten, lägg in tyget under pressarfoten och tryck på knappen för automatiskt pressarfot ner och vändläge eller trampa på fotreglaget. Tryck på automatiskt pressarfotslyft och extra lyft för att höja pressarfoten eller tryck på det automatiska trådklippet för att klippa av överoch undertråden och höja pressarfoten. När du stannar med nålen i det nedre läget höjs pressarfoten till vändläge. Du kan även sänka pressarfoten och nålen genom att trampa på fotreglaget. Om du trampar en gång på fotreglaget sänks pressarfoten. Om du trampar två gånger på fotreglaget sänks nålen ner i tyget. Obs! Om du har valt nålstopp ner och slutar sy samt trycker på pressarfotslyftet höjs pressarfoten samtidigt som nålen är kvar i tyget. Tryck på det automatiska pressarfotslyftet en gång till för att höja nålen. Trådklipp Automatiskt pressarfotslyft och extra lyft Automatiskt pressarfot ner och vändläge 4:9

58 Sömnadstekniker Sömnad Sy ihop En söm sammanfogar två tygstycken med en sömsmån, som vanligtvis pressas isär. I de esta fall avslutas sömsmånens kanter med en överkastningssöm innan sömmen sys. Sömmar på elastiska tyger måste vara töjbara. Den elastiska sömmen ger en töjbar söm som passar för att sy ihop stycken i tunt elastiskt tyg. MATERIAL: Ej elastiskt normalt, klippt i två delar. VÄLJ: Ej elastiskt normalt och sy ihop. (Exclusive SEWING ADVISOR -funktionen väljer en raksöm.) ANVÄND: Pressarfot A och nål nr 80 som rekommenderas för tyget. SY: Lägg ihop tygstyckena räta mot räta. Lägg in tyget under pressarfoten. Lägg tygkanten längs 15 mmmarkeringen på stygnplåten. Trampa på fotreglaget. Pressarfoten sänks automatiskt. Sy en söm. Tryck på det automatiska trådklippet när du är klar. Det automatiska trådklippet klipper av över- och undertråden och pressarfoten höjs så att du kan ta bort tyget. MATERIAL: Elastiskt tunt, klippt i två delar. VÄLJ: Elastiskt tunt och sy ihop. (Exclusive SEWING ADVISOR -funktionen väljer en elastisk söm.) ANVÄND: Pressarfot A och stretchnål nr 75 som rekommenderas för tyget. SY: Placera tygstyckena räta mot räta. Lägg in tyget under pressarfoten. Lägg tygkanten längs 10 mmmarkeringen på stygnplåten för att sy med 15 mm sömsmån. Trampa på fotreglaget. Pressarfoten sänks automatiskt. Sy en söm. Tryck på det automatiska trådklippet när du är klar. Det automatiska trådklippet klipper av över- och undertråden och pressarfoten höjs så att du kan ta bort tyget. Raksöm. 7 Raksöm kan även användas för kantstickning. För en synligare kantstickning kan du välja längre stygnlängd och använda grövre tråd och en större nål. 7 Elastisk söm. 4:10

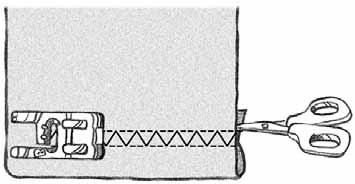

59 Sömnad Överkasta Överkastar tygkanten för att förhindra att tyget fransar sig ger släta kanter. Det är enklare att överkasta tyget innan delarna till plagget sys ihop. Pressarfot J rekommenderas för tunna till medeltjocka tyger, för att förhindra att tyget drar ihop sig längs kanten. Pressarfot B används för kraftiga tyger. Exclusive SEWING ADVISOR funktionen ställer in bästa stygnlängd och stygnbredd för tyget och rekommenderar lämplig pressarfot och nål. MATERIAL: Ej elastiskt normalt. VÄLJ: Ej elastiskt normalt och överkasta. (Exclusive SEWING ADVISOR -funktionen väljer en trestegssicksack.) ANVÄND: Pressarfot J och nål nr 80 som rekommenderas för tyget. Lägg kanten av ett lager tyg under pressarfoten, med kantlinjalen längs tygkanten. Trestegssicksacken syr över metallstiftet, för att tygkanten ska förbli slät. SY: Trampa på fotreglaget. Pressarfoten sänks automatiskt. Överkasta längs tygkanten. Tryck på det automatiska trådklippet. Obs! Skinn och vinyl behöver inte överkastas eftersom de inte fransar sig. Exclusive SEWING ADVISOR -funktionen tillåter dock överkastning av dessa material. Välj skinn/vinyl och överkasta i Exclusive SEWING ADVISOR -funktionen. (Exclusive SEWING ADVISOR -funktionen väljer en sicksacksöm.) 7 4:11

60 Sömnad Sy ihop och överkasta Sy ihop/överkasta syr sömmen och överkastar kanten i ett moment. Det nns era olika sömmar för sy ihop/överkasta på maskinen. Exclusive SEWING ADVISOR -funktionen väljer det som är bäst för materialet och justerar automatiskt. MATERIAL: Elastiskt tunt, klippt i två delar. VÄLJ: Elastiskt tunt och sy ihop/överkasta i Exclusive SEWING ADVISOR -funktionen. ANVÄND: Pressarfot J och stretchnål nr 75 som rekommenderas för tyget. SY: Placera tygstyckena räta mot räta. Lägg in tyget under pressarfoten, med kantlinjalen längs tygkanten. Trampa på fotreglaget. Pressarfoten sänks automatiskt. Sy ihop/överkasta längs ena kanten. Tryck på det automatiska trådklippet. Använd samma teknik när du ska sy ihop/överkasta på elastiskt kraftigt tyg och ej elastiskt kraftigt tyg. Exclusive SEWING ADVISOR -funktionen ställer in bästa söm, stygnlängd, stygnbredd, trådspänning, pressarfotstryck och sömnadshastighet för de olika materialen. Följ övriga rekommendationer som anges på den optimala interaktiva skärmen. Sy ihop/överkasta för muddar Sy ihop/överkasta passar perfekt för ribbade halsringningar och muddar. MATERIAL: Collegetyg och mudd. VÄLJ: Elastiskt normalt och sy ihop/överkasta. ANVÄND: Pressarfot B och stretchnål nr 90 som rekommenderas för tyget. TRÅD: Vanlig sytråd. Klipp till en halsringning i elastiskt tyg. Vik mudden dubbel. Lägg collegetyget och mudden räta mot räta. Sy fast mudden på tyget med 6 mm sömsmån. Sträck mudden medan du syr. 4:12

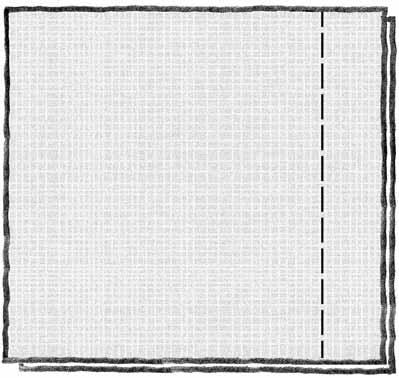

61 Sömnad Tråckla Tråckelsöm är en tillfällig söm för provning av kläder, rynkning och markering. Exclusive SEWING ADVISOR -funktionen ställer automatiskt in lång stygnlängd och minskar trådspänningen så att trådarna går lätt att sprätta bort eller dra ihop vid rynkning. MATERIAL: Ej elastiskt normalt, klippt i två delar. VÄLJ: Ej elastiskt normalt och tråckla. ANVÄND: Pressarfot A och nål nr 80 som rekommenderas för tyget. Lägg ihop tygstyckena räta mot räta. Lägg in tyget under pressarfoten. SÖMSMÅN: 15 mm. SY: Trampa på fotreglaget. Pressarfoten sänks automatiskt. Sy längs sömlinjen. Tryck på det automatiska trådklippet. Dra i undertråden för att ta bort sömmen. Fålla osynligt Med fålla osynligt skapas en osynlig fåll på klädesplagg. Det nns två olika typer av osynlig fållsöm; den ena rekommenderas för medelkraftiga till kraftiga vävda (ej elastiska) tyger och den andra för elastiska tyger. Fålla osynligt rekommenderas inte för tunna tyger, men Exclusive SEWING ADVISOR -funktionen väljer bästa möjliga söm. MATERIAL: Ylle eller annat medeltjockt material. VÄLJ: Ej elastiskt normalt och fålla osynligt. ANVÄND: Pressarfot D och nål nr 80 som rekommenderas för tyget. TRÅD: Vanlig sytråd. Vik tyget enligt illustrationen. Se till att den vikta kanten på tyget följer insidan av den högra tån på pressarfot D. Trampa på fotreglaget. Pressarfoten sänks automatiskt. Sicksackstygnet som går åt vänster ska bara precis fånga den vikta tygkanten. Justera stygnbredden om det behövs, med hjälp av + och på breddjusteringsikonen på skärmen, så att sömmen bara precis fångar tygvecket. Tryck på det automatiska trådklippet när du har sytt färdigt sömmen. 4:13

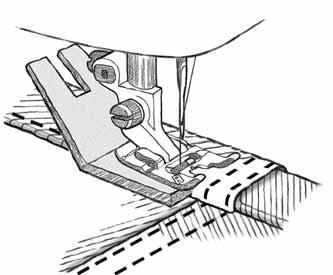

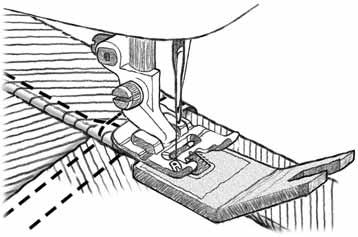

62 Fålla När du ska fålla väljer Exclusive SEWING ADVISOR funktionen den synliga fåll eller kantstickningsfåll som passar bäst för materialet och tygtjockleken. För vävt (ej elastiskt) tyg, skinn och vinyl väljs raksöm. För elastiska tyger väljs sömmar med stretch. Sömnad Jeansfåll När du syr över sömsmåner i extra kraftigt tyg eller en jeansfåll kan pressarfoten tippa när du syr över sömmen. Nålen kan gå emot den tippade foten och gå av. Använd universalverktyget för att balansera fållens höjd medan du syr. MATERIAL: Denim. VÄLJ: Ej elastiskt kraftigt och fålla. ANVÄND: Pressarfot B som rekommenderas för tyget och jeansnål nr 80. Tryck på nålstopp upp/ner för att ställa in nålen i lägsta läget. Börja sy fållen längs nederkanten mitt bak eller i närheten. Stanna när du närmar dig sidsömmen. Maskinen stannar med nålen i tyget och höjer pressarfoten. För in universalverktyget från baksidan. Sidorna på universalverktyget har olika tjocklekar. Använd den sida som bäst motsvarar sömmens tjocklek. Trampa ner fotreglaget för att sänka pressarfoten och fortsätt sy sakta över den tjocka sömmen. Stanna strax före sömmen (lägg märke till hur nålen stannar i tyget). Ta bort universalverktyget och för in det framifrån under pressarfoten. Sy några stygn tills hela pressarfoten har passerat sömmen och vilar på universalverktyget. Stanna på nytt. Nålen stannar i tyget och pressarfoten höjs. Ta bort universalverktyget. Fortsätt sy fållen. Elastisk fåll Välj elastiskt normalt, så väljer Exclusive SEWING ADVISOR -funktionen en atlock. Följ övriga rekommendationer som anges på den optimala interaktiva skärmen. Vik en fåll mot avigsidan och sy med atlock från rätsidan. Klipp bort över ödigt tyg. Tekniken kan även användas för skärphällor Flatlock för att fålla elastiska tyger och skärphällor :14

63 Sömnad Perfekt balanserade knapphål Exclusive SEWING ADVISOR -funktionen väljer det knapphål och de inställningar som passar bäst till tyget du har valt. Lägg mellanlägg under tyget och/eller förstärk tyget där knapphålen ska sys. Du kan även välja knapphål direkt från knapphålsmeny B. MATERIAL: Ej elastiskt normalt med mellanlägg. VÄLJ: Ej elastiskt normalt och sy knapphål. ANVÄND: Nål nr 80 som rekommenderas för tyget. 1. Snäpp fast den automatiska knapphålsmätaren. 2. Stick in kontakten i uttaget på undersidan till vänster framför Adjustable E LIGHT -systemet (a). 3. Lägg knappen på knapplinjalen på basplattan. 4. Ställ in knappstorleken i mm på skärmen. Ställ, innan du syr, in det vita fältet på mäthjulets sida mot den vita markeringslinjen på foten. När du syr får knapphålet automatiskt rätt längd för vald knappstorlek. Knapphålsstorleken varierar med tygtjockleken och typ av knapphål. Börja alltid med att sy ett knapphål på en restbit. Obs! För ej elastiskt kraftigt och skinn väljer Exclusive SEWING ADVISOR -funktionen knapphål som inte bör sys med den automatiska knapphålsmätaren. (a) Uttag för automatisk knapphålsmätare. 7 Sy knapphål: Vik tyget dubbelt och lägg mellanlägg under. Markera var knapphålen ska sys på tyget med pictogrampenna. Ställ in knapphålets längd. Placera tyget under den automatiska knapphålsmätaren. Mäthjulet kan höjas, så att det går lättare att placera tyget under pressarfoten. Obs! Använd markeringarna på knapphålsmätarens vänstra tå för placeringen av plaggets kant. Placera plaggets kant vid mittmarkeringen för att sy knapphålet 15 mm från tygkanten. Lägg tygkanten här för att placera knapphålet 15 mm från kanten. 4:15

64 Sömnad Trampa på fotreglaget. Knapphålsmätaren sänks automatiskt. En raksöm sys i riktning från dig och stabiliserar vänster knapphålsstolpe, därefter sys satinsömsstolpen mot dig. Samma sak upprepas för den högra stolpen. Tränsarna sys automatiskt (se illustration 1). Håll fotreglaget nedtryckt tills det automatiska trådklippet har klippt av trådarna och den automatiska knapphålsmätaren har höjts. Vid sömnad av knapphål utan satinsömmar eller med pressarfot C, är sy-momenten annorlunda (det är inga raksömsteg). Se illustration 2. Manuellt knapphål Använd knapphålsmätare C för att sy ett manuellt knapphål. Sy första stolpen så lång som du vill att knapphålet ska vara. Tryck på backmatningsknappen. Maskinen syr tränsen och den andra stolpen. När stolparna är lika långa trycker du på backmatningsknappen för att sy den andra tränsen. Obs! Använd standardfot C om knapphålen ska sys på en väldigt smal yta. 1. Sömnadsriktning för knapphål med satinsöm sydda med den automatiska knapphålsmätaren. 2. Sömnadsriktning för knapphål utan satinsöm eller med satinsöm sydda med pressarfot C. Obs! I tillbehörslådan nns en specialkrok där du kan hänga den automatiska knapphålsmätaren (se bild 1 och 2) :16

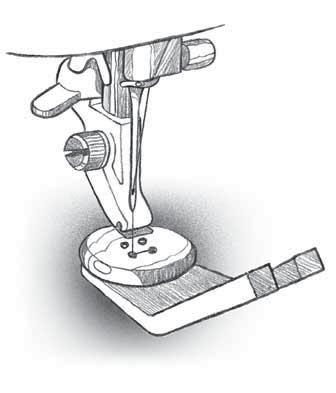

65 Programmerbar knappsömnad Sy snabbt i knappar, tryckknappar, hyskor och hakar på maskinen. MATERIAL: Ej elastiskt normalt. VÄLJ: Ej elastiskt normalt och sy knapphål i Exclusive SEWING ADVISOR -funktionen. Matartänderna sänks automatiskt. ANVÄND: Nål nr 80 och universalverktyget för att skapa en knapphals enligt rekommendationen. Ta av pressarfoten. SY: Placera tyget, universalverktyget och knappen under pressarfotsfästet, med knappens hål i linje med sömmens sidorörelser. Kontrollera nålens sidorörelser med knappen för sidledes spegelvändning så att nålen inte stöter i knappen. Justera stygnbredden om det behövs. Ställ nålen i ett av knappens hål. Ställ in antalet stygn för knappsömnaden (se sidan 4:7). Sex till åtta sömmar brukar räcka. Maskinen syr fast knappen och fäster automatiskt. Obs! Placera den tunna delen av universalverktyget under knappen vid sömnad i tunna tyger. Använd den tjockare delen för kraftigare tyger. Håll tyget på plats med genomskinlig tejp. Obs! Rekommenderad stygnbredd är 3,0 mm för de esta knappar. Om du syr på en liten knapp eller en riktigt stor kappknapp kan du minska ( ) eller öka (+) stygnbredden tills nålen går ner i knappens eller tryckknappens hål. Sömnad 4:17

66 Sömnad 4-vägssömmar meny S Med 4-vägssöm för lagning sys era slitstarka sömmar i fyra olika riktningar. Det nns 17 olika 4-vägssömmar att välja bland. Välj en som passar perfekt för det material och den tygtjocklek du vill använda. De är särskilt praktiska vid lagning av byxben på friarmen. 4-vägssömmarna är programmerade för en fast längd och stygnbredd. MATERIAL: Ej elastiskt kraftigt, två tygstycken varav den ena en lagningslapp. VÄLJ: Ej elastiskt kraftigt i Exclusive SEWING ADVISOR -funktionen, meny S 4-vägssömmar, söm S1:8. ANVÄND: Pressarfot S och nål nr 80 som rekommenderas för tyget. SY: Lägg det större tyget, med lagningslappen ovanpå, under pressarfoten. Symaskinen börjar sy tvärs över lagningslappen, från det översta vänstra hörnet, vilket visas på skärmen. Tryck på backmatning eller ikonen för sömnad i fyra riktningar. Justera tyget om det behövs. Trampa på fotreglaget. Pressarfoten sänks automatiskt. Sy tvärs över lagningslappen och tryck på ikonen för sömnad i fyra riktningar eller backmatningsknappen för att ändra sömnadsriktning. Sömmens riktning på skärmen ändras. Sy längs sidan av lagningslappen. Fortsätt sy runt om lagningslappen. Tryck på ikonen för sömnad i fyra riktningar eller backmatningsknappen för att ändra sömnadsriktning. Tryck på det automatiska trådklippet. Obs! Beroende på vilken söm du använder kan hörnen bli oregelbundna om du ändrar sömnadsriktning utan att först sy klart sömmen. För vackra hörn med 4-vägssömmar, tryck på STOP innan du byter sömnadsriktning. Då sys hela sömmen klart innan du byter riktning :18

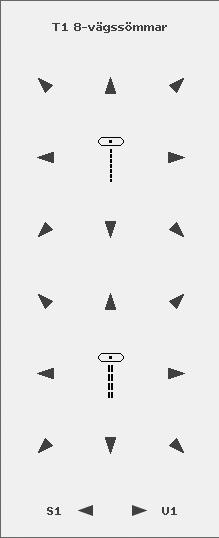

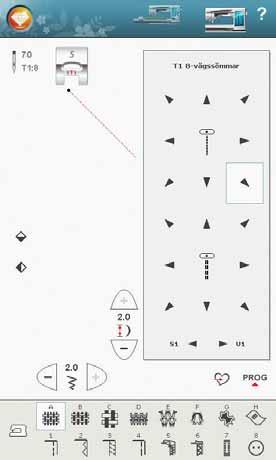

67 Sömnad 8-vägssömmar meny T Det nns två olika sömmar, raksöm och förstärkt raksöm, i meny T. Tryck på pilarna för att välja en av de förinställda sömnadsriktningarna. Finjustera sömmarnas riktning med hjälp av stygnbredds- och stygnlängdsikonerna. Obs! Stygnlängds- och stygnbreddsikonerna används inte för stygnlängd och stygnbredd för de här sömmarna. I meny T ändrar dessa ikoner istället sömnadsriktningen. Programmera sömmarna separat eller tillsammans med dekorsömmar från andra menyer för att skapa unika sömmar och bårder. MATERIAL: Ej elastiskt normalt med mellanlägg. VÄLJ: Ej elastiskt normalt i Exclusive SEWING ADVISOR -funktionen, meny T 8-vägssömmar. ANVÄND: Trä med brodertråd som övertråd och med undertråd i spolen. Använd pressarfot B och nål nr 80 som rekommenderas för tyget. SY: Tryck på programmeringsikonen. Välj söm G1:15. Välj T1 och klicka tre gånger på raksömmen till höger. Välj söm G:15. Välj T1 och klicka tre gånger på raksömmen till höger. Välj söm G:15. Välj T1 och klicka tre gånger på raksömmen till vänster. Välj söm G:15. Välj T1 och klicka tre gånger på raksömmen till vänster. Tryck på OK. Lägg in tyg och mellanlägg under pressarfoten. Trampa ner fotreglaget för att sänka pressarfoten och börja sy den programmerade sömmen. Raksöm vänster Raksöm höger 4:19

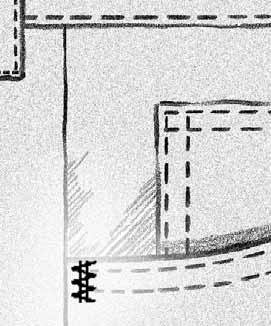

68 Tränsar Fäster resårbandsändar, draperiveck, skärphällor och ckhörn, med samma utseende som på konfektionsplagg. MATERIAL: Ej elastiskt kraftigt. VÄLJ: Ej elastiskt kraftigt och söm A1:32. ANVÄND: Pressarfot B och nål nr 90 som rekommenderas för tyget. SY: Lägg in tyget under pressarfoten. Trampa ner fotreglaget för att sänka pressarfoten och börja sy. Maskinen stannar automatiskt när tränsen är färdigsydd. Manuell träns Bestäm längden på tränsen manuellt med söm A1:36. Sömnad Sy: Lägg in tyget under pressarfoten. Tryck två gånger på automatiskt pressarfot ner och vändläge. Justera tyget om det behövs. Trampa ner fotreglaget, så sänks pressarfoten automatiskt. Sy. Maskinen syr raksöm tills du trycker på backmatning. Maskinen syr sedan bakåt tills du trycker på backmatning på nytt. Maskinen syr därefter sicksack som täcker raksömmen. Tryck på backmatning för att fästa och klippa av trådarna automatiskt :20

69 Sömnad Spara i Mina sömmar Tryck på Spara i Mina sömmar om du har ändrat en söm och vill spara ändringarna. Ett fönster öppnas i U-menyn, med tolv olika utrymmen på varje sida där du kan spara justerade sömmar. Tryck på ett utrymme nedanför en siffra där du vill att sömmen ska sparas. Alla dina tidigare sparade sömmar visas. Du kan bläddra igenom de olika menyerna, för att hitta en ledig plats, med hjälp av pilarna längst ner. Alla rutor utan söm är lediga och kan användas för att spara nya sömmar. Tryck på önskad plats så sparas sömmen där. Alla rutor med en söm är upptagna. Du kan skriva över en tidigare sparad söm. Tryck på den söm du vill skriva över. Ett pop up-meddelande ber dig bekräfta att du vill skriva över den tidigare sparade sömmen. Avbryt processen för att spara genom att trycka på ikonen avbryt. Fönstret för att spara stängs och du återgår till föregående skärmbild. Vill du ta bort en sparad söm eller ett sömprogram, tryck på ikonen ta bort. Ikonen ta bort är aktiverad tills du väljer och tar bort en söm eller tills du trycker på ta bortknappen igen. Ett pop up-meddelande uppmanar dig att bekräfta borttagandet. Tryck på ikonen ta bort och håll den nedtryckt för att radera alla sömmar som nns sparade i Mina sömmar. Ett pop up-meddelande uppmanar dig att bekräfta borttagandet. Se sidan 5:6 för att läsa mer om hur man sparar i Mina sömmar. Pilar Ta bort 4:21

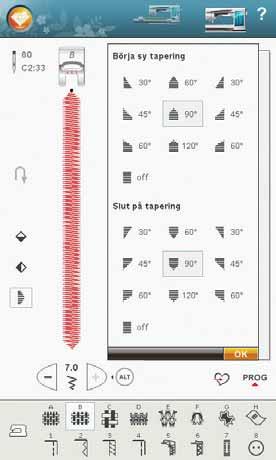

70 Särskilda sömnadstekniker Sömmeny X specialsömmar, innehåller särskilda sömnadstekniker som knutsömmar och kantstickningar. Dessa tekniker kan kräva vissa specialpressarfötter och -tillbehör. Detta anges genom ikonen för tillbehörspressarfot. Obs! Använd snabbhjälpen för att få detaljerad information om varje söm. Sömnad Satinsöm med avsmalnande spets Sömmen smalnar automatiskt av i hörn och spetsar, och kan användas för bokstäver med satinsöm. Sy en romb i avsmalnande satinsöm på tyg med mellanlägg under. VÄLJ: Meny F, applikationssömmar, välj söm F1:6 ANVÄND: Pressarfot B som rekommenderas för tyget. SY: Sömmen får automatiskt en avsmalnad spets, som börjar i en punkt och successivt breddas till en 6 mm bred satinsöm. Tryck på taperingsikonen för att ändra till en annan vinkel. Välj vilken typ av början och slut du vill ha på sömmen. Obs! Justera stygnbredden om du vill ha en smalare satinsöm. Börja sy. Maskinen kommer att sy en avsmalnande spets och sedan fortsätta med en satinsöm med inställd bredd. Tryck på backmatningsknappen när satinsömmen är så lång som du vill ha den. Då smalnar sömmen av innan den avslutas. Tryck på det automatiska trådklippet när sömmen är färdigsydd. Tryck på STOP-knappen för att automatiskt sy en likadan avsmalnande satinsöm till. Taperingsikon Dekorativa taperingsömmar Meny Z innehåller dekorsömmar som kan användas med taperingfunktionen. Tryck på taperingikonen för att ändra vinkel. Maskinen börjar sy smalt i början och bygger på till fullbredd med den valda sömmen. När önskad längd har sytts trycker du på backmatningsknappen. Sömmen sys avsmalnande till slutet. Stänga av tapering Välj Taper off om du inte vill att taperingfunktionen ska vara aktiv i början eller slutet av sömmen. Om du väljer Taper off i både början och slutet av sömmen sys en vanlig söm utan tapering. 4:22

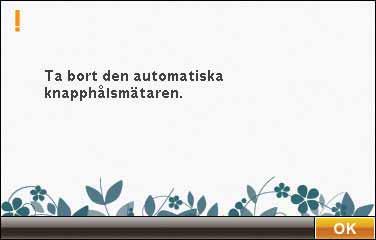

71 Pop up-meddelanden om sömnaden Systemet upptaget Ett timglas visas när maskinen laddar ner, sparar eller yttar ler, och vid andra tidskrävande moment. Sömnad Tom spole Maskinen stannar automatiskt och ett pop up-meddelande visas på skärmen när undertråden nästan är slut. Byt den tomma spolen mot en spole med tråd. Obs! Det går att sy tills tråden har tagit slut. Fortsätt bara att sy utan att stänga pop up-fönstret. Kontrollera övertråden Maskinen stannar automatiskt om tråden tar slut eller går av. Trä om övertråden, stäng pop up-fönstret och börja sy igen. Ta av den automatiska knapphålsmätaren Den automatiska knapphålsmätaren används bara för knapphål. Ett pop up-meddelande rekommenderar att du tar bort den för all övrig sömnad: När du syr en söm som inte är ett knapphål. 4:23

72 Sömnad Tvillingnål Följande pop up-meddelande visas när du sätter på maskinen och väljer en söm som inte är lämplig för tvillingnål eller om tvillingnålssömnad aktiverades innan maskinen stängdes av. Stygnbreddsbegränsning När Stygnbreddsbegränsning är aktiverat visas följande pop up-meddelande när du sätter på maskinen eller väljer en söm som inte är lämplig för Stygnbreddsbegränsning. 4:24

73 5 Programmering

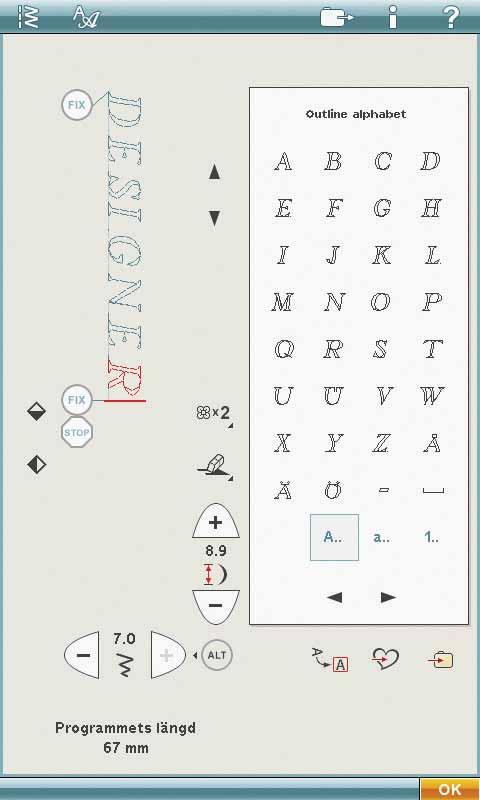

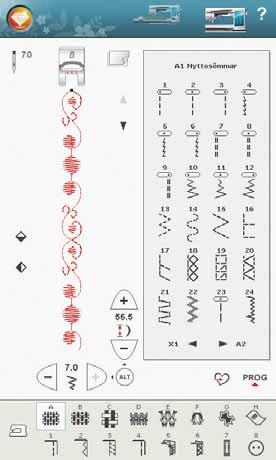

74 Programmering Programmering Du kan kombinera sömmar och/eller bokstäver och siffror för att skapa sömprogram. Kombinera olika dekorsömmar och sömteckensnitt från maskinen eller från en extern enhet. Du kan programmera sömmar som är upp till 500 mm långa. Du ser hur långt det aktuella sömprogrammet är i nederkanten av fönstret. Obs! Om sömnadsläget är aktiverat och sömprogrammet är färdigt att sys kan du även stänga av den aktiva funktionen genom att trampa på fotreglaget eller trycka på Start/Stop-knappen. Alla sömmar går inte att programmera. Ett pop up-meddelande informerar om du försöker välja en söm som inte är möjlig. Obs! En rak linje vid ikonen för bläddring uppåt eller nedåt visar bläddring till början eller slutet. Du kan programmera både sy och redigera broderi. Programmering översikt över ikonerna Sömmeny Teckensnittsmeny File Manager Information Snabbhjälp Bläddra uppåt Bläddra nedåt Markör Längdledes spegelvändning Sidledes spegelvändning Dubblera Ta bort Stygnlängd Siffror Små bokstäver Stora bokstäver Stygnbredd Spara i Mina ler Spara i Mina sömmar Programmets längd Förhandsgranska horisontellt ALT 5:2

75 Programmering Programmering i sömnadsläget Öppna programmeringsfönstret och tryck på PROGikonen. Tryck på sömmenyn eller teckensnittsmenyn för att öppna den söm eller det teckensnitt som du vill använda. Den aktiva positionen markeras med en markör och den valda sömmen eller bokstaven rödmarkeras. De infogade sömmarna läggs in vid markören. Endast den valda sömmen kan justeras. Flytta markören genom sömprogrammet med hjälp av bläddringslisten. Tryck på OK eller trampa ner fotreglaget för att stänga programmeringsfönstret och sy den programmerade sömmen. Sömmeny Teckensnittsmeny Startmeny Programmering i redigera broderi Tryck på ikonen för startmenyn för att öppna det utökade verktygsfältet och programmeringsfältet i redigera broderi. Tryck på sömmenyn eller teckensnittsmenyn för att öppna den sömmeny eller det teckensnitt som du vill använda. Den aktiva positionen markeras med en markör och den valda sömmen eller bokstaven rödmarkeras. De infogade sömmarna läggs in vid markören. Endast den valda sömmen kan justeras. Flytta markören genom sömprogrammet med hjälp av pilarna. Tryck på OK för att stänga programmeringsfönstret och sy sömprogrammet. Redigering av en programmerad söm i redigera broderi Om du vill redigera en söm som redan har programmerats, välj då sömmen och tryck på ikonen för redigera sömprogram, så öppnas programmeringsfönstret på nytt. Brodermeny Information Teckensnittsmeny SET Menu Sömmeny File Manager EMBROIDERY ADVISOR Redigera sömprogram 5:3

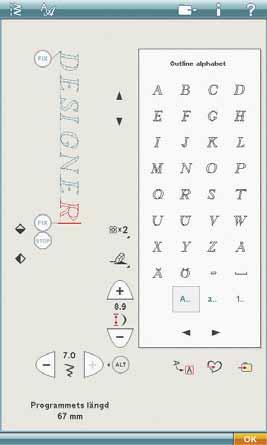

76 Redigera söm- eller bokstavsprogrammet Infoga en söm eller en bokstav Flytta markören till det ställe där du vill infoga en söm eller en bokstav. Välj den söm du vill infoga. Den kommer att läggas in vid markören. Justera text och sömmar Du kan spegelvända, justera längd och bredd samt ändra stygntätheten för den valda sömmen på samma sätt som i sömnadsläget. Programmering Ta bort en söm eller en bokstav Flytta markören till sömmen du vill ta bort (den valda sömmen blir röd) och tryck på ikonen ta bort för att radera den. Tryck och håll nedtryckt för att ta bort hela sömprogrammet. Dubblera Ta bort Dubblera en söm eller en bokstav Flytta markören till den söm du vill dubblera (den valda sömmen blir röd). Tryck på ikonen dubblera för att kopiera den valda sömmen. Obs! Justera sömmen innan du dubblerar, så kommer alla ändringar med på den kopierade sömmen. Tryck och håll nedtryckt så öppnas ett pop up-meddelande där du kan ange det exakta antalet kopior som du vill infoga. Förhandsgranskning Ersätt en söm eller en bokstav Välj den söm du vill ersätta (med hjälp av pilarna) och tryck på ta bort. Infoga den nya sömmen. Den kommer att läggas in vid markören. Zooma alla Om sömmen eller sömprogrammet är bredare än vad som kan visas på skärmen kan du använda ikonen zooma alla för att se hela bredden av sömprogrammet. Obs! Zooma alla visas bara om sömmen eller sömprogrammet är bredare än stygnfältet. Förhandsgranskning Se sömprogrammet horisontellt genom att trycka på ikonen för förhandsgranskning. Ett pop up-fönster visar sömprogrammet i naturlig storlek. Bläddra igenom programmet med pilarna om sömprogrammet är för långt för att visas i sin helhet. Tryck på zooma alla för att se hela sömprogrammet. Tryck på OK för att stänga fönstret. Justera hela programmet För att ändra hela sömprogrammet återgår du till sömnadsläget genom att trycka på OK. Justeringarna som görs här påverkar hela sömprogrammet. 5:4

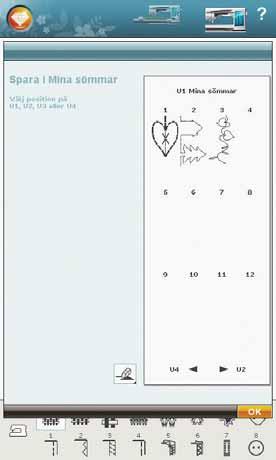

77 Spara i Mina sömmar Tryck på ikonen för Spara i Mina sömmar, för att öppna dialogrutan för att spara sömprogrammet eller den ändrade sömmen i Mina sömmar under U-menyn. Det nns fyra U-menyer som du kan bläddra mellan med pilarna. Spara på ledig plats Tidigare sparade sömmar och sömprogram visas i U-menyn. Den nya sömmen eller sömprogrammet kan sparas på valfri ledig plats. Tryck bara på en ledig plats, så sparas sömmen eller sömprogrammet där. Spara på upptagen plats Tryck på en upptagen plats, så öppnas ett pop upmeddelande där du ombeds bekräfta att den gamla sömmen ska skrivas över. Tryck på OK för att ersätta den gamla sömmen med den nya. Tryck på avbryt för att stänga pop up-meddelandet och spara någon annanstans. Avbryta spara Stäng fönstret genom att trycka på OK istället för att trycka på en plats att spara, för att avbryta sparprocessen. Sparfönstret stängs och föregående skärmbild öppnas igen. Ta bort sparade sömmar och program Vill du ta bort en sparad söm eller ett sömprogram, tryck på ikonen ta bort. Ta bort-ikonen är aktiverad tills ett sömprogram väljs och tas bort, eller ikonen trycks på nytt. När du väljer en söm som ska tas bort öppnas ett pop upmeddelande där du ombeds bekräfta borttagandet. Obs! Om du trycker på ta bort-ikonen och håller den nedtryckt tas alla sömmar under Mina sömmar bort. Spara programmet i Mina ler Du kan även spara sömprogrammet som en söm l i mappen Mina ler eller på ett USB-minne. Tryck på ikonen Spara i Mina ler i programmeringsläget, för att öppna sparfönstret. Maskinen föreslår ett namn. Tryck på ikonen byt namn om du vill byta namn. Välj vilken mapp du vill spara i genom att trycka på den och hålla nedtryckt. Tryck på OK, så sparas len där (se File Manager, kapitel 9). Programmering 5:5

78 Kommandon för sömprogrammet Du kan infoga kommandon för FIX, STOP och trådklipp i sömprogrammet. Dessa kommandon kommer att ingå i sömprogrammet och utföras varje gång du syr den. Obs! Om du skapar ett sömprogram i broderläget läggs trådfästning in automatiskt i början och slutet, med möjlighet att skapa ett sömprogram däremellan. Kommandona kan tas bort. Lägg in ett STOP genom att trycka på STOP-knappen på maskinen om du vill att maskinen ska stanna på en viss plats i den programmerade sömmen. Detta är användbart exempelvis i slutet av sömprogrammet, om du bara vill sy den en gång eller skapa sömprogram i era rader. Lägg in trådklipp om du vill att maskinen ska fästa, klippa av trådarna och höja pressarfoten. Flytta markören till det ställe där du vill infoga ett kommando. Tryck på knappen, så läggs en ikon till i den programmerade sömmen. Den bekräftar att kommandot har infogats och visar var kommandot kommer att utföras i sömprogrammet. Obs! Kommandona kommer att visas på skärmen i den ordning du har programmerat dem. Sy ett sömprogram Återgå till sömnadsläget eller redigera broderi för att sy sömprogrammet. Tryck på OK för att stänga programmeringsläget. Justeringar som görs i sömnadsläget eller broderläget påverkar hela den programmerade sömmen. Ändringarna sparas dock inte om du återgår till programmeringsläget. Om du gör ändringar i redigera broderi och sparar dem kommer ändringarna att sparas som ett broderi och kan endast redigeras på nytt i redigera broderi. Du kan dock alltid öppna ett sömprogram skapat i sömnadsläget i broderläget. Programmering 5:6

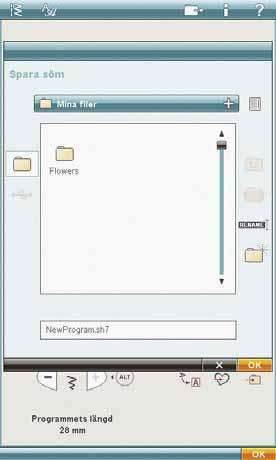

79 Viktig information om programmeringsläget Sömprogram kan användas antingen i sömnadsläge eller i broderläge. Ett sömprogram som har skapats i broderläge blir ett brodermönster när det sparas och kan inte sys som en söm i sömnadsläget. Spara ett sömprogram Om sömnadsläge är aktiverat kan du spara ett sömprogram i Mina ler. Om broderläge är aktiverat laddas sömprogrammet i redigera broderi och kan därefter sparas som ett broderi. Ett sömprogram skapat i sömnadsläge kan laddas ner manuellt i redigera broderi. Programmering Ladda ner ett sömprogram på nytt Om sömnadsläget är aktiverat när du stänger programmeringsläget, laddas sömprogrammet ner i sömnadsläget och är klart att sys. Om du väljer en annan söm i sömnadsläget och därefter öppnar den i programmeringsläget kommer sömprogrammet att förbli oförändrat. Varje gång programmeringsläget stängs laddas sömprogrammet ner till sömnadsläget. Om broderläget är aktiverat laddas sömprogrammet ner till redigera broderi i form av ett broderi. Om du vill redigera sömmen trycker du på ikonen redigera söm. Användning av programmeringsläget i antingen sömnadsläget eller broderläget Ett sömprogram som skapas när sömnadsläget är aktiverat blir inte tillgängligt när programmeringsläget öppnas efter aktivering av broderläget och vice versa. Det skapade sömprogrammet överförs inte till det andra läget. 5:7

80 Programmering Pop up-meddelanden i programmeringen Ej programmerbar söm Vissa sömmar kan inte infogas i ett sömprogram, exempelvis knapphål och sömmar i fyra riktningar. Sömnadsprogrammet hamnar utanför Sömmen du försöker infoga kommer att göra sömprogrammet för långt. Sömnadsprogrammet kan vara upp till 500 mm långt och innehålla upp till 99 sömsekvenser. Om sömnadsprogrammet överskrider den maximala längden meddelas detta i pop up-meddelandet. 5:8

81 6 Broderinställningar

82 48 47 Broderinställningar Översikt över broderenheten (typ BE17) 47. Frikopplingsknapp för broderenheten (på undersidan) 48. Broderarm 49. Broderbågsfäste 50. Justeringsfötter 51. Låda för brodertillbehör 52. Broderenhetsuttag Se till att förpackningsbandet på broderenhetens undersida är borttaget när broderenheten tas ur lådan för första gången. Lägg ner det formgjutna förpackningsmaterialet till broderenheten i den mjuka väskan som hör till. Tillbehörslåda till broderenheten Använd lådan i broderenheten för förvaring av tillbehör som behövs vid brodering. Översikt över broderbågen A Broderbågens kontakt B Ytterbåge C Innerbåge D Quick release E Åtdragningsskruv F Uttag för att fästa klämmorna F A C E B D 6:2

83 Symaskinens broderier Det ingår över 150 broderier i maskinens minne och vissa broderier nns på USB Embroidery stick. Samtliga broderier ingår även i DESIGNER DIAMOND exempel-cd för backup om du tillfälligt skulle vilja radera dem i maskinminnet eller på USB Embroidery stick. DESIGNER DIAMOND exempelhäfte Bläddra igenom DESIGNER DIAMOND exempelhäfte för broderier och teckensnitt. Broderiets nummer, stygnantal (antalet stygn i broderiet) och mått anges bredvid varje broderi. Föreslagen trådfärg för varje färgblock visas. Broderinställningar Anslut broderenheten 1. Ta bort tillbehörslådan. 2. Det nns ett täckt uttag på maskinens baksida. Vrid locket åt höger för att öppna det. Anslut broderenheten i uttaget. 3. Skjut på broderenheten på maskinens friarm tills den ansluts ordentligt i uttaget. Använd justeringsfötterna, om det behövs, så att maskinen och broderenheten hamnar på samma nivå. Om maskinen är avstängd, sätt på den. 4. Ett pop up-meddelande uppmanar dig att rensa broderarmen och ta bort broderbågen för placering. Tryck på OK. Maskinen kalibrerar och broderarmen yttas till den färdiga positionen. Obs! KALIBRERA INTE maskinen med broderbågen fastsatt, eftersom det kan skada nålen, pressarfoten, broderbågen och/eller broderenheten. Se till att rensa bort allt som ligger runt maskinen innan du kalibrerar så att broderarmen inte slår i något. Ta av broderenheten 1. Flytta broderarmen till parkeringsläget genom att välja det på skärmen i antingen redigera broderi eller sy broderi, när du ska packa ner broderenheten i broderväskan. 2. Tryck på knappen till vänster nedanför broderenheten (A) och skjut enheten åt vänster för att ta bort den. 3. Förvara broderenheten i originalförpackningen och lägg ner den i den mjuka väskan. A 6:3

84 Spänna fast tyget i broderbågen För bästa resultat, lägg ett lager mellanlägg under tyget. Se till att tyget och mellanlägget sitter jämnt och stadigt i broderbågen. 1. Öppna Quick Release (A) på ytterbågen och lossa skruven (B). Ta bort innerbågen. Placera ytterbågen på ett stabilt, plant underlag med skruven nere till höger (B). Det är en liten pil i mitten längs bågens nederkant, som ska hamna mitt för en liten pil på innerbågen. 2. Lägg mellanlägget och tyget, med rätsidan uppåt, över ytterbågen. Lägg innerbågen på tyget, med den lilla pilen vid nederkanten. 3. Tryck in den inre bågen ordentligt i den yttre. 4. Stäng Quick Release (A). Justera trycket i ytterbågen genom att vrida på åtdragningsskruven (B). För bästa resultat ska tyget vara spänt i broderbågen. Skjut fast broderbågen Se till att tillbehörslådan på broderenheten är stängd. Sätt fast broderbågens sidofäste i broderbågsfästet, framifrån och bakåt, tills den klickar fast. För att ta bort bågen, tryck på den grå knappen på broderbågsfästet och dra bågen mot dig för att ta bort den från broderarmen. Broderinställningar A B Automatiskt trådklipp av hoppstygn Maskinen har funktionen automatiskt trådklipp av hoppstygn. Tack vare den sparar du tid och behöver inte klippa bort trådar när broderiet är färdigsytt. När du broderar klipps tråden till hoppstygnet på ovansidan av och trådänden dras ner till tygets baksida. Standardinställningarna är aktiverade. Gå in på maskininställningar under SET Menu och avaktivera det automatiska trådklippet för att stänga av funktionen. OBS! Maskinen klipper även av tråden efter trådbyte till ny färg. Håll i trådändan när du börjar brodera igen, så att du enkelt kan ta bort den när den har skurits av. Alla broderier är inte programmerade för automatiskt trådklipp av hoppstygn. Kommandon som klipper av hoppstygn kan läggas till i alla broderier med hjälp av broderprogrammet 4D. Läs mer om automatiskt trådklipp av hoppstygn i kapitel 3. 6:4

85 Komma igång med brodering 1. Sätt i en spole med undertråd efter att du har satt fast broderenheten och broderfoten. 2. Tryck på startmenyn. Brodermenyn öppnas för val av söm. Tryck på önskat broderi och håll nedtryckt, så laddas det ner till redigera broderi. Broderinställningar 3. Spänn fast en bit tyg i broderbågen och sätt fast den på broderarmen. 4. Växla från redigera broderi till sy broderi, när du är redo att börja brodera, genom att trycka på GO!- ikonen i verktygsfältet. 5. Trä maskinen med den första trådfärgen i färgblocksförteckningen. 6:5

86 6. Rensa ett tillräckligt stort utrymme runt maskinen för att broderarmen och bågen ska kunna röra sig. Håll i övertråden och tryck på Start/Stop-knappen eller fotreglaget. Maskinen börjar brodera. Broderinställningar Obs! Om automatiskt trådklipp av hoppstygn inte är aktiverad stannar maskinen efter några få stygn. Ett pop up-meddelande uppmanar dig att klippa av tråden. Klipp av tråden och tryck på Start/Stop för att fortsätta brodera. 7. När den första färgen är färdigsydd klipper maskinen av tråden och stannar. Ett pop up-meddelande uppmanar dig att byta trådfärg. Trä med nästa färg och tryck på Start/Stop för att fortsätta brodera. Håll i trådänden. Maskinen klipper av övertråden och drar ner trådänden till tygets undersida. I slutet av varje färgblock fästs tråden och övertråden klipps av. 8. När broderiet är färdigsytt klipper maskinen av överoch undertråd och stannar. Nålen och pressarfoten höjs automatiskt, så att det går lätt att ta loss broderbågen. Ett pop up-meddelande öppnas och en ljudsignal hörs för att upplysa om att broderiet är färdigt. Tryck på OK för att ta bort broderiet från skärmen och återgå till redigera broderi. Tryck på avbryt (X) för att behålla det nedladdade broderiet och fortsätta i sy broderi. 6:6

87 7 Redigera broderi

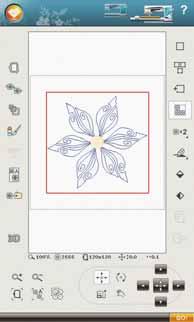

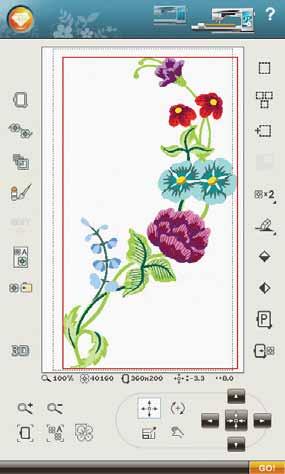

88 Redigera broderi Redigera broderi När du trycker på sömnads-/broderläget i verktygsfältet för att aktivera broderläget, eller sätter på maskinen med broderenheten fastsatt, öppnas redigera broderi. I redigera broderi kan du justera, kombinera, spara och ta bort broderier. Du behöver inte ha broderenheten ansluten till maskinen för att redigera broderier. Det nedladdade broderiet/broderierna visas i broderfältet. Vi kommer att gå igenom ikonerna, med början överst till vänster. Redigera broderi översikt över ikonerna Broderområde Stega genom broderier Mina broderbågar Markera allt Design Shaping Markera/avmarkera Resize Redigera färg Gruppering/avaktivera gruppering Dubblera Redigera sömprogram Helskärm Spara i Mina broderier Växla mellan 2-dimensionell/3- dimensionell visning Ta bort Längdledes spegelvändning Sidledes spegelvändning Parkeringsläge Flytta till broderbågen Zooma ut Zooma in Zooma broderbågen Kontroll Zooma alla Zooma ruta Rotera Panorera Förstora/förminska Placering Sy broderi 7:2

89 Huvudfunktioner i det utökade verktygsfältet för redigera broderi Tryck på ikonen för startmenyn för att öppna det utökade verktygsfältet. Tryck på den funktion som du vill aktivera. Redigera broderi Ikonen för startmenyn Hämta en söm Tryck på ikonen för sömmenyn i det utökade verktygsfältet för att hämta en söm. När du väljer en meny öppnas programmeringsfönstret. Tryck på önskad söm/sömprogram och tryck på OK för att hämta till redigera broderi. Läs mer om hur man gör ett sömprogram i kapitel 5. Hämta ett teckensnitt Text kan skapas både med broderteckensnitt och sömteckensnitt. Hämta ett teckensnitt genom att välja teckensnittsmenyn i det utökade verktygsfältet och trycka på önskat teckensnitt på skärmen. Broderteckensnitten laddas ner till redigera broderteckensnitt. Sömteckensnitten laddas ner till programmering. Texten som skapas laddas sedan ner i redigera broderi. Obs! Du kan även hämta broderier, teckensnitt och sömmar från File Manager. Ladda ner ett broderi Tryck på ikonen för startmenyn för att automatiskt öppna rullgardinsmenyn och hämta ett broderi. Välj bland broderierna i rullgardinsmenyn. Dina personliga broderier visas i menyn. För att hämta ett broderi är det bara att trycka på broderiet på skärmen. Då laddas det ner till redigera broderi. Sömmeny Brodermeny Teckensnittsmeny Information SET Menu File Manager EMBROIDERY ADVISOR Exclusive EMBROIDERY ADVISOR Exclusive EMBROIDERY ADVISOR -funktionen rekommenderar bästa nål, mellanlägg och tråd för tyget. Ange det material som du vill använda för broderiet och följ rekommendationerna. Tryck på OK för att stänga EMBROIDERY ADVISOR -funktionen. File Manager I File Manager kan du enkelt lägga till, ytta, ta bort och kopiera broderier, teckensnitt och stygn ler. Tryck på ikonen för File Manager för att öppna File Manager, där du kan spara i maskinminnet eller i de externa enheter som är anslutna till USB-portarna, till exempel datorn eller HUSQVARNA VIKING USB Embroidery stick. Välj platsen där du vill spara broderiet. Tryck på en mapp för att välja den och håll nedtryckt för att öppna den. Läs mer om File Manager i kapitel 9. SET Menu I SET Menu kan du ändra de automatiska inställningarna och göra manuella justeringar av sömnadsinställningarna, maskininställningarna, ljudinställningarna samt skärm- och ljusinställningarna. Läs mer om SET Menu i kapitel 3. Tryck på ikonerna för att aktivera en funktion eller öppna en lista med alternativ. Om du ändrar sömnads-, maskin-, ljud-, skärm- eller ljusinställningarna sparas dessa när du stänger av maskinen. Läs mer om SET Menu i kapitel 3. Informationsmeny Använd informationsmenyn för att enkelt se hjälpavsnitten och få information. Informationsmenyn är en inbyggd nerkortad version av instruktionsboken. Läs mer om informationsmenyn på sidan 3:12. 7:3

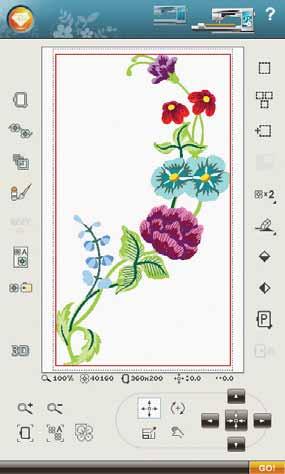

90 Funktionsknappar Broderiet som du har valt omges av en röd ruta. Tryck på ett broderi på skärmen för att välja det. Du kan använda pekpinnen för att göra justeringar direkt på skärmen, genom att trycka och dra i broderfältet. Du kan panorera, placera, rotera och förstora/förminska, beroende på vilken funktionsknapp som aktiveras. Du kan även använda pilarna i kontrollen för njusteringar. Placering När placering är aktiverad kan du ytta valda broderi(er) vart som helst i broderfältet. Siffrorna ovanför kontrollen visar antalet millimeter som broderiet är placerat horisontellt och vertikalt från mitten. Tryck på ikonen kontrollcenter så yttas broderiet/ broderierna till broderbågens mitt. Förstora/förminska När förstora/förminska är aktiverat kan du förstora eller förminska det valda broderiet eller en grupp broderier med 20 %. Som standard är proportionerna låsta. Detta visas med ett låst hänglås i kontrollcenterikonen. Lås upp genom att trycka på hänglåset. Höjd och bredd kan då ändras individuellt. Om du yttar pekpinnen över skärmen mot mitten av det valda broderiet/broderierna minskar storleken. Om du yttar pekpinnen från mitten och utåt av det valda broderiet/broderierna ökar storleken. Använd kontrollen för att göra njusteringar. Obs! För att förstora eller förminska ett broderi mer än 20 % används funktionen resize. Panorera När panorera är aktiverat kan du panorera broderfältet i den zoomade bilden. Rotera När rotera är aktiverat vrids det valda broderiet/ broderierna runt mittpunkten av det valda broderiet/ broderierna. Använd pilarna i kontrollen för att rotera broderiet/ broderierna i steg om en grad. Varje gång du trycker på kontrollcenterikonen vrids broderiet/broderierna 90 grader medsols. Ovanför kontrollen kan du se antalet grader som broderiet/ broderierna har roterats från den ursprungliga positionen. Redigera broderi Rotera Panorera Förstora/förminska Placering Kontroll Kontrollcenter 7:4

91 Mina broderbågar Tryck på ikonen Mina broderbågar för att välja rätt bågstorlek. Ett pop up-fönster öppnas med olika broderbågar, inklusive broderbågar som nns att köpa hos din auktoriserade HUSQVARNA VIKING -återförsäljare. Efter att du har valt broderbåge stängs pop up-fönstret automatiskt. Redigera broderi Design Shaping Design Shaping är ett unikt sätt att använda sin kreativitet. Använd vackra sömprogram eller broderier för att skapa en av formerna. Välj på skärmen de broderier eller sömmar som du vill forma. Lägg till eller dubblera antalet sömmar/ broderier du vill ha i Design Shaping. Tryck på ikonen för Design Shaping i redigera broderi. Välj en av formerna till vänster om Design Shapingfönstret. Broderierna/sömmarna/sömprogrammen som du har valt placeras på baslinjen i den ordning som de laddades ner i redigera broderi. Broderierna följer linjen i den riktning som anges av en liten pil i formerna. Det går även att trycka på och dra kontrollpunkterna i formen på skärmen för att förminska eller förstora. Man kan också rotera, panorera, förstora/förminska, placera, ta bort och dubblera. Former Design Shaping Baslinje Jämnt fördelade Välj avstånd och uppställning Du kan välja jämnt fördelade broderier längs baslinjen eller vänster- respektive högerjustering. Om du väljer vänsterjustering placeras objekten i riktning från vänster. Om du trycker på högerjustering placeras objekten i riktning från höger. Avståndet mellan objekten kan ökas eller minskas med hjälp av + och. Aktuellt avstånd visas i mitten av avståndskontrollen. Standardinställningarna fördelar objekten jämnt över baslinjen med samma avstånd mellan varje. Obs! Avståndskontrollen visas enbart när vänster- eller högerjustering har valts. Obs! Om det nns objekt som inte passar in i formen, när du har valt vänster- eller högerjustering, blir baslinjen röd. Objekten som inte får plats blir placerade i slutet av formen. Förstora formen, justera avståndet eller ta bort några objekt tills alla passar in i formen. Baslinjen blir svart igen. Zooma ruta Zooma ut Zooma alla Zooma broderbågen Zooma in Avstånd Vänsterjustering Högerjustering Kontrollpunkt Dubblera senaste objektet. Antal objekt Ta bort senaste objektet 7:5

92 Redigera broderi Dubblera/ ta bort senaste objektet Om du vill lägga till en kopia av det senaste objektet, använd ikonen dubblera senaste objektet. Det senaste objektet i formen dubbleras och kopian läggs in efter det senaste objektet på baslinjen. Om du vill ta bort det senaste objektet i formen, tryck på ikonen ta bort senaste objektet. Endast det senaste objektet i gruppen raderas. Obs! Om era broderier grupperas innan du öppnar Design Shaping blir hela gruppen dubblerad eller borttagen. Ikonerna dubblera och ta bort är inte synliga när du formar en broderad text. Design Shaping Design Shaping exempel 1. Öppna brodermenyn i redigera broderi och ladda ner broderi DD_053.vp3 till redigera broderi. 2. Öppna Mina broderbågar och välj 120 x 120 mm broderbåge. 3. Öppna brodermenyn igen och ladda ner DD_051.vp3. 4. Välj den och ladda sedan ner DD053.vp3 genom att trycka på kontrollcenterikonen när placeringsfunktionen är aktiverad. 5. Välj DD051.vp3 och öppna Design Shaping. Medsolscirkel Placering 6. Välj medsolscirkel. Dubblera senaste Förstora/ förminska 7. Välj tryckfunktionen förstora/förminska. Tryck och dra på skärmen eller använd pilarna i kontrollen för att minska storleken till 51 x 51 mm. Måtten anges strax ovanför kontrollen. 8. Lägg till fem kopior, så att du har totalt sex stycken, genom att trycka på ikonen dubblera senaste. 9. Stäng Design Shaping genom att trycka på OK i nedre högra hörnet. Växla till sy broderi genom att trycka på GO!-ikonen. Tryck på Start/Stop för att börja brodera. 7:6

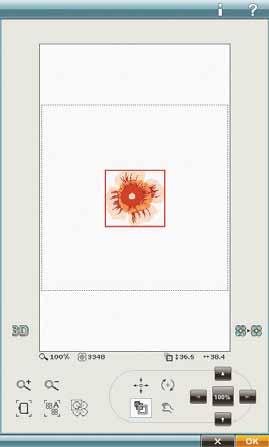

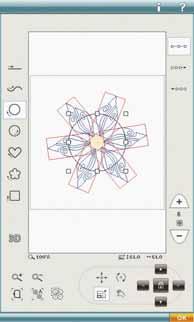

93 Redigera broderi Resize Resize kan förminska ett broderi så att det blir fem gånger mindre än originalmotivet och förstora det så att det blir upp till åtta gånger större. Maskinen räknar om antalet stygn i broderiet så att den ursprungliga stygntätheten bevaras. Resize Obs! För att förminska eller förstora broderiet mindre än 20 % används funktionen förstora/förminska. Förstora/förminska ändrar inte stygnantalet. Resize-justeringar Välj det broderi som du vill förstora/förminska. Öppna resize-fönstret. Ändra broderiets storlek genom att trycka och dra på skärmen eller genom att använda kontrollen. Broderiets storlek anges i millimeter ovanför kontrollen. Tryck på kontrollcenterikonen för att återgå till ursprunglig storlek. Justera broderiets placering i broderbågen med hjälp av placera och rotera. Bibehåll typ av fyllyta Samtliga fyllytor i ett broderi är gjorda i en speciell typ för bästa effekt. Vid förstoring eller förminskning av broderier påverkas sömmarna i fyllytan. Det nns två sätt att hantera fyllyta och stil i broderiet som ska förstoras eller förminskas. 1. Standardinställningen bibehåller inte fyllytorna. Detta är det snabbaste sättet att ändra storlek på ett broderi. Fyllytorna i broderiet kan dock få ett annat utseende än i originalet. 2. När bibehåll typ av fyllyta har valts tar det längre tid att ändra storlek, men processen bibehåller fyllyta och stil inom broderområdena. Om du gör en stor förstoring av ett broderi rekommenderas bibehåll typ av fyllyta för bästa resultat. Starta resize När du är nöjd med broderiets storlek och placering, tryck på OK för att stänga fönstret och starta resize. Ett timglas på skärmen visar att processen är igång. När processen är klar stängs resize-fönstret. Tryck på avbryt för att återgå till redigera broderi utan att ändra storleken. Obs! Sömmar och sömprogram kan inte förstoras eller förminskas. Rotera Panorera Förstora/förminska Placering Bibehåll typ av fyllyta Förstora broderi Kontrollcenter Förminska broderi 7:7

94 Viktig information om resize Eftersom broderier är digitaliserade för en speci k broderstorlek är det viktigt att beakta följande information om resize. Sy alltid det justerade broderiet på en provlapp innan du syr på projektet. Resize sker alltid proportionellt. Om du förminskar ett broderi med 30 % blir det 30 % mindre både på längden och bredden. Om broderiet har många detaljer kan vissa förloras eller förvanskas och/eller så kan de hamna väldigt tätt. Vissa broderier bör inte förminskas med mer än 25 % om de är mycket detaljerade. Broderier kan förstoras så att de blir större än bågen, så se till att broderiet ryms. Om broderiet är större än broderbågen kan maskinen inte sy det. Om ett broderi förstoras för mycket kan oregelbundenheter uppstå. Tryck då på kontrollcenter för att börja om på 100 % och ändra med ett lägre procenttal för bättre resultat. Beroende på hur mycket minne som nns kvar i maskinen kan vissa broderier vara alltför komplexa för att förstora eller förminska på maskinen. Använd broderprogrammet 4D för att ändra storlek på mycket stora och komplexa broderier. Programmet nns att köpa hos din lokala auktoriserade återförsäljare. Redigera broderi Börja alltid med det ursprungliga broderiet när du ska ändra storlek. Detta är för att säkerställa bästa möjliga stygnkvalitet. Om ett förstorat eller förminskat broderi sparas och sedan förstoras eller förminskas igen kan det bli oregelbundet. Börja alltid med ett broderi i ursprunglig storlek för bästa resultat vid resize. Tiden det tar för resize-processen varierar beroende på hur mycket du förstorar eller förminskar ett broderi och hur många stygn det innehåller. Det kan ta några minuter att ändra storlek på ett stort, komplext broderi. När du har tryckt på OK går det inte att avbryta. Då måste du vänta på att processen avslutas. Det spelar ingen roll i vilken ordning du väljer funktioner för att justera storlek, rotera, spegelvända etc. När du trycker på OK börjar maskinen alltid med att ändra storlek och lägger därefter till rotering, spegelvändning etc. Vi rekommenderar att du förstorar/förminskar istället för att använda resize om broderiet ska ändras mindre än 20 %, samt även för broderier som är digitaliserade med enkla eller tredubbla stygn, som till exempel korsstygnsbroderier. I det här fallet vill du inte lägga till stygn i broderiet du vill bara göra det större eller mindre genom att ändra storlek på de ursprungliga stygnen. 7:8

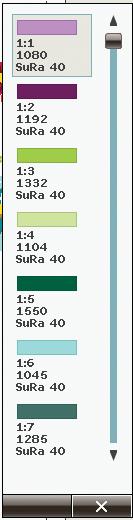

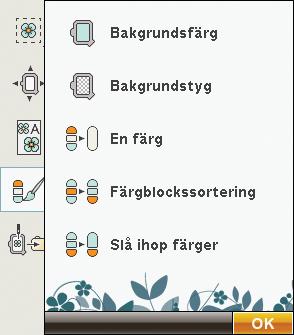

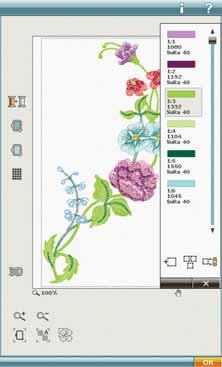

95 Redigera färg Tryck på ikonen för att öppna redigera färg. Byt trådfärg I byt trådfärg kan du redigera färgerna i broderiet. Varje färgblock beskrivs i färgblocksförteckningen till höger på skärmen. Exempel: 1:2, trådnummer 2398, SuRa 40: 1:2 betyder att den andra trådfärgen i det först nedladdade broderiet är Sulky Rayon 40. Tryck på det färgblock som du vill ändra i färgblocksförteckningen. Tryck på ikonen för byt trådfärg, för att öppna ett fönster med 64 olika färgval. Välj en ny färg genom att trycka på den och sedan på OK. Fönstret stängs och den nya färgen anges i färgblocksförteckningen samt på broderiet. Markera mer än ett färgblock Om du vill ändra mer än ett färgblock åt gången trycker du på ikonen markera/avmarkera och sedan på de färgblock du vill markera/avmarkera. Tryck på ikonen markera allt om du vill ändra alla färgblocken på samma gång. Markera/avmarkera aktiveras automatiskt. När du vill avmarkera ett färgblock trycker du på det i listan. Om du vill avaktivera funktionen markera/avmarkera och avmarkera alla färgblock trycker du på ikonen. Använd markera samma om du vill ändra alla färgblock i samma färg på samma gång. Tryck först på det färgblock du vill ändra och sedan på markera samma. Då markeras alla färgblock i just den färgen i färgblocksförteckningen. Markera/avmarkera aktiveras automatiskt. Om du trycker på markera samma när minst två olika färgblock är markerade, markeras alla färgblock med de valda färgerna. Redigera broderi Byt trådfärg Bakgrundsfärg Bakgrundstyg Rutnät Markera/ avmarkera Redigera färg Markera allt Markera samma Visning på skärmen av markerade och ickemarkerade färgblock Markerade färgblock visas i 2-dimensionellt eller 3-dimensionellt läge. Färgblock som inte är markerade visas som färgpunkter på skärmen. På så sätt är det lätt att se vilka färgområden i broderiet som kommer att ändras. Bakgrundsfärg Tryck på bakgrundsfärg när du vill ändra den aktuella bakgrundsfärgen. Då öppnas ett fönster där du kan välja bland 64 färger. Rutnät Tryck på ikonen för rutnät för att aktivera/avaktivera rutnätet i broderfältet. Rutnätet används som stöd vid kombinationer eller placering av broderier. Avståndet mellan rutnätets linjer motsvarar maximalt 20 mm. Om du zoomar in broderfältet minskar avståndet mellan linjerna till 10 mm respektive 5 mm, vilket anges med tunnare linjer. Bakgrundstyg Tryck på bakgrundstyg när du vill aktivera/avaktivera bilden av bakgrundstyg på den optimala interaktiva skärmen. 7:9

96 Redigera sömprogram Om du trycker på ikonen för redigera sömprogram öppnas ett fönster där du kan redigera ett sömprogram som du har skapat. Du kan lägga till eller ta bort sömmar. Om du har programmerat sömmar i broderläget kan du spara sömmarna som en del av ett broderi. Dessa kan bara sys i broderläget. Spara ett sömprogram i broderläget Tryck på sömmenyn för att öppna startmenyn. Programmera sömmen och tryck på OK i nedre, högra hörnet av skärmen. Då kommer du åter till redigera broderi. Tryck på ikonen Spara i Mina broderier för att spara sömprogrammet i Mina broderier. Ett sömprogram som har skapats i broderläget kan inte öppnas i sömnadsläget. Läs mer om hur man programmerar en söm i kapitel 5. Helskärm För att se broderiet i så stor visning som möjligt används helskärmsfunktionen. Broderiet täcker då hela skärmen. Tryck på skärmen en gång för att stänga. Växla mellan 2-dimensionell/ 3-dimensionell visning I 2-dimensionellt läge laddas broderierna snabbare på skärmen och det är lättare att se färgblocken i broderiet. 3-dimensionellt läge ger en mer verklighetstrogen bild av broderierna, med skuggor och djup. Tryck på 3D-ikonen för att växla till 3-dimensionellt läge. Ikonen markeras. Tryck på ikonen igen när du vill avmarkera den och gå tillbaka till 2-dimensionellt läge. Redigera broderi Zooma Zooma Zooma in eller ut broderfältet. Använd zooma in (+) för att få en närbild av en del i broderiet. Använd för att zooma ut. Zooma in Zooma ut Zooma broderbågen/zooma alla Med zooma broderbågen justeras broderfältet så att det passar den valda broderbågen. Med zooma alla visas hela broderiet/broderierna i broderkombinationen. Zooma ruta Tryck och dra med pekpinne i broderfältet på skärmen och rita en ruta. Då zoomas just det området in på skärmen. Obs! När du zoomar in blir broderiet väldigt förstorat. Tryck på panorera för att se en speci k del av broderiet. Tryck och dra på skärmen eller använd pilarna i kontrollen för att hitta den del du vill arbeta med. Zooma broderbågen Zooma alla Zooma ruta 7:10

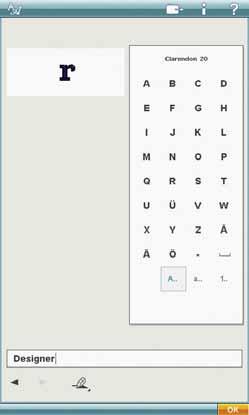

97 Programmering av broderteckensnitt Gå till redigera broderi och tryck på startmenyn för att öppna ett broderteckensnitt. Broderteckensnitten nns nedanför sömteckensnitten. Tryck på teckensnittsmenyn i det utökade verktygsfältet och välj ett broderteckensnitt i listan. När ett broderteckensnitt har valts i listan öppnas programmering av broderteckensnitt automatiskt. Du kan även öppna detta fönster för att justera en be ntlig text som redan nns i redigera broderi. Välj då text och tryck på ikonen redigera stygn. Obs! Om texten har skapats av sömteckensnitt öppnas programmeringsfönstret istället. Redigera broderi Redigera stygn Byt teckensnitt Använda Editor Använd pekpinnen och tryck på de bokstäver du vill lägga till i texten. Texten visas i textområdet, med markören på den aktiva bokstaven. Använd pilarna för att stega framåt och bakåt. Du kan ändra teckensnitt och storlek på hela texten genom att trycka på ikonen byt teckensnitt. Välj ett annan teckensnitt eller en annan storlek, så ändras hela texten du har skrivit. En förhandsgranskning av det valda teckensnittet visas i området för förhandsgranskning av teckensnitt. Lägga till en bokstav i en text Använd pilarna för att ytta markören till det ställe där du vill infoga en bokstav. Tryck på bokstaven, så läggs den in där markören är. Ta bort en bokstav Ta bort en bokstav genom att placera markören efter den bokstav som du vill radera. Tryck på ikonen ta bort. Tryck på ikonen ta bort och håll den nedtryckt för att ta bort all text som du har skrivit. Ett pop up-meddelande uppmanar dig att bekräfta borttagandet. Förhandsgranskning av teckensnitt Markör Textområde Ta bort Pilar 7:11

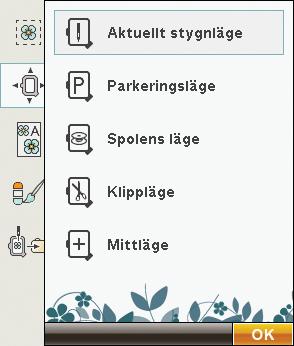

98 Justeringar Flytta till broderbågen Tryck på ytta till broderbågen för att ytta ett broderi som är utanför bågen in i broderområdet. Broderiet placeras så nära bågens innerkant som möjligt. Redigera broderi Parkeringsläge Tryck på ikonen för parkeringsläget så att broderarmen yttas till parkeringsläget för förvaring av broderenheten. Du måste ta bort broderbågen först. Flytta till parkeringsläget. Sidledes och längdledes spegelvändning Tryck på ikonen för sidledes spegelvändning för att spegelvända ett broderi horisontellt. Tryck på ikonen för längdledes spegelvändning för att spegelvända vertikalt. Ta bort När du trycker på ikonen ta bort raderas det valda broderiet/broderierna från broderfältet. Om er än ett broderi väljs öppnas ett pop up-meddelande där du ombeds bekräfta borttagandet. Tryck på ikonen ta bort och håll den nedtryckt för att ta bort alla broderier i broderfältet. Ett pop up-meddelande öppnas där du ombeds bekräfta borttagandet av alla broderier. Dubblera Ta bort Längdledes spegelvändning Sidledes spegelvändning Parkeringsläge Flytta till broderbågen Dubblera Tryck på ikonen dubblera för att göra en kopia av det valda broderiet/broderierna. Om du vill ha er än en kopia trycker du på ikonen och håller den nedtryckt, så öppnas ett pop up-fönster där du kan ange önskat antal kopior. Se sidan 7:13 7:15 för information om hur man väljer och väljer bort broderier. 7:12

99 Val av broderier När du laddar ner broderier i redigera broderi väljs det senast nedladdade broderiet som standard. Välj ett broderi För att välja ett broderi kan du antingen trycka på broderiet på skärmen eller på ikonen stega genom broderier. Med stega genom broderier kan du välja ett broderi på skärmen som du vill justera. Varje gång du trycker på stega genom broderier väljs nästa broderi i den ordning som de laddades ner. 1. I läget för redigera broderi, tryck på Start för att öppna det utökade verktygsfältet. Brodermenyn öppnas. 2. Välj ett broderi genom att trycka på det i rullgardinsmenyn. 3. Tryck på ikonen dubblera tre gånger. Det senaste broderiet är inramat med en röd ruta, vilket betyder att det är valt. 4. Tryck på ikonen stega genom broderier för att välja det första infogade broderiet. Varje gång du trycker på den ikonen väljs nästa broderi i den ordning som de laddades ner. 5. När du har valt broderiet som du vill ha kan du ta bort, dubblera, placera, förstora/förminska, spegelvända, ändra storlek med resize och/eller rotera. Det är bara det valda broderiet som påverkas av ändringarna. Redigera broderi Startmeny Stega genom broderier Markera allt Dubblera Ta bort Markera allt 6. Tryck på ikonen markera allt för att välja alla broderier. Då väljs alla broderier på skärmen. Nu kan du ytta, ta bort, dubblera, placera, förstora/förminska, spegelvända, ändra storlek med resize, rotera och/eller sätta in dem i en form. 7:13

100 Vallägen Det nns tre olika sätt att välja ett broderi på skärmen. Då får du möjlighet att välja en del av de nedladdade broderierna och göra förändringar enbart på dessa. Redigera broderi 1. Valt broderi (1) Broderiet är markerat med en heldragen röd linje. Du kan justera broderiet/ broderierna genom att förstora/förminska, rotera, sätta in broderierna i en form, göra resize och redigera valda broderier. 2. Markerad och vald Broderiet är markerat med en streckad röd linje. Du kan justera det markerade och valda broderiet. Om du trycker på ikonen markera/ avmarkera tas broderiet bort från de valda broderierna. 1 Valda broderier omges av en röd ruta. 3. Markerat broderi När du har två eller er broderier på skärmen kan du markera ett broderi. Det markerade broderiet omges av en streckad svart linje. Det påverkas inte av ändringar som förstora/ förminska och rotera. När du väljer ikonen markera/ avmarkera blir den svarta streckade rutan röd. Broderiet är nu markerat och valt. 2 3 Markerade och valda broderier omges av en röd streckad ruta. En svart streckad ruta runt ett broderi betyder att det är markerat och inte aktiverat. Avancerat val Markera/avmarkera Om du har laddat ner era broderier och bara vill ändra ett fåtal av dem kan du använda funktionen markera/ avmarkera. Tryck på ikonen markera/avmarkera för att aktivera funktionen. Markera och välj broderier genom att trycka på dem. Du kan även använda den här funktionen efter markera alla, för att ta bort ett eller era broderier från en grupp. Markera broderierna som du vill ta bort och klicka på markera/avmarkera för att välja bort dem. Gruppering/avaktivera gruppering Tryck på ikonen gruppering/avaktivera gruppering om du har valt två eller era broderier och vill kombinera dem för att justeras som ett broderi. En röd ruta omger alla broderier i gruppen. Tryck på gruppering/avaktivera gruppering en gång till för att stänga av grupperingen. Då blir de separata broderier igen. Stega genom broderier Markera allt Markera/ avmarkera Gruppering/ avaktivera gruppering 7:14

101 Välj broderi, övning I den här övningen får du lära dig hur du kan välja två av fyra broderier för att göra justeringar med dem. 1. Gå in på teckensnittsmenyn i det utökade verktygsfältet. Tryck på Kalligraphia 30. Fönstret redigera teckensnitt öppnas. 2. Gå in på nummermenyn och välj 1, 2, 3 och 4. Tryck på OK för att komma till redigera broderi igen. 3. Ikonen gruppering/avaktivera gruppering är aktiverad. Tryck på gruppering/avaktivera gruppering för att stänga av grupperingen av broderierna. Broderi 2, 3 och 4 har en heldragen röd ram som visar att de har valts. Broderi 1 har en streckad röd ruta som betyder att broderiet har markerats och valts. 4. Tryck utanför broderierna med pekpinnen så att du inte markerar något broderi. Tryck utanför broderiet en gång till för att avmarkera alla. Nu är inga broderier valda. Redigera broderi Stega genom broderier Markera/avmarkera Gruppering/ avaktivera gruppering 5. Nu ska broderierna 2 och 4 väljas. Tryck på broderi 2 med pekpinnen eller på ikonen stega genom broderier för att välja det. Tryck på ikonen markera/avmarkera. Broderiet blir markerat och valt, vilket visas med en röd streckad ruta. 6. Tryck på broderi 4 med pekpinnen för att markera det också. Då omges broderiet av en svart streckad ruta. Tryck på det en gång till eller tryck på markera/ avmarkera för att få broderi 4 markerat och valt. Nu kan du ytta, spegelvända, forma, ändra storlek med resize, förstora/förminska, rotera eller ta bort broderierna 2 och 4. 7:15

102 Pop up-meddelanden i redigera broderi Maximal antalet stygn har överskridits Mönsterkombinationen innehåller för många stygn. Mönsterkombinationen får innehålla högst stygn. Redigera broderi Mönsterkombinationen är för komplex Det här meddelandet visas av ett av följande skäl: Mönsterkombinationen innehåller för många färgblock. Det är för många broderier i kombinationen. Ett eller era broderier har grupperats och omgrupperats för många gånger. 7:16

103 8 Sy broderi

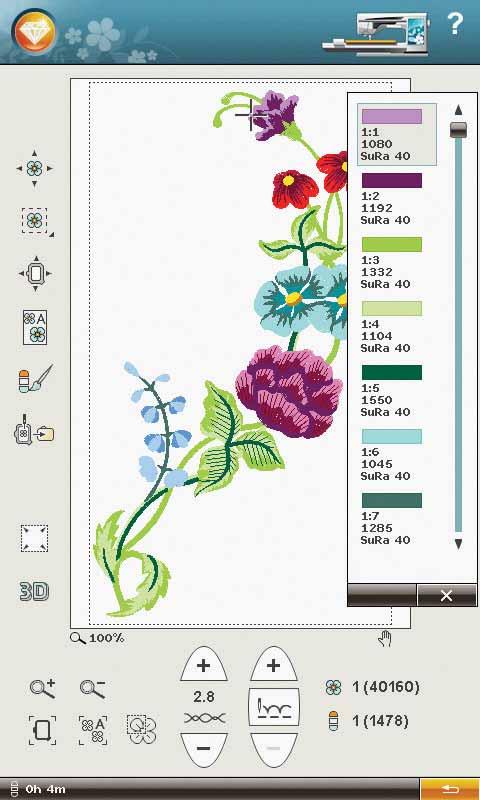

104 Gå in i läget för att sy broderiet För att sy dina broderier, tryck på GO-ikonen i nedre högra hörnet när du är i läge redigera broderi. Då kommer du till läge sy broderi. Broderenheten måste vara ansluten och rätt broderbåge fastsatt när maskinen ställs om till sy broderi. Sy broderi Sy broderi översikt över ikonerna Snabbhjälp Färgblocksförteckning Rullningslist Design Positioning Tråckla fast tyget i bågen Flytta broderbågen Färgblock Helskärm Färgfunktioner Smart Save Hörnkontroll Växla mellan 2-dimensionell/3- dimensionell visning Current Zoom Zooma ut Zooma in Antal stygn i mönsterkombinationen Zooma broderbågen Antal stygn i aktuellt färgblock Zooma alla Återstående brodertid i färgblocket Zooma ruta Gå till stygn Återgå till redigera broderi Stega stygn för stygn Trådspänning 8:2

105 Design Positioning Tryck på ikonen Design Positioning, för att öppna Design Positioning-fönstret. Med Design Positioning kan du placera ett broderi på en exakt punkt på tyget. Den används också när du vill sy ett broderi intill ett tidigare sytt motiv. Obs! Om du vill ytta broderiet i sy broderi, öppna Design Positioning-fönstret och ytta broderiet med kontrollen eller pekpinnen. Använd zooma och panorera för att säkerställa att broderiet placeras exakt där du vill ha det. Finjustera med hjälp av pilarna i kontrollen. Zooma markören Med zooma markören maximeras zoomningen och broderområdet panoreras så att markörens position hamnar mitt på skärmen. Hörnkontroll och mittkontroll Hörnkontroll kan användas för att se broderområdet genom att du trycker på vart och ett av de fyra hörnen. Du hittar broderiets mitt genom att trycka på ikonen ytta till centrum. Sy broderi Design Positioning Wizard Hörnkontroll Hörnkontroll Mittkontroll Hörnkontroll Hörnkontroll Design Positioning Zooma markören Kontroll 8:3

106 Använda Design Positioning Sy broderi DD_058.vp3 i en stor broderbåge. Tryck på X när broderiet är färdigsytt för att behålla motivet på skärmen. Tryck på ikonen Design Positioning, för att placera nästa broderi. Sy broderi Design Positioning Wizard, steg 1-4 Design Positioning Wizard När du trycker på någon av ikonerna för Design Positioning visas en text ovanför broderiet som förklarar varje steg. 1. Välja låsningspunkt på skärmen Tryck på nummer 1 för att välja en låsningspunkt. Placera den röda markören där du vill ha låsningspunkten i broderiet. 2. Flytta låsningspunkten på tyget Tryck på nummer 2. Den röda markören låses på skärmen. Den ändrar färg från röd till grå, med en ring runt låsningspunktens mitt. Nu kan du placera broderiet exakt där du vill ha det på tyget, med hjälp av pekpinnen eller kontrollen. Titta på broderiet i bågen och se hur den yttar sig när du använder pilarna för att placera broderiet precis där du vill ha det. Nålens position visar var låsningspunkten placeras på tyget. Använd kontrollen för att göra njusteringar. Obs! Tryck på OK i nedre högra hörnet när du är nöjd med broderiets placering. Fortsätt med steg 3 om du behöver justera broderiets vinkel. 3. Ställ in matchningspunkten på skärmen Tryck på nummer 3 för att aktivera matchningspunkten. Du kan kontrollera en andra position inom broderiet för att se till att broderiet ligger rätt och sedan göra ytterligare justeringar om det behövs. Titta på markören på skärmen för att välja matchningspunkt. Placera den röda markören där du vill ha matchningspunkten i broderiet. Broderbågen yttas så att nålen visar matchningspunkten. Använd kontrollen för att göra njusteringar. Kontroll 4. Rotera broderiet på tyget Tryck på nummer 4. Funktionen rotera väljs automatiskt. Använd pekpinnen eller kontrollen för att rotera broderiet runt låsningspunkten. Se på tyget i bågen och rotera broderiet tills nålen är exakt där du vill ha matchningspunkten. Tryck på OK. 8:4

107 Design Positioning-övning När du lägger till ett broderi till ett tidigare sytt broderi, eller när du ska passa in ett broderi på ett mönstrat tyg, är Design Positioning mycket användbart. 1. Välj broderi DD_058.vp3 och brodera i övre vänstra hörnet av broderbågen. Tryck på nummer 1. Använd pekpinnen eller kontrollpilarna för att ytta markören till det övre vänstra hörnet av broderiet. Tryck på Zooma markör för att maximera inzoomningen så att du ska kunna placera markören exakt där du vill ha den i broderiet. Välj Panorera för att ytta broderiet på skärmen utan att ytta markören. Välj placering igen för att ytta markören. 2. Tryck på nummer 2. Nu är markören låst. Flytta låsningspunkten till det övre vänstra hörnet av broderiet. Använd placeringsfunktionen och kontrollen för att ytta markören. Se broderbågen ytta sig tills nålen hamnar exakt ovanför den punkt där du vill att broderierna ska sammanfogas. När du är nöjd trycker du på OK för att stänga Design Positioning-fönstret och börja brodera. Sy broderi 3. Om du vill placera broderiet intill det tidigare sydda broderiet kan du välja en till matchningspunkt. Tryck på nummer 3 och ytta den röda markören till den punkt där du vill placera den andra matchningspunkten. Titta på skärmen och zooma in så mycket som behövs för att du ska kunna placera markören exakt där du vill ha den. 4. Tryck på nummer 4 för att rotera broderiet så att det hamnar intill det tidigare sydda broderiet. Kontrollera att nålen är i exakt rätt position på tyget. 5. Tryck på OK för att stänga Design Positioning och börja brodera. 8:5

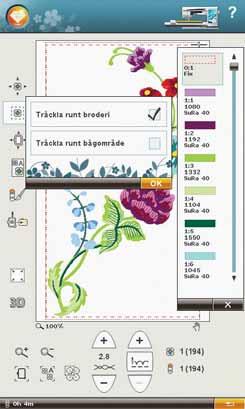

108 Tråckla i broderbågen Tråckelsömmen tråcklar fast tyget på det mellanlägg som är spänt i broderbågen. Detta är extra användbart vid brodering på tyg som inte går att spänna fast i broderbågen. Tråckelsömmen ger även stöd åt elastiska tyger. Tryck på tråckla fast i bågen när du vill sy med tråcklingsstygn runt broderiet. Tryck och håll knappen intryckt när du vill öppna fönstret tråckla broderi. Tråckla runt broderi Välj tråckla runt broderi om du vill sy tråcklingsstygn runt broderiet, som en kontur runt det område där broderiet ska placeras på tyget. Tråckla runt broderbågsområdet Välj tråckla runt broderbågsområdet om du vill tråckla en söm runt bågens inre kant. Om du vill fästa ett tyg extra mycket eller om du ska sy med någon speciell teknik, kan du välja båda tråcklingsalternativen. Obs! Tråcklingsstygnen läggs till i färgblocksförteckningen, med möjligheten att stega stygn för stygn och stega in och ut ur tråcklingsfärgblocken. Tråcklingsfärgblocken tas bort från färgblocksförteckningen när de har sytts. Obs! Du kan bara välja tråckling när du står på första stygnet i broderiet. Obs! Tryck på FIX på maskinen när du vill aktivera eller avaktivera de valda tråcklingsmetoderna. Flytta broderbågen Använd funktionerna ytta broderbågen, för att ytta broderarmen till olika positioner. Aktuellt stygnläge Tryck på ikonen aktuellt stygnläge för att återgå till aktuellt stygnläge och fortsätta brodera där broderingen avbröts. Du kan även trycka på Start/Stop-knappen en gång för att återgå till aktuellt stygnläge och börja brodera. Sy broderi Parkeringsläge Ta av broderbågen och välj parkeringsläget när du har sytt klart broderiet. Broderarmen sätts i rätt läge för förvaring. Använd parkeringsläget när du vill ytta broderarmen så att den inte är i vägen för sömnaden. Obs! Det är viktigt att broderbågen tas bort innan du väljer parkeringsläget så att den inte skadas. Spolens läge Tryck på spolens läge för att underlätta när du byter undertråd. Broderbågen yttas i riktning från dig så att du kan öppna spolluckan och byta spole. Obs! Du kan även trycka på knappen för mönsteromstart för att ytta broderbågen så att du kommer åt spolen. Trådklippningsläge Trådklippningsläget yttar broderbågen mot dig så att du lättare kan klippa av hoppstygn och jämna till tyget för sömnad med specialtekniker. Obs! Du kan även trycka på knappen för nålstopp upp/ner för att ytta broderbågen till trådklippningsläget. Mittläge Använd mittläget för att kontrollera var broderiets mittpunkt hamnar på tyget. 8:6

109 Sy broderi Helskärm För att se broderiet i så stor visning som möjligt används helskärmsfunktionen. Broderiet täcker hela skärmen. Tryck på skärmen en gång för att stänga. Ikonen för färgfunktioner Bakgrundsfärg Tryck på bakgrundsfärg när du vill ändra den aktuella bakgrundsfärgen. Då öppnas ett fönster där du kan välja bland 64 färger. Bakgrundstyg Tryck på bakgrundstyg när du vill aktivera/avaktivera bilden av bakgrundstyg på den optimala interaktiva skärmen. Monokrom (enfärgad) Tryck på ikonen för att aktivera monokromt broderi. Samtliga broderier visas i grå färg och maskinen stannar inte för färgblocksbyten. När du vill avaktivera monokromt broderi trycker du på ikonen igen. Obs! Om funktionen automatisk avklippning av hoppstygn har valts i SET Menu kommer den även att vara aktiverad mellan färgblocken. Obs! Du kan också trycka på STOP-knappen för att sy broderiet i en färg Färgblockssortering Stop Stop Stop Stop Färgblockssortering/ slå ihop färger Stop Färgblockssortering och slå ihop färger Färgblockssortering sorterar färgerna i en broderkombination så att alla block som är i samma färg sys samtidigt. Slå ihop färger ignorerar stoppen mellan färgblock med identisk färg. För att sortera färgblocken innan du broderar är det bara att trycka på ikonen färgblockssortering. 5 4 Stop 4 Stop Obs! Du måste färgblockssortera innan du börjar brodera. Om du vill att maskinen ska ignorera stoppen mellan identiska trådfärger, efter att ha använt färgblockssortering, tryck då på ikonen slå ihop färger. Du kan stänga av funktionerna genom att trycka på ikonen igen. Smart Save Tryck på Smart Save för att tillfälligt stanna för att spara broderiet vid broderingen eller stänga av maskinen innan det är klart. Smart Save registrerar och sparar alla justeringar i broderiet och du kan fortsätta att brodera senare. Ett broderi som sparas med Smart Save nns kvar i minnet tills det ersätts. Obs! Om du har valt Auto Smart Save i SET Menu avaktiveras den ikonen. Informationen om broderiet sparas med jämna mellanrum medan du broderar. Om maskinen stängs av eller det blir strömavbrott går det lätt att hämta broderiet igen för sömnad från samma läge. Gå in på startmenyn längst ner på broderiet och tryck på ikonen för Smart Save. Smart Save 8:7

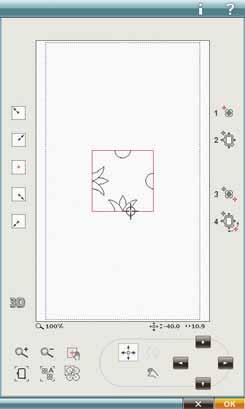

110 Hörnkontroll Hörnkontroll kan användas för att markera de fyra hörnen av broderiet, så att du kan se var det kommer att placeras på tyget. Tryck på ikonen för hörnkontroll. Varje gång du trycker på ikonen yttas broderbågen i följande ordning: överst till vänster, överst till höger, nederst till höger, nederst till vänster och sedan tillbaka till aktuellt stygnläge. Växla mellan 2-dimensionell/ 3-dimensionell visning I 2-dimensionellt läge laddas broderierna snabbare på skärmen och det är lättare att se färgblocken i broderiet. 3-dimensionellt läge ger en mer verklighetstrogen bild av broderierna, med skuggor och djup. Tryck på 3D-ikonen för att växla till 3-dimensionellt läge. Ikonen markeras. Tryck på ikonen igen när du vill avmarkera den och gå tillbaka till 2-dimensionellt läge. Zooma Zooma in/ ut Används för att zooma in och ut i broderfältet. Använd zooma in (+) för att få en närbild av en del i broderiet. Använd för att zooma ut och se hela broderiet. Zooma broderbågen/ zooma alla Med zooma broderbågen justeras broderfältet så att det passar den valda broderbågen. För att se broderiet i så stor visning som möjligt används zooma alla. Broderiet fyller hela broderfältet. Tryck på skärmen en gång för att stänga. Zooma ruta Tryck och dra med pekpinne i broderfältet på skärmen och rita en ruta. Då zoomas just det området in på skärmen. Återstående broderingstid för varje färg Beräknad återstående brodertid för aktuellt färgblock visas i timmar och minuter i nedre vänstra hörnet av skärmen. Trådspänningskontroll Vid brodering med specialtråd eller -tyg kan du behöva justera trådspänningen för bästa resultat. Trådspänningen kan justeras uppåt eller nedåt med hjälp av + och på trådspänningskontrollen. Sy broderi Smart Save Hörnkontroll Växla mellan 2-dimensionell/3- dimensionell visning Zooma in Zooma broderbågen Stega stygn för stygn-kontroll Tryck på + för att stega framåt och för att stega bakåt stygn för stygn. Använd minusikonen för att backa några steg om övertråden går av eller tar slut. Tryck och håll nedtryckt för att stega snabbare genom stygnen. Markören på skärmen följer stygnen i broderfältet. Stega stygn för stygn-kontroll Trådspänningskontroll Zooma ruta Zooma alla Zooma ut Återstående broderingstid för varje färg 8:8

111 Gå till stygn För att gå till ett speciellt stygn i ett färgblock är det bara att trycka i mitten av stega stygn för stygn-kontrollen. Ett pop up-meddelande öppnas där du kan ange ett stygnnummer. Stega stygn för stygn-kontrollen yttas då till det stygnnumret. Om den angivna siffran är för hög yttar maskinen till det senaste stygnet i färgblocket. Återgå till redigera broderi Tryck på den här ikonen för att återgå till redigera broderi och göra justeringar i broderiet/broderierna före broderingen. Ett pop up-meddelande öppnas med frågan om du vill återgå till redigera broderi eftersom ändringar du gör i sy broderi kommer att förloras. Sy broderi Antal stygn i mönsterkombinationen Aktuellt stygnläge i broderiet eller kombinationen visas intill blomman. Siffran inom parentes visar det totala antalet stygn i broderiet eller kombinationen. Antal stygn i aktuellt färgblock Aktuellt stygnläge i aktuellt färgblock visas intill bilden av färgblocket. Siffran inom parentes visar det totala antalet stygn i det aktuella färgblocket. Gå till stygn Antal stygn i mönsterkombinationen Antal stygn i aktuellt färgblock Återgå till redigera broderi Aktuellt färgblock Aktuellt stygn Färgblocksförteckning Alla färger i de nedladdade broderierna visas i den ordning de kommer att sys. Varje färg i förteckningen visas med färgordning och nummer. Trådtillverkare, tjocklek och färgnummer visas också. Använd rullningslisten för att se alla färger i förteckningen. För att gå till ett annat färgblock är det bara att trycka på det i färgblocksförteckningen. Trådtillverkare och trådnummer visas för broderier i.vp3- och.vip-format. Vid byte av trådfärg kan viss trådinformation förloras. Exempel: 1:2, 1192 SuRa 40, betyder att den andra trådfärgen i det först nedladdade broderiet är trådnummer 1192 i Sulky Rayon 40. Om du har frågor om andra förkortningar för trådtillverkare, öppna kon gureringsprogrammet för broderprogrammet 4D (installerat tillsammans med maskinens kommunikationsprogram) och ange Thread Manager. Där kan du hitta information om trådtillverkare och förkortningar för trådtyp. Återgå till redigera broderi för att ändra i färgblocksförteckningen. Färgblocksförteckning Aktuellt färgblock Rullningslist 8:9

112 Sy broderi Start/Stop Speed + och Automatiskt pressarfotslyft och extra lyft Stop Automatiskt pressarfot ner och vändläge FIX Trådklipp Mönsteromstart/ Åtkomst av spolen Nålstopp upp/ner/trådklippningsläge Funktionsknappar i sy broderi Speed + och Tryck på Speed + eller för att öka eller minska sömnads-/ broderhastigheten. Trycker du på Speed när du inte broderar, så anger ett pop up-meddelande den aktuella hastighetsinställningen. Hastigheten kan ställas in med hjälp av skjutreglaget i pop up-fönstret. Om du ändrar hastigheten medan du syr visas inget pop up-meddelande. Varje broderbågsstorlek har en förinställd broderhastighet. Broderhastigheten kan behöva sänkas vid sömnad med metalltrådar eller på ömtåliga tyger. STOP Tryck på STOP för att ta bort stopp för färgbyte, för att sy broderier i en och samma färg. FIX Tryck på FIX för att tråckla en ram runt brodererområdet eller för att fästa tyget på mellanlägget. Trådklipp Det automatiska trådklippet skär av trådarna och höjer pressarfoten. I slutet av ett färgblock klipps enbart övertråden av. När broderiet är klart skärs både över- och undertråd av automatiskt. Start/Stop Tryck på knappen för att starta och stanna när du syr eller broderar, utan att använda fotreglaget. Tryck på START/ STOP för att starta och sedan en gång till för att stanna. Nålstopp upp/ner/trådklippningsläge Om du trycker på nålstopp upp/ner i broderläget yttas bågen framåt, mot dig, för enkel avklippning av trådar. Mönsteromstart/åtkomst av spolen Tryck på mönsteromstart i sy broderi, så förs broderbågen bakåt för att du lätt ska komma åt spolen. Om du trycker på mönsteromstart igen yttas broderbågen tillbaka i läge och broderingen fortsätter från aktuellt stygnläge. Automatiskt pressarfot ner och vändläge Pressarfoten sänks automatiskt när du börjar sy/brodera. Tryck på automatiskt pressarfot ner i broderläget för att sänka pressarfoten precis så mycket att den kan glida över materialet. Automatiskt pressarfotslyft och extra lyft Tryck på automatiskt pressarfotslyft och extra lyft för att höja pressarfoten till det övre läget. Tryck en gång till för att höja pressarfoten till extra lyft-läget, så att det går lättare att sätta fast eller ta bort broderbågen. 8:10

113 Pop up-meddelanden om Sy broderi Kalibrering av broderenheten När broderenheten är fastsatt öppnas ett pop upmeddelande där du ombeds att ta bort broderbågen och rensa i maskinområdet för kalibrering av broderarmen. Du påminns också om att sätta fast pressarfot R. Obs! Det är mycket viktigt att du tar loss broderbågen, annars kan bågen eller broderenheten skadas vid kalibreringen. Sätt fast rätt broderbåge Om storleken på bågen som är fastsatt på maskinen inte stämmer med storleken som anges på skärmen kommer maskinen inte att brodera. Du måste byta båge till den storlek som anges eller ändra broderbågsinställningen så att den stämmer med den fastsatta bågen. Bågen måste sättas fast på rätt sätt om maskinen ska känna av den. Sätt fast broderbågens sidofäste i broderbågsfästet, framifrån och bakåt, tills den klickar fast. Du kan inte gå vidare till sy broderi utan att sätta fast den valda broderbågen ordentligt. Tom spole När undertråden nästan är slut stannar maskinen automatiskt och ett pop up-meddelande visas på skärmen. Obs! Det går att brodera tills tråden har tagit helt slut. Tryck på Start/Stop för att fortsätta brodera utan att stänga pop upmeddelandet om tom spole. Stäng pop up-fönstret. Byt den tomma spolen mot en spole med tråd och dra utstickande övertråd bakåt. Börja brodera igen genom att trycka på Start/Stop-knappen eller trampa på fotreglaget. Obs! Använd spolens läge för att lättare komma åt spolen. När spolen har placerats, tryck på aktuellt stygnläge för att ytta tillbaka broderbågen till läget där broderiet stannades. Kontrollera övertråden Maskinen stannar automatiskt om tråden tar slut eller går av. Trä om övertråden, stäng pop up-fönstret, gå tillbaka några stygn med hjälp av stega stygn för stygn-kontrollen och börja brodera igen. Sy broderi 8:11

114 Byta trådfärg När det är dags att byta övertråd stannar maskinen och övertråden klipps av. Byt spole och trä om maskinen. Nästa rekommenderade färgnummer visas i pop up-fönstret. Sy broderi Klippa av trådänden Efter att du har bytt tråd syr maskinen några stygn och stannar sedan så att du kan klippa av tråden. Obs! När automatiskt trådklipp av hoppstygn väljs i SET Menu klipps trådänden av automatiskt. Ta bort trådänden som har klippts av. Broderiet är färdigt rensa skärmen? När broderiet är färdigt får du frågan om du vill rensa skärmen. Om du trycker på OK raderas broderierna och du kommer tillbaka till redigera broderi. Tryck på avbryt för att komma tillbaka till broderiet och fortsätta i sy broderi. Design Positioning Höj nålen Om du sänker nålen med handhjulet för att kontrollera nålpositionen på tyget, visas ett pop up-meddelande om du försöker justera broderbågens position. Markera rutan om du vill kunna njustera broderbågens position med nålen sänkt. Obs! Kontrollera att nålen be nner sig ovanför tyget så att nålen och tyget inte skadas. Obs! Varningen kan inte avaktiveras när nålen be nner sig under stygnplåten. 8:12

115 9 File Manager

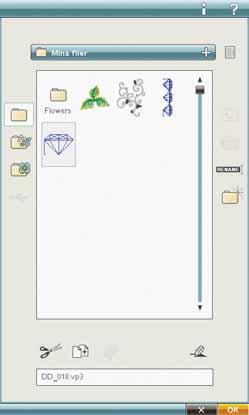

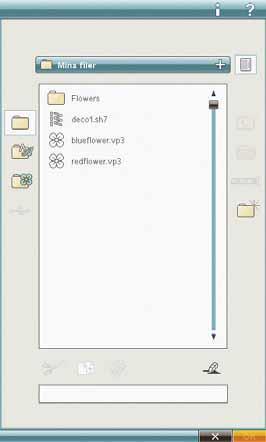

116 File Manager File Manager File Manager används för att öppna, organisera, lägga till, ytta, ta bort och kopiera dina broderier, teckensnitt och stygn ler. Använd antingen det inbyggda minnet eller en extern enhet som är ansluten till maskinen för att spara broderier och ler. Snabbhjälp Lista Rullgardinsmeny Valbar yta Mina ler Gå upp en mappnivå Mina teckensnitt Öppna mapp Mina broderier Externa enheter Byt namn på en l- eller mappnivå Skapa ny mapp Namn på vald l Klipp ut Kopiera Klistra in Ta bort Avbryt OK 9:2

117 Tillgängligt minne I det inbyggda minnet kan du spara broderier, teckensnitt, sömmar och andra ler. Öppna File Manager och tryck på snabbhjälp och sedan på antingen Mina ler, Mina teckensnitt eller Mina broderier för att kontrollera hur mycket plats som nns kvar i det inbyggda minnet. Ett pop up-meddelande visar hur mycket minne som nns ledigt. Maskinen kan ladda ner följande lformat:.shv,.dhv,.vp3,.vip,.hus,.pec,.pes,.pcs,.xxx,.sew,.jef,.exp,.10* och.dst (broder ler).sh7 (stygn ler).vf3 (broderteckensnitts ler).wav (ljud ler).txt- och.htm/html- ler Bläddra i File Manager Tryck på ikonen för File Manager i det utökade verktygsfältet för att öppna. I det inbyggda minnet nns det tre mappar: Mina ler, Mina teckensnitt och Mina broderier. Du kan även utforska externa enheter som är anslutna till USB-portarna. Ikonen för extern enhet är bara tillgänglig när en enhet är ansluten till maskinen. Tryck på någon av ikonerna för att visa innehållet i den valbara ytan. Sökvägen till den öppna mappen nns i rullgardinsmenyn. Broder ler, broderteckensnitts ler och sömteckensnitts ler visas som miniatyrbilder eller ikoner. File Manager Sömmeny Brodermeny Teckensnittsmeny Snabbhjälp Information SET Menu File Manager EMBROIDERY ADVISOR Lista Lista Tryck på ikonen lista när du vill visa lerna i den aktuella mappen i alfabetisk ordning. Filnamnet och ltypen visas för varje l. Tryck på lista en gång till om du vill gå tillbaka till miniatyrer/ikoner. Mina ler Fyll Mina ler med broderier, teckensnitt, egna anpassade broderier, sömprogram, text ler eller andra ler som du vill spara. I det här kapitlet visar vi hur du kan arrangera Mina ler så att du enkelt hittar dina favoriter. Mina ler Mina teckensnitt Mina broderier Mina teckensnitt Spara broderteckensnitts ler och sömteckensnitts ler i Mina teckensnitt. Du kommer åt teckensnitten via det utökade verktygsfältet och Mina teckensnitt i File Manager. Du kan inte skapa mappar i Mina teckensnitt. Obs! Broderteckensnitten som nns i maskinen vid leverans ingår även i exempel-cd:n för DESIGNER DIAMOND, så du kan återinstallera alla broderteckensnitt om du raderar dem i symaskinsminnet. 9:3

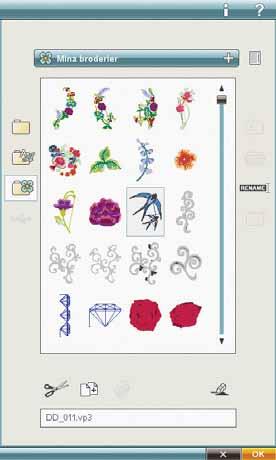

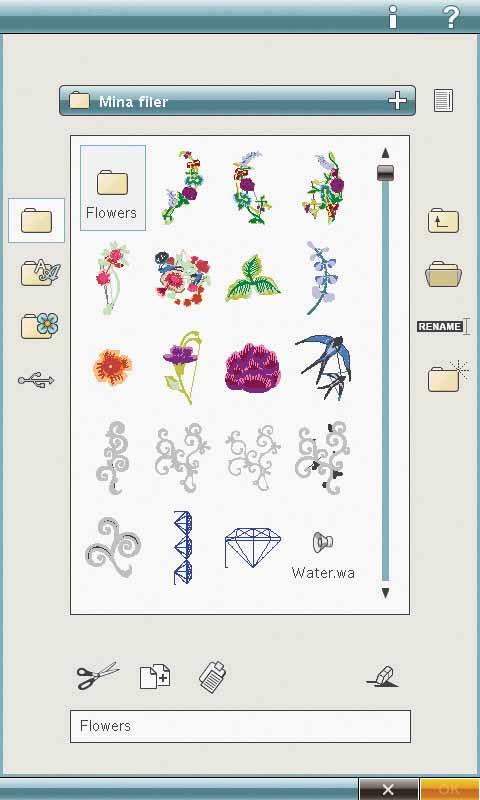

118 File Manager Mina broderier Spara broder ler i Mina broderier. Du kan inte skapa mappar i Mina broderier. Du kommer åt brodermenyn via det utökade verktygsfältet och Mina broderier i File Manager. Obs! Broderierna som nns i maskinen vid leverans ingår även i exempel-cd:n för DESIGNER DIAMOND, så du kan återinstallera alla broderier om du raderar dem i symaskinsminnet. Obs! Om du vill öppna era broderier samtidigt är det bara att klicka på dem som du vill öppna. Tryck på det sista broderiet och håll nedtryckt. Samtliga broderier som du har valt öppnas i redigera broderi. Mina broderier Extern enhet Ikonen för extern enhet är bara aktiverad när en enhet är ansluten till USB-porten. Tryck på extern enhet för att visa alla anslutna enheter. Du kan ha datorn och en annan extern enhet, som till exempel USB Embroidery stick, anslutna samtidigt. Använd en USB-hubb för att ansluta era enheter samtidigt. Tryck på enheterna för att se innehållet. Obs! Besök din HUSQVARNA VIKING -återförsäljare eller gå in på för att se vilka externa enheter som stöds av maskinen. USB Embroidery stick Dator Cd-enhet Används för att spara ler och/eller ytta ler till och från datorn. Ladda ner broderier eller andra ler direkt från datorn. Alla typer av ler kan sparas här. Ladda ner eller kopiera ler från en extern cdenhet. 9:4

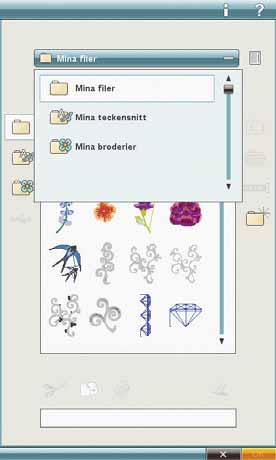

119 File Manager Öppna en mapp För att öppna en mapp väljer du den och trycker sedan på ikonen öppna mapp, alternativt trycker på mappen och håller nedtryckt. Innehållet i mappen visas i den valbara ytan. Öppna en l För att öppna en l klickar du på len med pekpinnen och trycker på OK. Du kan även trycka på len och hålla nedtryckt för att öppna den. Rullgardinsmeny Gå upp en mappnivå Öppna mapp Gå upp en mappnivå Använd ikonen gå upp en mappnivå för att gå upp genom nivåerna i mappen. Du kan gå upp ända till första nivån. I den valbara ytan ser du ler och mappar för varje nivå som du passerar. Mappstruktur Tryck på området i rullgardinsmenyn för att öppna ett rullgardinsfönster som visar mappnivåerna ner till den aktuella mappen. Gå tillbaka genom nivåerna genom att trycka på en mapp på en annan nivå. Använd ikonen för extern enhet för att växla mellan externa enheter, som till exempel datorn och en USB Embroidery stick. 9:5

120 Organisera Skapa en ny mapp Tryck på ikonen skapa ny mapp för att skapa en ny mapp. Ett pop up-meddelande öppnas där namnet kan anges för den nya mappen. File Manager Byt namn på en l eller en mapp För att ändra namn på en mapp trycker du på mappen och därefter på ikonen byt namn på en l eller en mapp. Ett pop up-meddelande öppnas där det nya namnet kan anges för len eller mappen. Flytta en l eller en mapp Använd klipp ut och klistra in för att ytta en l eller mapp till en annan plats. Välj en l eller mapp och tryck på klipp ut. Öppna den mapp där du vill placera len eller mappen. Tryck på klistra in. Filen eller mappen sparas nu på en ny plats och är borttagen från den tidigare mappen. Byt namn på en l eller en mapp Skapa ny mapp Kopiera en l eller en mapp Använd kopiera och klistra in för att kopiera en l eller mapp till en annan plats. Välj en l eller mapp och tryck på kopiera. Öppna den mapp där du vill placera len eller mappen. Tryck på klistra in. Filen eller mappen nns nu på en ny plats och den ursprungliga len eller mappen nns fortfarande kvar i den mapp som den kopierades från. Ta bort en l eller en mapp För att ta bort en l eller en mapp markerar du den och trycker sedan på ta bort. Ett pop up-meddelande uppmanar dig att bekräfta borttagandet. Om en mapp tas bort raderas alla ler i mappen. Klistra in Kopiera Klipp ut Ta bort 9:6

121 Pop up-meddelanden om File Manager Audiospelare Du kan lyssna till ett ljud när du bläddrar i File Manager. Ljud ler kan sparas i Mina ler. När du väljer en ljud l i File Manager öppnas den i audiospelaren. Tryck på startikonen för att spela upp ljudet. Obs! Du kan enbart spela upp PCM-kodade WAVE- ler. För bästa resultat ska len vara 8-bitars mono. Maskinen stöder inte komprimerade ljud ler. Ta bort en l eller en mapp Maskinen uppmanar dig att bekräfta när du har valt att ta bort en l eller en mapp. Detta motverkar att något tas bort av misstag. File Manager Mappen nns redan Du kan inte skapa en ny mapp med samma namn som en annan mapp på samma nivå. Skapa mappen på en annan nivå eller ange ett annat namn för mappen. Minnet är fullt Maskinen kan spara ler i det inbyggda minnet. När minnet är fullt kan du ytta lerna till en extern enhet med hjälp av funktionerna klipp ut och klistra in. När endast 15 % av minnet är ledigt varnar maskinen en gång. Om du fortsätter att fylla minnet kommer du inte att påminnas någon mer gång förrän minnet är helt fullt. 9:7

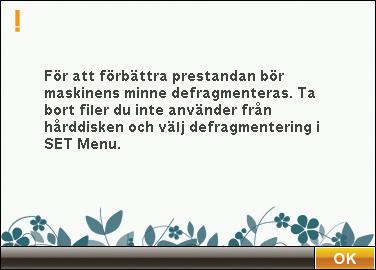

122 Systemet upptaget När maskinen laddar ner, sparar eller yttar ler eller utför en tidskrävande funktion visas ett timglas. File Manager Ogiltig ltyp för den här mappen Endast broderier kan sparas i Mina broderier och endast teckensnitts ler i Mina teckensnitt. Välj rätt mapp för de olika ltyperna. Defragmentering av maskinminnet För att optimera symaskinens funktion kan du ibland behöva defragmentera minnet. Ett pop up-meddelande upplyser om när detta bör ske. Gå in på maskininställningar under SET Menu och klicka på Defragmentering av maskinminnet för att sätta igång. Defragmenteringen kan ta upp till 45 minuter att genomföra. 9:8

123 10 Underhåll

124 Rengöring av maskinen För att din symaskin ska fungera väl bör du rengöra den ofta. Den behöver inte smörjas (oljas). Torka av maskinens utsida med en mjuk trasa för att rengöra den från damm och ludd. Torka av skärmen med en ren, mjuk och fuktig trasa. Rengör spolområdet Obs! Sänk matartänderna genom att trycka på pressarfot upp och extra lyft. Stäng av maskinen. Ta bort pressarfoten och luckan till spolkorgen. Placera skruvmejseln under stygnplåten som på bilden och vrid den försiktigt för att lossa stygnplåten. Rengör matartänderna med borsten som nns bland tillbehören. Underhåll Rengör under spolområdet Området under spolkorgen ska rengöras när du har sytt era sömnadsprojekt eller när du märker att ludd har samlats runt spolkorgen. Ta bort spolhållaren (A), som täcker den främre delen av spolkorgen, genom att lyfta upp den. Lyft upp spolkorgen (B) ur maskinen. Rengör med borsten. Obs! Var försiktig när du rengör runt det automatiska trådklippet (C). Sätt tillbaka spolkorgen och spolhållaren. Obs! Blås inte i och runt spolkorgen. Damm och ludd åker då längre in i maskinen. C A B Sätt tillbaka stygnplåten Med matartänderna sänkta placeras stygnplåten så att den passar in i skåran på baksidan (D). Tryck ner stygnplåten tills den klickar på plats. Sätt på luckan till spolkorgen. D 10:2

125 Underhåll Felsökning I felsökningsguiden nner du lösningar på problem som du kan ha med maskinen. För ytterligare information, kontakta din lokala auktoriserade HUSQVARNA VIKING -återförsäljare som gärna hjälper till. Problem/orsak Generella problem Åtgärd Undertrådsvarningen fungerar inte? Ta bort ludd från spolområdet och använd endast originalspolar från HUSQVARNA VIKING som är godkända för den här symaskinsmodellen. Trådklippet fungerar inte? Ta bort stygnplåten och borsta bort ludd från spolområdet. Aktivera automatiskt trådklipp i SET Menu. Tyget matas inte? Kontrollera att maskinen inte är inställd för frihandssömnad i sömnadsinställningarna i SET Menu. Felaktiga, oregelbundna eller täta stygn? Avaktivera sömnadsinställningarna tvillingnålssäkerhet och stygnbreddsbegränsning i SET Menu. Nålen går av? Sätt i nålen rätt, enligt beskrivningen i kapitel 2. Maskinen syr inte? Kontrollera att alla kontakter sitter i ordentligt både i maskinen och i vägguttaget. Skärmen är avstängd? Tryck på skärmen för att aktivera den. Stäng av skärmsläckaren i SET Menu. Ikonerna på skärmen aktiveras inte när man trycker på Kalibrera skärmen. Kalibrering görs från SET Menu. dem? Sy-/brodermaskinens skärm och/eller funktionsknappar reagerar inte vid tryckning? Maskinens uttag och funktionsknappar kan vara känsliga för statisk elektricitet. Om skärmen inte reagerar när du trycker på den kan du pröva att stänga av och sätta på maskinen igen. Kontakta din auktoriserade HUSQVARNA VIKING -återförsäljare om problemen kvarstår. Maskinen hoppar över stygn. Satte du i nålen riktigt? Sätt i nålen rätt, enligt beskrivningen i kapitel 2. Satte du i en felaktig nål? Använd nålsystem 130/705 H. Är nålen böjd eller trubbig? Sätt i en ny nål. Trädde du maskinen på rätt sätt? Kontrollera trädningen. Används rätt pressarfot? Sätt fast rätt pressarfot. Är nålen för smal för tråden? Byt nål. Övertråden går av. Satte du i nålen riktigt? Sätt i nålen rätt, enligt beskrivningen i kapitel 2. Satte du i en felaktig nål? Använd nålsystem 130/705 H. Är nålen böjd eller trubbig? Sätt i en ny nål. Trädde du maskinen på rätt sätt? Kontrollera trädningen. Är nålen för smal för tråden? Byt nål till rätt storlek för tråden. Använder du en tråd av dålig kvalitet med knutar eller tråd som har blivit uttorkad? Byt till en ny kvalitetstråd, köpt hos en auktoriserad återförsäljare av HUSQVARNA VIKING. Används rätt trådskiva? Sätt på en trådskiva i rätt storlek för den aktuella trådrullen (se kapitel 2). Är trådrullehållaren inställd i bästa läge? Pröva att ställa in trådrullehållaren i ett annat läge (vertikalt eller horisontellt). Är stygnplåtens hål skadat? Byt stygnplåt. 10:3

126 Underhåll Undertråden går av. Satte du i spolen riktigt? Är stygnplåtens hål skadat? Är det mycket ludd i spolområdet? Har undertråden spolats på rätt sätt? Kontrollera undertråden. Byt stygnplåt. Ta bort ludd från spolområdet och använd endast originalspolar som är godkända för den här symaskinsmodellen. Spola en ny spole med undertråd. Sömmen har ojämna stygn. Är trådspänningen rätt inställd? Använder du för tjock eller grov tråd? Är undertråden jämnt spolad? Används rätt typ av nål? Kontrollera övertrådsspänningen och trädningen. Byt tråd. Kontrollera spolningen av undertråd. Sätt i en lämplig nål på rätt sätt, enligt beskrivningen i kapitel 2. Maskinen matar inte eller matar ojämnt. Trädde du maskinen på rätt sätt? Har det samlats ludd mellan matartänderna? Är maskinen inställd för frihandssömnad? Kontrollera trädningen. Ta bort stygnplåten och rengör matartänderna med en borste. Stäng av frihandssömnad i inställningarna i SET Menu. Broderiet vrider sig. Har tyget spänts fast ordentligt i broderbågen? Sitter den inre broderbågen ordentligt fast i den yttre broderbågen? Är det gott om utrymme runt friarmen? Tyget ska sitta stramt i bågen. Spänn fast tyget så att den inre broderbågen är helt inskjuten i den yttre broderbågen. Rensa området runt broderenheten. Broderiet har veckat sig. Använde du ett tillräckligt stabilt mellanlägg under tyget? Se till att använda rätt typ av mellanlägg för sömnadstekniken och materialet. Maskinen broderar inte. Är broderenheten fastsatt? Används fel broderbåge? Kontrollera att broderenheten är ordentligt fastsatt i urtaget. Skjut fast rätt broderbåge. Lämna in symaskinen på service regelbundet hos din lokala auktoriserade återförsäljare! Om du har följt felsökningsinformationen och fortfarande har problem bör du ta med dig symaskinen till din återförsäljare. Om det är något speci kt problem är det till stor hjälp om du testsyr med tråd på en restbit av tyget du använder och tar med det till din återförsäljare. En provlapp ger ofta bättre information än ord. Reservdelar och tillbehör som inte är original Garantin täcker inte fel och skador som orsakas av att annat än originaldelar och -tillbehör har använts. 10:4

127 Index 4-vägssömmar... 3:3, 4:18 8-vägssömmar... 3:4, 4:19 A Adjustable E LIGHT...1:6, 2:3, 3:11 Aktuellt stygnläge...8:6 Aktuell zoomning...8:2 ALT...4:2, 4:7, 5:2 Ansluta broderenheten...6:3 Ansluta fotreglaget...2:2 Ansluta maskinen till datorn...2:13 Ansluta till eluttaget...2:2 Ansluta till och koppla från en USB-port...2:12 Anslutningar för nätsladd...1:6 Antal objekt...7:5 Antal stygn i aktuellt färgblock... 8:2, 8:9 Antal stygn i mönsterkombinationen... 8:2, 8:9 Applikationssömmar... 1:15, 3:3 Asymmetriska tvillingnålar...2:10 Audiospelare...9:7 Automatisk avklippning av hoppstygn... 6:4, 6:6 Automatisk knapphålsmätare... 1:10, 2:5 Automatiskt pressarfot ner och vändläge. 1:6, 3:14, 4:9, 8:10 Automatiskt pressarfotslyft...3:8 Automatiskt pressarfotslyft och extra lyft... 1:6, 3:14, 4:9, 8:10 Automatiskt pressarfotstryck...1:3, 3:6, 4:9 Automatiskt trådklipp...3:7 Automatiskt trådklipp av hoppstygn...3:7 Auto Smart Save... 3:9, 8:8 Avbryt...3:12 Avbryta spara...5:5 AV/PÅ... 1:6, 2:2 Avstånd...7:5 B Backmatning... 1:6, 3:15 Backmatningsindikator...1:6 Bakgrundsfärg... 7:9, 8:7 Bakgrundstyg... 7:9, 8:7 Balans...4:8 Balansbredd...3:6 Balansinställningar...3:6 Balanslängd...3:6 Barnsömmar... 1:15, 3:3 Bibehåll typ av fyllyta...7:7 Blindsömsfot D...1:9 Blixtlåsfot E...1:9 Block (teckensnitt)...1:18 Bläddra i File Manager...9:3 Bläddra igenom menyerna...4:2 Bläddra till starten...5:2 Bläddra uppåt...5:2 Underhåll Borste...1:8 Bottenplatta...1:6 Broderarm...1:7 Broderbåge... 1:8, 6:2 Broderbågens kontakt...6:2 Broderbågsfäste...1:7 Broderenhet...6:2 Broderenhetsuttag...1:7 Broderfot R...1:10 Broderier...7:13 Broderiet är färdigt rensa skärmen...8:12 Broderläget... 3:2, 3:14 Brodermeny... 3:3, 3:4, 6:5, 7:3, 9:3 Brodernål...2:10 Broderområde...7:2 Brodertråd... 1:9, 2:11 Brush Line (teckensnitt)...1:18 Byta nål...2:9 Byta pressarfot...2:9 Byta trådfärg...8:12 Byt namn på en l eller en mapp... 9:2, 9:6 Byt trådfärg...7:9 C Cd-enhet...9:4 Cyrillic (teckensnitt)...1:18 D Dator...9:4 Datoranslutning...2:13 Defragmentering av maskinminnet... 3:9, 9:8 Dekorativa taperingsömmar... 1:18, 4:22 Dekorsömmar... 1:16, 3:3 Dekorsömsfot B... 1:9, 1:10 Designer Diamond exempelhäfte...6:3 DESIGNER DIAMOND exempel-cd...1:9 DESIGNER DIAMOND exempelhäfte...1:9 DESIGNER Crown Hoop...1:8 DESIGNER Royal Hoop...1:8 DESIGNER Splendid Square Hoop...1:8 Design Positioning...8:2, 8:3, 8:5 Design Positioning Wizard...8:4 Design Shaping...7:2, 7:5, 7:6 Dubblera... 5:2, 7:2, 7:5, 7:12 Dubblera en söm eller en bokstav...5:4 E Editor...7:11 Ej elastiskt eller elastiskt...4:3 Ej elastiskt kraftigt...4:3 Ej elastiskt normalt...4:3 Ej elastiskt tunt...4:3 Ej programmerbar söm...5:8 Elastiska trådar...2:7 Elastisk fåll...4:14 10:5

128 Elastiskt kraftigt...4:3 Elastiskt normalt...4:3 Elastiskt tunt...4:3 EMBROIDERY ADVISOR...3:3, 3:5, 7:3, 9:3 Embroidery Machine Communication-cd...2:12 Ersätt ett stygn eller en bokstav...5:4 Ersätt stygnplåten...10:2 Exclusive EMBROIDERY ADVISOR..3:3, 3:5, 7:3, 9:3 Exclusive SEWING ADVISOR... 4:2, 4:3 EXCLUSIVE SENSORSYSTEM...2:9, 3:14, 4:9 Extended SEWING ADVISOR... 4:2, 4:4 Extern enhet...9:4 Extra trådrullehållare...1:6, 2:4, 2:6, 2:8 F Fack för tillbehör...1:7 Felsökning...10:3 File Manager... 3:3, 3:5, 4:5, 5:2, 7:3, 9:2, 9:3 Filtbricka...1:8, 2:6, 2:7, 2:8 FIX...1:6, 3:14, 8:10 Fix Auto...3:8 Fjädrande frihandssömnad...3:8 Flytta broderbågen... 8:2, 8:6 Flytta en l eller en mapp...9:6 Flytta till broderbågen... 7:2, 7:12 Flytta till hörn...8:3 Former...7:5 Fotreglage...1:6, 1:9, 2:2 Friarm... 1:7, 2:3 Frihandssömnad...2:9 Frikopplingsknapp för broderenheten...1:7 Funktionsknappar...3:13, 7:4, 8:10 Fåll... 4:4, 4:14 Färgblock...8:2 Färgblocksförteckning...8:2 Färgfunktioner... 8:2, 8:7 Färgsortering...8:7 Förhandsgranska horisontellt...5:2 Förhandsgranskning...5:4 Förstora broderi...7:7 Förstora/förminska... 7:2, 7:4 Förstoringsglas...2:5 Förtrådspänning...1:6, 2:5, 2:6, 2:7 G Garantikort...1:9 Genvägar...2:14 Glidfot H...1:9 Gruppering/avaktivera gruppering... 7:2, 7:14 Gå till stygn...8:9 Gå upp en mappnivå... 9:2, 9:5 H Handhjul...1:6 Handtag...1:7 10:6 Underhåll Helskärm... 7:2, 7:10, 8:2, 8:7 Hiragana (teckensnitt)...1:18 Hobbysömmar... 1:17, 3:3 Hoop Ease...1:8 Horisontell trådrullehållare... 2:5, 2:6 Hållare för pekpinne...1:6 Högerjustering...7:5 Höja pressarfoten...4:9 Hörnkontroll...8:2, 8:3, 8:8 I Immateriell egendom...10:11 Inbyggda USB-portar...1:6 Inbyggd nålträdare... 1:7, 2:5 Inbyggt måttband...1:6 Index...3:12 Infoga en söm eller en bokstav...5:4 Information... 3:3, 4:5, 5:2, 7:3, 9:3 Informationsmeny...3:12 Innerbåge...6:2 Installation av drivrutinerna...2:13 Installation av programvaran...2:13 Installationskod...2:13 Instruktionsbok...1:9 J Jeansfåll...4:14 Jeansnål...2:10 Justera hela programmet...5:4 Justera text och stygn...5:4 Justeringsfötter... 1:7, 6:3 Jämnt fördelade...7:5 K Kalibrera...6:3 Kalibrering av broderenheten...8:11 Kant/quiltlinjal...1:8 Kantsömsfot J...1:10 Kategori...3:12 Klippa av trådänden...8:12 Klippbart mellanlägg...2:11 Klistra in... 9:2, 9:6 Klämmor...1:8 Knapp...4:4 Knapp för trådklipp...1:6 Knapphål...4:4 Knapphålsfot C...1:9 Knapphålsmätare...4:16 Knapphålssömmar... 1:14, 3:3 Knapplinjal...1:6 Knappsömnad...4:7 Knappstorlek...4:7 Komma igång med brodering...6:5 Kommandon för sömprogrammet...5:6 Kontroll...7:2, 8:3, 8:4

129 Kontroll av pressarfotshöjd...3:8 Kontrollcenter...7:7 Kontrollera övertråden... 4:23, 8:11 Kontrollfunktioner Broderläget...3:15 Kopiera... 9:2, 9:6 Kopiera en l eller en mapp...9:6 L Ladda ner en söm...7:3 Ladda ner en söm från annan plats...4:5 Ladda ner ett broderi...7:3 Ladda ner ett sömprogram på nytt...5:7 Ladda ner ett teckensnitt...7:3 Langettsömmar... 1:16, 3:3 LED (lysdioder)...2:3 Liten trådskiva...1:8 Ljudinställningar... 3:6, 3:10 Ljus...2:3 Lock...1:6 Lucka till spolkorgen... 1:6, 2:8 Lyftbricka...1:8 Låda för brodertillbehör...1:7 Låsningspunkt...8:4 Lås skärmen...3:11 Lägga till en bokstav i en text...7:11 Längdledes spegelvändning...4:2, 4:7, 5:2, 7:2, 7:12 Löstagbar hållare för spolar...1:7 M Manuellt knapphål...4:16 Mappstruktur...9:5 Markera allt...7:2, 7:9, 7:13 Markera/avmarkera...7:2, 7:9, 7:14 Markera samma...7:9 Markerat broderi...7:14 Markerat och valt...7:14 Markör...5:2 Maskininställningar... 3:6, 3:9 Matartänder...2:9 Matchningspunkt...8:4 Materialval...4:3 Medelstor trådskiva...1:8 Mellanlägg... 2:11, 6:4 Mellanlägg med klistrande yta...2:11 Mellanlägg som löses upp av värme...2:11 Metalltrådar...2:7 Mina broderbågar... 7:2, 7:5 Mina broderier...9:2, 9:3, 9:4 Mina ler...5:5, 9:2, 9:3 Mina sömmar... 3:4, 4:6 Mina teckensnitt... 9:2, 9:3 Min info...3:12 Mittkontroll...8:3 Mittläge...8:6 Mjuk väska...6:3 Underhåll Modesömmar... 1:17, 3:3 Modulen Embroidery Machine Communication...2:14 Monokrom (enfärgad)...8:7 Mus... 2:12, 3:2 Mönsteromstart...1:6, 3:13, 8:10 N Namn på sömmeny...4:2 Namn på vald l...9:2 Nyttosömmar... 1:14, 3:3 Nålar... 1:9, 2:10 Nål, byte...2:9 Nålfäste...1:7 Nålhållare...1:7 Nålskruv...2:9 Nålstopp upp/ner...1:6, 3:13, 8:10 Nålträdare...2:5 Nålträdarhake...2:5 Nätsladd... 1:9, 2:2 O Ogiltig ltyp för den här mappen...9:8 OK... 3:12, 9:2 Omnigramsömmar...1:16 Optimala interaktiva skärmen... 1:6, 3:2 Organisera...9:6 Osynlig fållsöm... 4:4, 4:13 Outline block (teckensnitt)...1:18 P Packa ihop...2:2 Packa ihop efter sömnad...2:2 Panorera...3:6, 7:2, 7:4 Parkeringsläge... 6:3, 7:2, 7:12, 8:6 Patchwork pressarfot P 6 mm...1:10 PCM-kodad...9:7 Pekpinne...1:8 Perfekt balanserade knapphål...4:15 Pictogrampenna... 1:8, 2:11 Pictogramsömmar... 1:14, 3:3 Placering...7:2, 7:4, 7:5 Plast...4:3 Platta metalltrådar...2:7 Polariserad stickkontakt...2:2 Pop up-meddelanden om File Manager...9:7 Pop up-meddelanden om sömnaden...4:23 Pressarfot...1:7, 1:9, 2:9 Pressarfot, byte...2:9 Pressarfot S...1:10 Pressarfotslyft...3:14 Pressarfotsstång och pressarfotsfäste...1:7 Programmerad stygnlängd...5:2 Programmerbar knappsömnad...4:17 Programmering...5:2 Programmering av broderteckensnitt...7:11 10:7

130 Programmering i redigera broderi...5:3 Programmering i sömnadsläget...5:3 Programvara 4D Embroidery Machine Communication-cd... 1:9 4D Organizer... 2:13 4D QuickFont... 2:13 Programvaran 4D Embroidery...2:13, 6:4 Påpressbart rivbart mellanlägg...2:11 Q Quick release... 6:2, 6:4 Quiltsömmar... 1:15, 3:3 R Redigera broderi... 6:5, 7:2 Redigera ditt sömprogram...5:4 Redigera färg... 7:2, 7:9 Redigera sömprogram... 7:2, 7:10 Rekommenderad nål...4:2 Rekommenderad pressarfot...4:2 Rekommenderat mellanlägg...4:2 Rengöring...10:2 Rengör maskinen...10:2 Rengör spolområdet...10:2 Rengör under spolområdet...10:2 Repetera ljud...3:10 Reservdelar och tillbehör som inte är original...10:4 Resize...7:2, 7:7, 7:8 Resize-justeringar...7:7 Rivbara mellanlägg...2:11 Rotera... 7:2, 7:4 Rotera broderi...8:4 Rullgardinsmeny...9:2 Rullningslist... 3:15, 8:2 Rutnät...7:9 Räf or...6:2 S Satinsöm med avsmalnande spets...4:22 Sax...1:9 Script (teckensnitt)...1:18 Sekelskiftessömmar... 1:14, 3:3 Sensorfot Q...3:8 SET Menu...2:3, 2:9, 3:3, 3:6, 4:5, 6:4, 7:3, 8:8, 9:3, 9:8 Sidledes spegelvändning...4:2, 4:7, 5:2, 7:2, 7:12 Siffror...5:2 Självhäftande glidplattor...1:10 Skapa en ny mapp...9:6 Skapa ny mapp... 9:2, 9:6 Skinn...4:3 Skjut fast broderbågen...6:4 Skruvmejsel...1:8 Skärmjustering...3:11 Skärm- och ljusinställningar... 3:6, 3:11 Skärmsläckare...3:11 10:8 Underhåll Slå ihop färger...8:7 Smart Save... 8:2, 8:8 Små bokstäver...5:2 Snabbguide...1:9 Snabbhjälp...3:2, 4:2, 4:5, 5:2, 8:2, 9:2 Spara ett sömprogram... 5:7, 7:10 Spara i Mina broderier...7:2 Spara i Mina ler...5:2 Spara i Mina sömmar... 4:2, 4:21, 5:2, 5:5 Spara på ledig plats...5:5 Spara på upptagen plats...5:5 Spara programmet i Mina ler...5:5 Specialsömmar... 1:18, 3:4 Speed + och...1:6, 3:13, 8:10 Spegelvändning... 4:7, 5:4 Spolar...1:8 Spola specialtråd...2:7 Spola undertråd...2:7 Specialtrådar... 2:7 Spola undertråd via nålen...2:7 Spola undertråd vid brodering eller sömnad...2:8 Spolaxel... 2:3, 2:7 Spole...2:7 Spole, isättning...2:8 Spolens läge...8:6 Spolhylsa... 2:8, 10:2 Spolområde...2:3 Spolreglage... 1:6, 2:7 Språk...3:9 Sprättkniv...1:8 Spänna fast tyget i broderbågen...6:4 Spänn fast tyget i broderbågen...6:4 Standardfot A...1:9 Starta programmen...2:14 Startmeny...3:2, 4:2, 4:5 Start/Stop...1:6, 3:13, 8:10 Stega genom broderier... 7:2, 7:13 Stega stygn för stygn... 8:2, 8:8 STOP...1:6, 3:14, 8:10 Stora bokstäver...5:2 Stor trådskiva...1:8, 2:6, 2:8 Stretchnål...2:10 Strömförsörjning...2:2 Stygnbredd...4:2, 4:7, 5:2 Stygnbreddsbegränsning... 3:7, 4:24 Stygnlängd...4:2, 4:7, 5:2 Stygnplåt... 1:6, 10:2 Ersätt... 10:2 Ta bort... 10:2 Stygntäthet...4:7 Stäng...9:2 Stödda lformat...9:3 Svävande frihandssömnad...3:8 Sy broderi...3:13, 3:14, 6:5, 7:2, 8:2 Sy ett sömprogram...5:6

131 Sy ihop... 4:4, 4:10 Sy ihop och överkasta...4:12 Sy ihop/överkasta...4:4 Sy ihop/överkasta för muddar...4:12 Symaskinens broderier...6:2 Systemet upptaget... 4:23, 9:8 Sänka matartänderna...2:9 Sänka pressarfoten...4:9 Särskilda sömnadstekniker...4:22 Sätta fast rätt broderbåge...8:11 Sätta i spolen...2:8 Söminställningar...3:6, 4:6, 4:8 Sömmar som sys i åtta riktningar...1:17 Sömmar som sys i fyra riktningar...1:17 Sömmeny... 3:3, 4:5, 5:2, 7:3, 9:3 Sömnads-/broderläge... 4:2, 4:5 Sömnads-/broderläget... 3:2, 7:2 Sömnadsinställningar... 3:6, 3:7 Sömnadsläget...3:13, 3:14, 4:2 Sömnadstekniker...4:2, 4:4, 4:10 Sömplacering...4:6 Sömprogrammet hamnar utanför...5:8 Sömstart...4:2 Sömvalsyta...4:2 T Ta av broderenheten...6:3 Ta av den automatiska knapphålsmätaren...4:23 Ta bort...4:21, 5:2, 7:2, 7:12, 7:13, 9:2, 9:6 Ta bort en bokstav...7:11 Ta bort en l eller en mapp...9:6 Ta bort en l eller en mapp...9:7 Ta bort en söm eller en bokstav...5:4 Ta bort senaste objektet...7:6 Ta bort sparade sömmar och program...5:5 Teckensnittsmeny...3:3, 3:4, 4:5, 5:2, 7:3, 9:3 Text...3:12 Tillbehör...1:8 Tillbehörskatalog...1:9 Tillbehörslåda... 1:7, 2:3 Tillbehörslåda, broderenhet... 6:2, 6:4 Tillbehörslåda till broderenheten...6:2 Tillbehör som ingår...1:8 Tillgängligt minne...9:3 Tillklippning... 9:2, 9:6 Timer...3:9 Tom spole... 4:23, 8:11 Transparent tråd...2:11 Tryck och håll nedtryckt...3:15 Tråckla... 4:4, 4:13 Tråckla i broderbågen...8:6 Tråd...2:11 Trådklippningsläge...8:6 Trådkniv... 1:6, 2:3, 2:8, 3:13 Trådkniv för undertråd...1:6 Underhåll Trådledare... 1:7, 2:5, 2:6, 2:7, 2:8 Trådledare för spolning...1:6 Trådnät...1:8 Trådrullehållare... 1:6, 2:4 Extra trådrullehållare... 2:4 Horisontellt läge... 2:4 Vertikalt läge... 2:4 Trådsensor...2:6 Trådskåra... 1:6, 2:6 Trådskiva... 1:8, 2:4 Trådspänning...3:6, 4:8, 8:2 Trådspänningsbrickor...1:6, 2:6, 2:7, 2:8 Trådspänningskontroll...8:9 Trådspänningsskivor... 2:5, 2:6 Trådtilldragare...1:6, 2:5, 2:6 Trädning av övertråd...2:5 Trädning med tvillingnål...2:6 Tvillingnål... 3:7, 4:23 Trädning med tvillingnål... 2:6 Tyg...4:2 Tyg och mellanlägg...1:9 U Undermenyer...4:5 Undermenyer med sömmar...3:3 Undertrådsspolning...1:6 Universalnål...2:10 Universaltråd...2:11 Universalverktyg...1:8, 2:9, 4:17 Uppackning...2:2 Uppdateringsinstruktioner...2:14 USB Embroidery stick...1:8, 2:12, 9:4 USB-kabel till pc... 1:9, 2:12 USB-portar...2:12 Uttag...6:3 Uttag för automatisk knapphålsmätare...1:7 Uttag för broderenhet...1:7 Utökat verktygsfält...3:3 V Vald söm...4:2 Vallägen...7:14 Valt broderi...7:14 Valbar yta...9:2 Varningsljus...3:11 Vattenlösligt mellanlägg...2:11 Verktygsfält... 3:2, 4:5 Verktygsfältet för redigera broderi...7:3 Verktygsfält för sömnads-/broderläget...3:3 Verktygsfält i nederkanten Redigera broderi...3:12 Verktygsfält i nederkanten Sy broderi...3:12 Vertikalt läge...2:4 Vingnålar...2:10 Vintage-sömmar... 1:16, 3:3 Volym...3:10 10:9

132 Välja båge...3:9 Välj en söm... 3:4, 4:5 Välj ett broderi... 3:4, 7:13 Välj ett teckensnitt...3:4 Vänsterjustering...7:5 Väska för broderenhet... 1:9, 2:2 Väska/väsktillbehör...1:9 Växla mellan 2-dimensionell/ 3-dimensionell visning... 7:2, 7:10, 8:2, 8:8 W WAVE- ler...9:7 Windows Vista...2:13 Windows XP...2:14 Y Ytterbåge...6:2 Z Zooma...7:10 Zooma alla...5:4, 7:2, 8:2, 8:8 Zooma broderbågen... 7:2, 7:10, 8:2, 8:8 Zooma in... 7:2, 8:2 Zooma in/ut...8:8 Zooma markören...8:3 Zooma ruta... 7:2, 7:10, 8:2, 8:8 Zooma ut...7:2, 8:2, 8:8 Å Åtdragningsskruv...6:2 Återgå till redigera broderi... 8:2, 8:9 Återstående broderingstid för varje färg...8:8 Återstående tid i färgblocket...8:2 Ä Ägarens namn...3:9 Ö Öppna mapp... 9:2, 9:5 Överkasta... 4:4, 4:11 Översikt över broderbåge...6:2 Översikt över broderenheten... 1:7, 6:2 Underhåll Vi förbehåller oss rätten att utan föregående meddelande göra ändringar i symaskinsutrustningen och tillbehörssortimentet samt att ändra prestanda eller design. Sådana ändringar är dock alltid till fördel för kunden och produkten. 10:10

133 Underhåll Immateriell egendom Patenten som skyddar denna produkt nns angivna på en etikett på symaskinens undersida. VIKING, DESIGNER, DESIGNER DIAMOND, 4D, SEWING ADVISOR, EMBROIDERY ADVISOR, E LIGHT, KEEPING THE WORLD SEWING och EXCLUSIVE SENSOR SYSTEM är varumärken som tillhör KSIN Luxembourg II, S.ar.l. HUSQVARNA och H-logotypen med kronan är varumärken som tillhör Husqvarna AB. Alla varumärken används under licens av VSM Group AB. 4D Embroidery Machine Communication-cd (För pc, se sidan 2:13.) 10:11
