1 Instruktionsbok KEEPING THE WORLD SEWING

2 SÄKERHETSFÖRESKRIFTER Denna hushållssymaskin är konstruerad och byggd för att överensstämma med standard IEC/EN Nätanslutning Den här symaskinen får endast användas med den spänning som anges på märkplåten. Säkerhetsföreskrifter Låt aldrig någon använda symaskinen som leksak. Var extra uppmärksam när maskinen används av eller i närheten av barn. Symaskinen får aldrig lämnas utan uppsikt när den är inkopplad. Koppla alltid ur symaskinen från elnätet när du inte använder den och innan du rengör den. Stäng av symaskinen ( 0 ) varje gång du ska göra något i området runt nålen, till exempel trä nålen, byta nål, ta upp undertråden eller byta pressarfot. Använd aldrig symaskinen om sladden eller stickproppen skadats. Se upp för rörliga delar. Var speciellt uppmärksam på symaskinsnålen. Använd symaskinen endast på det sätt som beskrivs i den här bruksanvisningen. Använd endast tillbehör som rekommenderas av tillverkaren och som anges i den här bruksanvisningen. Dra alltid ur elsladden innan du byter lampa. Sätt alltid i en ny lampa av samma typ (volt och watt). Observera följande! Denna produkt måste återvinnas enligt nationell lagstiftning gällande elektronik/elektroniska produkter. Vid tveksaamheter var vänlig kontakta din återförsäljare för rådgivning.

3 Innehållsförteckning Lär dig din Platinum 2 Översikt - Framsida 2 Översikt - Baksida 3 Tillbehörsask 3 Tillbehör 3 Packa upp din symaskin 4 Ansluta till nätuttaget 4 Packa ihop efter sömnad 5 Tillbehörsask 5 Trådrullehållare 6 Threading the Upper Thread 7 Nålträdare 8 Trädning av tvillingnål 9 Spola på undertråd 10 Isättning av spolen i maskinen 10 Spola från nålen 11 Nålar 12 Byte av nål 12 Pressarfötter 13 Byte av pressarfot 14 Pressarfotstryck 14 Pressarfotsspak 14 Trådspänning 15 Sänka ner mataren 16 Funktioner och infodisplay 17 Kontrollpanelen 18 Val av söm 20 Alfabet (Platinum 755) 21 Sömnadsguiden (Platinum 715/735) 22 Ikoner på infodisplayen (Platinum 715/735) 25 Ikoner på infodisplayen (Platinum 755) 27 Programmering 29 Sy 33 Nyttosömnad 35 Knapphål 44 Knapp 47 Underhåll av din Platinum 49 Felsökning 52 Index 54

4 Lär dig din Platinum Lär dig din Platinum Översikt - Framsida 1 Lucka 2 Ratt för inställning av pressarfotstrycket 3 Trådtilldragare 4 Trådspänning 5 Förspänningsskiva 6 Ratt för inställning av trådspänningen 7 Uttag för knapphålsmätare 8 Belysning 9 Nålträdare 10 Nålhållare 11 Pressarfot 12 Friarm 13 Spollucka 14 Bottenplatta 15 Ratt för lyftning/sänkning av mataren 16 Pressarfotsstolpe och pressarfotsfäste 17 Nålhållarskruv 18 Trådspänningsskiva för spolning 19 Den vanliga trådrullehållaren 20 Trådrullebrickor 21 Spolningstrådledare 22 Extra trådrullehållare 23 Spolaxel 24 Spolstopp 25 Trådkniv för spolning 26 Handhjul 27 Infodisplay och kontrollpanel 28 Strömbrytare, anslutningar för nätkabel och pedal 29 Linjal (tum och centimeter) 2

5 Översikt - Baksida 30 Handtag 31 Pressarfotslyftare 32 Trådkniv 33 Nålträdare 30 Lär dig din Platinum Tillbehörsask 34 Fack för tillbehör 35 Fack för pressarfötter 36 Plats för spolar Tillbehör Nålar Trådrullar Pressarfötter A, B, C, D, E, J. 41 Pressarfot H (endast Platinum 715/735). Pressarfot P för 6 mm quiltning 39 (endast Platinum 755). Knapphålsmätare 40 (endast Platinum 735/755). 37 Borste Stygnplåtsöppnare (monteras på borsten) 39 Skruvmejsel 40 Sprättkniv 41 Lyftbricka 42 Spolar 43 Filtbricka Glödlampsurdragare 45 Trådrullebrickor

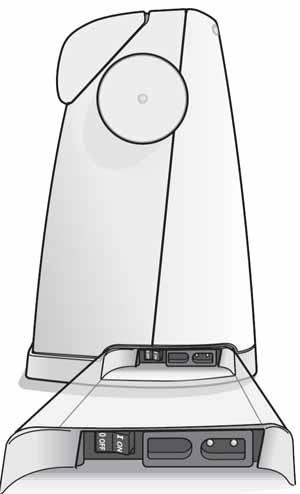

6 Lär dig din Platinum Packa upp din symaskin 1 Ställ maskinen på ett bord, ta bort förpackningen och lyft av skyddskåpan. 2 Ta bort emballagets sidostycken, pedalen och skyddshuven. 3 Maskinen levereras med en tillbehörspåse och en nätkabel. 4 Torka av maskinen, framför allt området kring nålen och stygnplåten, för att ta bort ev. smuts innan du börjar sy. Ansluta till nätuttaget Nätkabeln ligger bland tillbehören. På maskinens undersida nns märkspänning (V) och frekvens (Hz) angivna. Innan du ansluter pedalen, kontrollera att den är av typen FR4 (se undersidan på pedalen). 1 Ta fram sladden ur pedalen. Anslut pedalkabeln till det främre uttaget på maskinens högra sida. 2 Anslut kabeln till det bakre uttaget på maskinens högra sida. 3 När du ställer strömbrytaren i läget ON kopplas både maskinen och belysningen på

7 Lär dig din Platinum Packa ihop efter sömnad 1 Tryck på strömbrytaren för att stänga av maskinen. 2 Dra först ur stickpropen ur vägguttaget och koppla sedan loss kabeln från maskinen. 3 Linda nätkabeln runt handen och lägg den i ckan på maskinens skyddskåpa. 4 Koppla loss pedalens kabel från maskinen. Linda pedalens kabel runt handen och lägg den i facket i pedalen. 5 Kontrollera att du har lagt alla tillbehör i tillbehörsasken. Sätt tillbehörsasken på plats runt friarmen. 6 Placera pedalen med undersidan mot dig så att den passar i fördjupningen i tillbehörsasken på maskinens baksida. Tillbehörsask I tillbehörsasken nns det speciella utrymmen för pressarfötter och spolar samt plats för nålar och andra tillbehör. Förvara tillbehören i tillbehörsasken så har du dem lätt tillgängliga. Ta av tillbehörsasken Om du vill använda friarmen - ta loss tillbehörsasken. När asken är monterad på maskinen hålls den på plats av en plastspärr. På tillbehörsaskens undersida, till vänster, sitter en knapp (1) som du trycker på för att ta loss den. Tryck knappen uppåt och skjut tillbehörsasken åt vänster, förbi stoppläget, och ta loss den. 1 5

8 Lär dig din Platinum Trådrullehållare Din symaskin har två trådrullehållare, den vanliga och en extra. Trådrullehållarna passar alla typer av tråd. Fäll ut trådrullehållaren åt höger. Placera trådrullen på trådrullehållaren så att tråden löper medurs. Skjut på en trådrullebricka (se nedan) och fäll in hållaren till horisontellt läge igen. a b Den vanliga trådrullehållaren Extra trådrullehållare Den vanliga trådrullehållaren Den vanliga trådrullehållaren är fällbar och kan användas horisontellt (tråden lindas av från den stillastående rullen) eller vertikalt (trådrullen roterar). Det sitter två trådrullebrickor på hållaren, en stor (a) och en liten (b). Trådrullebrickorna används på olika sätt beroende på trådrullens storlek och på vilken trådrulleposition du använder. Horisontellt läge används för normal sytråd och vertikalt för stora trådrullar och vissa trådar med speciella egenskaper. Horisontell trådrullehållare Vid horisontell trådrullehållare och smal trådrulle ska du placera den stora trådrullebrickan (a) innanför trådrullen. Den lilla brickan (b) monterar du utanför trådrullen. Om du använder en stor trådrulle sätter du den lilla brickan (b) innanför trådrullen och den stora brickan (a) utanför. Den plana sidan på hållaren ska ligga dikt an mot trådrullen. Se till så att det inte nns något mellanrum mellan hållaren och trådrullen. Smala trådrullar Stora trådrullar Vertikal trådrullehållare För att använda trådrullehållaren i vertikalt läge, fäll ut hållaren åt höger. Placera den stora trådrullebrickan samt ltbrickan under trådrullen. Den är till för att trådrullen inte ska rotera för snabbt. 6

9 Lär dig din Platinum Extra trådrullehållare Den extra trådrullehållaren använder du om du vill spola undertråd från en annan trådrulle eller för en extra trådrulle när du syr med tvillingnål. När du använder den extra trådrullehållaren monterar du den stora trådrullebrickan med en ltbricka under trådrullen. a b Trädning av övertråden Se till att pressarfoten är upplyft och nålen i det övre läget när du trär övertråden. 1 Fäll ut trådrullehållaren. Montera trådrullen på hållaren med trådrullebricka (följ instruktionerna på förra sidan). Tråden ska lindas av medurs. För tillbaka trådrullehållaren. Fatta tråden nära trådrullen med höger hand. Använd vänster hand och för tråden i den riktning som pilen på maskinen visar. 2 Trä tråden genom trådledaren (a) före trådspänningsmekanismen. För tråden ner mellan trådspänningsbrickorna (b). 3 Fortsätt trädningen i pilarnas riktning. För in tråden från höger i skåran på trådtilldragaren. 4 För tråden genom den sista styrningen, strax ovanför nålen. 5 Nålen träs framifrån och bakåt (se nålträdare för mer information). 6 Lägg tråden under pressarfoten och in i trådkniven. Dra nedåt för att skära av den. 7

10 Lär dig din Platinum Nålträdare Nålen måste vara i det övre läget för att du ska kunna använda nålträdaren. Vi rekommenderar också att du sänker ner pressarfoten. 1 Dra ner nålträdaren till bottenläget så att tråden hamnar under styrningen (a) 2 Mata fram den så att metallblecken hamnar på var sin sida av nålen. En liten krok skjuts då in genom nålsögat. 3 Dra tråden runt styrningen (a) och under metallblecken, framför nålen, så att tråden hamnar i den lilla kroken. 4 För nålträdaren försiktigt bakåt. Kroken drar tråden genom nålsögat och bildar en ögla bakom nålen. Dra ut trådöglan bakom nålen. 5 Dra tråden under pressarfoten och skär av den med trådkniven. Obs! Nålträdaren är konstruerad för nålar i storlekarna Du kan inte använda nålträdaren för nålar av storlek 60 eller mindre och inte heller för vingnålen, tvillingnålen eller trippelnålen eller när knapphålsmätaren är monterad. Om du trär nålen för hand, se till att tråden går framifrån och bakåt. Det vita pressarfotsfästet gör det enkelt att se nålsögat. Du kan använda spolkorgslocket som förstoringsglas a a

11 Lär dig din Platinum Trädning av tvillingnål Stäng av strömbrytaren. 1 Sätt i en tvillingnål. Se sidan 12 Byte av nål. 2 Använd en extra trådrulle eller spola en undertrådsspole med den tråd du ska använda som andra övertråd. 3 VÄNSTER NÅL: Trä maskinen enligt beskrivningen på sidan 7 och se till att tråden ligger mellan de inre trådspänningsbrickorna och innanför sista trådledaren. Trä den vänstra nålen. 4 HÖGER NÅL: Lyft upp den extra trådrulleaxeln. Skjut på den stora trådrullebrickan och en ltbricka på hållaren. 5 Placera trådrullen eller spolen med den andra tråden på trådrullehållaren. 6 Trä maskinen som tidigare men den här tråden ska ligga mellan de yttre trådspänningsbrickorna och utanför sista trådledaren. Trä den högra nålen. 9

12 Lär dig din Platinum a b c d Spola på undertråd 1 Placera en tom undertrådsspole på spolaxeln på maskinens framsida (märketauppåt). Tryck ner spolaxeln. 2 Skjut på den stora trådrullehållaren och en ltbricka på den extra trådrulleaxeln. 3 För tråden in i trådspänningsledaren (a), under trådledaren (b) och över trådledaren (c) enligt guren. Obs! Beroende på trådkvaliteten ska du linda tråden ett eller två varv runt trådspänningsledaren (a). 4 Linda tråden ett par varv medurs runt spolen och in i trådkniven (d). 5 Tryck på pedalen. Spolningen avslutas automatiskt när spolen är full. Ta loss spolen och skär av tråden. Lyft upp spolaxeln. Isättning av spolen i maskinen! Stäng av strömbrytaren Ta loss locket genom att dra det mot dig. 2 Placera spolen i spolkorgen med märketauppåt och tråden på vänster sida av spolen. Spolen kommer då att rotera moturs när du drar i tråden. 3 Sätt ngret på spolen så att den inte kan rotera. Dra samtidigt hårt i tråden åt höger och sedan åt vänster in i trådspänningsfjädern (a) så att den hamnar på plats med ett klick. 3. b 4. b 4 Fortsätt att trä tråden runt (b) och sedan till höger om och åt vänster in i trådkniven (c). Sätt tillbaka locket (1). Dra tråden åt vänster, så att den skärs av (2). a 2 c 1 10

13 Lär dig din Platinum Spola från nålen Kontrollera att pressarfoten och nålen är i sina övre lägen. Använd bara de gröna originalspolarna från Husqvarna Viking. Pressarfoten måste vara av metall om du ska spola undertråd från nålen. För att spola, följ instruktionerna under Spola på undertråd. Skillnaden är att tråden matas fram från nålen, under pressarfoten och åt höger via trådledaren (c). Obs! Vi rekommenderar inte att du spolar specialtråd, t.ex. osynlig tråd eller andra elastiska trådar, via nålen. Följ istället instruktionerna under Spola på undertråd. 11

14 Lär dig din Platinum Nålar Symaskinsnålen har stor betydelse för sömnadsresultatet. För att vara säker på att du får kvalitetsnålar rekommenderar vi nålar ur systemet 130/705H Den nålförpackning som medföljer symaskinen innehåller nålar av de vanligaste storlekarna för sömnad i vävda och elastiska tyger. A B C A Universalnålar De här nålarna används för alla vävda tyger. Nålspetsen är utformad för att tränga igenom tyget mellan trådarna, så att tyget inte skadas. B Stretchnålar De här nålarna används för trikå och andra elastiska tyger. Stretchnålen har gul märkning och rundad spets. C Jeansnålar De här nålarna används för grova tyger, t.ex. denim och kanvas. Jeansnålen har blå markering och en extremt vass spets som gör att den lättare tränger igenom tyget. Byte av nål! Stäng av strömbrytaren. 1 Lossa skruven i nålhållaren med skruvmejseln. 2 Tag bort nålen. 3 För in den nya nålen med den platta sidan bakåt så långt upp det går. 4 Dra åt skruven ordentligt med skruvmejseln. a b Obs! Byt nål ofta och använd alltid en rak nål med skarp spets (a). En skadad nål (b) kan göra att maskinen hoppar över stygn eller att nålen eller tråden går av. En skadad nål kan också förstöra stygnplåten och/ eller tyget. 12

15 Pressarfötter Din symaskin levereras med ett antal pressarfötter för olika ändamål: Lär dig din Platinum Nyttosömsfot A Sitter på maskinen vid leverans. Den här foten används framför allt för raksöm och sicksacksöm med en stygnlängd över 1,0. Nyttosömsfot B Använd den här foten när du syr satängsömmar med en stygnlängd under 1,0 mm och för andra nyttosömmar och dekorativa sömmar. Kanalen på fotens undersida är utformad för att ge jämn matning över sömmen. Knapphålsfot C Den här knapphålsfoten har en mätskala så att du kan avgöra längden på knapphålet. Mittmarkeringen ger ett avstånd på ca 15 mm. De två kanalerna på fotens undersida bidrar till jämn matning över knapphålssidorna. Pressarfot D för osynlig fållsöm Den här pressarfoten används för osynlig fållsöm. Innerkanten på foten styr tyget. Fotens undersida är utformad för att löpa längs fållkanten. Blixtlåsfot E Det här är blixtlåsfoten. Den kan spännas fast till höger eller vänster om nålen. Det gör det enkelt att sy fast båda sidorna av blixtlåset. Pressarfot H (Platinum 715/735) Den här foten har en glidplatta på undersidan för att minimera risken för att materialet ska fastna när du syr i skumplastmaterial, plast eller läder. Kantsömsfot J Den här foten används vid överkastning och när du syr ihop och kastar över samtidigt, dvs. sömmar med en stygnbredd på 5,0 och 5,5 mm. Stygnen läggs ovanför stiftet vilket gör att tyget inte veckar sig i kanterna. 13

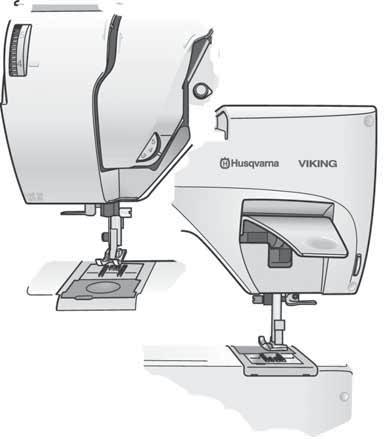

16 Lär dig din Platinum Pressarfot P för 6 mm quiltning (Platinum 755) Den här foten används när du syr ihop quiltlappar. Foten har avståndsmarkeringar på 6 och 3 mm. Knapphålsmätare (Platinum 735/755) När du har anslutit den här foten till maskinen syr den knapphål med en längd som passar knappstorleken du har matat in. Mittmarkeringen ger ett avstånd på ca 15 mm. I tillbehörshandboken hittar du mer information om de olika pressarfötter som nns som extratillbehör. Byte av pressarfot! Stäng av strömbrytaren. 1 Kontrollera att nålen är i sitt högsta läge. Dra pressarfoten mot dig. 2 Passa in tvärpinnen på pressarfoten i skåran på pressarfotsfästet. Tryck foten bakåt tills den snäpper fast Pressarfotstryck (a) Pressarfotstrycket ställer du in med ratten som nns bakom locket på din symaskin. Den normala inställningen är 4. Ju högre siffra, desto större tryck lägger pressarfoten an på tyget. Trikå och mjuka tyger ska sys med lägre pressarfotstryck. a Pressarfotsspak (b) Med pressarfotsspaken höjer och sänker du pressarfoten. Pressarfoten måste vara nedsänkt när du syr. Om du lyfter upp pressarfotsspaken och sedan trycker den uppåt kan du utöka lyfthöjden för pressarfoten så att du får plats med extra tjockt material under foten. b 14

17 Lär dig din Platinum Trådspänning Ställ in den trådspänning som rekommenderas på infodisplayen. Du kan anpassa övertrådsspänningen till speciella tyger och/eller tekniker. Vrid ratten (a) för att ändra inställningen. Ju högre siffra, desto högre trådspänning. Normalt ska övertrådsspänningen vara ca 4. När du syr knapphål eller dekorativa sömmar bör du välja en övertrådsspänning på ca 3. Vid utanpåsömmar med grov tråd i tjockt tyg bör du höja spänningen till 7-9. a Rätt och fel trådspänning För att förstå betydelsen av rätt trådspänning, sy ett par sicksackprover med olika inställningar. 1 Börja med en inställning som är för lös, t.ex. den lägsta siffran. Undertråden kommer då att ligga rakt medan övertråden har dragits ner på undersidan av tyget. 2 Om du ställer in det högsta värdet kan övertråden gå av eller sömmen bli rynkig. 3 Vid korrekt trådspänning ska övertråden och undertråden mötas mitt emellan tyglagren och om det handlar om en dekorsöm, på undersidan. Provsy på en restbit av det tyg du ska använda och kontrollera spänningen

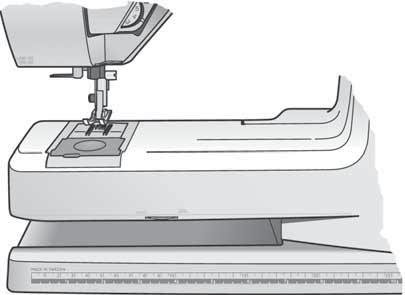

18 Lär dig din Platinum Sänka ner mataren Matartänderna sänker du ner genom att vrida ratten på friarmens framsida åt vänster. Vrid ratten åt höger för att lyfta upp mataren. Mataren lyfts upp när du börjar sy. Mataren ska vara nedsänkt vid frisömnad och när du syr i knappar. 16

19 FUNKTIONER OCH INFODISPLAY

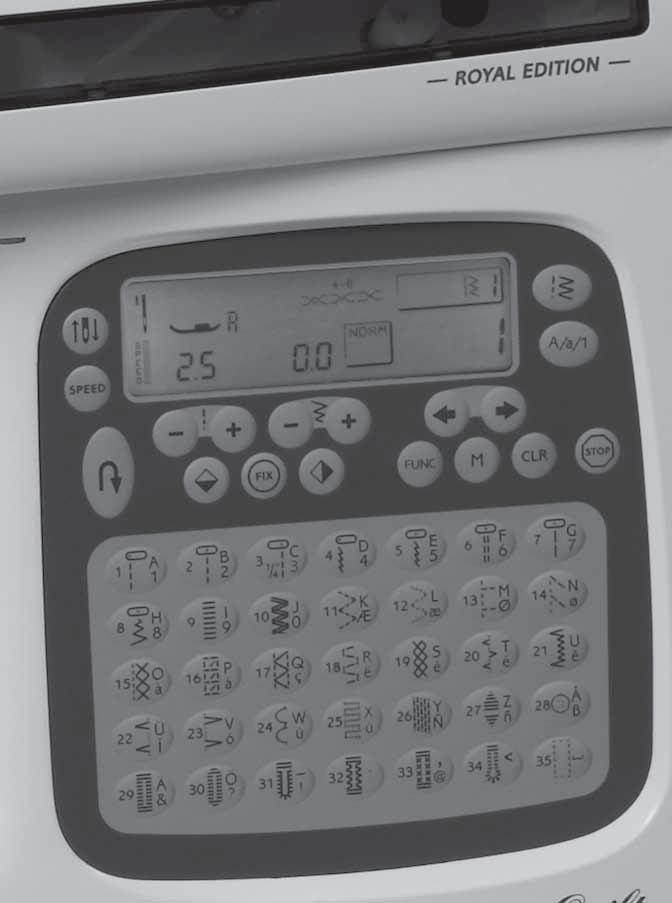

20 Funktioner och infodisplay Platinum 715/735 Kontrollpanelen Nålstopp uppe/nere (Platinum 755) NÅLSTOPPLÄGE använder du för att ställa in om nålen ska stanna uppe eller nere. Stop STOP används för att avsluta en söm. Din symaskin fäster tråden och stannar automatiskt när stygnet eller stygnsekvensen är avslutad. STOP annulleras om du trycker på knappen igen eller väljer en ny söm. När STOP är aktiv visas en ikon på infodisplayen. Du kan programmera en stop-funktion. Fix FIX används för att fästa en söm. En ikon visas på infodisplayen när du trycker på knappen. Du kan stänga av funktionen genom att trycka på knappen igen. När du börjar sy gör din symaskin ett par fäststygn och fortsätter sedan med den söm du valt. Tryck på FIX medan du syr så gör din symaskin ett par fäststygn och stannar sedan automatiskt. Hastighet (Platinum 755) Den högsta syhastigheten är 900 varv/ minut. Alla sömmarna i symaskinen har en förinställd, rekommenderad syhastighet. Platinum 755 När du väljer en söm ställer din symaskin automatiskt in korrekt syhastighet. Genom att trycka på knappen SPEED kan du välja mellan de tre hastighetsområdena. Om du har sänkt hastigheten manuellt så bibehålls din inställning för alla sömmar tills du stänger av symaskinen. Backmatning BACKMATNING trycker du på för att sy bakåt. När du släpper knappen syr maskinen framåt. Maximal stygnlängd bakåt är 3 mm. Du kan låsa maskinen i backmatningsläge genom att trycka in backmatningsknappen två gånger i snabb följd innan du börjar sy. En ikon på infodisplayen visar att maskinen står i backläge. Symaskinen syr bakåt tills du trycker på knappen igen. Stygnlängd När du väljer en söm ställer din symaskin automatiskt in den bästa stygnlängden. Den inställda stygnlängden visas på infodisplayen ovanför stygnlängdsknapparna. Du kan ändra stygnlängden genom att trycka på plus- eller minusknappen. Stygnbredd Stygnbredden ställer du in på samma sätt som stygnlängden. Den inställda stygnbredden visas på infodisplayen ovanför stygnbreddsknappen. 18

21 Funktioner och infodisplay Stygnbredden kan du ställa in mellan 0 och 6 mm. Om du har valt raksöm används stygnbreddsknappen för att justera nålläget. Spegelvänd vertikalt Om du trycker på den här knappen så spegelvänds den valda sömmen vertikalt. Om du har valt en raksöm med vänster nålläge och trycker på knappen så byter maskinen från vänster till höger nålläge. Om du trycker på den i REP-läge så spegelvänds hela stygnkombinationen (se sidan 26). Spegelvänd horisontellt (Platinum 755) Om du trycker på den här knappen så spegelvänds den valda sömmen horisontellt. Om du trycker på den i REP-läge så spegelvänds hela stygnkombinationen (se sidan 26). Om ett STOP är programmerat i slutet av en kombination och du spegelvänder kombinationen horisontellt så kommer ditt STOP att hamna i början i stället. FUNC Tryck på den här knappen för att växla mellan de olika driftlägena på din symaskin. Det nns tre olika driftlägen: NORM, PROG och REP. Läget NORM (normal sömnad) är alltid aktivt när du startar maskinen. Tryck en gång för att komma till läget PROG (används vid programmering) och en gång till för att komma till läget REP som används för att sy programmerade sömmar. Tryck en gång till för att återgå till NORM-läget. Vilket läge som är aktivt visas på infodisplayen. Pilknappar De här knapparna använder du för att gå framåt eller bakåt i en programmerad sekvens. Minne (Platinum 755) Din symaskin har två olika minnen där du kan spara programmerade kombinationer. Varje minne rymmer upp till 30 sömmar eller bokstäver. Knappen använder du för att välja det minne som krävs i PROG eller REP. Det aktiva minnet visas i nedre högra hörnet på infodisplayen. CLR Tryck på den här knappen i PROG -läge om du vill radera ett program eller en del av det (se sidan 26). Om du raderar ett program från ett minne så försvinner sömnumret från infodisplayen. Sömmenyer Tryck på sömmenyknappen för att växla mellan menyerna. Vilken meny du har valt visas i översiktsfönstret. Platinum 755 har 35 nyttosömmar (meny 1), och 70 dekorativa sömmar (meny 2-3). Platinum 735 har 21 nyttosömmar (meny 1), och 42 dekorativa sömmar (meny 2-3). Platinum 715 har 21 nyttosömmar (meny 1), och 21 dekorativa sömmar (meny 2). Nyttosömmarna kan du se på kontrollpanelen och dekorativa sömmarna är avbildade innanför locket. Alfabetsmenyn (Platinum 755) Platinum 755 har ett alfabet - Ihåliga blockbokstäver. Tryck på alfabetsmenyknappen och A.. visas på infodisplayen. 19

22 Funktioner och infodisplay Val av söm Nytto- och dekorativa sömmar Tryck på sömmenyknappen för att växla mellan menyerna. Vilken meny du har valt visas i översiktsfönstret. Tryck på en av sömvalsknapparna för att välja den aktuella sömmen. Numret på den valda sömmen visas på infodisplayen. Om sömmen visas som 1:02 i användarhandboken, anger 1 sömmeny 1 och 02 den valda sömmen. På motsvarande sätt betyder 2:20 söm nummer 20 i sömmeny 2. Din symaskin väljer hastighet, stygnlängd och -bredd. På infodisplayen får du även rekommendation om pressarfot och trådspänning. Platinum 715/735 visar också rekommenderad nål. Ställ in symaskinen enligt rekommendationerna. Platinum 715/735 Platinum

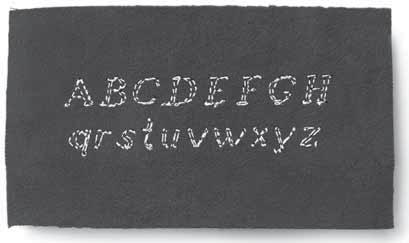

23 Alfabet (Platinum 755) Tryck på alfabetsmenyknappen och A.. visas på infodisplayen. Tryck på den bokstav (visas i rött på sömvalsknapparna) som du vill välja. Numret på knappen visas på infodisplayen. Bokstaven E motsvarar t.ex. sömvalsknapp nummer 5. Alfabetsmenyn När du trycker på alfabetsmenyknappen visas A.. i översiktsfönstret vilket talar om att du har valt versaler (stora bokstäver). Du kan välja mellan versaler, gemener och siffror/specialtecken genom att trycka på alfabetsmenyknappen en andra resp. tredje gång. På infodisplayen visas a.. för gemener (små bokstäver) och 1.. för siffror/specialtecken. Ihåliga bokstäver Funktioner och infodisplay Knappnummer Stora och små bokstäver Siffror/specialtecken 21

24 Funktioner och infodisplay Sömnadsguiden (Platinum 715/735) Din symaskin är utrustad med Husqvarna Vikings exklusiva sömnadsguide. Den är alltid aktiv och är placerad längst ner på kontrollpanelen. När du ska påbörja ett sömnadsarbete matar du in tygets kvalitet och tjocklek och väljer vilken sömnadsteknik du vill använda. Sömnadsguiden kommer ihåg vilket tyg du har valt tills du ändrar det. Sömnadsguiden ställer in bästa söm, stygnlängd, stygnbredd och hastighet för det aktuella arbetet. Symaskinen ger dig dessutom rekommendationer om trådspänning, pressarfotstryck och typ av pressarfot för det tyg och den teknik du har valt. Platinum 735 Tygval Vävt eller trikå Skillnaden mellan vävt och stickat tyg (trikå) ligger i hur trådarna i tyget är sammanbundna. Vävda tyger tillverkas av två trådsystem - varp på längden och inslag eller väft på tvären - som korsar varandra i räta vinklar. Ett stickat tyg tillverkas av ett enda trådsystem som binds ihop i maskor. Stickade tyger är normalt elastiska. Grundregeln är att du ska mata in Vävt för stabila tyger utan elasticitet och Elastiskt för stretchtyger. TUNT, VÄVT: chiffong, organza, batist, siden, ullschaly etc. MEDELGROVT, VÄVT: kalikå, quilttyger, ullkräpp, poplin, etc. Platinum 715 Vävda tyger Trikåmaterial KRAFTIGT, VÄVT: denim, ylletyger för kostymer och rockar, kanvas, etc. TUNT, ELASTISKT: charmeusenylon, enkelstickade jerseytyger etc. MEDELGROVT, ELASTISKT: dubbeltrikå, velour, plysch, badkläder etc. GROVT, ELASTISKT: collegetröjor, eece etc. 22

25 Skinn/vinyl Skinn är djurhud. Skinn kan vara slätt läder eller mocka och är något töjbart. Vinyl är ett syntetiskt material, ofta med en väv på avigsidan. Vinyl kan vara slätt eller pro lerat och vissa vinylkvaliteter är elastiska. SKINN/VINYL: för mocka och äkta skinn och för syntetiska läder- och mockamaterial. Skinn Funktioner och infodisplay Vinyl Tekniker SY IHOP: syr ihop två tygstycken. ÖVERKASTA: överkastar tygkanterna för att förhindra att de fransar sig och för att se till att de ligger plant. SY IHOP/ ÖVERKASTA: syr sömmen och överkastar kanterna samtidigt. TRÅCKLA: en provisorisk söm för provning av passform, rynkning och markering. OSYNLIG FÅLLSÖM: ger en osynlig fållsöm på kläder. Rekommenderas inte för tunt tyg eller skinn/vinyl, men din Platinum 715/735 väljer alltid den optimala sömmen. FÅLLA: väljer den bästa synliga fållsömmen för den valda typen och tjockleken på tyg. KNAPPHÅL: sömnadsguiden väljer det mest lämpliga knapphålet för ditt tyg. 23

26 Funktioner och infodisplay Hur du använder sömnadsguiden Det tyg du har valt är aktivt tills du väljer ett annat - de senast inställda tyguppgifterna stannar kvar i minnet, även när du stänger av maskinen. När du trycker på en tygknapp så visas bokstaven som motsvarar det aktuella tyget i översiktsfönstret. När du har angivit vilket tyg du ska använda är det dags att välja önskad teknik. Då visas sömnumret och alla de rekommenderade standardinställningarna. B 2 Inställningarna på SÖMNADSGUIDEN visas alltid i översiktsfönstret. Bokstaven anger tyget och numret tekniken. Om du väljer en annan söm än den som rekommenderas på SÖMNADSGUIDEN så behålls det valda tyget. 24

27 Funktioner och infodisplay Ikoner på infodisplayen (Platinum 715/735) På infodisplayen nns det alltid ikoner som ger dig all den information du behöver för bästa möjliga resultat. En del ikoner är alltid aktiva medan andra bara visar sig i vissa lägen. Ikonerna som du kan se på infodisplayen förklaras i nedanstående tabell Allmänna ikoner 1 NÅL: rekommenderad nål för det valda tyget. 2 Visar att SPEGELVÄND VERTIKALT har valts. 3 Rekommenderat PRESSARFOTSTRYCK 4 Visar att funktionen STOP är aktiv. 5 Visar att funktionen FIX är aktiv. 6 Visar att MELLANLÄGG bör användas. 7 Rekommenderad TRÅDSPÄNNING Översiktsfönster 8 Visar att SÖMMENYN är aktiv. 9 Visar vald SÖMMENY Visar att symaskinen är utrustad med en SÖMNADSGUIDE. 11, 12 SÖMNADSGUIDE Det valda tyget (bokstaven) och tekniken (numret) visas bredvid sömnadsguidens symbol. 13 STYGNLÄNGD 14 Rekommenderad PRESSARFOT 15 Visar att BACKMATNING är aktiv. När du syr stoppstygn (nr 18), avsmalnande söm (nr 19) eller knapphål steg för steg, blinkar ikonen för att tala om att du måste trycka på BACKMATNING för att byta riktning. 16 STYGNBREDD 17 Valt LÄGE 18 Numret på VALD SÖM 25

28 Funktioner och infodisplay Knapphålsikoner (Platinum 715/735) 19 Rekommenderar knapphål med iläggstråd. 20 När du syr knapphål steg för steg, talar en blinkande ikon om att du måste trycka på BACKMATNING för att ytta mellan de olika delarna av knapphålet. När knapphålsmätaren är ansluten (Platinum 735). 21 Visar att knapphålsmätaren är ansluten. Om ikonen blinkar, se till att det vita området på hjulet hamnar mitt för det vita märket på foten. 22 Ställ in KNAPPSTORLEKEN genom att trycka på stygnlängdsknapparna (+) eller (-). Tryck på CLR för att växla mellan inställning av knapphålsstorlek och knapphålets stygntäthet. 23 Knappsymbolen visar att det är knappstorleken som visas vid

29 Funktioner och infodisplay Ikoner på infodisplayen (Platinum 755) På infodisplayen nns det alltid ikoner som ger dig all den information du behöver för bästa möjliga resultat. En del ikoner är alltid aktiva medan andra ändrar sig efter de val du gör. Ikonerna som du kan se på infodisplayen förklaras i nedanstående tabell Allmänna ikoner 1 NÅLSTOPPLÄGE: Visar att nålstoppläge är valt, uppe eller nere. 2,3 Visar att funktionerna SPEGELVÄND VERTIKALT och/eller SPEGELVÄND HORI- SONTELLT har valts. 4 Rekommenderad PRESSARFOT 5 Visar att funktionen STOP är aktiv. 6 Visar att funktionen FIX är aktiv. 7 Rekommenderad TRÅDSPÄNNING Översiktsfönster 8 Visar att en ALFABETSMENY är aktiv. 9 Visar att en SÖMMENY är aktiv. 11 Inställd HASTIGHET 12 Uppmanar dig att sänka MATAREN. 13 Inställd STYGNLÄNGD 14 Visar att BACKMATNING är aktiv. När du syr stoppstygn (nr 26), avsmalnande söm (nr 27) eller knapphål steg för steg, blinkar ikonen för att tala om att du måste trycka på BACKMATNING för att byta riktning. 15 Inställd STYGNBREDD 16 Valt LÄGE 17 Valt SÖMNUMMER 10 Visar vald SÖMMENY 27

30 Funktioner och infodisplay Programmeringsikoner (Platinum 755) 18 PROG eller REP visas för att tala om ifall du är i programmeringsläget eller i repetitionsläget där du syr ditt program. 19 En siffra som anger AKTIVT MINNE Knapphålsikoner (Platinum 755) 20 När du syr knapphål steg för steg, talar en blinkande ikon om att du måste trycka på BACKMATNING för att ytta mellan de olika delarna av knapphålet När knapphålsmätaren är ansluten. 21 KNAPPHÅLSMÄTAREN är ansluten. 22 Ställ in KNAPPSTORLEKEN genom att trycka på stygnlängdsknapparna (+) eller (-). Tryck på CLR för att växla mellan inställning av knapphålsstorlek och knapphålets stygntäthet. 23 Knappsymbolen visar att det är knappstorleken som visas vid

31 Programmering Platinum 715/735 Du kan programmera sömmar till kombinationer. Programmet sparas automatiskt i maskinens minne och behålls, även när du stänger av maskinen. Platinum 755 Du kan programmera sömmar och bokstäver till kombinationer. Spara de programmerade kombinationerna i de permanenta minnena. Om du sparar en programmerad sömkombination, så stannar den kvar i minnet även när du stänger av maskinen. Funktioner och infodisplay PROG-läge När du programmerar är sömnadsguiden på Platinum 715/735 inte aktiv. Tryck på FUNC för att komma till PROG-läget. Minnen (Platinum 755) Tryck på M för att välja minne. M:et och det efterföljande numret visar vilket minne som är aktivt. Det nns två olika minnen (M1 och M2). Varje minne rymmer 30 sömmar vilket betyder att du kan programmera och spara upp till 60 sömmar och/eller bokstäver. När du aktiverar PROG-läget är det minne aktivt som användes senast. Om du vill spara en programmerad kombination i det andra minnet, välj det genom att trycka på M innan du programmerar nya sömmar. Obs! (Platinum 755): Vid programmeringen kan du minska avståndet mellan bokstäverna. Tryck på när menyn för siffror/specialtecken är aktiv för att programmera in korta backmatningsstygn. Ju er backmatningsstygn du programmerar in, desto kortare blir avståndet till nästa bokstav. Flytta mellan programmerade sömmar Använd pilknapparna för att ytta mellan sömmarna och kontrollera vad du har programmerat. På infodisplayen ser du numret på den valda sömmen i programmeringssekvensen. För att sy ditt sömnadsprogram, tryck på FUNC-knappen för att aktivera REP-läget. 29

32 Funktioner och infodisplay Radera sömmar eller program Om det nns en söm- eller bokstavskombination i det valda minnet, tryck på CLR för att radera minnet. Minnet raderas från den aktuella positionen och fram till slutet. Om du vill hämta tillbaka ett raderat program, tryck på CLR igen, innan du matar in nya sömmar eller trycker på någon pilknapp. Programmera sömmar (Platinum 715/735) Minnet rymmer upp till 30 sömmar Gör så här för att programmera sömkombinationen i guren: Tryck på FUNC för att aktivera PROG. Välj söm 2:03 (Platinum 715) / 2:05 (Platinum 735). Numret visas på infodisplayen. För att lägga till sömmen, tryck på höger pilknapp så att du kommer till nästa sömposition. Annars kommer den söm som du väljer nästa gång att ersätta den som redan står där. Välj söm 2:03 (Platinum 715) / 2:05 (Platinum 735) igen. Tryck på. Flytta framåt med höger pilknapp. För att sy ditt sömnadsprogram, tryck på FUNC-knappen för att aktivera REP-läget. Obs! Om du vill att den programmerade sömkombinationen bara ska sys en gång, tryck på i läget REP. Du kan också programmera STOP i läget PROG. Ett programmerat STOP visas med symbolen på infodisplayen. 30

33 Funktioner och infodisplay Programmering av sömmar och bokstäver (Platinum 755) Gör så här för att programmera sömkombinationen i guren: Tryck på FUNC för att komma till PROG. Välj sömmeny 2. Välj söm 3:24. Numret visas på infodisplayen. Tryck på för att spegelvända sömmen horisontellt. När du programmerar en kombination måste du ytta framåt med höger pilknapp för att lägga till nästa söm. Annars kommer den söm eller bokstav som du väljer nästa gång att ersätta den som redan står där. För att programmera stora E, tryck på alfabetsmenyknappen en gång. A.. visas på infodisplayen. Tryck på E. Numret 5 visas på infodisplayen. Flytta framåt med höger pilknapp. För att programmera rika med små bokstäver, välj gemener med alfabetsmenyknappen. När menyn med gemener är aktiv, visas a.. i översiktsfönstret. Tryck på r. Numret 18 visas på infodisplayen. Flytta framåt med höger pilknapp. Fortsätt sedan att skriva in bokstäverna: i, k och a på samma sätt. Välj sömmeny 3 för att programmera in den sista dekorsömmen. Välj söm 3:24. Numret visas på infodisplayen. För att sy ditt sömnadsprogram, tryck på FUNC-knappen för att aktivera REP-läget. Obs! Om du vill att den programmerade sömkombinationen bara ska sys en gång, tryck på i läget REP. Du kan också programmera STOP i läget PROG. Ett programmerat STOP visas med symbolen på infodisplayen. 31

34 Funktioner och infodisplay Byta eller lägga till en söm eller bokstav Du kan ändra valfri söm i läget PROG när sömnumret visas på infodisplayen. På Platinum 755 kan du även ändra bokstäver. Du stegar helt enkelt fram genom sekvensen med pilknapparna tills du kommer till det söm- eller bokstavsnummer du vill ändra. Då matar du in den söm du vill ha där i stället. Platinum 715/735 Platinum 755 Justera sömmar i ett program Om du vill justera en söm i en programmerad sömkombination, använd pilknapparna och stega fram till den aktuella sömmen. På Platinum 755 kan du även ändra bokstäver. Du kan ändra stygnlängd och stygnbredd eller spegelvända en söm/bokstav. Justeringarna sparas automatiskt i det permanenta minnet. Sy ditt program För att sy ditt program, tryck på FUNCknappen för att aktivera REP-läget. Pressarfot B rekommenderas. Ett stopp indikeras med en stoppsymbol. För att kontrollera din sömsekvens använder du pilknapparna och stegar framåt/ bakåt i programmet. Sy ditt program på ett tygstycke med mellanlägg. Platinum 715/735 Platinum 755 Spegelvända hela sömnadsprogrammet I REP-läget kan du spegelvända hela programmet vertikalt. På Platinum 755 kan du även spegelvända hela programmet horisontellt. Ändringarna sparas inte i det permanenta minnet. 32

35 SÖMNAD

36 Sy Vissa tyger har stora mängder överskottsfärg som kan orsaka missfärgning av andra tyger men också av din symaskin. Den här typen av missfärgning kan vara svår eller rent av omöjlig att få bort. Fleece- och denimtyger, framför allt i rött och blått, har ofta mycket överskottsfärg. Om du misstänker att ditt tyg/plagg innehåller stora mängder överskottsfärg, tvätta det alltid innan du syr eller broderar på det för att undvika missfärgning. 34

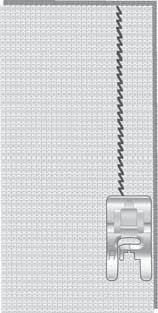

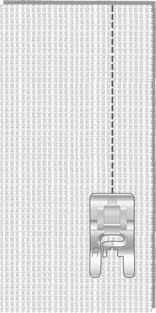

37 Nyttosömnad Sy ihop När du syr ihop, sammanfogar du två tygstycken med en sömsmån som oftast ska pressas isär. Normalt är kanterna på sömsmånerna fästade med en kastsöm innan du syr ihop. Tyg: Medelgrovt, vävt, isärklippt. 715 / :02 Sy Sy: Lägg tygstyckena med rätsidorna mot varandra. Lägg tyget på plats under pressarfoten. Rikta in kanten efter sömmarkeringen 15 mm. Sänk ner pressarfoten och tryck på pedalen. Sy en söm. Kapa trådarna när du har sytt färdigt. När du syr ihop stretchmaterial måste även sömmen vara elastisk. Elastasömmen (stretchsöm) ger en elastisk söm som är bra att använda när du syr ihop tunna stretchtyger. Tyg: Tunt, elastiskt, isärklippt. 715 / :04 Raksömmen kan också användas som utanpåsöm. Om du vill ha en synligare utanpåsöm, öka stygnlängden och använd grövre tråd med större nålstorlek. Sy: Lägg tygbitarna med rätsidorna mot varandra. Lägg tyget på plats under pressarfoten. Rikta in kanten efter sömmarkeringen 10 mm. Sänk ner pressarfoten och tryck på pedalen. Sy en söm. Kapa trådarna när du har sytt färdigt. Raksöm Elastasöm 35

38 Sy Tjugofem nålpositioner Din symaskin har tjugofem olika nålpositioner som medger noggrannare hopfogning och exaktare utanpåsömmar än någonsin tidigare. När du syr raksöm eller förstärkt raksöm kan du justera nålpositionen genom att trycka på stygnbreddsknapparna. Utnyttja de olika nålpostionerna när du syr kantsömmar och utanpåsömmar. Tyg: Medelgrovt, vävt Sy: 715 / :01 1:02 Vik tyget dubbelt och lägg det på plats under pressarfoten. Sänk pressarfoten och trampa på pedalen. Tryck på + på stygnbreddsknappen för att ytta nålen 12 steg till vänster nålposition. Tryck på för att ytta nålen 24 steg till höger nålposition. Tryck på stygnbredd - för att ytta tillbaka nålen till mittpositionen. Varje tryck på stygnbredd (- eller +) ger 0,25 mm justering av nålpositionen. För att få bästa matning när du syr en kantsöm nära kanten placerar du tyget och syr med vänster nålposition så att kanten följer insidan av höger kant på nyttosömsfot D eller första märket på vänster sida av nyttosömsfot A. Använd nyttosömsfot A när du syr i tunna tyger och nyttosömsfot D för andra tyger. 36

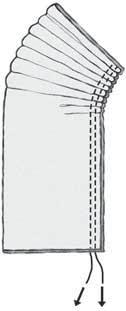

39 Sy Tråckla Tråcklingssömmen är en provisorisk söm för provning av passform, rynkning och markering. Din Platinum rekommenderar dig att minska trådspänningen för att trådarna ska bli enkla att sprätta eller dra i för att rynka tyget. Tyg: Medelgrovt, vävt, isärklippt. Lägg tygbitarna med rätsidorna mot varandra. Lägg tyget på plats under pressarfoten. 715 / :07 Sömsmån: 15 mm Sy: Sänk ner pressarfoten och tryck på pedalen. Sy längs sömlinjen. Kapa trådarna när du har sytt färdigt. Dra i undertrådarna för ta bort sömmen. Rynkning Välj något längre stygnlängd än för vanlig raksöm, 3,5-5,0. Sy alltid två rynktrådar intill varandra. Lägg ett tyglager på plats under pressarfoten och sy. Sy en andra rad bredvid den första. Dra i båda undertrådarna för att rynka tyget. Var försiktig så att du inte drar ur dem. 37

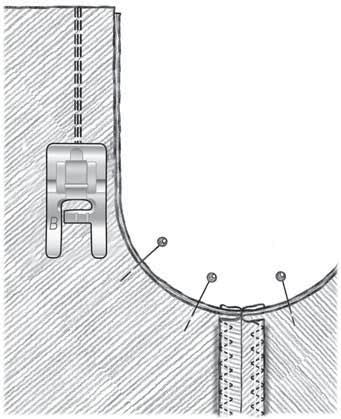

40 Sy Förstärkt raksöm Den förstärkta raksömmen är starkare än en vanlig söm eftersom den är tredubbel och elastisk. Den förstärkta raksömmen kan användas till alla kraftiga tyger, för grensömmar som utsätts för stor belastning och utanpåsömmar i tjocka tyger. Med den här sömmen reparerar du sömmar på kläder där belastningen är stor. Tyg: Grovt vävt, rätsidorna mot varandra 715 / :03 1:06 Sy: Lägg tyget på plats under pressarfoten. Sänk ner pressarfoten och tryck på pedalen. Sy 15 mm från kanten. Trestegs sicksacksöm En sicksacksöm i era steg ser ut som en sicksacksöm där varje sick- och sackrörelse består av korta stygn. En trestegs sicksacksöm är upp till 6 mm bred och passar alla tygkvaliteter. Använd den här sömmen vid överkastning, sammanfogning av två kanter, lagning av revor och andra färdigsömmar. Använd kantsömsfot J vid överkastning. 715 / :08 1:11 Sy: Lägg tyget på plats under pressarfoten. 38

41 Sänk ner pressarfoten och tryck på pedalen. Sy så att du kastar över kanten på tyget. Kapa trådarna. Sy Sy ihop och överkasta Sömmen Sy ihop/överkasta syr sömmen och kastar över kanterna i ett moment. Det nns era olika sömmar av typen sy ihop/ överkasta på din symaskin för att ge perfekt resultat för det tyg du har valt. Tyg: Tunt elastiskt, isärklippt Trestegs sicksacksöm 715 / :13 Sy: Lägg tygbitarna med rätsidorna mot varandra. Lägg tyget på plats under pressarfoten med stiftet på foten i linje med kanten på tyget. Sänk ner pressarfoten och tryck på pedalen. Sy längs kanten Kapa trådarna när du har sytt färdigt. Tunt elastiskt, överkastsöm Kraftigt elastiskt, overlocksöm Kastsömmen passar även för tunna och medelgrova vävda tyger. För grova elastiska tyger väljer du overlocksömmen och för grova vävda tyger passar dubbel overlocksöm bäst. Kraftigt, vävt, dubbel overlocksöm 39

42 Sy Stoppning och lagning Genom att stoppa ett litet hål eller en reva kan du rädda plagget innan hålet blivit för stort. Välj en tunn trådkvalitet i en färg som ligger så nära plaggets som möjligt. Tyg: Medelgrovt vävt, gör ett litet hål som du kan stoppa. 715 / :18 1:26 Sy: Lägg tyget på plats under pressarfoten. Sänk ner pressarfoten och tryck på pedalen. Börja sy ovanför revan och sy nedåt över den. När du har passerat hålet trycker du på. Fortsätt sy. Maskinen syr då tolv gånger fram och tillbaka över hålet och stannar sedan. Vill du sy samma söm en gång till, tryck på. Flytta tyget och tryck på fotreglaget för att sy en gång till. Maskinen upprepar då stoppsömmen med samma storleksinställning och stannar automatiskt när sömmen är färdig. Osynlig fållsöm Den här sömmen skapar en osynlig fållsöm på kläderna. Tyg: Ylle eller något annat medelgrovt tyg. 715 / :22 Vik tyget som bilden visar. Se till att den vikta kanten på tyget följer insidan av höger tå på pressarfot D för osynlig fållsöm. 40

43 Sänk ner pressarfoten och tryck på pedalen. Den vänstra delen av stygnet ska precis nå kanten på det vikta tyget. Justera vid behov stygnbredden med + eller - på stygnbreddsknappen så att du nätt och jämnt når fram till vikningen. Fålla När du fållar rekommenderar vi raksöm för vävda tyger, skinn och vinyl och elastisk söm för stretchtyger. Sy Jeansfåll När du syr över sömmarna på extra tjocka tyger och fållarna på jeans kan foten vika sig när du syr över sömmen. Då kan nålen slå emot foten och gå sönder. Använd lyftbrickan för att kompensera höjden på fållen du syr över. Tyg: Jeanstyg 715 / :02 Ena sidan av brickan är tjockare än den andra. Använd den sida som bäst motsvarar sömmens tjocklek. Stretchfåll Tyg: Medelgrovt, elastiskt 715 / :17 Vik fållen till avigsidan och sy en atlocksöm på den räta sidan. Klipp bort allt överskottstyg. Använd den här tekniken även för skärphällor. Fåll i stretchtyger och fåll för skärphällor 41

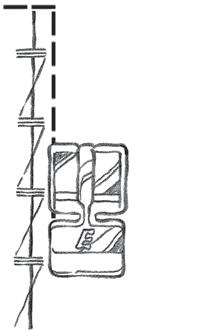

44 Sy Centrera blixtlås Tyg: Medelgrovt, vävt 715 / :02 Sy ihop de två tygstyckena längs en 15 mm sömlinje fram till skåran där blixtlåset ska sitta. 715 / :07 Tråckla ihop blixtlåsöppningen. Pressa isär sömmen. Placera blixtlåset med den räta sidan mot den isärpressade sömsmånen. 715 / :05 1:08 Ta bort pressarfoten. Ställ in stygnbredden 6 mm för att tråckla fast blixtlåset. Ställ in pressarfotstrycket på 2. Sänk mataren genom att vrida ratten på friarmen till. Flytta tyget för hand och tråckla fast blixtlåset med några breda stygn tvärs över så att det sitter på plats. Vrid ratten för mataren till sömnadsläget så kommer mataren upp automatiskt när du börjar sy. Sy: På Platinum 715/735 väljer du raksöm och ställer in stygnbredden 6,0 för raksöm med vänster nålposition. På Platinum 755 väljer du söm 1:01. Ställ in din Platinum enligt anvisningarna på infodisplayen. Foten har två fästen så att den kan spännas fast till höger eller vänster om nålen. Sätt fast blixtlåsfot E till höger om nålen. 42

45 Sy Lägg tyget med rätsidan uppåt under blixtlåsfoten. Sänk ner pressarfoten och tryck på pedalen. Börja sy tvärs över nederkanten, vrid tyget och sy längs högersidan av blixtlåset upp till toppen. För att undvika att tyget förskjuter sig olika, sy vänstra sidan av blixtlåset i samma riktning. Sätt fast blixtlåsfoten till vänster om nålen. Tryck på för raksöm med höger nålposition. Börja sy tvärs över nederkanten, vrid tyget och sy längs vänstersidan av blixtlåset nerifrån och upp. Ta bort tråcklingsstygnen. Obs! Om du vill ändra läget på sömspåret, justera nålpositionen. Tryck på - (minus) på stygnbreddsknappen för att ytta nålen mot mitten. 43

46 Sy Knapphål På din symaskin nns det olika knapphålsutföranden att välja mellan. Välj tränstyp för de esta knapphål och nyckelhålstyp för skräddarsydda kavajer. Om du använder knapphålsmätaren som mäter när du syr så blir alla knapphål precis lika stora. Tränsade knapphål för de esta tygtjocklekar. Nyckelhålsknapphål med kvadratisk ände för skräddarsydda kavajer, rockar etc. Knapphål med knapphålsmätaren (Platinum 735/755) Om du använder knapphålsmätaren som mäter när du syr så blir alla knapphål precis lika stora. Tyg: Medelgrovt vävt med mellanlägg 715 / :29 a Sätt fast knapphålsmätaren. Anslut kabeln till uttaget undertill på vänstra sidan av syhuvudet (a). Se till att det vita området på sidan av hjulet hamnar i linje med den vita markeringen på foten. På infodisplayen (b) talar en symbol om att knapphålsmätaren är ansluten. Välj önskad storlek (c) på knappen genom att trycka på stygnlängdsknapparna. Vanliga knappstorlekar är: 16 mm, 20 mm och 24 mm. Den största knappstorleken du kan ha när du använder knapphålsmätaren är 50 mm. När du syr väljer din Platinum automatiskt en knapphålslängd som är tillräcklig för att passa den inställda knappen. Storleken på knappen kan justeras i steg om 2 mm. På många knappförpackningar nns storleken angiven. Du kan också använda knapphålslinjalen (d). b c Uttag för knapphålsmätare 44

47 Vilken knapphålsstorlek du behöver beror även på knappens tjocklek och utförande. Sy alltid först ett testknapphål på en restbit av tyget. Sy Sy knapphål: Vik tyget dubbelt och placera mellanlägg i mitten. Markera på tyget var knapphålet skall placeras. Lägg tyget under knapphålsmätaren. Du kan lyfta upp mäthjulet mot ett stopp så blir det enklare att föra in tyget under pressarfoten. Använd markeringarna på knapphålsmätarens vänstra tå för att justera in plaggets kant. Lägg plaggets kant längs mittmarkeringen, så får du 15 mm från kanten till knapphålet. Sänk ner knapphålsmätaren och tryck på pedalen. Maskinen syr en raksöm bakåt som markerar vänstra knapphålsstolpen och sedan en satängsöm framåt. Samma sak upprepas på höger sida. Tränsarna görs automatiskt (se bild 1). Din symaskin stannar när knapphålet är färdigt. Obs! När du syr knapphål utan satängsöm eller när du använder knapphålsfot C är sömsekvensen en annan (ingen raksöm). (Se gur 2) d 1. Syriktning för knapphål med satängsöm som du syr med knapphålsmätaren Markeringarna på vänster tå ger en knäppkant på ca 15 mm. 2. Syriktning för knapphål utan satängsöm eller knapphål med satängsöm som du syr med knapphålsfot C 45

48 Sy Steg för steg, knapphål Använd knapphål steg för steg om tyget är för smalt och/eller ojämnt för att hjulet på knapphålsmätaren ska rulla jämnt. Välj ett knapphål och sätt fast knapphålsfot C. När du börjar sy knapphålet så syr maskinen knapphålets vänstra sida bakåt. Knapphålsfoten har en mätskala så att du kan avgöra längden på knapphålet. Använd markeringarna på knapphålsfotens vänstra tå för att justera in plaggets kant. När knapphålet har önskad längd, tryck på. Maskinen syr tränsen i änden och syr sedan höger sida. Markeringarna på vänster tå ger en knäppkant på ca 15 mm. Tryck på för att sy tränsen och fästa sömmen. Håll pedalen nedtryckt tills maskinen fäster sömmen och stannar. Vill du sy er knapphål av samma storlek, tryck på STOP för att spara inställningarna. Knapphålstäthet Om du vill justera stygntätheten för båda knapphålssidorna, öka stygnlängden med (+) så att knapphålsstolparna blir glesare. Minskar du stygnlängden (-) så blir knapphålssidorna tätare. Båda stolparna justeras. Knapphål med iläggstråd (stretchtyger) Syr du knapphål i stretchtyg, rekommenderar vi att du använder iläggstråd, så att knapphålet blir stabilare och inte töjer sig. Lägg en bit grov tråd (knapphålstråd) eller pärlgarn runt den lilla haken som sitter bak på knapphålsmätaren eller knapphålsfot C. 46

49 Sy ett knapphål. Håll inte tillbaka tråden. Satängsömmen över knapphålsstolparna sys över tråden. Sluta sy med nålen nere innan du syr sista tränsen i knapphålsänden och lyft av iläggstråden från haken och sträck den. Korsa iläggstråden framför nålen och sy den sista tränsen i knapphålsänden över tråden. Trä ändarna på iläggstråden genom en stor synål, för över dem till avigsidan och knyt ihop dem innan du klipper av överskottstråden. Sy Knapphålskniv Sprätta upp knapphålet med sprättkniven. Börja i valfri ände och sprätta mot mitten av knapphålet och fortsätt sedan från andra änden, återigen mot mitten. På så sätt undviker du att skada tränsarna. Knapp Att sy i knappar, hakar, hyskor och öglor går snabbt med din Platinum. Tyg: Medelgrovt, vävt 715 / :05 1:28 Ta loss pressarfoten och sänk mataren genom att vrida ratten på friarmen till. Använd lyftbrickan för att skapa ett skaftavstånd. 47

50 Sy På Platinum 715/735 ställer du in stygnlängden 0,0 och stygnbredden 3,0. Ställ in trådspänningen på 4 och pressarfotstrycket på 6. På Platinum 755 är knappsömmen förinställd för knappar med 3 mm mellan hålen*. Sy: Placera den tunna sidan av lyftbrickan under knappen om tyget är tunt. Håll den på plats med transparent tejp. Använd den tjocka sidan för kraftigare tyger. Placera knappen under pressarfotsfästet med knapphålen där nålen dyker ner. Kontrollera nålens rörelse i sidled genom att trycka på knappen spegelvänd vertikalt för att försäkra dig om att nålen inte träffar knappen. För ner nålen i knappens hål med handhjulet för att vara på säkra sidan. Sicksacka fast knappen med sex till åtta stygn. Tryck på för att fästa. Tryck på för att upprepa för nästa knapp. Lyft mataren när du har sytt i alla knappar. * Bredden på sicksacksömmen är inställd för de esta knappar. Om du syr i en mycket liten knapp eller en mycket stor rockknapp, minska (-) resp. öka (+) stygnbredden så att nålens rörelse i sidled motsvarar knappens eller hakens hålbredd. 48

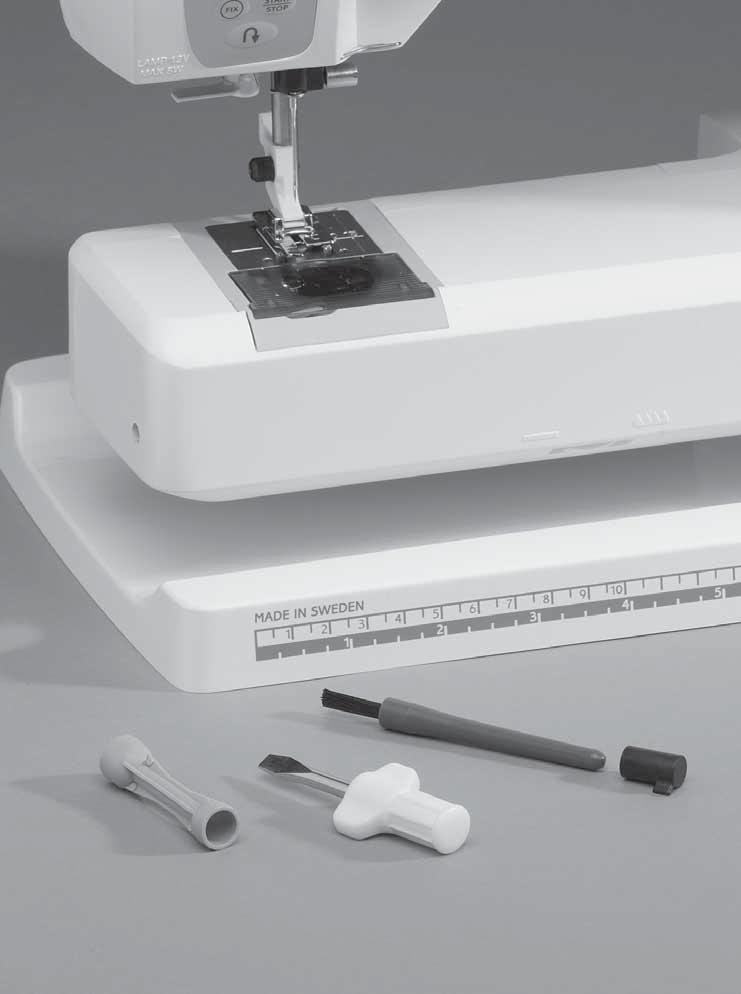

51 UNDERHÅLL AV DIN PLATINUM

52 Byta glödlampa! Underhåll av din Platinum Stäng av strömbrytaren. 1 Använd den typ av glödlampa som anges på maskinens framsida (12V, 5W). Du hittar dem hos din auktoriserade Husqvarna Viking-återförsäljare. 1 Placera glödlampsurdragaren med det djupa hålet, märkt OUT, runt glödlampan. Vrid inte glödlampan utan dra den rakt ut. 2 När du ska montera den nya lampan placerar du glödlampsurdragaren med det grunda hålet, märkt IN, runt glödlampan. Montera den genom att trycka den uppåt. 2 50

53 Underhåll av din maskin För att din symaskin ska fungera bra bör du rengöra den ofta. Du behöver inte smörja (olja) den.! Stäng av strömbrytaren. Rengöring Torka din symaskin utvändigt med en mjuk trasa så att du får bort damm och rester av tyg och tråd Underhåll av din Platinum Rengör i och runt spolkorgen Ta av pressarfoten och skjut undan spolluckan. Sänk mataren. Montera stygnplåtsöppnaren på borsten och stick in den i fördjupningen baktill på stygnplåten. För den emot dig för att få av stygnplåten. Gör ren matartänderna med borsten. Rengöring under spolkorgen När tygrester börjar ansamlas måste området under spolkorgen rengöras. Ta bort spolkorgshållaren (1) som täcker framsidan av spolkorgen (2). Ta loss spolkorgen genom att lyfta den uppåt. Rengör med borsten. Sätt tillbaka spolkorgen i spolkorgshållaren. 2 Montering av stygnplåten Se till att mataren är nedsänkt. Placera stygnplåten ca 5 mm framför bakkanten och skjut den bakåt. Sätt fast spolkorgslocket. Fäll upp mataren. 1 51

54 Underhåll av din Platinum Felsökning Så fort du får problem när du syr: Sätt i en nål av den storlek och typ som rekommenderas på infodisplayen. Trä över- och undertrådarna på nytt. Använd olika trådrullepositioner (vertikal eller horisontell). Använd trådnät och kvalitetstråd. Vid vanlig sömnad rekommenderar vi samma tråd för över- och undertråd. För dekorsömnad rekommenderar vi brodertråd som övertråd och vanlig sytråd på spolen. Tyget veckar sig? Kontrollera nålen, den kan vara skadad. Sätt i en nål av den storlek och typ som rekommenderas på infodisplayen. Trä över- och undertrådarna på nytt. Byt trådkvalitet så att den passar brerna och sömnadstekniken. Använd kvalitetstråd. Minska stygnlängden. Använd mellanlägg. Kontrollera trådspänningen. Missade stygn? Kontrollera nålen, den kan vara skadad. Byt nål till rekommenderad storlek och typ. Se till att nålen är monterad korrekt och ända in i botten på hållaren. Trä över- och undertrådarna på nytt. Använd rekommenderad pressarfot. Stäng av och starta om maskinen för att återställa den. Kontakta din återförsäljare för service. Nålen går av? Se till att du inte drar i tyget när du syr. Sätt i en nål av den storlek och typ som rekommenderas på infodisplayen Sätt i nålen korrekt enligt beskrivningen på sidan 12. Dålig trådspänning? Trä över- och undertrådarna på nytt - använd kvalitetstråd. Sätt i en ny nål av den storlek och typ som rekommenderas på infodisplayen. Ställ in rekommenderad trådspänning. Följ rekommendationerna för mellanlägg. Övertråden går av? Matas tråden fram jämnt/utan ryck? Använd trådnät och kvalitetstråd. Om du använder specialtråd, t.ex. metalltråd, se efter om någon specialnål rekommenderas i tillbehörskatalogen. Sätt i en nål av den storlek och typ som rekommenderas på infodisplayen. Trä över- och undertrådarna på nytt - se till att de är korrekt trädda. Pröva olika trådrullepositioner (vertikal eller horisontell). Om hålet i stygnplåten är skadat, byt stygnplåt. Används korrekt trådrullebricka utanför trådrullen? Tyget rör sig inte? Lyft upp mataren. Öka stygnlängden. 52

55 Underhåll av din Platinum Undertråden går av? Spola en ny undertrådsspole. Sätt tillbaka spolen i maskinen, kontrollera att tråden är rätt trädd, sidan 10. Om hålet i stygnplåten är skadat - byt stygnplåt. Rengör i och runt spolhållaren. Undertråden spolas ojämnt? Kontrollera trädningen för spolning. Felaktiga stygn, ojämna eller täta stygn? Stäng av och starta om maskinen för att återställa den. Byt nål, trä över- och undertrådarna på nytt. Använd mellanlägg. Maskinen syr långsamt? Kontrollera hastigheten. Ta bort stygnplåten och borsta bort ludd från spolen och mataren. Lämna maskinen till din återförsäljare för service. Maskinen vill inte sy? Flytta upp spolaxeln till sömnadsläge. Kontrollera att kontakterna är helt inskjutna i maskinen. Kontrollera stickproppen och spänningen i vägguttaget. Lämna maskinen på service. Använd stygnlängdsknapparna för att justera balansen. (-) gör att stygnen på höger sida hamnar närmare varandra (tätare). (+) gör att stygnen hamnar längre ifrån varandra (glesare). Om du trycker på knappen CLR återgår maskinen till funktionsläget stygnlängd/ knappstorlek. Den inställda balansen kvarstår till du stänger av symaskinen. Obs! Det är bara höger knapphålssida som ändras. Balansera den efter vänster sömsida. Lämna regelbundet in din symaskin på service hos din Husqvarna Viking återförsäljare! Om du har följt den här felsökningsinformationen och ändå har problem, lämna in din symaskin till din återförsäljare. Om du har ett speciellt problem är det till stor hjälp om du syr med den aktuella tråden på en restbit av ditt tyg och tar den med dig till återförsäljaren. Ett sömnadsprov ger ofta mycket bättre upplysningar än ord. Reservdelar och tillbehör som inte är original Garantin för din symaskin täcker inte fel eller skador som orsakats av delar eller tillbehör som inte är original. Obalanserade knapphål? Om så krävs kan du, för specialtyger, justera knapphålsbalansen. Om du vill balansera stygntätheten för höger knapphålssida trycker du på båda pilknapparna samtidigt tills balansikonen visas på infodisplayen. 53

56 Index Index Anslutning av maskinen 4 pedalen 4 Blixtlås 42 Byte av glödlampor 50 nål 12 pressarfot 14 Den vanliga trådrullehållaren 6 Elastasöm 35 Elastisk söm 35 Extra trådrullehållare 7 Felaktig trådspänning 15 Felsökning FIX 18 FUNC 19 Funktion FUNC 19 NORM 19 PROG 19 REP 19 Funktionsknappar 18 Förstärkt raksöm 38 Ihåliga bokstäver 21 Ikoner på infodisplayen 25, 27 Inbyggt minne 19, 29 Innehållsförteckning 1 Isättning av spolen i maskinen 10 Justera ett helt sömnadsprogram 32 Justera sömmar i ett program 32 Knapp för backmatning 18 Knapp, sy i 47 Knapphål balans 53 knapphålsmätare 44 Linjal 45 med iläggstråd 46 sprätta 47 steg för steg 46 täthet 46 Knapphål med iläggstråd 46 Knapphålsmätare 3, 14, 44 Korrekt trådspänning 15 Lyftbricka 41 Matare, nedsänkning 16 Meny Alfabet 21 Alfabet, undermeny 21 Sömmar 20 Minne 19, 29 Montera stygnplåten 51 NORM 19 Nyttosömnad Nål byte 12 lägen 36 Nålträdare 8 stanna uppe/nere 18 trasig 12 Nålar 12 Packa ihop efter sömnad 5 Packa upp Platinum 4 Pedal 4, 5 Pilknappar 19 Placering av tillbehör 5 Pressarfot byte 14 spak 14 tryck 14 Pressarfötter 13 PROG 19, 29 Programmering Bokstäver och sömmar 31 54

57 Index Raksöm 35 Radera sömmar eller program 30 Rengöring 51 i och runt spolkorgen 51 under spolkorgen 51 REP 19 Rynkning 37 Sicksacksömmar 38 Skinn 23 Spegelvända horisontellt 19, 32 Spegelvända vertikalt 19, 32 Spola från nålen 11 Spole isättning i maskinen 10 trådspolning 10 Sprätta knapphål 47 Steg för steg, knapphål 46 STOP 18, 30 Stoppning 40 Stygnbredd 18 Stygnlängd 18 Stygnplåt 51 Sy blixtlås 42 hastighet 18 knapp 47 Sänka ner mataren 16 Sömmenyer 19 Sömval 20 alfabet 21 alfabet, undermeny 21 nytto- och prydnadssömmar 20 Ta av stygnplåten 51 Ta av tillbehörsasken 5 Tillbehörsask 3 Tjugofem nålpositioner 36 Trikåtyger 22 Tråckla 37 Trådrullebrickor 6 Trådrullehållare Den vanliga trådrullehållaren 6 Extra trådrullehållare 7 Trådspänning 15 Trädning nål 8 tvillingnål 9 undertråd 10 övertråd 7 Tvillingnål trädning 9 Underhåll av din Platinum Vävda tyger 22 Översikt

58

59 Vi förbehåller oss rätten att utan föregående meddelande ändra maskinens utrustning och tillbehör samt att göra sådana ändringar av maskinens konstruktion eller utseende som inte negativt påverkar funktionen.

60 VSM Group AB SE Huskvarna, Sweden A InHouse 2006 VSM Group AB All rights reserved Printed in Sweden on environmentally-friendly paper
