Instruktionsbok. Interlude 445, 435 KEEPING THE WORLD SEWING

Transkript

1 Instruktionsbok Interlude 445, 435 KEEPING THE WORLD SEWING

2 SÄKERHETSFÖRESKRIFTER Denna hushållssymaskin är konstruerad och byggd för att överensstämma med standard IEC/EN Nätanslutning Den här symaskinen får endast användas med den spänning som anges på märkplåten. Säkerhetsföreskrifter Låt aldrig någon använda symaskinen som leksak. Var extra uppmärksam när maskinen används av eller i närheten av barn. Symaskinen får aldrig lämnas utan uppsikt när den är inkopplad. Koppla alltid ur symaskinen från elnätet när du inte använder den och innan du rengör den. Stäng av symaskinen ( 0 ) varje gång du ska göra något i området runt nålen, till exempel trä nålen, byta nål, ta upp undertråden eller byta pressarfot. Använd aldrig symaskinen om sladden eller stickproppen skadats. Se upp för rörliga delar. Var speciellt uppmärksam på symaskinsnålen. Använd symaskinen endast på det sätt som beskrivs i den här bruksanvisningen. Använd endast tillbehör som rekommenderas av tillverkaren och som anges i den här bruksanvisningen. Dra alltid ur elsladden innan du byter lampa. Sätt alltid i en ny lampa av samma typ (volt och watt). Observera följande! Denna produkt måste återvinnas enligt nationell lagstiftning gällande elektronik/elektroniska produkter. Vid tveksamheter var vänlig kontakta din återförsäljare för rådgivning.

3 Innehållsförteckning Lär dig din Interlude 2 Översikt 2 Uppackning 3 Nedpackning 3 Anslutning av fotpedalen 4 Anslut maskinen till nätuttaget 4 Tillbehörsask 5 Trådrullehållare 6 Trädning av övertråden 7 Trädning tvillingnål 7 Spolning med trädd maskin 8 Spolning med stående trådrullehållare 9 Isättning av spolen i maskinen 10 Sänka ned mataren 10 Trådspänning 11 Byte av nål 12 Byte av pressarfot 12 Funktioner och Infodisplayen 13 Funktionspanelen 13 Sömnadsguiden - Interlude Hur man använder sömnadsguiden 18 Ikoner på infodisplayen 19 Interlude Interlude Programmering 21 Sömnad 25 Sömöversikt 26 Interlude Interlude Nyttosömnad 30 Sy ihop 30 Tjugofem nålpositioner 31 Rynkning 32 Förstärkt raksöm 32 Trestegs sicksacksöm 33 Sy ihop och överkasta 34 Stoppning och lagning 35 Osynlig fåll 36 Fålla 37 Knapphål 38 Knapp 41 Sy fast blixtlås 42 Dekorsömnad 43 Applikation 43 Monogram 44 Hålsöm 44 Fogsöm 45 Dekorativ sömnad 46 Underhåll av din Interlude 47 Felsökning 50 Index 52 1

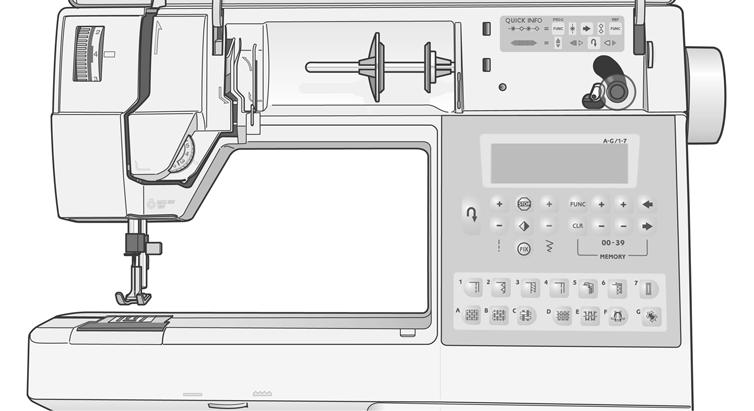

4 Lär dig din Interlude 1 Lär dig din Interlude Översikt 1 Lucka 2 Trådtilldragare 3 Ratt för pressarfotstryck 4 Trådledare 5 Uttag knapphålsmätare 6 Belysning 7 Nålstång med nålklämma 8 Pressarfot 9 Friarm 10 Spollucka 11 Bottenplatta 12 Matarnedsänkning 13 Stygnplåt 14 Pressarstång med pressarfotsfäs te 15 Nålskruv 16 Pressarfotslyftare 17 Trådspänning 18 Trådledare för spolning 19 Trådrullehållare 20 Trådrullebrickor 21 Hål för extra trådrullehållare 22 Quick-info 23 Trådkniv för spolning 24 Handhjul 25 Spolaxel, spolstopp 26 Info-display 27 Funktionstangenter 28 Sömnadsguide (445) 29 Elektrisk anslutning 30 Sömskala 2

5 Uppackning 1 Ställ maskinen på bordet och ta bort skydds em bal la get runt ma ski nen. Lyft av huven. 2 Tag bort gavelskydden, fot reg la get och till sist skydds plas ten runt ma ski nen. 3 Med maskinen följer en till be hörs på se, nätsladd och fot reg la ge sladd. 4 Torka ren maskinen, speciellt runt nål och stygnplåt. Lär dig din Interlude Nedpackning 1 Tag ur stickproppen ur vägg ut ta get och kon tak ter na ur ma ski nen. 2 Linda slad da rna runt han den. Stop pa in fot reg la ge slad den i fotreglagets för va rings ut rym me och nät slad den i fickan på huven. Där finns också plats för bruks an vis ning en. 3 Kontrollera att alla tillbehör ligger i till be hörs as ken. Skjut in asken på ma ski nen bakom friarmen. 4 Fäll ned pres sar fo ten. 5 Ställ fotreglaget - undersidan framåt - på tillbehörsasken baktill på ma ski nen. Fäll ner handtaget och sätt på huven. 3

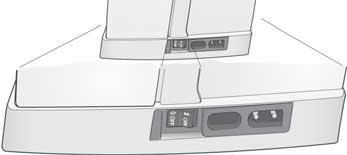

6 Lär dig din Interlude Anslutning av fotpedalen Bland tillbehören hittar du nätkabeln och kabeln till fotpedalen. Du behöver bara ansluta fotpedalkabeln till fotpedalen första gången du ska använda maskinen. 1 Ta fram kabeln till fotpedalen. Vänd fotpedalen. Anslut fotpedalkabeln till uttaget inne i utrymmet under fotpedalen. 2 Tryck in kontakten hårt så att den blir ordentligt ansluten. 3 Led kabeln genom spåret på fotpedalens högra sida. Anslut maskinen till nätuttaget På maskinens undersida finns märkspänning (V) och frekvens (Hz) angiven. Innan du ansluter fotpedalen, kontrollera att den är av typen FR4 (se undersidan på fotpedalen). 1 Ta fram sladden ur fotpedalen. Anslut fotpedalkabeln till det främre uttaget på maskinens högra sida. 2 Anslut nätkabeln till det bakre uttaget på maskinens högra sida. 3 När du ställer strömbrytaren i läget ON kopplas både maskinen och belysningen på

7 Lär dig din Interlude Tillbehörsask I tillbehörsasken finns det speciella utrymmen för pressarfötter och spolar samt plats för nålar och andra tillbehör. Förvara tillbehören i tillbehörsasken så har du dem lätt tillgängliga. Interlude 445 Interlude 435 Ta av tillbehörsasken 1 Behåll till be hörs as ken på ma ski nen så får du en större arbetsyta. 2 Drag till be hörs as ken åt vänster när du vill ta bort den och an vän da fri ar men. 3 Över friarmen kan du trä t.ex. byx ben och ärmar och kommer då lätt åt att sy. 4 För tillbehörsasken tätt intill friarmen in mot maskinen när du ska sätta tillbaka asken. 5

8 Lär dig din Interlude Trådrullehållare Maskinen har tråd rul le hål la re, som passar alla typer av trådrullar. En trådrullehållare (a) är justerbar tråden hasplas av den stil la stå en de spolen. Placera trådrullen så att tråden hasplas av motsols. a b c d På hållaren finns två trådledarbrickor. Har du smala trådrullar placeras den lilla brickan (b) framför trådrullen. Har du större trådrullar placeras den stora brickan (c) framför trådrullen. Placera brickan så att den platta sidan pressas mot trådrullen. Det skall inte vara något utrymme mellan bricka och trådrulle. Liten trådrulle Stor trådrulle Maskinen har också en lös tråd rul le hål la re (d), som monteras på ma ski nen. Haken på tråd rul le hål la ren passas in i de två hålen till höger om den fasta tråd rul le hål la ren och trycks ner. Den stora brickan (c) placeras som bot ten plat ta. Denna trådrullehållare används vid sömnad med tvillingnål eller vid se pa rat spolning. d c 6

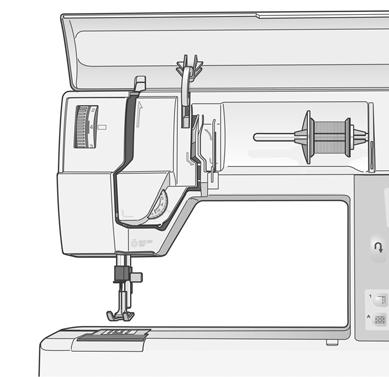

9 Trädning av övertråden Se till att pres sar fo ten är upplyft och att nålen står i sitt översta läge. 1 För trådrullehållaren utåt. Sätt trå drul len på tråd rul le hål la ren och brickan framför trå drul len enl. be skriv ning. För tillbaka tråd rul le hål la ren. 2 För tråden enligt pil mar ke ring en under den första tråd le da ren (a) och över den andra trådledaren (b). 3 Drag tråden vidare ner mellan trådspänningsbrickorna. 4 För tråden upp i spåret tråden trädes från höger genom tråd till dra ga ren. 5 Fortsätt med tråden ner genom tråd le da ren. 6 Nålen träs framifrån. Det ljusa pressarfotsfästet gör det lätt att se nålsögat. 7 För ned tråden under pressarfoten och upp genom tråd kni ven där tråden skärs av. Trädning tvillingnål Stäng av maskinen med! strömbrytaren. 1 Byt till en tvillingnål (extra tillbehör) 2 Spola en undertrådsspole med den tråd du skall använda som andra övertråd. 3 VÄNSTER NÅL: Träd maskinen enligt träd nings sche mat. Se till att tråden kommer mellan de inre trådspänningsbrickorna, innanför den sista tråd-ledaren och träd vänster nål. 4 Montera den lösa tråd rul le hål la ren på maskinen. Placera en bricka som bottenplatta. 5 Sätt den uppspolade övertråden på trådrullehållaren b Lär dig din Interlude 2 a 6 HÖGER NÅL: Träd maskinen som tidigare men se till att denna tråd kommer mellan de yttre trådspänningsbrickorna, utanför den nedersta trådledaren och träd höger nål. 1 7

10 Lär dig din Interlude c d Spolning med trädd maskin Se till att pressarfoten är upplyft och att nålen står i sitt översta läge. OBS! Använd inte pressarfot av plast vid spolning. 1 Sätt en tom spole med -märket utåt på spolaxeln på ma ski nens framsida. För spolaxeln neråt. 2 Drag tråden från nålen, under pres sar fo ten åt höger över tråd le da ren (c). 3 Linda tråden ovanifrån några varv runt spolen och skär av på tråd kni ven (d). 4 Trampa på fot reg la get. När spolningen är färdig tar du loss spolen, skär av tråden på tråd kni ven och för spolaxeln uppåt. OBS! Nylontråd eller annan tråd med hög elasticitet, bör inte spolas genom nålen. Se Spolning stående tråd rul le hål la re. 8

11 Lär dig din Interlude Spolning med stående trådrullehållare 1 Sätt en tom spole med -märket utåt på spolaxeln på ma ski nens framsida. För spolaxeln neråt. 2 Placera den stora brickan som bot ten plat ta. Sätt en trådrulle på tråd rul le hål la ren. 3 Drag tråden under tråd le da ren (a) och över trådledare (b) och vidare runt trådledare (c), se bild. 4 Linda tråden ovanifrån några varv runt spolen och skär av tråden på tråd kni ven. 5 Trampa på fotreglaget. När spolningen är färdig tar du loss spolen, skär av trå den på tråd kni ven och för spolaxeln uppåt. b a c 9

12 Lär dig din Interlude Isättning av spolen i maskinen! Stäng av maskinen med strömbrytaren Ta loss spolluckan genom att skjuta den mot dig. 2 Sätt i spolen i spolkorgen med märket uppåt och tråden till vänster om spolen. Spolen kommer då att rotera moturs när du drar i tråden. 3 Sätt fingret på spolen så att den inte roterar när du drar hårt i tråden åt höger och sedan åt vänster in i trådspänningsfjädern (a) så att den hamnar på plats med ett klick. 3 4 b 4 Fortsätt att trä tråden runt (b) och sedan till höger om och åt vänster in i trådkniven (c). Sätt tillbaka locket (1). Dra tråden åt vänster för att skära av den (2). a 2 c 1 Sänka ned mataren Matartänderna sänker du ned genom att vrida ratten på friarmens framsida åt vänster. Vrid ratten åt höger för att lyfta upp mataren. Mataren lyfts upp när du börjar sy. Mataren ska vara nedsänkt vid frisömnad och när du syr i knappar. 10

13 Lär dig din Interlude Trådspänning Ställ in den trådspänning som rekommenderas på infodisplayen. Du kan anpassa övertrådsspänningen till speciella tyger och/eller tekniker. Vrid den sifferförsedda ratten (a) för att ändra inställningen. Ju högre siffra, desto högre trådspänning. Normalt ska övertrådsspänningen vara ca 4. När du syr knapphål eller dekorsömmar bör du välja en övertrådsspänning på ca 3. Vid stickning med grov tråd i tjockt tyg bör du höja spänningen till 7-9. Rätt och fel trådspänning För att förstå betydelsen av rätt trådspänning, sy ett par sicksackprover med olika inställningar. 1 Börja med en inställning som är för lös, t.ex. den lägsta siffran. Undertråden kommer då att ligga rakt medan övertråden har dragits ned på undersidan av tyget. 2 Om du ställer in det högsta värdet kan övertråden gå av eller sömmen bli rynkig. 3 Vid korrekt trådspänning ska övertråden och undertråden mötas mitt emellan tyglagren och om det handlar om en dekorsöm, på undersidan. Provsy på en restbit av det tyg du ska använda och kontrollera spänningen

14 Lär dig din Interlude Byte av nål! Stäng av maskinen med strömbrytaren. 1 Lossa skruven i nålhållaren med skruvmejseln. 2 Dra ur nålen. 3 För in den nya nålen med den platta sidan vänd från dig så långt upp det går. 4 Dra åt skruven ordentligt med skruvmejseln. Använd alltid nålar av System 130/705 H. Byte av pressarfot! Stäng av maskinen med strömbrytaren. 1 Se till att nålen står i sitt högsta läge. Dra pressarfoten mot dig. 2 Se till att det tvärgående stiftet på den nya pressarfoten hamnar i linje med spåret i fästet. Tryck foten bakåt tills den snäpper fast. Pressarfotstryck (a) Pressarfotstrycket ställer du in med ratten som finns bakom luckan på din Interlude. Den normala inställningen är 4. Ju högre siffra, desto större tryck lägger pressarfoten an på tyget. Trikå och mjuka tyger ska sys med lägre pressar fotstryck. 1 2 a Pressarfotslyftare (b) Med pressarfotslyftet höjer och sänker du pressarfoten. Pressarfoten måste vara nedsänkt när du syr. Om du lyfter upp pressarfotslyftet och sedan trycker den uppåt kan du utöka lyfthöjden för pressarfoten så att du får plats med extra tjockt material under foten. b 12

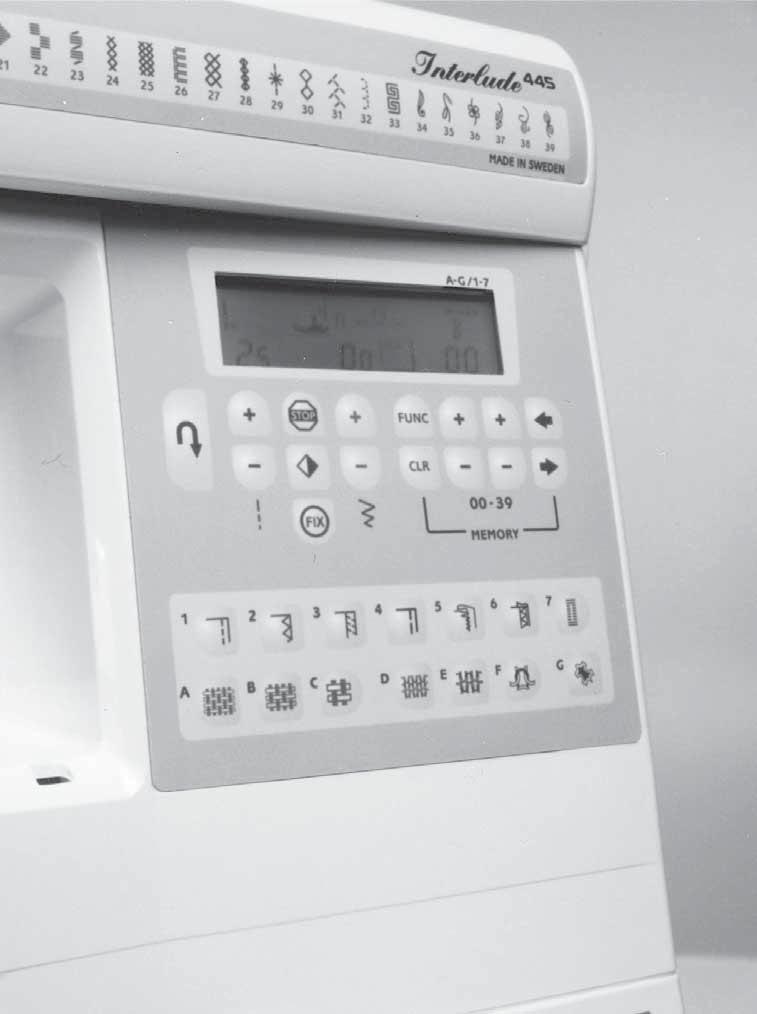

15 FUNKTIONER OCH INFODISPLAYEN 13

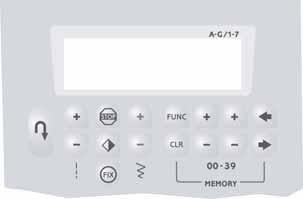

16 Funktioner och Infodisplayen Funktionspanelen Backmatning Om du trycker på BACKMATNING syr maskinen bakåt. När du släpper knappen syr Interlude framåt. Maximal stygnlängd bakåt är 3 mm. Tryck in backmatningsknappen två gånger i snabb följd innan du börjar sy, om du vill sy bakåt permanent. En ikon på infodisplayen visar att maskinen står i backläge. Interlude syr bakåt tills du trycker på knappen igen. Stygnlängd När du väljer en söm ställer din Interlude automatiskt in den bästa stygnlängden. Den inställda stygnlängden visas på infodisplayen ovanför stygnlängdsknappen. Du kan ändra stygnlängden genom att trycka på knapparna (+) eller ( ). Stygnbredd Stygnbredden ställer du in på samma sätt som stygnlängden. Den inställda stygnbredden visas på infodisplayen ovanför stygnbreddsknappen. Stygnbredden kan du ställa in mellan 0 och 6 mm. Om du har valt raksöm används stygnbreddsknappen för att justera nålpositionen. Stop STOP används för att avsluta en söm. Din Interlude fäster tråden och stannar automatiskt när stygnet eller stygnsekvensen är avslutad. STOPfunktionen annulleras om du trycker på knappen igen eller väljer en ny söm. En ikon på infodisplayen visar att STOP är aktivt. Du kan även programmera en STOP-funktion. Spegelvänd vertikalt Om du trycker på den här knappen så spegelvänds den valda sömmen. Om du har valt en raksöm med vänster nålläge och trycker på knappen så byter maskinen från vänster till höger nålläge. Om du trycker på den i REP-läge så spegelvänds hela stygnkombinationen (se sidan 22). 14

17 Fix Med tangenten FIX får du fäststygn i början och/eller slutet av sömmen. När du valt FIX, blinkar symbolen. Du tar bort FIX genom ett nytt tryck på tang en ten. FUNC Tryck på den här knappen för att växla mellan de olika lägena på din Interlude. Det finns tre olika lägen: NORM, PROG och REP. Läget NORM (normal sömnad) är alltid aktivt när du startar maskinen. Tryck en gång för att aktivera programmeringsläget och tryck en gång till om du vill välja REP-läget som används när du vill sy en programmerad kombination. Trycker du en gång till kommer du tillbaka till läget NORM. Vilket läge som är aktivt visas på infodisplayen. Funktioner och Infodisplayen CLR Tryck på den här knappen i PROGläge om du vill radera hela eller en del av ett program (se sidan 21). Om du raderar ett program från ett minne så försvinner sömnumret från infodisplayen. Pilknappar De här knapparna använder du för att gå framåt eller bakåt i en programmerad sekvens. Sömvalstangenter Med dessa tangenter väljer du söm. Söm mens nummer visas i displayen till höger. 15

18 Funktioner och Infodisplayen Sömnadsguiden - Interlude 445 Din Interlude 445 är utrustad med Husqvar na Vikings exklusiva sömnadsguide Sewing Advisor. Den är alltid aktiv och är placerad längst ned på kontrollpanelen. När du ska påbörja ett sömnadsarbete ställer du in tygets kvalitet och tjocklek och väljer vilken sömnadsteknik du vill använda. Sömnadsguiden kommer ihåg vilket tyg du har valt tills du ändrar det. Sömnadsguiden ställer in bästa söm, stygnlängd, stygnbredd och hastighet för det aktuella arbetet. Interlude 445 ger dig dessutom rekommendationer om trådspänning, pressarfotstryck och typ av pressarfot för det tyg och den teknik du har valt. Tygval Vävt eller trikå Skillnaden mellan vävt och stickat tyg (trikå) ligger i hur trådarna i tyget är sammanbundna. Vävda tyger tillverkas av två trådsystem varp på längden och inslag eller väft på tvären som korsar varandra i räta vinklar. Ett stickat tyg tillverkas av ett enda trådsystem som binds ihop i maskor. Stickade tyger är normalt elastiska. Grundregeln är att du ska mata in Vävt för stabila tyger utan elasticitet och Stretch för elastiska tyger. 16 EJ ELASTISKT TUNT: Chiffong, organza, batist, siden, yllemuslin etc. EJ ELASTISKT NORMALT: Kalikå, quilt tyger, ullkräpp, poplin, etc. EJ ELASTISKT KRAFTIGT: Denim, ylletyger för kostymer och rockar, kanvas, etc. ELASTISKT TUNT: Charmeusenylon, enkelstickade jerseytyger etc. ELASTISKT NORMALT: Dubbeltrikå, velour, plysch, badkläder etc. ELASTISKT KRAFTIGT: Collegetröjor, fleece etc. Vävda tyger Trikåmaterial

19 Skinn/vinyl Skinn är djurhud. Skinn kan vara slätt läder eller i mocka och är något töjbart. Vinyl är ett syntetiskt material, ofta med en väv på avigsidan. Vinyl kan vara slätt eller mönstrat och vissa vinylkvaliteter är elastiska. SKINN/VINYL: För mocka och äkta skinn och för syntetiska läder- och mockamaterial. Funktioner och Infodisplayen Skinn Vinyl Tekniker SY IHOP: Syr ihop två tygstycken. ÖVERKASTA: Kastar över tyg kanterna för att förhindra att de fransar sig och för att se till att de ligger plant. SY IHOP/KASTA ÖVER: Syr sömmen och kastar över kanterna på en gång. TRÅCKLA: En provisorisk söm för provning av passform, rynkning och markering. OSYNLIG FÅLL: Skapar en osynlig fåll på kläderna. Rekommenderas inte för tunt tyg eller skinn/vinyl, men din Interlude 445 väljer alltid den optimala sömmen. FÅLLA: Väljer den bästa synliga fållsömmen för den valda typen och tjockleken på tyg. KNAPPHÅL: Sömnadsguiden väljer bästa tänkbara knapphål för ditt tyg. 17

20 Funktioner och Infodisplayen Hur man använder sömnadsguiden Det senaste tygvalet är alltid aktivt och bibehålls i maskinens minne, även när du stänger av maskinen. När du trycker på en tygikon så visas bokstaven som motsvarar det aktuella tyget i infodisplayen jämte ordet GUIDE. När du har angivit vilket tyg du ska använda är det dags att välja önskad teknik. Då visas sömnumret och alla de rekommenderade standardinställningarna B 2 De inställningar som du har gjort i SÖMNADSGUIDEN visas alltid i översiktsfönstret. bokstaven anger tyget och siffran tekniken. Om du väljer en annan söm än den som rekommenderas av SÖMNADSGUIDEN så kvarstår tyginställningen. 18

21 1 2 3 Funktioner och Infodisplayen Ikoner på infodisplayen På infodisplayen finns det alltid ikoner som ger dig all den information du behöver för bästa möjliga resultat. En del ikoner är alltid aktiva medan andra bara visar sig i vissa lägen. Ikonerna som du kan se på infodisplayen förklaras i nedanstående tabell. Interlude Allmänna ikoner 1 NÅL: Här visas den rekommenderade nålen för det valda tyget. 2 Visar att BACKMATNING är aktiv. När du syr stoppstygn (nr 15), avsmalnande söm (nr 16) eller knapphål steg för steg, blinkar ikonen för att tala om att du måste trycka på BACKMATNING för att byta riktning. 3 Rekommenderat PRESSARFOTSTRYCK. 4 Rekommenderad PRESSARFOT. 5 Rekommenderad TRÅDSPÄNNING. 6 Visar att MELLANLÄGG bör användas. 7, 8 SÖMNADSGUIDE 9 STYGNLÄNGD 10 Visar att funktionen STOP är aktiv. 11 Visar att funktionen SPEGLA VERTIKALT är aktiv. 12 STYGNBREDD 13 Valt LÄGE 14 Numret på VALD SÖM. 19

22 Funktioner och Infodisplayen Knapphålsikoner 15 När du syr knapphål steg för steg, blinkar ikonen för att tala om att du måste trycka på BACKMATNING för att flytta mellan de olika delarna av knapphålet. 16 Rekommenderar knapphål med iläggstråd. Interlude Allmänna ikoner 1 Visar att BACKMATNING är aktiv. När du syr stoppstygn (nr 11), avsmalnande söm (nr 12) eller knapphål steg för steg, blinkar ikonen för att tala om att du måste trycka på BACKMATNING för att byta riktning. 2 Rekommenderad PRESSARFOT. 5 Visar att funktionen STOP är aktiv. 6 Visar att funktionen SPEGLA VERTIKALT är aktiv. 7 STYGNBREDD 8 Valt LÄGE 9 Numret på VALD SÖM. 3 Rekommenderad TRÅDSPÄNNING. 4 STYGNLÄNGD Knapphålsikoner 10 När du syr knapphål steg för steg, blinkar ikonen för att tala om att du måste trycka på BACKMATNING för att flytta mellan de olika delarna av knapphålet

23 Programmering På din Interlude kan du programmera sömmar till kombinationer. Programmet sparas automatiskt i maskinens minne och behålls, även när du stänger av maskinen. PROG-läge När du programmerar är sömnadsguiden inte aktiv (445). Tryck på FUNC för att aktivera PROG-läget. Flytta mellan programmerade sömmar Använd pilknapparna för att flytta mellan sömmarna och kontrollera vad du har programmerat. På infodisplayen ser du numret på sömmen i programmeringssekvensen. Funktioner och Infodisplayen Radera sömmar eller program Om det finns en sömkombination i minnet, tryck på CLR för att radera minnet. Minnet raderas från den aktuella positionen och fram till slutet. Om du vill hämta tillbaka ett raderat program tryck på CLR igen, innan du matar in nya sömmar eller trycker på någon pilknapp. Programmera sömmar Minnet innehåller 30 (445) / 25 (435) stygn. För att programmera sömmar gör du på följande sätt. Tryck på FUNC för att aktivera PROG Välj en söm 22 (445). Sömmen är nu inlagd i minnet. Tryck på pilknappen. Välj en annan söm 23 (445) Tryck på piltangenten. På detta sätt kan du kombinera olika sömmar enligt eget tycke och smak. Med hjälp av pilknappen kan du backa för att se vad du har programmerat. Obs! Om du bara vill sy din kombinerade söm en gång trycker du på REP. Du kan också programmera in STOP i PROG. Det programmerade STOP visas i infodisplayen. 21

24 Funktioner och Infodisplayen Byta en söm Du kan byta vilken del av en sömsekvens du vill i läget PROG när numret på sömmen visas på infodisplayen. Du stegar helt enkelt fram genom sömkombinationen med pilknapparna tills du kommer till det sömnummer du vill ändra. Då matar du in den söm du vill ha där i stället. Justera sömmar i ett program Om du vill justera en söm i en programmerad sömkombination, använd pilknapparna och stega fram till den aktuella sömmen. Du kan ändra stygnlängd och stygnbredd och spegelvända sömmen. Justeringarna sparas automatiskt i det permanenta minnet. Sy ditt program För att sy ditt program trycker du på FUNC så att du hamnar i REP-läget. Pressarfot B rekommenderas. Ett stopp indikeras med en symbol. För att kontrollera din sömsekvens använder du pilknapparna och stegar framåt/bakåt i programmet. Sy ditt program på ett tygstycke med mellanlägg. Spegelvändning Breddspegling vänder mönstret i sidled. I läge NORM och PROG vänds den möns ter bild du valt och i läge REP vänds hela pro gram met. Du kan dess ut om använda bredd speg ling när du vill ändra nålens position från vänster- till högerläge. När breddspegling är vald, markeras detta med sym bo len i displayen. 22

25 Specialsömmar Sömmarna kan endast väljas i NORMläge och kan repeteras men inte pro gram me ras eller kombineras. Till varje söm finns ett stygnminne, som lagrar antalet stygn i sömmen samt de för änd ring ar av längd, bredd, som du har gjort. 1 Sy önskad längd. Funktioner och Infodisplayen 2 Tryck på tangenten backmatning. Maskinen avslutar nu söm men. 3 Prova dig fram till önskad längd på sömmen. 4 Tryck på STOP och sy. Sömmen repeteras nu i en följd och maskinen stannar automatiskt när sömmen är klar. 23

26 Vissa tyger har stora mängder överskottsfärg som kan orsaka missfärgning av andra tyger men också av din symaskin. Den här typen av missfärgning kan vara svår eller rent av omöjlig att få bort. Fleece- och denimtyger, framför allt i rött och blått, har ofta mycket överskottsfärg. Om du misstänker att ditt tyg/plagg innehåller stora mängder överskottsfärg, tvätta det alltid innan du syr eller broderar på det för att undvika missfärgning. 24

27 SÖMNAD 25

28 Sömnad Sömöversikt Interlude nyttosömmar 00 Raksöm För all typ av sömnad i vävda tyger, 25 olika nål positioner. 01 Elasta söm För sömmar i trikå och stretchmaterial. 02 Förstärkt raksöm För sömmar som utsätts för kraftig belastning. Används för att förstärka och sy stickningar på idrotts- och arbetskläder. 25 nålpositioner. 03 Quiltsöm Specialsöm med ett utseende som liknar handsytt. Träd med genomskinlig övertråd. 04 Sicksack För spetsbårder och när du syr på band. 05 Satängsöm För applikationer, rundade hörn och när du syr på spetsar och band. 06 Förstärkt sicksacksöm För sammanfogning kant i kant eller överlappning i skinn. 07 Trestegs sicksacksöm För överkastning, lagning, lappning och montering av resårband. 08 Slingersöm För lagning, stoppning och elastiska applikationer. 09 Kantsöm Sy sömmen och kasta över kanten på en gång. För tunna elastiska eller icke elastiska tyger. 10 Bindsöm Sy sömmen och kasta över kanten på en gång. För medelgrova till kraftiga stretch tyger. 11 Dubbel overlock Sy sömmen och kasta över kanten på en gång. För kraftiga stretchtyger. 26

29 12 Flatlock Dekorativa fållar och överlappande sömmar, skärp och band. För medelgrova/kraftiga stretchtyger. 13 Fogsöm För sammanfogning av två tygstycken med färdiga kanter för elastisk rynkning. 14 Elastisk, osynlig fållsöm Osynlig fåll i medelgrova och kraftiga stretchtyger. 15 Monogramsöm Används för hörn, punkter och monogram med satängsöm. Sömnad 16 Stoppsöm För stoppning och lagning av arbetskläder, jeans, bordsdukar och linnehanddukar Knapphål Olika knapphålsvarianter för olika typer av kläder. Interlude dekorsömmar 27

30 Sömnad Interlude nyttosömmar 00 Raksöm För all typ av sömnad i vävda tyger, 25 olika nål positioner. 01 Elasta söm För sömmar i trikå och stretchmaterial. 02 Förstärkt raksöm För sömmar som utsätts för kraftig belastning. Används för att förstärka och sy stickningar på idrotts- och arbetskläder. 25 nålpositioner. 03 Sicksack För spetsbårder och när du syr på band. 04 Satängsöm För applikationer, rundade hörn och när du syr på spetsar och band. 06 Kantsöm Sy sömmen och kasta över kanten på en gång. För tunna elastiska eller icke elastiska tyger. 07 Bindsöm Sy sömmen och kasta över kanten på en gång. För medelgrova till kraftiga stretch tyger. 08 Flatlock Dekorativa fållar och överlappande sömmar, skärp och band. För medelgrova/kraftiga stretchtyger. 09 Fogsöm För sammanfogning av två tygstycken med färdiga kanter för elastisk rynkning. 05 Trestegs sicksacksöm För överkastning, lagning, lappning och montering av resårband. 28

31 10 Elastisk, osynlig fållsöm Osynlig fåll i medelgrova och kraftiga stretchtyger. 11 Stoppsöm För stoppning och lagning av arbetskläder, jeans, bordsdukar och linnehanddukar. 12 Monogramsöm Används för hörn, punkter och monogram med satängsöm. Sömnad Knapphål Olika knapphålsvarianter för olika typer av kläder. Interlude dekorsömmar 29

32 Sömnad Nyttosömnad Sy ihop När du syr ihop sammanfogar du två tygstycken med en sömsmån som oftast ska pressas isär. Normalt är kanterna på sömsmånerna överkastade innan du syr ihop. När du syr ihop stretchmaterial måste även sömmen vara elastisk. Elastasömmen (stretchsöm) ger en elastisk söm som är bra att använda när du syr ihop tunna stretchtyger. Tyg: Vävt normalt, isärklippt Sy: Lägg tygstyckena med rätsidorna mot varandra. Lägg tyget på plats under pressarfoten. Rikta in kanten efter sömmarkeringen 15 mm. Sänk ned pressarfoten och tryck på fotpedalen. Sy en söm. Skär av trådarna när du har sytt färdigt. Raksömmen kan också användas som dekor. Om du vill ha en synligare stickning, öka stygnlängden och använd grövre tråd med större nålstorlek. Tyg: Elastiskt tunt, isärklippt Str Sy: Lägg tygstyckena med rätsidorna mot varandra. Lägg tyget på plats under pressarfoten. Rikta in kanten efter sömmarkeringen 10 mm. Sänk ned pressarfoten och tryck på fotpedalen. Sy en söm. Skär av trådarna när du sytt färdigt Raksöm Elastasöm 30

33 Sömnad Tjugofem nålpositioner Din Interlude har tjugofem olika nålpositioner som medger noggrannare hopfogning och exaktare sömmar än någonsin tidigare. När du syr raksöm eller förstärkt raksöm kan du justera nålpositionen stegvis. Utnyttja de olika nålpostionerna när du syr kantstickningar och stickningar. Tyg: Vävt normalt Sy: Vik tyget dubbelt och lägg det på plats under pressarfoten. Sänk ned pressarfoten och tryck på fotpedalen. Tryck på + på stygnbreddsknappen för att flytta nålen 12 steg till vänster nålposition. Tryck på för att flytta nålen 24 steg till höger nålposition. Tryck på på stygnbreddsknappen för att flytta tillbaka nålen till läget. Varje tryck på stygnbreddsknappen ( eller +) ger 0,25 mm justering av nålpositionen. För att få bästa matning när du syr en raksöm nära kanten placerar du tyget och syr med vänster nålposition så att kanten följer insidan av höger kant på nyttosömsfot D eller första märket på vänster sida av nyttosömsfot A. Använd nyttosömsfot A när du syr i tunna tyger och nyttosömsfot D för andra tyger. 31

34 Sömnad Rynkning Använd lite längre stygn än vid vanlig raksöm, 3,5-5,0. Sy alltid två rynk trå dar intill varandra. Lägg ett tyglager på plats under pressarfoten och sy. Sy en andra rad bredvid den första. Dra i båda undertrådarna för att rynka tyget. Var försiktig så att du inte drar ur dem. Förstärkt raksöm Den förstärkta raksömmen är starkare än en vanlig söm eftersom den är tredubbel och elastisk. Den förstärkta raksömmen kan användas till alla kraftiga tyger, för grensömmar som utsätts för stor belastning och i tjocka tyger. Med den här sömmen reparerar du sömmar på kläder där belastningen är stor. Tyg: Vävt kraftigt, rätsidorna mot varandra Sy: Lägg tyget på plats under pressarfoten. Sänk ned pressarfoten och tryck på fotpedalen. Sy 15 mm från kanten. 32

35 Sömnad Trestegs sicksacksöm En sicksacksöm i flera steg ser ut som en sicksacksöm där varje sick- och sackrörelse består av korta stygn. En trestegs sicksacksöm är upp till 6 mm bred och passar tyger av alla kvaliteter. Använd den här sömmen vid överkastning, sammanfogning av två kanter, lagning av revor. Använd kantsömsfot J vid överkastning Sy: Lägg tyget på plats under pressarfoten. Sänk ned pressarfoten och tryck på fotpedalen. Sy så att du kastar över kanten på tyget. Kapa trådarna. Trestegs sicksacksöm Slingersömmen använder du när du syr ihop med överlappning och för lagning och stoppning av stretchtyger Slingersöm 33

36 Sömnad Sy ihop och överkasta Sömmen Sy ihop/överkasta syr sömmen och kastar över kanterna i ett moment. Det finns flera olika sömmar av typen sy ihop/överkasta på din Interlude för att ge perfekt resultat för det tyg du har valt. Tyg: Elastiskt tunt, isärklippt Str Sy: Lägg tygstyckena med rätsidorna mot varandra. Lägg tyget på plats under pressarfoten med stiftet på foten i linje med kanten på tyget. Sänk ned pressarfoten och tryck på fotpedalen. Sy längs kanten Skär av trådarna när du har sytt färdigt. Kantsömmen passar även för tunna och normala vävda tyger. För elastiska tyger väljer du bindsömmen och för kraftiga vävda tyger passar dubbel overlocksöm bäst (445). Tunt elastiskt, kantsöm Kraftigt elastiskt, bindsöm Kraftigt vävt, dubbel overlocksöm (445) 34

37 Stoppning och lagning Genom att stoppa ett litet hål kan du rädda plagget innan hålet blivit för stort. Välj en tunn trådkvalitet i en färg som ligger så nära plaggets som möjligt. Tyg: Vävt normalt, gör ett litet hål som du kan stoppa Sömnad Sy: Lägg tyget på plats under pressarfoten. Sänk ned pressarfoten och tryck på fotpedalen. Börja sy ovanför hålet och sy tvärt över det. När du har passerat hålet trycker du på. Fortsätt sy. Maskinen syr då tolv gånger fram och tillbaka över hålet och stannar sedan. Vill du sy samma söm en gång till, tryck på. Flytta tyget och tryck på fotpedalen för att sy en gång till. Maskinen upprepar då stoppsömmen med samma storleksinställning och stannar automatiskt när sömmen är färdig. 35

38 Sömnad Osynlig fåll Den här sömmen skapar en osynlig fåll på kläderna. Tyg: Ylle eller något annat normalt tyg Vik tyget som bilden visar. Se till att den vikta kanten på tyget följer insidan av höger tå på pressarfot D för osynlig fållning. Sänk ned pressarfoten och tryck på fotpedalen. Den vänstra delen av stygnet ska precis nå kanten på det vikta tyget. Justera vid behov stygnbredden med + eller - på stygnbreddsknappen så att du nätt och jämnt når fram till vikningen. 36

39 Fålla När du fållar rekommenderar vi raksöm för vävda tyger, skinn och vinyl och elastisk söm för stretchtyger. Sömnad Fålla jeans När du syr över sömmarna på extra tjocka tyger och fållarna på jeans kan foten vika sig när du syr över sömmen. Då kan nålen slå emot den vikta foten och gå av. Använd lyftbrickan för att kompensera höjden på sömmen du syr över. Tyg: Jeanstyg Jeans Den ena sidan på lyftbrickan är högre. Använd den sida som när mast mot sva rar tjockleken på söm men. Stretchfåll Tyg: Elastiskt normalt Str Vik fållen mot avigsidan och sy en dubbel overlock från rätsidan. Klipp bort allt överskottstyg. Använd den här tekniken även för skärphällor. 37

40 Sömnad Knapphål I knapphålsöversikten till höger, kan du se vilket knapphål som finns på din maskin. Välj tränstyp för de flesta knapphål. För tunna tyger använd knapphål med rundade ändar. Välj raksömsknapphål för skinn och mocka. Tränsade knapphål för de flesta tygtjocklekar. Knapphål med rundade ändar för tunna tyger. Raksömsknapphål för skinn och mocka *Det här knapphålet når du via sömnadsguiden 445 -* När du ska sy knapphål rekommenderar vi att du använder den justerbara knapphålsfoten. Knapphålsfoten har en skjutlinjal som kan ställas in för olika knappstorlekar. Lägg knappen på pressarfoten och för intill skjutlinjalen så mycket som möjligt. Sätt fast pressarfoten på maskinen. Maskinen syr första stolpen bakåt. Stanna maskinen när den röda markeringen på skjutlinjalen når början av första stolpen. Använd markeringarna på knapphålsfotens vänstra tå för att placera plaggets kant. Placera plaggets kant vid mittenmarkeringen, så får du en 15 mm knapphålskant. Syr du knapphål i stretchtyg rekommenderar vi att du syr knapphålet med iläggstråd för att göra det mer hållbart och för att förhindra att knapphålet töjs ut. För att sy knapphål med iläggstråd, lägg en bit grov tråd runt hälen baktill på knapphålsfoten. 15 mm knapphålskant Skjutlinjal 38

41 Steg för steg, knapphål Din Interlude har funktionen Perfect Balanced Buttonholes (PBB, perfekt balanserat knapphål). Symaskinen syr knapphålet med båda knapphålsstolparna åt samma håll vilket ger ett perfekt resultat. Välj tränsat knapphål eller knapphål med rundade ändar. Snäpp fast knapphålsfot C Sömnad När du börjar sy knapphålet, så syr maskinen knapphålets vänstra stolpe bakåt. Storleken på knapphålet är automatiskt bestämt genom att du placerar knappen i den speciella knapphålsfoten. Sy den vänstra stolpen på knapphålet till den når den röda markeringen på knapphålsfoten. Tryck Nu kommer maskinen sy en raksöm till den högra stolpen. Sy sömmen till du har nått samma längd som den första stolpen. Tryck Nu kommer maskinen att sy bakåt och sy stolpen på den högra sidan Tryck För att sy tränsen och fästa sömmen. 39

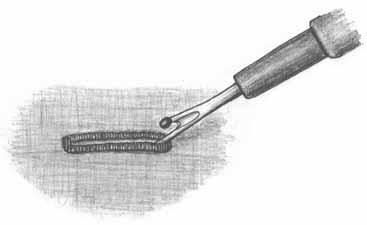

42 Sömnad Raksömsknapphål Sömnadsguiden väljer det mest lämpliga knapphålet till det tygvalet du har gjort. Till skinn och vinyl passar ett raksömsknapphål När du börjar sy knapphålet, syr maskinen den vänstra stolpen bakåt. Storleken på knapphålet är automatiskt bestämt genom att du placerar knappen i den speciella knapphålsfoten. När knapphålet har önskad längd tryck. Maskinen kommer att backa och sy den högra sidan. Tryck för att sy tränsen och fästa sömmen Sprätta knapphål Sprätta upp knapphålet med sprättkniven. Börja i valfri ände och sprätta mot mitten av knapphålet och fortsätt sedan från andra änden, återigen mot mitten. På så sätt undviker du att skada tränsarna. 40

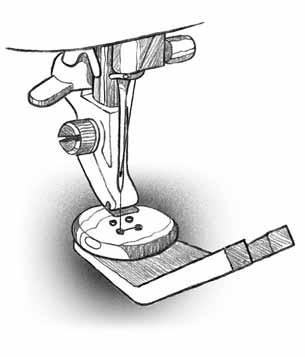

43 Knapp Med din Interlude syr du snabbt i knappar, hakar, hyskor och öglor. Tyg: Vävt normalt Använd lyftbrickan för att få en hals på knappen. Ta loss pressarfoten och sänk mataren genom att vrida ratten på friarmen till. Sömnad Sy: Placera den tunna sidan av lyftbrickan under knappen om tyget är tunt. Håll den på plats med transparent tejp. Använd den tjocka sidan för kraftigare tyger. Placera knappen under pressarfotsfästet så att knappens hål stämmer med nålens rörelse i sidled genom att trycka på knappen spegelvänd vertikalt för att försäkra dig om att nålen inte träffar knappen. För ner nålen i knapphålen med handhjulet för att vara på den säkra sidan. Sicksacka fast knappen med sex till åtta stygn. Tryck på för att fästa. Lyft mataren när du har sytt i alla knappar. Tryck på för att avaktivera STOPfunktionen. 41

44 Sömnad Sy fast blixtlås Pressarfot E kan placeras till vän ster eller höger om nålen för att du lätt skall komma åt att sy fast båda sidor på blixtlåset. När andra sidan av blixtlåset skall sys fast, flyttas pressarfoten Dolt blixtlås 1 Sy ihop sömmen upp till mar ke ring en för blixtlåset. Tråckla ihop resten av sömmen. Lämna ca 2 cm öppet längst upp. Pressa isär sömsmånen. Sätt nålen i högerläge. 2 Placera pressarfot E till vänster om nålen. Vänd till arbetets av ig si da och vik plagget åt sidan så att båda söms måne rna ligger fria. Vik och pressa den vänstra söms må nen ca 5 mm från den tråcklade sömmen. 3 Nåla fast blixtlåset under den invikta sömsmånen med kedjan så nära vikningen som möjligt och sy fast den vänstra delen. Börja sy nerifrån. Ett par cen ti me ter innan sömmen är färdig, lyfter du pressarfoten och drar blixtlåsets löpare förbi pres sar fo ten. Sänk pressarfoten och avsluta söm men. 4 Flytta nålen till vänsterläge och pressarfoten så att den kommer till höger om nålen. Vänd plagget till rätsidan. Det är viktigt att söm men på rätsidan blir rak och fin. Det är lätt att lyckas om du markerar sömlinjen. Nåla och sy fast den andra sidan av blixtlå set i den markerade linjen. Börja med tvärsömmen i slutet av blixtlåset och fortsätt uppåt. Vill du sy ett herrblixtlås gör du allt enligt beskrivningen, men spegelvänt

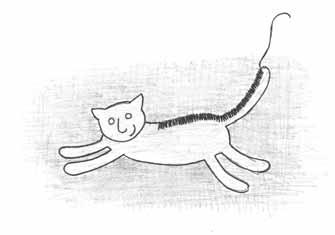

45 Dekorsömnad Applikation Rita upp ditt motiv spe gel vänt på pap pers si dan av ett dub bel häf tan de mellanlägg. Sömnad 2 Stryk fast mellanlägget mot app li ka tions ty gets avigsida. 3 Klipp ut applikationen. Drag bort mellanläggets pap pers skikt. Stryk fast applikationen på bottentyget. 4 Sy fast ytterkanterna med platt söm, stygn bredd 2 mm. Sy också alla invändiga detaljer med denna söm. 43

46 Sömnad Monogram Monogramsömmen har en kilformad början och slut, vilket gör den mycket lämplig att sy mo no gram och andra de ko ra tio ner med. An vänd pressarfot B Rita upp monogrammet direkt på tyget och sy över de ritade lin jer na. 2 Välj. 3 Sy önskad längd. 4 Tryck på tang en ten BACKMATNING. Sömmen av slu tas då kil for mad. 5 Tryck STOP och sy. Sömmen repeteras nu i en följd och ma ski nen stannar au to ma tiskt när sömmen är klar. Hålsöm Hålsömstekniken kallas även entredeux, ett franskt ord som betyder mellan. Hålsömmen använder du när du syr ihop spetsar eller tyger eller som dekoration Wing Tyg: Vävt tunt, Husqvarna Vikings rivbara mellanlägg. Använd tunn sytråd i en färg som matchar tyget, både som över- och undertråd. Sy: Sy en hålsöm. Spetsinfällning Lägg infällningsspets på tyget. Välj raksöm. Sy fast spetsen i tyget längs båda kanterna. Sätt i en vingnål. Välj hålsöm. Sy hålsömmen längs båda kanterna på spetsen. Klipp av tyget från spetsens baksida. 44

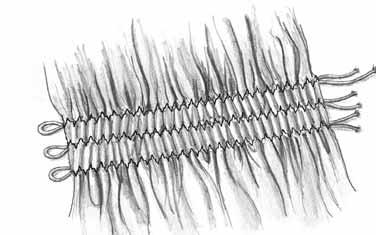

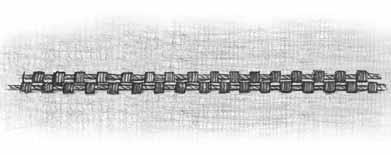

47 Fogsöm Fogsöm. Används för att foga samman två tyger med vikta kanter genom att kanterna läggs tätt intill varandra. Spetsar och band kan också sys fast med fogsöm. Sömnad Resårsöm Fogsöm kan också användas som resårsöm med rundresår. Använd knapp håls pres sar fot C. Öka tråd spän ning en. Beräkna dubbel längd av re sår trå den. Lägg resårtråden om hä len på pressarfoten. Sy från av ig si dan över båda resårtrådarna. Du kan sträcka resårtråden under söm nad ens gång eller rynka ihop tyget efteråt genom att dra i re sår trå dar na. 45

48 Sömnad Dekorativ sömnad Sömmarna är framför allt an vänd ba ra som dekorsömmar. Exempel på sömnadsarbete: Söm nr. 22 (445) / 18 (435) ger en dekorativ effekt tillsammans med garn. Denna söm, 19 (445) / 15 (435), blir en utmärkt kantavslutning när du klipper utmed udd kan ten. Med söm nr. 28 (445) / 21 (435) och en vingnål kan du göra en dekorativ hålsöm runt din broderade duk 46

49 UNDERHÅLL AV DIN INTERLUDE 47

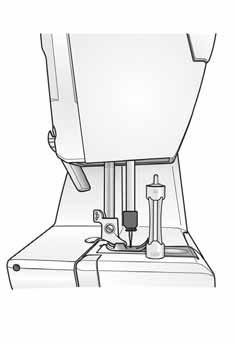

50 Underhåll av din Interlude Byte av glödlampa Använd den typ av glödlampa som anges på maskinen framsida (12V, 5W). Du hittar dem hos din auktoriserade Husqvarna Viking-återförsäljare.! Stäng av maskinen med strömbrytaren. 1 Placera glödlampsurdragaren med det djupa hålet, märkt OUT, runt glödlampan. Vrid inte glödlampan utan dra den rakt ut. 2 När du ska montera den nya lampan placerar du urdragaren med det grunda hålet, märkt IN, runt glödlampan. Montera den nya glödlampan genom att trycka den uppåt. 48

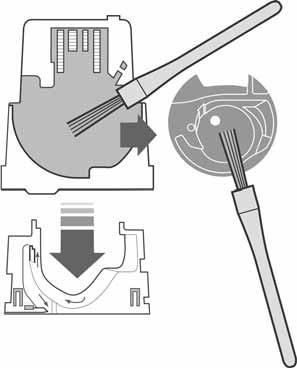

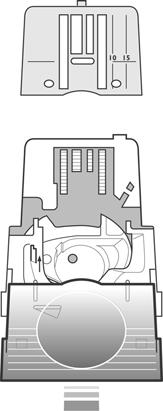

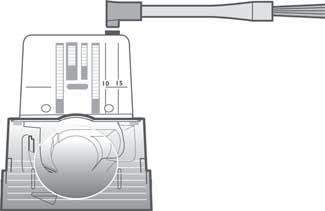

51 Underhåll av din maskin För att din symaskin ska fungera bra bör du rengöra den ofta. Du behöver inte smörja (olja) den.! Stäng av maskinen med strömbrytaren. Rengöring Torka din Interlude utvändigt så att du får bort damm och rester av tyg och tråd. Underhåll av din Interlude Rengöring av mataren Ta av pressarfoten och skjut undan griparluckan. Montera stygnplåtsöppnaren på borsten och stick in den i fördjupningen baktill på stygnplåten. För den emot dig för att få av stygnplåten. Gör ren mataren med borsten. Rengöring inuti spolhuset När tygrester börjar ansamlas måste området i spolhuset rengöras. Ta bort korgstoppet (1) som täcker framsidan av spolkorgen (2). Ta loss spolkorgen genom att lyfta den uppåt. Rengör med borsten. Sätt tillbaka spolkorgen i spolhuset. Sätt tillbaka korgstoppet. 1 2 Sätta tillbaka stygnplåten Se till att mataren är nedsänkt. Sätt tillbaka stygnplåten genom att placera den ca 5 mm framför bakkanten och skjut den bakåt. Sätt fast griparluckan. Lyft upp mataren. 49

52 Underhåll av din Interlude Felsökning Så fort du får problem när du syr: Ställ in korrekt tygkvalitet och tjocklek i sömnadsguiden (445). Sätt i en nål med den grovlek som rekommenderas på infodisplayen (445). Trä över- och undertrådarna på nytt. Använd olika trådrullepositioner (vertikal eller horisontell). Använd trådnät och kvalitetstråd. Vid vanlig sömnad rekommenderar vi samma tråd för över- och undertråd. För dekorsömnad rekommenderar vi brodertråd som övertråd och vanlig sytråd på spolen. Tygrynkor? Ställ in rätt tygkvalitet och tjocklek i sömnadsguiden (445). Kontrollera nålen, den kan vara skadad. Sätt i en nål med den grovlek som rekommenderas på infodisplayen (445). Trä över- och undertrådarna på nytt. Byt trådkvalitet så att den passar materialet och sömnadstekniken. Använd kvalitetstråd Minska stygnlängden Använd mellanlägg Kontrollera trådspänningen Sömmen är ojämn? Kontrollera nålen den kan vara skadad. Byt nål till rekommenderad grovlek. Se till att nålen är korrekt monterad och ända in i botten på hållaren. Trä över- och undertrådarna på nytt. Använd rekommenderad pressarfot. Stäng av och starta om maskinen för att återställa den. Kontakta din återförsäljare för service. Nålen går av? Se till att du inte drar i tyget när du syr. Sätt i en nål med den grovlek som rekommenderas på infodisplayen (445). Sätt i nålen korrekt enligt beskrivningen på sidan 12. Dålig trådspänning? Ställ in tygets tjocklek och typ i sömnadsguiden (445). Trä över- och undertrådarna på nytt använd kvalitetstråd. Sätt i en nål av den storlek och typ som rekommenderas på infodisplayen (445). Ställ in rekommenderad trådspänning. Följ rekommendationerna för mellanlägg. Övertråden går av? Matas tråden fram jämnt/utan ryck? Använd trådnät och kvalitetstråd. Om du använder specialtråd, t.ex. metalltråd, se efter om någon specialnål rekommenderas i tillbehörskatalogen. Trä över- och undertrådarna på nytt se till att de är korrekt trädda. Pröva olika trådrullepositioner (vertikal eller horisontell). Om hålet i stygnplåten är skadat, byt stygnplåt. Används korrekt trådbricka utanför trådrullen? 50

53 Tyget matas inte fram? Höj matartänderna. Öka stygnlängden. Undertråden går av? Spola en ny undertråd. Sätt tillbaka spolen i maskinen, kontrollera att tråden är rätt trädd, sidan 10. Om hålet i stygnplåten är skadat byt stygnplåt. Rengör i och runt spolhållaren. Underhåll av din Interlude problem, lämna in din symaskin till din återförsäljare. Om du har ett speciellt problem är det till stor hjälp om du syr med den aktuella tråden på en restbit av ditt tyg och tar den med dig till återförsäljaren. Ett sömnadsprov ger ofta mycket bättre upplysningar än ord. Reservdelar och tillbehör som inte är original Garantin för din Interlude täcker inte fel eller skador som orsakats av delar eller tillbehör som inte är original. Spolningen går ojämnt? Kontrollera trädningen för spolning. Fel stygn, ojämna eller täta stygn? Stäng av och starta om maskinen för att återställa den. Byt nål, trä över- och undertrådarna på nytt. Använd mellanlägg. Maskinen syr långsamt? Kontrollera hastigheten Ta bort stygnplåten och borsta bort ludd från spolen och mataren. Lämna maskinen till din återförsäljare för service. Maskinen syr inte? Flytta upp spolaxeln till sömnadsläge. Kontrollera att kontakterna är helt inskjutna i maskinen. Kontrollera stickproppen och spänningen i vägguttaget. Lämna regelbundet din Interlude på service hos din Husqvarna Vikingåterförsäljare! Om du har följt den här felsökningsinformationen och ändå har 51

54 Index Index Anslutning av fotpedalen 4 maskinen 4 Applikationer 43 Backmatningsknapp 14 Blixtlås 42 Byte av glödlampor 48 nål 12 pressarfot 12 Knapp, sy i 41 Knapphål med iläggstråd 38 sprätta 40 steg för steg. 39 sömnadsguiden översikt 38 Knapphål med iläggstråd 38 Korrekt trådspänning 11 Lyftbricka 37, 41 Dekorsömnad Den vanliga trådrullehållaren 6 Elastasöm 30 Felaktig trådspänning 11 Felsökning FIX 15 Fogsöm 27, 28, 45 Fotpedal 4 FUNC 15 Funktion FUNC 15 NORM 15 PROG 15 REP 15 Funktionsknappar 14 Fålla 37 Förstärkt raksöm 26, 28, 32 Hålsöm 44 Ikoner på infodisplayen 19 Inbyggt minne 21 Innehållsförteckning 1 Isättning av spolen i maskinen 10 Justera ett helt sömnadsprogram 22 Justera sömmar i ett program 22 Matare, nedsänkning 10 Minne 21 Monogramsöm 44 Montera stygnplåten 49 NORM 15 Nyttosömnad Nål byte 12 lägen 31 Osynlig fåll 36 Packa ihop efter sömnad 3 Packa upp Interlude 3 Pilknappar 15 Placering av tillbehör 5 Pressarfot byte 12 lyftare 12 tryck 12 PROG 15, 21 Programmering sömmar 21 Radera sömmar eller program 21 Raksöm 30 Rengöring 49 i och runt spolkorgen 49 under spolkorgen 49 52

55 Index REP 15 Rynkning 32 Sicksackstygn 33 Skinn 17 Spegelvända vertikalt 22 Spetsinfällning 44 Spola från nålen 8 Spole isättning i maskinen 10 trådspolning 8, 9 Sprätta knapphål 40 Steg för steg, knapphål 39 STOP 14 Stoppning 29, 35 Stoppsöm 29, 35 Stretchtyg 16 Stygnbredd 14 Stygnlängd 14 Stygnplåt 49 Sy blixtlås 42 knapp 41 Sy ihop 17, 30 Sy ihop och kasta över 17, 34 Sänka ned mataren 10 Sömnadsguiden Sömval 15 Sömöversikt Interlude Interlude Ta av stygnplåten 49 Ta av tillbehörsasken 5 Tillbehörsask 5 Tjugofem nålpositioner 31 Trestegs sicksackstygn 33 Trikåmaterial 16 Trådrullebrickor 6 Trådrullehållare lös trådrullehållare 6 vanlig trådrullehållare 6 Trådspänning 11 Trädning tvillingnål 7 undertråd 10 övertråd 7 Tränsar 38 Tvillingnål trädning 7 Tygval Underhåll av din Interlude Vinyl 17 Välja tyg 16 Välja teknik 17 Överkasta 26, 28, 34 Översikt 2 53

56

57 Vi förbehåller oss rätten att utan föregående meddelande ändra maskinens utrustning och tillbehör samt att göra sådana ändringar av maskinens konstruktion eller utseende som inte negativt påverkar funktionen.

58

59

60 VSM Group AB SE Huskvarna, Sweden B InHouse VSM Group AB All rights reserved Printed in Sweden on environmentally-friendly paper
