1 hobby 1132,1122 Instruktionsbok

2

3 Delar på hobby 1132/1122 symaskin 1 Spolningsstopp 2 Spolaxel 3 Hål för extra trådhållare 4 Trådhållare 5 Bärhandtag 6 Undertrådsledare 7 Trådtilldragare 8 Ratt för pressarfotstryck (endast på 1132) 9 Frontplatta 10 Trådkniv 11 Skjutreglage för sänkning av matartänderna 12 Stygnplåt 13 Tillbehörslåda 14 Spollucka 15 Knapp för att öppna spollucka 16 Tumskruv 17 Nålskruv 18 Pressarfotslyft 19 Trådspänningsratt 20 Backmatningsreglage 21 Strömbrytare 22 Anslutningsuttag 23 Stygnlängdsratt 24 Sömvalsratt 25 Handhjul 26 Stygnbreddsratt (endast på 1132)

4 Gratulerar till köpet av din nya PFAFF hobby! Din hobby är så enkel att använda och erbjuder en mängd olika funktioner och tillbehör för dig att upptäcka. Vänligen läs noga igenom dessa instruktioner då det är ett perfekt sätt att lära dig maskinen samt att kunna utnyttja alla funktionerna till fullo. Din Pfaff återförsäljare nns där för dig med tips och råd som du behöver. Vi önskar dig många trevliga stunder av sömnad! Vissa tyger har stora mängder överskottsfärg som kan orsaka missfärgning av andra tyger och av din symaskin. Den här typen av missfärgning kan vara svår eller rent av omöjlig att få bort. Fleece- och denimtyger, framför allt i rött och blått, har ofta mycket överskottsfärg. Om du misstänker att ditt tyg/plagg innehåller stora mängder överskottsfärg, tvätta det alltid innan du syr på det för att undvika missfärgning.

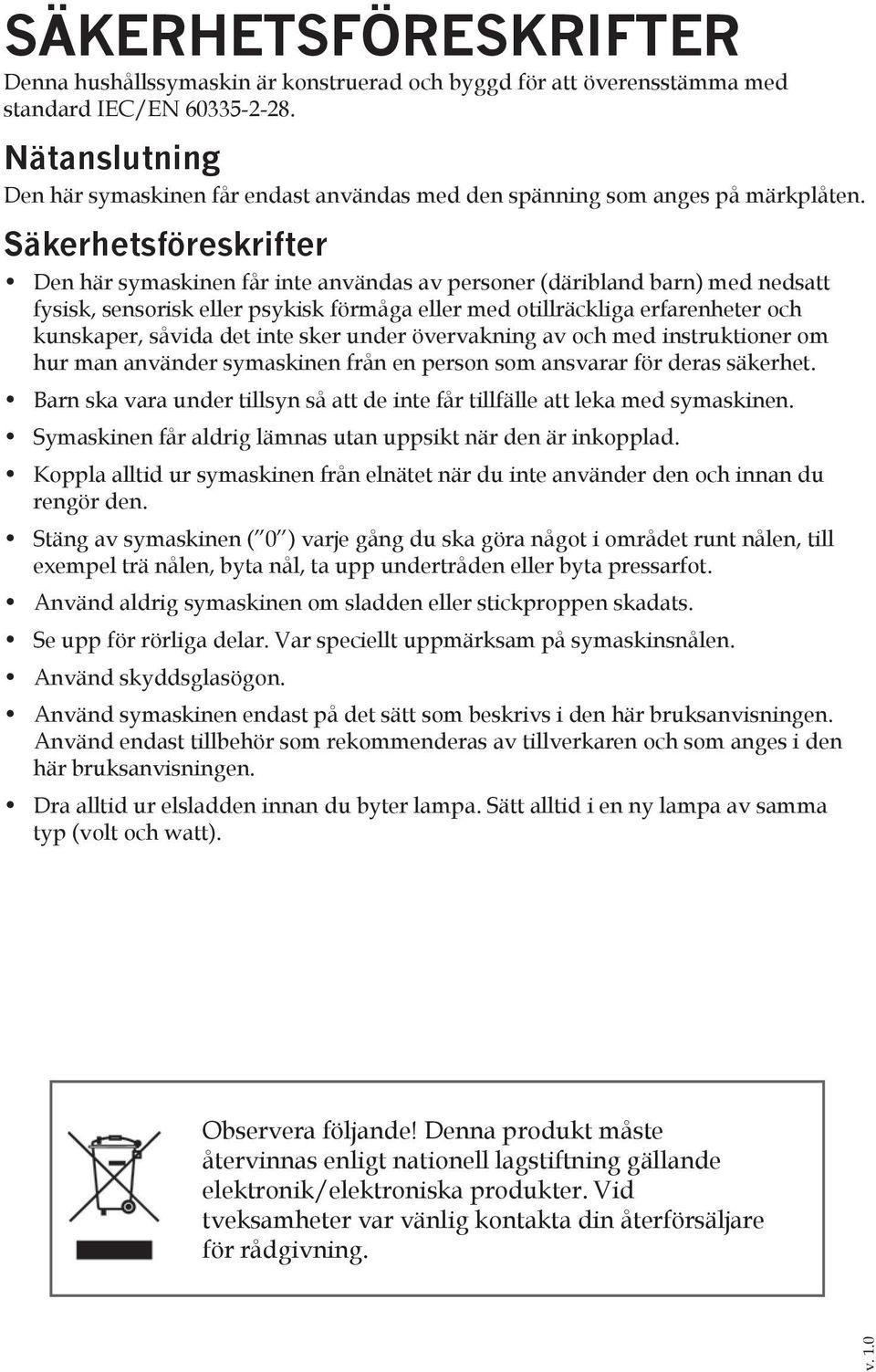

5 v. 1.0 SÄKERHETSFÖRESKRIFTER Denna hushållssymaskin är konstruerad och byggd för att överensstämma med standard IEC/EN Nätanslutning Den här symaskinen får endast användas med den spänning som anges på märkplåten. Säkerhetsföreskrifter Den här symaskinen får inte användas av personer (däribland barn) med nedsatt fysisk, sensorisk eller psykisk förmåga eller med otillräckliga erfarenheter och kunskaper, såvida det inte sker under övervakning av och med instruktioner om hur man använder symaskinen från en person som ansvarar för deras säkerhet. Barn ska vara under tillsyn så att de inte får tillfälle att leka med symaskinen. Symaskinen får aldrig lämnas utan uppsikt när den är inkopplad. Koppla alltid ur symaskinen från elnätet när du inte använder den och innan du rengör den. Stäng av symaskinen ( 0 ) varje gång du ska göra något i området runt nålen, till exempel trä nålen, byta nål, ta upp undertråden eller byta pressarfot. Använd aldrig symaskinen om sladden eller stickproppen skadats. Se upp för rörliga delar. Var speciellt uppmärksam på symaskinsnålen. Använd skyddsglasögon. Använd symaskinen endast på det sätt som beskrivs i den här bruksanvisningen. Använd endast tillbehör som rekommenderas av tillverkaren och som anges i den här bruksanvisningen. Dra alltid ur elsladden innan du byter lampa. Sätt alltid i en ny lampa av samma typ (volt och watt). Observera följande! Denna produkt måste återvinnas enligt nationell lagstiftning gällande elektronik/elektroniska produkter. Vid tveksamheter var vänlig kontakta din återförsäljare för rådgivning.

6 II Inledning INNEHÅLL Inledning Standardtillbehör Extra tillbehör Tillbehörslåda Sömtabell IV V V VI 1. Hur du använder din hobby 1132/1122 Bärhandtag, skyddshuv/väska 1:2 Koppla in fotreglaget 1:2 Ratt för pressarfotstryck 1:3 Sänk matartänderna 1:3 Pressarfotsspak 1:4 Byta pressarfot 1:4 Ta bort och sätt fast pressarfotsfästet 1:5 Byta nål 1:5 Undertrådsspolning 1:6 Sätta i undertrådsspolen 1:8 Trä symaskinen 1:9 Trä med tvillingnål 1:10 Hämta upp undertråden 1:11 Sömväljare 1:12 Stygnlängdsratt 1:12 Inställning av balansen i elastiska sömmar 1:13 Stygnbreddsratt 1:13 Ändra nålposition 1:14 Backmatning 1:14 Balansera övertrådsspänningen 1:15 2. Nyttosömmar och praktisk sömnad Grundläggande sömnad 2:2 Sömnad med friarm 2:4 Sömguider på stygnplåten 2:5 Vänd i rätvinkliga hörn 2:5 Förklaring till sömtabellen 2:6 Raksöm 2:7 Förstärkt elastisk raksöm 2:8 Sicksack 2:8 Trikåsöm (trestegssicksack) 2:9 Våffelsöm 2:9 Öppen overlocksöm (stickat) 2:10 Stängd overlocksöm 2:10 Blindsöm 2:11 Blindsöm (elastisk) 2:11 Knapphål 2:12 Knapphål med iläggstråd 2:13 Knapphål längre än 2,5 cm 2:14 Sy i knappar 2:15 Sy i blixtlås 2:16 Sy på lappar 2:18 Laga med elastisk söm 2:18 Laga revor 2:18

7 Inledning III 3. Underhåll och felsökning Rengöring 3:2 Byta glödlampa 3:3 Felsökning 3:4 Register 3:6 Tekniska data 3:8

8 IV Inledning Standardtillbehör 1 Standardpressarfot A Art Nr: Knapphålsfot B (endast till 1132) Art Nr: Blixtlåsfot E Art Nr: Blindsömsfot G Art Nr: Rörlig knapphålspressarfot J Art Nr:

9 Inledning V 6-7 Trådskiva Art Nr: Filtkudde Art Nr: Borste Art Nr: Sprättare Art Nr: Extra trådhållare Art Nr: Skruvmejsel Art Nr: Spolar Art Nr: Nålar Art Nr: Extra tillbehör - nns hos din återförsäljare Kantbandsapparat Gör det enklare att sy fast snedremsor på dina projekt Övermatare med quiltguide Den här pressarfoten gör att tyget rör sig bättre, matning från både ovan- och undersidan Rynkfot När du vill ha en snygg rynkeffekt på ett lager tyg Biséfot med trådguide Sy raka stråveck, med eller utan upphöjdnad Passpoalfot Den här pressarfoten har spår på undersidan vilket gör det enklare att sy perfekta passpoaler Bandfot Dina band hålls perfekt på plats när du ska sy fast dem på ditt projekt Rullfot För att få bättre matning på plast- och lädermaterial Tillbehörslåda Symaskinen har en avtagbar tillbehörslåda, som även används som stöd för stora arbeten. Tillbehören som ingår är numrerade.

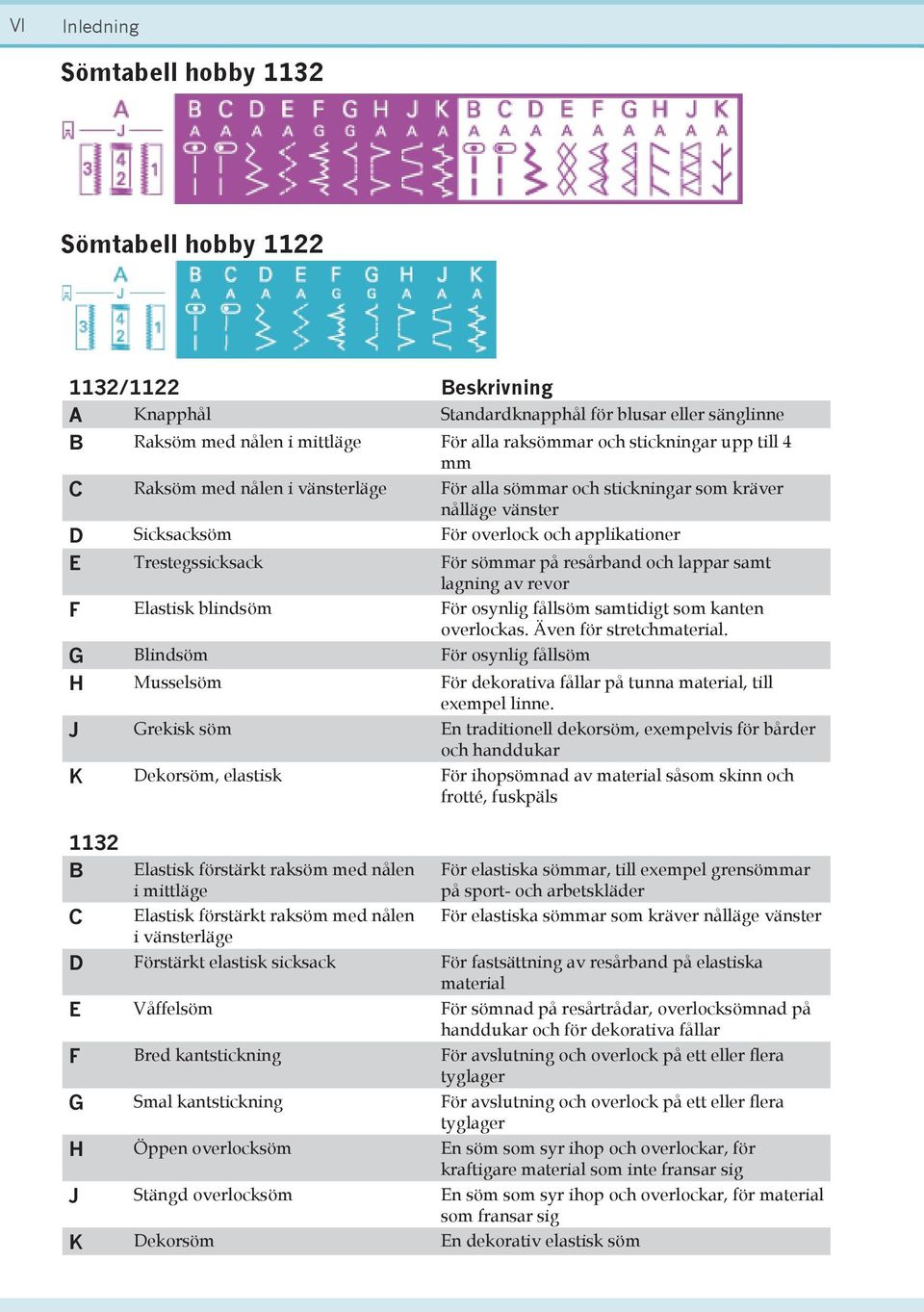

10 VI Inledning Sömtabell hobby 1132 Sömtabell hobby /1122 Beskrivning A Knapphål Standardknapphål för blusar eller sänglinne B Raksöm med nålen i mittläge För alla raksömmar och stickningar upp till 4 mm C Raksöm med nålen i vänsterläge För alla sömmar och stickningar som kräver nålläge vänster D Sicksacksöm För overlock och applikationer E Trestegssicksack För sömmar på resårband och lappar samt lagning av revor F Elastisk blindsöm För osynlig fållsöm samtidigt som kanten overlockas. Även för stretchmaterial. G Blindsöm För osynlig fållsöm H Musselsöm För dekorativa fållar på tunna material, till exempel linne. J Grekisk söm En traditionell dekorsöm, exempelvis för bårder och handdukar K Dekorsöm, elastisk För ihopsömnad av material såsom skinn och frotté, fuskpäls 1132 B C Elastisk förstärkt raksöm med nålen i mittläge Elastisk förstärkt raksöm med nålen i vänsterläge För elastiska sömmar, till exempel grensömmar på sport- och arbetskläder För elastiska sömmar som kräver nålläge vänster D Förstärkt elastisk sicksack För fastsättning av resårband på elastiska material E Våffelsöm För sömnad på resårtrådar, overlocksömnad på handdukar och för dekorativa fållar F Bred kantstickning För avslutning och overlock på ett eller era tyglager G Smal kantstickning För avslutning och overlock på ett eller era tyglager H Öppen overlocksöm En söm som syr ihop och overlockar, för kraftigare material som inte fransar sig J Stängd overlocksöm En söm som syr ihop och overlockar, för material som fransar sig K Dekorsöm En dekorativ elastisk söm

11 1. Hur du använder din hobby 1132/1122

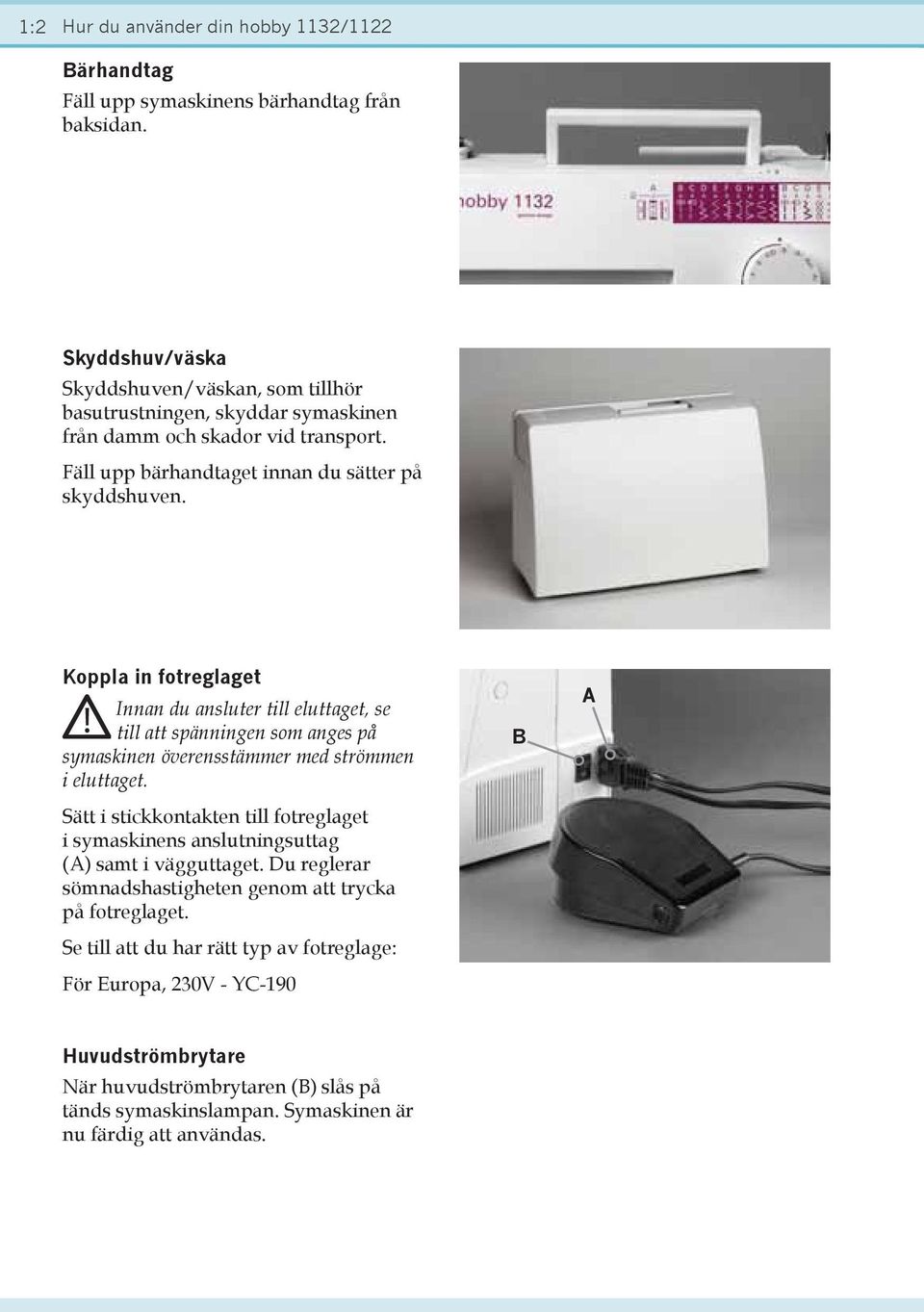

12 1:2 Hur du använder din hobby 1132/1122 Bärhandtag Fäll upp symaskinens bärhandtag från baksidan. Skyddshuv/väska Skyddshuven/väskan, som tillhör basutrustningen, skyddar symaskinen från damm och skador vid transport. Fäll upp bärhandtaget innan du sätter på skyddshuven. Koppla in fotreglaget Innan du ansluter till eluttaget, se till att spänningen som anges på symaskinen överensstämmer med strömmen i eluttaget. Sätt i stickkontakten till fotreglaget i symaskinens anslutningsuttag (A) samt i vägguttaget. Du reglerar sömnadshastigheten genom att trycka på fotreglaget. Se till att du har rätt typ av fotreglage: För Europa, 230V - YC-190 B A Huvudströmbrytare När huvudströmbrytaren (B) slås på tänds symaskinslampan. Symaskinen är nu färdig att användas.

13 Hur du använder din hobby 1132/1122 1:3 C Ratt för pressarfotstrycket (endast på 1132) Vrid ratten för pressarfotstrycket för att ställa in pressarfotstrycket. Ratten för pressarfotstrycket ska vara inställd på III för vanlig sömnad. Minska pressarfotstrycket till II för applikationer, olika typer av hålsöm och tråckling. Ställ in inställningsmarkeringen (C) på I vid sömnad i chiffong, spets, organdi och andra tunna tyger. D E Sänk matartänderna Vid en viss typ av sömnad, exempelvis lagning, måste matartänderna sänkas. Skjutreglaget för sänkning av matartänderna nns under friarmens bas, på symaskinens baksida. Skjut reglaget i riktning mot pilen, för att sänka matartänderna (se bild D). Skjut reglaget i riktning från pilen, för att höja matartänderna (se bild E) och vrid handhjulet mot dig. Matartänderna måste vara höjda för vanlig sömnad.

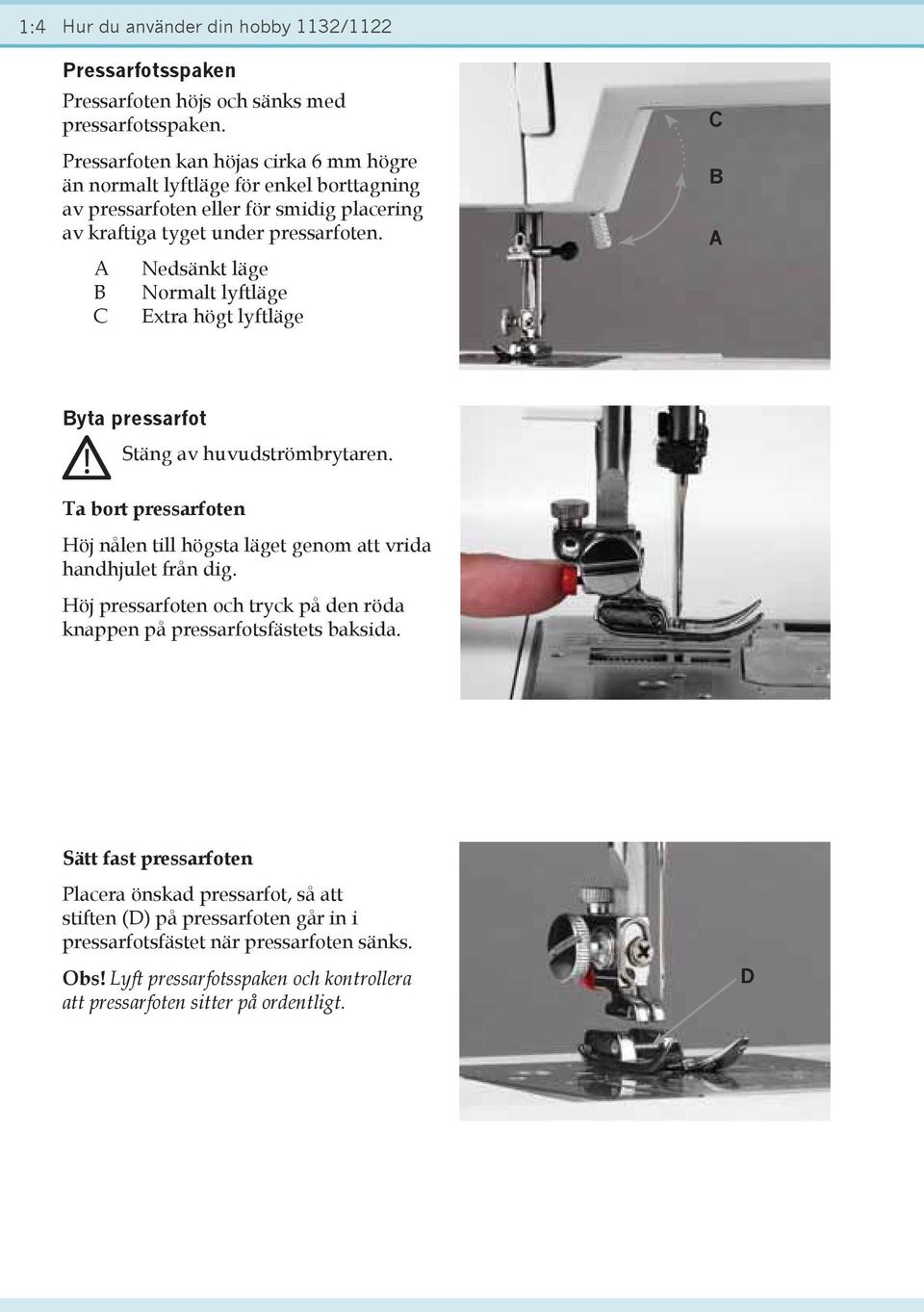

14 1:4 Hur du använder din hobby 1132/1122 Pressarfotsspaken Pressarfoten höjs och sänks med pressarfotsspaken. Pressarfoten kan höjas cirka 6 mm högre än normalt lyftläge för enkel borttagning av pressarfoten eller för smidig placering av kraftiga tyget under pressarfoten. A Nedsänkt läge B Normalt lyftläge C Extra högt lyftläge C B A Byta pressarfot Stäng av huvudströmbrytaren. Ta bort pressarfoten Höj nålen till högsta läget genom att vrida handhjulet från dig. Höj pressarfoten och tryck på den röda knappen på pressarfotsfästets baksida. Sätt fast pressarfoten Placera önskad pressarfot, så att stiften (D) på pressarfoten går in i pressarfotsfästet när pressarfoten sänks. Obs! Lyft pressarfotsspaken och kontrollera att pressarfoten sitter på ordentligt. D

15 Hur du använder din hobby 1132/1122 1:5 Ta bort och sätt fast pressarfotsfästet Stäng av huvudströmbrytaren. E Ta bort pressarfotsfästet Lossa tumskruven (E) genom att vrida den motsols med skruvmejsel, och ta bort pressarfotsfästet. Sätt fast pressarfotsfästet Placera hålet i pressarfotsfästet så att det kommer mitt för det trädda hålet i pressarfotsstången. Sätt tumskruven i hålet. Dra åt skruven genom att vrida den medsols med en skruvmejsel. Byta nål Stäng av huvudströmbrytaren. F Ta bort nålen Sänk pressarfoten och höj nålen till högsta läget. Lossa sedan nålskruven (F) och dra nålen nedåt. Sätt i nålen Den platta sidan på nålen ska vara vänd bakåt. Sänk pressarfoten och sätt i nålen. Tryck upp den så långt det går. Håll i nålen och dra åt nålskruven hårt. Kontroll av nålens skick: Lägg den platta sidan av nålen mot något plant (stygnplåt, glas etc.). Avståndet mellan nålen och den plana ytan ska vara konstant. Använd aldrig en böjd eller trubbig nål. Obs! Kontrollera nålen regelbundet så att spetsen inte är ojämn eller trubbig. En skadad nål kan orsaka permanenta märken eller maskor i stickade tyger, tunt siden och liknande tyger.

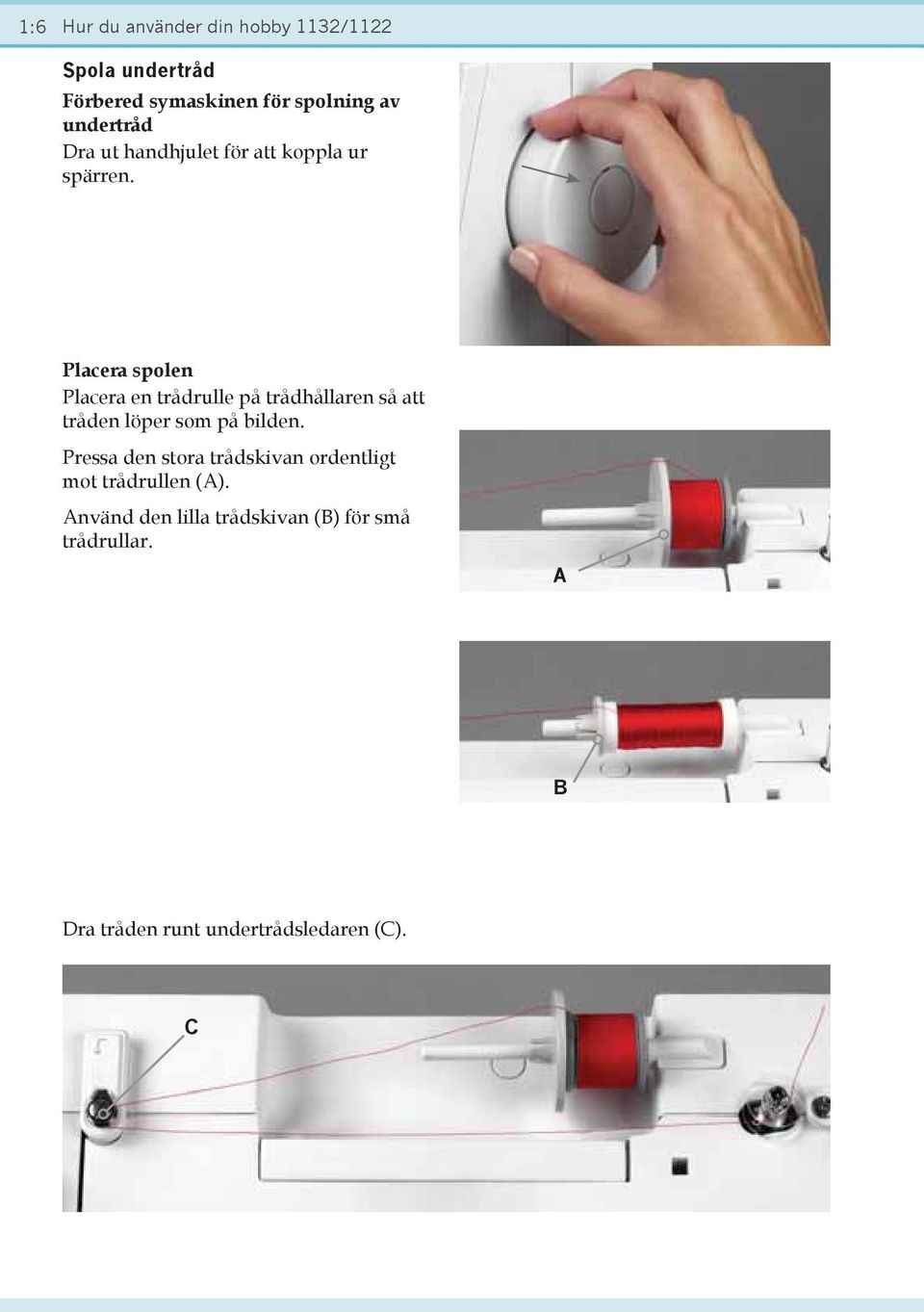

16 1:6 Hur du använder din hobby 1132/1122 Spola undertråd Förbered symaskinen för spolning av undertråd Dra ut handhjulet för att koppla ur spärren. Placera spolen Placera en trådrulle på trådhållaren så att tråden löper som på bilden. Pressa den stora trådskivan ordentligt mot trådrullen (A). Använd den lilla trådskivan (B) för små trådrullar. A B Dra tråden runt undertrådsledaren (C). C

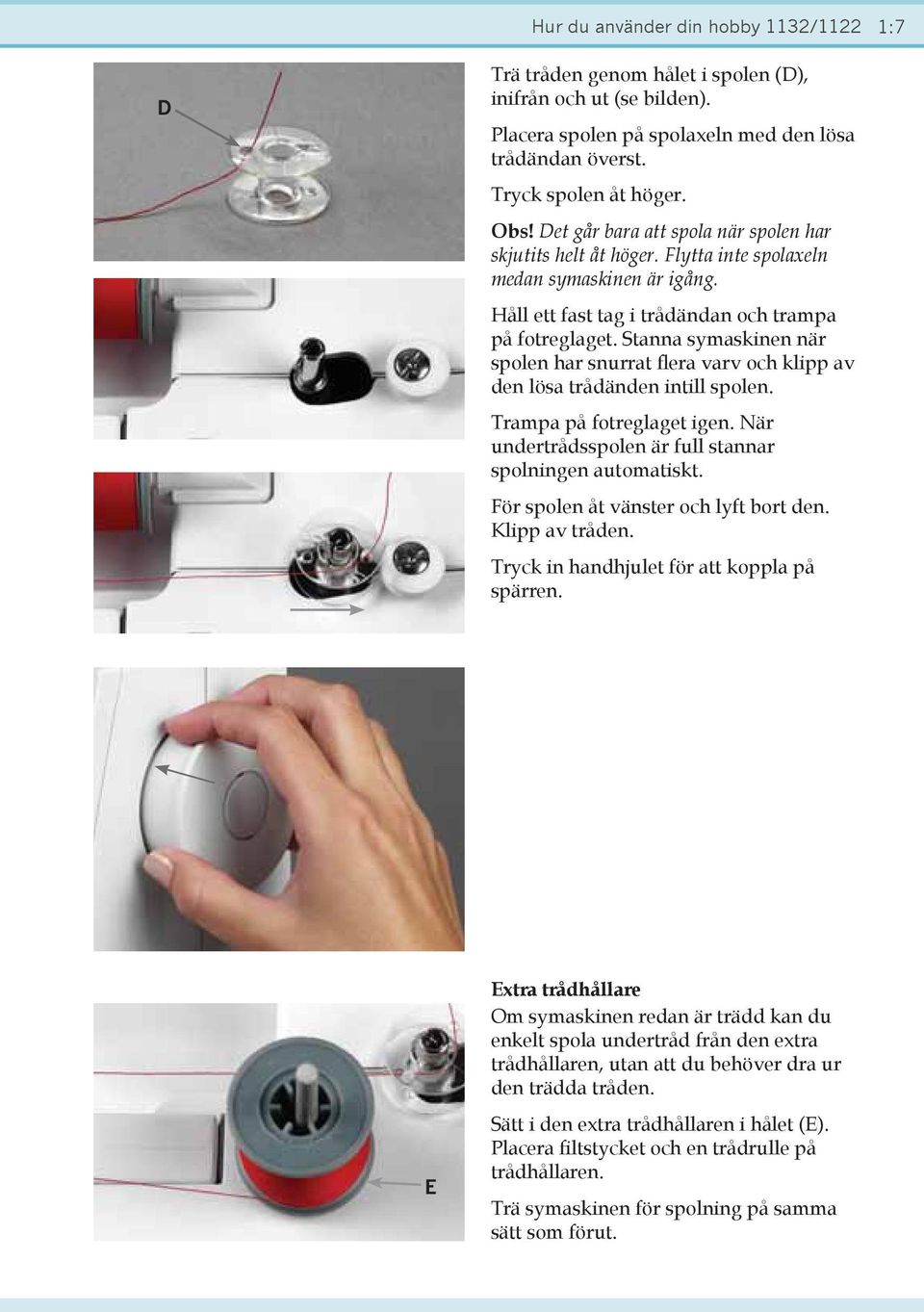

17 Hur du använder din hobby 1132/1122 1:7 D Trä tråden genom hålet i spolen (D), inifrån och ut (se bilden). Placera spolen på spolaxeln med den lösa trådändan överst. Tryck spolen åt höger. Obs! Det går bara att spola när spolen har skjutits helt åt höger. Flytta inte spolaxeln medan symaskinen är igång. Håll ett fast tag i trådändan och trampa på fotreglaget. Stanna symaskinen när spolen har snurrat era varv och klipp av den lösa trådänden intill spolen. Trampa på fotreglaget igen. När undertrådsspolen är full stannar spolningen automatiskt. För spolen åt vänster och lyft bort den. Klipp av tråden. Tryck in handhjulet för att koppla på spärren. E Extra trådhållare Om symaskinen redan är trädd kan du enkelt spola undertråd från den extra trådhållaren, utan att du behöver dra ur den trädda tråden. Sätt i den extra trådhållaren i hålet (E). Placera ltstycket och en trådrulle på trådhållaren. Trä symaskinen för spolning på samma sätt som förut.

18 1:8 Hur du använder din hobby 1132/1122 Sätta i undertrådsspolen Stäng av huvudströmbrytaren. Placera spolen i spolhållaren, så att tråden löper som på bilden. Lägg tråden i skåran (A) på framsidan, framför spolhållaren. Dra tråden åt vänster, mellan spännfjäderskivorna. Fortsätt att dra i tråden lite lätt tills tråden löper ner i skåran på sidan (B). Dra ut cirka 10 cm tråd. Sätt fast spolluckan. Kontrollera trädningen genom att jämföra med kartan på spolluckan. A B C Ta ur spolen Tryck knappen som lossar spolluckan (D) åt höger och ta bort täckskivan (E). D E Lyft ur spolen.

19 Hur du använder din hobby 1132/1122 1:9 G F H F Trä symaskinen Stäng av huvudströmbrytaren. I Höj pressarfoten och vrid handhjulet mot dig tills trådtilldragaren (F) är i sitt högsta läge. Dra tråd från trådrullen och för den under trådledaren (G). Dra sedan ner tråden längs den högra trädningsskåran. För tråden upp runt nederdelen av trådledarplattan (H). Dra tråden från höger till vänster över trådtilldragaren (F) och ner i hålet på trådtilldragaren. Dra ner tråden i den vänstra trädningsskåran och led tråden bakom nålstiftets trådledare (I) från vänster. Trä nålen framifrån och bak genom nålsögat.

20 1:10 Hur du använder din hobby 1132/1122 C D E Trä tvillingnål Stäng av huvudströmbrytaren. Sätt i tvillingnålen. Sätt i den extra trådhållaren i hålet (C). Placera ett stycke lt och en trådrulle på den extra trådhållaren. Trä på samma sätt som vid trädning för sömnad med en nål. Dra den ena av trådarna genom nålstiftets trådledare (D) till vänster, och den andra till höger (E). Trä nålarna framifrån och bak. Obs! Nålträdaren kan inte användas för tvillingnål. Sy med tvillingnål Ställ inte in en större stygnbredd än 3 mm, för då slår nålen i stygnplåten och går av. Ställ in stygnlängden på 2 mm eller mer för raksöm. Ställ in stygnlängden på 1,5 mm eller mer för övriga sömmar. Använd samma pressarfot som rekommenderas för att sy den valda sömmen med en nål. Bomullstrådar och bomullsklädda trådar rekommenderas. Syntettrådar rekommenderas inte eftersom de lätt vrider sig. Obs! Vid byte av sömnadsriktning, höj nålen och vrid tyget.

21 Hur du använder din hobby 1132/1122 1:11 Hämta upp undertråden Stäng av huvudströmbrytaren. Höj pressarfoten. Håll i övertråden och vrid handhjulet mot dig tills nålen åter är i sitt högsta läge och undertråden har bildat en ögla. Hämta upp undertråden (B) genom att dra i övertråden (A) som på bilden. A B Dra ut båda trådarna 10 cm och lägg dem bakåt under pressarfoten.

22 1:12 Hur du använder din hobby 1132/1122 Elastiska sömmar (endast på 1132) Sömväljare Höj nålen till högsta läget. Vrid sömvalsratten (C) för att ställa in önskad söm vid inställningsmarkeringen (D). Obs! Vrid inte sömvalsratten när nålen är i tyget, för då kan nålen böjas eller brytas. D C Stygnlängdsratt Med stygnlängdsratten (E) kan du ställa in stygnlängden på önskad längd, mellan 0 och 4 mm, genom att vrida ratten till inställningsmarkeringen (F). Ju högre siffra, desto längre stygn. Knapphålsmarkeringen visar inställningarna som krävs för sömnad av knapphål. Ju närmare 0 du vrider ratten, desto tätare stygn. Endast på 1132 Vid sömnad av elastiska sömmar (ljus bakgrund), vrid stygnlängdsratten till stretchfältet. Ju närmare -, desto tätare stygn. F E

23 Hur du använder din hobby 1132/1122 1:13 Inställning av balansen i elastiska sömmar (endast på 1132) Om de elastiska sömmarna blir ojämna när du syr i vissa material, korrigera dem genom att vrida på stygnlängdsratten. Balanserade stygn: Om stygnen är utdragna korrigeras de genom att ratten vrids i riktning mot -. Om stygnen är hoptryckta korrigeras de genom att ratten vrids i riktning mot +. A B Stygnbreddsratt (endast på 1132) Stygnbredden ställs in med stygnbreddsratten (A). Ställ in önskat stygnbreddsnummer mot inställningsmarkeringen (B). Ju högre siffra, desto bredare stygn. Raksöm sys med stygnbredd 0. Obs! Vrid inte stygnbreddsratten när nålen är i tyget, för då kan nålen böjas eller brytas. Endast på 1122 Sicksacksömmens stygnbredd kan ställas in från 0 till 5 mm genom att stygnlängdsratten vrids inom fältet C till D.

24 1:14 Hur du använder din hobby 1132/1122 Ändra nålposition (endast på 1132) Vid raksöm kan nålens position yttas mellan mitten (5) och vänster (0) med stygnbreddsratten. Obs! Ändra inte nålposition när nålen är i tyget, för då kan nålen böjas eller brytas. Backmatning Tryck ner backmatningsreglaget för att sy bakåt. Symaskinen syr bakåt endast så länge backmatningsknappen är nedtryckt.

25 Hur du använder din hobby 1132/1122 1:15 Perfekt trådspänning För hög trådspänning För låg trådspänning Balansera övertrådsspänningen Övertrådsspänningen ändras beroende på vilket material du syr i, antal tyglager och sömnadsmetod. För att säkerställa perfekta sömnadsresultat måste trådspänningen vara perfekt inställd. Balansera spänningen: Vid idealisk raksöm länkas trådarna samma mellan två tyglager (se bilden). Kontrollera trådspänningen med en bred sicksacksöm. Trådarna ska länkas mellan de två tyglagren. Om övertrådsspänningen är för hög länkas trådarna ovanpå det översta tyget. Lossa övertrådsspänningen genom att vrida ratten till ett lägre nummer. Om övertrådsspänningen är för låg länkas trådarna under det understa tyget. Dra åt övertrådsspänningen genom att vrida ratten till ett högre nummer. Ställa in övertrådsspänningen Ställ in den övertrådsspänning som krävs med hjälp av trådspänningsratten. Den vanligaste inställningen för sömnad är 4 till 5. För lagning och knapphål ställs trådspänningen in på 2 till 3.

26 1:16 Hur du använder din hobby 1132/1122

27 2. Nyttosömmar och praktisk sömnad

28 2:2 Nyttosömmar och praktisk sömnad Grundläggande sömnad Börja sy Höj pressarfoten och placera tyget under pressarfoten. Sänk ner nålen i tyget. Sänk pressarfoten och för trådarna bakåt. Trampa på fotreglaget. Styr försiktigt tyget längs sömguiden och låt tyget matas fram av symaskinen. Obs! Dra trådarna åt vänster när du syr med knapphålsfoten. Sy först några stygn framåt och sedan bakåt för att fästa sömmen. Fortsätt sedan sy framåt. Byte av sömnadsriktning Stanna symaskinen och vrid handhjulet mot dig för att sänka ner nålen i tyget. Höj pressarfoten. Vrid tyget runt nålen till önskad sömnadsriktning. Sänk pressarfoten och fortsätt att sy i den nya riktningen.

29 Nyttosömmar och praktisk sömnad 2:3 Fäst i slutet Tryck in backmatningsknappen och sy några stygn bakåt i slutet av sömmen. Höj pressarfoten och ta bort tyget, samtidigt som du för trådarna bakåt. Dra upp trådarna och skär av dem på trådkniven. Trådarna blir avskurna i lagom längd för att fortsätta med nästa söm.

30 2:4 Nyttosömmar och praktisk sömnad Sömnad med friarmen Används för sömnad av ärmar, linningar, byxben och andra tubformade plagg. När du ska sy med friarmen måste du först ta bort tillbehörslådan. Lägg handen runt den nedre vänstra delen av tillbehörslådan och dra den åt vänster. När du sedan ska sätta tillbaka tillbehörslådan på rätt plats ska du sätta i stiften (A) i hålen (B) och trycka in tillbehörslådan tills den klickar på plats. A B

31 Nyttosömmar och praktisk sömnad 2:5 Sömguider på stygnplåten Sömguiderna på stygnplåten hjälper dig att mäta sömsmånen. Siffrorna indikerar avståndet mellan nålens position när den är centrerad och sömguiden. tum mm Vänd i rätvinkliga hörn När tygkanten som är framför dig kommer jäms med hörnguiden (C) (se bild), stanna då och sänk ner nålen i tyget genom att vrida handhjulet mot dig. Höj pressarfoten och vrid tyget så att det hamnar längs sömguiden för 1,6 cm. Sänk pressarfoten och sy i den nya riktningen. C

32 2:6 Nyttosömmar och praktisk sömnad Förklaring till sömtabellen Sömtabellerna visar de rekommenderade inställningarna för varje söm eller teknik. Tabellerna tillhandahåller också ytterligare instruktioner som är nödvändiga vid sömnad av de valda sömmarna. Val av pressarfot, inställningen av övertrådsspänningen och rekommenderad pressarfot. Nålen ska vara i mittläge om det inte står något annat i instruktionerna. söm söm Rekommenderad söm Stygnbredd i mm Stygnlängd i mm Trådspänning Rekommenderad pressarfot

33 Nyttosömmar och praktisk sömnad 2:7 söm B/C 0/5 1, A Raksöm Raksöm B/C är den grundläggande raksömmen. Stygnlängden kan ökas upp till 4 mm. Vissa sömnadsarbeten går lättare att sy om nålens position ändras, t.ex. när man ska kantsticka en krage eller sy i ett blixtlås. Nålens position justeras med styngbreddsratten. (5 är centrerad, 0 är vänster.) Om du vill kantsticka längre från tygkanten kan du helt enkelt styra tyget längs markeringarna på stygnplåten. Obs! Se till att nålen är i sitt högsta läge när nålpositionen justeras. Obs! För att få en jämn tygmatning i början av en söm i tjockt tyg, rekommenderar vi att pressarfoten får stöd av ett tygstycke i samma tjocklek som sömnadsprojektet.

34 2:8 Nyttosömmar och praktisk sömnad söm B/C 0/5 stretch 2-5 A söm D A Förstärkt elastisk raksöm (endast på 1132) Den här sömmen används till alla sömmar som kräver stor hållbarhet, t.ex. innersömmen på byxor, grensömmar samt ärmöppningssömmar. Sömmen sys med två stygn framåt och ett bakåt, vilket ger en söm som inte repas upp så lätt. Använd den också när du syr projekt som t.ex. ryggsäckar som kräver extra hållbarhet. Styr tyget försiktigt när du syr, eftersom det rör sig fram och tillbaka. Sicksacksöm Enkel sicksack används ofta för överkastning, fastsättning av knappar etc. Justera stygnlängden efter behov. Obs! Använd mellanlägg för elastiska material, såsom trikå och stickat, för att förhindra att tyget rynkas. Överkastning Förutom överkastning och sicksacksöm D passar sömmen även för överkastning av era olika material. I sådana fall ska materialet placeras halvvägs in under pressarfoten. Vid överkastning av kanten, se till att nålen varannan gång går i materialet och varannan gång går över kanten. Placera tyget så att nålen går ner precis utanför traskanten när nålen går åt höger. Sänk pressarfoten och styr tyget försiktigt medan du syr.

35 Nyttosömmar och praktisk sömnad 2:9 söm E 3-5 0,5-1,5 3-6 A söm E 5 stretch 3-7 A Trikåsöm (trestegssicksack) Den här sömmen används för avslutning av sömsmånen på syntetiska material och andra tyger som lätt drar ihop sig. Placera tyget och lämna en 1,6 cm bred sömsmån. Klipp bort över ödig sömsmån efter sömnaden. Den kan också användas för lagning av revor. Elastisk söm Tack vare sömmens stora elasticitet kan den användas till att sy fast resår på badkläder, kjolar och underkläder. Markera resåren och tyget i fjärdedelar. Nåla fast resåren på tyget vid markeringarna. Lägg tyget och resåren under pressarfoten. Sträck ut resåren så att den får samma längd som tyget. Börja sy. Våffelsöm (endast på 1132) Våffelsömmen är en elastisk och dekorativ fållsöm, som passar särskilt bra för fållning av T-shirtar och barnkläder. Vik fållen dubbel och sy över den. Obs! Se till att sträcka ut resåren framför och bakom pressarfoten.

36 2:10 Nyttosömmar och praktisk sömnad söm söm H 5 stretch 3-7 A J 5 stretch 3-7 A Vad är en overlocksöm? Hobby 1132 har en overlocksöm, som syr ihop två tyglager och överkastar samtidigt, som passar till elastiska och stickade material. Den är mer elastisk än vanliga sömmar samt mycket hållbar och går fort att sy. Öppen overlocksöm (endast på 1132) Den här sömmen passar perfekt till att sy ihop kraftigare material och tyger som inte fransar sig så lätt. Sömmen sys och kanterna avslutas samtidigt. Placera tygkanten intill pressarfotens guide och styr tygkanten längs guiden samtidigt som du syr. TIPS! Se till att nålen tar precis utanför tygkanten och inte i den, när nålen går åt höger. Stängd overlocksöm (endast på 1132) Den stängda overlocksömmen passar perfekt för sömnad i stickad jersey. Du kan även använda den för att sy fast muddar och stickade kragar, som blir välsydda och hållbara. TIPS! Sträck mudden när den sys fast.

37 Nyttosömmar och praktisk sömnad 2:11 Söm G Söm F söm F/G G Blindsöm Blindsömsfot G är speciellt lämpad för osynliga fållar; nu behöver du inte längre sy för hand. Obs! På kraftiga tyger som fransar sig måste traskanten överkastas först. Overlocka fållens kant. Vik kanten inåt i samma bredd som fållen. Veckla ut fållen igen, så att fållkanten sticker ut cirka 1 cm. Lägg tyget under pressarfoten, så att nålen bara precis går ner i den vikta kanten. Om nålen går ner för långt åt vänster, ytta då guiden något åt vänster. Om nålen missar vikningen, ytta då guiden något åt höger. Sy sakta och för den vikta kanten längs guiden. När nålen går ner i vikningen, ska den bara ta i den yttersta tråden. Obs! Om nålen går ner för långt åt vänster kommer stygnen att synas på tygets rätsida. Blindsöm (elastisk) Söm F är en blindsöm för vävda eller elastiska material. Fållen sys och överkastas på samma gång.

38 2:12 Nyttosömmar och praktisk sömnad C A B D E F G A1 A4/2 A3 A4/2 söm A1-A , B/J Knapphål Obs! Sy ett provknapphål på en restbit av samma tyg och mellanlägg, samt med samma sömmar som det aktuella plagget för att kontrollera inställningarna. Använd mellanlägg på elastiska material. Vrid handhjulet mot dig för att höja nålen till sitt högsta läge. Markera noggrant knapphålets längd på tyget. Flytta reglaget (A) mot dig så att toppmarkeringen (B) på reglaget möter startmarkeringen (C). Ställ in sömvalsratten på (A1). Placera tyget under pressarfoten och sänk ner nålen i startpunkten på tyget. Sänk pressarfoten och sy framåt tills du kommer till den främre markeringen på knapphålet. Stanna vid ett vänsterstygn (D). Ställ in sömvalsratten på (A4/2). Sy fem stygn (E). Stanna vid ett högerstygn. Ställ in sömvalsratten på (A3). Sy tills du kommer till den bakre markeringen på knapphålet (F). Stanna vid ett högerstygn. Ställ in sömvalsratten på (A4/2). Sy några tränsstygn (G) och höj nålen från tyget. Ta bort tyget från symaskinen och klipp av sytråden. Öppna knapphålet Sätt en nål innanför tränsen. Klipp försiktigt upp öppningen. Se till att du inte klipper i stygnen.

39 Nyttosömmar och praktisk sömnad 2:13 H I söm A1-A , B/J Knapphål med iläggstråd Höj pressarfoten och lägg iläggstråden runt haken (H) på knapphålspressarfotens baksida. För trådändarna mot dig under pressarfoten, så att den främre delen hålls fri. Lägg iläggstråden i skårorna (I) på pressarfotens framsida så att de hålls spända. Sänk ner nålen i plagget vid knapphålets början och sänk pressarfoten. Trampa försiktigt på fotreglaget och sy knapphålet över iläggstråden. Det är samma sömsekvenser som vid vanligt knapphål. Ta bort tyget från symaskinen och klipp av sytrådarna. Dra i den vänstra änden av iläggstråden för att sträcka ut den. Trä änden genom en stoppnål och dra tråden mot tygets avigsida. Klipp av tråden. Obs! Om du vill sy ett knapphål med iläggstråd som är längre än 2,5 cm ska du använda knapphålsfot B. Lägg iläggstråden runt haken enligt bilden, och håll i den med handen. Justera knapphålens stygntäthet Knapphålens stygntäthet ska justeras inom fältet på stygnlängdsratten.

40 2:14 Nyttosömmar och praktisk sömnad A B C D E A1 A4/2 A3 A4/2 söm A1-A , B Knapphål (längre än 2,5 cm) Obs! Sy ett provknapphål på en restbit av samma tyg och mellanlägg, samt med samma sömmar som det aktuella plagget för att kontrollera inställningarna. Använd mellanlägg på elastiska material. Sätt fast knapphålsfot B. Höj nålen till högsta läget. Markera noggrant knapphålets längd på tyget. Ställ in sömvalsratten på (A1). Placera tyget under pressarfoten och sänk ner nålen i startpunkten på tyget (A). Sänk pressarfoten. Trampa på fotreglaget och sy framåt tills du kommer till den främre markeringen på knapphålet. Stanna vid ett vänsterstygn (B). Ställ in sömvalsratten på (A4/2). Sy fem stygn. Stanna vid ett högerstygn (C). Ställ in sömvalsratten på (A3). Sy tills du kommer till den bakre markeringen på knapphålet (D). Stanna vid ett högerstygn. Ställ in sömvalsratten på (A4/2). Sy några tränsstygn (E) och höj nålen från tyget. Ta bort tyget från symaskinen och klipp av sytråden. Sätt en nål innanför tränsen. Skär försiktigt upp knapphålet och se till att du inte skär i tränsarna.

41 Nyttosömmar och praktisk sömnad 2:15 söm D justera B Sy i knappar Med sicksack D kan du sy fast knappar med två respektive fyra hål. Obs! Sänk matartänderna när du ska sy fast knappar. Justera stygnbredden så att den stämmer med avståndet mellan hålen i knappen. Vrid handhjulet för att kontrollera att nålen går ner i vart och ett av knappens hål. Sänk pressarfoten så att den håller knappen på plats. Knappens hål ska ligga under springan i pressarfoten. En nål kan placeras på pressarfoten för att forma en knapphals. Kontrollera att nålen går ner i båda hålen på knappen. Sy cirka tio stygn. Obs! När du syr fast knappar med fyra hål, ytta då knappen så att det andra hålparet hamnar under nålen. Sy på nytt. Höj pressarfoten och ta bort tyget. Klipp av över- och undertråden, men lämna 20 cm ändar. För ner övertråden, genom knappens hål, så att den hamnar mellan knappen och tyget. Dra i övertråden för att hämta upp undertråden till tygets rätsida. Vira trådarna för att bilda en hals och knyt ihop dem. Obs! Höj matartänderna när du har sytt klart.

42 2:16 Nyttosömmar och praktisk sömnad söm B 5 1, E Sy i blixtlås Det nns olika metoder för att sy i blixtlås. Till kjolar rekommenderas ett liksidigt dolt blixtlås och till herr- och dambyxor ett oliksidigt dolt blixtlås. Det nns era olika blixtlås att tillgå. Vi rekommenderar ett blixtlås i metall för kraftiga tyger som denim. För övriga material rekommenderas syntetblixtlås. För alla typer av blixtlås är det viktigt att man syr mycket nära tandkanten. Därför kan blixtlåsfoten placeras på både höger och vänster sida om pressarfotshållaren. Fäst pressarfoten med det högra fästet (A) för att sy på vänster sida av blixtlåset. Fäst pressarfoten med det vänstra fästet (B) för att sy på höger sida av blixtlåset. Blixtlås i byxor Pressa sömsmånerna och se till att den undre delen sticker ut cirka 4 mm. Tråckla fast blixtlåset under den undre delen, så att blixtlåständerna är synliga. Sätt fast blixtlåsfoten på höger sida (A) för att sy på blixtlåsets vänstra sida. Sy längs blixtlåskanten. Öppna blixtlåset strax innan du har kommit till slutet och sy sedan klart sömmen. Stäng blixtlåset och tråckla fast det överlappande stycket i blixtlåsets andra sida. Sy över tråckelsömmen. Obs! Vi rekommenderar att du använder kantlinjalen, för att uppnå en perfekt söm. A B

43 Nyttosömmar och praktisk sömnad 2:17 Liksidigt dolt blixtlås Sätt fast blixtlåsfoten på höger sida (A) för att sy på blixtlåsets vänstra sida. Tråckla fast blixtlåset och placera det under pressarfoten, så att blixtlåständerna löper längs pressarfotskanten. Sy fast halva blixtlåset, stanna med nålen i tyget, höj pressarfoten och stäng blixtlåset. Nu kan du fortsätta att sy till slutet av blixtlåset samt tvärs över änden. Sy fast den andra halvan av blixtlåset parallellt, med samma avstånd. Stanna med nålen i tyget efter att du har sytt halva sömmen. Höj pressarfoten och öppna blixtlåset. Nu kan du sy färdigt sömmen.

44 2:18 Nyttosömmar och praktisk sömnad söm E 5 0,2-1,5 3-5 A Sy på lappar För lagning av större hål är det nödvändigt att man syr på ett nytt stycke tyg över det trasiga partiet. Tråckla fast lappen över det trasiga partiets rätsida. Sy längs lappens kanter med elastisk söm. Klipp sedan bort det trasiga partiet fram till sömmen, från avigsidan av tyget. Laga med elastisk söm Den elastiska sömmen passar bra för lagning av slitna och trasiga partier. Sy era rader över det skadade partiet tills det är helt täckt. Se till att raderna överlappar varandra. Laga revor Revor, fransiga kanter och mindre hål kan med fördel lagas med en lapp på avigsidan. Den underliggande lappen förstärker tyget och ger en hållbar lagning. Lägg ett stycke tyg under det trasiga tyget. Lappen måste vara något större än det trasiga partiet. Sy över det trasiga partiet. Klipp bort tyget utanför sömmen på lappen.

45 3. Underhåll och felsökning

46 3:2 Underhåll och felsökning Rengöring: Stäng av huvudströmbrytaren Det är mycket viktigt att du rengör symaskinen, för då kommer den att hålla längre. Ju oftare du använder symaskinen, desto mer omsorg behöver den. Montera inte ner symaskinen på något annat sätt än vad som beskrivs i den här sektionen. Rengör symaskinens utsida med en mjuk trasa och mild tvål. A Montera ner Ta bort pressarfoten och nålen. Ta bort skruven (A) på stygnplåten med hjälp av skruvmejsel. Ta bort stygnplåten och lyft ur spolhållaren. Lyft ur spolhållaren (B) och ta bort den. Rengör spolhållaren med borsten. Torka av spolhållaren med en mjuk, torr trasa. Rengör mataren och griparen med borsten. Torka av griparen med en mjuk, torr trasa. B Montera tillbaka Sätt i spolhållaren i griparen. Obs! Se till att knoppen (C) på spolhållaren får plats intill stoppen (D) i griparen. Sätt fast stygnplåten genom att sätta i de två stiften i hålen (E) på stygnplåten. Dra åt skruven (A) ordentligt med skruvmejseln. C D E A E

47 Underhåll och felsökning 3:3 Byta glödlampa Stäng av huvudströmbrytaren Dra ur elkontakten och fotreglagets kontakt från maskinen. Om du nyss har använt symaskinen, vänta då tills lampan har svalnat innan du rör vid den. Borttagning Ta bort höljet och skruven. Ta bort frontplattan. Tryck och vrid glödlampan motsols, nerifrån sett, för att ta loss den. Isättning Tryck och vrid glödlampan medsols för att sätta fast den. Sätt tillbaka frontplattan, skruven och höljet. Viktigt! Max tillåten effekt på lampan är 15 watt!

48 3:4 Underhåll och felsökning Felsökning Övertråden går av. Övertråden är inte trädd på rätt sätt. Sidan 1:9 Övertrådspänningen är för hård. Sidan 1:15 Nålen är böjd eller trubbig. Sidan 1:5 Nålen är felaktigt isatt. Sidan 1:5 Över- och undertråden ligger inte under pressarfoten när du Sidan 2:2 börjar sy. Trådarna drogs inte bakåt efter sömnaden. Sidan 2:3 Undertråden går av Undertråden är inte trädd på rätt sätt i spolhållaren. Sidan 1:8 Det har samlats ludd i spolhållaren. Sidan 3:2 Spolen är skadad och vrider sig inte jämnt. Byt spole Nålen går av Nålen är felaktigt isatt. Sidan 1:5 Nålskruven är lös. Sidan 1:5 Trådarna drogs inte bakåt efter sömnaden. Sidan 2:3 Nålen är felaktigt isatt, böjd eller trubbig. Sidan 1:5 Maskinen hoppar över stygn Övertråden är inte trädd på rätt sätt. Sidan 1:9 Nålen som används är av dålig kvalitet. Byt nålen; 1:5 Övertrådspänningen är för hård. Sidan 1:15 Sömmen drar ihop sig Övertråden är inte trädd på rätt sätt. Sidan 1:9 Stygnlängden är för lång för materialet. Sidan 1:12

49 Underhåll och felsökning 3:5 Tyget matas inte smidigt Matartänderna är fyllda med ludd. Sidan 3:2 Stygnen är för små. Sidan 1:12 Matartänderna har inte höjts igen efter sömnad med sänkta Sidan 1:3 matartänder. Öglor på sömmen Övertrådsspänningen är för lös. Sidan 1:15 Symaskinen fungerar inte Symaskinen är inte inkopplad. Sidan 1:2 Tråd har fastnat i griparen. Sidan 3:2 Spolaxeln har inte yttats tillbaka till vänster efter spolning av Sidan 1:6 undertråd. (Läge för spolning av undertråd.) Stygntätheten passar inte för materialet Sidan 1:13 Symaskinen väsnas Tråd har fastnat i griparen. Sidan 3:2 Ludd har ansamlats i griparen eller spolhållaren. Sidan 3:2 Knapphålen blir inte nt sydda Stygntätheten passar inte för materialet. Sidan 2:13 Mellanlägg används inte vid sömnad på elastiska material. Använd mellanlägg Tyglagren förskjuts Pressarfotstrycket är inte ordentligt inställt. Sidan 1:3 Obs! Symaskinen måste stängas av före byte av pressarfötter och nål. Sy inte utan tyg under pressarfoten. När du lämnar maskinen, om så bara för en kort stund, ska du stänga av den med strömbrytaren. Detta är särskilt viktigt om det nns barn i närheten.

50 3:6 Underhåll och felsökning Register B Backmatning 1:14 Balansen i elastiska sömmar - inställning 1:13 Blindsöm 2:11 Blindsöm (elastisk) 2:11 Blixtlås 2:16 Byta glödlampa 3:3 Byta nål 1:5 Byta pressarfot 1:4 Bärhandtag, skyddshuv/väska 1:2 E Extra tillbehör V Extra trådhållare 1:7 F Felsökning 3:4 Förstärkt elastisk raksöm 2:8 G Grundläggande sömnad 2:2 H Hämta upp undertråden 1:11 K Knapphål - längre än 2,5 cm 2:14 - med iläggstråd 2:13 Koppla in fotreglaget 1:2 L Laga med elastisk söm 2:18 Laga revor 2:18 P Pressarfotsfästet - ta bort och sätt fast 1:5 Pressarfotsspak 1:4 R Raksöm 2:7 Ratt för pressarfotstryck 1:3 Rengöring 3:2 S Sicksacksöm 2:8 Specialtillbehör V Standardtillbehör IV Stängd overlocksöm 2:10 Stygnbreddsratt 1:13 Stygnlängdsratt 1:12 Sy i blixtlås 2:16 Sy i knappar 2:15 Sy på lappar 2:18 Sänk matartänderna 1:3 Sätta i undertrådsspolen 1:8 Sömguider på stygnplåten 2:5 Sömnad med friarmen 2:4 Sömtabell VI Sömtabell - förklaring 2:6 Sömväljare 1:12

51 Underhåll och felsökning 3:7 T Tillbehör - extra tillbehör V - standard IV Tillbehörslåda V Trikåsöm (trestegssicksack) 2:9 Trådspänning 1:15 Trä med tvillingnål 1:10 Trä symaskinen 1:9 U Undertrådsspolning 1:6 V Våffelsöm 2:9 Vänd i rätvinkliga hörn 2:5 Ä Ändra nålposition 1:14 Ö Öppen overlocksöm 2:10

52 Tekniska data Storlek (bredd + höjd + djup) Vikt Nätspänning Strömförbrukning Glödlampa Syhastighet Stygnbredd Stygnlängd Pressarfotshöjd Maximal pressarfotshöjd Nålsystem Innehåll Symaskin Skyddshuv Fotreglage Elsladd Tillbehör Instruktionsbok 385 x 280 x 170 mm 8 kg V 75 W 15 W max 800 stygn /min mm mm 6 mm 13 mm 130 / 705 H

53

54

55 Vi förbehåller oss rätten att utan föregående meddelande ändra maskinens utrustning och tillbehör samt att göra sådana ändringar av maskinens konstruktion eller utseende som inte negativt påverkar funktionen. Immateriell egendom PFAFF och HOBBY är varumärken som tillhör KSIN Luxembourg II, S.ar.l. Alla varumärken används under licens av VSM Group AB.

56 VSM Group AB SE Huskvarna SWEDEN G Svenska Inhouse 2009 KSIN Luxembourg II, S.ar.l. All rights reserved Printed in Sweden on environmentally-friendly paper
