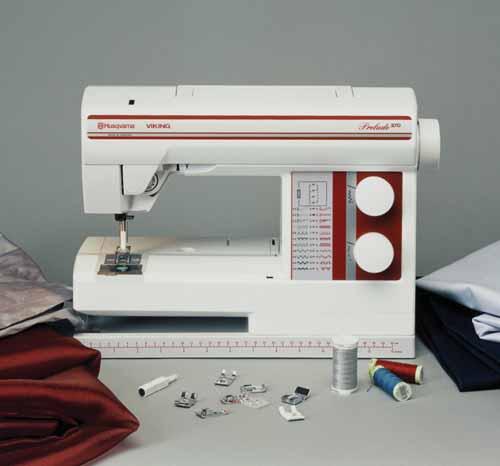

1 Instruktionsbok Prelude 350, 370 KEEPING THE WORLD SEWING

2 SÄKERHETSFÖRESKRIFTER Denna hushållssymaskin är konstruerad och byggd för att överensstämma med standard IEC/EN Nätanslutning Den här symaskinen får endast användas med den spänning som anges på märkplåten. Säkerhetsföreskrifter Låt aldrig någon använda symaskinen som leksak. Var extra uppmärksam när maskinen används av eller i närheten av barn. Symaskinen får aldrig lämnas utan uppsikt när den är inkopplad. Koppla alltid ur symaskinen från elnätet när du inte använder den och innan du rengör den. Stäng av symaskinen ( 0 ) varje gång du ska göra något i området runt nålen, till exempel trä nålen, byta nål, ta upp undertråden eller byta pressarfot. Använd aldrig symaskinen om sladden eller stickproppen skadats. Se upp för rörliga delar. Var speciellt uppmärksam på symaskinsnålen. Använd symaskinen endast på det sätt som beskrivs i den här bruksanvisningen. Använd endast tillbehör som rekommenderas av tillverkaren och som anges i den här bruksanvisningen. Dra alltid ur elsladden innan du byter lampa. Sätt alltid i en ny lampa av samma typ (volt och watt). Observera följande! Denna produkt måste återvinnas enligt nationell lagstiftning gällande elektronik/ elektroniska produkter. Vid tveksamheter var vänlig kontakta din återförsäljare för rådgivning.

3 Innehållsförteckning Översikt 2 Handhavande 3-13 Uppackning, Nedpackning 3 Inkoppling av fotreglage, Elektrisk anslutning 4 Tillbehörsask, Arbetsyta 5 Trådrullehållare 6 Trädning av övertråden 7 Spolning med trädd maskin 7 Spolning stående trådrullehållare 8 Trädning av undertråden 8 Trådspänning 9 Byta nål, Byta pressarfot 10 Pressarfotstryck, Pressarfotslyftare, 10 Backmatning, Matarnedsänkning 11 Sömval 12 Stygnbredd, Stygnlängd 13 Sömnad Guide Stitch Selection 14 Knapphål 16 Perfekt balanserade knapphål (PBB) 17 Sy i knapp, Knapphålskniv 18 Raksöm, Lyftbricka 19 Sy fast blixtlås, Dolt blixtlås 20 Förstärkt raksöm, Nållägen 21 Sicksack, Trestegs sicksack, Lappa - laga 22 Sy i frotté, Sy ihop och överkasta 23 Fållsöm 24 Dubbel overlock - trikåsöm, modell Rynkfot 26 Patchwork pressarfot 6 mm 26 Dekorsömsfot 27 Glidfot H 27 Dekorsömmar, modell Underhåll Felsökning Vissa tyger har stora mängder överskottsfärg som kan orsaka missfärgning av andra tyger men också av din symaskin. Den här typen av missfärgning kan vara svår eller rent av omöjlig att få bort. Fleece- och denimtyger, framför allt i rött och blått, har ofta mycket överskottsfärg. Om du misstänker att ditt tyg/plagg innehåller stora mängder överskottsfärg, tvätta det alltid innan du syr på det för att undvika missfärgning. 1

4 Översikt Denna instruktionsbok gäller både för modell 350 och 370. Skulle det finnas skillnader i funktioner eller hantering av maskinen har vi markerat detta Lucka 2. Trådtilldragare 3. Ratt för pressarfotstryck 4. Trådledare 5. Trådledare för spolning 6. Belysning 7. Nålstång med nålklämma 8. Pressarstång med pressarfotsfäste 9. Pressarfot 10. Spollucka 11. Friarm 12. Bottenplatta 13. Stygnplåt 14. Nålklämskruv 15. Pressarfotslyftare Trådspänning 17. Trådrullehållare 18. Trådrullebricka 19. Trådkniv för spolning 20. Hål för extra trådrullehållare 21. Guide Stitch Variation modell Spolaxel 23. Handhjul 24. Sömväljare 25. Stygnbreddsratt 26. Stygnlängdsratt 27. Backmatning 28. Matarnedsänkning 29. Elektrisk anslutning 30. Trådkniv

5 Uppackning 1. Ställ maskinen på bordet och tag bort skydds em bal la get runt maskinen. 2. Med maskinen följer en hårdhuv, tillbehörsask, påse med tillbehör, ett fotreglage samt nätsladd och fot reg la ge sladd. 3. Torka rent maskinen, speciellt runt nål och stygnplåt. Nedpackning 1. Ställ huvudströmbrytaren på OFF för att stänga av maskinen. Tag ur nätsladden från vägguttaget och från maskinen. 2. Linda slad da rna runt han den. Stop pa in fot reg la ge slad den i fotreglagets för va - rings ut rym me och nät slad den i facket på huven. Där finns också plats för instruktionsboken. 3. Kontrollera att alla tillbehör ligger i tillbe hörs as ken. Skjut in asken på ma ski nen bakom friarmen. 4. Fäll ned pressarfoten. 5. Ställ fotreglaget med undersidan framåt på tillbehörsasken baktill på maskinen. Sätt på huven. Handhavande 3

6 Inkoppling av fotreglage Med maskinen följer två sladdar fot reg la geslad den och nätsladden med stickpropp. 1. Ställ fotreglaget på kant. Montera hylskontakten i sockeln inne i fot reg la get, tryck i kontakten. 2. Se till att kontakten sitter fast or dent ligt. Detta behöver du endast göra första gången du skall an vän da ma ski nen. 3. För att rätt avleda sladden, pla ce ra den i spåret enligt bild. OBS! Innan du ansluter fotreglaget kontrollera att det är av typen FR4. Handhavande Elektrisk anslutning På maskinens un der si da finns in for ma tion om elektrisk spänning (V) och periodtal (Hz). Kontrollera innan du ansluter ma ski nen i vägguttaget att dessa värden stäm mer överens med led nings nä tet. 1. Anslut fot reg la ge slad den i det främre urtaget nedtill på ma ski nens högra sida. 2. Anslut nät slad den i det bakre urtaget nedtill på maskinens högra sida. 3. När du ställer huvudströmbrytaren på ON kopp las både maskin och be lys ning in

7 Tillbehörsask 1. Öppna till be hörs as ken genom att sätta fingret i urtaget på locket och lyfta uppåt. 2. I tillbehörsasken finns speciella fack för pres sar föt ter och spolar samt utrymme för övriga till be hör. 3. Förvara alltid tillbehören i asken så är de lättåtkomliga. Handhavande Arbetsyta 1. Behåll till be hörs as ken på ma ski nen så får du en större arbetsyta. 2. Drag till be hörs as ken åt vänster när du vill ta bort den och an vän da fri ar men. 3. Över friarmen kan du trä t.ex. byx ben och ärmar och kommer då lätt åt att sy. Friarmen för det också möjligt att stoppa strumpor (stoppressarfot finns som extra tillbehör). 4. För tillbehörsasken tätt intill friarmen in mot maskinen när du ska sätta tillbaka asken. Förlängningsskiva, som ger ytterligare förstorad arbetsyta, finns som extra tillbehör. 5

8 Handhavande Trådrullehållare Maskinen har tråd rul le hål la re, som passar alla typer av trådrullar. En trådrullehållare (a) är justerbar tråden hasplas av den stilla stå en de spolen. Placera trådrullen så att tråden hasplas av motsols. a b c d På hållaren finns två trådledarbrickor. Har du smala trådrullar placeras den lilla brickan (b) framför trådrullen. Har du större trådrullar placeras den stora brickan (c) framför trådrullen. Placera brickan så att den platta sidan pressas mot trådrullen. Det skall inte vara något utrymme mellan bricka och trådrulle. Liten trådrulle Stor trådrulle Maskinen har också en lös tråd rul le hål la re (d), som monteras på ma ski nen. Haken på tråd rul le hål la ren passas in i de två hålen till höger om den fasta tråd rul le hål la ren och trycks ner. Den stora brickan (c) placeras som bot ten - plat ta. Denna trådrullehållare används vid sömnad med tvillingnål eller vid se pa rat spolning. d c 6

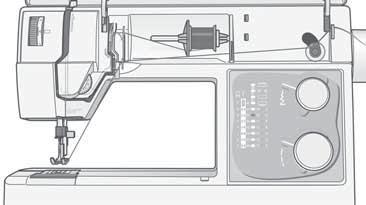

9 Trädning av övertråden Stäng av maskinen med strömbrytaren. Se till att pres sar fo ten är upplyft och att nålen står i sitt översta läge. 1. För trådrullehållaren utåt. Sätt trå drul len på tråd rul le hål la ren och brickan framför trå drul len enl. be skriv ning. För tillbaka tråd rul le hål la ren. 2. För tråden enligt pil mar ke ring en under den första tråd le da ren (a) och över den andra trådledaren (b). 3. Drag tråden vidare ner mellan trådspänningsbrickorna. 4. För tråden upp i spåret tråden trädes från höger genom tråd till dra ga ren. 5. Fortsätt med tråden ner genom tråd le - da ren. 6. Nålen träs framifrån. Det ljusa pressarfotsfästet gör det lätt att se nålsögat. 7. För ned tråden under pressarfoten och upp genom tråd kni ven där tråden skärs av. Spolning med trädd maskin Se till att pressarfoten är upplyft och att nålen står i sitt översta läge. OBS! Använd inte pressarfot av plast vid spolning. 1. Sätt en tom spole med -märket utåt på spolaxeln på ma ski nens framsida. För spolaxeln neråt. 2. Drag tråden från nålen, under pres sar - fo ten åt höger över tråd le da ren (c). 3. Linda tråden ovanifrån några varv runt spolen och skär av på tråd kni ven (d). 4. Trampa på fot reg la get. När spolningen är färdig tar du loss spolen, skär av tråden på tråd kni ven och för spolaxeln uppåt. Handhavande c 3. b 2. a OBS! Nylontråd eller annan tråd med hög elasticitet, bör inte spolas genom nålen. Se Spolning stående tråd rul le hål la re. 1. d 7

10 Spolning med stående trådrullehållare 1. Sätt en tom spole med -märket utåt på spolaxeln på ma ski nens framsida. För spolaxeln neråt. 2. Placera den stora brickan som bot ten plat ta. Sätt en trådrulle på tråd rul le - hål la ren. 3. Drag tråden under tråd le da ren (a) och över trådledare (b) och vidare runt trådledare (c), se bild. 4. Linda tråden ovanifrån några varv runt spolen och skär av tråden på tråd kni ven. 5. Trampa på fotreglaget. När spolningen är färdig tar du loss spolen, skär av trå den på tråd kni ven och för spolaxeln uppåt. Handhavande b a c Trädning av undertråden Stäng av maskinen med strömbrytaren. 1. Öppna luckan genom att dra den mot dig och tag bort den. 2. Lägg spolen i spolkorgen med märket uppåt och tråden till vänster om spolen. Drag tråden åt höger. Spolen roterar då motsols. 3. Lägg fingret på spolen för att förhindra att den roterar och drag tråden sträckt till vänster in i trådspänningsbrickan (a) till tråden klickar på plats. 4. Fortsätt trädning runt (b) och till höger om trådkniven (c). b b Lägg tillbaka luckan med linjerna framåt och skjut den på plats (1). Drag tråden åt vänster så att den skärs av (2). a 2 c 1 8

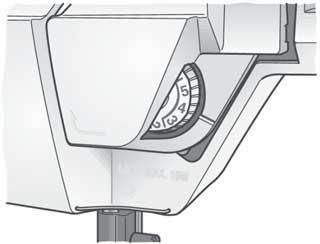

11 Trådspänning Du kan ändra tråd spän ning en genom att vrida ratten, som är graderad med siffror. Ju högre siffra, desto hårdare tråd spän ning. Normal tråd spän ning erhålls om kring 4. När du väljer knapphål och andra täta sömmar, får du en bra trådspänning vid ca 3. Om du skall sy stickningar med grov tråd i tjocka material, skall du höja över tråd spän - ning en till 7-9. Handhavande Rätt och fel trådspänning För att lättare förstå betydelsen av rätt trådspänning kan du provsy med olika inställningar. 1. Börja med alltför lös tråd spän ning, dvs ställ in nära 1. Un der trå den ligger då rak och övertråden dras ner på undersidan. 2. Ställ sedan in på högsta läge. Det blir då tvärtom, dvs un der trå den dras upp på ovan si dan eller båda trådarna drar ihop tyget. 3. Rätt trådspänning har du då trådarna knyts mellan tygskikten eller, vid de kor söm mar, på undersidan. Provsy alltid på en lapp av det tyg du skall använda och kontrollera tråd spän ning en

12 Byta nål Handhavande Stäng av maskinen med strömbrytaren. 1. Lossa skruven i nålklämman med hjälp av skruvmejseln. 2. Tag bort nålen. 3. För upp den nya nålen med den platta sidan bakåt så lång det går. 4. Använd skruvmejseln och skruva åt skruven ordentligt igen. Använd alltid nålar av System 130/705 H. Byta pressarfot Stäng av maskinen med strömbrytaren. 1. Se till att nålen står i sitt översta läge. Drag pres sar fo ten mot dig. 2. Passa in den tvärgående pinnen på foten i pressarfotsfästet. Tryck bakåt tills foten snäpper fast Pressarfotstryck Pressarfotstrycket ställs in med den graderade ratten på maskinens fram si da. Normalläge är 4. Ju högre siffra desto hårdare pres sar fots tryck. Mjuka tyger sys med lågt pres sar fots tryck. Pressarfotslyftare Med pres sar fots lyf ta ren höjs och sänks pres sar fo ten. Pres sar fo ten skall vara nedsänkt under sömnad. Genom att höja upp pres sar fots lyf ta ren så långt det går och hålla kvar, ökas lyft höj den ytterligare några mm. Detta underlättar när du t.ex. skall föra in plagg med tjocka sömmar under pressarfoten. 10

13 Backmatning Maskinen syr bakåt när du håller stygn längds rat ten intryckt. Ma ski nen syr framåt igen när du släpper ratten. Handhavande Du kan låsa maskinen i backmatningsläge genom att vrida stygnlängdsratten till läge. Matarnedsänkning Mataren sänks när du vrider ratten åt höger till. När du vill höja ma ta ren, vrider du ratten åt vänster. Ma tar tän der na kom mer då au to ma tiskt upp när du börjar sy. Mataren skall vara sänkt när du syr i knappar och vid viss typ av stoppning. 11

14 Handhavande Sömval Mönsterskalan på maskinen visar vilka sömmar du kan sy. Sömmarna ställs in genom att vrida på sömväljaren den övre ratten. En färgmarkör flyttas med när du vrider på sömväljaren och visar vilken söm som är inställd. Kontrollera att nålen står i sitt översta läge när du vrider sömväljarratten. Med den undre ratten ändrar du stygnläng den. Sömmarna är indelade i två grupper. För den vänstra radens sömmar kan du variera stygnlängd mellan 0-6 mm och stygnbredd mellan 0-5,5 mm. Siffrorna framför sömmarna är rekommenderad stygnlängd. Vill du sy någon av sömmarna i den högra raden, vrider du stygnlängdsratten åt vänster till symbol. Dessa sömmar har fast stygnlängd. Stygnbredd mellan 0-5,5 mm. Bokstäverna mellan mönstergrupperna rekommenderar lämplig pressarfot för respektive söm. Varje pressarfot är märkt med en bokstav. 12

15 Stygnbredd När du väljer söm, ställer ma ski nen au to matiskt in lämplig stygnbredd. Med hjälp av stygnbreddsratten (som sitter innanför sömväljaren) kan du ändra stygnbredden, som är graderad i halvmillimeter mellan 0-5,5 mm. Genom att ställa stygnbreddsratten på 2,5 halverar du bredden på sömmarna. De flesta sömmarna får ett helt nytt utseende och du har fått ett antal nya sömmar. Handhavande Stygnlängd När du ställer in en söm anges framför respektive söm den stygnlängd, som är lämplig för sömnad i normala tyger. Börja sy med den rekommenderade stygnlängden, men prova dig fram till den inställning som passar bäst för ditt arbete. 13

16 Guide Stitch Selection Använd dig av Guide Stitch Selection i locket på tillbehörsasken för att snabbt och enkelt hitta den bästa sömmen för ditt sömnadsprojekt. Sömnad Titta i kolumnen för det tyg du använder: EJ ELASTISKT: För stabilt tyg utan elasticitet. Vanligtvis vävt. ELASTISKT: För elastiskt tyg. Vanligtvis stickat (trikå). SKINN/VINYL: För mocka och äkta skinn och för syntetiska läder- och mockamaterial. Välj sömmen för den teknik du vill sy: SY IHOP: Syr ihop två tygstycken. Obs! När du syr på elastiskt tyg väljer du sicksacksöm och ställer sömbredd och sömlängd på 1.5 mm. ÖVERKASTA: Kastar över tygkanterna för att förhindra att de fransar sig och för att få dem att ligga plant. SY IHOP/ÖVERKASTA: Syr ihop och överkastar på en och samma gång. TRÅCKLA: En provisorisk söm för provning av passform, rynkning och markering. Ställ in max sömlängd. Obs! Tråckling lämnar bestående hål i skinn och vinyl. FÅLLA OSYNLIGT: Skapar en osynlig fåll på kläderna. Rekommenderas inte för tunt tyg eller skinn/vinyl. FÅLLA: Syr den bästa synliga fållsömmen för det typ av tyg du valt. KNAPPHÅL: Din Prelude syr perfekt balanserade knapphål (PBB). Obs! När du syr knapphål på skinn/ vinyl rekommenderas att du ställer sömlängden till 1 mm samt använder mellanlägg och Glidfot H (se sid 27). Din sömnad blir enklare än någonsin när du använder din Guide Stitch Selection till att välja rätt söm och pressarfotstryck. PRESSARFOTSTRYCK : Din Guide Stitch Selection ger dig även rekommendationer på vilket pressarfotstryck som är bäst för ditt tyg. 14

17 Tygval Vävt eller trikå Skillnaden mellan vävt och stickat tyg (trikå) ligger i hur trådarna i tyget är sammanbundna. Vävda tyger tillverkas av två trådsystem varp på längden och inslag eller väft på tvären som korsar varandra i räta vinklar. Ett stickat tyg tillverkas av ett enda trådsystem som binds ihop i maskor. Stickade tyger är normalt elastiska. Grundregeln är att du ska välja Ej elastiskt för stabila tyger utan elasticitet och Elastiskt för elastiska tyger. Sömnad Woven fabric Knit fabric Skinn/Vinyl Skinn är djurhud. Skinn kan vara slätt läder eller i mocka och är något töjbart. Vinyl är ett syntetiskt material, ofta med en väv på avigsidan. Vinyl kan vara slätt eller mönstrat och vissa vinylkvaliteter är elastiska. Skinn Vinyl 15

18 Knapphål När du ska sy knapphål rekommenderar vi att du använder den justerbara knapphålsfoten C. Knapphålsfoten har en skjutlinjal som kan ställas in för olika knappstorlekar. Lägg knappen på pressarfoten och för intill skjutlinjalen så mycket som möjligt. Sätt fast pressarfoten på maskinen. Maskinen syr första stolpen bakåt. Stanna maskinen när den röda markeringen på skjutlinjalen når början av första stolpen. Använd markeringarna på knapphålsfotens vänstra tå för att placera plaggets kant. Placera plaggets kant vid mittenmarkeringen, så får du en 15 mm knapphålskant. Sömnad 15 mm knapphålskant Skjutlinjal Syr du knapphål i stretchtyg rekommenderar vi att du syr knapphålet med iläggstråd för att göra det mer hållbart och för att förhindra att knapphålet töjs ut. För att sy knapphål med iläggstråd, lägg en bit grov tråd runt hälen baktill på knapphålsfoten, se figuren. 16

19 Perfekt balanserade knapphål (PBB) Din Prelude har funktionen Perfect Balanced Buttonholes (PBB, perfekt balanserat knapphål). För bästa resultat syr maskinen knapphål med båda stolparna i samma riktning. 1. Ställ in stygnlängdsratten på knapphålssymbolen. Ställ in sömväljaren på knapphål (C), läge 1. Storleken på knapphålet ställs in automatiskt när du lägger knappen på den justerbara knapphålsfoten. Maskinen syr första stolpen baklänges. Sy tills den vänstra stolpen når den röda markeringen på knapphålsfoten. 2. Vrid sömväljaren så att markören står i läge 2. Maskinen syr nu en raksöm mot dig, som är början på den högra stolpen. Sy raksömmen lika lång som den första stolpen. 3. Vrid sömväljaren till läge 3. Maskinen syr nu en träns. Sy tre eller fyra stygn. 4. Vrid sömväljaren till läge 4. Maskinen syr knapphålets andra stolpe baklänges. Sy lika långt som första stolpen. 5. Vrid sömväljaren till läge 3 och sy en avslutande träns. Sy tre eller fyra stygn. Vrid sömväljaren till 2 och fäst tråden med ett par stygn. Sömnad

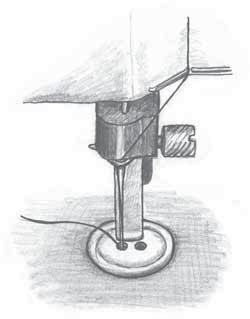

20 Sy i knapp 1. Markera på tyget var knappen skall placeras. 2. Ställ sömväljaren på sicksack. 3. Sänk mataren, se sid Tag bort pres sar fo ten. 5. Lägg in tyget i ma ski nen. 6. Placera knap pen och fäll ned pres sar - stång en så att pressarfotsfästet står mitt emel lan hålen i knap pen (se bild). 7. Håll tråd än da rna åt sidan. Kon trol le ra att nålen går ned i knap pens högra hål. 8. Med stygnbreddsratten ändrar du sicksackbredden. Vrid handhjulet mot dig, prova försiktigt att nålen går ned i båda hålen. 9. Sy 5-6 stygn. Vrid stygnbreddsratten till 0 och fäst trådarna med några stygn. Vill du ha hals på knap pen, an vän der du lyft brick an. Den tunna sidan för tunna tyger, den tjocka sidan för grövre tyger. För in lyft brick an mel lan tyget och knappen och sy fast knappen. Drag ut trådarna mellan tyget och knap pen. Snurra trådarna runt några varv och fäst. Sömnad Knapphålskniv Använd knapphålskniven för att skära upp knapphålet. Sätt en knappnål tvärs över tränsen du skär mot för att undvika att skära för långt. 18

21 Raksöm Raksöm används för att sy samman tygdelar som inte är töjbara och för sömmar som inte utsätts för större på frest ning ar. Stygnlängdsratten ställs på rekommenderad grundinställning 2,5 mm. Prova dig gärna fram till bästa in ställ ning för det arbete du skall utföra. Öka t ex stygnlängden vid tråckling och dekorativa stickningar. Sömnad Lyftbricka Lyftbrickan används som hjälp för att sy över tjocka sömmar. Den ena sidan på lyftbrickan är högre. Använd den sida som när mast mot sva rar tjockleken på söm men. 19

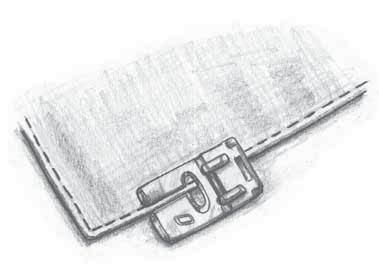

22 Sy fast blixtlås Pressarfot E kan placeras till vän ster eller höger om nålen för att du lätt skall komma åt att sy fast båda sidor på blixtlåset. När andra sidan av blixtlåset skall sys fast, flyttas pressarfoten. Sömnad Dolt blixtlås 1. Sy ihop sömmen upp till mar ke ring en för blixtlåset. Tråckla ihop resten av sömmen. Lämna ca 2 cm öppet längst upp. Pressa isär sömsmånen. Sätt nålen i högerläge. 2. Placera pressarfot E till vänster om nålen. Vänd till arbetets av ig si da och vik plagget åt sidan så att båda söms måne rna ligger fria. Vik och pressa den vänstra söms må nen ca 5 mm från den tråcklade sömmen. 3. Nåla fast blixtlåset under den invikta sömsmånen med kedjan så nära vikningen som möjligt och sy fast den vänstra delen. Börja sy nerifrån. Ett par cen ti me ter innan sömmen är färdig, lyfter du pressarfoten och drar blixtlåsets löpare förbi pres sar - fo ten. Sänk pressarfoten och avsluta söm men. 4. Flytta nålen till vänsterläge och pressarfoten så att den kommer till höger om nålen. Vänd plagget till rätsidan. Det är viktigt att söm men på rätsidan blir rak och fin. Det är lätt att lyckas om du markerar sömlinjen. Nåla och sy fast den andra sidan av blixtlå set i den markerade linjen. Börja med tvärsömmen i slutet av blixtlåset och fortsätt uppåt. Vill du sy ett herrblixtlås gör du allt enligt beskrivningen, men spegelvänt

23 Förstärkt raksöm Ställer du stygnlängdsratten på fältet, kan du sy förstärkt raksöm. Sömmen är star ka re än vanlig raksöm be ro en de på att den är tredubbel och elastisk. Förstärkt raksöm är lämplig att sy i kraftigt, elastiskt material och på ställen där på frest - nin gen på söm men är stor. Förstärkt raksöm kan också an vän das för att sy stickningar i kraftiga material. Sömnad Nållägen Du kan välja raksöm eller förstärkt raksöm med nålen i vänsterkanten. Du kan ändra nål lä get stegvis med stygnbreddsratten genom att vrida åt höger för att komma ut mot högerkanten. En stickning, som skall sys nära en ytterkant, är lättare att sy med nålen i vänsterläge eller högerläge. För mycket tunna tyger, an vän der du pressar fot A och för övriga, pres sar fot D. Lägg tyget med ytterkanten mot insidan på D-pres sar fo tens högra tå eller A-pres sar - fo tens första hack på vänstra tån och sy stickningen. Vill du sy stickningen ca 5 mm från kanten eller göra en smal fåll, gör du detta med nålen i högerläge. Använd pressarfot A. Lägg tyg kan ten under pres sar fo tens högra ytterkant och sy en stickning eller fåll. 21

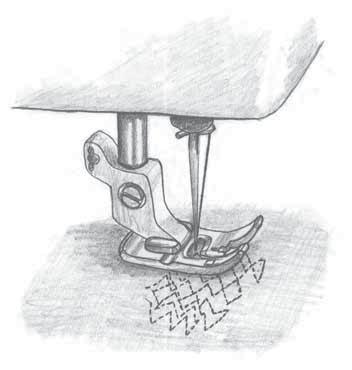

24 Sicksack Sicksack används t ex för att sy fast spets, bandkanta och till app li ka tio ner. Sicksackbredden minskas från vänster 5,5 mm bredd steglöst åt höger till 0 mm. Maskinen syr då raksöm i höger kant. Prova dig fram till den bästa in ställ ning en för det arbete du skall göra. Sömnad Trestegs sicksack Överkastning Trestegs sicksack, an vänds för överkast ning i alla ma te ri al. Klipp först rent kanterna före över kast ning. Se till att nålen tar om kanten på tyget. Placera tyget i förhållande till pres sar fo ten enligt bild. Lappa laga Trestegs sicksack är en användbar söm för lappning och lagning. Ett tunnslitet ställe re pa re ras genom att du syr fram och tillbaka med tres tegs sicksack. Använd backmatningen och för tyget lite i sidled medan du syr. Lägg gärna en för stärk ning under det tunnslitna stället. 22

25 Sy i frotté Frotté är ett löst material, som lätt fransar sig. Sy ihop plagget med raksöm. Klipp rent och pressa isär söms må nen. Sy från avigsidan fast sömsmånernas kanter mot plagget med trestegs sick sack. Trots att sömmen går igenom på rätsidan, blir den nästan osynlig. Även avigsidan ser prydlig ut. Sömnad Sy ihop och överkasta Vissa sömmar används för att sy ihop och överkasta direkt om kan ten i ett moment med 5,5 mm sömsmån. Lägg tyget så att in ner kan ten på pres sar fo tens högra tå löper utefter tyg kan ten. Pressarfot J används för kant söm och överkastning i alla typer av tyg, med undantag av kraftiga, hårda tyger. Stiftet på pressarfoten skall vara kant i kant med tyget och förhindrar där i ge nom att tyget drar ihop sig. Stygnbredd 5,5 mm. Följ i övrigt den rekommendation, som ges om stygn längd. Kantsöm är lämplig för ej elastiskt tunt och nor malt tyg samt för tunt elastiskt tyg. Använd pres sar fot J. Bindsöm är lämplig för elas tiskt kraftigt tyg. Använd pressarfot B. 23

26 Fållsöm Använd pressarfot D för osynlig fållsöm. Sömnad Vik tyget som bilden visar. Var noga med att den vikta tygkanten följer insidan på pressarfotens högra tå. Sy på en provlapp och jämför med bilderna. 1. Stygnen når inte fram till den vikta kanten. Öka med stygnbreddsratten. 2. Stygnen går för djupt in på vikningen. Minska med stygnbreddsratten. 3. Riktig fållsöm, dvs söm men tar endast om en enda tråd i den vikta kanten. 24

27 Dubbel overlock Trikåsöm, modell 370 Dubbel overlock eller trikåsöm är en söm, som kan användas för att sy de ko ra ti va fållar och omlottsömmar. Lossa pres sar fots tryck et till ca 2 när du syr i elastiska tyger. Sömnad En dekorativ fåll får du när du viker fållen enkel mot avigsidan och syr en dubbel overlocksöm från rät si dan. Klipp bort överflödigt material på avigsidan. För att göra en omlottsöm, lägger du tyget 1 cm över det andra och syr en dubbel-overlocksöm om tygkanten på rätsidan. Klipp rent på un der si dan eller sy ytterligare en söm från rätsidan. Vid rynkning med smal plattresår väljer du trikåsöm. Se till att resåren inte sys fast utan kan löpa fritt under sömmen. Använd pressarfot A eller B. 25

28 Rynkfot Rynkar tyget eller rynkar och syr fast en volang i samma moment. Bra för tunna till normaltjocka tyger. Använd raksöm (nålen i vänsterläge), stygnlängd 3 6. Ju längre stygn desto mer rynkas tyget. Snäpp fast rynkfoten. Rynkning: Lägg tyget under rynkfoten och sy. Öka spänningen på övertråden för att få flera rynkor. Rynka och sy fast det rynkade tyget i ett moment: 1. Placera det tyg som ska rynkas under pressarfoten med rätsidan vänd uppåt. 2. Lägg in tygdelen som inte ska rynkas i skåran på pressarfoten, med rätsidan vänd nedåt. 3. Sy. Styr tyget som ska rynkas men håll det inte sträckt. Se till att det övre tyget ligger kvar i skåran. Öka eventuellt stygnlängden och sy med hårdare trådspänning, så bildas det fler rynkor. Sömnad Patchwork pressarfot 6 mm Syr ihop tygstycken med 6 mm sömsmån. Med hjälp av de röda markeringarna framför och bakom nålen kan du vända arbetet vid exakt 6 mm eller 3 mm. Använd raksöm, stygnlängd 2,0 2,5. 1. Lägg ihop två tygdelar räta mot räta. 2. Låt pressarfotens ytterkant följa tygets ytterkant när du syr. För att vända 6 mm från kanten, stannar du med nålen nere när tygkanten når den första röda markeringen på foten. 26

29 Dekorsömsfot B För applikationer, olika varianter av satinsöm och andra dekorativa sömmar. Använd stygnlängd efter eget önskemål. Urtaget på fotens undersida ger plats för sömmarna. Du ser sömmen bra tack vare fotens transparenta material och röda markeringar. Använd det mellanlägg som materialet kräver. 1. Snäpp fast pressarfoten. 2. Välj satinsöm eller annan dekorativ söm. 3. Sy. Sömnad Glidfot H Vid sömnad i plastmaterial, plastbelagda tyger, skinn och imiterat skinn syr glidfoten över materialet utan att fastna. Använd foten till vanlig sömnad och för knapphål i plast och skinnliknande material. 1. Snäpp fast glidfot H. 2. Ställ in önskad söm och sy. 27

30 Dekorsömmar, modell 370 Utöver de sömmar, som beskrivits, finns ett antal sömmar som huvudsakligen används som dekorsömmar. Ställ in önskad söm med sömväljaren. Följ rekommenderad stygnlängd. Provsy först på en lapp av det tyg du skall använda. Börja några millimeter in på tyget. Om du syr i tunt tyg får du bästa resultat om du använder ett underlägg av t.ex. sil ke pap per. Sömnad Sömvariation Under luckan på maskinen finns guiden Guide Stitch Variation som visar ett antal sömmar. Genom att välja någon av sömmarna i den vänstra kolumnen och minska stygnbredden enligt rekommendationen i mitten förändras sömmens utseende så att den ser ut som i den högra kolumnen. På så vis får du ytterligare ett antal sömmar att välja bland. 28

31 Underhåll Underhåll Byte av lampa Stäng av maskinen med strömbrytaren. 1. Lampan är placerad till vänster om nålen. Tryck gummihållaren upp om lampan och vrid ett kvarts varv i pilens riktning och tag ur lampan. 2. Vid insättning, sätt gummihållaren om lampan och för in lampan i lamphållaren, tryck och vrid ett kvarts varv i pilens riktning. Lampans styrka i watt anges på ma ski nens framsida (15 W)

32 Maskinens skötsel För att din symaskin skall arbeta på ett tillfredsställande sätt, fordrar den som andra precisionsmaskiner rengöring. Däremot behövs ingen smörj ning. Underhåll Stäng av maskinen med strömbrytaren. Borttagning av stygnplåt Tag bort pressarfot och spollucka, sänk mataren. Tryck fast stygn plåts öpp na ren på borstens skaft. Borsten finner du bland tillbehören. Baktill på stygnplåten finns ett urtag. Sätt stygnplåtsöppnaren i urtaget och vrid. Borsta rent runt matartänderna. Rengöring Spolkorgens botten bör då och då borstas ren från ludd. Tag ur spolkorgshållaren (1) som täcker främre delen av spolkorgen (2). Tag ur spolkorgen. Borsta rent. Lägg spolkorgen och spolhållare på plats. 2. Fastsättning av stygnplåt Lägg stygnplåten på plats ca 5 mm framför bakkanten och skjut in den. Sätt fast spolluckan. Höj matartänderna

33 Felsökning Kontrollera nålen Prova med en ny nål så snart sömnaden inte blir som du tänkt. Använd en lapp av det tyg du skall sy och prova. Kontrollera att du valt rätt nål och var noga med att nålen är inskjuten mot sitt stopp och att skruven är tillräckligt åtdragen. Se sid. 10 Felaktiga stygn Trådspänningen är fel. Se sid 9. Se efter att tråden ej blockerats. Vissa trådrullar är ej lämpliga för haspling från liggande tråd rul le hål la re. Försök därför med den extra, upp rätt stå en de tråd rul le - hål la ren. Maskinen är felträdd. För rätt trädning, se sid 7-8. Felaktig undertråd. Den bör vara av samma grovlek som över trå den. Om maskinen inte bildar stygn, byt till stretchnål. Nålen bryts av Nålen kan gå emot stygnplåten och brytas av. Byt nål, se sid. 10. Övertråden brister Kontrollera trådrullen så att inte tråden har hängt upp sig. Nålsögat kan ha för skarpa kanter. Byt nål, se sid 10. Övertråden felträdd. Se sid 7. Övertråden för hårt spänd. Se Trådspän ning, sid 9. Hålet i stygnplåten kan vara sön der hack at och ha skarpa kanter. Byt stygnplåt. Undertråden brister Undertråden är felträdd. Se sid 8. Stygnplåtshålet är skadat. Se Över trå den brister. Felsökning Ojämn trådspänning Detta kan bero på dålig trådkvalitet. Vid sömnad med bomullstråd, höj tråd spän - ning en. Undertråden är felträdd se sid. 8. Tyget rynkas Övertråden är för hårt spänd. För rätt över tråd spän ning, se sid 9. Maskinen matar inte fram tyget Stygnlängden är för kort. Öka stygnläng den. Mataren är nedsänkt. Höj den genom att föra stygnlängdsratten åt vänster. Mataren är full av damm och smuts. Rengör med borsten, se sid 30. Sömmen är för lös tygskikten hålls ej samman Trådspänningen är för lös. Rätt trådspän ning, se sid 9. Maskinen går tungt Smuts eller tygludd under stygnplåten. Lossa stygnplåten, tag ur spolen och borsta rent mellan matartänderna och i spolkorgen. Se sid 30. Smuts eller tygstoff kan ha kommit in i griparen. Tag ut spolen och borsta rent med borsten. Se sid. 30. Fackmannahjälp Om du har gått igenom de här punk ter na men ändå inte får ett godtagbart resultat, bör du kontakta det för sälj nings stäl le där du köpt maskinen. Där kan du få anvisning om var ma ski nen kan lämnas in för service. Skicka med ett syprov och prov på tyg och tråd, som du har använt vid sömnaden. Garanti Garantin täcker inte fel eller skador, som orsakats genom användande av tillbehör och delar som inte är Husqvarna Viking original 31

34 32 Felsökning

35 Vi förbehåller oss rätten att utan föregående meddelande ändra maskinens utrustning och tillbehör samt att göra sådana ändringar av maskinens konstruktion eller utseende som inte negativt påverkar funktionen.

36 VSM Group AB SE Huskvarna, Sweden C InHouse 2004 VSM Group AB All rights reserved Printed in Sweden on environmentally-friendly paper
