2 Uppdateringar Utgåva Ändringsnot Datum B Uppdatering Ny mall. Samarbete med Vattenfall borttaget. Tabell med krypsträckor är uppdaterad, samma krypsträckor gäller nu för porslin och kompositisolatorer /34

3 Innehåll 1 ALLMÄNT DRIFTVILLKOR Omgivningstemperatur Uppställning Istjocklek Vindtryck DEFINITIONER MÄRKDATA Isolationsnivå Märkfrekvens Märkström Mekaniska påkänningar Mekanisk funktionssäkerhet Mekanisk uthållighet hos frånskiljare Elektrisk uthållighet hos jordningskopplare Induktiv och kapacitiv brytförmåga Förmåga att bryta kommuteringsström UTFÖRANDE PÅ FRÅNSKILJARE Allmänt Korrosionsskydd Lager Isolatorer Krypsträckor Strömbanor Anslutningar Uppställning Speciella krav för jordningskopplare Montagesätt /34

4 5.8.2 Utrustning för indikering och förregling Jordning Märkskyltar ALLMÄNNA KRAV PÅ UTFÖRANDE AV HAND- OCH MOTORMANÖVERDON SAMT LÄNKSYSTEM Mekaniskt utförande Manövrering Anordning för blockering och förregling Indikering Skyddsform Elektriskt utförande Allmänt Hjälputrustning till handmanöverdon Förreglingsanordning Utrustning för motormanöverdon SKYLTNING Indikering Anordning för val av manöver och blockering Anordning för manuell upphävning av förregling Motorskyddsbrytare för manöverspänning Strömställare för värme Förreglingsanordning Handmanöveranordning FÖRREGLING AV MOTORMAN-ÖVERDON, UPPBYGGNAD OCH FUNKTION BLOCKERING OCH LÅSNING Blockering Manöverströmställare Förreglingsanordning /34

5 10 PROVNING Typprov Allmänt Provningsomfattning DOKUMENTATION Allmänt Dokumentation i offert Dokumentation samtidigt med leverans Dokumentation och reservdelar efter leverans: BILAGOR Bilaga 1. Uttagsplatta och tapp, dimensioner Bilaga 2. Hänglås, dimensioner Bilaga 3. Uppgifter att lämna i förfrågningsunderlag Bilaga 4. Huvudkontaktrörelser Bilaga 5. Apparatdatalista /34

6 1 ALLMÄNT Tillämplig svensk standard gäller. När sådan saknas gäller Europeisk Standard (EN) och IEC-publikationer. Senaste utgåva ska gälla. I den mån apparaterna ej till alla delar uppfyller gällande standard och riktlinjernas tilläggskrav ska avvikelser redovisas. Tillämpliga normer och riktlinjer: SS Kopplingsutrustningar, elkopplare och säkringar - Ordlista. SS-EN Kopplingsapparater för spänning över 1 kv - Gemensamma avsnitt i standarder. SS-EN Kopplingsapparater för spänning över 1 kv Del 102: Frånskiljare och jordningskopplare för växelström. SS-EN SS-EN ISO 1461 SS 3192 Kapslingsklasser för elektrisk materiel (IP-beteckning). Varmförzinkade beläggningar på tillverkade järn- och stålföremål Specifikationer och provningsmetoder. Varmförzinkade gängade ståldetaljer. SS Rostfritt stål SS-stål 2303 SS SS-IEC SS-IEC 273 SS-EN Dimensionering av utomhusställverk Vind- och islaster Isolatorer Stödisolatorer av keramiskt material eller glas för ställverk med systemspänning över 1000 V Provning Isolatorer Stödisolatorer för ställverk med systemspänning över 1000 V Mått och tekniska data Isolatorer Radiostörningsprovning av isolatorer för högspänning 6/34

7 SS-EN IEC Isolatorer Högspänningsisolatorer för växelströmssystem Provning vid artificiell nedsmutsning Isolatorer Stödisolatorer av kompositmaterial för ställverk med systemspänningar mellan 1000 V och 245 kv ac Definitioner, provningsmetoder och acceptanskriterier. 2 DRIFTVILLKOR 2.1 Omgivningstemperatur. Lägsta omgivningstemperatur ska vara -50 grader C. 2.2 Uppställning Vid uppställning i miljö med smuts och/eller salt anges speciella krav på korrosionsskydd, spolbarhet och isolatorers krypsträcka. Se även punkt 5.2 och Istjocklek. Istjocklek motsvarande klass 20 mm ska gälla. 2.4 Vindtryck För normala applikationer ska vindtrycket 700 Pa mot en plan yta gälla. Detta motsvarar en vindhastighet på 34 m/s. För utrustning uppställd i utsatta lägen på berg och i kusttrakter kan dock högre vindtryck erfordras. Dimensionering ska då ske med ett vindtryck motsvarande det som fås ur SS DEFINITIONER Definitioner anges i tillämpliga normer. Märkspänning märkspänningen anger den övre gränsen för systemspänning för vilket frånskiljaren/jordningskopplaren är avsedd. (Samma spänning som konstruktionsspänningen) 7/34

8 Märkvärde vanligen av tillverkaren angivet värde för komponents, anordnings eller utrustnings specificerade driftsförhållanden (IEV ) Nominell spänning lämpligt ungefärligt värde på spänning efter vilket ett system benämns eller definieras. (IEV ) Konstruktionsspänning högsta huvudspänning (effektivvärde) för vilken utrustningen är konstruerad med hänsyn till såväl isolation som till andra egenskaper, vilka i tillämpliga standarder relateras till denna spänning. (IEV ) 4 MÄRKDATA 4.1 Isolationsnivå Följande urval av isolationsnivåer ska gälla: Märkspänning kv (eff) Märkhållspänning för kort stöt kv (toppvärde) Märkhållspänning vid 1 min växelspänningsprov kv (eff) till jord och mellan poler över öppen pol till jord och mellan poler över öppen pol , /34

9 Märk- spänning Märkhållspänning för kort stöt kv Märkhållspänning för lång stöt kv Märkhåll- spänning vid kv (eff) (toppvärde) (toppvärde) 1 min växelspännings- prov kv (eff) till jord över öppen pol till jord över öppen pol till jord Över öppen pol (+240) (+345) I tabellen angivna värden inom parentes avser stötvärden på spänningen anbringad på motstående huvudkontakt (kombinerad spänning). 4.2 Märkfrekvens. Märkfrekvensen ska vara 50 Hz. 4.3 Märkström. För frånskiljare med märkspänning 245 kv och 420 kv ska märkströmmen vara 3150 A om inte annat anges i anbudsinfordran. 4.4 Mekaniska påkänningar Mekanisk funktionssäkerhet Frånskiljare ska fungera invändningsfritt vid inverkan av nedanstående påkänningar i ogynnsammaste riktning: a) Islast enligt punkt 2.3. b) Vindtryck enligt punkt 2.4. c) Dragkraft i anslutningarna enligt SS-EN d) Kortslutningskraft beräknad för den angivna stötströmmen och med en dynamisk påkänning från anslutna ledare om minst 3000 N på varje uttag. Frånskiljare för märkspänning 82,5 ska ha isolatorer av lägst styrkeklass C8. 9/34

10 4.4.2 Mekanisk uthållighet hos frånskiljare Om inget annat anges i anbudsinfordran ska frånskiljare ha uthållighetsklass M0. För frånskiljare finns tre uthållighetsklasser: Klass Frånskiljarinstallation Antal manövercykler M0 Standard 1000 M1 M2 I kombination med brytare av samma klass I kombination med brytare av samma klass Silverbeläggning på kontakter ska kvarstå efter utförd mekanisk uthållighetsprovning Elektrisk uthållighet hos jordningskopplare Om inget annat anges i anbudsinfordran ska jordningskopplare ha uthållighetsklass E0. För jordningskopplare finns tre uthållighetsklasser: Klass Typ av jordningskopplare Antal slutningar mot kortslutning E0 Ingen tillslagsförmåga 0 E1 Tillslagsförmåga 2 E2 Tillslagsförmåga Induktiv och kapacitiv brytförmåga Om frånskiljare ska användas för sektionering anges detta i anbudsinfordran. SS-EN är tillämpbar. Om jordningskopplare för spänningar 52 kv ska användas för ändpunktsjordning av parallellgående ledningar anges krav på klass i anbudsinfordran. 10/34

11 Det finns två klasser, klass A och B, varvid klass A används vid relativt korta ledningssektioner eller vid kort parallellsträcka och klass B används för långa ledningar eller längre parallellsträcka. SS-EN är tillämpbar. 4.6 Förmåga att bryta kommuteringsström Om frånskiljare ska användas för koppling av kommuteringsström anges detta i anbudsinfordran. SS-EN är tillämpbar. 5 UTFÖRANDE PÅ FRÅNSKILJARE 5.1 Allmänt Typ av frånskiljare ska anges av beställaren. Frånskiljare med märkspänning över 170 kv ska ha fasta anslutningar. Levererad frånskiljare ska vara komplett för att kunna monteras på beställarens stativ och där uppfylla nyvärden enligt anvisningar för tillståndskontroll. Allt materiel som erfordras för montaget ska ingå i leveransen, t.ex. smörjmedel, kontaktfett. Typ av manöverdon, hand eller motor, ska anges av beställaren. Leverantören ska ange samtliga alternativ för manöverdonets placering. Vidare ska anges om frånskiljare med sidogående armar kan öppnas åt valfritt håll. Fritt utrymme som måste finnas omkring frånskiljare och manöverdon för blockering, handmanövrering och service ska vara tydligt markerat på måttskiss. Frånskiljare ska vara konstruerad så att inte vatten kan tränga in i konstruktionen och vålla skada eller fastfrysning. 5.2 Korrosionsskydd Yttre detaljer ska vara utförda av korrosionsbeständigt material. Stål ska vara rostfritt eller skyddas genom förzinkning (SS-EN ISO 1461). Bearbetade ytor får skyddas på annat beständigt sätt. Då frånskiljare uppställes i korrosiv atmosfär kan förstärkt korrosionsskydd erfordras. Detta anges då i anbudsinfordran. 5.3 Lager Lager ska helst utföras så att smörjning ej erfordras. Där sådana lagerkonstruktioner inte kan användas ska lagren vara utförda för fettsmörjning och försedda med hydraulisk smörjnippel. Smörjnipplar anbringade på jordade delar bör vara åtkomliga när frånskiljaren är under spänning. 11/34

12 5.4 Isolatorer Isolatorer kan vara av porslin eller komposit. Isolatorer ska vara utförda och provade enligt tillämpliga standarder och IEC I smutsig miljö ska isolatorer ha förlängd krypsträcka. Isolatorers normala och förlängda krypsträcka ska vara enligt tabell i Förlängd krypsträcka ska i första hand tillämpas inom västkustområdet (ca 30 km från kusten samt Göta älvdal upp till Vänern). Som alternativ till dimensionering med krypsträcka i kustklimat kan isolationen verifieras genom ett funktionsprov enligt IEC 60507, saltdimmetoden (section three). Salthalten i provet sätts till 40 g/l vilket motsvarar förhållandena i smutsig miljö vid svenska västkusten. Frånskiljare kan begäras utförda spolbara. Krav på spolbarhet anges i anbudsinfordran. Om frånskiljare har begränsad spolbarhet ska begränsningen anges av tillverkaren i anbudet Krypsträckor Kraven för krypsträckor för isolatorer i smutsig och ren miljö sammanfattas i nedanstående tabell: Min. krypsträcka, mm Konstruktionsspänning, U m kv Porslin och komposit Smutsig miljö Ren miljö (klass d) 1 (klass b) , Enligt i IEC /34

13 5.5 Strömbanor Strömbanor ska vara så konstruerade att tillståndskontroll med värmekamera kan utföras. Kapslade strömövergångar och leder bör undvikas. Underhållssmörjning ska kunna göras utan demontering. Alla kontakter till frånskiljare med märkspänning över 170 kv skall om inte annat anges i anbudsinfordran vara okapslade och underhållsfria i 25 år. Kontakter som kräver silverbeläggning skall ha varaktig sådan exempelvis genom inlägg av massivt silver. 5.6 Anslutningar Apparatuttag kan bestå av en platta eller tapp. Extra påbyggnad av apparatuttag för att uppfylla föreskrivna mått är inte tillåten. Dimensioner på apparatuttag framgår av bilaga 1. Apparatuttag av koppar eller kopparlegering ska var förtent alternativt försilvrat med en skikttjocklek av minst 50 μm respektive 20 μm. Kopparlegering som är känslig för spänningskorrosion får inte användas. Apparatuttag av aluminium eller aluminiumlegering får inte vara ytbehandlat. Aluminiumlegering som är känslig för spänningskorrosion, skiktkorrosion eller korngränsfrätning får inte användas. Uttagsplatta av aluminium eller aluminiumlegering ska ha en hårdhet av min HB 75. Uttagsplatta väljs med utgångspunkt från apparatens märkström enligt följande: Storlek Märkström hos apparat, A 2-40 ) ) 4000 ) Endast för apparat med märkspänning 52 kv. ) Uttagsplatta kan väljas om tillverkaren genom värmeprovning kan visa att otillåten temperaturstegring inte inträffar vid belastning upp till 4000 A. Uttagstapp väljs med utgångspunkt från apparatens märkström enligt följande: 13/34

14 Storlek Märkström hos apparat, A Tapp av aluminium Märkström hos apparat, A Tapp av koppar Uppställning Om ej annat anges ska nedanstående polavstånd användas: Märkspänning kv Avstånd mm c/c 1- pelare diagonal uppställning Avstånd mm c/c 1-pelare parallell uppställning Avstånd mm c/c 2-pelare 82, x x x x Speciella krav för jordningskopplare Där så särskilt föreskrives ska frånskiljare vara försedd med jordningskopplare. Dessa ska normalt vara handmanövrerade. Jordningskopplare i kombination med frånskiljande brytare ska vara försedd med motordon. Jordningskopplarens strömbana ska i hela sin längd förses med varselmärkning bestående av gula och svarta fält ca 200 mm långa. Märkning under klämförband, som kan förorsaka glidning, får tas bort Montagesätt Jordningskopplare ska kunna monteras enligt ett av följande alternativ: > På frånskiljare eller annan apparat 14/34

15 > På separat befintlig stödisolator. Montage ska helst kunna ske utan demontering av befintlig konstruktion. > På isolator tillhörande jordningskopplaren Utrustning för indikering och förregling Jordningskopplare ska då så föreskrivs förses med: > Hjälpkontakter > Förreglingsmagnet > Mekanisk förregling relativt frånskiljare Om manöver av frånskiljare med påmonterad sluten jordningskopplare medför skador på frånskiljaren ska motormanövrering av frånskiljaren hindras genom elektrisk förregling styrd av jordningskopplaren. 5.9 Jordning Jordanslutning ska utformas för kabelsko med två hål. Jordningslits ska vara anordnad så att risk för korrosion, nötningsskada eller avbränning vid anliggning mot annat material är utesluten Märkskyltar Märkskyltar ska ha svensk text. För frånskiljare bestående av oberoende eller separat levererade poler eller med borttagbart manöverdon ska märkskyltar ange unika tillverkningsnummer för varje pol och manöverdon. Strömbanor ska vara varaktigt märkta så att de entydigt kan relateras till respektive pols märkskylt. 6 ALLMÄNNA KRAV PÅ UTFÖRANDE AV HAND- OCH MOTORMANÖVER- DON SAMT LÄNKSYSTEM 6.1 Mekaniskt utförande Manövrering Med manöverdon ska en- eller flerpoliga frånskiljare kunna manövreras. 15/34

16 Motormanöverdon ska vara försett med anordning för handmanöver. Anordning för handmanöver (spak, vev etc.) ska vara på bekväm manöverhöjd över mark, förslagsvis ca 1,2 m. Motormanöverdon ska vara försett med anordning för val mellan hand- och motormanöver. Anordningen ska vara låsbar i respektive läge. Beträffande låsanordning se punkt 9. Motormanöverdon, länksystem och strömbana ska mekaniskt kunna prestera och överföra de manöverkrafter, som erfordras för att med säkerhet fullborda manöver av en frånskiljare belastad med krafter enligt punkt Manöverdonets utvecklade moment ska antingen vara begränsat vid denna nivå, eller så ska det genom provning bevisas att frånskiljare och länksystem kan motstå manöverdonets maximala moment. Säkerhetsmarginaler och toleranser i anordningen för momentbegränsning ska beaktas. Utebliven funktion hos gränslägeskontakt får ej förorsaka sönderbrytning av stopp eller skada på frånskiljaren. Strömkurvor för slutning och öppning av ny frånskiljare ska redovisas Anordning för blockering och förregling Manöverdon och frånskiljare ska av säkerhetsskäl kunna hindras att lämna såväl öppet som slutet läge. Hindret benämns blockering. Detta innebär skyltning och låsning av ett direkt verkande mekaniskt och elektriskt hinder. Beträffande blockering se punkt 9. På beställning ska manöverdon förses med anordning för förregling enligt punkt Indikering Frånskiljarens öppna respektive slutna läge ska indikeras mekaniskt på manöverdon, länksystem eller pol Skyddsform Manöverdon ska vara monterat i hölje med skyddsform minst IP54 enligt SS-EN Då spolbart utförande krävs ska skyddsform vara minst IP55. Hölje för manöverdon, hjälpkontakt eller förreglingsanordning ska vara ventilerat och ventilationsöppningar ska vara försedda med finmaskigt metalltrådnät eller liknande. 6.2 Elektriskt utförande Allmänt Manöver- och motorutrustning ska vara utförd för likström, 110 V eller 220 V. Värmeutrustning ska vara utförd för växelström 230 V, 50 Hz. 16/34

17 Likströmsutrustningen ska vara utförd för 2-polig styrning av manöver- och motorkretsar. Hjälpkontakter ska vara lätt åtkomliga för anslutning, inspektion och justering. Komponenter ska förses med särskild märkning för identifikation på elscheman. Anslutningar ska vara märkta med tydliga och bestående tecken. Förbindningsledningar inom manöverdonet ska ha tydlig och bestående märkning i bägge ändar. Kontaktdetaljer och skruvar ska vara korrosionsbeständiga Hjälputrustning till handmanöverdon Handmanöverdon på elkopplare för spänning 82,5 kv ska på begäran kunna förses eller i efterhand kompletteras med 6 st enpoliga hjälpkontakter. Handmanöverdon på elkopplare för spänning > 82,5 kv ska förses med 6 st enpoliga hjälpkontakter. Hjälpkontakterna ska ha nedan angivna funktioner: För indikering av frånskiljarens läge: > 1 st sluten vid öppen frånskiljare, > 1 st sluten vid sluten frånskiljare För förregling och dylikt: > 1 st sluten vid öppen frånskiljare > 1 st sluten vid sluten frånskiljare > 1 st öppen vid öppen frånskiljare > 1 st öppen vid sluten frånskiljare Hjälpkontakternas lägesväxling ska med marginal ske mellan den punkt där den ändlägesfixerande mekanismen träder i funktion och ändläget. Hjälpkontakternas bryt- och slutström ska enligt IEC vara lägst 2 A vid 220 V dc vid strömtidskonstant ej understigande 20 ms. För frånskiljare och hjälpkontakter ska kontaktrörelsediagram levereras. Av diagrammet ska säkerhetsmarginaler i hjälpkontakternas manöverväg framgå Förreglingsanordning Manöverdon ska på begäran kunna förses eller i efterhand kompletteras med förreglingsmagnet så utförd att den kan förregla frånskiljaren i såväl öppet som slutet läge. 17/34

18 Om frånskiljare är utrustad med såväl hjälpkontakter enligt och förreglingsmagnet enligt kan dessa med fördel vara placerade inom ett och samma hölje. I förreglat tillstånd ska förreglingsmekanismen utan att skadas kunna motstå de påkänningar den kan utsättas för vid försök att manövrera frånskiljare med kraft enligt punkt Förreglingsmagnet med tillhörande mekanism ska vara driftsäker så att korrekt funktion alltid erhålles. Säkerhetsmarginaler i manöverkraft och manöverväg ska redovisas. Då förreglingsmagnetens spole är inkopplad ska förreglingen vara hävd, dvs frånskiljaren ska kunna manövreras med handmanöverdonet. Då förreglingsmagnetens spole frånkopplas när frånskiljaren befinner sig i något annat läge än de båda ytterlägena ska förregling ej ske förrän frånskiljaren nått ytterläge. Förregling ska kunna upphävas för hand. Anordning för upphävning ska endast kunna nås genom att skydd avlägsnas med verktyg eller att anordningen är låsbar utan hinder av den elektriska funktionen. Förreglingsmagnet ska vara försedd med hjälpkontakt, anordnad för slutning valfritt i förreglat eller oförreglat läge. Kontakten bör vara mekaniskt tvångsstyrd av förreglingsmagneten. Förreglingsmagnet ska arbeta korrekt mellan 85 och 110 % av märkspänningen. Den ska vara dimensionerad för kontinuerlig inkoppling och således tåla sådan inkoppling även vid 110 % av märkspänningen. Effektförbrukning ska anges av leverantören Utrustning för motormanöverdon Funktion Den elektriska kopplingen ska vara så anordnad att påbörjad manöver fullföljes oberoende av manöverimpulsens varaktighet. Manöver ska påbörjas vid en impuls 50 ms. Nollspänningsrelä ska vid försvinnande motorspänning bryta manöverkretsens självhållning Motor Motor får vara dimensionerad för intermittent drift. Motor ska skyddas mot kopplingsöverspänningar orsakade av manöverdonets egen utrustning. Spänningens amplitudvärde får ej överstiga 50 % av isolationsnivåns effektivvärde. 18/34

19 Motorskyddsbrytare Motorskyddsbrytare ska ha tvåpolig kontaktfunktion och bör kunna manövreras till och från för hand. Då frånslag ej kan göras för hand ska tvåpolig strömställare användas. Denna ska ha för motorn erforderlig slut- och brytförmåga vid fastbromsad motor. Tillverkare ska ange minsta användbara och största tillåtna säkringsstorlek för matningen Säkring Kortslutningsskydd i manöverdonet erfordras ej Gränslägeskontakter Gränslägesfunktionen ska åstadkomma tvåpolig in- och urkoppling av motor. Gränslägeskontakternas data väljes med hänsyn till om motorn styrs direkt eller via kontaktor. Vid direktstyrning ska gränslägeskontakt kunna sluta och bryta fastbromsad motor. Kontkaktrörelsediagram och säkerhetsmarginal i manöverkraft och manöverväg ska redovisas Kontaktor Kontaktor ska dimensioneras för in- och urkoppling av fastbromsad motor Hjälpkontakter Manöverdon ska utrustas med 8 st 1-poliga hjälpkontakter med nedan angivna funktioner. Hjälpkontakternas lägesväxling ska med marginal ske mellan den punkt där ändlägesfixerande mekanism träder i funktion och ändläge. För indikering av frånskiljarens läge: > 2 st slutna vid öppen frånskiljare, öppna i mellanläge och läge sluten. > 2 st slutna vid sluten frånskiljare, öppna i mellanläge och läge öppen. För förregling, indikering mm: > 2 st öppna vid öppen frånskiljare, slutna i mellanläge och läge sluten. > 2 st öppna vid sluten frånskiljare, slutna i mellanläge och läge öppen. Hjälpkontakternas bryt- och slutström ska enligt IEC vara lägst 2 A vid 220 V dc vid strömtidskonstant ej understigande 20 ms. Kontaktrörelsediagram och säkerhetsmarginal i manöverväg ska redovisas Förreglingsmagnet Magnet till förreglingsanordning enligt punkt 8. 19/34

20 Om förreglingsmagnet med hänsyn till manöverdonets funktion kräver hjälpkontakter ska dessa ha data enligt Nollspänningsrelä Momentant icke mätande relä med frånvärde max 65 % av märkspänning vid kontinuerlig inkoppling och max normenlig omgivningstemperatur Strömställare för manöverspänning Strömställare ska ha lägen TILL och FRÅN och ha kontakter för 2-polig brytning av manöver- och hållkretsar. Strömställaren får kombineras med anordning för val mellan hand- eller motormanöver enligt punkt och/eller anordning för låsning av frånskiljaren enligt punkt Hjälpkontakt för låsanordning och dylikt Utföres enligt punkt 9 med kontaktdata enligt punkt Värmeutrustning Manöverdon ska förses med kontinuerlig grundvärme för erhållande av ventilering. Erfordras tillsatsvärme för säker funktion inom angivet temperaturområde ska denna vara termostatstyrd. Låg värmeeffekt ska eftersträvas. Tillsatsvärmen ska övervakas av organ med kontaktfunktion för signalgivning. Strömställare ska finnas och vara försedd med kontakter för allpolig brytning av värmekretsar. Värmeelement ska vara elektriskt och termiskt beröringsskyddat samt lätt utbytbart Kopplingsplintar Antalet väljes så att minst alla yttre styrkretsar och enligt 6.2.2, och krävda kontakter kan anslutas till plint. Utifrån kommande ledningar ska anslutas till plintradens ena sida och interna ledningar till den andra. Till varje plintuttag får anslutas högst två ledningar. Kopplingsplintar ska vara placerade på lätt åtkomlig plats. Plintar ska vara försedda med frånskiljningsanordning som endast kan betjänas med verktyg. Plintar ska vara utförda för anslutning av ledningar med areor 1-10 mm 2 och vara försedda med hylsskruvar för anslutning av banankontakter med diameter 4 mm. Plintar för motormatning ska möjliggöra anslutning av ledningar med areor upp till 16 mm 2. Är dessa plintar inte frånskiljbara ska de kopplas i serie med 10 mm 2 plintar. Kopplingsplintar för interna kretsar får väljas av tillverkaren. 20/34

21 7 SKYLTNING 7.1 Indikering Lägesindikering enligt punkt ska ske enligt följande: > Symbol för öppet läge (0) ska vara vit på grön botten. > Symbol för slutet läge (I) ska vara svart på gul botten. 7.2 Anordning för val av manöver och blockering Anordning för val av manöver i motormanöverdon och låslägena för låsning i öppet respektive slutet läge ska skyltas på följande sätt: > HANDMANÖVER > MOTORMANÖVER > ÖPPEN > SLUTEN 7.3 Anordning för manuell upphävning av förregling Anordning för manuell upphävning av förregling ska skyltas enligt punkt Motorskyddsbrytare Motorskyddsbrytare enligt punkt ska ha symbolerna 0 och I samt skylt med text: MOTOR 7.5 för manöverspänning Strömställare för manöverspänning enligt punkt ska förses med symbolerna 0 och I samt skylt med text: MANÖVERSPÄNNING. 7.6 Strömställare för värme Strömställare för värme enligt punkt ska förses med symbolerna 0 och I samt skylt med text: VÄRME 7.7 Förreglingsanordning I de fall förreglingsanordning enligt punkt 8 förekommer ska denna förses med följande skyltar: 1 st vid anordning för manuell upphävning av förregling med text: MANUELL UPPHÄVNING AV FÖRREGLING 21/34

22 1 st för förreglat läge med text: FÖRREGLING 7.8 Handmanöveranordning Skyltar för angivande av manöverriktning ska ha symboler för manöverriktning. 8 FÖRREGLING AV MOTORMAN- ÖVERDON, UPPBYGGNAD OCH FUNKTION På begäran ska manöverdon förses med anordning för förregling. Förreglingsanordning ska utan att skadas kunna motstå de påkänningar den kan utsättas för vid försök att manövrera frånskiljaren med kraft enligt punkt Förreglingsanordning får ej låsas fast av yttre krafter från vind, is, kortslutning eller annan påverkan utan manöverredskap. Säkerhetsmarginaler i manöverkraft och manöverväg ska redovisas. Förreglingsanordning ska vara elektriskt styrd och inkopplad endast under manöverförloppet. I spänningssatt tillstånd ska förreglingen vara hävd och förregling ska råda i spänningslöst tillstånd. Påbörjad elektrisk manöver eller handmanöver ska alltid fullbordas även om förreglingsanordningen blir spänningslös under manöverförloppet. Förregling ska kunna upphävas för hand dock endast med särskild greppdel, vilken ska vara låsbar i läge FÖRREGLING, utan att förreglingsanordningens elektriska funktion hindras. Kravet på låsning anses vara uppfyllt om anordningen placeras inom hölje som endast kan öppnas med verktyg. Förreglingsanordningen ska vara självåtergående till läge FÖRREGLING. Anordning eller hölje ska skyltas med text enligt punkt /34

23 9 BLOCKERING OCH LÅSNING 9.1 Blockering Frånskiljare ska kunna blockeras. Blockering innebär att all manövrering (elektrisk och manuell) och yttre påverkan på frånskiljaren ska vara förhindrad att bringa frånskiljaren ur öppet eller slutet läge och att: > separat hänglås kan användas för att låsa läget > separat skylt kan anbringas på låset. Det primära hindret ska verka som ett direkt mekaniskt hinder. Säkerheten i hindret får inte påverkas av dimensionen på hänglåset. Motor- och manöverkretsar ska öppnas 2-poligt. Låsning ska kunna ske med hänglås enligt bilaga 2. Låsanordning ska vara lätt åtkomlig och placerad eller skyddad så att hantering vintertid inte försvåras. Låsläge ska skyltas med text enligt punkt Manöverströmställare Motormanöverdon ska vara försett med låsbar anordning för val av hand- eller motormanöver. I låst läge ska endast vald funktion vara möjlig. Vid val av handmanöverläge ska motor- och manöverkretsar automatiskt öppnas 2-poligt. 9.3 Förreglingsanordning Låsning av förreglingsanordning enligt punkt PROVNING 10.1 Typprov Allmänt Frånskiljare, länksystem och manöverdon ska provas hopkopplade. Typprovning ska ha utförts på frånskiljare, länksystem och manöverdon av samma eller likvärdigt utförande, som ingår i leveransen. 23/34

24 Provningsomfattning Förutom i SS-EN specificerade obligatoriska provningar ska nedanstående utföras: > Manöver vid 20 mm islast > Manöver vid lägsta och högsta omgivningstemperatur > Funktionen hos lägesindikeringsanordningen > Slutning av jordningskopplare typ E1 och E2 mot kortslutning (om tillämpligt) > Förmåga att bryta kommuteringsström (frånskiljare, om tillämpligt) > Förmåga att koppla inducerad ström (jordningskopplare för parallella ledningar, om tillämpligt) Temperaturstegringsprov För att skapa bästa möjliga bedömningsunderlag för tillståndskontroll med värmekamera bör temperaturstegringen anges vid belastningsströmmar motsvarande 30, 60 och 100 % av märkströmmen. Mätpunkterna ska vara valda och utformade med hänsyn till termografering. Toleranser i temperaturstegring med hänsyn till åldring bör anges. Värden för 30 och 60% av märkströmmen får vara beräknade Resistansmätning Delresistanser och fördelning mellan parallella strömvägar ska uppmätas Manöver vid islast Provning vid 20 mm istjocklek erfordras. Under provningen registreras motorströmmen. 11 DOKUMENTATION 11.1 Allmänt Anvisningar, måttritningar och scheman som översänds samtidigt med leverans ska vara på svenska Dokumentation i offert Med offert lämnas följande handlingar: 24/34

25 > Datablad, måttritningar, scheman, anvisningar för montage, drift och underhåll, typprovningsprotokoll samt övriga handlingar som behövs för den tekniska utvärderingen. > Underlag för utvärdering av behov och kostnad för underhåll, såsom uppgift om: Intervall för tillståndskontroll och andra underhållsåtgärder - Tidsåtgång för dessa arbeten Erforderliga reservdelar, specialverktyg och tillbehör och kostnader för dessa > Miljöinformation enligt nedan (se även TR 13-01): Information om utrustningens huvudsakliga innehåll (materialslag i viktsprocent) Information om utrustningens innehåll av farliga ämnen (t.ex. tungmetaller, cancerogena ämnen samt svårnedbrytbara naturfrämmande ämnen) Information om omhändertagande när utrustningen är uttjänt 11.3 Dokumentation samtidigt med leverans I samband med leverans översänds om inget annat överenskommits följande handlingar elektroniskt och i ett pappersexemplar, om inte annat överenskommits: > Förteckning innehållande: > Beställnings- och ordernummer > Fabrikat > Typbeteckning > Tillverkningsnummer > Märkdata > Typprovningsprotokoll > Uppgift om nedanstående handlingar som ska översändas samtidigt med förteckningen: > Sammanställningsritningar med ritningslistor > Anvisningar för transport, lagring, montage, skötsel, provning, tillståndskontroll och justering > Smörjschema 25/34

26 > Lista över smörjmedel och kontaktfetter > Lista över övriga kemiska produkter för montage och underhåll > Lista över varu- och skyddsinformation för alla listade kemiska produkter > Lista över specialverktyg och tillbehör för montage och underhåll > Lista över utrustning för provning och tillståndskontroll > Reservdelslista > Lista över reparationsmateriel > Definitiva måttritningar > Definitiva princip- och kopplingsscheman > Anvisningar för transport, lagring, montage, skötsel och provning > Allprovningsprotokoll > Ifylld apparaldatalista (bil5) För beställarens underhållsverksamhet ska ett för aktuell leverans exakt definierat underlag översändas. Den tekniska dokumentationen ska möjliggöra uppbyggnad av en egen reservdels- och serviceorganisation. Dokumentationen ska även kunna användas vid utbildning av arbetsledare, förråds- och servicetekniker. Dokumentationen ska innehålla förutsättningar för tillståndskontroll och utvärdering samt beredning och utförande av erforderligt underhåll med beaktande av ägarens egen målsättning och riskbedömning. I förteckningen ska anges sammanställningar eller underlag som gäller för aktuell apparat. Detaljer i och gällande underlag för specifik apparat eller serie av apparater av samma typ ska genom förteckningen kunna identifieras. Detta innebär att aktuell utgåva av handlingar måste framgå av förteckningen. Standard maskinelement ska kunna identifieras för köp i svensk fackhandel. Se också SS-EN Vid första leverans ska i förteckningen angivna kopierbara handlingar översändas sammanställt till en enhet som ska ligga till grund för beställarens servicehandbok. För efterkommande leveranser översänds kopierbara ändrade ritningar och anvisningar Dokumentation och reservdelar efter leverans: Leverantör ska på uppmaning tillhandahålla för beställaren erforderliga underlag och under minst en tioårsperiod för underhållet erforderliga reservdelar. Förbättringar i konstruktion eller anvisningar som är tillämpbara på levererad utrustning ska även efter leverans redovisas i form av servicemeddelanden. Se också SS-EN /34

27 12 BILAGOR 12.1 Bilaga 1. Uttagsplatta och tapp, dimensioner Bolt Length 125 mm : Diameter : 30, 40, 60 mm Plate Figur Measure (mm): a b c d e hål 75 17, hål 75 17, hål , hål , /34

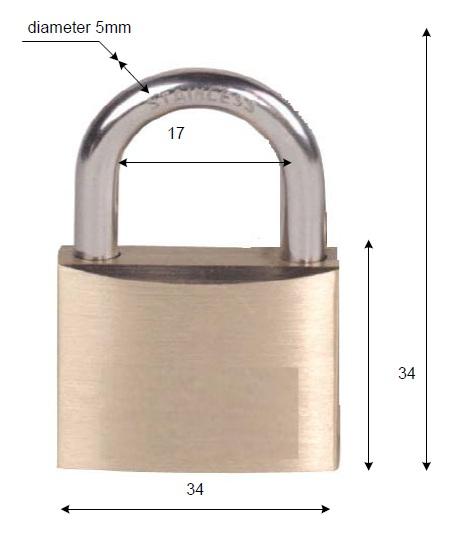

28 12.2 Bilaga 2. Hänglås, dimensioner 28/34

29 12.3 Bilaga 3. Uppgifter att lämna i förfrågningsunderlag Utförandeform: > 1-pelarfrånskiljare i diagonaluppställning > 1-pelarfrånskiljare i parallelluppställning > 2-pelarfrånskiljare > 3-pelarfrånskiljare Antal påbyggda jordningskopplare: 0, 1 eller 2 st Fristående jordningskopplare: ja eller nej > Förreglingsmagnet > Mekanisk förregling relativt frånskiljare Antal manöverdon per 3-polig grupp frånskiljare respektive jordningskopplare: 1 eller 3 st Typ av manöverdon: > Motordon > Handdon med 6 hjälpkontakter > Handdon utan hjälpkontakter Motkontakt till 1-pelarfrånskiljare: > Material i samlingsskenerör: Al (eller Cu) > Ytterdiameter för rör: 100, 150 eller 250 mm Driftvillkor: > Luftföroreningar: måttliga eller salt eller industri > Korrosionsskydd: normalt eller förhöjt (krav anges) > Spolbarhet: spolbar eller ej spolbar 29/34

30 > Krypsträcka: normal (28 mm/kv) eller förlängd (44 mm/kv) > Skyddsform: IP54 eller IP55 Märkspänning: 12, 24, 36, 52, 82.5, 145, 170, 245, 420 kv Isolationsnivå: Värden se punkt 4.1. > 1 min - 50 Hz till jord, mellan poler, över öppen pol > Kort stöt till jord, mellan poler över öppen pol > Lång stöt till jord, över öppen pol Märkfrekvens: 50 Hz Märkström: 630, 800, 1250, 1600, 2000, 2500, 3150, 4000 A Märkkorttidsström: 12.5, 16, 20, 25, 31.5, 40, 50 ka Märkstötström: 32, 40, 50, 63, 80, 100, 125 ka topp Märkkortslutningstid: 1 s (0,5 s) Motor- och manöverspänning: Märkspänning för värme: Induktiv brytförmåga: Kapacitiv brytförmåga: Brytning av kommuteringsström: Mekanisk uthållighet: Elektrisk uthållighet (jordningskopplare): 110 eller 220 V likspänning 230 V, 50 Hz Om andra värden än 1 A för märkspän ning 170 kv, 0,5 A > 170 kv. Om andra värden än 1 A för märkspän ning 170 kv, 0,5 A > 170 kv. Ja eller nej Om annan klass än M0 Om annan klass än E0 30/34

31 12.4 Bilaga 4. Huvudkontaktrörelser 31/34

32 12.5 Bilaga 5. Apparatdatalista Indatablad för frånskiljare och jordningskopplare Svenska Kraftnät Beskrivning Värde Enhet Not Allmänt Station * Objekt id/littera * Beskrivning * Ifylls av ställverksbyggaren EX Hagby Ifylls av ställverksbyggaren EX CL6 S5-F1 Frånskiljare /Jordningskopplare Inköpsnummer * Leverantörens ordernummer * Tillverkare * Typbeteckning * Levererad * ååmm Utförandeform * Märkspänning Märkström Märkkorttidsström Tid Stötström Isolationsnivå till jord - kort stöt Isolationsnivå till jord - lång stöt Isolationsnivå till jord - 50Hz 1 Isolationsnivå över pol - kort stöt Isolationsnivå över pol - lång stöt Isolationsnivå över pol - 50Hz 1 kv A ka s ka kv kv kv kv kv kv Spolbarhet * Ja/Nej/Begränsad Brytförmåga kap Brytförmåga ind Slutningstid Öppningstid Minsta polavstånd Vikt per trepolig apparat Pris per trepolig apparat A A s s mm kg SEK 32/34

33 Norm, Riktlinje * TR1-09, rev B Standard * SS-EN Ombyggnadsdatum * ååmm Senaste drifttagningsdatum * ååmm Sammanställningsritning * Måttskiss * Montage och skötselanvisning * Kretsschema * Poler Tillverkningsnr pol L1 * Tillverkningsnr pol L2 * Tillverkningsnr pol L3 * Max tillåten statisk kraft - N horisontalt Max tillåten statisk kraft - N vertikalt Storlek uttagsplatta * Ex Diameter tapp mm Längd tapp mm Ex 125 Material tapp * Cu/Al Motkontakt för Al-rör, diameter mm 250 Krypsträcka stödisolator mm Krypsträcka vridisolator * Tillverkare stödisolatorer * Ritningsnr stödisolator * Tillverkare vridisolatorer * Ritningsnr vridisolator * * Manöverdon Typ av manöverdon * Hand/Motor Antal manöverdon per trepolig st 1 eller 3 Typbeteckning manöverdon * Tillverkningsnr don L1 * Tillverkningsnr don L2 * Tillverkningsnr don L3 * Motorspänning V 110/220 V DC Manöverspänning V 110/220 V DC 33/34

34 Värmespänning V 230 V AC Motorström, max vid start A Motorström under manöver A Total effekt magneter W Total effekt värmeelement W Kapslingsklass * IP54/55 34/34
