1 Byggledning - montering - installation Information inför leverans. När vi har fått en beställning på badrumsmoduler så sätter en komplex process igång. Den utmynnar till slut i en leverans av badrumsmoduler. I denna broschyr berättar vi om vad som är viktigt att tänka på när modulerna börjar levereras till byggarbetsplatsen. Kontroll & kvalitet 1

2 Part Construction AB Part är ett familjeägt företag från Kalix, med nära 250 anställda och en omsättning på omkring 370 miljoner kronor per år. Part har mer än 25 års erfarenhet av produktioner som uppfyller högt ställda krav på kvalitet, kostnadseffektivitet och leveranssäkerhet. Vi erbjuder byggentreprenörer och fastighetsbolag prefabricerade badrum till hotell, vårdhem och bostadsfastigheter. Huvudkontor och produktion finns i Kalix, Norrbotten. Försäljningskontor återfinns i Sverige, Finland, Norge samt Danmark.

3 Innehåll Leverans...5 Part service hjälper dig med Badrumsmodulen Leveransplan Plombering och lås....9 Kontrollpunkter vid leverans.. 10 Inre mottagningskontroll Lossning med truck Tidsåtgång vid lossning...13 Lyft med kran Lyftnyckel Fastsättning av lyftnyckel Ansvar för skador Retur av lyftnyckel Mellanlagring Emballage Montage...21 Att tänka på vid förflyttning av modul Rätt modul på rätt plats Montage på betongdäck Montage mot betongvägg Pallning Installation Installation och komplettering Part informerar Installation ventilation Installation el Installation vatten/avlopp Viss lös inredning medlevereras Utvändig gips och karm Dubbling väggar Flytspackling Målning Ingen förvaring i modulen!...40 Kontroll & kvalitet Inför besiktning Exempel på protokoll Plombering och lås Parts egenkontroller Kvalitetskontroll återfinns i installationsboxen USB med drift- och skötselinformation Miljö- och kvalitetsmärkt Brand och ljud Kundportal Service Leverans Kontroll & kvalitet 5

4 Part service hjälper dig med... Transportskador Råd och tips Material Besiktningar Service Reklamationer Badrumsmodulen. En badrumsmodul väger ca kg, lite beroende på utrustning och storlek. Dim.vikt är 330 kg/m 2. Golvtjockleken på en modul är ca 70 mm. Modulen är emballerad för att klara lagring utomhus. Modulen är försedd med provisoriska transportfötter. Kontakt E-post: Telefon: Leverans Leverans 7

5 Leveransplan. Datum för leverans. Typbeteckning. Individnummer. Tillval. Plombering och lås. Plombering Modulen är försedd med lås och plombering. Låt plomberingen sitta på så länge som möjligt. Efter leverans ansvarar beställaren för modulen. Lås Nyckel kommer med i den första moduleveransen. 8 Leverans Leverans 9

6 Kontrollpunkter vid leverans. Emballaget ska vara intakt. Modulen ska vara fri från yttre åverkan och skador. Kontrollera golvbrunnen utvändigt. Hela färgplomberingar indikerar att rörskarvar är korrekt placerade. Eventuell transportskada skall noteras på fraktsedeln och chauffören skall signera. Nycklar till de provisoriska dörrarna skickas med i den första leveransen. Inre mottagningskontroll. Görs av beställaren. Sker då bygget är tätt. Vatten och el ska vara på. Protokoll skickas i Excelformat till service@partab.nu. 10 Leverans Leverans 11

7 Lossning med truck. Gafflarna ska gå under minst 2/3 av modulens bredd om inte annat anges på modulväggen. Markering visar var avlopp går, lyft inte där. Tidsåtgång vid lossning. Modulerna kommer 4-10 st per bil och släp. Vid kranlossning, vertikalt från bilen, tar det 1-1,5 timmar. Chaufför ska ej koppla lyftstänger. 12 Leverans Leverans 13

8 Lyft med kran. Vi rekommenderar så få lyft som möjligt. Vid lyft, använd minst 6 meters 4-partkedjor. Kontrollera att kedjorna inte fastnar i någon del av modulen vid lyft. Lyftnyckel. Lyftnycklarna är endast avsedda för att lossa Parts prefabricerade moduler. Lyftnyckeln är tillverkad för att användas tillsammans med nyckelplåt. All annan användning är otillåten. Max last är 750 kg/lyftnyckel. Lyftnycklarna är CE-märkta och numrerade. Fyra stycken lyftnycklar används för att lyfta modulen, en lyftnyckel i varje hörn. Skadade eller deformerade lyftnycklar får ej användas. 14 Leverans Leverans 15

9 Fastsättning av lyftnyckel. För in lyftnyckelns tapp i nyckelplåtens hål. För tappen åt sidan och uppåt. Kontrollera att tappen är i övre läget. Godkänt lyftredskap kopplas sedan till öglan. Ansvar för skador. När badrumsmodulen lyft från flaket, ansvarar beställaren för skador som uppkommer. Det är ok att bryta plomberingen om ni vill kontrollera invändigt. Viktigt! Gå ej på taken. OBS! Lyftredskapets krok ska efter koppling kunna röra sig utan att fastna i öglan. 16 Leverans Leverans 17

10 Retur av lyftnyckel. Efter slutanvändning av lyftnycklar skall dessa sändas i retur till Part Construction AB. Varje lyftnyckel har ett pantvärde av 1150,00 SEK. Skadade eller saknade lyftnycklar kommer att faktureras aktuellt projekt. Mellanlagring. Marken ska vara hårdgjord och i våg. Alla fötterna ska ha stöd mot marken. Det går att rulla modulerna på bjälklaget med palltruck. Vid mellanlagring ökar risken för skador på modulen. Returfrakt bekostas av beställaren. Returadress: Part Construction AB Järnvägsgatan 4 Märkning: Projektnamn (märkning av retur är viktig för att undvika pantkostnad) SE Kalix Sweden pant 1150 SEK 18 Leverans Leverans 19

11 Emballage. Parts moduler levereras med ett takskydd av wellpapp och hela modulen är väl inslagen i vädertålig plastfolie. Låt emballaget sitta kvar till dess att bygget är tätt. Var noga med att skydda modulerna från vatten som kommer från schakt och kärnborrning. Plastfolien och wellpapptaket sorteras bland byggplatsens ordinarie källsortering. Iakttag försiktighet när ni drar av plasten från taket så att det inte hakar fast i lampskydd eller ventilation. Montage 20 Leverans Montage 21

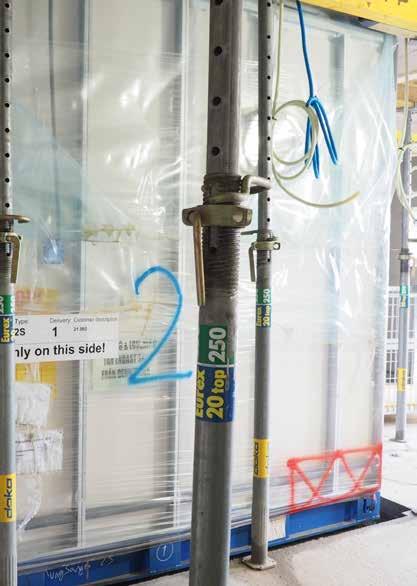

12 Att tänka på vid förflyttning av modul. Undvik lyft på modulsida med dörrhål. Putta inte med truckens gafflar på modulen för att förflytta modulen. Lyft i underkant C-profil, ej i överkant. Lyft i närheten av en förstärkning på C-profilen. Lyft ej vid avloppsmarkering. Palla upp med plastbrickor eller metallbrickor. Ta hänsyn till sättningar i bjälklag. Rätt modul på rätt plats. Se till att rätt modul kommer i rätt lägenhet. Modulerna är märkta med rumstyp och lägenhetsnummer, väl synligt utifrån. Rumtyp och lägenhetsnummer återfinns också inuti modulens takbox. TIPS Vid avlägsnande av skyddplast, överför gärna modulens individnummer till modulens utsida, detta kan förenkla vid behov av modulidentifiering under byggtiden. 22 Montage Montage 23

13 Montage på betongdäck. Bild 1 Bild 2 Ursparing: Bjälklaget förbereds med ursparing för modulen. Anpassa ursparing så att modulen får samma golvnivå som färdigt golv. Ursparing för golvbrunnen enligt ritning (bild 1). Pos. 112 ingår inte i badrumsmodul (bild 2). Golvbrunn med 75 mm avlopp XX=120 mm (bild 3). Golvbrunn med 50 mm avlopp XX=80 mm (bild 3). Golvstående WC med 110mm avlopp XX=140 mm (bild 3). ** Min. ursparing för badrumsmodul 80 mm. *** Väggtjocklek exklusive kakel. **** Gjutavgränsning/rörelsefog/luftspalt. Bild 3 24 Montage Montage 25

14 Montage mot betongvägg. Kontrollera att medlevererade utstick av pexslangar inte är på den väggen som sätts mot betongvägg. Vid utanpåliggande avloppsrör, kontrollera en extra gång att kopplingar till avloppsrören ej glidit isär. Minsta avstånd mellan modul och betongvägg är 3 cm. Pallning. Vid höjdavvägning används skimsbrickor för att utsättningspunkter ska nå samma nivå. Avsluta med neoprengummi (Bi-Trapezlager) mellan skims och modul. Ett neoprengummi (100x10x50), blir ca 8 mm i komprimerat läge. Pallningspunkter finns inritade på golvvärmeritningen. 5 st neoprengummi per modul levereras med i den första leveransen. Extra neoprengummin finns att beställa för 25 kr/st. 26 Montage Montage 27

15 Installation 28 Montage Kontroll & kvalitet 29

16 Installation och komplettering. Ventilation. Vatten. El. Dubbling. Flytspackel. Avlopp. Installation vatten/avlopp. Ventiler i takboxen är plomberade som en extra kvalitetssäkring. Parts ansvar för klamring av utstick av pexröret går vid takslutet. Det är viktigt att klamra pexrören, både i schakt och vid utstick. Det ligger på beställaren att sätta på vattnet i badrummen. Provtryckning fram till blandaren är gjord i fabriken (protokoll skickas vid förfrågan). Kontrollpunkt: Klamra utstick med 40 cm mellanrum (ljud fortplantar sig lätt på plåttak). 30 Installation Installation 31

17 Installation ventilation. Se till så att plåtkassetterna inte trycks ner vid montage av ventilation på taket. Ventilationsdonen ligger löst i badrummet (inne i något skåp), dessa monteras av beställaren. Metallspån i modulen, från montage av ventilation, måste dammsugas upp. Annars kan rost uppstå. Kontrollpunkt Skruva ej med självborrande skruv för långt ner mot kransen. Då går det inte att montera ventilationsdonet. Använd gärna popnitar. Installation el. Se elritning för installationer El är kontrollerat på fabrik. Egenkontroller finns. Elförsäkran om överensstämmelse (Samsvarserklæring) skickas till beställare vid förfrågan. Mätning av golvvärmeslinga finns på insidan av luckan för kopplingsboxen. Elartiklar för utanpåliggande installation medleveras löst i modulen (monteras av beställare). Badrummet skall anslutas via jordfelsbrytare. Ledningar PLS 90 1,5mm2: Downlight FK 2,5mm2: TM/TT FK 2,5mm2: Övrigt MK 6mm2: Jord RÖR: 16mm VP-FLEX 32 Installation Installation 33

18 Utvändig gips och karm. Utvändig gips och karm monteras på byggplatsen. Dubbling väggar. Märk ut pexslangars placering innan dubbling. Kassetterna är normalt max 450 mm men vissa väggkassetter är mindre för att väggenomföringarna ska kunna komma mellan två skarvar. Ibland kan gipsen med fördel läggas ner. Använd inte hole-in-one för håltagning av eldosor. Väggarna på badrummet har en tolerans på +/- 5 mm. Utgå från modul för anslutande vägg. Utanpåliggande avloppsrör Kontrollera en extra gång att kopplingar till avloppsrören ej glidit isär. 34 Installation Installation 35

19 Viss lös inredning medlevereras. Av transportsäkerhetsskäl monterar vi inte upp en del av inredningen. Den lösa inredningen följer med modulerna, väl trans portsäkrade. Det ligger på beställaren att eftermontera löst medlevererade artiklar. Exempel på lös inredning Ventilationsdon justeras vid senare tillfälle. Hyllplan olika läge för slutkunden. Täcklock för eldosor för utsida modul. Kakel och klinker för service. Detta lämnas sedan av kund till byggherre. 36 Installation Installation 37

20 Flytspackling. Skärma av modulen när det ska flytspacklas. Tänk speciellt på att spärra av vid dörrhål, så att spackel inte flyter in på golvet i modulen. Målning. Skydda springor runt provisorisk dörr vid sprutmålning och spackling. Skydda eldosor vid sprutmålning och spackling. Glöm inte att ta bort skydd från eldosor efter utfört jobb. 38 Installation Installation 39

21 Ingen förvaring i modulen! Modulerna får aldrig användas till lagerutrymme av byggmaterial. Part svarar inte för skador uppkomna på grund av felaktig hantering. Kontroll & kvalitet 40 Installation Kontroll & kvalitet 41

22 Inför besiktning. Relationsritningar Finns på det USB med drift- och skötselinformation som skickas ut till beställaren. Exempel på protokoll. Ett Excelprotokoll bör innehålla rumstyp, rumsnummer, typ av anmärkning och eventuellt egna noteringar. Provtryckningsprotokoll Skickas vid förfrågan. VIKTIG INFORMATION Åtgärdande av eventuella fel Om något fel upptäcks, åtgärda det ej på eget bevåg utan att ha meddelat Part samt fått accept på eget åtgärdande. Ej godkända åtgärder kostnadsersätts inte. Alla eventuella produktionsfel på modulen är Parts rättighet/skyldighet att åtgärda. 42 Kontroll & kvalitet Kontroll & kvalitet 43

23 Plombering och lås. Plombering Modulerna är försedda med lås och plomberingar. Låt plomberingarna sitta på så länge som möjligt. Efter leverans ansvarar beställaren för modulen. Parts egenkontroller. Dokumenterade egenkontroller för alla installationer. Motståndsvärde för golvslingan (el värme). Elförsäkran om överensstämmelse (Samsvarserklæring). Lås Nyckel skickas med i den första modulleveransen. 44 Kontroll & kvalitet Kontroll & kvalitet 45

24 Kvalitetskontroll återfinns i installationsboxen. Kvalitetskontrollen övergriper: Golvvärmevärde. Kakel och klinker (Flis). Fog och silikon. Vem har kontrollerat. Plomberade ventiler. USB med drift- och skötselinformation. Drift- och skötselinformation skickas i form av lokala webbsidor på USB-sticka. Borttappat USB kan beställas mot avgift. Drift- och skötsel innehåller: Material-/produktblad. Instruktioner och information för boendepärm. Relationsritningar. 46 Kontroll & kvalitet Kontroll & kvalitet 47

25 Miljö- och kvalitetsmärkt. Typgodkänd produkt. SP, Sintef och VTT. Levererar till Svanenmärkta projekt. Bedömda av SundaHus och Byggvarubedömningen. Brand och ljud. För uträkning av brandmotstånd. Väggens vikt: Kakel = 13 kg/m². Plåt = 8 kg/m². Gips = 7kg/ m². Totalt inkl. lim och fog approx. 30 kg/m². 13 mm gips så håller den EI30 och Rw 47dB. Typgodkännande nr. SC Produkten finns med i SundaHus 48 Kontroll & kvalitet Kontroll & kvalitet 49

26 Kundportal Service Återkoppling Dagligen uppdaterad. Rätt status. Alla ärenden. Inloggning via webb. 50 Kontroll & kvalitet Leverans 51
