1 DRIFTSINSTRUKTION DELTA SVSF SKIVVENTIL FORM NO.: H76757 REVISION: SE-8 READ AND UNDERSTAND THIS MANUAL PRIOR TO OPERATING OR SERVICING THIS PRODUCT.

2

3 SE Konformitetsdeklaration av ventiler och ventilbatterier SPX Flow Technology Rosista GmbH, Zechenstr. 49, D-5945 Unna-Königsborn förklarar härmed att APV dubbeltätningsventil och dubbelsätes ventiler i serierna SD4, SDT4, SDM4, SDMS4, SDTMS4, SWcip4, DSV, D, DA3, DE3, DEU3, DET3, DKR, DKRT, DKRH i de nominella diametrarna DN 5-50, 6 och Sh5-6 Sh5 APV spjällventiler i serierna SV och SVSF, SVL och SVSL i de nominella diametrarna DN 5-00, DN 5-50 och 4 APV kulventiler i serierna KH, KHV i de nominella diametrarna DN 5-00 APV enkelsätes-, membran- och fjäderbelastade ventiler i serierna S, SW4, SWhp4, SWmini4, SWT4, M3, MF3, M4, MF4, MP4, MS4, AP, APT, CPV, RG4, RGM4, RGMS4, RGE4, RGEM4, RGEMS4, PR, PR3, PR4, SI, UF3, VRA,VRAH i de nominella diametrarna DN 0-50, / 4 och Sh5-6 Sh5 och ventilbatterier installerade härav överensstämmer med kraven i Directives 006/4/EC (ersätter 89/39/EEC och 98/37/EC) och ProdSG (ersätter GPSG - 9.GPSGV). SPX Flow Technology Rosista GmbH tillhandahåller teknisk dokumentation enligt appendix VII i Machinery Directive, denna dokumentation består av utvecklings- och konstruktionsdokument, beskrivning av mätningar som gjorts för att uppfylla konformiteten och för att svara mot grundläggande krav på hälsa och säkerhet, inkluderande en analys av risker såväl som en handhavandeinstruktion med säkerhetsföreskrifter. Konformiteten av ventiler och ventilbatterier är garanterad. Ansvarig person för dokumentationen: SPX Flow Technology Rosista GmbH, Frank Baumbach, Zechenstr. 49, D-5945 Unna June 0, 0 Chefen för Forskning och Utveckling

4

5 APV SE APV_SVSF_SE-8_003.qxp Innehåll Sida. Allmänt. Säkerhetsanvisningar 3 3. Bestämmelsemässig användning 3 4. Verkningssätt Allmänt 5. Tilläggsutrustning Ventilställningsmeddelande styrd ventil 5.. Ventilställningsmeddelande manuellt manövrerad ventil 5.3. Manuell manövrering med justerdon 5.4. Control Unit (styrenhet) 5.5. Adapter för Control Unit Adapter för Control Unit 5.6. Rotationsdrivning för Control Unit 6. Rengöring 8 7. Montering Anslutningar 7.. Svetsningsanvisningar 8. Mått/vikt 0 9. Tekniska data Allmänna data 9.. Tryckluftskvalitet 9.3. Kvs-värde 9.4. Öppnings- och stängningstider 9.5. Vridmoment 9.6. Styrluftsförbrukning 0. Material 4. Underhåll 5. Monteringsanvisning Demontering ur ledningssystemet.. Demontering av manövreringsanordningen.3. Demontering av innerdelarna.4. Byte av tätningar.5. Montering av tätningar och lagerhylsor.6. Montering av manövreringsanordning.7. Montering av enheten för lägesvisning 3. Reservdelsförteckningar 9 (se bilaga) SVSF FZ DN RN SVSF FZ " 4" - RN SVSF H DN RN SVSF H " 4" - RN Manuell manövrering SV-HL VSM - RN DN5 00, " 4" Rotationsdrivning K-80, K-5, K-80 F/L - RN Rotationsdrivning F/L för kvitteringsenhet - RN Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

6

7 APV SE APV_SVSF_SE-8_003.qxp. Allmänt Driftsinstruktionen måste läsas och beaktas av personalen som har hand om betjäning och underhåll. Vi vill framhålla att vi ej åtar oss ansvar för skador och driftsstörningar som är en följd av att driftsinstruktionen ej har beaktats. Vi förbehåller oss rätten till tekniska ändringar i förhållande till uppgifter och framställningar.. Säkerhetsanvisningar Ventilen får endast monteras, användas, demonteras, underhållas och skötas av personer som är utbildade för det. Vänligen kontakt din lokala SPX-filial vid behov.!!!!! FARA! - Arbetssäkerhetssymbolen gör dig uppmärksam viktiga säkerhetsanvisningar under arbetet. Du hittar den på de ställen där den beskrivna verksamheten kan innebära en fara för din hälsa. - Grip inte in i den öppna ventilen! Det föreligger risk för klämning vid de rörliga delarna. - I demonterat tillstånd föreligger risk för skada på grund av plötsligt kopplande ventil! - Du ska planera in regelbundet underhåll, inklusive byte av alla tätningar och lagerhylsor, för att undvika läckage och att medier tränger ut. - Före underhållsarbeten måste ledningssystemet kopplas om så att det blir trycklöst och om möjligt tömmas. - Separera elektrisk och pneumatiska förbindelser. - För säkert underhåll av ventilen skall monteringsanvisningen beaktas. Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

8 APV SE APV_SVSF_SE-8_003.qxp. Säkerhetsanvisningar! - FARA! Svetsade drivdon är förspända genom fjäderspänning. Det är strängt förbjudet att öppna drivdonet. Att göra det innebär livsfara! Rotationsdrivningar som inte längre används och/eller inte fungerar måste bortskaffas korrekt. Defekta drivdon måste, utan kostnad för dig, skickas tillbaka till din SPX-distributör och där bortskaffas korrekt. Vänd dig till din SPX-distributör. 3. Bestämmelsemässig användning Den bestämmelsemässiga användningen som användningsområde av skivventilen är för att spärra av ledningsavsnitt. Egenmäktiga, konstruktionsmässiga ändringar på ventilen påverkar säkerheten samt ventilens bestämmelsemässiga funktionalitet och är inte tillåtna. 3 Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

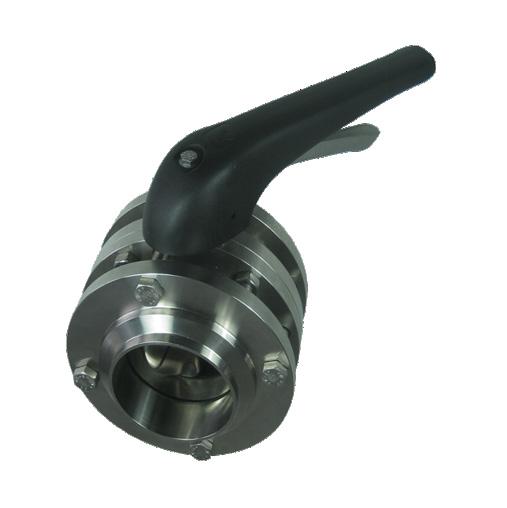

9 APV SE APV_SVSF_SE-8_003.qxp 4. Verkningssätt 4.. Allmänt Skivventilprogrammet Delta SVSF är, genom användning av högvärdigt ädelstål och motsvarande tätningsmaterial, lämplig för användning inom livsmedels- och farmaceutisk industri samt inom dryckesindustri och kemisk industri. Ventiler i DELTA SVSF-serien kan antingen manövreras manuellt eller fjärrstyras via ett pneumatiskt drivdon. Den manuella manövreringen resp. drivdonet med komponenter kan bytas ut mot varandra. I standardversionen FZ öppnar det pneumatiska drivdonet ventilen med hjälp av tryckluft. Återföring till ändläget stängd genom fjäderkraft. Kopplingstiden för de styrda ventilerna kan vid behov förlängas med en pneumatik-luftspole resp. inställningsskruvar i Control Unit. Detta för att optimera genomströmningsförhållande och minska uppträdande tryckslag. Skivventilerna kan även användas i vakuumområden. Ventilen öppnar eller stänger genom vridning av ventilspjället 90. Slät ventilgenomgång utan avvikelse av ledningsflödet. Öppningsdiametern är samma som ledningens innerdiameter. Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8 4

10 APV SE APV_SVSF_SE-8_003.qxp 5. Tilläggsutrustning 5.. Ventilställningsmeddelande styrd ventil Omkopplare för signalisering av ventilspjällets ändlägen kan, efter behov, monteras inom området för mellandelen. Här rekommenderar vi att du använder en av våra APV-standardinitiatorer. Typ: Treledar-initiator (varu-nr /93, H63) Kopplingsavstånd: 5 mm/diameter: mm/längd: 30 mm. Återgivning komplett med hållanordning och initiator (varu-nr /93, H375) för ett ändläge. Om kunden sätter in en annan ventillägesgivare kan vi inte garantera en felfri funktion. 5.. Ventilsställningsmeddelande manuellt manövrerad ventil En särskild manuell manövrering med återgivningsmöjlighet står till förfogande: a) Återgivning när spjällställningen är stängd (enkel variant). b) Återgivning av båda spjällställningarna öppnad och stängd är möjligt Manuell manövrering med justerdon Som speciellt utförande kan en manuell manövrering levereras. Det möjliggör fixering av spjällets mellanställning mellan de båda ändlägena. 5 Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

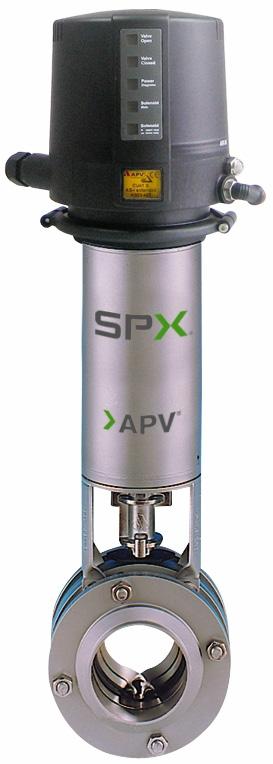

11 APV SE APV_SVSF_SE-8_003.qxp 5. Tilläggsutrustning Bild 5.4. Control Unit (styrenhet) CU CONTROL UNIT (CU, bild 5.4.) Enheter med återföringsomkopplare och magnetventil för pneumatisk aktivering av ventilen för montage på den roterande drivningen finns även i fältbuss-teknologi. Det går att montera en Control Unit på drivdonet. Det går att välja mellan olika utföranden: Control Unit (styrenhet) CU3 Direct Connect AS-I utvidgad 6 slavar Device Net Profibus CU4-T-Direct Connect /93; H3046 CU4-T-AS-I utökad /93; H30468 CU3 Device Net /93; H094 CU3 Profibus /93; H Adapter för CONTROL UNIT (bild 5.5.) CU3 Profibus, CU3 Device Net För monteringen av Control Unit CU3 på SVSF-ventilen krävs följande adapter: Bild 5.5. Reservdelar för CU-adapter Pos. St. Benämning - - Varu-nr. Ident-nr. CU Adapter K080 SVSF, DKR /93 H0943 CU Magnetkamskiva kpl. SVS/DKR /93 H * 3 Cyl.skruv ISO07 M5x8-A-7 3 Adapterset 4 O-ring 88,6-,78 NBR 5 O-RING 5,8-,78 NBR 6 CU Adapter för SVS, DKR 7* O-ring 90- NBR * Leveransomfattning drivenhet 8 O-ring 3,0-,0 NBR 70 9 Blindpluggar G/ /5 H /93 H /83 H /83 H /93 H /83 H /83 H /93 H0885 Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8 6

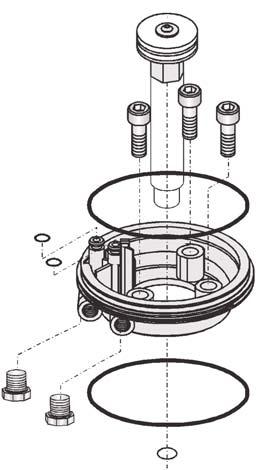

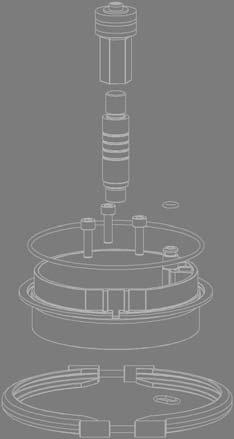

12 APV SE APV_SVSF_SE-8_003.qxp 5. Tilläggsutrustning Bild Adapter för CONTROL UNIT (bild 5.5..) CU4-T-Direct Connect, CU4-T-AS-I utvidgad För montering av Control Unit CU4 på SV-ventilen krävs följande adapter: Reservdelar för CU4 T-adapter Pos. St. Benämning - - CU4 T-adapter kpl. Varu-nr. Ident-nr /93 H CU4 T-adapter 3 3 Cyl.skruv ISO07 M5x6-A-70 O-ring - NBR 55 Shore A 4 O-ring 6- NBR 5 O-ring 0,7-,6 6 CU4-magnetkamskiva komplett 7 CU4 SVS, DKR kopplingsstång 8 CU4 klämhalvskålar kompletta 9 Cylinderskruv ISO 476 M4x40 insexkant /93 H /3 H /83 H /83 H /83 H /93 H /93 H /93 H /3 H Drivdon för CONTROL UNIT - För montering av en Control Unit på skivventilen krävs ett speciellt drivdon. Det standardmässiga drivdonet måste bytas ut. Drivdon för Control Unit DN 5 00/K080 F/L tum " 4"/K080 F/L Varu-nr.: /7 H Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

13 APV SE APV_SVSF_SE-8_003.qxp 6. Rengöring 6.. Rengöringsrekommendation Ventilens kanaler rengörs av det genomströmmande rengöringsmediet vid rengöringen av de anslutna rörledningarna. Beroende på nedsmutsningsgrad och -beståndsdelar ska rengöringsmedier, -tider och -avstånd planeras för de enskilda användningsfallen. Kontrollera tåligheten av de individuellt valda rengöringsprocesserna och -medierna mot de använda tätningarna. Kontrollera tätningarna. 7. Montering Vid normal montering står drivningen lodrätt uppåt. I överensstämmelse med kraven i det enskilda fallet kan även valfria monteringslägen väljas. SVSF-ventiler är gjorda för montering mellan FG-flänsar. OBS: Beakta svetsningsanvisningarna Anslutningar Till leveransomfånget hör standardflänsar FG mellan vilka ventilen monteras. Flänsarna har svetsändar med de angivna nominella värdena. Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8 8

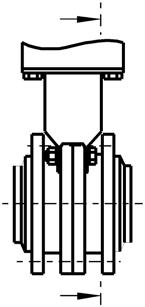

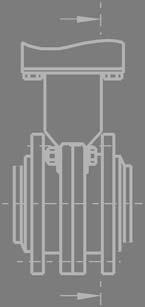

14 APV SE APV_SVSF_SE-8_003.qxp 7. Montering 7.. Svetsningsanvisningar - När du svetsar in motflänsen ska du beakta hålställningen (se bild och tabell). a a DN 5 " (fläns 4 hål) - skruvar DN 40 65,5" 3" (fläns 4 hål) - 4 skruvar DN 80, 00 4" (fläns 8 hål) - 6 skruvar DN tum a 5 " - 40,5" 8 50 " 6 65,5" 4 3" 3 80, 00 4" 45 - Alla svetsningsarbeten får endast genomföras av svetsare som avlagt prov (EN 87-). (Fogkvalitet EN 587 B ). - Svetsningen av motflänsen skall ske så att deformationsspänningar ej kan förekomma. - Du ska använda WIG-svetsning! - Före svetsningen ska du ta bort alla känsliga komponenter! Ta ut ventilkärnan med tätningar o.s.v. mellan motflänsarna. - Efter insvetsning av motflänsen resp. efter rörledningsarbeten skall motsvarande delar av anläggningen eller rörledningarna rengöras för att avlägsna rester efter svetsningen och smuts. Om dessa rengöringsföreskrifter inte beaktas kan svetsrester eller smutspartiklar fastna i ventilen och förorsaka skador eller transporteras till andra delar av anläggningen. - Möjliga skador på grund av att dessa anvisningar för svetsning ej beaktats faller inte under vårt garantiåtagande. 9 Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

15 APV SE APV_SVSF_SE-8_003.qxp 8. Mått/vikt SVSF med Control Unit CU4 Ø 34 SVSF med drivdon Ø C B Ø C Ø D Ø D B A A Mått i mm DN A B B Ø C Ø D Ø E Skivventil med drivdon Vikt i Kg Skivventil med drivdon och Control Unit ,5 45, ,0 6, ,7 6, ,4 7, ,5 473, ,0 8, ,4 8, ,8 9,8 tum " 98 7,5 45,5 85,6 5 5,0 6,0,5" ,8 38 5,7 6,7 " ,8 5 6,4 7,4,5" 98 93,5 473, ,3 63,5 7,0 8,0 3" ,9 76, 7,4 8,4 4" ,6 0,6 8,8 9,8 Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8 0

16 APV SE APV_SVSF_SE-8_003.qxp 8. Mått/vikt C SVSF med manuell manövrering Ø E Ø D B Mått i mm A DN A B C Ø D Ø E Vikt i Kg , , , , , , , , , , tum " ,6 5,,5" 98 96, ,8 38,9 " 98 0, ,8 5 3,3,5" ,3 63,3 4,0 3" 98 3,5 65 7,9 76, 4,8 4" 98 7, ,6 0,6 5, Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

17 APV SE APV_SVSF_SE-8_003.qxp 9. Tekniska data Vinkelförskruvning G/8" svängbar Åtdragningsmoment Nm 9.. Allmänna data - Max. ledningstryck: 0 bar - Max. driftstemperatur: 35 C EPDM, HNBR * VMQ, * FPM - Kortvarig belastning: 40 C EPDM, HNBR * VMQ, * FPM * (ingen ånga) - Vakuumtät: mbar - Öppningsvinkel skivventiler: 90 min. styrtryck: 6 bar max. styrtryck: 0 bar Drivdon K080 F/L - Luftanslutning (för slang): 6 x Vinkelförskruvning G/8" svängbar: Åtdragningsmoment Nm 9.. Tryckluftskvalitet: Kvalitetsklass enligt ISO Halt av fasta partiklar: Kvalitetsklass 3, max. antal partiklar per m³ av 0,5 µm < d,0 µm 500 av,0 µm < d 5,0 µm - Vattenhalt: Kvalitetsklass 4, max. daggpunktstemperatur +3 C I installationer vid lägre temperaturer eller på högre höjder ska du vidta ytterligare åtgärder för att minska daggpunkten motsvarande. - Oljehalt: Kvalitetsklass, max. 0,0 mg/m³ (Den använda oljan måste vara kompatibel med polyuretanelastomer-ämnen) 9.3. Kvs-värde i m³/ h DN tum 5 " 40 40,5" " 60 65,5" " " 630 Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

18 APV SE APV_SVSF_SE-8_003.qxp 9. Tekniska data 9.4. Öppnings- och stängningstider Manövreringstiderna beror på längden på luftledningen mellan magnetventilen till luftstyrningen och drivenheten. Vid luftledningar med en längt på upp till m är öppningstiden för skivventilen DN 5/" till DN 00/4" ca. sekund vid aktivering med 6 bar. För stängningstiden efter att luften stängts av måste du räkna med mellan -3 sekunder, beroende på den nominella bredden. Förekommer det stark friktion i ventilerna, t.ex. vid torra tätningar, så förlängs även manövreringstiderna Öppnings- och stängningstider för skivventiler Öppnings- och stängningstiderna kan själv bestämmas på ventiler som är utrustade med en Control Unit. Öppningstid i sekunder. Styrtryck 6 bar Stängningstid i sekunder. DN tum Slanglängd m 5 " sek.,5 sek. 40,5" sek.,5 sek. 50 " sek.,5 sek. 65,5" sek.,5 sek. 80 3" sek. 3,0 sek. 00 4", sek. 3,5 sek. Alla tidsangivelser är endast cirkaangivelser från stickprovsmätningar Vridmoment [Nm] för skivventiler DN tum Md [Nm] 5 " 0 40,5" 50 " 6 65,5" " 00 4" Styrluftsförbrukning vid 6 bar styrtryck Drivdon K080 (F/L) per slag,8 (NL) 3 Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

19 APV SE APV_SVSF_SE-8_003.qxp 0. Material - Ventilspjäll.457/ Höljesfläns, motfläns DN /.4404 " 4" SV tätning, flänstätning Standard: Valfritt: EPDM HNBR, VMQ, FPM - Lagerhylsor Polyamid PA - Handtag Polyamid PA 6.6 Drivenhet - Mellandel, drivenhet Koppling Indikator PE-hart - Kolv Polyacetal POM - Spindellager Polyamid PA - Luftanslutning Polyamid PA 6.6 Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8 4

20 APV SE APV_SVSF_SE-8_003.qxp. Underhåll Tätning SV fetter fetter fetter - Underhållsintervallen är olika beroende på användning och användaren bör bestämma dem själv genom periodiska kontroller. - Skivventilen har endast ett fåtal slitagedelar: SV-tätning och lagerhylsa. - Vi rekommenderar att kunden håller ett lager av reservtätningar och lagerhylsor. För ventilunderhållet levererar vi kompletta tätningssatser (se reservdelslistorna). - Byter du ut skadade tätningar bör du generellt sett byta ut alla tätningarna och lagerhylsorna. - Demontering och montering av tätningar enligt monteringsanvisning. - Fetta in alla tätningar lätt före monteringen. Fetta in tätnings-sv enligt bilden. - Det gäller särskilt tvärhålen. - Sammanbyggnaden av ventilen om ombyggnad av ventilutförandet FZ resp. FO genom montering av drivdonet i enlighet med monteringsanvisningen. - Innerdelarna i drivdonet är underhållsfria. OBS! Använd endast specialfett som är livsmedelsgodkänt för respektive tätningsmaterial. Rekommendation: APV livsmedelsfett för EPDM, FPM, HNBR och NBR (0,75 kg/burk - varu-nr /93) (60 g/tub - varu-nr /93) eller APV livsmedelsfett för VMQ (silikon) (0,6 kg/burk - varu-nr /93) (60 g/tub - Varu-nr /93)! För EPDM-tätningar får du inte använda fett med mineraloljebas.! För VMQ-tätningar får du inte använda fett med silikon-bas. Mindre lämpade fettyper kan påverka funktion och livslängd. 5 Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

21 APV SE APV_SVSF_SE-8_003.qxp. Monteringsanvisning.. Demontering ur ledningssystemet! Fara!. Spärra av ledningstrycket, släpp ut ledningstrycket och töm ledningarna efter möjlighet.. Separera elektrisk och pneumatiska förbindelser. 3. Lossa klämförbindningen vid initiatorns hållanordning. Dra ut initiatiorn. 4. Ta bort flänsskruven. 5. Ta ut skivventilen mellan flänsarna. OBS! Det är endast möjligt att demontera ledningen när ventilen är stängd... Demontering av manövreringsanordningen Pos.-nr. motsvarar reservdelsförteckningarna - Vid manuell manövrering med ändlägeslåsning: Dra ut fästskruven (4) på handtaget () och ta ut handtaget uppåt. - Vid manuell manövrering med justerdon: Dra ut fästskruven vid handtaget. Lossa båda fästskruvarna på skalplåten. Ta av handtaget med visare och skala uppåt. - Vid drivdon: Ta bort fästskruvarna (0) från mellandelen (). Dra av drivdonet (7) med mellandel uppåt. Ta också av kopplingsstycke (6) och lägesvisar (5) uppåt. OBS! Vid monterade ventillägesindikatiorer ska du vara uppmärksam på kamnockens läge (se.6. och.7.). - Vid drivdon med Control Unit Demonteringen av drivdonet från mellandelen görs så som beskrivs under punkten Drivdon. Control Unit måste inte tas av från drivdonet..3. Demontering av innerdelarna Ventilkärna - Dra ut alla flänsgenomgående skruvar (9) runt ventilhöljet och dra ut ventilklärnan. Tätningsring, lagerhylsor, ventilspjäll - Ta bort alla fästskruvar runt ventilöljet och dra sirä höljeshalvorna (5, 6). - Dra ut innerdelarna. Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

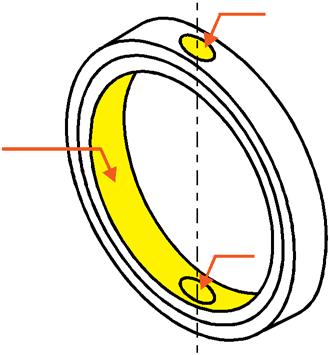

22 APV SE APV_SVSF_SE-8_003.qxp. Monteringsanvisning Bild Bild Lagerhylsa liten ring på spjällbulten.4. Tätningsbyte. Dra ut flänstätningen (4) från spåret och byt ut. Ba bort ventilkärnas fästskruvar (0) och dra isär höljeshalvorna (5, 6).. Vrid locket (8) i tätningsringen (7) till det öppna läget. 3. Ta bort lagerhylsan (). 4. Genom ett lätt tryck formas tätningsringen (7) längsaxeln och att den kan skjutas ut över den korta lagertappen. 5. Dra av tätningsringen (7) från manövertappen. 6. Rengör ventilspjället (8). 7. Fetta in den nya tätningsringens tvärhål enligt kapitel 9 och för sedan in ventilspjällets långa manövertapp (8). 8. Vrid spjället (8) i tätningsringen (7) till det öppna läget. 9. Genom ett lätt tryck formas tätningsringen i längsaxeln så att den kan skjutas på över den korta lagertappen..5. Montering av innerdelarna Ventilspjällets aktuella utförande har en liten ring på spjällbulten (bild ). Det nya ventilspjället kan även monteras utan problem i gamla höljen.. Sätt på lagerhylsor () på spjälltapparna. Lagerhylsorna måste avslutas i linje med höljesflänsen (bild ).. Lägg in spjället (8) i öppet läge samt tätningsring (7) och lagerhylsor () i en höljeshalva (5, 6). 3. Foga samman höljeshalvorna (5, 6) och skruva fast med skruvarna (6) korsvis växlande. Vid montering av höljeshalvorna trycks den lilla ringen in i lagerhylsans plastyta och säkrar lagerhylsan mot längspåverkan. Bild 3 Lagerhylsa felaktig montering OBS!: När du drar åt skruven (0) måste ventilspjället (8) vara i öppet läge. Det kan uppstå skador på ventilspjällets tätning vid montering i stängt läge. Lagerhylsorna får inte komma ut ur höljesflänsen (bild 3). Lagerhylsa 7 Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8

23 APV SE APV_SVSF_SE-8_003.qxp. Monteringsanvisning.6. Montering av manövreringsanordning. Härvid ska du utföra stegen som anges under.. i omvänd ordning.. Vid den manuellt manövrerade skivventilen står spjäll (8) och handtag () i en linje. 3. Sätt på ställningsindikatorn (5) i ventilspjällsriktningen på fyrkanten som finns på spjällets manövreringstapp (8). 4. När du skjuter på kopplingsstycket (6) ska du, vid skivventiler med svarsmeddelande, vara uppmärksam på ventilens utförande: FZ = fjäderstängande Ventilspjället (8) är stängt. Sätt på kopplingsstycke (6). Den övre kamskivan måste vara riktad mot mellandelens övre borrhål. FO = fjäderöppnande Ventilspjället (8) är öppet. Sätt på kopplingsstycket (6). Den nedre kamskivan måste vara riktad mot mellandelens nedre borrhål. 5. Sätt på drivdonet (7) med mellandel och fäst med skruvar (0)..7. Montering av initiatorer - Ventillägesindikering ÖPPEN: Montering av initiatorn i mellandelens nedre borrhål. - Ventillägesindikering STÄNGD: Montering av initiatorn i mellandelens övre borrhål. - Sätt initiatorns hållanordning i mellandelens hål och skruva fast. För in initiatorn till anslaget i hållaren och fäst med klämskruven. Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8 8

24 APV SE APV_SVSF_SE-8_003.qxp 3. Reservdelsförteckningar Du hittar varunumren för reservdelarna till de olika ventilutföranden och -storlekarna i de bifogade reservdelsritningarna med tillhörande listor. Vid beställningar av reservdelar ska du ange följande information: - Antalet önskade delar - Varunummer - Benämning Ändringar förbehålles 9 Skivventil DELTA SVSF Driftsinstruktion: SE Rev. 8
