Drift- och skötselinstruktioner för Ecotrolventiler.

Transkript

1 Drift- och skötselinstruktioner för Ecotrolventiler. 08C-P1, DN parabolkägla... sidan C-P1, DN parabolkägla... sidan C-L1, DN hålkägla... sidan C-L1, DN hålkägla... sidan 32-41

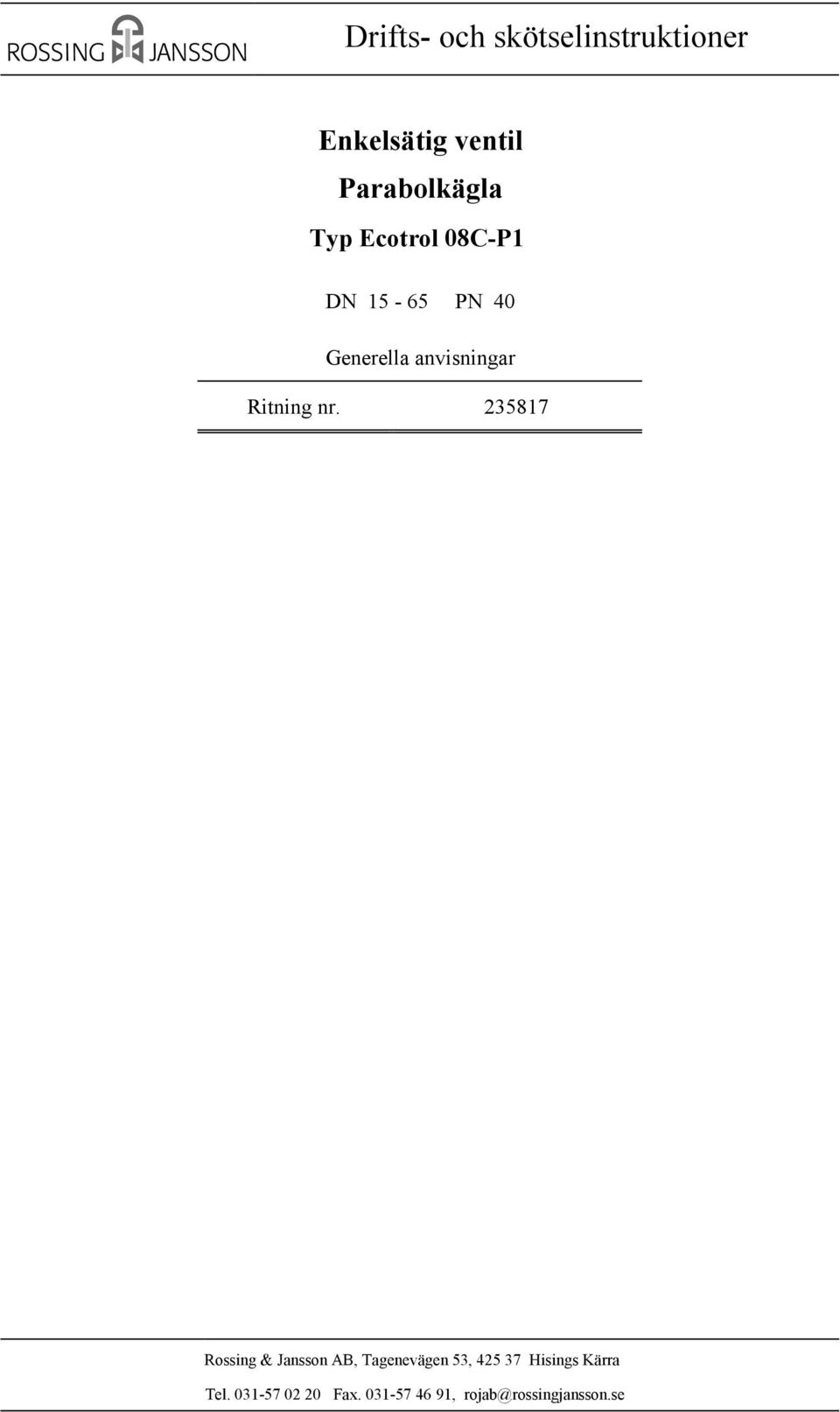

2 Enkelsätig ventil Parabolkägla Typ Ecotrol 08C-P1 DN PN 40 Generella anvisningar Ritning nr Tel Fax ,

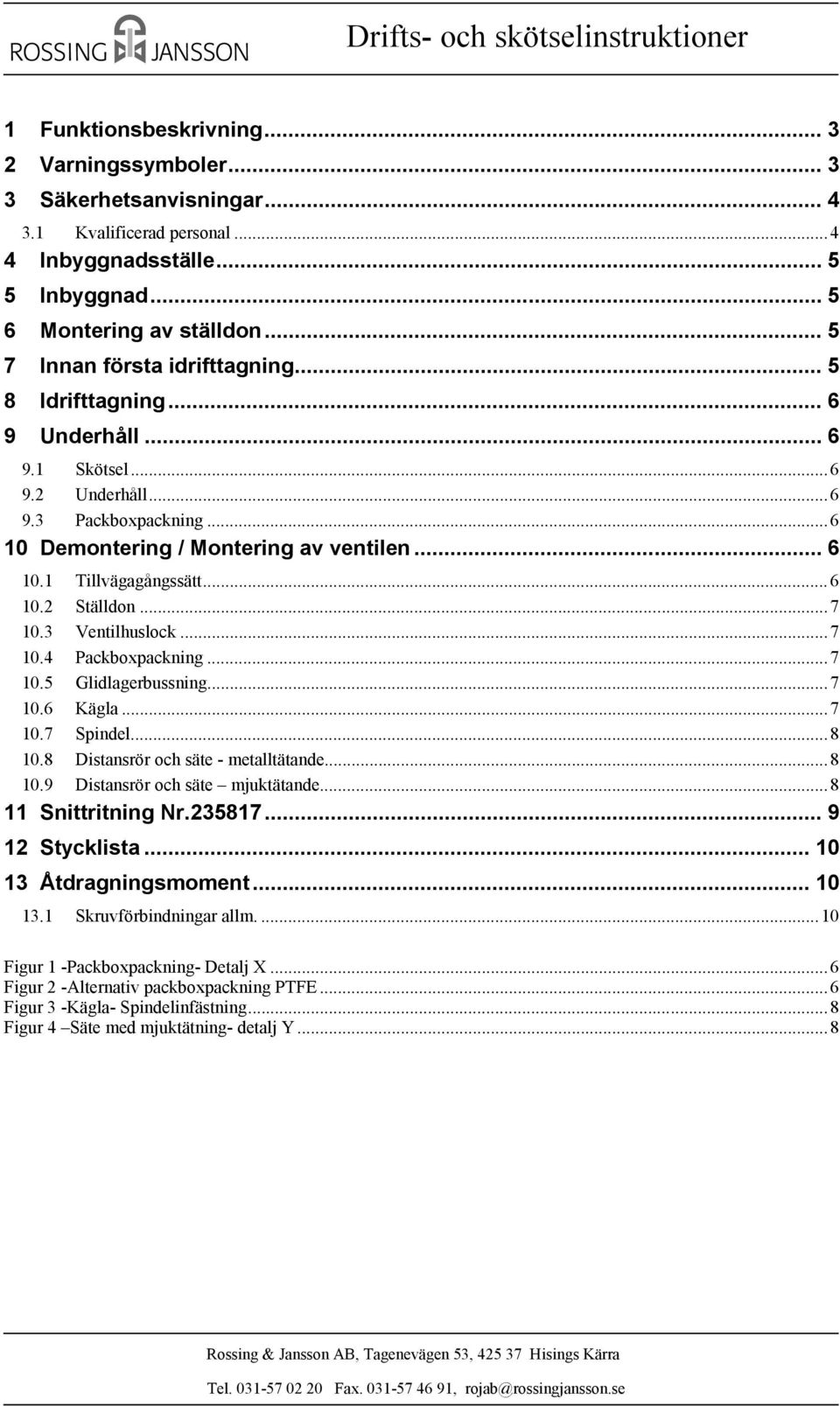

3 1 Funktionsbeskrivning ssymboler Säkerhetsanvisningar Kvalificerad personal Inbyggnadsställe Inbyggnad Montering av ställdon Innan första idrifttagning Idrifttagning Underhåll Skötsel Underhåll Packboxpackning Demontering / Montering av ventilen Tillvägagångssätt Ställdon Ventilhuslock Packboxpackning Glidlagerbussning Kägla Spindel Distansrör och säte - metalltätande Distansrör och säte mjuktätande Snittritning Nr Stycklista Åtdragningsmoment Skruvförbindningar allm Figur 1 -Packboxpackning- Detalj X... 6 Figur 2 -Alternativ packboxpackning PTFE... 6 Figur 3 -Kägla- Spindelinfästning... 8 Figur 4 Säte med mjuktätning- detalj Y... 8 Tel Fax , rojab@rossingjansson.se

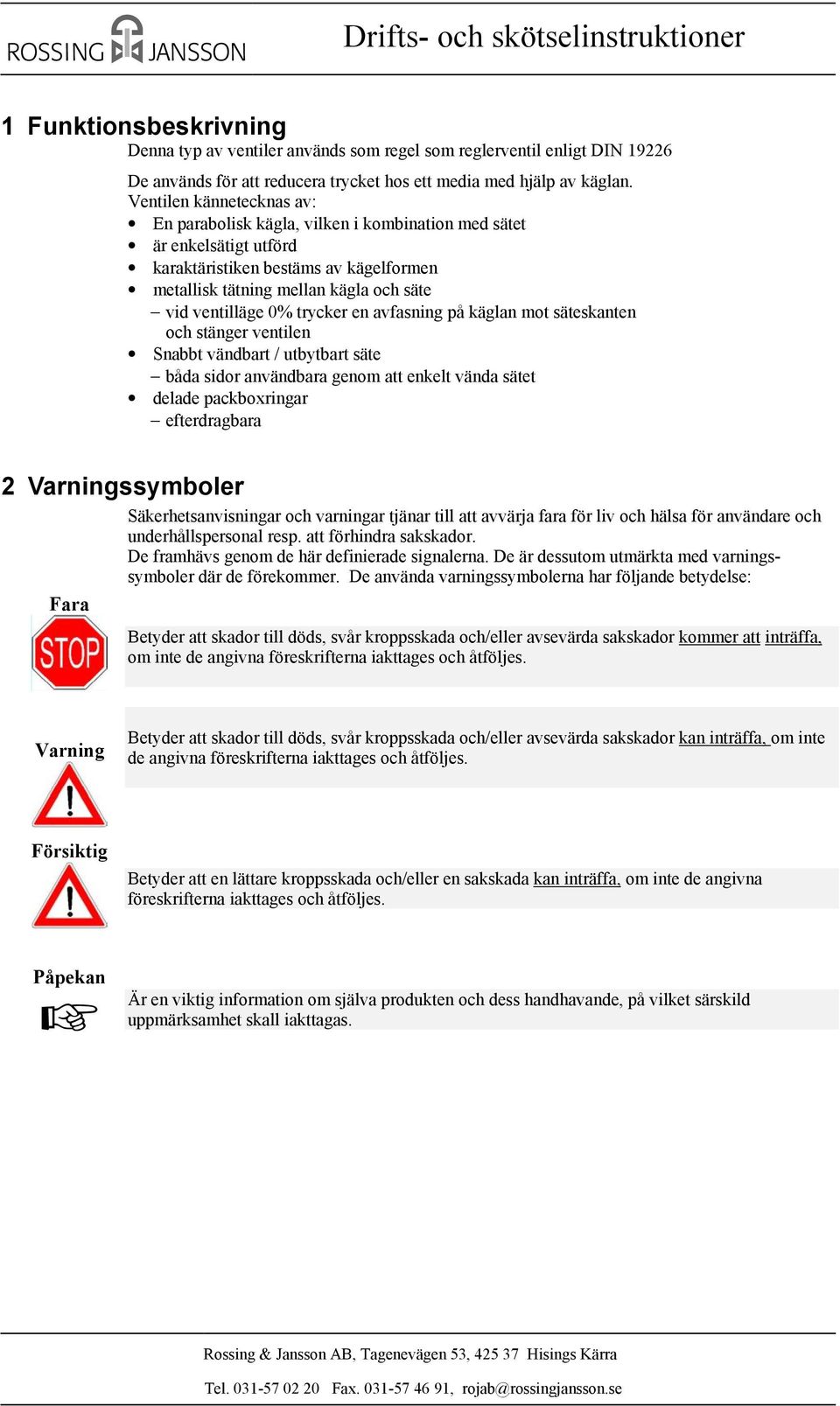

4 1 Funktionsbeskrivning Denna typ av ventiler används som regel som reglerventil enligt DIN De används för att reducera trycket hos ett media med hjälp av käglan. Ventilen kännetecknas av: En parabolisk kägla, vilken i kombination med sätet är enkelsätigt utförd karaktäristiken bestäms av kägelformen metallisk tätning mellan kägla och säte vid ventilläge 0% trycker en avfasning på käglan mot säteskanten och stänger ventilen Snabbt vändbart / utbytbart säte båda sidor användbara genom att enkelt vända sätet delade packboxringar efterdragbara 2 ssymboler Säkerhetsanvisningar och varningar tjänar till att avvärja fara för liv och hälsa för användare och underhållspersonal resp. att förhindra sakskador. De framhävs genom de här definierade signalerna. De är dessutom utmärkta med varningssymboler där de förekommer. De använda varningssymbolerna har följande betydelse: Fara Betyder att skador till döds, svår kroppsskada och/eller avsevärda sakskador kommer att inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Betyder att skador till döds, svår kroppsskada och/eller avsevärda sakskador kan inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Försiktig Betyder att en lättare kroppsskada och/eller en sakskada kan inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Påpekan Är en viktig information om själva produkten och dess handhavande, på vilket särskild uppmärksamhet skall iakttagas. Tel Fax , rojab@rossingjansson.se

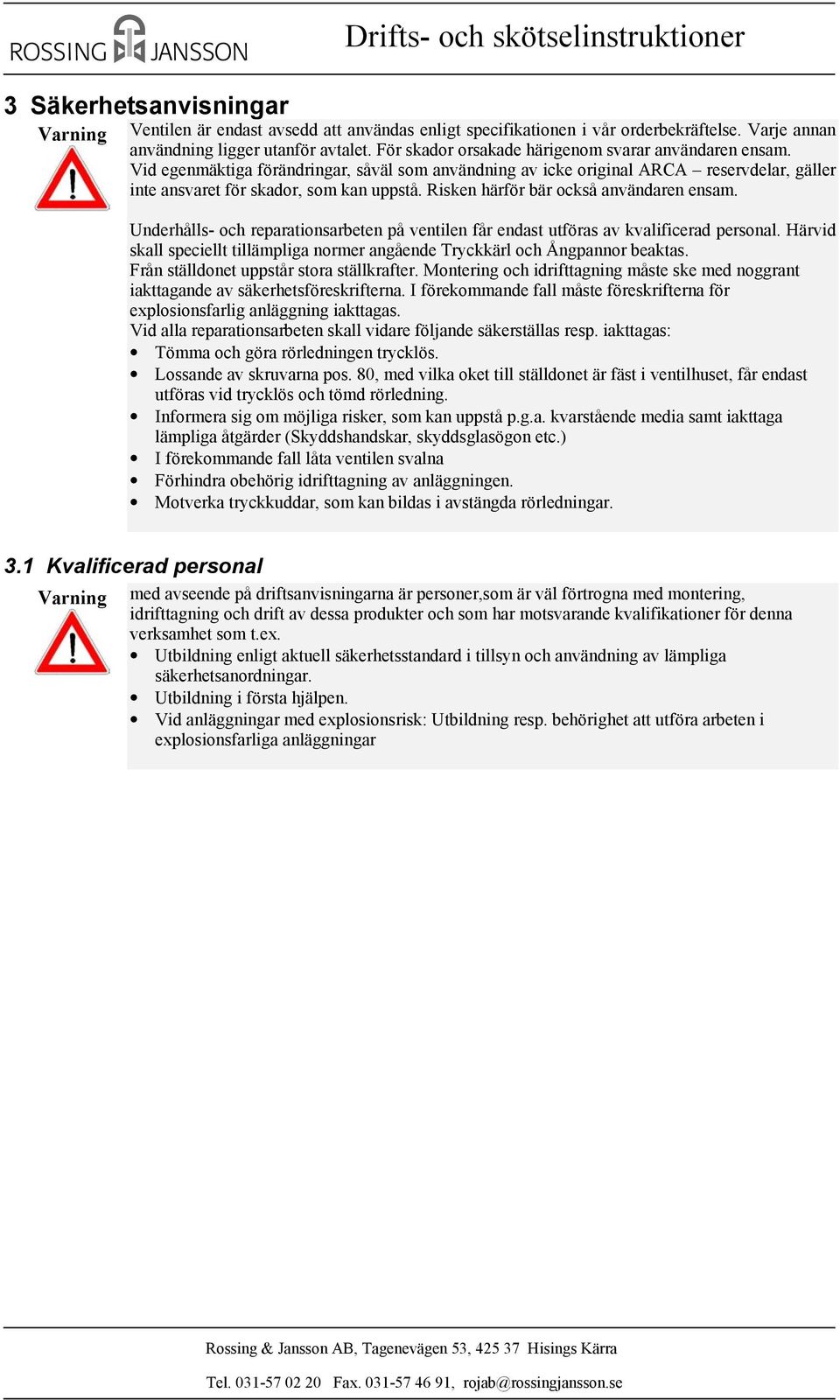

5 3 Säkerhetsanvisningar Drifts- och skötselinstruktioner Ventilen är endast avsedd att användas enligt specifikationen i vår orderbekräftelse. Varje annan användning ligger utanför avtalet. För skador orsakade härigenom svarar användaren ensam. Vid egenmäktiga förändringar, såväl som användning av icke original ARCA reservdelar, gäller inte ansvaret för skador, som kan uppstå. Risken härför bär också användaren ensam. Underhålls- och reparationsarbeten på ventilen får endast utföras av kvalificerad personal. Härvid skall speciellt tillämpliga normer angående Tryckkärl och Ångpannor beaktas. Från ställdonet uppstår stora ställkrafter. Montering och idrifttagning måste ske med noggrant iakttagande av säkerhetsföreskrifterna. I förekommande fall måste föreskrifterna för explosionsfarlig anläggning iakttagas. Vid alla reparationsarbeten skall vidare följande säkerställas resp. iakttagas: Tömma och göra rörledningen trycklös. Lossande av skruvarna pos. 80, med vilka oket till ställdonet är fäst i ventilhuset, får endast utföras vid trycklös och tömd rörledning. Informera sig om möjliga risker, som kan uppstå p.g.a. kvarstående media samt iakttaga lämpliga åtgärder (Skyddshandskar, skyddsglasögon etc.) I förekommande fall låta ventilen svalna Förhindra obehörig idrifttagning av anläggningen. Motverka tryckkuddar, som kan bildas i avstängda rörledningar. 3.1 Kvalificerad personal med avseende på driftsanvisningarna är personer,som är väl förtrogna med montering, idrifttagning och drift av dessa produkter och som har motsvarande kvalifikationer för denna verksamhet som t.ex. Utbildning enligt aktuell säkerhetsstandard i tillsyn och användning av lämpliga säkerhetsanordningar. Utbildning i första hjälpen. Vid anläggningar med explosionsrisk: Utbildning resp. behörighet att utföra arbeten i explosionsfarliga anläggningar Tel Fax , rojab@rossingjansson.se

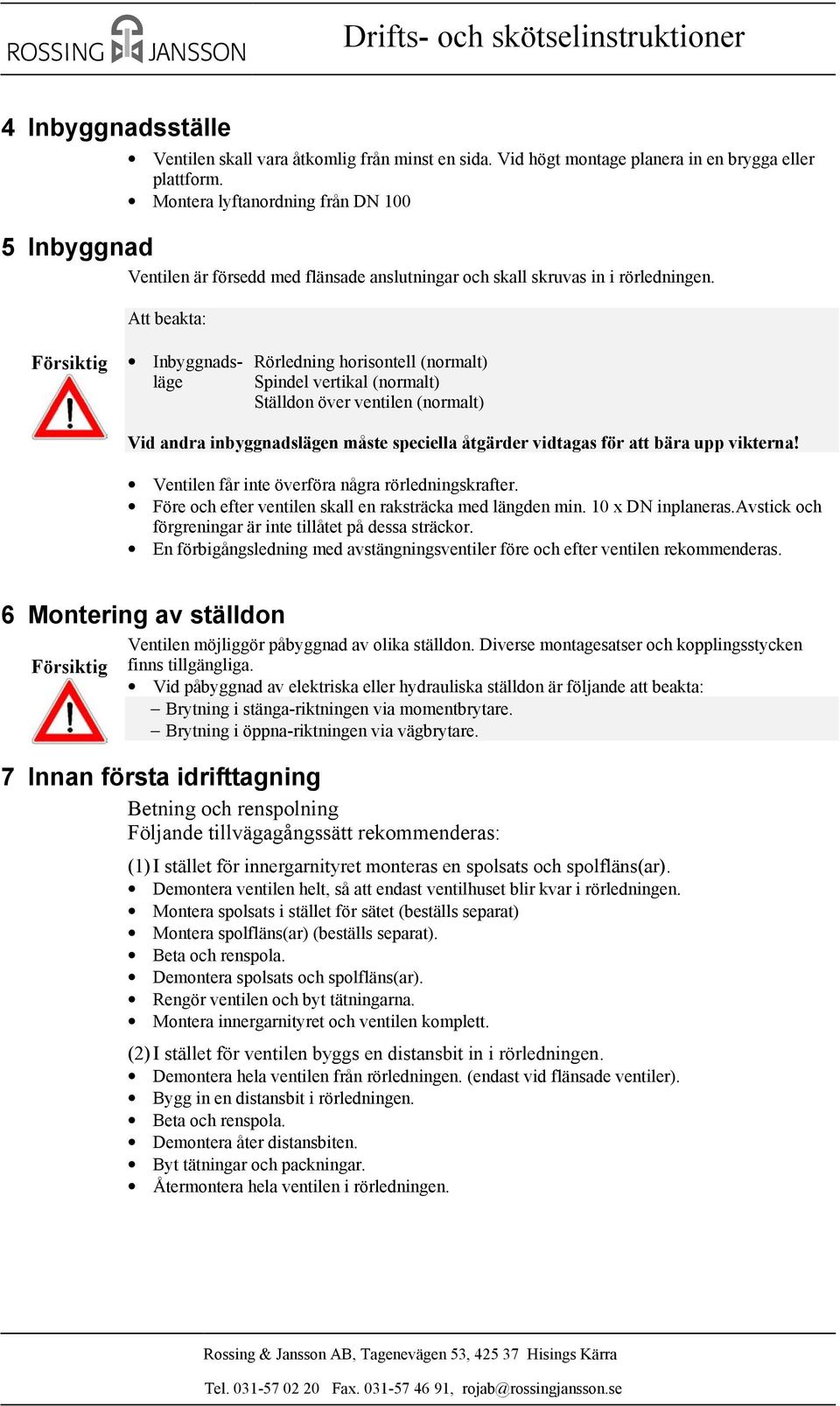

6 4 Inbyggnadsställe Ventilen skall vara åtkomlig från minst en sida. Vid högt montage planera in en brygga eller plattform. Montera lyftanordning från DN Inbyggnad Ventilen är försedd med flänsade anslutningar och skall skruvas in i rörledningen. Att beakta: Försiktig Inbyggnads- Rörledning horisontell (normalt) läge Spindel vertikal (normalt) Ställdon över ventilen (normalt) Vid andra inbyggnadslägen måste speciella åtgärder vidtagas för att bära upp vikterna! Ventilen får inte överföra några rörledningskrafter. Före och efter ventilen skall en raksträcka med längden min. 10 x DN inplaneras.avstick och förgreningar är inte tillåtet på dessa sträckor. En förbigångsledning med avstängningsventiler före och efter ventilen rekommenderas. 6 Montering av ställdon Försiktig Ventilen möjliggör påbyggnad av olika ställdon. Diverse montagesatser och kopplingsstycken finns tillgängliga. Vid påbyggnad av elektriska eller hydrauliska ställdon är följande att beakta: Brytning i stänga-riktningen via momentbrytare. Brytning i öppna-riktningen via vägbrytare. 7 Innan första idrifttagning Betning och renspolning Följande tillvägagångssätt rekommenderas: (1) I stället för innergarnityret monteras en spolsats och spolfläns(ar). Demontera ventilen helt, så att endast ventilhuset blir kvar i rörledningen. Montera spolsats i stället för sätet (beställs separat) Montera spolfläns(ar) (beställs separat). Beta och renspola. Demontera spolsats och spolfläns(ar). Rengör ventilen och byt tätningarna. Montera innergarnityret och ventilen komplett. (2) I stället för ventilen byggs en distansbit in i rörledningen. Demontera hela ventilen från rörledningen. (endast vid flänsade ventiler). Bygg in en distansbit i rörledningen. Beta och renspola. Demontera åter distansbiten. Byt tätningar och packningar. Återmontera hela ventilen i rörledningen. Tel Fax , rojab@rossingjansson.se

7 8 Idrifttagning Försiktig 9 Underhåll Drifts- och skötselinstruktioner Förhindra temperaturchock! Höj temperaturen långsamt till driftstemperatur. Kontrollera flänsförbandens täthet. Tillvägagångssätt se även DIN2505 / 4.5 Dra åt skruvarna korsvis (Se tabell: Åtdragningsmoment sid. 10) Kontrollera packboxens täthet. Dra åt packboxskruven (Pos.152). undvik att dra åt för hårt ogynnsam och ryckig reglering. 9.1 Skötsel Rengör spindeln (Pos. 50) regelbundet Kör ställdonet till övre ändläget och säkra det där. Rengör spindeln (Pos. 50) med en mjuk duk, använd i varje fall inte slipduk! 9.2 Underhåll Ventilen är i stort sett underhållsfri. Efter längre tids drift eller vid starkt växlande driftsförhållanden, skall vid behov arbetena enligt avsnitt 8 Idrifttagning på sid. 6 genomföras. 9.3 Packboxpackning Vid läckage byts hela packboxsatsen ut. Figur 1 -Packboxpackning- Detalj X Figur 2 Alternativ packboxpackning PTFE Detalj X 10 Demontering / Montering av ventilen 10.1 Tillvägagångssätt Beakta anvisningarna enligt avsnitt 3: Säkerhetsanvisningar på sid. 4 Demontera ventilen. Rengör samtliga delar. Montera i omvänd ordning. Med användning av de nya delarna. Byt packningar och tätningar Eventuellt befintliga dynamiskt belastade O-ringar och profilringar sätts i med O-ringsfett, såvida driftsförhållandena tillåter detta. Tel Fax , rojab@rossingjansson.se

8 Eventuellt befintliga dynamiskt belastade rengrafitpackningar infettas med ett tunt lager Joudol-fett (Fa. Burgmann), såvida driftsförhållandena tillåter detta. Åtdragningsmoment för skruvförbanden se avsnitt: Åtdragningsmoment på sid. 10 Efter monteringen körs spindeln för hand eller med hjälpenergi mellan övre och undre ändlägena, varvid den varken får rycka eller skrapa emot. I förekommande fall lossas flänsförbindningarna och flänsarna centreras på nytt, varefter de åtdrages igen. Driftsätt ventilen enligt avsnitt 8 Idrifttagning på sid Ställdon Kör ställdonet till mittläge och lås det där. Lossa ställdonet. Skruva av skruvarna (80) Lyft av ställdonet Beakta ställdonstillverkarens anvisningar 10.3 Ventilhuslock Skruva av packboxskruven (152). Se Fig. 1 på sidan 6. Försiktig Demontera ventilhuslocket (2). Eventuellt lyfts käglan (26) av tillsammans med ventilhuslocket (2). Dra ut käglan (26) ur locket (2. Krök inte spindeln (50)! 10.4 Packboxpackning Ta bort packningssatsen (156) och bottenringen (154). Se även Fig. 1 på sid Glidlagerbussning 10.6 Kägla Dra ut glidlagerbussningen (164) ur packboxskruven (152). Vid montering av glidlagerbussningen (164) beaktas: Belagda sidan mot spindeln (50) vävsidan mot packboxskruven (152) Beroende på utförande är käglan (26) redan demonterad. Dra ut käglan (26) med spindeln (50) ur huset (1). Tel Fax , rojab@rossingjansson.se

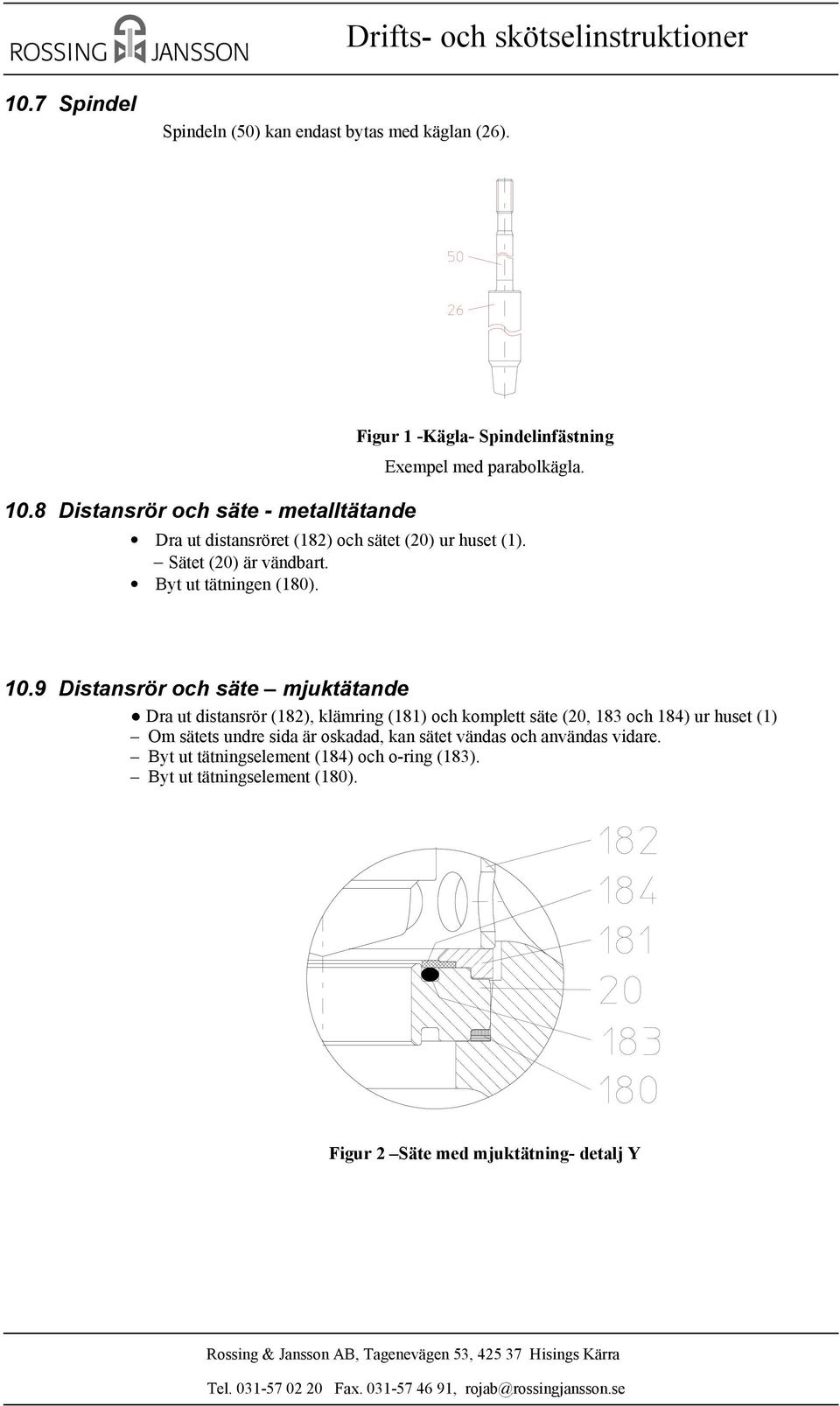

9 10.7 Spindel Spindeln (50) kan endast bytas med käglan (26) Distansrör och säte - metalltätande Figur 1 -Kägla- Spindelinfästning Exempel med parabolkägla. Dra ut distansröret (182) och sätet (20) ur huset (1). Sätet (20) är vändbart. Byt ut tätningen (180) Distansrör och säte mjuktätande Dra ut distansrör (182), klämring (181) och komplett säte (20, 183 och 184) ur huset (1) Om sätets undre sida är oskadad, kan sätet vändas och användas vidare. Byt ut tätningselement (184) och o-ring (183). Byt ut tätningselement (180). Figur 2 Säte med mjuktätning- detalj Y Tel Fax , rojab@rossingjansson.se

10 11 Snittritning Nr Tel Fax ,

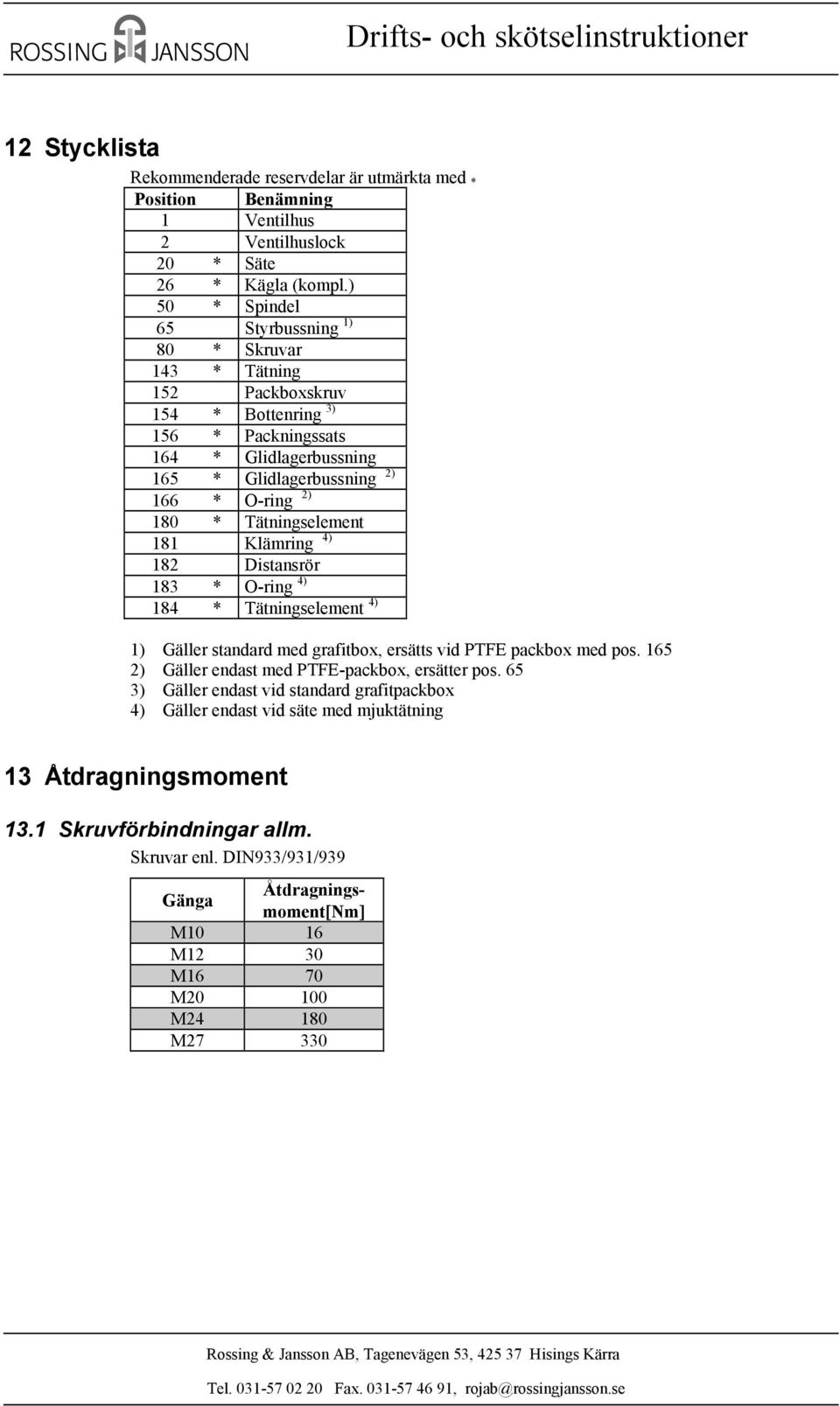

11 12 Stycklista Rekommenderade reservdelar är utmärkta med * Position Benämning 1 Ventilhus 2 Ventilhuslock 20 * Säte 26 * Kägla (kompl.) 50 * Spindel 65 Styrbussning 1) 80 * Skruvar 143 * Tätning 152 Packboxskruv 154 * Bottenring 3) 156 * Packningssats 164 * Glidlagerbussning 165 * Glidlagerbussning 2) 166 * O-ring 2) 180 * Tätningselement 181 Klämring 4) 182 Distansrör 183 * O-ring 4) 184 * Tätningselement 4) 1) Gäller standard med grafitbox, ersätts vid PTFE packbox med pos ) Gäller endast med PTFE-packbox, ersätter pos. 65 3) Gäller endast vid standard grafitpackbox 4) Gäller endast vid säte med mjuktätning 13 Åtdragningsmoment 13.1 Skruvförbindningar allm. Skruvar enl. DIN933/931/939 Gänga Åtdragningsmoment[Nm] M10 16 M12 30 M16 70 M M M Tel Fax , rojab@rossingjansson.se

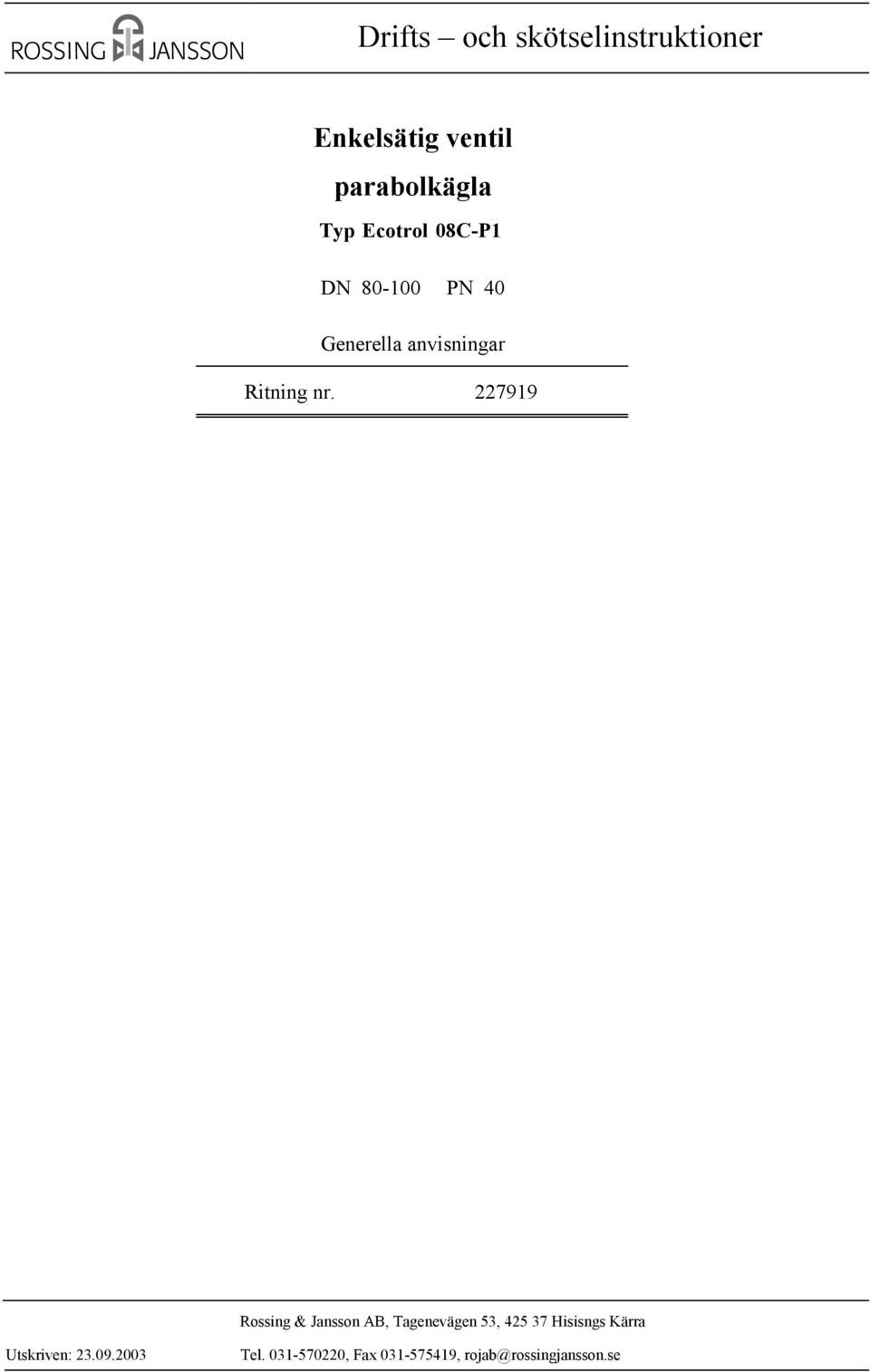

12 Drifts och skötselinstruktioner Enkelsätig ventil parabolkägla Typ Ecotrol 08C-P1 DN PN 40 Generella anvisningar Ritning nr Rossing & Jansson AB, Tagenevägen 53, Hisisngs Kärra Utskriven: Tel , Fax ,

13 Drifts och skötselinstruktioner 1 Funktionsbeskrivning ssymboler Säkerhetsanvisningar Kvalificerad personal Inbyggnadsställe Inbyggnad Montering av ställdon Innan första idrifttagning Idrifttagning Underhåll Skötsel Underhåll Packboxpackning Demontering / Montering av ventilen Tillvägagångssätt Ställdon Ventilhuslock Packboxpackning Glidlagerbussning Kägla Spindel Distansrör och säte - metalltätande Distansrör och säte mjuktätande Snittritning Nr Stycklista Åtdragningsmoment Skruvförbindningar allm Figur 1 -Packboxpackning- Detalj X... 6 Figur 2 -Alternativ pckboxpackning PTFE... 6 Figur 3 -Kägla- Spindelinfästning... 8 Figur 4 Säte med mjuktätning- Detalj Y... 8 Rossing & Jansson AB, Tagenevägen 53, Hisisngs Kärra Utskriven: Tel , Fax , rojab@rossingjansson.se

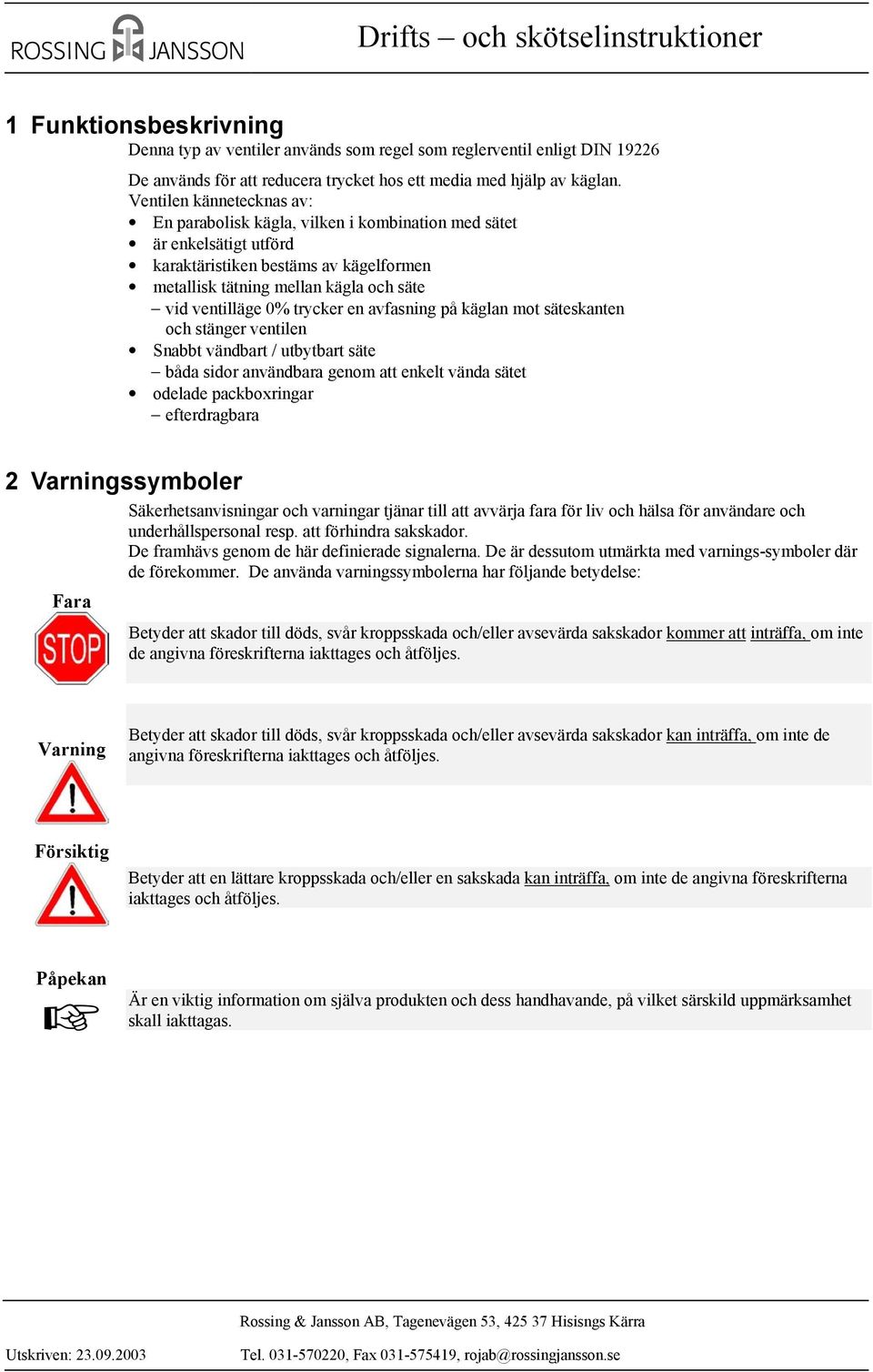

14 Drifts och skötselinstruktioner 1 Funktionsbeskrivning Denna typ av ventiler används som regel som reglerventil enligt DIN De används för att reducera trycket hos ett media med hjälp av käglan. Ventilen kännetecknas av: En parabolisk kägla, vilken i kombination med sätet är enkelsätigt utförd karaktäristiken bestäms av kägelformen metallisk tätning mellan kägla och säte vid ventilläge 0% trycker en avfasning på käglan mot säteskanten och stänger ventilen Snabbt vändbart / utbytbart säte båda sidor användbara genom att enkelt vända sätet odelade packboxringar efterdragbara 2 ssymboler Fara Säkerhetsanvisningar och varningar tjänar till att avvärja fara för liv och hälsa för användare och underhållspersonal resp. att förhindra sakskador. De framhävs genom de här definierade signalerna. De är dessutom utmärkta med varnings-symboler där de förekommer. De använda varningssymbolerna har följande betydelse: Betyder att skador till döds, svår kroppsskada och/eller avsevärda sakskador kommer att inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Betyder att skador till döds, svår kroppsskada och/eller avsevärda sakskador kan inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Försiktig Betyder att en lättare kroppsskada och/eller en sakskada kan inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Påpekan Är en viktig information om själva produkten och dess handhavande, på vilket särskild uppmärksamhet skall iakttagas. Rossing & Jansson AB, Tagenevägen 53, Hisisngs Kärra Utskriven: Tel , Fax , rojab@rossingjansson.se

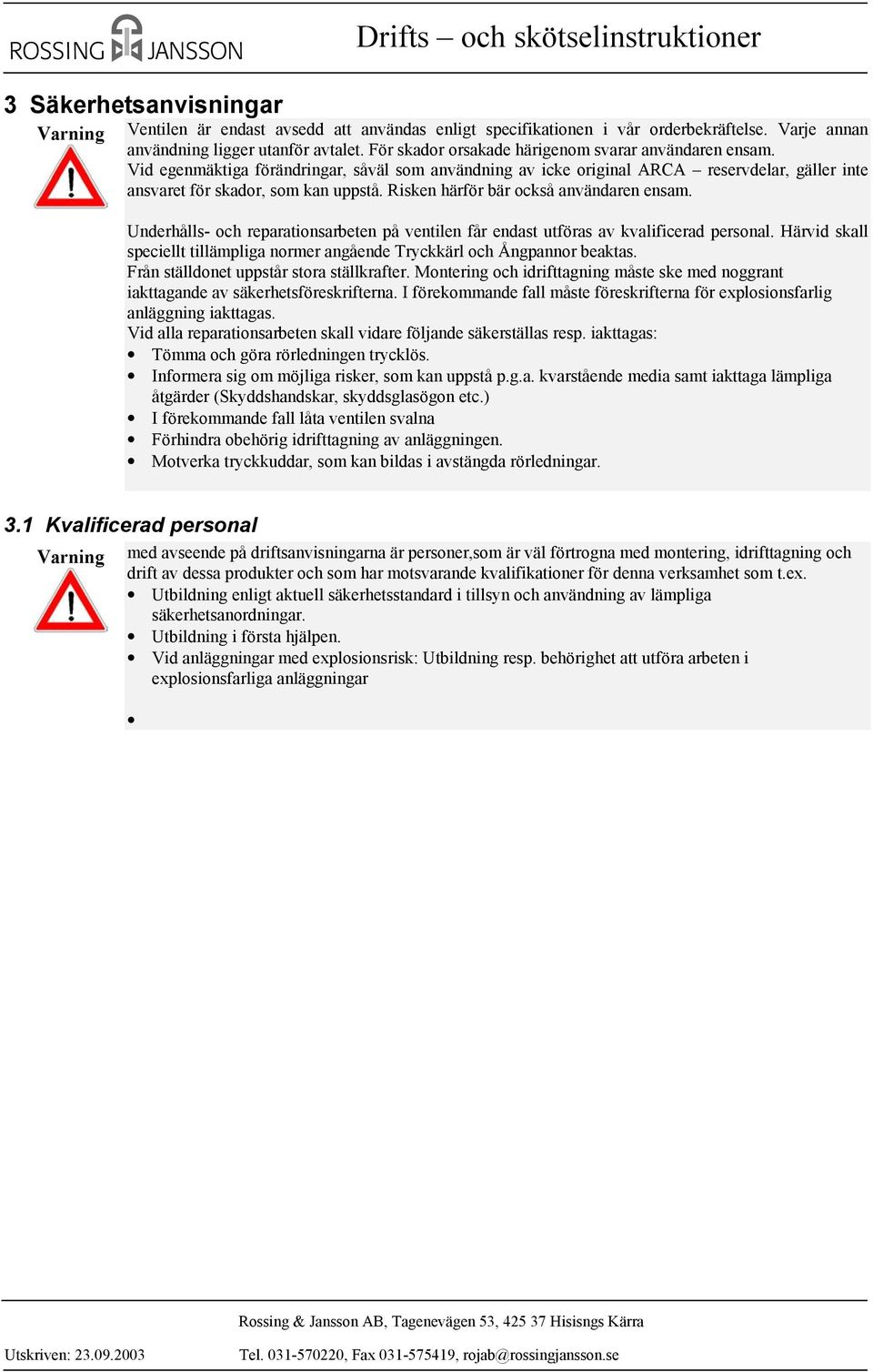

15 3 Säkerhetsanvisningar Drifts och skötselinstruktioner Ventilen är endast avsedd att användas enligt specifikationen i vår orderbekräftelse. Varje annan användning ligger utanför avtalet. För skador orsakade härigenom svarar användaren ensam. Vid egenmäktiga förändringar, såväl som användning av icke original ARCA reservdelar, gäller inte ansvaret för skador, som kan uppstå. Risken härför bär också användaren ensam. Underhålls- och reparationsarbeten på ventilen får endast utföras av kvalificerad personal. Härvid skall speciellt tillämpliga normer angående Tryckkärl och Ångpannor beaktas. Från ställdonet uppstår stora ställkrafter. Montering och idrifttagning måste ske med noggrant iakttagande av säkerhetsföreskrifterna. I förekommande fall måste föreskrifterna för explosionsfarlig anläggning iakttagas. Vid alla reparationsarbeten skall vidare följande säkerställas resp. iakttagas: Tömma och göra rörledningen trycklös. Informera sig om möjliga risker, som kan uppstå p.g.a. kvarstående media samt iakttaga lämpliga åtgärder (Skyddshandskar, skyddsglasögon etc.) I förekommande fall låta ventilen svalna Förhindra obehörig idrifttagning av anläggningen. Motverka tryckkuddar, som kan bildas i avstängda rörledningar. 3.1 Kvalificerad personal med avseende på driftsanvisningarna är personer,som är väl förtrogna med montering, idrifttagning och drift av dessa produkter och som har motsvarande kvalifikationer för denna verksamhet som t.ex. Utbildning enligt aktuell säkerhetsstandard i tillsyn och användning av lämpliga säkerhetsanordningar. Utbildning i första hjälpen. Vid anläggningar med explosionsrisk: Utbildning resp. behörighet att utföra arbeten i explosionsfarliga anläggningar Rossing & Jansson AB, Tagenevägen 53, Hisisngs Kärra Utskriven: Tel , Fax , rojab@rossingjansson.se

16 Drifts och skötselinstruktioner 4 Inbyggnadsställe 5 Inbyggnad Ventilen skall vara åtkomlig från minst en sida. Vid högt montage planera in en brygga eller plattform. Montera lyftanordning från DN 100 Ventilen är försedd med flänsade anslutningar och skall skruvas in i rörledningen. Att beakta: Försiktig Inbyggnads- Rörledning horisontell (normalt) läge Spindel vertikal (normalt) Ställdon över ventilen (normalt) Vid andra inbyggnadslägen måste speciella åtgärder vidtagas för att bära upp vikterna! Ventilen får inte överföra några rörledningskrafter. Före och efter ventilen skall en raksträcka med längden min. 10 x DN inplaneras.avstick och förgreningar är inte tillåtet på dessa sträckor. En förbigångsledning med avstängningsventiler före och efter ventilen rekommenderas. 6 Montering av ställdon Försiktig Ventilen möjliggör påbyggnad av olika ställdon. Diverse montagesatser och kopplingsstycken finns tillgängliga. Vid påbyggnad av elektriska eller hydrauliska ställdon är följande att beakta: Brytning i stänga-riktningen via momentbrytare. Brytning i öppna-riktningen via vägbrytare. 7 Innan första idrifttagning Betning och renspolning Följande tillvägagångssätt rekommenderas: (1) I stället för innergarnityret monteras en spolsats och spolfläns(ar). Demontera ventilen helt, så att endast ventilhuset blir kvar i rörledningen. Montera spolsats i stället för sätet (beställs separat) Montera spolfläns(ar) (beställs separat). Beta och renspola. Demontera spolsats och spolfläns(ar). Rengör ventilen och byt tätningarna. Montera innergarnityret och ventilen komplett. (2) I stället för ventilen byggs en distansbit in i rörledningen. Demontera hela ventilen från rörledningen. (endast vid flänsade ventiler). Bygg in en distansbit i rörledningen. Beta och renspola. Demontera åter distansbiten. Byt tätningar och packningar. Återmontera hela ventilen i rörledningen. Rossing & Jansson AB, Tagenevägen 53, Hisisngs Kärra Utskriven: Tel , Fax , rojab@rossingjansson.se

17 8 Idrifttagning Försiktig 9 Underhåll Drifts och skötselinstruktioner Förhindra temperaturchock! Höj temperaturen långsamt till driftstemperatur. Kontrollera flänsförbandens täthet. Tillvägagångssätt se även DIN2505 / 4.5 Dra åt skruvarna korsvis (Se tabell: Åtdragningsmoment sid. 10) Kontrollera packboxens täthet. Dra åt packboxskruven (Pos.152). undvik att dra åt för hårt ogynnsam och ryckig reglering. 9.1 Skötsel Rengör spindeln (Pos. 50) regelbundet Kör ställdonet till övre ändläget och säkra det där. Rengör spindeln (Pos. 50) med en mjuk duk, använd i varje fall inte slipduk! 9.2 Underhåll Ventilen är i stort sett underhållsfri. Efter längre tids drift eller vid starkt växlande driftsförhållanden, skall vid behov arbetena enligt avsnitt 8 Idrifttagning på sid. 6 genomföras. 9.3 Packboxpackning Vid läckage byts hela packboxsatsen ut. Figur 1 -Packboxpackning- Detalj X [Figur 2] Alternativ packboxpackning PTFE- Detalj X 10 Demontering / Montering av ventilen 10.1 Tillvägagångssätt Beakta anvisningarna enligt avsnitt 3: Säkerhetsanvisningar på sid. 4 Demontera ventilen. Rengör samtliga delar. Montera i omvänd ordning. Med användning av de nya delarna. Byt packningar och tätningar Rossing & Jansson AB, Tagenevägen 53, Hisisngs Kärra Utskriven: Tel , Fax , rojab@rossingjansson.se

18 Drifts och skötselinstruktioner Eventuellt befintliga dynamiskt belastade O-ringar och profilringar sätts i med O-ringsfett, såvida driftsförhållandena tillåter detta. Eventuellt befintliga dynamiskt belastade rengrafitpackningar infettas med ett tunt lager Joudol-fett (Fa. Burgmann), såvida driftsförhållandena tillåter detta. Åtdragningsmoment för skruvförbanden se avsnitt: Åtdragningsmoment på sid. 10 Efter monteringen körs spindeln för hand eller med hjälpenergi mellan övre och undre ändlägena, varvid den varken får rycka eller skrapa emot. I förekommande fall lossas flänsförbindningarna och flänsarna centreras på nytt, varefter de åtdrages igen. Driftsätt ventilen enligt avsnitt 8 Idrifttagning på sid Ställdon Kör ställdonet till mittläge och lås det där. Lossa ställdonet och lyft av det. Beakta ställdonstillverkarens anvisningar Ventilhuslock Skruva av packboxskruven (152). Se Fig. 1 på sidan 6. Lossa skruvarna mellan ventilhuset (1) och ventilhuslocket (2). Försiktig Demontera ventilhuslocket (2). Eventuellt lyfts käglan (26) av tillsammans med ventilhuslocket (2). Dra ut käglan (26) ur locket (2. Krök inte spindeln (50)! 10.4 Packboxpackning Ta bort packningssatsen (156) och grundringen (154). Se även Fig. 1 på sid Glidlagerbussning 10.6 Kägla Dra ut glidlagerbussningen (164) ur packboxskruven (152). Vid montering av glidlagerbussningen (164) beaktas: Belagda sidan mot spindeln (50) vävsidan mot packboxskruven (152) Beroende på utförande är käglan (26) redan demonterad. Dra ut käglan (26) med spindeln (50) ur huset (1). Rossing & Jansson AB, Tagenevägen 53, Hisisngs Kärra Utskriven: Tel , Fax , rojab@rossingjansson.se

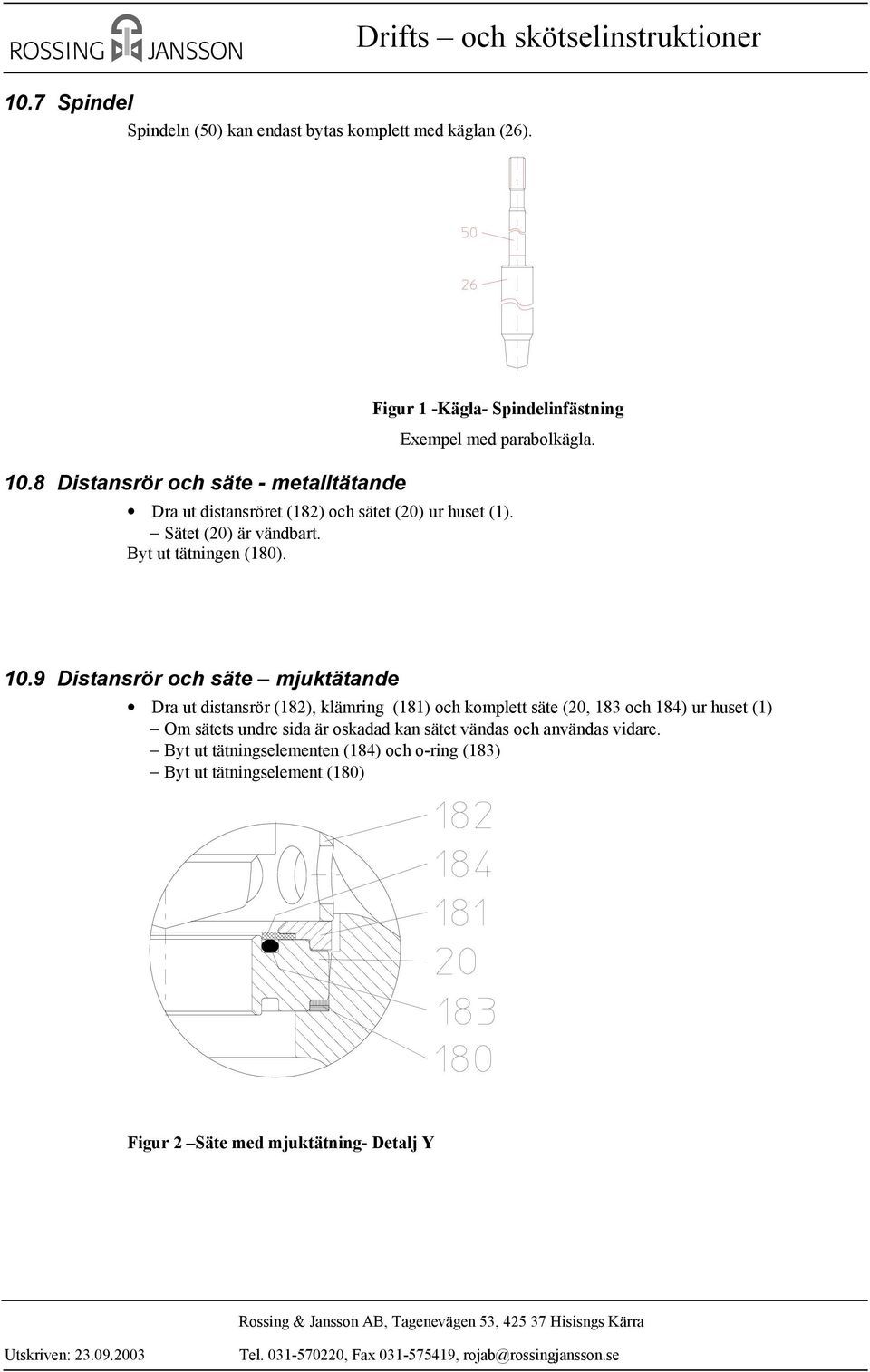

19 Drifts och skötselinstruktioner 10.7 Spindel Spindeln (50) kan endast bytas komplett med käglan (26) Distansrör och säte - metalltätande Figur 1 -Kägla- Spindelinfästning Exempel med parabolkägla. Dra ut distansröret (182) och sätet (20) ur huset (1). Sätet (20) är vändbart. Byt ut tätningen (180) Distansrör och säte mjuktätande Dra ut distansrör (182), klämring (181) och komplett säte (20, 183 och 184) ur huset (1) Om sätets undre sida är oskadad kan sätet vändas och användas vidare. Byt ut tätningselementen (184) och o-ring (183) Byt ut tätningselement (180) Figur 2 Säte med mjuktätning- Detalj Y Rossing & Jansson AB, Tagenevägen 53, Hisisngs Kärra Utskriven: Tel , Fax , rojab@rossingjansson.se

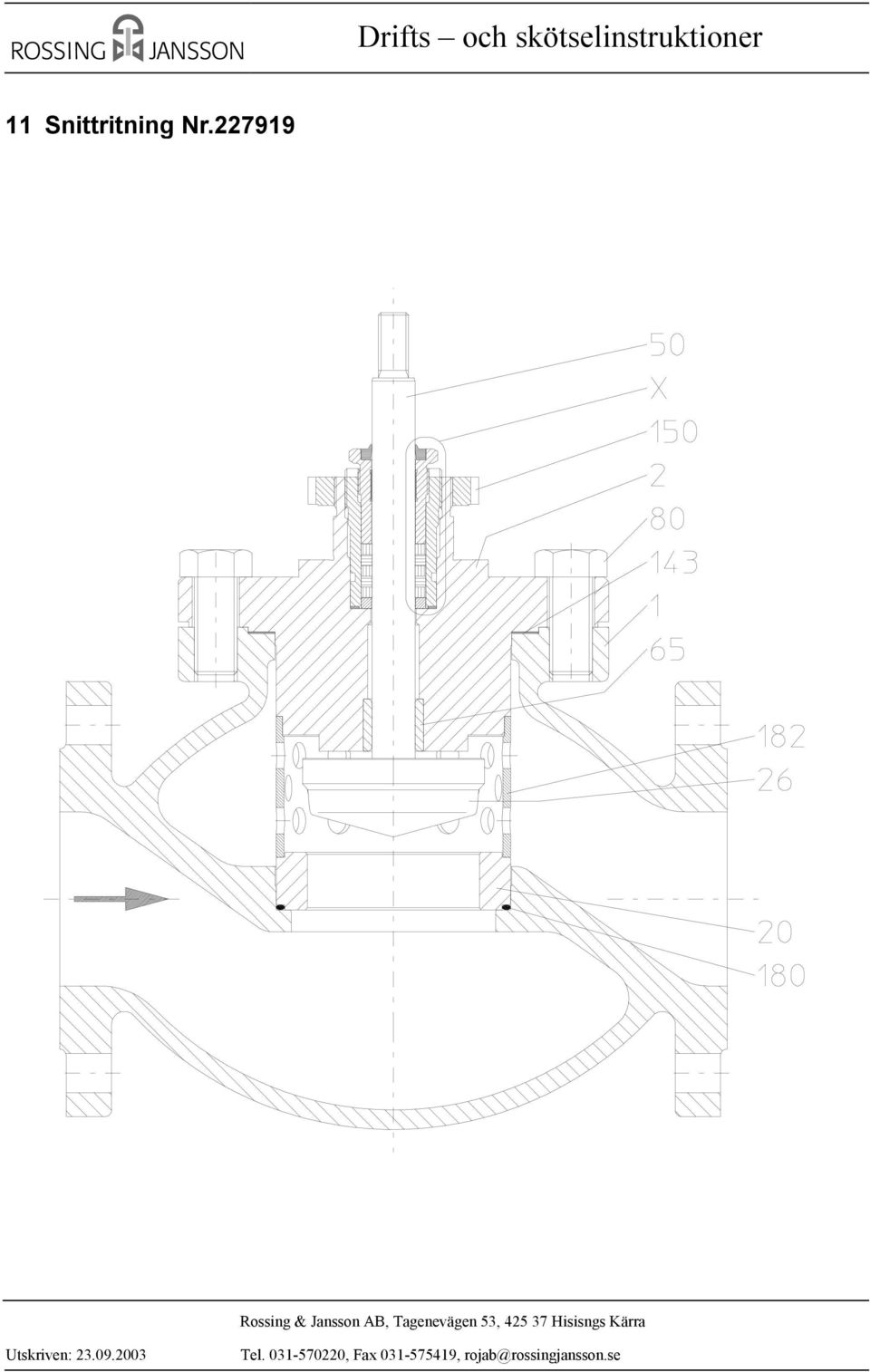

20 Drifts och skötselinstruktioner 11 Snittritning Nr Rossing & Jansson AB, Tagenevägen 53, Hisisngs Kärra Utskriven: Tel , Fax ,

21 Drifts och skötselinstruktioner 12 Stycklista Rekommenderade reservdelar är utmärkta med * Position Benämning 1 Ventilhus 2 Ventilhuslock 20 * Säte 26 * Kägla (kompl.) 50 * Spindel 65 Styrbussning 80 * Skruvar 143 * Tätning 150 Hakmutter 152 Packboxskruv 154 * Grundring 1) 156 * Packboxsats 164 * Glidlagerbussning 166 * O-ring (gäller endast PTFE-packbox) 168 * Tätning 169 Hylsa 180 * Tätningselement 181 Klämring 2) 182 Distansrör 183 * O-ring 2) 184 * Tätningselement 2) 1) Gäller endast vid standard grafitpackbox 2) Gäller endast vid säte med mjuktätning 13 Åtdragningsmoment 13.1 Skruvförbindningar allm. Skruvar enl. DIN933/931/939 Gänga Åtdragningsmoment[Nm] M10 16 M12 30 M16 70 M M M Rossing & Jansson AB, Tagenevägen 53, Hisisngs Kärra Utskriven: Tel , Fax , rojab@rossingjansson.se

22 Enkelsätig ventil hålkägla Typ Ecotrol 08C-L1 DN PN 40 Generella anvisningar Ritn. nr Utskriven: Tel , Fax ,

23 1 Funktionsbeskrivning ssymboler Säkerhetsanvisningar Kvalificerad personal Inbyggnadsställe Inbyggnad Påbyggnad av ställdon Innan första idrifttagning Idrifttagning Underhåll Skötsel Underhåll Packboxpackning Demontering / Montering av ventilen Tillvägagångssätt Ställdon Ventilhuslock Packboxpackning Glidlagerbussning Kägla Spindel Distansrör och säte Snittritning Nr Stycklista Åtdragningsmoment Skruvförband allm Figur 1 -Packboxpackning- Detalj X... 6 Figur 2 -Alternativ packboxpackning PTFE... 6 Figur 3 -Kägla- Spindelinfästning... 8 Utskriven: Tel , Fax , rojab@rossingjansson.se

24 1 Funktionsbeskrivning Denna typ av ventiler används som regel som reglerventil enligt DIN De används för att reducera trycket hos ett media med hjälp av käglan. Ventilen kännetecknas av: En parabolisk kägla, vilken i kombination med sätet är enkelsätigt utförd karaktäristiken bestäms av kägelformen metallisk tätning mellan kägla och säte vid ventilläge 0% trycker en avfasning på käglan mot säteskanten och stänger ventilen Snabbt vändbart / utbytbart säte båda sidor användbara genom att enkelt vända sätet odelade packboxringar efterdragbara 2 ssymboler Fara Säkerhetsanvisningar och varningar tjänar till att avvärja fara för liv och hälsa för användare och underhållspersonal resp. att förhindra sakskador. De framhävs genom de här definierade signalerna. De är dessutom utmärkta med varnings-symboler där de förekommer. De använda varningssymbolerna har följande betydelse: Betyder att skador till döds, svår kroppsskada och/eller avsevärda sakskador kommer att inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Betyder att skador till döds, svår kroppsskada och/eller avsevärda sakskador kan inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Försiktig Betyder att en lättare kroppsskada och/eller en sakskada kan inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Påpekan Är en viktig information om själva produkten och dess handhavande, på vilket särskild uppmärksamhet skall iakttagas. Utskriven: Tel , Fax , rojab@rossingjansson.se

25 3 Säkerhetsanvisningar Ventilen är endast avsedd att användas enligt specifikationen i vår orderbekräftelse. Varje annan användning ligger utanför avtalet. För skador orsakade härigenom svarar användaren ensam. Vid egenmäktiga förändringar, såväl som användning av icke original ARCA reservdelar, gäller inte ansvaret för skador, som kan uppstå. Risken härför bär också användaren ensam. Underhålls- och reparationsarbeten på ventilen får endast utföras av kvalificerad personal. Härvid skall speciellt tillämpliga normer angående Tryckkärl och Ångpannor beaktas. Från ställdonet uppstår stora ställkrafter. Montering och idrifttagning måste ske med noggrant iakttagande av säkerhetsföreskrifterna. I förekommande fall måste föreskrifterna för explosionsfarlig anläggning iakttagas. Vid alla reparationsarbeten skall vidare följande säkerställas resp. iakttagas: Tömma och göra rörledningen trycklös. Informera sig om möjliga risker, som kan uppstå p.g.a. kvarstående media samt iakttaga lämpliga åtgärder (Skyddshandskar, skyddsglasögon etc.) I förekommande fall låta ventilen svalna Förhindra obehörig idrifttagning av anläggningen. Motverka tryckkuddar, som kan bildas i avstängda rörledningar. 3.1 Kvalificerad personal med avseende på driftsanvisningarna är personer,som är väl förtrogna med montering, idrifttagning och drift av dessa produkter och som har motsvarande kvalifikationer för denna verksamhet som t.ex. Utbildning enligt aktuell säkerhetsstandard i tillsyn och användning av lämpliga säkerhetsanordningar. Utbildning i första hjälpen. Vid anläggningar med explosionsrisk: Utbildning resp. behörighet att utföra arbeten i explosionsfarliga anläggningar Utskriven: Tel , Fax , rojab@rossingjansson.se

26 4 Inbyggnadsställe 5 Inbyggnad Ventilen skall vara åtkomlig från minst en sida. Vid högt montage planera in en brygga eller plattform. Montera lyftanordning från DN 100 Ventilen är försedd med flänsade anslutningar och skall skruvas in i rörledningen. Att beakta: Försiktig Inbyggnads- Rörledning horisontell (normalt) läge Spindel vertikal (normalt) Ställdon över ventilen (normalt) Vid andra inbyggnadslägen måste speciella åtgärder vidtagas för att bära upp vikterna! Ventilen får inte överföra några rörledningskrafter. Före och efter ventilen skall en raksträcka med längden min. 10 x DN inplaneras.avstick och förgreningar är inte tillåtet på dessa sträckor. En förbigångsledning med avstängningsventiler före och efter ventilen rekommenderas. 6 Montering av ställdon Försiktig Ventilen möjliggör påbyggnad av olika ställdon. Diverse montagesatser och kopplingsstycken finns tillgängliga. Vid påbyggnad av elektriska eller hydrauliska ställdon är följande att beakta: Brytning i stänga-riktningen via momentbrytare. Brytning i öppna-riktningen via vägbrytare. 7 Innan första idrifttagning Betning och renspolning Följande tillvägagångssätt rekommenderas: (1) I stället för innergarnityret monteras en spolsats och spolfläns(ar). Demontera ventilen helt, så att endast ventilhuset blir kvar i rörledningen. Montera spolsats i stället för sätet (beställs separat) Montera spolfläns(ar) (beställs separat). Beta och renspola. Demontera spolsats och spolfläns(ar). Rengör ventilen och byt tätningarna. Montera innergarnityret och ventilen komplett. (2) I stället för ventilen byggs en distansbit in i rörledningen. Demontera hela ventilen från rörledningen. (endast vid flänsade ventiler). Bygg in en distansbit i rörledningen. Beta och renspola. Demontera åter distansbiten. Byt tätningar och packningar. Återmontera hela ventilen i rörledningen. Utskriven: Tel , Fax , rojab@rossingjansson.se

27 8 Idrifttagning Försiktig 9 Underhåll Förhindra temperaturchock! Höj temperaturen långsamt till driftstemperatur. Kontrollera flänsförbandens täthet. Tillvägagångssätt se även DIN2505 / 4.5 Dra åt skruvarna korsvis (Se tabell: Åtdragningsmoment sid. 10) Kontrollera packboxens täthet. Dra åt packboxskruven (Pos.152). undvik att dra åt för hårt ogynnsam och ryckig reglering. 9.1 Skötsel Rengör spindeln (Pos. 50) regelbundet Kör ställdonet till övre ändläget och säkra det där. Rengör spindeln (Pos. 50) med en mjuk duk, använd i varje fall inte slipduk! 9.2 Underhåll Ventilen är i stort sett underhållsfri. Efter längre tids drift eller vid starkt växlande driftsförhållanden, skall vid behov arbetena enligt avsnitt 8 Idrifttagning på sid. 6 genomföras. 9.3 Packboxpackning Vid läckage byts hela packboxsatsen ut. Figur 1 -Packboxpackning- Detalj X Figur 2 Alternativ packboxpackning- Detalj X 10 Demontering / Montering av ventilen 10.1 Tillvägagångssätt Beakta anvisningarna enligt avsnitt 3: Säkerhetsanvisningar på sid. 4 Demontera ventilen. Rengör samtliga delar. Montera i omvänd ordning. Med användning av de nya delarna. Byt packningar och tätningar Utskriven: Tel , Fax , rojab@rossingjansson.se

28 Eventuellt befintliga dynamiskt belastade O-ringar och profilringar sätts i med O-ringsfett, såvida driftsförhållandena tillåter detta. Eventuellt befintliga dynamiskt belastade rengrafitpackningar infettas med ett tunt lager Joudolfett (Fa. Burgmann), såvida driftsförhållandena tillåter detta. Åtdragningsmoment för skruvförbanden se avsnitt: Åtdragningsmoment på sid. 10 Efter monteringen körs spindeln för hand eller med hjälpenergi mellan övre och undre ändlägena, varvid den varken får rycka eller skrapa emot. I förekommande fall lossas flänsförbindningarna och flänsarna centreras på nytt, varefter de åtdrages igen. Driftsätt ventilen enligt avsnitt 8 Idrifttagning på sid Ställdon Kör ställdonet till mittläge och lås det där. Lossa ställdonet och lyft av det. Beakta ställdonstillverkarens anvisningar Ventilhuslock Skruva av packboxskruven (152). Se Fig. 1 på sidan 6. Försiktig Demontera ventilhuslocket (2). Eventuellt lyfts käglan (26) av tillsammans med ventilhuslocket (2). Dra ut käglan (26) ur locket (2). Krök inte spindeln (50)! 10.4 Packboxpackning Ta bort packningssatsen (156) och grundringen (154). Se även Fig. 1 på sid Glidlagerbussning 10.6 Kägla Dra ut glidlagerbussningen (164) ur packboxskruven (152). Vid montering av glidlagerbussningen (164) beaktas: Belagda sidan mot spindeln (50) vävsidan mot packboxskruven (152) Beroende på utförande är käglan (26) redan demonterad. Dra ut käglan (26) med spindeln (50) ur huset (1). Utskriven: Tel , Fax , rojab@rossingjansson.se

29 10.7 Spindel Spindeln (50) är utbytbar Börja med att lossa och ta bort muttern (57). Dra ut spindeln (50) ur käglan (26) Distansrör och säte Figur 3 -Kägel- och spindelinfästning Exempel med hålkägla Dra ut distansröret (182) och sätet (20) ur huset (1). Sätet (20) är vändbart. Byt ut tätningen (180). Utskriven: Tel , Fax , rojab@rossingjansson.se

30 11 Snittritning nr Utskriven: Tel , Fax ,

31 12 Stycklista Rekommenderade reservdelar är utmärkta med * Position Benämning 1 Ventilhus 2 Ventilhuslock 20 * Säte 26 * Kägla (kompl.) 50 * Spindel 65 Styrbussning 1) 80 * Skruvar 143 * Tätning 152 Packboxskruv 154 * Grundring 3) 156 * Packboxsats 164 * Glidlagerbussning 165 * Glidlagerbussning 2) 166 * O-ring 2) 180 * Tätningselement 182 Distansrör 1) Gäller standard med grafitpackbox, ersätts vid PTFE packbox med pos ) Gäller endast med PTFE packbox, (pos. 165 ersätter pos, 65) 3) Gäller endast vid standard grafitpackbox 13 Åtdragningsmoment 13.1 Skruvförbindningar allm. Skruvar enl. DIN933/931/939 Gänga Åtdragningsmoment[Nm] M10 16 M12 30 M16 70 M M M Utskriven: Tel , Fax , rojab@rossingjansson.se

32 Enkelsätig ventil hålkägla Typ Ecotrol 08C-L1 DN PN 40 Generella anvisningar Ritn. nr Utskriven: Tel , Fax

33 1 Funktionsbeskrivning ssymboler Säkerhetsanvisningar Kvalificerad personal Inbyggnadsställe Inbyggnad Montering av ställdon Innan första idrifttagning Idrifttagning Underhåll Skötsel Underhåll Packboxpackning Demontering / Montering av ventilen Tillvägagångssätt Ställdon Ventilhuslock Packboxpackning Glidlagerbussning Kägla Spindel Distansrör och säte Snittritning nr Stycklista Åtdragningsmoment Skruvförbindningar allm Figur 1 -Packboxpackning- Detalj X... 6 Figur 2 -Alternativ packboxpackning PTFE... 6 Figur 3 -Kägla- Spindelinfästning... 8 Utskriven: Tel , Fax rojab@rossingjansson.se

34 1 Funktionsbeskrivning Denna typ av ventiler används som regel som reglerventil enligt DIN De används för att reducera trycket hos ett media med hjälp av käglan. Ventilen kännetecknas av: En parabolisk kägla, vilken i kombination med sätet är enkelsätigt utförd karaktäristiken bestäms av kägelformen metallisk tätning mellan kägla och säte vid ventilläge 0% trycker en avfasning på käglan mot säteskanten och stänger ventilen Snabbt vändbart / utbytbart säte båda sidor användbara genom att enkelt vända sätet odelade packboxringar efterdragbara 2 ssymboler Fara Säkerhetsanvisningar och varningar tjänar till att avvärja fara för liv och hälsa för användare och underhållspersonal resp. att förhindra sakskador. De framhävs genom de här definierade signalerna. De är dessutom utmärkta med varningssymboler där de förekommer. De använda varningssymbolerna har följande betydelse: Betyder att skador till döds, svår kroppsskada och/eller avsevärda sakskador kommer att inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Betyder att skador till döds, svår kroppsskada och/eller avsevärda sakskador kan inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Försiktig Betyder att en lättare kroppsskada och/eller en sakskada kan inträffa, om inte de angivna föreskrifterna iakttages och åtföljes. Påpekan Är en viktig information om själva produkten och dess handhavande, på vilket särskild uppmärksamhet skall iakttagas. Utskriven: Tel , Fax rojab@rossingjansson.se

35 3 Säkerhetsanvisningar Ventilen är endast avsedd att användas enligt specifikationen i vår orderbekräftelse. Varje annan användning ligger utanför avtalet. För skador orsakade härigenom svarar användaren ensam. Vid egenmäktiga förändringar, såväl som användning av icke original ARCA reservdelar, gäller inte ansvaret för skador, som kan uppstå. Risken härför bär också användaren ensam. Underhålls- och reparationsarbeten på ventilen får endast utföras av kvalificerad personal. Härvid skall speciellt tillämpliga normer angående Tryckkärl och Ångpannor beaktas. Från ställdonet uppstår stora ställkrafter. Montering och idrifttagning måste ske med noggrant iakttagande av säkerhetsföreskrifterna. I förekommande fall måste föreskrifterna för explosionsfarlig anläggning iakttagas. Vid alla reparationsarbeten skall vidare följande säkerställas resp. iakttagas: Tömma och göra rörledningen trycklös. Informera sig om möjliga risker, som kan uppstå p.g.a. kvarstående media samt iakttaga lämpliga åtgärder (Skyddshandskar, skyddsglasögon etc.) I förekommande fall låta ventilen svalna Förhindra obehörig idrifttagning av anläggningen. Motverka tryckkuddar, som kan bildas i avstängda rörledningar. 3.1 Kvalificerad personal med avseende på driftsanvisningarna är personer,som är väl förtrogna med montering, idrifttagning och drift av dessa produkter och som har motsvarande kvalifikationer för denna verksamhet som t.ex. Utbildning enligt aktuell säkerhetsstandard i tillsyn och användning av lämpliga säkerhetsanordningar. Utbildning i första hjälpen. Vid anläggningar med explosionsrisk: Utbildning resp. behörighet att utföra arbeten i explosionsfarliga anläggningar Utskriven: Tel , Fax rojab@rossingjansson.se

36 4 Inbyggnadsställe 5 Inbyggnad Ventilen skall vara åtkomlig från minst en sida. Vid högt montage planera in en brygga eller plattform. Montera lyftanordning från DN 100 Ventilen är försedd med flänsade anslutningar och skall skruvas in i rörledningen. Att beakta: Försiktig Inbyggnads- Rörledning horisontell (normalt) läge Spindel vertikal (normalt) Ställdon över ventilen (normalt) Vid andra inbyggnadslägen måste speciella åtgärder vidtagas för att bära upp vikterna! Ventilen får inte överföra några rörledningskrafter. Före och efter ventilen skall en raksträcka med längden min. 10 x DN inplaneras.avstick och förgreningar är inte tillåtet på dessa sträckor. En förbigångsledning med avstängningsventiler före och efter ventilen rekommenderas. 6 Montering av ställdon Försiktig Ventilen möjliggör påbyggnad av olika ställdon. Diverse montagesatser och kopplingsstycken finns tillgängliga. Vid påbyggnad av elektriska eller hydrauliska ställdon är följande att beakta: Brytning i stänga-riktningen via momentbrytare. Brytning i öppna-riktningen via vägbrytare. 7 Innan första idrifttagning Betning och renspolning Följande tillvägagångssätt rekommenderas: (1) I stället för innergarnityret monteras en spolsats och spolfläns(ar). Demontera ventilen helt, så att endast ventilhuset blir kvar i rörledningen. Montera spolsats i stället för sätet (beställs separat) Montera spolfläns(ar) (beställs separat). Beta och renspola. Demontera spolsats och spolfläns(ar). Rengör ventilen och byt tätningarna. Montera innergarnityret och ventilen komplett. (2) I stället för ventilen byggs en distansbit in i rörledningen. Demontera hela ventilen från rörledningen. (endast vid flänsade ventiler). Bygg in en distansbit i rörledningen. Beta och renspola. Demontera åter distansbiten. Byt tätningar och packningar. Återmontera hela ventilen i rörledningen. Utskriven: Tel , Fax rojab@rossingjansson.se

37 8 Idrifttagning Försiktig 9 Underhåll Förhindra temperaturchock! Höj temperaturen långsamt till driftstemperatur. Kontrollera flänsförbandens täthet. Tillvägagångssätt se även DIN2505 / 4.5 Dra åt skruvarna korsvis (Se tabell: Åtdragningsmoment sid. 10) Kontrollera packboxens täthet. Dra åt packboxskruven (Pos.152). undvik att dra åt för hårt ogynnsam och ryckig reglering. 9.1 Skötsel Rengör spindeln (Pos. 50) regelbundet Kör ställdonet till övre ändläget och säkra det där. Rengör spindeln (Pos. 50) med en mjuk duk, använd i varje fall inte slipduk! 9.2 Underhåll Ventilen är i stort sett underhållsfri. Efter längre tids drift eller vid starkt växlande driftsförhållanden, skall vid behov arbetena enligt avsnitt 8 Idrifttagning på sid. 6 genomföras. 9.3 Packboxpackning Vid läckage byts hela packboxsatsen ut. Figur 1 -Packboxpackning- Detalj X Figur 2 Alternativ packboxpackning PTFE- Detalj X 10 Demontering / Montering av ventilen 10.1 Tillvägagångssätt Beakta anvisningarna enligt avsnitt 3: Säkerhetsanvisningar på sid. 4 Demontera ventilen. Rengör samtliga delar. Montera i omvänd ordning. Med användning av de nya delarna. Byt packningar och tätningar Utskriven: Tel , Fax rojab@rossingjansson.se

38 Eventuellt befintliga dynamiskt belastade O-ringar och profilringar sätts i med O-ringsfett, såvida driftsförhållandena tillåter detta. Eventuellt befintliga dynamiskt belastade rengrafitpackningar infettas med ett tunt lager Joudol-fett (Fa. Burgmann), såvida driftsförhållandena tillåter detta. Åtdragningsmoment för skruvförbanden se avsnitt: Åtdragningsmoment på sid. 10 Efter monteringen körs spindeln för hand eller med hjälpenergi mellan övre och undre ändlägena, varvid den varken får rycka eller skrapa emot. I förekommande fall lossas flänsförbindningarna och flänsarna centreras på nytt, varefter de åtdrages igen. Driftsätt ventilen enligt avsnitt 8 Idrifttagning på sid Ställdon Kör ställdonet till mittläge och lås det där. Lossa ställdonet och lyft av det. Beakta ställdonstillverkarens anvisningar Ventilhuslock Skruva av packboxskruven (152). Se Fig. 1 på sidan 6. Lossa skruvarna mellan ventilhuset (1) och ventilhuslocket (2). Försiktig Demontera ventilhuslocket (2). Eventuellt lyfts käglan (26) av tillsammans med ventilhuslocket (2). Dra ut käglan (26) ur locket (2. Krök inte spindeln (50)! 10.4 Packboxpackning Ta bort packningssatsen (156) och grundringen (154). Se även Fig. 1 på sid Glidlagerbussning 10.6 Kägla Dra ut glidlagerbussningen (164) ur packboxskruven (152). Vid montering av glidlagerbussningen (164) beaktas: Belagda sidan mot spindeln (50) vävsidan mot packboxskruven (152) Beroende på utförande är käglan (26) redan demonterad. Dra ut käglan (26) med spindeln (50) ur huset (1). Utskriven: Tel , Fax rojab@rossingjansson.se

39 10.7 Spindel Spindeln (50) är utbytbar. Börja med att lossa och ta bort muttern (57) Dra ut spindeln (50) ur käglan (26) 10.8 Distansrör och säte Figur 3 -Kägla- Spindelinfästning Exempel med hålkägla. Dra ut distansröret (182) och sätet (20) ur huset (1). Sätet (20) är vändbart. Byt ut tätningen (180). Utskriven: Tel , Fax rojab@rossingjansson.se

40 11 Snittritning nr Utskriven: Tel , Fax

41 12 Stycklista Rekommenderade reservdelar är utmärkta med * Position Benämning 1 Ventilhus 2 Ventilhuslock 20 * Säte 26 * Kägla (kompl.) 50 * Spindel 65 Styrbussning 80 * Skruvar 143 * Tätning 150 Hakmutter 152 Packboxskruv 154 * Grundring 1) 156 * Packboxsats 164 * Glidlagerbussning 166 * O-ring 2) 168 * Tätning 169 Hylsa 180 * Tätningselement 182 Distansrör 1) Gäller endast vid standard grafitbox 2) Gäller endast PTFE-packbox 13 Åtdragningsmoment 13.1 Skruvförbindningar allm. Skruvar enl. DIN933/931/939 Gänga Åtdragningsmoment[Nm] M10 16 M12 30 M16 70 M M M Utskriven: Tel , Fax rojab@rossingjansson.se
