1 2007:3 Hovdala slott hus E, L329 Antikvarisk kontroll, Kristina Nilén Regionmuseet Kristianstad Landsantikvarien i Skåne

2

3 Rapport 2007:3 Hovdala slott hus E, L329 - förstärkningsåtgärder Antikvarisk kontroll, Brönnestad socken, 1031 Hässleholms kommun Skåne län Kristina Nilén

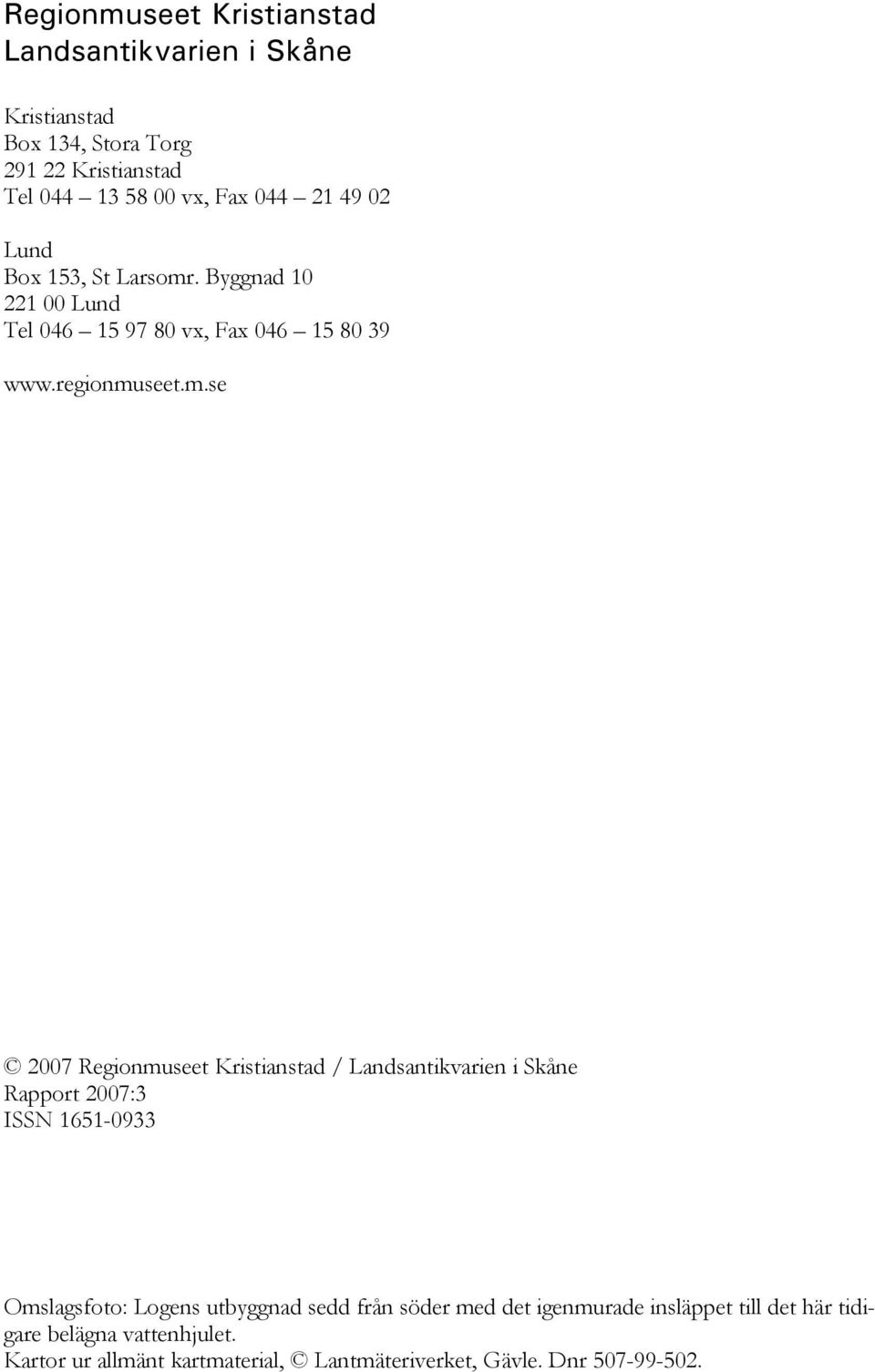

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2007:3 ISSN Omslagsfoto: Logens utbyggnad sedd från söder med det igenmurade insläppet till det här tidigare belägna vattenhjulet. Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

5 Hovdala slott hus E, L329 - förstärkningsåtgärder Innehåll Sammanfattning av utförda åtgärder 5 Administrativa uppgifter 5 Byggnadshistorik med relevans för ärendet 6 Utförda åtgärder 6 Tillkommande arbeten 7 Övrigt 7 Avvikelser från arbetshandlingar 7 Kulturhistorisk bedömning av utförda åtgärder 7 Iakttagelser under restaureringen 8 Övriga handlingar med relevans för ärendet 8 Bildbilaga 9

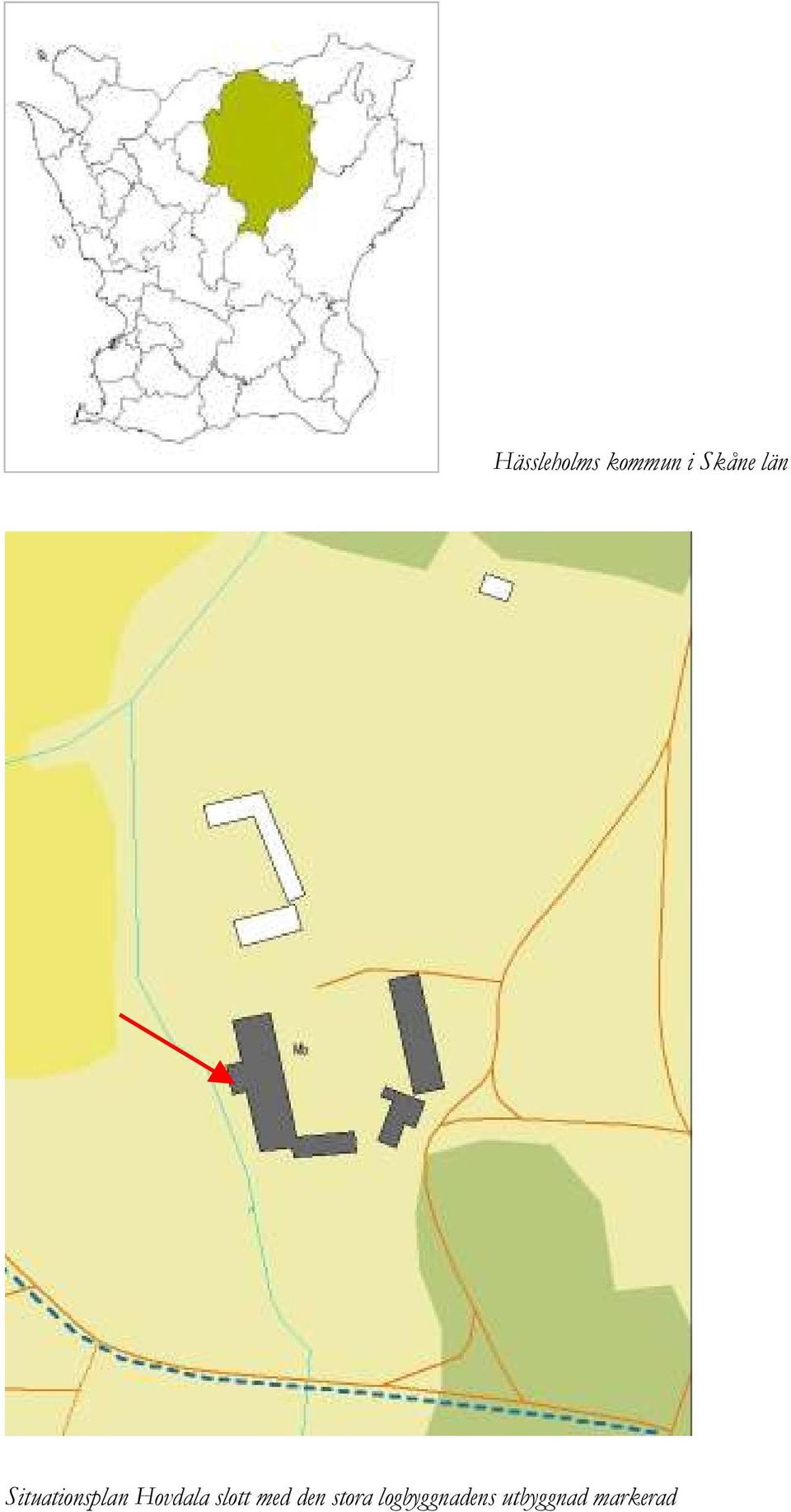

6 Hässleholms kommun i Skåne län Situationsplan Hovdala slott med den stora logbyggnadens utbyggnad markerad

7 Hovdala hus E, L329 - förstärkningsåtgärder Sammanfattning av utförda åtgärder Sedan det uppdagats att sprickbildning i murverket till logens utbyggnad åt väster accelererat, samt efter utredning av skadebild och dess orsak, togs beslut om förstärkningsåtgärder. I första hand har åtgärden vidtagits för att stoppa den utåtgående rörelsen, men är även ett försök att stoppa murens fortsatta rörelse neråt (mot Hovdalaån). En stor ankarplatta bestående av 10 ton betong har avlägsnats och äldre jord- och rivningsmassor har schaktats ur utbyggnadens norra del. En ny långsträckt ankarplatta göts inne i rummet under golvnivå, där två stag förankrats för att sedan appliceras genom gavelmuren åt väster. Ett stag har placerats synligt ca 2,5 m över golvnivå, förankrat i stålbalk placerad i lutning bakom murpartiet där utbyggnaden ansluter till loglängan. Administrativa uppgifter Objekt Hovdala slott hus E, loglängans utbyggnad åt väster Socken Brönnestad socken Kommun Hässleholms kommun Arbetshandlingar Mats Persson, Tyréns, RAÄ:s beslut , dnr: Byggherre/beställare Statens fastighetsverk Byggledare/arkitekt Tommy Norlin Konsulter Tyréns Entreprenörer Folkes Bygg Antikvarisk kontrollant Regionmuseet Kristianstad/Landsantikvarien i Skåne genom Kristina Nilén Byggnadstid dec 2006 jan 2007, lagningsarbeten våren 2007 Slutbesiktning

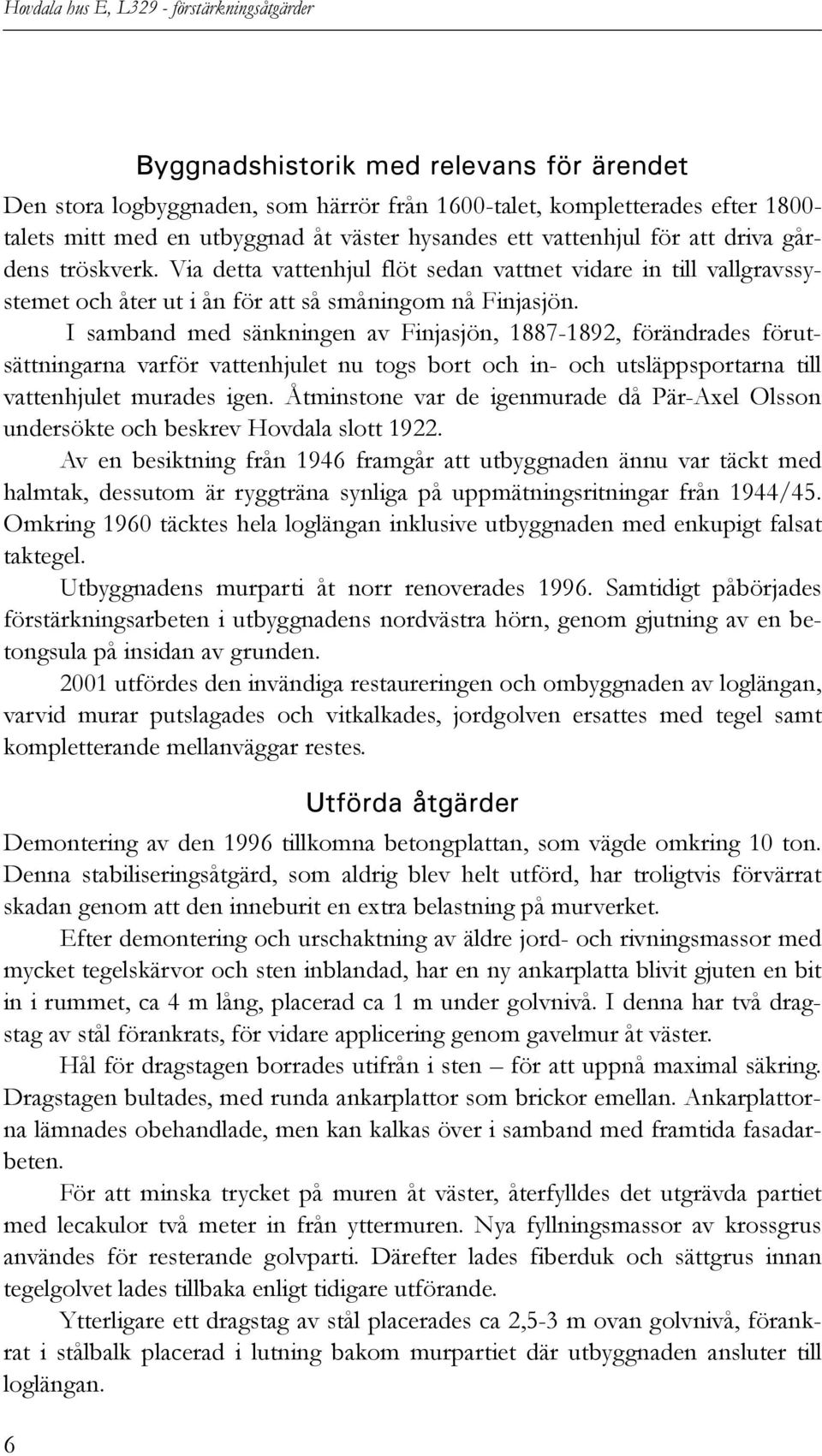

8 Hovdala hus E, L329 - förstärkningsåtgärder 6 Byggnadshistorik med relevans för ärendet Den stora logbyggnaden, som härrör från 1600-talet, kompletterades efter talets mitt med en utbyggnad åt väster hysandes ett vattenhjul för att driva gårdens tröskverk. Via detta vattenhjul flöt sedan vattnet vidare in till vallgravssystemet och åter ut i ån för att så småningom nå Finjasjön. I samband med sänkningen av Finjasjön, , förändrades förutsättningarna varför vattenhjulet nu togs bort och in- och utsläppsportarna till vattenhjulet murades igen. Åtminstone var de igenmurade då Pär-Axel Olsson undersökte och beskrev Hovdala slott Av en besiktning från 1946 framgår att utbyggnaden ännu var täckt med halmtak, dessutom är ryggträna synliga på uppmätningsritningar från 1944/45. Omkring 1960 täcktes hela loglängan inklusive utbyggnaden med enkupigt falsat taktegel. Utbyggnadens murparti åt norr renoverades Samtidigt påbörjades förstärkningsarbeten i utbyggnadens nordvästra hörn, genom gjutning av en betongsula på insidan av grunden utfördes den invändiga restaureringen och ombyggnaden av loglängan, varvid murar putslagades och vitkalkades, jordgolven ersattes med tegel samt kompletterande mellanväggar restes. Utförda åtgärder Demontering av den 1996 tillkomna betongplattan, som vägde omkring 10 ton. Denna stabiliseringsåtgärd, som aldrig blev helt utförd, har troligtvis förvärrat skadan genom att den inneburit en extra belastning på murverket. Efter demontering och urschaktning av äldre jord- och rivningsmassor med mycket tegelskärvor och sten inblandad, har en ny ankarplatta blivit gjuten en bit in i rummet, ca 4 m lång, placerad ca 1 m under golvnivå. I denna har två dragstag av stål förankrats, för vidare applicering genom gavelmur åt väster. Hål för dragstagen borrades utifrån i sten för att uppnå maximal säkring. Dragstagen bultades, med runda ankarplattor som brickor emellan. Ankarplattorna lämnades obehandlade, men kan kalkas över i samband med framtida fasadarbeten. För att minska trycket på muren åt väster, återfylldes det utgrävda partiet med lecakulor två meter in från yttermuren. Nya fyllningsmassor av krossgrus användes för resterande golvparti. Därefter lades fiberduk och sättgrus innan tegelgolvet lades tillbaka enligt tidigare utförande. Ytterligare ett dragstag av stål placerades ca 2,5-3 m ovan golvnivå, förankrat i stålbalk placerad i lutning bakom murpartiet där utbyggnaden ansluter till loglängan.

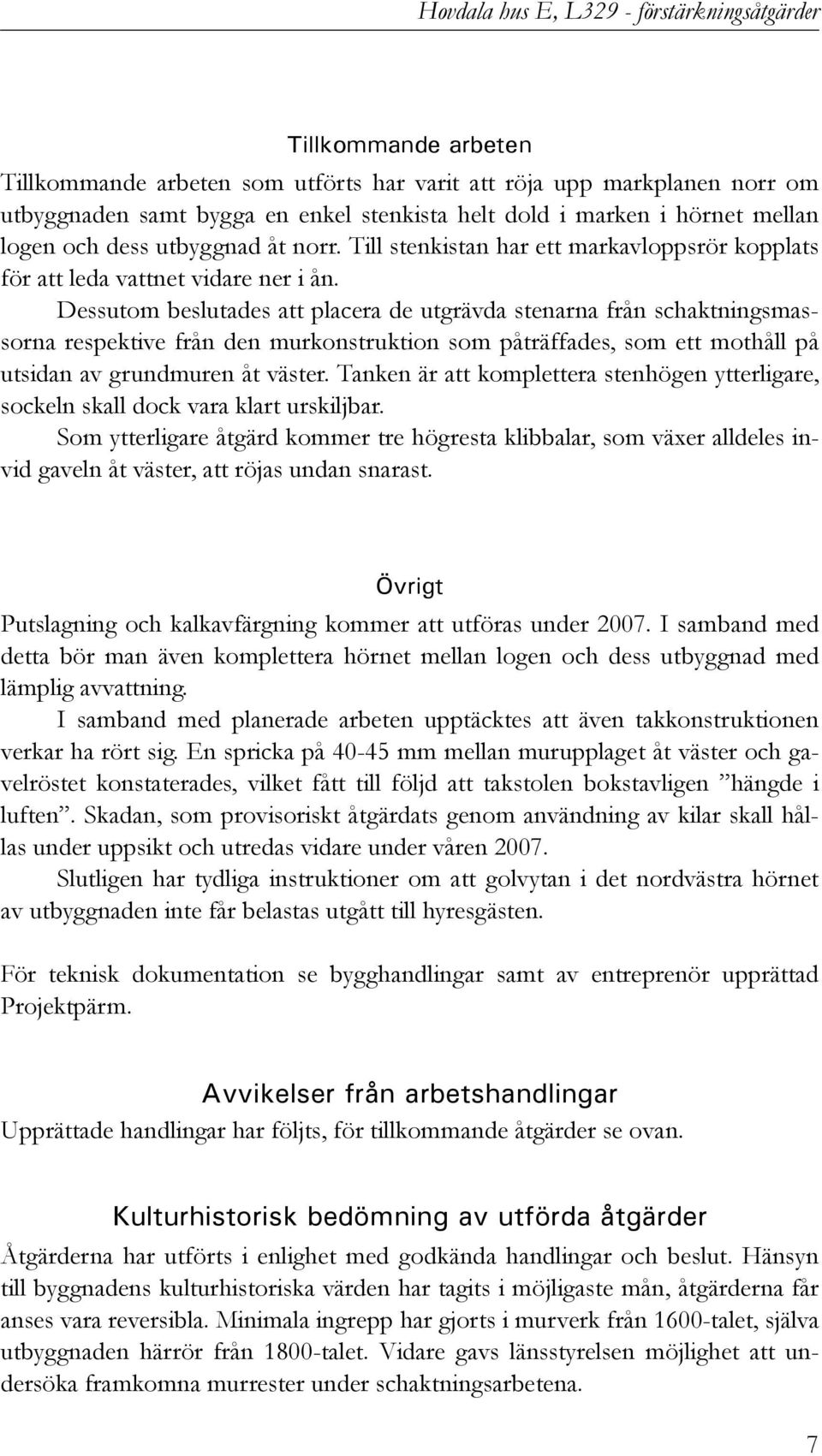

9 Hovdala hus E, L329 - förstärkningsåtgärder Tillkommande arbeten Tillkommande arbeten som utförts har varit att röja upp markplanen norr om utbyggnaden samt bygga en enkel stenkista helt dold i marken i hörnet mellan logen och dess utbyggnad åt norr. Till stenkistan har ett markavloppsrör kopplats för att leda vattnet vidare ner i ån. Dessutom beslutades att placera de utgrävda stenarna från schaktningsmassorna respektive från den murkonstruktion som påträffades, som ett mothåll på utsidan av grundmuren åt väster. Tanken är att komplettera stenhögen ytterligare, sockeln skall dock vara klart urskiljbar. Som ytterligare åtgärd kommer tre högresta klibbalar, som växer alldeles invid gaveln åt väster, att röjas undan snarast. Övrigt Putslagning och kalkavfärgning kommer att utföras under I samband med detta bör man även komplettera hörnet mellan logen och dess utbyggnad med lämplig avvattning. I samband med planerade arbeten upptäcktes att även takkonstruktionen verkar ha rört sig. En spricka på mm mellan murupplaget åt väster och gavelröstet konstaterades, vilket fått till följd att takstolen bokstavligen hängde i luften. Skadan, som provisoriskt åtgärdats genom användning av kilar skall hållas under uppsikt och utredas vidare under våren Slutligen har tydliga instruktioner om att golvytan i det nordvästra hörnet av utbyggnaden inte får belastas utgått till hyresgästen. För teknisk dokumentation se bygghandlingar samt av entreprenör upprättad Projektpärm. Avvikelser från arbetshandlingar Upprättade handlingar har följts, för tillkommande åtgärder se ovan. Kulturhistorisk bedömning av utförda åtgärder Åtgärderna har utförts i enlighet med godkända handlingar och beslut. Hänsyn till byggnadens kulturhistoriska värden har tagits i möjligaste mån, åtgärderna får anses vara reversibla. Minimala ingrepp har gjorts i murverk från 1600-talet, själva utbyggnaden härrör från 1800-talet. Vidare gavs länsstyrelsen möjlighet att undersöka framkomna murrester under schaktningsarbetena. 7

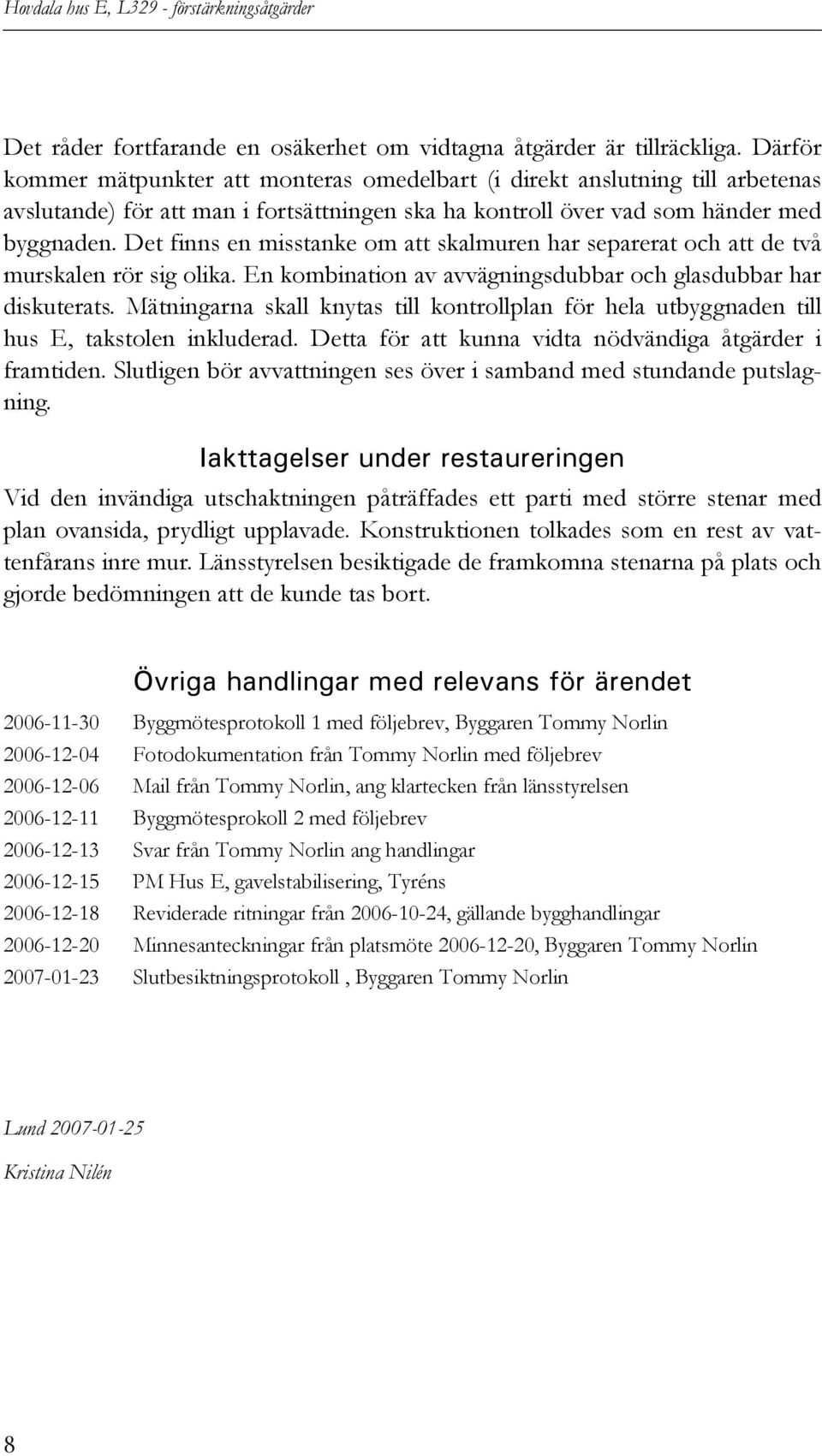

10 Hovdala hus E, L329 - förstärkningsåtgärder Det råder fortfarande en osäkerhet om vidtagna åtgärder är tillräckliga. Därför kommer mätpunkter att monteras omedelbart (i direkt anslutning till arbetenas avslutande) för att man i fortsättningen ska ha kontroll över vad som händer med byggnaden. Det finns en misstanke om att skalmuren har separerat och att de två murskalen rör sig olika. En kombination av avvägningsdubbar och glasdubbar har diskuterats. Mätningarna skall knytas till kontrollplan för hela utbyggnaden till hus E, takstolen inkluderad. Detta för att kunna vidta nödvändiga åtgärder i framtiden. Slutligen bör avvattningen ses över i samband med stundande putslagning. Iakttagelser under restaureringen Vid den invändiga utschaktningen påträffades ett parti med större stenar med plan ovansida, prydligt upplavade. Konstruktionen tolkades som en rest av vattenfårans inre mur. Länsstyrelsen besiktigade de framkomna stenarna på plats och gjorde bedömningen att de kunde tas bort. Övriga handlingar med relevans för ärendet Byggmötesprotokoll 1 med följebrev, Byggaren Tommy Norlin Fotodokumentation från Tommy Norlin med följebrev Mail från Tommy Norlin, ang klartecken från länsstyrelsen Byggmötesprokoll 2 med följebrev Svar från Tommy Norlin ang handlingar PM Hus E, gavelstabilisering, Tyréns Reviderade ritningar från , gällande bygghandlingar Minnesanteckningar från platsmöte , Byggaren Tommy Norlin Slutbesiktningsprotokoll, Byggaren Tommy Norlin Lund Kristina Nilén 8

11 Bildbilaga Logens utbyggnad sedd från nordväst under pågående arbeten. Gaveln sedan de tillkomna dragstagen bultats utifrån. Klibbalarna alldeles invid byggnaden kommer att tas bort. 9

12 Utbyggnadens gavel åt väster efter åtgärd. Stenar som schaktats ut ur byggnaden har återanvänts som ett mothåll vid grundpartiet. Putslagning och kalkavfärgning har ännu ej utförts. Hörnet mellan logen och utbyggnaden från nordväst. En ny stenkista har anordnats under mark. Fasaden tar stryk av allt vatten som strömmar ner här från de stora takfallen. Komplettering med avvattning bör diskuteras i samband med kommande fasadarbeten. Utbyggnadens fasad åt norr. Marken återställd men fasaden ännu ej åtgärdad. Det stora putsnedfallet invid port beror på läckande takpanna. 10

13 Utbyggnadens hörn åt nordväst sedan den 1996 tillkomna betongsulan avlägsnats. Två meter in från väggar återfylldes med lös Leca. En ny ankarplatta göts att förankra de två dragbanden i. Det nya dragbandet är på plats och tegelgolvet prydligt åter lagt på sin plats. Notera även den hängande takstolen som provisoriskt kilats. 11

14 Dragbandet fortsätter åt öster där det förankrats i stålbalk placerad bakom murhörnet mellan logen och dess utbyggnad. Stålbalken placerad inne i den stora logen, med balkänden nedgjuten i betong under tegelgolvnivå. Minimala ingrepp har på så vis gjorts i äldre murverk, hörnet är dessutom sannolikt ommurat i samband med utbyggnaden under 1800-talet. 12

15 Regionmuseets rapportserie 2006 Kulturmiljö 1. Hässleholms filfabrik, AK, Henrik Borg, Barsebäck kyrka, Barsebäcks cn, FU, Lars Saminen, Hovdala slott hus E, L329-förstärkningsåtgärder, Brönnestads sn, AK, Kristina Nilén 2006/2007 Förkortningar: AF-antikvarisk förundersökning FU- arkelogisk förundersökning PJ- projektrapport AK- antikvarisk kontroll KA- kulturhistorisk analys UN- arkeologisk undersökning AU-arkeologisk utredning MD-murverksdokumentation BD- byggnadsdokumentation DK- dokumentation, övrigt OU- osteologisk undersökning BAD-byggn-ark-dokumentation
