1 2006:4 Larm- och markarbeten vid Hovdala slott Antikvarisk kontrollrapport, 2005 Jimmy Juhlin Alftberg Regionmuseet Kristianstad Landsantikvarien i Skåne

2

3 Rapport 2006:4 Larm- och markarbeten vid Hovdala slott Antikvarisk kontrollrapport, 2005 Brönnestad socken, socken nr 1031 Hässleholms kommun Skåne län Jimmy Juhlin Alftberg

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2006:4 ISSN Omslagsfoto: Rökdetektor i taket å trapprum mot rum 27, hus B Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

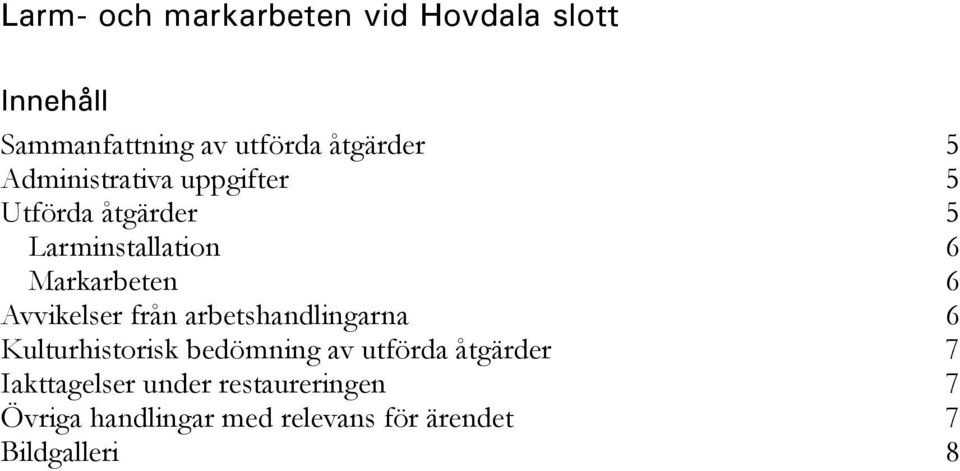

5 Larm- och markarbeten vid Hovdala slott Innehåll Sammanfattning av utförda åtgärder 5 Administrativa uppgifter 5 Utförda åtgärder 5 Larminstallation 6 Markarbeten 6 Avvikelser från arbetshandlingarna 6 Kulturhistorisk bedömning av utförda åtgärder 7 Iakttagelser under restaureringen 7 Övriga handlingar med relevans för ärendet 7 Bildgalleri 8

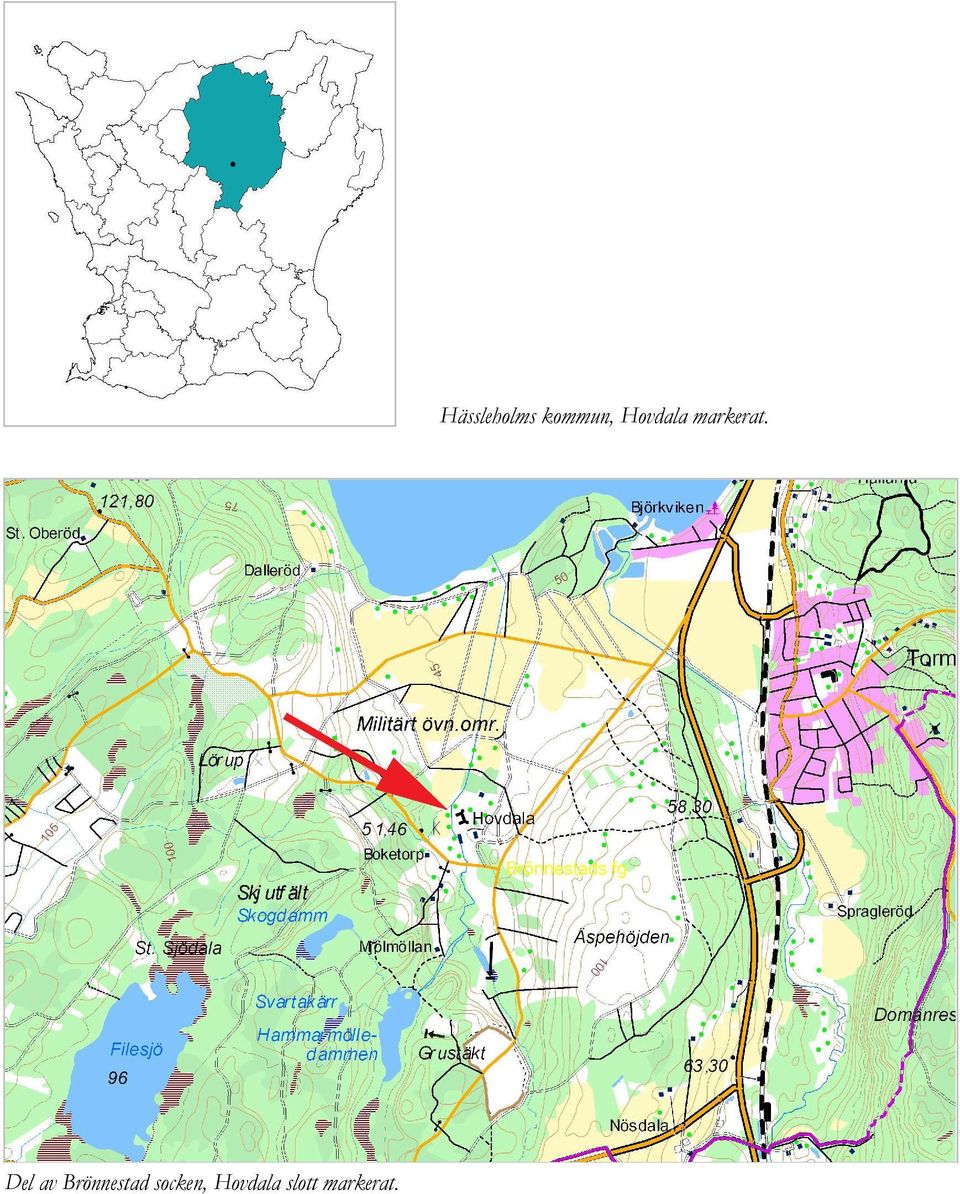

6 Hässleholms kommun, Hovdala markerat. Del av Brönnestad socken, Hovdala slott markerat.

7 Hovdala slott Sammanfattning av utförda åtgärder Arbetet har bestått av två delar; larmsinstallation å huvudbyggnaden (hus B och C) och markarbeten för främjandet av fordons- och besökarhanteringen. Administrativa uppgifter Objekt Hovdala slott Socken Brönnestad Kommun Hässleholm Raä beslut (Dnr ) Byggherre/beställare Statens fastighetsverk Konsult Larm Öhrns ingeniörsbyrå i Hässleholm AB Gen. Entreprenör Larm Siemens AB Und. Entreprenör Larm Levins EL och Hässleholms Låssmed Konsult Mark Landskapsarkitekt Barbara Johnson Gen. Entreprenör Mark PEAB Und. Entreprenör Mark Levins EL Antikvarisk kontrollant Jimmy Juhlin Alftberg Byggnadstid Vintern 2005 Slutbesiktning Utförda åtgärder Det skall inledningsvis nämnas att den antikvariska kontrollen, enligt Riksantikvarieämbetets tillståndsbeslut, endast innefattade larminstallation. Då omfattande markarbeten samtidigt kom till stånd, och där själva grävningsdelen övervakades av arkeolog från Regionmuseet (via länsstyrelsens i Skåne tillstånd), hamnade denna del i slutändan vid sidan om. Vid tidpunkten för slutbesiktning av larminstallationen beslöts att även markdelen skulle innefattas härav. Hus C, rum 1. Före och efter installation av rökdetektor. 5

8 Hovdala slott Larminstallation Den gamla larminstallationen ansågs undermålig, varför ny monterades efter samråd och genomgång på plats med slottsarkitekt Krister Wall, Regionmuseet, konsult och entreprenör. Gamla detektorer ersattes med ny modell, kabaldragning till don utfördes på platsen för befintliga. I de fall den tidigare installationen ansågs otillräcklig gjordes kompletteringar. I flertalet fall kunde nya don placeras i, för byggnaden sett, bättre lägen för att inte störa upplevelsevärdet av slottsmiljön. I möjligaste mån har kravet att don får sitta minst 500 mm från vägg beaktats. På vinden har rökdetektorer monterats på vinkelplåtar för att minimera håltagningen i takstolskonstruktionen. Samtliga rum inom hus B och C besöktes vid genomgången och specifika krav framlades per rum, t ex infärgning av kablage (för att bättre döljas). Tillika fotodokumenterades samtliga rum tillsammans med noga utprickning på ritningsunderlag. Markarbeten För att bättre kunna hantera den stora strömmen av besökare samt den stora problematiken vad gäller fordonsanhopning, skapades en ny parkeringsplats för bussar ett par hundra meter söder om slottet. Likaså anlades en väl tilltagen personbildparkering några hundra meter norrut. För att binda samman parkeringarna och slottsanläggningen anlades erforderliga, grusade gångstråk där emellan. Stråken kompletterades med låga obehandlade, galvaniserade armaturer. Stor hänsyn har visats befintlig vegetation i anslutning till nylagda ytor. Vid personbilsparkeringens infart har anlagts två kallmurade stenmurar och parkeringshänvisning har uppförts med navföljare av obehandlad ek, monterade på U- balk. Noggrann nivellering har gjorts för att undvika dagvattenproblem i anslutning till slottet och de nya parkeringarna. Bussparkeringen söder om slottet. Korsningen vid slottet och nya armaturer. Avvikelser från arbetshandlingarna I källaren å hus C, i det södra tunnvälvda förrådsutrymmet kunde, pga svag väggkonstruktion mot angränsande rum, detektor ej sättas. Skadorna på konstruktio- 6

9 Hovdala slott nen skulle bli tämligen stora vid en ev håltagning. Åtgärden är godkänt av antikvarisk kontrollant. I övrigt har inga avvikelser noterats. Kulturhistorisk bedömning av utförda åtgärder Åtgärderna är utförda enligt Riksantikvarieämbetets intentioner samt efter byggnadernas egna förutsättningar. Inga skador i befintliga vägg eller takmaterial har noterats inom hus B och C (bortsett från en tidigare takskada i källarens västra korridor). För den arkeologiska delen hänvisas till Regionmuseets arkivrapport 2005:48. Iakttagelser under restaureringen En i anslutning till bussparkeringen, samt norrut löpande, stenmur av kallmur skall restaureras. Detta då stora mängder sten kalvat ur. Åtgärden är tänkt att genomföras genom grävning i murens rygg, varefter stenarna trycks på plats med maskinhjälp. Vissa partier kan komma att behöva omlavas för hand. Det är påtalat att befintliga utsidor å stenarna även efter arbetet skall vetta utåt. I anslutning till de båda parkeringarna samt på ett ställe vid slottet skall stolparmaturer monteras (gjutning i liv med marken var gjord vid slutbesiktningen). Den skadade kallmuren söder om slottet. Ny stolparmatur. Övriga handlingar med relevans för ärendet Elbeskrivningar etc, Öhrns ingeniörsbyrå i Hässleholm AB RAÄs tillståndsbeslut (Dnr ) Byggmötesprotokoll nr Minnesanteckningar upprättade av Lars Andersson (Öhrns ing.) Byggmötesprotokoll nr Byggmötesprotokoll nr 3 Kristianstad Jimmy Juhlin Alftberg 7

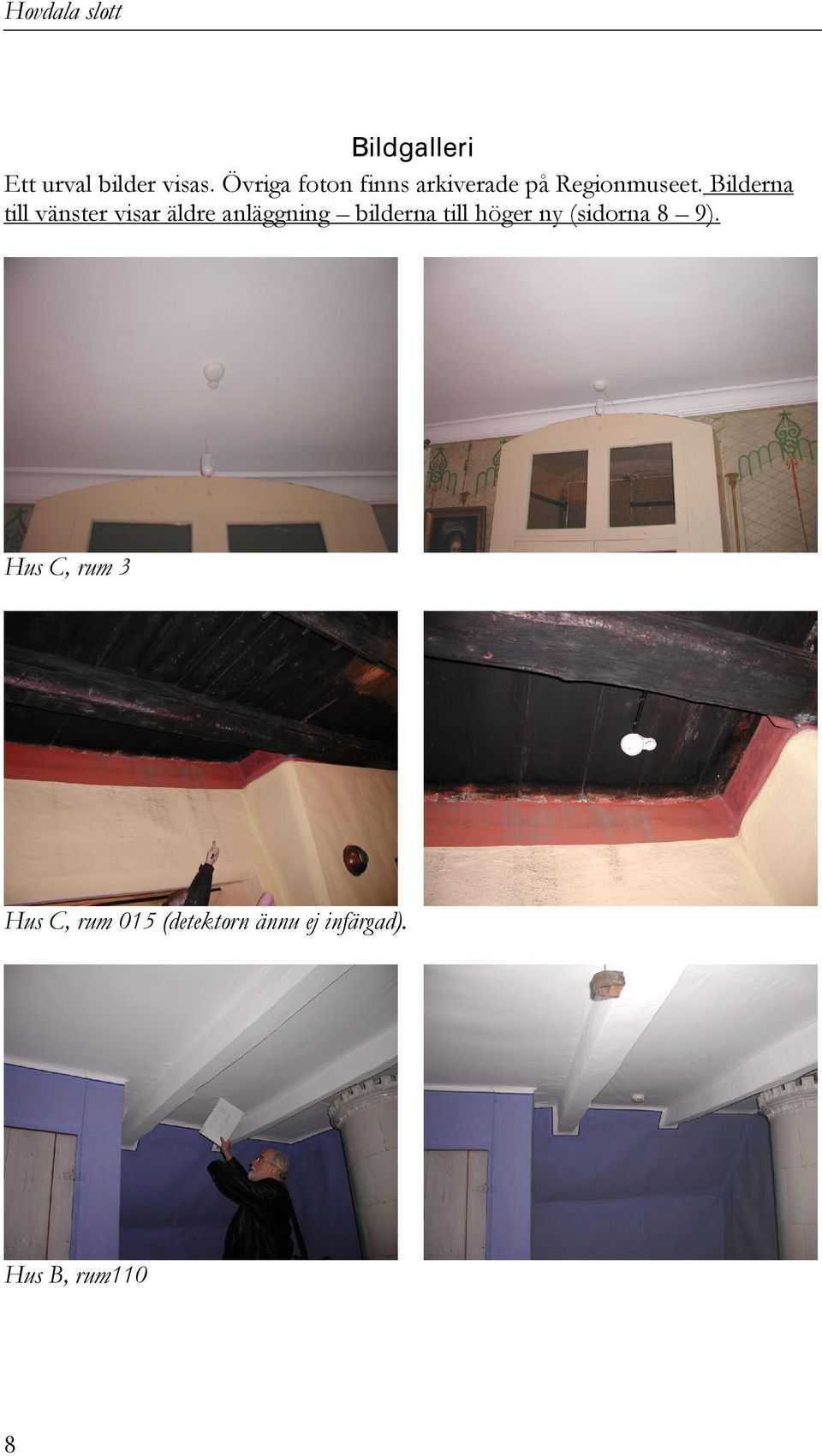

10 Hovdala slott Bildgalleri Ett urval bilder visas. Övriga foton finns arkiverade på Regionmuseet. Bilderna till vänster visar äldre anläggning bilderna till höger ny (sidorna 8 9). Hus C, rum 3 Hus C, rum 015 (detektorn ännu ej infärgad). Hus B, rum110 8

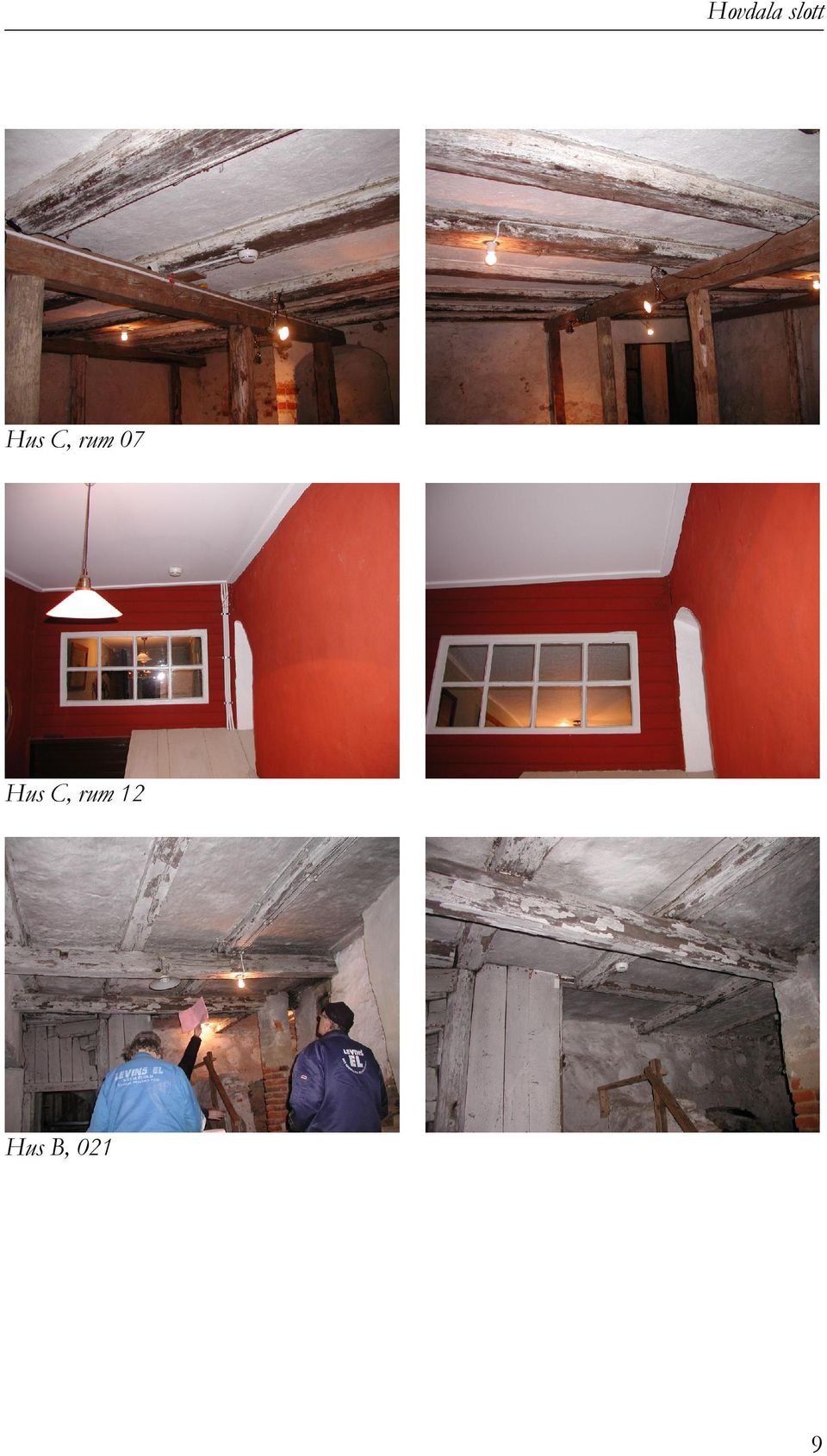

11 Hovdala slott Hus C, rum 07 Hus C, rum 12 Hus B, 021 9

12 Hovdala slott Rökdetektor och siren å rum 17, hus C. Rök- och inbrottsdetektorer å rum 18, hus C. 10

13 Hovdala slott Vy mot anläggningen. Den gamla parkeringen till höger läggs igen. Detalj å ny armatur. 11

14 Hovdala slott Vägen mot den norra, nylagda parkeringen. Arbetsbild från personbildparkeringen: navföljare och armatur. 12

15 Hovdala slott Den södra av de två nya stenmurarna. Notera slottet i bakgrunden. Till höger sparat träd vid norra parkeringen. 13
