1 Rapport 2013:78 Arkeologisk förundersökning Två trasiga vattenavstängare i Söderköping RAÄ 14 Ågatan 25 och Gamla Skolgatan 8 Söderköpings stad och kommun Östergötlands län Ann-Charlott Feldt Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD

2

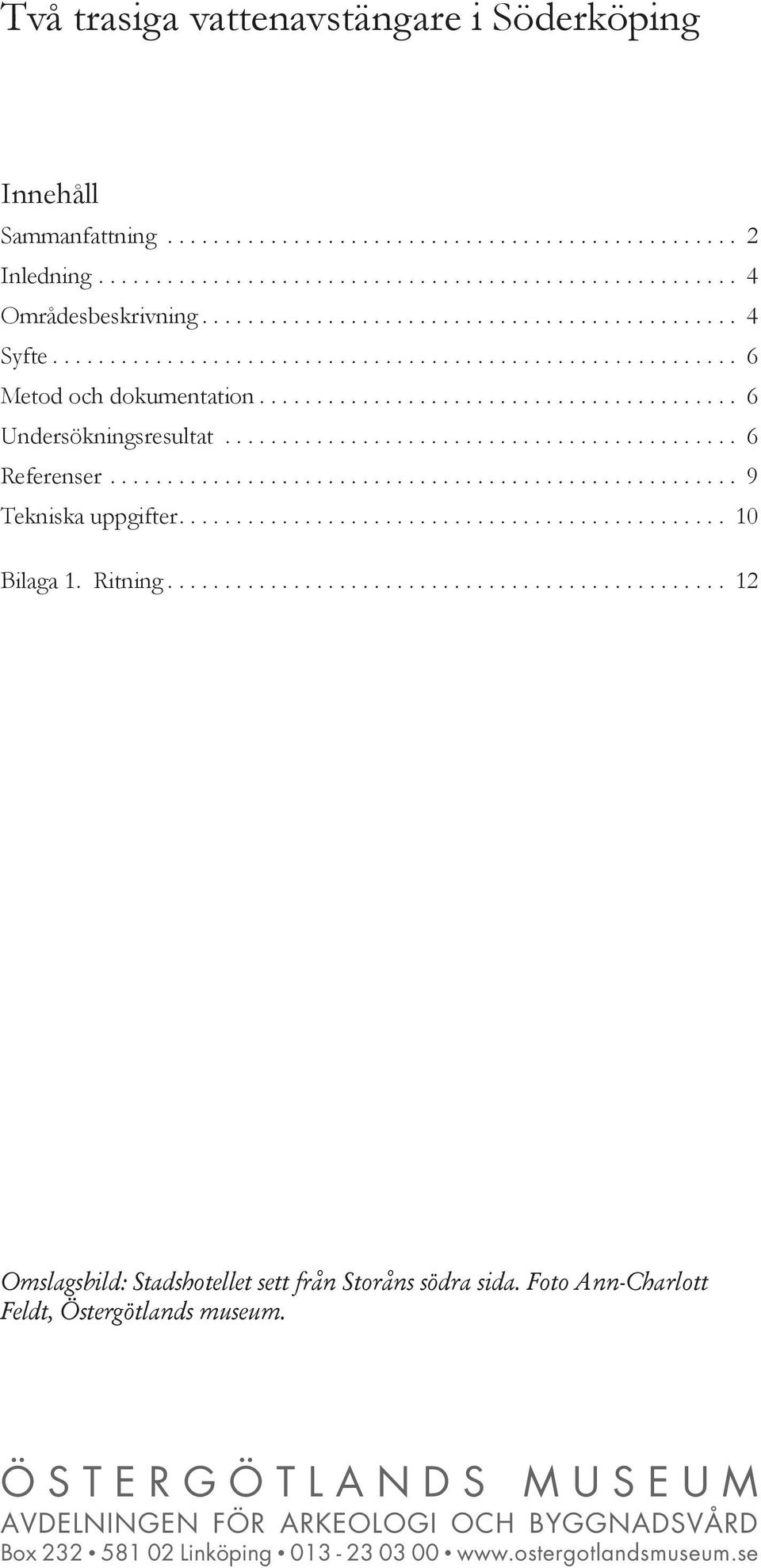

3 Två trasiga vattenavstängare i Söderköping Innehåll Sammanfattning Inledning Områdesbeskrivning Syfte Metod och dokumentation Undersökningsresultat Referenser Tekniska uppgifter Bilaga 1. Ritning Omslagsbild: Stadshotellet sett från Storåns södra sida. Foto Ann-Charlott Feldt, Östergötlands museum. Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping

4 Sammanfattning I samband med lagning av två trasiga vattenavstängare inom Söderköpings medeltida stadsområde, RAÄ 14, utförde Östergötlands museum i november 2013 en arkeologisk förundersökning i form av en schaktningsövervakning. Arbetet utfördes akut på uppdrag av SM Entreprenad AB i Söderköping. Den ena avstängaren var placerad i Ågatan, strax intill entrén på Stadshotellet i kv Gästgivaren. Den andra fanns i Gamla Skolgatan invid kv Garvaren 3. I båda schakten framkom kulturlager och bevarade träkonstruktioner i schaktväggarna. Kulturlagren påträffades på 0,6-0,8 m djup under markytan och fortsatte ner under aktuellt schaktdjup på ca 1,4 m. Ann-Charlott Feldt 1:e antikvarie 2

5 Söderköping 19: Söderköping 15:1 Söderköping 8:1 Söderköping 13:1 Söderköping 14:1 Söderköping 12:1 Söderköping 12:2 Söderköping 20 Söderköping 4:1 Söderköping 7: Lantmäteriverket MS2008/ Figur 2. Utdrag ur digitala Fastighetskartan med undersökningsområdena markerade. Skala 1:

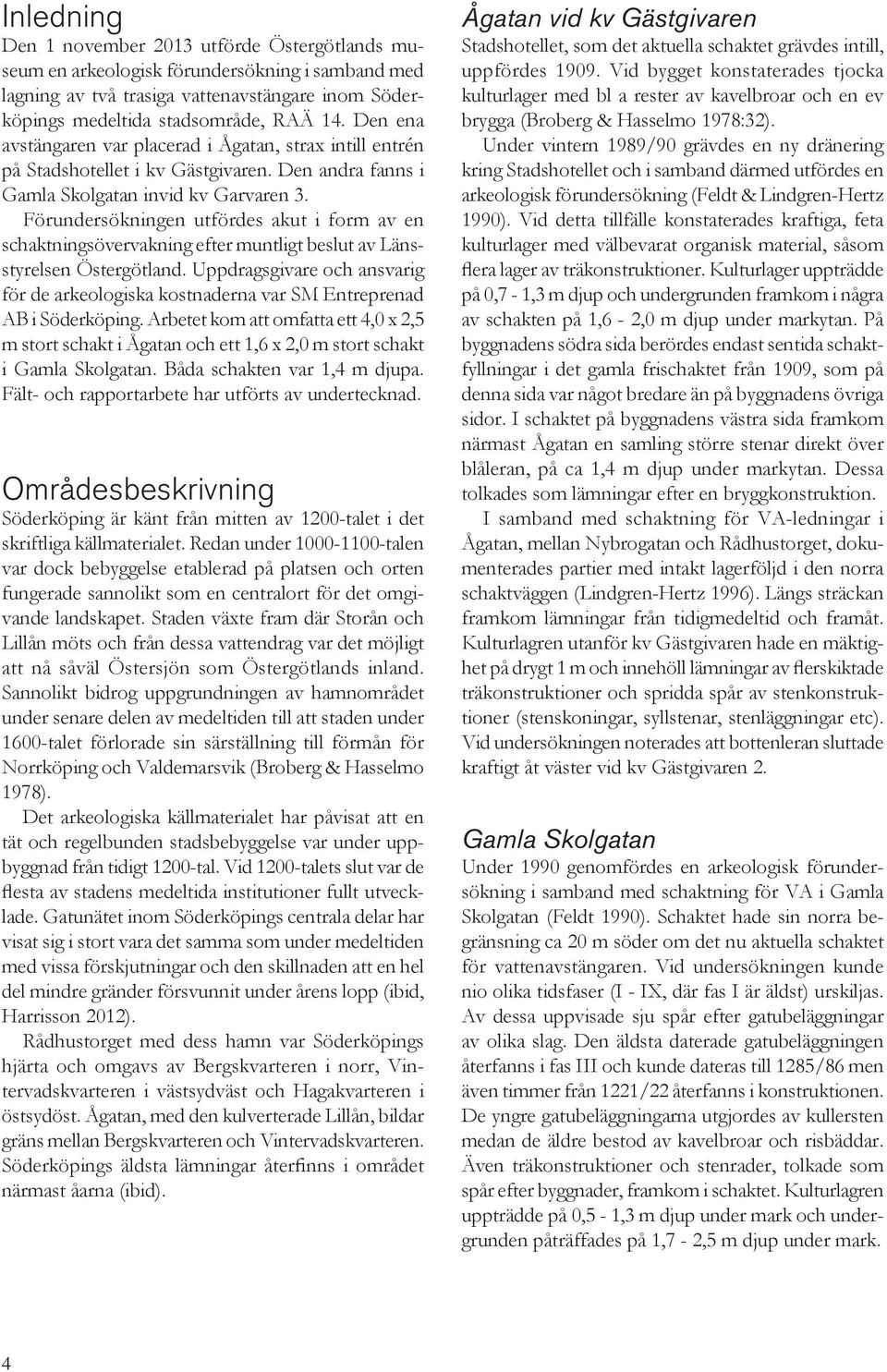

6 Inledning Den 1 november 2013 utförde Östergötlands museum en arkeologisk förundersökning i samband med lagning av två trasiga vattenavstängare inom Söderköpings medeltida stadsområde, RAÄ 14. Den ena avstängaren var placerad i Ågatan, strax intill entrén på Stadshotellet i kv Gästgivaren. Den andra fanns i Gamla Skolgatan invid kv Garvaren 3. Förundersökningen utfördes akut i form av en schaktningsövervakning efter muntligt beslut av Länsstyrelsen Östergötland. Uppdragsgivare och ansvarig för de arkeologiska kostnaderna var SM Entreprenad AB i Söderköping. Arbetet kom att omfatta ett 4,0 x 2,5 m stort schakt i Ågatan och ett 1,6 x 2,0 m stort schakt i Gamla Skolgatan. Båda schakten var 1,4 m djupa. Fält- och rapportarbete har utförts av undertecknad. Områdesbeskrivning Söderköping är känt från mitten av 1200-talet i det skriftliga källmaterialet. Redan under talen var dock bebyggelse etablerad på platsen och orten fungerade sannolikt som en centralort för det omgivande landskapet. Staden växte fram där Storån och Lillån möts och från dessa vattendrag var det möjligt att nå såväl Östersjön som Östergötlands inland. Sannolikt bidrog uppgrundningen av hamnområdet under senare delen av medeltiden till att staden under 1600-talet förlorade sin särställning till förmån för Norrköping och Valdemarsvik (Broberg & Hasselmo 1978). Det arkeologiska källmaterialet har påvisat att en tät och regelbunden stadsbebyggelse var under uppbyggnad från tidigt 1200-tal. Vid 1200-talets slut var de flesta av stadens medeltida institutioner fullt utvecklade. Gatunätet inom Söderköpings centrala delar har visat sig i stort vara det samma som under medeltiden med vissa förskjutningar och den skillnaden att en hel del mindre gränder försvunnit under årens lopp (ibid, Harrisson 2012). Rådhustorget med dess hamn var Söderköpings hjärta och omgavs av Bergskvarteren i norr, Vintervadskvarteren i västsydväst och Hagakvarteren i östsydöst. Ågatan, med den kulverterade Lillån, bildar gräns mellan Bergskvarteren och Vintervadskvarteren. Söderköpings äldsta lämningar återfinns i området närmast åarna (ibid). Ågatan vid kv Gästgivaren Stadshotellet, som det aktuella schaktet grävdes intill, uppfördes Vid bygget konstaterades tjocka kulturlager med bl a rester av kavelbroar och en ev brygga (Broberg & Hasselmo 1978:32). Under vintern 1989/90 grävdes en ny dränering kring Stadshotellet och i samband därmed utfördes en arkeologisk förundersökning (Feldt & Lindgren-Hertz 1990). Vid detta tillfälle konstaterades kraftiga, feta kulturlager med välbevarat organisk material, såsom flera lager av träkonstruktioner. Kulturlager uppträdde på 0,7-1,3 m djup och undergrunden framkom i några av schakten på 1,6-2,0 m djup under markytan. På byggnadens södra sida berördes endast sentida schaktfyllningar i det gamla frischaktet från 1909, som på denna sida var något bredare än på byggnadens övriga sidor. I schaktet på byggnadens västra sida framkom närmast Ågatan en samling större stenar direkt över blåleran, på ca 1,4 m djup under markytan. Dessa tolkades som lämningar efter en bryggkonstruktion. I samband med schaktning för VA-ledningar i Ågatan, mellan Nybrogatan och Rådhustorget, dokumenterades partier med intakt lagerföljd i den norra schaktväggen (Lindgren-Hertz 1996). Längs sträckan framkom lämningar från tidigmedeltid och framåt. Kulturlagren utanför kv Gästgivaren hade en mäktighet på drygt 1 m och innehöll lämningar av flerskiktade träkonstruktioner och spridda spår av stenkonstruktioner (stenskoningar, syllstenar, stenläggningar etc). Vid undersökningen noterades att bottenleran sluttade kraftigt åt väster vid kv Gästgivaren 2. Gamla Skolgatan Under 1990 genomfördes en arkeologisk förundersökning i samband med schaktning för VA i Gamla Skolgatan (Feldt 1990). Schaktet hade sin norra begränsning ca 20 m söder om det nu aktuella schaktet för vattenavstängaren. Vid undersökningen kunde nio olika tidsfaser (I - IX, där fas I är äldst) urskiljas. Av dessa uppvisade sju spår efter gatubeläggningar av olika slag. Den äldsta daterade gatubeläggningen återfanns i fas III och kunde dateras till 1285/86 men även timmer från 1221/22 återfanns i konstruktionen. De yngre gatubeläggningarna utgjordes av kullersten medan de äldre bestod av kavelbroar och risbäddar. Även träkonstruktioner och stenrader, tolkade som spår efter byggnader, framkom i schaktet. Kulturlagren uppträdde på 0,5-1,3 m djup under mark och undergrunden påträffades på 1,7-2,5 m djup under mark. 4

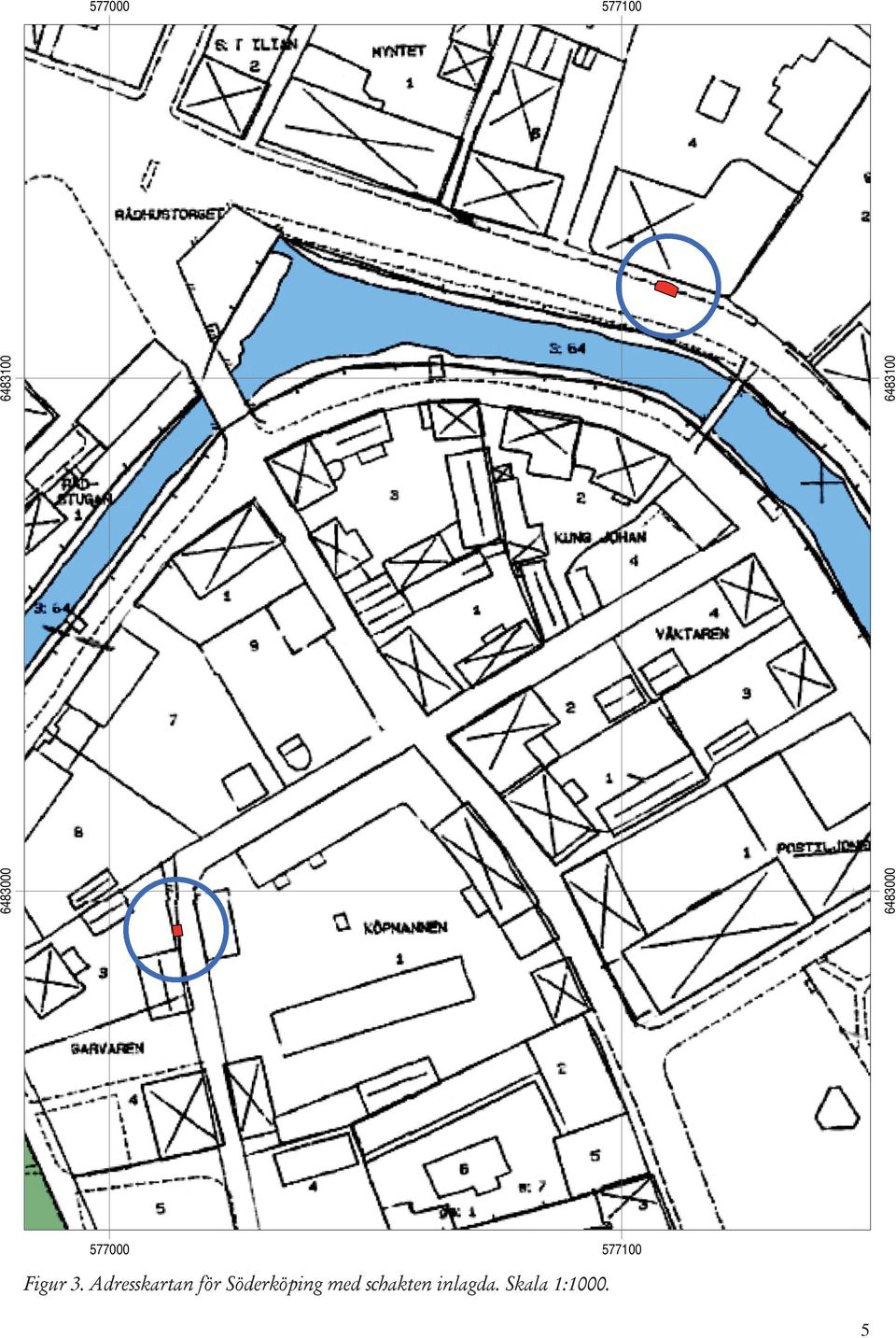

7 Figur 3. Adresskartan för Söderköping med schakten inlagda. Skala 1:

8 Gamla Skolgatan omges av kvarteren Garvaren och Köpmannen. I båda kvarteren har flera arkeologiska undersökningar genomförts. Dessa har påvisat kraftiga kulturlager med välbevarat organiskt material, flera konstruktionsnivåer och mycket rikt fyndmaterial. Bland dessa kan nämnas undersökningar som t ex Lindeblad & Menander 2000 i kv Köpmannen och Hörfors & Tagesson 1992 i kv Garvaren. Vid dessa undersökningar uppträdde kulturlager på 0,4-0,8 m under markytan. Vid nybebyggelse på platta utmed Gamla Skolgatan i kv Garvaren 9, ca 40 m nordväst om det nu aktuella schaktet, genomfördes en förundersökning och en slutundersökning. Vid dessa berördes endast de kulturlager som låg högre upp än 1 m under aktuell gatunivå (Hörfors & Tagesson 1992:21ff). De undre lämningarna på denna nivå, d v s på ca 1 m djup, bedömdes höra till tal. På denna nivå fanns bl a lämningar efter en eller eventuellt två byggnader. Över de medeltida lagren fanns ställvis bevarat yngre lämningar med spår av bl a smidesverksamhet. I samband med nybebyggelse i kv Köpmannen 5 undersöktes under 1992 en tomt om 250 m 2 (Lindeblad & Menander 2000). Undersökningen utfördes ca 75 m sydöst om det nu aktuella schaktet. Där påvisades aktiviteter från mitten av 1100-talet fram till början av 1400-talet. Först under 1300-talet tycks området ha fått en förtätad bebyggelse. Vid undersökningen urskiljdes tio bebyggelsefaser och kulturlagertjockleken var ca 1,4 m. Syfte Syftet med den arkeologiska förundersökningen var primärt att styra markingreppen så att fast fornlämning berördes i så liten omfattning som möjligt av det planerade arbetsföretaget. Fornlämningar som framkom skulle dokumenteras avseende karaktär och omfattning samt om möjligt dateras. Då schaktningsövervakningen kom att ske akut utan att förfrågningsunderlag och undersökningsplan upprättades, kom inte heller några specifika frågeställningar att formuleras inför arbetet. Målet var dock att resultatet skulle kunna kopplas till tidigare undersökningar och därigenom ge en utökad och fördjupad kunskap om de aktuella områdena. Metod och dokumentation Förundersökningen genomfördes i form av en schaktningsövervakning, vilken utfördes i samband med framgrävningen av de trasiga vattenavstängarna. Fast fornlämning som påträffades dokumenterades med inmätning, handritning och fotografering. Inga naturvetenskapliga analyser genomfördes. Inga föremål eller prover tillvaratogs vid undersökningen. Undersökningsresultat Båda de undersökta schakten uppvisade partier med intakta kulturlager i schaktväggarna. Schakten grävdes så trånga som möjligt för att inte skada de bevarade lagren mer än nödvändigt. Det innebar att schaktningen i huvudsak endast berörde den gamla schaktfyllningen. Därmed kom inte heller några lager att handgrävas mer än vad som krävdes för framrensning av profiler. Inga föremål påträffades vid undersökningen. Ågatan vid kv Gästgivaren I Ågatan grävdes ett 4,0x2,5 m stort schakt direkt öster om entrén till Stadshotellet i kv Gästgivaren 4. Schaktet berörde såväl trottoaren som en del av gatan. Kulturlager påträffades fr o m ett djup av 0,6 m under trottoaren och fortsatte ner under aktuellt schaktdjup på 1,4 m. Schaktväggarna åt norr och söder var störda av tidigare schaktningar, bl a det gamla frischaktet runt Stadshotellet. Mot öster och väster kunde dock partier med intakta kulturlager dokumenteras. I det 0,7 m breda partiet med bevarade lager kunde en gräns mellan tomt- och gatumark anas genom lagerskillnader. I den del av schaktet som bedömdes utgöra äldre gatumark påträffades två nivåer med kluvor (lager 8 och 9 i den östra schaktväggen) som kan vara rester av äldre gatunivåer. I övrigt påträffades feta, bruna kulturjordslager med rikt innehåll av träflis och enstaka stockar. Att närmare uttala sig om de olika stockarnas funktion är omöjligt utifrån den begränsade undersökningsytan. 6

9 Figur 4. Schaktet i Ågatan sett från söder. Foto Ann-Charlott Feldt, Östergötlands museum. Figur 5. Schaktet i Ågatan sett från väster. Foto Ann-Charlott Feldt, Östergötlands museum. 7

10 Gamla Skolgatan I Gamla Skolgatan invid kv Garvaren 3 grävdes ett 1,6 x 2,0 m stort schakt i gatumark. Kulturlager påträffades i den norra schaktväggen, på ett djup av 0,8-1,2 m under gatan och lagren fortsatte ner under aktuellt schaktdjup på 1,4 m. Lagren var feta med ett rikt innehåll av träflis och en stock. Inte heller här var det möjligt att utröna stockens funktion p g a undersökningens begränsade omfattning. Den var dock placerad i skiljet mellan två olika lagerföljder, med lager 7-10 i öster och lager 6 och 11 i väster. Möjligen kan stocken avgränsa en nedgrävning genom lager Lager 10 utgjordes av löst packat organiskt material som vid framgrävning var gulbrunt men mörknade efter en stund. Det gav närmast intryck av att röra sig om stallgödsel. Det fanns inga spår efter kavelbroar eller andra gatubeläggningar i de bevarade kulturlagren. Figur 6. Schaktet i Gamla Skolgatan sett från norr. Foto Ann-Charlott Feldt, Östergötlands museum. Figur 7. Schaktet i Gamla Skolgatan, norra profilen. Foto Ann-Charlott Feldt, Östergötlands museum. 8

11 Referenser Broberg B & Hasselmo M Söderköping. Medeltidsstaden 5. Riksantikvarieämbetet och Statens Historiska Museer, rapport. Göteborg. Feldt A-C Kv Köpmannen 4 / Gamla Skolgatan, Söderköping, Östergötland. Arkeologisk förundersökning Rapport dnr 527/90 och 552/90. Arkivhandling. Östergötlands museum. Feldt A-C & Lindgren-Hertz L Kv Gästgivaren 4-5, Söderköping, Östergötland. Arkeologisk förundersökning Rapport dnr 339/88 och 159/90. Arkivhandling. Östergötlands museum. Harrison D En medeltida storstad. Historien om Söderköping. Stockholm Hörfors O & Tagesson G Kv Garvaren 1 och 9. Fornlämning nr 14, Söderköpings stad, Östergötland. Arkeologisk utredning, förundersökning slut- och efterundersökning. Rapport dnr 480/91. Arkivhandling, Östergötlands länsmuseum. Lindeblad K & Menander H Trehundra år i Hagan. Arkeologiska undersökningar i kv Köpmannen 5 och Storgatan. RAÄ 14, Söderköping, Östergötland. Rapport RAÄ UV Öst 2000:36. Riksantikvarieämbetet. Lindgren-Hertz L Ågatan mellan Nybrogatan och Rådhustorget. Söderköpings stad och kommun, Östergötland. Arkeologisk förundersökning. Rapport UV Linköping 1996:51. Riksantikvarieämbetet. 9

12 Tekniska uppgifter Plats Ågatan 25 och Gamla Skolgatan 8 Stad och kommun Söderköping Län och landskap Östergötland Fornlämning RAÄ 14 Ekonomisk kartans blad (8G 6g Söderköping) Fastighetskartan blad 64F 8h SO Koordinater (N/E) / och / Koordinatsystem SWEREF 99TM Typ av undersökning Arkeologisk förundersökning i form av schaktningsövervakning Länsstyrelsens beslut Länsstyrelsens dnr Länsstyrelsens handläggare Magnus Djerfsten Östergötlands museums dnr 424/13 Östergötlands museums konto och Uppdragsgivare Kostnadsansvarig SM Entreprenad AB, Söderköping SM Entreprenad AB, Söderköping Fältarbetsledare Ann-Charlott Feldt Personal - Rapportarbete Ann-Charlott Feldt Fältarbete Totalt undersöktes ca 15 m 3 Foto Digitala bilder Fynd - Analyser - Grafik Renritning Grafisk form Ann-Charlott Feldt Lasse Norr Lasse Norr Dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial ISSN Lantmäteriverket MS2008/06551 Rapport 2013:78 Östergötlands museum 10

13 11

14 V Dnr 424/13:1 Bilaga 1. Ritningar 0m 1 Profil 1 mot ÖSÖ i Ågatan ,20m d :20 1m 0m Profil mot N i Gamla Skolgatan 1 1,55m 2 1 d 3 4 Profil Gamla Skolgatan 1 Asfalt. 2 Gräs/torvlager. 3 Fyllnadslager. 4 Kulturlager. Gråbrunt, lerigt. 5 Påfört lager. Grå lera. 6 Äldre fyllnadslager. Lerig kulturjord. 7 Kulturlager. Brunt, fett, innehåller träflis. 8 Kulturlager. Som L7, men mörkare och mer homogent. 9 Gruslins. 10 Kulturlager. Ljusbrunt, innehåller sågspån (gödsellager?). 11 Kulturlager. Gråbrunt, innehåller bark/flis och kolstänk. 12 Stock :20 1m V

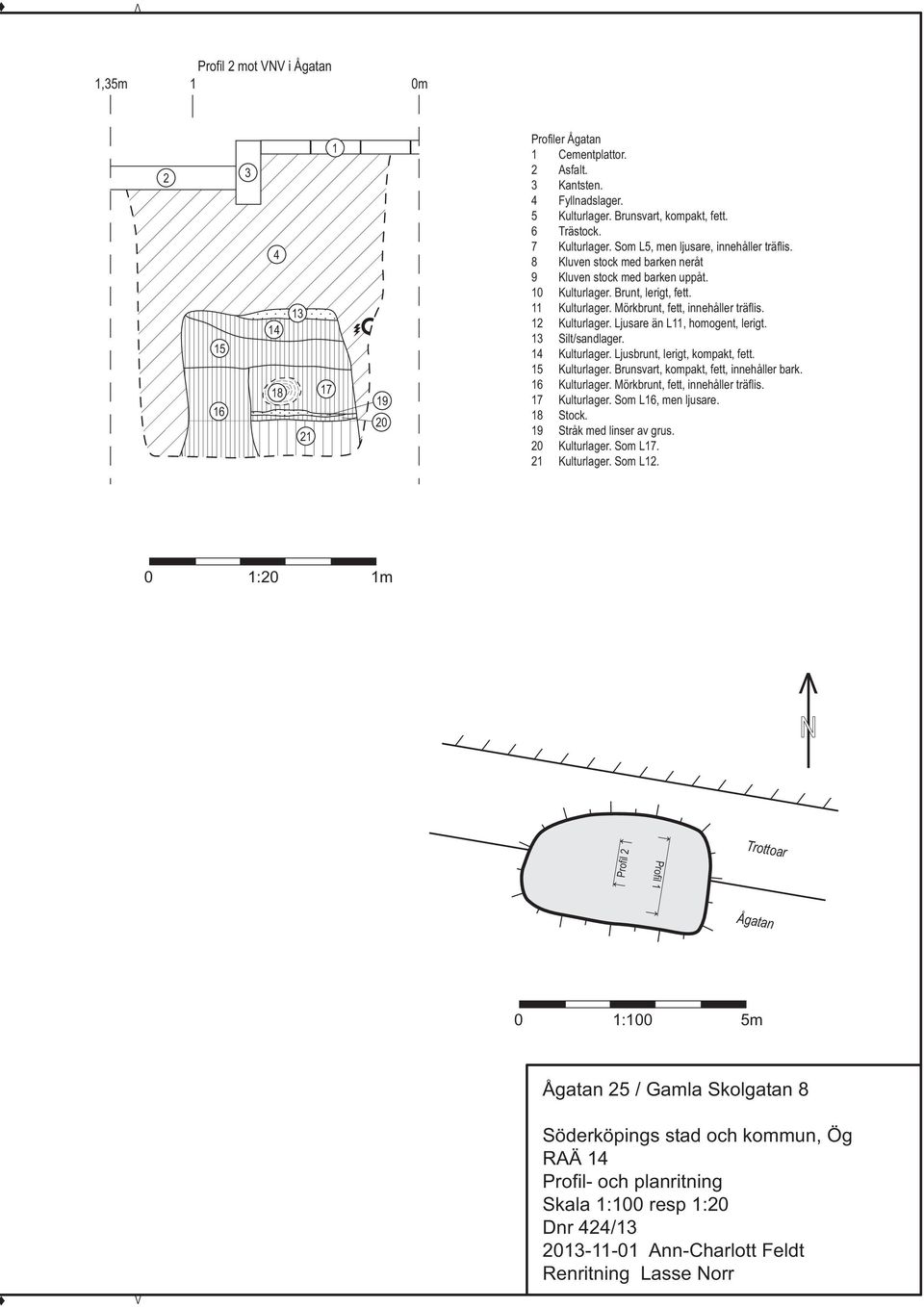

15 i i i i i i V 1,35m Profil 2 mot VNV i Ågatan 1 0m d Profiler Ågatan 1 Cementplattor. 2 Asfalt. 3 Kantsten. 4 Fyllnadslager. 5 Kulturlager. Brunsvart, kompakt, fett. 6 Trästock. 7 Kulturlager. Som L5, men ljusare, innehåller träflis. 8 Kluven stock med barken neråt 9 Kluven stock med barken uppåt. 10 Kulturlager. Brunt, lerigt, fett. 11 Kulturlager. Mörkbrunt, fett, innehåller träflis. 12 Kulturlager. Ljusare än L11, homogent, lerigt. 13 Silt/sandlager. 14 Kulturlager. Ljusbrunt, lerigt, kompakt, fett. 15 Kulturlager. Brunsvart, kompakt, fett, innehåller bark. 16 Kulturlager. Mörkbrunt, fett, innehåller träflis. 17 Kulturlager. Som L16, men ljusare. 18 Stock. 19 Stråk med linser av grus. 20 Kulturlager. Som L Kulturlager. Som L :20 1m V N Profil 2 i i Profil 1 i i / / / / / / / / / / / / / / / Trottoar i Ågatan 0 1:100 5m Ågatan 25 / Gamla Skolgatan 8 0 1m Söderköpings stad och kommun, Ög RAÄ 14 Profil- och planritning Skala 1:100 resp 1:20 Dnr 424/ Ann-Charlott Feldt Renritning Lasse Norr V

16 14
