1 Professionella produkter - för säkerhets skull Utg. 6 Varningsljus Varningsljus, orange och blått Roterande varningsljus Runtomlysande blixtljus Ljusramper Riktade varningsljus Sökarljus XENON handstrålkastare Akustiska backvarnare Manöverpaneler Tillbehör Fästen Fordonsteknik AB, Fågelviksvägen 18-20, Norsborg tel , fax , info@hba.nu

2 SNABBGUIDE Sid 5 Sid 6 Sid 7 Sid 8 Sid 9 Sid 10 Sid 11 Sid 12 Sid 13 Sid 14 Sid 15 Sid 16 Sid 17 Sid Sid 20 Sid 21 Sid 22 Sid 23 2 Sid 24 Sid 25 Sid 26 info@hba.nu

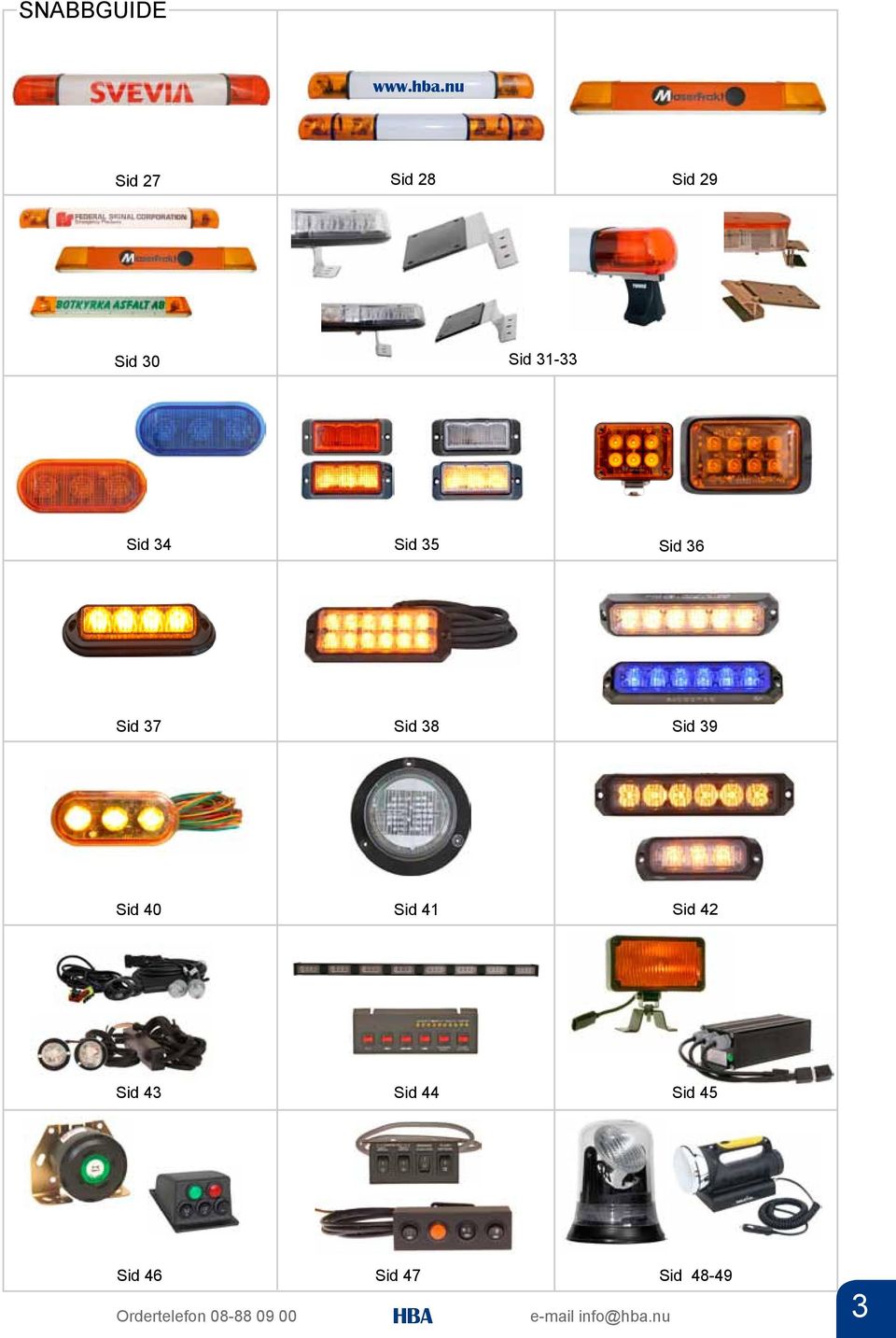

3 SNABBGUIDE Sid 27 Sid 28 Sid 29 Sid 30 Sid Sid 34 Sid 35 Sid 36 Sid 37 Sid 38 Sid 39 Sid 40 Sid 41 Sid 42 Sid 43 Sid 44 Sid 45 Sid 46 Sid 47 Sid

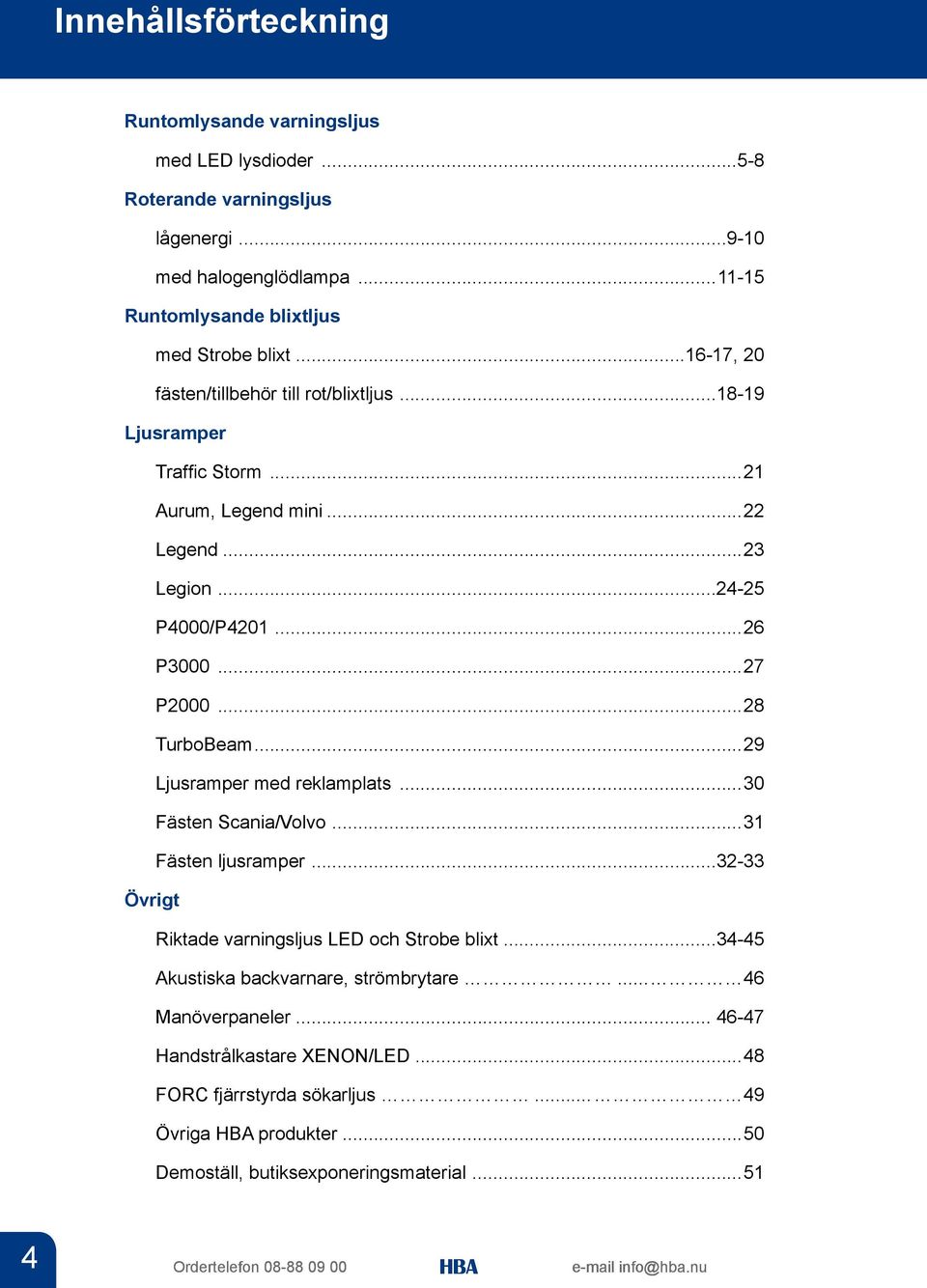

4 Innehållsförteckning Runtomlysande varningsljus med LED lysdioder Roterande varningsljus lågenergi med halogenglödlampa Runtomlysande blixtljus med Strobe blixt , 20 fästen/tillbehör till rot/blixtljus Ljusramper Traffic Storm...21 Aurum, Legend mini...22 Legend...23 Legion P4000/P P P TurboBeam...29 Ljusramper med reklamplats...30 Fästen Scania/Volvo...31 Fästen ljusramper Övrigt Riktade varningsljus LED och Strobe blixt Akustiska backvarnare, strömbrytare Manöverpaneler Handstrålkastare XENON/LED...48 FORC fjärrstyrda sökarljus Övriga produkter...50 Demoställ, butiksexponeringsmaterial info@hba.nu 4 4

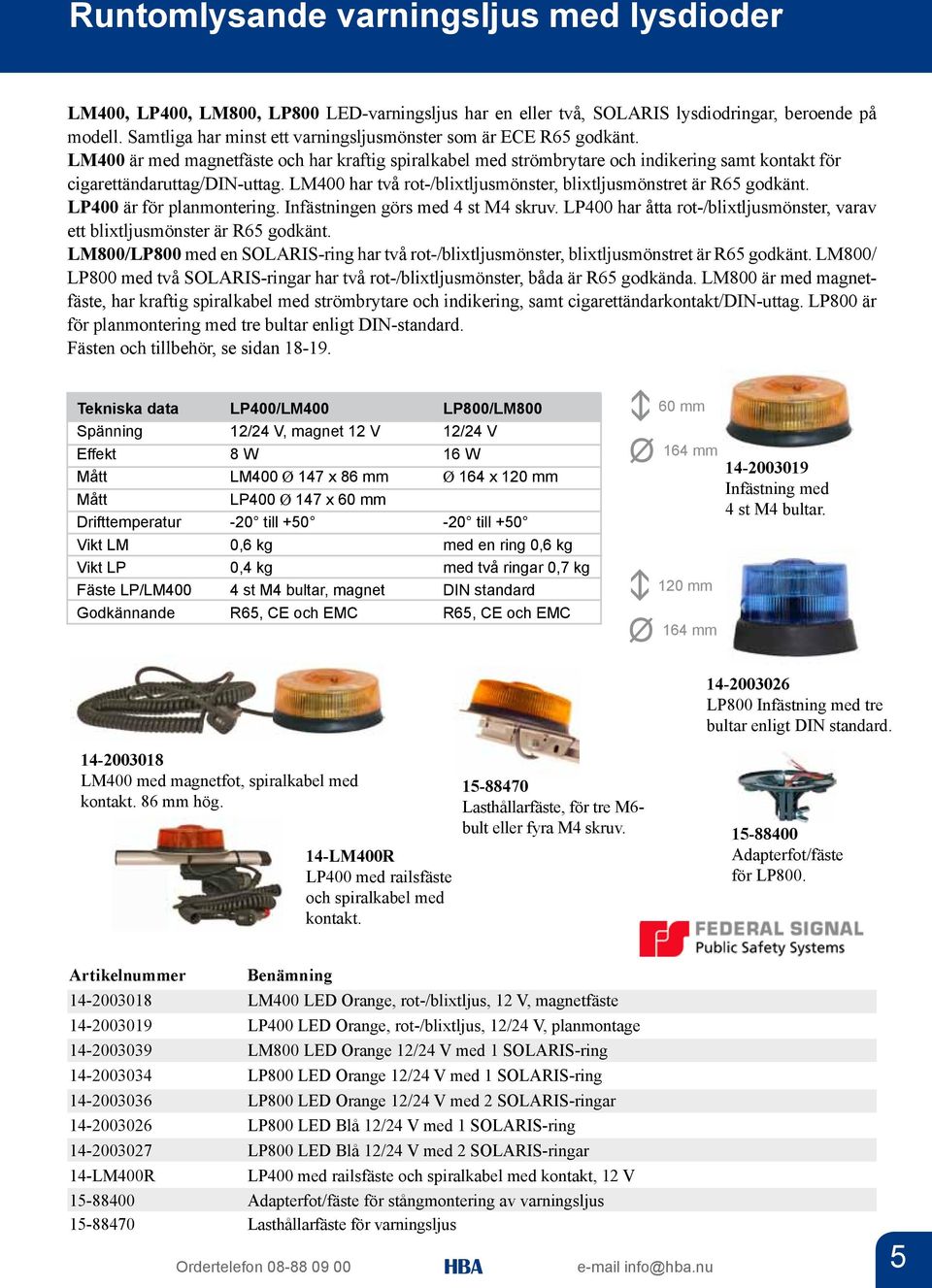

5 Runtomlysande varningsljus med lysdioder LM400, LP400, LM800, LP800 LED-varningsljus har en eller två, SOLARIS lysdiodringar, beroende på modell. Samtliga har minst ett varningsljusmönster som är ECE R65 godkänt. LM400 är med magnetfäste och har kraftig spiralkabel med strömbrytare och indikering samt kontakt för cigarettändaruttag/din-uttag. LM400 har två rot-/blixtljusmönster, blixtljusmönstret är R65 godkänt. LP400 är för planmontering. Infästningen görs med 4 st M4 skruv. LP400 har åtta rot-/blixtljusmönster, varav ett blixtljusmönster är R65 godkänt. LM800/LP800 med en SOLARIS-ring har två rot-/blixtljusmönster, blixtljusmönstret är R65 godkänt. LM800/ LP800 med två SOLARIS-ringar har två rot-/blixtljusmönster, båda är R65 godkända. LM800 är med magnetfäste, har kraftig spiralkabel med strömbrytare och indikering, samt cigarettändarkontakt/din-uttag. LP800 är för planmontering med tre bultar enligt DIN-standard. Fästen och tillbehör, se sidan Tekniska data LP400/LM400 LP800/LM800 12/24 V, magnet 12 V 12/24 V Effekt 8 W 16 W Mått LM400 Ø 147 x 86 mm Ø 164 x 120 mm Mått LP400 Ø 147 x 60 mm Drifttemperatur -20 till till +50 Vikt LM 0,6 kg med en ring 0,6 kg Vikt LP 0,4 kg med två ringar 0,7 kg Fäste LP/LM400 4 st M4 bultar, magnet DIN standard Godkännande R65, CE och EMC R65, CE och EMC Ø Ø 60 mm 164 mm 120 mm 164 mm Infästning med 4 st M4 bultar LP800 Infästning med tre bultar enligt DIN standard LM400 med magnetfot, spiralkabel med kontakt. 86 mm hög. 14-LM400R LP400 med railsfäste och spiralkabel med kontakt Lasthållarfäste, för tre M6- bult eller fyra M4 skruv Adapterfot/fäste för LP LM400 LED Orange, rot-/blixtljus, 12 V, magnetfäste LP400 LED Orange, rot-/blixtljus, 12/24 V, planmontage LM800 LED Orange 12/24 V med 1 SOLARIS-ring LP800 LED Orange 12/24 V med 1 SOLARIS-ring LP800 LED Orange 12/24 V med 2 SOLARIS-ringar LP800 LED Blå 12/24 V med 1 SOLARIS-ring LP800 LED Blå 12/24 V med 2 SOLARIS-ringar 14-LM400R LP400 med railsfäste och spiralkabel med kontakt, 12 V Adapterfot/fäste för stångmontering av varningsljus Lasthållarfäste för varningsljus info@hba.nu 5

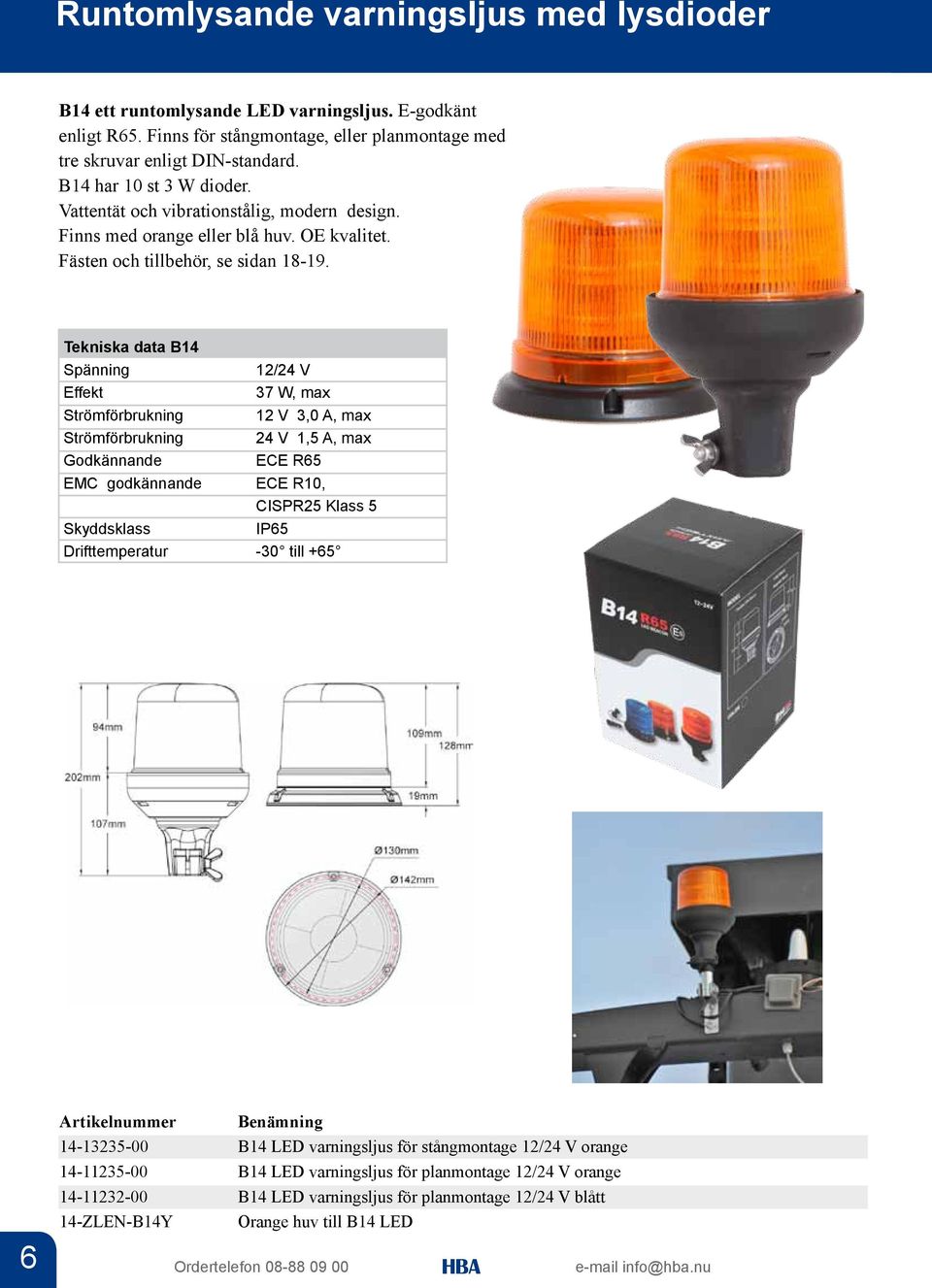

6 Runtomlysande varningsljus med lysdioder B14 ett runtomlysande LED varningsljus. E-godkänt enligt R65. Finns för stångmontage, eller planmontage med tre skruvar enligt DIN-standard. B14 har 10 st 3 W dioder. Vattentät och vibrationstålig, modern design. Finns med orange eller blå huv. OE kvalitet. Fästen och tillbehör, se sidan Tekniska data B14 12/24 V Effekt 37 W, max Strömförbrukning 12 V 3,0 A, max Strömförbrukning 24 V 1,5 A, max Godkännande ECE R65 EMC godkännande ECE R10, CISPR25 Klass 5 Skyddsklass IP65 Drifttemperatur -30 till B14 LED varningsljus för stångmontage 12/24 V orange B14 LED varningsljus för planmontage 12/24 V orange B14 LED varningsljus för planmontage 12/24 V blått 14-ZLEN-B14Y Orange huv till B14 LED info@hba.nu

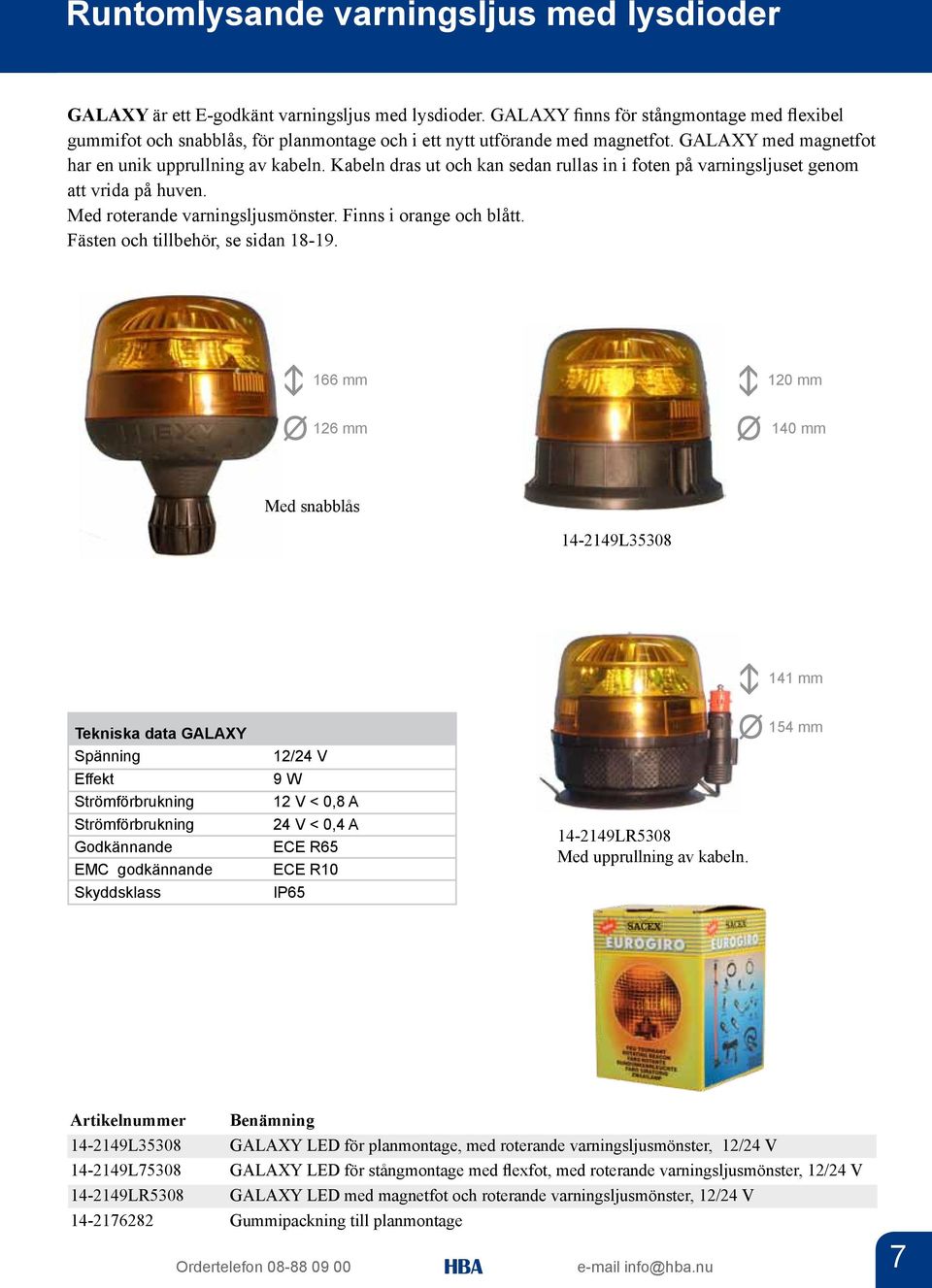

7 Runtomlysande varningsljus med lysdioder GALAXY är ett E-godkänt varningsljus med lysdioder. GALAXY finns för stångmontage med flexibel gummifot och snabblås, för planmontage och i ett nytt utförande med magnetfot. GALAXY med magnetfot har en unik upprullning av kabeln. Kabeln dras ut och kan sedan rullas in i foten på varningsljuset genom att vrida på huven. Med roterande varningsljusmönster. Finns i orange och blått. Fästen och tillbehör, se sidan mm Ø 126 mm 120 mm Ø 140 mm Med snabblås L L35308 Tekniska data GALAXY Effekt Strömförbrukning Strömförbrukning Godkännande EMC godkännande Skyddsklass 12/24 V 9 W 12 V < 0,8 A 24 V < 0,4 A ECE R65 ECE R10 IP LR5308 Med upprullning av kabeln. 141 mm Ø 154 mm L35308 GALAXY LED för planmontage, med roterande varningsljusmönster, 12/24 V L75308 GALAXY LED för stångmontage med flexfot, med roterande varningsljusmönster, 12/24 V LR5308 GALAXY LED med magnetfot och roterande varningsljusmönster, 12/24 V Gummipackning till planmontage info@hba.nu 7

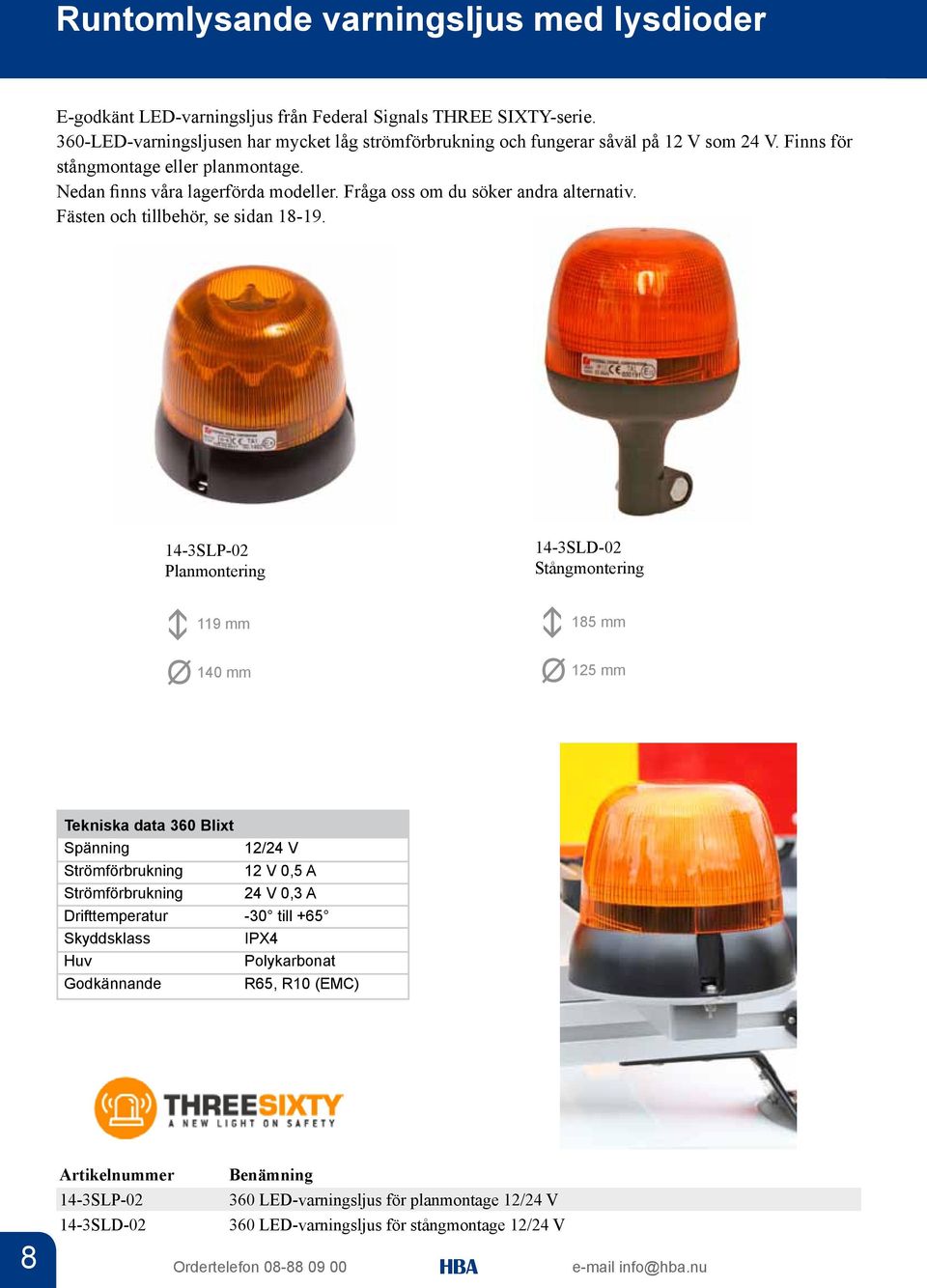

8 Runtomlysande varningsljus med lysdioder E-godkänt LED-varningsljus från Federal Signals THREE SIXTY-serie. 360-LED-varningsljusen har mycket låg strömförbrukning och fungerar såväl på 12 V som 24 V. Finns för stångmontage eller planmontage. Nedan finns våra lagerförda modeller. Fråga oss om du söker andra alternativ. Fästen och tillbehör, se sidan SLP-02 Planmontering 119 mm Ø 140 mm 14-3SLD-02 Stångmontering 185 mm Ø 125 mm Tekniska data 360 Blixt 12/24 V Strömförbrukning 12 V 0,5 A Strömförbrukning 24 V 0,3 A Drifttemperatur -30 till +65 Skyddsklass IPX4 Huv Polykarbonat Godkännande R65, R10 (EMC) SLP LED-varningsljus för planmontage 12/24 V 14-3SLD LED-varningsljus för stångmontage 12/24 V info@hba.nu

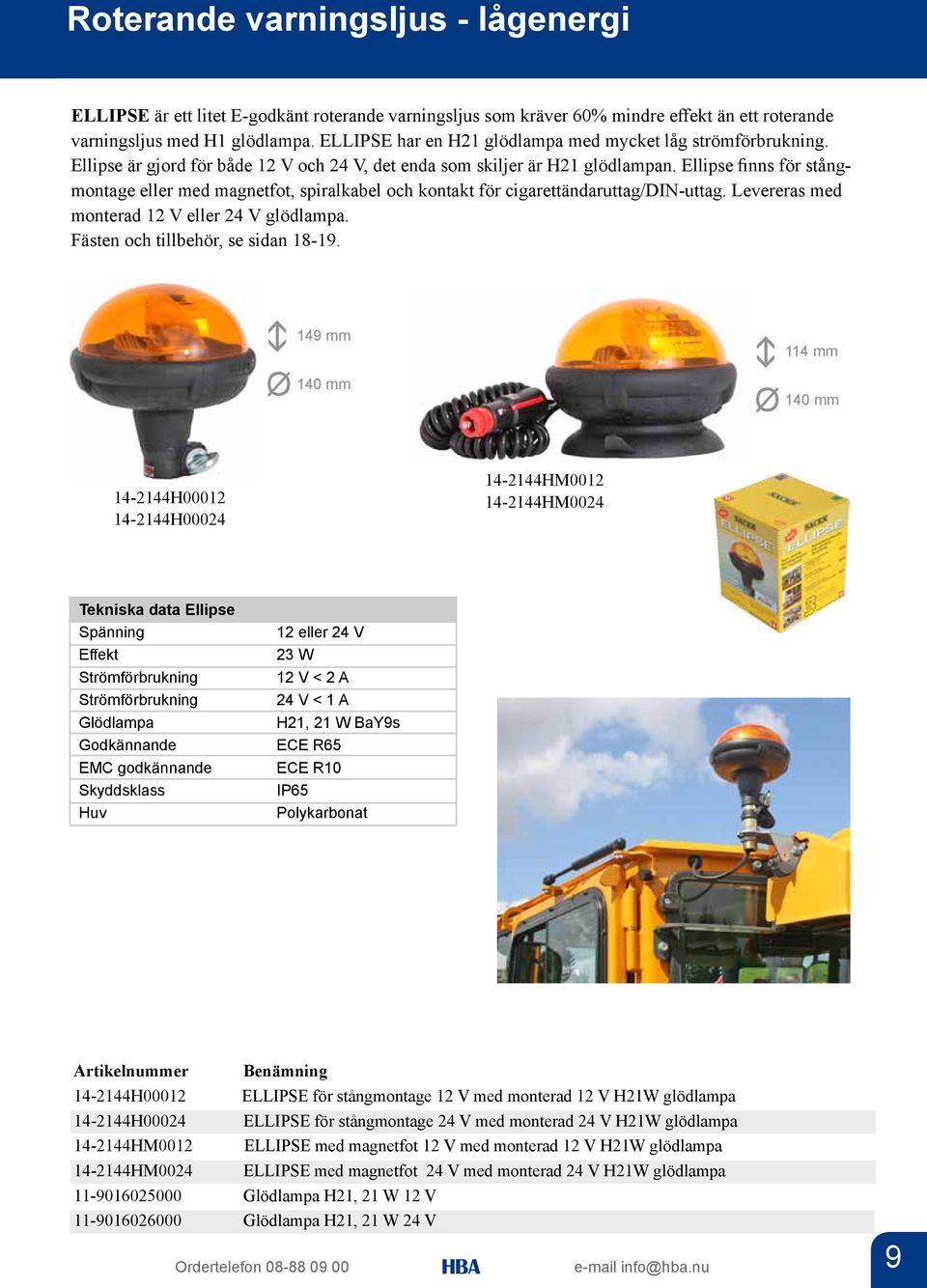

9 Roterande varningsljus - lågenergi ELLIPSE är ett litet E-godkänt roterande varningsljus som kräver 60% mindre effekt än ett roterande varningsljus med H1 glödlampa. ELLIPSE har en H21 glödlampa med mycket låg strömförbrukning. Ellipse är gjord för både 12 V och 24 V, det enda som skiljer är H21 glödlampan. Ellipse finns för stångmontage eller med magnetfot, spiralkabel och kontakt för cigarettändaruttag/din-uttag. Levereras med monterad 12 V eller 24 V glödlampa. Fästen och tillbehör, se sidan mm Ø 140 mm 114 mm Ø 140 mm H H HM HM0024 Tekniska data Ellipse Effekt Strömförbrukning Strömförbrukning Glödlampa Godkännande EMC godkännande Skyddsklass Huv 12 eller 24 V 23 W 12 V < 2 A 24 V < 1 A H21, 21 W BaY9s ECE R65 ECE R10 IP65 Polykarbonat H00012 ELLIPSE för stångmontage 12 V med monterad 12 V H21W glödlampa H00024 ELLIPSE för stångmontage 24 V med monterad 24 V H21W glödlampa HM0012 ELLIPSE med magnetfot 12 V med monterad 12 V H21W glödlampa HM0024 ELLIPSE med magnetfot 24 V med monterad 24 V H21W glödlampa Glödlampa H21, 21 W 12 V Glödlampa H21, 21 W 24 V info@hba.nu 9

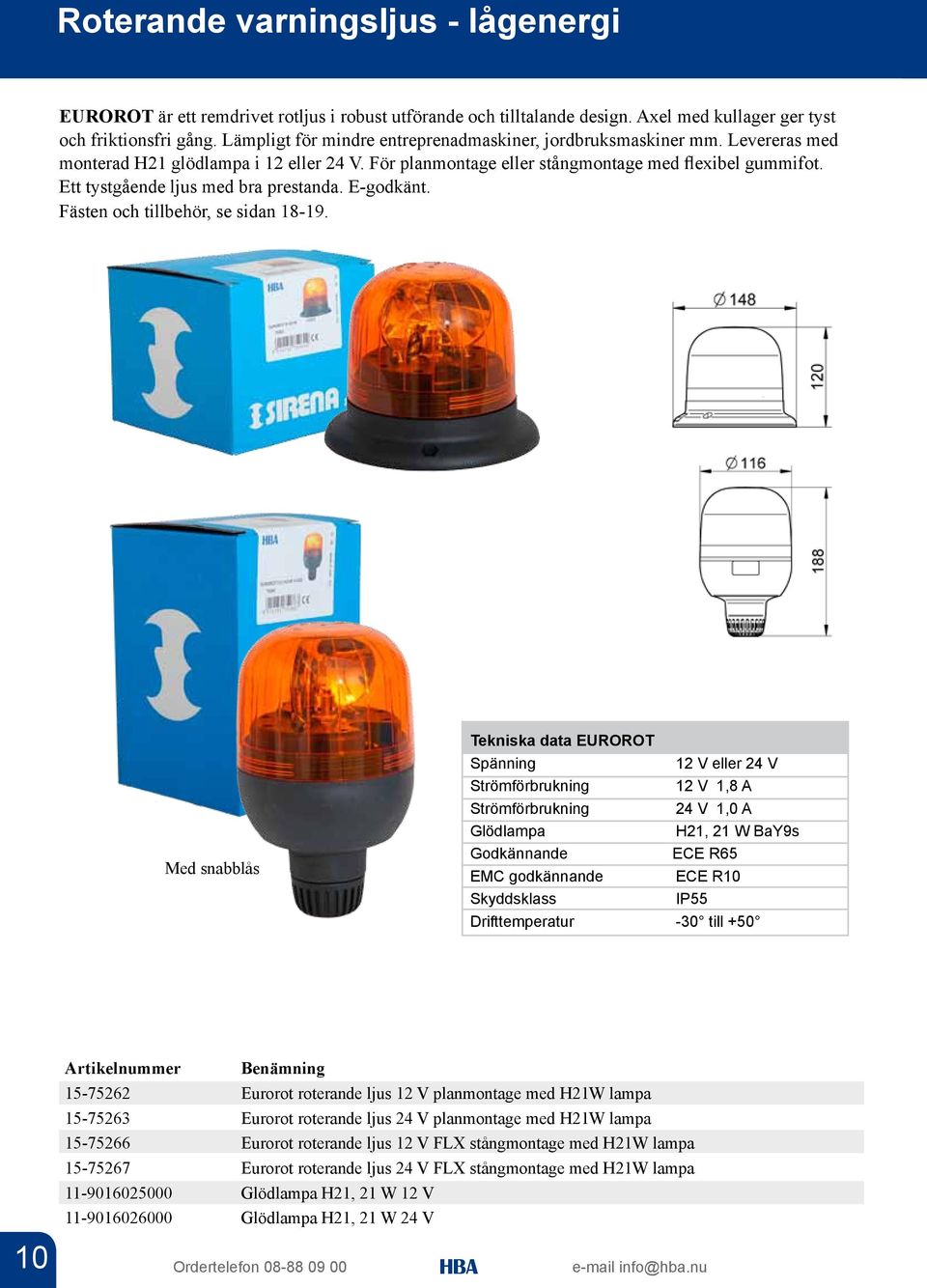

10 Roterande varningsljus - lågenergi EUROROT är ett remdrivet rotljus i robust utförande och tilltalande design. Axel med kullager ger tyst och friktionsfri gång. Lämpligt för mindre entreprenadmaskiner, jordbruksmaskiner mm. Levereras med monterad H21 glödlampa i 12 eller 24 V. För planmontage eller stångmontage med flexibel gummifot. Ett tystgående ljus med bra prestanda. E-godkänt. Fästen och tillbehör, se sidan Med snabblås Tekniska data EUROROT 12 V eller 24 V Strömförbrukning 12 V 1,8 A Strömförbrukning 24 V 1,0 A Glödlampa H21, 21 W BaY9s Godkännande ECE R65 EMC godkännande ECE R10 Skyddsklass IP55 Drifttemperatur -30 till Eurorot roterande ljus 12 V planmontage med H21W lampa Eurorot roterande ljus 24 V planmontage med H21W lampa Eurorot roterande ljus 12 V FLX stångmontage med H21W lampa Eurorot roterande ljus 24 V FLX stångmontage med H21W lampa Glödlampa H21, 21 W 12 V Glödlampa H21, 21 W 24 V info@hba.nu

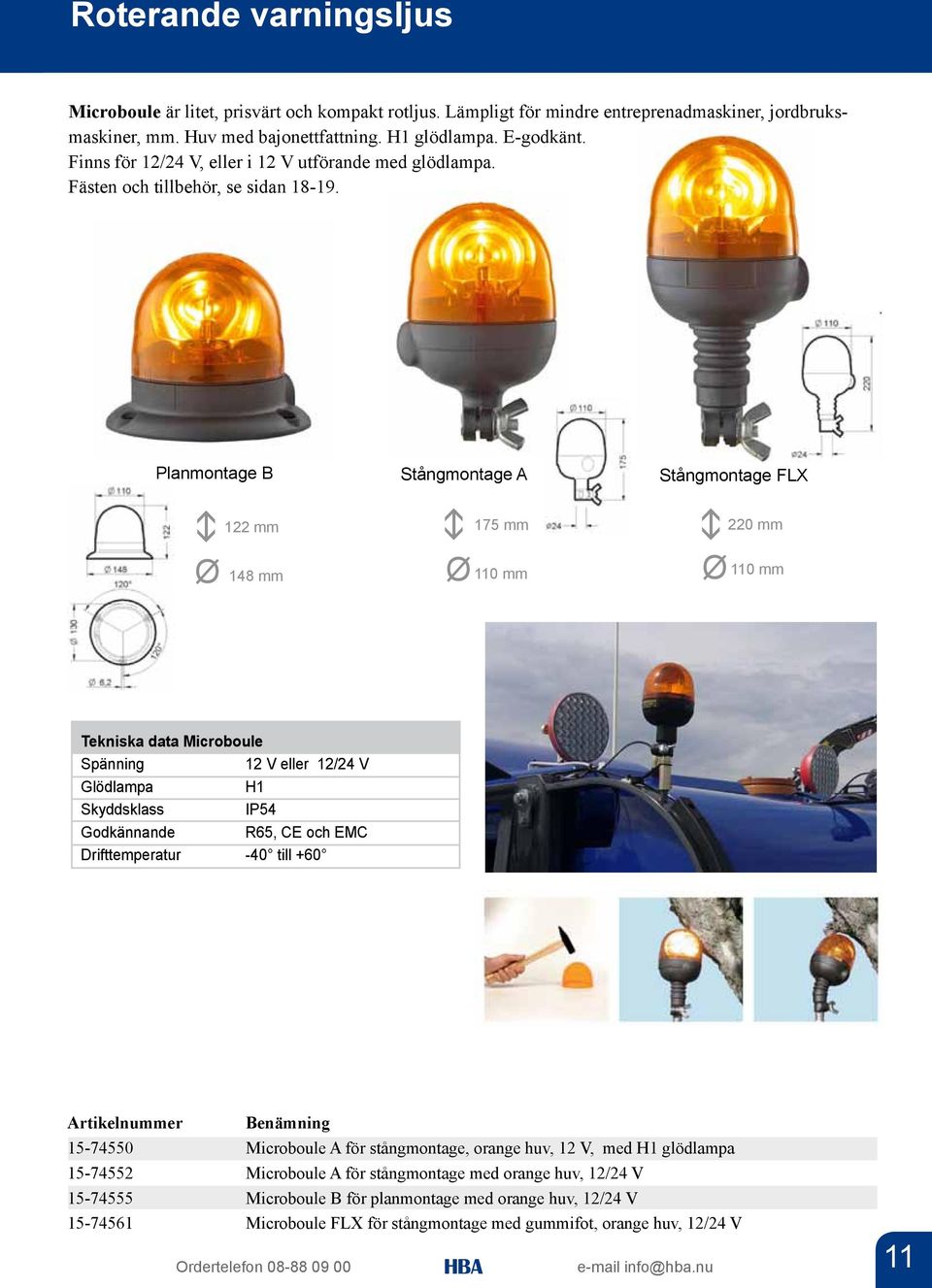

11 Roterande varningsljus Microboule är litet, prisvärt och kompakt rotljus. Lämpligt för mindre entreprenadmaskiner, jordbruksmaskiner, mm. Huv med bajonettfattning. H1 glödlampa. E-godkänt. Finns för 12/24 V, eller i 12 V utförande med glödlampa. Fästen och tillbehör, se sidan Planmontage B Stångmontage A Stångmontage FLX 122 mm Ø 148 mm Ø 110 mm 175 mm 220 mm Ø 110 mm Tekniska data Microboule 12 V eller 12/24 V Glödlampa H1 Skyddsklass IP54 Godkännande R65, CE och EMC Drifttemperatur -40 till Microboule A för stångmontage, orange huv, 12 V, med H1 glödlampa Microboule A för stångmontage med orange huv, 12/24 V Microboule B för planmontage med orange huv, 12/24 V Microboule FLX för stångmontage med gummifot, orange huv, 12/24 V info@hba.nu 11

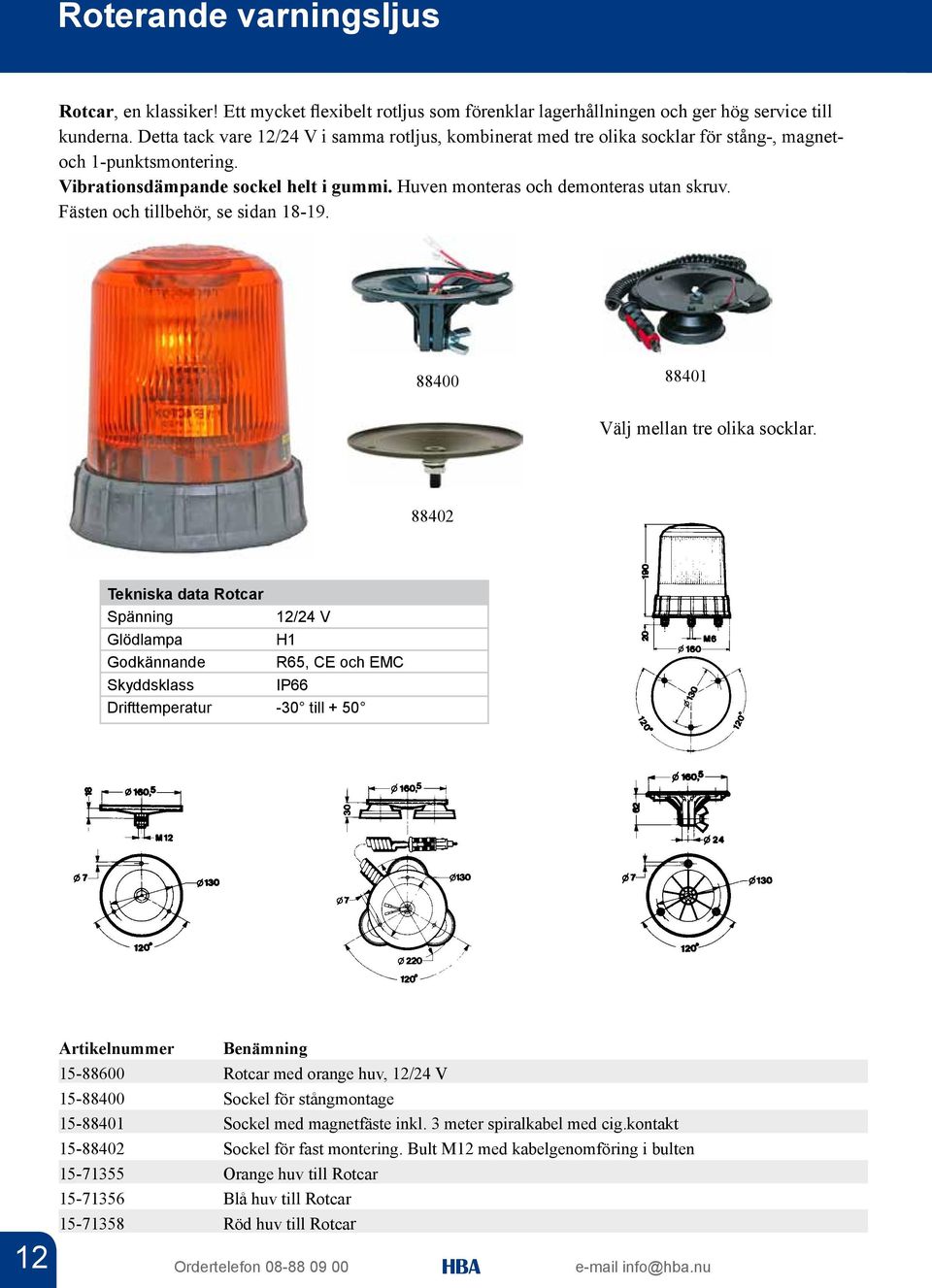

12 Roterande varningsljus Rotcar, en klassiker! Ett mycket flexibelt rotljus som förenklar lagerhållningen och ger hög service till kunderna. Detta tack vare 12/24 V i samma rotljus, kombinerat med tre olika socklar för stång-, magnetoch 1-punktsmontering. Vibrationsdämpande sockel helt i gummi. Huven monteras och demonteras utan skruv. Fästen och tillbehör, se sidan Välj mellan tre olika socklar Tekniska data Rotcar 12/24 V Glödlampa H1 Godkännande R65, CE och EMC Skyddsklass IP66 Drifttemperatur -30 till Rotcar med orange huv, 12/24 V Sockel för stångmontage Sockel med magnetfäste inkl. 3 meter spiralkabel med cig.kontakt Sockel för fast montering. Bult M12 med kabelgenomföring i bulten Orange huv till Rotcar Blå huv till Rotcar Röd huv till Rotcar info@hba.nu

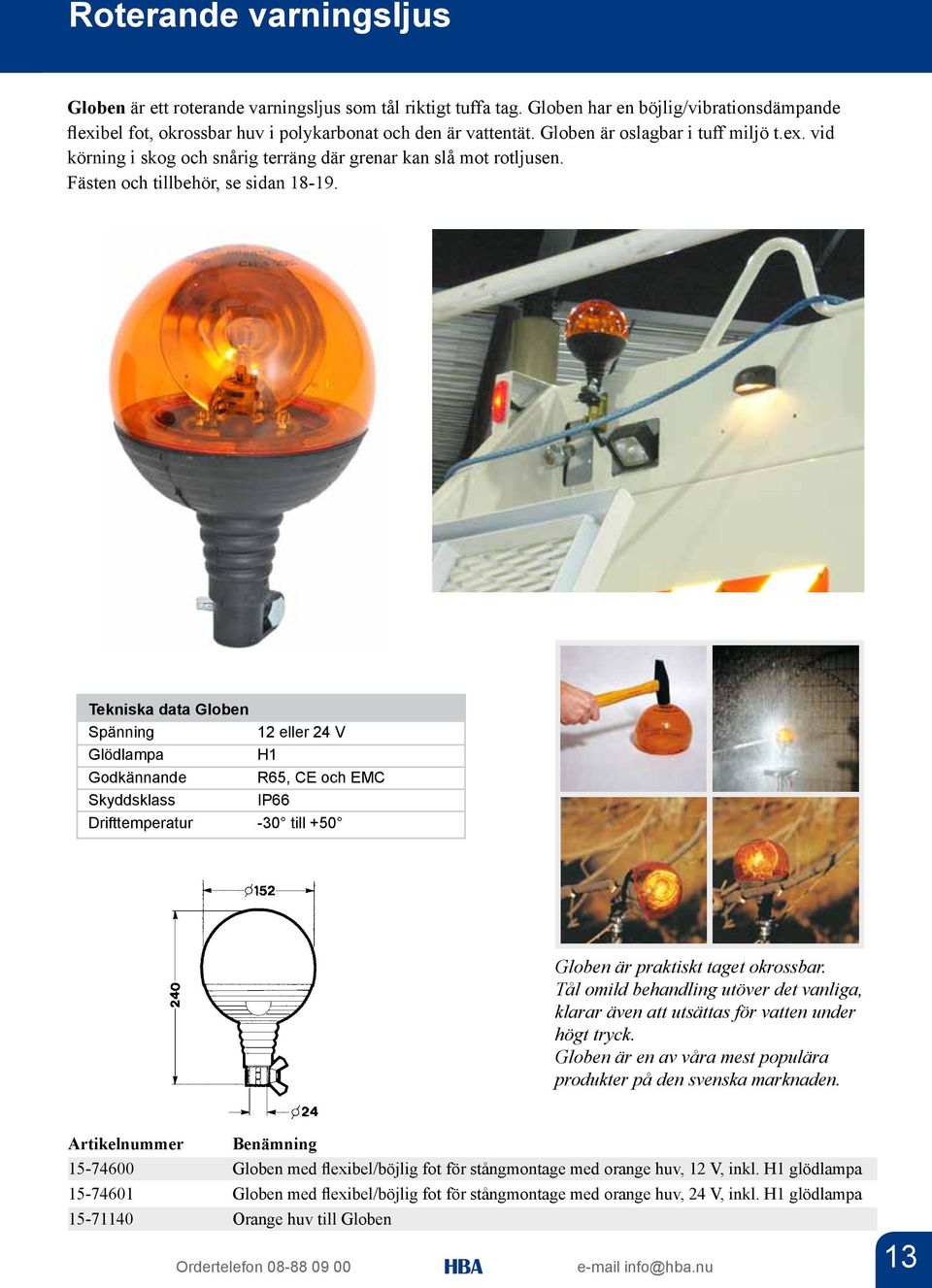

13 Roterande varningsljus Globen är ett roterande varningsljus som tål riktigt tuffa tag. Globen har en böjlig/vibrationsdämpande flexibel fot, okrossbar huv i polykarbonat och den är vattentät. Globen är oslagbar i tuff miljö t.ex. vid körning i skog och snårig terräng där grenar kan slå mot rotljusen. Fästen och tillbehör, se sidan Tekniska data Globen 12 eller 24 V Glödlampa H1 Godkännande R65, CE och EMC Skyddsklass IP66 Drifttemperatur -30 till +50 Globen är praktiskt taget okrossbar. Tål omild behandling utöver det vanliga, klarar även att utsättas för vatten under högt tryck. Globen är en av våra mest populära produkter på den svenska marknaden Globen med flexibel/böjlig fot för stångmontage med orange huv, 12 V, inkl. H1 glödlampa Globen med flexibel/böjlig fot för stångmontage med orange huv, 24 V, inkl. H1 glödlampa Orange huv till Globen info@hba.nu 13

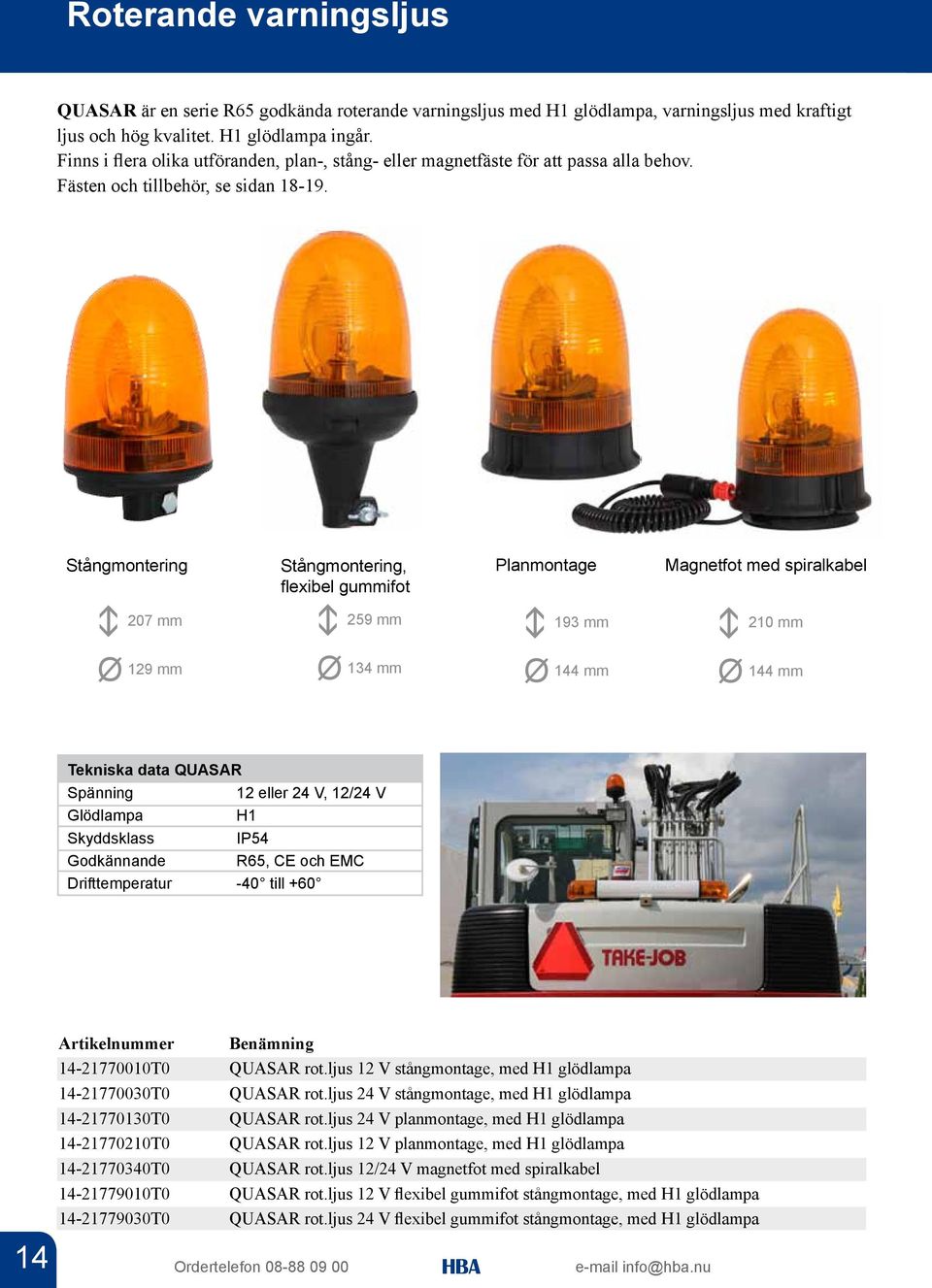

14 Roterande varningsljus QUASAR är en serie R65 godkända roterande varningsljus med H1 glödlampa, varningsljus med kraftigt ljus och hög kvalitet. H1 glödlampa ingår. Finns i flera olika utföranden, plan-, stång- eller magnetfäste för att passa alla behov. Fästen och tillbehör, se sidan Stångmontering 207 mm Ø 129 mm Stångmontering, flexibel gummifot 259 mm Ø 134 mm Planmontage 193 mm Ø 144 mm Magnetfot med spiralkabel 210 mm Ø 144 mm Tekniska data QUASAR 12 eller 24 V, 12/24 V Glödlampa H1 Skyddsklass IP54 Godkännande R65, CE och EMC Drifttemperatur -40 till T0 QUASAR rot.ljus 12 V stångmontage, med H1 glödlampa T0 QUASAR rot.ljus 24 V stångmontage, med H1 glödlampa T0 QUASAR rot.ljus 24 V planmontage, med H1 glödlampa T0 QUASAR rot.ljus 12 V planmontage, med H1 glödlampa T0 QUASAR rot.ljus 12/24 V magnetfot med spiralkabel T0 QUASAR rot.ljus 12 V flexibel gummifot stångmontage, med H1 glödlampa T0 QUASAR rot.ljus 24 V flexibel gummifot stångmontage, med H1 glödlampa info@hba.nu

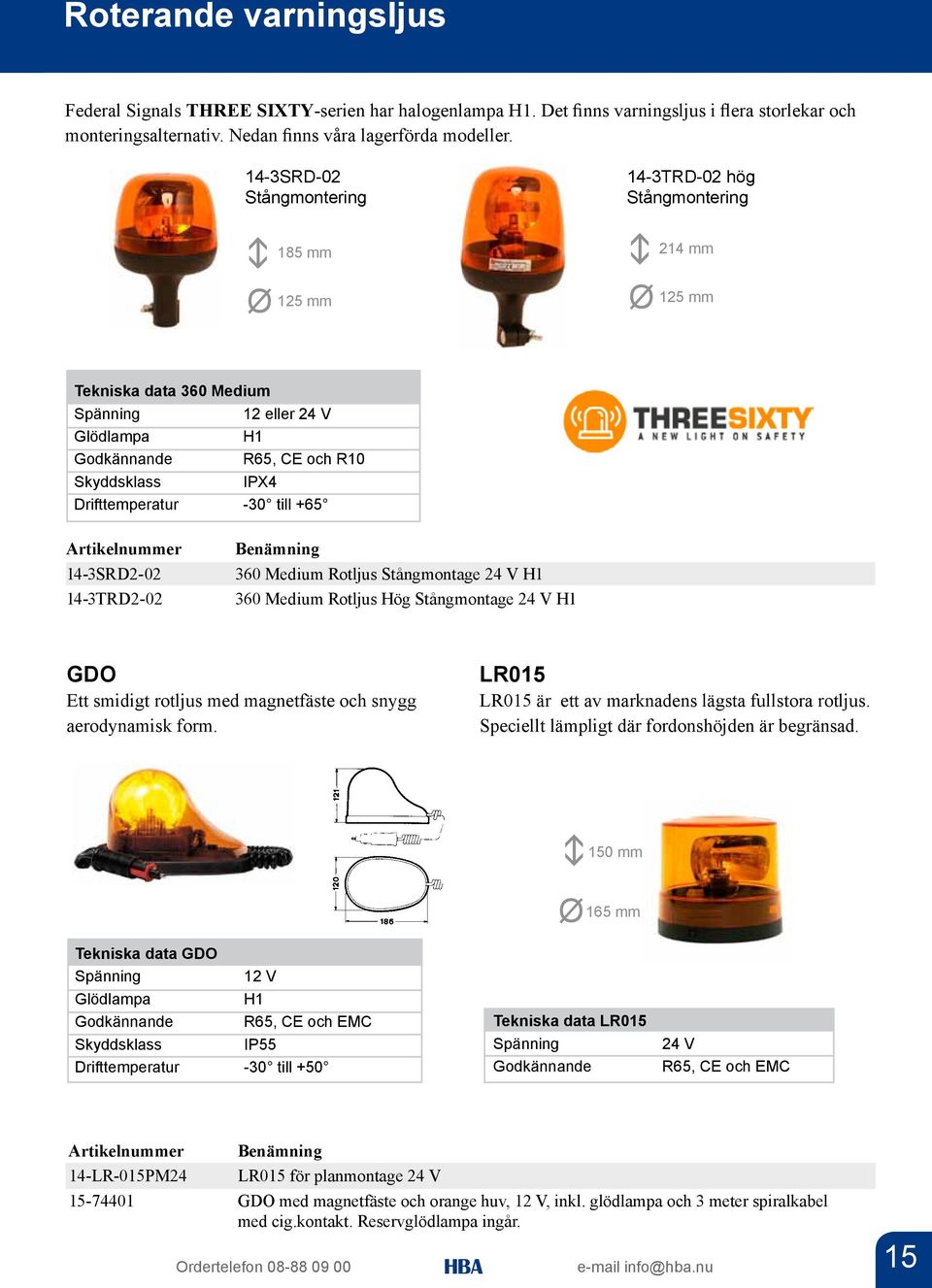

15 Roterande varningsljus Federal Signals THREE SIXTY-serien har halogenlampa H1. Det finns varningsljus i flera storlekar och monteringsalternativ. Nedan finns våra lagerförda modeller. 14-3SRD-02 Stångmontering 185 mm Ø 125 mm 14-3TRD-02 hög Stångmontering 214 mm Ø 125 mm Tekniska data 360 Medium 12 eller 24 V Glödlampa H1 Godkännande R65, CE och R10 Skyddsklass IPX4 Drifttemperatur -30 till +65 Artikelnummer 14-3SRD TRD2-02 Benämning 360 Medium Rotljus Stångmontage 24 V H1 360 Medium Rotljus Hög Stångmontage 24 V H1 GDO Ett smidigt rotljus med magnetfäste och snygg aerodynamisk form. LR015 LR015 är ett av marknadens lägsta fullstora rotljus. Speciellt lämpligt där fordonshöjden är begränsad. Tekniska data GDO 12 V Glödlampa H1 Godkännande R65, CE och EMC Skyddsklass IP55 Drifttemperatur -30 till +50 Ø 150 mm 165 mm Tekniska data LR015 Godkännande 24 V R65, CE och EMC 14-LR-015PM24 LR015 för planmontage 24 V GDO med magnetfäste och orange huv, 12 V, inkl. glödlampa och 3 meter spiralkabel med cig.kontakt. Reservglödlampa ingår. info@hba.nu 15

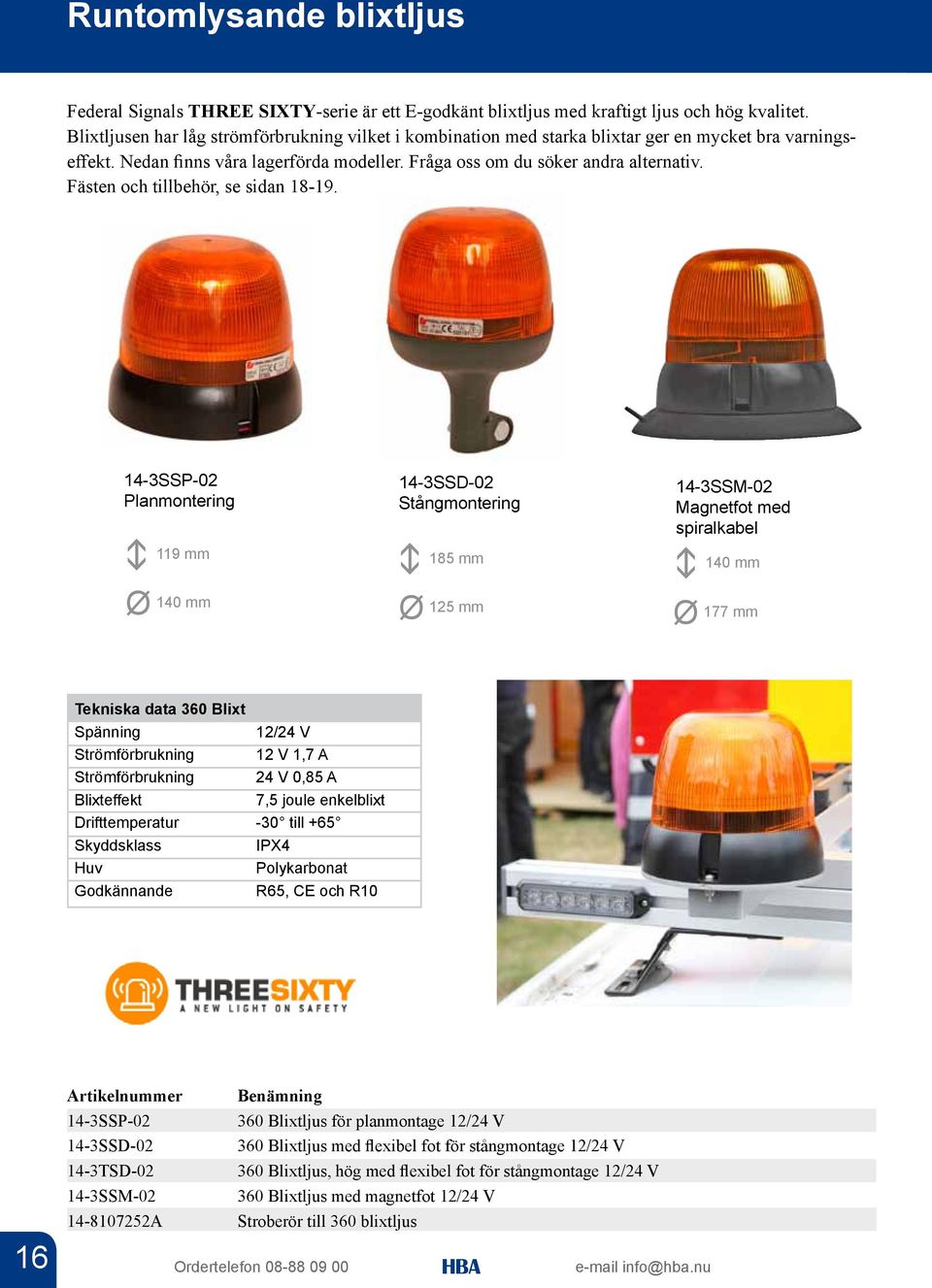

16 Runtomlysande blixtljus Federal Signals THREE SIXTY-serie är ett E-godkänt blixtljus med kraftigt ljus och hög kvalitet. Blixtljusen har låg strömförbrukning vilket i kombination med starka blixtar ger en mycket bra varningseffekt. Nedan finns våra lagerförda modeller. Fråga oss om du söker andra alternativ. Fästen och tillbehör, se sidan SSP-02 Planmontering 119 mm Ø 140 mm 14-3SSD-02 Stångmontering 185 mm Ø 125 mm 14-3SSM-02 Magnetfot med spiralkabel Ø 140 mm 177 mm Tekniska data 360 Blixt 12/24 V Strömförbrukning 12 V 1,7 A Strömförbrukning 24 V 0,85 A Blixteffekt 7,5 joule enkelblixt Drifttemperatur -30 till +65 Skyddsklass IPX4 Huv Polykarbonat Godkännande R65, CE och R SSP Blixtljus för planmontage 12/24 V 14-3SSD Blixtljus med flexibel fot för stångmontage 12/24 V 14-3TSD Blixtljus, hög med flexibel fot för stångmontage 12/24 V 14-3SSM Blixtljus med magnetfot 12/24 V A Stroberör till 360 blixtljus info@hba.nu

17 Runtomlysande blixtljus FLASH E är ett litet, prisvärt och kompakt E-godkänt blixtljus för entreprenadmaskiner, jordbruk mm. Har en låg strömförbrukning vilket i kombination med starka blixtar ger mycket bra varningseffekt. Huv med bajonettfastsättning och gummitätning. Finns med olika typer av fästen för att passa alla behov. Fästen och tillbehör, se sidan Magnetfot med spiralkabel Ø Planmontering 195 mm 195 mm 110 mm Ø 110 mm Stångmontering med böjlig gummifot Ø 243 mm 110 mm Tekniska data Flash E Strömförbrukning Strömförbrukning Effekt Huv Godkännande 12/24 V 12 V 3,0 A 24 V 1,5 A 10 joule enkelblixt Polykarbonat R65, CE och EMC FLASH E blixtljus för planmontering, 12/24 V FLASH E blixtljus för stångmontering med böjlig gummifot, 12/24 V FLASH E blixtljus med magnetfot och kraftig spiralkabel med cig.kontakt 12/24 V info@hba.nu 17

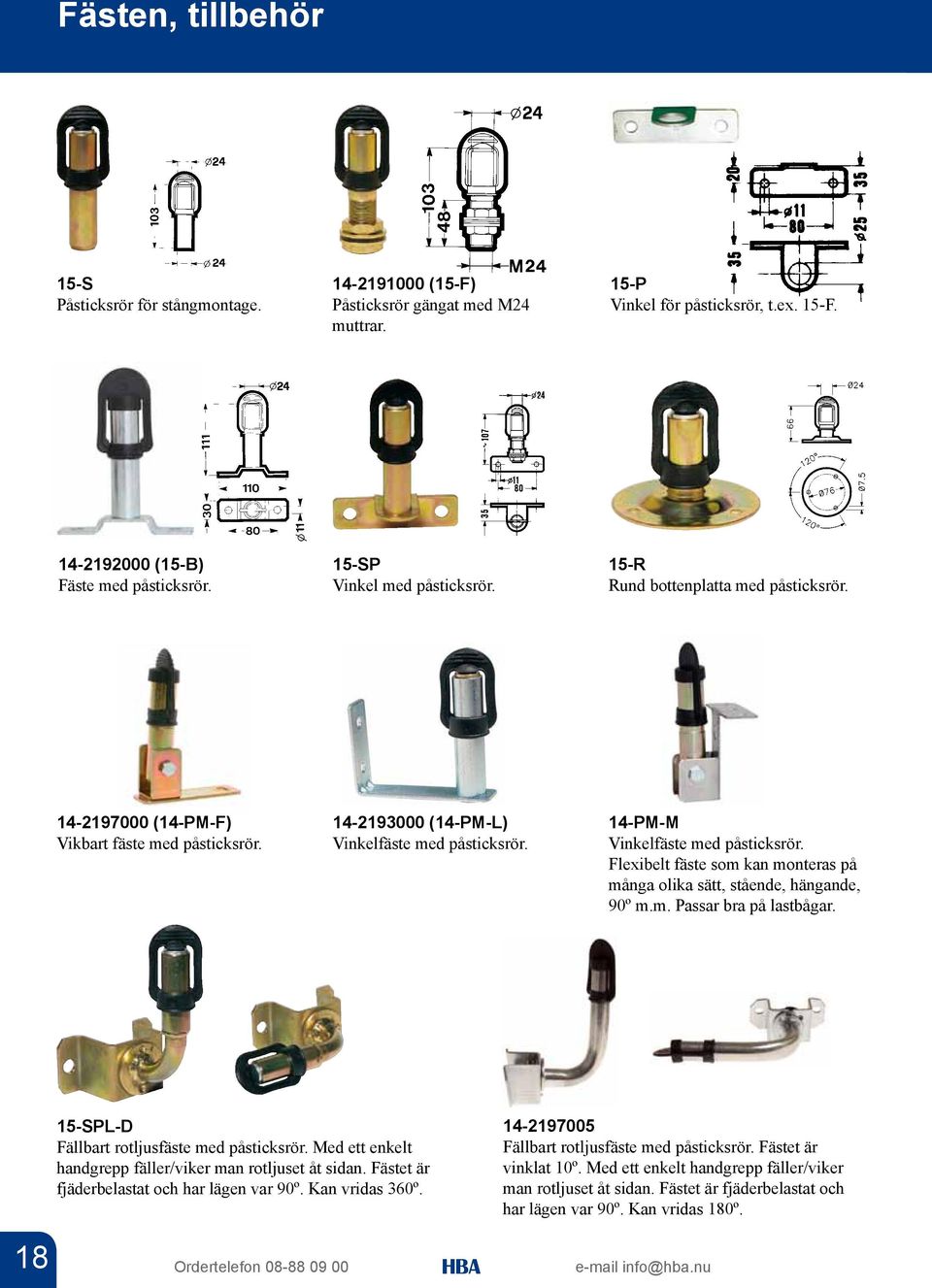

18 Fästen, tillbehör 15-S Påsticksrör för stångmontage (15-F) Påsticksrör gängat med M24 muttrar. 15-P Vinkel för påsticksrör, t.ex. 15-F (15-B) Fäste med påsticksrör. 15-SP Vinkel med påsticksrör. 15-R Rund bottenplatta med påsticksrör (14-PM-F) Vikbart fäste med påsticksrör (14-PM-L) Vinkelfäste med påsticksrör. 14-PM-M Vinkelfäste med påsticksrör. Flexibelt fäste som kan monteras på många olika sätt, stående, hängande, 90º m.m. Passar bra på lastbågar. 15-SPL-D Fällbart rotljusfäste med påsticksrör. Med ett enkelt handgrepp fäller/viker man rotljuset åt sidan. Fästet är fjäderbelastat och har lägen var 90º. Kan vridas 360º Fällbart rotljusfäste med påsticksrör. Fästet är vinklat 10º. Med ett enkelt handgrepp fäller/viker man rotljuset åt sidan. Fästet är fjäderbelastat och har lägen var 90º. Kan vridas 180º. 18

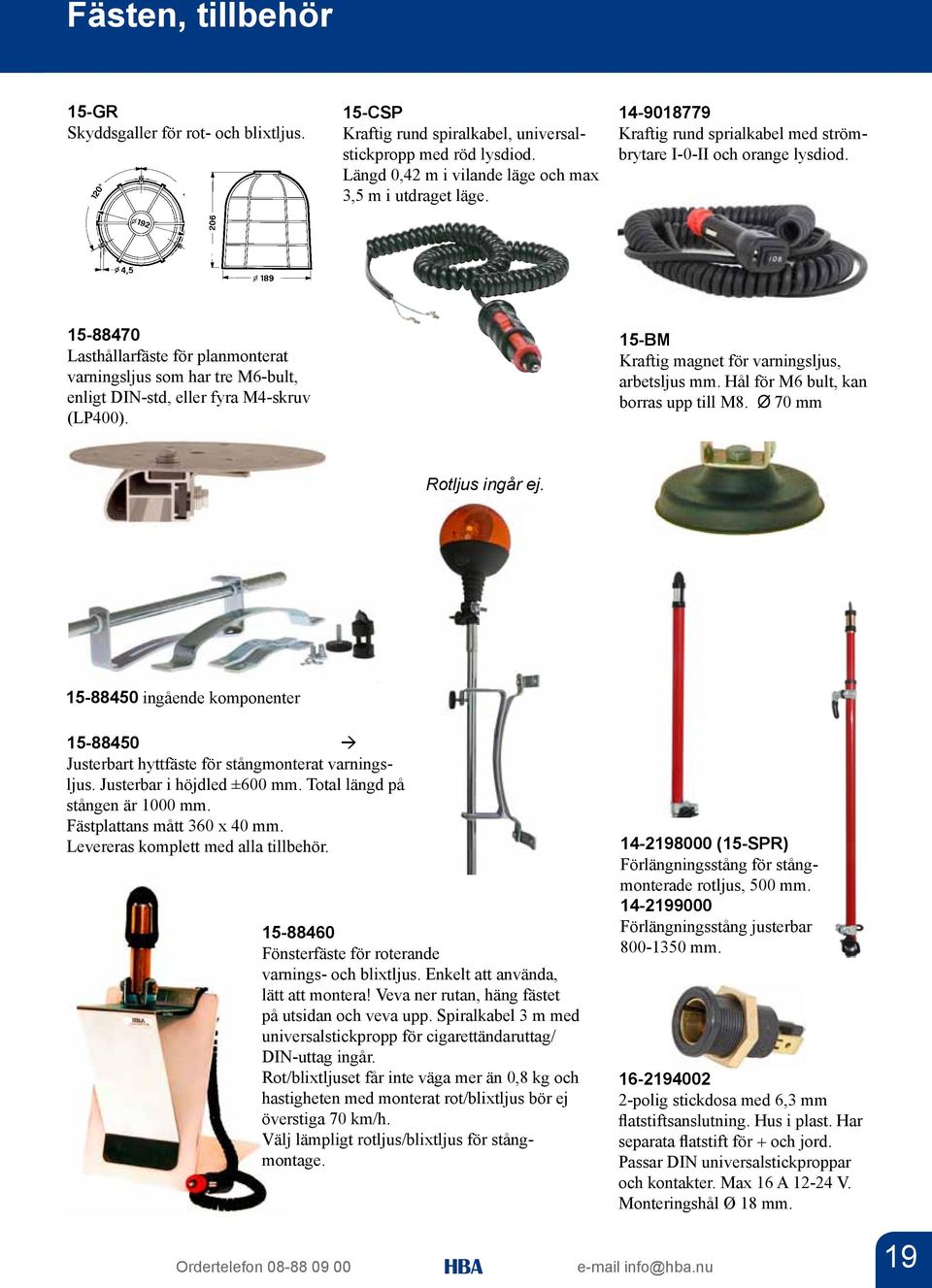

19 Fästen, tillbehör 15-GR Skyddsgaller för rot- och blixtljus. 15-CSP Kraftig rund spiralkabel, universalstickpropp med röd lysdiod. Längd 0,42 m i vilande läge och max 3,5 m i utdraget läge Kraftig rund sprialkabel med strömbrytare I-0-II och orange lysdiod Lasthållarfäste för planmonterat varningsljus som har tre M6-bult, enligt DIN-std, eller fyra M4-skruv (LP400). 15-BM Kraftig magnet för varningsljus, arbetsljus mm. Hål för M6 bult, kan borras upp till M8. Ø 70 mm Rotljus ingår ej ingående komponenter Justerbart hyttfäste för stångmonterat varningsljus. Justerbar i höjdled ±600 mm. Total längd på stången är 1000 mm. Fästplattans mått 360 x 40 mm. Levereras komplett med alla tillbehör Fönsterfäste för roterande varnings- och blixtljus. Enkelt att använda, lätt att montera! Veva ner rutan, häng fästet på utsidan och veva upp. Spiralkabel 3 m med universalstickpropp för cigarettändaruttag/ DIN-uttag ingår. Rot/blixtljuset får inte väga mer än 0,8 kg och hastigheten med monterat rot/blixtljus bör ej överstiga 70 km/h. Välj lämpligt rotljus/blixtljus för stångmontage (15-SPR) Förlängningsstång för stångmonterade rotljus, 500 mm Förlängningsstång justerbar mm polig stickdosa med 6,3 mm flatstiftsanslutning. Hus i plast. Har separata flatstift för + och jord. Passar DIN universalstickproppar och kontakter. Max 16 A V. Monteringshål Ø 18 mm. info@hba.nu 19

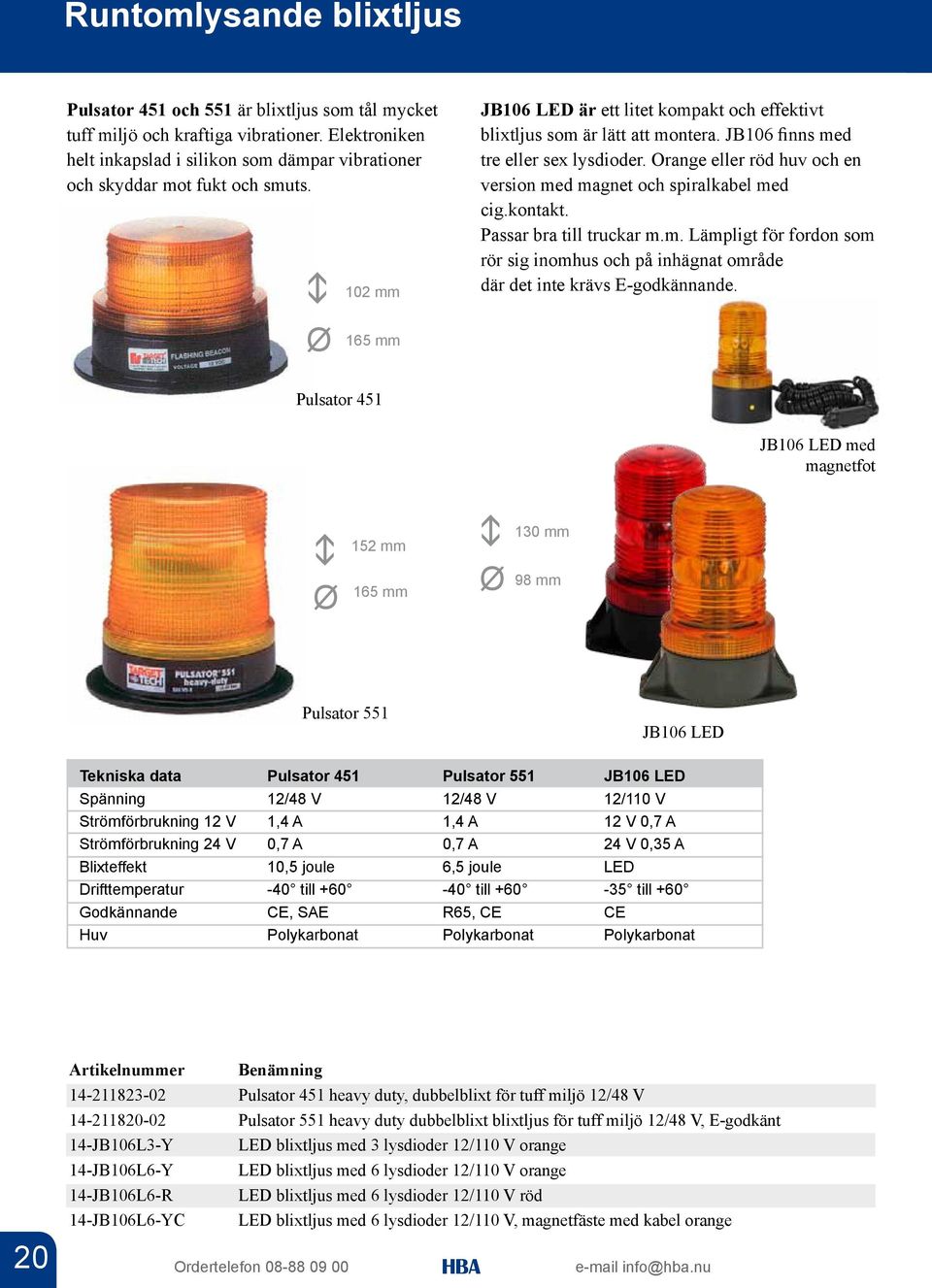

20 Runtomlysande blixtljus Pulsator 451 och 551 är blixtljus som tål mycket tuff miljö och kraftiga vibrationer. Elektroniken helt inkapslad i silikon som dämpar vibrationer och skyddar mot fukt och smuts. Ø 102 mm 165 mm JB106 LED är ett litet kompakt och effektivt blixtljus som är lätt att montera. JB106 finns med tre eller sex lysdioder. Orange eller röd huv och en version med magnet och spiralkabel med cig.kontakt. Passar bra till truckar m.m. Lämpligt för fordon som rör sig inomhus och på inhägnat område där det inte krävs E-godkännande. Pulsator 451 JB106 LED med magnetfot Ø 152 mm 165 mm 130 Ø mm 98 mm Pulsator 551 JB106 LED Tekniska data Pulsator 451 Pulsator 551 JB106 LED 12/48 V 12/48 V 12/110 V Strömförbrukning 12 V 1,4 A 1,4 A 12 V 0,7 A Strömförbrukning 24 V 0,7 A 0,7 A 24 V 0,35 A Blixteffekt 10,5 joule 6,5 joule LED Drifttemperatur -40 till till till +60 Godkännande CE, SAE R65, CE CE Huv Polykarbonat Polykarbonat Polykarbonat Pulsator 451 heavy duty, dubbelblixt för tuff miljö 12/48 V Pulsator 551 heavy duty dubbelblixt blixtljus för tuff miljö 12/48 V, E-godkänt 14-JB106L3-Y LED blixtljus med 3 lysdioder 12/110 V orange 14-JB106L6-Y LED blixtljus med 6 lysdioder 12/110 V orange 14-JB106L6-R LED blixtljus med 6 lysdioder 12/110 V röd 14-JB106L6-YC LED blixtljus med 6 lysdioder 12/110 V, magnetfäste med kabel orange info@hba.nu

21 Ljusramp Traffic Storm med LED-skylt Traffic Storm är en R65 godkänd ljusramp från Federal Signal med låg profil, SOLARIS LED-teknik och uppfällbar LED-skylt. Det finns möjlighet att ha 200 förprogrammerade meddelanden med svenska tecken. Texten kan visas rättvänd eller spegelvänd, fast eller rinnande med valbar hastighet. Om man har två LEDskyltar kan man visa en text bakåt och en annan text framåt. I överkant på mittsektionen finns plats för att ha låga LED-enheter om sex lysdioder vilka ökar synbarheten. Det finns även möjlighet att ha belyst reklamplats. Traffic Storm SWE med skyddskåpa monterad. LED-skylten fälls upp och ner manuellt. Tekniska data Traffic Storm 12 V Strömförbrukning 12 V 1,45 A Godkännande R65 EMC godkännande R10 Skyddsklass IPX9 Drifttemperatur -30 till +65 Mått i mm (hxbxl) 84x500x mm hög med uppfälld LED-skylt Traffic Storm EURO, LED ljusramp med två LED-skyltar, 12 V, längd 1140 mm, engelska tecken Traffic Storm SWE, LED ljusramp med två LED-skyltar, 12 V, längd 1140 mm, svenska tecken 14-BCT Fjärrkontroll till Traffic Storm EURO 14-BCT Fjärrkontroll till Traffic Storm SWE Permanentfäste till Traffic Storm Railsfäste till Traffic Storm Textredigerare PC-program för LED-skylt info@hba.nu 21

22 Ljusramp AURUM, LEGEND mini AURUM en mycket prisvärd varningsljusramp med lysdioder. AURUM förenar högt uppmärksamhetsvärde, låg strömförbrukning, bra ljusbild, enkel installation och snygg design. AURUM är fullbestyckad med LED-moduler i alla positioner. Varningsljusrampen AURUM har klara linser med oranga lysdioder och orange överdel. AURUM har fem meter anslutningskablage med två anslutningskablar för smidig installation. Levereras med fäste för permanent montering. Se sidan för fästen till ljusramper. Funktioner Primärt varningsljus, R65 godkända och riktade varningsljus framåt och bakåt. Vi har ett brett sortiment av rostfria fordonsanpassade fästen. Sid Tekniska data AURUM LEGEND mini 12/24 V 12/24 V Strömförbrukning 12 V 2,7-4,7 A 12 V 3,5 A Strömförbrukning 24 V 1,3-2,3 A 24 V 2,5 A Godkännande ECE R65 ECE R65 EMC godkännande ECE R /104/CE Skyddsklass IP66 IP66 Drifttemperatur -20 till till +50 Mått mm (hxb) 64x284 64x284 Knapplåda till AURUM. Levereras monterad med kablage och svensk bruksanvisning för inkoppling av AURUM ljusramper. Innehåller knapplåda med knappar, fäste och säkringar. Enkel montering spar massor av tid! Se sid 47. LEGEND mini, med magnetfäste och spiralkabel med cig.kontakt som har trefunktionsbrytare med diod. Har dag-/nattsänkning. Längd 616 mm. Finns i orange, blått och rött PL AURUM LED ljusramp längd 609 mm 12/24 V PL AURUM LED ljusramp längd 1130 mm 12/24 V PL AURUM LED ljusramp längd 1346 mm 12/24 V PL AURUM LED ljusramp längd 1549 mm 12/24 V LEGEND miniljusramp längd 616 mm 12/24 V med magnetfäste och spiralkabel Knapplåda komplett till AURUM ljusramp info@hba.nu

23 Ljusramp LEGEND Rampen på bilden är fullbestyckad. LEGEND är Federal Signals mest avancerade ljusramp. För dig med höga krav på utförande och funktion. Legend har en godkänd dag-/nattkoppling vilket innebär att ljusstyrkan kan sänkas nattetid. LEGEND har E-godkänd varningsljusbild, ECE R65 klass 2 (dag-/nattsänkning) och är EMC-godkänd enligt 2004/104/CE. Finns i orange och blått. Se sidan för fästen till ljusramper. 14-BCT Kontrollpanel för LEGEND med SignalMaster. Beroende på bestyckning finns en eller flera av följande funktioner:. Primära varningsljus på/av. Sekundära varningsljus på/av. Sekundära varningsljusens ljusmönster val Alternativ 1/ Alternativ 2. Nattsänkning av ljusstyrkan på/av. Signalmaster rinnande ljus vänster <- höger. Signalmaster rinnande ljus vänster -> höger. Signalmaster rinnande ljus center -> ut. Signalmaster växlande ljus vänster/höger 14-BCT Kontrollpanel för LEGEND utan SignalMaster. Beroende på bestyckning finns en eller flera av följande funktioner:. Primära varningsljus på/av. Sekundära varningsljus på/av. Sekundära varningsljusens ljusmönster val Alternativ 1/ Alternativ 2. Nattsänkning av ljusstyrkan på/av Tekniska data LEGEND 12/24 V Strömförbrukning 12 V 3,5 A Strömförbrukning 24 V 2,5 A Godkännande ECE R65 EMC godkännande 2004/104/CE Skyddsklass IP66 Drifttemperatur -20 till +50 Mått mm (hxb) 64x LEGEND LEGEND SOLARIS framåt, 2 SOLARIS bakåt LEGEND SOLARIS framåt, 2 SOLARIS bakåt 14-BCT LEGEND kontrollpanel LEGEND 1140 med SignalMaster 14-BCT LEGEND kontrollpanel för SignalMaster info@hba.nu 23

24 Ljusramp Legion LEGION ljusramp med lysdioder. En ljusramp med låg profil, bara 59 mm hög. E-godkänd enligt R65 klass 2. Ljusstarka lysdioder med 120º ljusspridning ger ett kraftigt ljus som syns. Ljusramperna är fullutrustade med XLED blixtljusmoduler i alla positioner, 12 LED i varje hörn och XLED med 6 lysdioder framåt-bakåt. Rampen har även dag-/nattkoppling. Fäste för planmontage och ca 3 m kabel ingår i alla ljusramper, andra fästen finns som tillbehör. Se sidan för fästen till ljusramper. Ljusrampen sedd från sidan. 610 mm 1092 mm LEGION ljusramp lagerförs i följande modeller, se nedan. Andra längder och bestyckningar tar vi hem på förfrågan. Tekniska data LEGION Strömförbrukning Strömförbrukning Blinkmönster Godkännande Övrigt 12 eller 24 V 12 V max 33,6 A 24 V max 16,8 A 11 olika att välja på R65 kl. 2, EMC, CE Dag-/nattkoppling LA LEGION ljusramp 610 mm 12 V orange 14-LA LEGION ljusramp 610 mm 24 V orange 14-LA LEGION ljusramp 762 mm 12 V orange 14-LA LEGION ljusramp 762 mm 24 V orange 14-LA LEGION ljusramp 914 mm 12 V orange 14-LA LEGION ljusramp 914 mm 24 V orange 14-LA LEGION ljusramp 1092 mm 12 V orange 14-LA LEGION ljusramp 1092 mm 24 V orange 14-LA LEGION ljusramp 1245 mm 12 V orange 14-LA LEGION ljusramp 1245 mm 24 V orange 14-LA LEGION ljusramp 1372 mm 12 V orange 14-LA LEGION ljusramp 1372 mm 24 V orange 14-LA LEGION ljusramp 1524 mm 12 V orange 14-LA LEGION ljusramp 1524 mm 24 V orange Knapplåda komplett till LEGION Knapplåda till LEGION. Levereras monterad med kablage och svensk bruksanvisning för inkoppling av LEGION ljusramper. Innehåller knapplåda med knappar, fäste och säkringar. Enkel montering spar massor av tid! Se sid 47. info@hba.nu

25 Ljusramp Legion LEGION ljusramp med blå lysdioder. En ny ljusramp med låg profil, bara 59 mm hög. E-godkänd enligt R65 klass 2. Ljusstarka lysdioder med 120º ljusspridning ger ett kraftigt ljus som syns. Ljusramperna är fullutrustade med XLED blixtljusmoduler i alla positioner, 12 LED i varje hörn och XLED med 6 lysdioder framåt-bakåt. Rampen har även dag-/nattkoppling. Fäste för planmontage och ca 3 m kabel ingår i alla ljusramper, andra fästen finns som tillbehör. Se sidan för fästen till ljusramper mm Ljusrampen sedd från sidan. Tekniska data LEGION 12 eller 24 V Strömförbrukning 12 V max 33,6 A Strömförbrukning 24 V max 16,8 A Blinkmönster 11 olika att välja på Godkännande R65 kl. 2, EMC, CE Övrigt Blå lysdioder Knapplåda till LEGION. Levereras monterad med kablage och svensk bruksanvisning för inkoppling av LEGION ljusramper. Innehåller knapplåda med knappar, fäste och säkringar. Enkel montering spar massor av tid! Se sid 47. LEGION ljusramp lagerförs i följande modeller, se nedan. Andra längder och bestyckningar tar vi hem på förfrågan. 14-LB LEGION ljusramp 1092 mm 12 V blå 14-LB LEGION ljusramp 1092 mm 24 V blå 14-LB LEGION ljusramp 1372 mm 12 V blå 14-LB LEGION ljusramp 1372 mm 24 V blå 14-LB LEGION ljusramp 1524 mm 24 V blå Knapplåda komplett till LEGION info@hba.nu 25

26 Ljusramp P4000/P4201 P4000/P4201 med lysdioder, är en E-godkänd ljusramp från Federal Signal. Ljusrampen är utrustad med runt-om-lysande ljusstarka SOLARIS lysdiodringar som ger extremt lång livslängd och låg strömförbrukning. P4000 har belyst reklamplats med glödlampor. P4201 har LED ljuslister som belysning av reklamplatsen. Finns i 12 och 24 V utförande, strömförbrukning 12 V 1,2 A, 24 V 0,6 A. R65, EMC och CE godkända. Alla ljusramper levereras med monterade glödlampor/blixtljus och ca 4 m kablage. 120 mm hög P4000/P4201 med 2 SOLARIS lysdiodringar. 2S1N P4000/P4201 med 4 SOLARIS lysdiodringar. 4S1N Nedan finns ett urval av de P4000/P4201 ljusramper som lagerför. Fäste för planmontage ingår i alla ljusramper - andra fästen finns som tillbehör. Se sidan för fästen till ljusramper. Knapplåda till P4000/4201. Levereras monterad med kablage och svensk bruksanvisning för inkoppling av P4000/P4201 ljusramper. Innehåller knapplåda med knappar, fäste och säkringar. Enkel montering spar massor av tid! Se sid Artikelnummer Längd/Benämning mm, 12/24 V, miniljusramp helt orange mm, 12 V, 2S1N, belyst reklamplats (434 mm) mm, 24 V, 2S1N, belyst reklamplats (434 mm) mm, 12 V, 2S1N, belyst reklamplats (634 mm) mm, 12 V, 2S1N, belyst reklamplats (734 mm) mm, 12 V, 2S1N, belyst reklamplats (834 mm) mm, 12 V, 2S1N, belyst reklamplats (634 mm) + 2 arbets/extraljus mm, 24 V, 2S1N, belyst reklamplats (834 mm) mm, 12 V, 2S1N, belyst reklamplats (1034 mm) mm, 12 V, 2S1N, belyst reklamplats (1134 mm) mm, 24 V, 2S1N, belyst reklamplats (1134 mm) mm, 24 V, 2S1N, belyst reklamplats (1234 mm) mm, 24 V, 4S1N, belyst reklamplats (1034 mm) mm, 24 V, 2S1N, belyst reklamplats (1434 mm) mm, 24 V, 2S1N, LED reklamplats (434 mm) mm, 12 V, 2S1N, LED reklamplats (834 mm) mm, 24 V, 2S1N, LED reklamplats (834 mm) mm, 12 V, 2S1N, LED reklamplats (1034 mm) Knapplåda komplett till P4000/4201 info@hba.nu

27 Ljusramp P3000 P3000. En komplett serie prisvärda E-godkända ljusramper. P3000 är en modern, väldesignad och effektiv ljusramp med blixtljus. Finns i både 12 och 24 V. P3000 finns med riktade LED varningsljus i kombination med blixtljusen. En blixtljusramp har mycket låg strömförbrukning. R65, CE och EMC godkänd. Alla ljusramper levereras med monterade glödlampor/blixtljus och ca 4 m kablage. 120 mm hög Nedan finns ett urval av de P3000 ljusramper som lagerför. Fäste för planmontage ingår,andra fästen finns som tillbehör. Se sidan för fästen till ljusramper. Knapplåda till P3000. Levereras monterad med kablage och svensk bruksanvisning för inkoppling av P3000 ljusramper. Innehåller knapplåda med knappar, fäste och säkringar. Enkel montering spar massor av tid! Se sid mm, 12 V, 2 blixtljus, belyst reklamplats (434 mm) mm, 24 V, 2 blixtljus, belyst reklamplats (434 mm) mm, 24 V, 2 blixtljus, belyst reklamplats (634 mm) mm, 12 V, 2 blixtljus, belyst reklamplats (634 mm) mm, 12 V, 2 blixtljus, belyst reklamplats (734 mm) mm, 12 V, 2 blixtljus, belyst reklamplats (834 mm) mm, 24 V, 2 blixtljus, belyst reklamplats (834 mm) mm, 12 V, 2 blixtljus, 2 fjärrljus, belyst reklamplats (534 mm) mm, 24 V, 2 blixtljus, belyst reklamplats (1034 mm) mm, 12 V, 2 blixtljus, belyst reklamplats (1034 mm) mm, 24 V, 2 blixtljus, belyst reklamplats (1134 mm) mm, 12 V, 2 blixtljus, belyst reklamplats (1134 mm) mm, 24 V, 4 blixtljus, belyst reklamplats (834 mm) mm, 24 V, 4 blixtljus, belyst reklamplats (1134 mm) Knapplåda komplett till P3000 info@hba.nu 27

28 Ljusramp P2000 P2000. En komplett serie prisvärda E-godkända ljusramper med roterande varningsljus, höjden är 120 mm. P2000 är en modern, väldesignad och effektiv ljusramp med belyst reklamplats som standard. Finns i både 12 och 24 V. R65, CE och EMC godkänd. Alla ljusramper levereras med monterade glödlampor/blixtljus och ca 4 m kablage. Utnyttja reklamplatsen på rampen, vi hjälper dig med texterna! 120 mm hög Knapplåda till P2000. Levereras monterad med kablage och svensk bruksanvisning för inkoppling av P2000 ljusramper. Innehåller knapplåda med knappar, fäste och säkringar. Enkel montering spar massor av tid! Se sid 47. Nedan finns ett urval av de P2000 ljusramper som lagerför. Fäste för planmontage ingår - andra fästen finns som tillbehör. Se sidan för fästen till ljusramper mm, 12 V, 2 rotljus, belyst reklamplats (234 mm) mm, 12 V, 2 rotljus, belyst reklamplats (434 mm) mm, 12 V, 2 rotljus, belyst reklamplats (634 mm) mm, 24 V, 2 rotljus, belyst reklamplats (634 mm) mm, 12 V, 2 rotljus, belyst reklamplats (734 mm) mm, 12 V, 2 rotljus, belyst reklamplats (834 mm) mm, 24 V, 2 rotljus, belyst reklamplats (834 mm) mm, 12 V, 4 rotljus, belyst reklamplats (534 mm) mm, 12 V, 2 rotljus, belyst reklamplats (1034 mm) mm, 24 V, 2 rotljus, belyst reklamplats (1034 mm) mm, 12 V, 4 rotljus, belyst reklamplats (734 mm) mm, 24 V, 4 rotljus, belyst reklamplats (734 mm) mm, 24 V, 2 rotljus, belyst reklamplats (1234 mm) mm, 12 V, 4 rotljus, belyst reklamplats (934 mm) mm, 24 V, 4 rotljus, belyst reklamplats (934 mm) mm, 24 V, 4 rotljus, belyst reklamplats (1134 mm) mm, 24 V, 4 rotljus helt orange Knapplåda komplett till P2000 info@hba.nu

29 Ljusramp TurboBeam TurboBeam, en ljusramp med roterande varningsljus. Den perfekta lösningen som kombinerar kvalitet, funktion och pris. TurboBeam är ett flexibelt system som passar alla applikationer. R65 godkänd. CE och EMC. Alla ljusramper levereras med monterade glödlampor och ca 4 m kablage. Längd Höjd Djup mm 127 mm 229 mm Tänk på att beställa rampfäste och manöverpanel/strömbrytare till din ramp. Det gör monteringen enklare och du får ett professionellt resultat. Knapplåda till TurboBeam. Levereras monterad med kablage och svensk bruksanvisning för inkoppling av TurboBeam ljusramper. Innehåller knapplåda med knappar, fäste och säkringar. Enkel montering spar massor av tid! Se sid 47. Fäste för planmontage ingår - andra fästen finns som tillbehör. Se sidan för fästen till ljusramper mm, 12 V, 2 rotljus, belyst reklamplats (480 mm) mm, 24 V, 2 rotljus, belyst reklamplats (480 mm) mm, 12 V, 2 rotljus, belyst reklamplats (640 mm) mm, 24 V, 2 rotljus (ingen reklamplats) Knapplåda komplett till TurboBeam info@hba.nu 29

30 Ljusramper med reklamplats Vi hjälper dig gärna att ta fram och montera din egen text på ljusrampen. Har du en egen logo kan vi använda den. Nedan visar vi några exempel på texter som vi monterat på ljusramper åt våra kunder. Om logon eller texten blir för kort i förhållande till reklamplatsens längd kan man, om så önskas, fylla med stripes. Nedan ett exempel på hur man kan göra. ÅD Montering, fästen och hållare Undersidan på rampen har spår där vagnsbultar kan skjutas i sidled för en säker och flexibel montering. Vi lagerför fästen för våra ljusramper som passar till personbilar, lätta och tunga transportfordon. Se sidan för fästen till ljusramper. Ljusramperna kan även monteras på lasträcken, Trux-bågar eller direkt i taket. Det är också möjligt att göra ett eget fäste om så önskas tack vare den flexibla undersidan på rampen. ÅD 30 info@hba.nu

31 Fästen till ljusramper - Scania och Volvo Rampfästen för SCANIA och VOLVO lastbilar. För att på ett enkelt och snyggt sätt kunna montera våra olika ljusramper på fordon har vi ett brett sortiment av fästen. Anpassade till våra ljusramper, LEGION, AURUM, LEGEND, P4000/P4201, P2000, P3000 och TurboBeam. 14-S005 SCANIA CR14 hytter med lågt tak utan takreling. 14-S001 SCANIA CR14/CR19 hytter med takreling. Med detta fäste kan takluckan öppnas. 14-S006 SCANIA CR14/CR19 hytter med högt tak, med eller utan takreling utom TOPLINE. Ger en framflyttad montering. 14-V012 VOLVO FH/FM och FL6. Med detta fäste kan takluckan öppnas. 14-V014 VOLVO FE/FL Fäste för TRUXBÅGE. (lagerförs ej) Säljs av TRUX-återförsäljare. 14-V021 VOLVO FH SERIE 4 bakom takluckan. 14-V022 VOLVO FH SERIE 4 framför takluckan. 14-V023 FÄSTE VOLVO FL/FE > info@hba.nu 31

32 Fästen till ljusramper Rampfästen för lätta fordon. Anpassade för Federal Signal ljusramper, AURUM, LEGEND, P4000/4201, P3000, P2000 och TurboBeam. 14-PGHS Passar: VW Transporter T5 14-PGLD 14-PGLS 14-PGVD 14-PGVS Passar: VW Amarok Passar: MB Vito, Ford Transit, MB Sprinter, VW Crafter (kräver ingrepp taket) Passar : VW Caddy fixpoint, RENAULT Kangoo Passar: PEUGEOT Partner 14-PGRS Railsfäste Samtliga rampfästen är av rostfritt stål och levereras med gummipackningar och fästskruvar Rampfäste för fast montage Rampfäste för fast montage PGTM Monterad på Thule fotsats. lagerför ej fotsatser. 14-PGTM Monterad på Montblanc fotsats. lagerför ej fotsatser. 14-PGTM Rampfäste anpassat till Thule och Montblanc fotsatser. 14-PGHS Rampfäste till VW Transporter T5 14-PGLD Rampfäste till VW Amarok 14-PGLS Rampfäste till MB Vito, Ford Transit, MB Sprinter, VW Crafter 14-PGVD Rampfäste till VW Caddy med fixpoint & Renault Kangoo 14-PGVS Rampfäste till Peugeot Partner 14-PGRS Rampfäste till RAILS, Federal Signal ljusramper 14-PGTM Rampfäste till fotsatser från Thule och Montblanc, P4000/4201, P3000, P2000 och TURBOBEAM Rampfäste för fast montage, P4000/4201, P3000, P2000 och TURBOBEAM Rampfäste för fast montage, P4000/4201, P3000, P2000 och TURBOBEAM info@hba.nu

33 Fästen till ljusramper Rampfästen för lätta fordon. Anpassade för LEGION ljusramper. 14-PJHS Passar: VW Transporter T5 14-PJLD 14-PJLS 14-PJVD 14-PJVS Passar: VW Amarok Passar: MB Vito, Ford Transit, MB Sprinter, VW Crafter (kräver ingrepp taket) Passar : VW Caddy fixpoint, RENAULT Kangoo Passar: PEUGEOT Partner 14-PJRS Railsfäste Samtliga rampfästen ovan är av rostfritt stål och levereras med gummipackningar och fästskruvar. LEGION ljusramp monterad på VW Caddy 14-PJHS Rampfäste till VW Transporter T5 14-PJLD Rampfäste till VW Amarok 14-PJLS Rampfäste till MB Vito, Ford Transit, MB Sprinter, VW Crafter 14-PJVD Rampfäste till VW Caddy med fixpoint & Renault Kangoo 14-PJVS Rampfäste till Peugeot Partner 14-PJRS Rampfäste till RAILS för LEGION och TORRENT info@hba.nu 33

34 Riktade varningsljus R65 MicroLED Advance R65. Ett ljusstarkt orange och blått varningsljus som är R65 godkänd enligt ECE R65 kategori X. MicroLED Advance R65 har inbyggd blinkfunktion. Den är försedd med tre mycket ljusstarka lysdioder med en avancerad optisk design för maximalt varningsljus. Levereras med 0,3 m utgående kablar. MicroLED Advance R65 14-MBS-ADV. Fäste till MB Sprinter. Vänster- och högerutförande, levereras i sats om en vänster och en höger. Hus för stående montering Planmonteringsram Infällnadsram 124 x 63 x 36 mm 124 x 63 x 28 mm 113 x 54 mm Monteringsplåt Tekniska data Strömförbrukning Blinkmönster Mått l x h x d Synkronisering Vikt Godkännande Skyddsklass 12/24 V 0,4 A 25 olika att välja på 106 x 46 x 25 mm utan ramfäste eller hus 2-6 enheter 80 gram R65, CE och EMC: /EC Vattentät, IP9K MicroLED Advance 12/24 V R65 E-godkänd, orange med orange lins, 0,3 m kablage MicroLED Advance 12/24 V R65 E-godkänd, blå med blå lins, 0,3 m kablage MicroLED Advance 12/24 V R65 E-godkänd, blå med klar lins, 0,3 m kablage 14-MBS-ADV Fäste till MB Sprinter, vänster + höger för MicroLED Advance Hus för stående montering 124 x 63 x 36 mm Planmonteringsram 124 x 63 x 28 mm Infällnadsram 113 x 54 mm MicroLED monteringsplåt info@hba.nu

35 Riktade varningsljus R65 Impaxx är ett kompakt LED varningsljus som är E-godkänt enligt R65. Blixtljuset har tre högintensiva lysdioder med Solaris teknologi. Impaxx levereras med svart ram och gummipackning för planmontage. Impaxx är vattentät och monteras liggande. Flera blixtljus kan synkroniseras, 12/24 V i samma. Levereras med 3 m ADR kabel eller 0,3 m utgående kablar. Finns i orange ljus med klar eller orange lins, samt i blått ljus med klar eller blå lins. Impaxx med orange ljus och orange lins. Impaxx med orange ljus och klar lins. Impaxx med blått ljus och klar lins. Impaxx med ADR-kabel Tekniska data Strömförbrukning Blinkmönster Synkronisering Vikt Godkännande Skyddsklass 12/24 V 1,0/0,5 A vid 12/24 V 23 olika att välja på 2-6 enheter 140 gram R65, CE och EMC: /EC Vattentät, IP6K9K 14-IPX322-AHA Impaxx R65 orange, orange lins 12/24 V, med 3 m ADR kabel 14-IPX322-AH Impaxx R65 orange, orange lins 12/24 V, 0,3 m kablage 14-IPX320-AH Impaxx R65 orange, klar lins 12/24 V, 0,3 m kablage 14-IPX320-BH Impaxx R65 blå, klar lins 12/24 V, 0,3 m kablage 14-IPX322-BH Impaxx R65 blå, blå lins 12/24 V, 0,3 m kablage Infällnadsram till Impax info@hba.nu 35

36 Riktade varningsljus R65 LD116 ADVANCE och QuadraFlare advance är E-godkända LED varningsljus från Federal Signal. Nio olika blinkmönster att välja mellan, varav ett är R65 godkänt. Upp till sex enheter kan synkroniseras. Finns i orange blått och rött. LD116 Advance blixtljusmodul monterad i hus. Hus och ram beställs separat. Denna lampa ersätter LD116. QuadraFlare blixtljus monterat i ram för planmontage. Hus till LD116 Advance blixtljusmodul. Planmonteringsram för LD116 Advance blixtljusmodul. Ram för planmontage till QuadraFlare. Beställes separat. Tekniska data LD116 ADV QuadraFlare ADV 12/24 V 12/24 V Effekt 0,45 A vid 12 V 0,5 A vid 12V 0,25 A vid 24 V 0,3 A vid 24 V Mått med hus 113 x 84 x 78 mm 211 x 132 x 48 mm Drifttemperatur -20 till till +50 Skyddsklass IPX9K IPX9K Godkännande R65, EMC R10 R65, EMC R LD116 Advance blixtljusmodul R65, orange, 12/24 V LD116 Advance blixtljusmodul R65, blå, 12/24 V Hus till LD116 Advance blixtljusmodul, med fäste Planmonteringsram för LD116 Advance QuadraFlare Advance R65 orange, orange lins 12/24 V 14-QL64MB QuadraFlare ram för planmontage 36 info@hba.nu

37 Riktade varningsljus R65 TL04 är ett litet och kraftfullt riktat blixtljus med 4 ljusstarka lysdioder. E-godkänt enligt R65. TL04 är polaritetsskyddad och har aluminiumhus för bra värmeavledning. TL04 levereras med 3 m ADR-kabel eller 0,2 m utgående kablar. Som tillbehör finns en infällnadsram, ett justerbart fäste samt ett 90 L-fäste. Går utmärkt att synkronisera flera TL04 med varandra. Finns med orange ljus, klar lins. Justerbart fäste för blixtljus TL04 Tekniska data TL04 Strömförbrukning Strömförbrukning Godkännande EMC godkännande Skyddsklass 12/24 V 12 V 0,32 A 24 V 0,17 A ECE R65 ECE R10 Vattentät L-fäste för blixtljus TL04 Infällnadsram för blixtljus TL04 Artikelnummer 14-TL04AE 14-TL04 14-MBSMXS4 14-MBGSX4 14-ZRUB-TLED4 Benämning Blixtljus 4 LED R65, 3 m ADR-kabel Blixtljus 4 LED R65, 0,2 m utgående kabel Justerbart fäste för blixtljus med 4 lysdioder L-fäste vinklat 90 för blixtljus med 4 lysdioder Infällnadsram i gummi info@hba.nu 37

38 Riktade varningsljus R65 klass 2 MS26 LED Blixtljus, ECE R65 kategori X klass 2 Godkänt backvarningsljus enligt Trafikverkets föreskrift om arbete på väg TRVK Apv, TDOK 2012:86 punkt: MS26 är ett E-godkänt blixtljus med två ljuslägen natt/dag, R65 klass 2. Blixtljuset är kompakt och har 12 st kraftiga lysdioder i dubbla rader. Blixtljuset har hus i aluminium och är för planmontage med gummipackning. Finns med 3 m ADR-kabel eller 0,3 m kabel. Som tillbehör finns en infällnadsram, ett justerbart fäste samt ett 90 o L-fäste. MS26 är vattentät och kan monteras överallt. MS26 har 23 olika blinkmönster att välja på. Flera blixtljus kan synkroniseras, 12/24 V i samma. Finns med orange eller blått ljus och utförande med en rad blå och en rad oranga blixtljus, alla med klar lins. 14-MS26E-Y, blixtljus med 12 lysdioder och 3 m ADR kabel. Hålavstånd: 120 mm. Tekniska data MS26 Strömförbrukning Strömförbrukning Godkännande EMC godkännande Skyddsklass 12/24 V 12 V 0,75 A 24 V 0,38 A ECE R65 R10 IPX8 Infällnadsram för blixtljus L-fäste för blixtljus Justerbart fäste för blixtljus MS26E-Y Blixtljus 12 Led orange E-godkänd R65, 3 m ADR kabel 12/24 V 14-MS26E-B Blixtljus 12 Led blå E-godkänd R65, 12/24 V, 0,3 m kabel 14-MS26-BA Blixtljus 12 Led blå+orange E-godkänd R65, 12/24 V, 0,3 m kabel 14-M35M0.070 Infällnadsram i gummi för blixtljus 14-MS26 14-M35M0.010 L-fäste vinklat 90 för blixtljus 14-MS26 14-M35M0.060 Justerbart fäste för blixtljus 14-MS26 info@hba.nu

39 Riktade varningsljus R65 MS6, E-godkänt blixtljus enligt R65. Blixtljuset är litet, bara 23 mm högt och 18 mm djupt. Ett riktat blixtljus med extremt kraftiga lysdioder och bra sidospridning. MS6E-Y3 levereras med 3 m ADR kabel, övriga levereras med 3 utgående kablar på 0,3 m. Blixtljuset är för planmontage med gummipackning. Som tillbehör finns en infällnadsram, ett justerbart fäste samt ett 90 L-fäste. Blixtmodulen är vattentät, kan monteras överallt och har 6 lysdioder. MS6 har 4 olika blinkmönster att välja på. Flera blixtljus kan synkroniseras, 12/24 V i samma. Finns med orange och blått ljus, klar lins. 14-MS6E-Y, blixtljus med 6 lysdioder för planmontering Infällnadsram för blixtljus MS6 L-fäste för blixtljus Justerbart fäste för blixtljus 14-MS6E-B, blixtljus med 6 lysdioder för planmontering Tekniska data MS6 Strömförbrukning 12 V Godkännande Skyddsklass Övrigt 12/24 V Orange 0,78 A Blå 0,87 A R65, CE och EMC: 2004/104 Vattentät Hus i aluminium Fäste som passar till grillen på MB Sprinter och VW Transporter T5. För MS6 blå och orange. Snygg montering som spar mycket monteringstid. 14-MS6BHE-YY, blixtljus med 6 lysdioder, med två fästalternativ, med vinklat fäste 90 o nedåt eller ett klämfäste, max tjocklek 10 mm. 107 x 24 x 42 mm 14-MS6E-Y3 Blixtljus 6 Led orange E-godkänd R65, 12/24V, med 3 m ADR kabel 14-MS6E-Y Blixtljus 6 Led orange E-godkänd R65, 12/24V, 0,3 m kabel 14-MS6E-B Blixtljus 6 Led blå E-godkänd R65, 12/24V, 0,3 m kabel 14-MS6BHE-YY Blixtljus 6 Led orange E-godkänd R65, 12/24V med klämfäste, 0,3 m 14-97M Infällnadsram för blixtljus 14-MS6E- 14-MBGSMS6BS L-fäste vinklat 90 för blixtljus 14-MS6E- 14-MBSMMS6BS Justerbart fäste för blixtljus 14-MS6E- 14-MBS-MS6 Fäste för Mercedes Sprinter, sats med en vänster + en höger 14-T5VIHPAR Fäste för VW Transporter T5, sats med en vänster + en höger Fäste för Q-paxbåge info@hba.nu 39

40 Riktade varningsljus MictroLED Advance. Ett ljusstarkt varningsljus med inbyggd blinkfunktion. MicroLED Advance har åtta olika blinkmönster att välja på. MicroLED Advance har tre mycket ljusstarka lysdioder med en avancerad optisk design för maximalt varningsljus. MicroLED ADV orange med 3 m kabel Hus för stående montering Planmonteringsram Infällnadsram 124 x 63 x 36 mm 124 x 63 x 28 mm 113 x 54 mm Tekniska data Strömförbrukning Blinkmönster Mått Synkronisering 12/24 V 0,4 A 8 olika att välja på 106 x 46 x 25 mm utan ramfäste eller hus 2-6 enheter MicroLED monteringsplåt Godkännande CE 2004/104 Skyddsklass IP9K Fönsterfäste för MicroLED, utan kabel och blixtljus. Välj kabel från sid MicroLED Advance 12/24 V orange 3 m kablage MicroLED Advance 12/24 V orange klar lins MicroLED Advance 12/24 V orange klar lins, basic med ett blinkmönster Hus för stående montering 124 x 63 x 36 mm Planmonteringsram 124 x 63 x 28 mm Infällnadsram 113 x 54 mm Fönsterfäste för vindruta MicroLED monteringsplåt info@hba.nu

41 Riktade varningsljus SQ4 LED. Riktat varningsljus med hög effekt. Mått: Ø 148 mm, höjd 63 mm. Upp till fyra blixtljus kan synkroniseras att blixtra samtidigt, skyddsklass IP65. Levereras med packning och kabelförskruvning. CE och EMC godkänd. 10/30 V, 0,15 A/0,07 A. SQ4 LED med klar lins FX24 FX14 Hula-Blitz MINI är ett litet kompakt varningsljus med hus i metall. Varningsljuset lyser i två riktningar med fyra effektiva lysdioder. Hula-Blitz MINI har enbart fast sken och ingen egen blinkfunktion. För blinkfunktion behövs ett separat blinkrelä. Passar bra till stödben, bakgavellyftar mm. där ett lågt hållbart alternativ behövs. 22 cm utgående kabel. Fästskruvar ingår. 12/24 V, 4 W. E-godkänd R6 för blinkers och EMC R SQ4LED Blixtljus med lysdioder 12/24 V 15-FX14 Fästvinkel L-formad till SQ4LED 15-FX24 Bottenplatta med kabelutgång åt sidan till SQ4LED Hula Blitz MINI varningsljus 12/24 V Blinkrelä 12 V, 3 stift för LED-lampor Blinkrelä 24 V, 3 stift för LED-lampor info@hba.nu 41
