1 belysning reflexer skyltar säkerhet KATALOG 2008

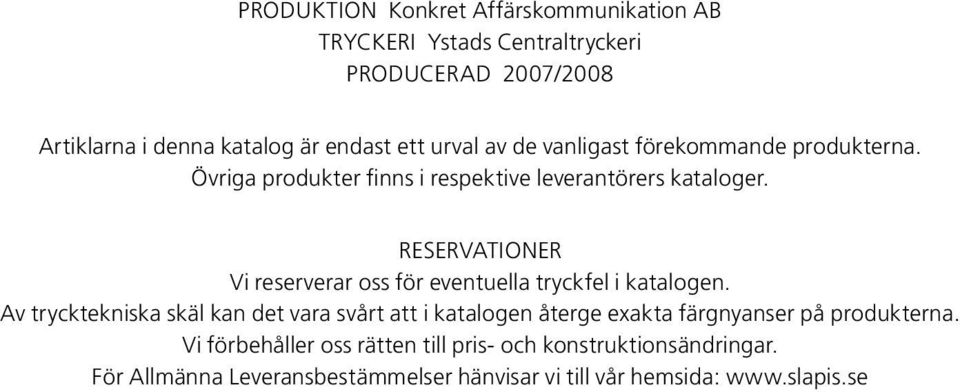

2 Produktion Konkret Affärskommunikation AB Tryckeri Ystads Centraltryckeri Producerad 2007/2008 Artiklarna i denna katalog är endast ett urval av de vanligast förekommande produkterna. Övriga produkter finns i respektive leverantörers kataloger. Reservationer Vi reserverar oss för eventuella tryckfel i katalogen. Av trycktekniska skäl kan det vara svårt att i katalogen återge exakta färgnyanser på produkterna. Vi förbehåller oss rätten till pris- och konstruktionsändringar. För Allmänna Leveransbestämmelser hänvisar vi till vår hemsida:

3 INNEHÅLL 11. Belysning reflexer skyltar säkerhet 11.1 arbetsstrålkastare strålkastare BAKLYKTOR Backlyktor Dimbaklyktor Kontrollyktor ABS Positions-, Sidomarkerings- och Baklyktor sido-/breddmarkeringslyktor... 43

4 11.8 Nummerskyltsbelysningslyktor innerbelysningar läslampor handlampor batterier varningsfyrar påsticksrör glödlampor Lamphållare Socklar och Kabelgenomföringar... 74

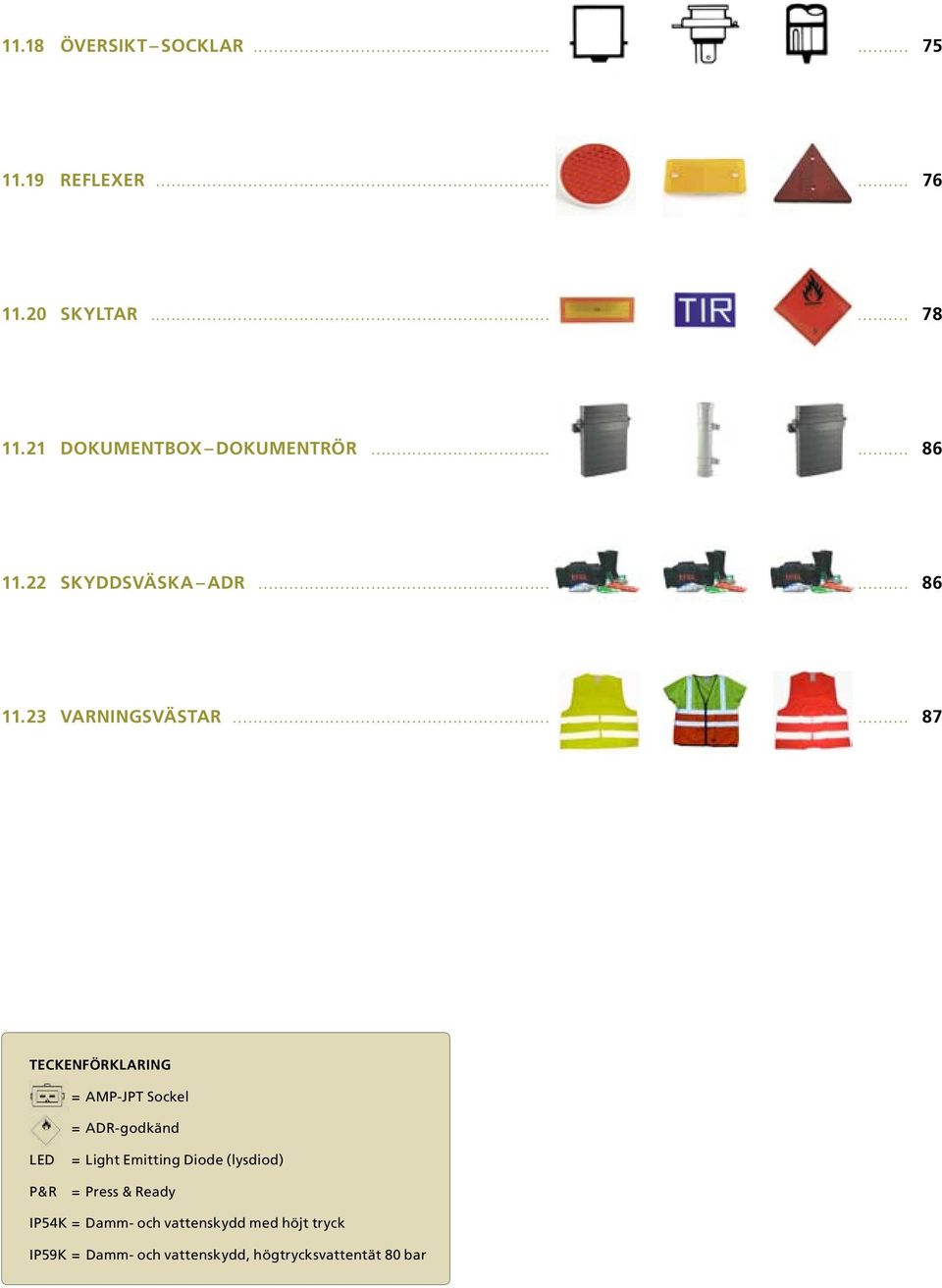

5 11.18 Översikt Socklar Reflexer skyltar Dokumentbox Dokumentrör Skyddsväska ADR Varningsvästar TECKENFÖRKLARING = AMP-JPT Sockel = ADR-godkänd LED P&R = Light Emitting Diode (lysdiod) = Press & Ready IP54K = Damm- och vattenskydd med höjt tryck IP59K = Damm- och vattenskydd, högtrycksvattentät 80 bar

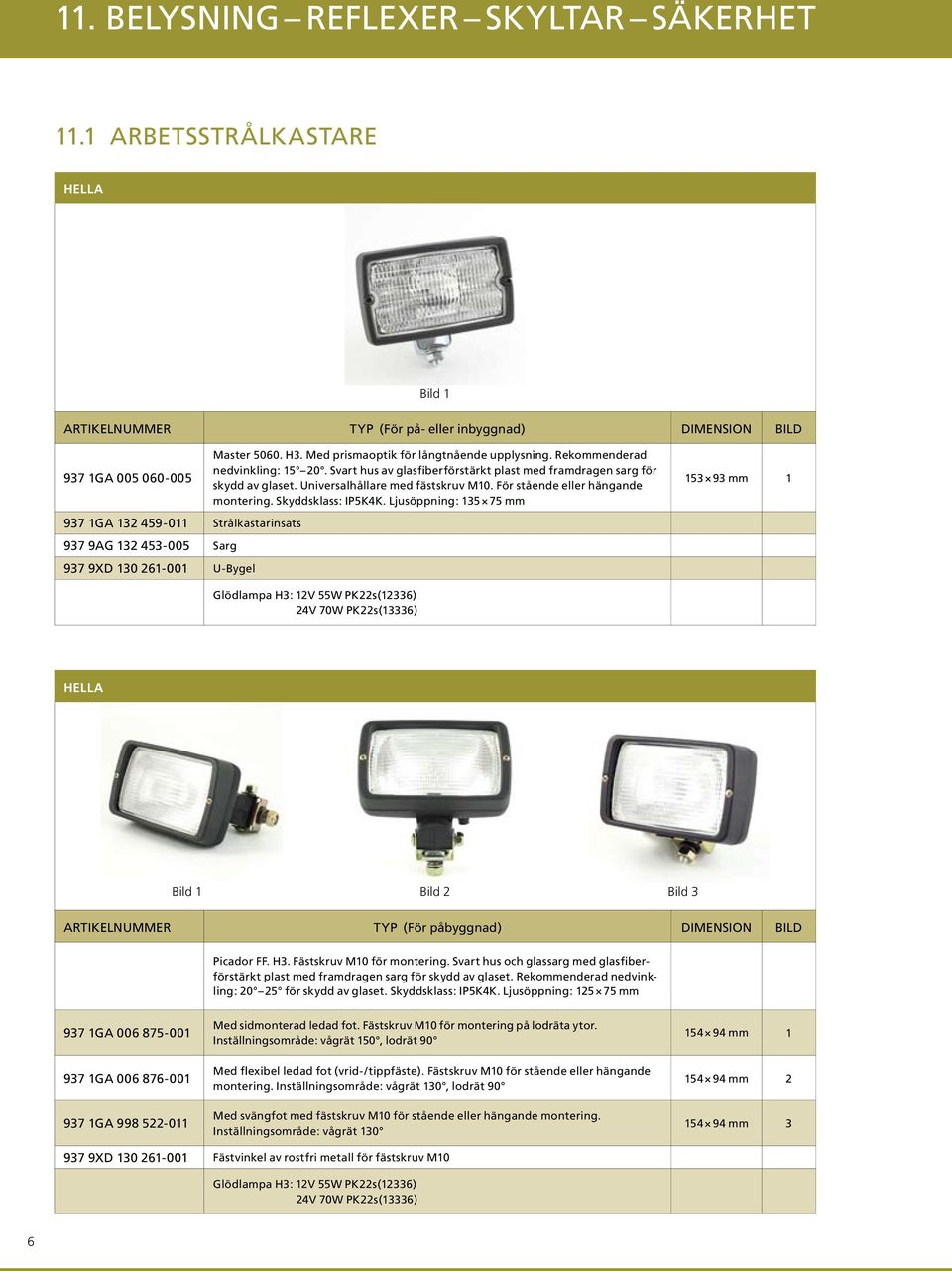

6 11. belysning reflexer skyltar säkerhet 11.1 arbetsstrålkastare ARTIKELNUMMER TYP (För på- eller inbyggnad) dimension bild 937 1GA Master H3. Med prismaoptik för långtnående upplysning. Rekommenderad nedvinkling: Svart hus av glasfiberförstärkt plast med framdragen sarg för skydd av glaset. Universalhållare med fästskruv M10. För stående eller hängande montering. Skyddsklass: IP5K4K. Ljusöppning: mm mm GA Strålkastarinsats 937 9AG Sarg 937 9XD U-Bygel Glödlampa H3: 12V 55W PK22s(12336) 24V 70W PK22s(13336) Bild 2 Bild 3 ARTIKELNUMMER TYP (För påbyggnad) dimension bild Picador FF. H3. Fästskruv M10 för montering. Svart hus och glassarg med glasfiberförstärkt plast med framdragen sarg för skydd av glaset. Rekommenderad nedvinkling: för skydd av glaset. Skyddsklass: IP5K4K. Ljusöppning: mm 937 1GA GA GA Med sidmonterad ledad fot. Fästskruv M10 för montering på lodräta ytor. Inställningsområde: vågrät 150, lodrät 90 Med flexibel ledad fot (vrid-/ tippfäste). Fästskruv M10 för stående eller hängande montering. Inställningsområde: vågrät 130, lodrät 90 Med svängfot med fästskruv M10 för stående eller hängande montering. Inställningsområde: vågrät mm mm mm XD Fästvinkel av rostfri metall för fästskruv M10 Glödlampa H3: 12V 55W PK22s(12336) 24V 70W PK22s(13336)

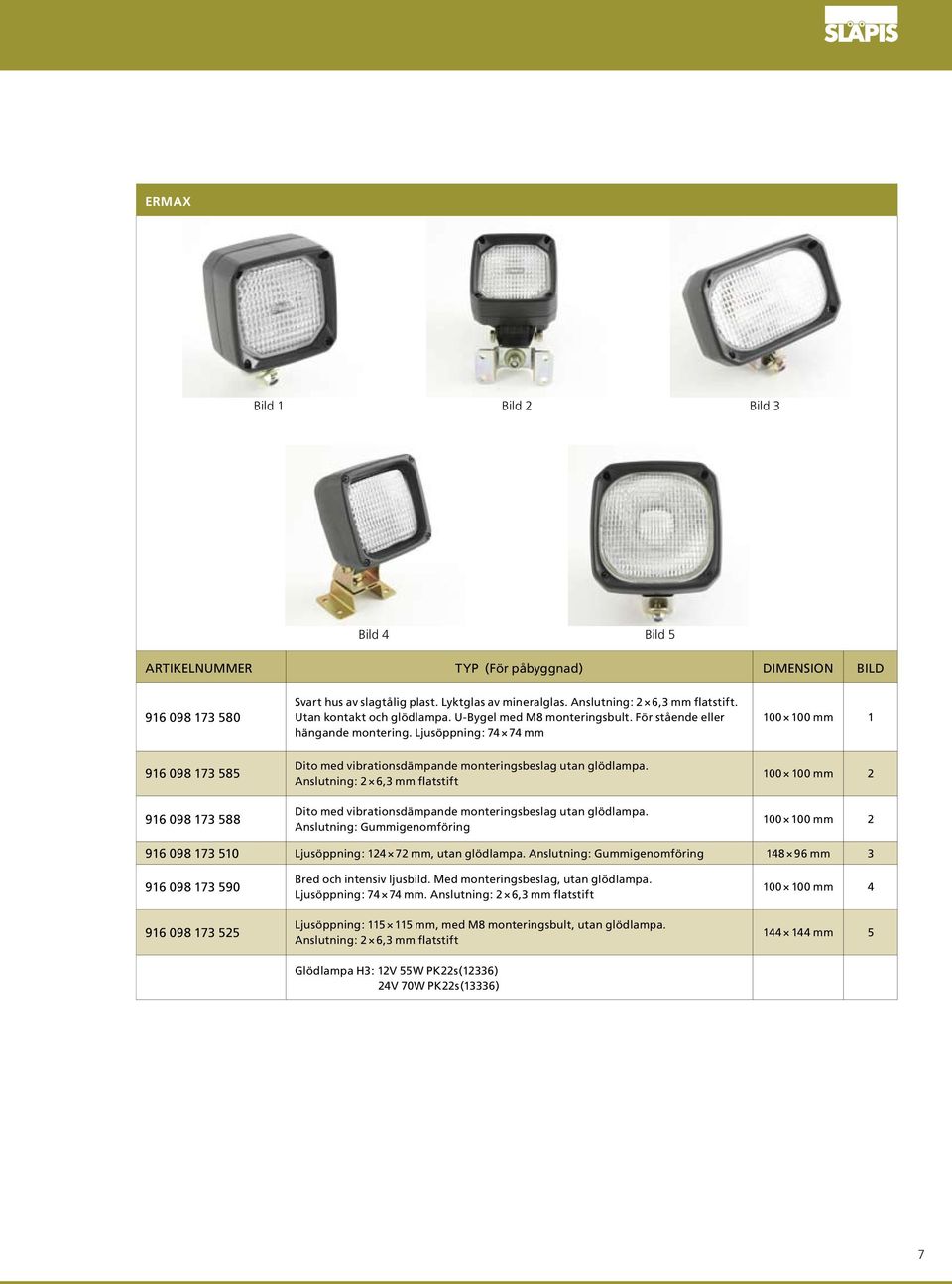

7 Bild 2 Bild 3 Bild 4 Bild 5 ARTIKELNUMMER TYP (För påbyggnad) dimension bild Svart hus av slagtålig plast. Lyktglas av mineralglas. Anslutning: 2 6,3 mm flatstift. Utan kontakt och glödlampa. U-Bygel med M8 monteringsbult. För stående eller hängande montering. Ljusöppning: mm mm Dito med vibrationsdämpande monteringsbeslag utan glödlampa. Anslutning: 2 6,3 mm flatstift Dito med vibrationsdämpande monteringsbeslag utan glödlampa. Anslutning: Gummigenomföring mm mm Ljusöppning: mm, utan glödlampa. Anslutning: Gummigenomföring mm Bred och intensiv ljusbild. Med monteringsbeslag, utan glödlampa. Ljusöppning: mm. Anslutning: 2 6,3 mm flatstift Ljusöppning: mm, med M8 monteringsbult, utan glödlampa. Anslutning: 2 6,3 mm flatstift Glödlampa H3: 12V 55W PK22s(12336) 24V 70W PK22s(13336) mm mm 5

8 11. belysning reflexer skyltar säkerhet ARTIKELNUMMER TYP (För påbyggnad) dimension bild Ultra Beam Standard med FF-teknik. Med optik för extremt stor och homogen markupplysning. Fästskruv M10. För stående eller hängande montering. Utan vibrationsdämpning. Ljusöppning: mm 937 1GA Med fästbult /gummigenomföring mm GA * Med fästbult /AMP-anslutning mm GA * Med U-fot /AMP-anslutning mm 937 1GA Strålkastarinsats 937 9XD U-Bygel ADR-godkänd = * Glödlampa H3: 12V 55W PK22s(12336) 24V 70W PK22s(13336) 11.2 strålkastare Strålkastare för inbyggnad strålkastare ARTIKELNUMMER ARTIKELNUMMER TYP utförande bild H4 Volvo LV FH 12/ , FM 7/ Med halvljus och fjärrljus. Ljusöppning: mm AG H4 Strålkastare Vänster/Höger 1 Glödlampa H4: Halogenglödlampa H4 24V 75/70W P43t(13342) Halogenglödlampa H4 24V 75/70W P43t HD(13342HD) HD = Heavy Duty (Skaktålig)

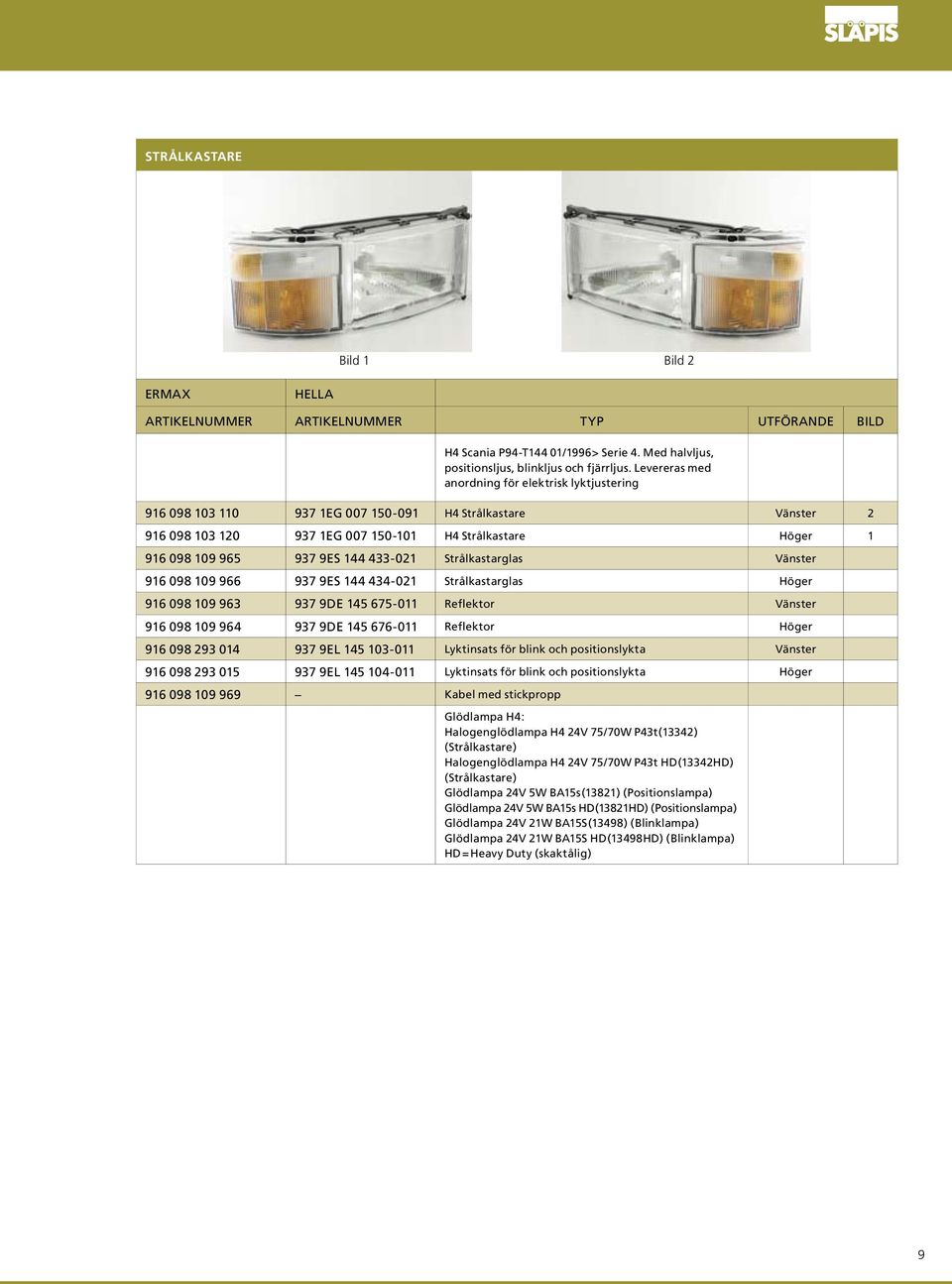

9 strålkastare Bild 2 ARTIKELNUMMER ARTIKELNUMMER typ utförande bild H4 Scania P94-T144 01/1996> Serie 4. Med halvljus, positionsljus, blinkljus och fjärrljus. Levereras med anordning för elektrisk lyktjustering EG H4 Strålkastare Vänster EG H4 Strålkastare Höger ES Strålkastarglas Vänster ES Strålkastarglas Höger DE Reflektor Vänster DE Reflektor Höger EL Lyktinsats för blink och positionslykta Vänster EL Lyktinsats för blink och positionslykta Höger Kabel med stickpropp Glödlampa H4: Halogenglödlampa H4 24V 75/70W P43t(13342) (Strålkastare) Halogenglödlampa H4 24V 75/70W P43t HD(13342HD) (Strålkastare) Glödlampa 24V 5W BA15s(13821) (Positionslampa) Glödlampa 24V 5W BA15s HD(13821HD) (Positionslampa) Glödlampa 24V 21W BA15S(13498) (Blinklampa) Glödlampa 24V 21W BA15S HD(13498HD) (Blinklampa) HD = Heavy Duty (skaktålig)

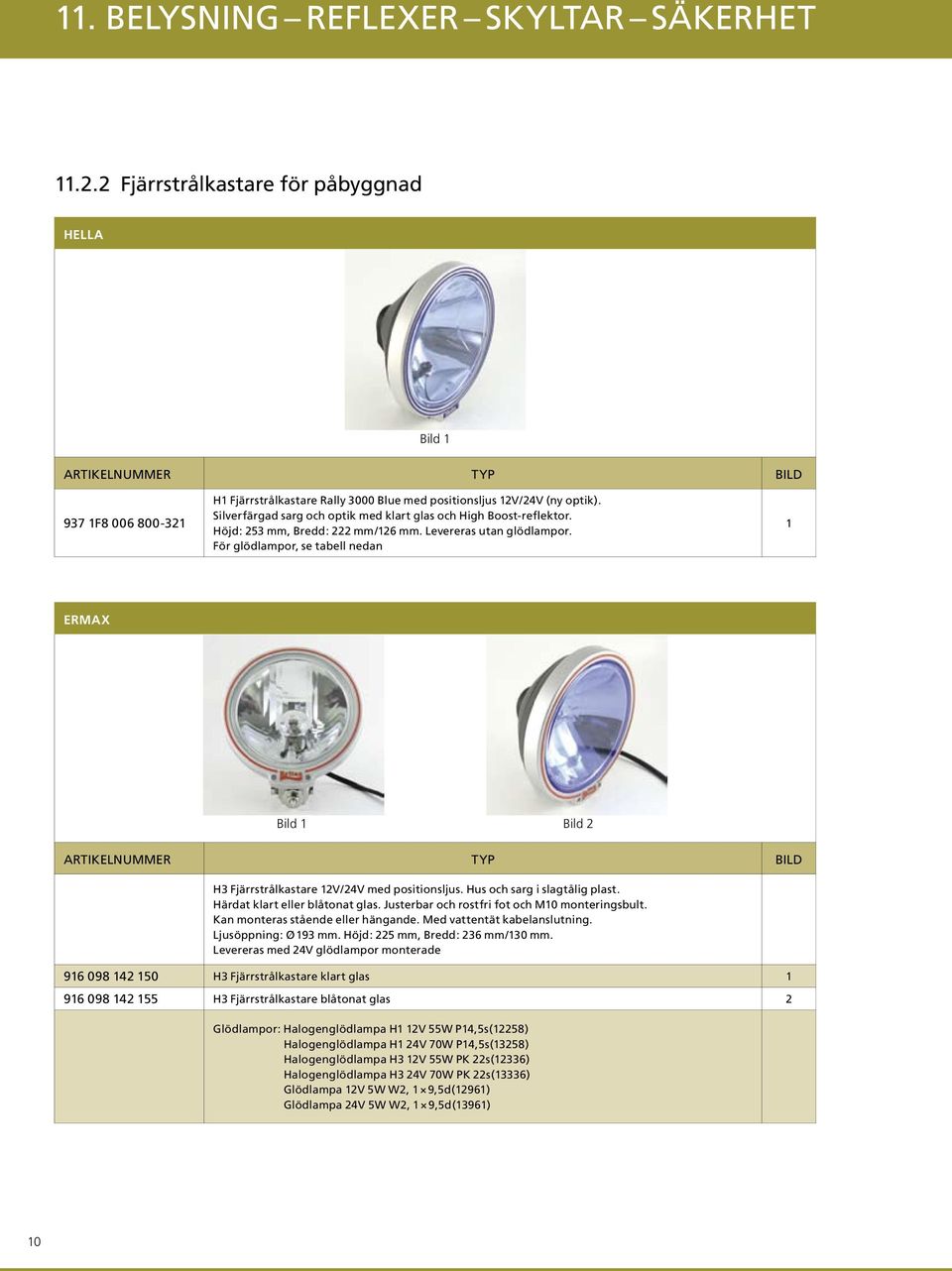

10 11. belysning reflexer skyltar säkerhet Fjärrstrålkastare för påbyggnad ARTIKELNUMMER TYP bild 937 1F H1 Fjärrstrålkastare Rally 3000 Blue med positionsljus 12V/24V (ny optik). Silverfärgad sarg och optik med klart glas och High Boost-reflektor. Höjd: 253 mm, Bredd: 222 mm/126 mm. Levereras utan glödlampor. För glödlampor, se tabell nedan 1 ERMAX Bild 2 ARTIKELNUMMER TYP bild H3 Fjärrstrålkastare 12V/24V med positionsljus. Hus och sarg i slagtålig plast. Härdat klart eller blåtonat glas. Justerbar och rostfri fot och M10 monteringsbult. Kan monteras stående eller hängande. Med vattentät kabelanslutning. Ljusöppning: Ø 193 mm. Höjd: 225 mm, Bredd: 236 mm/130 mm. Levereras med 24V glödlampor monterade H3 Fjärrstrålkastare klart glas H3 Fjärrstrålkastare blåtonat glas 2 Glödlampor: Halogenglödlampa H1 12V 55W P14,5s(12258) Halogenglödlampa H1 24V 70W P14,5s(13258) Halogenglödlampa H3 12V 55W PK 22s(12336) Halogenglödlampa H3 24V 70W PK 22s(13336) Glödlampa 12V 5W W2, 1 9,5d(12961) Glödlampa 24V 5W W2, 1 9,5d(13961) 10

11 11.3 BAKLYKTOR Baklyktor för montering på dragfordon ERMAX PG-Förskruvning ARTIKELNUMMER TYP dimension utförande bild 6-Kammarlykta Universal. Bak-, reflex-, broms-, blink-, dimbak-, breddmarkeringsoch backlykta med nummerskyltsbelysning, sidomarkeringslykta med reflex. PG-Förskruvning mm Med nummerskyltsbelysning Vänster Utan nummerskyltsbelysning Höger Lyktglas med skruvar Glödlampor: 3 12V 5W BA15s(12821) 3 24V 5W BA15s(13821) 4 12V 21W BA15s(12498) 4 24V 21W BA15s(13498) ERMAX 6-polig Volvoanslutning ARTIKELNUMMER TYP dimension utförande bild 6-Kammarlykta Volvo F,FL,FH 8/1993> 7/1998. Bak-, reflex-, broms-, blink-, dimbak-, breddmarkerings- och backlykta med nummerskyltsbelysning, sidomarkeringslykta med reflex. 6-polig Volvoanslutning mm Med nummerskyltsbelysning Vänster Utan nummerskyltsbelysning Höger Lyktglas med skruvar Glödlampor: 3 12V 5W BA15s(12821) 3 24V 5W BA15s(13821) 4 12V 21W BA15s(12498) 4 24V 21W BA15s(13498) 11

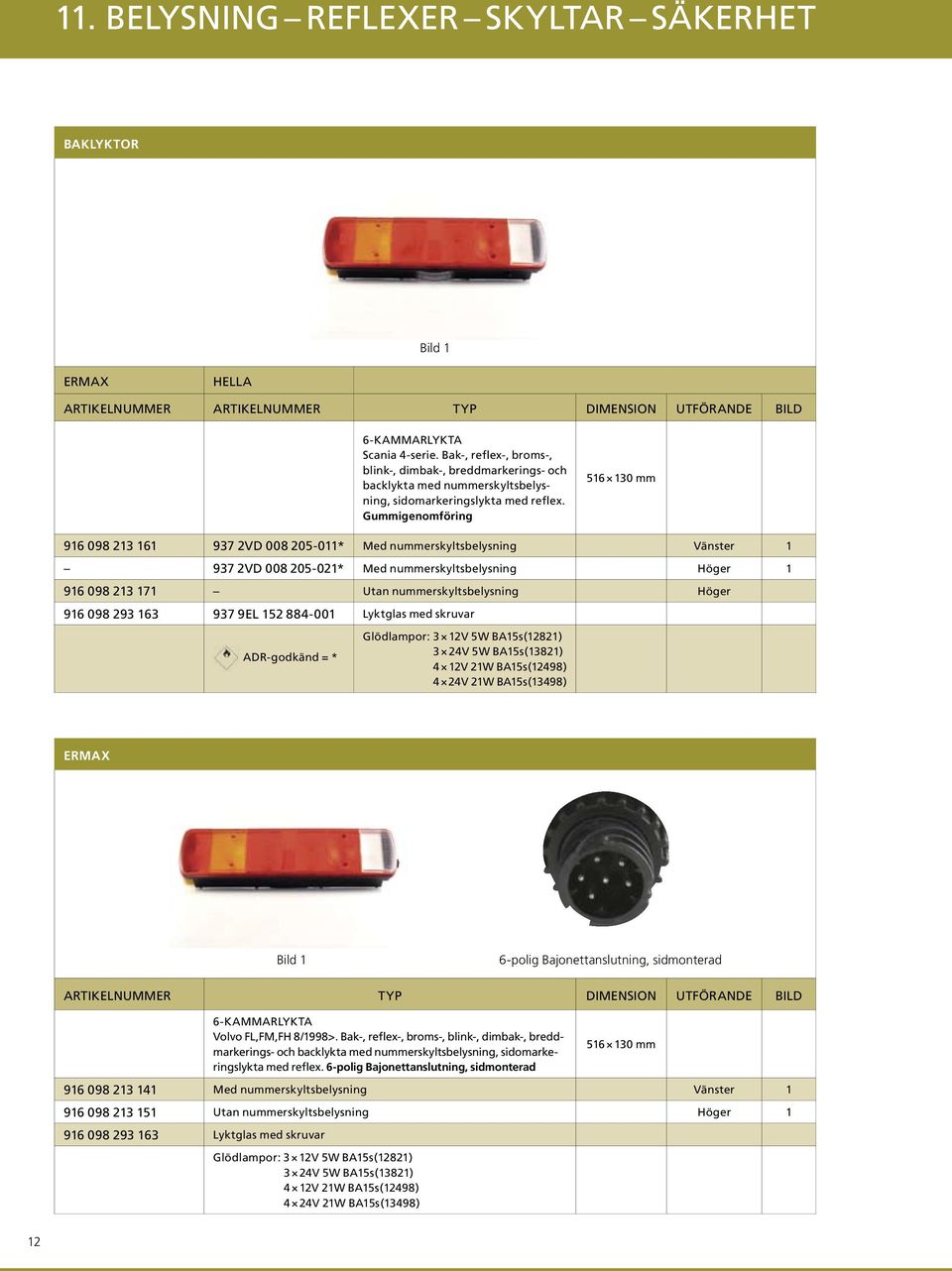

12 11. belysning reflexer skyltar säkerhet baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild 6-Kammarlykta Scania 4-serie. Bak-, reflex-, broms-, blink-, dimbak-, breddmarkerings- och backlykta med nummerskyltsbelysning, sidomarkeringslykta med reflex. Gummigenomföring mm VD * Med nummerskyltsbelysning Vänster VD * Med nummerskyltsbelysning Höger Utan nummerskyltsbelysning Höger EL Lyktglas med skruvar ADR-godkänd = * Glödlampor: 3 12V 5W BA15s(12821) 3 24V 5W BA15s(13821) 4 12V 21W BA15s(12498) 4 24V 21W BA15s(13498) ERMAX 6-polig Bajonettanslutning, sidmonterad ARTIKELNUMMER TYP dimension utförande bild 6-Kammarlykta Volvo FL,FM,FH 8/1998>. Bak-, reflex-, broms-, blink-, dimbak-, breddmarkerings- och backlykta med nummerskyltsbelysning, sidomarkeringslykta med reflex. 6-polig Bajonettanslutning, sidmonterad mm Med nummerskyltsbelysning Vänster Utan nummerskyltsbelysning Höger Lyktglas med skruvar Glödlampor: 3 12V 5W BA15s(12821) 3 24V 5W BA15s(13821) 4 12V 21W BA15s(12498) 4 24V 21W BA15s(13498) 12

13 ERMAX 7-polig DIN Bajonettanslutning ARTIKELNUMMER TYP dimension utförande bild 6-Kammarlykta Volvo FL & FM 2002>. Bak-, reflex-, broms-, blink-, dimbak-, breddmarkerings- och backlykta, sidomarkeringslykta med reflex. 7-polig DIN Bajonettanslutning, sidmonterad mm Utan nummerskyltsbelysning Vänster Utan nummerskyltsbelysning Höger Med nummerskyltsbelysning Vänster Lyktglas med skruvar Glödlampor: 3 12V 5W BA15s(12821) 3 24V 5W BA15s(13821) 4 12V 21W BA15s(12498) 4 24V 21W BA15s(13498) ERMAX PG-Förskruvning ARTIKELNUMMER TYP dimension utförande bild 5-Kammarlykta Universal. Bak-, broms-, blink-, dimljus- och backlykta med reflex. PG-Förskruvning mm * Med nummerskyltsbelysning Vänster * Utan nummerskyltsbelysning Vänster/Höger Lyktglas med skruvar ADR-godkänd = * Glödlampor: 2 12V 10W BA15s(12814) 2 24V 10W BA15s(13814) 2 12V 21W BA15s(12498) 2 24V 21W BA15s(13498) 13

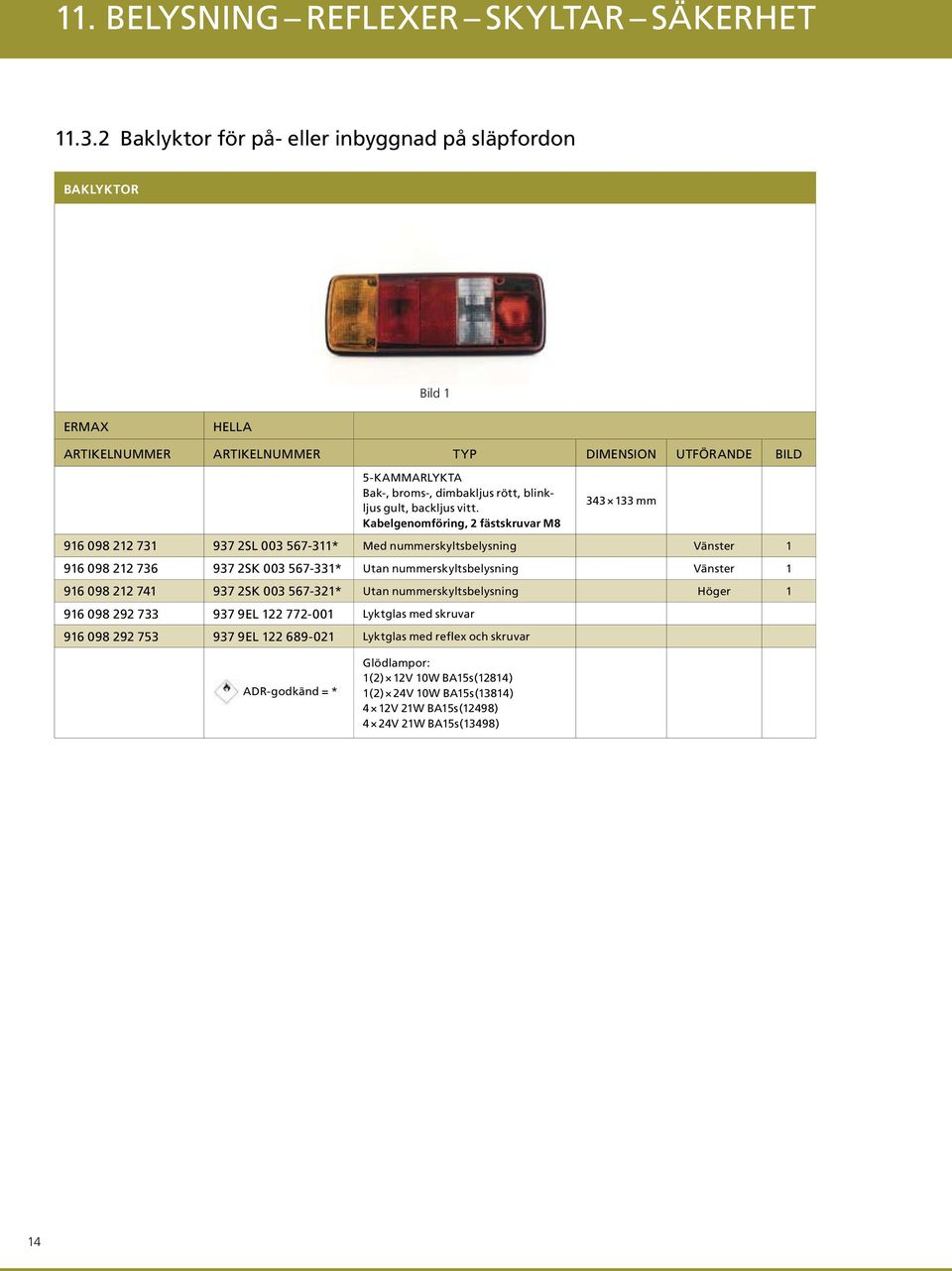

14 11. belysning reflexer skyltar säkerhet Baklyktor för på- eller inbyggnad på släpfordon baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild 5-Kammarlykta Bak-, broms-, dimbakljus rött, blinkljus gult, backljus vitt. Kabelgenomföring, 2 fästskruvar M mm SL * Med nummerskyltsbelysning Vänster SK * Utan nummerskyltsbelysning Vänster SK * Utan nummerskyltsbelysning Höger EL Lyktglas med skruvar EL Lyktglas med reflex och skruvar ADR-godkänd = * Glödlampor: 1(2) 12V 10W BA15s(12814) 1(2) 24V 10W BA15s(13814) 4 12V 21W BA15s(12498) 4 24V 21W BA15s(13498) 14

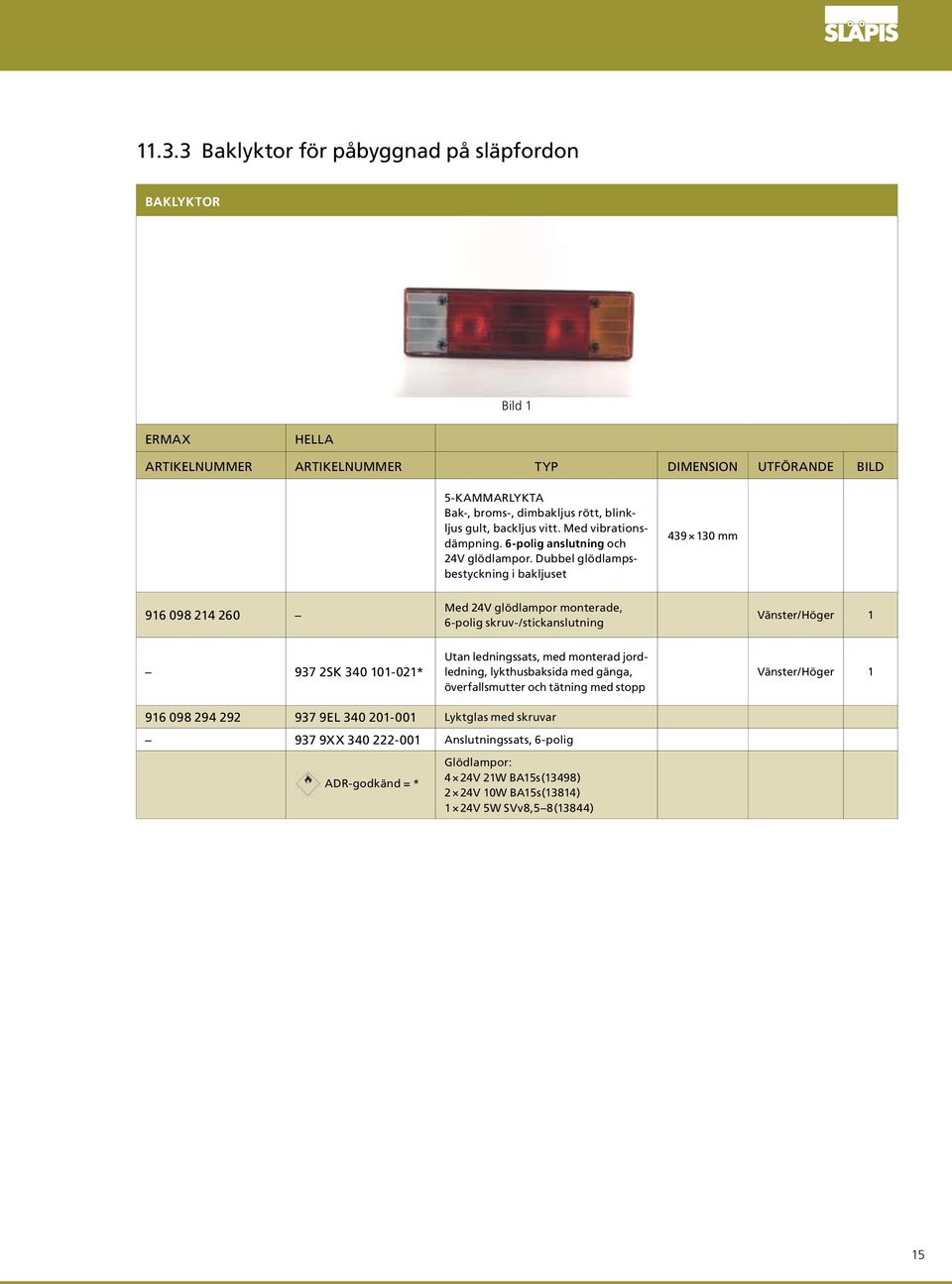

15 Baklyktor för påbyggnad på släpfordon baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild 5-Kammarlykta Bak-, broms-, dimbakljus rött, blinkljus gult, backljus vitt. Med vibrationsdämpning. 6-polig anslutning och 24V glödlampor. Dubbel glödlampsbestyckning i bakljuset mm Med 24V glödlampor monterade, 6-polig skruv-/stickanslutning Vänster/Höger SK * Utan ledningssats, med monterad jordledning, lykthusbaksida med gänga, överfallsmutter och tätning med stopp Vänster/Höger EL Lyktglas med skruvar 937 9XX Anslutningssats, 6-polig ADR-godkänd = * Glödlampor: 4 24V 21W BA15s(13498) 2 24V 10W BA15s(13814) 1 24V 5W SVv8,5 8(13844) 15

16 11. belysning reflexer skyltar säkerhet baklyktor 7-polig Bajonett-/skruvanslutning PG-Förskruvning aspöck ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild Europoint Universal. Bak-, broms-, dimbakljus, breddmarkeringsljus och triangelreflex rött, blinkljus och sidomarkeringsljus med reflex gult, backljus vitt, med eller utan nummerskyltsbelysning. Vibrationsdämpande lamphållare mm * Med 7-polig Bajonett-/skruvanslutning Vänster * Med 7-polig Bajonett-/skruvanslutning Höger * Med 7-polig Bajonett-/skruvanslutning, utan reflex Höger * Med PG-förskruvning Vänster * Med PG-förskruvning Höger * Med 2,7 m kabel Vänster * Med 3,7 m kabel Höger * Lyktglas med skruvar Vänster/Höger ADR-godkänd = * Glödlampor: 2 24V 5W BA15s(13821) 1 24V 10W BA15s(13814) 4 24V 21W BA15s(13498) 1 24V 21/5W BAY15d(13499) 16

17 baklyktor 7-polig Bajonett-/skruvanslutning aspöck ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild Europoint II Universal. Bak-, broms-, dimbakljus, breddmarkeringsljus och triangelreflex rött, blinkljus och sidomarkeringsljus med reflex gult, backljus vitt, med eller utan nummerskyltsbelysning. Vibrationsdämpande lamphållare mm Med gummigenomföring, parkeringsljus i LED version Schmitz Med gummigenomföring, parkeringsljus i LED version Schmitz Vänster 1 Höger * Med 4 st elanslutningar Vänster * Med 4 st elanslutningar Höger * * Med 7-polig Bajonett-/skruvanslutning, bakljus i LED Med 7-polig Bajonett-/skruvanslutning, bakljus i LED Vänster 1 Höger * Lyktglas med skruvar Vänster/Höger * Diodinsats röd, för bromsljus ADR-godkänd = * Glödlampor: 3 24V 10W BA15s(13814) 5 24V 21W BA15s(13498) 17

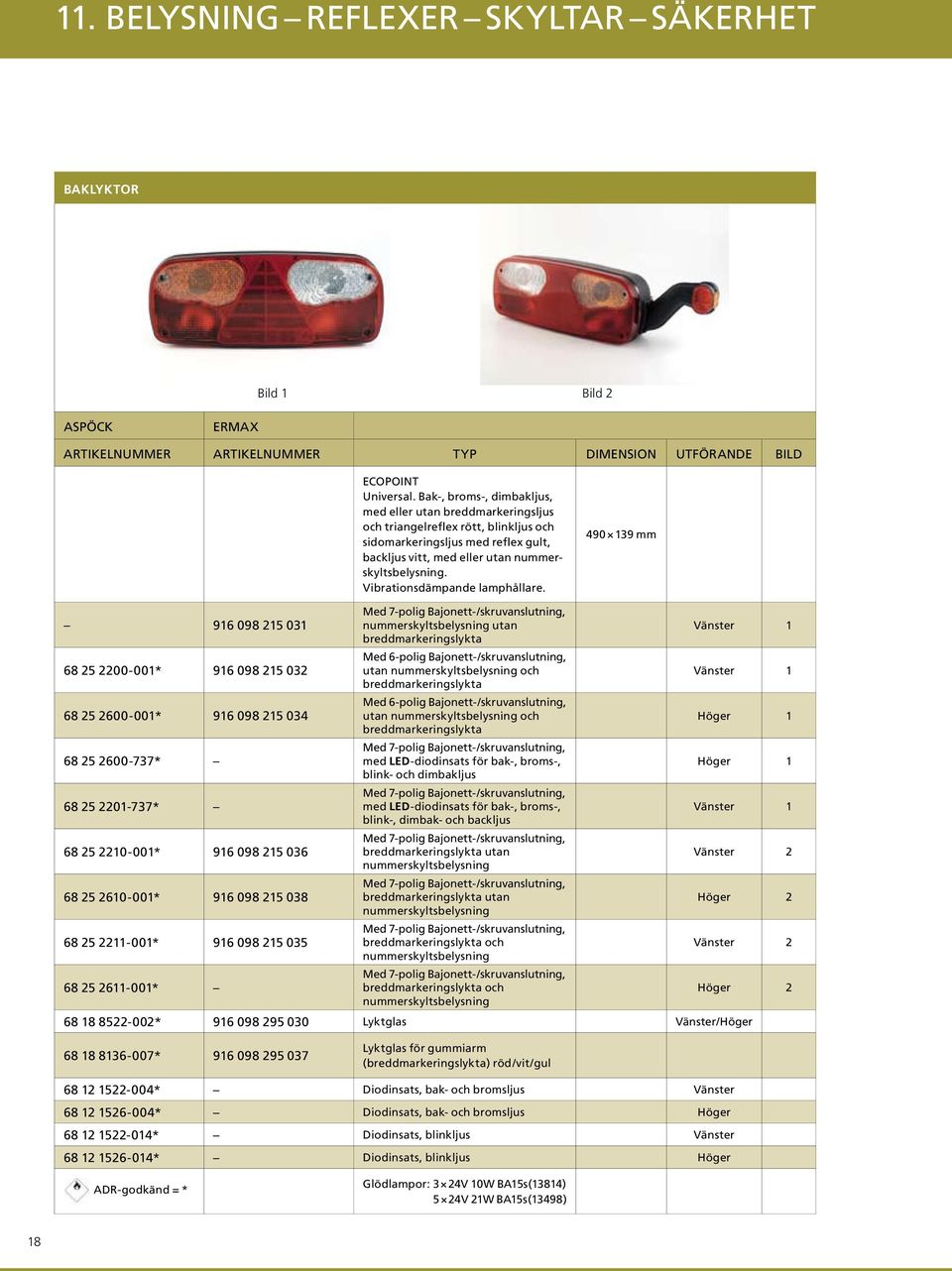

18 11. belysning reflexer skyltar säkerhet baklyktor Bild 2 aspöck ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild Ecopoint Universal. Bak-, broms-, dimbakljus, med eller utan breddmarkeringsljus och triangelreflex rött, blinkljus och sidomarkeringsljus med reflex gult, backljus vitt, med eller utan nummerskyltsbelysning. Vibrationsdämpande lamphållare mm * * * * * * * * Med 7-polig Bajonett-/skruvanslutning, nummerskyltsbelysning utan breddmarkeringslykta Med 6-polig Bajonett-/skruvanslutning, utan nummerskyltsbelysning och breddmarkeringslykta Med 6-polig Bajonett-/skruvanslutning, utan nummerskyltsbelysning och breddmarkeringslykta Med 7-polig Bajonett-/skruvanslutning, med LED-diodinsats för bak-, broms-, blink- och dimbakljus Med 7-polig Bajonett-/skruvanslutning, med LED-diodinsats för bak-, broms-, blink-, dimbak- och backljus Med 7-polig Bajonett-/skruvanslutning, breddmarkeringslykta utan nummerskyltsbelysning Med 7-polig Bajonett-/skruvanslutning, breddmarkeringslykta utan nummerskyltsbelysning Med 7-polig Bajonett-/skruvanslutning, breddmarkeringslykta och nummerskyltsbelysning Med 7-polig Bajonett-/skruvanslutning, breddmarkeringslykta och nummerskyltsbelysning Vänster 1 Vänster 1 Höger 1 Höger 1 Vänster 1 Vänster 2 Höger 2 Vänster 2 Höger * Lyktglas Vänster/Höger * Lyktglas för gummiarm (breddmarkeringslykta) röd/vit/gul * Diodinsats, bak- och bromsljus Vänster * Diodinsats, bak- och bromsljus Höger * Diodinsats, blinkljus Vänster * Diodinsats, blinkljus Höger ADR-godkänd = * Glödlampor: 3 24V 10W BA15s(13814) 5 24V 21W BA15s(13498) 18

19 Baklyktor för på- eller inbyggnad baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild 3-kammarlykta Bak-, bromsljus rött, blinkljus gult med nummerskyltsbeslysning för nummerskyltar mm och mm. Bajonettanslutning, 2 fästskruvar M mm SE Med nummerskyltsbelysning Vänster SD Utan nummerskyltsbelysning Höger EL Lyktglas med skruvar Glödlampor: 2(1) 12V 5W BA15s(12821) 2(1) 24V 5W BA15s(13821) 2 12V 21W BA15s(12498) 2 24V 21W BA15s(13498) 19

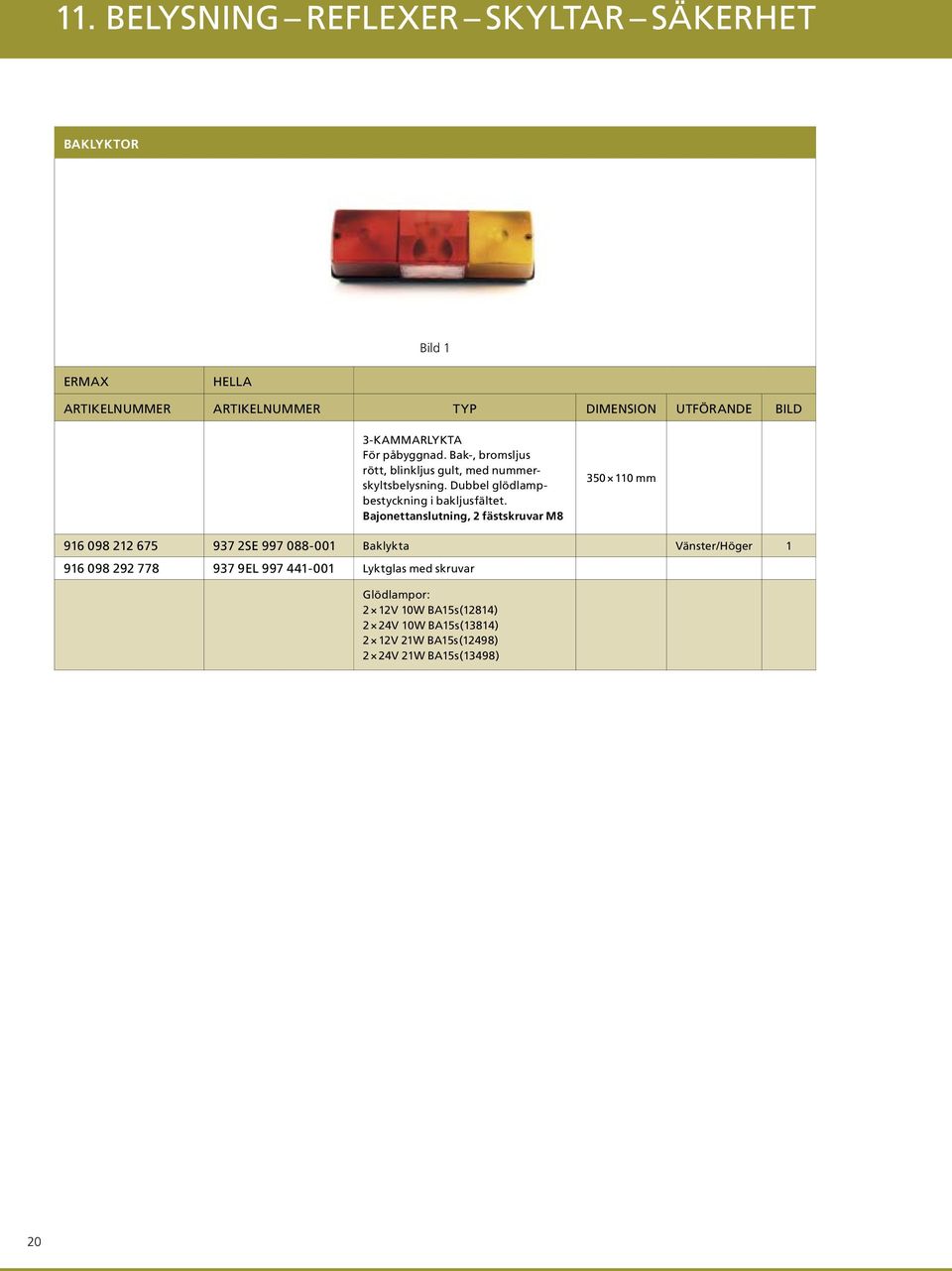

20 11. belysning reflexer skyltar säkerhet baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild 3-kammarlykta För påbyggnad. Bak-, bromsljus rött, blinkljus gult, med nummerskyltsbelysning. Dubbel glödlampbestyckning i bakljusfältet. Bajonettanslutning, 2 fästskruvar M mm SE Baklykta Vänster/Höger EL Lyktglas med skruvar Glödlampor: 2 12V 10W BA15s(12814) 2 24V 10W BA15s(13814) 2 12V 21W BA15s(12498) 2 24V 21W BA15s(13498) 20

21 baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild 3-kammarlykta För påbyggnad. Bak-, bromsljus rött, blinkljus gult. Dubbel glödlampbestyckning i bakljusfältet. 2 fästskruvar M mm SE Med nummerskyltsbelysning Vänster 937 2SD Utan nummerskyltsbelysning Vänster SD Utan nummerskyltsbelysning Höger EL Lyktglas med skruvar Glödlampor: 2 12V 5W BA15s(12821) 2 24V 5W BA15s(13821) 2 12V 21W BA15s(12498) 2 24V 21W BA15s(13498) baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild 3-kammarlykta För på- eller inbyggnad. Bak-, bromsljus rött, blinkljus gult. 2 fästskruvar M mm SE Med nummerskyltsbelysning Vänster SD * Utan nummerskyltsbelysning Höger EL Lyktglas med skruvar ADR-godkänd = * Glödlampor: 1 12V 10W BA15s(12814) 1 24V 10W BA15s(13814) 2 12V 21W BA15s(12498) 2 24V 21W BA15s(13498) 21

22 11. belysning reflexer skyltar säkerhet ARTIKELNUMMER TYP dimension bild 937 2SD * 2-Kammarlykta För på- eller inbyggnad. Bak-, bromsljus rött, blinkljus gult. För påbyggnad: 2 fästskruvar. För inbyggnad: 4 hål för fästskruvar. Inbyggnadsdjup: ca 45 mm mm EL Lyktglas för bakbromslykta 937 9EL Lyktglas för blinklykta 937 9DE Reflektor för bakbromslykta 937 9DE Reflektor för blinklykta ADR-godkänd = * Glödlampor: 1 12V 10W BA15s(12814) 1 24V 10W BA15s(13814) 2 12V 21W BA15s(12498) 2 24V 21W BA15s(13498) baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild För på- eller inbyggnad. 2 fästskruvar M6. För inbyggnad: 4 hål för fästskruvar, inbyggnadsdjup: ca 45 mm. Rött glas, svart gummihus mm 937 2NE * Dimbaklykta EL Lyktglas ADR-godkänd = * Glödlampa: 1 12V 21W BA15s(12498) 1 24V 21W BA15s(13498) 22

23 Baklyktor för påbyggnad baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild För påbyggnad. Bak- och bromsljus rött, blinkljus gult, med eller utan nummerskyltsbelysning mm 937 2SD Utan nummerskyltsbelysning Vänster Med eller utan nummerskyltsbelysning Vänster 937 2SD Utan nummerskyltsbelysning Höger Med eller utan nummerskyltsbelysning Höger EL Lyktglas med skruvar Vänster EL Lyktglas med skruvar Höger Glödlampor: 1 12V 10W BA15s(12814) 1 24V 10W BA15s(13814) 2 12V 21W BA15s(12498) 2 24V 21W BA15s(13498) 23

24 11. belysning reflexer skyltar säkerhet baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild För påbyggnad. Bak- och bromsljus rött, blinkljus gult mm SD Baklykta Vänster SD Baklykta Höger EL Lyktglas Vänster EL Lyktglas Höger Glödlampor: 1 12V 10W BA15s(12814) 1 24V 10W BA15s(13814) 2 12V 21W BA15s(12498) 2 24V 21W BA15s(13498) baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild För påbyggnad. Bak- och bromsljus rött, blinkljus gult. Nummerskyltsbelysning vitt. 2 fästskruvar M mm SE Baklykta Vänster/Höger EL Lyktglas med skruvar Glödlampor: 1 12V 10W BA15s(12814) 1 24V 10W BA15s(13814) 2 12V 21W BA15s(12498) 2 24V 21W BA15s(13498) 24

25 ARTIKELNUMMER TYP dimension utförande bild För påbyggnad. Bak- och bromsljus rött, blinkljus gult. Med eller utan nummerskyltsbelysning genom att skifta insats mm Baklykta Vänster/Höger Lyktglas Glödlampor: 2 12V 21W BA15s(12498) 2 24V 21W BA15s(13498) 1 12V 5W SV8,5 8(12844) 1 24V 5W SV8,5 8(13844) baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension utförande bild För påbyggnad. Bak-, bromsljus rött, blinkljus gult. 2 fästskruvar M6 Ø 140 mm 937 2SD * SE Utan vibrationsdämpning och glödlampor, utan nummerskyltsbelysning Med vibrationsdämpning, utan glödlampor, utan nummerskyltsbelysning Med vibrationsdämpning, utan glödlampor, med nummerskyltsbelysning Vänster/Höger 1 Vänster/Höger 1 Vänster/Höger EL Lyktglas med skruvar ADR-godkänd = * Glödlampor: 1 12V 5W BA15s(12821) 1 24V 5W BA15s(13821) 2 12V 21W BA15s(12498) 2 24V 21W BA15s(13498) 25

26 11. belysning reflexer skyltar säkerhet ARTIKELNUMMER TYP dimension utförande bild För på- eller inbyggnad. LED. Bak-, bromsljus rött, blinkljus gult. Polbestämt anslutning med 6,3 mm flatstift. Anslutningsmotstånd bör användas för att undgå blinkreläfel. Lyktglas / LED-modul passar i de flesta existerande lykthus när traditionell lamphållare borttages. Ø 140 mm Bak-, broms-, blinklykta, 24V 15,5W Vänster/Höger Anslutningsmotstånd baklyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild För påbyggnad. Bak-, bromsljus rött mm ST Med nummerskyltsbelysning för påbyggnad ovanför nummerskylt eller mm eller till höger/vänster om nummerskylt mm EL Lyktglas med skruvar Glödlampor: 1 12V 5W SV8,5 8(12844) 1 24V 5W SV8,5 8(13844) 1 12V 21W BA15s(12498) 1 24V 21W BA15s(13498) 26

27 11.4 Backlyktor Dimbaklyktor backlyktor dimbaklyktor Bild 2 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild För påbyggnad. Hus av svart plast. 2 fästskruvar M6. Med gummigenomföring Ø 140 mm ZR Backlykta, klart glas ES Lyktglas, klart glas med skruvar 937 9XD Monteringssats för inbyggnad NE Dimbaklykta, rött glas EL Lyktglas, rött glas med skruvar Glödlampor: 1 12V 21W BA15s(12498) 1 24V 21W BA15s(13498) 27

28 11. belysning reflexer skyltar säkerhet 11.5 Kontrollyktor ABS kontrollyktor Bild 2 Bild 3 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild 937 2PF Kontrollykta grön för påbyggnad, släp med ABS Ø 78,0 mm 1 Glödlampor: 1 12V 5W SV8,5 8(12844) 1 24V 5W SV8,5 8(13844) 937 2PF Kontrollykta grön för inbyggnad, släp med ABS Ø 63,5 mm 2 Glödlampor: 1 12V 5W BA15s(12821) 1 24V 5W BA15s(13821) ABS-Lampa grön 1 POL/BA15s Ø 46,0 mm Lamphållare 1 POL/BA15s Lamphållare 2 POL/BA15d Glödlampor: 1 12V 5W (2 POL/BA15d) 1 24V 5W (2 POL/BA15d) 1 12V 5W (1 POL/BA15s) 1 24V 5W (1 POL/BA15s) 28

29 11.6 Positions-, Sidomarkerings- och Baklyktor positions- och sidomarkeringslyktor Bild 2 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild 937 2PF * För inbyggnad. Positionslykta 24V vit med 24V-glödlampa och ofärgad grundplatta av plast, för släta ytterväggar mm * 937 2PG * Positionslykta 24V vit med reflex mm PS * Sidomarkeringslykta 24V gul med reflex mm GD Packning GT Gummigenomföring FF Lamphållare utan o-ring ADR-godkänd = * Glödlampa: 1 24V 3W W2,1 9,5d(13256) sidomarkeringslyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild PS * För påbyggnad. Sidomarkeringslykta gul. Med reflex, utan glödlampa mm EL Lyktglas ADR-godkänd = * Glödlampor: 1 12V 5W W2,1 9,5d(12961) 1 24V 5W W2,1 9,5d(13961) 29

30 11. belysning reflexer skyltar säkerhet sidomarkeringslyktor Bild 2 Bild 3 Bild 4 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild För påbyggnad. Volvo. Sidomarkeringslykta 24V 1,2W LED gul. Med 4 lysdioder och reflex, plasthus med inbyggd AMP-stickanslutning mm Adapter för anslutning av lysdiod lampa på äldre fordon * 937 2PS * För inbyggnad. Sidomarkeringslykta 24V 1,0W LED gul. Med 4 lysdioder och reflex, snäppanslutning 0,5 m ledning För påbyggnad. Sidomarkeringslykta 24V 1,2W LED gul. Med 4 lysdioder och reflex, bakplatta i orange plast. Spolvattensäker med inbyggt 2-polig AMP-anslutning För påbyggnad. Sidomarkeringslykta 24V 1,5W LED gul. Med 4 lysdioder, reflex, 20 cm kabel. Brun kabel till + Spolvattensäker och med förseglad kabelutgång För påbyggnad. Sidomarkeringslykta 24V 1,4W LED gul. Med 4 lysdioder, reflex, 20 cm kabel. Brun kabel till + Spolvattensäker och med förseglad kabelutgång. Monteringsdjup 21 mm mm mm mm mm 4 ADR-godkänd = * 30

31 Positions-, Sidomarkerings- och Baklyktor Bild 2 Bild 3 Bild 4 Bild 5 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild För påbyggnad Positionslykta 24V 0,5 W LED vit med reflex. Klart glas, med extra färgfilter, vitt ljus. Vit grundplatta. 2 hål Ø 5,5 mm för fästskruvar. Med 2 lysdioder mm * 937 2PG * Utan vinkelhållare, med 0,5 m kabel * 937 2PG * Utan vinkelhållare, med 5 m kabel * 937 2TM * Baklykta 24V 1,0W LED röd med reflex 5 m kabel. Med 2 monterade dioder. Utan vinkelhållare mm 2 Sidomarkeringslykta 12V/24V LED gul med reflex. Svart grundplatta. 2 hål Ø 5,5 mm för fästskruvar. Med 2 lysdioder mm * 937 2PS * Utan vinkelhållare, med 0,5 m kabel, 12V 0,7W * 937 2PS * Utan vinkelhållare, med 0,5 m kabel, 24V 1,3W * 937 2PS * Utan vinkelhållare, med 5 m kabel, 24V 1,3W 3 Sidomarkeringslykta 24V 1,3W LED gul med reflex. Med 2 monterade dioder mm * 937 2PS * Med vinkelhållare och 0,5 m kabel, 24V * Med vinkelhållare och 5 m kabel, 24V PS Med vinkelhållare framåt. Med clipsanslutningen fram. Med 2 lysdioder. Sidomarkeringslykta 24V 1,3W LED gul med reflex mm XX Tillbehör till 937 2PS : Anslutningssats 2-polig för fördelardosa/lyktor (2st) HTS GD Tillbehör: Gummiunderlägg Tillbehör: Vinkelhållare ADR-godkänd = * 31

32 11. belysning reflexer skyltar säkerhet ARTIKELNUMMER TYP dimension bild För påbyggnad. Sidomarkeringslykta LED gul med reflex mm V, 5 lysdioder och 10 cm kabel V, 3 lysdioder och 5 m kabel 1 Bild 2 ARTIKELNUMMER TYP dimension bild 937 2PS * För påbyggnad. LED, gult ljus. Stickanslutning. 24V 1,0W. Med 2 monterade dioder. Sidomarkeringslykta med reflex och vinkelhållare 107,4 29,7 mm PS * Reservlykta utan hållare 937 2PS För påbyggnad. LED, gult ljus. 24V 1,0W. Med 4 monterade dioder. Sidomarkeringslykta med reflex och vinkelhållare mm EL Lyktglas med reflex ADR-godkänd = * 32

33 aspöck Bild 2 Bild 3 Bild 4 Bild 5 Bild 6 ARTIKELNUMMER TYP dimension bild För påbyggnad. Unipoint 24V 1,0W LED med reflex, höjd 55 mm. P&R /ADR kabel, 1 diod monterad i lyktglaset mm * Sidomarkeringslykta gul med 90 vinkelhållare och 0,5 m kabel * Sidomarkeringslykta gul med 90 vinkelhållare och 1 m kabel * Sidomarkeringslykta gul med 90 vinkelhållare utan kabel För påbyggnad. Flatpoint 24V 1,0W LED med reflex, höjd 55 mm. P&R /ADR kabel, 1 diod monterad i lyktglaset mm * Sidomarkeringslykta gul med 90 vinkelhållare och 1,5 m kabel * Lyktglas gul kompl. med 90 vinkelhållare och anslutning Positionslykta vit med 90 vinkelhållare och 0,5 m kabel Positionslykta vit med 90 vinkelhållare, utan kabel Lyktglas vit med diod och skruvar För inbyggnad. Flatpoint 24V 1,0W LED med reflex. P&R /ADR kabel, 1 diod monterad i lyktglaset mm Sidomarkeringslykta gul, förmonterad 0,5 m P&R /ADR kabel Sidomarkeringslykta gul, förmonterad 2 m P&R /ADR kabel Lyktglas gul kompl. med skyddskåpa och anslutning Positionslykta vit med 0,5 m kabel Positionslykta vit utan kabel 6 ADR-godkänd = * 33

34 11. belysning reflexer skyltar säkerhet aspöck Bild 2 Bild 3 Bild 4 ARTIKELNUMMER TYP dimension bild För inbyggnad: 24V 4W med reflex mm * Positionslykta vit med skyddskåpa och 0,5 m P&R /ADR kabel Sidomarkeringslykta gul 2 För påbyggnad: 24V 4W med reflex, höjd 55 mm mm * Positionslykta vit med 90 vinkelhållare och skyddskåpa, 1,5 m P&R /ADR kabel * Sidomarkeringslykta gul med 90 vinkelhållare, skyddskåpa och 1,5 m P&R /ADR kabel Sockel med glödlampa och 0,5 m kabel Glödlampa: 24V 4W BA9s(13929) aspöck ARTIKELNUMMER TYP dimension bild För påbyggnad. Sidomarkeringslykta LEDpoint 24V 0,55W LED gul med reflex, total höjd 74 mm. P&R /ADR kabel mm * Med 90 vinkelhållare och 0,5 m kabel 1 ADR-godkänd = * 34

35 aspöck ARTIKELNUMMER TYP dimension bild För påbyggnad. Sidomarkeringslykta Flatpoint II 24V 1W LED gul med reflex, höjd 74 mm. P&R /ADR kabel, 1 diod monterad i lyktglaset mm * Med 90 vinkelhållare och 0,5 m kabel 1 ADR-godkänd = * aspöck ARTIKELNUMMER TYP bild För P&R-System (Press & Ready) W Monteringstång Monteringskåpa vit (10 st) 35

36 11. belysning reflexer skyltar säkerhet Bild 2 Bild 3 ARTIKELNUMMER TYP dimension bild För påbyggnad. Klart glas. 2 fästskruvar ST4 16. Med grundplatta av plast och inlagd tätning mm 937 2PG * Positionslykta vit med reflex PS * Sidomarkeringslykta gul med reflex 2 För påbyggnad. Med svart grundplatta av plast, inlagd tätning och förstärkningsplåt. 4 fästskruvar PT4 16 och gummihållare. Hållarens monteringsvinkel riktad framåt. Skyddsklass: IP54K (Damm- & vattenskydd med höjt tryck) och IP59K (Damm- & vattenskydd, högtrycksvattentät 80 bar) mm 937 2PS * Sidomarkeringslykta gul med reflex och hållare EL Lyktglas vit 937 9EL Lyktglas gul ADR-godkänd = * Glödlampor: 1 12V 4W BA9s(12929) 1 24V 4W BA9s(13929) 36

37 Positions-, Sidomarkerings- och Baklyktor Bild 2 Bild 3 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild För påbyggnad. Med reflex och 3 monterade dioder mm * 937 2TM * Baklykta med 0,5 m kabel, röd, 24V 1,2W LED * 937 2TM * Baklykta med 5 m kabel, röd, 24V 1,2W LED * 937 2PG * Positionslykta med 0,5 m kabel, vit, 24V 0,9W LED * 937 2PG * Positionslykta med 5 m kabel, vit, 24V 0,9W LED * 937 2PS * Sidomarkeringslykta med 1,5 m kabel, gul, 12V 0,6W LED * 937 2PS * Sidomarkeringslykta med 1,5 m kabel, gul, 24V 1,2W LED PS Sidomarkeringslykta med 5 m kabel, gul, 24V 1,2W LED * 937 2PS För lodrät påbyggnad. Sidomarkeringslykta med 1,5 m kabel, gul, 24V 1,2W LED gul med reflex mm HG Tillbehör: Vinkelhållare ADR-godkänd = * 37

38 11. belysning reflexer skyltar säkerhet Positions-, Sidomarkerings- och Baklyktor Bild 2 Bild 3 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild För påbyggnad. Grundplatta med metallbaksida och svart gummiöverdrag. 4 hål Ø 5,5 mm för fästskruvar mm PG Positionslykta vit med reflex och klart glas EL Lyktglas, vit PS Sidomarkeringslykta gul med reflex EL Lyktglas, gul Glödlampor: 1 12V 5W SV8,5 8(12844) 1 24V 5W SV8,5 8(13844) För påbyggnad. Grundplatta med svart kant. Med gummigenomföring. 10 valfria hål Ø 5,5 mm för fästskruvar. Vid användning av en PG-förskruvning måste den nedan upptagna grundplattan användas ,5 mm * 937 2TM * Baklykta röd med reflex EL Lyktglas, röd med skruvar * 937 2PG * Positionslykta vit med reflex och klart glas EL Lyktglas, vit med skruvar PS * Sidomarkeringslykta gul med reflex EL Lyktglas, gul med skruvar 937 9BP Grundplatta för PG-förskruvning ADR-godkänd = * Glödlampor: 1 12V 5W BA15s(12821) 1 24V 5W BA15s(13821) 38

39 Baklykta ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild För påbyggnad bak. Grundplatta i svart plast, flatstiftanslutning, kabelgenomföring genom gummihylsa mm SA Baklykta EL Lyktglas Glödlampor: 1 12V 5W SV8,5 8(12 844) 1 24V 5W SV8,5 8(13 844) ARTIKELNUMMER TYP dimension bild För påbyggnad. Med lyktkant i blankt rostfritt stål. Grundplatta i metall med gummiunderlägg. Levereras med anslutningskabel mm Baklykta Lyktglas Anslutningskabel Glödlampor: 1 12V 5W BA15s(12 821) 1 24V 5W BA15s(13 821) 39

40 11. belysning reflexer skyltar säkerhet ARTIKELNUMMER TYP dimension bild För påbyggnad mm 937 2PF * Positionslykta med 0,5 m kabel. LED, klart glas, vitt ljus. Med 2 monterade dioder 0,5W. Spänningsområde: 10V 33V 1 ARTIKELNUMMER TYP dimension bild För inbyggnad. LED, klart glas. Med 2 monterade dioder 0,5W och packning. Spänningsområde: 8V 28V mm 937 2XA * 937 2PF * Signallykta, valfritt användbar som baklykta eller breddmarkeringslykta med 0,5 m kabel och ram. Klart glas, rött ljus Positionslykta vit 10 33V LED 0,5 m kabel och ram. Klart glas, vitt ljus. Spänningsområde: 10V 33V 1 1 ADR-godkänd = * 40

41 ARTIKELNUMMER TYP dimension bild För påbyggnad mm Positionslykta klart glas. LED, vitt ljus. Plasthus med 10 cm kabel, vattenspolsäker med förseglad kabelgenomföring, med 1 diod, 24V 0,7W 1 ARTIKELNUMMER TYP dimension bild För påbyggnad. Med reflex, bottenplatta i svart plast, flatstiftanslutning och kabelgenomföring i gummi mm Positionslykta klart glas Lyktglas Glödlampor: 12V 5W SV8,5 8(12844) 24V 5W SV8,5 8(13844) 41

42 11. belysning reflexer skyltar säkerhet ARTIKELNUMMER TYP dimension bild För påbyggnad Positionslykta klart glas. Med reflex, bottenplatta i svart plast, flatstiftanslutning och kabelgenomföring i gummi mm 1 Glödlampor: 12V 5W SV8,5 8(12844) 24V 5W SV8,5 8(13844) ARTIKELNUMMER TYP dimension bild För inbyggnad på släpfordon 937 2PF Positionslykta vit. Mjölkvitt glas, med gummihus och förmonterad ledningssats Glödlampor: 1 12V 5W BA15s(12821) 1 24V 5W BA15s(13821) Ø 63,5 mm 1 42

43 aspöck Bild 2 ARTIKELNUMMER TYP dimension bild För inbyggnad Positionslykta vit Monopoint, 24V LED med 3,5 m kabel utan kontakt Ø 30 mm Positionslykta vit Monopoint II, 24V LED med 1,5 m kabel utan kontakt Ø 38 mm sido-/breddmarkeringslyktor sidomarkeringslyktor Bild 2 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild Sidomarkeringslykta. Med gummihus. Lyktglas gult, för montering i gummihuset. Tillsammans med reflex godkänt som sidomarkeringslykta. Kan monteras vågrät eller lodrätt. 6 valfria hål Ø 8 mm för fästskruvar BM Kort version på fot 110 mm BM Vinklad version på gummiarm 190 mm EL Lyktglas FT Lamphållare Packning Diodenhet orange 24V 1,2W Glödlampor: 2 12V 5W BA15s(12821) 2 24V 5W BA15s(13821) 43

44 11. belysning reflexer skyltar säkerhet Bild 2 ARTIKELNUMMER TYP dimension bild Breddmarkeringslykta LED med 2 slagfasta diodenheter, gummihus med förstärkt sockel, levereras med 25 cm anslutningskabel. Lyktglas klart vitt ljus fram, rött ljus bak Kort version, 360 vridbar med lysdioder 12V 2,4W på fot 100 mm Kort version, 360 vridbar med lysdioder 24V 1,2W på fot 100 mm Vinklad version, med lysdioder 12V 2,4W på gummiarm 185 mm Vinklad version, med lysdioder 24V 1,2W på gummiarm 185 mm Diodenhet röd, 12V 1,6W Diodenhet klar, 12V 0,8W Diodenhet röd, 24V 0,8W Diodenhet klar, 24V 0,4W Bild 2 ARTIKELNUMMER TYP dimension bild Breddmarkeringslykta LED med 2 slagfasta diodenheter, gummihus med förstärkt sockel, levereras med 475 cm anslutningskabel. Lyktglas klart vitt ljus fram, rött ljus bak Kort version, 360 vridbar med lysdioder 24V 2,4W på fot 110 mm Vinklad version, med lysdioder 24V 2,4W på gummiarm 190 mm Diodenhet röd, 24 1,2W Diodenhet klar, 24 1,2W 44

45 ARTIKELNUMMER TYP dimension bild Breddmarkeringslykta med BA15s fattning med skruvanslutning för 1 lampa, gummihus med förstärkt sockel, levereras med 30 cm anslutningskabel. Lyktglas klart vitt ljus fram, rött ljus bak Vinklad version 24V på gummiarm 185 mm Lamphållare med skruvanslutning BA15s Lyktglas röd Ø Lyktglas klar Ø 47 Glödlampa: 24V 10W BA15s(13814) breddmarkeringslyktor Bild 2 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild Breddmarkeringslykta med BA15s fattning med flatstiftanslutning för 2 lampor, gummihus med förstärkt sockel, levereras utan anslutningskabel. Lyktglas fram vitt, bak rött TJ Kort version, 360 vridbar på fot 110 mm TJ Vinklad version på gummiarm 190 mm EL Lyktglas röd Ø EL Lyktglas vit Ø FT Lamphållare BA15s Glödlampor: 2 12V 5W(12 821) 2 24V 5W(13 821) 45

46 11. belysning reflexer skyltar säkerhet Bild 2 ARTIKELNUMMER TYP dimension bild Lyktglas till breddmarkeringslyktor av fabrikat Britax, Ermax, Hella, Leart, Sim, Sunnex Röd Ø 54 mm Vit Ø 54 mm 2 breddmarkeringslyktor aspöck ARTIKELNUMMER ARTIKELNUMMER TYP höjd bild Breddmarkeringslykta Superpoint I, 24V. Lyktglas klart vitt ljus fram, rött ljus bak * Röd /Klar med 0,5 m kabel utan kontakt, höger 180 mm * Röd /Klar med 0,5 m kabel utan kontakt, vänster 180 mm 1 Breddmarkeringslykta Superpoint I, 24V 4W, med P&R /ADR kabel. Lyktglas klart vitt ljus fram, rött ljus bak * Röd /Klar med 1,25 m kabel, höger 180 mm * Röd /Klar med 1,25 m kabel, vänster 180 mm Röd /Klar med 1,35 m kabel, vänster 180 mm Röd /Klar med 1,35 m kabel, höger 180 mm * Lyktglas Röd /Klar * Lyktglas Svart /Klar Lamphållare med 24V 4W lampa ADR-godkänd = * Glödlampa: 24V 4W BA9s HD(13929HD) 46

47 breddmarkeringslyktor Bild 2 aspöck ARTIKELNUMMER ARTIKELNUMMER TYP höjd bild Breddmarkeringslykta Superpoint II, 24V 4W, med inbyggd sidomarkeringslykta och P&R/ADR kabel * Röd/Vit med 1,25 m kabel, höger 147 mm * Röd/Vit med 1,25 m kabel, vänster 147 mm * Röd/Vit med 1,25 m kabel, höger/vänster 128 mm * Röd/Vit med 1,25 m kabel, höger/vänster, utan kontakt 128 mm * Lyktglas Röd/Vit/Gul * Lyktglas Svart/Vit/Gul Glödlampa: 24V 4W BA9S(13929) Bild 2 Bild 3 ARTIKELNUMMER TYP höjd bild För lodrät/vågrät stående eller vinklad påbyggnad på släpfordon och trailers. Breddmarkeringslykta med lyktglas framåt klart, bakåt rött, sidomarkeringslykta gult. Med 0,5 m ledning och 5 monterade dioder 24V resp. med 24V-glödlampa. Arm, hus och monteringsplatta av svart gummi. Skyddsklass: IP6K9K. Godkännande E För vågrät stående påbyggnad 937 2XS * Vänster med 0,5 m ledning, gjuten 2-polig EasyConn stickkontakt, LED 104,5 mm XS * Höger med 0,5 m ledning, gjuten 2-polig EasyConn stickkontakt, LED 104,5 mm 1 För vinklad påbyggnad 937 2XS * Vänster/Höger med 0,5 m ledning, gjuten 2-polig EasyConn stickkontakt, LED 132,5 mm 2 För lodrät stående påbyggnad 937 2XS * Vänster med 0,5 m ledning, gjuten 2-polig EasyConn stickkontakt, LED 163,8 mm XS * Höger med 0,5 m ledning, gjuten 2-polig EasyConn stickkontakt, LED 163,8 mm XS * Vänster med 0,5 m ledning med skalade ändar, LED 163,8 mm XS * Höger med 0,5 m ledning med skalade ändar, LED 163,8 mm 3 ADR-godkänd = * Tabellen forts. på nästa sida à 47

48 11. belysning reflexer skyltar säkerhet Tabellen forts. från föregående sida ARTIKELNUMMER TYP höjd bild 937 2XS * Vänster med 0,5 m ledning, gjuten 2-polig EasyConn stickkontakt med 24V-glödlampa 163,8 mm XS * Höger med 0,5 m ledning, gjuten 2-polig EasyConn stickkontakt med 24V-glödlampa 163,8 mm EL * Lyktglas ADR-godkänd = * Glödlampa: 24V 4W BA9S (13929) ARTIKELNUMMER TYP dimension bild För vågrät eller lodrät påbyggnad på släpfordon och trailers med skåp. LED, Klart lyktglas. 2 hål Ø 5,4 mm för fästskruvar. Med 2 monterade rött lysande dioder och gummigenomföring ,5 mm XS Breddmarkeringslykta 24V 1,4W LED, rödlysande breddmarkeringslyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild Lyktglas framåt klart, bakåt rött. Med elastisk gummipendel mm 937 2XS Breddmarkeringslykta med gummigenomföring mm EL Lyktglas med skruvar Glödlampor: 1 12V 4W BA9s(12929) 1 24V 4W BA9s(13929) Breddmarkeringslykta med gummigenomföring mm 1 48 Glödlampor: 1 12V 5W BA15S(12821) 1 24V 5W BA15s(13821)

49 11.8 Nummerskyltsbelysningslyktor nummerskyltsbelysningslyktor Bild 2 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild För påbyggnad, montering över eller under resp. till vänster eller höger om nummerskylt. Klart glas, flatstiftanslutning med kabelgenomföring genom gummihylsa 937 2KA Nummerskyltsbelysning mm Nummerskyltsbelysning mm Nummerskyltsbelysning mm 2 Glödlampor: 1 12V 5W SV8,5 8(12844) 1 24V 5W SV8,5 8(13844) aspöck ARTIKELNUMMER TYP dimension bild För påbyggnad. Klart glas med gummisockel och skruvar Nummerskyltsbelysning mm 1 Glödlampor: 1 12V 5W BA15s(12821) 1 24V 5W BA15s(13821) 49

50 11. belysning reflexer skyltar säkerhet ARTIKELNUMMER TYP dimension bild För påbyggnad, montering över resp. till vänster eller höger om nummerskylt. Klart glas, flatstiftanslutning med kabelgenomföring genom PG7-förskruvning Nummerskyltsbelysning mm 1 Glödlampor: 1 12V 10W BA15s(12814) 1 24V 10W BA15s(13814) nummerskyltsbelysningslyktor Bild 2 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild För påbyggnad, montering över resp. till vänster eller höger om nummerskylt. Klart glas, flatstiftanslutning med kabelgenomföring genom gummihylsa Nummerskyltsbelysning mm 1 Glödlampor: 1 12V 5W BA15s(12821) 1 24V 5W BA15s(13821) KA Nummerskyltsbelysning mm 1 Glödlampor: 1 12V 10W BA15s(12814) 1 24V 10W BA15s(13814) Nummerskyltsbelysning i röd plast med integrerat lyktglas för nummerskyltsbelysning. Flatstiftanslutning med kabelgenomföring i gummihylsa mm 2 Glödlampor: 1 12V 5W BA15s(12821) 1 24V 5W BA15s(13821) 50

51 nummerskyltsbelysningslyktor ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild För påbyggnad, montering till vänster eller höger om nummerskylt. Klart glas, flatstiftanslutning med kabelgenomföring genom gummihylsa Nummerskyltsbelysning mm KA Nummerskyltsbelysning mm Glödlampor: 1 12V 5W SV8,5 8(12844) 1 24V 5W SV8,5 8(13844) 11.9 innerbelysningar ARTIKELNUMMER TYP dimension bild För inbyggnad Innerbelysning. Sarg i rostfritt stål med gummiunderlägg. Klart glas i polycarbonat. Kabelgenomföring i gummi. Lamphållare BA15s Ytterdiameter 220 mm, höjd 36 mm Lampglas Glödlampor: 12V 10W BA15s(12814) 24V 10W BA15s(13814) 51

52 11. belysning reflexer skyltar säkerhet ARTIKELNUMMER TYP dimension bild För inbyggnad Innerbelysning. Sarg i rostfritt stål med gummipackning. Slagtåligt klart glas. Kabelgenomföring i gummi. Lamphållare BA15s Ytterdiameter 168 mm, höjd 33 mm Lampglas Gummiunderlägg Glödlampor: 12V 10W BA15s(12814) 24V 10W BA15s(13814) ARTIKELNUMMER TYP dimension bild Innerbelysning. Med lysrör, frostat glas, vitt utförande. 24V 18W mm 1 52

53 11.10 läslampor ARTIKELNUMMER TYP längd bild Läslampa, svart flexibel arm 937 2AB V, med hållarclips med halogenglödlampa 12V 5W 500 mm AB V, utan hållarclips med xenon-glödlampa 28V 7,5W 500 mm AB V, utan hållarclips med halogenglödlampa 12V 5W 195 mm AB V, utan hållarclips med normalglödlampa 12V 4W 195 mm 1 Tillbehör 937 9EL Rött glas 937 9XB Hållarclips 937 8GP Halogenglödlampa: 28V 7,5W BA9s Xenon Glödlampor: 12V 5W(12023) 12V 4W(12929) 24V 4W(13929) 53

54 11. belysning reflexer skyltar säkerhet handlampor handlampor ARTIKELNUMMER ARTIKELNUMMER TYP längd bild Lysrörslampa 230V 8W med elektroniskt förkopplingsdon IP 20, 5 m ledning och Eurokontakt Lysrörslampa 400 mm XM Lysrörslampa 480 mm 1 Bild 2 ARTIKELNUMMER TYP längd bild Ficklampa med magnetfäste och glödlampa 2,4V 0,75A Ficklampa, levereras utan batterier (2 st) 180 mm Ficklampa, levereras utan batterier (2 st) 200 mm 2 Tillbehör Glödlampa 2,4V 0,5A Batteri 1,5V/R20D 54

55 11.12 batterier ARTIKELNUMMER TYP förpackning Batteri 1,5V/R20 D Industrial Säljs i 20-pack Batteri 1,5V/R14 C Industrial Säljs i 20-pack Batteri 1,5V/R6P AA Industrial Säljs i 4-pack Batteri 1,5V/LR6 AA Industrial Alkaline Säljs i 4-pack Batteri 1,5V/LR03 AAA Industrial Alkaline Säljs i 10-pack Batteri 9,0V/6LR61 AM Industrial Alkaline Säljs styckvis 55

56 11. belysning reflexer skyltar säkerhet varningsfyrar Bild 2 ARTIKELNUMMER TYP höjd bild Varningsfyr med Halogen H1-ljus. Med gult sockelhus för fast påbyggnad på fordonstak. 3 hål för fästskruvar M6. Monterad glödlampa. Ljusöppning (Ø reflektor) 103 mm 937 2RL Varningsfyr 24V gul KL Junior F sockel Ø 137 mm. Enligt DIN Form B1 172,5 mm RL Varningsfyr 24V gul KL Junior R sockel Ø 135 mm stångmonteras. Enligt DIN Form A 188 mm EL Ljuskåpa med optik, gul 937 8HG Påsticksrör med stickdosa 1-polig för varningsfyr med stångmontage 2 Glödlampa: 24V 70W P14,5s(13258) ARTIKELNUMMER TYP höjd bild Varningsfyr Boule, orange, för studsmontering med flexibel fot. Radiostörningsdämpad VDE. Robust snäckdrev, avbalanserad stålreflektor. Med svart sockel, monterad H1 glödlampa i centrum i slagtåligt glas. Reflektor, rotationshastighet 160 rpm. Ø 152 mm, Ø 24 mm fot DC 12V 55W H1 240 mm DC 24V 70W H1 240 mm DC 12/24V DUAL VOLT 240 mm 1 Glödlampor: 12V 55W PK 14,5s(12258) 24V 70W PK 14,5s(13258) 56

57 Bild 2 ARTIKELNUMMER TYP höjd bild Varningsfyr med Halogen H1-ljus. Med svart sockelhus. 3 hål för fästskruvar M6. Monterad glödlampa. Reflektor, rotationshastighet 160 rpm Varningsfyr, orange för plan montering, sockel Ø 160 mm. Enligt DIN B DC 12V 55W H1 220 mm DC 24V 70W H1 220 mm DC 12/24V DUAL VOLT 220 mm 1 Varningsfyr, orange sockel Ø 135 mm, stångmonteras DC 12V 55W H1 250 mm DC 24V 70W H1 250 mm DC 12/24V DUAL VOLT 250 mm Glas orange Glödlampor: 12V 55W PK 14,5s(12258) 24V 70W PK 14,5s(13258) 57

58 11. belysning reflexer skyltar säkerhet påsticksrör ERMAX Bild 2 Bild 3 Bild 4 Bild 5 ARTIKELNUMMER TYP bild Galvaniserat stålrör med 2-polig stickkontakt DIN och skyddslock, Ø 24 mm Höjd 105 mm Höjd 125 mm Höjd 68 mm Höjd 163 mm, längd 115 mm, 90, vikbar Höjd 177 mm, längd 115 mm, beslag 190 mm 40 mm 5 Reservdelar Stickdosa 1-polig Stickdosa 2-polig Skyddslock 58

59 11.15 glödlampor H1 Halogen strålkastarlampa philips ART.NR ART.NR volt watt sockel V 55W P14,5s E BV 12V 55W P14,5s Blå E PR 12V 55W P14,5s +30% E V 100W H1 P14,5s V 70W P14,5s E BV 24V 70W P14,5s X-Blue E V 100W H1 P14,5s Skiss H2 Halogen strålkastarlampa philips ART.NR ART.NR volt watt sockel V 55W X511 E V 100W X V 70W X511 E Skiss H3 Halogen strålkastarlampa philips ART.NR ART.NR volt watt sockel V 55W PK22s E BV 12V 55W PK22s Blå E HD 12V 55W PK22s HD E V 130W PK22s E V 100W PKY22s V 70W PK22s E BV 24V 70W PK22s X-Blue E V 100W PK22s Skiss TECKENFÖRKLARING E = E-godkänd ˆˆk = K-godkänd ** = 2-poliga HD = Heavy Duty/Extra skakstark = Bör ej användas i Europa (STVZO-områden), ej E-godkänd 59

60 11. belysning reflexer skyltar säkerhet H4 Halogen strålkastarlampa philips ART.NR ART.NR volt watt sockel V 60/55W P43t E BV 12V 60/55W P43t Blå E PR 12V 60/55W P43t +30% E LL 12V 60/55W P43t Longlife E PR 12V 60/55W P45t V 100/55W P43t V 100/80W P45t V 100/80W PU43t V 130/90W P43t V 75/70W P43t E V 75/70W P45t AW 24V 75/70W P43t Season E Skiss BV 24V 75/70W P43t Blå E LL 24V 75/70W P43t Longlife E HD 24V 75/70W P43t HD E V 130/90W PU43t H7 Halogen strålkastarlampa philips ART.NR ART.NR volt watt sockel V 55W PX26d E BV 12V 55W PX26d Blå E AW 12V 55W PX26d Season E LL 12V 55W PX26d Longlife E V 100W PX26d Rallye V 70W PX26d E BV 24V 70W PX26d X-Blue E V 70W PX26d TDL Longlife E Multikontakt med 3 flatstift Skiss Hb3 Halogen strålkastarlampa philips ART.NR ART.NR volt watt sockel V 65W P20d E Skiss 60

61 Hb4 Halogen strålkastarlampa philips ART.NR ART.NR volt watt sockel V 55W P22d E Skiss Gasurladdningslampa Xenon strålkastarlampa philips ART.NR ART.NR volt watt sockel skiss D2S 35W P32d-2 E D2R 35W P32d-2 E 2 Skiss 1 Skiss Asymetrisk strålkastarlampa philips ART.NR ART.NR volt watt sockel V 45/40W P45t E V 55/50W P45t E Skiss TECKENFÖRKLARING E = E-godkänd ˆˆk = K-godkänd ** = 2-poliga HD = Heavy Duty/Extra skakstark = Bör ej användas i Europa (STVZO-områden), ej E-godkänd 61

62 11. belysning reflexer skyltar säkerhet strålkastarlampa Skiss 1 Skiss 2 Skiss 3 philips ARTIKELNUMMER ARTIKELNUMMER volt watt sockel skiss V 25W BA15s V 45W BA15s V 45W BA15s V 35W BA20s V 45W BA20s E V 35W BA20s V 45W BA20s E symetrisk strålkastarlampa philips ART.NR ART.NR volt watt sockel V 25/25W BA20d E V 35/35W BA20d E V 45/40W BA20d V 45/40W BA20d Skiss 62

63 Broms- och blinklyktelampor Skiss 1 Skiss 2 Skiss 3 Skiss 4 philips ARTIKELNUMMER ARTIKELNUMMER volt watt sockel skiss V 18W BA15s ˆˆk V 21W BA15s E V 18W BA15s ˆˆk V 21W BA15s E HD 24V 21W BA15s HD E V 21W BA15d ** V 15W BA15s V 18W BA15d ** V 21W BA15d ** 2 Med plastsockel V 27W W2,5 16d E 3 Med orange glas för klarare blinklykta V 21W BAU15s E V 21W BAU15s E HDLL 24V 21W BAU15s E 4 TECKENFÖRKLARING E = E-godkänd ˆˆk = K-godkänd ** = 2-poliga HD = Heavy Duty/Extra skakstark = Bör ej användas i Europa (STVZO-områden), ej E-godkänd 63

64 11. belysning reflexer skyltar säkerhet Broms- och baklyktelampor Skiss 1 Skiss 2 Skiss 3 philips ARTIKELNUMMER ARTIKELNUMMER volt watt sockel skiss V 18/5W BAY15d V 21/4W BAY15d V 21/5W BAY15d E V 18/5W BAY15d E V 21/4W BAZ15d (MAN ) V 21/5W BAY15d E V 15W BA15s 2 Med plastsockel V 27/7W W2,5 16q E 3 64

65 Blinkers-, parkerings- och positionsljuslampor Skiss 1 Skiss 2 Skiss 3 Skiss 4 philips ARTIKELNUMMER ARTIKELNUMMER volt watt sockel skiss V 2W BA9s V 3W BA9s V 2W BA9s V 4W BA9s E BV 12V 4W BA9s Blå E V 6W BA9s Xenon V 4W BA9s E HD 24V 4W BA9s HD E V 6W BA9s V 2W BA7s E V 3W BA7s 4 TECKENFÖRKLARING E = E-godkänd ˆˆk = K-godkänd ** = 2-poliga HD = Heavy Duty/Extra skakstark = Bör ej användas i Europa (STVZO-områden), ej E-godkänd 65

66 11. belysning reflexer skyltar säkerhet Bak- och nummerskyltslampor philips ART.NR ART.NR volt watt sockel skiss V 5W BA15s E V 10W BA15s E V 5W BA15d ** V 5W BA15s E HD 24V 5W BA15s HD E V 10W BA15s E HD 24V 10W BA15s HD E V 10W BA15d ** V 15W BA15s 2 Skiss V 5W BA15d ** E 2 Skiss Spolformlampor philips ART.NR ART.NR volt watt sockel Ø L V 10W SV8, mm V 3W SV7, mm V 3W SV5,5 6,5 33 mm V 5W SV8, mm E V 10W SV8, mm V 5W SV8, mm V 10W SV8, mm ˆˆk V 15W SV8, mm V 18W SV8, mm ˆˆk V 21W SV8, mm E V 3W SV7, mm V 3W SV5,5 6,5 33 mm V 5W SV8, mm Skiss V 10W SV8, mm E V 5W SV8, mm V 10W SV8, mm V 15W SV8, mm V 18W SV8, mm ˆˆk 66

67 Glassockellampor Skiss 1 Skiss 2 Skiss 3 Skiss 4 philips ARTIKELNUMMER ARTIKELNUMMER volt watt sockel skiss V 1,0W W2,0 4,6d V 2,3W W2,0 4,6d V 2,0W W2,0 4,6d V 1,2W W2,0 4,6d ˆˆk V 1,2W W2,0 4,6d ˆˆk V 2W W2,1 9,5d V 3W W2,1 9,5d E V 5W W2,1 9,5d E V 5W W2,1 9,5d Orange E V 6W W2,1 9,5d Xenon V 2W W2,1 9,5d V 3W W2,1 9,5d E V 5W W2,1 9,5d E V 16W W2,1 9,5d 4 TECKENFÖRKLARING E = E-godkänd ˆˆk = K-godkänd ** = 2-poliga HD = Heavy Duty/Extra skakstark = Bör ej användas i Europa (STVZO-områden), ej E-godkänd 67

68 11. belysning reflexer skyltar säkerhet Glassockellampor för japanska fordon philips ART.NR ART.NR volt watt sockel V 21W W3 16d V 21/5W W3 16q Skiss Reflektorlampa, 2-polig, till MAN och MB lastvagnar mercedes ART.NR ref.nr volt watt sockel skiss V 2,4W REF9, vit reflektor 1 Till MB med stor kabin från 13t, byggår V 1,4W REF29, vit reflektor 2 Skiss 1 Skiss Instrumentlampa med plastsockel philips ART.NR ART.NR volt watt sockel V 1,0W W2,0 4,6d Skiss 68

69 Instrumentlampor med plastsockel Skiss 1 Skiss 2 Skiss 3 philips ART.NR ART.NR volt watt sockel sockelfärg skiss V 1,2W/80mA EBS R7 Grön V 1,8W/135mA EBS R1 Turkos V 1,2W/0,4mA EBS R4 Gul V 1,2W/0,5mA EBS R6 Brun V 1,2W/53mA EBS R10 Vit V 1,2W/53mA EBS R12 Blå V 1,1W BAX 8,4d Orange V 1,2W/90mA EBS P19/BAX 8,4d Svart V 1,3W BAX 8,4d Mörkgrön V 1,5W BAX 8,4d Beige V 2,0W BAX 8,4d Ljusgrön V 1,4W/50mA EBS P29/BAX 8,4d Grön V 1,2W/60mA EBS N1/BAX 10d Grå V 1,2W/60mA EBS N1/BAX 10d Beige 3 69

70 11. belysning reflexer skyltar säkerhet Instrumentlampor med plastsockel Skiss 1 Skiss 2 Skiss 3 Skiss 4 Skiss 5 Skiss 6 philips ART.NR ART.NR volt watt sockel sockelfärg skiss V 0,4W B 8,5d/BAX 10d Lila V 1,2W B 8,5d/BAX 10d Svart V 1,2W B 8,5d/BAX 10d Ljusblå V 1,5W B 8,5d/BAX 10d Beige V 2,0W B 8,5d/BAX 10d Grön V 2,0W B 8,5d/BAX 10d Ljusgrön V 1,2W B 8,5d/BAX 10d Ljusgrå V 1,2W B 8,5d/BAX 10d Kopparbrun V 1,2W B 8,5d/BAX 10s Svart V 2,0W B 8,5d/BAX 10s Vit V 1,2W B 8,5d/BAX 10s Grå V 1,2W B 8,7d/BAX 8,7d Grå V 2,0W B 8,7d/BAX 8,7d Grön V 1,2W BG 8,5 5,5d Svart V 1,2W BG 8 5,5d Svart V 1,2W BG 8,5S/40 Svart 6 TECKENFÖRKLARING E = E-godkänd ˆˆk = K-godkänd ** = 2-poliga HD = Heavy Duty/Extra skakstark = Bör ej användas i Europa (STVZO-områden), ej E-godkänd 70

71 Miniwatt Halogenlampor Skiss 1 Skiss 2 Skiss 3 philips ART.NR ART.NR volt watt sockel sockelfärg skiss V 5W B 10d Svart V 3W B 10d Brun V 5W BA 9s V 10W BA 9s V 20W BA 9s V 6W BAX 9s E V 21W BAY 9s E V 21W BAY 9s E Halogenlampor philips ART.NR ART.NR volt watt sockel V 10W G V 20W G V 10W G V 20W G4 Skiss Halogenlampa med sluten reflektor, klart glas, spridning: 38 philips ART.NR ART.NR volt watt sockel V 20W GU 5,3 Skiss 71

72 11. belysning reflexer skyltar säkerhet Lamphållare Bild 2 Bild 3 Bild 4 Bild 5 Bild 6 Bild 7 Bild 8 Bild 9 ARTIKELNUMMER TYP material bild W2,1 9,5d Plast BA 9s Metall BA 9s Plast BA 15s Metall BA 15s (för 2 st lampor) Plast BA 15s Metall BA 15s Metall BA 15s Metall BA 15s Metall 9 72

73 Bild 2 Bild 3 Bild 4 Bild 5 Bild 6 Bild 7 ARTIKELNUMMER TYP material bild BA 15d Metall BA 15s Plast BA 15d Plast BA 15s, BA 15d Metall BA 15s, BA 15d Metall BAY 15d Metall 4 Tillbehör till , och polig (BA 15s) Metall, anslutningskabel med fjäder polig (BA 15d) Metall, anslutningskabel med fjäder Fjäder 7 73

74 11. belysning reflexer skyltar säkerhet Socklar och Kabelgenomföringar ARTikelNummeR typ Multisockel för asymmetriska strålkastare, för flatstift Multisockel för asymmetriska strålkastare, för vinklat flatstift ARTikelNummeR typ Bild Multisockel för fler-funktions baklyktor Multisockel för fler-funktions baklyktor Multisockel för fler-funktions baklyktor 5-polig, gul 1 5-polig, grön 1 8-polig bajonett 2 Bild 2 ARTikelNummeR typ Kabelgenomföring M42 2, passar för baklykta /845 ARTikelNummeR typ AMP-JPT sockel med 2 m kabel 74

75 11.18 Översikt Socklar 75

76 11. belysning reflexer skyltar säkerhet Reflexer REFLEXER FÖR FÄSTSKRUV Bild 2 Bild 3 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild Reflekterande yta 22 cm² med bottenplatta av plast, central fastsättning 937 8RA Reflex röd, 1 hål Ø 6 mm för fästskruv Ø 60 mm RA Reflex gul, 1 hål Ø 6 mm för fästskruv Ø 60 mm RA Reflex vit, 1 hål Ø 6 mm för fästskruv Ø 60 mm Reflex röd, 1 hål Ø 6,3 mm för fästskruv Ø 60 mm Reflex gul, 1 hål Ø 6,3 mm för fästskruv Ø 60 mm Reflex vit, 1 hål Ø 6,3 mm för fästskruv Ø 60 mm 3 REFLEXER självhäftande Bild 2 Bild 3 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild Reflekterande yta 22 cm² med bottenplatta av plast, självhäftande Reflex röd Ø 58 mm Reflex gul Ø 58 mm Reflex vit Ø 58 mm RA Reflex röd Ø 60 mm RA Reflex gul Ø 60 mm RA Reflex vit Ø 60 mm 3 76

77 REFLEXER rektangulära Bild 2 Bild 3 ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild Reflekterande yta 18 cm² med bottenplatta av plast, 2 hål Ø 4,3 mm för fästskruvar Reflex röd mm Reflex gul mm Reflex vit mm RA Reflex röd mm RA Reflex gul mm RA Reflex vit mm Reflex röd, för skruvmontering och självhäftande mm Reflex gul, för skruvmontering och självhäftande mm Reflex vit, för skruvmontering och självhäftande mm Reflex gul, för skruvmontering och självhäftande mm 2 triangelreflex ARTIKELNUMMER ARTIKELNUMMER typ dimension Triangelreflex, röd. Reflekterande yta 85 cm² med bottenplatta av plast 937 8RA hål Ø 6,0 mm för fästskruvar 2 hål Ø 5,3 mm för fästskruvar mm mm ARTikelNummeR typ Konturmarkering. Självhäftande, 1 rulle = 50 m, bredd 55 mm. Godkänd enligt ECE Röd (baktill) Gul (sidan) Vit (sidan) 77

78 11. belysning reflexer skyltar säkerhet skyltar reflexskyltar Bild 2 Bild 3 vbg ARTIKELNUMMER ARTIKELNUMMER ARTIKELNUMMER TYP bild Reflexskyltar för dragfordon över 3,5 ton. Reflexskylt-sats (2-skyltar) för dragfordon, monterat på aluminiumplatta mm. Total skyltyta mm. Godkänd enl. ECE RA mm. Total skyltyta mm. Enl. ECE-70T mm. Total skyltyta mm. Enl. ECE RA mm. Total skyltyta mm. Enl. ECE Reflexskylt-sats (2-skyltar) för dragfordon, monterat på självhäftande folie mm. Total skyltyta mm. Enl. ECE-70 1 Reflexskyltar för släpfordon. Reflexskylt för tunga släpfordon, monterat på aluminiumplatta Hel reflexskylt: mm. Enl. ECE RA Hel reflexskylt: mm. Enl. ECE-70-R Hel reflexskylt: mm. Enl. ECE RA Hel reflexskylt: mm. Enl. ECE Reflexskylt-sats (2-skyltar) för släpfordon, monterat på aluminiumplatta mm. Total skyltyta mm. Enl. ECE RA mm. Total skyltyta mm. Enl. ECE-70-R mm. Total skyltyta mm. Enl. ECE RA mm. Total skyltyta mm. Enl. ECE Reflexskylt-sats (2-skyltar) för släpfordon, monterat på självhäftande folie mm. Total skyltyta: mm. Enl. ECE

79 LGF VARNINGSTRIANGEL övriga ARTIKELNUMMER ARTIKELNUMMER ARTIKELNUMMER TYP bild LGF varningstriangel för långsamtgående fordon RA Aluminiumplåt RW Plast Plåt Självhäftande HG Skylthållare sats VARNINGSSKYLTar FARLIGT GODS ARTikelNummeR typ dimension bild Varningsskylt Farligt gods. Orange reflexfolie och svart ram, för mindre fordon Aluminiumplåt mm Självhäftande mm 1 VARNINGSSKYLTar FARLIGT GODS ARTikelNummeR typ dimension bild Varningsskylt Farligt gods. Orange reflexfolie och svart ram Stålplåt mm Aluminiumplåt mm Rostfri plåt mm Självhäftande mm Aluminiumplåt mm 1 79

80 11. belysning reflexer skyltar säkerhet VarningssKYLTar FARLIGT GODS VIKBAR Bild 2 Bild 3 övriga ARTIKELNUMMER ARTIKELNUMMER TYP dimension bild Varningsskylt Farligt gods. Vikbar skylt Stålplåt försedd med dokumentväska mm Rostfriplåt försedd med dokumentväska mm Aluminium utan ficka för transportdokument mm Aluminium med ficka för transportdokument mm 1 960B 20511*** Aluminium med galvaniserat vridlås mm Aluminium med hållare, vikbar mm Stålplåt utan dokumentväska mm Aluminium utan ficka för transportdokument mm 3 960B *** Vridlås till 960B VARNINGSSKYLTar FARLIGT GODS ARTikelNummeR typ dimension bild Varningsskylt. Siffrorna är präglade för att klara kraven på 15 min i öppen eld /1202 Diesel, rostfri plåt mm /1203 Bensin, rostfri plåt mm /1223 Fotogen, rostfri plåt mm Övriga sifferkombinationer mot beställning 80

81 VarningssKYLTAR Bild 2 Bild 3 Bild 4 Bild 5 ARTIKELNUMMER TYP dimension bild Varningsskyltar. Svart text på gul reflekterande botten och röd fluorescerande bård Varning. Dubbelsidigt tryck mm Varning. Enkelsidigt tryck mm Bred last mm Bred last mm Bred last. Vikbar mm Bred last mm Bred last. Vikbar mm Bred last mm Bred last. Vikbar mm Långt fordon mm Lång last mm Lång last mm Brett fordon mm 81

82 11. belysning reflexer skyltar säkerhet sidomarkeringsskyltar ARTikelNummeR typ dimension bild Sidomarkeringsskyltar. Framåtriktade röd/vit par (höger och vänster) mm 1 zepro ARTikelNummeR typ bild Reflexflagga för bakgavellift par (höger och vänster) Varningsset, komplett (Flagga + hållare) Dekal Arbetsområde 2 Bild 2 82
