1 0 TIITELLEHT uue leht

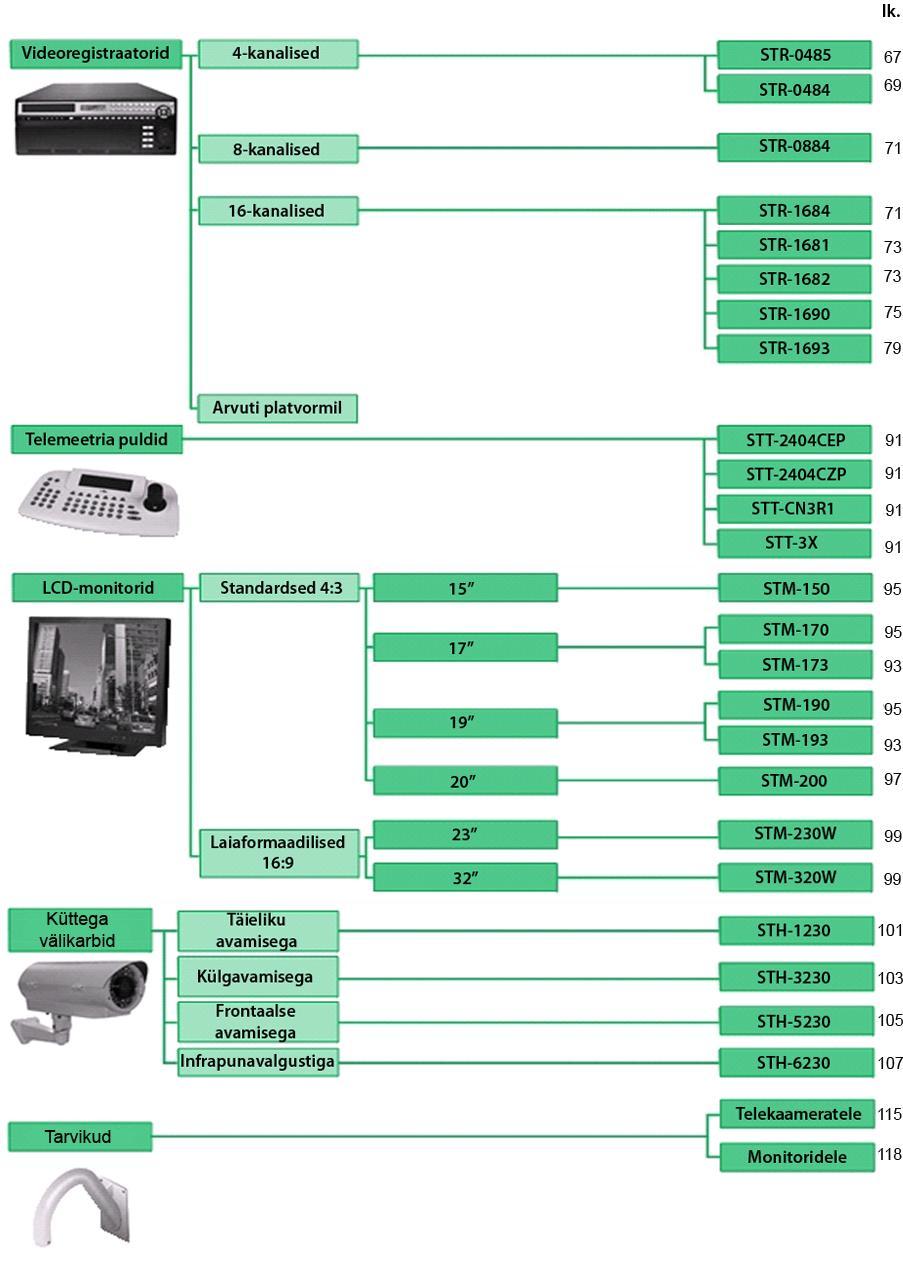

2 SISUKORD KLASSIFIKAATOR 2 IP TARVARA NVR 5 NetStation 7 IP KAAMERAD STC-IP3070/3070A 9 STC-IP STC-IP2571A 13 STC-IP3301A 15 STC-IP3570A 17 STC-IP3975A 19 STC-IP3985/3988A 21 STC-IPM2090/3090A 23 IP VIDEOSERVERID/DEKOODERID STS-IPT160/ STS-IPT STS-IPT STS-IPD KIUDOPTIKA SAATJAD/VASTUVÕTJAD Kiudoptika - saatjad 33 Kiudoptika - vastuvõtjad 35 KAAMERAD STC STC STC STC STC STC-1501/ STC STC-3650Xtreem 51 Täiendav informatsioon STC-3650Xtreem 53 STC STC STC STC-3904/3902/ OBJEKTIIVID Fikseeritud fookuskaugusega ja suumobjektiivid 65 VIDEOREGISTRAATORID STR STR STR-0884/ STR-1681/ STR RAS+ 77 STR VMS 83 Digitaalsed videoregistraatorid PC platvormil 85 Täiendav informatsioon - videoregistraatorid PC platvormil 87 TELEMEETRIA PULDID STT-2404CEP /2404CZP /CN3R1 /3X 91 LCD-MONITORID STM-173/ STM-150/170/ STM STM-230W/320W 99 KÜTTEGA VÄLIKORPUSED STH STH STH STH Täiendav informatsioon - küttega välikorpused 109 TARVIKUD Tarvikud kaamerate jaoks 115 Tarvikud IP Speed Dome jaoks 116 Tarvikud LCD-monitoride jaos

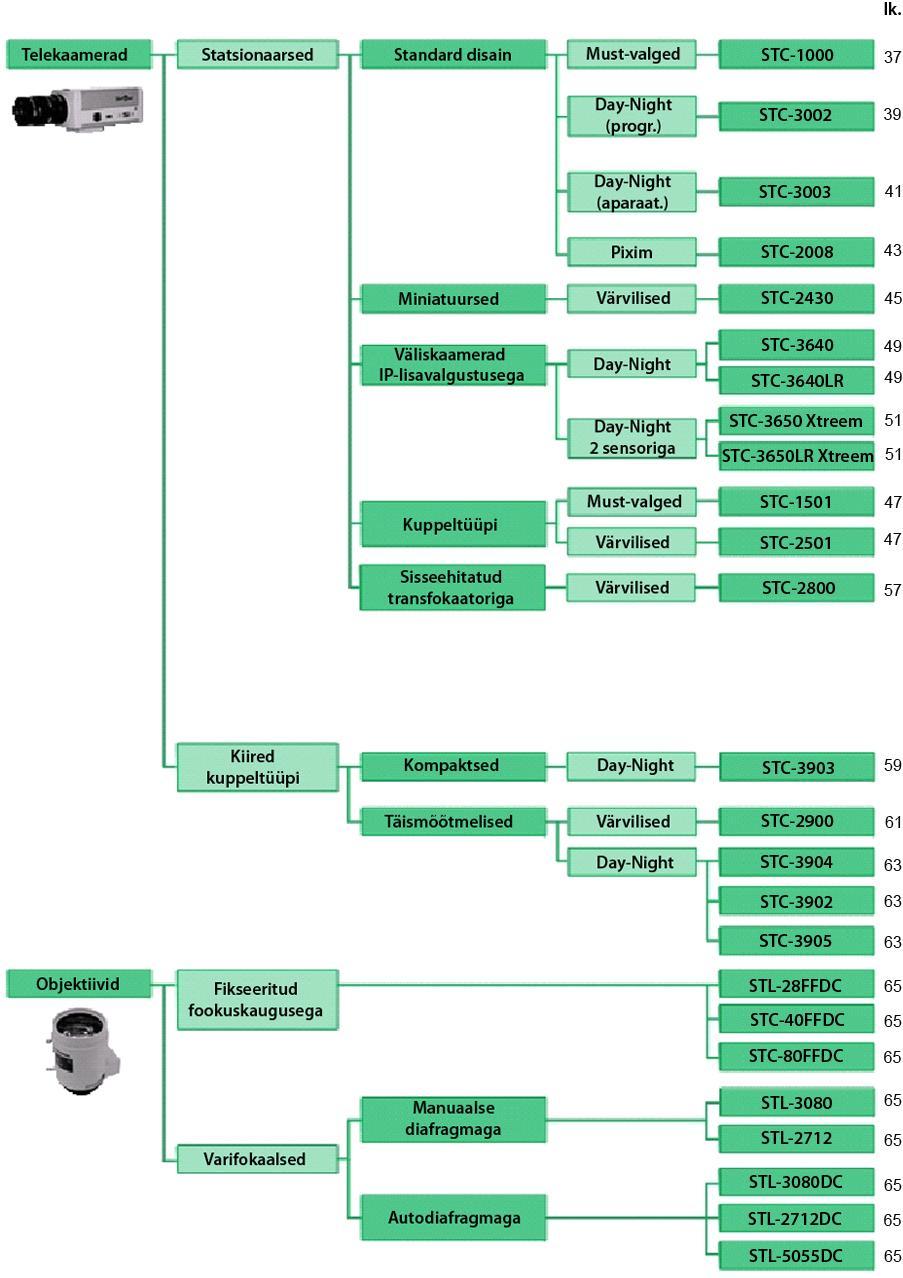

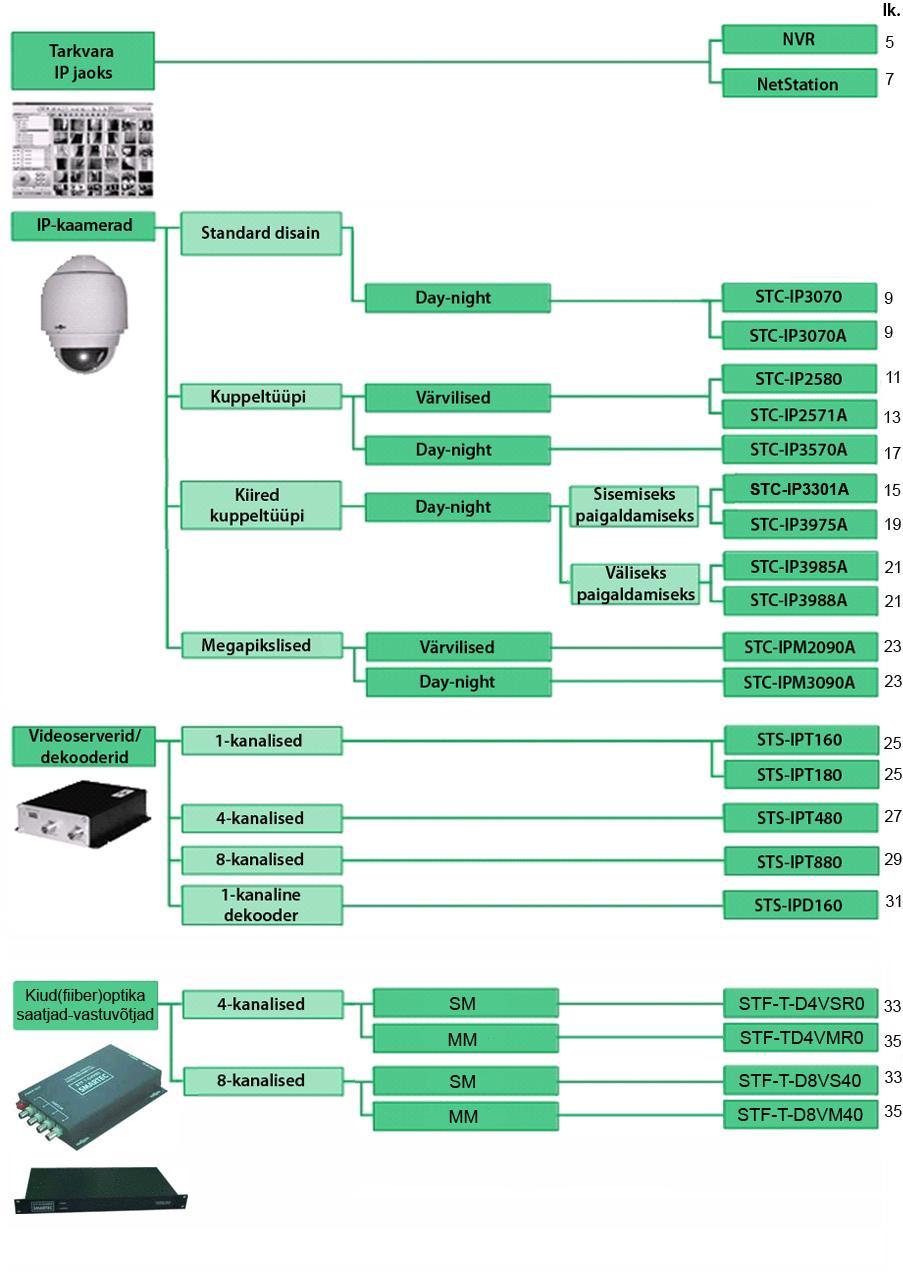

3 KLASSIFIKAATOR Klassifikaator

4 KLASSIFIKAATOR Klassifikaator

5 KLASSIFIKAATOR Klassifikaator 3 Küljendustabel sisemine ruum cm, äärtel 1mm

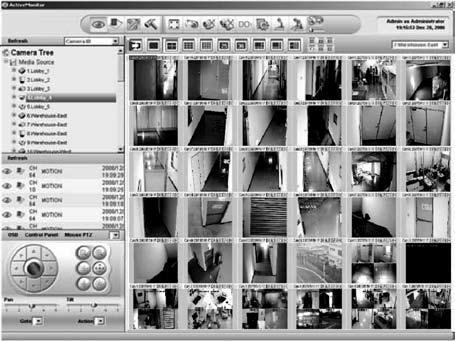

6 IP TARKVARA NVR Tarkvara IP-videovalve jaoks Kuulub ükskõik millise Smartec videoserveri/ip-kaamera tarne komplekti Arhitektuur «klient-server» Täisfunktsionaalne monitooring/salvestamine/kuni 64 Smartec IP-seadme haldamine 64 IP-voo salvestamine eraldusvõimega Full D1 ja kiirusega 25k/s 3 Mbit/s korral iga kanali kohta 1 -, 4 -, 6 -, 8 -, 9 -, 10 -, 16 -, 25 - või 36- aknalise multiekraani toetamine 64 kaamera juhtimine puumenüü abil Video ja sünkroonse audio läbivaatamine, salvestamine, taasesitus Kuni 32 HDD toetus ühel arvutil Salvestuse režiimid: pidev, ajakava kohaselt, liikumise korral, häire korral Otsing kuupäeva, kellaaja, sündmuse järgi Häirejärgne salvestamine - kuni 30 s 4 kanali sünkroniseeritud taasesitus Objekti interaktiivsete graafiliste plaanide toetus Smartec videoserverite ja IP-kaamerate loogiliste sisendite/väljundite juhtimine NVR võimaldab organiseerida täisfunktsionaalse IP-videovalvesüsteemi ja toetab «elava» video läbivaatust 32-st Smartec IP-kaamerast/videoserverist (laiendus kuni 64 seadmeni) sünkroonse audioga, video ja audio salvestamine ja taasesitus formaadis MPEG-4. Tarkvara NVR baasil võib ehitada süsteemi arhitektuuriga klient-server, mitme serveriga süsteemi või paigaldada tarkvara ühele võrku lülitatud arvutile. Seejuures on süsteemi kerge muuta ja laiendada uute litsentside tellimise arvelt. NVR toetab mitmesuguseid salvestuse režiime: pidev, ajakava kohaselt, liikumise korral, häire korral samuti salvestamine eelhäire korral. Struktuurselt sisaldab NVR järgmisi mooduleid: NVR Server (mitmekanaline salvestamine), NVR Workstation (mitmekanalilise videoläbivaatuse klient ühelt või mitmelt NVR Serverilt), NVR Web Client (klient NVR juurdepääsuks internetilehitseja kaudu) ja Utility Suite (abiprogrammide komplekt). Pöördkaamerate juhtimine NVR võimaldab kaugjuhitavalt kontrollida läbi Smartec IP-videoserverite ja IP Speed Dome Smartec külge lülitatud mitmesuguste tootjate pöördkaameraid. Toetatakse enamikku kõige levinumatest telemeetria protokollidest: Pelco- D, Pelco-P, Lilin, Dynacolor, Samsung, Kampro, Sony VISCA, Panasonic jt. Peale panoraamimise, kaldenurga, suurenduse ja kiiruse juhtimisele annab NVR operaatorile võimaluse programmeerida esiasetusi ning teostada autopatrullimist esiasetuste järgi. Juhtimist võib teostada ka juurdelülitatud USBjuhthoova abil. Häiresignaalide töötlemine NVR toetab Smartec IP-kaameratesse ja IPvideoserveritesse sisseehitatud riistvaralist liikumisandurit, mis võimaldab häälestada kuni 3 piirkonda liikumise registreerimiseks koos häälestatava tundlikkusega. NVR teostab IPkaameratest ja IP-videoserveritest saabuvate häire või liikumise sõnumite registreerimist. Samuti teostatakse videosignaali katkemise registreerimist ja IP-seadme välja lülitamise registreerimist. Sündmuse saabumise korral võib NVR algatada väliste seadmete rakendumise, lülituda IP-kaamerate ja IPvideoserverite häireväljunditesse, käivitada audiofail, lülitada sisse summer, saata häirekaader kindlaks määratud elektronpostiaadressile või FTP-serverise, suunata PTZ-kaamera ühte või teise esiasetusse. Võimalik on eelhäire salvestamine välikorpususega kuni 30 s ja häirejärgne salvestamine kuni 2 tundi. Lisaks sellele võib sündmustega siduda, video multiekraanilise läbivaatuse korral, kindla akna või hüpikakna (pop-up). Üldjuhul on võimalus paindlikult luua süsteemi suvalisi reaktsioone sündmustele. 5

7 IP TARKVARA Spetsifikatsioonid Süsteemsed nõuded: Personaalarvuti (32 kanalit): CPU: Intel Core 2 Duo, 2.66 GHz; RAM: 2 GB; HDD: 250 GB Windows ХР, 2003, WSS 2003, Vista Operatsioonisüsteem: Internetilehitseja: Microsoft Internet Explorer v6.0, v7.0 Lehitsemine: Videokanalite maks. arv: 64 Multiekraan: 1, 4, 6, 8, 9, 10, 16, 25, 36 Web Client: Lehitsemise lisavõimalused: Spot-monitor: Salvestamine: Pakkimisformaat: Salvestusrežiimid: «Vesimärgid»: Taasesitus: Lehitsemise režiimid: Taasesituse lisavõimalused: Video eksport: Sünkroonne taasesitus: Otsing: Otsingurežiimid: Pöördkaamerate juhtimine: PTZ-käsud: Microsoft Internet Explorer kaugtöö Kuni 36 kanali samaaegne lehitsemine, individuaalselt häälestatava kiirusega Video häirekanalilt kuvatakse eraldi aknasse ISO MPEG-4 (video+audio), ühildub FFMPEG, Xvid, Divx Käsitsi, tsükliline, graafiku alusel, häire korral, liikumise korral, häireeelne (kuni 30 s), häire järgne Digital time code Taasesitus, paus, stopp, kiire edasi- ja tagasikerimine, pöördeline taasesitus (ajas tagasiminek), taasesitus kaadrite kaupa, 1/2/4/8 kordne kiirendus Mitme faili järjestikune taasesitus AVI 4 kanali samaaegne taasesitus Aja järgi, häire korral, liikumise korral, kaadri järgi, videsignaali katkemise järgi Panoraam, kalle, suurendus, kiiruse muutmine Pelco-D, Pelco-P, Lilin, Dynacolor, Samsung, Kampro, Sony Telemeetria protokollid: VISCA, Panasonic ja teised Eelesiasetuste arv: 32 Sündmuste töötlemine: Häiresisend; liikumisandur; videosignaali katkemine, võrgu Sündmuste allikad: tõrge, ette planeeritud sündmus Teavitamine, häireväljundi aktiveerimine, kuvaekraani Reaktsioon sündmusele: suurendus; üleminek eelsättele; käsu täitmine; audiofaili või helisignaali sisse lülitamine Teavitamine sündmusest: Web Client: Web Client funktsioonid: Ohutus: Juurdepääsu tasemed: E-post; FTP (kuvakoopiad - Screenshots) Kauglehitsemine, otsing, taasesitus, juhtimine graafiliste plaanide abil Administraator, kasutaja, külaline 6

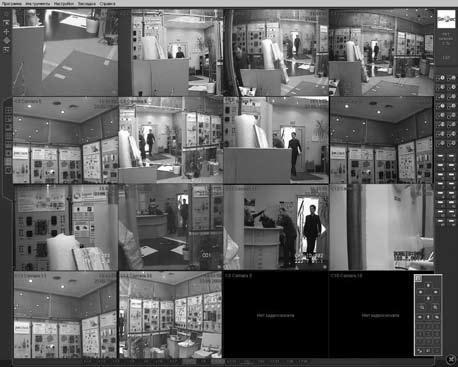

8 IP TARKVARA NetStation Tarkvara, kombineeritud IP-videosüsteemide jaoks 64 video- ja audiokanali toetus Võimalik on kombineeritud konfiguratsioon: kuni 16 analoog- ja 48 IP kaamerat Multiserveriline konfiguratsioon toetab videokanalite piiramatut arvu HDTV ja megapiksliste kaamerate toetus Multifunktsionaalne kliendi programm, pihuarvutite ja smartphone toetamine Interaktiivsete graafiliste plaanide toetus Kuni 4 VGA monitori ühendamine Tarkvara NetStation on ette nähtud IP- ja/või analoogkaameratest saabuva video- ja audioinformatsiooni monitooringu jaoks. Peale Smartec IP-kaamerate toetab tarkvara tööd juhtivate tootjate, selliste nagu AXIS, Arecont Vision, Bosch, Sony, IQinVision, Lumenera ja Sanyo, IP-kaameratega. See võimaldab luua ja kasutada kombineeritud süsteeme 64 kaamerast: 16 analoogkaamerat ja 48 IPkaamerat. See on üpris päevakohane süsteemide laiendamise korral, kui on vaja hoida alles juba paigaldatud analoogkaamerad. Tarkvara NetStation sobib võrdsel määral nii väivälikorpuse, 4-st kaamerast koosnevate, süsteemide loomiseks kui ka suurte, mitmesajast kaamerast koosnevate, süsteemide loomiseks. Antud tarkvara koosneb serveri ja kliendi rakendustest ja võimaldab luua mitmesuguseid multiserverilisi konfiguratsioone. Kliendi rakendus annab kasutajale võimaluse piiramatu arvu kaugühenduste loomiseks: elava videoga, arhiiviga ja paljude teiste funktsioonidega. PocketPC tüüpi PDA ja mobiiltelefonide jaoks lisatakse tasuta Mobile Client, mis võimaldab kaugjuurdepääsu videovalve süsteemi videoarhiivile traadita ühenduse (Wireless) kaudu. See tarkvaraversioon võib olla paigaldatud praktiliselt igale PDA-le või mobiiltelefonile, mis töötavad operatsioonisüsteemiga Windows Mobile või Symbian OS.. Arhiivi menüü pakub intuitiivselt mõistetavaid, kuid samal ajal, funktsionaalselt küllastatud seadeid. Iga salvestamise kanali jaoks luuakse oma ajavahemik, mis võimaldab kergesti leida toimunud sündmusi. Arhiivi kontrollpaneel annab võimaluse teostada salvestuse kerimist mõlemas suunas kolme erineva kiirusega. Samuti on ette nähtud liikumise otsimine etteantud aladel ja järjehoidjate loomine käsitsi või automaatselt. Märkimist väärib spetsiaalsete albumite loomise võimalus kaamerate ekraanipiltidest tehtud koopiatest, mis on kaitstud vesimärkidega, samuti arhiiviandmete AVI formaadis DVD, CD või võrguserverile varukopeerimise funktsioon. Tarkvara NetStation toetab kuni 64 erineva tootja pöördkaamerate juhtimist, sealhulgas ka esiasetuste määramist. PTZ-funktsioonide juhtimine on kättesaadav klaviatuuri, juhthoova, hiire või tarkvara menüü abil. Tarkvara NetStation võimaldab salvestada heli 64-lt võrgukaameralt. Vajalikku helisalvestist võib kiiresti leida arhiivist, samas kohas kus säilitatakse ka videosalvestisi. Tarkvara võib määrata heli salvestamise helianduri järgi, samuti määrata salvestuse kvaliteedi ja mahu. 7

9 IP TARKVARA NetStation oluline omadus on see, et kõik kaameratelt salvestatud sündmused, audiosündmused, signalisatsioonihäired ja isegi sisenemised ja väljumised võib määrata spetsiifiliste funktsioonide, selliste nagu salvestamise sisse lülitamine, väljuv käsk, ühendamine kliendiga, samuti e-posti teated, teostamiseks. Tarkvara viimased versioonid ühilduvad operatsioonisüsteemidega Windows 2000/ XP Professional/ 2003/ VISTA Professional, toetavad integratsiooni POS ja ATM terminaalidega, samuti objektide interaktiivseid kaarte (emap). Kõik videovalve arvutisüsteemid toetavad täisfunktsionaalse kaugadministreerimise võimalust üle võrkude b, g ja 802,3 mis tahes tüüpi ühenduse korral - alates modemist kuni traadita GPRS-ühenduseni. Videovalve robotiseeritud kuppelkaamerate kasutamisel teostatakse kaamerate pöörlemise ja mastaabi häälestamise kaugjuhtimist reaalajas. Tarkvara toetab videovalvesüsteemides kasutusel olevat videosignaali diferentsiaalse pakkimise algoritmi. Tegelikult tagatakse vastuvõetav töökvaliteet videoarhiiviga isegi sel juhul, kui kasutatakse aeglaseid modemeid või GPRS-ühendust. Tarkvara NetStation põhiandmed kaugvideovalve ja sünkroonitud audio kuulamine reaalajas salvestatud video kaugläbivaatus ja kuulamine täiusfunktsionaalne kaugadministreerimine video ja audio salvestamine IPkaameratest (sh megapikslistest) süsteemi häiresisendite ja -väljundite kaugjuhtimise toetus robotiseeritud kuppelkaamerate kaugjuhtimine kuni 4 monitori samaaegne toetus: Multiekraan, Spot, arhiivi läbivaatus; Emap graafiline arhiiviotsingu lehitseja, Snap- Shot režiim analüütika: otsing arhiivis liikumise järgi kettaruumi jooksva seisu monitooring reaalajas deinterlacing Süsteemsed nõuded Protsessor: Intel (Pentium IV 3.0 Hz (HT) või võimsam) Emaplaat: Intel kiibistiku baasil (mudelid, alates i845) RAM: Miinimum 512 MB Programmi jaoks vajalik min. vaba kettaruum: 85 MB Vaba kettaruum videoandmete arhiivi jaoks: Miinimum 40 GB Operatsioonisüsteem: Microsoft Windows 2000/ XP Professional/2003/VISTA Professional Täiendavat teavet NetStation kohta vt lk

10 IP KAAMERAD STC-IP3070/3070A IP-kaamerad «päev/öö» CCD 1/3" SONY ExViewHAD Välja lülitatav IR-filter Pakkimisalgoritm MPEG4-ASP Eraldusvõime alates CIF kuni Full D1, video edastamise kiirus 25 k/s Vastuvalgustuse kompensatsioon, autom./fiks. valge tasakaal, ARD Kaks võrguporti LAN ja WAN Sisseehitatud riistvaraline liikumisandur (3 piirkonda) Komposiitse videoväljundi olemasolu PoE (võrgutoide) toetus STC-IP3070A: sisseehitatud mikrofon QoS toetus Tarkvara NVR on tarne komplektis Tänu originaalse protsessori ja pakkimisalgoritmi MPEG4-ASP kasutamisele ning võrgu võrguliikluse juhtimise mehhanismide toetamisele saavad IPkaamerad teostada voogvideo ülekannet eraldusvõimega 720x576 pikslit kiirusel 25 k/s ligi 1 Mbps ribalaiusega võrgus. Sisseehitatud riistvaraline liikumisandur ja häiresisendi ja häireväljundi olemasolu võimaldab konfigureerida STC-IP3070/3070A reaktsiooni häiresündmustele. Mudelil STC-IP3070A on olemas sisseehitatud mikrofon ja toetab audio edastamist üle võrgu. Ööpäevaringne videovalve IP-kaamerad STC-IP3070 ja STC-IP3070A - on «päev/öö» tüüpi videovalvekaamerad. Igaüks neist on varustatud välja lülitatava infrapunase filtriga, mis eemaldatakse automaatselt valgustatuse taseme vähenemisel kuni 4 luksi ja videovalvekaamera läheb üle must-valgesse režiimi. See võimaldab neid IP-kaameraid kasutada ööpäevaringse videomonitooringu jaoks. Võrguliikluse tulemuslik juhtimine STC-IP2070/2070A saavad teostada voogvideo (streaming video) edastamist üle võrgu, tagades edastuskiiruse 28 kbit/s kuni 3 Mbit/s, sõltuvalt pildi kvaliteedi seadetest. Seejuures võib teostada andmevoo automaatset kohandamist võrgu läbilaskevõimega etteantud prioriteeti (kvaliteet, kiirus, võrguliiklus) arvesse võttes. Smartec IP-kaamerad toetavad võrgu mehhanismi QoS (Quality of Service), mis reservib osa kanalist IP-kaamerast edastatava voogvideo jaoks. Lülitumine LAN ja WAN võrku IP-Kaamerad STC-IP3070/3070A on varustatud kahe Ethernet 10/100Base-T võrgupordiga, mis annab võimaluse ühendada samaaegselt kahte võrku: LAN ja WAN. Läbi LAN võib IP-kaamera saata video samas võrgusegmendis asuva operaatori arvutisse. Voogvideo edastamist WAN-võrku võib kasutada kujutise kaugläbivaatuseks teistest arvutivõrkudest. WAN port toetab protokolli PPPoE, mis võimaldab ühendada kaamera vahetult ADSL-modemi külge. Tarkvara kaugjuhtimise jaoks Iga IP-kaamera ja Smartec videoserveri komplektis tarnitakse tasuta venekeelseks kohandatud tarkvara NVR. See toetab kõiki tõhusa videovalve jaoks vajalikke funktsioone ja on ette nähtud 32 IP-seadmele laiendamise võimalusega kuni 64 IP-seadmeni täiendavalt ostetud litsentside arvelt. Peale selle on Smartec IP-kaamerad ja IPvideoserverid integreeritud Taani firma Milestone Systems tarkvaraga Xprotect ja vene firma ITV tarkvaraga «Интеллект». Nende tarkvaratoodete abil võib teostada videokontrolli suurtel ja territoriaalselt hajutatud objektidel, kasutades nii Smartec IP-kaameraid/IPvideoservereid kui ka teiste tootjate IPseadmeid. Kõik IP-kaamera seaded on kättesaadavad vahetul ühendamisel läbi Internet Exploreri peale autoriseerimist. 9

11 IP KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-IP3070 STC-IP3070A Sensor: 1/3 CCD-maatriks Sony ExViewHAD Pikslite arv: 795х596 Eraldusvõime horisontaalis: 480 TVL Värv.: 0.15 Lux (F1.2, 30 IRE, SuperAGC) Tundlikkus: M/v: 0.05 Lux (F1.2, 30 IRE, SuperAGC) IR: nm Objektiivi konsool: C/CS Sünkroniseerimine: Sisemine Videoväljund: CVBS, 1В, 75 Ω, BNC-pistmik El. katik: 1/50-1/ s Vastuvalguse kompensatsioon: Sees/väljas AGC: Sees/väljas Valge tasakaal: AWB/PWB Virvenduse kompensatsioon: Sees/väljas AIL: DC/Video Signaali-müra suhe: >50 db Pakkimisstandard: MPEG4-ASP Eraldusvõime: 720x576, 352х288, 176х144 piks. Video ülekande kiirus: Kuni 25 k/s 720x576 piks korral. Liikumisandur: Riistvaraline, 3 tuvastamise ala Audioformaat: Ei ole 8 khz, mono, PCM Andmete edastuskiirus: Alates 28 kbit/s kuni 3 Mbit/s Võrguühendus: LAN: Ethernet 10/100Base-T; WAN: Ethernet 10/100Base-T Protokollid: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP; QoS tugi Ohutus: Paroolikaitse; seadete muutmine ainult administraator Häire sisendid/väljundid: TTL, 2 sisendit, 2 väljundit Internetilehitseja: Internet Explorer 6.0 või uuem Töötemperatuuri vahemik: C Toitepinge: DC 12V +/-10%, adapter AC 220V /DC 12V komplektis Tarbitav võimsus: 7 W Mõõdud: 63x52x120mm Kaal: 450 g Tarvikud NVR tarkvara Komplektis (32 tasuta kanalit) 10

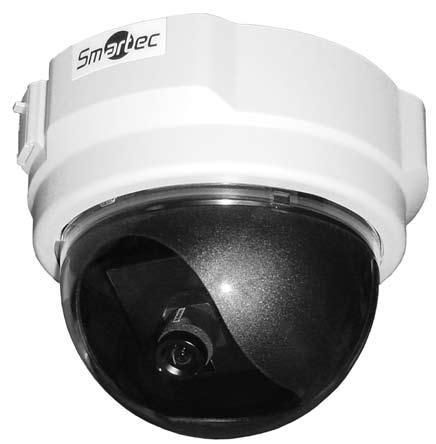

12 IP KAAMERAD STC-IP2580 Kuppeltüüpi värviline IP-kaamera CCD 1/3" Sony SuperHAD Sisseehitatud 3,6mm objektiiv Pakkimisalgoritm MPEG4-SP või MJPEG Eraldusvõime alates CIF kuni Full D1, video edastamise kiirus 25 k/s Sisseehitatud riistvaraline liikumisandur (3 piirkonda) Komposiitse videoväljundi olemasolu Audio kahesuunaline edastamine PoE (võrgutoide) toetus Tarkvara NVR on tarne komplektis Sisseehitatud objektiiviga IP-kaamera - ideaalne valik eelarvelistesse videovalvesüsteemidesse siseruumides. IPkaameral STC-IP2580 on dekoratiivne kuppelkorpus. Võimalikud toitepinged: DC 12V või Poe (Power over Ethernet). Võib valida ühe kahest pakkimisalgoritmist - MPEG4-SP või MJPEG, IP-kaamerad võivad teostada voogvideo ülekannet eraldusvõimega 720x576 pikslit kiirusel 25 k/s ligi 1 Mbps ribalaiusega võrgus. Sisseehitatud riistvaraline liikumisandur võimaldab häälestada STC- IP2580 reaktsiooni häiresündmustele. Peale selle tagab IP-kaamera audio kahesuunalise edastamise läbi võrgu. Komposiitne videoväljund Komposiitse videoväljundi olemasolu kaameras STC-IP2580 võimaldab teostada kaamera objektiivi häälestamist vahetult paigaldamiskohal testmonitori juurde lülitamisel. Peale selle võib kaamera vajaduse korral olla samaaegselt ühendatud nii Etherneti kui ka traditsioonilise analoog videovalvesüsteemiga. Tarkvara kaugjuhtimise jaoks Iga IP-kaamera ja Smartec videoserveri komplektis tarnitakse tasuta venekeelseks kohandatud tarkvara NVR. See toetab kõiki tõhusa videovalve jaoks vajalikke funktsioone ja on ette nähtud 32 IP-seadmele laiendamise võimalusega kuni 64 IP-seadmeni täiendavalt ostetud litsentside arvelt. Peale selle on Smartec IP-kaamerad ja IPvideoserverid integreeritud Taani firma Milestone Systems tarkvaraga Xprotect. Selle tarkvaratoote abil võib teostada videokontrolli suurtel ja territoriaalselt hajutatud objektidel, kasutades nii Smartec IP-seadmeid kui ka enam kui 40 tootja IP- kaameraid/ipvideoservereid. Kõik IP-kaamera seaded on kättesaadavad vahetul ühendamisel läbi Internet Exploreri peale autoriseerimist. 11

13 IP KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-IP2580/1 Sensor: 1/3 CCD-maatriks Sony SuperHAD Pikslite arv: 537х597 piks. Eraldusvõime horisontaalis: 420 TVL Tundlikkus: 0.3 Lux (F2.0, 30IRE) Objektiiv: 3.6mm, F2.0, 80 Läbivaatuse suuna häälestus: Pan: ; Tilt: 0-90 Sünkroniseerimine: Sisemine Videoväljund: CVBS, 1В, 75 Ω, BNC-pistmik El. katik: 1/50-1/ s Vastuvalguse kompensatsioon: Autom. AGC: Autom. Signaali-müra suhe: >48 db Pakkimisstandard: MPEG4-SP, MJPEG Eraldusvõime: 720x576, 640х480, 352х288, 176х144 piks. Video ülekande kiirus: Kuni 25 k/s 720x576 piks. korral Liikumisandur: Riistvaraline, 3 tuvastamise ala Audioformaat: 8 khz, mono, PCM Andmete edastuskiirus: Alates 28 kbit/s kuni 3 Mbit/s Võrguühendus: Ethernet 10/100Base-T, RJ45 Protokollid: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP Ohutus: Paroolikaitse; seadete muutmine ainult administraator Internetilehitseja: Internet Explorer 6.0 või uuem Töötemperatuuri vahemik: C Toitepinge: DC 12V +/-10%; PoE (IEEE 802.3af), klass 3 Tarbitav võimsus: 5 W (DC 12V) Mõõdud: D130x99mm Kaal: 350 g Tarvikud Tarkvara NVR CTB-C201 Komplektis (32 tasuta kanalit) Konsool seinale monteerimiseks 12

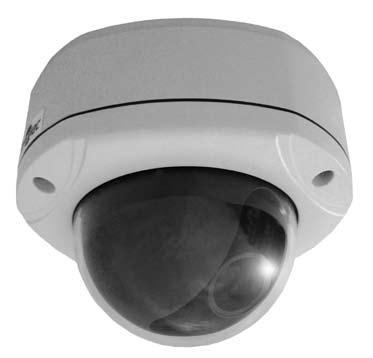

14 IP KAAMERAD STC-IP2571A Värviline IP-kaamera vandaalikindlas kuppeltüüpi välikorpuses CCD 1/3" Sony SuperHAD Sisseehitatud suumobjektiiv 3,8-9,5mm, ARD Pakkimisalgoritm MPEG4-ASP Eraldusvõime alates CIF kuni Full D1, video edastamise kiirus 25 k/s Vastuvalgustuse kompensatsioon, autom. valge tasakaal, värelusvastane kaitse Kaks võrguporti LAN ja WAN Väline teostus IP66 Sisseehitatud riistvaraline liikumisandur (3 piirkonda) Komposiitse videoväljundi olemasolu Audiosisend QoS toetus PoE (võrgutoide) toetus Tarkvara NVR on tarne komplektis Sisseehitatud suumobjektiiviga IP-kaamera - ideaalne valik videovalvesüsteemidesse siseruumides ja tänaval. Vandaalikindla kütteelemendiga kuppelkorpuse ja tolmu- ja niikuskaitse tugevuse IP66 arvelt töötab STC- IP2571A stabiilselt temperatuuride vahemikus - 30 kuni +50. Võimalikud toitepinged: DC 12V või Poe (Power over Ethernet). Tänu originaalse protsessori ja pakkimisalgoritmi MPEG4-ASP kasutamisele ning võrgu võrguliikluse juhtimise mehhanismide toetamisele saab IP-kaamera STC-IP2571A teostada voogvideo ülekannet eraldusvõimega 720x576 pikslit kiirusel 25 k/s ligi 1 Mbps ribalaiusega võrgus. Sisseehitatud riistvaraline liikumisandur ja häiresisendi ja häireväljundi olemasolu võimaldab konfigureerida STC-IP2571A reaktsiooni häiresündmustele. IP-kaamera tagab audio kahesuunalise edastamise läbi võrgu välise mikrofoni ja valjuhääldi juurde lülitamise korral. Võrguliikluse tulemuslik juhtimine STC-IP2571A saab teostada voogvideo (streaming video) edastamist üle võrgu, tagades edastuskiiruse 28 kbit/s kuni 3 Mbit/s, sõltuvalt pildi kvaliteedi seadetest. Seejuures voogvideo jaoks. võib teostada andmevoo automaatset kohandamist võrgu läbilaskevõimega etteantud prioriteeti (kvaliteet, kiirus, võrguliiklus) arvesse võttes. Peale selle toetab STC-IP2571A võrgu mehhanismi QoS (Quality of Service), mis reservib osa kanalist IP-kaamerast edastatava Lülitumine LAN ja WAN võrku IP-Kaamera STC-IP2571A on varustatud kahe Ethernet 10/100Base-T võrgupordiga, mis annab võimaluse ühendada samaaegselt kahte võrku: LAN ja WAN. Kõrgete turvalisuse nõuetega võrkudes on võimalus kasutada funktsiooni Failover, mis kindlustab WAN-pordi seadete automaatse transleerimise LAN-porti juhul, kui IP-kaamera on ühendatud samaaegselt nii LAN kui ka WAN võrku ning andmete edastamine WAN kaudu on katkestatud. WAN port toetab protokolli PPPoE, mis võimaldab ühendada kaamera vahetult ADSL-modemi külge. Tarkvara kaugjuhtimise jaoks Iga IP-kaamera ja Smartec videoserveri komplektis tarnitakse tasuta venekeelseks kohandatud tarkvara NVR. See toetab kõiki tõhusa videovalve jaoks vajalikke funktsioone ja on ette nähtud 32 IP-seadmele laiendamise võimalusega kuni 64 IP-seadmeni täiendavalt ostetud litsentside arvelt. Peale selle on Smartec IP-kaamerad ja IPvideoserverid integreeritud Taani firma Milestone Systems tarkvaraga Xprotect. Selle tarkvaratoote abil võib teostada videokontrolli suurtel ja territoriaalselt hajutatud objektidel, kasutades nii Smartec IP-seadmeid kui ka enam kui 40 tootja IP- kaameraid/ipvideoservereid. 13

15 IP KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-IP2571A/1 Sensor: 1/3 CCD-maatriks Sony SuperHAD Pikslite arv: 795х596 Eraldusvõime horisontaalis: 480 TVL Tundlikkus: 0.15 Lux (F1.2, 30 IRE, SuperAGC) Objektiiv: mm, Sisseehitatud suumobjektiiv Läbivaatuse suuna häälestus: Pan: +/-180 ; Tilt: 90 Sünkroniseerimine: Sisemine/ üle võrgu Videoväljund: CVBS, 1В, 75 Ω El. katik: 1/50-1/ s Vastuvalguse kompensatsioon: Sees/väljas AGC: Sees/väljas Valge tasakaal: AWB Virvenduse kompensatsioon: Sees/väljas AIL: DC/Video Signaali-müra suhe: >50 db Pakkimisstandard: MPEG4-ASP Eraldusvõime: 720x576, 352х288, 176х144 piks. Video ülekande kiirus: Kuni 25 k/s 720x576 piks. korral Liikumisandur: Riistvaraline, 3 tuvastamise ala Audioformaat: 8 khz, mono, PCM Andmete edastuskiirus: Alates 28 kbit/s kuni 3 Mbit/s Võrguühendus: LAN/WAN: Ethernet 10/100Base-T Protokollid: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP; QoS tugi Ohutus: Paroolikaitse; seadete muutmine ainult administraator Häiresisendid/väljundid: TTL, 1 sisend, 1 väljund Internetilehitseja: Internet Explorer 6.0 või uuem Välikorpus: IP66, vandaalikindel, tugevuse ressurss kuni 702 kgf Konsool: Montaaž lakke või seinale (lisakonsooliga) Kütteelement, ventilaator: On Töötemperatuuri vahemik: C Toitepinge: DC 12V +/-10; PoE (IEEE 802.3af), klass 3 Tarbitav võimsus: Kuni 14.9 W (sisse lülitatud kütteelement ja ventilaatori korral) Mõõdud: D125x109mm Kaal: 1145 g Tarvikud Tarkvara NVR STB-C19001 Komplektis (32 tasuta kanalit) Konsool seinale kinnitamiseks STC-IP2771A/IP3570A jaoks 14

16 IP KAAMERAD STC-IP3301A IP-pöördkaamera tarkvaralise «päev/öö» režiimiga Eraldusvõime QCIF kuni Full D1 Video ülekande kiirus kuni 25 k/s Sisseehitatud 10-kordne transfokaator Pakkimisalgoritm MPEG4-SP, MJPEG Pööre 354, kalle -25 kuni esiasetust, 10 autopatrullimise tuuri Vastuvalguse kompensatsioon, kaadrite talletamine, ATW/AWB/FIX Sisseehitatud riistvaraline liikumisandur (3piirkonda) Audio kahesuunaline edastamine Tarkvara IP NVR on tarne komplektis STC-IP3301A on ette nähtud siseruumidesse paigaldamiseks. Tarkvaralise funktsiooni päevöö arvelt saab IP-kaamerat kasutada muutliku valgustatusega objektide ööpäevaringseks IPvideovalveks. STC-IP3301A moodustab videovoo formaadis MPEG-4 või M-JPEG, eraldusvõimega kuni 720x576 piks. ja kaadrisagedusega 25 k/s. Kaadrite talletamise funktsioon Sense Up võimaldab oluliselt suurendada kaamera tundlikkust staatiliste objektide videovalve jaoks eriti vähestes valgustatuse tingimustes (kuni luksi must-valges režiimis). STC-IP3301A toetab erinevaid funktsioone, mis võimaldavad tal kohaneda erinevate valgustuse tingimustega, sealhulgas EDM, vastuvalguse kompensatsioon, valge automaatne tasakaal (ATW ja AWB), autom./fikseeritud elektrooniline katik ja teised. Tänu sisseehitatud 10-kordsele tranfokaatorile ja täiendavale 10-kordsele digitaalsele suurendusele on olemas võimalus tuvastada märkimisväärsel kaugusel asuvate objektide detaile. PTZ Funktsioonid IP-kaamera pöördemehhanism teostab horisontaalset positsioneerimist vahemikus 0 kuni 354 ja kallet vertikaaltasandis nurgale - 25 kuni 90. STC-IP3301A võime suunata kaamera moodulit 25 võrra horisondist kõrgemale laiendab vaatenurka vertikaalsuunas, mis on eriti oluline transfokatsiooni korral kaamera madalatele lagedele pagaldamise tingimustes. STC- IP3301A PTZ funktsioone võib kontrollida tarkvaraliselt või programmeerida kuni 32 esiasetust ja 10 autopatrullimise tuuri, mida saab käivitada käsitsi või automaatselt südmuse korral. Multivoogvideo ülekanne STC-IP3301A saab moodustada paralleelselt voogvideo 4 videokanalit üldise eraldusvõimega (TVL) ja erinevate kaadrisageduste (k/s) kiirustega, sellepärast võib video läbivaatuseks, ülekandeks kaugkasutajale üle võrgu, salvestamiseks kõvakettale ajakava järgi ja salvestamiseks sündmuse korral määrata kindlaks erinevad kaadrisagedused, mis võimaldab maksimaalselt optimeerida koormust võrgule. Tarkvara kaughaldamise jaoks Komplektis iga Smartec IP-kaameraga või IPvideoserveriga tarnitakse vene keelset tarkvara NVR. See toetab kõiki efektiivse videovalve jaoks vajalikke funktsioone ja on ette nähtud 32 IP-seadme jaoks võimalusega laiendada kuni 64 seadmeni täiendavalt ostetavate litsentside arvelt. Suurte või territoriaalselt hajutatud objektide videovalveks nii Smartec kui ka teiste tootjate analoog- ja IP kaameratega soovitatakse kasutada tarkvara NetStation. See tarkvara pakub suurepäraseid võimalusi video läbivaatamise ja salvestamise jaoks, võimaldab kasutada objektide interaktiivseid kaarte (EMap), võib teostada arukat otsingut arhiivist liikumise järgi. 15

17 IP KAAMERAD Spetsifikatsioonid Mudel STC-IP3301A Sensor: 1/4 CCD Pikslite arv: 795х596 piks. Eraldusvõime horisontaalis: 480 TVL Eraldusvõime:: Full D1, VGA, CIF, QCIF Värv.: 2.5 lux (F1.8, 50IRE) Vähim valgustatus:: M/v: 0.07 lux (F1.8, 50IRE) Sense Up: lux (F1.8, 50IRE) Objektiiv: mm Apertuur: F1.8 (Wide), 2.9 (Tele) Vatenurk piki diagonaali: Suurendus: Optiline: х10 Digitaalne: х10 Läbivaatuse suuna häälestus: Pööre: 354 Kalle: Positsioneerimise kiirus: Käsitsi režiimis: 1-90/с Sünkroniseerimine: Sisemine Audiosisend/audioväljund: Lin. 1.4 W, 3.5mm jack/lin. 1.4 W, 3.5mm jack El.katiku diapasoon: 1/50-1/ s Fikseeritud katik: 8 väärtust Vastuvalguse kompensatsioon: Super BLC, 48 ala EDM: Autom. (maksim. 18 db) Valge tasakaal: ATW/AWB/FIX Virvenduse kompensatsioon: Sees./väljas. ARD: Autom./Käsitsi Signaali-müra suhe: >44 db Pakkimisstandard: MPEG4-SP, MJPEG Eraldusvõime: 720x576, 640х480, 352х288, 176х144 piks. Video ülekande kiirus:: Kuni 25 k/s 720x576 piks. korral Liikumisandur: Riistvaraline, 3 tuvastamise ala PTZ-funktsioonid: 32 esiasetust, 10 autopatrullimise tuuri Lülitumine võrku: Ethernet 10/100Base-T, pistikühend RJ45 Protokollid: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP, FTP, SMTP, DNS, DDNS, NTP, ICMP, IGMP, ARP, 3GPP Ohutus: Paroolikaitse: seadete muutmine ainult administraator Häire sisendid/väljundid: 1 sisend, 1 väljund Internetilehitseja: Internet Explorer 6.0 või uuem Töötemperatuuri vahemik 0º +45ºС Toitepinge: DC 12V või PoE (IEEE802.3af) Klass 3 Tarbitav võimsus: 4.8 W (12 V), 5.8 W (PoE) Mõõdud: 132x132х132 mm Kaal: 570 g Tarvikud NVR NetStation STB-C22100 Tarkvara salvestamiseks/järelevalveks üle võrgu; 32 audio/video kanalit. Laiendatav kui 64 kanalini ühe serveri kohta. Klient-server arhitektuur. Vene keeles. Komplektis 32 kanalit. Tarkvara salvestamiseks/järelevalveks üle võrgu 16 kanalil IP seadmete Smartec, Axis, Arecon Vision, JVC ja teiste jaoks; laiendatav kui 64 video- ja audiokanalini ühe serveri kohta. Multiserver ja kombineeritud konfiguratsioonide toetamine. Graafilised interaktiivsed plaanid. Kliendi tarkvara arvuti, pihuarvuti ja nutitelefoni jaoks. Vene keeles. Adapter kaamerate paigaldamiseks ripplaele. 16

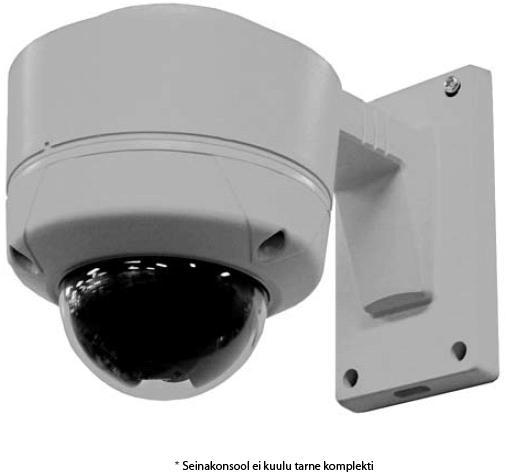

18 IP KAAMERAD STC-IP3570A IP-kaamera «päev/öö» vandaalikindlas kuppeltüüpi välikorpuses CCD 1/3" SONY ExView HAD Sisseehitatud suumobjektiiv 3,8-9,5mm, ARD Väline teostus IP66 Pakkimisalgoritm MPEG4-ASP Eraldusvõime alates CIF kuni Full D1, video edastamise kiirus 25 k/s Vastuvalgustuse kompensatsioon, autom. valge tasakaal, värelusvastane kaitse Vandaalikindel välikorpus (IP66) koos kütteelemendiga Kaks võrguporti LAN ja WAN Sisseehitatud riistvaraline liikumisandur (3 piirkonda) Komposiitse videoväljundi olemasolu Audio kahesuunaline edastamine QoS toetus Tarkvara IP NVR on tarne komplektis Sisseehitatud suumobjektiiviga IP-kaamera - ideaalne valik videovalvesüsteemidesse siseruumides ja tänaval. Vandaalikindla kütteelemendiga kuppelkorpuse arvelt töötab STC-IP3570A stabiilselt temperatuuride vahemikus -30 kuni +50. Valgustatuse taseme vähenemisel valveobjektil läheb kaamera automaatselt üle must-valgesse režiimi, säilitades kujutise kõrge kvaliteedi. Tänu originaalse protsessori ja pakkimisalgoritmi MPEG4-ASP kasutamisele ning võrgu võrguliikluse juhtimise mehhanismide toetamisele saab IP-kaamera STC-IP3570A teostada voogvideo ülekannet eraldusvõimega 720x576 pikslit kiirusel 25 k/s ligi 1 Mbps ribalaiusega võrgus. Sisseehitatud riistvaraline liikumisandur ja häiresisendi ja häireväljundi olemasolu võimaldab konfigureerida STC-IP3570A reaktsiooni häiresündmustele. IP-kaamera tagab audio kahesuunalise edastamise läbi võrgu. Võrguliikluse tulemuslik juhtimine STC-IP3570A saab teostada voogvideo (streaming video) edastamist üle võrgu, tagades edastuskiiruse 28 kbit/s kuni 3 Mbit/s, sõltuvalt pildi kvaliteedi seadetest. Seejuures võib teostada andmevoo automaatset kohandamist võrgu läbilaskevõimega etteantud prioriteeti (kvaliteet, kiirus, võrguliiklus) arvesse võttes. Smartec IPkaamerad toetavad võrgu mehhanismi QoS (Quality of Service), mis reservib osa kanalist IP-kaamerast edastatava voogvideo jaoks. Lülitumine LAN ja WAN võrku IP-Kaamera STC-IP3570A on varustatud kahe Ethernet 10/100Base-T võrgupordiga, mis annab võimaluse ühendada samaaegselt kahte võrku: LAN ja WAN. Kõrgete turvalisuse nõuetega võrkudes on võimalus kasutada funktsiooni Failover, mis kindlustab WAN-pordi seadete automaatse transleerimise LAN-porti juhul, kui IP-kaamera on ühendatud samaaegselt nii LAN kui ka WAN võrku ning andmete edastamine WAN kaudu on katkestatud. WAN port toetab protokolli PPPoE, mis võimaldab ühendada kaamera vahetult ADSL-modemi külge. Tarkvara kaugjuhtimise jaoks Iga IP-kaamera ja Smartec videoserveri komplektis tarnitakse tasuta venekeelseks kohandatud tarkvara NVR. See toetab kõiki tõhusa videovalve jaoks vajalikke funktsioone ja on ette nähtud 32 IP-seadmele laiendamise võimalusega kuni 64 IP-seadmeni täiendavalt ostetud litsentside arvelt. Peale selle on Smartec IP-kaamerad ja IPvideoserverid integreeritud Taani firma Milestone Systems tarkvaraga Xprotect ja vene firma ITV tarkvaraga «Интеллект». Nende tarkvaratoodete abil võib teostada videokontrolli suurtel ja territoriaalselt hajutatud objektidel, kasutades nii Smartec IP-kaameraid/IPvideoservereid kui ka teiste tootjate IPseadmeid. Kõik IP-kaamera seaded on kättesaadavad vahetul ühendamisel läbi Internet Exploreri peale autoriseerimist. 17

19 IP KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-IP3570A/1 Sensor: 1/3 CCD-maatriks Sony ExViewHAD Pikslite arv: 795х596 Eraldusvõime horisontaalis: 540 TVL Tundlikkus: Värv.: autom. ümberlülitus m/v režiimi korral 4 Lux; M/v: 0.05 Lux (F1.2, 30 IRE, SuperAGC) IR-Tundlikkus: nm Objektiiv: mm, Sisseehitatud suumobjektiiv Läbivaatuse suuna häälestus: Pan: +/-180 ; Tilt: 90 Sünkroniseerimine: Sisemine Videoväljund: CVBS, 1В, 75 Ω, BNC-pistmik Audiosisend/ Audioväljundid: Lin. 1.4 V, V khz, 3.5mm jack El. katik: 1/50-1/ s Vastuvalguse kompensatsioon/agc: Sees/väljas Valge tasakaal: AWB Virvenduse kompensatsioon: Sees/väljas AIL: DC/Video Signaali-müra suhe: >50 db Pakkimisstandard: MPEG4-ASP Eraldusvõime: 720x576, 352х288, 176х144 piks. Video ülekande kiirus: Kuni 25 k/s 720x576 piks. korral Liikumisandur: Riistvaraline, 3 tuvastamise ala Audioformaat: 8 khz, mono, PCM Andmete edastuskiirus: Alates 28 kbit/s kuni 3 Mbit/s Võrguühendus: LAN: Ethernet 10/100Base-T; WAN: Ethernet 10/100Base-T Protokollid: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP; QoS tugi Ohutus: Paroolikaitse; seadete muutmine ainult administraator Häiresisendid/väljundid: TTL, 1 sisend, 1 väljund Internetilehitseja: Internet Explorer 6.0 või uuem Välikorpus: IP66, vandaalikindel, tugevuse ressurss kuni 702 kgf Konsool: Montaaž lakke või seinale (lisakonsooliga) Kütteelement, ventilaator: On Töötemperatuuri vahemik: C Toitepinge: DC 12V +/-10 Tarbitav võimsus: 7.7 W; S kütteelement ja ventilaatoriga: 14.9 W Mõõdud: D151x115mm Kaal: 1145 g Tarvikud Tarkvara NVR Komplektis (32 tasuta kanalit) 18

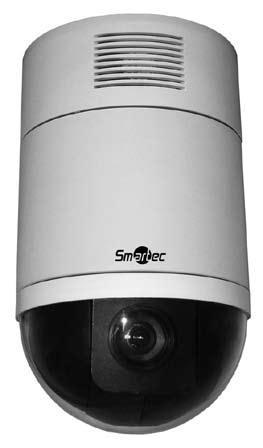

20 IP KAAMERAD STC-IP3975A IP-kiirkuppelkaamera «päev/öö» CCD 1/4" Sony ExViewHAD Sisseehitatud 18-kordne transfokaator Pakkimisalgoritm MPEG4-ASP Tundlikkus 0,1 luksi (värv., F1.4) / 0,005 luksi (m-v, F1.4) Eraldusvõime alates QCIF kuni Full D1, video edastamise kiirus 25 k/s Positsioneerimise kiirus kuni 400 /s 256 esiasetust, 4 autopatrullimise tuuri, 1 marsruut, 24 varjatud ala, Absolute Position Vastuvalgustuse kompensatsioon, kaadrite summeerimine, AWB/MWB Kaks võrguporti LAN ja WAN Sisseehitatud riistvaraline liikumisandur (3 piirkonda) Komposiitse videoväljundi olemasolu Audio kahesuunaline edastamine QoS toetus Tarkvara NVR on tarne komplektis STC-IP3975A kõrge tundlikkus - 0,1 lx värvilises ja kuni 0,005 lx - must-valges režiimis, võimaldab antud kaamerat kasutada ööpäevaringseks monitooringuks. Tänu sisseehitatud 18-kordsele transfokaatorile ja täiendavale 12-kordsele digitaalsele suurendusele on võimalik identifitseerida kaugel asuvate objektide detaile. Tänu originaalse protsessori ja pakkimisalgoritmi MPEG4-ASP kasutamisele ning võrgu võrguliikluse juhtimise mehhanismide toetamisele saab IP-kaamera STC-IP3975A teostada voogvideo ülekannet eraldusvõimega 720x576 pikslit kiirusel 25 k/s ligi 1 Mbps ribalaiusega võrgus. Sisseehitatud riistvaraline liikumisandur ja häiresisendi ja häireväljundi olemasolu võimaldab konfigureerida STC-IP3975A reaktsiooni häiresündmustele. IP-kaamera tagab audio kahesuunalise edastamise läbi võrgu välise mikrofoni ja valjuhääldi juurde lülitamise korral. Laienenud PTZ funktsioonid Tööks videovalve turvasüsteemide koosseisus on pöördkaamera varustatud ülitäpse pöördemehhanismiga, mis teostab kaamera panoraamimist 360 piires (pöörlemine) ja kallet vertikaaltasandis nurgale alates -10 kuni 100 (190 AutoFlip režiimis). STC-IP3975A PTZ funktsioone saab kontrollida käsitsi või programmeerida kuni 256 esiasetust, 8 jada või 4 tuuri, mida saab aktiveerida käsitsi üle võrgu tarkvara abil või automaatselt sündmuse puhul. Peale selle võimaldab kaamera programmerida marsruudi, mis kordab operaatori kõiki tegevusi ette antud ajavahemiku jooksul, sealhulgas transfokaatori tööd. Võrguliikluse tulemuslik juhtimine STC-IP3975A saab teostada voogvideo (streaming video) edastamist üle võrgu, tagades edastuskiiruse 28 kbit/s kuni 3 Mbit/s, sõltuvalt pildi kvaliteedi seadetest. Seejuures võib teostada andmevoo automaatset kohandamist võrgu läbilaskevõimega etteantud prioriteeti (kvaliteet, kiirus, võrguliiklus) arvesse võttes. Smartec IP-kaamerad toetavad võrgu mehhanismi QoS (Quality of Service), mis reservib osa kanalist IP-kaamerast edastatava voogvideo jaoks. Tarkvara kaugjuhtimise jaoks Iga IP-kaamera ja Smartec videoserveri komplektis tarnitakse tasuta venekeelseks kohandatud tarkvara NVR. See toetab kõiki tõhusa videovalve jaoks vajalikke funktsioone ja on ette nähtud 32 IP-seadmele laiendamise võimalusega kuni 64 IP-seadmeni täiendavalt ostetud litsentside arvelt. Peale selle on Smartec IP-kaamerad ja IPvideoserverid integreeritud Taani firma Milestone Systems tarkvaraga Xprotect. Selle tarkvaratoote abil võib teostada videokontrolli suurtel ja territoriaalselt hajutatud objektidel, kasutades nii Smartec IP-seadmeid kui ka enam kui 40 tootja IP- kaameraid/ipvideoservereid. 19

21 IP KAAMERAD Spetsifikatsioonid Mudel: STC-IP3975A/1 Sensor: 1/4 CCD-maatriks Sony ExViewHAD Pikslite arv: 752х582 Eraldusvõime horisontaalis: 480 TVL Eraldusvõime: Full D1, CIF, QCIF PTZ kaamerate tundlikkus: Värv.: 0.1 Lux (F1.4, AGC sees.), 1/3 s talletusaja korral M/v: Lux(F1.4, AGC sees.), 1/3 s talletusaja korral Objektiiv: mm Apertuur: F1.4-F3.0 Vaatenurk piki diagonaali: Suurendus: Optiline: х18; digitaalne: х12 Transfokatsiooni kiirus: 2.1 s (alates maksimaalsest kuni minimaalse väärtuseni) Läbivaatuse suuna häälestus: Pööre: 360 ; kalle: (190 režiimis AutoFlip) Positsioneerimise kiirus: Käsitsi režiimis: 1-90 /s; eelesiasetuste režiimis: /s Positsioneerimistäpsus: Pööre: ; kalle: 0.45 Videoväljund: CVBS, 1В, 75 Ω, BNC-pistmik Audiosisend/ Audioväljundid: Lin. 1.4 V, 3.5mm jack El. katiku diapasoon: 1-1/10000 s El. katik: Auto/Manual/ekspositsiooni korrektsioon Vastuvalguse kompensatsioon: Sees/väljas AGC: Auto/Käsitsi Valge tasakaal: AWB/MWB Kaadrite summeerimise režiim: On Signaali-müra suhe: >50 db Pakkimisstandard: MPEG4-ASP Eraldusvõime: 720x576, 352х288, 176х144 piks. Video ülekande kiirus: Kuni 25 k/s 720x576 piks. korral Liikumisandur: Riistvaraline, 3 tuvastamise ala Andmete edastuskiirus: Alates 28 kbit/s kuni 3 Mbit/s Funktsioonid kaamerad PTZ: 256 eelesiasetust, 4 autopatrulli tuuri, 1 marsruut, 24 maskeerimisala, Absolute Position Võrguühendus: LAN: Ethernet 10/100Base-T; WAN: Ethernet 10/100Base-T Protokollid: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP; QoS tugi Ohutus: Paroolikaitse; seadete muutmine ainult administraator Häiresisendid/väljundid: TTL, 8 sisendit, 1 väljund Internetilehitseja: Internet Explorer 6.0 või uuem Töötemperatuuri vahemik: C Toitepinge: AC 24V Tarbitav võimsus: 20 W Mõõdud: D131x226mm Kaal: 1600 g Tarvikud Tarkvara NVR Komplektis (32 tasuta kanalit) STB-D77H05-WIMK Adapter kaamerate STC-IP3975A paigaldamiseks konsoolile STB-D77H03-WGT Konsool kaamerate STC-IP3975A/3985A/3988A kinnitamiseks seinale STB-D77H05-WWBM Seinaadapter Smartec IP Speed Dome kaamerate toiteploki paigaldamiseks STB-D77H06-TB Adapter kaamerate STC-IP3975A paigaldamiseks ripplaele 20

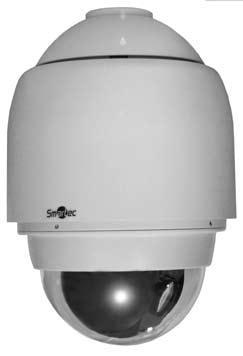

22 STC-IP3985A/3988A Välised IP-kiirkuppelkaamerad «päev/öö» CCD 1/4" Sony ExViewHAD / Progressive CCD Küttega välikorpus IP66 Sisseehitatud transfokaator (18x/35x) Pakkimisalgoritm MPEG4-ASP Eraldusvõime kuni 752x582 pikslit, video edastamise kiirus kuni 25 k/s Positsioneerimise kiirus kuni 400 /s 256 esiasetust, 4 autopatrullimise tuuri, 1 marsruut, Absolute Position Vastuvalgustuse kompensatsioon, kaadrite summeerimine, AWB/MWB Kaks võrguporti LAN ja WAN Sisseehitatud riistvaraline liikumisandur (3 piirkonda) Komposiitse videoväljundi olemasolu Audio kahesuunaline edastamine QoS toetus Tarkvara NVR on tarne komplektis IP-kaamerate STC-IP3985A/IP3988A kõrge tundlikkus - 0,1/0,05 lx värvilises ja kuni 0,005/0,01 lx - must-valges režiimis, võimaldab antud kaameraid kasutada ööpäevaringseks monitooringuks. Tänu sisseehitatud 18/35- kordsele transfokaatorile ja täiendavale 12- kordsele digitaalsele suurendusele on võimalik identifitseerida kaugel asuvate objektide detaile. Kaameras STC-IP3988А on realiseeritud laiendatud dünaamiline diapasooni režiim (WDR), mis võimaldab teda kasutada keerulistes valgustuse tingimustes (vastuvalgustus, vaateväljas väga heledate ja tumedate alade olemasolu). Kaamerad STC-IP3985A/IP3988A tarnitakse kütteelemendiga kuppelkorpuses, mis kindlustab töötemperatuuride vahemiku -45 kuni +50 C ja tolmu- ja niikuskaitse tugevuse IP66, tänu millele sobivad STC- IP3985A/IP3988А optimaalselt tõhusaks IPmonitooringuks ebasoodsates välistingimustes. Tänu originaalse protsessori ja pakkimisalgoritmi MPEG4-ASP kasutamisele ning võrgu võrguliikluse juhtimise mehhanismide toetamisele saavad IPkaamerad STC-IP3985A/IP3988А teostada voogvideo ülekannet eraldusvõimega 752x582 pikslit kiirusel 25 k/s ligi 1 Mbps ribalaiusega võrgus. Sisseehitatud riistvaraline liikumisandur ja häiresisendi ja häireväljundi olemasolu võimaldab konfigureerida STC- IP3985A/IP3988А reaktsiooni häiresündmustele. IP KAAMERAD IP-kaamerad tagavad audio kahesuunalise edastamise läbi võrgu välise mikrofoni ja valjuhääldi juurde lülitamise korral. Laienenud PTZ funktsioonid Tööks videovalve turvasüsteemide koosseisus on pöördkaamera varustatud ülitäpse pöördemehhanismiga, mis teostab kaamera panoraamimist 360 piires (pöörlemine) ja kallet vertikaaltasandis nurgale alates 0 kuni 100 (180 AutoFlip režiimis). PTZ funktsioone saab kontrollida käsitsi või programmeerida kuni 256 esiasetust, 8 jada, 4 tuuri või 1 marsruut, mida saab aktiveerida käsitsi üle võrgu tarkvara abil või automaatselt sündmuse puhul. Võrguliikluse tulemuslik juhtimine STC-IP3975A saab teostada voogvideo (streaming video) edastamist üle võrgu, tagades edastuskiiruse 28 kbit/s kuni 3 Mbit/s, sõltuvalt pildi kvaliteedi seadetest. Seejuures võib teostada andmevoo automaatne kohandamine võrgu läbilaskevõimega etteantud prioriteeti (kvaliteet, kiirus, võrguliiklus) arvesse võttes. Smartec IPkaamerad toetavad võrgu mehhanismi QoS (Quality of Service), mis reservib osa kanalist IP-kaamerast edastatava voogvideo jaoks. Tarkvara kaugjuhtimise jaoks Iga IP-kaamera ja Smartec videoserveri komplektis tarnitakse tasuta venekeelseks kohandatud tarkvara NVR. See toetab kõiki tõhusa videovalve jaoks vajalikke funktsioone ja on ette nähtud 32 IP-seadmele laiendamise võimalusega kuni 64 IP-seadmeni täiendavalt ostetud litsentside arvelt. Peale selle on Smartec IP-kaamerad ja IPvideoserverid integreeritud Taani firma Milestone Systems tarkvaraga Xprotect. Selle tarkvaratoote abil võib teostada videokontrolli suurtel ja territoriaalselt hajutatud objektidel, kasutades nii Smartec IP-seadmeid kui ka enam kui 40 tootja IP- kaameraid/ipvideoservereid. 21

23 IP KAAMERAD Spetsifikatsioonid Mudel: STC-IP3985A/1 STC-IP3988A/1 Sensor: 1/4 CCD-maatriks Sony EXviewHAD 1/4 Progressive CCD Pikslite arv: 752х582 Eraldusvõime horisontaalis (analoogväljund): 480 TVL 540 TVL Digitaliseerimise eraldusvõime: Full D1, CIF, QCIF Värv.: 0.1 Lux (F1.4, AGC Värv.: 0.05 Lux (F1.4, AGC PTZ kaamerate tundlikkus: sees., 1/3 s korral) sees., 1/50 s korral) M/v: Lux (F1.4, AGC M/v: 0.01 Lux (F1.4, AGC sees., 1 s korral) sees., 1/3 s) Objektiiv: mm mm Apertuur: F1.4-F3.0 F1.4-F4.2 Vaatenurk piki diagonaali: Suurendus: Optiline: х18; digitaalne: х12 Optiline: х35; digitaalne: х12 Transfokatsiooni kiirus (alates maksimaalsest kuni minimaalse väärtuseni): 2.1 s 4.6 s Läbivaatuse suuna häälestus: Pööre: 360 ; kalle: (180 režiimis AutoFlip) Positsioneerimise kiirus: Käsitsirežiimis: 1-90 /s; Eelesiasetuste režiimis: /s Positsioneerimistäpsus: Pööre: ; kalle: 0.45 Videoväljund: CVBS, 1В, 75 Ω, BNC-pistmik Audiosisend/ Audioväljundid: Lin. 1.4 V, 3.5mm jack El. katiku diapasoon: 1-1/10000 s 1/1.5-1/30000 s El. katik: Auto/Manual/ekspositsiooni korrektsioon Vastuvalguse kompensatsioon: Sees/väljas AGC: Auto/Käsitsi Valge tasakaal: AWB/MWB Kaadrite summeerimise režiim: On Signaali-müra suhe: >50 db Pakkimisstandard: MPEG4-ASP Eraldusvõime: 720x576, 352х288, 176х144 piks. Video ülekande kiirus: Kuni 25 k/s 720x576 piks. korral Liikumisandur: Riistvaraline, 3 tuvastamise ala Andmete edastuskiirus: Alates 28 kbit/s kuni 3 Mbit/s Maskeerimisalade arv: 24 8 Režiim WDR: - On PTZ kaamerate funktsioonid: 256 eelesiasetust, 4 autopatrulli tuuri, 1 marsruut, Absolute Position Võrguühendus: LAN: Ethernet 10/100Base-T; WAN: Ethernet 10/100Base-T Protokollid: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP; QoS tugi Ohutus: Paroolikaitse; seadete muutmine ainult administraator Häiresisendid/väljundid: TTL, 8 sisendit, 1 väljund Internetilehitseja: Internet Explorer 6.0 või uuem Tolmu- ja niiskuskaitse: IP66 Töötemperatuuri vahemik: C Toitepinge: AC 24V Tarbitav võimsus: 65 W (sisse lülitatud kütteelementga) Mõõdud: D190x302.5mm Kaal: 5800 g Tarvikud Tarkvara NVR Komplektis (32 tasuta kanalit) STB-D77H07-EBP23 Toiteplokk Smartec IP Speed Dome kaameratele. Ilmastikukindel teostus IP66. STB-D77H03-WGT Konsool kaamerate STC-IP3975A/3985A/3988A kinnitamiseks seinale STB-D77H05-WWBM Seinaadapter Smartec IP Speed Dome kaamerate toiteploki paigaldamiseks STB-D77H03-WST2 Konsool kaamerate STC-IP3975A/3985A/3988A kinnitamiseks lakke 22

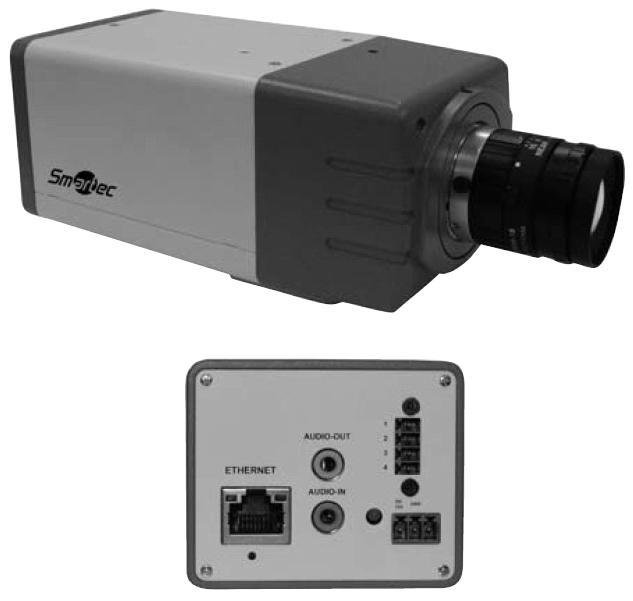

24 IP KAAMERAD STC-IPM2090A/3090А Megapikslised IP-kaamerad (värviline ja «päev-öö») 1/3" CMOS maatriks (1,3 Mpiks.) Megapiksline objektiiv 4,2mm/F1.8 on komplektis Välja lülitatav infrapuna filter - režiim «päev-öö» (STC-IPM3090A jaoks) Pakkimisalgoritm MPEG-4/MJPEG Eraldusvõime kuni SXGA sagedusega 8 k/s. Vastuvalgustuse kompensatsioon, 6 valge tasakaalu režiimi Sisseehitatud riistvaraline liikumisandur Audio kahesuunaline edastamine PoE toetus Tarkvara NVR on tarne komplektis 1,3-megapikslise progressiivse pildilaotusega CMOS-maatriksi abil moodustavad STC- IPM2090A/3090А kõrge informatiivsusega kujutise eraldusvõimega kuni 1280x1024 pikslit ilma comb efektita kiiresti liikuvate objektide kontuuridel. Need IP-kaamerad võivad edastada videot üle võrgu formaatides M-JPEG või MPEG-4, eraldusvõimega alates VGA kuni SXGA ja kaadrisagedusega kuni 30 k/s. Nad on varustatud audiosisendiga ja -väljundiga, TTLpesaga turvaanduri ühendamiseks ja TTLväljundiga, samuti häälestatava liikumisanduriga. STC-IPM2090A/3090A komplektitakse megapikslise fikseeritud fookuskaugusega objektiiviga, mida võib vajaduse korral asendada mõne muu megapikslise käsitsi seadistatava avaga objektiiviga (näiteks suumobjektiiviga). Võimalikud toitepinged: DC 12V või Poe (Power over Ethernet). Objekti ööpäevaringne videovalve IP-kaamera STC-IPM3090A on varustatud välja lülitatava infrapunase filtriga, mis võimaldab teda kasutada ööpäevaringse monitooringu jaoks vahelduva (muutliku) valgustatusega ruumides. Värvilises režiimis on kaamera tundlikkus 0,5 luksi ja valgustatuse vähenemisel allapoole tema läve väärtusest lülitatakse tema infrapunane filter automaatselt välja ja STC-IPM3090A läheb üle mustvalgesse töörežiimi ning tema tundlikkus suureneb kuni 0,05 luksini. Režiimilt päev režiimile öö ülemineku momenti kontrollib CDS sensor. Reaktsioon häiresündmustele Turvafunktsioonide teostamiseks võivad STC- IPM2090A/3090А kasutada riistvaralist liikumisandurit kolme piirkonnaga (piirkonna suurus ja anduri tundlikkus on häälestatavad), millest igaühele saab määrata erinevaid reaktsioone peale liikumise avastamist. Turvaanduri ühendamiseks on IP-kaameratel häiresisend, samuti TTL-väljund välise juhitatava seadme ühendamiseks. Häiresignaali saabumisel detektorilt või andurilt võivad STC-IPM2090A/3090А aktiveerida kaugvideosalvestuse, käivitada täiturseadme, saata häiresõnumi ja häirekaadrite jada e- postile või määratud FTP serverile. Heli kahesuunalise edastamise toetus STC-IPM2090A/3090А kasutamisel on võimalik korraldada kahepoolne audioside valve alla oleva ruumi ja monitooringu keskuse vahel. Selleks on IP-kaamerad varustatud audiosisendiga ja väljundiga välise mikrofoni ja aktiivse valjuhääldi juurde lülitamiseks. Tarkvara kaugjuhtimise jaoks Iga IP-kaamera ja Smartec videoserveri komplektis tarnitakse tasuta venekeelseks kohandatud tarkvara NVR. See toetab kõiki tõhusa videovalve jaoks vajalikke funktsioone ja on ette nähtud 32 IP-seadmele laiendamise võimalusega kuni 64 IP-seadmeni täiendavalt ostetud litsentside arvelt. Peale selle on Smartec IP-kaamerad ja IPvideoserverid integreeritud Taani firma Milestone Systems tarkvaraga Xprotect. Selle tarkvaratoote abil võib teostada videokontrolli suurtel ja territoriaalselt hajutatud objektidel, kasutades nii Smartec IP-seadmeid kui ka enam kui 40 tootja IP- kaameraid/ipvideoservereid. 23

25 IP KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-IPM2090/1 STC-IPM3090/1 Sensor: 1/3 mmps-matrix Micron Progressive Scan Pikslite arv: 1280х1024 Tundlikkus: Objektiiv: Sünkroniseerimine: El. katik: Vastuvalguse kompensatsioon: AGC: Valge tasakaal: Signaali-müra suhe: Pakkimisstandard: Eraldusvõime: 0.5 Lux (F1.8, 30 IRE, maks. AGC) Värv.: 0.5 Lux (F1.8, 30 IRE, maks. AGC) M/v: 0.05 Lux (F1.8, 30 IRE, maks. AGC) 4.2mm/F1.8 Sisemine 1/10-1/2000 s On Auto (häälestatav) 6 režiimi (Auto/Manual/Fiks./Sis.1/Sis.2/Väl.1/Väl.2) >44 db MPEG-4/MJPEG SXGA (1280х1024) korral 8 k/s HD720 (1280х720) korral 10 k/s VGA (640х480) korral 30 k/s Liikumisandur: Riistvaraline, 3 tuvastamise ala Audioformaat: 8 khz, mono, PCM Andmete edastuskiirus: Alates 28 kbit/s kuni 3 Mbit/s Võrguühendus: Ethernet 10/100Base-T, RJ-45 Protokollid: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP, FTP, SMTP, DNS, DDNS, NTP, ICMP, IGMP, ARP, 3GPP Ohutus: Paroolikaitse; seadete muutmine ainult administraator Häiresisendid/väljundid: TTL, 1 sisend, 1 väljund Internetilehitseja: Internet Explorer 6.0 või uuem Töötemperatuuri vahemik: C Toitepinge: DC 12V +/-10; PoE (IEEE 802.3af), klass 3 Tarbitav võimsus: 3.3 W (DC 12 V); 4.3 (PoE) Mõõdud: 67x55х129.5mm Kaal: 400 g Tarvikud STB-C02 Tarkvara NVR 2.0 Seina/lae konsool; alumiiniumist; juhtme läbiv installatsioon; 170mm Komplektis (32 tasuta kanalit) 24

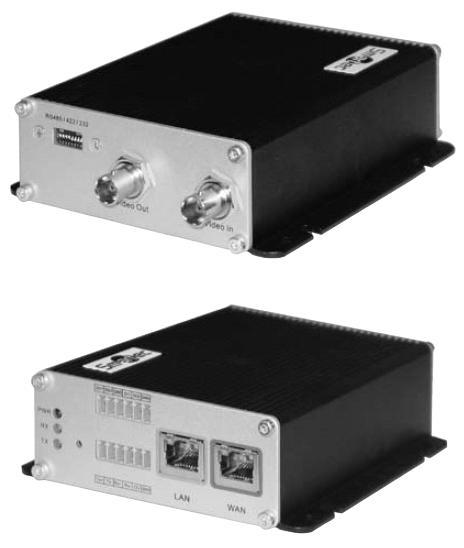

26 IP VIDEOSERVERID/DEKOODERID STS-IPT160/180 1-kanaliga videoserverid Pakkimisalgoritm MPEG4-ASP Eraldusvõime alates CIF kuni Full D1, video edastamise kiirus 25 k/s Kaks võrguporti LAN ja WAN Sisseehitatud riistvaraline liikumisandur (3 piirkonda) Telemeetria toetamine: RS-232/422/485 STS-IPT 180: Audio kahesuunaline edastamine QoS toetus Tarkvara NVR on tarne komplektis Tänu originaalse protsessori ja pakkimisalgoritmi MPEG4-ASP kasutamisele ning võrgu võrguliikluse juhtimise mehhanismide toetamisele saavad videoserverid STS-IPT160/180 teostada voogvideo ülekannet eraldusvõimega 720x576 pikslit kiirusel 25 k/s ligi 1 Mbps ribalaiusega võrgus. Sisseehitatud riistvaraline liikumisandur ja häiresisendi ja häireväljundi olemasolu võimaldab konfigureerida STS-IPT 160/180 reaktsiooni häiresündmustele. Mudel STS- IPT180 toetab audio kahesuunalist edastamist. Lülitumine LAN ja WAN võrku Videoserverid STS-IPT160/180 on varustatud kahe Ethernet 10/100Base-T võrgupordiga, mis annab võimaluse ühendada samaaegselt kahte võrku: LAN ja WAN. Läbi LAN kanalite võib videoserver saata vidoe samas võrgusegmendis asuva operaatori arvutisse. Voogvideo edastamist WAN-võrku võib kasutada kujutise kaugläbivaatuseks teistest arvutivõrkudest. WAN port toetab protokolli PPPoE, mis võimaldab ühendada videoserveri vahetult ADSL-modemi külge. Võrguliikluse tulemuslik juhtimine STS-IPT160/180 saavad teostada voogvideo (streaming video) edastamist üle võrgu, tagades edastuskiiruse 28 kbit/s kuni 3 Mbit/s, sõltuvalt pildi kvaliteedi seadetest. Seejuures võib teostada andmevoo automaatne kohandamine võrgu läbilaskevõimega etteantud prioriteeti (kvaliteet, kiirus, võrguliiklus) arvesse võttes. Smartec videoserverid toetavad võrgu mehhanismi QoS (Quality of Service), mis reservib osa kanalist videoserverist edastatava voogvideo jaoks. Pöördkaamerate juhtimine Videoserveritel STS-IPT160/180 on olemas RS-232/422/485 pordid (kasutajaliidese valikut teostatakse DIP-lülitite abil) ja toetavad enamikku kõige levinumatest telemeetria protokollidest: Pelco-D, Pelco-P, Lilin, Dynacolor, TOA, Samsung, Kampro, EyeView, VideoTrec jne. Protokolli valikut realiseeritakse tarkvara (NVR) tasandil. Tarkvara kaugjuhtimise jaoks Iga IP-kaamera ja Smartec videoserveri komplektis tarnitakse tasuta venekeelseks kohandatud tarkvara NVR. See toetab kõiki tõhusa videovalve jaoks vajalikke funktsioone ja on ette nähtud 32 IP-seadmele laiendamise võimalusega kuni 64 IP-seadmeni täiendavalt ostetud litsentside arvelt. Peale selle on Smartec IP-kaamerad ja IPvideoserverid integreeritud Taani firma Milestone Systems tarkvaraga Xprotect ja vene firma ITV tarkvaraga «Интеллект». Nende tarkvaratoodete abil võib teostada videokontrolli suurtel ja territoriaalselt hajutatud objektidel, kasutades nii Smartec IP-kaameraid/IPvideoservereid kui ka teiste tootjate IPseadmeid. Kõik IP- videoserveri seaded on kättesaadavad vahetul ühendamisel läbi Internet Exploreri peale autoriseerimist. 25

27 IP VIDEOSERVERID/DEKOODERID Mõõtmed Spetsifikatsioonid Mudel: STS-IPT160 STS-IPT180 Kanalite arv: 1 Pakkimisstandard: MPEG4-ASP Eraldusvõime: 720x576, 352х288, 176х144 piks. Kaadrisagedus: Kuni 25 k/s 720x576 piks. korral Videosisend/Videoväljund: CVBS, 1В, 75 Ω, BNC-pistmik Andmete edastuskiirus: Alates 28 kbit/s kuni 3 Mbit/s igale kanalile Võrguühendus: LAN: Ethernet 10/100Base-T; WAN: Ethernet 10/100Base-T Protokollid: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP; QoS tugi Ohutus: Paroolikaitse; seadete muutmine ainult administraator RS-485 full-duplex, klemmiplaat Pordid: RS-422 full-duplex, klemmiplaat RS-232 full-duplex, klemmiplaat Audioformaat: Ei ole 8 khz, mono, PCM Audio: Ei ole Sisend: tasakaalust., lin., 1.4 V, 3.5mm Jack Väljund: tasakaalust., lin., 1.4 V, 3.5mm Jack Häiresisendid/väljundid: TTL, 2 sisendit, 2 väljundit, klemmiplaat Internetilehitseja: Internet Explorer 6.0 või uuem Töötemperatuuri vahemik: C Toitepinge: DC 12V ±10%, adapter 220 AC/DC 12V komplektis Tarbitav võimsus: 7.5 W Mõõdud: 112х37.2х119mm Kaal: 350 g Tarvikud NVR Komplektis (32 tasuta kanalit) 26

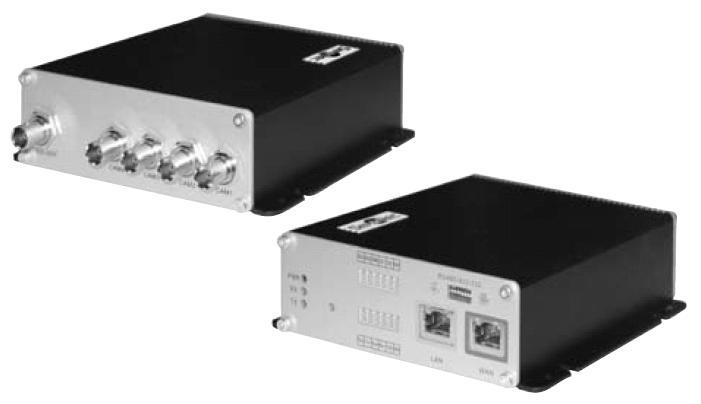

28 IP VIDEOSERVERID/DEKOODERID STS-IPT480 4-kanaliga videoserverid Eelarveline mudel Pakkimisalgoritm MPEG4-ASP Eraldusvõime alates CIF kuni Full D1, video edastamise kiirus 25 k/s Kaks võrguporti LAN ja WAN Sisseehitatud riistvaraline liikumisandur (4 fikseeritud piirkonda) 1 audiokanali kahesuunaline edastamine QoS toetus Tarkvara NVR on tarne komplektis STS-IPT480 võib liigitada eelarveliste lahenduste alla. Nad on kohaldatavad juhtudel, kui on vaja ühendada IP-videovalvesüsteemiga 4 kaamerat, kuid seejuures ei püstitata eesmärki video samaaegseks saamiseks 4 kanalilt reaalajas maksimaalse eraldusvõimega. Pakkimine formaati MPEG4-ASP on realiseeritud originaalse protsessori baasil, mis koos võrgu võrguliikluse juhtimise mehhanismide toetamisega võimaldab teostada voogvideo 4 videokanali samaaegset ülekannet üldise eraldusvõimega 720x576 pikslit (iga kanal 352x288) kiirusel 25 k/s või ükskõik missuguse 4 kanalist eraldusvõimega 720x576 pikslit kiirusel 25 k/s ligi 1 Mbps ribalaiusega võrgus. Sisseehitatud riistvaraline liikumisandur ja häiresisendi ja häireväljundi olemasolu võimaldab konfigureerida STS-IPT 480 reaktsiooni häiresündmustele. See mudel toetab 1 audiokanali kahesuunalist edastamist. Lülitumine LAN ja WAN võrku Videoserver STS-IPT480 on varustatud kahe Ethernet 10/100Base-T võrgupordiga, mis annab võimaluse ühendada samaaegselt kahte võrku: LAN ja WAN. Kõrgete turvalisuse nõuetega võrkudes on võimalus kasutada funktsiooni Failover, mis kindlustab WAN-pordi seadete automaatse transleerimise LAN-porti juhul, kui IP- videoserver on ühendatud samaaegselt nii LAN kui ka WAN võrku ning andmete edastamine WAN kaudu on katkestatud. WAN port toetab protokolli PPPoE, mis võimaldab ühendada IP-serveri vahetult ADSL-modemi külge. Võrguliikluse tulemuslik juhtimine STS-IPT480 saab teostada voogvideo (streaming video) edastamist üle võrgu, tagades edastuskiiruse 28 kbit/s kuni 3 Mbit/s, sõltuvalt pildi kvaliteedi seadetest. Seejuures võib teostada andmevoo automaatne kohandamine võrgu läbilaskevõimega etteantud prioriteeti (kvaliteet, kiirus, võrguliiklus) arvesse võttes. Smartec videoserverid toetavad võrgu mehhanismi QoS (Quality of Service), mis reservib osa kanalist videoserverist edastatava voogvideo jaoks. Pöördkaamerate juhtimine Videoserveril STS-IPT480 on olemas RS- 232/422/485 pordid (kasutajaliidese valikut teostatakse DIP-lülitite abil) ja toetab enamikku kõige levinumatest telemeetria protokollidest: Pelco-D, Pelco-P, Lilin, Dynacolor, TOA, Samsung, Kampro, EyeView, VideoTrec jne. Protokolli valikut realiseeritakse tarkvara (NVR) tasandil. Tarkvara kaugjuhtimise jaoks Iga IP-kaamera ja Smartec videoserveri komplektis tarnitakse tasuta venekeelseks kohandatud tarkvara NVR. See toetab kõiki tõhusa videovalve jaoks vajalikke funktsioone ja on ette nähtud 32 IP-seadmele laiendamise võimalusega kuni 64 IP-seadmeni täiendavalt ostetud litsentside arvelt. Peale selle on Smartec IP-kaamerad ja IPvideoserverid integreeritud Taani firma Milestone Systems tarkvaraga Xprotect ja vene firma ITV tarkvaraga «Интеллект». Nende tarkvaratoodete abil võib teostada videokontrolli suurtel ja territoriaalselt hajutatud objektidel, kasutades nii Smartec IP-kaameraid/IPvideoservereid kui ka teiste tootjate IPseadmeid. Kõik IP- videoserveri seaded on kättesaadavad vahetul ühendamisel läbi Internet Exploreri peale autoriseerimist. 27

29 IP VIDEOSERVERID/DEKOODERID Mõõtmed Spetsifikatsioonid Mudel: STS-IPT480 Kanalite arv: 4 Pakkimisstandard: MPEG4-ASP Eraldusvõime: 1 kanal: 720x576 piks. 4 kanalit: 352х288 piks. (igaüks) Kaadrisagedus: Kuni 25 k/s igale kanalile 720x576 piks. korral või summaarselt 4 kanali korral 352х288 piks. Videosisendid 4хCVBS, 1В, 75 Ω, BNC-pistmik Videoväljund: CVBS, 1В, 75 Ω, BNC-pistmik quadro Andmete edastuskiirus: Alates 28 kbit/s kuni 3 Mbit/s Võrguühendus: 2 х Ethernet 10/100Base-T Protokollid: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP; QoS tugi Ohutus: Paroolikaitse; seadete muutmine ainult administraator RS-485 full-duplex, klemmiplaat Pordid: RS-422 full-duplex, klemmiplaat RS-232 full-duplex, klemmiplaat Audioformaat: 8 khz, mono, PCM Audio: 1 sisend: tasakaalust., lin., 1.4 V, 3.5mm Jack 1 väljund: tasakaalust., lin., 1.4 V, 3.5mm Jack Häiresisendid/väljundid: TTL, 1 sisend, 1 väljund, klemmiplaat Internetilehitseja: Internet Explorer 6.0 või uuem Töötemperatuuri vahemik: C Toitepinge: DC 12V ±10%, adapter 220 AC/DC 12V komplektis Tarbitav võimsus: 7.5 W Mõõdud: 139х44.2х144mm Kaal: 570 g Tarvikud NVR Komplektis (32 tasuta kanalit) 28

30 IP VIDEOSERVERID/DEKOODERID STS-IPT880 8-kanaliga videoserverid 8 video- ja 8 audiokanalit Pakkimisalgoritm MPEG4-ASP Eraldusvõime alates CIF kuni Full D1, video edastamise kiirus 25 k/s igal kanalil Sisseehitatud riistvaraline liikumisandur (3 piirkonda igale kanalile) Telemeetria toetus iga kanali jaoks: RS- 232/422/485 Audio kahesuunaline edastamine QoS toetus Tarkvara NVR on tarne komplektis Teostus 1U püstikule paigaldamiseks Tänu originaalse protsessori ja pakkimisalgoritmi MPEG4-ASP kasutamisele ning võrgu võrguliikluse juhtimise mehhanismide toetamisele saab videoserver STS-IPT880 teostada voogvideo 8 kanali ülekannet eraldusvõimega 720x576 pikslit kiirusel 25 k/s (iga kanal) ligi 8 Mbps ribalaiusega võrgus. Sisseehitatud riistvaraline liikumisandur ja kahe häiresisendi ja häireväljundi (igale kanalile) olemasolu võimaldab konfigureerida STS-IPT880 reaktsiooni häiresündmustele. STS-IPT880 toetab 8 audiokanali kahesuunalist edastamist. Võrguliikluse tulemuslik juhtimine STS-IPT880 saab teostada voogvideo (streaming video) edastamist üle võrgu, tagades edastuskiiruse 28 kbit/s kuni 3 Mbit/s, sõltuvalt pildi kvaliteedi seadetest. Seejuures võib teostada andmevoo automaatne kohandamine võrgu läbilaskevõimega etteantud prioriteeti (kvaliteet, kiirus, võrguliiklus) arvesse võttes. Smartec videoserverid toetavad võrgu mehhanismi QoS (Quality of Service), mis reservib osa kanalist videoserverist edastatava voogvideo jaoks. Pöördkaamerate juhtimine Videoserveril STS-IPT880 on olemas RS- 232/422/485 pordid (üks port igale kanalile) ja toetab hulka levinumatest telemeetria protokollidest: Pelco-D, Pelco-P, Lilin, Dynacolor, TOA, Samsung, Kampro, EyeView, VideoTrec jne. Protokolli valikut realiseeritakse tarkvara (NVR) tasandil. Tarkvara kaugjuhtimise jaoks Iga IP-kaamera ja Smartec videoserveri komplektis tarnitakse tasuta venekeelseks kohandatud tarkvara NVR. See toetab kõiki tõhusa videovalve jaoks vajalikke funktsioone ja on ette nähtud 32 IP-seadmele laiendamise võimalusega kuni 64 IP-seadmeni täiendavalt ostetud litsentside arvelt. Peale selle on Smartec IP-kaamerad ja IP-videoserverid integreeritud Taani firma Milestone Systems tarkvaraga Xprotect ja vene firma ITV tarkvaraga «Интеллект». Nende tarkvaratoodete abil võib teostada videokontrolli suurtel ja territoriaalselt hajutatud objektidel, kasutades nii Smartec IP-kaameraid/IPvideoservereid kui ka teiste tootjate IPseadmeid. Kõik IP- videoserveri seaded on kättesaadavad vahetul ühendamisel läbi Internet Exploreri peale autoriseerimist. 29

31 IP VIDEOSERVERID/DEKOODERID Mõõtmed Spetsifikatsioonid Mudel: Kanalite arv: Pakkimisstandard: Eraldusvõime: Kaadrisagedus: Videosisend: Andmete edastuskiirus: Võrguühendus: Protokollid: Ohutus: Pordid (igale videokanalile): Audioformaat: Audio: Häiresisendid/väljundid: Internetilehitseja: Töötemperatuuri vahemik: Toitepinge: Tarbitav võimsus: Mõõdud: Kaal: STS-IPT880 8 video/8 audio MPEG4-ASP 720x576, 352х288, 176х144 piks. Kuni 25 k/s igal kanalil 720x576 piks. korral 8хCVBS, 1В, 75 Ω, BNC-pistmik Alates 28 kbit/s kuni 3 Mbit/s igale kanalile Ethernet 10/100Base-T TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP, FTP, SMTP; QoS tugi Paroolikaitse; seadete muutmine ainult administraator RS-485 full-duplex, klemmiplaat RS-422 full-duplex, klemmiplaat RS-232 full-duplex, klemmiplaat 8 khz, mono, PCM 8 sisendit: tasakaalust., lin., 1.4 V, 3.5mm Jack 8 väljundов: tasakaalust., lin., 1.4 V, 3.5mm Jack TTL, 2 sisendit, 2 väljundit, klemmiplaat Internet Explorer 6.0 või uuem C V AC 300 W 434x236 x44.3mm 4.2 kg Tarvikud NVR Komplektis (32 tasuta kanalit) 30

32 IP VIDEOSERVERID/DEKOODERID STS-IPD160 1-kanaliga dekooder Dekompressioon (lahtipakkimine) MPEG4-ASP, SP Eraldusvõime alates CIF kuni Full D1, video dekodeerimise kiirus 25 k/s Kahesuunaline audio RS-485/422/232 telemeetriliste pultide ühendamiseks Tarkvara NVR on tarne komplektis Dekooder STS-IPD160 teostab, Smartec IPkaamerast või videoserverist saabuva, MPEG4- ASP (SP) formaadis videosignaali dekompressiooni ja muundamist analoogvormi ning edastab saadud videosignaali videovalve analoogseadmetesse: videomonitor, analoogsisenditega videoregistraator või maatrikskommutaator. STS-IPD160 võib koos videoserveriga kasutada videosignaali edastamiseks suurtele kaugustele LAN/WAN vahendusel. Videosignaali analoogvormi dekompressiooni ja muundamise operatsioon on realiseeritud protsessori baasil, mis koos võrgu võrguliikluse juhtimise mehhanismide toetamisega võimaldab teostada reaalajas voogvideo muundamist eraldusvõimega 720x576 pikslit 25 k/s. Kahe häiresisendi ja häireväljundi olemasolu võimaldab konfigureerida STS- IPD160 reaktsiooni häiresündmustele. Ühendamine juhtimispuldiga Pöördkaamera kontrollimiseks Smartec videoserveri kaudu, võib STS-IPD160 juurde RS-485/422/232 kaudu lülitada telemeetria puldi. Kahesuunaline audio Dekooderil STS-IPD160 on olemas 2-suunaline audiokanal, mis võimaldab organiseerida audiosidet kaugel asuva IP-kaameraga. Piisab välise mikrofoni ja aktiivse valjuhääldi juurde lülitamisest. Kõik dekooderi seaded on kättesaadavad vahetul ühendamisel läbi Internet Exploreri peale autoriseerimist. 31

33 IP VIDEOSERVERID/DEKOODERID Mõõtmed Spetsifikatsioonid Mudel: STS-IPD160 Kanalite arv: 1 Audio: Sisend: tasakaalust., lin., 1.4 V, 3.5mm Jack Väljund: tasakaalust., lin., 1.4 V, 3.5mm Jack Standard dekodeerimisel: MPEG4-ASP (SP) Eraldusvõime: 720x576, 352х288, 176х144 piks. Kaadrisagedus: Kuni 25 k/s 720x576 piks. korral Videosisend: CVBS, 1В, 75 Ω, BNC-pistmik Võrguühendus: LAN: Ethernet 10/100Base-T; WAN: Ethernet 10/100Base-T Protokollid: TCP, UDP, IP, HTTP, DHCP, PPPoE, RTP, RTSP, DNS, DDNS, ICMP, ARP Ohutus: Paroolikaitse; seadete muutmine ainult administraator RS-485 full-duplex, klemmiplaat Pordid RS-422 full-duplex, klemmiplaat RS-232 full-duplex, klemmiplaat Häiresisendid/väljundid: TTL, 2 sisendit, 2 väljundit, klemmiplaat Internetilehitseja: Internet Explorer 6.0 või uuem Töötemperatuuri vahemik: C Toitepinge: DC 12V ±10%, adapter 220 AC/DC 12V komplektis Tarbitav võimsus: 3.8 W Mõõdud: 112x37.2x119mm Kaal: 350 g 32

34 KIUDOPTIKA SAATJAD/VASTUVÕTJAD STF T Nelja- ja kaheksakanalised optilised saatjad Smartec tootemärgi seeria STF-R multikanalised saatjad on ette nähtud videosignaali edastamiseks suurtele kaugustele mono- või multimoodiliste fiiberoptiliste sideliinide kaudu. Edastava seadmena on saatjas kasutusel laserdiood töölainepikkusega 1310 nm, mis kindlustab edastamise kauguse 4 kuni 50km. Kõik selle seeria optilised saatjad kasutavad kujutise 8-bitist digitaalset kodeerimist, omavad sagedusriba 50Hz kuni 7MHz ja minimaalset signaali-müra suhet 48dB. Nad töötavad temperatuuri vahemikus -40 kuni +74 o C, toite saavad toiteallikast AC V ja on ühitatavad kõikide videokaameratega. Kõik selle seeria seadmed on teostatud standardiseeritud moodulite kujul monteerimiseks 19 püstikusse, töötavad põhimõttel Plug-and-Play, omavad 3 aastast garantiid. Lisaks sellele on need optilised saatjad varustatud valgusindikaatoritega, mis võimaldavad teostada nende seisukorra visuaalset kontrolli kogu ekspluatatsiooniaja jooksul. Tänu kõrgetele tehnilistele spetsifikatsioonidele kasutatakse Smartec tootemärgi saatjaid transpordi magistraalidel, lennujaamade, raudteejaamade ja suurte tööstus-ettevõtete videovalve süsteemides. Videokujutise pisidetailide edastamine Selle tehnilise probleemi lahendamiseks jaoks on vaja tagada kaadri horisontaaljoonel asuvate eraldi punktide heleduse ja värvi väärtuste täpne edastamine. Videovalvesüsteemi kooseisus töötamise korral saabub igale optilisele saatjale videovalve kaameratelt katkendlik (diskreetne) elektrisignaal (videosignaal), mis kujutab endast kompositsiooni komponentidest signaalidest teatud sagedustega, mida nimetatakse harmoonikuteks. Videosignaali olulisemaks omaduseks on tema sagedusriba laius, mis hõlmab kogu harmoonikute spektri, aga kõrged sagedused määravad kujutise kontuurid ja pisidetailid. Teisisõnu, mida suurem on videosignaali informatsiooniline maht, seda laiem on tema riba. Smartec seadmete võimalused kvaliteetsete kaadrite edastamiseks Kõik Smartec kaubamärgi optilised saatjad võimaldavad edastada videosignaali sagedusribaga 50Hz kuni 7MHz. Võrdluseks, vene televisiooni videosignaali ribalaius on 50Hz kuni 6 MHz, mis tagab nii stuudio kui ka DVD kujutiste kvaliteetse taasesituse. Sellepärast kindlustab mis tahes Smartec optiline saatja tandemis koos optilise vastuvõtjaga ülikvaliteetse video edastamise. Seejuures ületab edastatava video kvaliteet, mida võib edastada Smartec seadmete abil, inimsilma tajumisvõimeid. Monokroomsete kaadrite edastamine heleduse gradatsioonide suure hulgaga 4 ja 8-kanalised Smartec optilised saatjad kasutavad edastatava kaadri iga eraldi punkti 8-bitist heleduse tasemete kodeerimist, mis tagab 256 heleduse gradatsiooni eraldi edastamise. Sisuliselt tähendab see, et kujutise ühe sõltumatu punkti heleduse ülekandeks võib saatja laserdiood kuni 8 korda üle minna olekust sisse lülitatud olekusse välja lülitatud sõltuvalt edastatava punkti heledusest. Teisisõnu võib optiline saatja moodustada digitaalse signaali halli värvi 256 tooniga. Võrdluseks, televisioonis peetakse kvaliteetseks edastatud kujutist, millel on 10 erinevat heleduse gradatsiooni. Värvipildi saatmise suur täpsus Sellel juhul on kaadri iga punkti värv lahutatud kolmeks põhiliseks värviks - punane, roheline ja sinine ning informatsiooni iga värvi kohta edastatakse eraldi. Värviküllastuse kodeerimine on analoogne kodeerimisega must-valge pildi edastamisel, st iga värvi kohta kohta tuleb kuni 256 heleduse astet. Kuna kõik kolm baasvärvi on sõltumatud, siis võimalike värvitoonide üldarv arvutatakse kui ja moodustab See ületab oluliselt inimese nägemisevõimet, sellepärast saab Smartec tootemärgi mis tahes optilist saatjat kasutada kvaliteetse värvilise videosignaali edastamiseks mis tahes videovalvesüsteemis. 33

35 KIUDOPTIKA SAATJAD/VASTUVÕTJAD Smartec saatjate eelised STF T kiirgajas kasutusel olev laserdiood erineb analoogidest suurema optilise kiirguse võimsusega ja genereerib fokusseeritud valguskimbu, võimaldades minimeerida kadusid Videosaatjad fiibri kaudu kaugustele kuni 50km fiibri sees ja seeläbi suurendada videosignaali saatmise kaugust. Lisaks on selline laserdiood peaaegu inertsist vaba, st omab kiiretoimelisust, mis mitu korda ületab väärtust kahendkoodi kvaliteetse edastamise jaoks. Videosaatjad fiibri kaudu kaugustele kuni 4km Neljakanaline optiline saatja Smartec STF-T- D4VSR0 tagab samaaegse videosignaalide edastamise 4 valvekaameralt ühe multimoodilise fiibri 9/125 kaudu kaugustele kuni 50km. Neljakanaline optiline saatja STF-T-D4VMR0 Smartec tagab samaaegse videosignaalide edastamise 4 videovalve kaameralt ühe multimoodilise fiibri 62.5/125 või 50/125 kaudu kaugustele kuni 4km. Kaheksakanalist optilist saatjat Smartec STF T-D8VS40 kasutatakse videosignaali samaaegseks edastamiseks 8lt videovalve kaameralt ja 1 sidekanali (RS-232, RS-422, RS-485) edastamiseks monomoodilise fiibri kaudu kaugustele kuni 50km. Kaheksakanaline optiline saatja Smartec STF T-D8VM40 töötab multimoodiliste fiibritega (62.5/125 või 50/125) ja edastab videosignaale samaaegselt 8-lt videokaameralt kaugustele kuni 4km. Smartec tootemärgi saatjate peamised spetsifikatsioonid Parameetrid Väärtused Sisendi / väljundi näivtakistus: 75/75 Ω Signaali ulatus (tipust-tippu): 1V ± 20% Elektrikaabli (koaksiaali) maksimaalne pikkus: 250 m Toitepinge: V Signaali-müra suhe: 48dB min Optiline diapasoon: 17dB Töötemperatuuride vahemik: o C Säilitamise temperatuurivahemik: o C Suhteline õhuniiskus: 0 kuni 95% Keskmine tööaeg: rohkem kui tundi Mõõdud: 482x44x206mm Optiline ühenduspesa: FC, ST Videoväljund: 4 BNC 34

36 KIUDOPTIKA SAATJAD/VASTUVÕTJAD STF R Digitaalsed optilised vastuvõtjad Smartec tootemärgi seeria STF-R nelja- ja kaheksakanalised optilised vastuvõtjad on ette nähtud mono või -multimoodiliste FOCL (Fiber-optic communication line - fiiberoptiline sideliin ehk lühemalt fiiber) kaudu saabuvate optiliste kiirguste muundamiseks analoog videosignaaliks sagedusspektri laiusega 50Hz kuni 7MHz. Nad töötavad toiteallikast AC V ja temperatuuri vahemikus -40 kuni +74 o C ja on ühitatavad kõikide videomonitoridega ja -registraatoritega. Antud optilised vastuvõtjad võimaldavad lugeda signaale, mis on kodeeritud 8-bitise digitaalse koodiga, omavad minimaalset signaali-müra suhet 48dB ja otilist diapasooni 17dB. Kõik Smartec tootemärgi optilised vastuvõtjad, mis on ette nähtud tööks monomoodilistes fiibrites, võtavad vastu signaali saatjast kuni 50km kaugusel, samal ajal kui multimoodiliste fiibrite jaoks kaugusel kuni 4km. Nad on teostatud standardiseeritud moodulite kujul paigaldusega 19 püstikusse, töötavad põhimõttel Plug-and-Play, omavad 3 aastast garantiid ja on varustatud valgusindikaatoritega nende seisukorra visuaalse kontrolli jaoks. Antud vastuvõtjaid saab kasutada lennujamade, raudteejaamade, tootmisettevõtete, kiirteede ja tunnelite videovalvesüsteemides. STF-R vastuvõtjate konstruktsioon ja tööpõhimõte Smartec vastuvõtjad kasutavad optilise signaali vastu võtmiseks fotodetektoreid - pooljuhtseadmeid, mis teisendavad sissetuleva optilise kiirguse elektriliseks signaaliks. Iga valgusimpulsi saamisel moodustub fotodetektori väljundil teisendamise tulemusel elektriline impulss. Selliste impulsside jada muundatakse vastuvõtjas standardseks videosignaaliks, mis kujutab endast erineva sagedusega signaalide kompositsiooni, mis moodustavad videosignaali täieliku sagedusspektri. Seejuures tagavad seeria STF-R optilised vastuvõtjad nelja või kaheksa samaaegselt vastuvõetava optilise kiirguse eraldi vastuvõtu ja töötluse. Detailiseeritud videokujutise vastuvõtt Võimalus kuvada monitori ekraanil kaadri kontuure ja pisidetaile määratletakse antud kaadrit moodustava videosignaali sagedusspektri ülempiiriga. Kõik Smartec kaubamärgi optilised vastuvõtjad võivad vastu võtta videosignaali sagedusspektri laiusega 50Hz kuni 7MHz. Võrdluseks, televisiooni videosignaali sagedusspekter on 50Hz kuni 6 MHz, mis tagab nii stuudio kui ka DVD kujutiste moodustamise. Nagu näha, ületavad vastuvõtjad STF-R professionaalse televisiooni seadmeid kujutise pisidetailide ülekande osas. Kõrge kontrastsusega kaadrite moodustamine Optilise vastuvõtja sisendile saabuvad kodeeritud valgusimpulsside järjestikused paketid, mis vastavad edastatava kaadri iga eraldi punkti heleduse väärtustele, mis järgnevad ette antud diskretiseerimise sagedusega ning koosnevad kaheksast võimalikust nullide ja ühtede kombinatsioonidest (saatja kiirgaja on sees/väljas). Tänu sellisele 8- bitisele kodeerimisele on must-valge pildi edastamisel võimalik luua halli värvi 256 tooni (gradatsiooni), mis vastab nullide ja ühtede võimalikule kombinatsioonide arvule nende kaheksast võimalikust erinevast kombinatsioonist. Selline kõrge kontrastsus on kujutise kvaliteedi ja kaadri üksikute osade selguse garandiks. Värvilise videopildi saatmine/vastuvõtt Optilise vastuvõtja poolt vastu võetud värviline videosignaal edastatakse monitorile, mis moodustab kujutise ekraanil segades kolm põhilist värvi: punane, roheline ja sinine. 8-bitise digitaalse kodeerimise korral eraldatakse igale värvile kaheksa kahendjärku, mis annab võimaluse kodeerida igale värvile 256 heleduse astet. Kuna kõik kolm värvi on sõltumatud väljendab nullide ja ühtede kombinatsioone arv 256 3, mis on erinevat värvitooni kaadri iga punkti kohta. Võrdluseks, televisioonis peetakse kvaliteetseks edastatud kujutist, mille ühel värvil on 10 erinevat heleduse astet. 35

37 KIUDOPTIKA SAATJAD/VASTUVÕTJAD Videovastuvõtjad ühe fiibri kaudu Videovastuvõtjad kahe fiibri kaudu Neljakanaline optiline vastuvõtja STF-R- D4VSR0 Smartec tagab nelja optilise signaali samaaegse vastuvõtu-saatmise ühe monomoodilise fiibri 9/125 kaudu saatjast kuni 50km kaugusel. Kaheksakanaline optiline vastuvõtja STF-R- D8VSR0 Smartec tagab kaheksa optilise signaali samaaegse vastuvõtu kaheksalt kaameralt kahe monomoodilise fiibri 9/125 kaudu saatjast kuni 4km kaugusel. Neljakanalist optilist vastuvõtjat STF-R- D4VMR0 Smartec kasutatakse nelja optilise signaali samaaegseks vastuvõtuks ühe multimoodilise fiibri kaudu (62.5/125 või 50/125) saatjalt kuni 4km kaugusel. Kaheksakanaline optiline vastuvõtja STF T- D8VM40 Smartec töötab multimoodiliste fiibritega (62.5/125 või 50/125) ja võtab samaaegselt vastu 8 videosignaali saatjalt, mis asub kuni 4km kaugusel. Smartec tootemärgi optiliste vastuvõtjate peamised spetsifikatsioonid Parameetrid Väärtused Sisendi / väljundi näivtakistus: 75/75 Ω Signaali ulatus (tipust-tippu): 1V + 20% Elektrikaabli (koaksiaali) maksimaalne pikkus: 250 m Toitepinge: V Signaali-müra suhe: 48dB min Optiline diapasoon: 17dB Töötemperatuuride vahemik: o C Säilitamise temperatuurivahemik: o C Suhteline õhuniiskus: 0 kuni 95% Keskmine tööaeg: rohkem kui tundi Monomoodilise fiibri mõõdud: 9/125 Multimoodilise fiibri mõõdud: 62.5/125 või 50/125 Optiline ühenduspesa: FC, ST Videoväljund: 4 BNC 36

38 KAAMERAD STC-1000 Must-valge kaamera CCD maatriks 1/3 Sony SuperHAD Eraldusvõime 570 TVL Tundlikkus 0,08 lx/f1.2 Autodiafragma juhtimine Video/DC Häälestamise lihtsus Toide AC 220V või AC 12V või DC 12V Must-valge kaamera STС-1000 sobib optimaalselt videovalveks nõrga valguse korral. Valgustundliku sensorina kasutab ta 1/3 CCDmaatriksit SonySuperHAD eraldusvõimega 752x582 pikslit ülerealise pildilaotusega. STC on horisontaalne lahutusvõime 570 TVL ja kõrge tundlikkus: 0,08lx objektiivi suhtelise ava F1.2 korral. Objektiivi valik. Kaamera STC-1000 on varustatud objektiivi C/CS tüüpi konsooliga, on pesa autodiafragma juhtimiseks ja toetab juhtimist videosignaali või alalisvoolusignaali kaudu. Autodiafragma juhtimise tüübi valik teostatakse korpuse tagumisel paneelil asuva DIP-lüliti abil. Häälestus Must-valgel kaameral STC-1000 asuvad tagumisel paneelil DIP-lülitid, mille abil saab valida sobivaid töörežiimide sätteid: võimenduse automaatreguleerimine, aga samuti lülitada sisse ja välja elektroonilist katikut. Tagumine fookus häälestatakse korpusel asuva reguleerimisrõnga abil. 37

39 KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-1000/0 STC-1000/1 STC-1000/2 Sensor: 1/3 CCD maatriks, SONY SuperHAD, 752х582 pikslit Eraldusvõime: 570 TVL Tundlikkus: 0,08 Lux (F1.2) Skaneerimine: Ülerealine 2:1, 15,625 khz Sünkroniseerimine: Üle võrgu Sisemine Üle võrgu Vertikaalse faasi häälestus: El. katik: 1/50-1/ s Videoväljund: BNC, 1 V, 75 Ω Objektiivi konsool: C / CS Signaali-müra suhe: 46 db (AGC välja lülitatud) Sünkroniseerimise tase: 40 IRE Elektrooniline diafragma: Sees / Väljas. Autodiafragma: Video/DC Vastuvalguse kompensatsioon: Sees, keskala 40% Võimenduse automaathäälestus: Sees / Väljas. Toide: AC 220V DC 12V AC 24V Tarbitav võimsus: 5 W 4 W 4.5 W Töötemperatuuri vahemik: C, niiskus kuni 96% Mõõdud: 62х54х127mm Kaal: 505 g 225 g 325 g Tarvikud STB-CO2 Seina/lae konsool; alumiiniumist; juhtme läbiv installatsioon; 170mm 38

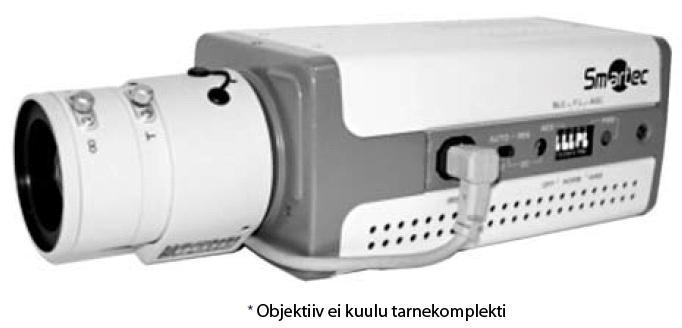

40 KAAMERAD STC-3002 kaamera päev/öö CCD-maatriks 1/3" Sony SuperHAD Ülikõrge eraldusvõime 540 TVL (DSP HQ1) Tundlikkus 0,08 lx/f1.0 Funktsioon «päev/öö» (Easy day/night) Vastuvalgustuse kompensatsioon Tagumise fookuse mugav häälestus Toide: AC 220V või DC 12V/AC 12V DSP HQI ülikõrge eraldusvõime Tänu signaali digitaalsele DSP HQ1 töötlusele tagab kaamera erakordselt terava pildi samuti ka eeskujuliku värviedastuse. Horisontaalne eraldusvõime on 540 TVL. Ööpäevaringne videovalve Kaameras STC-3002 on realiseeritud automaatne ümberlülituse funktsioon värvilise ja m/v videovalve režiimide vahel. Valgustatuse nivoo vähenemisel kuni 2 luksi lülitub kaamera automaatselt värviliselt režiimilt m/v režiimi, tagades sellega kõrgema tundlikkuse. Ümberlülitumine toimub ilma IRfiltri (Easy day/night) mehhaanilise välja lülitamiseta. Spetsiaalse DIP-lüliti abil on võimalik kaamera sunniviisiliselt üle viia värvilisse režiimi. Häälestus Värvilisel kaameral STC-3002 on olemas DIPlülitid, mille abil võib valida sobivaid töörežiimide seadeid: võimenduse automaatreguleerimine, väline sünkroonimine faasi häälestusega, vastuvalgustuse kompensatsioon, automaatne day/night režiim, ning elektroonilise katiku sisseja välja lülitamine. Autodiafragmaga DC/Video tüüpi objektiivide tugi. Tagumine fookus häälestatakse korpusel asuva reguleerimisrõnga abil, mis teostab CCD sensori teisaldamist. Väikesed mõõtmed STC-3002 kompaktne (60x49x99mm) korpus võimaldab vabalt valida ilmastikukindlaid kaitsevälikorpusi välistingimustesse/tänavale paigaldamise vajaduse korral. 39

41 KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-3002/0 STC-3002/3 Kaamera tüüp: Day/night (Easy day/night) Sensor: 1/3 CCD maatriks, SONY SuperHAD Pikslite arv (HxV): 752х582 Eraldusvõime: 540 TVL Tundlikkus: 0,08 Lux (F1.2) Digitaalne videotöötlus: DSP HQ1 Signaali-müra suhe: 50dB (AGC väljas) Gamma parandus: 0.45 El. katik: Auto/Väljas, 1/50-1/ s Valge tasakaal: AWB Režiim «päev-öö»: Auto/värv Vastuvalguse kompensatsioon: Sees/väljas Võimenduse automaathäälestus: AGC/SuperAGC Diafragma juhtimine: DC/Video drive Sünkroniseerimine: Sisemine/üle võrgu Sisemine Toide: AC 220V DC 12V/AC 24V Tarbitav võimsus: 4.5 W 3.5 W Töötemperatuuri vahemik: C, kuni 80% ilma kondensaadita Mõõdud: 60х49х99mm Kaal: 0.3 kg 0.25 kg Tarvikud STB-CO2 Seina/lae konsool; alumiiniumist; juhtme läbiv installatsioon; 170mm 40

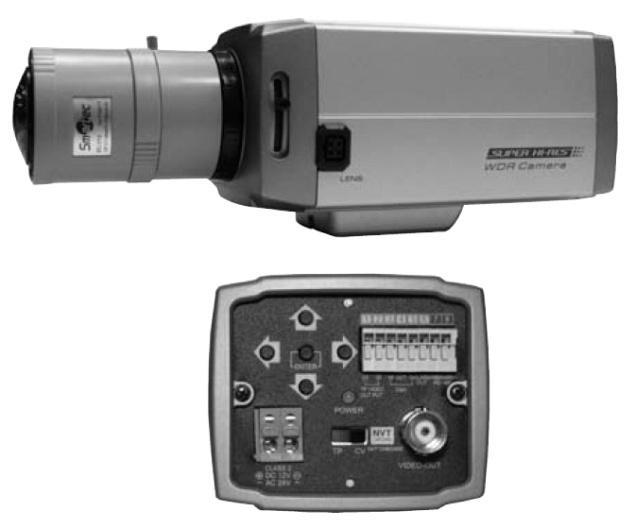

42 KAAMERAD STC-3003 kaamera päev/öö laiendatud dünaamiline diapasooniga CCD-maatriks 1/3" Sony Double Scan Laiendatud dünaamiline diapasoon (WDR) Eraldusvõime 470 TVL (värv) / 510 TVL (m/v) Mehhaaniliselt väljalülitatav IR-filter Häälestamise ekraanimenüüd Tundlikkus 0,5 lx/f1.2 (värv), 0,001 lx/f1.2 (m/v, kaadrite talletamise režiimis) Videoväljundid: BNC, S-Video, UTP Sisseehitatud UTP-videosaatja Kaadrite talletamise režiim 4 peidetud tsooni Digitaalne suurendus Kaugjuhtimine RS-485 abil Spetsiaalsed funktsioonid: liikumisandur, must-valge pilt, peegel Tagumise fookuse mugav häälestus Toite variandid: AC 220V või AC 24V / DC 12V Laiendatud dünaamiline diapasoon WDR režiim võimaldab kaameral moodustada tasakaalustatud pildi hea detailiseerimise tasemega, isegi juhul, kui kaadris on täheldatavad järsud valgustustingimuste erinevused (nt kui kaamera, mis asub pimendatud ruumis on suunatud akna poole). Sel juhul kasutab kaamera tänu Double Scan maatriksile elektroonilise katiku kaht kiirust 2-e poolkaadri saamiseks, mille alusel moodustatakse lõplik videovoog. Objekti ööpäevaringne valve Kaamera STC-3003 on varustatud välja lülitatava infrapuna filtriga, mis võimaldab kaamerat kasutada ööpäevaringselt. Värvirežiimis, on STC-3003 tundlikkusega 0,5 lx. Valgustatuse vähenemise korral eemaldatakse infrapuna filter mehhaaniliselt ning kaamera lülitub must-valgesse režiimi ja kaamera tundlikkus suureneb kuni 0,04 lx. IR-filtri sisse- ja välja lülitamise viivitust saab määrata menüüs. Võimalik on kaugjuhitavalt STC-3003 üleviimine must-valge/värvi režiimile kontaktide ühendamisega. Töö korral eriti madala valgustatuse tingimustes võib kaamera kasutada kaadrite talletamise algoritmi. Selles režiimis suureneb ekspositsiooni aeg vastavalt operaatori poolt valitud koefitsiendile, mille arvelt toimub laengu täielikum kogumine CCD-maatriksi elementidel. Spetsiaalsed võimalused Kaameras realiseeritud elektroonilise katiku kiiruse käsitsi paikaseadmise võimaluse arvelt võib STC-3003 kasutada kiirete protsesside valveks. Näiteks, elektroonilise katiku kiiruse fikseerimisel jaotusel 1/250 võib kaamerat kasutada sõidukite jälgimiseks maanteel koos autonumbrite fikseerimisega. Sisseehitatud DSP baasil on realiseeritud kontuuride (servade) teravuse suurendamise funktsioon, mis võimaldab oluliselt parandada pildi visuaalset tajumist. Tsoonide varjamise funktsioon võimaldab peita volitamata operaatorite eest kuni 4 kaadriala, mis võivad sisaldada konfidentsiaalset teavet. Lisaks traditsioonilisele BNC-videoväljundile on kaamera varustatud S-Video pesaga ning väljundiga keerupaari jaoks. Sisseehitatud NVT konverter teisendab komposiit videosignaali diferentsiaalseks sümmeetriliseks, video järgneva edastamise jaoks keerupaari kaudu. Sellisel moel võib videot kaameralt edastada kaugusele, mis ületab 1km. 41

43 KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-3003/0 STC-3003/3 Kaamera tüüp: päev/öö laiendatud dünaamilise diapasooniga Sensor: 1/3 CCD Sony Double Scan Pikslite arv (HxV): 795x596 Eraldusvõime: 470 TVL (värv.); 510 TVL (m/v) Videoväljundid: BNC, S-Video, UTP IR filtri välja lülitamine: On Tundlikkus: 0.5 Lux/F1.2, värv.; 0.04 Lux/F1.2, m/v; Lux./F1.2, m/v, kaadrite talletamine Signaali-müra suhe: >50dB (AGC väljas) Gamma parandus: 0.45 El. katik: Auto/Väljas/Manual/Kaadrite talletamine (kuni х260) El. katiku kiirus 1/50 1/ s Valge tasakaal: AWB/Manual/Outdoor/Indoor/WAWB Diafragma juhtimine: DC/Video drive Objektiivi konsool: C/CS Eriefektid: Positiiv/negatiiv, m/v kujutis, peegel, stopp-kaader, liikumisandur Digitaalne suurendus: On Laiendatud dünaamiline diapasoon (WDR): Aparaatne realisatsioon Double Scan maatriksi baasil Sünkroniseerimine: Sisemine/üle võrgu Liidesed: RS-485 (Pelco-D/P, Fastrax) Toide: AC 220V DC 12V/AC 24V Tarbitav võimsus: 7 W Töötemperatuuri vahemik: C Mõõdud: 66х56х120mm Kaal: 450 g 256 g Tarvikud STT-2404CEP STT-2404CZP STT-CN3R1 STB-C20 Süsteemne klaviatuur; juhthoob; makroklahvid, sisseehitatud LDC-kuvar (videomonitor, 1 BNC videosisend ); RS-485; kuni 64 (255) kaamera juhtimine; Videoregistraatorite juhtimine; võimalik konfiguratsioon 1Master/3Slave; adapter AC 220V /DC 12V on komplektis. Süsteemne klaviatuur; juhthoob, sisseehitatud LCD-kuvar (tekstiline); RS-485, kuni 32 kaamera juhtimine; Videoregistraatorite juhtimine; võimalik konfiguratsioon 1Master/1Slave (STT-2404CZP); adapter AC 220V /DC 12V on komplektis. Süsteemne klaviatuur (täielik, kaasa arvatud telemeetria VARIABLE SPEED); juhthoob; sisseehitatud LCD-kuvar (tekstiline); RS-485 (PELCO-D/P), kuni 255 kaamera juhtimine. Videoregistraatorite (STR- 0484/0485/0884/0887/1684/1687) juhtimine; toide 12 (DC). Seina/lae konsool kaameratele; alumiiniumist; juhtme läbiv installatsioon; 170mm 42

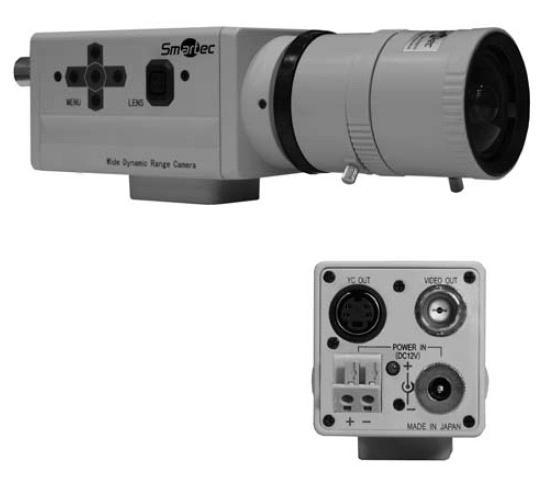

44 KAAMERAD STC-2008 Värviline kaamera PIXIM anduriga ja laia dünaamilise diapasooniga 1/3" WDR-maatriksi PIXIM tehnoloogia Lai dünaamiline diapasoon (maksimaalselt 120dB) Kõrge eraldusvõime 520 TVL Häälestamise ekraanimenüüd Autodiafragma juhtimine DC/Video Drive Vastuvalgustuse kompensatsioon Automaatne valge tasakaal Väike korpus Made in Japan Lai dünaamiline diapasoon PIXIM alusel Kaameras on kasutusel «PIXIM» tehnoloogia järgi valmistatud WDR-sensor. Informatsioon loetakse ja digitaliseeritakse sensori igalt pikselilt eraldi, mis võimaldab märkimisväärselt laiendada diapasooni, mida kaamera saab kasutada. Tänu multisamplingule ja video digitaalsele töötlemisele kompenseeritakse saadud kujutises täielikult kaod, mille kutsuvad esile kaamera ülevalgustatus, valgustuse muutused, fooni liigne heledus ja värvide moonutused liiga nõrga või liiga ereda valguse korral. Erinevalt eelmiste põlvkondade PIXIM sensoritest tagab kaameras STC-2008 kasutatav ORCA-D2500 seeria andur mitte ainult laia dünaamilise diapasooni vaid ka suhte signaal/müra kõrge taseme (50dB). See võimaldab kasutada kaamerat mitte ainult hästi valgustatud objektidel vaid ka keskmise valgustatuse tingimustes. Kaadrite talletamise režiim Slow Shutter funktsioon tagab kaamera ülemineku elektroonilise katiku vähendatud kiiruse režiimile. See võib olla kasulik liikumatute objektide jälgimisel madala valgustatuse tingimustes (vähem kui 1 luksi). Kõrge informatiivsusega videovalve keerulistes valgustustingimustes STC-2008 on ette nähtud tööks videovalvesüsteemi kooseisus ebaühtlase või sageli muutuva valgustusega objektidel. Neid kaameraid on soovitatav paigaldada fuajeedes, maa-aluse garaaži sissesõitudel, kasiinos, eredal taustal asuvate inimeste jälgimiseks ning teistes keerulistes ebaühtlastes valgustatuse tingimustes. Väikesed mõõtmed STC-2008 kompaktne (42x42x86.5mm) korpus võimaldab vabalt valida ilmastikukindlaid kaitsevälikorpusi välistingimustesse/tänavale paigaldamise vajaduse korral. Lihtne häälestus Värvilise kaamera STC-2008 häälestamist teostatakse ekraanimenüüs, kust saab valida kaamera tööks vajalikke parameetreid: töörežiim WDR, heleduse häälestus, võimenduse automaatreguleerimine, vastuvalgustuse kompensatsioon, funktsioon Slow Shutter jt. 43

45 KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-2008/1 Kaamera tüüp: Värviline Videoväljund: BNC, 1 V, 75 Ω/S-Video Sensor: 1/3 WDR PIXIM ORCA-D2500 Pikslite arv (HxV): 720x540 Eraldusvõime: 520 TVL Tundlikkus: 1 Lux/F1.4; 0.03Lux/F1.4 (kaadrite talletamise režiimis) Signaali-müra suhe: 50dB (AGC väljas) Autodiafragma juhtimine: DC/Video Drive Vastuvalguse kompensatsioon: Sees/väljas AGC: Sees/väljas Valge tasakaal: AWB/Fikseeritud režiimid Objektiivi konsool: CS Toide: DC 12V Tarbitav võimsus: 2 W Töötemperatuuri vahemik: C, kuni 85% Mõõdud (LxKxP): 42х42х86.5mm Kaal: 0.3 kg Tarvikud STB-CO2 Seina/lae konsool; alumiiniumist; juhtme läbiv installatsioon; 170mm 44

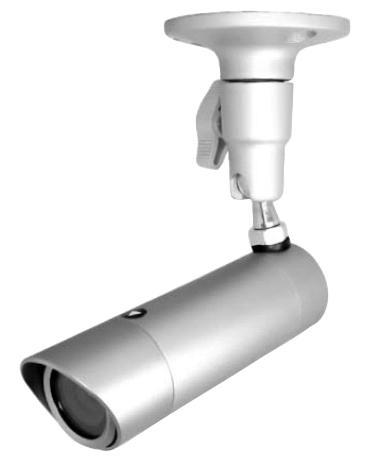

46 KAAMERAD STC-2430 Miniatuurne värvikaamera Väike silindriline korpus CCD-maatriks 1/3" Sony SuperHAD Ülikõrge eraldusvõime 540 TVL (DSP HQ1) Sisseehitatud 3,6mm objektiiv Tundlikkus 0,5 lx/f2.0 Toide DC 12V Pöördepeaga konsool on komplektis Kaamera STC-2430 sobib optimaalselt paigaldamiseks köetavasse ruumi, kus esitatakse nõudeid seadmete kompaktsusele. Teda tarnitakse miniatuurses silindrikujulises hõbedases (metall) korpuses ja komplektitakse fikseeritud objektiiviga, mille fookuskaugus on 3,6mm. Korpuse tagaküljest on välja toodud kahe pistikuga kaabel (BNS video ja toide Jack). Pimestamise vähendamiseks komplektitakse kaamera mini-varikaitsega (sirmiga). Komplekti kuuluv pöördpeaga konsool võimaldab paigaldada kaamera nii seinale kui ka lakke. DSP HQ1 ülikõrge eraldusvõime Signaali digitaalse töötlemise DSP HQ1 kasutamise arvelt tagab kaamera pildi ülikõrge teravuse ja eeskujuliku värviedastuse. Horisontaalne eraldusvõime on 540 TVL. 45

47 KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-2430/1 Kaamera tüüp: Värviline Sensor: 1/3 CCD Sony SuperHAD Efektiivne pikslite arv (HxV): 795 x 596 Eraldusvõime: 540 TVL Objektiiv: 3.6mm, F2.0, vaatenurk 72.5 Tundlikkus: 0.5 Lux/F2.0 Video digitaaltöötlus: DSP HQ1 Signaali-müra suhe: 50 db (AGC väljas) Gamma parandus: 0.45 El. katik: Auto/Väljas, 1/50 1/ s Vastuvalguse kompensatsioon: Sees. AGC: Sees. Sünkroniseerimine: Sisemine Toide: DC 12V Tarbitav võimsus: 1.2 W Töötemperatuuri vahemik: C, kuni 80% ilma kondensaadita Mõõdud: D26.4х88.39mm Kaal: 0.2 kg 46

48 KAAMERAD STC-1501/2501 Must-valge ja värviline kaamera CCD-maatriks 1/3" Sony ExViewHAD Eraldusvõime 580 TVL (STC-1501) ja 540 TVL (STC-2501) Tundlikkus: 0,05 lx/f1.2 (STC-1501); 0,25 lx/f1.2 (STC-2501) Sisseehitatud suumobjektiiv 2,9-10mm (ARD) Toiteallikas DC 12V Seinale paigaldamise võimalus lisakonsooli abil. Lihtne häälestus ja paigaldus Kaameratel STC-1501/2501 on dekoratiivne kuppelkorpus. DIP-lülitite abil võib valida sobivaid töörežiimide seadeid: võimenduse automaatreguleerimine, vastuvalgustuse kompensatsioon, väreluse kompenseerimise režiim. Kaameratel STC-1501/2501 on kaamera mooduli kolmeteljeline konsool. Te võite valida variandi mustas või valges korpuses. Sisseehitatud objektiiv Kaamerad STC-1501/2500 on varustatud asfäärilise suumobjektiiviga, fookuskaugusega mm, autodiafragmaga. DSP HQ1 ülikõrge eraldusvõime Signaali digitaalse töötlemise DSP HQ1 kasutamise arvelt tagab värviline kaamera STC-2501 pildi ülikõrge teravuse ja eeskujuliku värviedastuse. Horisontaalne eraldusvõime on 540 TVL. 47

49 KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-1501/1 STC-2501/1 Kaamera tüüp: Must-valge Värviline Sensor: 1/3 CCD Sony ExViewHAD 1/3 CCD Sony ExViewHAD Pikslite arv (HxV): 795x x596 Eraldusvõime: 580 TVL 540 TVL Tundlikkus: 0.05 Lux/F Lux/F1.2 Video digitaaltöötlus: - DSP HQ1 Signaali-müra suhe: 48 db (AGC väljas) 50 db (AGC väljas) El. katik: Auto/Väljas Väreluse kompenseerimine: Sees/väljas Vastuvalguse kompensatsioon: Sees/väljas AGC: Sees/väljas Valge tasakaal: - AWB Gamma parandus: 0.45 Videoväljund: BNC, 1 V, 75 Ω Objektiiv: mm, F1.2, asfääriline, autodiafragma DC Vaatenurk: Sünkroniseerimine: Sisemine Toide: DC 12V Tarbitav võimsus: 1.6 W 2.0 W Töötemperatuuri vahemik: C, kuni 85% Mõõdud: D118x88mm Kaal: 0.3 kg Tarvikud STB-C201 Konsool seinale monteerimiseks 48

50 KAAMERAD STC-3640 Välikaamera «päev/öö» infrapunase lisavalgustusega Metallist välikorpus (IP66) CCD-maatriks 1/3" Sony SuperHAD Integreeritud IR lisavalgustus 850nm Infrapunase lisavalgustuse kaugus kuni 40 m Mehhaaniliselt väljalülitatav IR-filter Ülikõrge eraldusvõime 520 TVL (DSP HQ1) Sisseehitatud suumobjektiiv 4-9mm, ARD (9-22mm LR versioonile) Objektiivi mugav häälestus ilma välikorpusa demonteerimiseta Sisseehitatud kütteelement ja ventilaator Konsool kaabli läbiva installatsiooniga on komplektis STC-3640 kaamera on loodud paigaldamiseks nii siseruumides kui ka õues. Alumiiniumist välikorpus, mille kaitse tugevus on IP66, on kaamera usaldusväärne kaitse tolmu ja niiskuse eest. Tänu sisseehitatud ventilaatorile ja kütteelemendile töötab STC-3640 stabiilselt temperatuuride vahemikus -40 kuni +50 C. Tarne komplekti kuulub konsool kaabli läbiva installatsiooniga. Objekti ööpäevaringne valve Kaamera STC-3640 on varustatud välja lülitatava infrapuna filtriga, mis võimaldab kaamerat kasutada ööpäevaringselt. Valgustatuse vähenemisel kuni kindlaks määratud (häälestatava) läveni eemaldatakse infrapuna filter mehhaaniliselt ning kaamera lülitub must-valgesse režiimi, tagades töö minimaalse, kuni 0,05_lx, valgustatuse korral. Kui valgustatus väheneb veelgi, siis lülitub sisse infrapunane lisavalgustus (70 IR LED lampi, 850nm). Videovalvel välistingimustes on nähtavuse piiriks valgustuse puudumisel ja sisse lülitatud infrapunase lisavalgustusega 40om. Valgustatuse taset kontrollitakse fotoanduriga. IR-lisavalgustusele on ette nähtud ühe võimsustaseme valik kahest. Lihtne häälestus Tänu spetsiaalsele eemaldatavale katteplaadile välikorpusa allosas tagatakse mugav ja kiire juurdepääs objektiivi häälestamiseks ja kaamera sisemiste seadete eest vastutavatele lülititele. 49

51 KAAMERAD Mõõtmed Häälestamine Spetsifikatsioonid Mudel: STC-3640/3 STC-3640LR/3 Kaamera tüüp: «Päev/öö» Sensor: 1/3 värviline CCD-maatriks Sony SuperHAD Pikslite arv (HxV): 752 x 582 Eraldusvõime: 520 TVL Sisseehitatud objektiiv: Varifokaalne; AIL koos DC Drive Fookuskaugus: mm mm Minimaalne valgustatus: 0.05Lux/F1.2 IR-lisavalgustus väljas; 0 Lux (0-40 m) IR-lisavalgustus sees. IR-lisavalgustuse lainepikkus: 850 nm Välja lülitatav IR-filter: On Signaali-müra suhe: >48 db (AGC väljas) Videoväljund: 1.1 V, 75 Ω Gamma parandus: 0.45 El. katik: 1/50 1/ s Valge tasakaal: Autom. AGC: Autom. (0 18 db) Virvenduskaitse: Sees/väljas Vastuvalguse kompensatsioon: Sees/väljas Sünkroniseerimine: Sisemine Toide: DC 12V / AC 24V, 1.5 А Ventilaator: Sees /-10% korral Soojenduselement: Sees /-10% korral Tarbitav vool: Maks. 1.1 А Töötemperatuuri vahemik: C Mõõdud: 105х110х 230mm Kaal: 2.4 kg 50

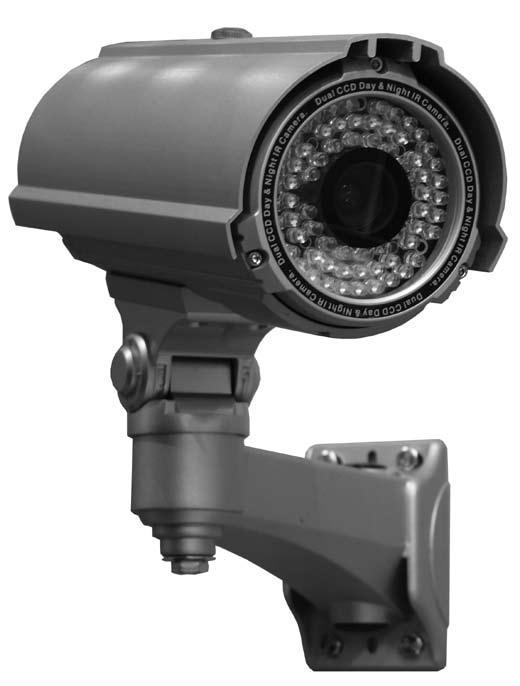

52 KAAMERAD STC-3650Xtreem Kahe sensoriga välikaamera «Päev / öö» infrapunase lisavalgustusega Metallvälikorpus (IP66) Minimaalne valgustatus kuni 0,003 lx/f1.2 2 CCD maatriksit: värviline Sony SuperHAD ja must-valge Sony ExView HAD Sisseehitatud IR lisavalgustus 850nm Infrapunase lisavalgustuse kaugus kuni 50 m Ülikõrge eraldusvõime 520 TVL (värv. režiimis) ja 580, TVL (m/v režiimis) Sisseehitatud suumobjektiiv 4-9mm ARD; 9-22mm LR versiooni jaoks Objektiivi mugav häälestus ilma välikorpusa demonteerimiseta Sisseehitatud kütteelement ja ventilaator Konsool kaabli läbiva installatsiooniga on komplektis Toide: DC 12V /AC 24V STC-3650Xtreem kaamera on loodud paigaldamiseks nii siseruumides kui ka õues. Alumiiniumist välikorpus, mille kaitse tugevus on IP66, on kaamera usaldusväärne kaitse tolmu ja niiskuse eest. Tänu sisseehitatud ventilaatorile ja kütteelemendile töötab STC stabiilselt temperatuuride vahemikus -40 kuni +50 C. Tarne komplekti kuulub konsool kaabli läbiva installatsiooniga. Ööpäevaringne valve kahesensorilise tehnoloogia baasil STC-3650Xtreem teostab ööpäevaringset videovalvet kahe Sony CCD maatriksi abil: SuperHad värvilises ja ExViewHAD mustvalges režiimis. Mehhaaniliselt välja lülitatava IR-filtriga kaamerates päev/öö jääb CCD maatriksi ette, isegi must-valgel režiimil, mosaiikfilter, mis põhjustab täiendavaid valguskadusid. Kaameras STC-3650Xtreem on see probleem lahendatud must-valge CCD maatriksi ExViewHAD kasutamisega öörežiimil, mis arvelt saavutatakse video eeskujulik kvaliteet ja tagatakse töö eriti väivälikorpuse valgustatuse tasemete korral. Peale selle tagab must-valge CCD maatriks eriti kõrge eraldusvõime 580_TVL. CCD maatriksite ümberlülitamise teostab töökindel (usaldusväärne) patenteeritud mehhanism, mis tagab andurite täpse positsioneerimise objektiivi suhtes. Valgustatuse vähenemisel kuni kindlaks määratud (häälestatava) läveni toimub CCD maatriksite ümberlülitus ning kaamera lülitub must-valgesse režiimi, tagades töö minimaalse, kuni 0,003_lx, valgustatuse korral. Samas lülitatakse sisse sisseehitatud infrapunane lisavalgustus (70 IR LED lampi, 850nm). Videovalvel välistingimustes on nähtavuse piiriks valgustuse puudumisel ja sisse lülitatud infrapunase lisavalgustusega 50om (mustvalgel režiimil). Valgustatuse taset kontrollitakse fotoanduriga. IR-lisavalgustusele on ette nähtud ühe võimsustaseme valik kahest. DSP HQ1 ülikõrge eraldusvõime Signaali digitaalse töötlemise DSP HQ1 kasutamise arvelt tagab kaamera pildi ülikõrge teravuse ja eeskujuliku värviedastuse värvirežiimis. Horisontaalne eraldusvõime on 520 TVL. Must-valges režiimis saavutatakse horisontaalne eraldusvõime enam kui 580 TVL. Lihtne häälestus Tänu spetsiaalsele eemaldatavale katteplaadile välikorpusa allosas tagatakse mugav ja kiire juurdepääs objektiivi häälestamiseks ja kaamera sisemiste seadete eest vastutavatele lülititele. 51

53 KAAMERAD Mõõtmed Häälestamine Spetsifikatsioonid Mudel: STC-3650/3 Xtreem STC-3650LR/3 Xtreem Kaamera tüüp: «Päev/öö», 2-anduriga Sensor: Värviline režiim: 1/3 värviline CCD Sony SuperHAD Must-valge režiim: 1/3 m/v CCD Sony ExViewHAD Pikslite arv (HxV): 752 x 582 Eraldusvõime: 520 TVL (värv.), 580 TVL (m/v) Sisseehitatud objektiiv: Varifokaalne, AIL DC drive Fookuskaugus: mm mm Minimaalne valgustatus: 0.003Lux/F1.2 IR-lisavalgustus väljas; 0 Lux (0-50 m) IR-lisavalgustus sees. IR-lisavalgustuse lainepikkus: 850 nm Signaali-müra suhe: >48 db (AGC väljas) Videoväljund: 1.1 V, 75 Ω Gamma parandus: 0.45 El. katik: 1/50 1/ s Valge tasakaal: Autom. AGC: Autom. (0 18 db) Virvenduskaitse: Sees/väljas Vastuvalguse kompensatsioon: Sees/väljas Sünkroniseerimine: Sisemine Toide: DC 12V / AC 24V, 1.5 А Ventilaator: Sees /-10% korral Soojenduselement: Sees /-10% korral Tarbitav vool: Maks. 1.1 А Töötemperatuuri vahemik: C Mõõdud: 105х110х230mm Kaal: 2.4 kg 52

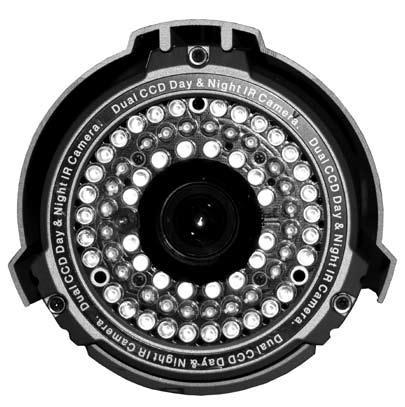

54 KAAMERAD Kahe sensoriga välikaamera «Päev/öö» STC-3650Xtreem/3650LRXtreem Ekstreemsed spetsifikatsioonid optimaalses teostuses Smartec kaubamärgi STC-3650Xtreem kujutab endast ainulaadset kaamerat, mis ühendab endas värvilise ja must-valge kaamera eelised, mida kasutatakse videovalve süsteemides. Tänu kahele mehhaaniliselt ümberlülitatavale CCD maatriksile - värvilisele Sony SuperHAD ja must-valgele Sony ExViewHAD tagab kaamera kõrge kvaliteediga värvilise kujutise päeval ja üksikasjaliku mustvalge kujutise öösel eriti vähese valgustatuse tingimustes. CCD maatriksite ümberlülitamise tehnoloogia on patenteeritud ja sellel on kõrge usaldusväärsus laias temperatuuride vahemikus. Kaamera on varustatud ARD suumobjektiiviga, mis võimaldab optimaalselt seadistada fookuskauguse kaamera erinevatele kaugustele vaatlusobjektist. Sisseehitatud infrapunane lisavalgustus aktiveerub kaamera must-valgesse režiimi ülemineku momendil ja tagab täielikus pimeduses vaatluskauguse kuni 50 m. IR lisavalguse võimsus on reguleeritav. Konstruktiivselt on kaamera valmistatud ilmastikukindlas teostuses kasutatud on metallist küttega välikorpus, mille sisse on ehitatud kütteelement ja ventilaator (kaitse tugevus IP66). Tarnekomplekt sisaldab ka konsooli, mis tagab kaabli läbiva (varjatud) installatsiooni. 53

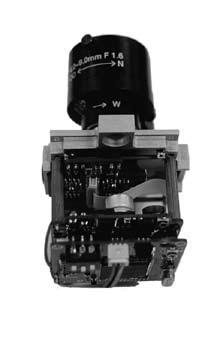

55 KAAMERAD Kahe sensoriga tehnoloogia Kaameras STC-3650Xtreem kasutatakse unikaalset CCD maatriksite ümberlülitamise mehhanismi. Kahe sensoriga kaamerate tootmine oli varem võimatu ülesanne seoses maatriksite positsioneerimise keerukusega objektiivi optilise telje suhtes, objektiivi täpsest fookusest kõrvalekalde võimaluse tõttu andurite vahetamisel ning mehhanismi üldise töökindlusetuse tõttu. Ülitäpse samm-mootori ja spetsiaalsete juhtsoonte kasutamine tõi endaga kaasa maatriksite ümberlülitamise tehnoloogia, mis kindlustab mehhanismile ja kogu kaamerale tervikuna pika kasutusea, loomise. Antud tehnoloogia on patenteeritud ja on kasutusel kaameras STC-3650Xtreem. Kahe CCD maatriksi ümberlülitamine teostatakse vastavalt valgusnivoo muutustele. M/v maatriks ExView tagab eriti kõrged eraldusvõime ja tundlikkuse näitajad. M/v režiimis on horisontaalne eraldusvõime 580 TVL ja vähim valgustatuse tase 0,003lux Kahe CCD maatriksi ümberlülitamist teostab töökindel samm-mootor, mis kindlustab objektiivi täpsest fookusest kõrvalekalde puudumise ja kaamera pika kasutusea. Maatriksite ümberlülitamise mehhanismi täpsus ja usaldusväärsus tagatakse kiirkaamerate Speed Dome tootmises kasutatavate tehnoloogiate kasutamisega. (ilma IR lisavalguseta). Vasakpoolne pilt on kahe sensoriga kaameralt STC-3650Xtreem, parempoolne kaameralt päev/öö mehhaaniliselt ümberlülitatava IR filtriga. Kaameras STC-3650Xtreem kasutatakse kaht CCD maatriksit: värviline Sony SuperHAD päevasel režiimil ja must-valge Sony ExViewHAD öisel režiimil. Standardkaamerad režiimiga päev/öö ja mehhaaniliselt ümberlülitatava IR filtriga kasutavad ühte värvilist CCD maatriksit, mis isegi mustvalgel režiimil toob endaga kaasa värvilahutuse mosaiikfiltri olemasolu tõttu valguskaod ja eraldusvõime halvenemise. Must-valge CCD maatriksi ExViewHAD kasutamine kaameras STC-3650 Xtreem võimaldab öörežiimil saavutada eeskujulikke näitajaid nii eraldusvõime (580 TVL) kui ka vähima valgustatuse osas (0,003 lx/f1.2 ilma infrapunase lisavalgustuseta). Päevasel režiimil kasutab STC-3650 Xtreem värvilist maatriksit SuperHAD koos digitaalse töötlemise protsessoriga Sony HQ1, mis kindlustab kõrge eraldusvõime (520 TVL) ja täpse värviülekande. Valgustatuse taset, mille korral toimub üleminek päevaselt režiimilt öisesse režiimi, kontrollib fotoandur ja see võib muutuda laias diapasoonis. 54

56 KAAMERAD Infrapunane lisavalgustus vaatlus täielikus pimeduses Sisseehitatud 70 kõrge jõudlusega IR LED lampi kindlustavad kaamera STC-3650Xtreem töö isegi täieliku pimeduse tingimustes. Nende sisse lülitamine toimub sünkroonselt kaamera ülemineku momendiga päevaselt režiimilt öisele režiimile. Kindlustatakse valgustatuse kaugus kuni 50 m. Vajaduse korral on spetsiaalse reguleerimise abil võimalik vähendada IR lisavalgustuse võimsust. Seda võib vaja minna lähedal asuvate objektide vaatlemisel selleks, et vältida kujutise laialivalgumist üleliigse IR-kiirguse korral. Tänu tihendusvõrule objektiivi ja välikorpusa klaasi vahel, välistatakse täielikult helkimise (pimestava peegelduse) tekkimise tõenäosus IR-kiirguse peegeldumisel kaamerale kogunevalt tolmult. See on eriti oluline juhul kui paigaldate kaamera suurele kõrgusele, kus teda on võimatu tihti hooldada. Kliimakaitse Lihtne häälestus Kaamera STC-3650Xtreem ilmastikukindel teostus tagatakse metallist välikorpusaga, mille kliimakaitse tugevus on IP66. Sisseehitatud kütteelement võimaldab kaamerat kasutada madalatel temperatuuridel (kuni -40 C). Ventilaator tagab kaamera jahutuse kõrgete positiivsete temperatuuride korral (kuni +50 C). Kütteelement ja ventilaatori sisse lülitamist kontrollib kaamera protsessor. Kaamerat tarnitakse koos konsooliga, mis kindlustab kaabli täieliku varjatud installatsiooni välikorpusest konsooli läbi pöördpea. See aitab ühelt poolt kaitsta kaablit mehhaaniliste mõjude eest ja teiselt poolt teostada kaamera korralik paigaldamine ilma väljapoole väljuvatete juhtmeteta. Kaabli väljumine konsoolist on võimalik nii läbi seina kui ka välja konsooli aluse juurest (nt paigaldamisel metallkonstruktsioonidele). STC STC-3650Xtreem eristavaks tunnuseks on mugav häälestus. Kaamera parameetrite seadistamist ja objektiivi häälestamist saab teha kiiresti kohapeal, ilma et välikorpusa oleks vaja täielikult avada. Pärast kahe konsoolkruvi eemaldamist ja katteplaadi nihutamist välikorpusa allosas avaneb juurdepääs fookuseeerimise ja suurenduse juhtorganitele, samuti DIP-lülititele ja kaamera sisemiste seadete valiku eest vastutavatele potentsimeetritele Nende hulka kuuluvad: infrapunase lisavalgustuse võimsuse reguleerimine, must-valgesse režiimi ülemineku läve häälestamine, ARD taseme häälestamine, värelusvastase kaitse tugevuse valik, vastuvalgustuse kompensatsiooni seadistamine. 55

57 KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-3650/3 Xtreem STC-3650LR/3 Xtreem Kaamera tüüp: «Päev/öö», 2-anduriga Sensor: Värviline režiim: 1/3 värviline CCD Sony SuperHAD Must-valge režiim: 1/3 m/v CCD Sony ExViewHAD Pikslite arv (HxV): 752 x 582 Eraldusvõime: 520 TVL (värv.), 580 TVL (m/v) Sisseehitatud objektiiv: Varifokaalne, AIL DC drive Fookuskaugus: mm mm Minimaalne valgustatus: 0.003Lux/F1,2 IR-lisavalgustus väljas; 0 Lux (0-50 m) IR-lisavalgustus sees. IR-lisavalgustuse lainepikkus: 850 nm Signaali-müra suhe: >48 db (AGC väljas) Videoväljund: 1.1 V, 75 Ω Gamma parandus: 0.45 El. katik: 1/50-1/ s Valge tasakaal: Autom. AGC: Autom. (0 18 db) Virvenduskaitse: Sees/väljas Vastuvalguse kompensatsioon: Sees/väljas Sünkroniseerimine: Sisemine Toide: DC 12V / AC 24V, 1.5 А Ventilaator: Sees /-10% korral Soojenduselement: Sees /-10% korral Tarbitav vool: Maks. 1.1 А Töötemperatuuri vahemik: C Mõõdud: 105х110х230mm Kaal: 2.4 kg 56

58 KAAMERAD STC-2800 Värviline kaamera transfokaatoriga 1/4" CCD Sony SuperHAD Integreeritud 22-kordne suurendus 11-kordne digitaalne suurendus Digitaalne pildi stabilisaator Kaadrite talletamise režiim Seaded ekraanimenüü abil Laiendatud dünaamiline diapasoon (WDR) Eriefektid: positiivne/negatiivne, must-valge pilt, peegel Digitaalne müra summutamine Stoppkaader Tiitrite lisamine kujutisele Juhtimise liides RS-485/232 Telemeetria protokolle Fastrax ja Pelco D/P tugi Põhilised seaded Kaamera seadistamine toimub ekraanimenüüde süsteemi abil, mida võib välja kutsuda vajutades korpusel asuvaid nuppe või kaugjuhtimise teel telemeetrilise puldi abil. Võite reguleerida valge tasakaalu, seadistada vastuvalgustuse kompensatsiooni, seada autoekspositsiooniks vajalikku režiim, sisestada kaamera ID ja nime, reguleerida heledust, kontuurteravust, valida telemeetria protokolli ja andmevahetuse kiirust. Valge tasakaalu võib operaator seadistada käsitsi või valida ühe eelnevalt kindlaks määratud seadetest sisemise või välise videovalve jaoks. On ka automaatne valge tasakaal, sealhulgas ka värvitemperatuuride laiendatud diapasoonis. Autoekspositsiooni häälestamisel saab valida režiimi, kas ava või katiku prioriteediga. Eriti madala valgustatuse tingimustes võib kaamera käivitada kaadrite talletamise režiimi. Kaamera tundlikkus must-valgel režiimil on elektroonilise katiku kiiruse (säriaja) vähendamisel kuni 1s võrdne 0,02 lx. Kaamera on varustatud 22-kordne transfokaatoriga, mida täiendab 11-kordne digitaalne suurendus. Seejuures võib operaator sisse või välja lülitada digitaalse suurenduse, määrata kindlaks fokusseerimisrežiimi (käsitsi/automaatne). STC-2800 juhtimine on võimalik ka telemeetriliste pultide STT-2404CEP/CZP ja tagapaneelil asuvate nuppude abil. Laiendatud dünaamiline diapasoon WDR režiim võimaldab kaameral moodustada tasakaalustatud kujutise hea detailiseerimise tasemega isegi juhul, kui kaadris on näha valgustuse tingimuste teravad erinevused (nt kui kaamera, mis asub pimendatud ruumi, on suunatud akna poole). Kasutamine Väike korpus ja fookuskauguse muutmise lai diapasoon teeb STC-2800 ideaalseks valikuks videovalve süsteemide jaoks objektidel pikkade koridoridega (kaubanduskeskuste selveread, ärikeskuste koridorid). 57

59 KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-2800/1 Kaamera tüüp: Värviline Sensor: 1/4 CCD Sony SuperHAD Pikslite arv (HxV): 752 x 582 Eraldusvõime: 470 TVL Minimaalne valgustatuse tase: 1.0 Lux (F1.6, katiku normaalne kiirus); 0.02 Lux (F1.6, kaadrite talletamine 1с) Signaali-müra suhe: >52 db (AGC väljas) El. katik: Аuto/Eelistused (katik/diafragma/agc)/manual/kaadrite talletamine Valge tasakaal: AWB/Wide AWB/Manual/Outdoor/Indoor Suurendus: 22х optiline (3,8-83,6mm); 11х digitaalne Minimaalne kaugus objektini: (х1-х4): 10 sm (х5-х22): 1 m Laiendatud dünaamiline diapasoon (WDR): On Sünkroniseerimine: Sisemine/üle võrgu Faasi häälestamine: Liidesed: RS-485/RS-232 Toitepinge: DC 12V Tarbitav võimsus: 4.3 W Töötemperatuuri vahemik: C Mõõdud: 51х51х90mm Kaal: kg Tarvikud STT-2404CEP STT-2404CZP STT-CN3R1 STB-C02 Süsteemne klaviatuur; juhthoob; makroklahvid, sisseehitatud LDC-kuvar (videomonitor, 1 BNC videosisend ); RS-485; kuni 64 (255) kaamera juhtimine; Videoregistraatorite juhtimine; võimalik konfiguratsioon 1 Master/3 Slave; adapter AC 220V /DC 12V on komplektis. Süsteemne klaviatuur; juhthoob, sisseehitatud LCD-kuvar (tekstiline); RS-485, kuni 32 kaamera juhtimine; Videoregistraatorite juhtimine; võimalik konfiguratsioon 1 Master/1 Slave (STT-2404CZP); adapter AC 220V /DC 12V on komplektis. Süsteemne klaviatuur (täielik, kaasa arvatud telemeetria VARIABLE SPEED); juhthoob; sisseehitatud LCD-kuvar (tekstiline); RS-485 (PELCO-D/P), kuni 255 kaamera juhtimine. Videoregistraatorite (STR- 0484/0485/0884/0887/1684/1687) juhtimine; toide 12 (DC). Seina/lae konsool kaameratele; alumiiniumist; juhtme läbiv installatsioon; 170mm 58

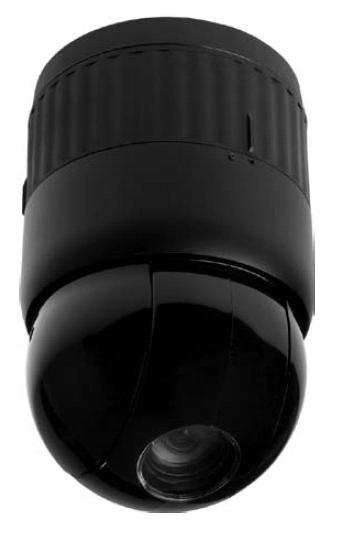

60 KAAMERAD STC-3903 väike kiir-kuppelkaamera päev/öö vandaalikindlas välikorpuses 1/4" CCD Sony SuperHAD Väikesed mõõtmed Väljalülitatav IR filter Ülitäpne pöördemehhanism Sisseehitatud 10-kordne transfokaator 10-kordne digitaalne suurendus Kaadrite talletamise režiim Vandaalikindel korpus (IP66) Panoraam monitooringu diapasoon 360 (pidev pöörlemine) Kaldenurk 180 Panoraami ja kalde seadistatav kiirus kuni 200 /s piires Automaatse skaneerimise režiim 165 esiasetust 8 tuuri esiasetuste järgi 8 kohandatavat tuuri Automaatpöörde režiim 4 häiresisendit Telemeetria protokollide Pelco P, D tugi Sisseehitatud kütteelement (versioon STC-3903/2) Kaamera STC-3903 on asetatud vandaalikindlasse alumiiniumkorpusesse kaitse tugevusega IP66. Sisseehitatud kütteelement arvel töötab STC-3903/2 stabiilselt temperatuuri vahemikus -40 kuni +60 C. Lisakonsool STB-C104 annab võimaluse rippuva paigalduse jaoks seinale. Objekti ööpäevaringne vaatlus STC-3903 on varustatud väljalülitatava IR filtriga, mis võimaldab kasutada seda nii päeval kui ka öösel halva valgustatuse tingimustes. Värvilises režiimis on STC-3903 tundlikkus 0,7 lx. Valguse vähenemisel lülitub IR filter mehhaaniliselt välja, kaamera lülitub mustvalgesse režiimi ja selle tundlikkus suureneb. Ebapiisava valgustuse korral võimaldab kaamera käivitada kaadrite talletamise režiimi. PTZ funktsioonid STC-3903 toetab kõiki funktsioone ja seadeid, mis võimaldavad tal kõige tõhusamalt teostada videovalvet. Kaamera on varustatud 10-kordse transfokaatoriga, mis on täiendanud 10-kordse digitaalse suurendusega. Ta võib teostada pidevat pöörlemist (panoraammonitooring) 360 ja kallet kuni 90. Te saate kindlaks määrata kuni 165 esiasetust, programmeerida kuni 8 tuuri esiasetuste järgi ja 8 kohandatavat tuuri, samuti seada automaatset skaneerimist. Kaamera panoraammonitooringu kiirus esiasetuste järgi liikudes võib olla kuni 200 /s. 59

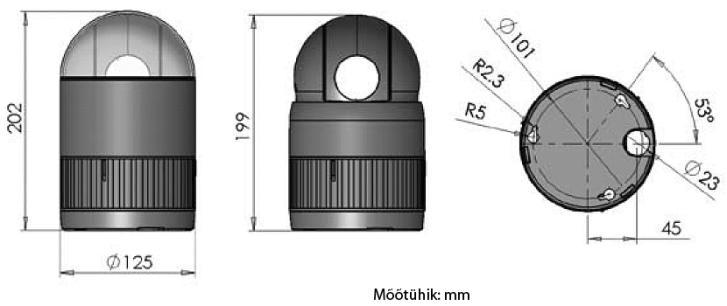

61 KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-3903/1 STC-3903/2 Kaamera tüüp: «Päev/öö» Sensor: 1/4 CCD-maatriks Sony SuperHAD Pikslite arv (HxV): 752x582 Eraldusvõime horisontaalis: 500 TVL Suumobjektiiv: f=3.8-38mm, min. Kaugus objektini 0.35 m (Wide)/0.8 m (Tele) Suurendus: Optiline х10, digitaalne х10 Tundlikkus: Värv.:0.7 Lux (50IRE); M/v: 0.02 Lux Välja lülitatav IR-filter: On Signaali-müra suhe: >50 db (AGC väljas) Videoväljund: BNC, 1 V, 75 Ω Valge tasakaal: AWB/ATW/Indoor/Outdoor AGC: Sees/väljas Kaadrite talletamise režiim: Х2/4/8/16/42/32/64/128/Väljas Virvenduskaitse: Sees/väljas Vastuvalguse kompensatsioon: Sees/väljas Pööramisseade: Panoraam: 360 (pidev pöörlemine) Kalle: 0-90 AutoFlip: Sees/väljas Kiirus: Manual režiim: kuni 150 /s; Eelesiasetuste järgi: kuni 200 /s Positsioneerimistäpsus: eelesiasetust 8 programmeeritavat tuuri (igas kuni 60 eelesiasetust) Autoskaneerimise programmeeritav režiim Funktsioonid: 8 õpetatavat tuuri (summaarselt kuni 480 s) 4 peidetud tsooni 8 sektorit Juhtimisliides: RS-485 Telemeetria protokollid: Pelco P, D Paroolikaitse: On Häiresisendid: 4 programmeeritavat väljundit: Väljas/НО/НЗ Toimingud häire korral: Eelsätte, tuuri või malli käitamine Sisseehitatud kütteelement: Ei ole On Toide: DC 12V AC 24V Tarbitav võimsus: Maks. 9 W Maks. 15 W kütteelementga Töötemperatuuri vahemik: C C Mõõdud: IP66, kuppel polükarbonaat; korpus alumiinium Kaal: 1.5 kg Tarvikud Süsteemne klaviatuur (täielik, kaasa arvatud telemeetria VARIABLE SPEED); STT-CN3R1 juhthoob; sisseehitatud LCD-kuvar (tekstiline); RS-485 (PELCO-D/P), kuni 255 kaamera juhtimine. Videoregistraatorite (STR-0484/0485/0884/0887/1684/1687) juhtimine; toide 12 (DC). STB-C104 Seinakonsool 60

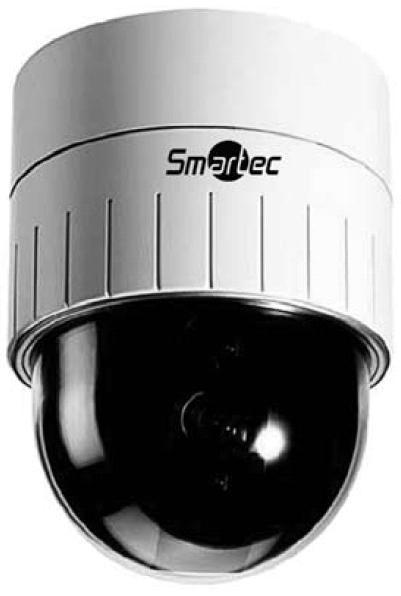

62 KAAMERAD STC-2900 Värviline kiir-kuppelkaamera CCD-maatriks 1/4" Sony SuperHAD AutoFlip režiim - kalle kuni 180 objekti jälgimiseks Panoraami ja kalde seadistatav kiirus vahemikus 0,1 /s kuni 380 /s Integreeritud 22-kordne transfokaator Autopanoraami režiim 8 skaneerimise režiimi Kuni 240 esiasetust 8 programmeeritavat tuuri 4 kohandatavat tuuri kestvusega kuni 240s 8 varjatud ala Juhtimise liides RS-485/ sektorit 8 häiresisendit, 4 releeväljundit Laiendatud dünaamiline vahemik WDR Kaadrite talletamise režiim Sisseehitatud piksekaitse skeem Telemeetria protokollide Fastrax ja Pelco D/P tugi STC-2900 sobivad optimaalselt videovalve süsteemide loomiseks objekti operatiivse jälgimise vajadusel. Küttega välikorpusa abil võib lubatud töötemperatuuride vahemiku laiendada kuni väärtusteni alates -45 kuni +50 C. Häälestus STC-2900 on varustatud 22-kordne transfokaatoriga. Ta teostab panoraammonitooringut 360 piirides (pöörlemine) ja kallet kuni 180 (AutoFlip režiimis). Te saate määrata kuni 240 esiasetust, programmeerida kuni 4 seadistatavat tuuri üldpikkusega 240 s ja kuni 8 tuuri, varjata kuni 8 ala. Kaamerate panoraammonitooring kiirus esiasetuste järgi liikudes võib olla kuni 380 /s. Ebapiisava valgustuse kompenseerimine Töötades ebapiisava valgustatuse tingimustes võib kuppelkaamera käivitada kaadrite talletamise režiimi. Selles režiimis pikeneb säritusaeg vastavalt operaatori poolt valitud koefitsiendile. Elektroonilise katiku kiirus on automaatselt reguleeritud arvesse võttes CCDmaatriksile sattuva valgushulga mõõdetud suurust. Sisseehitatud piksekaitse skeem Et vältida kaamerate rivist väljalangemist välgu toime tulemusel on kaameratesse STS-2900 sisseehitatud nii toiteliini kui ka videoliini piksekaitse skeem. 61

63 KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-2900/2 Kaamera tüüp: Värviline Sensor: 1/4 CCD-maatriks Sony SuperHAD Pikslite arv (HxV): 752x582 Eraldusvõime horisontaalis: 480 TVL Objektiiv: f= mm, vaatenurk alates 49.5 kuni 2.4 Välja lülitatav IR-filter: Ei ole Suurendus: Optiline х22, digitaalne х11 Tundlikkus: 1.0 Lux/F1.6 (katiku normaalne kiirus) 0.02 Lux/F1.6 (kaadrite talletamine 1 s) Signaali-müra suhe: >52 db (AGC väljas) Panoraam: 360 (pidev pöörlemine) Kalle: 180 (automaatpööramisega) Kiirus: /s; maks.: 360 /s (režiim «Turbo»); kuni 380 /s eelesiasetuste järgi Positsioneerimistäpsus: 0.2 Eelsätte käivitusaeg: 0.75 s ID: kuni 999 kaamerat Telemeetria juhtimine: RS-485/422, boodi/s Häire sisendid/väljundid: 8 sis./4 väl. (НО/НЗ) Toide: AC 24V, 1 А Tarbitav võimsus: Maks. 20 W Töötemperatuuri vahemik: 0-50 C, 0-90% ilma kondensaadita. Välikorpuses STB-C302-SH C Kaal: 1.2 kg Tarvikud Süsteemne klaviatuur; juhthoob; makroklahvid, sisseehitatud LDC-kuvar STT-2404CEP (videomonitor, 1 BNC videosisend ); RS-485; kuni 64 (255) kaamera juhtimine; Videoregistraatorite juhtimine; võimalik konfiguratsioon 1 Master/3 Slave; adapter AC 220V /DC 12V on komplektis. Süsteemne klaviatuur; juhthoob, sisseehitatud LCD-kuvar (tekstiline); RS-485, STT-2404CZP kuni 32 kaamera juhtimine; Videoregistraatorite juhtimine; võimalik konfiguratsioon 1 Master/1 Slave (STT-2404CZP); adapter AC 220V /DC 12V on komplektis. Süsteemne klaviatuur (täielik, kaasa arvatud telemeetria VARIABLE SPEED); STT-CN3R1 juhthoob; sisseehitatud LCD-kuvar (tekstiline); RS-485 (PELCO-D/P), kuni 255 kaamera juhtimine. Videoregistraatorite (STR- 0484/0485/0884/0887/1684/1687) juhtimine; toide 12 (DC). STB-C302 Välikorpus kuppelkaamerate jaoks; sisemine paigaldus; (Pendant) rippkonsool; sinakonsool on komplektis; läbipaistev plafoon. STB-C302-SH Välikorpus kuppelkaamerate jaoks; (IP65) välispaigaldus; (Pendant) rippkonsool; sinakonsool on komplektis; läbipaistev plafoon. STB-C150 Adapter nurgale kinnitamiseks (nurk-sein) STB-C302/C302-SH. STB-C151 Adapter postile kinnitamiseks STB-C302/C302-SH. STB-C251 Adapter lakke kinnitamiseks (ripplagi) kuppelkaamerad. 62

64 KAAMERAD STC-3904/3902/3905 Kiir-kuppelkaamerad «päev-öö» 1/4" CCD Sony ExView Mehhaaniliselt väljalülitatav IR filter Hääletu Precision turning Mechanism Sisseehitatud 18x (26x või 36x) transfokaator Suurepärane värviülekanne Esiasetuste suur positsioneerimise täpsus Kaadrite talletamise režiim AutoFlip režiim - kalle kuni 180 objekti jälgimiseks Suurim kiirus 350 /s 12-kordne digitaalne suurendus Kuni 165 esiasetust 8 programmeeritavat tuuri 8 kohandatavat tuuri kogupikkusega 400s 24 peidetud ala Juhtimise liides RS sektorit 4 häiresisendit, 2 releeväljundit Telemeetria protokollide Pelco D/P tugi Vaikne ja stabiilne töö STC-3904/3902/3905 kaamerad on varustatud hääletu pöördemehhanismiga ülitäpse rihmülekandega samm-mootori baasil, mis tagab positsioneerimise täpsuse 0,024 ja vibratsiooni puudumise. Madala sagedusega vibratsioon ja mehhaanilised löögid välisest keskkonnast põhjustavad tavalistes kiirkuppelkaamerates sageli kalde/pöörde esiasetuste nihkeid. Kaamerates on kasutusel spetsiaalne tehnoloogia, mis kompenseerib antud negatiivset efekti. Esiasetuste suur mõõtetäpsus on tagatud ka kaamerate pikaajalise töö korral. Objekti ööpäevaringne vaatlus STC-3904/3902/3905 on varustatud mehhaaniliselt väljalülitatava IR filtriga, mis võimaldab kasutada kaameraid ööpäevaringselt. Värvilises režiimis on STC- 3904/3902 tundlikkus 0,7 lx (STC ,4 lx). Valguse vähenemisel IR filter eemaldatakse, kaamera lülitub must-valgesse režiimi ja selle tundlikkus suureneb kuni 0,01 lx/f1.4. Töötades eriti vähese valgustatuse tingimustes võib kuppelkaamera käivitada kaadrite talletamise režiimi. Selles režiimis toimub suureneva säriaja arvelt laengu täielikum kogumine CCD-maatriksi elementidel. Kaamerad sobivad optimaalselt videovalve süsteemide jaoks välistingimustes. Küttega välikorpusa STB-C103 (IP66) abil võib lubatud töötemperatuuride vahemiku laiendada kuni väärtusteni alates -40 kuni +65 C. Kaamerate häälestus Kuppelkaamerad toetavad kõiki funktsioone ja seadeid, mis võimaldavad neil kõige tõhusamalt teostada videovalvet, patrullimist ja liikuvate objektide konvoeerimist. STC-3904 on varustatud 18-kordse transfokaatoriga. Kaameras STC-3902 kasutatakse 26-kordset transfokaatorit. Mudeli STC kordse transfokaatori optilised võimalused võimaldavad soovitada seda eriti kaugete objektide vaatlemiseks (nt tööstusobjektide perimeetrite monitooringu süsteemid), samuti kõikidel juhtudel, kui on tarvis head üksikasjalikku pilti. Kaamerad teostavad panoraammonitooringut 360 piires (pöörlemine) ja kallet 180 (AutoFlip režiimis). Te saate määrata kuni 165 esiasetust, programmeerida kuni 8 seadistatavat tuuri üldpikkusega 400 s ja kuni 8 tuuri, varjata kuni 24 ala. Kaamerate panoraammonitooringu kiirus esiasetuste järgi liikudes võib olla kuni 350 /s. 63

65 KAAMERAD Mõõtmed Spetsifikatsioonid Mudel: STC-3904/2 STC-3902/2 STC-3905/2 Kaamera tüüp: «Päev/öö» Sensor: 1/4 CCD Sony ExView Pikslite arv (HxV): 752 x 582 Eraldusvõime: >480 TVL (värv. / m/v) IR filtri välja lülitamine: On Tundlikkus: 0.7 Lux/F1.4 värv 1.4 Lux/F1.4 värv 0,05 Lux/F1.4 m/v 0,01 Lux/F1.4 m/v Signaali-müra suhe: >50 db (AGC väljas) El. katik: Auto/Kaadrite talletamine Valge tasakaal: AWB/ATW/Outdoor/Indoor Optiline suurendus: 18х ( mm) 26х ( mm) 36х ( mm) Digitaalne suurendus 12х Sünkroniseerimine: Sisemine/üle võrgu Liidesed: RS-485 Toide: AC 24V Tarbitav võimsus: 18 W; 36 W (välikorpusaga STB-C103) Kaitse tugevus (IP): IP66 (välikorpusaga STB-C103) Töötemperatuuri vahemik: C C (välikorpusaga STB-C103) Kaal: 1.9 kg Tarvikud STT-CN3R1 STB-C103 STB-C101 STB-C105 STB-C104 STB-C106 STB-C107 STB-C108 STB-C109 Süsteemne klaviatuur (täielik, kaasa arvatud telemeetria VARIABLE SPEED); juhthoob; sisseehitatud LCD-kuvar (tekstiline); RS-485 (PELCO-D/P), kuni 255 kaamera juhtimine. Videoregistraatorite (STR- 0484/0485/0884/0887/1684/1687) juhtimine; toide 12 (DC). Välikorpus kuppelkaamerate jaoks; (IP66) välispaigaldus, seinakonsool on komplektis, läbipaistev plafoon. Adapter lakke kinnitamiseks (ripplagi) STC-3902/3904/3905 jaoks. Laekonsool. Seinakonsool. Seinakonsool. Adapter kinnitamiseks välisele nurgale. Adapter kinnitamiseks lakke STC-3902/3904/3905 jaoks. Adapter kinnitamiseks postile. 64

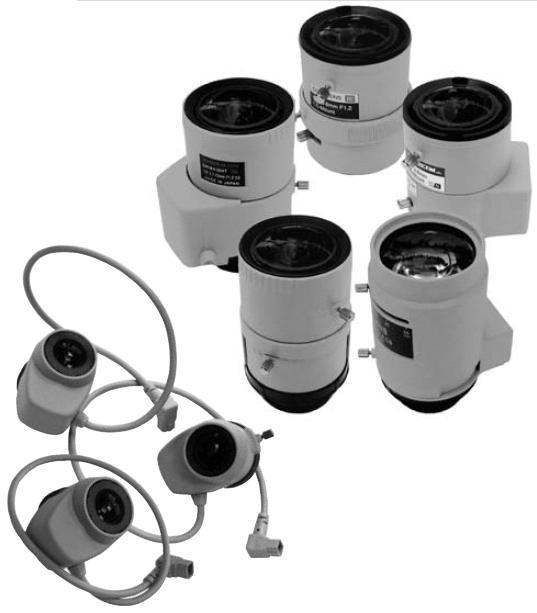

66 OBJEKTIIVID Smartec objektiivid Smartec fikseeritud fookuskaugusega ja suumobjektiivid. Lai valik IR-parandusega suumobjektiive: 2.7x, 4.4x, 11x Asfääriline optika Kõrge valgusläbivus Fookuskauguse kohandamise lai diapasoon Ülimadala dispersiooniga klaas Made in Japan Fikseeritud fookuskaugusega objektiivid On olemas kolm objektiivide varianti fookuskaugusega 2,8mm, 4mm ja 8mm, automaatse diafragmaga DC-drive (vooluga juhtimine). Kõiki mudeleid iseloomustavad eriti kompaktsed mõõtmed, mis kasutamisel koos väikesemõõtmeliste kaameratega võimaldab täita enamiku nõuetest videovalvesüsteemi minimaalsele mõjule hoonete sisekujundusele. Suumobjektiivid Tavaliste objektiivide kasutamisel tekib üldjuhul fookuse (fookuspunkti, koondamispunkti) hälbe probleem üleminekul nähtavalt spektrilt infrapunasesse spektrisse. Smartec objektiivides on see probleem kõrvaldatud, sellepärast võib neid soovitada päev/öö kaameratele. Pilt on alati selge - nii värvilises kui ka must-valges režiimis (IR filtri mehhaanilisel välja lülitamisel). Asfäärilised läätsed Objektiiv, milles kasutatakse sfäärilisi objektiive ei saa kindlustada kujutise ideaalset fookuseerimist. Sfäärilises objektiivis on läätsete grupp moonutuste kompenseerimiseks. Smartec asfääriliste objektiivide tootmisel kasutatakse poleerimise kordustäpsuse tehnikat, mis võimaldab saada paraboolse, ruut-, kuup-, polünominaalsete ja teiste funktsioonidega ette antud pinnaprofiile. Kiirdiafragma Suumobjektiivid on varustatud kiirdiafragmaga, mis kindlustab ava muutumise suures vahemikus alates F0,95 kuni F360, Avade selline hajumine võimaldab muuta objektiivi valgusläbivust reaalajas, mis teeb Smartec optika ideaalseks valikuks kasutamiseks laias valgustustingimuste diapasoonis. STL-3080DC objektiividel on eriti väike minimaalne suhteline ava F0,95 ja seda soovitatakse ülimadala valgustuse tingimuste jaoks. Fookuskauguse kohandamise lai diapasoon Smartec suumobjektiivid võimaldavad fikseerida fookuskaugusi suures vahemikus, mis lihtsustab objektiivi valikut ja annab rohkem vabadust kaamera paigalduskoha valikul. ED-klaas (Extra Low Dispersion) Tavalisest klaasist läätsete kasutamisel objektiivides on üsna raske saavutada värvimoonutuste vähendamist. Nii nähtavas kui ka infrapunases diapasoonis toimub teise järgu spektri laienemine ja pilt muutub ähmasemaks. Objektiivis Smartec STL-5055DC on see probleem lahendatud madala dispersiooniga ED-klaasist läätsete komplekti kasutamisega. 65

67 OBJEKTIIVID Objektiivid IR korrektsiooniga Asfäärilised objektiivid ED-klaas Fikseeritud fookuskaugusega objektiivide spetsifikatsioonid Mudel: STL-28FFDC STL-40FFDC STL-80FFDC Formaat 1/3 1/3 1/3 Konsool CS CS CS Fookuskaugus 2.8mm 4.0mm 8.0mm Apertuur F F F Vaatenurk (Hor.xVert.) 92 х х х27.7 Häälestus Fookus Manual Manual Manual Suurendus Ei ole Ei ole Ei ole Diafragma DC DC DC Mõõdud Ø30х33.7mm Ø30х33.7mm Ø30х33.7mm Mass 50 g 50 g 50 g Suumobjektiivide spetsifikatsioonid Mudel: STL-3080 STL-3080DC STL-2712 STL-2712 DC STL-5055DC* Formaat 1/3 1/3 1/3 Konsool CS CS CS Fookuskaugus 3-8mm mm 5-55mm Apertuur F1.4-sul. F F1.2-sul F F Vaatenurk (Hor.xVert.) 92.9 х х х х х х3.6 Häälestus Fookus Manual Manual Manual Manual Manual Suurendus Manual Manual Manual Manual Manual Diafragma Manual DC Manual DC DC Mõõdud 44х39х47mm 46.3х39х47mm 50х39х57mm 42х50х64mm Mass 45 g 64 g 72 g 93 g * ilma infrapunase korrektsioonita 66

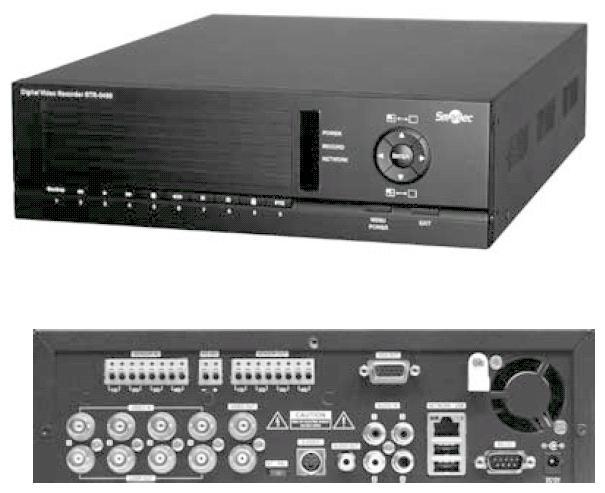

68 VIDEOREGISTRAATORID STR kanaline videoregistraator Pakkimisalgoritm MPEG-4 Kompaktne korpus Sisseehitatud HDD, 1 lisa HDD paigaldamise võimalus Salvestamise kiirus kuni 100 pilti/s Salvestamise eraldusvõime kuni 704x576 pikslit 4 läbiva kanaliga komposiitset videosisendit Videoväljundid monitori jaoks: 1 BNC, 1 S-Video, 1 Spot Salvesti hetkeseisu diagnoosimine (protokoll S.M.A.R.T.) Varukoopia peegelsalvestamise funktsioon Videolõigu otsing aja, kalendri, sündmuse järgi Salvestamine: häire, eelhäire, liikumine, sündmus Ühendamine võrku 10/100BaseT Ethernet või modemi kaudu 2 USB porti Toetab juhtivate tootjate telemeetria protokolle USB-hiirega juhtimise tugi Tarkvara kaugvideovalve jaoks Liidesed RS-232, RS-485 IR kaugjuhtimispult Videoregistraator STR-0485 võimaldab üheaegselt teostada video salvestamist, taasesitust ja video edastamist läbi võrgu. Salvestusparameetrid, sealhulgas eraldusvõime, häälestatakse eraldi igale kanalile. Operaatori töö lihtsustamiseks on ette nähtud videolõigu otsingu algoritmid aja, sündmuse, kalendri (sh graafilises režiimis) järgi. STR-0485 tarnitakse kompaktses ergonoomilises korpuses. Tänu oma tehnilistele omadustele, võib ta saada ideaalseks lahenduseks väivälikorpusele videovalve süsteemidele tõsiste nõuetega salvestuse töökindluse/kvaliteedi kohta. Videoregistraatorit on mugav juhtida USB porti ühendatud arvutihiirega. Videosalvestuse puutumatus S.M.A.R.T. protokolli toetus võimaldab pidevalt jälgida salvestamist teostatavate kõvaketaste hetkeseisundit. Juhul kui salvesti töö võib olla häiritud (ülekuumenemine või rike), siis süsteem hoiatab aegsasti operaatorit ja see aitab vältida väärtuslike andmete kaotsiminekut. Lisaks võib videoregistraator töötada peegelsalvestamise režiimis, paralleelselt käimasoleva salvestusega teostatakse varukoopia salvestamine teisele kõvakettale. Telemeetria ja integratsioon ATM / POSterminalidega Läbi liideste RS-232, RS-485 saab videoregistraatorilt teostada pöördkaamerate kaugjuhtimist või ühendumist POS/ATM terminalidega. STR-0485 toetab pöördkaamerate juhtimist esipaneelil asuvate nuppude abil. POS/ATM terminalist saadud tekstilist informatsiooni võib kasutada videolõigu otsingu parameetrina. Kaug-videovalve STR-0485 tarnekomplektis on tarkvara Client, tänu millele saab vaadata pilti videoregistraatorilt kaugjuhitavalt, igalt võrku ühendatud arvutilt. Kättesaadavad on kõik funktsioonid, mis on vajalikud elava video ja salvestiste läbivaatuseks. Kui vaadata pöördkaameralt saabuvat videot, siis te saate kasutada mugavaid vahendeid telemeetria juhtimiseks. Samuti on olemas võimalus võtta ühendust videoregistraatoriga STR-0485 standardse veebilehitsejaga. 67

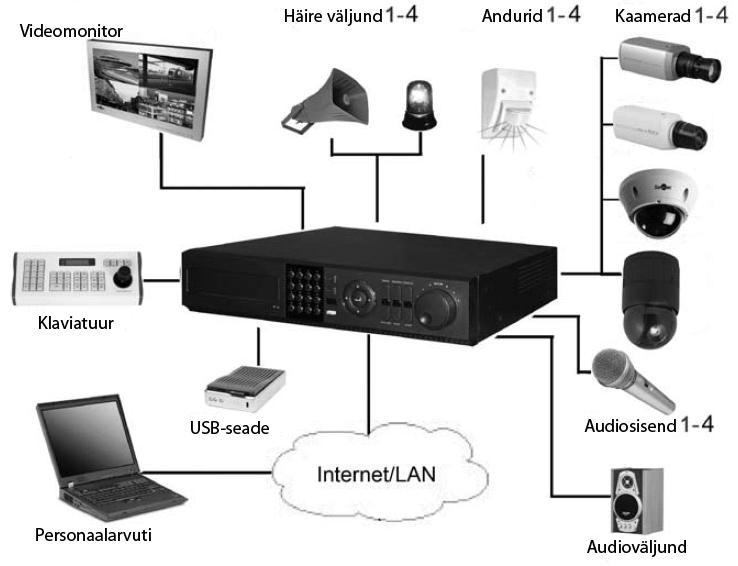

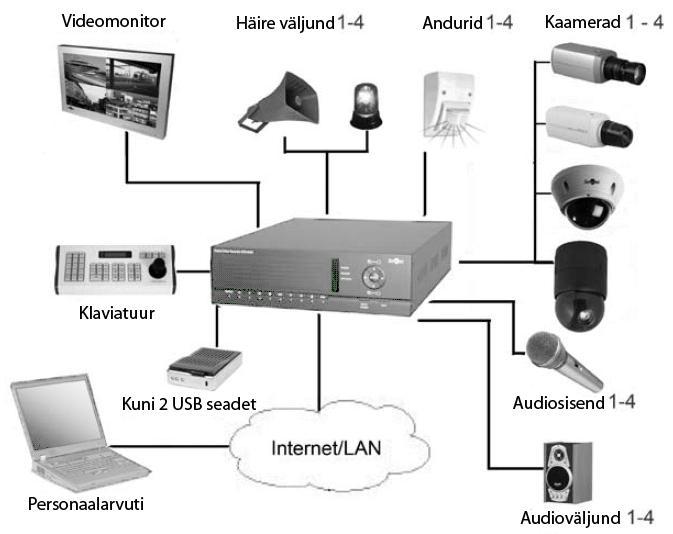

69 VIDEOREGISTRAATORID Ühendamise tüüpskeem Spetsifikatsioonid Mudel: Operatsioonisüsteem: Pakkimisalgoritm: Kaamerate videosisendid: Monitoride videoväljundid: Audiosisendid/audioväljundid: Häire sisendid/väljundid: Eraldusvõime (salvestamine): Salvestamise kiirus: Salvestamine: Otsing: HDD tüüp/arv: USB: Pöördkaamerate juhtimine: Juhtimisliidesed: Võrguliides: IR-kaugjuhtimispult: Toide: Mõõdud: Mass: Tarvikud STT-CN3R1 STR-0485 Embedded OS MPEG-4 4хBNC läbiva kanaliga 1 BNC; 1 S-Video; 1 VGA; 1 Spot-monitori lisa BNC-väljund 4 sis./1 väl. 4 sis./4 väl. 704x576 piks. (Kõrg) 704x288 piks. (Keskmine) 352x288 piks. (Standartne) 100 kujutist/s (352x288 piks.) 50 kujutist/s (704x288 piks.) 25 kujutist/s (704x576 piks.) Pidev, graafiku alusel, häire korral, eelhäire, sündmuse korral, liikumise korral Kuupäeva/aja järgi, kalendri järgi, sündmuse korral, liikumise korral, häire korral 1 sisseehitatud IDE HDD (Komplektis); 1 lisa HDD paigaldamine 2 USB (arhiveerimiseks USB CD-RW, USB HDD, USB Flash drive) Nupud esipaneelil; üle võrgu TARKVARA Client abil RS-232, RS /100 Mbit/s Ethernet ; maks. 25 kujutist/s; TARKVARA CLIENT komplektis (video otsimine, häälestamine, vaatamine) Komplektis DC 12V adapterilt (Komplektis) 277x80x315mm 4.5 kg Süsteemne klaviatuur (täielik, kaasa arvatud telemeetria VARIABLE SPEED); juhthoob; sisseehitatud LCD-kuvar (tekstiline); RS-485 (PELCO-D/P), kuni 255 kaamera juhtimine. Videoregistraatorite (STR- 0484/0485/0884/0887/1684/1687) juhtimine; toide 12 (DC). 68

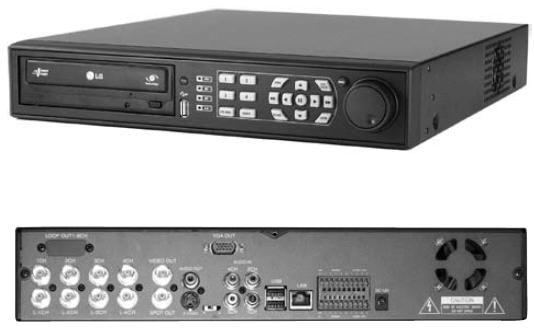

70 VIDEOREGISTRAATORID STR kanaline videoregistraator Salvestamise kiirus kuni 100 pilti/s (720x288) Pakkimisalgoritm MPEG-4 Salvestamise eraldusvõime kuni 720x576 pikslit Sisseehitatud 250 GB HDD, 1 lisa HDD paigaldamise võimalus 4 kanali helisalvestis Videoväljundid monitori jaoks: 1 VGA, 1 S-Video, 1 Main BNC, 1 Spot BNC Salvesti hetkeseisu diagnoosimine (protokoll SMART) Sisseehitatud D-RW Network client RMS 1 USB port PTZ-kaamerate juhtimine RS-485 abil IR kaugjuhtimispult Videoregistraator STR-0484 võimaldab üheaegselt teostada video salvestamist, elava video taasesitust ja video edastamist läbi võrgu. Salvestusparameetrid, sealhulgas eraldusvõime, häälestatakse eraldi igale kanalile. Operaatori töö lihtsustamiseks on ette nähtud videolõigu otsingu algoritmid kuupäeva, aja, sündmuse järgi. Tänu oma tehnilistele omadustele, võivad need videoregistraatorid saada ideaalseks lahenduseks väivälikorpusele ja keskmise suurusega videovalve süsteemidele tõsiste nõuetega salvestuse töökindluse/kvaliteedi kohta. STR-0484 on varustatud infrapuna kaugjuhtimispuldiga, millel on dubleeritud esipaneeli nupud. Videoregistraatorit on samuti mugav juhtida USB porti ühendatud arvutihiirega. Kiirsalvestus STR-0484 on võimeline teostama videosignaalide salvestamist reaalajas 4 kaameralt (igal kaameral 25pilti/s) suure eraldusvõimega igal kanalil (720х288). Eriti kõrge kvaliteedi tagamiseks võib valida eraldusvõime D1 (720x576) iga kanali jaoks. Telemeetria STR-0484 toetab pöördkaamerate juhtimist esipaneeli nuppude või IR kaugjuhtimispuldi abil. Kaameraid võib juhtida kas vahetult videoregistraatorilt või kaugjuhitavalt tarkvara RMS abil. Juhtimine toimub kasutajaliidese RS- 485 abil. Videosalvestuse puutumatus S.M.A.R.T. protokolli toetus võimaldab pidevalt jälgida salvestamist teostatavate kõvaketaste hetkeseisundit. Juhul kui salvesti töö võib olla häiritud (ülekuumenemine või rike), siis süsteem hoiatab aegsasti operaatorit ja see aitab vältida väärtuslike andmete kaotsiminekut. Kaug-videovalve STR-0484 tarnekomplektis on tarkvara RMS, tänu millele saab vaadata pilti videoregistraatorilt kaugjuhitavalt, igalt võrku ühendatud arvutilt. Kättesaadavad on kõik funktsioonid, mis on vajalikud elava video ja salvestiste läbivaatuseks. Teostub kaugprogrammeerimine. RMS on ühiseks tarkvaraks nii STR-0484 kui ka 8- ja 16- kanaliste videoregistraatorite STR-0884/1684 jaoks. Kaugjuurdepääsu videoregistraatoritele võib teostada veebilehitsejaga. 69

71 VIDEOREGISTRAATORID Ühendamise tüüpskeem Spetsifikatsioonid Mudel: STR-0484 Operatsioonisüsteem: Embedded Linux Pakkimisalgoritm: MPEG-4 Kaamerate videosisendid: 4хBNC Monitoride videoväljundid: 1 BNC; 1 VGA; 1 S-VHS, 1 Spot Audiosisendid/audioväljundid: 4 sis./1 väl. Häire sisendid/väljundid: Sis.: 4 kuiva kontakti; väl.: 4 releeväljundit Eraldusvõime (salvestamine): 720х576 piks., 720х288 piks., 352х288 piks. 100 kujutist/s (352x288 piks.) Salvestamise kiirus: 100 kujutist/s (720x288 piks.) 50 kujutist/s (720x576 piks.) Salvestamine: Käsitsi, graafiku alusel, sündmuse korral, erakorraline salvestamine HDD tüüp/arv: 1 sisseehitatud HDD 250 GB (Komplektis); paigaldamine1 lisa HDD DVD-RW: Sisse ehitatud USB: 1 USB (esipaneel) Pöördkaamerate juhtimine: Nupud esipaneelil; IR-pult; üle võrgu tarkvara RMS abil Juhtimisliidesed: RS /100 Mbit/s Ethernet; tarkvara RMS komplektis (video Võrguliides: otsimine, häälestamine, vaatamine); juurdepääs läbi internetilehitseja IR-kaugjuhtimispult: Komplektis Töötemperatuuri vahemik: C, 20-80% Toide: DC 12V (adapter Komplektis) Mõõdud: 360x450x70mm Kaal: 4.3 kg Tarvikud STT-CN3R1 Süsteemne klaviatuur (täielik, kaasa arvatud telemeetria VARIABLE SPEED); juhthoob; sisseehitatud LCD-kuvar (tekstiline); RS-485 (PELCO-D/P), kuni 255 kaamera juhtimine. Videoregistraatorite (STR- 0484/0485/0884/0887/1684/1687) juhtimine; toide 12 (DC). 70

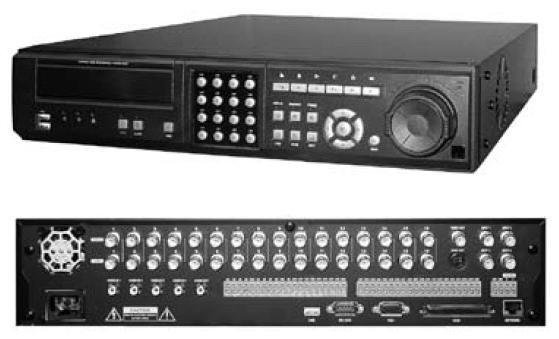

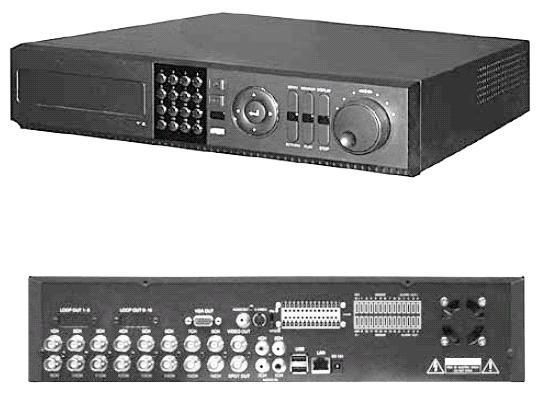

72 VIDEOREGISTRAATORID STR-0884/ ja 16- kanalised videoregistraatorid Salvestamise kiirus kuni 200 pilti/s Pakkimisalgoritm MPEG-4 Salvestamise eraldusvõime kuni 720x576 pikslit Sisseehitatud 250 GB HDD, 2 lisa HDD paigaldamise võimalus 4 kanali helisalvestis Videoväljundid monitori jaoks: 1 VGA, 1 S-Video, 1 Main BNC, 1 Spot BNC Salvesti hetkeseisu diagnoosimine (protokoll S.M.A.R.T.) Integreeritud DVD-Writer Network client RMS 3 USB porti USB-hiirega juhtimise tugi PTZ-kaamerate juhtimine RS-485 abil IR kaugjuhtimispult Jog-Shuttle Videoregistraatorid STR-0884 ja STR-1684 võimaldavad üheaegselt teostada video salvestamist, elava video taasesitust ja video edastamist läbi võrgu. Salvestusparameetrid, sealhulgas eraldusvõime, häälestatakse eraldi igale kanalile. Operaatori töö lihtsustamiseks on ette nähtud videolõigu otsingu algoritmid kuupäeva, aja, sündmuse järgi. Tänu oma tehnilistele omadustele, võivad need videoregistraatorid saada ideaalseks lahenduseks väivälikorpusele ja keskmise suurusega videovalve süsteemidele tõsiste nõuetega salvestuse töökindluse/kvaliteedi kohta. STR-0884 ja STR-1684 on varustatud infrapuna kaugjuhtimispuldiga, millel on dubleeritud esipaneeli nupud. Videoregistraatorit on samuti mugav juhtida USB porti ühendatud arvutihiirega. Kiirsalvestus STR-0484 ja STR-1684 on võimelised teostama vastavalt 8 ja 16 videokanali salvestamist kiirusega 200 k/s (CIF), mis võimaldab edaspidi detailselt läbi vaadata arhiiveeritud videomaterjali. Salvestuse kõrge kvaliteedi tagamiseks võib valida eraldusvõime 2CIF või D1 individuaalselt iga kanali jaoks. Telemeetria STR-0484 ja STR-1684 toetavad pöördkaamerate juhtimist esipaneeli nuppude või IR kaugjuhtimispuldi abil. Kaameraid võib juhtida kas vahetult videoregistraatorilt või kaugjuhitavalt tarkvara RMS abil. Juhtimine toimub kasutajaliidese RS-485 abil. Videosalvestuse puutumatus S.M.A.R.T. protokolli toetus võimaldab pidevalt jälgida salvestamist teostatavate kõvaketaste hetkeseisundit. Juhul kui salvesti töö võib olla häiritud (ülekuumenemine või rike), siis süsteem hoiatab aegsasti operaatorit ja see aitab vältida väärtuslike andmete kaotsiminekut. Kaug-videovalve STR-0484 ja STR-1684 tarnekomplektis on tarkvara RMS, tänu millele saab vaadata pilti videoregistraatorilt kaugjuhitavalt, igalt võrku ühendatud arvutilt. Kättesaadavad on kõik funktsioonid, mis on vajalikud elava video ja salvestiste arhiivi läbivaatuseks. Teostub STR ja STR-1684 kaugprogrammeerimine. Peale selle on võimalik kaugjuurdepääs videoregistraatoritele veebilehitsejaga. 71

73 VIDEOREGISTRAATORID Ühendamise tüüpskeem Spetsifikatsioonid Mudel: STR-0884 STR-1684 Operatsioonisüsteem: Embedded Linux Pakkimisalgoritm: MPEG-4 Kaamerate videosisendid: 8хBNC 16xBNC Monitoride videoväljundid: 1 BNC; 1 VGA; 1 S-VHS, 1 Spot Audiosisendid/audioväljundid: 4 sis./1 väl. Häire sisendid/väljundid: Sis.: 8 kuiva kontakti Sis.: 16 kuiva kontakti Väl.: 4 relee väljund Väl.: 4 relee väljund Eraldusvõime (salvestamine): 720х576 piks., 720х288 piks., 352х288 piks. 200 kujutist/s (352x288 piks.) Salvestamise kiirus: 100 kujutist/s (704x288 piks.) 50 kujutist/s (720x576 piks.) Salvestamine: Käsitsi, graafiku alusel, sündmuse korral, erakorraline salvestamine HDD tüüp/arv: 1 sisseehitatud SATA HDD 250 GB (Komplektis) 2 lisa HDD paigaldamine DVD-RW: Sisse ehitatud USB: 3 USB (neist1 esipaneelil) Pöördkaamerate juhtimine: Nupud esipaneelil; IR-pult; üle võrgu tarkvara RMS abil Juhtimisliidesed: RS /100 Mbit/s Ethernet; tarkvara RMS komplektis (video Võrguliides: otsimine, häälestamine, vaatamine); juurdepääs läbi internetilehitseja IR-kaugjuhtimispult: Komplektis Töötemperatuuri vahemik: C, 20-80% Toide: DC 12V (adapter on komplektis) Mõõdud: 420x440x90mm Kaal: 5.4 kg Tarvikud STT-CN3R1 Süsteemne klaviatuur (täielik, kaasa arvatud telemeetria VARIABLE SPEED); juhthoob; sisseehitatud LCD-kuvar (tekstiline); RS-485 (PELCO-D/P), kuni 255 kaamera juhtimine. Videoregistraatorite (STR- 0484/0485/0884/0887/1684/1687) juhtimine; toide 12 (DC). 72

74 VIDEOREGISTRAATORID STR-1681/ kanalised videoregistraatorid Salvestamise kiirus kuni 200 pilti/s STR jaoks ja kuni 400 pilti/s STR-1682 jaoks Sisseehitatud 250 GB HDD, 2 lisa HDD paigaldamise võimalus Tarkvara RAS+ täisfunktsionaalseks juhtimiseks üle Ethernet Integreeritud DVD-RW Otsing kuupäeva/aja, kalendri, sündmuse, liikumise, häire, liikumise retrospektiivne otsing SCSI port arhiivi laiendamiseks 3 USB porti USB-hiirega juhtimise tugi Kuni 4 Spot-monitori ühendamine Salvesti hetkeseisu diagnoosimine (S.M.A.R.T.) 4 kanali helisalvestis Toetab juhtivate tootjate telemeetria protokolle Sündmustele reageerimise laiendatud süsteem Jog-Shuttle Videoregistraatorid STR-1681 ja STR-1682 sobivad ideaalselt Smartec pultidelt ühiselt juhitavate mitmekanaliliste videovalve jaotussüsteemide loomiseks. Tuginedes videoregistraatorite andmetele saab luua suuri territoriaalselt-hajutatud videovalve süsteeme ühise juhtimisega. Video salvestamine ja arhiveerimine Pakkimistehnoloogia MPEG-4 kindlustab kõrge pakkimistiheduse koefitsiendi kvaliteeti minimaalsete kadudega. Videoregistraatorid teostavad 16 video- ja 4 audiokanali sünkroonset salvestamist sisseehitatud kõvakettale ja näevad ette 2 täiendava kõvaketta paigaldamist. Salvestamiseks kättesaadava ruumi laiendamist teostatakse läbi SCSI pordi. Video/audio arhiveerimine on võimalik sisseehitatud DVD-RW, samuti välistele USB porti ühendatavatele salvestitele. Liikumisandur ja kaamera pimendamise/kinni katmise detektor Videoregistraatorites on realiseeritud täisfunktsionaalne liikumisandur (256 rakku) koos võimalusega individuaalse häälestusega tundlikkust ja objekti suurust nii päevases kui ka öises režiimis, samuti kaamera pimendamise/kinni katmise detektor. Liikumisandur kindlustab video retrospektiivse analüüsi, kui on vaja realiseerida otsing arhiivis ainult pildi üksikute fragmentide järgi. Videosalvestuse puutumatus S.M.A.R.T. protokolli toetus võimaldab pidevalt jälgida salvestamist teostatavate kõvaketaste hetkeseisundit. Juhul kui salvesti töö võib olla häiritud (ülekuumenemine või rike), siis süsteem hoiatab aegsasti operaatorit ja see aitab vältida väärtuslike andmete kaotsiminekut. Telemeetria STR-1681/1682 toetab pöördkaamerate juhtimist esipaneeli nuppude või IR kaugjuhtimispuldi abil. Kaameraid võib juhtida kas vahetult videoregistraatorilt või kaugjuhitavalt tarkvara RAS+ abil. Juhtimine toimub kasutajaliideste RS-232, RS-485 abil. Kaughaldustarkvara RAS+ Videoregistraatori kaughaldus tarkvara on tarnekomplektis ja ette nähtud: - Jooksva video kaugmonitooring - Video kaugotsing ja taasesitus arhiivist STR- 1681/1682 (kuupäev/kellaaeg/sündmus) - Videoregistraatorite seisundi kontroll ja teavitamine staatuse kohta - Saada teateid sündmuste kohta, mis toimuval videoregistraatori paigaldamiskohal - Kaugvideoregistraatorite täielik programmeerimine, sealhulgas sisemise tarkvara ajastamine - Video kaugmonitooring mitmelt STR samal ajal, kasutades objektide 3D-kaarte - Samaaegne ühendamine mitme videoregistraatoriga. - WebGuard funktsiooni tugi tagab juurdepääsu videoregistraatorile STR-1681 läbi veebilehitsejaga ilma RAS+ installimiseta. 73

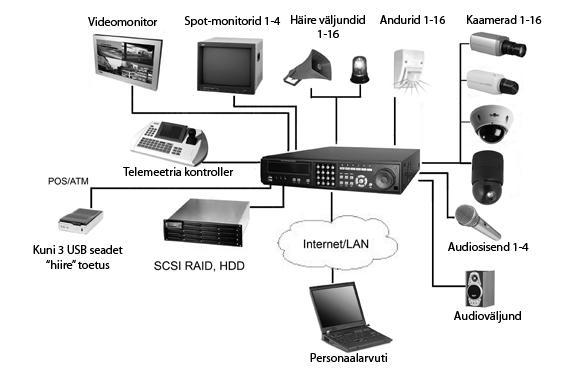

75 VIDEOREGISTRAATORID Ühendamise tüüpskeem Spetsifikatsioonid Mudel: STR-1681 STR-1682 Pakkimisformaat: MPEG4-ASP Eraldusvõime: CIF; 2CIF; D1 Taasesituse ja salvestamise kiirus: 200 kujutist/s (352x288) 100 kujutist/s (720x288) 50 kujutist/s (720x288) 400 kujutist/s (352x288 piks.) 200 kujutist/s (720x288 piks.) 100 kujutist/s (720x288 piks.) Videosisendid: 16хBNC koormuse autohäälestusega, läbiva kanaliga Väljundid monitori jaoks: 1хBNC, 1хSVHS, 1хVGA, 4хSpot (BNC) Audiosisendid: 4 lineaarset sisendit RCA Audioväljundid: 1 lineaarne väljund RCA Salvestusrežiimid: Pidev, graafiku alusel, häire korral, eelhäire, sündmuse korral, liikimise korral, režiim «Paanika» Otsingu režiimid: Kuupäeva/aja järgi, kalendri järgi, sündmuse korral, liikumise korral, häire korral, liikumise retrospektiivne otsing Kaugjuhtimine: RS-485/RS-232 Häiresisendid: klemmiplaat 16 vedrustatud kontaktiga Häireväljundid: klemmiplaat 16 vedrustatud kontaktiga Sisemine summer: 80 db 10 sm kaugusel RS-485: Klemmiplaat RS-232С: DB9 (P) Võrguühendus: 10/100 Mbit/s Ethernet (RJ-45) USB-port: 3х USB 2.0 Põhisalvesti: EIDE HDD (kuni 3 tk.), summaarselt kuni 3 ТB Reservsalvestid: Sisemine DVD-RW, USB HDD, USB CD-RW, USB Flash drive, SCSI HDD (RAID) Toitepinge: V AC, 50/60 Hz Maksimaalselt tarbitav võimsus: 150 W Töötemperatuuri vahemik: C, 0-90% Mõõdud: 430x88x430mm Kaal: 7.4 kg Tarvikud STT-2404CEP STT-2404CZP Süsteemne klaviatuur; juhthoob; makroklahvid, sisseehitatud LDC-kuvar (videomonitor, 1 BNC videosisend ); RS-485; kuni 64 (255) kaamera juhtimine; Videoregistraatorite juhtimine; võimalik konfiguratsioon 1 Master/3 Slave; adapter AC 220V /DC 12V on komplektis. Süsteemne klaviatuur; juhthoob, sisseehitatud LCD-kuvar (tekstiline); RS-485, kuni 32 kaamera juhtimine; Videoregistraatorite juhtimine; võimalik konfiguratsioon 1 Master/1 Slave (STT-2404CZP); adapter AC 220V /DC 12V on komplektis. 74

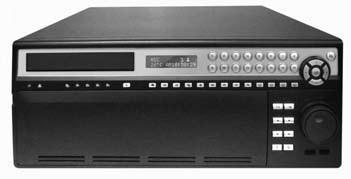

76 VIDEOREGISTRAATORID STR kanalised videoregistraator REAL-TIME 16. videokanali salvestamine reaalajas 400 pilti/s eraldusvõimega 2CIF 16 audiokanalit Video üheaegne salvestus, taasesitus, jooksev vaatlemine, arhiveerimine ja edastamine üle võrgu Salvestamine: alaline, häire korral, liikumise korral, eelhäire korral, erakorraline Mitmesugused video otsingumootorid Liikumise retrospektiivne otsing Mahajäetud esemete detektor ja pimendamise detektor Võimalus paigaldada 4 HDD Sata-I kuumasendusega SCSI port arhiivi laiendamiseks Integreeritud DVD-RW 3 USB porti Põhiekraan - 1 BNC, 1 S-Video, 1 VGA 4 Spot-monitoride väljundit Jog Shuttle Täielik haldamine üle võrgu tarkvara RAS+ abil Laiendatud enesediagnostika, S.M.A.R.T. tehnoloogia kasutamisega Kasutajaliidesed RS232/485 IR kaugjuhtimispult komplektis Sündmustele reageerimise laiendatud häälestamise süsteem Kasutajate volituste paljutasemeline häälestamise süsteem Video ja heli salvestamine reaalajas STR-1690 võimaldab sünkroonselt salvestada 16 video- ja 16 audiokanalit reaalajas - 25 pilti./s igal kanalil. Seejuures kindlustatakse eriti kõrge salvestatud piltide kvaliteet - horisontaalne eraldusvõime on umbes 500 TVL. Kõvaketaste kuum vahetus Tänu SATA liidese toele ja kõvaketaste jaoks 4 kiiresti eemaldatava sektsiooni olemasolule võimaldab videoregistraator operatiivselt vahetada kõvakettaid ilma toidet välja lülitamata. Igat ühte kõvaketastest saab kasutada nii pidevaks (põhiliseks) salvestamiseks kui ka põhisalvestisest eraldi vahemike arhiivi loomiseks. Kasutamiseks süsteemides äärmiselt kõrgete nõuetega videoregistraatorite turvalisuse tasemele näeb videoregistraator ette peegelsalvestamise võimaluse samaaegne salvestamine korraga kahele kõvakettale. Salvestamiseks kättesaadava ruumi laiendamist teostatakse läbi SCSI pordi. Video/audio arhiveerimine on võimalik sisseehitatud DVD-RW, samuti välistele USB porti ühendatavatele salvestitele. Liikumisandur ja kaamera pimendamise/kinni katmise, mahajäetud esemete detektor Nagu ka videoregistraatorites STR-1681/1682 on STR-1690 realiseeritud täisfunktsionaalne liikumisandur, sealhulgas video retrospektiivse analüüsi ja kaamera pimendamise/kinni katmise detektor. Peale selle on operaatoril maha jäetud (kadunud) esemete otsimiseks võimalus määrata alasid, mille piires on vaja teostada otsing, ajavahemikku, tundlikkust ja muid näitajaid. Videosalvestuse puutumatus S.M.A.R.T. protokolli toetus võimaldab pidevalt jälgida salvestamist teostatavate kõvaketaste hetkeseisundit. Juhul kui salvesti töö võib olla häiritud (ülekuumenemine või rike), siis süsteem hoiatab aegsasti operaatorit ja see aitab vältida väärtuslike andmete kaotsiminekut. Kaugjuhtimine ja telemeetria Läbi RS-232, RS-485 võib teostada videoregistraatori kaugjuhtimist Smartec pultide abil, pöördkaamerate juhtimist videoregistraatorilt või ühendumist ATM/POS terminalidega. Kaughaldus tarkvara RAS+ Videoregistraatori kaughaldus tarkvara on tarnekomplektis. RAS+ funktsionaalsete võimalustega saab tutvuda järgmisel lehel. WebGuard funktsiooni tugi tagab juurdepääsu videoregistraatorile STR-1690 läbi veebilehitsejaga ilma RAS+ installimiseta. 75

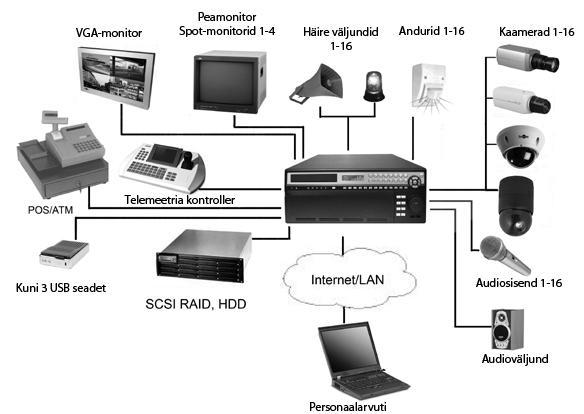

77 VIDEOREGISTRAATORID Ühendamise tüüpskeem Spetsifikatsioonid Mudel: STR-1690 Eraldusvõime: Komposiitne videoväljund: 720х576 piks.; VGA: 720х576 või 800х600 piks. Taasesituse kiirus: Real Time, 400 kujutist/s (720х288) Salvestamise kiirus: 400 kujutist/s (720х288); 200 kujutist/s (720х576) Videosisendid: 16хBNC, 1 V, 75 Ω, läbiva kanaliga 1хBNC, 1 V, 75 Ω Väljundid monitori jaoks: 1xSVHS (Y/C) 1xVGA (DB15) Spot-monitorid: 4xBNC, 1 V, 75 Ω Audiosisendid: 16xRCA, lineaarsed Audioväljundid: 1xRCA, lineaarne Häiresisendid: 16хTTL (НО/НЗ, progr.) Häireväljundid: 12xTTL («avatud kollektor», НО/НЗ, progr.); 4 relee väljundit Sisemine summer: 80 db (10 sm) Võrguühendus: 10/100BaseT Ethernet, RJ45 IR-port: POS/ATM RS-485: 2 porti, klemmiplaat RS-232С: 2xDB9 (P) Ultra Wide SCSI: 1xUltra2 (80 MB/s) USB-port: 3xUSB Põhisalvesti: Kuni 4 asendatavat HDD SATA asendatavat HDD SATA; HDD või RAID, SCSI juurde Reservsalvestid: lülitatavad; sisseehitatud DVD-RW; USB HDD, CD-RW või Flash Toitepinge: V AC Tarbitav võimsus: 150 W Töötemperatuuri vahemik: C, 0-90% Mõõdud: 430х177х504mm Kaal: kg Tarvikud STT-2404CEP STT-2404CZP Süsteemne klaviatuur; juhthoob; makroklahvid, sisseehitatud LDC-kuvar (videomonitor, 1 BNC videosisend ); RS-485; kuni 64 (255) kaamera juhtimine; Videoregistraatorite juhtimine; võimalik konfiguratsioon 1 Master/3 Slave; adapter AC 220V /DC 12V on komplektis. Süsteemne klaviatuur; juhthoob, sisseehitatud LCD-kuvar (tekstiline); RS-485, kuni 32 kaamera juhtimine; Videoregistraatorite juhtimine; võimalik konfiguratsioon 1 Master/1 Slave (STT-2404CZP); adapter AC 220V /DC 12V on komplektis. 76

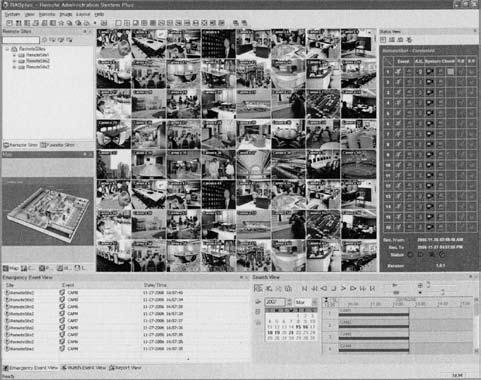

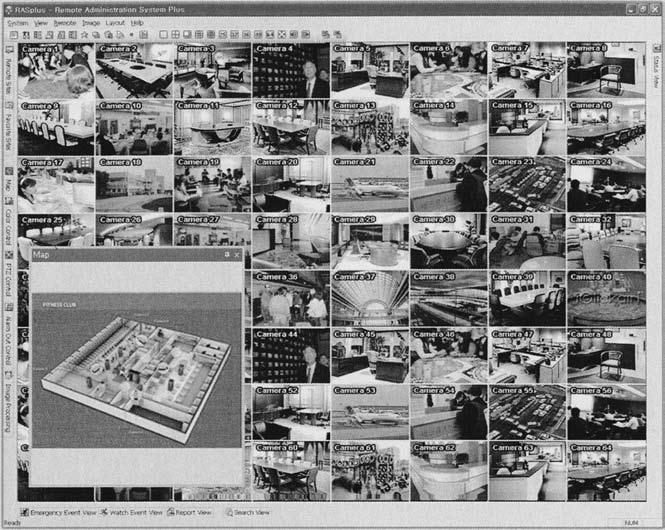

78 VIDEOREGISTRAATORID Tarkvara RAS+ Kaugadministreerimise tarkvara STR-1681/1682/1690 jaoks Jooksva video kaugmonitooring Video kaugotsing ja taasesitus arhiivist (kuupäeva/kellaaja/sündmuse järgi) Videoregistraatorite seisundi kontroll ja teavitamine staatuse kohta Teadete saamine videoregistraatori paigaldamiskohal toimuvate sündmuste kohta Kaugvideoregistraatorite täielik programmeerimine, sealhulgas sisemise tarkvara uuendamine Video kaugläbivaatus mitmelt STR- 1681/1682/1690 samaaegse objektide 3D-kaartide kasutamisega Samaaegne ühendus paljude videoregistraatoritega Intuitiivselt mõistetav venekeelne kasutajaliides Takvara RAS+ tarnitakse komplektis koos videoregistraatoritega STR-1681/1682/1690, Seda tarkvara on võimalik kasutada territoriaalselt hajutatud videovalve süsteemide tuumana selle seeria seadmete baasil videoregistraatorite täisfunktsionaalse juhtimise laiade võimalustega üle võrgu, video läbivaatust ja salvestamist. On võimalik pöörkaamerate telemeetriline juhtimine, häireväljundite juhtimine. RAS+ võimaldab samaaegselt ühendada paljude S1681/1682/1690 videoregistraatoritega. Võib teostada video läbivaatust virtuaalsetest videoregistraatoritest, mis kujutavad endast eelnevalt kindlaks määratud kanalite kogumit mitmest videoregistraatorist. Läbivaatus ja otsing RAS+ võimaldab teostada videoregistraatorile salvestatud video läbivaatamist, mis tahes kanalil, samuti teostada otsingut arhiivist kuupäeva/aja/sündmuse järgi, sealhulgas graafilises režiimis. Jooksva video monitooring RAS+ võimaldab teostada jooksva video kaugmonitooringut reaalajas nii täiekraani kui ka multiekraani režiimis 64 kanali samaaegse kuvamisega ning samuti jadarežiimis. Samaaegselt teostatakse videoregistraatorite hetkeseisu kontrolli ja vastu võttes neilt teateid sündmuste kohta vastava informatsiooni kuvamisega hetkeseisu paneelile ja sündmuse paneelile. MapEditor Programmi moodul MapEditor võimaldab objektide 3D kaartide loomist koos alluvate kaartide integratsiooniga. 3D-kaart on ette nähtud mitte ainult selleks, et selgelt näidata videovalve seadmete asukohta ruumis, vaid ka selleks, et luua seadmeid ühendavad loogilised seosed. Kaardid mugav vahend video vaatamiseks, videoregistraatorite juhtimiseks, häirete monitooringuks. 77

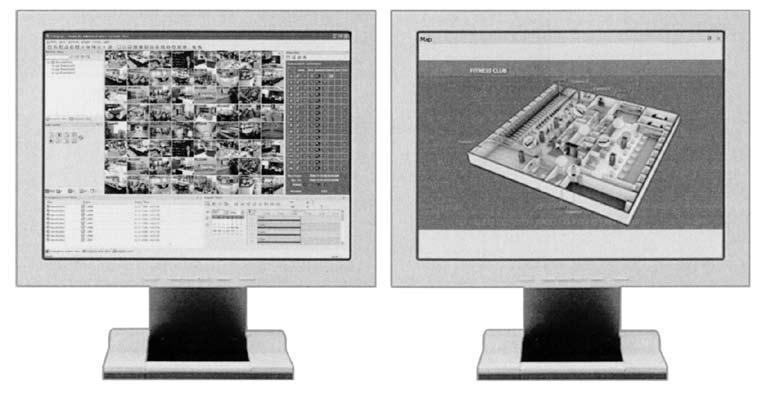

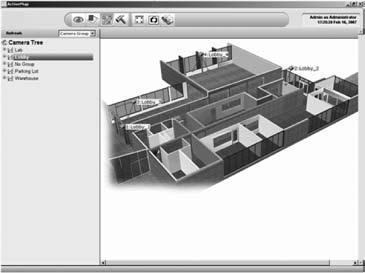

79 VIDEOREGISTRAATORID Täisekraanil komponeerimine interaktiivse kaardiga Kahe monitori ühendamine Süsteemsed nõuded Protsessor: Intel Pentium IV (Celeron), vähemalt 2.4 GHz RAM: 512 MB või rohkem Operatsioonisüsteem: Microsoft Windows XP või Vista Videokaart: AGP, mälu alates 8 MB (1024х768, 24 bit ja rohkem) 78

80 VIDEOREGISTRAATORID STR kanalised videoregistraator REAL-TIME 16 videokanali salvestamine reaalajas 400 k/s, eraldusvõimega D1 (720x576) Pakkimisalgoritm MPEG-4 4 sõltumatut multiekraanilist monitori väljundit (4 BNC, 1 VGA) Video üheaegne salvestus, taasesitus, jooksev vaatlemine, arhiveerimine ja edastamine üle võrgu Kuni 4 sisemist SATA HDD (2 teisaldatavat) Peegelsalvestus Arhiivi laiendamine kuni 27 TB, 8 kettamassiivi STG-ES juurdelülitamise arvelt Integreeritud DVD-RW Salvestamine: alaline, graafiku järgi, häire korral, liikumise korral, eelhäire korral, erakorraline Režiim «varjatud kaamera» Otsing: kuupäeva/aja, kalendri, sündmuste järgi, arukas otsing Täisfunktsionaalne kaughaldamise tarkvara VMS Kasutajaliides RS232/RS485 Juhtimine välistest STI-3X pultidest IR kaugjuhtimispult 4 helikanalit Audio kahepoolne ülekanne üle võrgu Kompromissitu kvaliteet ja salvestamiskiirus STR-1693 on võimelised reaalajas salvestama 16. kaamera videosignaali (igal kanalil 25 pilti/s) kõrge eraldusvõimega D1 iga kanali kohta (720x576). Tänu sellele on videoregistraatorite kasutamine perspektiivne objektidel eriti rangete nõuetega salvestuse kiiruse ja kvaliteedi kohta (pangad, kasiinod jne). Sõltumatud multiekraanilised väljundid STR-1693 ainulaadseks tunnuseks on 4 sõltumatu multiekraanilise väljundi olemasolu, millest igaühe kaudu saab vaadata videosid erinevatelt kaamerate gruppidelt (jooksva video ja arhiivi taasesituse läbivaatust). Sellisel viisil saab ühe videoregistraatoriga korraldada neli sõltumatut vaatlusposti võimalusega valida monitoril seda või teist gruppi multi-ekraani formaadis. Kettaruumi laiendamine STR-1693 toetab 4 SATA HDD, millest kaks on eemaldatavad. Arhiivi mahu edaspidine laienemine on võimalik kettamassiivide STG- ES juurdelülitamise arvelt, millest igaüks toetab 4 eemaldatavat kõvaketast SATA. Kettamassiivid summaarse mahuga kuni 27TB ühendatakse kaskaadselt videoregistraatori spetsiaalse gigabitise pordi külge. Lisaks võivad videoregistraator ja kettamassiivid töötada peegelsalvestamise režiimis, teostades informatsiooni dubleerimist valitud ketastele paralleelselt jooksva salvestamisega. Kaugjuhtimine ja telemeetria Läbi RS-232/485 võib Smartec puldi STI-3X abil teostada nii videoregistraatori kaugjuhtimist kui ka pöördkaamerate juhtimist. Mitme STI-3X ja mitme videoregistraatori STR-1693 kasutamisel on võimalus luua suuri polüfunktsionaalseid videovalve süsteeme. Videoinformatsiooni salvestamise ja otsimise režiimid STR-1693 võib teostada video pidevat või erakorralist salvestamist, samuti salvestamist graafiku järgi, liikumise korral, häire korral. Toetatakse salvestamist eelhäire (kuni 5 s) korral ja häirejärgset salvestamist (kuni 60 s). Video otsimine on võimalik: kuupäeva/kellaaja järgi, kalendri järgi (graafilises režiimis) või sündmuse protokolli järgi. Lisaks sellele on STR-1693 tarne komplekti kuuluva tarkvara VMS kasutamisel võimalik arukas otsing SmartSearch. Selle funktsiooni abil võib teostada otsingut liikumise järgi ainult teatud kasutaja poolt kindlaks määratud pildialal. 79

81 VIDEOREGISTRAATORID Informatsiooni kopeerimine Videoregistraatoris on sisseehitatud DVD-RW, mille abil võib arhiivist kopeerida huvipakkuvaid videolõike spetsiaalses formaadis. Koos videofragmendiga salvestatakse DVD peale meediaprogramm, mis võimaldab vaadata videoinformatsiooni mis tahes arvutist. Kaughaldus tarkvara VMS Videoregistraatori STR-1693 tarne komplekti kuulub täisfunktsionaalne tarkvara VMS kaugadministreerimise ja kaugmonitooringu jaoks. VMS funktsionaalsete võimalustega saab tutvuda lehekülgedel (81-82). Ühendamise tüüpskeem 80

82 VIDEOREGISTRAATORID Spetsifikatsioonid Mudel: STR-1693 Pakkimisalgoritm: MPEG-4 Kaamerate videosisendid: 16хBNC Monitoride videoväljundid: 4 BNC, 1 VGA Kvadrupleks: Sünkroonsed salvestamine, taasesitus, edastamine üle võrgu, kopeerimine Audiosisendid/audioväljundid: 4 sis./1 väl. Audio edastamine: Kahepoolne Häire sisendid/väljundid: 16/4 Eraldusvõime, piks.: 720х576, 720х288, 360х kujutist/s (360x288 piks.) Salvestamise kiirus: 400 kujutist/s (720x288 piks.) 400 kujutist/s (720x576 piks.) Kaadri keskmine suurus: KB Salvestamine: Pidev, graafiku alusel, häire korral, liikumise korral, tarkvara eelhäire, erakorraline salvestamine Salvestuse häälestatavad parameetrid: Eraldusvõime, framerate, pakkimise parameetrid Salvestamine häire korral: häire eelsalvestamine 5 s, häire järelsalvestamine 60 s Teavitamine sündmustest: Summer, häire väljund, sõnumi saatmine e-postile, häireakna avamine kõikide teiste akende peal 1 Sisseehitatud SATA HDD 250 GB (Komplektis); HDD tüüp/arv: 3 lisa HDD paigaldamine (2 statsionaarset ja 2 eemaldatavat HDD) Arhiivi laiendus: Kuni 8 kettamassiivi STG-ES tugi Juurdepääsu tasemed: Lokaalselt (administraator, 5 kasutajat), kaugtöö (administraator, 10 kaugkasutajat) Vesimärgid: On DVD-RW: Sisse ehitatud USB: 2 USB (esipaneel) Pöördkaamerate juhtimine: Nupud esipaneelil; IR-pult; üle võrgu tarkvara VMS abil Juhtimisliidesed: 2 х RS-232, 2 х RS /100 Mbit/s Ethernet; tarkvara VMS komplektis (täielik Võrguliides: administreerimine, video otsimine, häälestamine, vaatamine) Liikumisandur: 22х18 detektsiooni tsoone, 10 tundlikkuse nivood IR-pult: Komplektis Toide: AC 220V Tarbitav võimsus: 85 W (maks.), 60 W (norm.) Mõõdud: 445x388x88mm Kaal: g STR-1693 tagantvaade 81

83 VIDEOREGISTRAATORID STG-ES spetsifikatsioonid Mudel: HDD tüüp/arv: Failihaldus: Andmete edastusliides: Toide: Mõõdud: Kaal: STG-ES 4 SATA HDD («kuum» asendamine) Kaitse andmete kadumise eest avariikavälikorpususe korral Gigabitine port AC 220V 430x362x44mm 5000 g STG-ES tagantvaade Tarvikud STT-3X Süsteemne klaviatuurstr-1693 jaoks 82

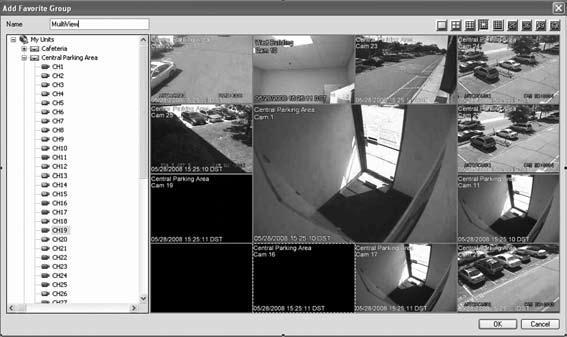

84 VIDEOREGISTRAATORID Tarkvara VMS Kaugadministreerimise tarkvara STR-1693 jaoks Kaks versiooni: VMS-Lite (komplektis) ja VMS-Pro (valikuline) Jooksva video kaugmonitooring 16 videoregistraatorist (VMS-Lite) ja 1024 videoregistraatorist (VMS-Pro) Video kaugotsing- ja taasesitus arhiivist: kalender / kuupäev / kellaaeg / sündmus Liikumise arukas otsing kindlaks määratud pildialal Kaugvideoregistraatorite täielik programmeerimine, sealhulgas sisemise tarkvara ajastamine Sündmuste monitooring Intuitiivselt mõistetav vene keelne kasutajaliides Multiekraaniline läbivaatus (samaaegselt kuni 64/256 kaamerat) Informatsiooni reservkopeerimine videoregistraatoritelt ajakava järgi PTZ kaamerate juhtimine Kasutajate kohaldatavad juurdepääsu õigused (volitused) Video läbivaatus ühe arvuti külge ühendatud 4 monitorilt (VMS-Pro) Objektide graafilised interaktiivsed kaardid (VMS-Pro) VMS kujutab endast täisfunktsionaalset videoregistraatorite STR-1693 haldamise ja monitooringu tarkvara. Toetab elava video läbivaatust koos sünkroniseeritud helisaatega, video otsingut ja taasesitust, STR-1693 kaugprogrammeerimist. Samuti teostatakse sündmuste kaugmonitooringut. Tarkvara VMS on saadaval kahes versioonis: VMS-Lite ja VMS-Pro. VMS-Lite tarnitakse tasuta komplektis iga videoregistraatoriga STR ja võimaldab kontrollida kuni 16 videoregistraatorit. VMS-Pro on kätte saadav valikuliselt ja võimaldab kontrollida kuni 1024 videoregistraatorit STR-1693 samuti võimaldab kasutajale rea täiendavaid funktsioone (interaktiivsed graafilised kaardid, multiekraanilised konfiguratsioonid). Jooksva video kaugmonitooring VMS-Lite võimaldab samaaegselt kuvada ekraanil kuni 64 videokanalit 16 kaugseadmelt STR-1693 reaalajas nii täisekraanilises kui ka multiekraanilises režiimis. Operaator võib mugavuseks luua virtuaalseid registraatoreid, mis kujutavad endast eelnevalt moodustatud kaamerate gruppi mitmelt videoregistraatorilt. Arukas otsing Üheks VMS eeliseks on liikumise retrospektiivse otsingu võimalus kindlaks määratud pildialal. Sellisel moel võib teostada liikumisega videolõikude otsingut isegi siis kui salvetust teostati pidevas režiimis ja ilma liikumisandurit kasutamata. Lihtsalt valida huvipakkuv kaamera, määrata kindlaks ajavahemik ja valida välja huvipakkuv pildiosa. Videoinformatsiooni reservkopeerimine Eriti tähtsate videolõikude garanteeritud säilivuse tagab reservkopeerimise võimalus ajakava järgi. Kindlaks võib määrata intervalli (päev/kellaaeg) ja arhiveerimise sageduse. Võimalik on videosalvestiste kopeerimine üksikutelt kaameratelt või üheaegselt kõikidelt kaameratelt. Graafilised interaktiivsed kaardid Tarkvara VMS-Pro võimaldab luua objektide interaktiivseid kaarte. Graafiline kaart võimaldab mitte ainult näitlikult kujutada videovalve seadmete asukohta objektil, vaid ka selleks, et luua seadmeid ühendavad loogilised seosed. Kaardid mugav vahend video vaatamiseks, videoregistraatorite juhtimiseks, häirete monitooringuks. 83

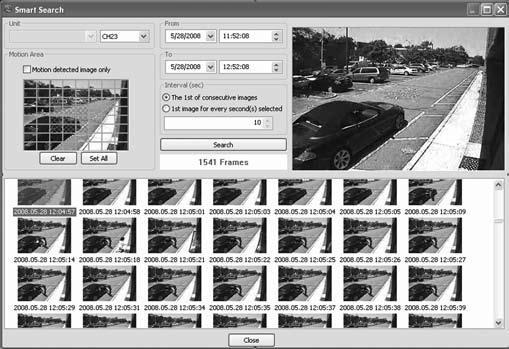

85 VIDEOREGISTRAATORID Tarkvaraversioon VMS-Lite VMS-Pro Videoregistraatorite arv Monitoride arv ühel arvutil 1 4 Graafilised kaardid Ei ole On Tarkvara tarnitakse Komplektis STR-1693 Valikuline Nõuded arvutile Minimaalne: Soovitatav: Protsessor: Intel Pentium IV, vähemalt3 Intel Core 2 Duo, 1.86 GHz GHz (Hyper Thread) (FSB GHz) RAM: 512 MB 2 GB Videokaart: 128 MB 256 MB Eraldusvõime 1280х х1024 HDD: Vähemalt1 GB Vähemalt1 GB Operatsioonisüsteem: Windows XP SP2 Windows XP SP2 Muu: DirectX 8.1 või uuem DirectX 8.1 või uuem 84

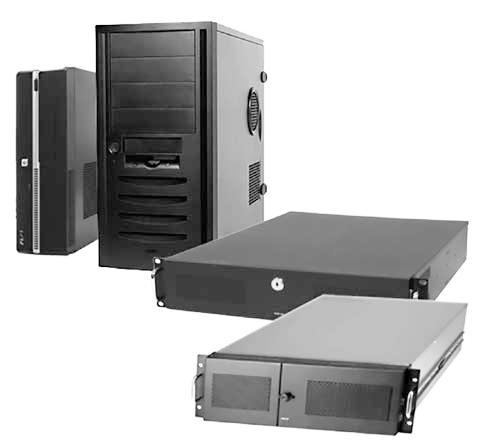

86 Kombineeritud digitaalsed Smartec videoregistraatorid PC platvormil. VIDEOREGISTRAATORID Kuni 32-analoog videosisendi toetus videosalvestuse kiirusega kuni 25 pilti/s igal kanalil Maksimaalselt 64 salvestamiskanalit süsteemile IP-kaamerate kasutamise korral Kättesaadavad on konfiguratioonid teostustes: Barebone, Desktop MidiTower, Rackmount 2U, 3U, 4U Videosalvestus: pidev, häire korral, liikumise korral, vastavalt graafikule Pöördkaamerate juhtimine Töötamine erinevate tootjate IPkaameratega, sealhulgas megapikslistega Pakkimisalgoritmid Delta, MPEG-4 Võimalus arvuti, sülearvuti, PDA ja mobiiltelefoni traadita ühendamiseks Väliste häireandurite ja valveseadmete ühendamine Kuni 16 audiokanali toetus Elektrooniliste plaanide toetus Korraga kuni 4 monitori ühendamine Kuni 8 HDD tugi, mahuga 1TB (Rackmount 3U, 4U) Smartec pakub professionaalseid digitaalseid videovalve ja -salvestuse süsteeme territoriaalselt hajutatud objektidele. Sõltuvalt konfiguratsioonist, toetab 4, 8, 12, 16 või 32 analoog videosisendit videosalvestuse kiirusega kuni 25 pilti/s iga kaamera jaoks (versioonis RT), audio/video salvestuskanalite üldarvu võib IP-kaamerate kasutamise korral suurendada kuni 64. Kättesaadavad on mitmesugused arvutipõhiste kombineeritud videoregistraatorite konfiguratsioonid teostustes: Barebone, Desktop MidiTower, Rackmount 2U, Rackmount 3U, Rackmount 4U. Videovalve ja salvestuse parameetrite häälestamine teostatakse sõltumatult iga kaamera jaoks. Süsteem võib videosalvestamist teostada pidevas ööpäevases režiimis, liikumise avastamisel kaitsealadel, mistahes juurdelülitatud häireanduri rakendumisel või eelnevalt sisestatud Valvegraafiku graafiku järgi. Videoregistraatorid toetavad robotiseeritud kuppelkaamerate kaugjuhtimise võimalust. Protokolli TCP/IP abil on videoarhiivi läbivaatus kättesaadav LAN/WAN igast punktist. Personaalarvuti, sülearvuti, PDA või mobiiltelefoni juhtmeta (Wireless) ühendamine teostatakse spetsiaalse tarkvara kasutamisega, mis on videovalvesüsteemi tarne komplektis. Täiendavate komponentide kasutamisega võivad videoregistraatorite valvefunktsioonid olla oluliselt laiendatud. Nii, näiteks spetsiaalsete kaartide paigaldamisel ja juurde lülitamisel lisanduvad videovalvesüsteemile häiresisendid valveandurite, releede jms juurde lülitamiseks ja häireväljundid, mille kaudu võib teostada turvasüsteemi praktiliselt iga täiturseadme (häire tuled, sireenid, värava avamise ajamid, tõkestid) kaugjuhtimist. Lisaks realiseerub Valvegraafiku funktsiooni kasutamisega nende või teiste seadmete automaatne rakendumine potentsiaalselt ohtliku olukorra tuvastamisel. Täiendavate audiokaartide paigaldamisel on võimalik organiseerida heli salvestamine valve all olevatel aladel. 85

87 VIDEOREGISTRAATORID Tarkvara NetStation Tarkvara NetStation koosneb serveri (VDR-S) ja kliendi (VDR-C) rakendustest ja võimaldab luua piiramatu kaamerate arvuga multiserverilisi konfiguratsioone. Tarkvara viimased versioonid kindlustavad ühiskasutuses oleva (tarkvara, mida saab kasutada mitu kasutajat korraga v kordamööda) režiimi, ühilduvad operatsioonisüsteemidega Windows 2000/XP Professional/2003/VISTA Professional, toetavad integratsiooni POS ja ATM terminaalidega, samuti objektide interaktiivseid kaarte (emap). Kõik videovalve arvutisüsteemid toetavad täisfunktsionaalse kaugadministreerimise võimalust üle võrkude b, g ja 802,3 mis tahes tüüpi ühenduse korral - alates modemist kuni traadita GPRS-ühenduseni. Videovalve robotiseeritud kuppelkaamerate kasutamisel teostatakse pöörlemise ja mastaabi häälestamise kaugjuhtimist reaalajas. Tarkvara NetStation põhiandmed Kaugvideovalve ja sünkroonitud audio kuulamine reaalajas Salvestatud video kaugläbivaatus ja kuulamine Täisfunktsionaalne kaugadministreerimine Video ja audio salvestamine IPkaameratest (sh megapikslistest) Süsteemi häiresisendite ja -väljundite kaugjuhtimise toetus Robotiseeritud kuppelkaamerate kaugjuhtimine Kuni 4 monitori samaaegne toetus: multiscreen, Spot, arhiivi läbivaatus; emap Graafiline arhiiviotsingu lehitseja, Snap- Shot režiim Analüütika: otsing arhiivis liikumise järgi Kettaruumi jooksva seisu monitooring reaalajas Deinterlacing Tarkvara toetab videovalve süsteemides kasutatavat videosignaali diferentsiaalse pakkimise algoritmi. Tegelikult kindlustatakse vastuvõetav töö kvaliteet videoarhiiviga isegi sel juhul, kui kasutatakse aeglast modemi või GPRS-ühendust. PocketPC tüüpi PDA ja mobiiltelefonide jaoks lisatakse tasuta Mobile Client, mis võimaldab kaugjuurdepääsu videovalve süsteemi videoarhiivile traadita ühenduse (Wireless) kaudu. See tarkvaraversioon võib olla paigaldatud praktiliselt igale PDA või mobiiltelefonile, mis töötavad operatsioonisüsteemiga Windows Mobile või Symbian OS. 86

88 VIDEOREGISTRAATORID Kombineeritud digitaalsed videoregistraatorid PC platvormil. Uus digitaalsete Smartec videoregistraatorite tooteseeria PC platvormil operatsioonisüsteemiga Windows Vista ja tarkvaraga NetStation on esitletud paljude mudelitega, mis erinevad üksteisest videokanalite arvu, otstarbekohasuse ja komplekti poolest. Registraatorid võimaldavad teostada kuni 16 videosignaali salvestamist analoogkaameratest ja juhtida 16 releeväljundit ning 16 häiresisendit. Enamgi veel, videoregistraatorid võimaldavad kombineeritud süsteemide loomist, st samaaegselt töötada nii analoog- kui ka IP-kaameratega, seejuures suureneb salvestuskanalite üldarv süsteemile kuni 64 kanalini (nt 16 analoog- ja 48 IP-kaamerat.). Tänu sellele tekib võimalus süsteemi suurendamiseks uute IP- või analoogkaamerate koosseisu lülitamise teel. Võimalik on videoregistraatorite juhtimine arvutivõrgu kaudu. Tarkvara NetStation pakub laias valikus liikumisanduri, sündmuste retrospektiivse arhiivist otsingu, häiresündmuste töötlemise konfiguratsiooni valikuid. Kõrge efektiivsusega kujutise diferentsiaalse pakkimise meetod kindlustab pikaajalisema salvestuse kui paljudes teistes PC-põhistes süsteemides ilma pildi kvaliteedi languseta. Registraatorid võivad toetada sisemisi RAID massiive mahuga kuni 8TB ja kuni 4 VGA monitori. MUDELITE SEERIA, PLATVORMID Seeriatootmises on 4 (PCI) tüüpi kaarti, mis toetavad videosalvestust 4, 8 ja 16 sisendilt erineva videosalvestuse kiirusega (25 kuni 400 kujutist sekundis ja kaadri eraldusvõimega kuni 720x576 pikslit). Nende alusel toodetakse erineva konfiguratsiooniga videoregistraatoreid korpuse neljas teostuses: Barebone (kuni 4-videokanaliga süsteemidele), Desktop Miditower, RackMount 2U ja RackMount 3U. Samuti võib videosalvestuse kaarte mitte kasutada, seejuures on videoregistraator võimeline teostama videovoo salvestust 64 IP-kaameralt. Kui süsteemis kasutatakse megapikslisi IPkaameraid, siis määratakse salvestatud video kvaliteet IP-kaamera omadustega (toetatud IPkaamerate nimekiri on loetletud allpool). BAREBONE Mudel: 0430-B 0431-B Videosisendid 4 4 Salvestamine k/s Elav video k/s Häiresisendid 4 4 Releeväljundid 3 3 MIDITOWER Mudel: 0830-D 0831-D 0832-D 1230-D 1630-D 1631-D Videosisendid Salvestamine k/s Elav video k/s Häiresisendid Releeväljundid RACKMOUNT 2U Mudel: 0830-B B B B B B2 Videosisendid Salvestamine k/s Elav video k/s Häiresisendid Releeväljundid RACKMOUNT 3U Mudel: 0830-R R R R3 Videosisendid Salvestamine k/s Elav video k/s Häiresisendid Releeväljundid , 8 ja 12 videosisendiga süsteeme võib suurendada kuni 16 videosisendini riistvaralise laiendamise kaudu uute videosalvestamise kaartide lisamisega. 87

89 VIDEOREGISTRAATORID FUNKTSIONAALSED VÕIMALUSED Pakkimine Delta, MPEG-4 Eraldusvõime CIF, 2CIF, 4CIF (deinterlacing); pakkimise kompleksne häälestus (staatika, dünaamika) Graafiline arhiivi navigaator Kiirotsingu režiim momentfoto visualiseerimisega Sisemine RAID kuni 8 TB, standardsete väliste RAID-massiivide toetus - igasuguse sügavusega arhiivid Interaktiivsed elektroonilised objektide plaanid Videovalve ja salvestuse parameetrite häälestamine teostatakse sõltumatult iga kaamera jaoks. Süsteem võib videosalvestamist teostada pidevas ööpäevases režiimis, liikumise avastamisel kaitsealadel, mistahes juurdelülitatud häireanduri rakendumisel või eelnevalt sisestatud Valvegraafiku graafiku järgi. Iga süsteemis kasutatav videsosalvestuse kaart võib omada 4 häiresisendit valveandurite, releede jms juurde lülitamiseks ja 3 häireväljundit, mille kaudu võib teostada turvasüsteemi praktiliselt iga täiturseadme (häire tuled, sireenid, värava avamise ajamid, tõkesktid) kaugjuhtimist. Lisaks realiseerub Valvegraafiku funktsiooni kasutamisega nende või teiste seadmete automaatne rakendumine potentsiaalselt ohtliku olukorra tuvastamisel. Täiendavate audiokaartide paigaldamisel on võimalik organiseerida heli salvestamine valve all olevatel aladel. TARKVARAMOODULID Videoregistraatoritele paigaldatav tarkvara NetStation koosneb kolmest sõltumatust programmist: 1. VDR-S (digitaalne videoregistraator - Server); 2. VDR-C (digitaalne videoregistraator - Klient); 3. MobileClient Serveri programmi kasutatakse kaameratelt saabuva kujutise töötlemiseks, kasutajate juurdepääsu juhtimiseks, kaamerate salvestusparameetrite häälestamiseks jm. Klientprogramm võimaldab astuda ühendusse serveriga LAN kaudu ja teostada nii jooksva kui ka salvestatud video kaugmonitooringut. Programmi MobileClient võib paigaldada mobiilsetele seadmetele (mobiiltelefonid, PDA), mis võimaldab vaadata kaamerate pilti, asudes maailma suvalises punktis. 88

90 VIDEOREGISTRAATORID TARKVARA NetStation PÕHIANDMED Kaug videovalve ja sünkroniseeritud audio kuulamine reaalajas, taasesitus ja otsing arhiivist Arhiivide täisfunktsionaalne kaugadministreerimine ja allalaadimine Häiresisendite ja -väljundite kaugjuhtimise süsteemi toetus (kaasa arvatud IP-kaamera sisendid ja väljundid) Robotiseeritud kuppelkaamerate kaugjuhtimine Erinevate tootjate megapiksliste IP-kaamerate toetus Tarkvara NetStation toetab videosignaali diferentsiaalse pakkimise algoritmi. Tegelikult kindlustatakse vastuvõetav töö kvaliteet videoarhiiviga isegi sel juhul, kui kasutatakse aeglast modemi- või GPRSühendust. PTZ-KAAMERATE JUHTIMINE, KAUGMINE JUURDEPÄÄS, JUURDEPÄÄS MOBIILSEADETELT Videoregistraatorid toetavad robotiseeritud kuppelkaamerate kaugjuhtimise võimalust reaalajas. Tavapäraste arvutitarvikute, nt USB-juhthoova või hiire, kasutamisel võimaldab süsteem kujundada ja salvestada kaamera läbivaatamise trajektoori, programmeerida operaatori töö lihtsustamiseks valveobjektide optimaalse kuva eelsätteid. Tänu universaalse andmevahetusprotokolli TCP/IP toetusele on videoarhiivi läbivaatamine kättesaadav LAN/WAN igast punktist. PDA või mobiiltelefoni juhtmevaba (wireless) ühendamine teostatakse tarkvara MobileClient kasutamisega, tarnitakse komplektis koos videovalvesüsteemiga ja on ette nähtud paigaldamiseks mobiilsetesse seadmetesse operatsioonisüsteemiga WindowsMobile või SymbianOs. PocketPC tüüpi PDA jaoks on välja töötatud modifikatsioon Pocket VDR-C, mis võimaldab kaugjuurdepääsu teostamist videovalvesüsteemi videoarhiivile, juhtida häireväljundeid ja pöördkaameraid pihuarvuti (PDA) juhtmevaba ühenduse (wireless) kaudu. See tarkvara versioon võib olla paigaldatud praktiliselt igale PocketPC tüüpi PDA-le, mis on komplekteeritud ARM protsessoriga ja töötab operatsioonisüsteemiga Windows PocketPC. VDR-C viimased versioonid tagavad mitme kasutaja juurdepääsu ja ühilduvad operatsioonisüsteemidega Windows 2000/XP Home Edition, Professional/2003/Vista Professional. Kõik videoregistraatorid toetavad täisfunktsionaalse kaugadministreerimise võimalust üle võrkude b, g ja 802,3 mis tahes tüüpi ühenduse korral - alates modemist kuni kaasaegsema traadita GPRS-ühenduseni. Videovalve robotiseeritud kuppelkaamerate kasutamisel teostatakse pöörlemise ja mastaabi häälestamise kaugjuhtimist reaalajas. SÜSTEEMI MIINIMUM NÕUDED SMARTEC VIDEOREGISTRAATORITELE PC PLATVORMIL Protsessor Intel (Pentium IV 3,0 Hz (HT) või võimsam) Inteli kiibistikul põhinev emaplaat (mudelid, alates i845) Minimaalne RAM 512 MB Vaba ruumi kõvakettal tarkvara jaoks 85MB Vaba mälu maht videoarhiivi jaoks (vähemalt 40 GB) Operatsioonisüsteem Microsoft Windows XP Professional SP2 või Windows Vista Professional ÜHILDUVAD KAAMERAD Smartec AXIS Arecont Sony IQInvision Lumenera 89

91 VIDEOREGISTRAATORID Tüüplahendused VIDEOVALVE TERRITORIAALSELT HAJUTATUD OBJEKTIDEL Smartec videoregistraatorite funktsionaalsed võimalused realiseeruvad täiel määral videovalvesüsteemide ehitamisel territoriaalselt hajutatud objektidel. Üle võrgu edastatava video läbivaatus on võimalik nii kaugarvutilt kui ka mobiiltelefonilt või GPRS-ühendusega pihuarvutilt PocketPC. Kaugjuurdepääsu toetamise jaoks on vaja paigaldada kliendi tarkvara või NetStation MobileClient, mis kuuluvad tarne komplekti. Sarnaste videovalvesüsteemidega varustatakse: veepuhastusjaamad, elektrijaamad, gaasi- ja naftatöötlemise objektid, mobiilsidevõrgu operaatorite retranslaatorid, raudtee ülesõidud, automagistraalid. Territoriaalselt hajutatud objektide videovalve võimalus tagatakse signaali juhtmevaba edastamise arvelt. MITMEKORRUSELISE HOONE VIDEOVALVESÜSTEEM Ideoloogia, mille alusel ehitatakse territoriaalselt hajutatud objektide videovalvet, võib kasutusel olla ka julgeolekukompleksi loomisel mitmekorruselises hoones. Igale korrusele paigaldatud digitaalsed videokontrollerid (joonisel märgitud DRS) ühendatakse kohaliku korporatsioonilise võrgu või Interneti kaudu. Seega võib suhteliselt odavalt ehitada videovalvesüsteem, mille juhtimise keskuse võib suvalisse sobivasse ruumi üle viia vaid paari minutiga. Samal ajal, nagu ka eelmises lahenduses, territoriaalselt kaugete objektide vaatlemine võib olla tagatud ka signaali juhtmevaba edastamisega. KORPORATIIVNE VIDEOVALVESÜSTEEM Hajutatud digitaalseid videovalvesüsteeme võib rakendada seal, kus tekib mitme erineva turvalisuse taseme kindlustamise vajadus. Iga sellise taseme tsoonis soovitatakse paigaldada mitu digitaalset videoregistraatorit, mis omavahel on ühendatud kohaliku arvutivõrgu (LAN) kaudu. Traadiga ühenduse puudumisel võib mis tahes videoregistraatoriga ühendust võtta raadiokanalil (802.11b) sel juhul on videoarhiivi läbivaatamine ja jooksvate sündmuste jälgimine valve all olevates tsoonides samuti teostatav nii tavalise arvuti kasutamisega kui ka mobiiltelefoni või pihuarvuti PocketPC kasutamisega. Sellisel kombel kindlustatakse turvateenistuse valvetöötajad täiendava efektiivse kaitse vahendiga: hinnata olukorda suvalises kontrollitavas ruumis võib ENNE sinna sisenemist. 90

92 TELEMEETRIA PULDID STT-2404CEP Kuni 99 Smartec videoregistraatori STR- 1681/1682/1690 ühendamine Integreeritud 5" (320x240 PIX.) värviline videomonitor TFT/LCD Kuni 254 pöördkaamera juhtimine protokolli Fastrax, Pelko järgi Esiasetuste, automaatse skaneerimise, tuuride, kuppelkaamerate marsruutide programmeerimine Kuni 8 kaamerate jadamisi läbivaatluse valimiku programmeerimine videovalve monitoridele kuvamiseks Kaks paroolikaitse taset: administraator ja kasutaja Master/slave konfiguratsiooni toetus, võimalusega ühendada 3 alluvat klaviatuuri Kuni 2 kuppelkaamera seadete hoidmine energiast sõltuvas mälus nende seadete laadimise võimalusega uutesse kaameratesse Esiasetuste programmeerimine STT-2404CZP Kuni 99 Smartec videoregistraatori STR- 1681/1682/1690 ühendamine Esiasetuste, automaatse skaneerimise, tuuride, kuppelkaamerate marsruutide programmeerimine Kuni 32 kuppelkaamera juhtimine Kaks paroolikaitse taset: administraator ja kasutaja Master/slave konfiguratsiooni toetus: 1 Master klaviatuuriga ja 1 Slave klaviatuuriga Kuni 2 kuppelkaamera seadete hoidmine energiast sõltuvas mälus nende seadete laadimise võimalusega uutesse kaameratesse STT-CN3R1 Smartec videoregistraatorite STR- 0485/0484/0884/1684/0887/1687 juhtimine Esiasetuste, automaatse skaneerimise, tuuride, kuppelkaamerate marsruutide programmeerimine Integreeritud LCD- tekstiekraan (16x2 tähemärki) Kuni 32 kuppelkaamera juhtimine protokolli Pelco P, D järgi Paroolikaitse ja lukustuse funktsioon Master/slave konfiguratsiooni toetus: 1 Master klaviatuuriga ja 1 Slave klaviatuuriga Kuni 2 kuppelkaamera seadete hoidmine energiast sõltuvas mälus nende seadete laadimise võimalusega uutesse kaameratesse STT-3X Kuni 99 videoregistraatori STR-1693 ühendamine Esiasetuste, automaatse skaneerimise, tuuride, kuppelkaamerate marsruutide programmeerimine Juhtimise liidesed RS-485/422 Master/slave konfiguratsiooni toetus, võimalusega ühendada 7 alluvat klaviatuuri Kuni 256 kuppelkaamera juhtimine protokolli Pelco P, D järgi Paroolikaitse ja lukustuse funktsioon 18 programmeeritavat funktsionaalset nuppu Sisseehitatud reaalajas kell 91

93 TELEMEETRIA PULDID STT-2404ZEP/CZP ühendamise tüüpskeem STT- CN3R1 ühendamise tüüpskeem Spetsifikatsioonid Mudel: STT-2404CEP STT-2404CZP STT-CN3R1 STT-3X Värviline Sisseehitatud Tekstiline LCDkuvar kuvar kuvar Tekstiline LCD- Tekstiline LCDvideomonitor monitor: TFT/LCD 5 Videosisend: CVBS, 1 V, 75 Ω Häälestus: Heledus, värvi Liidesed: Toitepinge: tasakaal 3хRS-485; RJ45 (8-kontaktine); 1хKBD (ühendamine Smartec kaamerate jaotuskarbiga); 1 port multiplekseri ühendamise jaoks; 1хDVR (videoregistraatori ühendamine) DC 12V (ühendamine jaotuskarbiga. Adapter AC 220V / DC 12V Komplektis) RS-485 (Speed Dome ja DVR jaoks); RS-232; RJ45 (8-kontaktine) DC 12V RS-485/422 (Speed Dome ja DVR jaoks); RJ45 (8-kontaktine) DC 12V Tarbitav võimsus: 10 W 3 W 1.32 W 6 W Töötemperatuuri C C C vahemik: Mõõdud: 120х400х230m m 90х380х168mm 140х365х185mm 65х390х190mm Kaal: 1.9 kg 1.2 kg 1.2 kg 1.2 kg Tarnekomplekt: Klaviatuur; Klaviatuur; Klaviatuur; jaotuskarp jaotuskarp kaabliga jaotuskarp kaabliga; kaabliga, ja toiteadapteriga toiteplokk toiteplokk Ühilduvate seadmete nimistu: Kaamerad STC-3003, STC-2800, STC-2900, Videoregistraatorid STR-1681, STR- 1682, STR-1690 Suvalised kiired kuppelkaamerad Smartec. Videoregistraatorid STR-0485, STR- 0484/0884/1684/088 7, STR-1687 Suvalised kiired kuppelkaamerad Smartec. Videoregistraatorid STR

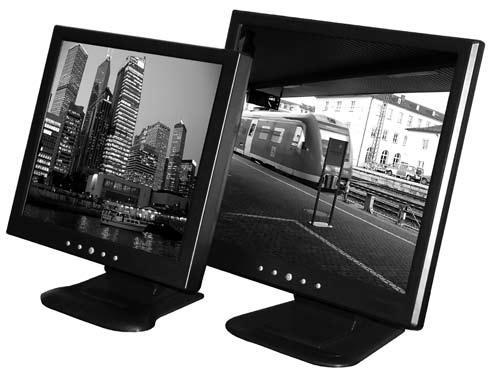

94 LCD-MONITORID STM-173/193 17/19 LCD-monitorid formaadis 4:3 Plastkorpus Videosisendid - BNC, S-Video, VGA Menüüd ekraanilt parameetrite seadmiseks Heledus kuni 450 cd/m², kontrastsus kuni 500:1 Madal reaktsiooniaeg Gamma korrigeerimise häälestamine Väga usaldusväärsed taustvalguse lambid Korpuse madal sügavus, ekraani õhuke raam Lauakonsool komplektis Audiosisend STM-173/193 on ekraan formaadis 4:3. Korpuse madal sügavus ja õhuke raam kindlustavad ruumi maksimaalse kokkuhoiu paigaldamise kohal. Pildikvaliteet STM-173/193 on kõrge kontrastsus, mis annab kujutise pisidetailide kontuuride selge ülejoonistamise. LCD-monitorid kuvavad kvaliteetset dünaamilist videot. Reguleeritav gamma-korrigeerimine võimaldab saada kontrastsuse/heleduse järgi tasakaalustatud kujutise erinevatest BNCvideosisendisse ühendatud videoallikatest. STM-173/193 kindlustab realistliku, sealhulgas tumedate toonide, värviedastuse ja võimaldab selgelt eristada kujutise üksikasju isegi suure taustvalguse tingimustes operaatori töökohal. LCD-monitori maksimaalne heledus on 450 cd/m 2. Heleduse ja kontrastsuse tase, samuti mitmeid teisi seadeid on võimalik muuta kasutades mugavat menüüd ekraanilt. Lihtne paigaldus Komplekti kuuluva konsooli abil on võimalik monitoride paigaldamiseks suvalisel horisontaalsel pinnal. STM-173/193 tagumise paneeli keskpunktis on neli VESA standardi monteerimisava (75mm), mis võimaldavad LCD-monitori paigaldamisel kasutada nii Smartec tootemargi kui ka teiste tootjate konsooltarvikuid ja vahendeid. 93

95 LCD-MONITORID Spetsifikatsioonid Mudel: STM-173 STM-193 Diagonaal: Piksel: 0.264х0.264mm 0.294х0.294mm Efektiivseid piksleid: 1280x1024, SXGA Värvisügavus: 8 bit, 16.7 miljonit värvi Kontrastsus: 500:1 Heledus: cd/m 2 Vaatenurk(G/V): 140 / /170 Reaktsiooniaeg: 12 8 ms Video Video formaat: PAL Digitaalne töötlemine: 3D-deinterlacing funktsioon kammfiltriga Videosisendid: BNC/RCA, S-Video Joondus: 75 Ω Audiosisend: RCA Audioväljundid: 2х2 W PERSONAALARVUTI Sisendi signaal: Analoog RGB (0.7 V, 75 Ω) Pistmik: 15-kontaktine D-Sub Seaded: heledus, kontrastsus, varjundid, värvid, teravus, gammakorrektsioon Toide: V AC (adapter DC 12V Komplektis) Tarbitav võimsus: 50 W (maks.), <3 W (energiasäästlik režiim) Mõõdud: 395 х 395 х 170mm 425 х 425 х 175mm Kaal: 5 kg 5.35 kg Töötemperatuuri vahemik: C, 20 80% Korpuse värv: Tarnekomplekt: Tarvikud STB-M37G STB-M775 Must Adapter AC 220V /DC 12V Kaabel VGA Toitejuhe Kasutusjuhend Seinakonsool Smartec LCD-monitoride jaoks Seina-, laekonsool Smartec LCD-monitoride jaoks, ekraani diagonaaliga kuni 20 94

96 LCD-MONITORID STM-150/170/190 15/17/19 LCD-monitorid formaadis 4:3 Tugev metallist korpus Arvuti ühendamise võimalus, VGA-pordi (XGA, 16,7 milj. värvi) kaudu Menüüd ekraanilt parameetrite seadmiseks Kaks videosisendit (BNC ja S-Video), läbiva kanali organiseerimise võimalusega Heledus kuni 300 cd/m², kontrastsus kuni 500:1 Madal reaktsiooniaeg Kuvarežiimide seade dünaamilise ja staatilise kujutise jaoks Väga usaldusväärsed taustvalguse lambid Korpuse madal sügavus, ekraani õhuke raam Lihtne paigaldus Audiosisend STM-150/170/190 on horisontaalne vaatenurk vastavalt 130, 150, 170. LCD-monitori maksimaalne heledus on 250 cd/m 2. STM-150/170/190 on ekraan formaadis 4:3. Korpuse madal sügavus ja õhuke raam kindlustavad ruumi maksimaalse kokkuhoiu paigaldamise kohal. Lisakonsoolide abil saate te paigaldada LCD-monitori lauale või seinale. Dünaamiline kujutis ilma ähmastumisefektita STM-150/170/190 on kõrge kontrastsus, mis annab kujutise pisidetailide kontuuride selge ülejoonistamise. LCD-monitorid kuvavad kvaliteetset dünaamilist videot. STM- 150/170/190 kindlustab realistliku, sealhulgas tumedate toonide, värviedastuse ja võimaldab selgelt eristada kujutise üksikasju isegi suure taustvalguse tingimustes operaatori töökohal. Heleduse ja kontrastsuse taset, samuti mitmeid teisi seadeid saab operaator muuta kasutades mugavat menüüd ekraanilt. Lihtne paigaldus Seinale paigaldamise lihtsuseks on LCDmonitori nurkades olemas 4 konsoolava. Korpuse tagumise paneeli keskpunktis on neli VESA standardi monteerimisava (75mm), mis võimaldavad LCD-monitori paigaldamisel kasutada nii Smartec tootemargi kui ka teiste tootjate konsooltarvikuid ja vahendeid. STM- 150/170/190 saab paigaldada mitte ainult seinale vaid ka lauale, kasutades selleks lauakonsooli STB-M1X. 95

97 LCD-MONITORID Spetsifikatsioonid Mudel: STM-150 STM-170 STM-190 Diagonaal: Efektiivseid piksleid (HхV): 1024x768, RGB 1280х1024, RGB Piksel: 0.297х0.297mm 0.264х0.264mm 0.294х0.294mm Eraldusvõime: Enam kui 500 TVL Värvisügavus: 8 bit, 16.7 miljonit värvi Heledus: 250 cd/m cd/m cd/m 2 Kontrastsus: 450:1 1000:1 1000:1 Vaatenurk (V/P/V/Н): 65 /65 /45 /55 80 /80 /80 /80 89 /89 /89 /89 Valgusallikas/eluaeg: 2CCFL/ t 4CCFL/ t Piksli reaktsiooniaeg: 16 ms 5 ms 20 ms Video Video formaat: PAL Skaneerimismeetod: Digital Progressive Scan Komposiitne: 2хBNC, 1 V, 75 Ω läbiva kanaliga 2хS-Video: 4- Videosisendid: kontaktine Mini-Din läbiva kanaliga, Heledus 0.7 V / värvilisus 0.3 V, 75 Ω Joondus: 75 Ω, autojoondus Audiosisend: 2хRCA (stereo) Audioväljundid: 2х0.5 W PERSONAALARVUTI Sisendi signaal: Analoog RGB (0,714 V, 75 Ω), vertikaalne ja horisontaalne Sünkroniseerimine Pistmik: Eraldusvõime: Plug&Play: Seaded: 15-kontaktine D-Sub VGA: 640x480 / Hz SVGA: 800x600 / Hz XGA: 1024x768 / Hz VGA: 640x480 / Hz SVGA: 800x600 / Hz XGA: 1024x768 /60-75 Hz SXGA: 1280x1024/60 Hz DDC2В Heledus, Kontrastsus, varjundid, värvid, teravus, dünaamiliste kujutiste kuvamise optimeerimine Toide: DC 12V +5% Tarbitav võimsus: 30 W (maks.) 41 W (maks.) 45 W (maks.) Energiasäästlik režiim: <2 W Toitepistmik: Jack, 5.5/2.1mm Mõõdud: х х 43mm 398х334х49.5mm 419х362х54mm Kaal: 2.7 kg 4 kg 5.1 kg Töötemperatuuri vahemik: C Korpuse materjal: Alumiinium Korpuse värv: Must Tarnekomplekt: Adapter AC; kaabel VGA; Toitejuhe; Kasutusjuhend; CD Tarvikud STB-M1X Lauaalus Smartec LCD-monitoride jaoks, ekraani diagonaaliga 15, 17, 19 STB-M37G Seinakonsool Smartec LCD-monitoride jaoks STB-M775 Seina-, laekonsool Smartec LCD-monitoride jaoks, ekraani diagonaaliga kuni 20 96

98 LCD-MONITORID STM " LCD-monitorid formaadis 4:3 Tugev metallist korpus Kujutise kõrge eraldusvõime ja teravus Mitmesugused video läbivaatuse režiimid, sealhulgas PIP/POP Menüüd ekraanilt parameetrite seadmiseks Kaugjuhtimise pult komplektis Sisseehitatud audio Väga usaldusväärsed taustvalguse lambid Mitu konsoolvõimalust 20" LCD-monitor STM-200 on ette nähtud kasutamiseks keskmiste ja suuremate videovalvesüsteemide koosseisus. Tuginedes STM-200 saab moodustada monitoride seina videovalvesüsteemide operaatorite tööruumides. Korpuse madal sügavus ja õhuke raam kindlustavad ruumi maksimaalse kokkuhoiu paigaldamise kohal. Lisakonsoolide abil saate te paigaldada LCD-monitori seinale või lakke. Kõrge eraldusvõime ja kujutise teravus Maksimaalne heledus, 450 cd/m 2 ja kontrastsus 400:1 tagavad realistliku täisvärvilise videokujutise. Tumedaid toone edastatakse suurepäraselt kõrge taustvalguse tingimustes operaatori töökohal. 20 suuruse diagonaali ja 176 o vaatenurga (horisontaalis ja vertikaalis) ühendus annab vabaduse LCD-monitori paigaldamisel operaatori ruumis. Kujutise kvaliteedi häälestamise võimalus kindlustab operaatorile maksimaalselt mugavad videovaatluse tingimused. Lihtne paigaldus Seinale paigaldamise lihtsuseks on LCDmonitori nurkades olemas 4 konsoolava. STM- 200 korpuse tagumise paneeli keskpunktis on neli VESA standardi monteerimisava (75mm), mis võimaldavad LCD-monitori paigaldamisel kasutada nii Smartec tootemargi kui ka teiste tootjate konsooltarvikuid ja vahendeid. 97

99 LCD-MONITORID Mõõtmed Spetsifikatsioonid Mudel: STM-200 Diagonaal: 20.1 Efektiivseid piksleid (HхV): 640х480, RGB Piksel: х0.6375mm Värvisügavus: 8 bit, 16.7 miljonit värvi Kontrastsus: 800:1 Heledus: 450 cd/m 2 Vaatenurk (V/P/V/Н): 89 /89 /89 /89 Lambid/ eluaeg: 6CCFL/ t Piksli reaktsiooniaeg: 25 ms Videosisendid: 1хBNC, 1 V, 75 Ω Videoväljundid: 4хBNC, 1 V, 75 Ω Joondus: 75 Ω, autojoondus Audiosisend: 2хRCA (lineaarsed) Audiovõimendi: 2х2.5 W Toide: DC 12V ±5% Tarbitav võimsus: 60 W (maks.), <2 W (energiasäästlik režiim) Mõõdud: х х 89.4mm Kaal: 8.9 kg Töötemperatuuri vahemik: C Korpuse materjal: Metall Korpuse värv: Hõbedane Tarnekomplekt: Adapter DC; kaugjuhtimispult; toitejuhe; kasutusjuhend Tarvikud STB-M37G STB-M775 Seinakonsool Smartec LCD-monitoride jaoks Seina-, laekonsool Smartec LCD-monitoride jaoks, ekraani diagonaaliga kuni 20 98

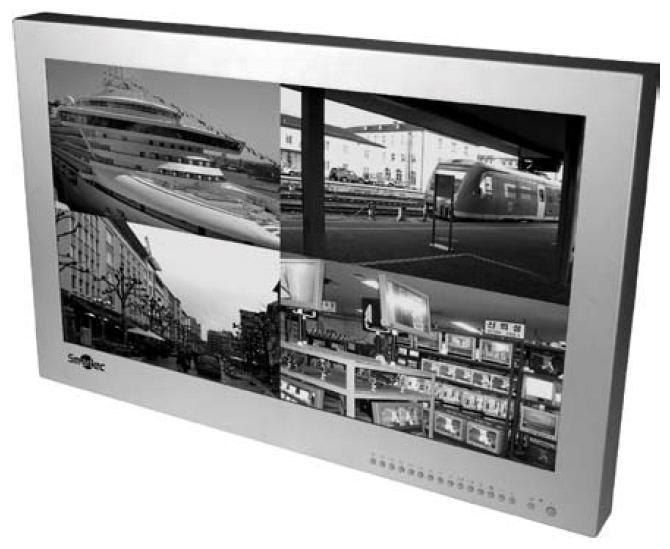

100 LCD-MONITORID STM-230W/320W 23/32 LCD-monitorid formaadis 16:9 Tugev metallist korpus Kujutise kõrge eraldusvõime ja erakordne teravus Integreeritud 4-kanaline multiplekser Mäluplokk, 60 kaadrit 2-kordse digitaalse suurenduse funktsioon Pop režiim (pilt pildil) Liikumisandur Madal reaktsiooniaeg Võimalus vaadata liikumatut pilti ( «stop-kaader») 4 komposiitsisendit, S-Video, VGA, komponentsisend Audiosisend Juhtimise nuppude lukustamise funktsioon Menüüle juurdepääsu tõkestamine paroolikaitse abil IR kaugjuhtimispult Optimaalne lahendus staatilise pildi ja dünaamilise video jaoks Monitorid STM-230W/320W tagavad kuvatava pildi kõrge kvaliteedi. Tänu väiksele reaktsiooniajale taasesitavad monitorid STM- 230W/320W kujutist reaalajas ilma ähmastumiseta, sellepärast võib neid soovitada dünaamilise video läbivaatuse jaoks. Kujutise häälestamine Maksimaalne heledus, 500 cd/m 2 ja kontrastsus 550:1/500:1 tagavad realistliku täisvärvilise videokujutise. Tumedaid toone edastatakse suurepäraselt kõrge taustvalguse tingimustes operaatori töökohal. 23 /32 suuruse diagonaali ja 176 o vaatenurga (horisontaalis ja vertikaalis) ühendus annab vabaduse LCD-monitori paigaldamisel operaatori ruumis. Kujutise kvaliteedi häälestamise võimalus igal kanalil kindlustab operaatorile maksimaalselt mugavad videovaatluse tingimused. Video salvestus- ja läbivaatusrežiimid Signaal võib monitori videoväljundisse saabuda ühes kahest formaadist: kui multipleksitud signaal neljalt kaameralt või nagu neljaks jaotatud kujutis. Multiplekseri režiimis töötades on võimalus juurde lülitada ühekanaline videoregistraator kvaliteetse 4-kanalise videovalvesüsteemi organiseerimiseks koos salvestamisega. Arvuti kasutajaliides võimaldab integreerida sellist monitori olemas olevasse digitaalsesse videovalvesüsteemi või teostada paralleelselt videoläbivaatusega näiteks hoone insenerisüsteemide dispetši sisseseadmist. Operaator võib üheaegselt kuvada signaali arvuti- ja videosisenditelt. Komponent videosisendi ja S-Video olemasolu tagavad võimaluse ühendada monitor DVD-mängijaga. LCD-monitor võimaldab neljalt sisendilt saabuva video vaatamist multiekraanilises, täisekraanilises režiimis või kujutiste jadamisi kuvamise režiimis. POP (Picture over Picture) režiimi olemasolu võimaldab täiendavates akendes koos jooksva videoga läbivaadata fikseeritud liikumisega kanaleid. Liikumisandur Igale videokanalile konfigureeritakse eraldi liikumisandur. Operaatori teavitamine sündmusest teostatakse summerisignaali ja/või tekstisõnumi abil. Kõik sündmused fikseeritakse 96-s tsükliliselt uuenevas aruandes. Nupuvajutuse korral või automaatselt liikumise registreerimisel võib LCD-monitor salvestada kuni 60 staatilist kaadrit sisseehitatud mäluplokki. 99

101 LCD-MONITORID Spetsifikatsioonid Mudel: STM-230W STM-320W Kujutise allikas: 4-kanaline komposiitne/ S-Video/analoog RGB / komponentne LCD-paneel: Õhukese kile tehnoloogia (TFT) LCD-paneel Formaat: 1366 el (H)х768 el (V), vertikaalne triip RGB Ekraani aktiivne ala (HхV): 508mm х 285mm 697mm х 392mm Piksel: 0.372mm х 0.372mm mm х mm Kontrastsus: 550:1 (tüüpiline) 500:1 (tüüpiline) Heledus: 500 cd/m 2 (tüüpiline) Värvisügavus: 8 bit / 16.7 miljonit värvi Vaatenurk (V/P/V/Н): 88 /88 /88 /88 (tüüpiline) Valgusallikas/ eluaeg: 15ЕЕFL/50000 tundi 20EEFL/50000 tundi (miinimum) (miinimum) Reaktsiooniaeg: 16 ms 18 ms Komposiitne videosignaal: Värviülekande standard: NTSC/PAL Videosisend kaamerate jaoks: 1 V, 75 Ω Videosisendi konnektor / kaamerate videoväljundi jaoks: BNCх4/BNCх4 Videoväljund monitori jaoks / salvestus / lisavideoväljund: 1 V, 75 Ω Konnektor monitori videoväljundi jaoks / salvestus / lisavideoväljund: BNCx1 /BNCx1 /BNCx1 S-Video Värviülekande standard: NTSC/PAL Videosisend: 0.7 V (Heledus), 0.3 V (värvilisus), 75 Ω Videosisendi konnektor: 4-kontaktine mini-din х 1 Komponentne videosignaal Värviülekande standard: 1080i, 720p, 480p, 480i (YPbPr) Videosisend: 1 V, 75 Ω Videosisendi konnektor: RCAх3 PERSONAALARVUTI Värviülekande standard: Analoog RGB rea/kaadri sünkroonimisega Videosisend: V, 75 Ω, lahutatud Sünkroniseerimine (TTL) Videosisendi konnektor: 15-kontaktine D-sub Eraldusvõime (maks.): 1280х768, 60 Hz Plug & Play: DDC2B Heli Audiosisend: Lineaarne Audiosisendi konnektor: RCAх2 Helivõimendi: 2.5 W х 2 Häire Häire sisendi/väljundi konnektor: 7-kontaktine terminal Häiresisend: Üks sisend individuaalse polaarsuse valikuga Häireväljund: Üks НО ja üks НЗ kontakt Toide: 24 V DC, 4.2 А V AC, 1.6 А Tarbitav võimsus: 101 W 160 W Töötemperatuuri vahemik: C Korpuse materjal: Metall Mõõdud: 592х386.5х74mm 804х512х96.8mm Kaal: 10.4 kg 18.5 kg Tarnekomplekt: Adapter, VGA-kaabel, Toitejuhe, kasutusjuhend, CD, kaugjuhtimispult VGA-kaabel, Toitejuhe, kasutusjuhend, CD, kaugjuhtimispult Tarvikud STB-M778С Laekonsool Smartec LCD-monitoride jaoks, ekraani diagonaaliga alates 23 STB-M778W Seinakonsool Smartec LCD-monitoride jaoks, ekraani diagonaaliga alates

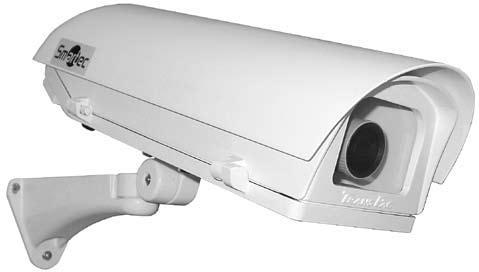

102 KÜTTEGA VÄLIKORPUSED STH-1230 Küttega välikorpused Kaitse tugevus IP66 Välikorpuse täielik avamine Konsool on komplektis Kaabli osaliselt läbiv installatsioon läbi konsooli Korpuse materjal - valualumiinium Sisseehitatud päikesevari (sirm) Mugav klemmiplaat korpuse tagaküljel Teostuse variandid - ühe ja kahe kütteelemendiga Versioonid kaamera DC 12V toiteplokiga Valikuline AC 24V kütteelement Seeria STH-1230 küttega välikorpused - parim valik kaamerate kaitseks kliimamõjude eest temperatuuride laias vahemikus. Neid tarnitakse variantides ühe ja kahe küteelemendiga, samuti sisseehitatud kaamera impulsstoiteplokiga või ilma selleta. Kahe kütteelemendiga versioonides on esiteks oluliselt laiendatud töötemperatuuride vahemik ja teiseks on täielikult kõrvaldatud klaasi higistamise probleem välikorpuse sees. Esimene kütteelement takistab kondensaadi moodustumist positiivsetel temperatuuridel ja soojendab õhku korpuse sees, teine laiendab töötemperatuuride vahemikku madalatel temperatuuridel. Korpuse kaane täielik avamine tagab mugava juurdepääsu kaamerale, mille asendit konsoolplaadil võib reguleerida. Sisseehitatud päikesevari ennetab otsese päikesevalguse sattumise klaasile ja helkimise ilmumise. Küttega välikorpused on varustatud kaabli tihendatud väljumisavadega ja koosseisulise konsooli konstruktsioon näeb ette kaabli osaliselt läbiva installatsiooni seina sisse peidetuna või selle väljumise konsooli aluse juurest. Sisseehitatud 1A impulsstoiteploki arvelt sobivad mudelid STH-1230S-PSU1 ja STH- 1230D-PSU1 enamikule kaameratest toitega DC 12V. 101

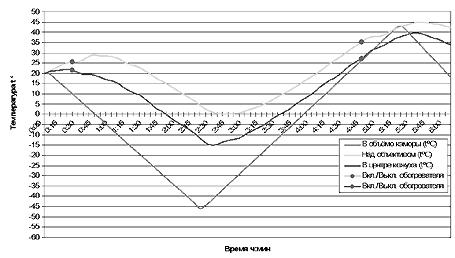

103 KÜTTEGA VÄLIKORPUSED Mõõtmed Kliimakatsete tulemused STH-1230 ühe kütteelemendiga Kliimakatsete läbiviimiseks asetati välikorpused kliimakambrisse. Kambris ja välikorpuses kehtestati temperatuur +20 C, mida seejärel muudeti kiirusega 1 /min. Igasse välikorpusesse olid paigaldatud standardne must-valge kaamera ja kaks andurit (üks välikorpuse keskel kaamera kohal, teine objektiivi kohal) temperatuuri mõõtmiseks. Ühe kütteelemendiga välikorpustes temperatuuri muutusel kliimakambris -46 kuni +42 C varieerus temperatuur välikorpuse Spetsifikatsioonid Mudel: STH-12 30S STH-12 30D Kütteelementide sisse lülitamine: Sees. +18 C korral Väljas +28 C korral STH-1230 kahe kütteelemendiga keskel -15 kuni +42 C aga temperatuur objektiivi kohal -0 kuni +45 C. Kahe kütteelemendiga välikorpustes temperatuuri muutusel kliimakambris - 56 kuni +41 C varieerus temperatuur välikorpuse keskel kuni C aga temperatuur objektiivi kohal +5 kuni C. Nagu on näha ülaltoodud graafikutes on temperatuurivahemik ühe kütteelemendiga versiooni jaoks C, samas kahe kütteelemendiga versiooni jaoks on temperatuurivahemik C. STH-12 30S- PSU1 STH-12 30D-PSU1 Kaitse tugevus: IP66 Välikorpuse materjal: Alumiinium, survevalu Kütteelementide arv: ne kütteelement: Sees. +18 C korral Väljas +28 C korral Töötemperatuuri vahemik: Sisseehitatud toiteplokk: Välikorpuse toide: Kasulik ruum: Mõõdud: Tarvikud STB-C20 STB-C21 2-ne kütteelement: Sees. 0 C korral Väljas +10 C korral Sees. +18 C korral Väljas +28 C korral 1-ne kütteelement: Sees. +18 C korral Väljas +28 C korral 2-ne kütteelement: Sees. 0 C korral Väljas +10 C korral C C C C Ei ole AC 230V (24 VAC valikuline) 240х90х70mm 390х127х124mm AC 220V / DC 12V, 1 А Adapter STH seeria küttega välikorpuste postile kinnitamise jaoks Adapter STH seeria küttega välikorpuste nurgale kinnitamise jaoks 102

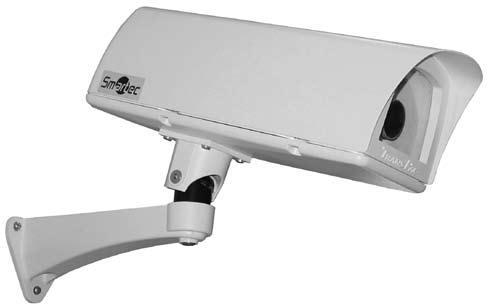

104 KÜTTEGA VÄLIKORPUSED STH-3230 Küttega välikorpused Kaitse tugevus IP67 Välikorpuse avamine küljelt Konsool on komplektis Kaabli osaliselt läbiv installatsioon läbi konsooli Korpuse materjal - valualumiinium Sisseehitatud päikesevari (sirm) Mugav klemmiplaat korpuse tagaküljel Kahe kütteelemendiga Versioonid kaamera DC 12V toiteplokiga Valikuline - AC 24V kütteelement Seeria STH-3230 küttega välikorpused - parim valik kaamerate kaitseks kliimamõjude eest temperatuuride laias vahemikus. Sisseehitatud päikesevari ennetab otsese päikesevalguse sattumise klaasile ja helkimise ilmumise. Päikesevarju konstruktsiooni arvelt luuakse õhupilu, mis omakorda kaitseb kaamerat ülekuumenemise eest kõrgete positiivsete temperatuuride korral, sellepärast on selle seeria välikorpused eriti soovitatavad kasutamiseks IP-kaameratega. Tänu kahe kütteelemendi olemasolule on esiteks oluliselt laiendatud töötemperatuuride vahemik ja teiseks on täielikult kõrvaldatud klaasi higistamise probleem välikorpuse sees. Esimene kütteelement takistab kondensaadi moodustumist positiivsetel temperatuuridel ja soojendab õhku korpuse sees, teine laiendab töötemperatuuride vahemikku madalatel temperatuuridel. See seeria on esindatud kahe mudeliga: STH- 3230D ilma toiteplokita ja STH-3230D-PSU1 sisseehitatud kaamera impulsstoiteplokiga. Sisseehitatud 1A impulsstoiteploki arvelt sobib mudel STH-3230D-PSU1 enamikule kaameratest toitega DC 12V. Korpuse ülemise osa küljelt avamine tagab mugava juurdepääsu kaamerale, mille asendit konsoolplaadil võib reguleerida. Küttega välikorpused on varustatud kaabli tihendatud väljumisavadega ja koosseisulise konsooli konstruktsioon näeb ette kaabli osaliselt läbiva installatsiooni seina sisse peidetuna või selle väljumise konsooli aluse juurest. 103

105 KÜTTEGA VÄLIKORPUSED Mõõtmed Kliimakatsete tulemused Kliimakatsete läbiviimiseks asetati välikorpused kliimakambrisse. Kambris ja välikorpuses kehtestati temperatuur +20 C, mida seejärel muudeti kiirusega 1 /min. Välikorpusesse olid paigaldatud standartne must-valge kaamera ja kaks andurit (üks välikorpuse keskel kaamera kohal, teine objektiivi kohal) temperatuuri mõõtmiseks. STH-3230 kahe kütteelemendiga STH-3230 seeria välikorpustes temperatuuri muutusel kliimakambris -56 kuni +41 C varieerus temperatuur välikorpuse keskel kuni C aga temperatuur objektiivi kohal +5 kuni C. Nagu on näha ülaltoodud graafikust on vastav töötemperatuuride vahemik C. Spetsifikatsioonid Mudel: STH-3230D STH-3230D-PSU1 Kaitse tugevus: IP67 Välikorpuse materjal: Alumiinium, survevalu Kütteelementide arv: 2 Kütteelementide sisse lülitamine: 1-ne kütteelement: sees. +18 C korral; väljas +28 C korral 2-ne kütteelement: sees. 0 C korral; väljas +10 C korral Töötemperatuuri vahemik: C Sisseehitatud toiteplokk: Ei ole AC 220V / DC 12V, 1 А Välikorpuse toide: AC 230V (24 VAC valikuline) Kasulik ruum: 260х90х70mm Mõõdud: 380х140х120mm Tarvikud STB-C20 Adapter STH seeria küttega välikorpuste postile kinnitamise jaoks STB-C21 Adapter STH seeria küttega välikorpuste nurgale kinnitamise jaoks 104

106 KÜTTEGA VÄLIKORPUSED STH-5230 Küttega välikorpused Kaitse tugevus IP67 Suurendatud mõõtmed Välikorpuse frontaalne (eestpoolt) avamine Konsool on komplektis Kaabli osaliselt läbiv installatsioon läbi konsooli Korpuse materjal - valualumiinium Sisseehitatud päikesevari (sirm) Mugav klemmiplaat korpuse tagaküljel Kaks kütteelementi välikorpuse sees Sisseehitatud toiteplokk DC 12V (3.5A) Küttega välikorpus STH-5230D-PSU2 - parim valik kaamera kaitseks kliimamõjude eest temperatuuride laias vahemikus. Sisseehitatud päikesevari ennetab otsese päikesevalguse sattumise klaasile ja helkimise ilmumise. Tänu suurele sisemisele mahule võib STH-5230D- PSU2 soovitada suuremõõtmeliste kaamerate jaoks, transfokaator-objektiividega kaameratele, samuti kaameratele, mis on altid ülekuumenema. Tänu kahe kütteelemendi olemasolule on esiteks oluliselt laiendatud töötemperatuuride vahemik ja teiseks on täielikult kõrvaldatud klaasi higistamise probleem välikorpuse sees. Esimene kütteelement takistab kondensaadi moodustumist positiivsetel temperatuuridel ja soojendab õhku korpuse sees, teine laiendab töötemperatuuride vahemikku madalatel temperatuuridel. STH-5230D-PSU2 tarnitakse sisseehitatud kaamera impulsstoiteplokiga. Tänu toiteploki suurele võimsusele (3.5A) võib küttega välikorpuse sisse paigutada kaamera koos täiendavate seadmetega, näiteks FOCL (Fiberoptic communication line) saatjaga või IPvideoserveriga. Kaane frontaalne avamine tagab mugava juurdepääsu kaamerale, mille asendit konsoolplaadil võib reguleerida. Koosseisulise konsooli konstruktsioon näeb ette kaabli osaliselt läbiva installatsiooni seina sisse peidetuna või selle väljumise konsooli aluse juurest. 105

107 KÜTTEGA VÄLIKORPUSED Mõõtmed Kliimakatsete tulemused Kliimakatsete läbiviimiseks asetati välikorpused kliimakambrisse. Kambris ja välikorpuses kehtestati temperatuur +20 C, mida seejärel muudeti kiirusega 1 /min. Välikorpusesse olid paigaldatud standardne must-valge kaamera ja kaks andurit (üks välikorpuse keskel kaamera kohal, teine objektiivi kohal) temperatuuri mõõtmiseks. Spetsifikatsioonid Mudel: Kaitse tugevus: Välikorpuse materjal: STH-5230 kahe kütteelemendiga STH-5230D-PSU2 IP67 Alumiinium, survevalu STH-5230D-PSU2 välikorpustes temperatuuri muutusel kliimakambris -56 kuni +42 C varieerus temperatuur välikorpuse keskel kuni C aga temperatuur objektiivi kohal +2.9 kuni C. Nagu on näha ülaltoodud graafikust on töötemperatuuride vahemik C. Kütteelementide arv: 2 Kütteelementide sisse lülitamine: 1-ne kütteelement: sees. +18 C korral; väljas +28 C korral 2-ne kütteelement: sees. 0 C korral; väljas +10 C korral Töötemperatuuri vahemik: Sisseehitatud toiteplokk: Välikorpuse toide: Kasulik ruum: Mõõdud: Tarvikud STB-C20 STB-C C AC 220V / DC 12V, 3.5 А AC 230V 270х100х90mm 450х135х158mm Adapter STH seeria küttega välikorpuste postile kinnitamise jaoks Adapter STH seeria küttega välikorpuste nurgale kinnitamise jaoks 106

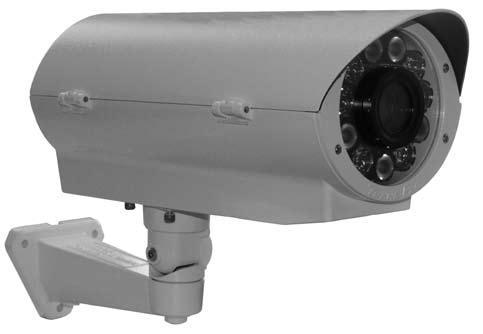

108 KÜTTEGA VÄLIKORPUSED STH-6230 Küttega välikorpus IR-lisavalgustusega Lisavalgustuse toime kaugus kuni 120m 11 IR-LED lampi (häälestatav sisse lülitamise lävi) Spetsiaalne klaasisoojendus Kaks kütteelementi välikorpuse sees IR-lisavalgustuse sisselülitamise sünkroonimine kaamera lülitamisega must-valgesse režiimi Kaitse tugevus IP66 Välikorpuse küljelt avamine Konsool on komplektis Kaabli täielikult läbiv installatsioon läbi konsooli Korpuse materjal - valualumiinium Sisseehitatud päikesevari (sirm) Sisseehitatud toiteplokk DC 12V (3.5A) Kaks sisseehitatud kütteelementi soojendavad välikorpuse sisemist ruumi ja tagavad kaamera töö madalatel temperatuuritingimustel (kuni - 55 С). Välikorpuse klaasi sisse ehitatud soojendi ennetab klaasi higistamist ja jäätumist ebasoodsate ilmastikutingimuste korral. Küttega välikorpus STH-6230-PSU2 IRlisavalgustusega - parim valik ( päev-öö ja must-valgete) kaamerate töö tagamiseks temperatuuride laias vahemikus ebasoodsate ilmastikutingimuste korral. 11 võimsat LED dioodi on varustatud efektiivsete optiliste läätsedega ühtlase suunitluse diagrammi moodustamiseks, tagades lisavalgustatuse kauguse kuni 120m (reaalne toimekaugus sõltub kasutatavate kaamerate tundlikkusest). Infrapunase lisavalgustuse sisse- ja väljalülitamist kontrollitakse, seejuures sisselülitamise lävi võib olla häälestatud. Välikorpuse sees on spetsiaalne väljund IRlisavalgustuse sisselülitamise sünkroonimiseks telekaamera ülemineku momendiga must-valgesse režiimi. Küttega välikorpuses saab kasutada ainult kaameraid päev-öö välise sisendiga värvilisest režiimist must-valgesse režiimi ümberlülitamiseks või must-valgeid kaameraid. Päikesevari ennetab otsese päikesevalguse sattumise klaasile ja helkimise ilmumise. Tänu suurele sisemisele mahule võib STH-6230D- PSU2 soovitada suuremõõtmeliste kaamerate paigaldamise jaoks, samuti täiendavate seadmete (keerupaari saatjate, IPvideoserverite) paigaldamiseks. STH-6230D-PSU2 tarnitakse sisseehitatud impulsstoiteplokiga. Tänu toiteploki suurele võimsusele (3.5A) võib küttega välikorpuse sisse paigutada IP-kaameraid ja teisi suure energiatarbimisega kaameraid. Välikorpuse ülemise osa küljelt avamine tagab mugava juurdepääsu kaamerale, mille asendit konsoolplaadil võib reguleerida. Välikorpuse koosseisulise konsooli konstruktsioon näeb ette kaabli osaliselt läbiva installatsiooni seina sisse peidetult või selle väljumise konsooli aluse juurest. 107

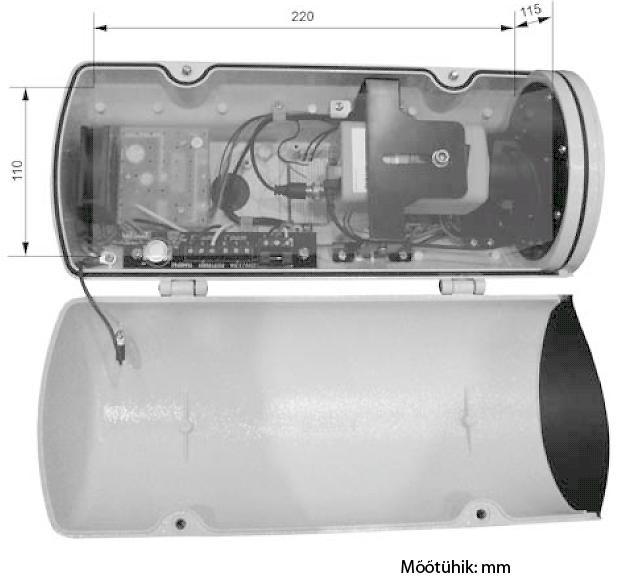

109 KÜTTEGA VÄLIKORPUSED Mõõtmed Spetsifikatsioonid Mudel: STH-6230D-PSU2 Valgusdioodide arv: 11 Lisavalgustuse toimekaugus: Kuni 120 m Lisavalgustuse nurk: 45 Kaitse tugevus: Välikorpuse materjal: Kütteelementide arv: Sisemiste kütteelementide sisse lülitamine: Klaasisoojenduse sisse lülitamine: Töötemperatuuri vahemik: Klaasi paksus: Sisseehitatud toiteplokk: Välikorpuse toide: Kasulik ruum: Mõõdud: Kaal: Tarvikud IP66 Alumiinium, survevalu, pulbervärvimine - elevandiluu 2 + klaasisoojendus (udu ja jäätumise ennetamine) Sees. 0 C korral Väljas +10 C korral Sees. +18 C korral Väljas +28 C korral C 4mm DC 12V, 3.5 A AC 220V 200х110х115mm 425х160х165mm 5230 g STB-C20 STB-C21 Adapter STH seeria küttega välikorpuste postile kinnitamise jaoks Adapter STH-1230, STH-3230, STH-5230seeria küttega välikorpuste nurgale kinnitamise jaoks 108

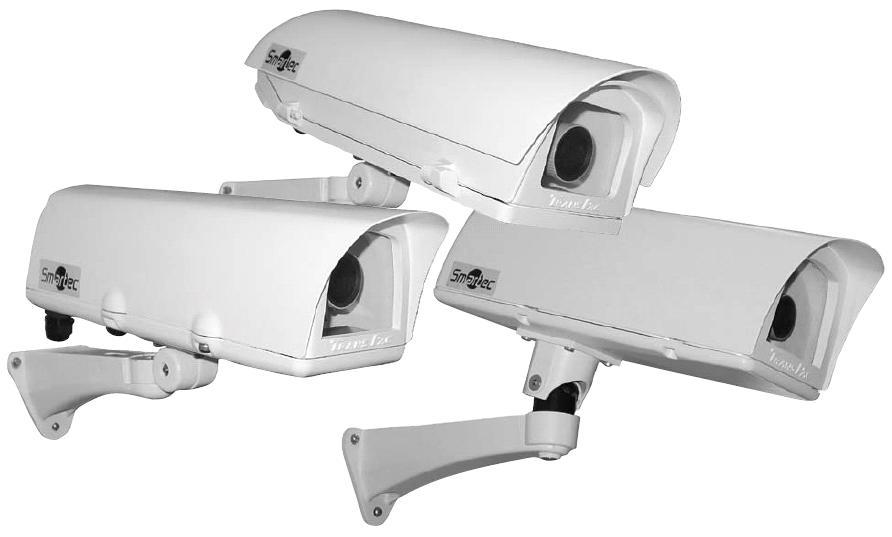

110 KÜTTEGA VÄLIKORPUSED Universaalsed Smartec küttega välikorpused Smartec kaubamärgi küttega välikorpuste STH-12 30, 3230, 5230 kaitse tugevus on IP66/67 ja sobivad optimaalselt kaamerate kaitseks mitmesuguste ilmastikumõjude eest laias temperatuurivahemikus. Neid tarnitakse variantides ühe ja kahe küteelemendiga, samuti sisseehitatud kaamera impulsstoiteplokiga või ilma selleta. Kõik kahe kütteelemendiga välikorpused on laiendatud töötemperatuuride vahemikuga (-55 kuni +50 С) ja välistatud on klaasi higistamine välikorpuse sees. Komplektis iga välikorpusega tarnitakse konsool seinale kinnitamiseks kaabli osalise või täielikult läbiva installatsiooniga. Kõik Smartec küttega välikorpused on toodetud survevalu täppismeetodil. Voolujooneline vorm ja varjatud installatsioon tagavad välikorpuste korraliku (täpse) paigalduse ja nende ideaalse kooskõla fassaadi elementidega hoonete seintele paigaldamise korral. Kõikide Smartec küttega välikorpuste eripäraks on montaaži ja paigaldamise mugavus. Kaamerate teenindamist, objektiivide häälestamist ja teisi reglemendi protseduure võib operatiivselt teostada tänu kolmele läbimõeldud avamise mehhanismile esitatud on mudelid ülemise osa täieliku, küljelt ja frontaalse avamisega. Sisemine konsoolplaat võimaldab reguleerida kaamera asendit. Juurdelülitamise mugavuse jaoks on välikorpuste tagumisel küljel on ette nähtud klemmiplaat ja paigaldatud sulavkaitse. Lai mudelite valik võimaldab küttega välikorpustesse paigaldada mitmesuguseid standard disainiga kaamerate versioone objektiivide laia spektriga, kaasa arvatud motoriseeritud transfokaatorid. Komplekti kuuluvate tihendite abil isoleeritakse kaamerate korpused välikorpusede alustest. 109

111 KÜTTEGA VÄLIKORPUSED STH-1230 Seeria STH-1230 küttega välikorpuste baasseeria enamuse väliste kasutamiste jaoks. Antud küttega välikorpused sobivad standard disainiga (toitega DC 12V või AC 220V), suumobjektiiviga või fikseeritud fookuskaugusega objektiiviga kaamerate paigaldamiseks. Esitatud on neli mudelit: impulsstoiteallikaga 12V/1A või ilma selleta, ühe või kahe kütteelemendiga. Selle seeria seadmetes on realiseeritud ülemise kaane täielik avamine, mis tagab vaba juurdepääsu kaamerale. Ülemine kaan kinnitatakse välikorpuse aluse külge kolme konsoolkruvi abil. STH-3230 Küttega välikorpustes kasutatakse ülemise kaane küljelt avamist (kaane küljele käänamine peale kahe konsoolkruvi vabastamist). Antud iseärasus tagab kaamerale juurdepääsu erakordse mugavuse selle teenindamiseks või objektiivi häälestamiseks. Välikorpuseid võib soovitada standard disainiga (toitega DC 12V või AC 220V), suumobjektiiviga või fikseeritud fookuskaugusega objektiiviga kaamerate paigaldamiseks. Esitatud on kaks mudelit: STH-3230D ilma toiteplokita ja STH-3230D-PSU1 sisseehitatud impulsstoiteplokiga 12V/1A kaamera jaoks. Mõlemad mudelid on varustatud kahe kütteelemendiga, mis tagab laia töötemperatuuride vahemiku ja suurendatud kaitse klaasi higistamine eest välikorpuse sees. Päikesevari on kinnitatud väikesele kaugusele välikorpuse kerest. Nii luuakse õhupilu, mis omakorda kaitseb küttega välikorpust ja kaamerat kuumenemise eest otseste päikesekiirte toimel. Küttega välikorpused kujutavad endast üht turul harvaesinevat varianti korpuse küljelt avamisega ja tolmu- ning niiskusevastase kaitse tugevuse suure väärtuse (IP67) kindlustamisega. STH-5230 Küttega välikorpus on Smartec tooteseeria kõige suuremõõtmelisem. Seeriat esindab üks mudel (STH- 5230DPSU2), mis on komplektitud sisseehitatud toiteallikaga ja kahe kütteelemendiga. Mugav juurdepääs videovalve kaamerale tagatakse kaane frontaalse avamise arvelt (peale nelja konsoolkruvi vabastamist tõstetakse kaane esiosa ja fikseeritakse avatud olekus). Tänu suurele sisemisele mahule võib küttega välikorpust soovitada suuremõõtmeliste kaamerate jaoks, transfokaator-objektiividega kaameratele, samuti IP-kaameratele. STH-5230D-PSU2 tarnitakse sisseehitatud impulsstoiteplokiga kaamerate jaoks, tänu toiteploki suurele võimsusele (DC 12V/3.5A) võib küttega välikorpuse sisse paigutada kaamera koos täiendavate seadmetega, näiteks FOCL (Fiber-optic communication line) saatjaga või miniatuurse IP-videoserveriga. Küttega välikorpuse koosseisulise konsooli konstruktsioon näeb ette kaabli täielikku läbivat installatsiooni välikorpusest konsooli läbi liigendpea seina sisse peidetuna või selle väljumise konsooli aluse juurest. Seejuures erinevalt enamikust analoogidest ei alane tolmu- ja niikuskaitse tugevus IP

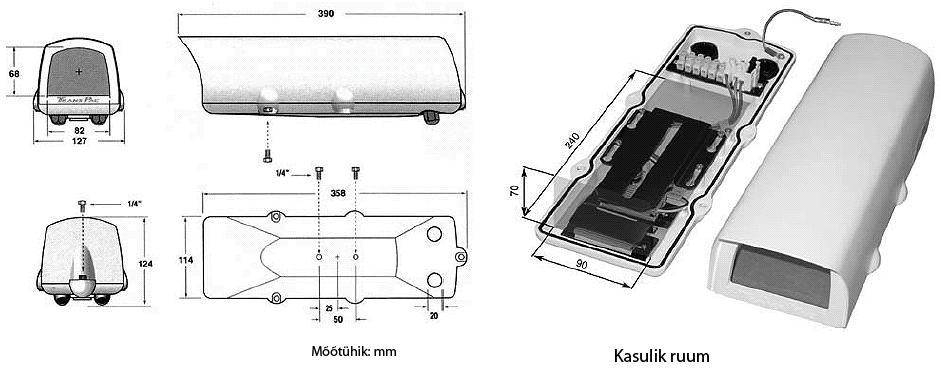

112 KÜTTEGA VÄLIKORPUSED Mõõtmed SEERIA STH-1230 STH-3230 STH

113 KÜTTEGA VÄLIKORPUSED SEERIA STH-1230 Põhilised Tehnilised Spetsifikatsioonid Mudel: STH-12 30S- STH-12 30D- STH-12 30S STH-12 30D PSU1 PSU1 Avamise tüüp: Ülemise kaane täielik avamine Kaitse tugevus: IP66 Välikorpuse materjal: Alumiinium, survevalu Kütteelementide arv: Konsooli tüüp: Osaliselt läbiva installatsiooniga Töötemperatuuri vahemik: C C C C Sisseehitatud toiteplokk: Ei ole AC 220V / DC 12V, 1 А Välikorpuse toide: AC 230V (AC 24V valikuline) Kasulik ruum: 240х90х70mm Mõõdud: 390х127х124mm STH-3230 Mudel: STH-3230D STH-3230D-PSU1 Avamise tüüp: Avamine küljelt Kaitse tugevus: IP67 Välikorpuse materjal: Alumiinium, survevalu Kütteelementide arv: 2 Konsooli tüüp: Osaliselt läbiva installatsiooniga Töötemperatuuri vahemik: C Sisseehitatud toiteplokk: Ei ole AC 220V / DC 12V, 1 А Välikorpuse toide: AC 230V (AC 24V valikuline) Kasulik ruum: 260х90х70mm Mõõdud: 380х140х120mm STH-5230 Mudel: STH-5230D-PSU2 Avamise tüüp: Frontaalne avamine Kaitse tugevus: IP67 Välikorpuse materjal: Alumiinium, survevalu Kütteelementide arv: 2 Konsooli tüüp: Täielikult varjatud läbiva installatsiooniga Töötemperatuuri vahemik: C Sisseehitatud toiteplokk: AC 220V / DC 12V, 3.5A Välikorpuse toide: AC 230V Kasulik ruum: 270х100х90mm Mõõdud: 450х135х158mm Tarvikud STB-C20 STB-C21 Adapter STH seeria küttega välikorpuste postile kinnitamise jaoks Adapter STH seeria küttega välikorpuste nurgale kinnitamise jaoks 112

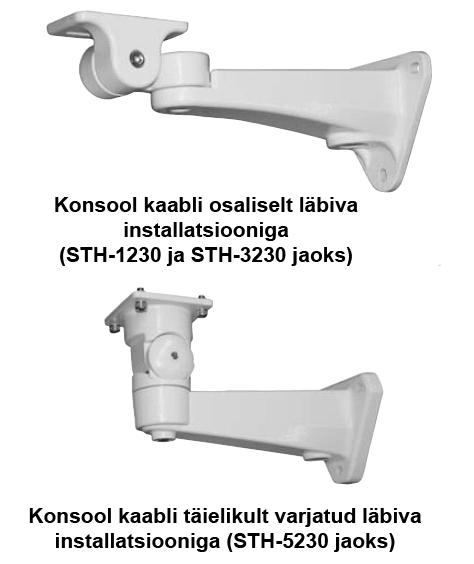

114 KÜTTEGA VÄLIKORPUSED KONSOOLID JA KAABELDUSE MUGAVUS Kõik Smartec kaubamärgi küttega välikorpused on varustatud kahe hermeetilise sisendiga kaabli jaoks. Küttega välikorpused komplektitakse konsoolidega seinale kinnitamiseks kaabli täieliku või osaliselt läbiva installatsiooniga (sõltuvalt seeriast). Seeriad STH-1230 ja STH3230 tarnitakse koos konsooliga, mis tagab kaabli osaliselt läbiva installatsiooni. Seeria STH-5230 tarnitakse koos konsooliga, mis tagab kaabli täielikult varjatud läbiva installatsiooni. See ühelt poolt aitab kaitsta kaablit mehhaaniliste mõjude eest ja teiselt poolt teostada välikorpuse korralikku paigaldust ilma väljapoole väljuvate juhtmeteta. Mõlemal juhul on kaabli väljumine konsoolist võimalik nii läbi seina kui ka välja konsooli aluse juurest (nt paigaldamisel metallkonstruktsioonidele). KAHESED JA ÜHESED KÜTTEELEMENDID Smartec küttega välikorpused tooteseeriasse koosseisus on mudelid, mille temperatuuri vahemiku alumine piir on -40 C või - 50 C, sõltuvalt teise kütteelemendi olemasolust. Kahe kütteelemendi puhul esimene neist takistab kondensaadi moodustumist positiivsetel temperatuuridel ja soojendab õhku korpuse sees ja teine laiendab töötemperatuuride vahemikku eriti madalate temperatuuride korral (kuni -55 С) ja välistab küttega välikorpuse klaasi higistamist ja jäätumist. Kütteelementide toitepinge AC 220V. Valikuliselt võidakse pakkuda kütteelemente, mis on arvestatud AC 24V. Kütteelemetide kohal paiknev eriline ekraan takistab objektiivide korpuse termilist vigastust soojendamisel. TOITEPLOKID Madalvoolu (toide DC 12V) kaamerate kasutamise vajaduse korral on Smartec küttega välikorpuste igas seerias olemas sisseehitatud toiteplokkidega mudelid. STH-1230 seeria välikorpused võivad olla komplektitud alalisvoolu 12V/1A (12W) impulsstoiteplokiga. Samuti on antud toiteplokk kasutusel kõikide STH-3230 seeria välikorpustes. Seeria STH-5230 on esindatud ühe mudeliga: STH-5230D-PSU2 paigaldatud alalisvoolu 12V/3.5A (42W) impulsstoiteplokiga. Mugava juurdelülitamise jaoks on ette nähtud 4 toite väljundit 12V. Alalisvoolu toiteplokid, kaasa arvatud versioonid võimusega 42W, kindlustavad nii kaamerate endi (sh paljude IP-kaamerate) kui ka videosignaali saatjate (üle keerupaari, FOCL, IP-videoserverite) töö. TARVIKUD Küttega välikorpuste eriliste kinnitusviiside jaoks on valikuliselt ette nähtud adapterite kaks tüüpi. Adapter postile kinnitamiseks STB-C20 võimaldab paigaldada küttega välikorpused silindrikujulise ristlõikega konstruktsioonidele läbimõõduga 67 kuni 178mm. Tarnitakse komplektis kahe roostevabast terasest postiklambriga mitmesuguse diameetriga postide jaoks. Adapter nurgale kinnitamiseks STB-C21 tagab küttega välikorpuste paigaldamise võimaluse hoonete välistele nurkadele. 113

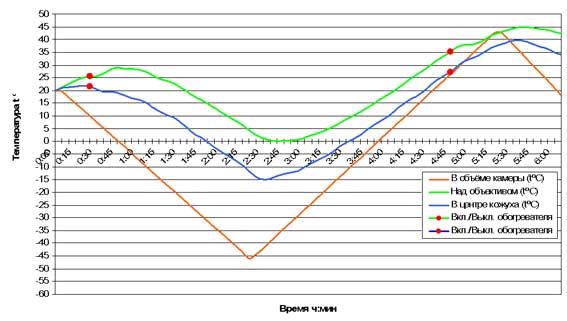

115 KÜTTEGA VÄLIKORPUSED Temperatuurikatsed, tolmu- ja niikuskaitse tugevuse IP tasemed Kliimakatsete läbiviimise ajal asetati kõik Smartec küttega välikorpused kliimakambrisse. Seejuures kehtestati kambris ja välikorpuses temperatuur +20 C, mida seejärel muudeti kiirusega 1 /min. Iga välikorpuse sisse olid paigaldatud standardne must-valge kaamera koos objektiiviga ja kaks andurit (üks välikorpuse keskel kaamera kohal, teine objektiivi kohal) temperatuuri mõõtmiseks. STH-1230 JA STH-3230 SEERIA VÄLIKORPUSED STH-1230 ühe kütteelemendiga Ühe kütteelemendiga mudelites temperatuuri muutusel kliimakambris -46 kuni +42 C varieerus temperatuur küttega välikorpuse keskel -15 kuni +42 C aga temperatuur objektiivi kohal +0 kuni +45 C. Kahe kütteelemendiga mudelites temperatuuri muutusel kliimakambris -56 kuni +41 C, hoidis küttega välikorpus keskel temperatuuri kuni C, aga temperatuuri objektiivi kohal +5 kuni C. STH-1230 kahe kütteelemendiga SEERIA STH-5230 STH-3230 kahe kütteelemendiga STH-5230D-PSU2 välikorpuses temperatuuri muutusel kliimakambris -56 kuni +42 C varieerus temperatuur välikorpuse keskel kuni C aga temperatuur objektiivi kohal +2.9 kuni C. Välikorpuse minimaalse töötemperatuurina võeti kasutusele näidud küttega välikorpuse sees, mille korral välikorpuse keskel temperatuur langes väärtuseni -10 C, mis vastab enamuse videovalvesüsteemide kaamerate minimaalse läve töötemperatuurile. STH-5230 kahe kütteelemendiga Kõik Smartec küttega välikorpused tagavad kliimakaitse tugevuse kõrge taseme IP66 kuni IP67 sõltuvalt seeriast. Garanteeritakse täielikku kaitset tolmu sattumise eest välikorpuse sisse. STH-1230 seerial on kaitse tugevuse tase IP66, mis eeldab kaitset veevoolu ja tugevate veejugade eest igast suunast. STH-3230 ja STH-5230 võimaldavad kaitse tugevuse taset IP67 kaitse osalise või lühiajalise täielikult vette sissekastmise (sukeldamise) korral kuni 1m sügavusele. Töötemperatuuride lai diapasoon ja kliimakaitse tugevuse kõrge tase võimaldavad kasutada Smartec küttega välikorpuseid kõige mitmekesisemates olukordades, kui on vaja kindlustada kaamerate vastupidav töö karmi või mõõduka kliima tingimustes. 114

116 TARVIKUD Tarvikud standard disainiga kaameratele STB-C02 Seina/lae konsool kaameratele; alumiiniumist; juhtme läbiv installatsioon; 170mm Tarvikud STC-2900 jaoks STB-C302. Välikorpus kuppelkaamerate jaoks; sisemine paigaldus; (Pendant) rippkonsool; sinakonsool on komplektis; läbipaistev plafoon. STB-C302-SH. Välikorpus kuppelkaamerate jaoks; (IP65) välispaigaldus; (Pendant) rippkonsool; seinakonsool on komplektis; läbipaistev plafoon, 24 VAC, 56 W. STB-C150. Adapter nurgale kinnitamiseks (nurk-sein) STB-C302/C302-SH. STB-C151. Adapter postile kinnitamiseks STB-C302/C302-SH. STB-C251. Adapter lakke kinnitamiseks (ripplagi) kuppelkaamerate STC jaoks. 115

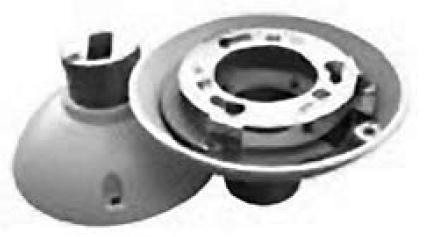

117 TARVIKUD Tarvikud IP Speed Dome kaamerate STC-IP 3975/3985/3988 jaoks STB-D77H05-WIMK Adapter kaamera STC-IP3975A paigaldamiseks konsoolile STB-D77H06-TB Adapter kaamera STC-IP3975A paigaldamiseks ripplakke STB-D77H05-WWBM Seina adapter Smartec IP Speed Dome kaamerate toiteploki paigaldamiseks STB-D77H03-WGT Konsool kaamerate STC- IP3975A/3985A/3988A kinnitamiseks seinale STB-D77H03-WST2 Konsool Smartec IP Speed Dome kaamerate kinnitamiseks seinale STB-D77H07-EBP23 Toiteplokk Smartec IP Speed Dome kaameratele. (Ilmastikukindel teostus IP66). 116

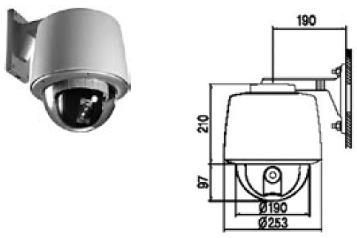

118 TARVIKUD Tarvikud STC-3902/3904/3905 ja STC-3903 jaoks STB-C103 Välikorpus kuppelkaamerate STC- 3902/3904/3905 jaoks; (IP66) välispaigaldus, seinakonsool on komplektis, läbipaistev plafoon, toide 24 VAC, 18 W STB-C101 Adapter lakke kinnitamiseks (ripplagi) STC-3902/3904/3905 jaoks. STB-C104 Seinakonsool STC-3903 jaoks STB-C105 Laekonsool STC-3902/3904/3905 jaoks STB-C106 Seinakonsool STC-3902/3904/3905 jaoks STB-С107 Adapter välisele nurgale kinnitamiseks STB-C106 jaoks. STB-C108 Adapter lakke kinnitamiseks STC- 3902/3904/3905 jaoks. STB-С109 Adapter postile kinnitamiseks STB-C106 jaoks. Tarvikud STC-1500, STC-2500, STC-3500 jaoks STG-202VB Kütteelement DC 12V vandaalikindla kaamera STC-1500 jaoks STG-202VD Kütteelement DC 12V vandaalikindlate kaamerate STC-2500/3500 jaoks Tarvikud STC-1501, STC-2501, STC-IP2580 jaoks STB-C201 Konsool monteerimiseks seinale 117

119 TARVIKUD KONSOOLID LCD-MONITORIDELE FORMAADIS 4:3 STB-M1X Lauaalus Smartec LCDmonitoridele diagonaaliga 15, 17, 19. STB-M37G. Seinakonsool Smartec LCD-monitoridele diagonaaliga kuni 15, 17, 19 ja 20. STB-M775. Seina/laekonsool Smartec LCD-monitoridele diagonaaliga kuni 15, 17, 19,

120 TARVIKUD KONSOOLID LCD-MONITORIDELE FORMAADIS 16:9 STB-M778C Laekonsool Smartec LCDmonitoridele diagonaaliga alates 23. STB-M778W Seinakonsool Smartec LCDmonitoridele diagonaaliga alates
