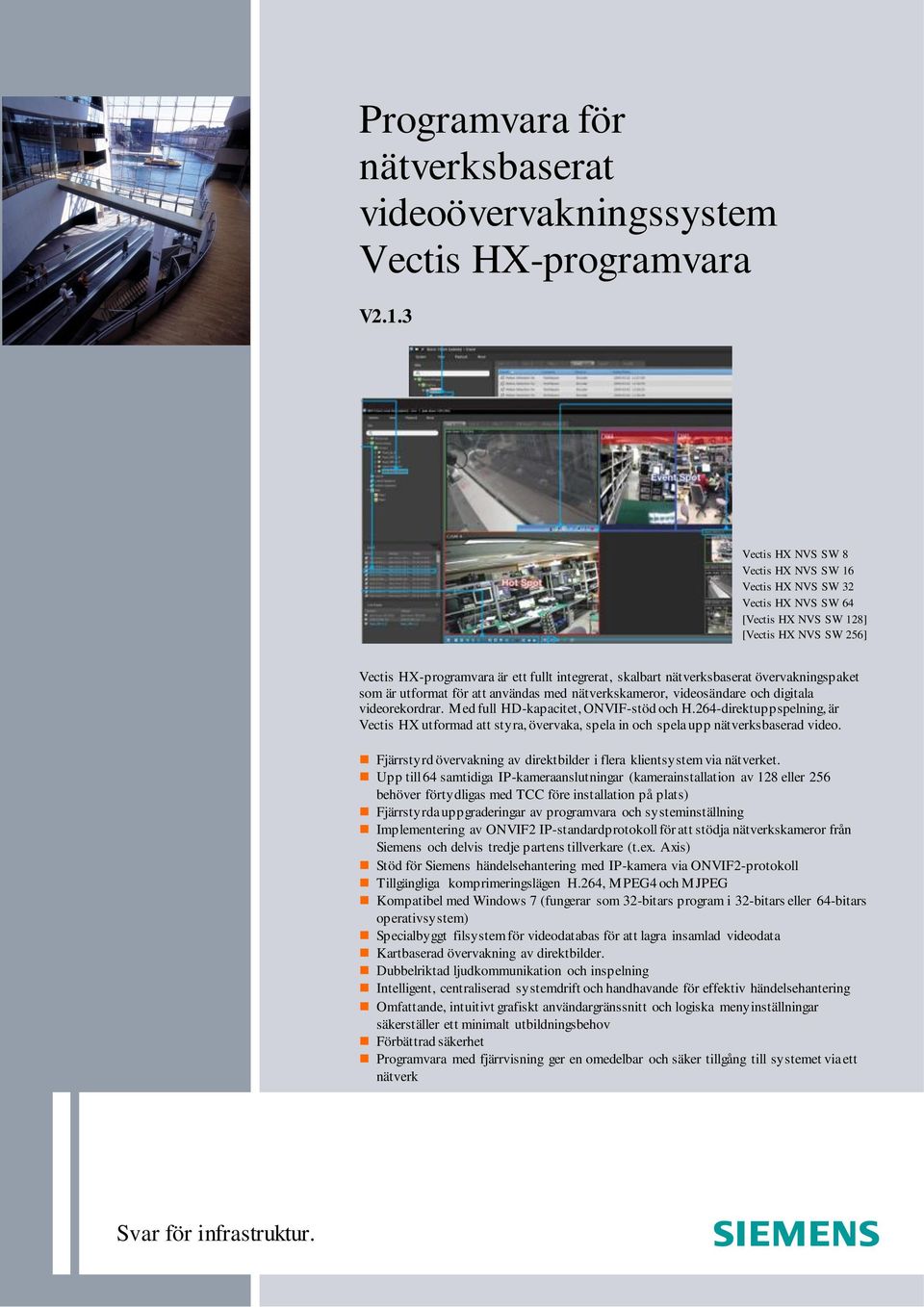

1 Programvara för nätverksbaserat videoövervakningssystem Vectis HX-programvara V2.1.3 Vectis HX NVS SW 8 Vectis HX NVS SW 16 Vectis HX NVS SW 32 Vectis HX NVS SW 64 [Vectis HX NVS SW 128] [Vectis HX NVS SW 256] Vectis HX-programvara är ett fullt integrerat, skalbart nätverksbaserat övervakningspaket som är utformat för att användas med nätverkskameror, videosändare och digitala videorekordrar. Med full HD-kapacitet, ONVIF-stöd och H.264-direktuppspelning, är Vectis HX utformad att styra, övervaka, spela in och spela upp nätverksbaserad video. Fjärrstyrd övervakning av direktbilder i flera klientsystem via nätverket. Upp till 64 samtidiga IP-kameraanslutningar (kamerainstallation av 128 eller 256 behöver förtydligas med TCC före installation på plats) Fjärrstyrda uppgraderingar av programvara och systeminställning Implementering av ONVIF2 IP-standardprotokoll för att stödja nätverkskameror från Siemens och delvis tredje partens tillverkare (t.ex. Axis) Stöd för Siemens händelsehantering med IP-kamera via ONVIF2-protokoll Tillgängliga komprimeringslägen H.264, MPEG4 och MJPEG Kompatibel med Windows 7 (fungerar som 32-bitars program i 32-bitars eller 64-bitars operativsystem) Specialbyggt filsystem för videodatabas för att lagra insamlad videodata Kartbaserad övervakning av direktbilder. Dubbelriktad ljudkommunikation och inspelning Intelligent, centraliserad systemdrift och handhavande för effektiv händelsehantering Omfattande, intuitivt grafiskt användargränssnitt och logiska menyinställningar säkerställer ett minimalt utbildningsbehov Förbättrad säkerhet Programvara med fjärrvisning ger en omedelbar och säker tillgång till systemet via ett nätverk Svar för infrastruktur.

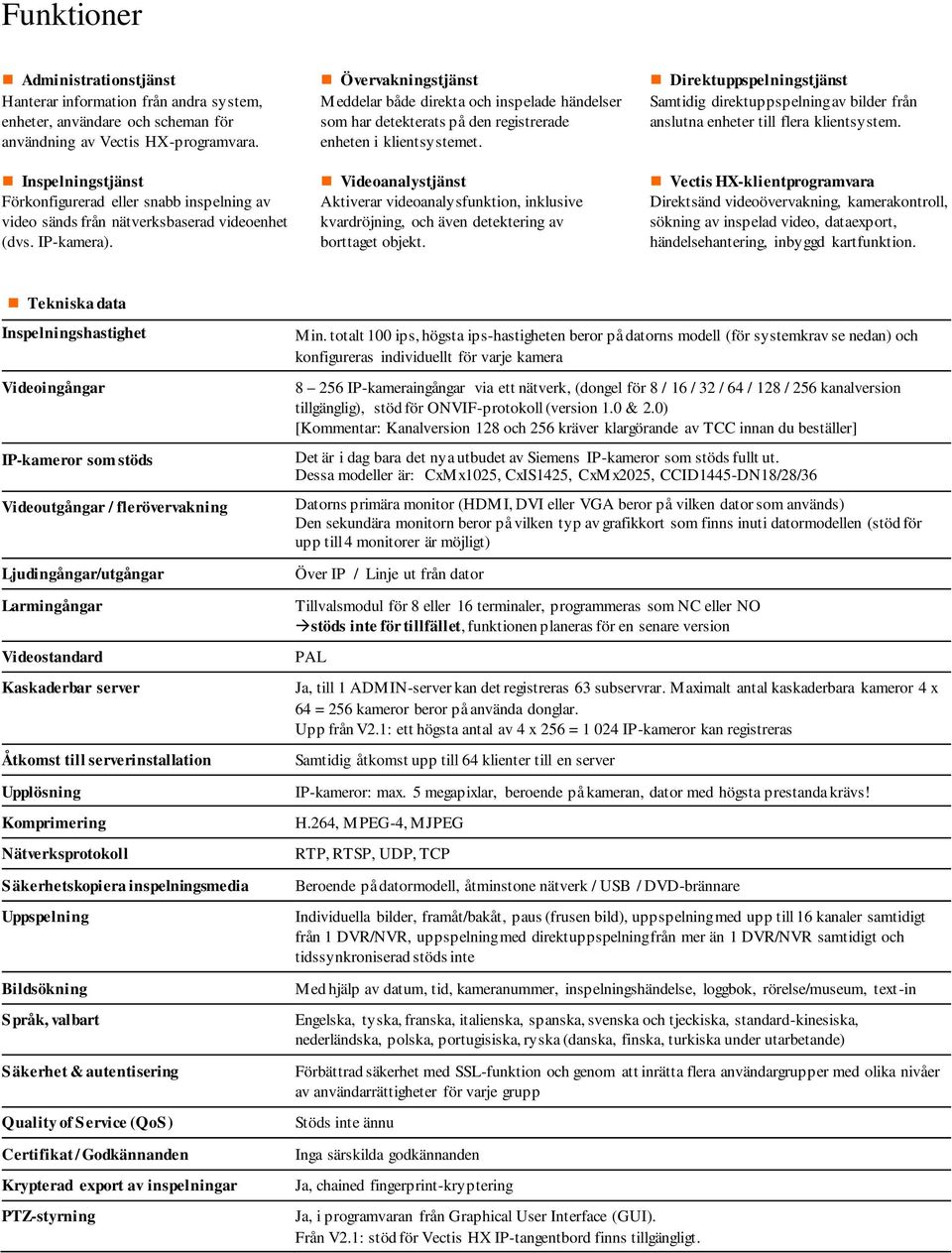

2 Funktioner Administrationstjänst Hanterar information från andra system, enheter, användare och scheman för användning av Vectis HX-programvara. Inspelningstjänst Förkonfigurerad eller snabb inspelning av video sänds från nätverksbaserad videoenhet (dvs. IP-kamera). Övervakningstjänst Meddelar både direkta och inspelade händelser som har detekterats på den registrerade enheten i klientsystemet. Videoanalystjänst Aktiverar videoanalysfunktion, inklusive kvardröjning, och även detektering av borttaget objekt. Direktuppspelningstjänst Samtidig direktuppspelning av bilder från anslutna enheter till flera klientsystem. Vectis HX-klientprogramvara Direktsänd videoövervakning, kamerakontroll, sökning av inspelad video, dataexport, händelsehantering, inbyggd kartfunktion. Tekniska data Inspelningshastighet Videoingångar IP-kameror som stöds Videoutgångar / flerövervakning Ljudingångar/utgångar Larmingångar Videostandard Kaskaderbar server Åtkomst till serverinstallation Upplösning Komprimering Nätverksprotokoll Säkerhetskopiera inspelningsmedia Uppspelning Bildsökning Språk, valbart Säkerhet & autentisering Quality of Service (QoS) Certifikat / Godkännanden Krypterad export av inspelningar PTZ-styrning Min. totalt 100 ips, högsta ips-hastigheten beror på datorns modell (för systemkrav se nedan) och konfigureras individuellt för varje kamera IP-kameraingångar via ett nätverk, (dongel för 8 / 16 / 32 / 64 / 128 / 256 kanalversion tillgänglig), stöd för ONVIF-protokoll (version 1.0 & 2.0) [Kommentar: Kanalversion 128 och 256 kräver klargörande av TCC innan du beställer] Det är i dag bara det nya utbudet av Siemens IP-kameror som stöds fullt ut. Dessa modeller är: CxMx1025, CxIS1425, CxMx2025, CCID1445-DN18/28/36 Datorns primära monitor (HDMI, DVI eller VGA beror på vilken dator som används) Den sekundära monitorn beror på vilken typ av grafikkort som finns inuti datormodellen (stöd för upp till 4 monitorer är möjligt) Över IP / Linje ut från dator Tillvalsmodul för 8 eller 16 terminaler, programmeras som NC eller NO stöds inte för tillfället, funktionen planeras för en senare version PAL Ja, till 1 ADMIN-server kan det registreras 63 subservrar. Maximalt antal kaskaderbara kameror 4 x 64 = 256 kameror beror på använda donglar. Upp från V2.1: ett högsta antal av 4 x 256 = IP-kameror kan registreras Samtidig åtkomst upp till 64 klienter till en server IP-kameror: max. 5 megapixlar, beroende på kameran, dator med högsta prestanda krävs! H.264, MPEG-4, MJPEG RTP, RTSP, UDP, TCP Beroende på datormodell, åtminstone nätverk / USB / DVD-brännare Individuella bilder, framåt/bakåt, paus (frusen bild), uppspelning med upp till 16 kanaler samtidigt från 1 DVR/NVR, uppspelning med direktuppspelning från mer än 1 DVR/NVR samtidigt och tidssynkroniserad stöds inte Med hjälp av datum, tid, kameranummer, inspelningshändelse, loggbok, rörelse/museum, text-in Engelska, tyska, franska, italienska, spanska, svenska och tjeckiska, standard-kinesiska, nederländska, polska, portugisiska, ryska (danska, finska, turkiska under utarbetande) Förbättrad säkerhet med SSL-funktion och genom att inrätta flera användargrupper med olika nivåer av användarrättigheter för varje grupp Stöds inte ännu Inga särskilda godkännanden Ja, chained fingerprint-kryptering Ja, i programvaran från Graphical User Interface (GUI). Från V2.1: stöd för Vectis HX IP-tangentbord finns tillgängligt.

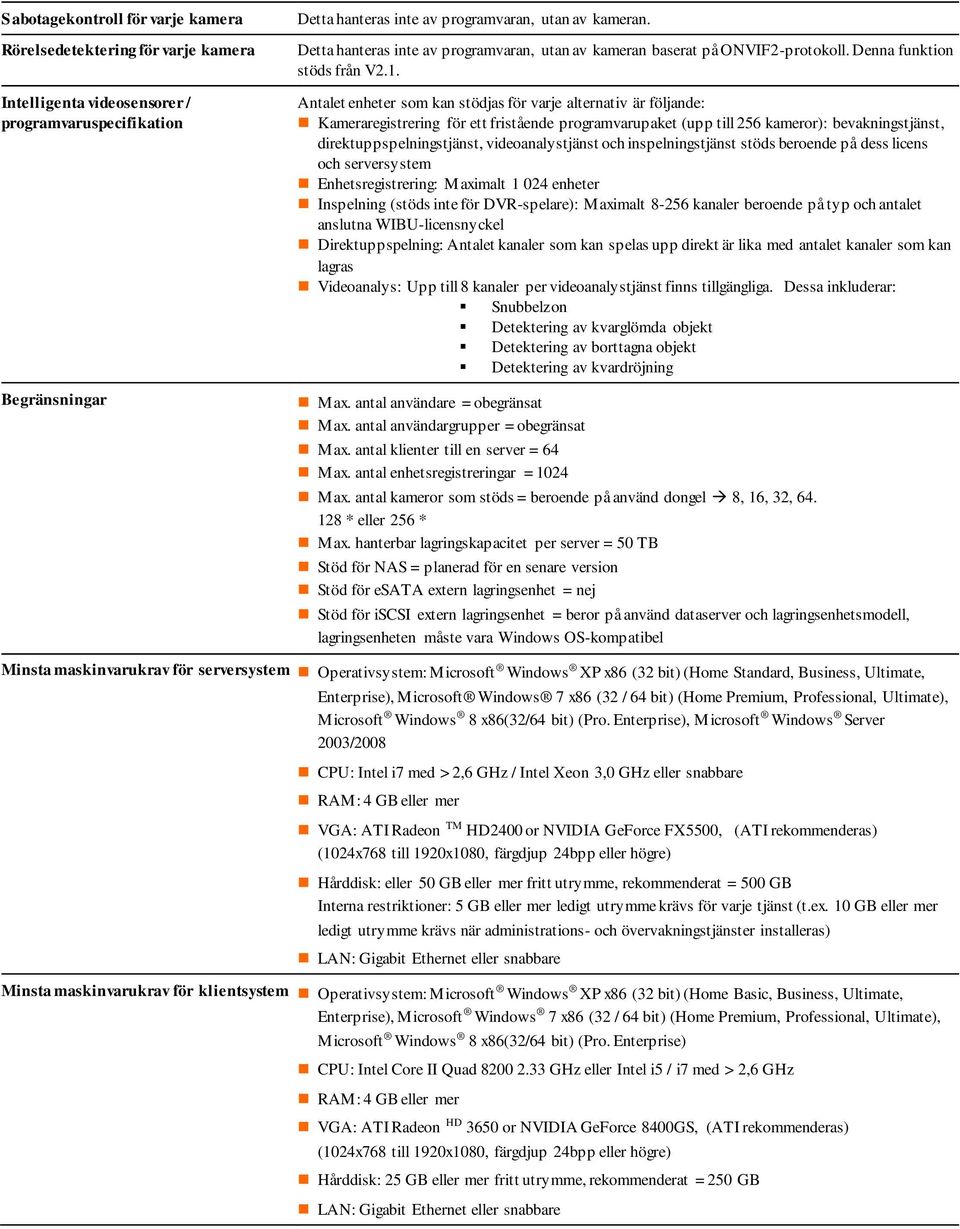

3 Sabotagekontroll för varje kamera Rörelsedetektering för varje kamera Intelligenta videosensorer / programvaruspecifikation Begränsningar Detta hanteras inte av programvaran, utan av kameran. Detta hanteras inte av programvaran, utan av kameran baserat på ONVIF2-protokoll. Denna funktion stöds från V2.1. Antalet enheter som kan stödjas för varje alternativ är följande: Kameraregistrering för ett fristående programvarupaket (upp till 256 kameror): bevakningstjänst, direktuppspelningstjänst, videoanalystjänst och inspelningstjänst stöds beroende på dess licens och serversystem Enhetsregistrering: Maximalt enheter Inspelning (stöds inte för DVR-spelare): Maximalt kanaler beroende på typ och antalet anslutna WIBU-licensnyckel Direktuppspelning: Antalet kanaler som kan spelas upp direkt är lika med antalet kanaler som kan lagras Videoanalys: Upp till 8 kanaler per videoanalystjänst finns tillgängliga. Dessa inkluderar: Snubbelzon Detektering av kvarglömda objekt Detektering av borttagna objekt Detektering av kvardröjning Max. antal användare = obegränsat Max. antal användargrupper = obegränsat Max. antal klienter till en server = 64 Max. antal enhetsregistreringar = 1024 Max. antal kameror som stöds = beroende på använd dongel 8, 16, 32, * eller 256 * Max. hanterbar lagringskapacitet per server = 50 TB Stöd för NAS = planerad för en senare version Stöd för esata extern lagringsenhet = nej Stöd för iscsi extern lagringsenhet = beror på använd dataserver och lagringsenhetsmodell, lagringsenheten måste vara Windows OS-kompatibel Minsta maskinvarukrav för serversystem Operativsystem: Microsoft Windows XP x86 (32 bit) (Home Standard, Business, Ultimate, Enterprise), Microsoft Windows 7 x86 (32 / 64 bit) (Home Premium, Professional, Ultimate), Microsoft Windows 8 x86(32/64 bit) (Pro. Enterprise), Microsoft Windows Server 2003/2008 CPU: Intel i7 med > 2,6 GHz / Intel Xeon 3,0 GHz eller snabbare RAM: 4 GB eller mer VGA: ATI Radeon TM HD2400 or NVIDIA GeForce FX5500, (ATI rekommenderas) (1024x768 till 1920x1080, färgdjup 24bpp eller högre) Hårddisk: eller 50 GB eller mer fritt utrymme, rekommenderat = 500 GB Interna restriktioner: 5 GB eller mer ledigt utrymme krävs för varje tjänst (t.ex. 10 GB eller mer ledigt utrymme krävs när administrations- och övervakningstjänster installeras) LAN: Gigabit Ethernet eller snabbare Minsta maskinvarukrav för klientsystem Operativsystem: Microsoft Windows XP x86 (32 bit) (Home Basic, Business, Ultimate, Enterprise), Microsoft Windows 7 x86 (32 / 64 bit) (Home Premium, Professional, Ultimate), Microsoft Windows 8 x86(32/64 bit) (Pro. Enterprise) CPU: Intel Core II Quad GHz eller Intel i5 / i7 med > 2,6 GHz RAM: 4 GB eller mer VGA: ATI Radeon HD 3650 or NVIDIA GeForce 8400GS, (ATI rekommenderas) (1024x768 till 1920x1080, färgdjup 24bpp eller högre) Hårddisk: 25 GB eller mer fritt utrymme, rekommenderat = 250 GB LAN: Gigabit Ethernet eller snabbare

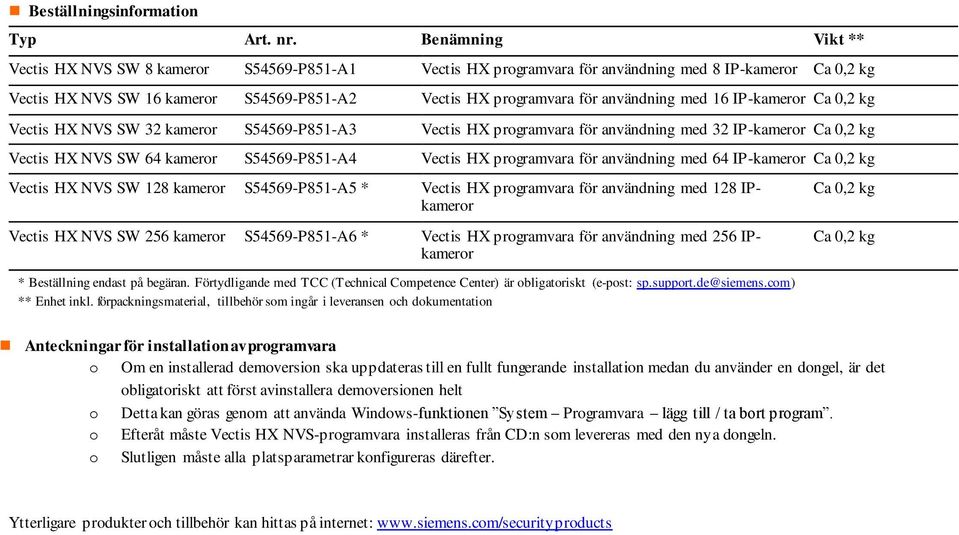

4 Beställningsinformation Typ Art. nr. Benämning Vikt ** Vectis HX NVS SW 8 kameror S54569-P851-A1 Vectis HX programvara för användning med 8 IP-kameror Ca 0,2 kg Vectis HX NVS SW 16 kameror S54569-P851-A2 Vectis HX programvara för användning med 16 IP-kameror Ca 0,2 kg Vectis HX NVS SW 32 kameror S54569-P851-A3 Vectis HX programvara för användning med 32 IP-kameror Ca 0,2 kg Vectis HX NVS SW 64 kameror S54569-P851-A4 Vectis HX programvara för användning med 64 IP-kameror Ca 0,2 kg Vectis HX NVS SW 128 kameror S54569-P851-A5 * Vectis HX programvara för användning med 128 IPkameror Vectis HX NVS SW 256 kameror S54569-P851-A6 * Vectis HX programvara för användning med 256 IPkameror * Beställning endast på begäran. Förtydligande med TCC (Technical Competence Center) är obligatoriskt (e-post: sp.support.de@siemens.com) ** Enhet inkl. förpackningsmaterial, tillbehör som ingår i leveransen och dokumentation Ca 0,2 kg Ca 0,2 kg Anteckningar för installation av programvara o Om en installerad demoversion ska uppdateras till en fullt fungerande installation medan du använder en dongel, är det obligatoriskt att först avinstallera demoversionen helt o Detta kan göras genom att använda Windows-funktionen System Programvara lägg till / ta bort program. o Efteråt måste Vectis HX NVS-programvara installeras från CD:n som levereras med den nya dongeln. o Slutligen måste alla platsparametrar konfigureras därefter. Ytterligare produkter och tillbehör kan hittas på internet:

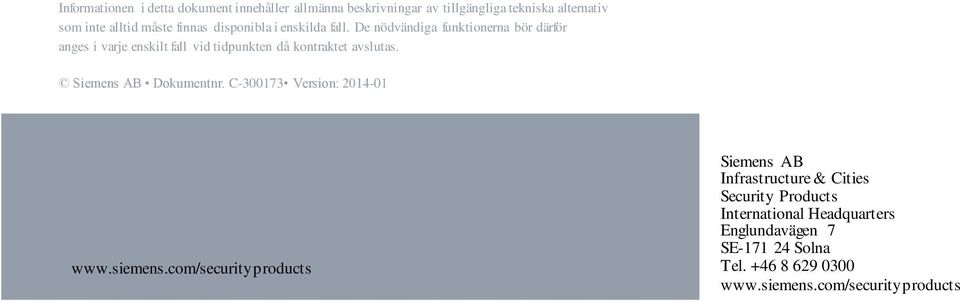

5 Informationen i detta dokument innehåller allmänna beskrivningar av tillgängliga tekniska alternativ som inte alltid måste finnas disponibla i enskilda fall. De nödvändiga funktionerna bör därför anges i varje enskilt fall vid tidpunkten då kontraktet avslutas. Siemens AB Dokumentnr. C Version: Siemens AB Infrastructure & Cities Security Products International Headquarters Englundavägen 7 SE Solna Tel
