1 METODDAGEN 14 mars 2004 Implementering av Europastandard och CE-märkning för ballast Hur fungerar det med nya CEN-standarderna? Jan Bida, SBMI Lotta Liedberg, SP Implementering av Europastandard inom bergmaterialindustrin CEN medlemsstater CEN/TC 154 Aggregates I Sverige SIS/TK 187 Ballast 1

2 Implementering av Europastandard inom bergmaterialindustrin Bakgrund CEN - standardisering Byggproduktdirektivet 1989 SFS 1994:847 Lagen om tekniska egenskapskrav på byggnadsverk Bärförmåga, stadga och beständighet Brandskydd Hygien, hälsa och miljö Säkerhet vid användning Bullerskydd Energihushållning Upphandlingsdirektivet 1993 SFS 1992:1528 Lagen om offentlig upphandling LOU Krav på CEN-standardiserade produkter vid offentlig upphandling EN - standarder för ballast Produktstandarder: EN Ballast för betong EN Ballast för asfaltmassor o. tankbeläggningar EN Ballast för obundna o. hydrauliskt bundna material EN Makadamballast för järnväg EN Obundna material EN Ballast för bruk EN Vattenbyggnadssten EN Lättballast Provningsmetoder: 35 st. varav 24 används i Sverige 2

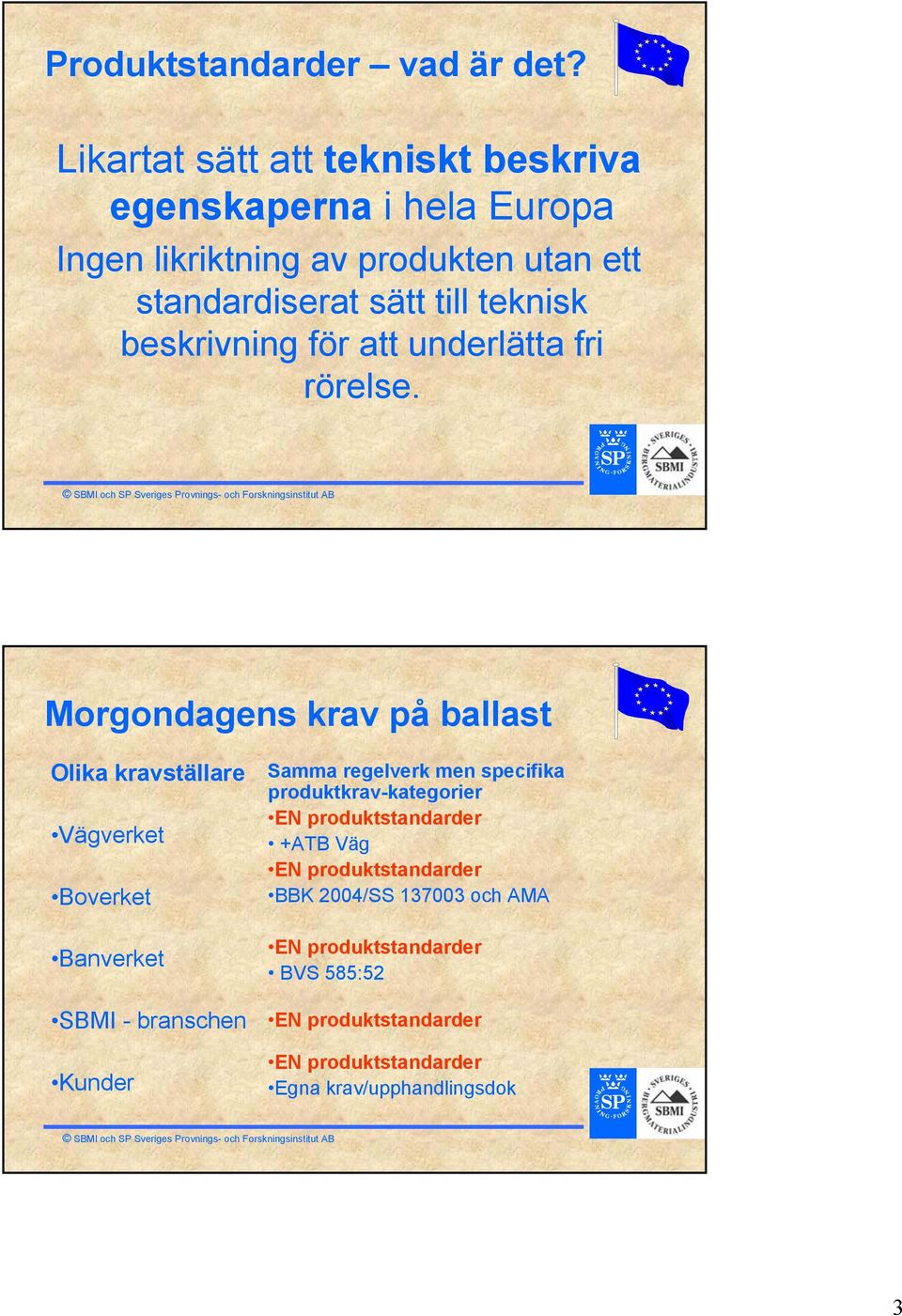

3 Produktstandarder vad är det? Likartat sätt att tekniskt beskriva egenskaperna i hela Europa Ingen likriktning av produkten utan ett standardiserat sätt till teknisk beskrivning för att underlätta fri rörelse. Morgondagens krav på ballast Olika kravställare Vägverket Boverket Banverket SBMI - branschen Kunder Samma regelverk men specifika produktkrav-kategorier EN produktstandarder +ATB Väg EN produktstandarder BBK 2004/SS och AMA EN produktstandarder BVS 585:52 EN produktstandarder EN produktstandarder Egna krav/upphandlingsdok 3

4 EN-standardisering ballast - Skillnader? Vad skiljer nuvarande krav mot EN-standarders krav? Kategoriindelning (kravnivåer) Produkten skall deklareras Inga tilläggskrav utöver EN-standarden Alltså kunskap om den egna produkten krävs! Standardens struktur Innehållsförteckning Omfattning Informativa och normativa bilagor Termer och definitioner Filler Finmaterial Fin ballast (jmfr btg-asfalt) Grov ballast Samtagen ballast Naturligt graderad 0/8 4

5 Kategorier nivåer för ballastegenskaper FI 15 innebär FlisighetsIndex upp till 15 Olika index för olika egenskaper Olika nivåer för olika produktgrupper Fl 15, Fl 20, Fl 35, Fl 50 Fl Declared deklarerat Fl NR inga krav Vad skall deklareras? Minimum det produkstandarden kräver Med tillägg det myndigheterna kräver (Boverket) Och det kunderna kräver. 5

6 Vad skall minimum deklareras? Produktstandard/ Egenskap Betong Asfalt Väg Järnväg Kornstorlek X X X X Kornform X längd Finmaterialhalt X X finkorn Finmaterialkvalitet X Fragmentering Nötning Densitet och vabs (X) X Frostbeständighet (X) Org. föroreningar (X) (X) EN Ballast för asfaltmassor och tankbeläggningar Siktstorlekar tabell 1 6

7 EN Ballast för asfaltmassor och tankbeläggningar Kornstorleksfördelning Grov Gc90/10, Gc90/15, Gc90/20, Gc85/15, Gc85/20, Gc85/35 (+toleranskrav) Fin, Gf85 (+toleranskrav) Samtagen ballast, Ga90, Ga85 (+toleranskrav) Finmaterialhalt <0,063 mm Olika beroende på sortering Finmaterialkvalitet Provas om mängden finmtrl >3% med metylenblå 5 kategorier EN Ballast för asfaltmassor och tankbeläggningar 7

8 EN Ballast för asfaltmassor och tankbeläggningar Kornform 9 kategorier Flisighetsindex Fl10, Fl15, Fl20, Fl25, Fl30, Fl35, Fl50, Fl deklarerat, Fl inga krav 8 kategorier LT-index Sl15, Sl20, Sl25, Sl30, Sl35, Sl50, Sl deklarerat, Sl inga krav Andel krossat material, 7 kategorier C100/0, C95/1, C90/1, C50/10, C50/30, C deklarerat, C inga krav EN Ballast för asfaltmassor och tankbeläggningar Angularity/flödeskoeff., 5 kategorier Ecs38, Ecs35, Ecs30, Ecs deklarerat, Ecs inga krav Fragmentering, (LA-tal) 8 kategorier LA15, LA20, LA25, LA30, LA40, LA50, LA deklarerat, LA inga krav Fragmentering, fallhammare, 6 kategorier SZ18, SZ22, SZ26, SZ32, Sz deklarerat, SZ inga krav Poleringsmotstånd, PSV, 7 kategorier PSV68, PSV62, PSV56, PSV50, PSV44, PSV deklarerat, PSV inga krav 8

9 EN Ballast för asfaltmassor och tankbeläggningar Nötningsmotstånd, AAV, 5 kategorier AAV10, AAV15, AAV20, AAV deklarerat, AAV inga krav Nötningsmotstånd, Micro-Deval, 7 kategorier MDE10, MDE15, MDE20, MDE25, MDE35, MDE deklarerat, MDE inga krav Motstånd mot dubbdäck, kulkvarn, 7 kategorier An7, An10, An14, An19, An30, An deklarerat An inga krav EN Ballast för asfaltmassor och tankbeläggningar Korndensitet Deklareras Vattenabsorption Deklareras Skrymdensitet Deklareras Livslängdsegenskaper Frys-tö, Termisk chock, Bindning ballast-bitumen, Sonnenbrand Kemiska egenskaper 9

10 EN Ballast för asfaltmassor och tankbeläggningar Krav för filler Kornfördelning Skadligt finmaterial Vatteninnehåll Partikeldensitet Hålrumshalt Mjukpunktsförhöjning Kemiska egenskaper (vattenhalt, kalkhalter mm) Fillerproduktionens variation mm Provningsfrekvenser EN Ballast för asfaltmassor. Kornstorlek Finmaterialinnehåll Finmaterialkvalitet Kornform Andel krossade part. Fragmentering Nötning Partikeldensitet, vattenabs Termisk shock Bindnining ballast-bitumen Kemisk sammansättning Grova lätta föroreningar 1/vecka 1/vecka 2/år 1/månad 1/månad 1/år 1/år 1/ 2 år 1/år 1/år 1/ 5 år 1/år 10

11 EN Ballast för obundna och hydrauliskt bundna material. Tabell 2 Allmänna kornstorleksfördelningskrav Ballast Storlek mm Passerande mängd, vikt-% 2 D a 1,4 D b c D d d c e d/2 b c Kategori G Grov d > till till 99 0 till 15 0 till 5 G C och D > till till 99 0 till 20 0 till 5 G C Fin d = till till 99 G F 85 och D < 6, till till 99 G F 80 d = till 99 G A 85 Samtagen till till 99 G A 80 och D > 6, till 99 G A 75 EN Ballast för obundna o. hydrauliskt bundna material Kornstorleksfördelning Grov Gc85-15, Gc80-20 (+ toleranskrav) Fin, Gf85, Gf80 (+ toleranskrav) Samtagen ballast, Ga85, Ga80, Ga75 (+ toleranskrav) Kornform 5 kategorier Flisighetsindex Fl20, Fl35, Fl50, Fl deklarerat, Fl inga krav 5 kategorier LT-index Sl20, Sl40, Sl55, Sl deklarerat, Sl inga krav 11

12 EN Ballast för obundna och hydrauliskt bundna material.. Andel krossade korn, 7 kategorier C90/3, C50/10, C50/3, Cnr/50, Cnr/70, C deklarerat, C inga krav Finmaterialhalt, Kategorier beroende på Grovt, Fint, Samtagen ballast Finmaterialkvalitet Deklareras om finmaterialhalt > 3% Fragmentering, LA-tal, 8 kategorier LA20, LA25, LA30, LA40, LA50, LA60, LA deklarerat, LA inga krav EN Ballast för obundna o. hydrauliskt bundna material Fragmentering, Fallhammare, 8 kategorier SZ18, SZ22, SZ26, SZ32, SZ35, SZ38, Sz deklarerat, SZ inga krav Nötningsmotstånd, Micro-Deval, 6 kategorier Mde20, Mde25, Mde35, Mde50, Mde deklarerat, Mde inga krav Korndensitet Deklareras Vattenabsorption Deklareras 12

13 EN Ballast för obundna och hydrauliskt bundna material Kemiska egenskaper och volymstabilitet, provas om slagg används Organiska föroreningar Provas vid risk Vattenlösliga föroreningar Provas vid risk Föroreningar Provas vid risk Vittringsbeständighet (Sonnenbrand hos basalt) Frostbeständighet (Frys-tö) Vattenabsorption WA24-1, WA24-2 Provningsfrekvenser EN Kornstorlek Kornform Andel krossade korn Finmaterialinnehåll Finmaterialkvalitet Fragmentering Nötning Partikeldensitet, vattenabs Kemiskt innehåll (hårdnandet av materialet Frostbeständighet 1/vecka 1/månad 1/månad 1/vecka 1/vecka 2/år 2/år 1/år 1/år 1/ 2 år 13

14 EN Obundna material Krav på ballast enligt EN valda blandningar ex 0/31,5 0/40, 0/45 Tabell 1 Blandningsbeteckning 0/8 0/10 0/11,2 0/12,5 0/14 0/16 0/20 0/22,4 0/31,5 0/40 0/45 0/56 0/63 0/80 7 kategorier finmaterialhalt <0,063 mm MAX: UF3, UF5, UF7, UF9, UF12, UF15, UF inga krav MIN: LF2, LF4, LF8, LF inga krav Föreskrivande myndighet? Boverket är föreskrivande myndighet i de flesta fall Boverket föreskrivande för ballast till betong genom BBK2004 och SS Vägverket kan föreskriva i VVFS ATB Väg är bara upphandlingsdokument, ej myndighetskrav BVS 585:52 är bara upphandlingsdokument 14

15 Ballast till betong SS EGENSKAP Kornstorleksfördelning inkl finmaterialhalt Finmaterialkvalitet Densitet och vattenabsorption Vattenabsorptionfrostbeständighet Kloridhalt Petrografi KRAV Deklareras enl EN 12620, f NR ej tillåten Dekl om finmtrl över 3% Deklareras grov ballast Deklareras F NR om vabs <1% Deklareras? Deklareras, beständig ballast Makadamballast till järnväg BVS : Egenskapskrav Kornstorleksfördelning Finmaterialhalt Kornform, LT Kornlängd Los Angeles Micro deval Densitet och vattenabsorption Petrografi (glimmer, kvarts) Upphandlingskrav Kategori E eller F Kategori A SI 20 Kategori D (< 12%) LA RB 20 Deklareras Deklareras (vabs max 0,5%) Glimmer max 10%, kvarts deklareras 15

16 Asfaltballast ATB Väg 2004: EGENSKAP Kornstorleksfördelning Densitet och vattenabsorption Kornform, flisighetsindex Krossytegrad (krossad natur) Kulkvarn Los Angeles Micro deval (viss tex JIM) Petrografi Upphandlingskrav (ex ABS) Deklareras, kundkrav Deklareras FI 15 FI 20 C 50/30 C 50/10 AN 7 AN 10 AN 14 LA 25 LA 20 M DE 10 M DE 15 Deklareras Bärlager till belagda vägar ATB Väg 2004: EGENSKAPER Kornstorleksfördelning Finmaterialhalt Finmaterialkvalitet (om < 5% finmtrlhalt) Krossytegrad (vid krossad natur) Los Angeles Micro deval Organiska föroreningar Petrografi (glimmerhalt VV) Modifierad proctor (VV krav) KRAV OC 85, G O LF 2 och UF 7 SE >35 C 50/30 LA 40 M DE 20 eller M DE 25 Ej <30% <50% Deklareras 16

17 Vad behöver branschen göra nu? Skaffa produkt- och provningsstandarder Införskaffa lämplig provutrustning Stansade siktar (minimum) Förteckna vilka sorteringar-vilken standard Skaffa myndighetsföreskrifter och upphandlingsdokument BBK2004-SS BVS ATB Väg 2004 Upprätta c-märkesinformation (produktdeklarationer) Typprovning Upprätta först CE-märkesinformationen Ta ut ETT stort stickprov och typprova samtliga egenskaper som deklarerats i CEmärkesinformationen Typprovning kan ske på eget lab om utrustning kalibrerad enligt EN Provningsrapporten skall vara märkt Typprovning 17

18 Provtagning SS-EN Bättre planering Större mängder Mängden=6*roten ur största kornstorlek*lös skrymdensitet Innebär mängd för 8/16: 6*roten ur 16*1,6=38,4 kg Metoder för olika platser En egen provtagningsinstruktion/plan skall upprättas Vad behöver branschen göra nu? Typprova Införskaffa underlag vad avser farliga ämnen Strålning-karta från SGU, kommunens riskbedömning? Tungmetaller Petro, Mia Tossavainens avhandling? Uppdatera kvalitetsmanualen/rutiner så att produktionskontrollen uppfylls 18

19 Vad skall besiktigas? Nivå 2+ innebär : Typprovning FPC och egenkontroll Övervakande kontroll-besiktning Nivå 4: Typprovning FPC och egenkontroll Vad skall besiktigas? Nivå 2+ produkter: Ballast till betong (bärande) Makadamballast till järnväg Ballast till asfaltmassor etc Bärlager till belagda vägar Ballast till bruk (bärande) Nivå 4: Övrig obunden ballast 19

20 Produktionskontroll (FPC) Normativ bilaga i varje produktstandard innehåller: 1. System för produktionskontroll säkerställer att ballast uppfyller kraven i produktstandarden 2. Organisation ansvar och befogenheter 3. Kontrollrutiner dokumentstyrning, råmaterialdata 4. Produktionsledning 5. Besiktning och provning 6. Protokoll 7. Icke överensstämmande produkter 8. Hantering och lagring m.m. 9. Transport och emballering 10. Personalutbildning Tabeller minsta provningsfrekvens FPC - Produktionskontroll Organisationsschema, AD mm Ledningens genomgång Rutin dokument och datastyrning Rutin för ue (tydligare överföring av krav) Rutin kännedom om råmaterialet 20

21 Mera FPC.. Rutiner produktion Identifiering (märkning) och kontroll produkt (inkl justering maskiner) Identifiering kontroll farliga ämnen Upplagsrutiner Labutrustning Kalibrering enligt EN 932-5, bevara protokoll Identifiering, märkning mm Mera FPC Provfrekvens (tidsbaserad) Upprätta ny tabell Journal producerad sortering/dag Protokoll-/ journalrutiner Avvikande produkter Hantering, lagring mm Transport och emballering 21

22 Mera FPC. Utbildning personal CE-märkesinformation Följesedel tillägg: CE-märke Produktstandardens nr Ballastens ursprung Implementering av Europastandard inom Bergmaterialindustrin CD Ballast 1 Produktstandarder: (4 översatta till svenska): SS-EN Ballast för betong SS-EN Ballast för asfaltmassor SS-EN Ballast för obundna na och hydrauliskt bundna material för väg/anläggning SS-EN Makadamballast adamballast för järnväg SS-EN Obundna vägmaterial CD Ballast 2 Provningsmetoder: 23 provningsmetoder (12 översatta till svenska) 22

23 Implementering av Europastandard inom bergmaterialindustrin Samarbete SBMI - SIS Översättning av produktstandarder och provningsmetoder Publicering av 2 CD med utvalda standarder SP Ballastmanual Framtagen för företag som vill ha hjälp med kvalitetssystem Enkel fyllerimanual på cd eller papper Pärm/pärmar med flikar för de egna dokumenten Flikar med styrande dokument Manual Standarder Flikar med redovisande dokument Kalibreringsprotokoll Typprovningsresultat 23

24 CE-märket och dokument Implementering av CEN standarder i Europa UEPG CE 24
