1 Ringanalyser Metoddagen Håkan Arvidsson & Andreas Waldemarson Metodgruppens Ringanalysgrupp Deltagare: Mats Jonsson, Svevia Lars Jansson, Peab Asfalt Katarina Ekblad, Skanska Kenneth Vikström, NCC Andreas Waldemarson, VTI Håkan Arvidsson, VTI Senaste möte: Vi har en plan!

2 Planen höst-vinter Bitumen Asfalt Ballast Gjutasfalt Årtal Prio Metod Prio Metod Prio Metod Prio Metod PMB, ett batteri av test typ Neste 1 Vattenkänslighet TDOK 2017:0650 (SS-EN :2018 Metod A) 1 Vattenabsorption inkl. korndensitet (SS-EN ) 1 Stämpelbelastning, Formstabilitet Återvinning av mjukbitumen med påföljande analys av viskositet 2 Dyn. Kryp SS-EN :2017 Metod A1 2 Flisighetsindex DSR 3 Bindemedelshalt, kornkurva och hålrum 3 LA RB (SS-EN ) 1 Stämpelbelastning, Formstabilitet MSCR 4 Lagertjocklekar 4 Petrografi (SS-EN 932-3) Bindemedelsåterstod, Emulsion 5 Krossytegrad (SS-EN 933-5) Sandekvivalent (SS-EN 933-8) Siktning, Ringanalyser Just nu pågår arbete med att fastställa status för planerade ringanalyser. Det mesta av det praktiska arbetet utförs av arbetsgrupper inom respektive utskott. Arbetsgrupperna består oftast av VTI och representanter från entreprenörslabben. VTI har (ett litet) stöd från Trafikverket för planering och fördjupad (statistisk) analys.

3 Ringanalyser, Ballast/Obundna lager Grovsikt Glimmer Vattenabsorption Grovsikt TDOK 2014:0145 Provning på laboratorierna förra vintern. Kortfattad snabbversion skickades ut till deltagande laboratorier i höstas. Slutförande av slutrapport pågår.

4 Grovsikt TDOK 2014:0145 Andel passerande 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0/4 mm (37%) 4/8 mm (10%) 8/11 mm (10%) 11/16 mm (10%) 16/22,4 mm (15%) 22,4/31,5 mm (14%) 31,5/45 mm (4%) Propresultat Teoretiska resultat av proportionerng 0% 0,0625 0,125 0,25 0, Kornstorlek, mm Grovsikt TDOK 2014: % Grovsiktning TDOK 2014: siktning 0 16 mm SS EN % 80% 70% Vid 16 mm skiljer det 3 % mellan max och min. Passerande 60% 50% 40% 30% 20% 10% 0% 0,0625 0,125 0,25 0, ,6 8 11, , Sikt, mm

5 Grovsikt TDOK 2014:0145 Jämförelse proportionering/ringanalysresultat 100% 90% 80% 70% Propresultat Mv Ringanalys Andel passerande 60% 50% 40% 30% 20% 10% 0% 0,0625 0,125 0,25 0, Kornstorlek, mm Glimmerhalt, TDOK 2014:0144 Fyra material i sortering 0/2 mm eller 0/4 mm. 23 uppsättningar av varje material Endast 8 anmälda laboratorier/konsulter hittills ( ) Först till kvarn Anmäl er till hakan.arvidsson@vti.se, SNARAST!

6 Vattenabsorption (och korndensitet), SS-EN Ambitionen var att vi skulle kommit igång redan i höstas Ringanalyser, Asfalt 2018 Provningsmetod Procedur Bindemedelshalt SS-EN :2012 FAS Metod 480 Kornstorleksfördelning SS-EN :2015 Tillverkning av provkroppar SS-EN :2012 Kompaktdensitet SS-EN :2009/AC:2012 Skrymdensitet SS-EN :2012 Hålrumshalt SS-EN :2003 Maskinell Marshallpackning Metod A: Vattenmetoden Metod B: Vattenmetoden Metod D: Skjutmåttsmetoden Metod B: Vattenmetoden Metod D: Skjutmåttsmetoden

7 Resultat, Bindemedelshalt, SS-EN :2012 Resultat, Kornstorleksfördelning, SS-EN :2015

8 Resultat, Skrymdensitet, SS-EN :2012, Metod B och D Metod B, SSD Metod D, Skjutmått Resultat, Kompaktdensitet SS-EN :2009/AC:2012

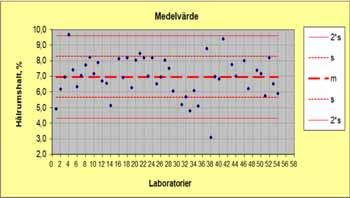

9 Resultat, Skrymdensitet, SS-EN :2003 Baserat på Metod B, SSD Baserat på Metod D, Skjutmått Några jämförelser med tidigare resultat Större spridning 2018 än 2008 Mindre spridning 2018 än 2008

10 Forts, Några jämförelser Skrym, komp och hålrum Ringanalys 2018 Instampningstemperatur, Provkropparnas Skrymdensitet, Mg/m³ Komp.dens Hålrumshalt, % ABT16 70/100 C vikt, g vatten skjutmått Mg/m³ vatten skjutmått antal lab max ,387 2,382 2,476 5,5 9,7 medel ,355 2,285 2,456 4,1 7,0 min ,318 2,223 2,440 2,4 3,1 s 5,1 24,6 0,018 0,029 0,007 0,8 1,3 V % 3,5 2,1 0,8 1,3 0,3 19,1 18,3 diff s 0,9 4,4 0,006 0,007 0,003 0,2 0,3 diff V % 0,8 0,4 0,3 0,3 0,1 10,9 7,4 Större spridning 2018 än 2008 Mindre spridning 2018 än 2008 Avvikande lab Provningsmetod Laboratorium Lågt värde Högt värde Bindemedelshalt Kornkurva 47* Kompaktdensitet 53 Skrymdensitet -vatten Skrymdensitet -skjutmått 4 38 Hålrum -vatten 1 Hålrum - skjutmått 38 4 */ avvikande höga värden på sikt 2 mm och 4 mm

11 Framräknade precisionsdata Spoiler. Resultat bindemedelshalt mot kornkurvan K-värde k-värde = passerande mängd i vikt-% av siktarna (0, ,2)/4 Tydligt samband mellan k-värde och bindemedelshalt. Spridningen mellan lab får också sökas i variationen hos provmaterialet

12 Ringanalys Bitumen 2018 (Neste) Ringanalys bitumen 2018 (Neste), Penetration

13 Ringanalys bitumen 2018 (Neste), Penetration Ringanalys bitumen 2018 (Neste), Penetration

14 Ringanalys bitumen 2018 (Neste), Mjukpunkt B200 B200 B50 B50 Svenska laboratorier Alla laboratorier

15 Resultat från 2009, 2010, 2011 och 2018 Kommentarer Ringanalyser Bitumen Neste 2018 Svenska laboratorierna gör lika Systematiskt fel Ingen skillnad mot föregående år Utländska laboratorierna har förbättrat sig Mindre slump-fel? Närmat sig svenskt handhavande?
