2 Bästa kund, läs igenom bruksanvisningen noga och spara den för senare behov. Lämna över bruksanvisningen till en eventuell ny ägare av produkten. Följande symboler användes i texten: 1 Säkerhetsanvisningar Varning! Anvisningar för Din personliga säkerhet. Observera! Anvisningar för att undvika skador på produkten. 3 Anvisningar och praktiska tips 2 Miljöinformation 2

3 Innehåll Bruksanvisning Säkerhetsanvisningar Beskrivning av produkten Utrustning grill Beskrivning av manöverpanel Touch-kontroller Displayer Restvärmevarnare Förberedning av grillen Grillens användning Hällens betjäning Slå på och av hällen Grilläge inställning Användning av barnsäkring Användning av timer Säkerhetsavstängning Tips för kokning och stekning Rengöring och skötsel Glaskeramik Grill Vad gör man när Avfallshantering Installationsanvisning Montering Montering av flera hällar Typskylt Garanti/Kundtjänst Sverige Service och reservdelar Service och reservdelar

4 Bruksanvisning 1 Säkerhetsanvisningar 3 Var vänlig beakta dessa anvisningar, eftersom annars uppkommna skador inte täcks av garantin. 5 Denna produkt är godkännd enligt följande EU-direktiv: 73/23/EWG från lågspännings-direktiv 89/336/EWG från EMV-direktiv inklusive ändrings-direktiv 92/ 31/EWG 93/68/EWG från CE-märknings-direktiv Bestämmelser för användning Hällen får bara användas för grillning och fritering av i hushållet vanliga maträtter. Hällen får inte användas som arbets- eller avställningsyta. Ombyggnad eller förändringar av hällen är inte tillåten. Ställ eller förvara inte brännbara vätskor, lättantändligt material eller föremål som kan smälta (till exempel folier, plast, aluminium) på spisen eller i dess närhet. Säkerhet för barn Håll i regel småbarn borta från hällen. Låt bara större barn arbeta vid hällen under uppsikt. Allmän säkerhet Montering och anslutning av hällen får endast utföras av utbildad och auktoriserad fackpersonal. Inbyggnadsapparater får efter montering endast användas i standardiserade, passande inbyggnadsskåp och bänkskivor. Vid funktionsstörningar i hällen eller skador på glaskeramiken (sprickor resp repor) måste hällen slås av och skiljas från el-nätet, för att undvika en eventuell elektrisk stöt. Reparationer av hällen får endast utföras av utbildad och auktoriserad fackpersonal. 4

5 Säkerhet under användning Avlägsna klistermärken och folier från glaskeramiken. Vid oaktsamhet under arbete vid hällen finns risk för brännskador. Sladdar till elektriska apparater får inte komma åt hällens heta översida. Överhettat fett och olja kan snabbt ta eld. Tillagning med fett eller olja (till exempel pommes frites) skall inte lämnas oövervakat. Kväv eld med ett lock, släck aldrig med vatten. Vid brand, sätt alla reglage på noll och stäng av eventuell utsugsfläkt. Stäng av hällen efter varje användning. Säkerhet vid rengöring Vid rengöring skall hällen vara frånkopplad och kall. Rengöring av hällen med ångstråle- eller högtryckstvätt är av säkerhetsskäl inte tillåten. Undvikande av skador på hällen Glaskeramiken kan skadas av nerfallande föremål. 5

6 Beskrivning av produkten Utrustning grill Grillgaller Värmeelement Grillinsats med lavastenar Jordad stickpropp Friteringskärl Frontline-list Anslutningsuttag Manöverpanel Beskrivning av manöverpanel Kontrollampa Barnlås Display Timer Kontrollampa Grill Kontrollampa Grilläge Kontrollampa På/Av Inställning av Timertid Grilläges-val Barnlås Timer Grill På/Av 6

7 Touch-kontroller Hällen betjänas med touchkontroller. Funktioner styrs genom tryck på touchkontroller och bekräftas med indikeringar och ljudsignaler. Touchkontrollerna trycks på uppifrån, utan att beröra flera samtidigt. Touch-kontroll På / Av Höj inställningen Sänk inställningen Timer Öka inställningar Minska inställningar Barnlås Funktion Slå på och av hällen Grilläge höjs Grilläge sänks Timerval Öka timertid Minska timertid Spärra manöverpanelen för barn Displayer ¾ Display Beskrivning Inget grilläge är inställt - Ç Grillägen Grilläge är inställt e Fel Felfunktion har uppträtt h Restvärme Hällen är fortfarande varm l Barnsäkring Barnsäkring är inkopplad _ Säkerhetsavstängning Säkerhetsavstängning är aktiv Restvärmevarnare 1 Varning! Risk för brännskada genom restvärme. Efter avstängning behöver. Hällen en viss tid för att svalna. Restvärmeindikatorn h visas. 7

8 Förberedning av grillen Grillens användning 1 Grillen får bara användas med grillinsats isatt. 1.Sätt i grillinsatsen med lavastenar i grillen. Lavastenarna tar upp det fett som avges vid grillningen. 2.Håll grillgallret med båda händerna och för det snett bakåt tills det hakar fast i bakre fästet (A). 3.Sänk ner gallret så att kontakten 4.passar i anslutningsdosan (B). 3 Vid mycket feta matvaror kan lavastenarna ersättas med vatten. Det är viktigt med tillräcklig mängd vatten. 1 Anslutningsuttaget har strömförande delar och måste skyddas mot fukt. Fyll bara i vatten när fritöskontakten är insatt i anslutningsuttaget. 8

9 Hällens betjäning Slå på och av hällen Manöverpanel Display Kontrollampa Slå på Tryck på i 2 sekunder ¾ / h Lyser Slå av Tryck på i 1 sekund h / Ingen Slocknar 1 Varning! Anslutningsuttaget har strömförande delar. Använd apparaten endast med torrt anslutningsuttag. 3 Efter att apparaten satts på måste en funktion väljas inom ca. 10 sekunder, annars stängs apparaten automatiskt av. 3 Det går även att slå av genom att samtidigt trycka på och. Detta gäller för alla enskilda funktioner, som till exempel slå av Timer. Grilläge inställning Manöverpanel Kontrollampa grilläge höj berörs u till Ç sänk berörs Ç till ¾ Stäng av och berörs samtidigt ¾ 3 När ett grilläge/en temperatur väljs, blinkar kontrollampan till dess grilläget/ temperaturen har uppnåtts. När det valda grilläget/den valda temperaturen är uppnådd hörs en akustisk signal. 3 Om grillgallret inte sitter riktigt på plats värms apparaten inte upp. 9

10 Användning av barnsäkring Barnsäkringen förhindrar en oönskad användning av hällen. Koppla in barnsäkringen Steg Manöverpanel Indikering/signal 1. Slå på hällen (ställ inte in något ¾ värmeläge) 2. Tryck på l Hällen slås av. Barnsäkringen är nu inkopplad. Frånkoppling av barnsäkringen Steg Manöverpanel Indikering/signal 1. Slå på hällen l 2. Tryck på 0 lyser Hällen slås av. Barnsäkringen är nu frånkopplad. Koppla ur barnsäkringen tillfälligt Barnsäkringen kan kopplas ur för ett enstaka tillagningstillfälle, den är därefter åter aktiv. Steg Manöverpanel Indikering/Signal 1. Slå på hällen l 2. Tryck på och samtidigt ¾ / Ljudsignal Till nästa gång hällen slås av kan den användas normalt. 10

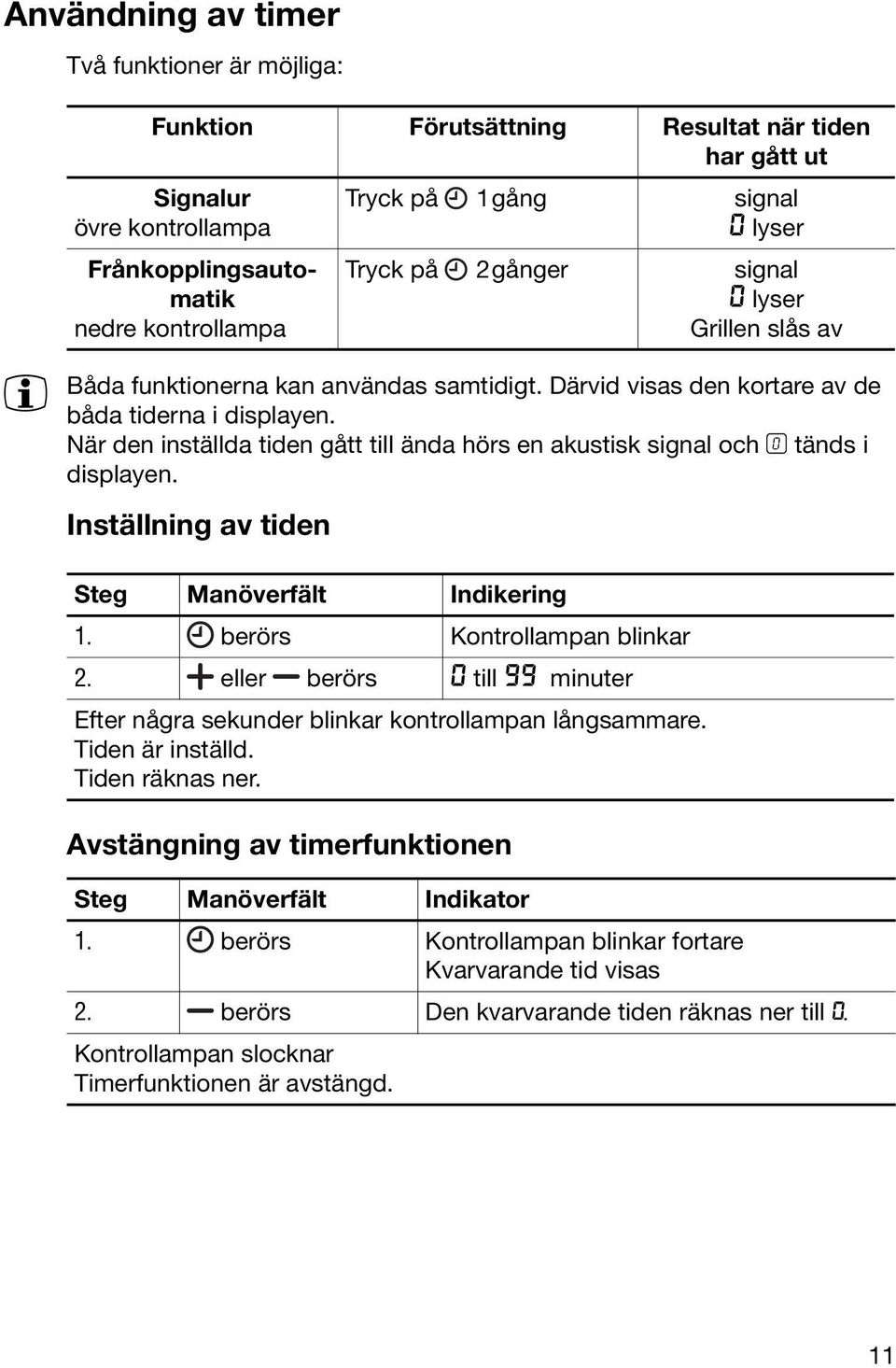

11 Användning av timer Två funktioner är möjliga: Funktion Förutsättning Resultat när tiden har gått ut Signalur övre kontrollampa Frånkopplingsautomatik nedre kontrollampa 3 Båda funktionerna kan användas samtidigt. Därvid visas den kortare av de båda tiderna i displayen. När den inställda tiden gått till ända hörs en akustisk signal och ¾ tänds i displayen. Inställning av tiden Avstängning av timerfunktionen Tryck på 1gång signal 0 lyser Tryck på 2gånger signal 0 lyser Grillen slås av Steg Manöverfält Indikering 1. berörs Kontrollampan blinkar 2. eller berörs 0 till 99 minuter Efter några sekunder blinkar kontrollampan långsammare. Tiden är inställd. Tiden räknas ner. Steg Manöverfält Indikator 1. berörs Kontrollampan blinkar fortare Kvarvarande tid visas 2. berörs Den kvarvarande tiden räknas ner till 0. Kontrollampan slocknar Timerfunktionen är avstängd. 11

12 Ändra tidsinställning Steg Manöverfält Indikering 1. berörs Kontrollampan blinkar fortare Kvarvarande tid visas 2. eller berörs 01 till 99 minuter Efter några sekunder blinkar kontrollampan långsammare. Tiden är inställd. Tiden räknas ner Kvarvarande tid visas Steg Manöverfält Indikering 1. berörs Kontrollampan blinkar fortare Kvarvarande tid visas Efter några sekunder blinkar kontrollampan långsammare. Slå av ljudsignal Steg Manöverpanel Ljudsignal 1. Tryck på Akustisk kvittering. Ljudsignal tystnar. 12

13 Säkerhetsavstängning Om ett eller flera av sensorfälten täcks under mer än ca. 10 sekunder, t.ex. av en grytlapp, hörs en signal och hällen stängs automatiskt av. Om du inte stänger av hällen inom 90 minuter, eller grilläge respektive temperatur inte ändras, stängs apparaten automatiskt av. _ visas Manöverpanel 3 Fukt (t.ex. en fuktig trasa) och överkok på manöverpanelen stänger omedelbart av hällen. 13

14 Tips för kokning och stekning 3 Anvisning angående akrylamid Enligt de senaste vetenskapliga rönen kan en kraftig stekning av livsmedel, speciellt med produkter som innehåller stärkelse, innebära en hälsorisk genom att akrylamid bildas. Därför rekommenderar vi att tilllaga vid lägsta möjliga temperatur och att inte steka maträtter för hårt. Rengöring och skötsel 1 Försiktighet! Hällen måste vara avstängd under rengöring. Låt apparaten svalna så att alla delar kan beröras utan risk. 1 Varning! Starka skur- och rengöringsmedel kan skada hällen. Avlägsna med vatten och diskmedel. 1 Varning! Rester av rengöringsmedel kan skada hällen. Avlägsna rester med vatten. Glaskeramik 1 Varning! Anslutningsuttagethar strömförande delar. Rengör hällen med insatt jordad stickpropp. 1.Torka av hällen med en fuktig trasa och lite diskmedel. 2.Torka hällen torr med en ren trasa. Avtagbar Frontline-list Frontline-listerna av aluminium är fastsatta med magneter. De kan lätt tas bort och rengöras med handdiskmedel. Använd inga skurmedel eller repande svampar. Rengör inte listerna i diskmaskin. 14

15 Grill Grillgaller och grillinsats Gör ren grillgaller och grillinsats efter varje användning. Vid rengöring av grillgallret kan du ta bort värmeelementet. 1 Varning! Värmeelementets stickkontakt får inte doppas i vatten. Hål Styrstift Att ta ut värmeelementet 1. Tag loss grillgallret. 2.Lossa skruvarna på grillgallrets undersida. 3.Ta bort täckplattan 4.Ta bort värmeelementet. Gör ren grillgallret och grillinsatsen Avlägsna smuts med en borste. Blöt upp hård smuts i hett diskvatten. 3 Olja in grillgallret då och då om grå missfärgning uppträder. Sätt tillbaka värmeelementet 1.För in värmeelementets styrstift i grillgallrets hål och lägg på täckplattan. 2.Sätt dit och dra åt skruvarna. 3 Grilltemperatursensorn sitter framför anslutningskontakten. Sensorns kontaktyta mot grillgallret skall alltid hållas ren. Lavastenar Så snart lavastenarna har sugit upp mycket fett måste de göras rena. Lägg lavastenarna i en lämplig korg och kör dem i diskmaskinen eller rengör dem i hett diskvatten. 15

16 Vad gör man när Problem Möjlig orsak Åtgärd Hällen går inte att slå på eller fungerar inte _ visas eller apparaten blir inte varm Grillen reagerar inte resp. har för höga temperaturer Efter det att apparaten slogs på har det gått mer än 10 sekunder Barnsäkringen är inkopplad l Flera sensorfält berördes samtidigt Sensorfälten är delvis täckta av en fuktig trasa eller med vätska Säkerhetsavstängningen har löst ut _ Grillgallret är inte rätt insatt Grilltemperatursensorn eller grillgallret är smutsiga Slå på apparaten igen Koppla ur barnsäkringen (se kapitlet Barnsäkring ) Berör bara ett sensorfält Avlägsna trasan eller vätskan Slå på apparaten igen. Slå på apparaten igen Sätt in grillgallret rätt i anslutningsuttaget Gör ren sensorn och grillgallret e och siffra visas Fel i elektroniken Skilj hällen från el-nätet några minuter (ta ur säkringen i säkringsskåpet). Kontakta kundtjänst om det efter inkoppling åter visas e Vänd Dig till Din fackhandlare eller Elektrolux Service om Du inte lyckas avhjälpa problemet med ovan angivna åtgärder. 1 Varning! Reparationer av hällen får endast utföras av en fackman. Felaktiga reparationer kan medföra allvarliga risker för användaren. 3 Om du på grund av handhavandefel tillkallar kundtjänst-tekniker eller fackhandlare är deras besök inte kostnadsfritt, inte heller under garantitiden. 16

17 Avfallshantering 2 Förpackningsmaterial Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare. 2 Avfallshantering när produkten är utsliten Symbolen W på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. 17

18 Installationsanvisning Säkerhetsanvisningar Gällande lagar, förordningar, riktlinjer och normer för respektive land skall efterföljas (säkerhetsbestämmelser, bestämmelser för avfallshantering etc). Installation får endast utföras av fackpersonal. Minsta avstånd till andra apparater och möbler skall iakttagas. Beröringsskydd skall säkerställas vid inbyggnad, till exempel får lådor endast monteras om en skyddsbotten finns direkt under hällen. Snittytorna i bänkskivan skall skyddas mot fukt med ett lämpligt tätningsmaterial. Packningen tätar hällen utan springor mot bänkskivan. 1 VARNING! Risk för skador genom elektrisk ström. Nätanslutningsplinten är spänningssatt. Gör nätanslutningsplinten spänningslös. Beakta kopplingsschema. Beakta säkerhetsbestämmelser för elektronik. Säkerställ isolering genom fackmässig installation. Låt elektriska anslutningar utföras av en behörig elektriker. 1 VARNING! Skador genom elektrisk ström. Lösa och ej fackmässigt monterade kontakter kan orsaka överhettning i kopplingsplinten. Gör kontaktanslutningar på ett fackmässigt sätt. Dragavlasta kabeln. Vid 1 eller 2-fas anslutning måste alltid den passande nätanslutningskabeln, typ H05BB-F Tmax 90 C (eller med högre värde) användas. Om denna apparats nätanslutningskabel är skadad, måste den ersättas med en speciell anslutningskabel (typ H05BB-F Tmax 90 C, eller med högre värde). Denna kan erhållas vid kundtjänst. I den elektriska installationen ska det finnas en anordning som gör det möjligt att skilja alla polerna för hällen från nätet. Anordningens kontaktavstånd ska vara minst 3 mm. Lämpliga frånskiljare är t.ex. automatsäkringar, smältsäkringar (säkringar ska skruvas ur sockeln), jordfelsbrytare och kontaktorer. 18

19 Montering 19

20 20

21 Montering av flera hällar Extra material för montering: Förbindningsstag, värmebeständig silikon, gummikloss, skrapverktyg. 3 Använd endast värmebeständig specialsilikon Hålmått Avstånd till vägg: Minst 50 mm Djup: 490 mm Bredd: Bredderna för alla hällar som skall byggas in adderas, minus 20 mm (se även Sammanställning av alla mått ) Exempel: Montering av flera delar 1.Beräkna storleken på hålet i bänkskivan och såga ut det. 2.Tag bort Frontline-listen på hällarna (magnetfästen). 3.Lägg hällarna med undersidan uppåt på ett mjukt underlag (till exempel en filt). 4.Skruva i/ kläm fast spännbyglarna/ klämskruvarna i hålen i skyddslådan under hällen. 21

22 5.Lägg i den första hällen i hålet i bänkskivan. Lägg i förbindningsstaget och skjut in det till hälften under hällen. 6.Lägg silikon på hörnen på hällarna som skall ligga mot varandra. Lägg också silikon på förbindningsstagets ändar. 7.Skruva fast spännbyglarna/ klämskruvarna löst underifrån mot bänkskivan och förbindningsstaget. 22

23 8.Sätt fast Frontline-listen på hällarna. Kontrollera att Frontline-listerna sitter rakt och linjerar med varandra. 9.Skruva fast spännbyglarna/ klämskruvarna så att hällarna sitter fast. Tag bort Frontline-listerna. 10.Spruta silikonsträngar i skarvarna mellan hällarna. 11.Fukta silikonsträngarna med lite tvålvatten. 12.Tryck en gummikloss mot glaskeramiken och drag den långsamt längs skarven för att jämna ut den. 13.Låt silikonet härda till nästa dag. 14.Tag försiktigt bort överflödigt silikon med skrapverktyg. 15.Rengör glaskeramiken noga. 16.Sätt fast Frontline-listerna igen. 23

24 Sammanställning av hällarnas breddmått 180 mm Bänkfläkt 360 mm Glaskeramikhäll med 2 strålvärme-zoner Glaskeramikhäll med 2 induktions-zoner Gashäll med 2 brännare Grill Grill/Fritös Wok 580 mm Glaskeramikhäll med 4 strålvärme-zoner Gashäll med 4 brännare 720 mm Glaskeramikhäll med 4 strålvärme-zoner Glaskeramikhäll med 4 induktions-zoner Gashäll med 4 brännare 24
