1 Bruksanvisning s Gashäll QHC 9530 A B

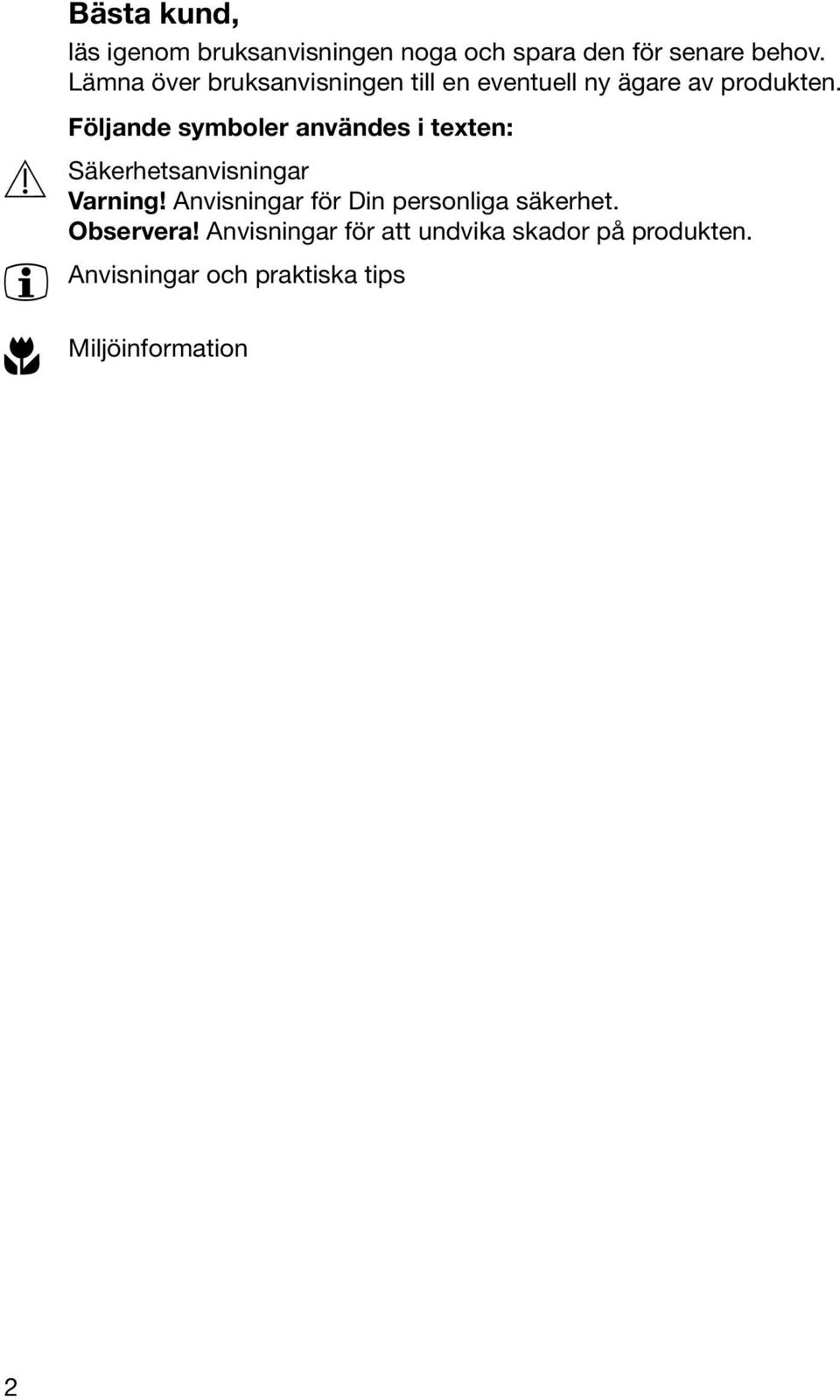

2 Bästa kund, läs igenom bruksanvisningen noga och spara den för senare behov. Lämna över bruksanvisningen till en eventuell ny ägare av produkten. Följande symboler användes i texten: 1 Säkerhetsanvisningar Varning! Anvisningar för Din personliga säkerhet. Observera! Anvisningar för att undvika skador på produkten. 3 Anvisningar och praktiska tips 2 Miljöinformation 2

3 Innehåll Bruksanvisning Säkerhetsanvisningar Före den första användningen Beskrivning av produkten Kokhällens funktion Brännareffekt relaterat till H s Inställningar av kokzonsvred Kokzonsbrännare Hällens betjäning Slå på och av hällen Tips för kokning och stekning Kokkärl Spara energi Rengöring och skötsel Vad gör man när Avfallshantering Installationsanvisning Montering Montering av flera hällar Garanti/Konsumentkontakt Service och reservdelar

4 Bruksanvisning 1 Säkerhetsanvisningar 3 Var vänlig beakta dessa anvisningar, eftersom annars uppkommna skador inte täcks av garantin. Bestämmelser för användning Denna häll får endast användas i hushållet till normal kokning, och stekning, av maträtter. Hällen får inte användas som arbets- eller avställningsyta. Ombyggnad eller förändringar av hällen är inte tillåten. Gas-/elsäkerhet Hällen får endast anslutas av en behörig fackman. Före installation och användning skall bruks- och installationsanvisningarna beaktas. Hällen får endast installeras enligt gällande bestämmelser och bara placeras i ett bra ventilerat, tillräckligt stort utrymme. Rådfråga i tveksamma fall din installatör. Vid funktionsstörningar på hällen, vid skador på brännare eller i glaskeramiken (sprickor, brott, repor): Slå av hällen, stäng gastillförseln. Använd inte en skadad häll! Vid längre bortavaro: Stäng av gastillförseln. Reparationer av hällen får endast utföras av behöriga fackmän. Vid felaktiga reparationer finns stor risk för skador. Vid behov av reparation, vänd dig till Electrolux Service eller till din fackhandlare. Vid användning av en gasspis bildas värme och fuktighet i rummet där den är placerad. Var noga med att ha en god ventilation i köket: Öppna fönster eller ventiler, eller montera en fläktkåpa. Extra ventilation behövs vid intensiv användning eller vid användning under lång tid: Håll fönster öppna eller ställ fläkten på hög effekt. Säkerhet för barn Håll i regel småbarn borta från hällen. Låt bara större barn arbeta vid hällen under uppsikt. 4

5 Säkerhet under användning 1 Varning vid gaslukt: Rör inga elkontakter. Tänd inte någon tändsticka eller cigarettändare, rök inte. Öppna fönster och dörrar, vädra ordentligt. Stäng av hällens gastillförsel. Informera gasleverantörens jourtjänst eller serviceplats. Vidtag inga åtgärder med hällen. 1 Beakta dessutom de lokala säkerhetsbestämmelserna för gasförsörjning! Var försiktig vid anslutning av elektriska apparater till vägguttag i närheten av hällen. Anslutningsledningar får inte komma i kontakt med varma kokzoner. 1 Varning: Risk för brännskador! Kokzonerna blir heta vid användning. Överhettat fett och olja kan snabbt ta eld. Tillagning med fett eller olja (till exempel pommes frites) skall inte lämnas oövervakat. Ställ eller förvara inte brännbara vätskor, lättantändligt material eller föremål som kan smälta (till exempel folier, plast, aluminium) på spisen eller i dess närhet. Säkerhet vid rengöring Vid rengöring skall hällen vara frånkopplad och kall. Rengöring av hällen med ångstråle- eller högtryckstvätt är av säkerhetsskäl inte tillåten. Undvikande av skador på hällen Glaskeramiken kan skadas av nerfallande föremål. Smältbara föremål och överkokning kan bränna fast på glaskeramiken och bör genast avlägsnas. 5

6 Före den första användningen Tag bort brännarlocket. Tag bort eventuella etiketter från glaskeramiken Droppa några droppar rengöringsmedel avsett för glaskeramik på glaskeramiken och gnugga in med en trasa eller hushållspapper. Torka glaskeramiken torr. Gör ren brännarlocket med varmt vatten och handdiskmedel. Torka. Sätt tillbaks brännarlock och kastrullstöd. Beskrivning av produkten Gashäll klass 3 Kokhällens funktion Stor brännare Normalbrännare Frontline-list Kokzonsvred 6

7 Brännareffekt relaterat till H s Brännare / gastyp Naturgas Stadsgas Flytande gas Storbrännare 3,0 kw 2,8 kw 2,8 kw Normalbrännare 1,9 kw 2,0 kw 1,9 kw Sammanlagd effekt 4,9 kw 4,8 kw 4,7 kw/342g/h Inställningar av kokzonsvred Symbol Beskrivning Av-läge maximal effekt, tändläge minimal effekt Kokzonsbrännare Kokkärlsstöd Brännarlock Flammunstycke Termosäkring Brännarkropp Tändelektrod 3 Brännarna har termosäkringar. Om lågorna slocknar, oberoende av orsak, stängs gastillförseln av automatiskt. 7

8 Hällens betjäning 1 VARNING! Kontrollera före varje tändning att brännarkronan och brännarlocket ligger rakt an mot brännarkroppen. Om brännarkronan och brännarlocket sitter snett brinner lågan inte likformogt, vilket kan leda till skador på brännarlocket. 1 VARNING! Öppningarna för gasflammorna på brännarkronan får inte täppas igen av överkokta maträtter eller av rengöringsmedel. 8

9 Slå på och av hällen 1.Vrid kokzonsvredet åt vänster till maximal effekt. 2.Håll kokzonsvredet intryckt tills gasen har antänts och ytterligare ca 5 sekunder efteråt. Upprepa tändförfarandet om lågorna slocknar. 3.Ställ in önskad effekt. Effekten kan ställas in steglöst från maximal effekt till minimal effekt. 4.Vrid tillbaka till Av-läget för att avsluta tillagningen. 3 Vid strömbortfall eller om tändelektroden är fuktig (genom överkokning eller rengöring) kan kokzonerna även tändas med en gaständare eller en tändsticka. 1 VARNING! Tag endast bort kokkärl från kokzonen med minimal effekt eller i Av-läge. 9

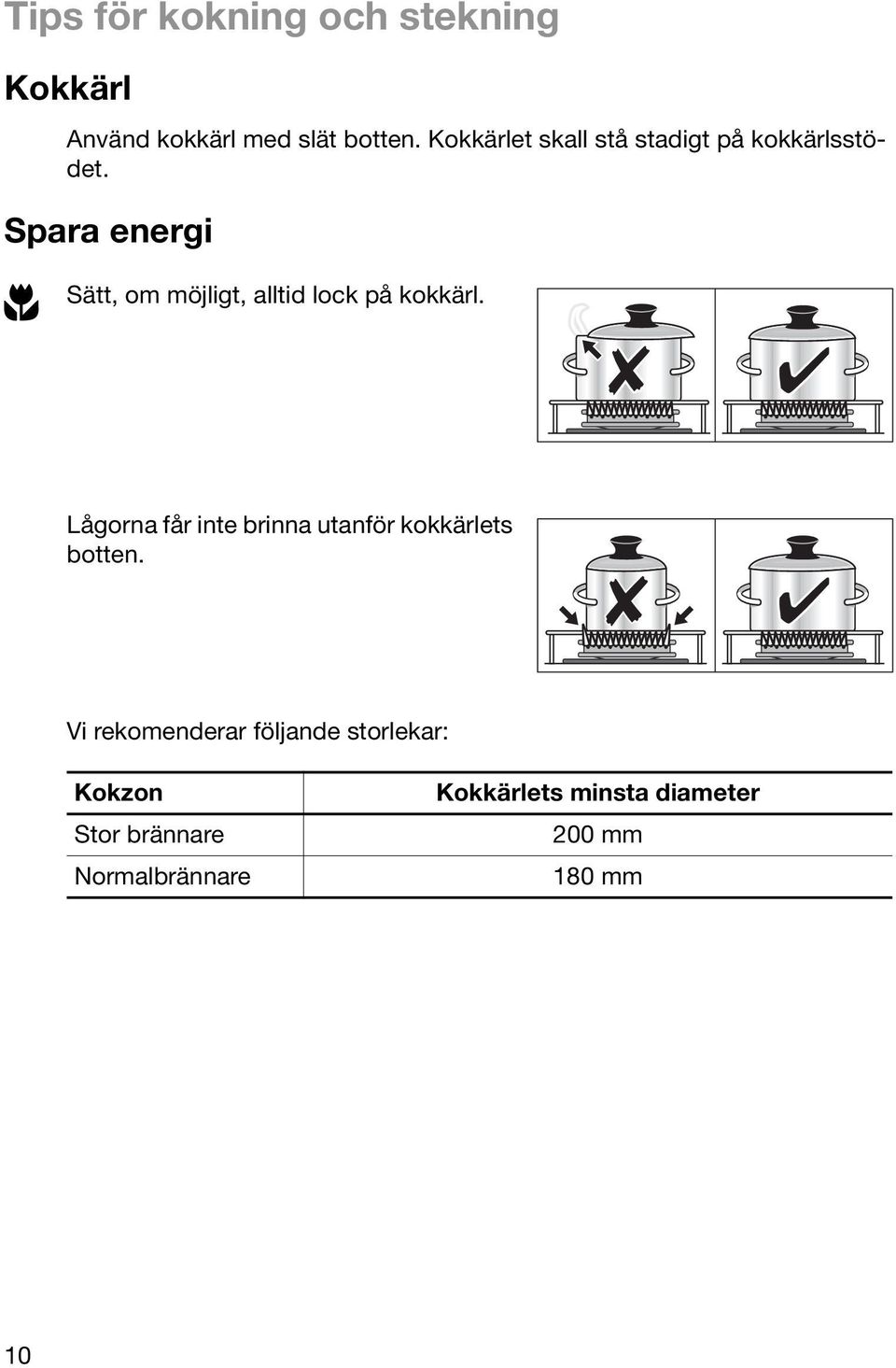

10 Tips för kokning och stekning Kokkärl Använd kokkärl med slät botten. Kokkärlet skall stå stadigt på kokkärlsstödet. Spara energi 2 Sätt, om möjligt, alltid lock på kokkärl. Lågorna får inte brinna utanför kokkärlets botten. Vi rekomenderar följande storlekar: Kokzon Stor brännare Normalbrännare Kokkärlets minsta diameter 200 mm 180 mm 10

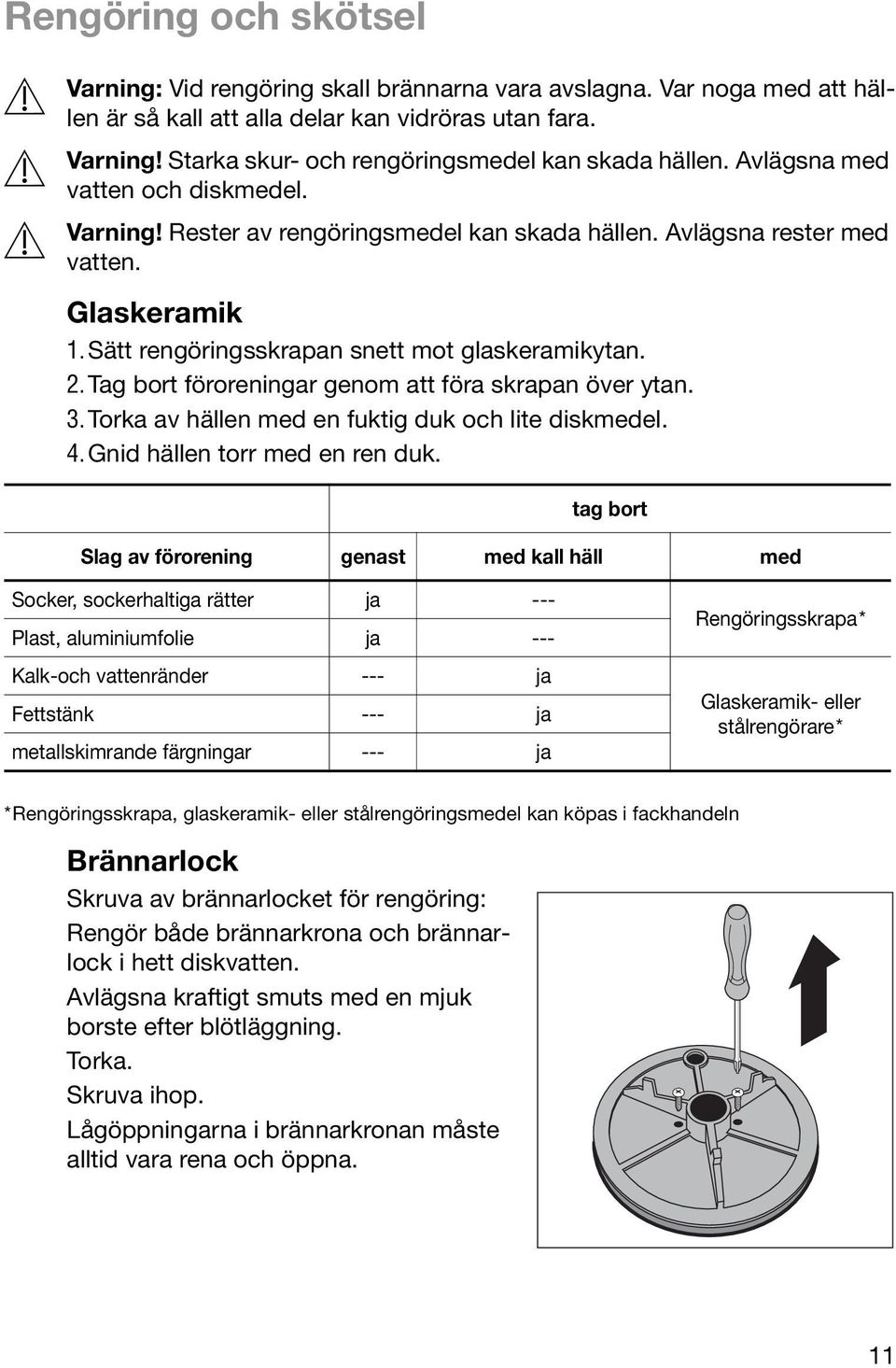

11 Rengöring och skötsel 1 Varning: Vid rengöring skall brännarna vara avslagna. Var noga med att hällen är så kall att alla delar kan vidröras utan fara. 1 Varning! Starka skur- och rengöringsmedel kan skada hällen. Avlägsna med vatten och diskmedel. 1 Varning! Rester av rengöringsmedel kan skada hällen. Avlägsna rester med vatten. Glaskeramik 1. Sätt rengöringsskrapan snett mot glaskeramikytan. 2.Tag bort föroreningar genom att föra skrapan över ytan. 3.Torka av hällen med en fuktig duk och lite diskmedel. 4.Gnid hällen torr med en ren duk. tag bort Slag av förorening genast med kall häll med Socker, sockerhaltiga rätter ja --- Plast, aluminiumfolie ja --- Kalk-och vattenränder --- ja Fettstänk --- ja metallskimrande färgningar --- ja Rengöringsskrapa* Glaskeramik- eller stålrengörare* *Rengöringsskrapa, glaskeramik- eller stålrengöringsmedel kan köpas i fackhandeln Brännarlock Skruva av brännarlocket för rengöring: Rengör både brännarkrona och brännarlock i hett diskvatten. Avlägsna kraftigt smuts med en mjuk borste efter blötläggning. Torka. Skruva ihop. Lågöppningarna i brännarkronan måste alltid vara rena och öppna. 11

12 Kokkärlsstöd Rengör kokkärlsstöden med varmt vatten och diskmedel, mjuka upp kraftig smuts med en våt duk. 3 Rengör inte brännarkrona, brännarlock och kokkärlsstöd i diskmaskin. Avtagbar Frontline-list Frontline-listerna av aluminium är fastsatta med magneter. De kan lätt tas bort och rengöras med handdiskmedel. Använd inga skurmedel eller repande svampar. Rengör inte listerna i diskmaskin. Vad gör man när Problem Möjlig orsak Åtgärd Kokzonbrännare tänder inte. Vredet har inte hållits tillräckligt intryckt. Tändelektroden är fuktig eller smutsig. Fel på strömförsörjningen. Säkringen i fastighetens elcentral (säkringsskåpet) har löst ut. Tändanordningen är trasig. Kokzonsbrännarna slocknar i Smuts på termosäkringen.. maxläge, även efter flera startförsök. Termosäkringen är skadad. Tryck in vredet ordentligt till stopp. Torka eller rengör tändelektroden, tänd vid behov med gaständare eller tändsticka. Kontrollera säkringarna. Kontakta Electrolux Service om säkringarna löser ut flera gånger. Kontakta Electrolux Service. Rengör termosäkringen. Kontakta Electrolux Service om detta inte hjälper. Kontakta Electrolux Service. Vänd Dig till Din fackhandlare eller Elektrolux Service om Du inte lyckas avhjälpa problemet med ovan angivna åtgärder. 1 Varning! Reparationer av hällen får endast utföras av en fackman. Felaktiga reparationer kan medföra allvarliga risker för användaren. 3 Om du på grund av handhavandefel tillkallar kundtjänst-tekniker eller fackhandlare är deras besök inte kostnadsfritt, inte heller under garantitiden. 12

13 Avfallshantering 2 Förpackningsmaterial Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare. 2 Avfallshantering när produkten är utsliten Symbolen W på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. 13

14 Installationsanvisning Säkerhetsanvisningar för installationen Gällande lagar, förordningar, riktlinjer och normer för respektive land skall efterföljas (säkerhetsbestämmelser, bestämmelser för avfallshantering etc). Installation får endast utföras av fackpersonal. Minsta avstånd till andra apparater och möbler skall iakttagas. Beröringsskydd skall säkerställas vid inbyggnad, till exempel får lådor endast monteras om en skyddsbotten finns direkt under hällen. Snittytorna i bänkskivan skall skyddas mot fukt med ett lämpligt tätningsmaterial. Packningen tätar hällen utan springor mot bänkskivan. Säkerställ tätningen genom fackmässig installation. Säkerhetsanvisningar för elanslutning Om hällens nätanslutningssladd är skadad skall den ersättas med en speciell anslutningssladd (Typ H05BB-F Tmax 90 C; eller med högre värde). Denna kan anskaffas hos Electrolux Service. Beakta säkerhetsbestämmelser för elektronik. I den elektriska installationen ska det finnas en anordning som gör det möjligt att skilja alla polerna för hällen från nätet. Anordningens kontaktavstånd ska vara minst 3 mm. Lämpliga frånskiljare är t.ex. automatsäkringar, smältsäkringar (säkringar ska skruvas ur sockeln), jordfelsbrytare och kontaktorer. Säkerhetsanvisningar för gasanslutningen 1 VARNING! Hällen skall vara skild från elnätet vid installation: Drag ur stickkontakten eller slå ifrån resp. tag ur säkringarna. Stäng av gastillförseln. Mellan gasförsörjningen och hällen skall en avstängningskran finnas monterad. Kontrollera före anslutning av hällen att de lokala anslutningsbestämmelserna (gastyp och gastryck) och hällens inställningar stämmer överens. Inställningsvärdena för denna häll finns angivna på hällens typskylt. De aktuella inställningarna för gastyp och gastryck finns angivna på en klisterlapp i närheten av anslutningsröret. Denna häll ansluts inte till en avgasledning. Den skall anslutas enligt gällande installationsbestämmelser. Speciellt skall de lämpliga ventilationsåtgärderna beaktas. 14

15 Gasanslutning Gasanslutningsröret med 1/2 -gänga sitter baktill på vänster sida av hällen. Ändanslutningen med mutter (1), packning (2) och justerbart anslutningsrör (3) sätts ihop enligt bilden. Vi rekomenderar att använda en gassäkerhetsventil. Anslutningen kan göras fast eller med användande av en godkänd gassäkerhetsslang med ventil. Slangen skall ligga fritt och får inte komma i beröring med inbyggnadsdelar (till exempel utdragslådor). Gashällen kan byggas om för användning av andra sorters gas. I fackhandeln finns ombyggnadsdelar för andra gassorter. Förlängning av packning På hällens undersida är en tätningslist fastklistrad. De båda ändarna överlappar varandra och skall skäras av tvärs över. 1 VARNING! Kontrollera efter installationen anslutningarnas täthet med hjälp av en tvållösning. Använd aldrig en låga för att kontrollera tätheten. Driftstart Tänd varje kokzonsbrännare och kontrollera lågans brinnstabilitet med maximal och minimal effekt. 15

16 Montering 16

17 17

18 18

19 Montering av flera hällar Extra material för montering: Förbindningsstag, värmebeständig silikon, gummikloss, skrapverktyg. 3 Använd endast värmebeständig specialsilikon Hålmått Avstånd till vägg: Minst 50 mm Djup: 490 mm Bredd: Bredderna för alla hällar som skall byggas in adderas, minus 20 mm (se även Sammanställning av alla mått ) Exempel: Montering av flera delar 1.Beräkna storleken på hålet i bänkskivan och såga ut det. 2.Tag bort Frontline-listen på hällarna (magnetfästen). 3.Lägg hällarna med undersidan uppåt på ett mjukt underlag (till exempel en filt). 4.Skruva i/ kläm fast spännbyglarna/ klämskruvarna i hålen i skyddslådan under hällen. 19

20 5.Lägg i den första hällen i hålet i bänkskivan. Lägg i förbindningsstaget och skjut in det till hälften under hällen. 6.Lägg silikon på hörnen på hällarna som skall ligga mot varandra. Lägg också silikon på förbindningsstagets ändar. 7.Skruva fast spännbyglarna/ klämskruvarna löst underifrån mot bänkskivan och förbindningsstaget. 20

21 8.Sätt fast Frontline-listen på hällarna. Kontrollera att Frontline-listerna sitter rakt och linjerar med varandra. 9.Skruva fast spännbyglarna/ klämskruvarna så att hällarna sitter fast. Tag bort Frontline-listerna. 10.Spruta silikonsträngar i skarvarna mellan hällarna. 11.Fukta silikonsträngarna med lite tvålvatten. 12.Tryck en gummikloss mot glaskeramiken och drag den långsamt längs skarven för att jämna ut den. 13.Låt silikonet härda till nästa dag. 14.Tag försiktigt bort överflödigt silikon med skrapverktyg. 15.Rengör glaskeramiken noga. 16.Sätt fast Frontline-listerna igen. 21

22 Sammanställning av hällarnas breddmått 180 mm Bänkfläkt 360 mm Glaskeramikhäll med 2 strålvärme-zoner Glaskeramikhäll med 2 induktions-zoner Gashäll med 2 brännare Grill Grill/Fritös Wok 580 mm Glaskeramikhäll med 4 strålvärme-zoner Gashäll med 4 brännare 720 mm Glaskeramikhäll med 4 strålvärme-zoner Glaskeramikhäll med 4 induktions-zoner Gashäll med 4 brännare 22

23 Garanti/Konsumentkontakt Sverige Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation. Finland Garanti (gäller för Finland) Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början. Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service vid onödigt servicebesök. om tillverkarens anvisningar för installation, användning och skötsel inte följts. Sverige Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel eller via på vår hemsida Finland Har du frågor angående produktens funktion eller användning ber vi dig ringa vår konsumentrådgivare på tel (0,1597H/min (0,95 mk/ min)+pvm). 23

24 Europa-Garanti För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar: Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren. Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till. Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare. Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål. Apparaten har installerats enligt alla gällande bestämmelser i det nya landet. Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land. p t b Albania Rr. Pjeter Bogdani Nr. 7 Tirane Belgique/België/ Belgien Bergensesteenweg 719, 1502 Lembeek Èeská republika Budìjovická 3, Praha 4, Danmark Sjællandsgade 2, 7000 Fredericia Deutschland Muggenhofer Str. 135, Nürnberg Eesti Mustamäe tee 24, Tallinn España Carretera M-300, Km. 29,900 Alcalá de Henares Madrid France Great Britain Addington Way, Luton, Bedfordshire LU4 9QQ Hellas Limnou Str., Thessaloniki Hrvatska Slavonska avenija 3, Zagreb Ireland Long Mile Road Dublin 12 Italia +39 (0) C.so Lino Zanussi, Porcia (PN) Latvija Kr. Barona iela 130/2, LV-1012, Riga Lietuva Verkių 29, LT Vilnius Luxembourg Rue de Bitbourg, 7, L-1273 Hamm Magyarország H-1142 Budapest XIV, Erzsébet királyné útja 87 24

25 p t b Nederland Vennootsweg 1, 2404 CG - Alphen aan den Rijn Norge Risløkkvn. 2, 0508 Oslo Österreich Herziggasse 9, 1230 Wien Polska ul. Kolejowa 5/7, Warsaw Portugal Quinta da Fonte - Edificio Gonçalves Zarco - Q Paço de Arcos Romania Str. Garii Progresului 2, S4, RO Schweiz/Suisse/ Svizzera Industriestrasse 10, CH-5506 Mägenwil Slovenija Electrolux Ljubljana, d.o.o. Tržaška 132, 1000 Ljubljana Slovensko Electrolux Slovakia s.r.o., Electrolux Domáce spotrebièe SK, Seberíniho 1, Bratislava Suomi Konepajanranta 4, Pori Sverige +46 (0) Türkiye Ðîññèÿ Electrolux Service, S:t Göransgatan 143, S Stockholm Tarlabaþý caddesi no : 35 Taksim Istanbul Ìîñêâà, Îëèìïèéñêèé ïðîñïåêò, 16, ÁÖ Îëèìïèê 25

26 Service och reservdelar Sverige Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel eller via vår hemsida på Du kan även söka hjälp via din återförsäljare. Adressen till din närmaste servicestation finner du via eller Gula sidorna under rubrik Hushållsutrustning, vitvaror - service. 3 Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten: Modellbeteckning... Produktnummer... Serienummer... Inköpsdatum... Hur och när uppträder felet? 26

27 Finland Service, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret (0,1597H/min (0,95 mk/min)+pvm), * eller telefonkatalogens gula sidor "hushållsapparatservice". För att säkra maskinens klanderfria funktion skall man vid reparationer endast använda originala reservdelar. * När du beställer service eller reservdelar bör du veta produktnummer och modellbeteckning som står på dataskylten. Skriv up dem här så har du dem tillhands när du behöver dem. Modell:... Produktnummer:... Serienummer:... Inköpsdatum:... 27

28 B Med reservation för ändringar
