1 Kärra Piren år 2013

2 Inledning Styrelsen fick till uppgift att under året göra en kortare utredning om vad som är bäst för piren kopplat mot framtiden. Under 2012 startades en fon "Rädda Piren" och denna fond fonderas inom ramen för Kärra Vänners verksamhet där Kärra vänner särredovisar aktuellt saldo i samband med årsmöte. Kärra Piren är stenpiren längst norrut i de två badvikarna i Kärradal, där kommun har skötsel och ansvar för 80 % av badvikarna i Kärradal. Området där stenpiren är belägen är på privat mark och Kärra Vänner har av gammal hävd och genom markägarens godkännande varit delaktiga i skötsel i området längst Norrut. Genom styrelsen har Sven- Gunnar Niklasson och Lars Olsson fått uppdraget att göra en översyn av piren kopplat till ev förslag på åtgärder eller åtgärdsprogram för piren.. Allmänt Vår bedömning är att det inte är någon större fara för stenpiren på vare sig kort eller lång sikt, denna stenpir har funnits här länge och kommer finnas framöver också. Dock så kommer betongen erodera och mindre kosmetiska lagningar bara tvungna att genomföras varje år. Problemen som piren "brottas med" är ; Vår och höststormar Is som trycker på piren.

Kärra Piren är stenpiren längst norrut i de två badvikarna i Kärradal, där kommun har skötsel och ansvar för 80 % av badvikarna i Kärradal.

3 Skador på piren Eroderad vägg på insidan av piren

4 Skadad gångyta på piren Skadad vågbrytare (utsidan)

5 Sammanfattningsvis Kopplat mot de skador och de problem som piren handskas med under året så bedömer vi att den största risken för piren är kopplat mot dess utsida, det är pirens vågbrytande funktion och naturens negativa påverkan vintertid då isen trycker och lyfter sönder betongen från utsidan som värst för stenpirens framtid. De åtgärder som vi anser kan och bör göras. Skapa en vågbrytare innan stenpiren Längs utsidan på piren fylla med "stora" sprängstenar 1,5-3 kubiks stenar, som inte havet och vågorna flyttar på så lätt. Dessa skall läggas strax utanför piren som en första vågbrytare. Detta ger även skydd mot isens krafter mot piren, då dessa stenblock tar upp vågornas erodering och isens kraft innan piren. Detta skulle rädda pirens utsida från fortsatta skador. Gjuta en ny gångyta. Forma och gjuta en ca 5-10 cm tjock betong yta ovanpå den gamla gångytan. Gjuta ny vägg på insidan.

Skapa en vågbrytare innan stenpiren Längs utsidan på piren fylla med "stora" sprängstenar 1,5-3 kubiks stenar, som inte havet och vågorna flyttar på så lätt.

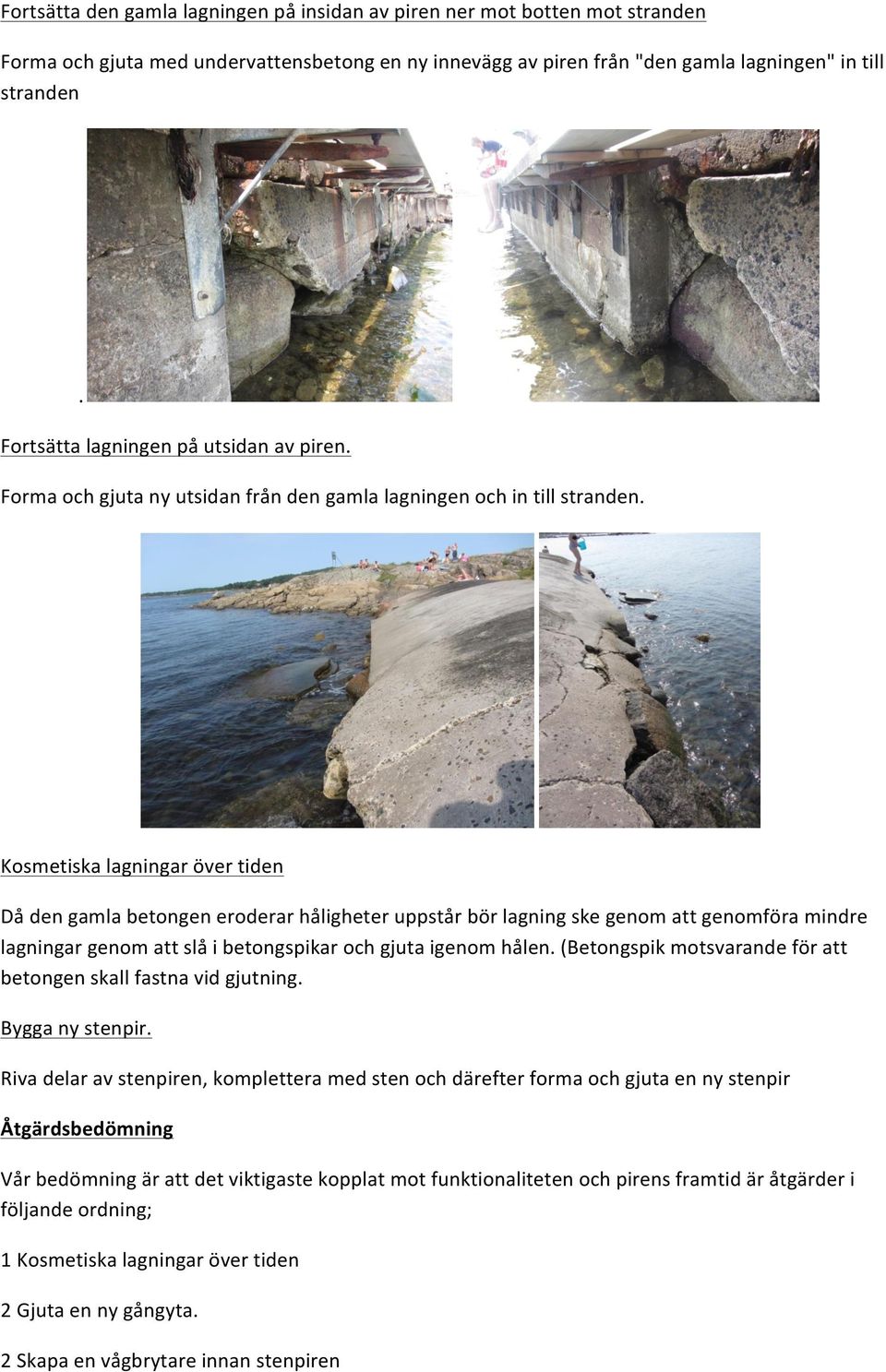

6 Fortsätta den gamla lagningen på insidan av piren ner mot botten mot stranden Forma och gjuta med undervattensbetong en ny innevägg av piren från "den gamla lagningen" in till stranden. Fortsätta lagningen på utsidan av piren. Forma och gjuta ny utsidan från den gamla lagningen och in till stranden. Kosmetiska lagningar över tiden Då den gamla betongen eroderar håligheter uppstår bör lagning ske genom att genomföra mindre lagningar genom att slå i betongspikar och gjuta igenom hålen. (Betongspik motsvarande för att betongen skall fastna vid gjutning. Bygga ny stenpir. Riva delar av stenpiren, komplettera med sten och därefter forma och gjuta en ny stenpir Åtgärdsbedömning Vår bedömning är att det viktigaste kopplat mot funktionaliteten och pirens framtid är åtgärder i följande ordning; 1 Kosmetiska lagningar över tiden 2 Gjuta en ny gångyta. 2 Skapa en vågbrytare innan stenpiren

Kosmetiska lagningar över tiden Då den gamla betongen eroderar håligheter uppstår bör lagning ske genom att genomföra mindre lagningar genom att slå i betongspikar och gjuta igenom hålen.

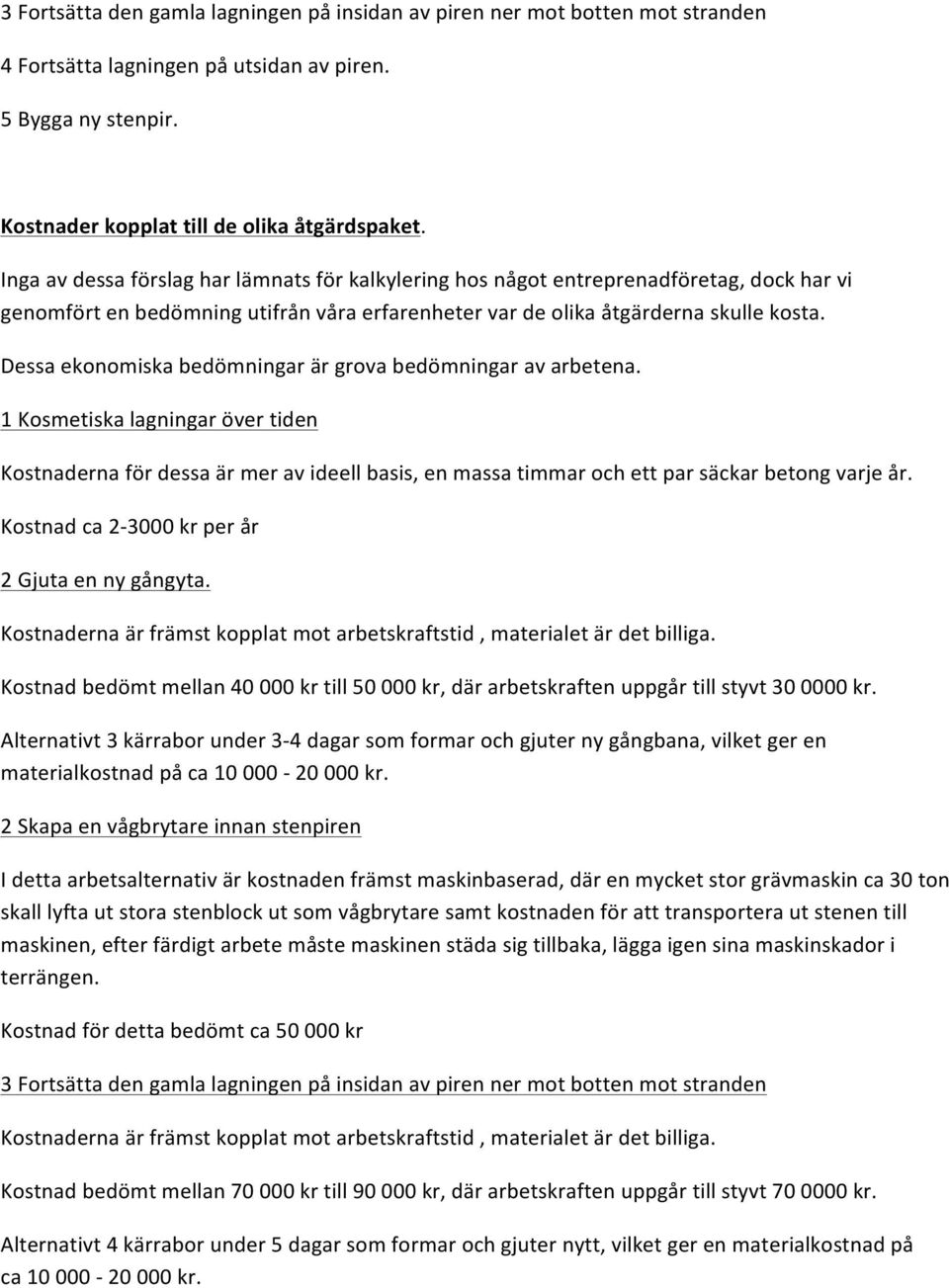

7 3 Fortsätta den gamla lagningen på insidan av piren ner mot botten mot stranden 4 Fortsätta lagningen på utsidan av piren. 5 Bygga ny stenpir. Kostnader kopplat till de olika åtgärdspaket. Inga av dessa förslag har lämnats för kalkylering hos något entreprenadföretag, dock har vi genomfört en bedömning utifrån våra erfarenheter var de olika åtgärderna skulle kosta. Dessa ekonomiska bedömningar är grova bedömningar av arbetena. 1 Kosmetiska lagningar över tiden Kostnaderna för dessa är mer av ideell basis, en massa timmar och ett par säckar betong varje år. Kostnad ca kr per år 2 Gjuta en ny gångyta. Kostnaderna är främst kopplat mot arbetskraftstid, materialet är det billiga. Kostnad bedömt mellan kr till kr, där arbetskraften uppgår till styvt kr. Alternativt 3 kärrabor under 3-4 dagar som formar och gjuter ny gångbana, vilket ger en materialkostnad på ca kr. 2 Skapa en vågbrytare innan stenpiren I detta arbetsalternativ är kostnaden främst maskinbaserad, där en mycket stor grävmaskin ca 30 ton skall lyfta ut stora stenblock ut som vågbrytare samt kostnaden för att transportera ut stenen till maskinen, efter färdigt arbete måste maskinen städa sig tillbaka, lägga igen sina maskinskador i terrängen. Kostnad för detta bedömt ca kr 3 Fortsätta den gamla lagningen på insidan av piren ner mot botten mot stranden Kostnaderna är främst kopplat mot arbetskraftstid, materialet är det billiga. Kostnad bedömt mellan kr till kr, där arbetskraften uppgår till styvt kr. Alternativt 4 kärrabor under 5 dagar som formar och gjuter nytt, vilket ger en materialkostnad på ca kr.

Dessa ekonomiska bedömningar är grova bedömningar av arbetena. 1 Kosmetiska lagningar över tiden Kostnaderna för dessa är mer av ideell basis, en massa timmar och ett par säckar betong varje år.

8 4 Fortsätta lagningen på utsidan av piren Kostnaderna är främst kopplat mot arbetskraftstid, materialet är det billiga. Kostnad bedömt mellan kr till kr, där arbetskraften uppgår till styvt kr. Alternativt 3 kärrabor under 3 dagar som formar och gjuter nytt, vilket ger en materialkostnad på ca kr. 5 Bygga ny stenpir. Denna operation är mer än vad Kärrdal tål och bedömd kostnad är ca 500, kr. Kärradal Sven- Gunnar Niklasson Lars Olsson

Alternativt 3 kärrabor under 3 dagar som formar och gjuter nytt, vilket ger en materialkostnad på ca 10 000-20 000 kr.

9 Kärra Piren år 2013 Kärra Vänners styrelse Kärra Vänners styrelse beslöt på styrelsemöte fredagen den 12 juli 2013 att bifalla utredningens förslag på åtgärdsprogram i sin helhet. Kärra Vänners styrelse år 2012/13 beslöt att Rädda Piren fonden skall finansiera åtgärdsprogrammet i takt med fondens storlek.
