Quick Start. and helpful tips for ProMark. - Svenska - - English - Doc: MK9-M-04-02

Transkript

1 and helpful tips for ProMark - Svenska - - English - Doc:

2 Sidan/ Page: 2 INDEX SVENSKA... 3 NAMN PÅ VARJE DEL... 4 NAMN PÅ TANGENTER OCH DERAS FUNKTIONER... 5 DISPLAYEN (INPUT LÄGET)... 8 MATA IN PROFIL OCH SÄTTA I FÄRGANDET... 9 Profil:... 9 Färgband Ta ur profilen GRUNDER UTSKRIFTSSTIL PÅ RPT & SEQ UTSKRIFTSGUIDE (EXEMPEL) PROFIL INSTÄLLNINGAR Y-JUSTERING ENGLISH NAME OF EACH SECTION NAME OF KEYS AND THEIR FUNCTIONS DISPLAY (INPUT SCREEN) LOADING THE TUE/PROFILE AND THE INK RION CASSETTE Tube/profile: Ink ribbon Removing the tube/profile ASIC OPERATION PRINTING STYLE OF RPT & SEQ PRINTING GUIDE (EXAMPLE) PROFILE SETTINGS Y-ADJUSTMENT... 32

3 Sidan/ Page: 3 SVENSKA

4 Sidan/ Page: 4 NAMN PÅ VARJE DEL Fönster för kontroll av färgband Kassettlocket Fönster för kontroll av tapekassetten Låsspärr (orange färg) Knapp för klippet LCD skärm Ingång för AC adapter Tangentbord Minneskortfack Handtag Skyddslock för minneskort Tryckknapp Skrivvals Plats för tapekassetter Spak som frigör skrivhuvudet (grön) Spak som känner av typ av profilmedia (silver) Profilstyrare A Styrplatta Klippenhet (orange) Klippenhetsstyrning (vit) Plats för färgbandskassett Matningsvals (guld)

5 Sidan/ Page: 5 NAMN PÅ TANGENTER OCH DERAS FUNKTIONER Tangentbord Tangenter och deras funktioner 1 ON/OFF Slår på eller av strömmen. 2 ESC 3 SIZE TP/LNG (SHIFT + SIZE) WIDTH C /SPC VRT (SHIFT + C/SPC) P ITCH P /CUT (SHIFT + PITCH) RPT FRAME (SHIFT + RPT) SEQ SYMOL (SHIFT + SEQ) Återgår till föregående val. Avbryter om man skriver ut märken eller visar en förhandsgranskning. Sätter teckenstorleken, SIZE. Sätter längd och marginal för [NORMAL PRINT MODE]. Sätter teckenbredden, WIDTH. Sätter teckenavståndet, CHARACTER SPACE och radavståndet LINE SPACE. Aktiverar vertikal utskrift. Anger den fasta märkeslängden. Sätter hur märkena ska separeras från varandra (klipp, linje, prickar etc.) Anger hur många gånger märket ska upprepas vid utskrift. Aktiverar FRAME. funktionen (Ramar runt märket) Aktiverar nummergeneratorn. Aktiverar symbolfunktionen

6 Sidan/ Page: 6 4 WORD OPTION IMAGE (SHIFT + OPTION) MEMORY COPY (SHIFT + MEMORY) CARD PASTE (SHIFT + CARD) S INIT. (SHIFT + S) DELETE CLEAR (SHIFT + DELETE) Kallar på funktionen MEMORY OF WORD, dvs. de favoritord som du vill spara eller hämta. Här kan du ändra maskininställningarna så som temperaturläget, klipp mm. Visar en grafisk förhandsgranskning av jobbet i displayen. Kallar på funktionen MEMORY, dvs. hämtar eller sparar inlagda jobb. Kopierar blocket som markören står på. Aktiverar CARD -funktionen där du kan spara och ladda jobb från flashkortet. Klistrar in det kopierade blocket där markören är placerad. Raderar tecknet bakom markören (ackspace). Nollställer alla inställningar till startläget. Om det finns information kvar i [INPUT läget] kan man inte nollställa inställningarna. Radera den kvarvarande informationen för att kunna utföra nollställningen. Raderar tecknen vid markören. Raderar hela jobbet i [INPUT läget]. 5 Nummertangenter 6 SHIFT + SHIFT + or Flyttar markören eller ändrar inställningsparametrarna. Flyttar markören till början eller slutet av jobbet. 7 ENTER Verkställer den inmatade informationen i [INPUT läget]. 8 LOCK Infogar ett nytt LOCK framför markörpositionen. 9 CODE Gör det möjligt att mata in en kod för att infoga en symbol (listan finns i manualen). Klickar man två gånger på CODE så visar sig symbolerna längst ner i displayen. DIACR (SHIFT + CODE) Ändrar till Europeiskt språk

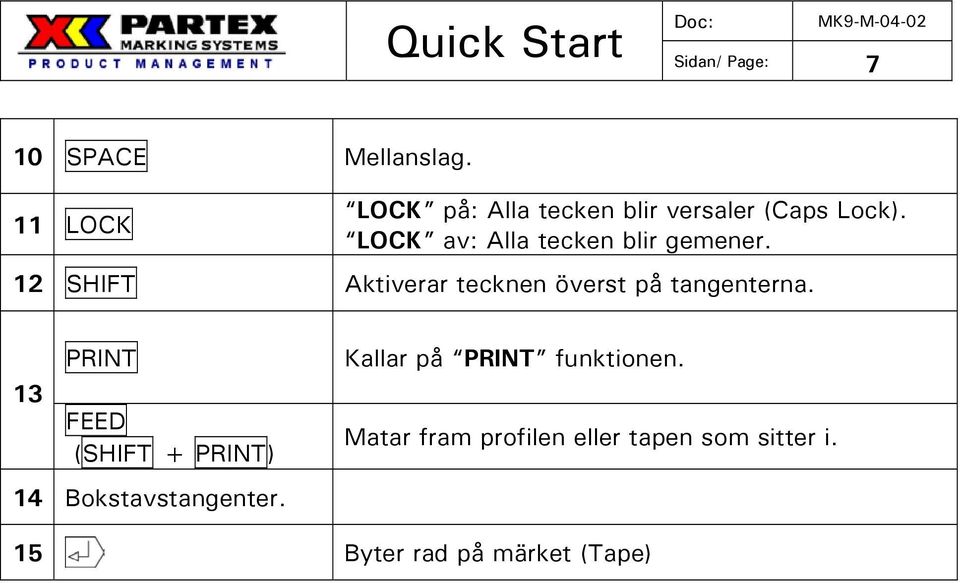

7 Sidan/ Page: 7 10 SPACE Mellanslag. 11 LOCK LOCK på: Alla tecken blir versaler (Caps Lock). LOCK av: Alla tecken blir gemener. 12 SHIFT Aktiverar tecknen överst på tangenterna. 13 PRINT FEED (SHIFT + PRINT) 14 okstavstangenter. Kallar på PRINT funktionen. Matar fram profilen eller tapen som sitter i. 15 yter rad på märket (Tape)

8 Sidan/ Page: 8 DISPLAYEN (INPUT läget) Förklaring på varje symbol i [INPUT läget]. 1 SHIFT Visar när SHIFT är aktiverad 2 PRT/PITCH [PITCH PRINT MODE]: Visar den fasta märkeslängden. [NORMAL PRINT MODE]: Visar hur långt market blir. 3 PITCH CUT Visar hur märkena ska separeras. (Klipp, linje & prickar) 4 LOCK No. Visar blocknumret på det blocket markören står på. 5 INPUT screen Visar inmatade tecken och redigeringssymboler. 6 STATUS display Det över fältet visar statusen på nummersekvensen. Det nedre fältet visar vald profiltyp. 7 REPEAT Visar hur många gånger valt block kommer att skrivas ut. 8 C/SPACE Visar avståndet mellan tecknen inom valt block. 9 C/WIDTH Visar bredden på tecknen inom valt block. 10 C/SIZE Visar storleken på tecknen inom valt block. 11 FRAME Visas när inramningsfunktionen är aktiv. 12 VRT Visas när man valt vertikal utskrift på märket. 13 LOCK Visas när LOCK är aktiverad. Visar att märkena framåt har satts till en fast längd. Visar vart blocket börjar (märket). Upp till 100 block kan användas i ett jobb. Visar att man bytt rad. (Profil:) ara en rad kan väljas. (Tape) Upp till 4 rader går att skriva på en 12mm Tape. Visar att en nummersekvens har använts.

9 Sidan/ Page: 9 MATA IN PROFIL OCH SÄTTA I FÄRGANDET Profil: 1. Öppna Kassettlocket på maskinen. 2. Frigör skrivhuvudet genom att fälla tillbaka den gröna spaken. 3. Dra den silvriga spaken åt höger tills det tar stopp. 4. Dra ut lite profil från profilhållaren a: Skjut profilen under styrplattan. b: Se till att det sticker ut ca 1~2cm profil från maskinen Styrplattan Dra ut 1~2cm 5. För att förhindra profilen från att hamna fel. Håll ner profilen på det stället det står TUE och dra tillbaka den metallspaken åt vänster så att profilen fixeras. metallspaken

10 Sidan/ Page: 10 Profilen har nu trätts in i maskinen. Färgband Håll färgbandskassetten på samma sätt som illustreras nedan och montera det i maskinen. Tryck på kassetten så att den inte sitter löst. Korrekt installation Kontrollera så att färgbandet är sträckt. Går det inte sätta I färgbandet, vrid på matarhjulen. Kontrollera sträckningen. Profil 8. Fäll tillbaka den gröna spaken. 9. Stäng kassettlocket så att det låser sig. (Lyssna efter ett klickljud).

11 Sidan/ Page: 11 Ta ur profilen 1. Öppna kassettlocket. 2. Fäll tillbaka den gröna spaken så att skrivhuvudet frigörs. 3. Ta först ur färgbandet ur maskinen Ta alltid ur färgbandet ur maskinen när du byter profil. 4. Innan du tar ur profilen, dra tillbaka den silvriga spaken till den positionen som figuren visar till höger. 5. Fäll tillbaka den gröna spaken som frigör skrivhuvudet och stäng kassettlocket.

12 Sidan/ Page: 12 GRUNDER Öppna först kassettlocket och mata in profilen i maskinen. Stäng sedan locket och slå på strömmen. Om ett tidigare jobb finns lagrat I maskinen kommer [INPUT] visas I displayen. Tryck på / tangenterna och välj INIT. och därefter ENTER. FILE EING INPUT INITI. CONTINUE Om det inte finns någon information lagrad I maskinen kommer [PRINTED MATERIAL] visas I displayen. [PRINTED MATERIAL] Använd / / / tangenterna för att välja profiltyp och profilstorlek. Efter att ha gjort profilinställningarna, tryck på ENTER, och [INPUT läget] visas. [PRINTED MATERIAL] MATERIAL= MAX TUE SIZE=3.2 / tangenterna: MATERIAL, SIZE / tangenterna: MATERIAL TAPE, GENERIC TUE, MAX TUE SIZE GENERIC TUE and MAX TUE = 2.5, 3.2, 3.6, 4.2, 5.2, 5.5 TAPE =5, 9, 12 Notera: Om man väljer MAX TUE, kan man inte välja storlekarna 2.5 och 5.5. Viktigt: När man byter profil måste man slå av strömmen till maskinen. Slå sedan på strömmen när du stängt kassettluckan.

13 Sidan/ Page: 13 UTSKRIFTSSTIL PÅ RPT & SEQ Det är möjligt att ändra utskriftsstilen för REPEAT och SEQUENCE Standardvärdet för utskriftsstilen är A : 11, 22, 33 när maskinen levereras till dig som kund. När du använder REPEAT och SEQUENCE samtidigt kan du välja följande stilar: A : 11, 22, 33 eller : 123, 123. Exempel.) REPEAT :2 st. SEQUENCE : 01~03 (A : 11,22,33) Resultat ( 2 st. ) ( : 123,123) Resultat ( 2 st.) [PRINTING STYLE OF RPT & SEQ ] A:11,22,33 :123,123 (Tillvägagångssätt) 1. Välj PRINTING STYLE OF RPT & SEQ i OPTION menyn. 2. Tryck på / för att välja utskriftsstil. Notera:Om du trycker på DELETE tangenten så återgår maskinen till grundinställningen. 3. Tryck på ENTER tangenten för att bekräfta ditt val.

14 Sidan/ Page: 14 UTSKRIFTSGUIDE (EXEMPEL) Skriva ut följande information på en profil. Profilstorlek=Ø3. 2 mm Fast längd= 18mm U1 COM X1005 X1006 X1007 1st. 5st. 2st. 2st. 2st. 18mm 18mm 18mm 18mm 18mm Välj MATERIAL = TUE och SIZE 3.2mm i [PRINTED MATERIAL läget] när du slår på maskinen. (Skriver du på en annan profilstorlek så väljer du den). (1) [INPUT läget] visar sig. Kontrollera att LOCK har blivit satt till ON. Tryck på / tangenterna för att flytta markören till. (2) Tryck på PITCH för att sätta fast längd ( PITCH LENGTH. ) Tryck på / tangenterna för att sätta den till Tips: Det är möjligt att skriva in ett värde medhjälp av nummertangenterna CUT 001 P PITCH LENGTH =18.0 mm Efter att längden blivit satt, tryck på ENTER. (3) Tryck på RPT för att välja antal repetitioner ( REPEAT. ) Tryck på / tangenterna för att sätta det till 1. Tips: Det är möjligt att skriva in ett värde medhjälp av nummertangenterna CUT 001 P REPEAT= 1 PCS Efter att repetition blivit satt, tryck på ENTER. (4) Tryck på tangenten för att flytta markören bakom. Efter att ha skrivit in U och 1, tryck på LOCK för att skapa ett nytt block. P 18.0 CUT 002 U1 TUE 3.2mm AUTO STD STD 01 (5) Samma som (3), tryck på RPT och välj antal repetitioner 5, och tryck på ENTER.

15 Sidan/ Page: 15 (6) Efter att ha skrivit in C, O och M, tryck på LOCK för att skapa ett nytt block CUT 003 U1 COM (7) Samma som (3), tryck på RPT och välj antal repetitioner 2, och tryck på ENTER. (8) Efter att ha skrivit in X, tryck på SEQ för att ange en nummersekvens TUE 3.2mm AUTO STD STD CUT COM X SEQUENCE= 10SCALE (9) Efter att ha tryckt på ENTER, välj STARTNUMMER och SLUTNUMMER. Mata in 1, 0, 0 och 5 i START. fältet Tryck på tangenten för att gå till END. Mata in 1, 0, 0 och 7 i END. fältet 18.0 CUT COM X START= 1005 END = 1007 Tryck på ENTER när du är klar. (10) Inmatningen av information är nu klar CUT 003 COM X N (11) Tryck på PRINT för att starta utskriften. [PRINTING RANGE] visas nu I displayen. Om man inte behöver ändra någon information, tryck på ENTER. (12) [PRINTING LENGTH ALIGHNMENT] visas nu I displayen. Om man inte behöver ändra någon information, tryck på ENTER för att starta utskriften. Utskriften på märkena ska bli som nedan. TUE 3.2mm AUTO STD STD 02

16 Sidan/ Page: 16 PROFIL INSTÄLLNINGAR Art. Nr PVC Material Profil på smalrulle Art. Nr Zerex Material Vald Profil diam. (mm) Teckenstorlek i Manual-läge Se instruktion PO-02000SN* POZ02000KN* 2,5 2,0 A PO-03000SN* POZ03000KN* 2,5 2,0 A PO-04000SN* POZ04000KN* 3,2 2,0 A PO-05000SN* POZ05000KN* 3,6 3,0 A PO-06000SN* POZ06000KN* 3,6 3,0 A PO-07000SN* POZ07000KN* 4,2 (5,2) 3,0 A PP-04600SN* 2,5 2,0 A PP-09000SN* 5,2 3,0 A Art. Nr PVC Material Art. Nr Zerex Material Vald Tape. (mm) Teckenstorlek i Manual-läge Se instruktion PO-068TW0SN* 9,0 4,0 Om man ställer teckenstorleken på AUTO så anpassas teckenstorleken efter vald profildiameter och fast märkeslängd (Pitch length). Om man behöver minska ner märkeslängden pga. utrymmessjäl kan man testa med att välja en mindre teckenstorlek. Inställningsvärdena ovan bygger på maskinens standardinställningar av avstånd mellan tecknen och teckenbredden. Genom att sätta ett lägre värde på dessa två inställningarna kan man med en större font få in fler tecken på en fast märkeslängd, men läsbarheten försämras gradvis! A. Mata in profilen så att maskinen skriver på sidan som är vänd mot rullens kärna. (Se exemplet till höger). Mata in profilen så att maskinen skriver på sidan som ej är vänd mot rullens kärna. (Se exemplet till höger) Små tips: * För bästa skrivresultat bör profilens temperatur inte understiga +25 C * Alla profiler ska matas in i maskinen så att sidan som är mot smalrullens kärna ska vänds uppåt innan man stänger locket på maskinen. * För att få bättre skrift på Zerexprofilen, öka maskinens density värde

17 Sidan/ Page: 17 Y-JUSTERING 1. Slå av strömmen till maskinen. 2. Tryck ner SHIFT + T tangenterna och slå sedan på strömmen. 3. Med hjälp av piltangenterna, välj 2:SELECT 4. Med hjälp av piltangenterna, välj 7:PRINT 5. Tryck på Y tangenten och ändra värdet med hjälp av piltangenterna. Tryck på ENTER när du är klar. Justerbart mellan -0,32mm till +0,32mm. TEXT -Y +Y 6. Har du bekräftat din inställning med ENTER så är det bara att trycka på ESC tills du är tillbaka till 1:AUTO, 2:SELECT läget. 7. Slå av strömmen och starta maskinen på det normala sättet.

18 Sidan/ Page: 18 ENGLISH

19 Sidan/ Page: 19 NAME OF EACH SECTION Ribbon check window Cassette cover Tape check window Hook (orange color) Cutter button LCD screen Keyboard AC adapter inlet Memory card slot Grip Card cover Push button Platen roller Tape cassette setter Head release lever (green) Switching lever (silver) Tube holder A Holding plate Half cutter (orange color) Half cutter guide (white) Ink ribbon setter Winding roller (gold color)

20 Sidan/ Page: 20 NAME OF KEYS AND THEIR FUNCTIONS Keys Keys and their functions 1 ON/OFF Turns ON/OFF the power supply. 2 ESC 3 SIZE TP/LNG (SHIFT + SIZE) WIDTH C /SPC VRT (SHIFT + C/SPC) P ITCH P /CUT (SHIFT + PITCH) RPT FRAME (SHIFT + RPT) SEQ SYMOL (SHIFT + SEQ) Returns to one previous operation. When printing or displaying an IMAGE, stops the operation. Sets the SIZE of characters. Sets the PRINTING LENGTH and the MARGIN for the [NORMAL PRINT MODE]. Sets the WIDTH of characters Sets the CHARACTER SPACE and LINE SPACE. Sets the VERTICAL PRINTING. Sets the PITCH LENGTH. Sets the way of PITCH CUTTING. Sets the repeating times. Sets the FRAME. Sets the sequential numbers. Operates the SYMOL function

21 Sidan/ Page: 21 4 WORD OPTION IMAGE (SHIFT + OPTION) MEMORY COPY (SHIFT + MEMORY) CARD PASTE (SHIFT + CARD) S INIT. (SHIFT + S) DELETE CLEAR (SHIFT + DELETE) Operates the MEMORY OF WORD function Changes the OPTION setting Displays the printing image Operates the MEMORY function Copies the block indicated by the cursor. Operates the CARD function Pastes the copied block to the cursor position. Deletes the character just before the cursor Initializes all of the setting data. If any document is remaining in the [INPUT screen], the initialization is not possible. After deleting the entire document (press SHIFT + DELET), execute the initialization Deletes the character on the cursor. While inputting any data in the [INPUT screen], changes to default value by pressing DELET. Deletes the entire documents in the [INPUT screen]. 5 Ten keys Inputs numbers, the comma and period 6 SHIFT + or SHIFT + Moves the cursor or changes the setting items Moves the cursor to the top or end of the document 7 ENTER Determines the setting value in the [INPUT screen]. 8 LOCK Inserts a new LOCK just before the cursor. Inputs the code number to insert symbols. 9 CODE When the display message is selected Chinese, inputs the Chinese character by using this CODE function.

22 Sidan/ Page: 22 DIACR (SHIFT + CODE) Inputs European languages. 10 SPACE Inputs a space. 11 LOCK LOCK on: Enables inputting of capital letters. LOCK off: Enables inputting of small letters. 12 SHIFT Enables the top key functions. PRINT 13 FEED (SHIFT + PRINT) Starts the PRINT function.. Feed on trial the tube/profile or tape that has been set. 14 Character keys Inputs characters. 15 Changes lines.

23 Sidan/ Page: 23 DISPLAY (INPUT SCREEN) The meanings of each indication in the [INPUT screen] are as follows. 1 SHIFT Displays when SHIFT is ON. 2 PRT/PITCH [PITCH PRINT MODE]: Displays the PITCH LENGTH. [NORMAL PRINT MODE]: Displays the PRINT LENGTH. 3 PITCH CUT Displays the way of the PITCH CUTTING. 4 LOCK No. Displays the LOCK No. on the cursor. 5 INPUT screen Displays the characters entered and the edit marks. 6 STATUS display The upper field displays the status of the sequential number if it has been set. The lower field displays the object of the printing selected. 7 REPEAT Displays the repeating numbers of the block on the cursor. 8 C/SPACE Displays the space between characters of the block on the cursor. 9 C/WIDTH Displays the character width of the block on the cursor. 10 C/SIZE Displays the character size of the block on the cursor. 11 FRAME Displays when the framing is ON. 12 VRT Displays when the vertical printing has been set. 13 LOCK Displays when LOCK is ON.. Indicates the pitch printing. Indicates the block. Up to 100 blocks can be input in an entire document Indicates that the line has been changed. (Printing on a tube/profile) Only 1 line can be set. (Printing on a tape) Up to 4 lines can be set, in case of 12mm tape Indicates the setting of sequential numbers

24 Sidan/ Page: 24 LOADING THE TUE/PROFILE AND THE INK RION CASSETTE Tube/profile: 1. Pull up the hook (orange color) and open the cassette cover. 2. Turn down the head release lever (green). 3. Slide the switching lever (metal) until it stops. 4. Pull out the tube/profile for the necessary length. a: Pass the tube/profile under the holding plate. b: Extrude the tip of the tube/profile by 1~2cm from the machine. Holding plate Pull out 1~2cm 5. To prevent the tube/profile from floating, while slightly holding down a tube/profile on the TUE mark and slide the Metal -switching lever to lock. Metal-switching lever

25 Sidan/ Page: 25 The tube/profile has been loaded. Ink ribbon 1. Hold the ink ribbon cassette as illustrated below and load it in the machine. Then, to prevent it from floating, press it. Proper loading Make sure that the ribbon is not slack. If the ink ribbon cassette is not set well, turns the shaft. Check the slack. Tube/Profile 3. Turn down the head release lever (green). 4. Close the cassette cover until it clicks.

26 Sidan/ Page: 26 Removing the tube/profile 1. Pull up the hook (orange color) and open the cassette cover. 2. Turn down the head release lever. 3. First, remove the ink ribbon cassette. 4. When replacing consumables, always remove the ink ribbon cassette first. 5. Slide the switching lever (metal) to the position shown in the figure, then remove the tube/profile. 6. Turn down the head release lever (green), then close the cassette cover until it clicks.

27 Sidan/ Page: 27 ASIC OPERATION First, open the cassette cover and load the material to use. Then, close the cassette cover and turn the power supply ON. If any previous document has been remained in the [INPUT screen], the right screen appears. Press / key, select INIT. and press ENTER. FILE EING INPUT INITI. CONTINUE If not, [PRINTED MATERIAL setting screen] appears. [PRINTED MATERIAL setting screen] appears. Press / / / key, set PRINTED MATERIAL and SIZE. After the setting, press ENTER, and then [INPUT screen] appears. [PRINTED MATERIAL] MATERIAL= MAX TUE SIZE=3.2 / key: MATERIAL, SIZE / key: MATERIAL TAPE, GENERIC TUE, MAX TUE SIZE GENERIC TUE and MAX TUE = 2.5, 3.2, 3.6, 4.2, 5.2, 5.5 TAPE =5, 9, 12 Note: While selecting MAX TUE, 2.5 and 5.5 as SIZE cannot be selected. Important: You have to turn the machine off when you are changing tube or tape.

28 Sidan/ Page: 28 PRINTING STYLE OF RPT & SEQ The printing style for the REPEAT and SEQUENCE can be selected. The default value of the PRINTING STYLE is A : 11, 22, 33 at our factory. When you use the REPEAT and SEQUENCE function at the same time, you can select the printing style from A : 11, 22, 33 or. : 123, 123. Ex.) REPEAT :2 pcs. SEQUENCE : 01~03 (A : 11,22,33) Printed result ( 2 pcs. ) ( : 123,123) Printed result ( 2 pcs.) [PRINTING STYLE OF RPT & SEQ ] A:11,22,33 :123,123 (Operation) 1. Select the PRINTING STYLE OF RPT & SEQ in the OPTION menu. 2. Press / to select the printing style. Note:If you press the DELETE key, the selection is initialized to the factory default. 3. Press ENTER key to register the new selection

29 Sidan/ Page: 29 PRINTING GUIDE (EXAMPLE) Printing the following contents on the tube/profile. Tube size=ø3. 2 mm Pitch length= 18mm U1 COM X1005 X1006 X1007 1pcs. 5pcs. 2pcs. 2pcs. 2pcs. 18mm 18mm 18mm 18mm 18mm Set MATERIAL = TUE and SIZE = 3.2mm beforehand in the [PRINTED MATERIAL setting screen]. (Choose another size if you don t have a 3.2 mm tube/profile). (1) [INPUT screen] appears. Make sure that LOCK has been turned ON. Press / key to move the cursor to. (2) Press PITCH to set PITCH LENGTH. Press / key to set Note: It is also possible to input the value by pressing Ten keys CUT 001 P PITCH LENGTH =18.0 mm After the setting is completed, press ENTER. (3) Press RPT to set REPEAT. Press / key to set 1. Note: It is also possible to enter the value by pressing Ten keys CUT 001 P REPEAT= 1 PCS After the setting is completed, press ENTER (4) Press key to move the cursor behind. After inputting U and 1, press LOCK to create a new block. P 18.0 CUT 002 U1 TUE 3.2mm AUTO STD STD 01 (5) The same as (3), press RPT to set Repeat to 5, and then press ENTER (6) After inputting C, O and M, press LOCK to create a new block CUT 003 U1 COM TUE 3.2mm AUTO STD STD 05

30 Sidan/ Page: 30 (7) The same as (3), press RPT to set Repeat to 2, and then press ENTER (8) After inputting X, press SEQ to set SEQUENCE. (9) After pressing ENTER, set the START NUMER and END NUMER. Input 1, 0, 0 and 5 in the START. Press key to set the END. Input 1, 0, 0 and 7 in the END CUT COM X SEQUENCE= 10SCALE 18.0 CUT COM X START= 1005 END = 1007 After the setting is completed, press ENTER. (10) The inputting is now completed. (11) Press PRINT to start printing. [PRINTING RANGE setting screen] appears. No need to change the data, so press ENTER CUT 003 COM X N TUE 3.2mm AUTO STD STD 02 (12) [PRINTING LENGTH ALIGHNMENT screen] appears. No need to change the data, so press ENTER to start printing The printed result is as shown.

31 Sidan/ Page: 31 PROFILE SETTINGS Art. No PVC Material Profile on Compactadiscs Art. No Zerex Material Tube diam. Selected (mm) Chr.size mm in MANUAL selectable See instruction PO-02000SN* POZ02000KN* 2,5 2,0 A PO-03000SN* POZ03000KN* 2,5 2,0 A PO-04000SN* POZ04000KN* 3,2 2,0 A PO-05000SN* POZ05000KN* 3,6 3,0 A PO-06000SN* POZ06000KN* 3,6 3,0 A PO-07000SN* POZ07000KN* 4,2 (5,2) 3,0 A PP-04600SN* 2,5 2,0 A PP-09000SN* 5,2 3,0 A Art. No PVC Material Art. No Zerex Material TAPE. Selected (mm) Chr.size mm in MANUAL selectable See instruction PO-068TW0SN* 9,0 4,0 In AUTO maximum character size is automatically selected by the MK9 with respect to selected tube diameter and pitch length. If a shorter pitch length is needed due to e.g space reasons in a control panel a smaller character size selection can be the result of the printout. The settings given above are base on standard settings of space between characters and character width. y selecting smaller values on these settings more characters with a larger font can be printed on a given pitch length but with gradually less readability! A. Feed the profile trough the machine so that it prints on the side that faces the reel core (See the example to the right). Feed the profile trough the machine so that it prints on the side that doesn t face the reel core. (See the example to the right) Hints: * To get a good printing result the profiles temperature should be at least +25 C * When you are feeding the machine with profile, make sure that the profile side that faces the reel core is turned upwards before you close the cassette cover. * To get a good printing result on Zerex profile, change the machines density value

32 Sidan/ Page: 32 Y-ADJUSTMENT 1. Turn off the power. 2. Press down the SHIFT + T keys, turn on the power. 3. Use the arrow keys and select 2:SELECT 4. Use the arrow keys and select 7:PRINT 5. Press down Y key and change the value by using the arrow keys. Press ENTER when you are done. Adjustable range is between -0,32mm to +0,32mm. TEXT -Y +Y 6. If you have confirmed your adjustment by using ENTER, then press the ESC key so that you can read 1:AUTO, 2:SELECT in the display. 7. Turn of the power and start the machine the normal way.
