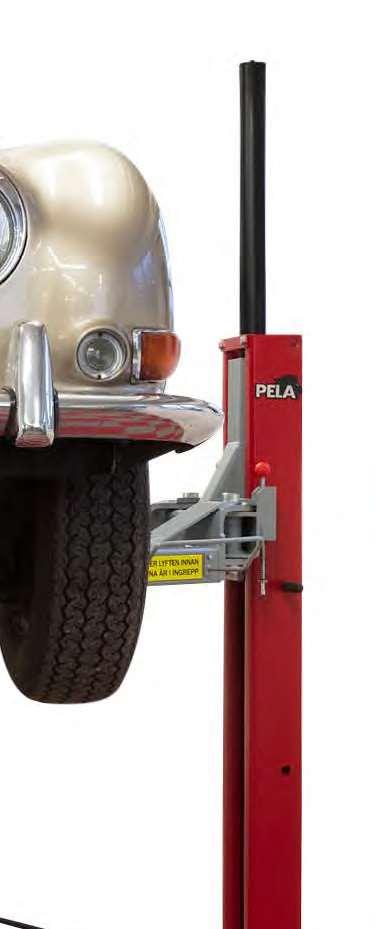

1 2-pelarlyft Q Lyftkapacit Artikelnummer Läs hela manualen komplett och noggrant innan du monterar eller använder lyften.

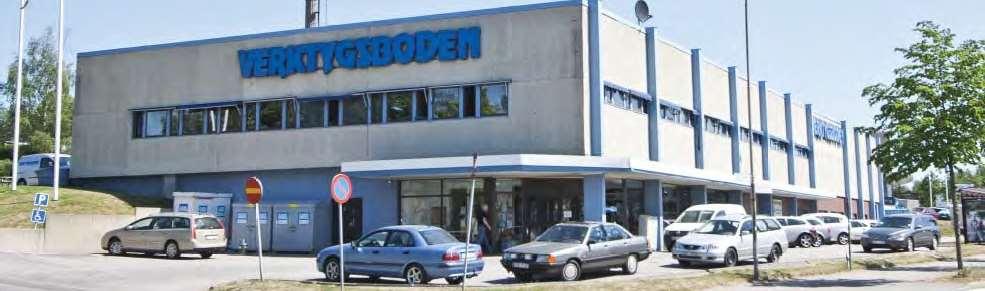

2 Om Verktygsboden: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här fi nns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och roligare. Sedan 2007 finns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Vi ser fram emot nya kontakter! 2003 startade vi vårt eget varumärke PELA. Vår idé och tanke var att själva kunna ta fram och vidareutveckla det vi sålde och framför allt att hoppa över ett mellanled för att kunna sälja kvalitetsprodukter till väldigt bra priser. Att valet var rätt visar sig tydligt i företagets utveckling som är fantastisk. Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. Kontaktinformation: Verktygsboden Erfilux AB Källbäcksrydsgatan 1 SE Borås Telefon: Mejl: verkstad@verktygsboden.se Allmänna säkerhetsföreskrifter Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används. Städa ofta. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion. Arbeta inte i mörker eller dålig belysning. Förvara aldrig explosiva eller brandfarliga vätskor och gaser inom arbetsområdet. Håll barn utanför arbetsområdet. Var särskilt uppmärksam på maskinens varningssymboler. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin. Använd vid behov, skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon. Bär för ändamålet lämpliga arbetskläder och halksäkra skor. Använd hårnät om du har långt hår, bär inte smycken eller löst sittande kläder som kan fastna. Låt aldrig din vana vid maskinen leda till oförsiktighet. Kontrollera att alla skydd sitter på plats och är i god funktion. Kontrollera att alla maskindelar, är hela och sitter korrekt monterade. 2

3 Säkerhetsinstruktioner Tillverkaren tar inget ansvar för olyckor och skador på personer eller utrustning som orsakats av felaktig användning. Elinstallationen ska utföras av elektriker med behörighet för aktuellt arbete. Följ instruktioner och varningstexter om installation, användning och underhåll i denna manual. Låt manualen fi nnas i närheten av utrustningen hela tiden. Generell beskrivning Lyften drivs med ett el-hydrauliskt system. Hydraul pumpen levererar hydraulolja till hydraul kolvarna som höjer lyftarmarna. OBS Läs igenom användarmanualen noggrant före användning. Försäkra dig om att alla användare läser och förstår denna manual. VARNING Överskrid inte den högsta tillåtna lastkapaciteten ( kg). Fordonet ska vara avstängt när det hissas upp i lyften. Se till att inga personer befi nner sig i arbetsområdet vid höjning och sänkning av lyften. Gå ej under lyften innan säkerhets har gripit in. Det är inte tillåtet att stå eller klättra på lyften eller fordonet, eller att placera verktyg, materiel eller andra föremål på dessa. Elskåp och ledningar ska skyddas från vatten. S Pelare VIKTIGT Observera varningsdekalerna som är placerade på lyften, vertikalpelarna och elskåpet. Vid konstruktionen av enheten har hänsyn tagits till att uppfylla de krav på säkerhet som gäller. När lyften uppnått önskad höjd, sänk så att de mekaniska säkerhetsspärrarna griper in och avlastar hydraulcylindern. När lyften skall sänkas, höj så att de avl och sänk lyften. Ljudnivå Ljudnivån från lyften skall inte överskrida 75 db, men för att skydda din hälsa rekommenderas att en ljudnivådetektor installeras på din arbetsplats och att du använder hörselskydd. 3

4 Varningsskyltar Varningsskyltar som fi nns tydligt avbildade på lyften är avsedda för att undvika fara när lyften används på ett felaktigt sätt. Skyltarna skall hållas rena och skall ersättas om de blir skadade eller faller av. Vänligen läs noggrant och förstå innebörden med respektive skylt och memorisera dem inför den framtida verksamheten. Tvåpelarlyft SÄKERHETSBESTÄMMELSER Arbetsmiljöverkets direktiv skall följas. Uppstår det driftsstörningar, skall lyften tas ur bruk. Lyftens motor får inte utsättas för väta. LYFTINSTRUKTION Bevaka bil och lyft under tiden som lyften är i rörelse. LYFT Undersök, innan bilen lyfts, att förankringsbultarna inte har lossnat, att inga ingående komponenter är defekta. Under lyftens rörelse får ej någon vistas på eller under lyften. Se till att, inga obehöriga föremål eller liknande är i vägen. Tryck på den gröna knappen till önskad lyfthöjd. Sänk därefter till spärrat viloläge och. SÄNK - tens arbetsområde. Se till att inga obehöriga föremål eller liknande är i vägen. Höj lyften något, så att sp. änk med hjälp av sänkningshandtaget på hydraulpumpen. Persontransport förbjuden 1-17:2 UNDERHÅLL En gång per månad. Tvåpelarlyft Kontrollera lyftens funktion. Smörj glidblocken inuti pelarna. Tryck fett i eventuella smörjnipplar. Kontrollera säkerhetss. Kontrollera förankringsbultarna i golvet. Kontrollera hydraulvätskans nivå. Utbildning Endast utbildade tekniker har tillåtelse att manövrera lyften. Vid behov kan professionell utbildning erbjudas för användaren. Telefon eller verkstad@verktygsboden. se. Hydraulvätskan skall bytas efter de första åtta driftsveckorna, därefter vartannat år. Vid reparation eller frågor ring: Verktygsboden Verkstad

5 3.1 Förberedelser innan installation Verktyg och utrustning: Lämplig lyftutrustning. Elektrisk.. Skruvmejslar. Justerbar skiftnyckel. Mätutrustning och vattenpass. Kontrollera att alla delar finns med. Tveka inte att ta kontakt om det saknas något i leveransen. Telefon eller verkstad@ verktygsboden.se. Verktygsboden tar inte ansvar för delar som förstörts på grund av felaktig hantering av köparen/montören. Specifikationer för underlaget (golvet): Lyften skall monteras på ett slätt cementgolv med en styrka på mer än 3000 psi, toleransen för planhet mindre än 5 mm och en minimum tjocklek av 200 mm. Tänk på, nygjort cementgolv måste vara äldre än 28 dagar för att ha brunnit tillräckligt. Helst bör det härda i fl era månader. längd. Linjerna markeras med maskeringstejp eller med krita. Klä av emballage plasten, lägg några distanser mellan de två pelarna innan du skruvar loss den övre från ramen, eller häng den övre pelaren i en kran. Var försiktig så ingen av pelarna välter eller ramlar ner på golvet, då kan fästpunkterna för tillbehören bli skadade. Plocka ur pelarna och de lösa delarna från förpackningarna och placera ut dem där lyften skall monteras. Läs igenom manualen och kontrollera så, alla delar är med. Res pelarna, var försiktig så ingen av pelarna välter eller ramlar ner på golvet, då kan fästpunkterna för tillbehören bli skadade. Lägg lyftkedjan tillrätta över kolvens styrhjul och kontrollera att cylinderns styrtapp ligger rätt i pelarens hål. Höj upp och spärra glidblocket på båda pelarna, detta för att dom inte skall vara ivägen när du borrar i betongen. Se till att säkerhetsspärren på varje pelare är helt i drift. 3.2 Försiktighetsåtgärder Se till att pelarna står parallellt och lodrätt mot underlaget. Dra åt alla hydraulkopplingar ordentligt för att undvika läckage. Kontrollera att alla bult och skruv är ordentligt dragna. Placera inget fordon på lyften när den testkörs första gången. 3.3 Installationsråd Om inte särskilt anges, så är vår lyft endast för inomhusbruk. Den bör monteras på ett jämnt och stabilt betonggolv. Installera inte lyften på expanderande balkar av betong eller på en andra eller en förhöjd våning utan att först samråda med en byggnadsarkitekt. Se till att utrymmet runt eller över lyften är fri från hinder såsom värmaggregat, balkar, elledningar etc. Gör en installationslayout: När installationsplatsen bestäms, markera först platsen för huvudpelaren. Utifrån denna plats ritas två diagonala linjer av samma

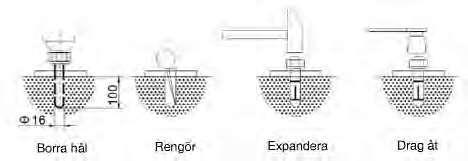

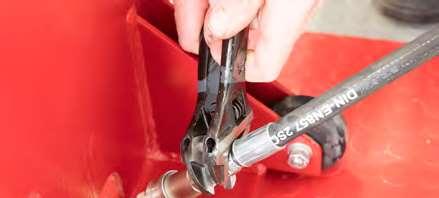

6 Installation. Borra och skruva fast lyften. Justera in pelaren innan den bultas fast med expanderbult. Vid behov komplettera med brickor under pelaren. (En fördel kan vara att montera pelarna aningen konisk där dom lutar utåt/uppåt, detta för att kompencera för upplyft last och reducera risken av att glidblocket nyper.) Borra med ett stenborr (anpassa borret efter bultens dimmension), det är nödvändigt att hålen borras med en slagborrmaskin eller borrhammare för att skapa ett hål med grova kanter i rätt diameter. Skräp och damm i hålet efter borrning måste avlägsnas helt. Efterdra bultarna efter en tids användning. Börja med att kontrollera att inget smuts eller främmande föremål fastnat i slangen. Kontrollera att allt är ordentligt åtdragit för att undvika läckage. Hydraulslangarna ansluts till pumpen med snabbkopplingar. Montera hydraulslangarna. Montera hydraulslangarna mellan pumpen och kolvarna.

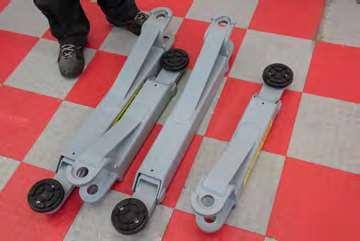

7 Montera lyftarmarna Häng på lyftarmarna och montera fast dem med sprintarna, kontrollera så det inte fi nns några grader kvar före montering - om det är så, ta bort dessa med en bit smärgelduk. Montera armarnas låsning och se till att de kuggar i, i låst läge. Fjädern skall sitta på undersidan och hålls på plats med saxsprinten. Steg 3, Fyll på med hydraulolja. Oljetanken rymmer ca 10 liter. Oljenivån bör ligga mellan mm under tankens topp (ca 8 liter). Använd mätstickan som fi nns i locket för att mäta nivån. Använd Hydraulolja av kvalité VG32. Steg 4, Fetta in glidytorna. Smörja glidblockens glidytor med grafi tfett på båda pelarna, detta för att dom inte skall kärva när du sänker lyften. Provkörning Anslut el 230 volt 16 ampere. Tryck in knap-pen på kontrollboxen. Lyften stiger och cylindern börjar arbeta. Låt inte lyften stiga till maximal höjd förrän 4:de gången du luftar. Tryck på handtaget och sänk lyften. Återupprepa 5 gånger. Delar som skall kontrolleras efter installationen Check punkter Är ventilerna på oljepumpen täta? Är alla delar som behöver smörjning infettade? (Glidklossar) Är lyften provkörd utan last för att frigöra eventuell luft i systemet? JA NEJ Bruksanvisning Förberedelser Kontrollera alla oljeslangar. Lyften får startas under förutsättning att inga läckor förekommer. Om säkerhetsutrustning inte fungerar eller saknas skall lyften inte användas. Lyft inte en bil som inte har tyngdpunkten i mitten på lyftarmarna. Tänk särskilt på framhjulsdrivna bilar det är lätt hänt att man lyfter för långt bak och bilen tippar framåt! Operatören samt behöriga medhjälpare skall stå på säkerhetsavstånd när lyften man övreras. När lyften höjts till önskad nivå, dra ur nätsladden för att förhindra att lyften manövreras av misstag. Försäkra dig om att säkerhetss är börjar arbeta med fordonet samt att ingen befi nner sig under fordonet när lyften manövreras. Höj lyften 1 Försäkra dig om att du läst och förstår hur lyften fungerar. 2 Parkera bilen mellan pelarna. 3 Justera lyftarmarna så de passar till bilens lyftpunkter kontrollera så tyngdpunkten hamnar i mitten av de fyra armarna. 4 Anslut nätsladden. Tryck på upp-knappen tills gummikuddarna som sitter på lyftarmarna nuddar vid bilens lyftpunkter kontrollera så de lyfter på rätt ställen. 5 Lyft upp bilen en halv meter och kontrollera att bilen hänger stabilt. 6 Höj bilen till önskad

8 Sänk lyften 1 Anslut nätsladden. 2 Höj genom att trycka in upp knappen (ca 5cm). 3 4 Sänk lyften genom att trycka ner sänkventilen. 5 Efter att sänkt ner armarna till den lägsta positionen vik undan dem så de står hori-sontellt med pelarna. 6 Kör undan bilen. Nödsänkning vid strömavbrott Säkerhetsspärren är inte spärrad Frigör och sänk lyften med sänkningsventilen. är spärrad Tag bort pluggen på hydraulpumpen, skruva ur den med en insexnyckel 6 mm. Oljeslang Sänkningsventil Manuell pump Plugg Anslut den manuella hydraulpumpen (fi nns som tillbehör) till uttaget där pluggen satt. Höj lyften med den manuella pumpen så att säkerhetsspärren kan frigöras. Frigör den manuella frigörningsmekanismen och sänk lyften med sänkningsventilen. Underhåll Ett enkelt underhåll gör att lyften fungerar tillförlitligt och håller längre. Hur ofta du gör service på din lyft avgör du själv och det styrs av hur mycket du använder den. Vi rekommenderar dock att du gör det minst en gång per år. Daglig kontroll före användande Användaren måste utföra daglig kontroll. Daglig kontroll av säkerhetsspärrarna är ytterst viktigt. Att upptäcka ett eventuellt fel före användande förbygger skador och olycksfall. Kontrollera alla slangar och anslutningar så de inte läcker. Kontrollera elektriska anslutningar. Försäkra dig om att dom är i god kondition. Före användning kontrollera så spärrarna fungerar du hör när de faller ner i låsklackarnas uttag när lyftarmarna höjs. Sänk lyften till lägsta position och slå av strömmen när lyften inte används. Om lyften inte skall användas på en längre tid skall: 1. nätsladden dras ur vägguttaget. 2. oljetanken tömmas. 3. smörj rörliga delar med hydraulolja. Viktigt: Tänk på miljöskyddet och lämna förbrukad olja på lämpligt sätt till en återvinningscentral. Veckokontroll Kontrollera fl exibiliteten i rörliga delar. Kontrollera funktionen på säkerhetsdetaljer. Kontrollera oljenivån i tanken, den är korrekt om släden går upp i sitt högsta läge. Är det för lite olja fyll på. Månadskontroll Kontrollera så expanderbultarna är ordentligt åtdragna. Kontrollera nötning och åldrande av alla slangar och anslutningar. Kontrollera nötning och smörjning på alla rörliga delar byt ut slitna delar i tid. Så det inte uppstår några driftstörningar. Årlig kontroll Töm ut hydrauloljan. Viktigt: Tänk på miljöskyddet och lämna förbrukad olja på lämpligt sätt till en återvinningscentral. Rengör tanken och oljefi lter. Fyll på med ny olja (VG32).

9 Felsökning Viktigt! Klarar du inte att avhjälpa felet på egen hand tveka inte att kontakta vår verkstad på telefon eller Mejl: Enklast är om du kan mejla ett foto på ditt problem så är det lättare att avhjälpa felet och vi sparar tid åt alla. Problem Orsak Åtgärd Motorn går inte och lyften höjs inte Elanslutningen har lossnat Motorn har bränt Fel i elanslutningar Kontrollera och skruva fast Byt ut motor Reparera och kontrollera anslutningar Kugghjulspumpen är trasig Byt ut Motorn går men lyften höjs inte Lyftarmarna går ner långsamt efter att dom höjts Lyftarmarna går upp för långsamt Lyftarmarna går ner för långsamt Överfl ödesventilen har lossnat eller är igensatt Oljenivån är för låg Oljeslang läcker eller har lossnat Mjukstartsventilen har lossnat eller är igensatt En oljeslang läcker Oljecylindern läcker Backventilen läcker Överfl ödesventilen läcker Magnetventilen läcker Oljefi ltret är igensatt Oljenivån är för låg Överfl ödesventilen är inte rätt inställd Hydrauloljan är för varm (> 45 C) Oljecylinderns packning är sliten Strypventilen är tät Hydrauloljan är smutsig Slangbrottsventilen är tät Oljeslang som är tät Justera och/eller rengör Fyll på olja Gör fast och drag åt Justera och/eller rengör Drag åt eller byt ut Byt ut packningen Fyll på olja Byt ut hydrauloljan Byt ut packningen Byt ut hydrauloljan Byt ut slangen

10 Reservdelar, för hydraulpumpen. Motor Hydraulblock Överfl ödesventil Koppling Mjukstartsventil Sugrör Oljefi lter Reduceringsventil Inlopp för oljeslang Magnetventil Backventil Kugghjulspump Oljetank Oljetankslock Returoljeslang 1
