1 Artikelnummer Lyft

2 Om Verktygsboden Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här finns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och roligare. Sedan 2007 finns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Vi ser fram emot nya kontakter! 2003 startade vi vårt eget varumärke PELA. Vår idé och tanke var att själva kunna ta fram och vidareutveckla det vi sålde och framför allt att hoppa över ett mellanled för att kunna sälja kvalitetsprodukter till väldigt bra priser. Att valet var rätt visar sig tydligt i företagets utveckling som är fantastisk. Garanti Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Miljöskydd / Skrotning Återvinn oönskat material istället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. Allmänna säkerhetsföreskrifter Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används. Arbeta inte i mörker eller dålig belysning. Förvara aldrig explosiva eller brandfarliga vätskor och gaser inom arbetsområdet. Håll barn utanför arbetsområdet. Var särskilt uppmärksam på maskinens varningssymboler. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin. Låt aldrig din vana vid maskinen leda till oförsiktighet. Kontrollera att alla skydd sitter på plats och är i god funktion. Kontrollera att alla maskindelar, är hela och sitter korrekt monterade. Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används. Reklamation Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. Kontaktinformation Verktygsboden Erilux AB Källbäcksrydsgatan 1 SE Borås Telefon: Mejl: verkstad@verktygsboden.se 2

3 Förpackning, transport och förvaring Varning! Alla packning, lyft-, transport- och uppacknings hantering ska endast utföras av sakkunniga personer. Packlista: Transport Varning! Förpackningen kan lyftas eller flyttas med hjälp av lämpliga hjälpmedel. Vid behov ta hjälp av en andra person så att förpackningen kan packas upp säkert. Kontrollera att alla delar är med i förpackningen vid uppackning. Se även över maskinen så att den inte uttsatts för några transportskador som kan påverka maskinens funktioner. Varning! Maskinen är tung. Var varsam vid hantering av den och ta hjälp av lämpliga hjälpmedel för att förenkla uppacknings- och monterings processen. Bruksanvisning Alla som använder lyften ska noggrant och komplett läsa och förstå manualen innan användning. - Förvara alltid instruktionsmanualen i anslutning till maskinen. - Lyften ska endast monteras av kunniga och behöriga personer. Egenskaper - Lågspänningsstyrning, god säkerhet. - Lyften har en rullanordning som gör den flexibel och rörlig. Frånkoppla lyften från underlaget och sedan är den fri att flyttas. - Dubbel säkerhetsutrustning iform av huydraliskt lås och mekanisk spärr. - Lyftens delar är av högkvalitet. Delar - Maskinens nedre del - placeras på en rymlig och säker plats. - Maskinens ram - huvuddelen för lyftmomentet. - Kraftenhet - maskinstyrd del. Basplatta, stödarm, mekanisk säkerhetsspärr och hydraulcylinderaggregat. Vid transport och hantering av förpackningarna ska de transporteras enligt bild: Stödarm Förvaring - Maskinen ska förvaras på en fuktfriplats. - Temperatur vid förvaring: -25 C-55 C. Säkerhetsspärr Oljecylinder Basplatta 3

4 Strömenhet Lyften består av ett hydrauliskt styrsystem som hydrauloljetank och pump, hydraulisk motor och ventil. Varning! Lyften är konsturerad för lyfta fordon. Kontrollera alltid att fordonet inte övestiger maxvikten. Lyften ska endast hanteras av behöriga användare. Specifikationer Drift... Elektrisk ström Lyftkapacitet kg Lyfthöjd mm Lyfttid... 35s Sänkningstid... 35s Maskinlängd mm Maskinbredd mm Strömförsörjning...1/PE~220V,50Hz,16A Maskineffekt kw Arbetstemperatur C Arbetsfuktighet % Ljudnivå... < 70db Förvaringstemperatur C-55 C Denna lyft är lämplig för fordon med totalvikt och med mått som inte överstiger de tillåtna angivelserna. Tänk på att fordonet som lyfts inte får vara för lågt. Använd lyften endast till vad den är konstruerad till dvs. att höja upp fordon. Vid höjning och sänkning av lyften ska användaren vara uppmärksam på omgivningen. Inga obeöriga personer får vistas i närheten av lyften. Kontrollera alltid att säkerhetsspärrna är inkopplade innan arbete med fordonet på lyften. Säkerhet Viktig säkerhetsinformation Läs och följ informationen på varningsskyltarna som sitter på lyften, lyft aldrig fordon som är tyngre än lyftens maxbegränsning. Läs hela manualen komplett och noggrant innan du monterar eller använder lyften för att undvika ekonomiska förluster, pesonskador eller felaktigt handhavande. Bruksanvisningen är en viktig del av lyften, som alltid bör vara med, även om varan säljs. Bruksanvisningen måste förvaras i närheten av lyften på en tillgänglig plats så att operatör och underhållspersonal har möjlighet att hitta och rådgöra bruksanvisningen när som helst. Utan vår professionella rådgivning får brukaren inte lov att förändra eller modifiera varken kontrollenheten eller den mekaniska enheten. Kvalificeradpersonal Endast utbildad personal får lov att manövrera lyften. Person som inte är delaktig får inte befinna sig inom billyftens arbetsområde. 4

5 Varningsinformation Installera inte lyften på ett asfalterat underlag. Läs och förstå alla säkerhetsföreskrifter innan du använder lyften. Lämna aldrig kontrollenheten så länge som lyften är i rörelse. Se till att fötter eller andra kroppsdelar inte är i närheten av lyften när den manövreras. Använd endast kläder och skor som är lämpliga för verksamheten, inga löst hängande ändar som kan fastna i rörliga delar. För att undvika incidenter skall omgivande ytor hållas rena och fria från ovidkommande föremål. Lyften är avsedd för att lyfta enbart hela chassin av fordon vars vikt inte överskrider den för lyften maximala kapaciteten. Kontrollera alltid att säkerhetsspärrarna är aktiverade innan arbete utförs i närheten eller under fordonet. Tag aldrig bort säkerhetsrelaterade komponenter från lyften. Om säkerhetsrelaterade komponenter är trasiga eller saknas använd inte lyften. Skakainteifordonetnärdetstårpålyften, avlägsnande av tunga monterade fordonsdelar kan orsaka en kritisk omfördelning av gravitationscentrum och detta kan påverka fordonets stabilitet. Kontrollera lyften regelbundet för att försäkra dig om att lyftens rörelser utförs synkront, och om något onormalt uppstår sluta att använda lyften omedelbart och kontakta vår verkstad (tel ) för vägledning. Sänk lyften till lägsta position när lyften inte används. Avlägsna eller förändrainga delar på lyften utan tillverkarens inrådan. Om lyften inte skall användas på en längre tid skall rörliga delar smörjas. Användning Innan användning Städa ofta. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion. Arbeta inte i mörker eller dålig belysning. Förvara aldrig explosiva eller brandfarliga vätskor och gaser inom arbetsområdet. Håll barn utanför arbetsområdet. Var särskilt uppmärksam på maskinens varningssymboler. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin. Använd vid behov, skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon. Bär för ändamålet lämpliga arbetskläder och halksäkra skor. Använd hårnät om du har långt hår, bär inte smycken eller löst sittande kläder som kan fastna. Låt aldrig din vana vid maskinen leda till oförsiktighet. Kontrollera att alla skydd sitter på plats och är i god funktion. Kontrollera att alla maskindelar, är hela och sitter korrekt monterade. Användarinstruktioner - Stödarmen ska ligga mellan framhjulet och bakhjulet. - Tryck på UP-knappen för att lyfta fordonet mm från marken. Kontrollera återigen att fordonet är rätt placerat på lyften. - Fortsätt genom att tycka på UP-knappen till när fordonet har nått önskad höjd. - Var alltid uppmärksam vid höjning och sänkning av lyften. Stanna omedelbart om något problem uppstår och åtgärda det. - Kontrollera att alla säkerhetsanordningar fungerar som de ska. - Sänka lyften. Höj plattformen en aning, säkerställ att de två säkerhetskolvarna och stödarmen är helt loss. -Tryck down-knappen för att sänka fordonet till marken eller den nödvändiga höjden. - När utrustningen inte används längre eller över natten ska maskinen sänkas till lägsta position på marken. Ta bort fordonet och koppla bort strömförsörjningen. Underhåll Det är viktigt att underhålla lyften för att förhindra skador och olyckor. Följ de här råden för att ha en väl fungerade maskin: Före/efter varje använding: - Håll lyften ren och fri från damm och oljespill. - Kontrollera att lyftens alla delar är på rätt plats och fyller sin funktion. - Säkerställ att det inte läcker olja. Veckounderhåll - Alla lager och gångjärn på denna maskin ska smörjas en gång i veckan. - Kontrollera att säkerhetsanordningarna fungerar. - Kontrollera oljemängden som är kvar i oljetan- 5

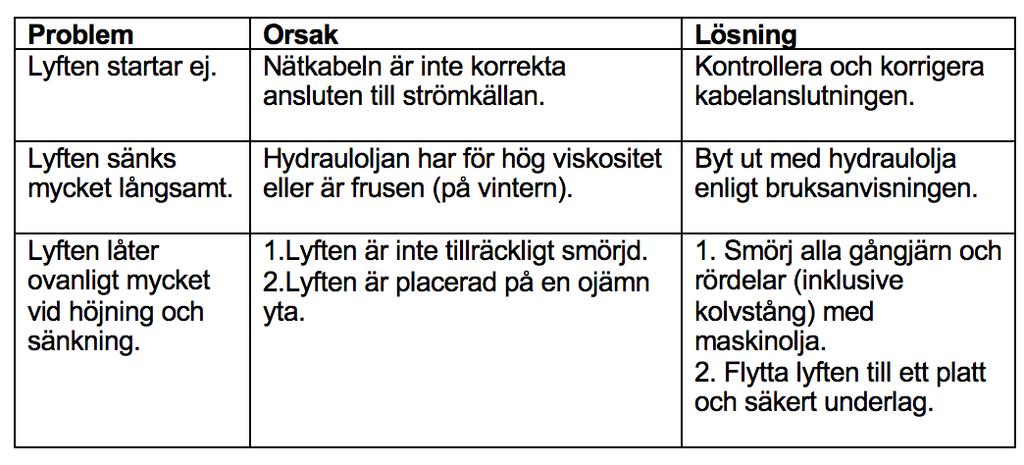

6 ken. Fyll på olja vid behov. Månadsunderhåll: - Säkerhetsanordningar och andra rörliga delar måste smörjas varje månad. - Kontrollera att oljeslangen är hel och att läckage ej förekommer. Årligtunderhåll: - Hydraloljan måste bytas ut till ny en gång om året. - Kontrollera nötning och skador på alla aktiva delar. - Kontrollera att cylindern är smörjad och fungerar som den ska. Maskinen ska vara i det lägsta läget vid byte av hydraulolja. Underhåll när maskinen inte används under en lång tid: - Koppla från strömförsörjningen och smörj alla aktiva delar. -Töm hydrauloljan i oljecylindern, oljeslangen och oljetanken. - Rengör lyften. 9. Felsökning 6

7 Kopplingschema Oljeslanganslutningsdiagram 7
