Plåtfalsmaskin. Artikelnummer

Transkript

1 Plåtfalsmaskin Artikelnummer 86772

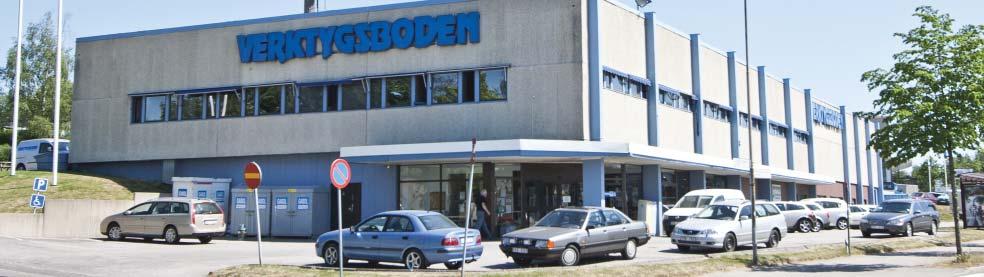

2 Om Verktygsboden: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här fi nns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och roligare. Sedan 2007 fi nns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Vi ser fram emot nya kontakter! 2003 startade vi vårt eget varumärke PELA. Vår idé och tanke var att själva kunna ta fram och vidareutveckla det vi sålde och framför allt att hoppa över ett mellanled för att kunna sälja kvalitetsprodukter till väldigt bra priser. Att valet var rätt visar sig tydligt i företagets utveckling som är fantastisk. Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. 2 Kontaktinformation: Verktygsboden Erfi lux AB Källbäcksrydsgatan 1 SE Borås Telefon: Mejl: verkstad@verktygsboden.se Viktigt! Läs noga igenom bruksanvisningen, säkerhetsinstruktioner och monteringsanvisningar innan du använder produkten. På så sätt får du ut mesta möjliga av din apparat och felaktig användning undviks. Spara bruksanvisningen för framtida behov. Miljöskydd / Skrotning Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. Allmänna säkerhetsföreskrifter Följ alltid nedanstående föreskrifter när du använder elverktyg för att förhindra brandrisk, elektrisk stöt eller personskada. Läs bruksanvisningen noggrant innan du börjar använda elverktyget och spara den för framtida behov. Kontrollera alltid elverktyget, nätsladden och stickproppen före användning. Använd bara elverktyg som är i ett perfekt och oskadat skick. Skadade delar ska repareras eller ersättas omedelbart av en behörig reparatör. Håll arbetsplatsen ren och städad. Oordning på arbetsytor, bänkar och golv skapar olyckstillfällen. Ha en bra belysning på arbetsplatsen. Arbeta inte i trånga och dåligt ventilerade utrymmen.

3 3 Arbeta inte med elverktyg i regn eller fuktig miljö. Låt inte elverktyg ligga ute när det regnar. Utsätt inte elverktyg för vatten eller annan vätska. Använd inte elverktyg i närheten av lättantänd liga vätskor och gaser eller i miljöer där det finns risk för explosion och brand. Även gnistbildningen i motorn eller gnistor från arbetsstycket kan orsaka brand. Skydda dig mot elektriska stötar. Undvik kroppskontakt med jordade föremål som rörledningar, radiator er, spisar eller kylskåp när du arbetar med elverktyg. Låt inte andra människor, speciellt barn, komma i närheten av elverktyget eller nätsladden. Håll obehöriga personer borta från arbetsplatsen Elverktyg som inte används ska förvaras säkert. Förvaringsplatsen bör vara torr, låst och utom räckhåll för barn och obehöriga personer. Arbeta inte med elverktyget förrän du har bekantat dig med maskinens funktioner. Tvinga inte elverktyg till högre prestation än det klarar. Arbetet blir säkrare och resultatet bättre. Använd rätt elverktyg för rätt ändamål. Stoppa inga föremål i elverktygets ventilationshål risk för elektrisk stöt. Dra omedelbart nätsladden ur vägguttaget om elverktyg låter annorlunda än vanligt, om det är hett, om rök utvecklas eller om det luktar. Använd ändamålsenlig klädsel. Ha inte löst hängande kläder eller smycken eftersom de kan fastna i de rörliga delarna. Läderhandskar och halkfria skor med gummisula rekommenderas. Täck över håret med hårnät om du långt hår. Använd alltid skyddsglasögon, skyddshandskar och öronproppar. Använd också ansiktseller dammskydd om arbetet är dammigt eller utförs i ett slutet utrymme. Ryck aldrig ut nätsladden ur vägguttaget. Olja, lösningsmedel, hög temperatur och skarpa kanter kan skada nätsladden. Stå stadigt och håll god balans när du arbetar med elverktyg. Undvik onormala arbetsställningar. Dra alltid nätsladden ur vägguttaget, när du inte använder ditt elverktyg, vid rengöring eller när du byter tillbehör eller gör inställningar. Kontrollera att alla skift- eller skruvnycklar är borttagna innan du startar elverktyget. Undvik oavsiktlig start. Kontrollera att strömbrytaren är frånslagen när nätsladden ansluts till spänning. Använd enbart förlängningssladd avsedd för utomhusbruk med extra tjock isolering. Använd inte en förlängningssladd som är för lång. Stickkontakten måste ha jordanslutning och vara tät för regnvatten. Var uppmärksam och koncentrerad under arbetets gång. Arbeta inte när du är trött, påverkad av droger, alkohol eller läkemedel. Använd inte andra tillbehör eller tillsatser än de som tillverkaren rekommenderar. Risk för personskada. Sköt om elverktyg ordentligt. Följ föreskrifter för smörjning och byte av tillbehör. Undersök nätsladden regelbundet. Om den är skadad, låt en auktoriserad verkstad byta nätsladden. Undersök även förlängningssladden regelbundet. Om den är skadad, ersätt den med en ny. Kontrollera hela elverktyget regelbundet. Kontrollera justering och infästning av rörliga delar och allt som kan påverka elverktygets funktion. Reparera aldrig ett trasigt elverktyg själv, skadade delar måste repareras eller bytas ut av en auktoriserad reparatör. Arbetsstycken kan vara vassa. Efter bockning eller klippning av arbetsstycket var försiktig. Var medveten om skarpa kanter eller vassa strimlor av metall som kan skapas. Använd kraftiga handskar vid hantering av arbetsstycket. OBS: Användning av förlängningssladd kan påverka verktygets prestanda. VARNING: Varningar, försiktighetsåtgärder och instruktioner som är dokumenterade i denna instruktion kan inte täcka alla tänkbara förhållanden och situationer som kan uppstå. Det är upp till operatören att använda sunt förnuft och försiktighet eftersom skydd för alla situationer som kan uppstå inte kan byggas in i produkten eller omnämnas i instruktionen, utan måste lämnas till verksamhetsutövaren.

4 Egenskaper Kraftig stålkonstruktion. 12 profi ler ingår för att skapa de mest användbara formerna. Tillförlitlig motoreffekt. Mycket lätt att använda, ändring av profi l- hjul görs på några sekunder. Framåt och bakåtdrift kontrolleras med fotpedalen. Mikrojusteringar för exakt rullningsprecision. Stålstativ som ger en idealisk arbetshöjd. Säkerhet Ingen form av förändring eller manipulation av maskinen får ske, såvida den ej är godkänd av tillverkaren. Tillverkaren avsäger sig allt ansvar för ev. skador och olyckor som kan inträffa med anledning av sådan förändringar eller manipulationer. Det är absolut förbjudet att ta bort eller manipulera med maskinens säkerhetsanordningar. Om så ändå sker kan allvarlig skada eller olycka inträffa. Service, reparation och reservdelar All form av underhåll och reparation skall utföras av behörig och kvalifi cerad serviceverkstad. Koppla alltid maskinen från eluttaget innan någon form av underhåll eller service sker. Vid ev. reparation får endast originaldelar användas. Förvaring Om maskinen skall förvaras oanvänd under en längre tid, koppla bort den från eluttaget, se till att delar som kan skadas av smuts skyddas ordentligt, samt smörj delar som kan skadas om de torkar. Miljöskydd / Skrotning Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. Specifikationer Motoreffekt (1-fas): 180 W Nätanslutning: 230 V, 50 Hz Kapacitet (mm/ gauge): 1/20 Utväxling: 1:75 (1350 vpm) Rotationshastighet (vpm): 0 17 Maximalt käftdjup: 585 mm 4 Arbetsplatsen Välj en arbetsplats i överensstämmelse med lagstadgade säkerhetsföreskrifter. Maskinen kräver en fri arbetsyta. Placera maskinen på ett stadigt och stabilt golv, använd vattenpass för att kontrollera att maskinen står jämnt. Borra fyra hål i golvet och montera maskinen med expanderbult och dra fast med en fast nyckel. Montering Få hjälp med att lyfta upp falsmaskinen på stativet. Fäst stativet ordentligt med hjälp av skruv, brickor och muttrar. Fotpedal tillsammans med elanslutning är förmonterad från fabrik. Anslut till el Innan anslutningen till eluttaget sker, kontrollera att nätspänningen överensstämmer med märkspänningen på typskylten. Maskinen skall anslutas till ett jordat eluttag som är säkrat med minst, 10A. Om du är osäker kontakta en behörig elektriker. Varning! Håll undan händer och kropp från rörliga delar av maskinen. Använd inte halsband, halsdukar eller löst hängande kläder. Oläsbara varningsskyltar skall omedelbart ersättas. Använd inte maskinen om dom saknas. Kontrollera att skyltarna är läsbara för operatören. Användning Justera det vertikala avståndet mellan profi lhjulen med hjälp av T-vredet (34). Avståndet mellan profi lhjulen justeras efter tjockleken på arbetsstycket, innan du startar. Justera vredet för att uppnå ett lämpligt avstånd mellan hjulen. Det horisontella avståndet justeras först när du ändrar på uppsättningen av profi l- hjul. Lossa på skruven (41) och brickan (27), därefter kan du ändra till önskat profi lhjulsset. Montera tillbaka brickorna (27) och skruvarna (41) och dra åt. Använd vid behov den korta hylsan (bussningen) (24) beroende på bredden av profi lhjulen. Lossa korshandtagen (40) och justera drivaxeln (5), tills det önskade horisontella avståndet mellan profi lhjulen uppnås.

5 Drag fast korshandtagen igen. Justering av anhållet. Lossa T-vredet (32) och skjut anhållet (7) till önskat avstånd. Placera fotpedalen på en lämplig plats för säker manövrering. Anslut stickkontakten till ett jordat nätuttag. Mata in material mellan profi lhjulen. Ändra på rotationsriktningen genom att trycka på fotpedalerna. Underhåll Håll ditt verktyg i gott skick genom regelbundet underhåll. Före användning, undersök allmäntillståndet på maskinen. Inspektera skarvdosor, sladdar och förlängningssladdar efter skador. Kontrollera lösa skruvar, felaktig montering, trasiga delar och alla andra tillstånd som kan påverka maskinen i drift. Om onormalt ljud eller vibrationer uppstår, stäng av verktyget omedelbart, undersök och korrigera problemet innan vidare an vändning. Använd inte ett skadat verktyg förrän det har reparerats. Under normala betingelser är eftersmörjning inte nödvändigt förrän motorkolen behöver bytas. Efter sex månader till ett år, beroende på användning. Lämna ditt verktyg till närmaste serviceverkstad för följande: Smörjning Kontroll av motorkol och utbyte Mekanisk inspektion och rengöring (växel, lager, hölje, etc.) Elektrisk inspektion (strömbrytare, sladd, kontakt, etc.) Testa och säkerställ korrekt mekanisk och elektrisk drift Rengöring Rengör från damm och skräp i ventiler. Håll maskinen ren, torr och fri från olja eller fett. Använd endast mild tvål och en fuktig trasa för att rengöra din verktyg eftersom vissa rengöringsmedel och lösningsmedel är skadliga för plast och andra isolerade delar. Använd aldrig brandfarliga eller brännbara lösningsmedel runt verktyget. Service och skötsel Dra bort stickproppen ur vägguttaget innan åtgärder vidtas på elverktyg. Apparaten är i stort sett underhållsfri, då och då behöver dock axelbussningarna smörjas med fett, den undre har smörjnippel. Byt fettet i växellådan vartannat år. Alla eventuella reparationer bör utföras av auktoriserad serviceverkstad. Anteckningar 5

6 Sprängskiss & reservdelar Part No. Description Qty. 1 Stand 1 2 Frame 1 3 Long Sleeve 1 4 Slide Block 2 5 Driven Shaft 1 6 Driving Shaft 1 7 Guide Fence 1 8 Driven Gear 1 9 Driving Gear 1 10 Washer 2 11 Base 1 12 Spring Washer 10 mm 4 13 Bead Roller Die 5/32"A 1 14 Bead Roller Die 1/4"A 1 15 Bead Roller Die 3/B"A 1 16 Bead Roller Die 15/32"A 1 17 Bead Roller Die 19/32"A 1 18 Bead Roller Die 19/32"B 1 19 Bead Roller Die 15/32"B 1 20 Bead Roller Die 3/8"B 1 21 Bead Roller Die 1/4"B 1 22 Bead Roller Die 5/32"B 1 23 Washer 10mm 4 24 Short Bushing 2 25 Long Bushing 2 26 Fixed Bushing 2 27 Fixing Washer 2 28 Pin 1 29 Coupling Shaft 2 30 Washer 2 31 Pressing Plate 1 32 Guide Fence Clamp 1 33 Pressing Plate 1 34 Pressing Clamp 1 35 Spring 1 36 Key 6x Connecting Plate 1 38 Hex Key 6mm 1 39 Screw M3x Lock Handle 2 41 Screw M 10x Bolt M10x30 4 Part No. Description Qty. 43 Screw M6x Washer 6 mm 4 45 Screw M8x Nut M Key 5x Motor 1 49 Shearing Die 2 50 Flange Roller Die 3/8"A 1 51 Flange Roller Die 3/8"B 1 52 Flange Roller Die 1/4"A 1 53 Flange Roller Die 1/4"B 1 54 Flange Roller Die 1/8"A 1 55 Flange Roller Die 1/8"B 1 56 Flange Roller Die 1/16"A 1 57 Flange Roller Die 1/16"B 1 58 Ogee Beading Die A 1 59 Ogee Beading Die B 1 60 Wiring Die A 1 61 Wiring Die B 1 62 Safe Box Base 1 63 Safe Box 1 64 Cable Gland 4 65 Screw M8x Screw M4x Spring Washer 8mm 8 68 Washer 4mm Spring Washer 4mm Washer 3mm 2 71 Speed Control Device 1 72 Nut M Foot Pedlal Cable 2 74 Power Cable 1 75 Washer 8mm 8 76 Foot Pedal 1 77 Connecting Wire 7 78 Lock Washer 2 79 Ground Connection Sign 1 80 Gear Cover 1 81 Safe Cover 1 82 Nut M Cable Tie 8 6

7 7

8 Verktygsboden Erfi lux AB, Källbäcksrydsgatan 1, Borås Verktygsboden Borås Sweden
