1 Parkeringslyft, fyrpelare 3,2 ton Artikelnummer 85268

2 Om Verktygsboden Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här finns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och roligare. Sedan 2007 finns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Vi ser fram emot nya kontakter! 2003 startade vi vårt eget varumärke PELA. Vår idé och tanke var att själva kunna ta fram och vidareutveckla det vi sålde och framför allt att hoppa över ett mellanled för att kunna sälja kvalitetsprodukter till väldigt bra priser. Att valet var rätt visar sig tydligt i företagets utveckling som är fantastisk. Garanti Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. Kontaktinformation Verktygsboden Erilux AB Källbäcksrydsgatan 1 SE Borås Telefon: Mejl: verkstad@verktygsboden.se Miljöskydd / Skrotning Återvinn oönskat material istället för att slänga det bland hushållssoporna. Alla maskiner, tillbehör och förpackningsmaterial skall sorteras och lämnas till en återvinningscentral och där kasseras på ett miljövänligt sätt. Allmänna säkerhetsföreskrifter Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används. Arbeta inte i mörker eller dålig belysning. Förvara aldrig explosiva eller brandfarliga vätskor och gaser inom arbetsområdet. Håll barn utanför arbetsområdet. Var särskilt uppmärksam på maskinens varningssymboler. Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin. Låt aldrig din vana vid maskinen leda till oförsiktighet. Kontrollera att alla skydd sitter på plats och är i god funktion. Kontrollera att alla maskindelar, är hela och sitter korrekt monterade. Produktinformation Gör det möjligt att få plats med en bil till i garaget! Perfekt för bilentusiasten. Med säkerhetslåsning på alla ben och droppkar för att skydda bilen under. Behöver inte skruvas fast i golvet. Kräver ca 12 liter hydraulolja, medföljer ej. Kräver lossningshjälp vid leverans med truck eller dyl. Teknisk specifikation Lyftkapacitet kg Lyfthöjd mm Totalhöjd mm Innermått pelare-pelare mm Spänning V Dimensioner (LxBxH) x2596x2081 mm Vikt kg 2

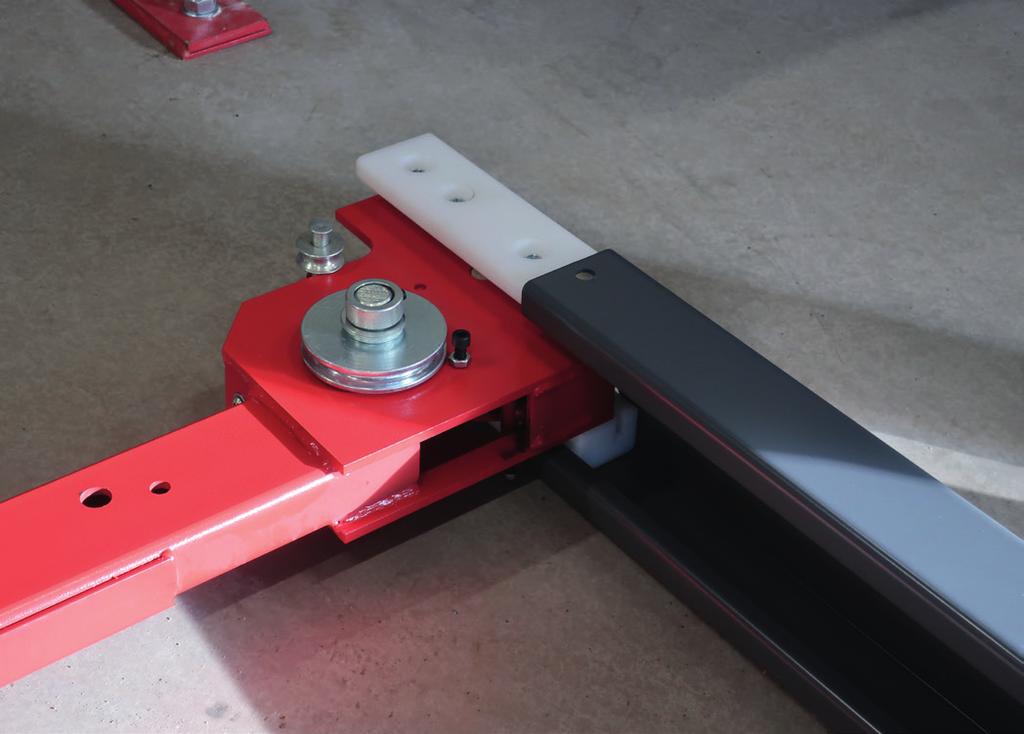

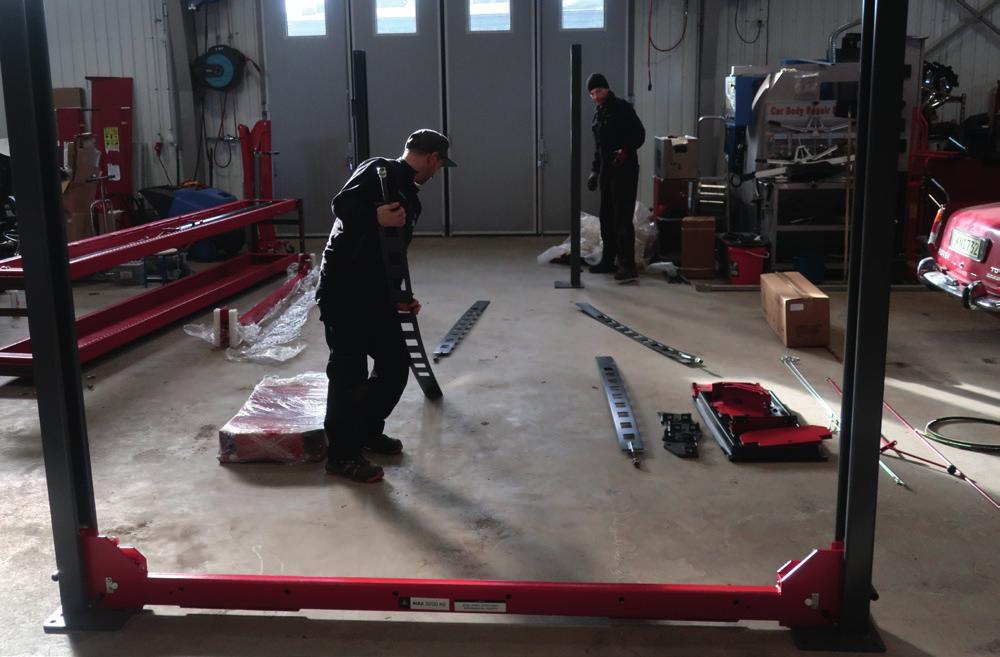

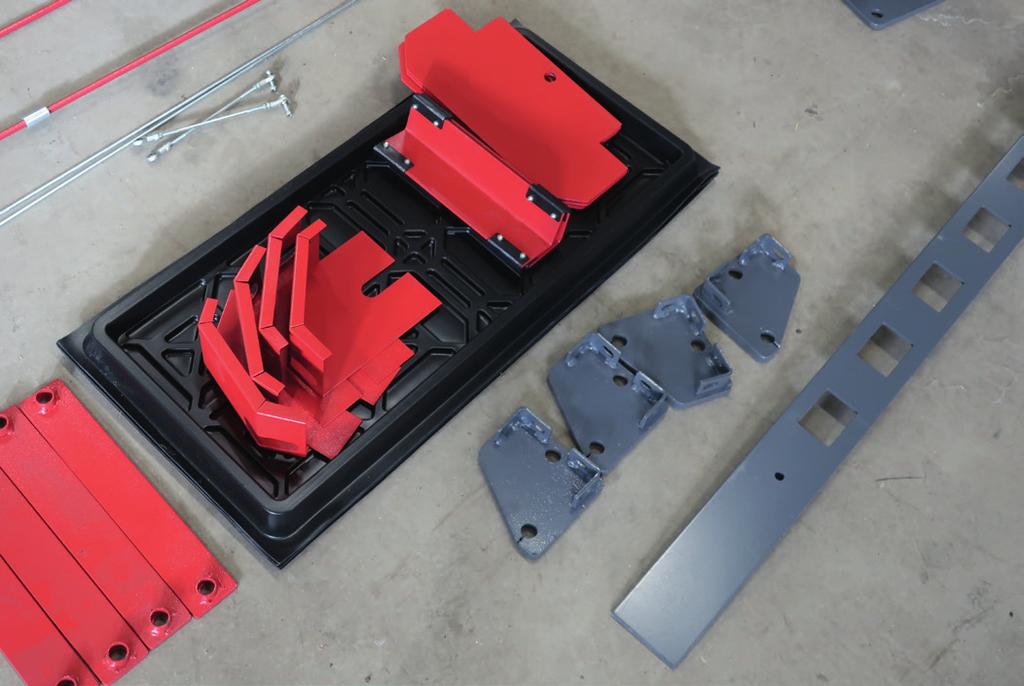

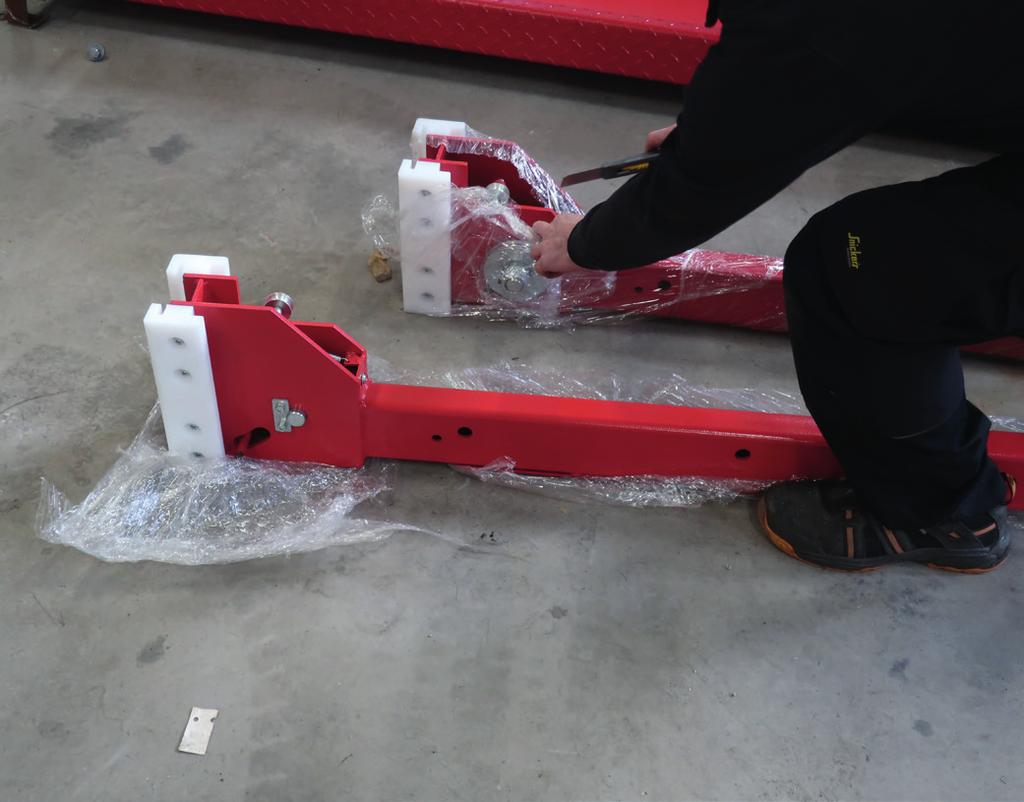

3 Montering Börja med att lyfta ut pelare och alla lösa detaljer. Lägg ut pelarna på golvet där du önskar att lyften ska placeras. Kontollera så du får den pelaran som har fästen för pumpen på rätt plats. Det vanligaste är längst in på vänster sida i garaget. Rampen med hydraulkolven ska placeras så den kan anslutas till pumpen och man släpper även spärrarna vid den pelaren. Uppkörningsramperna placeras på andra ändan av lyften. En motorlyft är också bra att ha till hands för att lyfta ramperna. 2. Lägg ut alla lösa delar så du får en överblick på vad som ska monteras. 1. Montera loss pelarna och placera ut dem på golvet. 3.När du placerat ut pelarna så lägg dem ner på golvet och skjut i bärbalkarna. Hjulen ska vara in mot körbanorna. 3

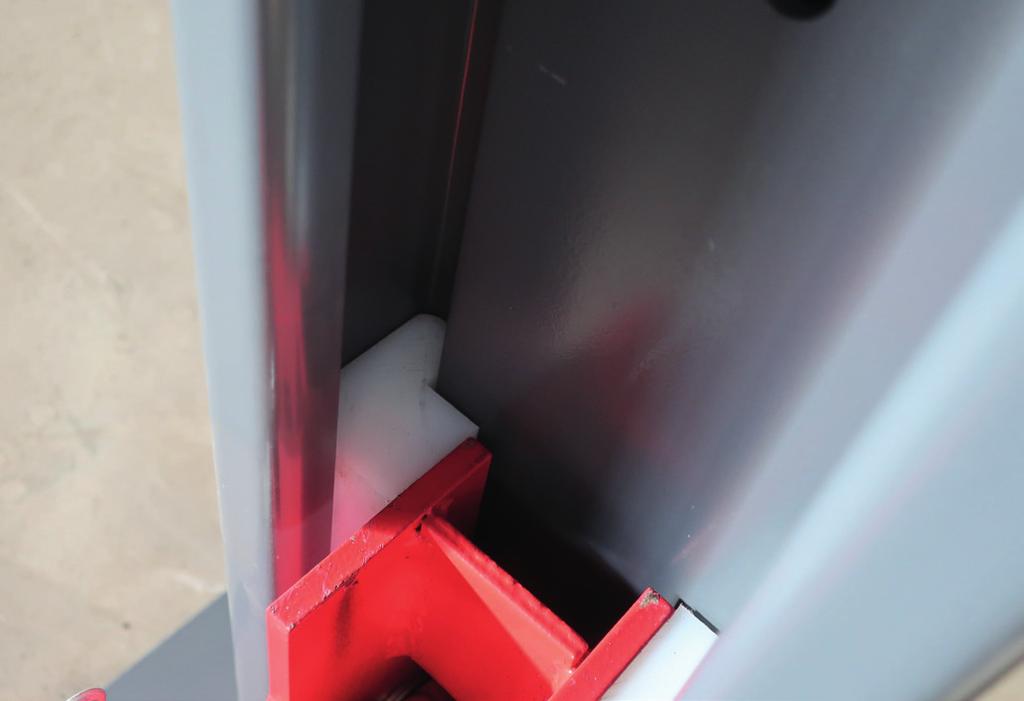

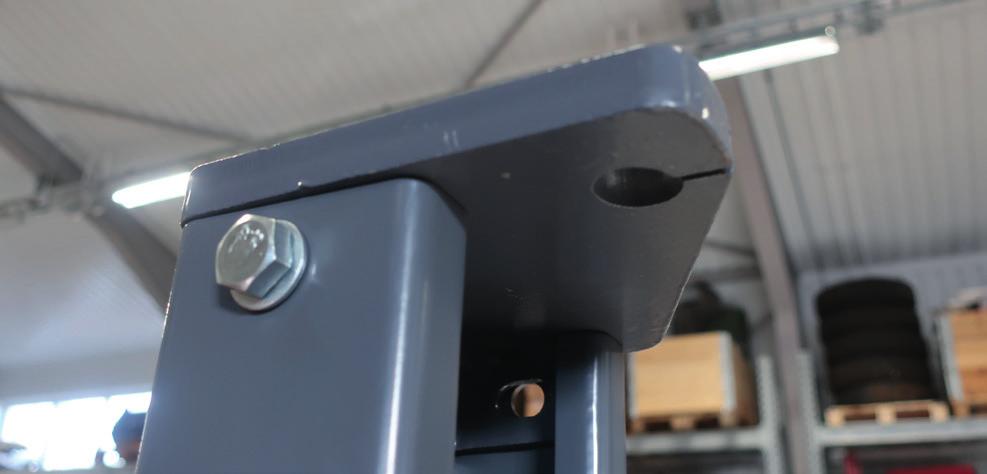

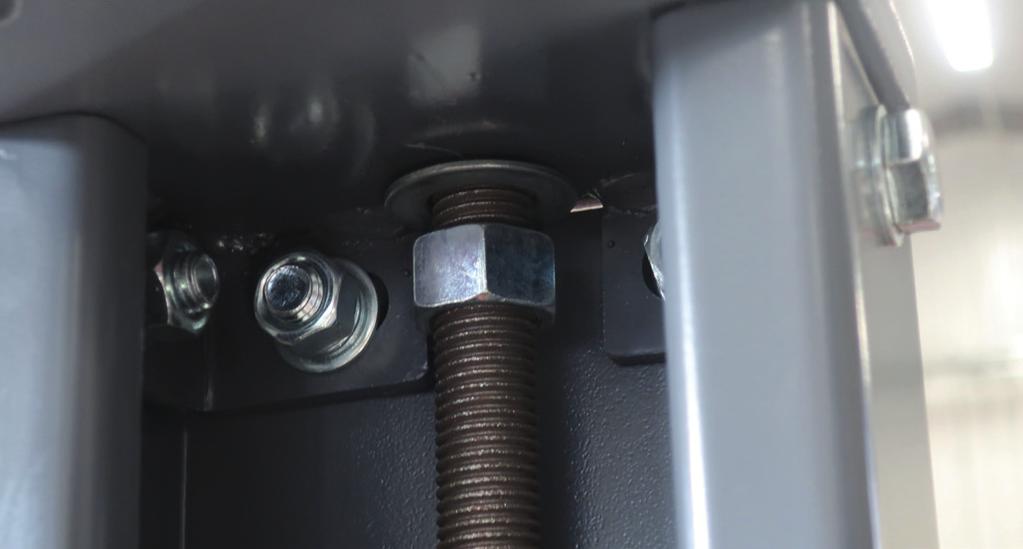

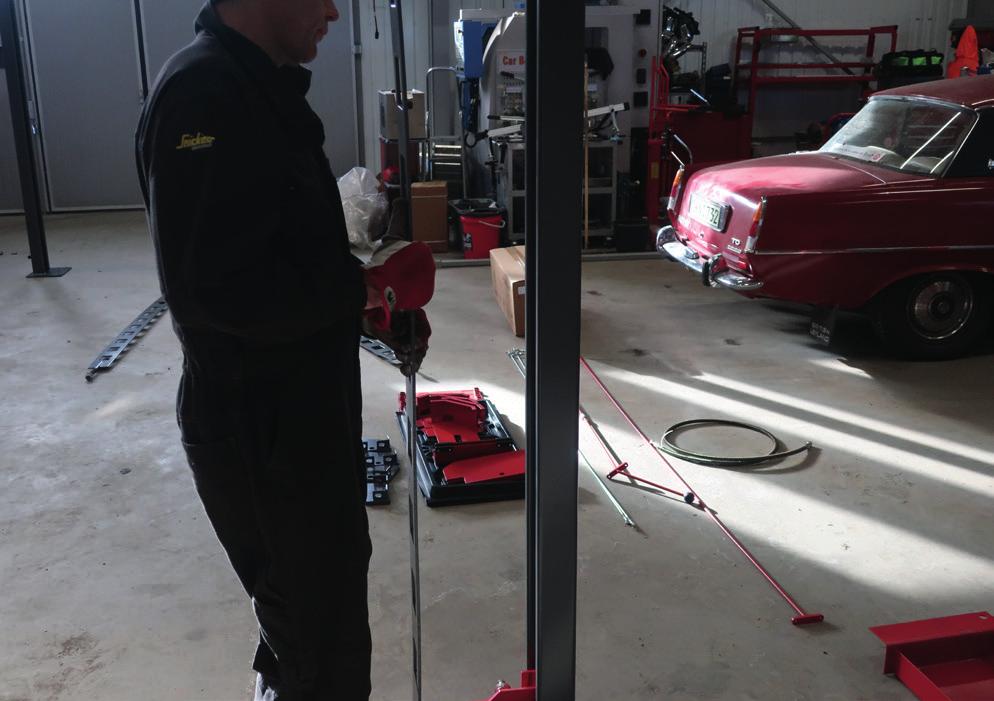

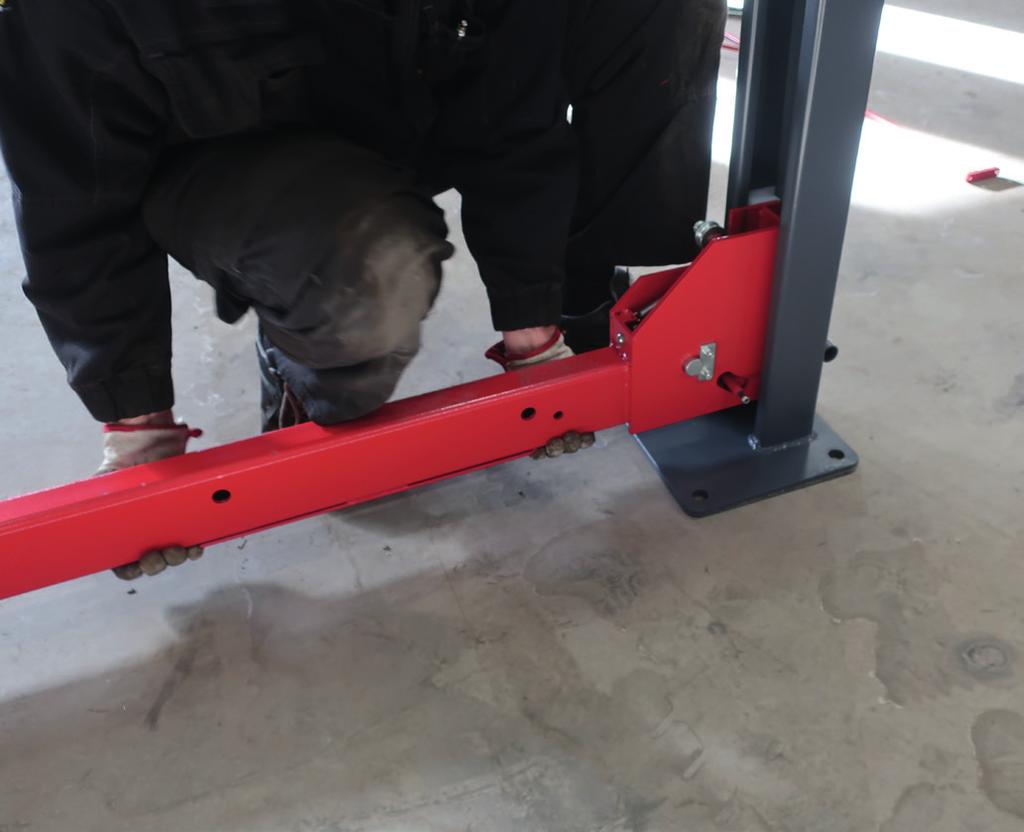

4 4. Skjut dem hela vägen ner till fotplattorna. 7. Det finns spår i glidklackarna som man sticker ner stegjärnen i. 5. Res pelarna upp. 8. Lägg på stolplocken - kontrollera så hålet för vajern stämmer med hur vajerhjulen är placerade. Det ska även sitta en mutter med bricka på stegjärnet som skall vara på undersidan av locket. 9. Bulta fast topplocken med 4st bult och mutter. 6. Montera stegjärnen som spärrarna ska låsa i. 4

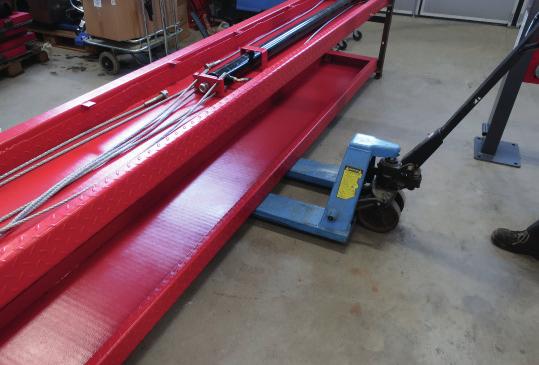

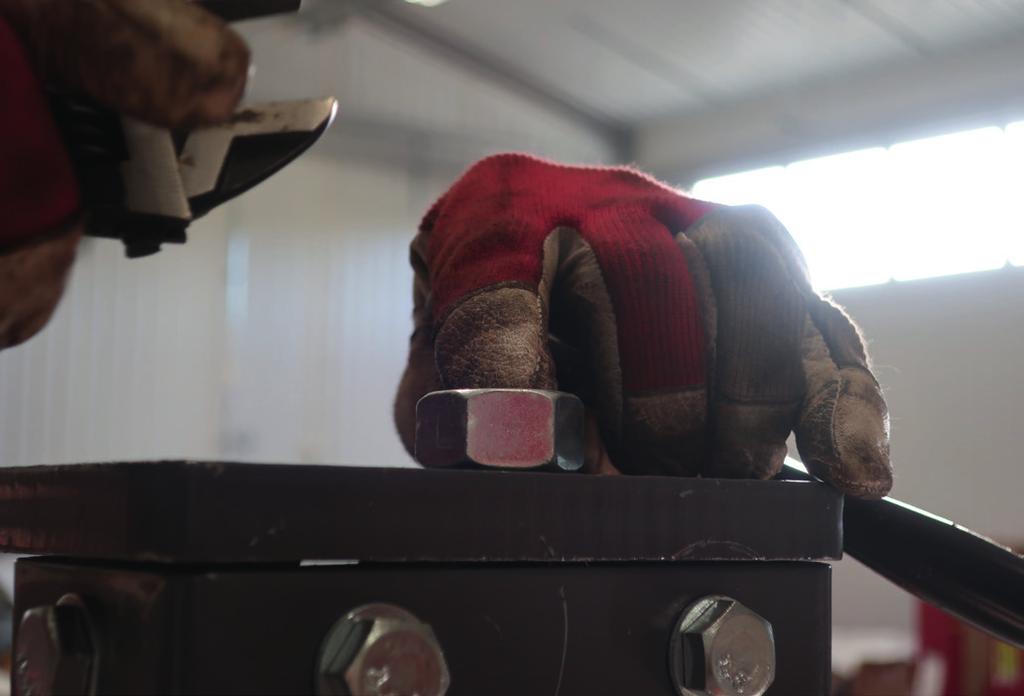

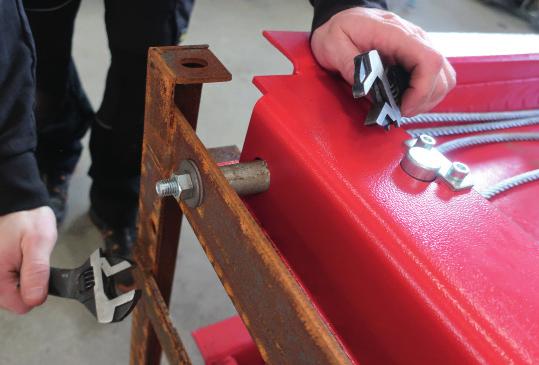

5 12. Rikta in ramperna så det går att lyfta upp dem på bärbalkarna. 10. Montera fast stegjärnet med en mutter så att hela muttern har gängats på men inte mer. 13. Montera loss den översta rampen från transportkonsollerna. 11. Lyft upp bärbalkarna så de ligger spärrade ca 100 cm ovanför marken. Båda två på samma höjd. 14. Lyft med en motorlyft eller liknande. 5

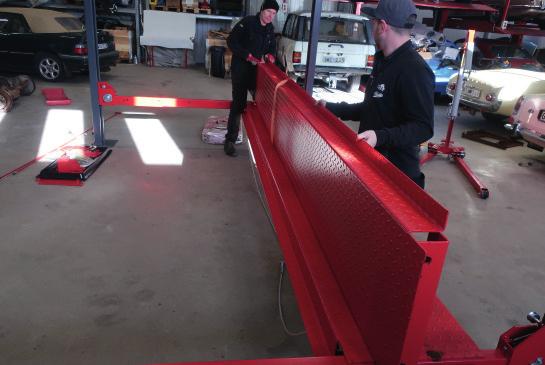

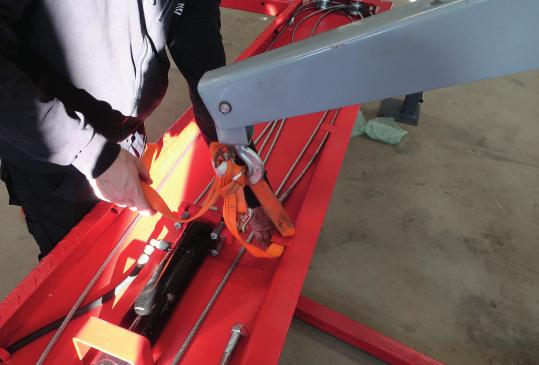

6 18. Bulta fast rampen och plattjärnen för uppkörningsramperna. 15. Lyft in rampen så den vilar på bärbalkarna. 19. Lyft ramp två på plats. 16. Sänk ner rampen och lossa lyftslingan. 17. Byt grepp med lyftslingan så du kan resa rampen och vända den åt rätt håll med hydrauliken neråt. 20. Den här är inte lika tung så den kan man vända på två personer. 6

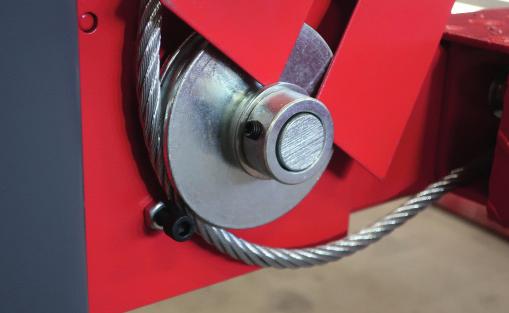

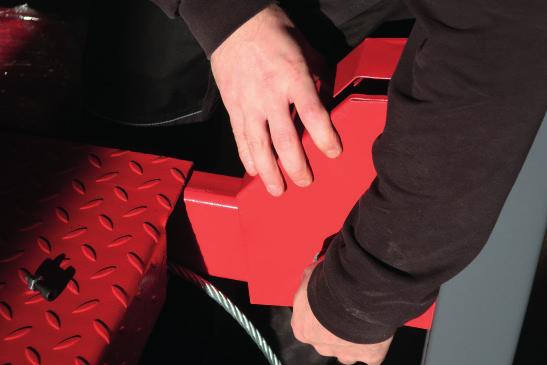

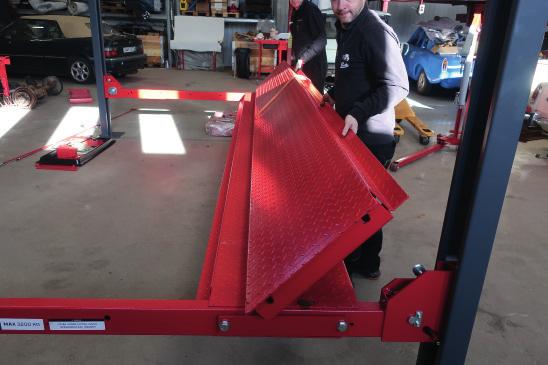

7 21. Skjut ramp två på plats och bulta fast den. 23. Trä vajern igenom kåpan. 22. Bulta fast rampen och plattjärnen för uppkörningsramperna. 24. Trä in vajrarna så de ligger som bilden ovan visar. Det lilla vajerhjulet gör att spärren går in i spärrstegen om en vajer går av. 7

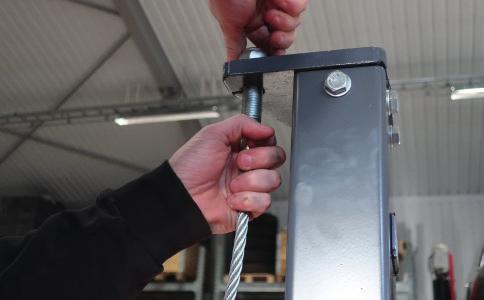

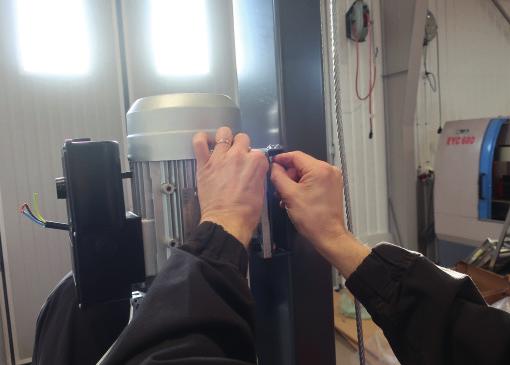

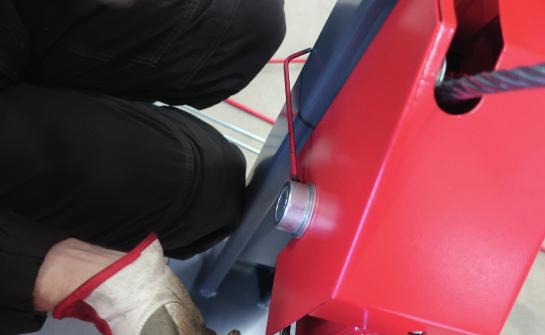

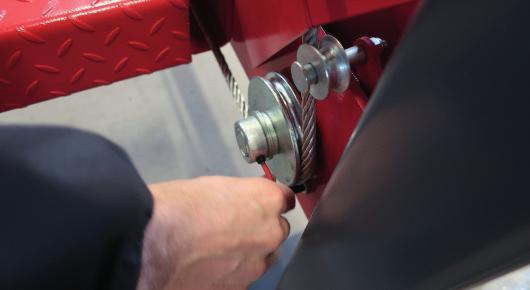

8 25. När vajern är på plats säkra den med en insex skruv och mutter. 28. Lyft upp hydraulenheten och montera fast den på pelaren. 26. Säkra vajrarna i pelaren men bara så muttrarna har gängor. De ska justera in senare och då måste det finnas justermån Montera tillbaks skyddskåporna - släpp på insex skruven till vajeraxeln och skjut ner skyddskåpan i mellan brickorna. Dra åt insex skruven igen och skruven som håller kåpan. 29. Anslut inkommande el (240 volt enfas) till elmotorn. Du ser hur den ska anlutas genom ersätta testkablen från fabriken. 8

9 30. Lägg tätningsbrickan på vinkelkopplingen och montera den på pumpen - lås med muttern så det blir tätt. 32. Fyll på med 8 liter hydraulolja. 33. Montera axeln till spärrarna -tänk på att sätta handtaget där pumpenheten är placerad. För in den andra axeln från andra sidan och montera samman dem på undersidan av rampen. 34. Justera in längden och säkra med muttrarna. 31. Montera hydraulslangen i båda ändar. 9

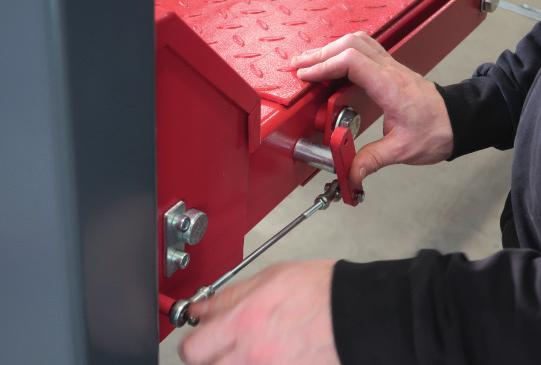

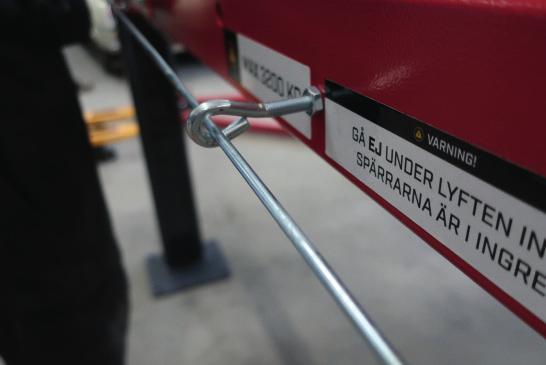

10 35. Kontrollera så positionen på länkagejärnet är samma i båda ändar innan du monterar dem Montera länkagen och justera längden så att alla spärrar frigörs samtidigt. 38. Den här positionen på spärrhandtaget är bra. 39. Höj upp lyftramperna och lägg dem på spärr - samma höjd i alla hörn. Justera spärrstegen om det behövs och spänn därefter upp vajrarna. 37. Montera ögleskruven för det långa länkaget och trä igenom den. 10

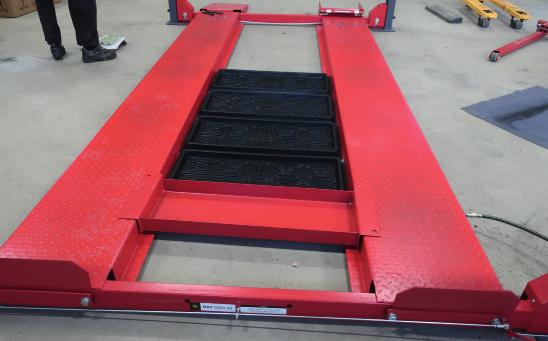

11 (39.) (41.) (39.) (41.) 40. Sträck upp vajrarna så spärrarna klickar samtidigt när du höjer ramperna. (41.) 41. Avemballera uppkörningsramperna och montera dit låsbygeln. (41.) 11

12 Instruktioner för möjliga fel och åtgärder Lyften höjer sig inte 1. Luft i oljan Oljenivån ska nå upp till luftningsbulten på tanken med lyften i nedersta läget. Lufta cylindern, se installationsmanualen. Kontrollera längden på matningsröret. Byt ut matningsslangen. Oljepackningen är skadad eller klämd. Byt oljepackning vid pumpskaftet. 2. Cylindern kärvar Se installationsmanualen 3. Cylindern läcker internt Se installationsmanualen 4. Motorn går bakåt under tryck Skruva ur kontrollskruven och kontrollera om det finns föroreningar. Tvätta kontrollskruven i lösningsmedel och blås rent med tryckluft. Sätt tillbaka kontrollskruven. 5. Sänkventilen läcker Spola igenom sänkventilen för att få ut möjliga föroreningar. Håll nere sänkventilens handtag, starta kraftenheten och kör den i 15 sekunder. Smutsig olja. Byt ut oljan mot ren Dextron 11 ATF. Kontrollera att sänkhandtaget kan röra sig fritt. Om handtaget inte rör sig fritt, byt handtag eller fäste. 6. Motorn går bakåt Kontrollera att motorn är rätt inkopplad. Kontrollera motorns inkoppling mot kopplingschemat på motorn. 7. Pumpen skadad Se installationsmanualen 8. Pumpen bygger inte upp något tryck Oljenivån ska nå upp till luftningsbulten på tanken med lyften i nedersta läget. Kontrollera längden på matningsröret. Byt ut matningsslangen. Oljepackningen är skadad eller klämd. Byt oljepackning vid pumpskaftet. Se installationsmanualen Kontrollera pumpens monteringsskruvar. Skruvarnas åtdragningsmoment skall vara 15 till 18 ft/lbs. 9. Övertrycksventilen läcker Sänkventilen har fastnat. Montera isär sänkventilen och frigör ventilen. Se installationsmanualen 10. Spänningen till motorn är felaktig Kontrollera att motorn är rätt inkopplad Kontrollera motorns inkoppling mot kopplingschemat på motorn. Se installationsmanualen Lyften höjer sig inte med last 1. Luft i oljan Oljenivån ska nå upp till luftningsbulten på tanken med lyften i nedersta läget. Kontrollera/spänn åt matningsrören. Byt ut matningsslangen. Oljepackningen är skadad eller klämd. Byt oljepackningen. Lufta cylindrarna. Se installationsmanualen. 2. Cylindern kärvar Se installationsmanualen. 3. Cylindern läcker internt Se installationsmanualen. 4. Lyften överbelastad Se installationsmanualen Jämför fordonets vikt mot begränsningen för lyften. 5. Sänkventilen läcker Spola ventilen. Håll sänkhandtaget nertryckt,starta enheten och låt den gå i 15 sekunder. Oljenivån ska nå upp till luftningsbulten på tanken med lyften i nedersta läget. 12

13 6. Motorn går bakåt Skruva ur kontrollskruven och kontrollera om det finns föroreningar. Tvätta kontrollskruven i lösningsmedel och blås rent med tryckluft. Sätt tillbaka kontrollskruven. Kontrollera att motorn är rätt inkopplad. Kontrollera motorns inkoppling mot kopplingsschemat på motorn. 7. Pumpen skadad Se installationsmanualen 8. Pumpen bygger inte upp något tryck Oljenivån ska nå upp till luftningsbulten på tanken med lyften i nedersta läget. Kontrollera/spänn åt matningsrören. Byt ut matningsslangen. Oljepackningen är skadad eller klämd. Byt oljepackningen. Lufta cylindrarna. Se installationsmanualen. Se installationsmanualen 9. Sänkningstrycket felaktigt Se installationsmanualen 10. Övertrycksventilen läcker Sänkventilen har fastnat. Ta loss locket och rensa rent, blås ur med tryckluft. 11. Spänningen till motorn är felaktig Kontrollera att motorn är rätt inkopplad Kontrollera motorns inkoppling mot kopplingschemat på motorn. Lyften stannar inte uppe 1. Luft i oljan Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Oljepackningen är skadad eller klämd. Byt oljepackning vid pumpskaftet. Lufta cylindrarna. Se installationsmanualen. 2. Kontrollera ventilläckage Ta ur kontrollventilen och leta efter föroreningar. Tvätta kontrollventilen i lösningsmedel och blås rent med tryckluft. Sätt tillbaka kontrollventilen. 3. Cylindern läcker internt Se installationsmanualen. 4. Sänkventilen läcker Spola ventilen. Håll sänkhandtaget nertryckt,starta enheten och låt den gå i 15 sekunder. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. 5. Läckande kopplingar Kontrollera hela hydraulsystemet efter läckage. Liften sänker sig sakta eller inte alls 1. Cylinderna kärvar Se installationsmanualen. 2. Gallret i sänkventilen igensatt Rengör sänkventilens nät. Rengör sänkventilen i lösningsmedel och blås den torr med tryckluft. Använd enbart ren Dextron II ATF. Om ATF är förorenad, byt ut den mot ren ATF. Extern oljeläcka 1. Luftfiltret fullt med olja Oljenivån ska nå upp till luftningsbulten på tanken med lyften i nedersta läget. Använd enbart ren Dextron II ATF. 13

14 2. Insexskruvar lösa Dra åt alla skruvar. 3. Lös tank Spänn åt tankens monteringsskruvar. 4. Luftfiltret fullt med olja Oljenivån ska nå upp till luftningsbulten på tanken med lyften i nedersta läget. Använd enbart ren Dextron II ATF. 5. Det läcker olja ur tanken Dra åt alla skruvar. 6. Slangar/kopplingar lösa Dra åt hydraulkopplingarna. 7. Luft i oljan Kontrollera/spänn åt matningsröret och höljet. Byt ut matningsslangen eller höljet. Oljepackningen läcker. Byt oljepackningen runt pumpskaftet. Lufta cylindern. Se vidare i installationsmanualen. Ovanliga ljud 1. Luft i oljan Oljenivån ska nå upp till luftningsbulten på tanken med lyften i nedersta läget. Kontrollera/spänn åt matningsröret. Byt ut slangen och höljet. Oljepackningen skadad eller klämd. Byt oljepackning vid pumpskaftet. Lufta cylindrarna. Se vidare i installationsmanualen. 2. Lyften överbelastad Kontrollera fordonets vikt. Jämför fordonets vikt mot begränsningen för lyften. 3. Motor utbränd Kontrollera att motorn är ansluten med korrekt spänning. Jämför ansluten spänning med angiven spänning på motorn. Kontrollera att anslutningskabeln är av korrekt grovlek. Använd inte förlängningskablar. 4. Motorns monteringsskruvar lösa Spänn åt alla fästelement. 5. Motorn går baklänges Kontrollera att motorn är rätt inkopplad Kontrollera motorns inkoppling mot kopplingschemat på motorn. Skruva ur kontrollskruven och kontrollera om det finns föroreningar. Tvätta kontrollskruven i lösningsmedel och blås rent med tryckluft. Sätt tillbaka kontrollskruven. 6. Pumpen skadad 7. Pumpen bygger inte upp något tryck Oljenivån ska nå upp till luftningsbulten på tanken med lyften i nedersta läget. Kontrollera/spänn åt matningsröret. Byt ut slangen och höljet. Oljepackningen är skadad eller klämd. Byt oljepackning vid pumpskaftet. Skruva ur kontrollskruven och kontrollera om det finns föroreningar. Tvätta kontrollskruven i lösningsmedel och blås rent med tryckluft. Sätt tillbaka kontrollskruven. Pumpskruvarna lösa. 8. Övertrycksventilen läcker Sänkventilen har fastnat. Ta loss locket och rensa rent, blås ur med tryckluft. 9. Spänningen till motorn är felaktig 14

15 Dimensionsritning 15
