Vinsch 12V kg. Dragkapacitet. Artikelnummer

Transkript

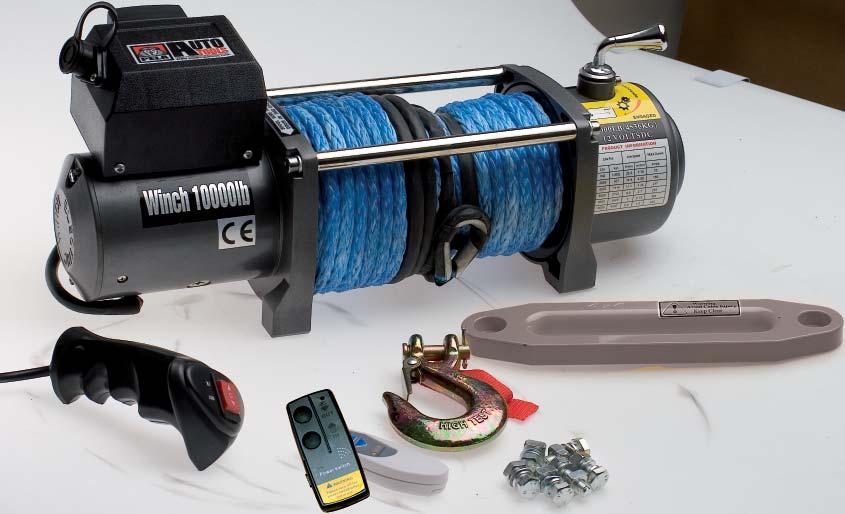

1 Vinsch 12V Artikelnummer Dragkapacitet 4536 kg

2 Inledning Om Verktygsboden: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här fi nns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och roligare. Sedan 2007 fi nns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Kontaktinformation: Verktygsboden Erfi lux AB Källbäcksrydsgatan Borås Telefon: Mejl: verkstad@verktygsboden.se Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. VIKTIGT OBS: Innan du börjar använda vinschen, så är det viktigt att du mycket noga läser, förstår och följer alla de instruktioner och säkerhetsanvisningar som fi nns i användarmanualen för att förebygga risken för personskada och skada på vinschen. Spara bruksanvisningen för framtiden behov. Bär lämpliga kläder. Använd aldrig löst sittande klädsel eller löst hängande smycken 1 eftersom de lätt kan fastna i roterande delar på elvinschen. Använd läderhandskar. Halksäkra skyddsskor rekommenderas vid arbete med elvinschen. Långt, hängande hår måste knytas upp eller hållas på plats i ett hårnät. Ha alltid ett så stort säkerhetsavstånd till tågvirket som möjligt gärna 1,5 gånger linans längd. Gäller även den som vinschar. Vistas aldrig mellan elvinschen och föremålet som skall vinschas när vinschning sker. Passera ALDRIG över eller under tågvirket när det är belastat. Stora krafter åstadkoms vid användning av elvinschen och därmed även stora säkerhetsrisker. Låt därför endast personer som är kunniga beträffande elvinschens funktioner använda den. Barn och andra åskådare, samt även djur, måste hållas på ett säkert avstånd från elvinschen och dess arbetsområde. Kroppshållning och balans. Stå stadigt och bekvämt. Sträck dig aldrig över utrustning i drift. Behåll rätt ställning och balans hela tiden. Använd INTE elvinschen vid påverkan av alkohol eller droger. Tänk på vad du gör, använd sunt förnuft och använd absolut INTE elvinschen om du är trött, om du tar mediciner som kan leda till sömnighet, eller om du är påverkad av alkohol eller droger. Inspektera alltid elvinschen innan användning sker. Komponenter kan ha angripits genom exponering kemikalier, salt och rost. Kontrollera att funktionen är korrekt. Ge akt på eventuella skador som kan påverka operationen. Ev. skadade detaljer måste omgående bytas ut av auktoriserad reparatör. Säkra fordonet med hjälp av handbroms och stoppklotsar innan elvinschen används, särskilt om det lutar där fordonet står parkerat. Använd INTE tågvirke som är skadat. Håll händerna borta från rörliga delar, såsom trumman och styrningen, vid användningen. Använd alltid handskar vid handhavande av elvinschens tågvirke. Försäkra dig om att tågvirket är i god kondition, använd inte vinschen om tågvirket

3 är skadat och burrigt. Överskrid INTE elvinschens max. dragkapacitet. Se till att elvinschen är ordentligt fastskruvad vid en monteringsprofi l (eller fordon) som är kraftig nog för att tåla elvinschens max. kapacitet. Använd alltid rätt typ av koppling när kroken skall anslutas till föremålet den skall fästas vid. Fäst i föremålets chassie och inte i något monterat tillbehör Vinscha INTE föremål vertikalt. Elvinschen får endast användas för horisontell vinschning. Överbelasta inte elvinschen. Tvinga inte elvinschen till högre prestation än den är avsedd för. Arbetet blir säkrare och resultatet bättre om elvinschen inte överbelastas utan används med avseende på sin kapacitet. Om du trots allt måste vinscha något som överskrider elvinschens max kapacitet, så rekommenderar vi att använda s.k. dubbel lina. Med dubbelt tågvirke menas att man dubblerar linan via en brytrulle, samtidigt som man genom lägre utväxling får en dubblerad dragkapacitet. Tågvirket får INTE förlängas med hjälp av någon som helst anordning. Vinscha aldrig tvärs över en väg eller i närheten av en kraftledning. Lyft aldrig människor med hjälp av vinschen. Flytta INTE på fordonet (där elvinschen sitter monterad) med linan utdragen och kopplad till föremålet som skall vinschas för att på detta vis dra föremålet. Tågvirket kan gå av. Elvinschen får INTE belastas när linan är helt utrullad. Låt minst 5 hela varv med vajer vara kvar på trumman. Försäkra dig om att linan fördelas jämnt över trumman när den rullas in. Se alltid till att de personer som behövs för vinschningen fi nns i närheten, alla andra skall hålla en god säkerhetsmarginal. Eftersom elvinschen inte är försedd med någon låsmekanism, så kan man inte lita på att elvinschen, efter avslutad vinschning, skall hålla fast det vinschade föremålet under en längre tid. Säkra därför föremålet efter avslutad vinschning. Använd INTE elvinschen om någon av dess elkablar visar tecken på skada eller försvagning. Rulla upp tågvirket snyggt och ordentligt på trumman efter avslutad vinschning. Se till att batteriet är i god kondition och låt fordonets motor gå (för att ladda) när du använder vinsch en. INFORMATION OM KASSERING OCH ÅTERVINNING AV DENNA PRODUKT Lägg märke till att denna produkt är märkt med följande symbol: Det innebär att denna produkt inte får kasseras ihop med vanligt hushållsavfall eftersom avfall som utgörs av eller innehåller elektriska eller elektroniska delar måste kasseras separat. Direktivet om avfall som utgörs av eller innehåller elektriska eller elektroniska delar kräver att varje medlemsstat vidtar åtgärder för korrekt insamling, återvinning, hantering och materialåtervinning av sådant avfall. Privata hushåll inom EU kan utan kostnad återlämna sin använda utrustning till angivna insamlingsplatser. I en del medlemsländer kan man i vissa fall returnera den använda utrustningen till återförsäljaren när man köper ny utrustning. Kontakta din återförsäljare, distributör eller lokala myndighet för ytterligare information om hantering av avfall som utgörs av eller innehåller elektriska eller elektroniska delar. 2

4 Montering av vinschen Vinschen skall monteras horisontellt fram eller bak på ett fordon med en stålram. Använd de 4 medföljande bultarna, det är viktigt att montera motorn, trumman och växel på en plan yta. Försäkra dig om att underlaget klarar vinschens kapacitet. Kontrollera att monteringen av vinschen inte påverkar fordonets eventuella triggpunkter för krockkuddar. OBS! Tågvirkesstyrningen skall monteras minst 20 cm framför vinschen för att ge fullgod styrning och fördela linan jämt över trumman. Smörjning Alla rörliga delar på vinschen är permanent infettade med högtemperatur litiumfett vid monteringen. Vid normalanvändning räcker detta. Kontrollera tågvirket efter bristningar byt ut om den blivit sliten eller skadad. Tågvirket Försäkra dig om att linan är i god kondition, använd den inte om den är uppburrad. Flytta aldrig fordonet för att dra en last. Ersätt aldrig tågvirket med en klenare dimension. Tågvirkets livslängd är direkt relaterad till den användning och omvårdnad den får. Det är viktigt att linan lindas på under last första gången den används, lasten bör inte understiga 230 kg annars kommer de ovanpåliggande varven på trumman att skära in i de undre. Detta kan orsaka skador på linan och väsentligt förkorta dess livslängd. Bekanta dig med vinschen inn- 3 an du använder den i en akut situation. Rulla ut linan tills den röda markeringen kommer fram (med ca 5 varv kvar på trumman), dra in linan under en last på minst 230 kg, detta kommer att sträcka och forma tågvirket på trumman och därmed förlänga dess livslängd. När du ersätter tågvirket mot en ny använd gänglåsning på skruven som håller fast tampen. Elanslutning Viktigt för en perfekt och felfri vinschfunktion är eldragningen. De kablar som medföljer vinschen skall användas. Om original batterikablar trots allt inte räcker till och du måste ha längre kablar, så får du ALDRIG skarva original kablarna. Använd istället helt nya kablar hela vägen. De nya kablarna måste ha grövre diameter än originalkablarna (strömmen får gå en längre väg). Den röda (+) och svarta ( ) batterikabeln skall alltid anslutas till batteriet. Batterikablarna får ALDRIG anslutas till generatorn eller chassit. Solenoidenheten är vid leverans redan ihopkopplad med motorn. Kontrollera dock kabelanslutningarna enligt kopplingsschemat innan elvinschen börjar användas. 1. Anslut svart (negativ) batterikabel (1,8 m) från elmotorns jordterminal till 12 V batteriets minus ( ) pol. 2. Anslut röd (positiv) batterikabel (1,8 m) från solenoidenheten till 12 V batteriets plus (+) pol. 3. OBS: Batterikablarna får ej monteras för stramt. Låt dem vara lite slaka så att en viss rörlighet medges.

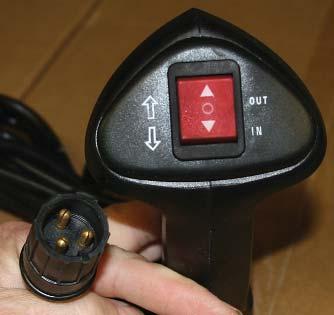

5 Notera: Batteriet måste vara i god kondition. Korrosion på de elektriska anslutningarna reducerar prestandan och kan orsaka kortslutning. I salta miljöer använd silikonsprej för att skydda mot korrosion. Användning av vinschen 1. Frikoppla trumman genom att fl ytta kopplingsreglaget till läge FREE SPOOL. 2. Greppa om kroken och drag ut linan för hand till önskad längd. Du sparar genom detta på batteriet, samtidigt som du får ut tåget lite snabbare. OBS: Elvinschen får aldrig köras med frikopplad trumma, eftersom vinschens axlar och drev då kan skadas. 3. Fäst sedan kroken vid föremålet som skall vinschas (s.k. enkel lina). OBS: Lämna alltid kvar minst fem hela varv med tåg på trumman. Se tillbaka på säkerhets- och varningsinstruktionerna tidigare i bruksanvisningen innan du fortsätter. 4. Återinkoppla kopplingen genom att fl ytta kopplingsreglaget till läge ENGAGED. Kontrollera att kuggarna griper i varann, genom att vrida på trumman samtidigt som växelföraren vrids över hela vägen. 5. Lossa skyddslocket, varvid den 3-poliga kontaktdosan på solenoidenhetens ytterhölje visas. 6. Anslut handkontrollens 3-poliga stickpropp till uttaget. 7. Ställ strömbrytaren på solenoidenheten i läge ON. MYCKET VIKTIGT! Stå bredvid vinschen, med så stort säkerhetsavstånd till vajern som möjligt, tryck på IN-kappen på handkontrollen, varvid tågvirket börjar matas in på trumman. 8. För att tågvirket skall matas ut från trumman, tryck OUTkappen på handkontrollen. OBS: Vänta alltid tills motorn stannat helt innan växling av vinschriktning sker. 9. På motsvarande sätt kan man använda sig utav fjärrkontrollen. Sätt på fjärrkontrollens strömbrytare. Strömbrytare Vinschknappar Indikator 10. Tryck på knapparna IN eller OUT för att styra vinschen. Ställ alltid strömbrytaren i läge OFF när du inte vinschar. Kontrollera regelbundet att linan rulllas upp jämnt över hela trumman när du vinschar in. 11. Ställ strömbrytaren på solenoidenheten i läge OFF efter avslutad vinschning. Viktigt. Säkerhetsåtgärder och varningar i manualen kan omöjligt täcka all de situationer som kan uppkomma under användning. Här ligger det på användaren att vara uppmärksam och bruka produkten på ett säkert sätt. 4

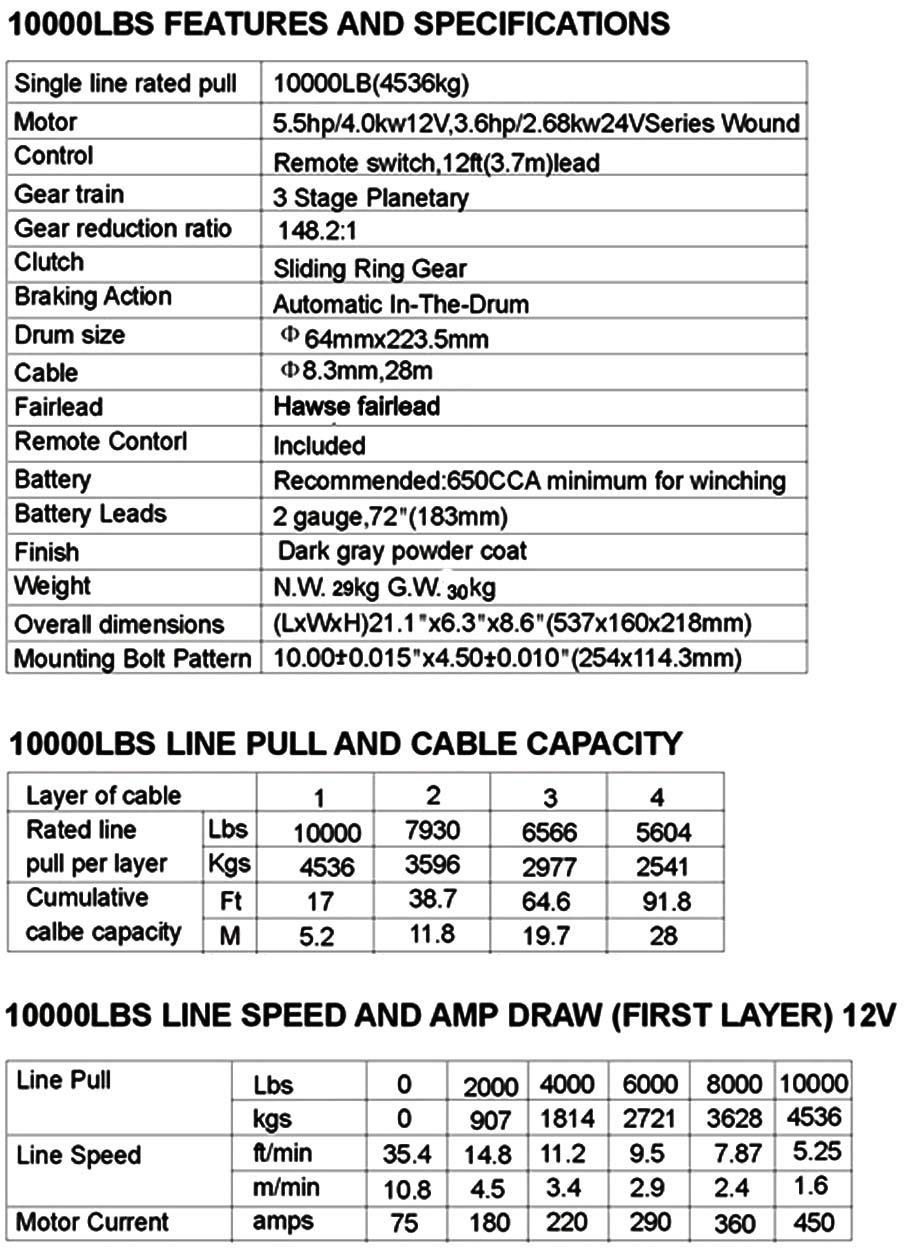

6 Specifikationer av vinsch 10000LBS 5

7 Reservdelar 6

8 Verktygsboden Erfi lux AB, Källbäcksrydsgatan 1, Borås Verktygsboden Borås Sweden
